12,2 КПВТ

1.

Національна академія Національної
гвардії України
Кафедра вогневої підготовки
Стрілецька зброя та вогнева підготовка

2.

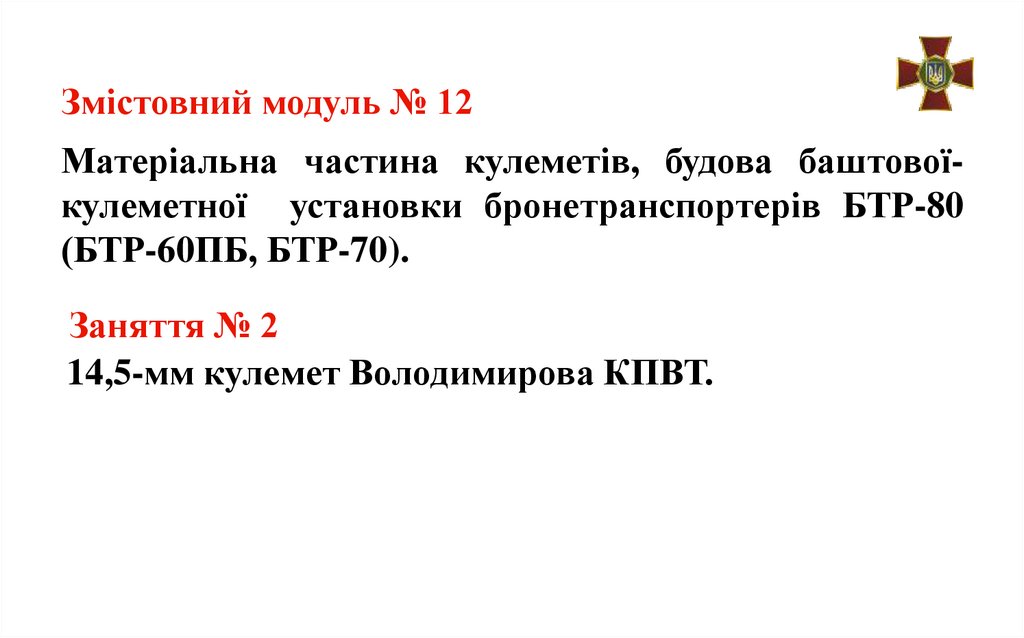

Змістовний модуль № 12
Матеріальна частина кулеметів, будова баштовоїкулеметної установки бронетранспортерів БТР-80
(БТР-60ПБ, БТР-70).
Заняття № 2
14,5-мм кулемет Володимирова КПВТ.

3.

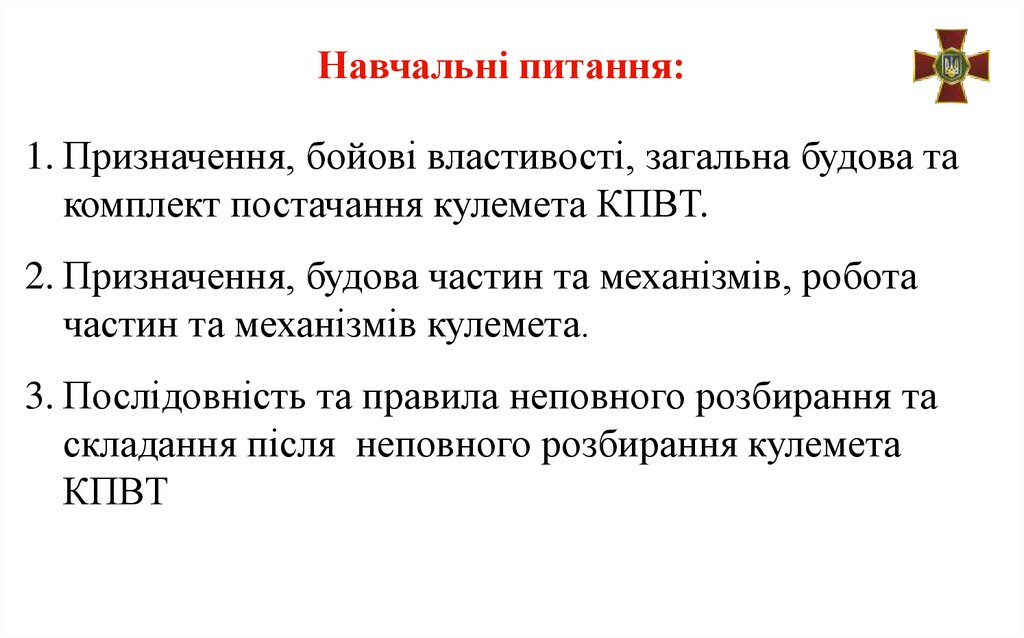

Навчальні питання:
1. Призначення, бойові властивості, загальна будова та
комплект постачання кулемета КПВТ.
2. Призначення, будова частин та механізмів, робота
частин та механізмів кулемета.
3. Послідовність та правила неповного розбирання та
складання після неповного розбирання кулемета
КПВТ

4.

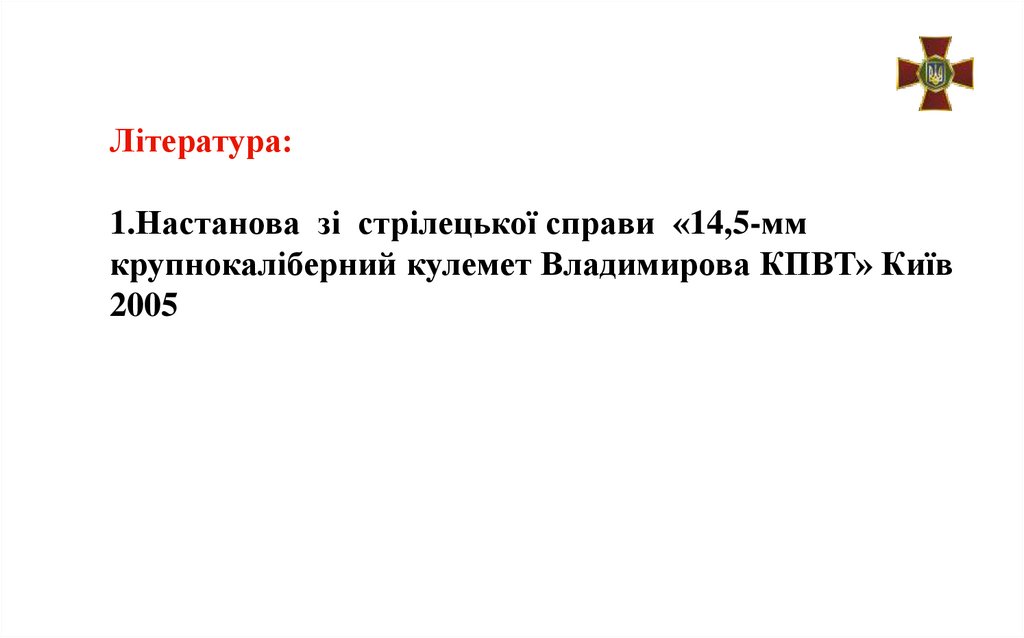

Література:
1.Настанова зі стрілецької справи «14,5-мм
крупнокаліберний кулемет Владимирова КПВТ» Київ
2005

5.

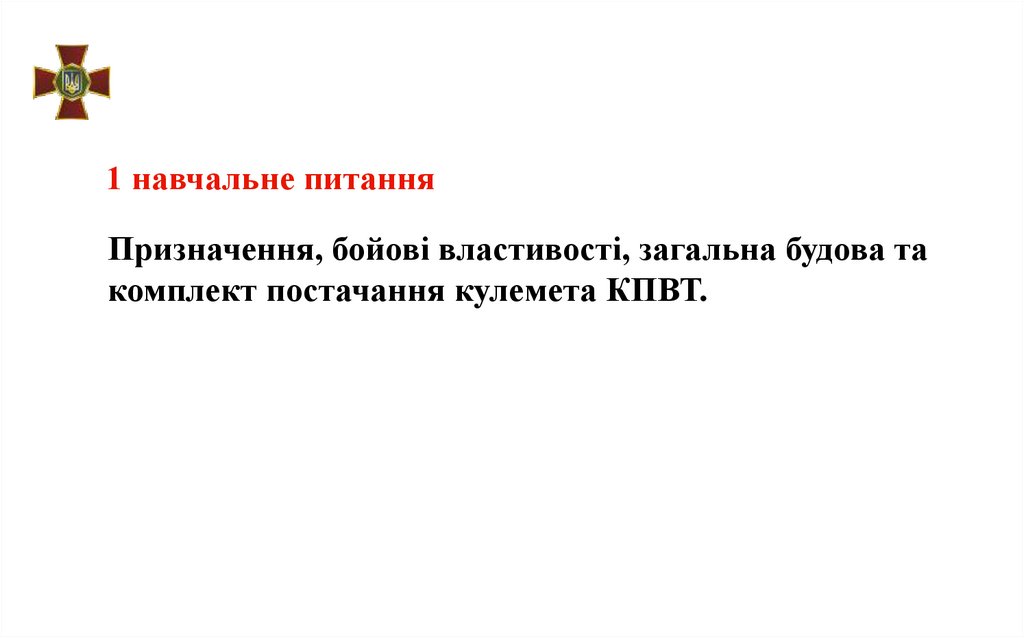

1 навчальне питання
Призначення, бойові властивості, загальна будова та
комплект постачання кулемета КПВТ.

6.

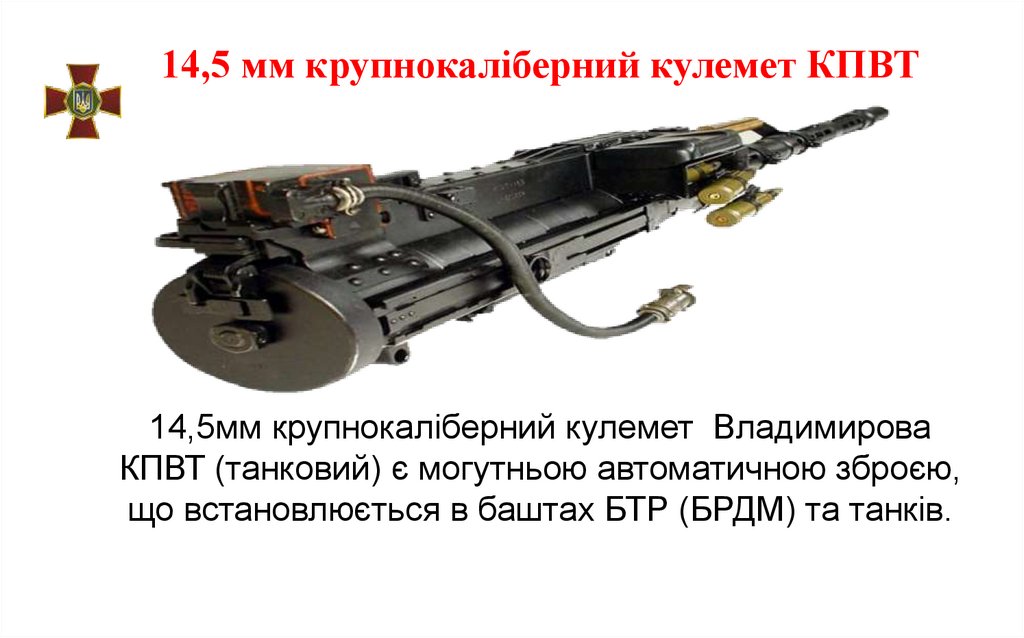

14,5 мм крупнокаліберний кулемет КПВТ
14,5мм крупнокаліберний кулемет Владимирова
КПВТ (танковий) є могутньою автоматичною зброєю,
що встановлюється в баштах БТР (БРДМ) та танків.

7.

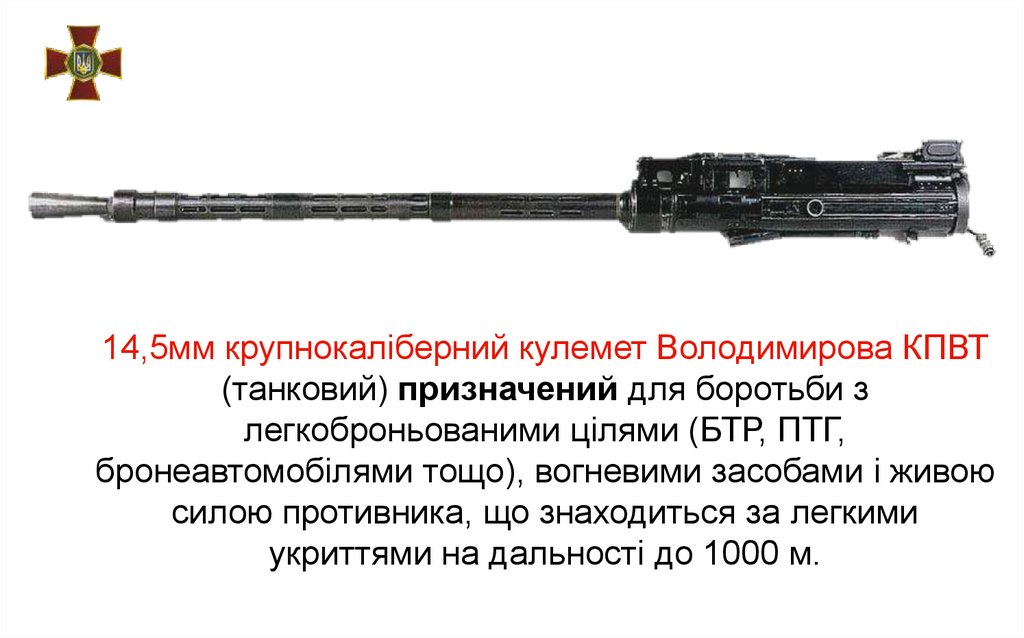

14,5мм крупнокаліберний кулемет Володимирова КПВТ
(танковий) призначений для боротьби з
легкоброньованими цілями (БТР, ПТГ,
бронеавтомобілями тощо), вогневими засобами і живою
силою противника, що знаходиться за легкими
укриттями на дальності до 1000 м.

8.

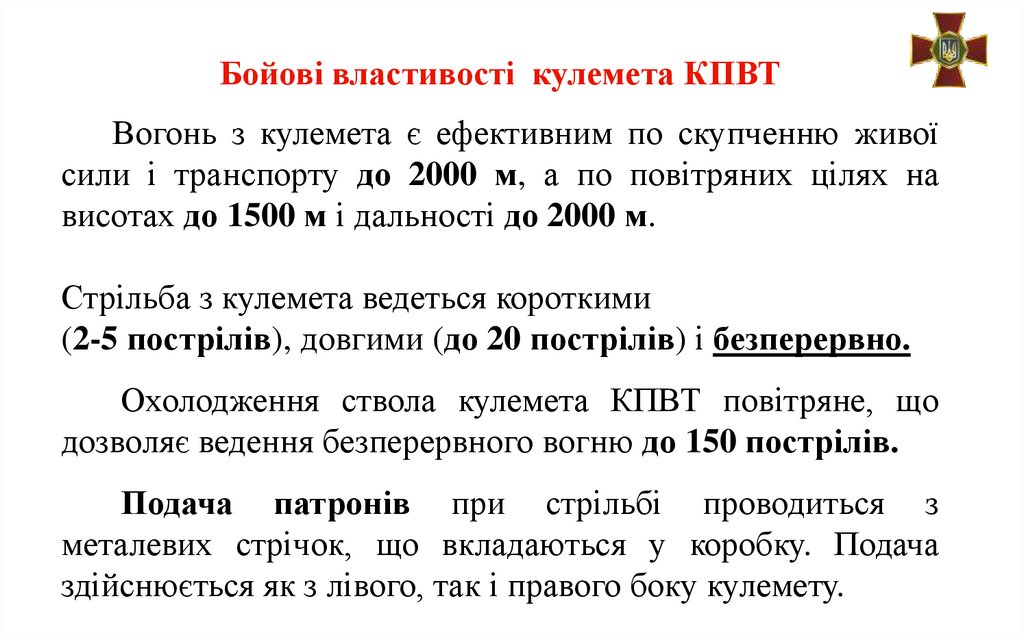

Бойові властивості кулемета КПВТ
Вогонь з кулемета є ефективним по скупченню живої
сили і транспорту до 2000 м, а по повітряних цілях на
висотах до 1500 м і дальності до 2000 м.
Стрільба з кулемета ведеться короткими
(2-5 пострілів), довгими (до 20 пострілів) і безперервно.
Охолодження ствола кулемета КПВТ повітряне, що
дозволяє ведення безперервного вогню до 150 пострілів.
Подача патронів при стрільбі проводиться з
металевих стрічок, що вкладаються у коробку. Подача
здійснюється як з лівого, так і правого боку кулемету.

9.

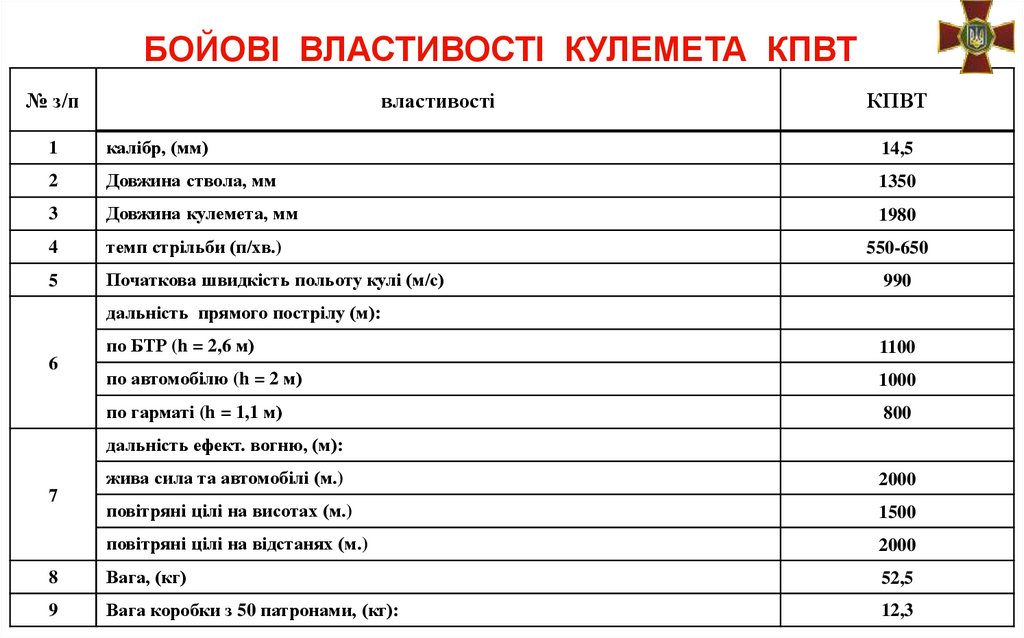

БОЙОВІ ВЛАСТИВОСТІ КУЛЕМЕТА КПВТ
№ з/п
властивості
КПВТ
1
калібр, (мм)
14,5
2
Довжина ствола, мм
1350
3
Довжина кулемета, мм
1980
4
темп стрільби (п/хв.)
550-650
5
Початкова швидкість польоту кулі (м/с)
990
дальність прямого пострілу (м):
6
по БТР (h = 2,6 м)
1100
по автомобілю (h = 2 м)
1000
по гарматі (h = 1,1 м)
800
дальність ефект. вогню, (м):
жива сила та автомобілі (м.)
2000
повітряні цілі на висотах (м.)
1500
повітряні цілі на відстанях (м.)
2000
8
Вага, (кг)
52,5
9
Вага коробки з 50 патронами, (кг):
12,3
7

10.

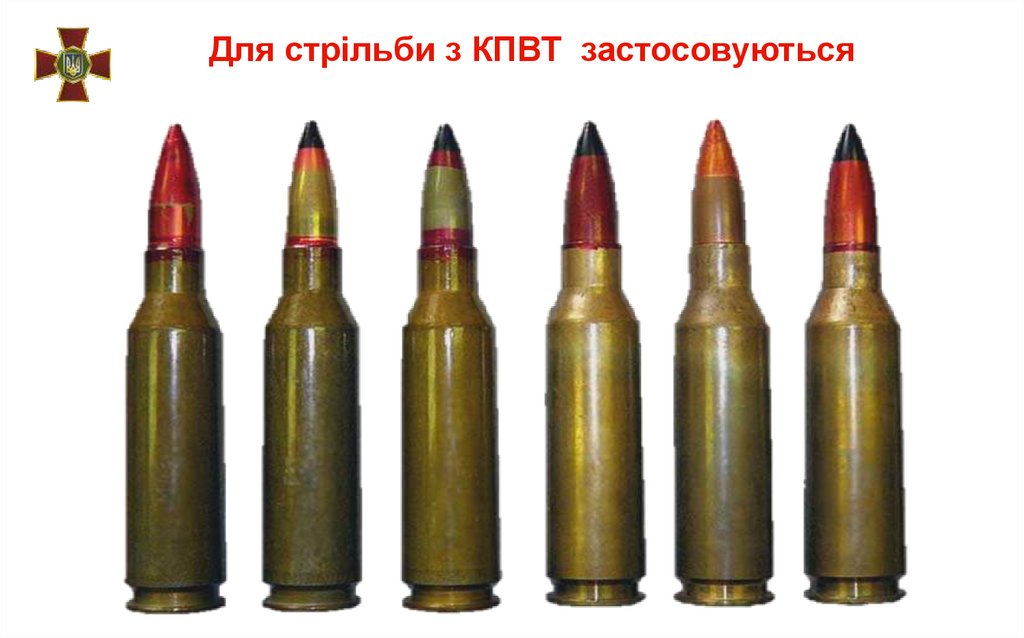

Для стрільби з КПВТ застосовуються

11.

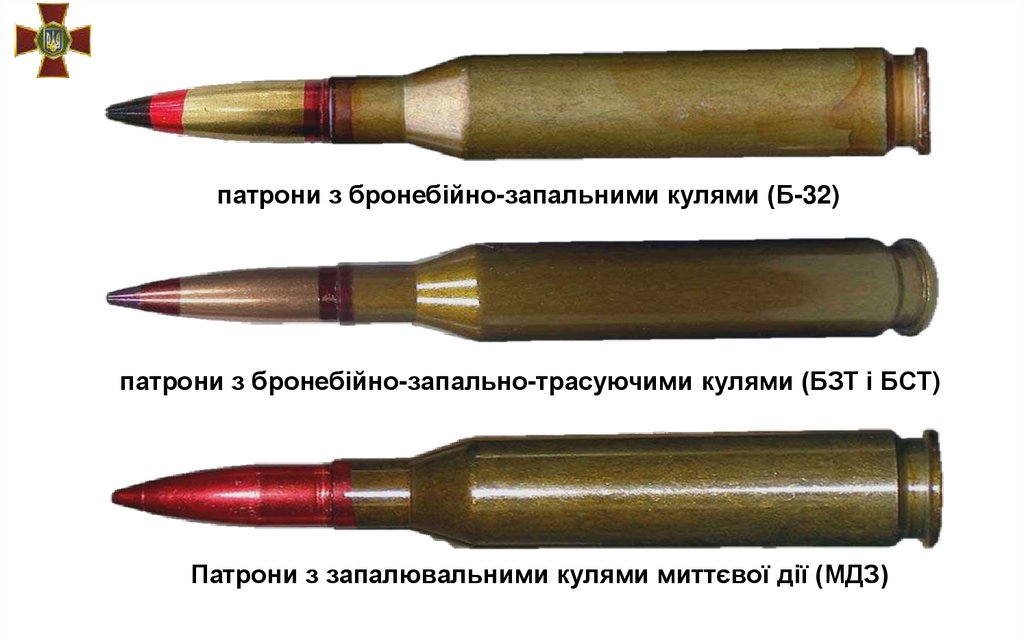

патрони з бронебійно-запальними кулями (Б-32)
патрони з бронебійно-запально-трасуючими кулями (БЗТ і БСТ)
Патрони з запалювальними кулями миттєвої дії (МДЗ)

12.

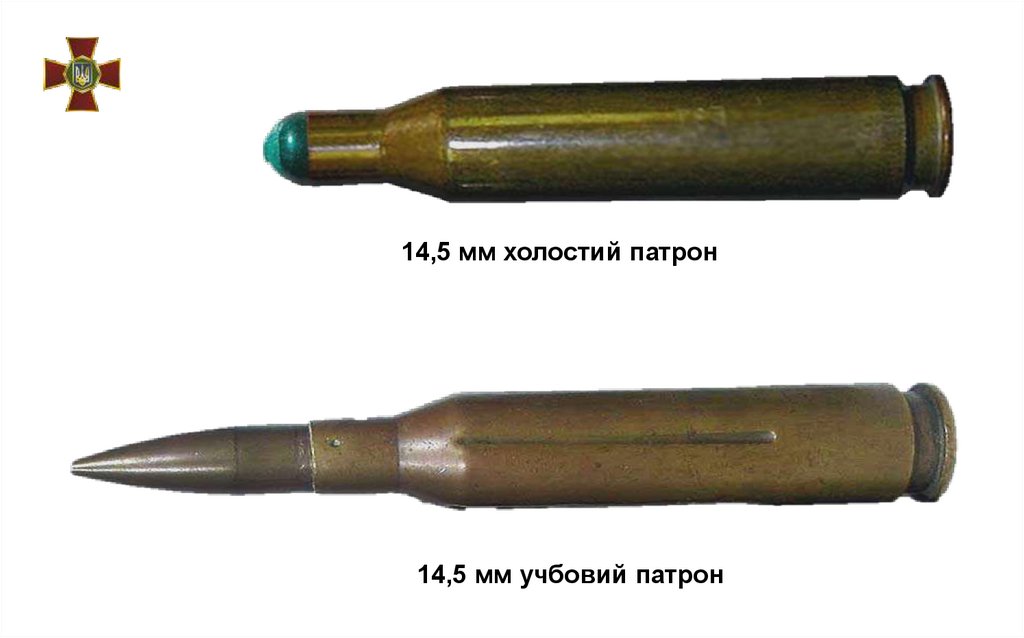

14,5 мм холостий патрон
14,5 мм учбовий патрон

13.

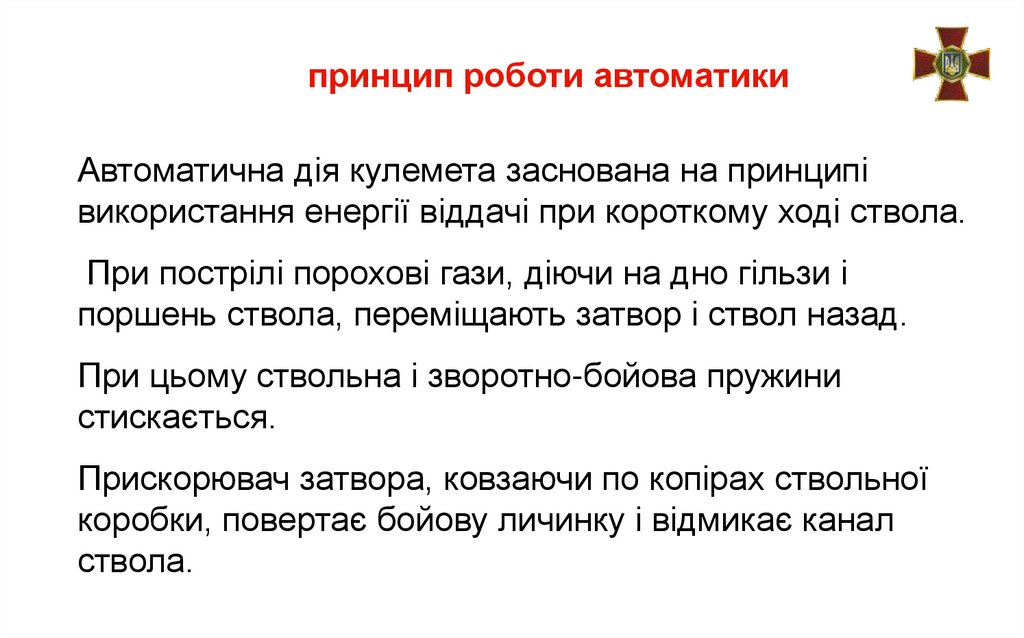

принцип роботи автоматики
Автоматична дія кулемета заснована на принципі
використання енергії віддачі при короткому ході ствола.
При пострілі порохові гази, діючи на дно гільзи і
поршень ствола, переміщають затвор і ствол назад.
При цьому ствольна і зворотно-бойова пружини
стискається.
Прискорювач затвора, ковзаючи по копірах ствольної
коробки, повертає бойову личинку і відмикає канал
ствола.

14.

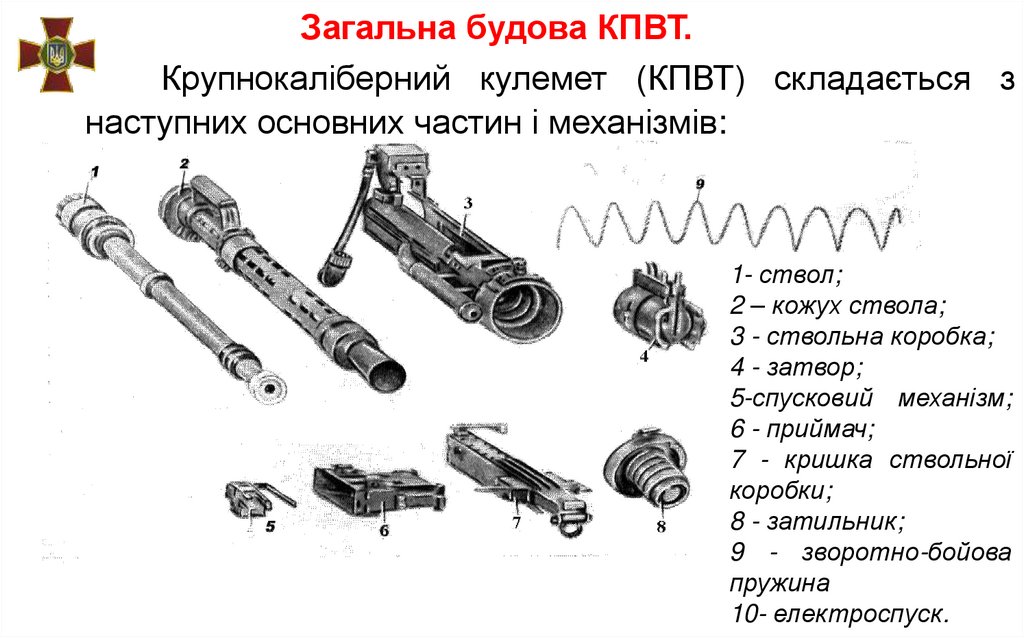

Загальна будова КПВТ.
Крупнокаліберний кулемет (КПВТ) складається з
наступних основних частин і механізмів:
1- ствол;
2 – кожух ствола;
3 - ствольна коробка;
4 - затвор;
5-спусковий механізм;
6 - приймач;
7 - кришка ствольної
коробки;
8 - затильник;
9 - зворотно-бойова
пружина
10- електроспуск.

15.

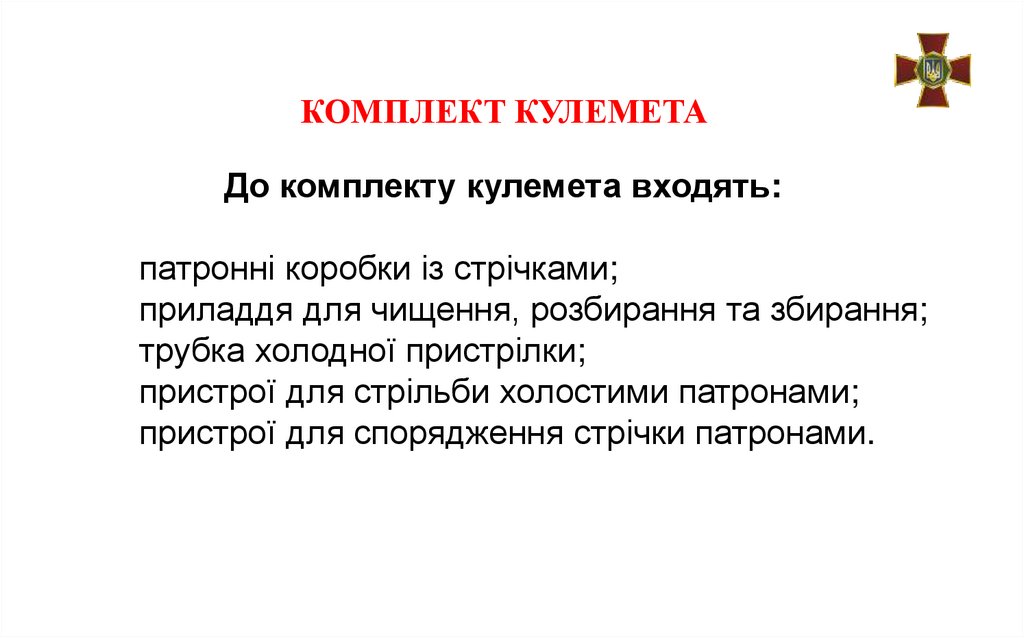

КОМПЛЕКТ КУЛЕМЕТА
До комплекту кулемета входять:
патронні коробки із стрічками;
приладдя для чищення, розбирання та збирання;
трубка холодної пристрілки;
пристрої для стрільби холостими патронами;
пристрої для спорядження стрічки патронами.

16.

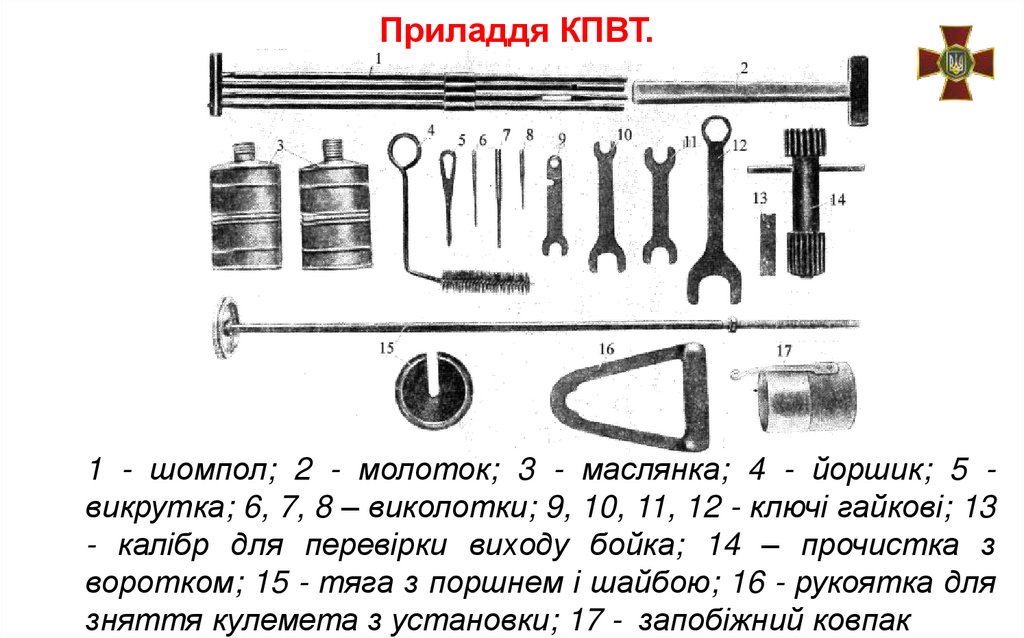

Приладдя КПВТ.
1 - шомпол; 2 - молоток; 3 - маслянка; 4 - йоршик; 5 викрутка; 6, 7, 8 – виколотки; 9, 10, 11, 12 - ключі гайкові; 13
- калібр для перевірки виходу бойка; 14 – прочистка з
воротком; 15 - тяга з поршнем і шайбою; 16 - рукоятка для
зняття кулемета з установки; 17 - запобіжний ковпак

17.

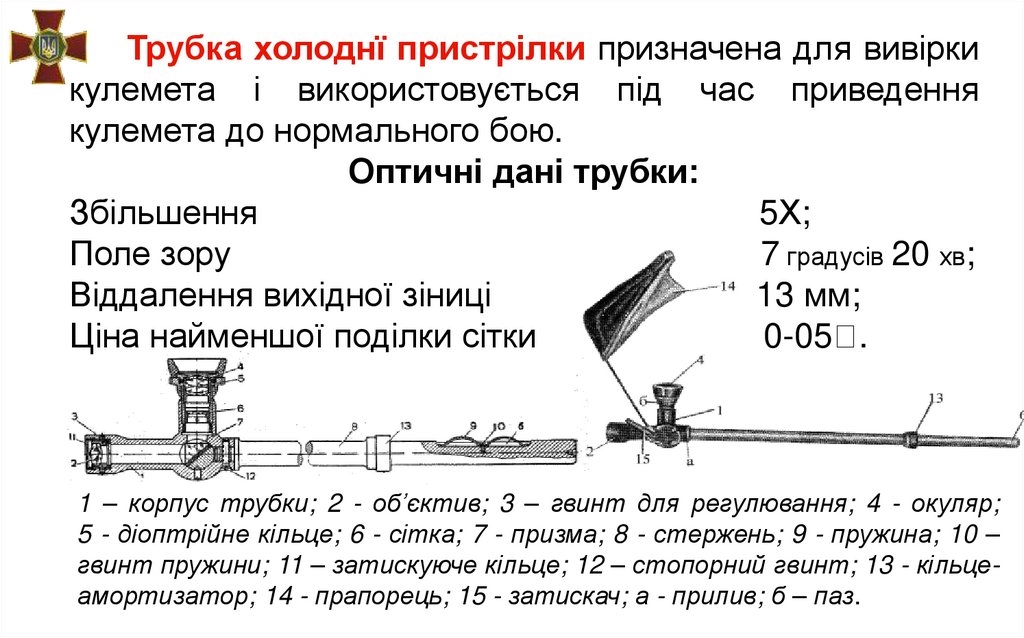

Трубка холоднї пристрілки призначена для вивірки
кулемета і використовується під час приведення
кулемета до нормального бою.
Оптичні дані трубки:
Збільшення
5Х;
Поле зору
7 градусів 20 хв;
Віддалення вихідної зіниці
13 мм;
Ціна найменшої поділки сітки
0-05 .
1 – корпус трубки; 2 - об’єктив; 3 – гвинт для регулювання; 4 - окуляр;
5 - діоптрійне кільце; 6 - сітка; 7 - призма; 8 - стержень; 9 - пружина; 10 –
гвинт пружини; 11 – затискуюче кільце; 12 – стопорний гвинт; 13 - кільцеамортизатор; 14 - прапорець; 15 - затискач; а - прилив; б – паз.

18.

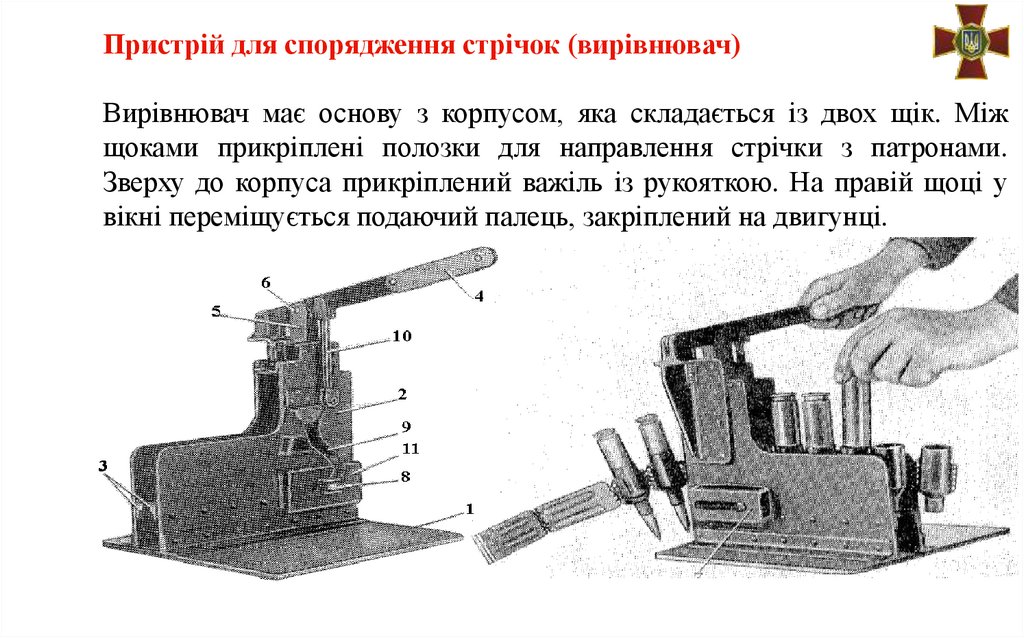

Пристрій для спорядження стрічок (вирівнювач)
Вирівнювач має основу з корпусом, яка складається із двох щік. Між
щоками прикріплені полозки для направлення стрічки з патронами.
Зверху до корпуса прикріплений важіль із рукояткою. На правій щоці у
вікні переміщується подаючий палець, закріплений на двигунці.

19.

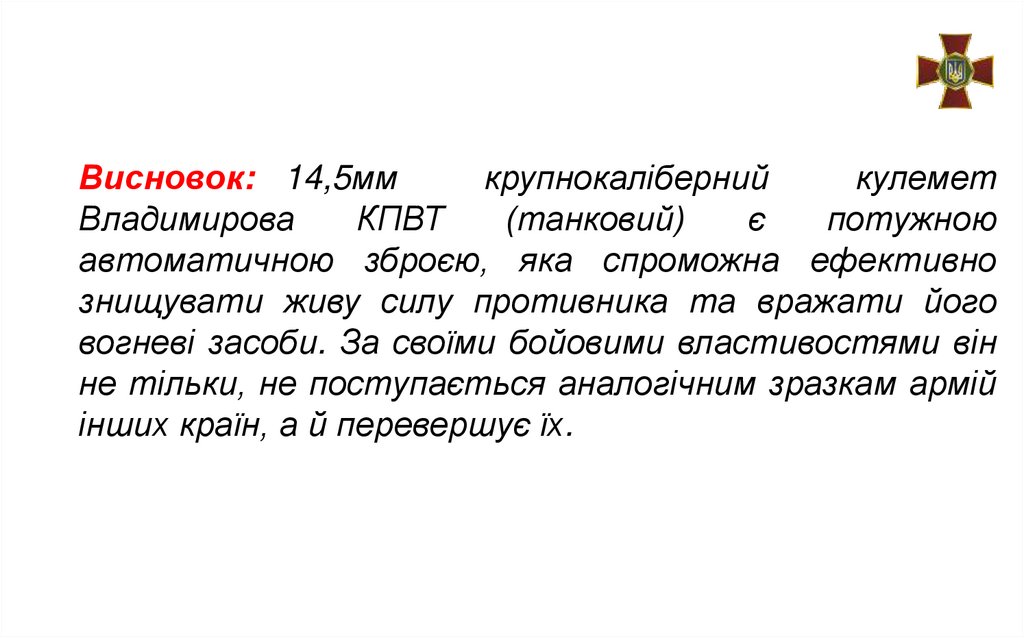

Висновок: 14,5мм
крупнокаліберний
кулемет
Владимирова
КПВТ
(танковий)
є
потужною
автоматичною зброєю, яка спроможна ефективно
знищувати живу силу противника та вражати його
вогневі засоби. За своїми бойовими властивостями він
не тільки, не поступається аналогічним зразкам армій
інших країн, а й перевершує їх.

20.

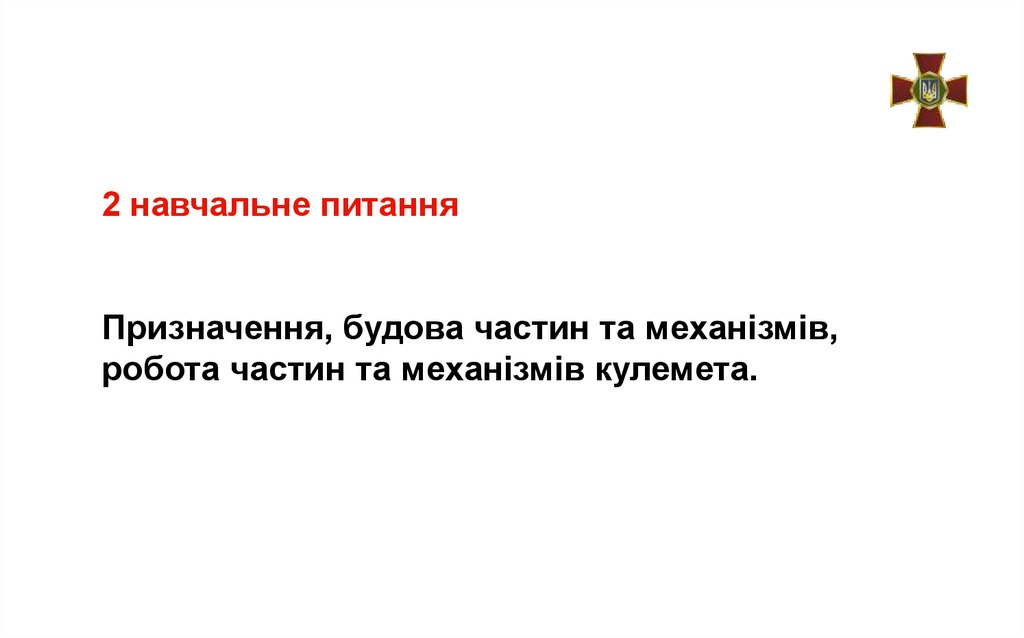

2 навчальне питання
Призначення, будова частин та механізмів,
робота частин та механізмів кулемета.

21.

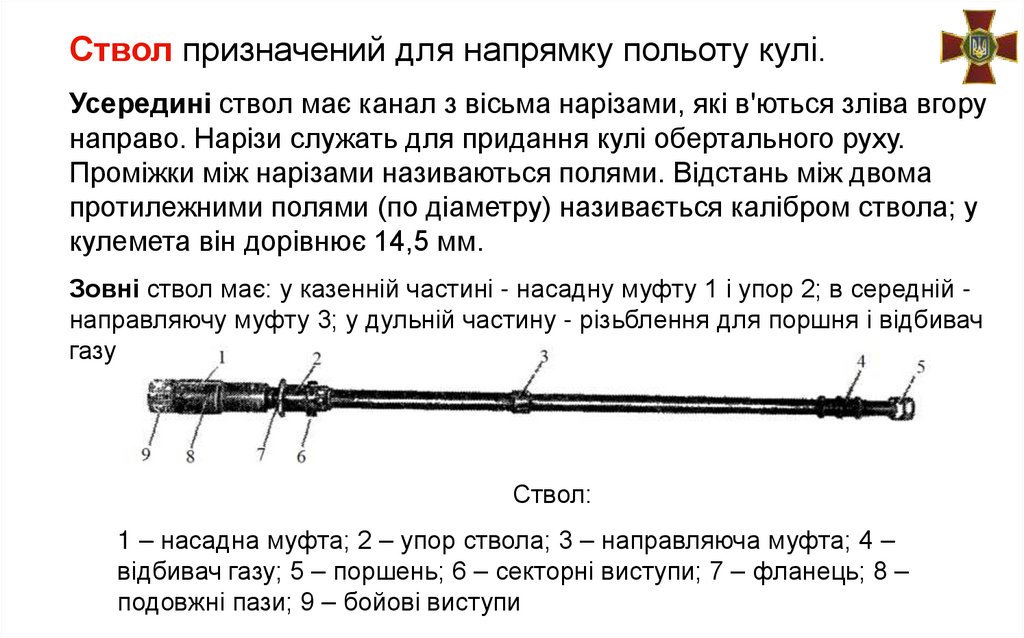

Ствол призначений для напрямку польоту кулі.
Усередині ствол має канал з вісьма нарізами, які в'ються зліва вгору
направо. Нарізи служать для придання кулі обертального руху.
Проміжки між нарізами називаються полями. Відстань між двома
протилежними полями (по діаметру) називається калібром ствола; у
кулемета він дорівнює 14,5 мм.
Зовні ствол має: у казенній частині - насадну муфту 1 і упор 2; в середній направляючу муфту 3; у дульній частину - різьблення для поршня і відбивач
газу
Ствол:
1 – насадна муфта; 2 – упор ствола; 3 – направляюча муфта; 4 –
відбивач газу; 5 – поршень; 6 – секторні виступи; 7 – фланець; 8 –
подовжні пази; 9 – бойові виступи

22.

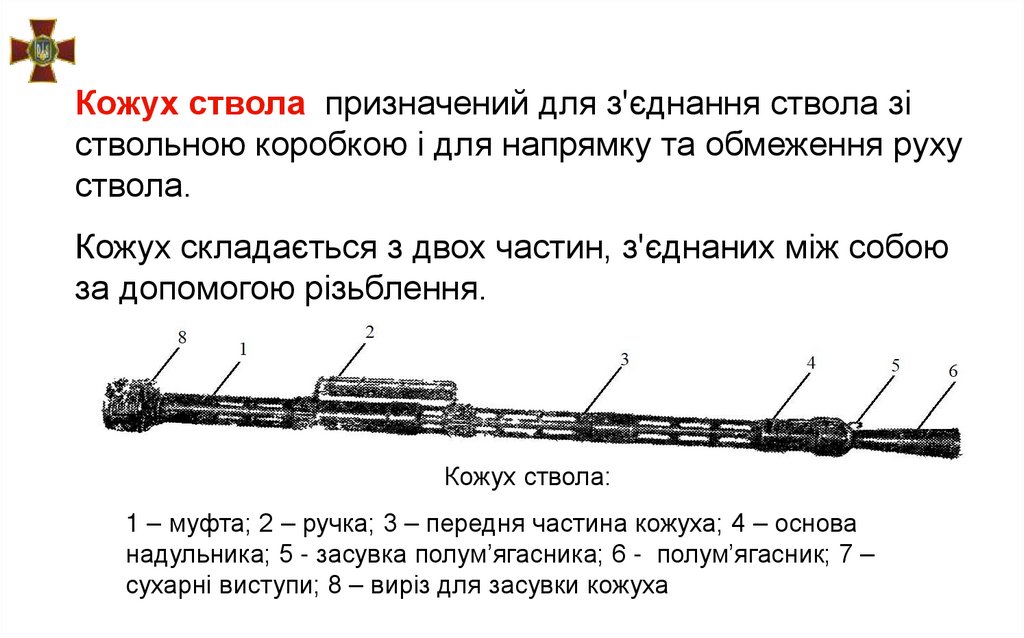

Кожух ствола призначений для з'єднання ствола зі
ствольною коробкою і для напрямку та обмеження руху
ствола.
Кожух складається з двох частин, з'єднаних між собою
за допомогою різьблення.
Кожух ствола:
1 – муфта; 2 – ручка; 3 – передня частина кожуха; 4 – основа
надульника; 5 - засувка полум’ягасника; 6 - полум’ягасник; 7 –
сухарні виступи; 8 – виріз для засувки кожуха

23.

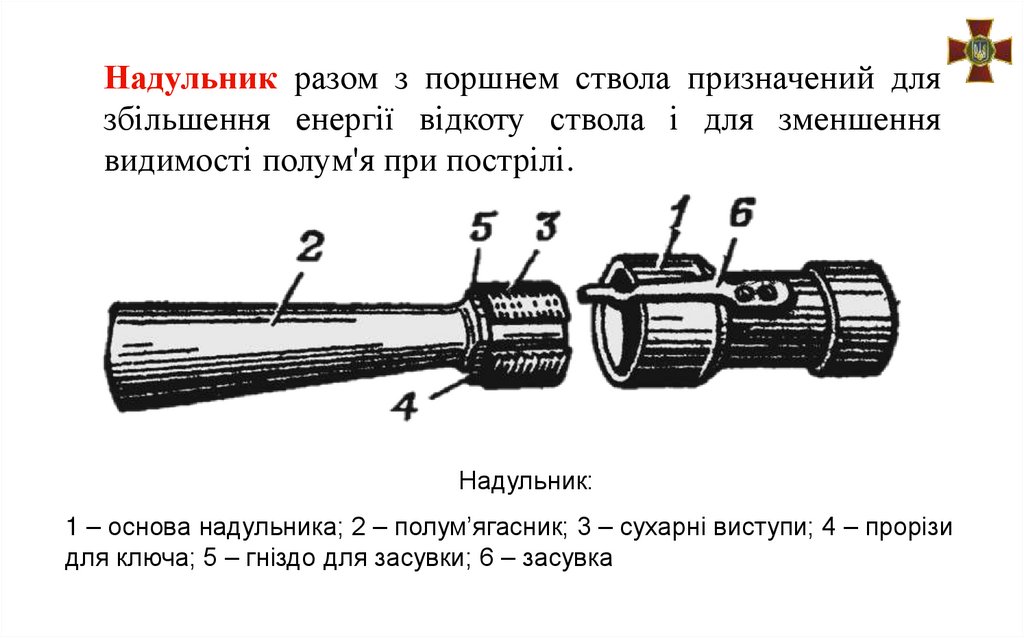

Надульник разом з поршнем ствола призначений для
збільшення енергії відкоту ствола і для зменшення
видимості полум'я при пострілі.
Надульник:
1 – основа надульника; 2 – полум’ягасник; 3 – сухарні виступи; 4 – прорізи
для ключа; 5 – гніздо для засувки; 6 – засувка

24.

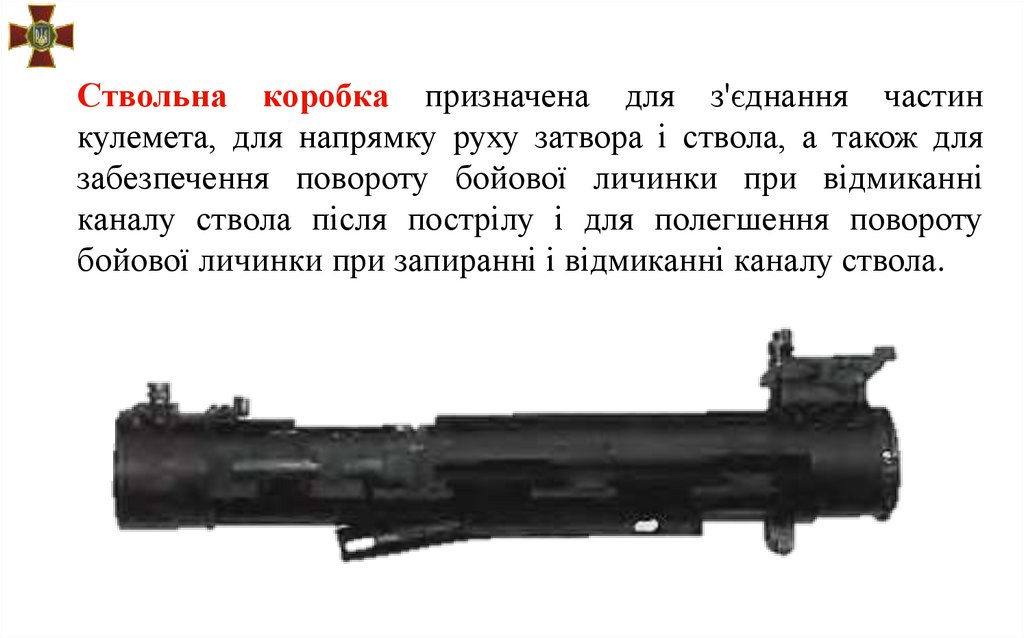

Ствольна коробка призначена для з'єднання частин
кулемета, для напрямку руху затвора і ствола, а також для
забезпечення повороту бойової личинки при відмиканні
каналу ствола після пострілу і для полегшення повороту
бойової личинки при запиранні і відмиканні каналу ствола.

25.

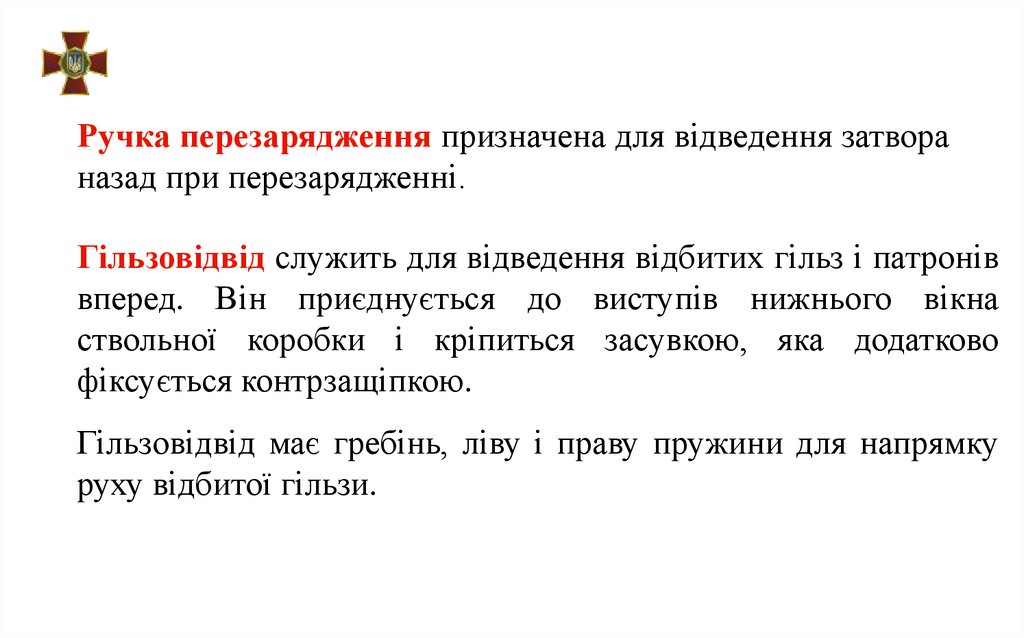

Ручка перезарядження призначена для відведення затвора
назад при перезарядженні.
Гільзовідвід служить для відведення відбитих гільз і патронів
вперед. Він приєднується до виступів нижнього вікна
ствольної коробки і кріпиться засувкою, яка додатково
фіксується контрзащіпкою.
Гільзовідвід має гребінь, ліву і праву пружини для напрямку
руху відбитої гільзи.

26.

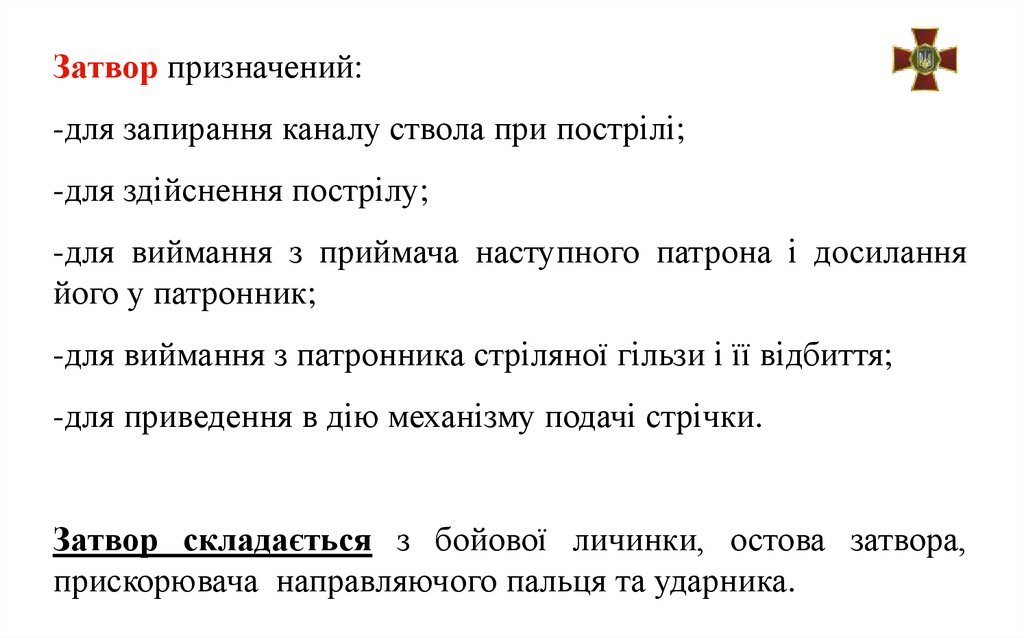

Затвор призначений:
-для запирання каналу ствола при пострілі;
-для здійснення пострілу;
-для виймання з приймача наступного патрона і досилання
його у патронник;
-для виймання з патронника стріляної гільзи і її відбиття;
-для приведення в дію механізму подачі стрічки.
Затвор складається з бойової личинки, остова затвора,
прискорювача направляючого пальця та ударника.

27.

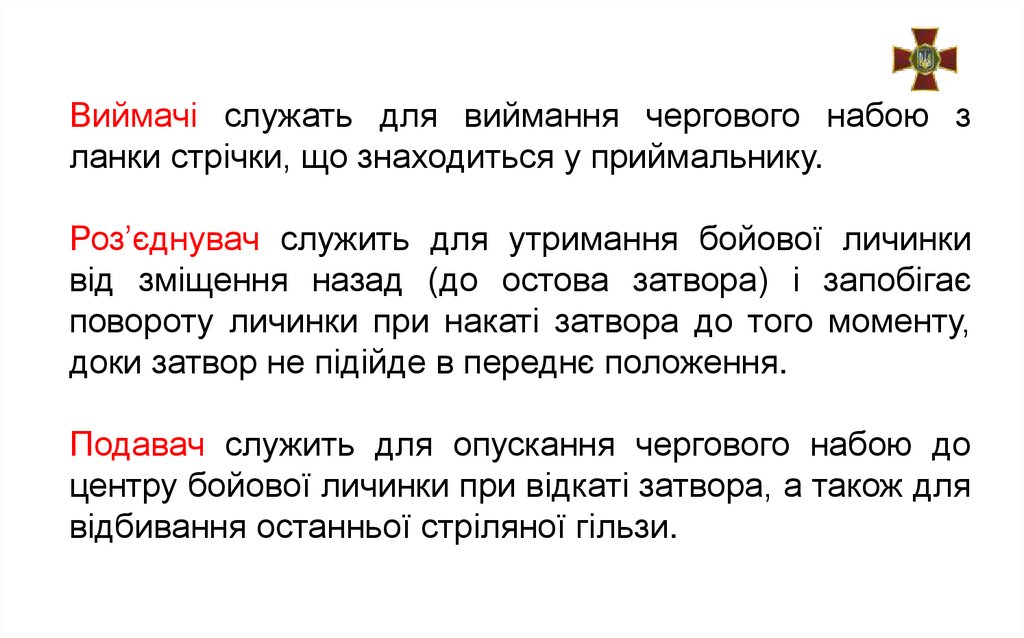

Виймачі служать для виймання чергового набою з
ланки стрічки, що знаходиться у приймальнику.
Роз’єднувач служить для утримання бойової личинки
від зміщення назад (до остова затвора) і запобігає
повороту личинки при накаті затвора до того моменту,
доки затвор не підійде в переднє положення.
Подавач служить для опускання чергового набою до
центру бойової личинки при відкаті затвора, а також для
відбивання останньої стріляної гільзи.

28.

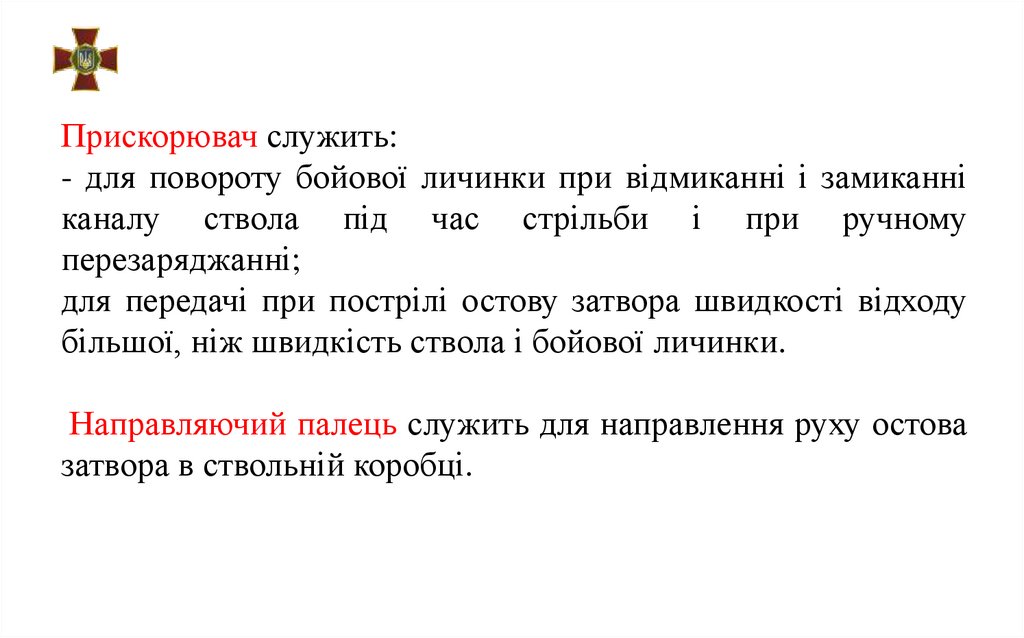

Прискорювач служить:
- для повороту бойової личинки при відмиканні і замиканні
каналу ствола під час стрільби і при ручному
перезаряджанні;
для передачі при пострілі остову затвора швидкості відходу
більшої, ніж швидкість ствола і бойової личинки.
Направляючий палець служить для направлення руху остова
затвора в ствольній коробці.

29.

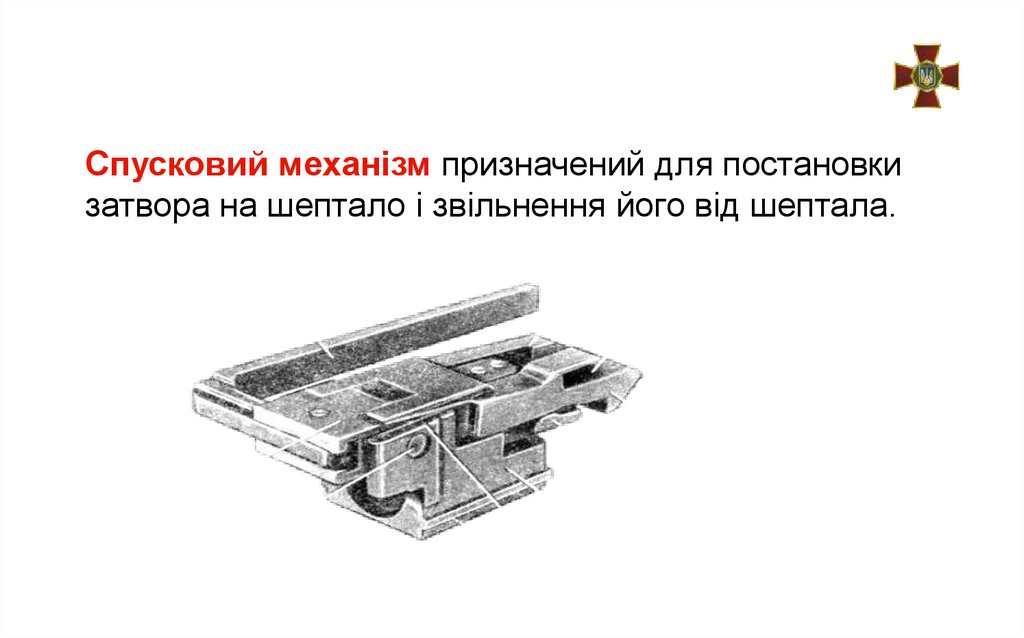

Спусковий механізм призначений для постановки
затвора на шептало і звільнення його від шептала.

30.

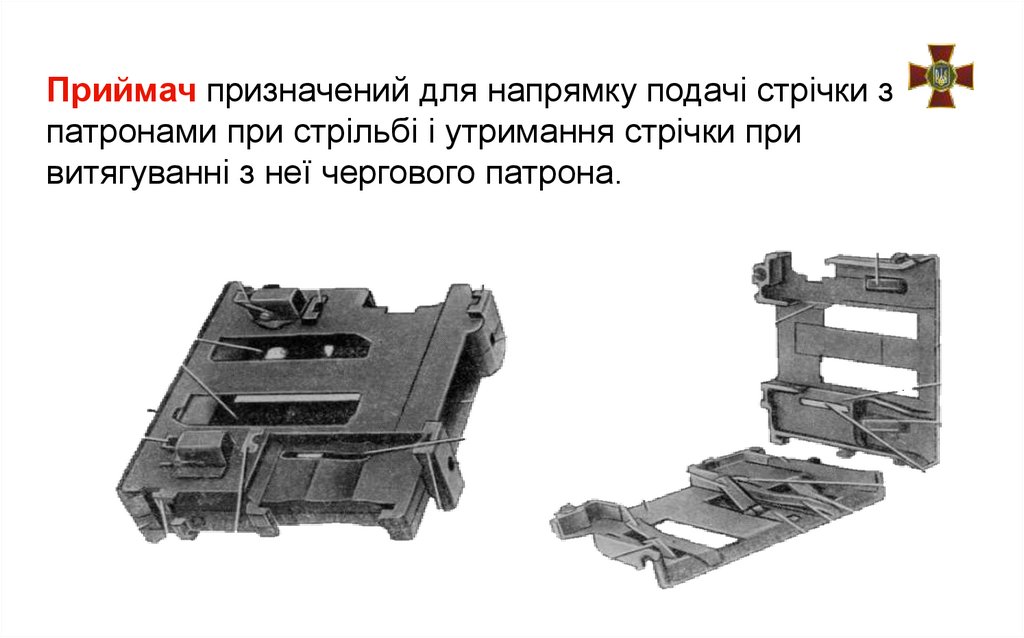

Приймач призначений для напрямку подачі стрічки з
патронами при стрільбі і утримання стрічки при
витягуванні з неї чергового патрона.

31.

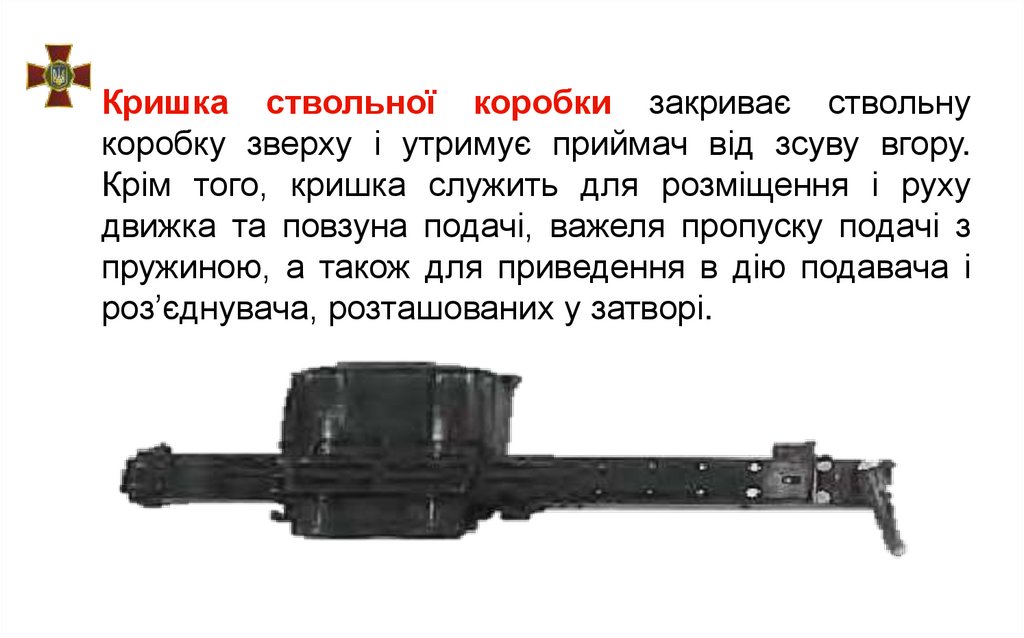

Кришка ствольної коробки закриває ствольну
коробку зверху і утримує приймач від зсуву вгору.
Крім того, кришка служить для розміщення і руху
движка та повзуна подачі, важеля пропуску подачі з
пружиною, а також для приведення в дію подавача і
роз’єднувача, розташованих у затворі.

32.

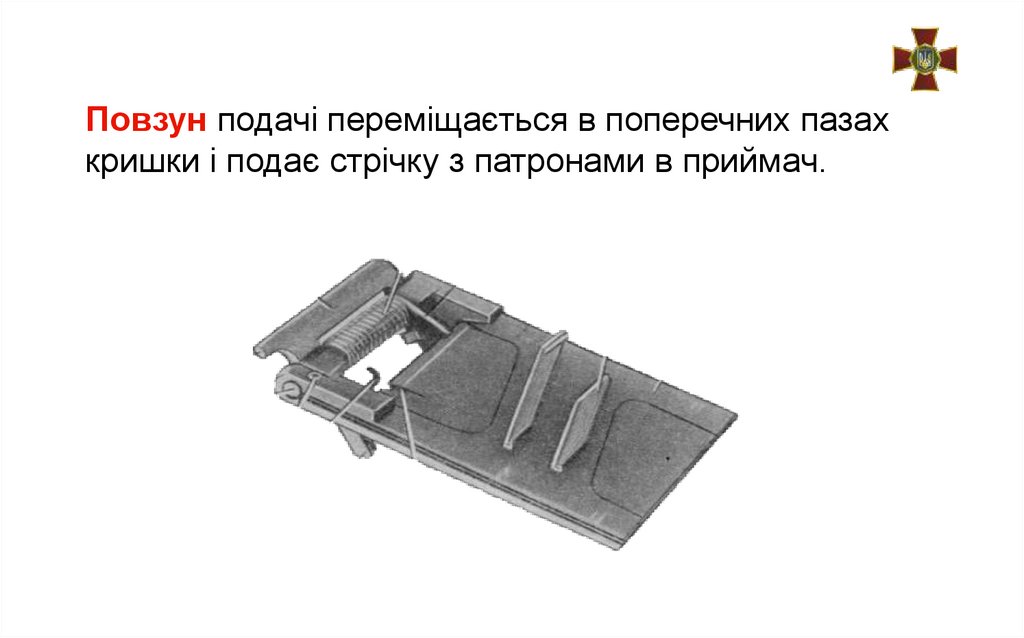

Повзун подачі переміщається в поперечних пазах
кришки і подає стрічку з патронами в приймач.

33.

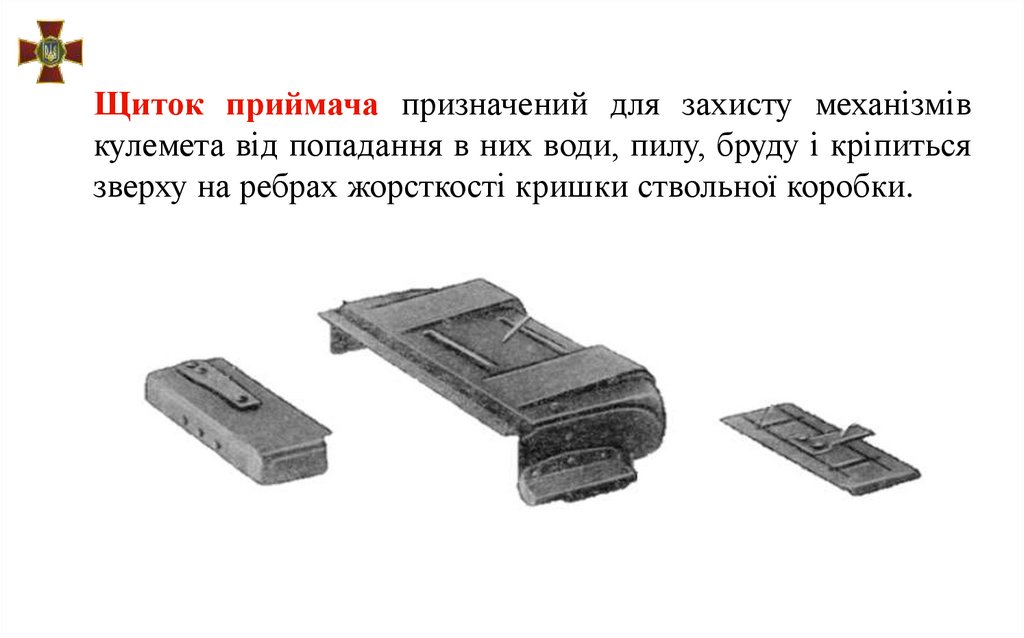

Щиток приймача призначений для захисту механізмів
кулемета від попадання в них води, пилу, бруду і кріпиться
зверху на ребрах жорсткості кришки ствольної коробки.

34.

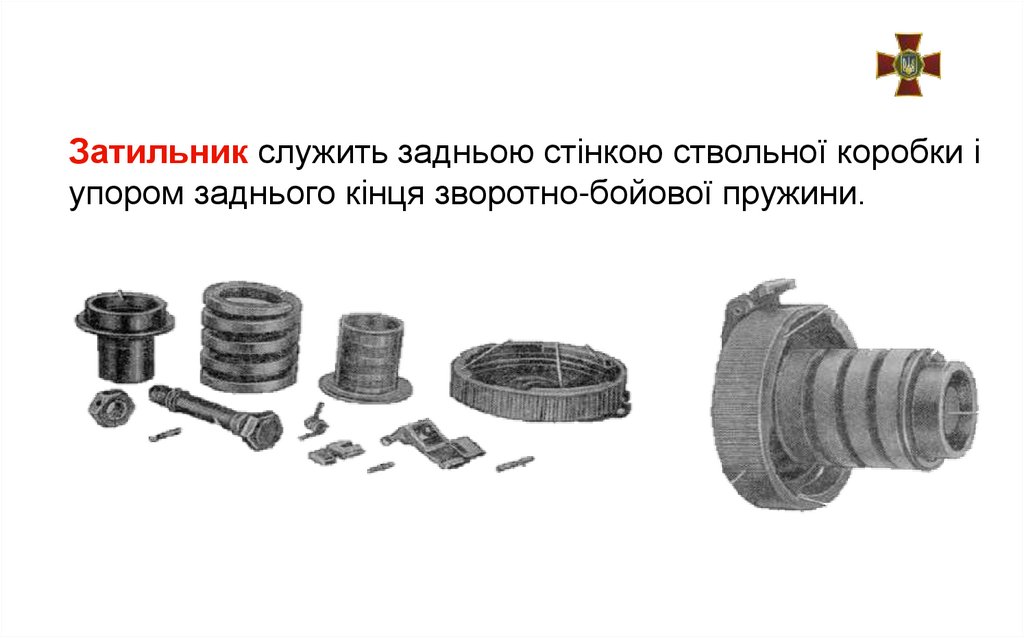

Затильник служить задньою стінкою ствольної коробки і
упором заднього кінця зворотно-бойової пружини.

35.

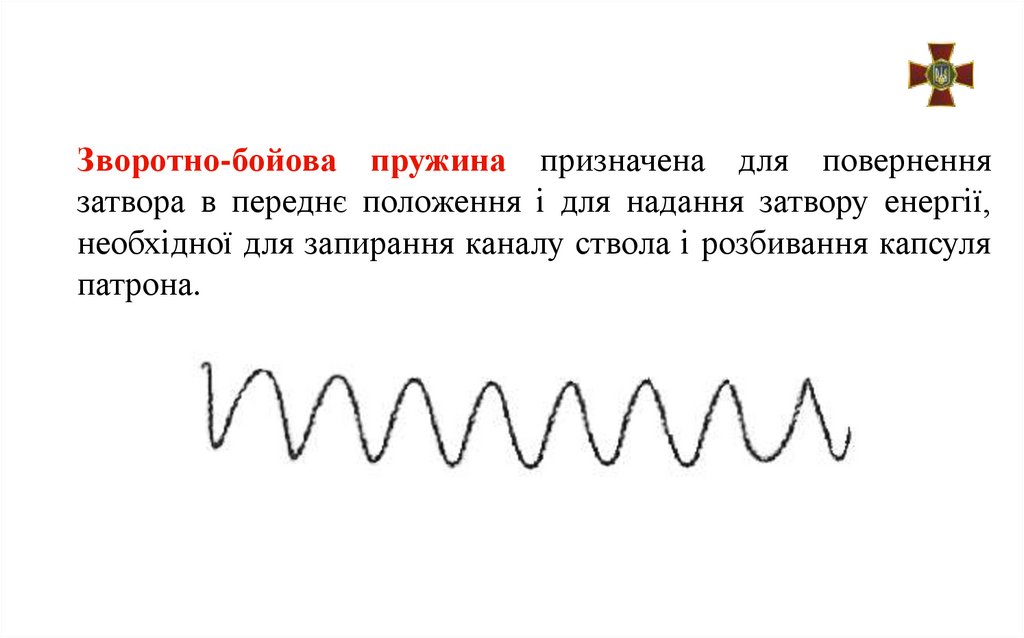

Зворотно-бойова пружина призначена для повернення
затвора в переднє положення і для надання затвору енергії,
необхідної для запирання каналу ствола і розбивання капсуля
патрона.

36.

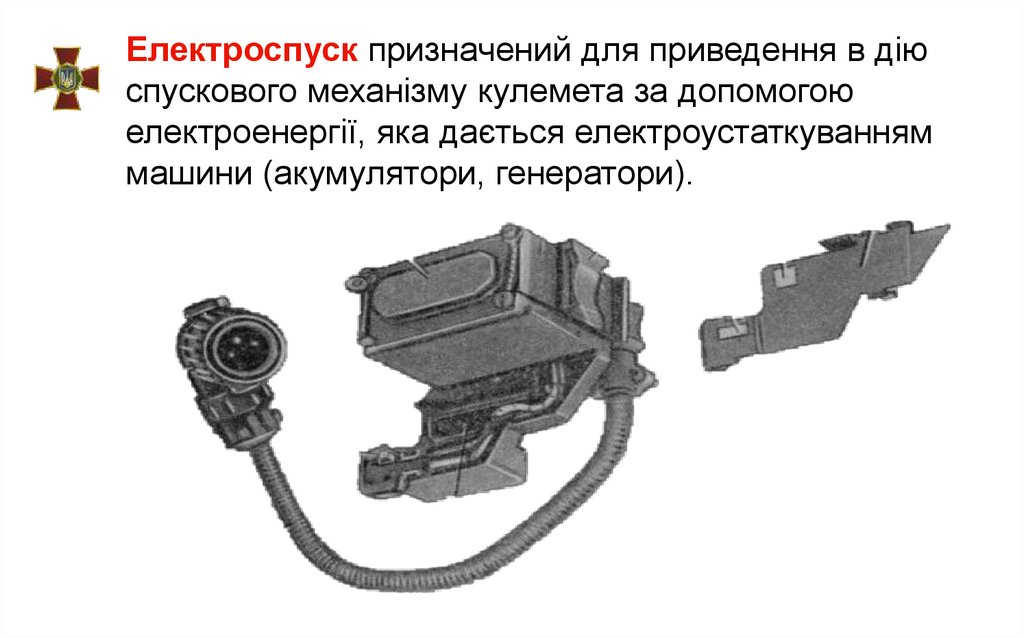

Електроспуск призначений для приведення в дію
спускового механізму кулемета за допомогою
електроенергії, яка дається електроустаткуванням
машини (акумулятори, генератори).

37.

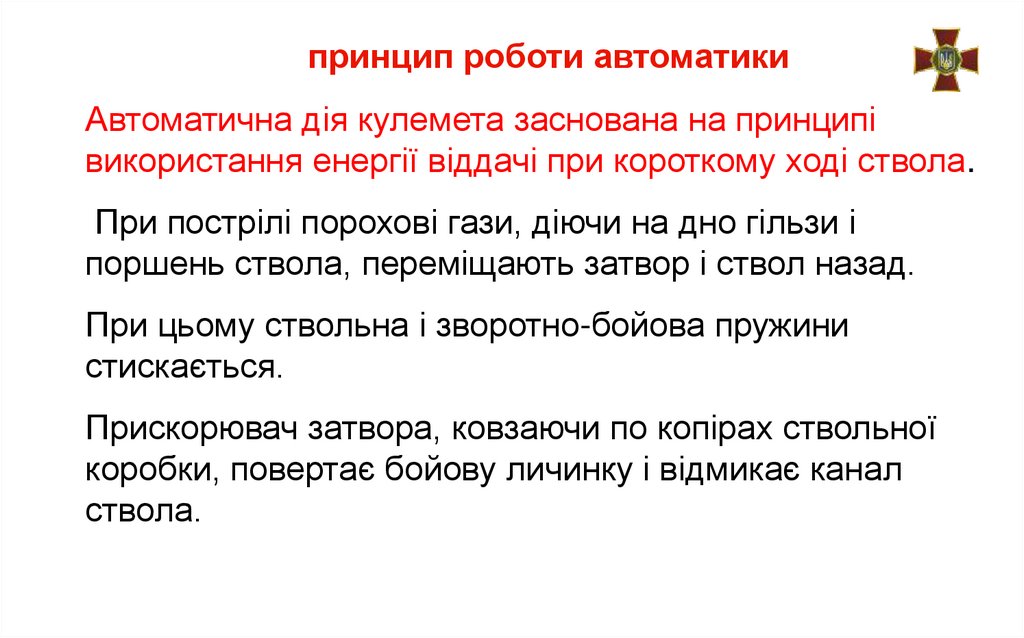

принцип роботи автоматики
Автоматична дія кулемета заснована на принципі
використання енергії віддачі при короткому ході ствола.
При пострілі порохові гази, діючи на дно гільзи і
поршень ствола, переміщають затвор і ствол назад.
При цьому ствольна і зворотно-бойова пружини
стискається.
Прискорювач затвора, ковзаючи по копірах ствольної
коробки, повертає бойову личинку і відмикає канал
ствола.

38.

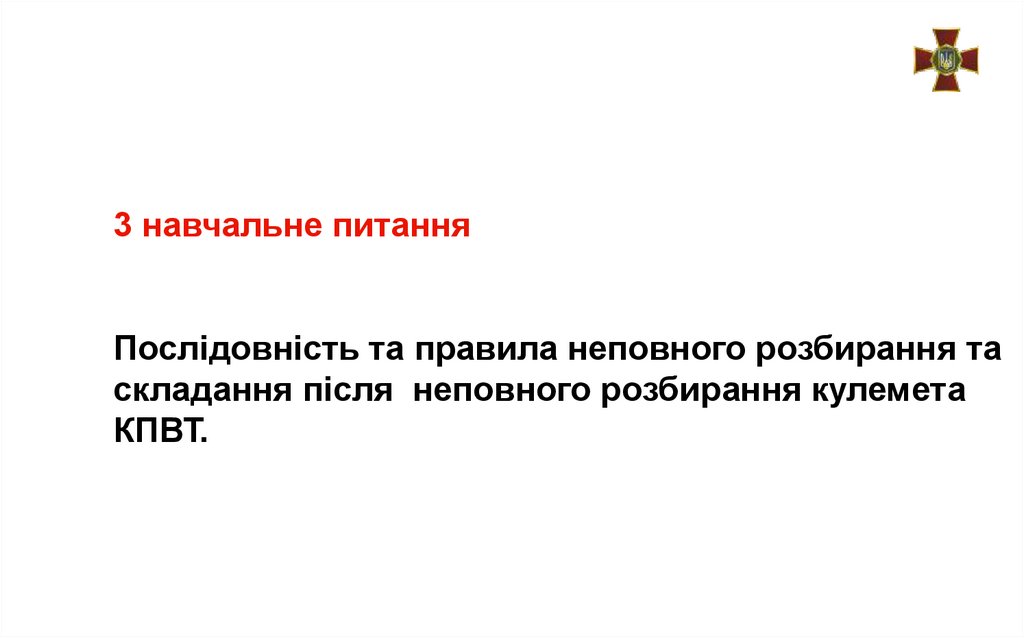

3 навчальне питання
Послідовність та правила неповного розбирання та
складання після неповного розбирання кулемета
КПВТ.

39.

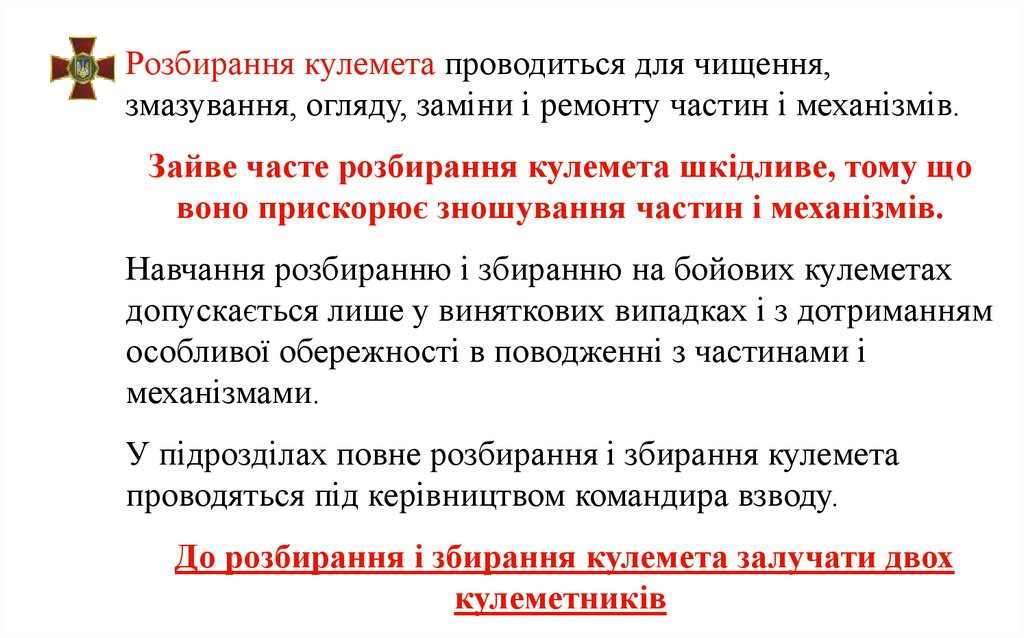

Розбирання кулемета проводиться для чищення,
змазування, огляду, заміни і ремонту частин і механізмів.
Зайве часте розбирання кулемета шкідливе, тому що
воно прискорює зношування частин і механізмів.
Навчання розбиранню і збиранню на бойових кулеметах
допускається лише у виняткових випадках і з дотриманням
особливої обережності в поводженні з частинами і
механізмами.
У підрозділах повне розбирання і збирання кулемета
проводяться під керівництвом командира взводу.
До розбирання і збирання кулемета залучати двох
кулеметників

40.

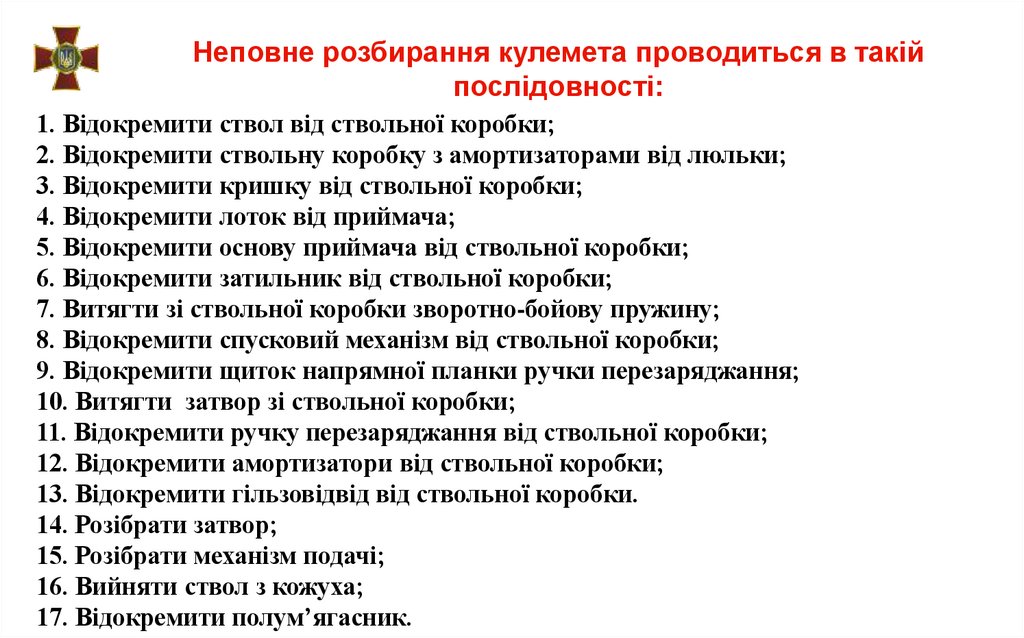

Неповне розбирання кулемета проводиться в такій
послідовності:

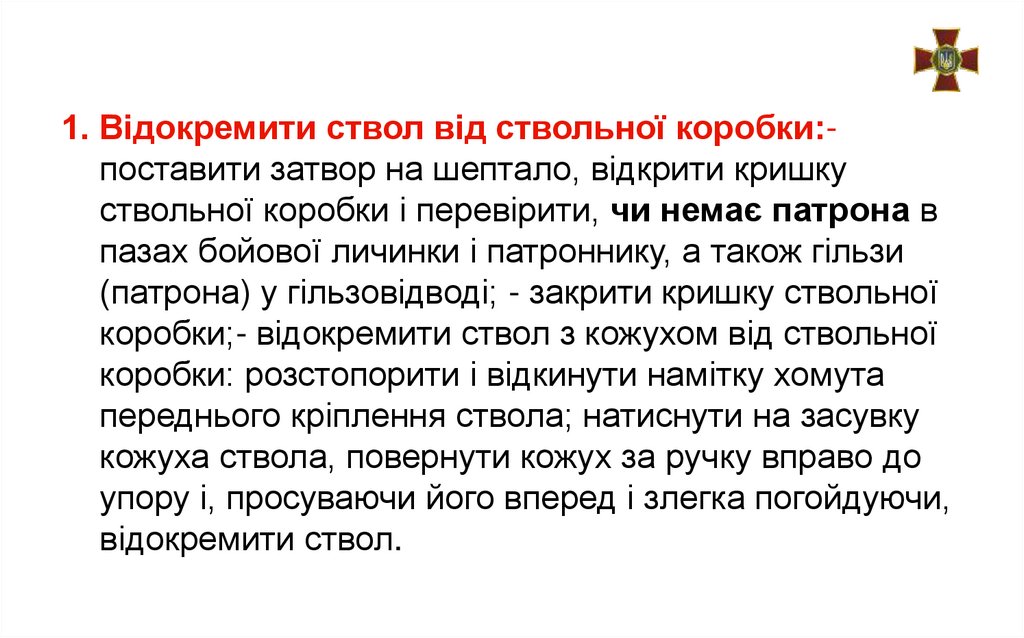

1. Відокремити ствол від ствольної коробки;
2. Відокремити ствольну коробку з амортизаторами від люльки;

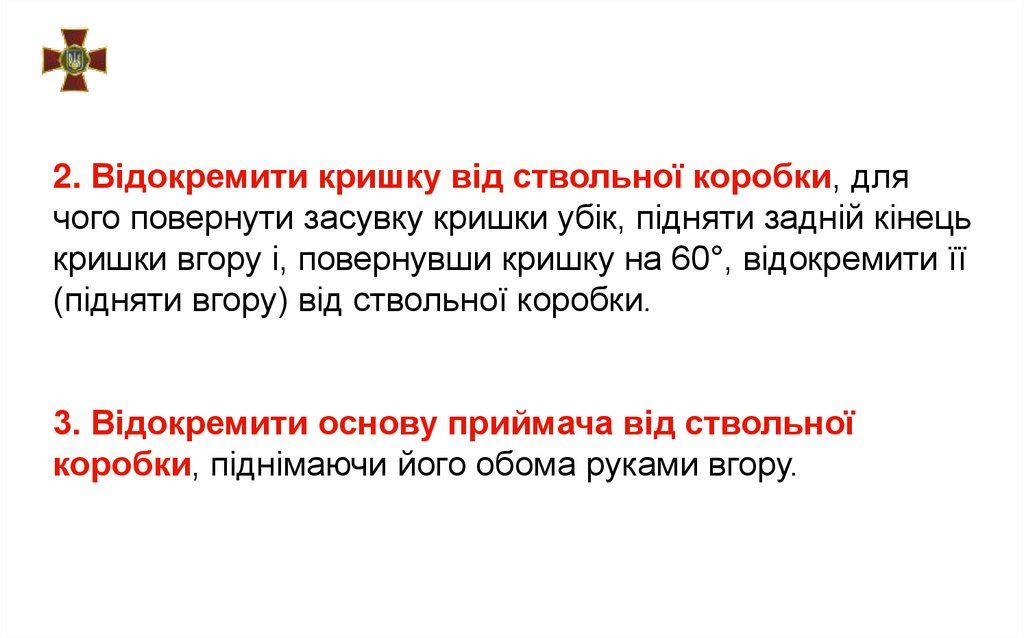

3. Відокремити кришку від ствольної коробки;
4. Відокремити лоток від приймача;
5. Відокремити основу приймача від ствольної коробки;

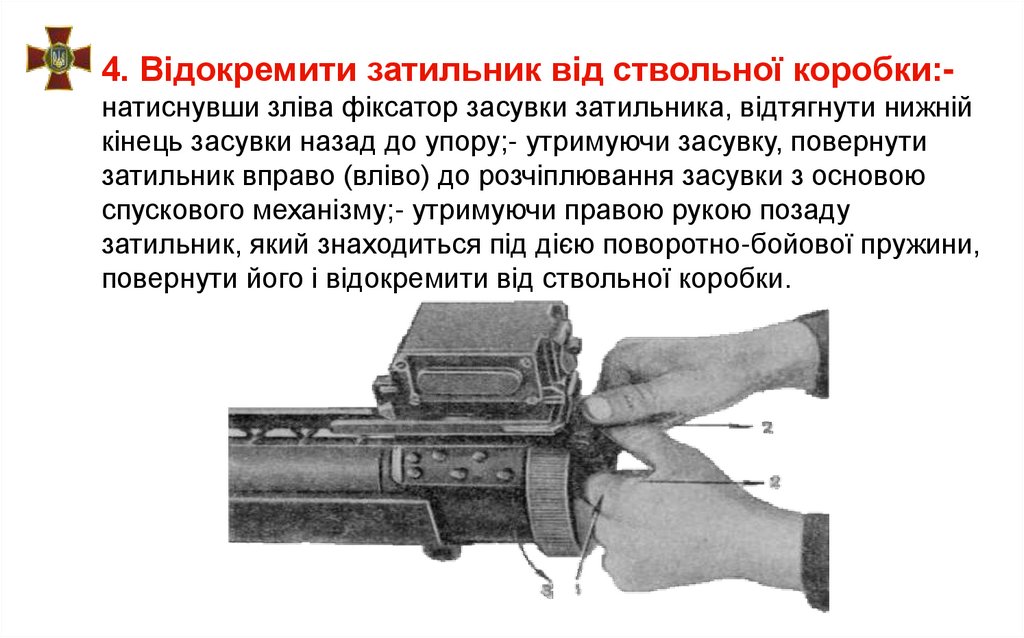

6. Відокремити затильник від ствольної коробки;
7. Витягти зі ствольної коробки зворотно-бойову пружину;
8. Відокремити спусковий механізм від ствольної коробки;
9. Відокремити щиток напрямної планки ручки перезаряджання;
10. Витягти затвор зі ствольної коробки;
11. Відокремити ручку перезаряджання від ствольної коробки;
12. Відокремити амортизатори від ствольної коробки;
13. Відокремити гільзовідвід від ствольної коробки.
14. Розібрати затвор;
15. Розібрати механізм подачі;
16. Вийняти ствол з кожуха;
17. Відокремити полум’ягасник.

41.

1. Відокремити ствол від ствольної коробки:поставити затвор на шептало, відкрити кришку
ствольної коробки і перевірити, чи немає патрона в
пазах бойової личинки і патроннику, а також гільзи
(патрона) у гільзовідводі; - закрити кришку ствольної
коробки;- відокремити ствол з кожухом від ствольної
коробки: розстопорити і відкинути намітку хомута
переднього кріплення ствола; натиснути на засувку
кожуха ствола, повернути кожух за ручку вправо до
упору і, просуваючи його вперед і злегка погойдуючи,
відокремити ствол.

42.

2. Відокремити кришку від ствольної коробки, для
чого повернути засувку кришки убік, підняти задній кінець
кришки вгору і, повернувши кришку на 60°, відокремити її
(підняти вгору) від ствольної коробки.
3. Відокремити основу приймача від ствольної
коробки, піднімаючи його обома руками вгору.

43.

4. Відокремити затильник від ствольної коробки:натиснувши зліва фіксатор засувки затильника, відтягнути нижній
кінець засувки назад до упору;- утримуючи засувку, повернути
затильник вправо (вліво) до розчіплювання засувки з основою
спускового механізму;- утримуючи правою рукою позаду
затильник, який знаходиться під дією поворотно-бойової пружини,
повернути його і відокремити від ствольної коробки.

44.

5. Вийняти зі ствольної коробки зворотно-бойову
пружину.
6. Відокремити спусковий механізм від ствольної
коробки, висунувши (вибивши легкими ударами
молотка по зачепах шептала) його з пазів перемички
назад.
7. Відокремити щиток направляючої планки ручки
перезаряджання.

45.

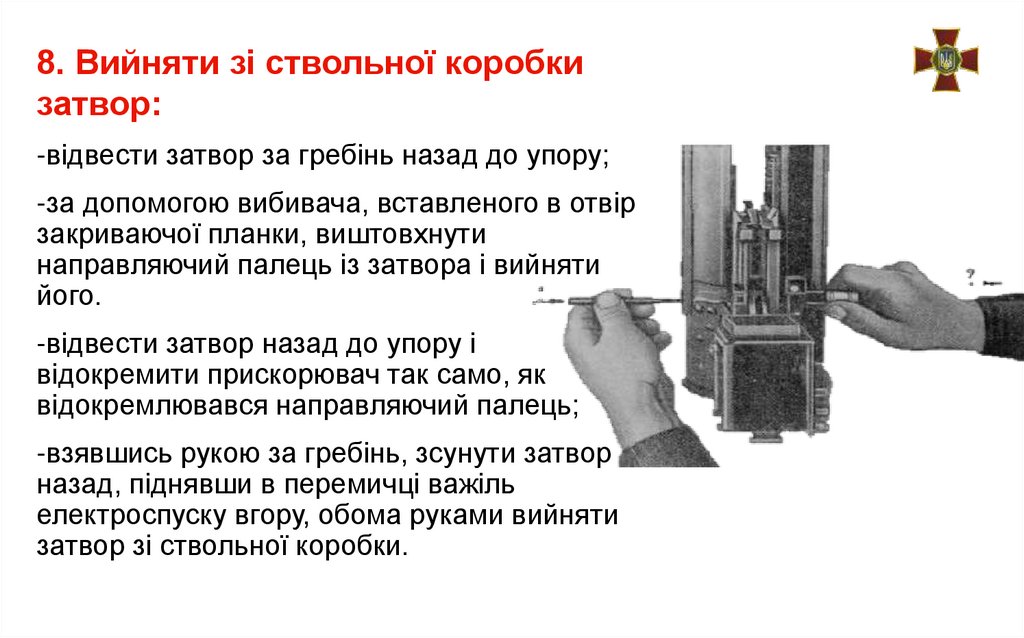

8. Вийняти зі ствольної коробки
затвор:
-відвести затвор за гребінь назад до упору;
-за допомогою вибивача, вставленого в отвір
закриваючої планки, виштовхнути
направляючий палець із затвора і вийняти
його.
-відвести затвор назад до упору і
відокремити прискорювач так само, як
відокремлювався направляючий палець;
-взявшись рукою за гребінь, зсунути затвор
назад, піднявши в перемичці важіль
електроспуску вгору, обома руками вийняти
затвор зі ствольної коробки.

46.

9. Відокремити ручку перезаряджання від ствольної
коробки, для чого просунути її назад, сполучити виступи з
вирізами направляючої планки і відокремити вліво від
ствольної коробки.
10. Відокремити амортизатори від ствольної коробки:розстопорити і відкинути наметку хомута;- підняти
ствольну коробку і покласти її гільзовідвідом догори.
11. Відокремити гільзовідвід від ствольної коробки, для
чого утопити контрзащіпку, підняти засувку вгору і,
зсунувши гільзовідвід назад, відокремити його.

47.

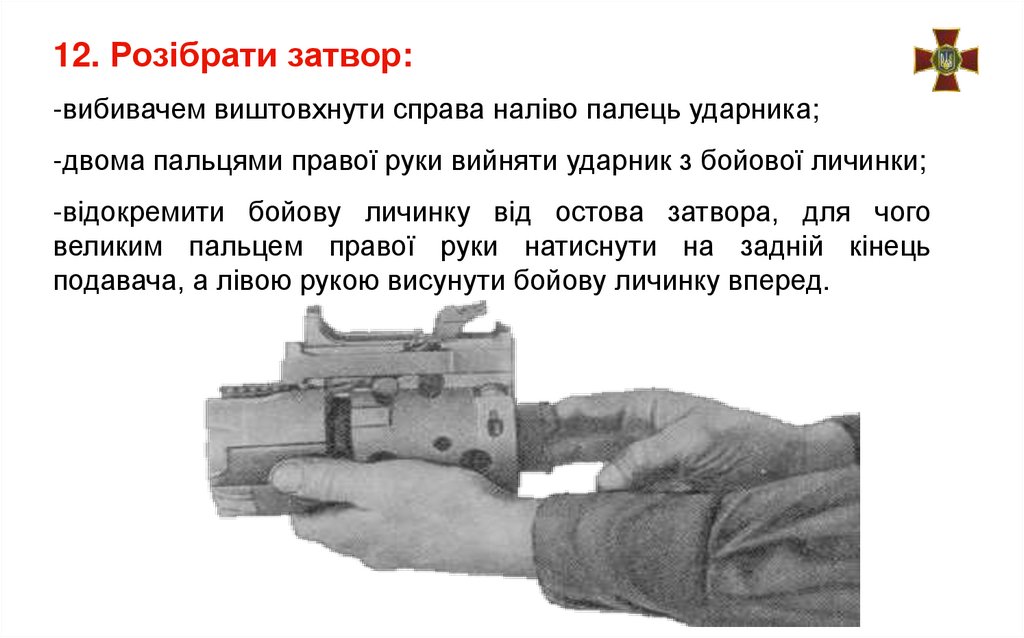

12. Розібрати затвор:
-вибивачем виштовхнути справа наліво палець ударника;
-двома пальцями правої руки вийняти ударник з бойової личинки;
-відокремити бойову личинку від остова затвора, для чого
великим пальцем правої руки натиснути на задній кінець
подавача, а лівою рукою висунути бойову личинку вперед.

48.

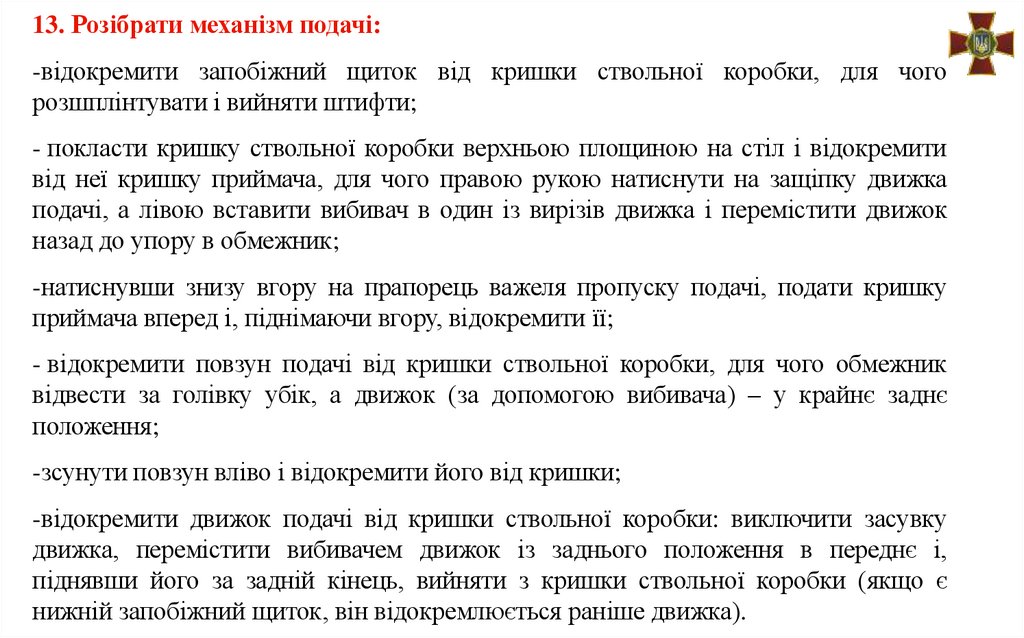

13. Розібрати механізм подачі:
-відокремити запобіжний щиток від кришки ствольної коробки, для чого
розшплінтувати і вийняти штифти;
- покласти кришку ствольної коробки верхньою площиною на стіл і відокремити
від неї кришку приймача, для чого правою рукою натиснути на защіпку движка
подачі, а лівою вставити вибивач в один із вирізів движка і перемістити движок
назад до упору в обмежник;
-натиснувши знизу вгору на прапорець важеля пропуску подачі, подати кришку
приймача вперед і, піднімаючи вгору, відокремити її;
- відокремити повзун подачі від кришки ствольної коробки, для чого обмежник
відвести за голівку убік, а движок (за допомогою вибивача) – у крайнє заднє
положення;
-зсунути повзун вліво і відокремити його від кришки;
-відокремити движок подачі від кришки ствольної коробки: виключити засувку
движка, перемістити вибивачем движок із заднього положення в переднє і,
піднявши його за задній кінець, вийняти з кришки ствольної коробки (якщо є
нижній запобіжний щиток, він відокремлюється раніше движка).

49.

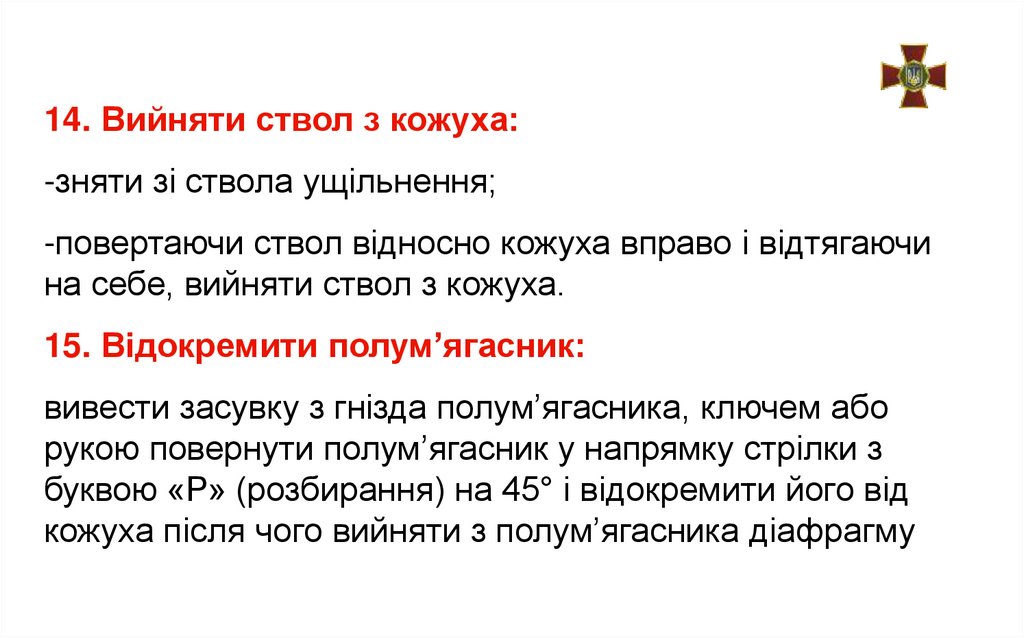

14. Вийняти ствол з кожуха:
-зняти зі ствола ущільнення;
-повертаючи ствол відносно кожуха вправо і відтягаючи
на себе, вийняти ствол з кожуха.
15. Відокремити полум’ягасник:
вивести засувку з гнізда полум’ягасника, ключем або
рукою повернути полум’ягасник у напрямку стрілки з
буквою «Р» (розбирання) на 45° і відокремити його від
кожуха після чого вийняти з полум’ягасника діафрагму

50.

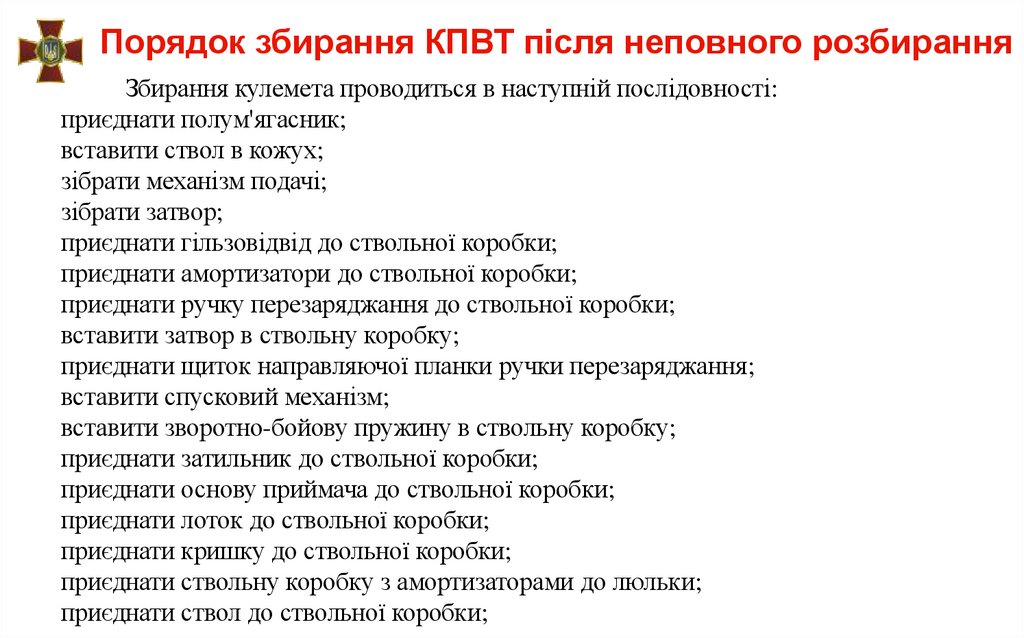

Порядок збирання КПВТ після неповного розбирання
Збирання кулемета проводиться в наступній послідовності:
приєднати полум'ягасник;
вставити ствол в кожух;
зібрати механізм подачі;
зібрати затвор;
приєднати гільзовідвід до ствольної коробки;
приєднати амортизатори до ствольної коробки;
приєднати ручку перезаряджання до ствольної коробки;
вставити затвор в ствольну коробку;
приєднати щиток направляючої планки ручки перезаряджання;
вставити спусковий механізм;
вставити зворотно-бойову пружину в ствольну коробку;
приєднати затильник до ствольної коробки;
приєднати основу приймача до ствольної коробки;
приєднати лоток до ствольної коробки;
приєднати кришку до ствольної коробки;
приєднати ствольну коробку з амортизаторами до люльки;
приєднати ствол до ствольної коробки;

51.

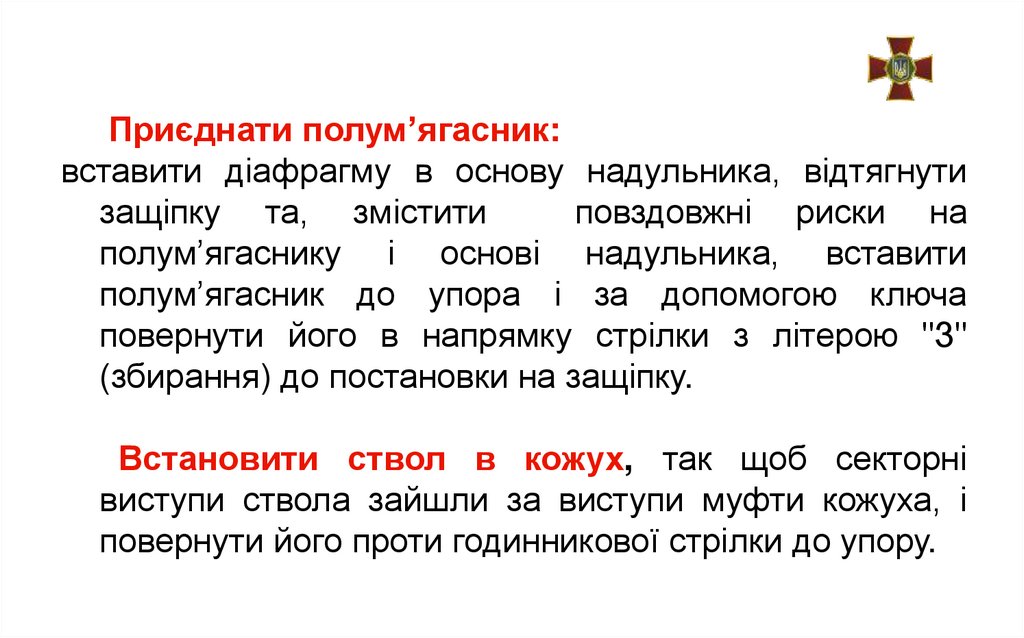

Приєднати полум’ягасник:
вставити діафрагму в основу надульника, відтягнути
защіпку та, змістити
повздовжні риски на
полум’ягаснику і основі надульника, вставити
полум’ягасник до упора і за допомогою ключа
повернути його в напрямку стрілки з літерою "З"
(збирання) до постановки на защіпку.
Встановити ствол в кожух, так щоб секторні
виступи ствола зайшли за виступи муфти кожуха, і
повернути його проти годинникової стрілки до упору.

52.

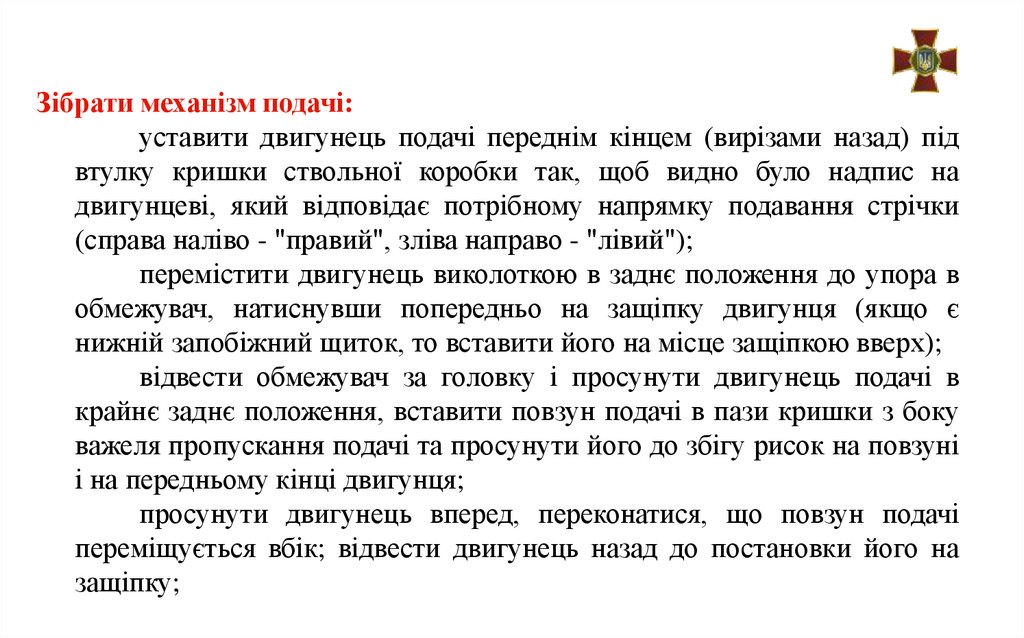

Зібрати механізм подачі:
уставити двигунець подачі переднім кінцем (вирізами назад) під
втулку кришки ствольної коробки так, щоб видно було надпис на
двигунцеві, який відповідає потрібному напрямку подавання стрічки
(справа наліво - "правий", зліва направо - "лівий");
перемістити двигунець виколоткою в заднє положення до упора в
обмежувач, натиснувши попередньо на защіпку двигунця (якщо є
нижній запобіжний щиток, то вставити його на місце защіпкою вверх);
відвести обмежувач за головку і просунути двигунець подачі в
крайнє заднє положення, вставити повзун подачі в пази кришки з боку
важеля пропускання подачі та просунути його до збігу рисок на повзуні
і на передньому кінці двигунця;
просунути двигунець вперед, переконатися, що повзун подачі
переміщується вбік; відвести двигунець назад до постановки його на
защіпку;

53.

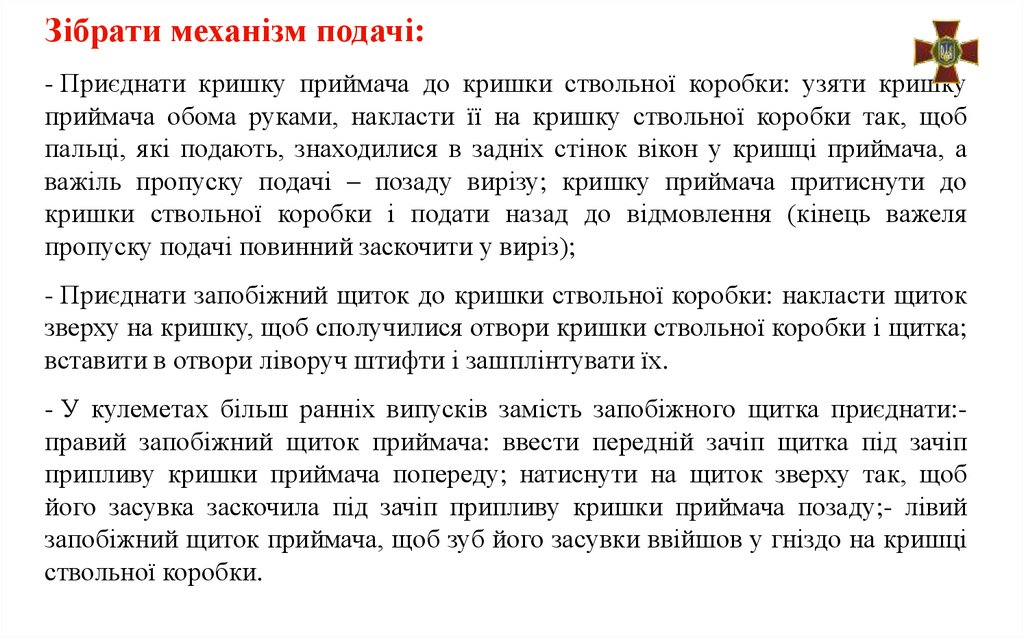

Зібрати механізм подачі:
- Приєднати кришку приймача до кришки ствольної коробки: узяти кришку
приймача обома руками, накласти її на кришку ствольної коробки так, щоб
пальці, які подають, знаходилися в задніх стінок вікон у кришці приймача, а
важіль пропуску подачі – позаду вирізу; кришку приймача притиснути до
кришки ствольної коробки і подати назад до відмовлення (кінець важеля
пропуску подачі повинний заскочити у виріз);
- Приєднати запобіжний щиток до кришки ствольної коробки: накласти щиток
зверху на кришку, щоб сполучилися отвори кришки ствольної коробки і щитка;
вставити в отвори ліворуч штифти і зашплінтувати їх.
- У кулеметах більш ранніх випусків замість запобіжного щитка приєднати:правий запобіжний щиток приймача: ввести передній зачіп щитка під зачіп
припливу кришки приймача попереду; натиснути на щиток зверху так, щоб
його засувка заскочила під зачіп припливу кришки приймача позаду;- лівий
запобіжний щиток приймача, щоб зуб його засувки ввійшов у гніздо на кришці
ствольної коробки.

54.

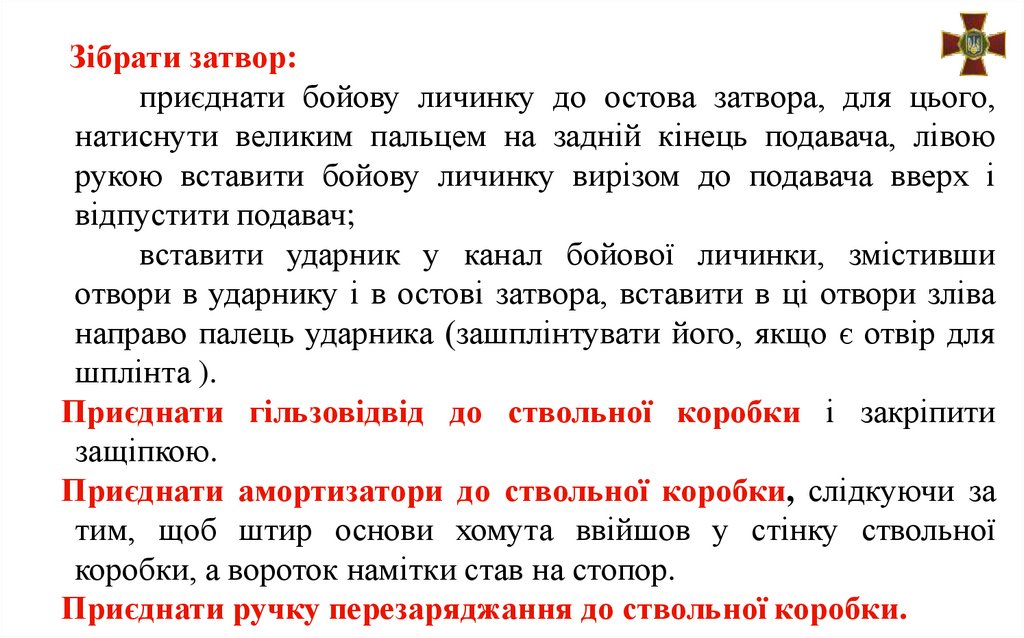

Зібрати затвор:
приєднати бойову личинку до остова затвора, для цього,
натиснути великим пальцем на задній кінець подавача, лівою
рукою вставити бойову личинку вирізом до подавача вверх і
відпустити подавач;
вставити ударник у канал бойової личинки, змістивши
отвори в ударнику і в остові затвора, вставити в ці отвори зліва
направо палець ударника (зашплінтувати його, якщо є отвір для
шплінта ).
Приєднати гільзовідвід до ствольної коробки і закріпити
защіпкою.
Приєднати амортизатори до ствольної коробки, слідкуючи за
тим, щоб штир основи хомута ввійшов у стінку ствольної
коробки, а вороток намітки став на стопор.
Приєднати ручку перезаряджання до ствольної коробки.

55.

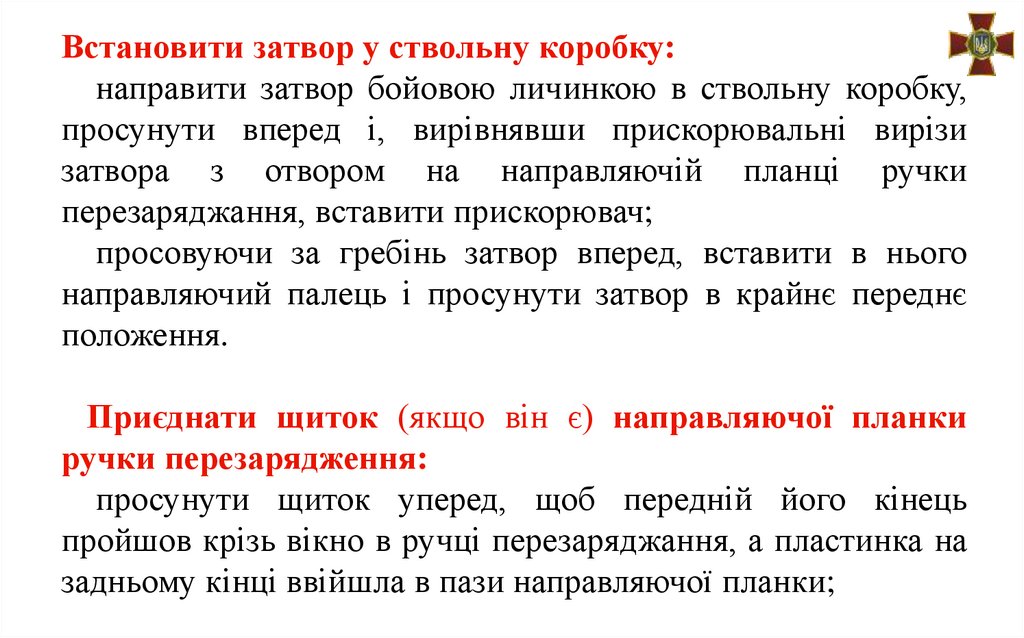

Встановити затвор у ствольну коробку:
направити затвор бойовою личинкою в ствольну коробку,
просунути вперед і, вирівнявши прискорювальні вирізи
затвора з отвором на направляючій планці ручки
перезаряджання, вставити прискорювач;
просовуючи за гребінь затвор вперед, вставити в нього
направляючий палець і просунути затвор в крайнє переднє
положення.
Приєднати щиток (якщо він є) направляючої планки
ручки перезарядження:
просунути щиток уперед, щоб передній його кінець
пройшов крізь вікно в ручці перезаряджання, а пластинка на
задньому кінці ввійшла в пази направляючої планки;

56.

Вставити спусковий механізм в перемичку
ствольної коробки, направивши його шептало
вперед так, щоб повздовжні виступи ввійшли в пази
перемички і просунути вперед до упора.
Вставити зворотно-бойову пружину в ствольну
коробку, слідкуючи за правильністю положення
переднього витка.

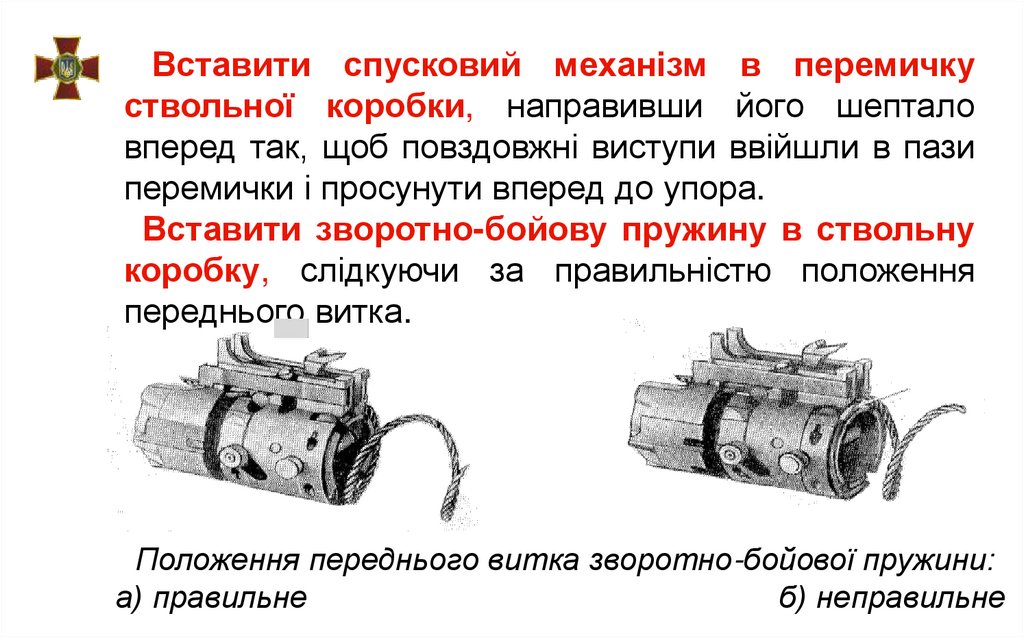

Положення переднього витка зворотно-бойової пружини:
а) правильне
б) неправильне

57.

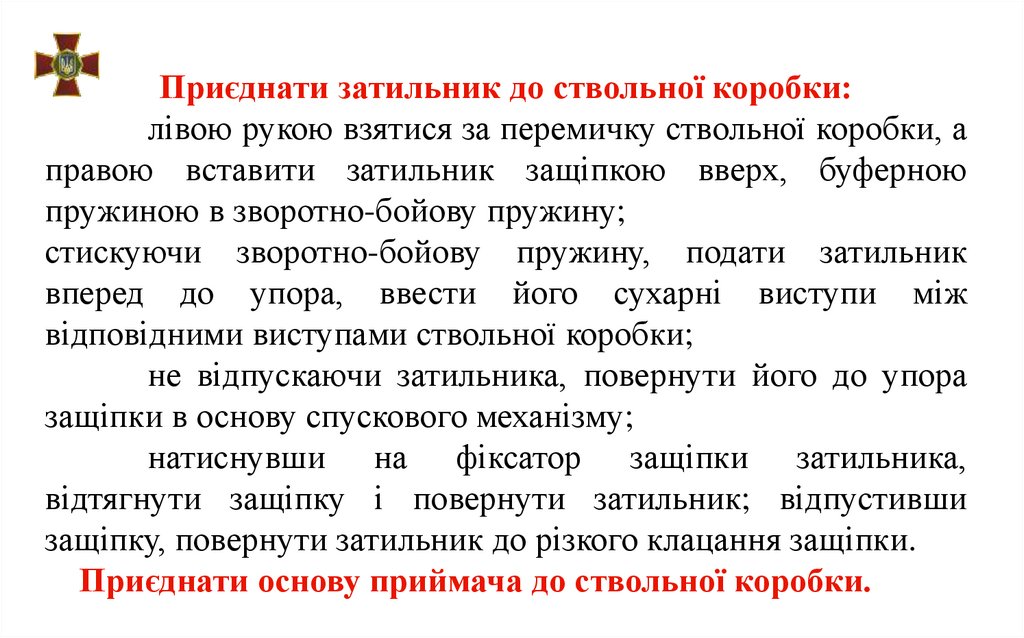

Приєднати затильник до ствольної коробки:
лівою рукою взятися за перемичку ствольної коробки, а
правою вставити затильник защіпкою вверх, буферною
пружиною в зворотно-бойову пружину;
стискуючи зворотно-бойову пружину, подати затильник
вперед до упора, ввести його сухарні виступи між
відповідними виступами ствольної коробки;
не відпускаючи затильника, повернути його до упора
защіпки в основу спускового механізму;
натиснувши на фіксатор защіпки затильника,
відтягнути защіпку і повернути затильник; відпустивши
защіпку, повернути затильник до різкого клацання защіпки.
Приєднати основу приймача до ствольної коробки.

58.

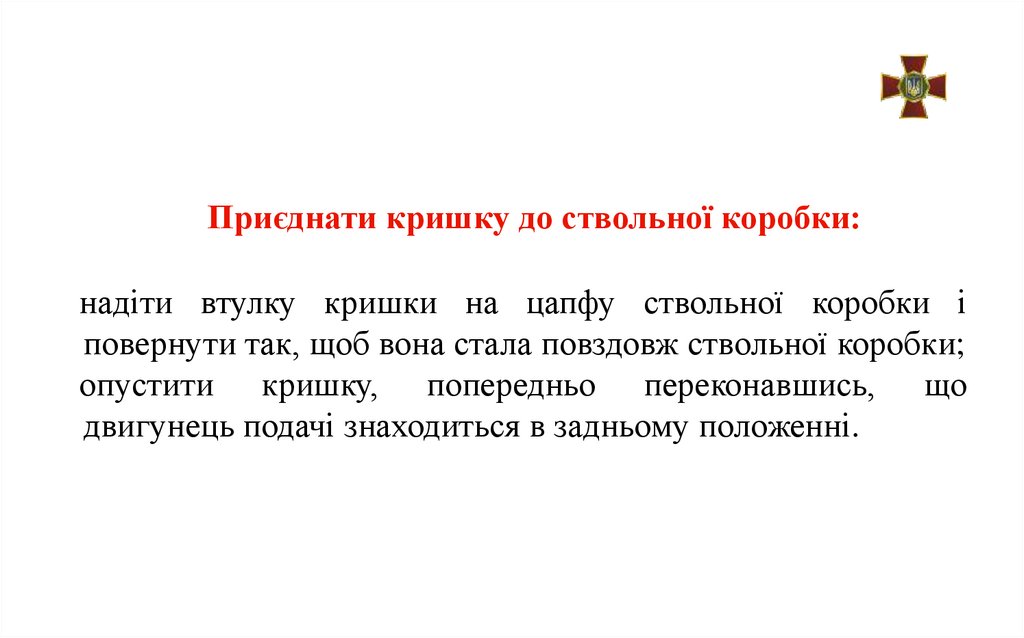

Приєднати кришку до ствольної коробки:
надіти втулку кришки на цапфу ствольної коробки і
повернути так, щоб вона стала повздовж ствольної коробки;
опустити кришку, попередньо переконавшись, що
двигунець подачі знаходиться в задньому положенні.

59.

Приєднати ствольну коробку з амортизаторами до люльки:
покласти ствольну коробку на люльку так, щоб виступи основи хомута
і палець бороди знаходились навпроти направляючих люльки: підняти
ручки стопорів амортизаторів угору, просунути ствольну коробку вперед і
відпустити ручки стопорів (стопори повинні ввійти в отвори штоків
амортизаторів);
приєднати середній ролик до ручки перезаряджання, для чого
повернути кожух ролика вправо (вліво) до заходження секторного
виступу під виступ чашечки ручки перезаряджання; опустити кожух
ролика;
закрити кришку ствольної коробки, повернувши защіпку кришки, при
цьому зуб защіпки повинен увійти в виріз на перемичці, а фіксатор
у
виріз на кришці;
ручкою перезаряджання відвести затвор у заднє положення і поставити
його на шептало;
приєднати штепсельний роз’єм електроспусків і ввімкнути
електроспуски.

60.

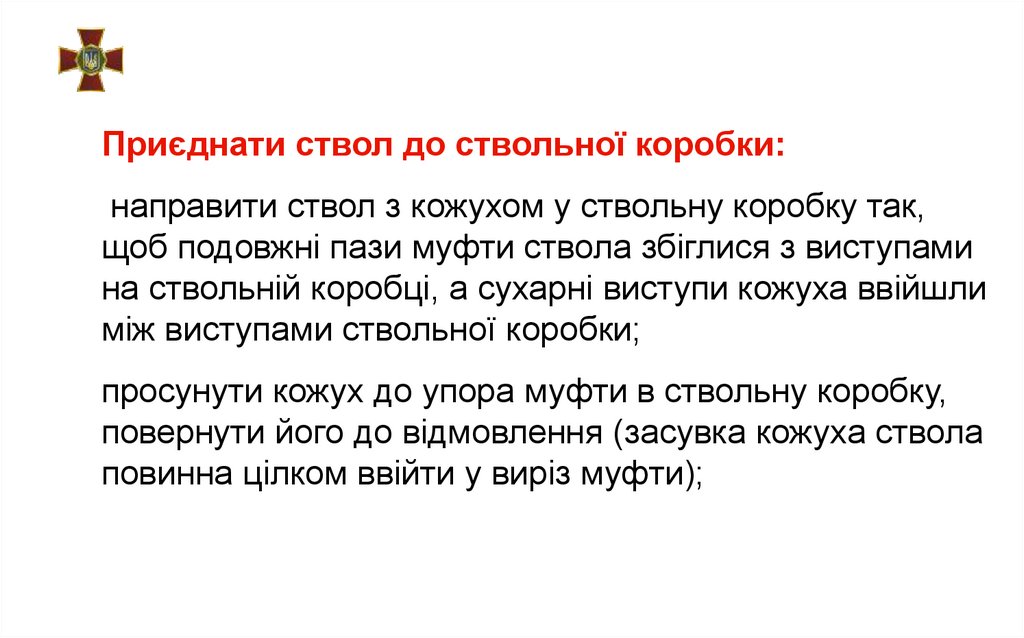

Приєднати ствол до ствольної коробки:
направити ствол з кожухом у ствольну коробку так,
щоб подовжні пази муфти ствола збіглися з виступами
на ствольній коробці, а сухарні виступи кожуха ввійшли
між виступами ствольної коробки;
просунути кожух до упора муфти в ствольну коробку,
повернути його до відмовлення (засувка кожуха ствола
повинна цілком ввійти у виріз муфти);

61.

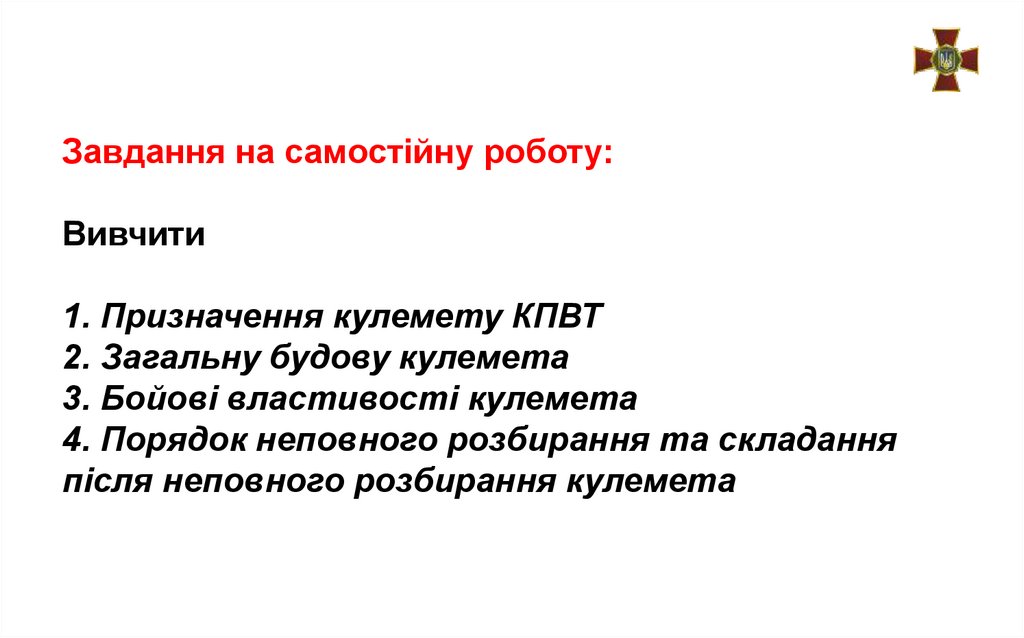

Завдання на самостійну роботу:
Вивчити
1. Призначення кулемету КПВТ
2. Загальну будову кулемета
3. Бойові властивості кулемета
4. Порядок неповного розбирання та складання
після неповного розбирання кулемета

62.

ДЯКУЮ ЗА УВАУ!
