Протокол DHCP (Тема №12)

1. Протокол DHCP

Тема № 12

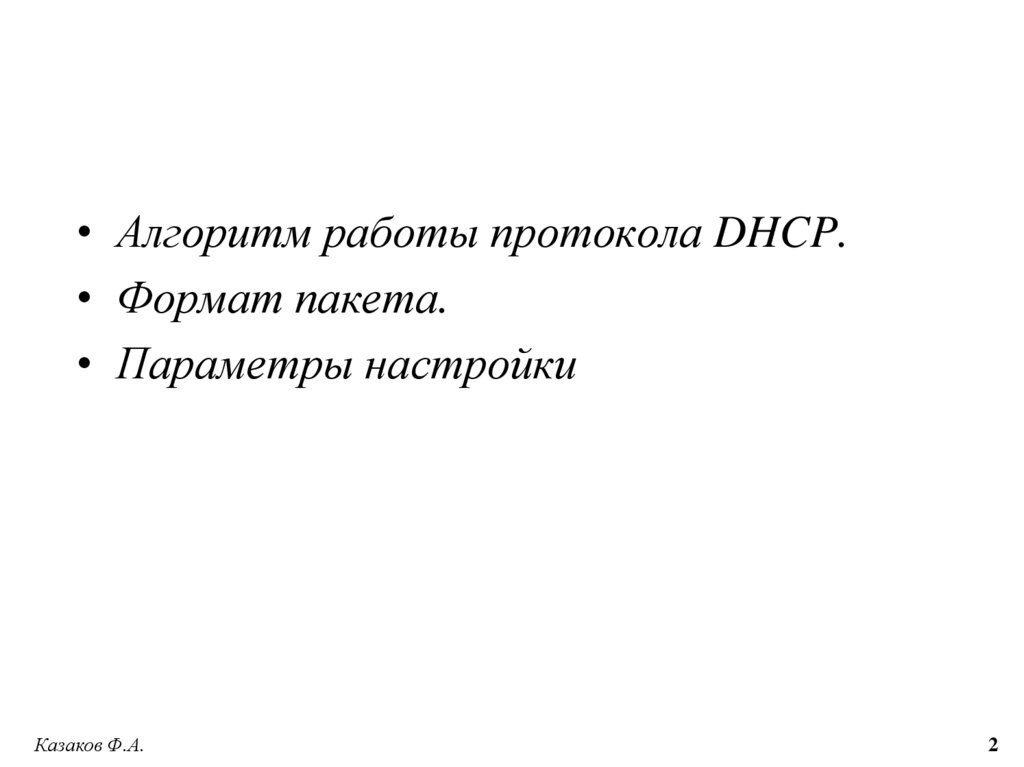

2.

• Алгоритм работы протокола DHCP.
• Формат пакета.
• Параметры настройки
Казаков Ф.А.
2

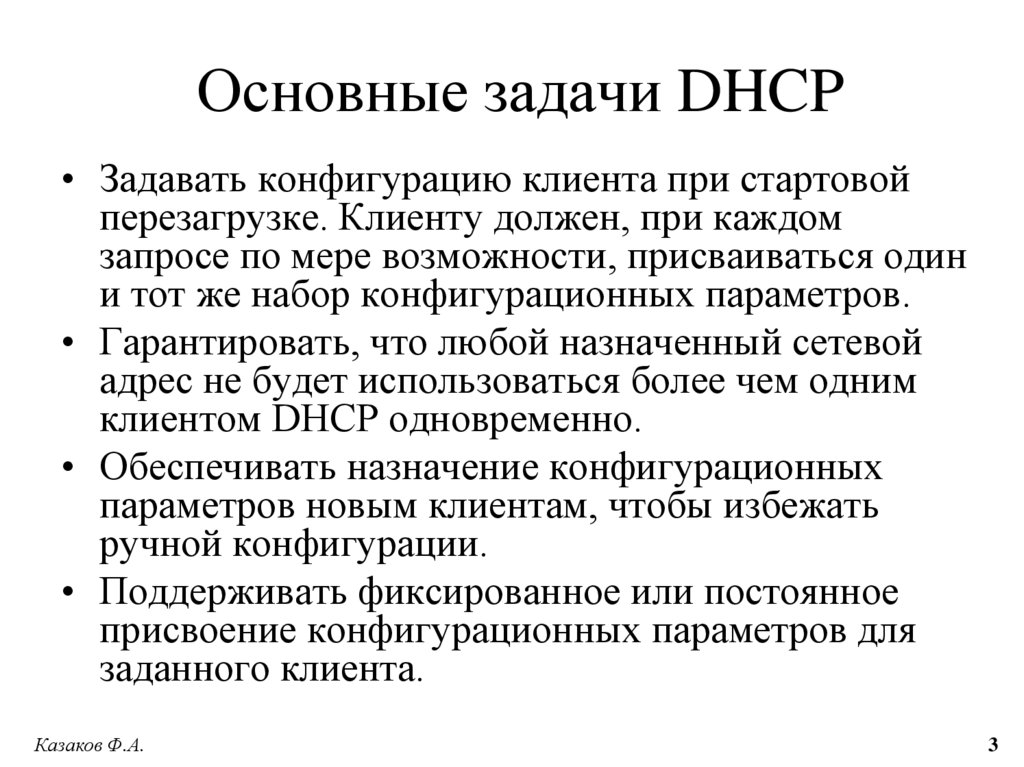

3. Основные задачи DHCP

• Задавать конфигурацию клиента при стартовой
перезагрузке. Клиенту должен, при каждом
запросе по мере возможности, присваиваться один
и тот же набор конфигурационных параметров.
• Гарантировать, что любой назначенный сетевой
адрес не будет использоваться более чем одним
клиентом DHCP одновременно.
• Обеспечивать назначение конфигурационных
параметров новым клиентам, чтобы избежать
ручной конфигурации.
• Поддерживать фиксированное или постоянное
присвоение конфигурационных параметров для
заданного клиента.
Казаков Ф.А.
3

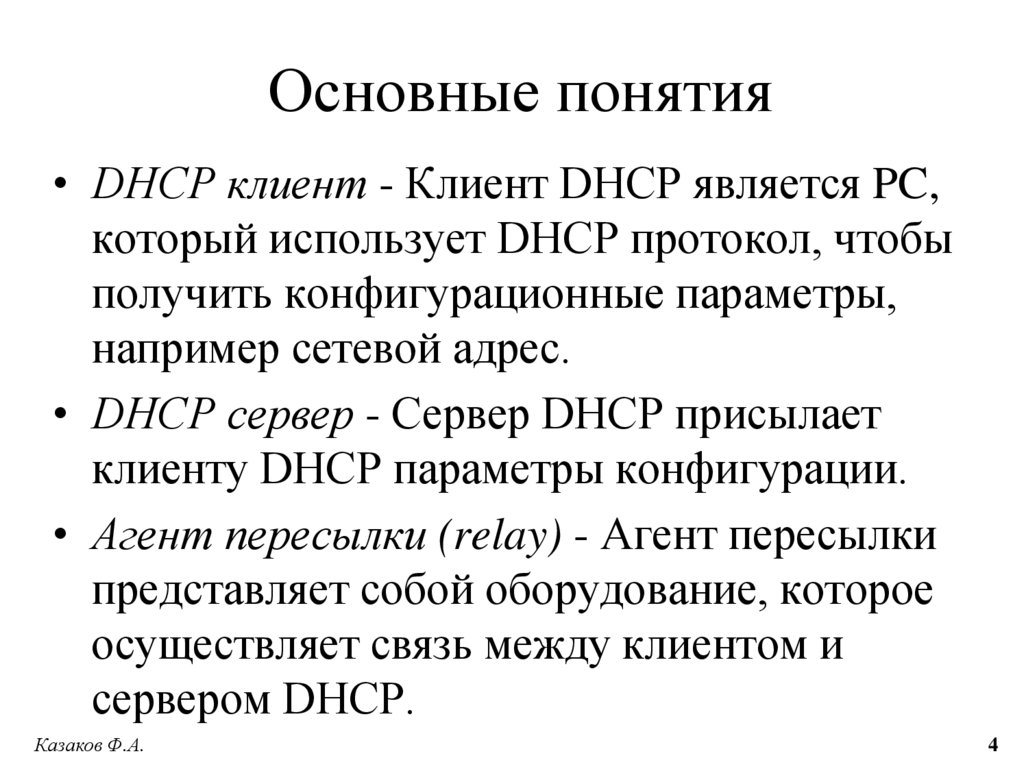

4. Основные понятия

• DHCP клиент - Клиент DHCP является PC,
который использует DHCP протокол, чтобы
получить конфигурационные параметры,
например сетевой адрес.
• DHCP сервер - Сервер DHCP присылает
клиенту DHCP параметры конфигурации.
• Агент пересылки (relay) - Агент пересылки
представляет собой оборудование, которое
осуществляет связь между клиентом и
сервером DHCP.
Казаков Ф.А.
4

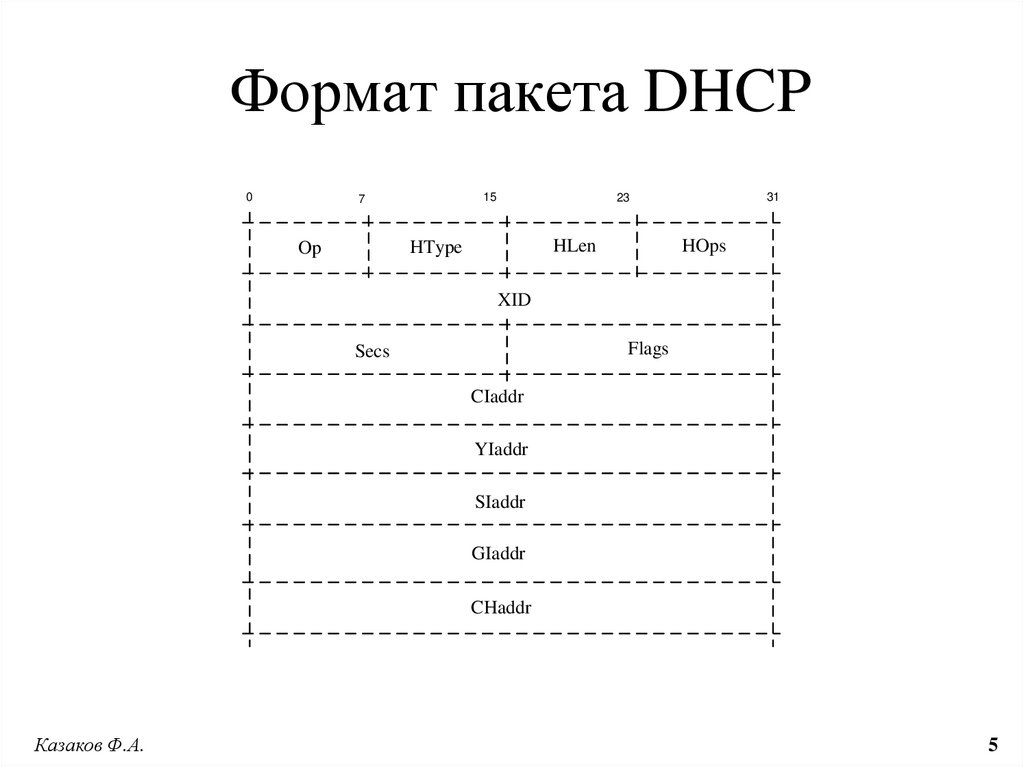

5. Формат пакета DHCP

0
15
7
HLen
HType
Op
31
23
HOps
XID
Flags
Secs
CIaddr
YIaddr
SIaddr
GIaddr
CHaddr
Казаков Ф.А.
5

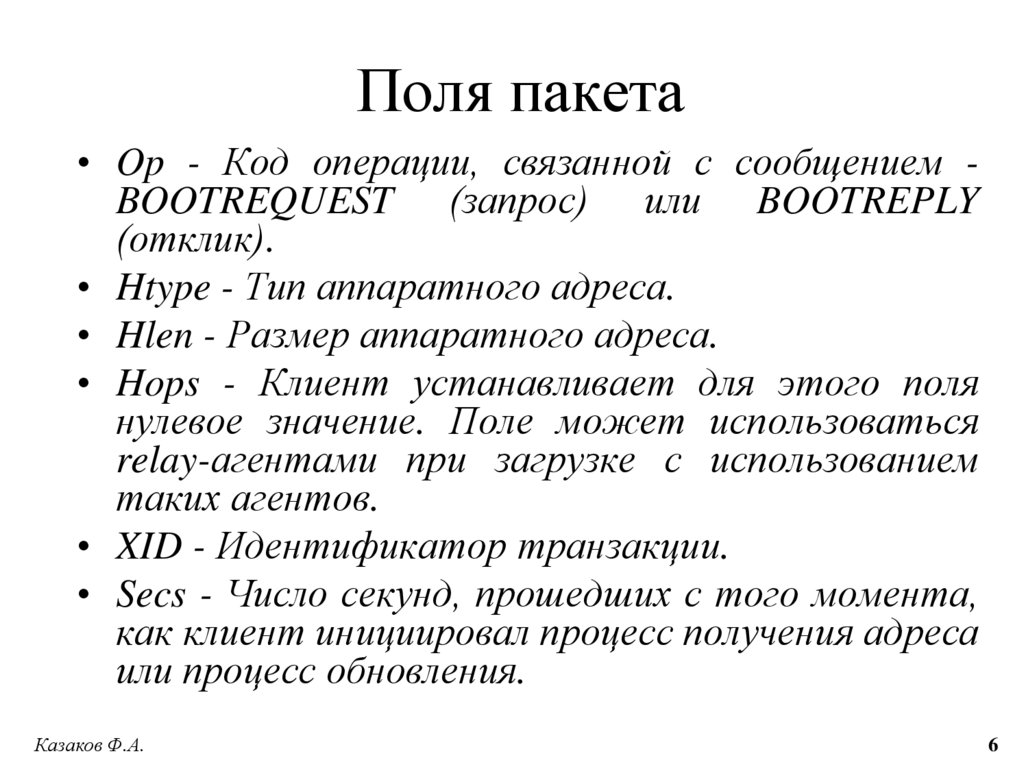

6. Поля пакета

• Op - Код операции, связанной с сообщением BOOTREQUEST (запрос) или BOOTREPLY
(отклик).
• Htype - Тип аппаратного адреса.
• Hlen - Размер аппаратного адреса.
• Hops - Клиент устанавливает для этого поля
нулевое значение. Поле может использоваться
relay-агентами при загрузке с использованием
таких агентов.
• XID - Идентификатор транзакции.
• Secs - Число секунд, прошедших с того момента,
как клиент инициировал процесс получения адреса
или процесс обновления.
Казаков Ф.А.
6

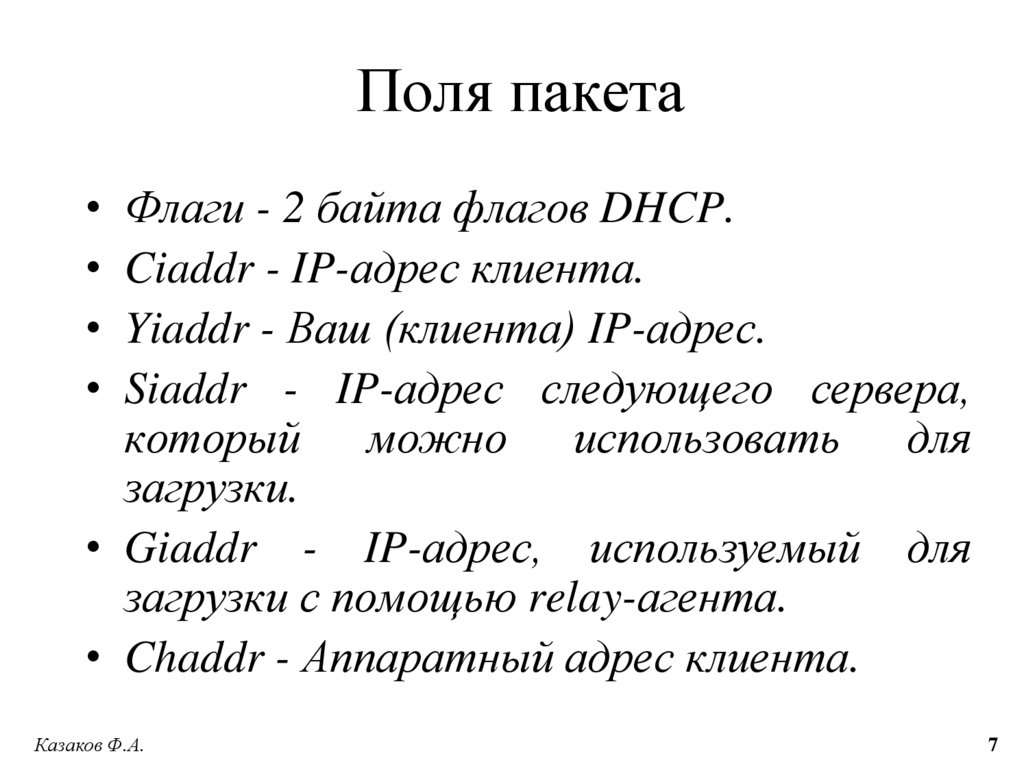

7. Поля пакета

• Флаги - 2 байта флагов DHCP.
• Ciaddr - IP-адрес клиента.
• Yiaddr - Ваш (клиента) IP-адрес.
• Siaddr - IP-адрес следующего сервера,
который можно использовать для
загрузки.
• Giaddr - IP-адрес, используемый для
загрузки с помощью relay-агента.
• Chaddr - Аппаратный адрес клиента.
Казаков Ф.А.
7

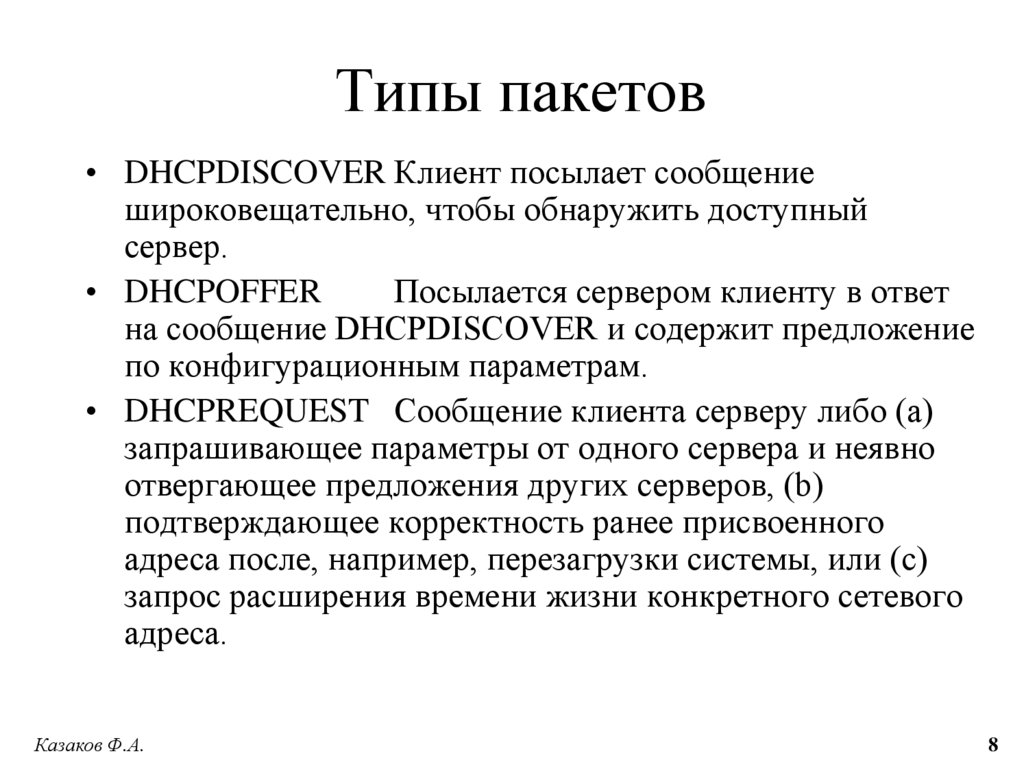

8. Типы пакетов

• DHCPDISCOVER Клиент посылает сообщение
широковещательно, чтобы обнаружить доступный
сервер.
• DHCPOFFER
Посылается сервером клиенту в ответ
на сообщение DHCPDISCOVER и содержит предложение
по конфигурационным параметрам.
• DHCPREQUEST Сообщение клиента серверу либо (a)
запрашивающее параметры от одного сервера и неявно
отвергающее предложения других серверов, (b)
подтверждающее корректность ранее присвоенного
адреса после, например, перезагрузки системы, или (c)
запрос расширения времени жизни конкретного сетевого
адреса.
Казаков Ф.А.
8

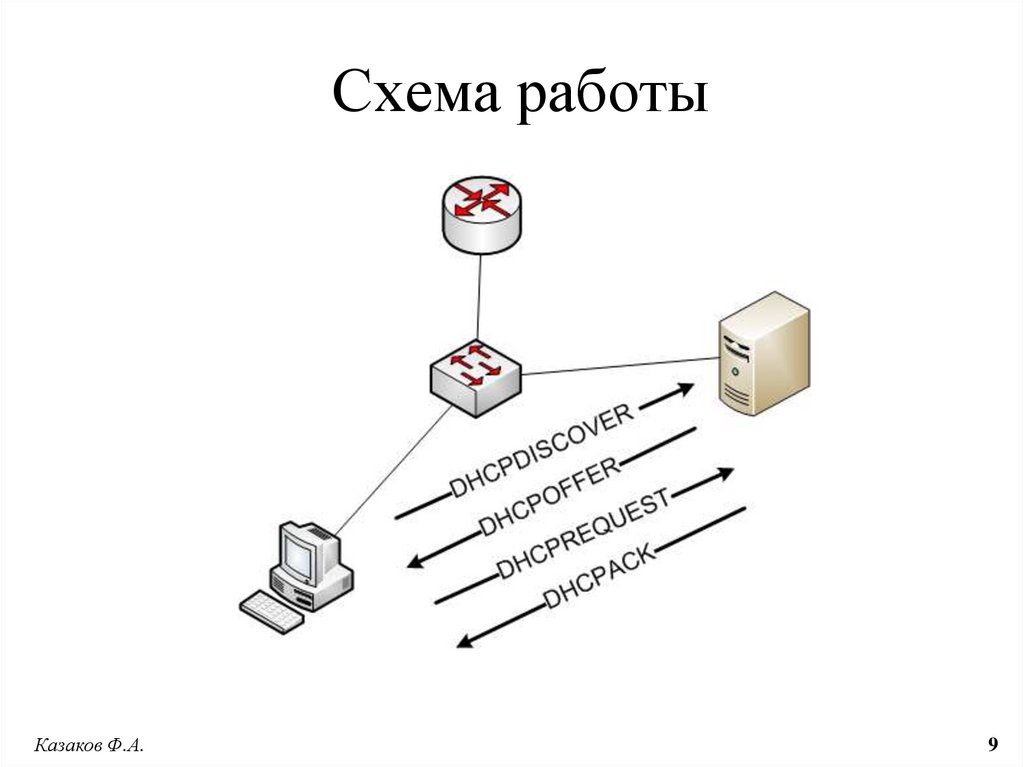

9. Схема работы

Казаков Ф.А.
9

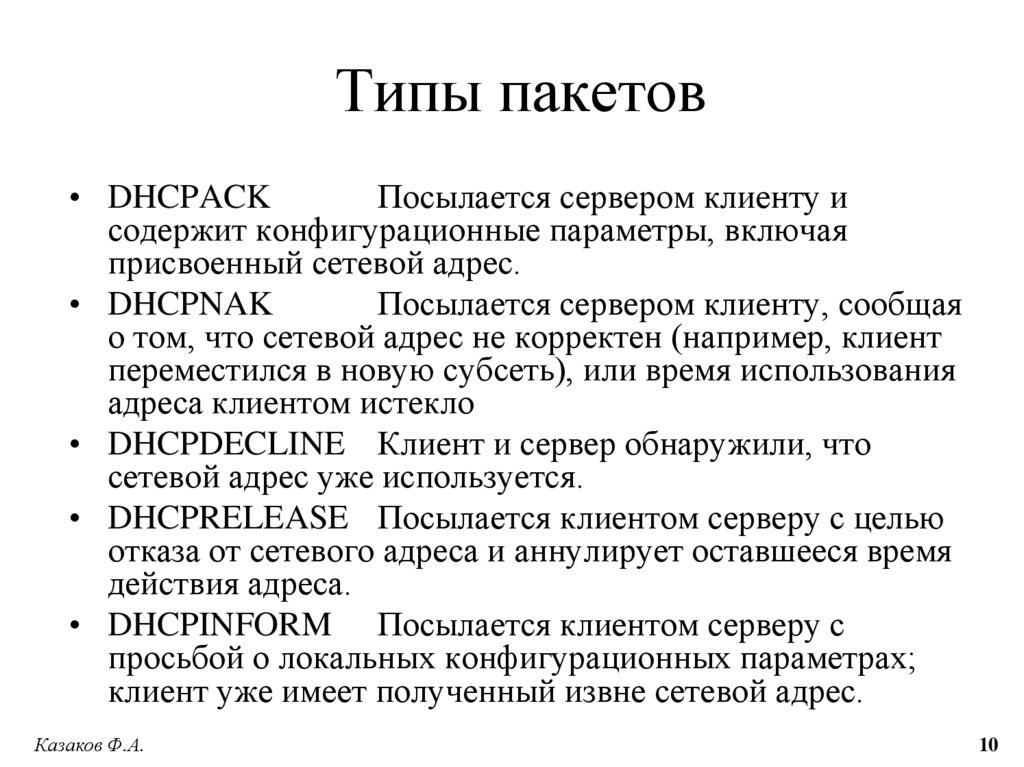

10. Типы пакетов

• DHCPACK
Посылается сервером клиенту и
содержит конфигурационные параметры, включая
присвоенный сетевой адрес.
• DHCPNAK
Посылается сервером клиенту, сообщая
о том, что сетевой адрес не корректен (например, клиент
переместился в новую субсеть), или время использования
адреса клиентом истекло
• DHCPDECLINE Клиент и сервер обнаружили, что
сетевой адрес уже используется.
• DHCPRELEASE Посылается клиентом серверу с целью
отказа от сетевого адреса и аннулирует оставшееся время
действия адреса.
• DHCPINFORM Посылается клиентом серверу с
просьбой о локальных конфигурационных параметрах;
клиент уже имеет полученный извне сетевой адрес.
Казаков Ф.А.
10

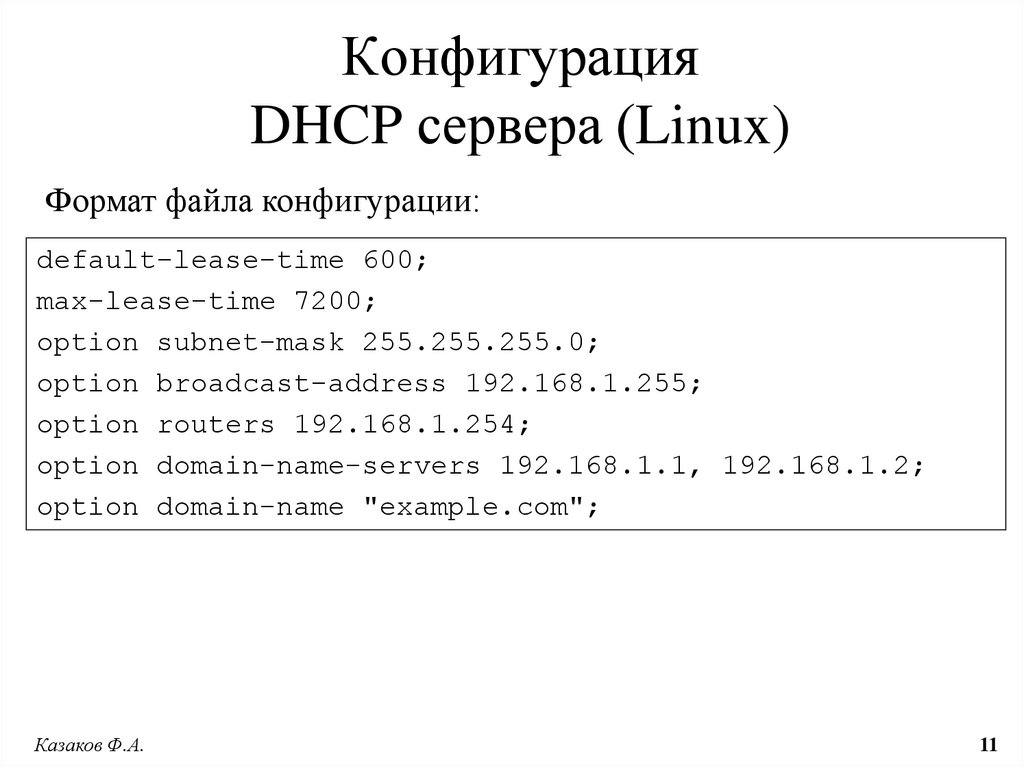

11. Конфигурация DHCP сервера (Linux)

Формат файла конфигурации:
default-lease-time 600;
max-lease-time 7200;
option subnet-mask 255.255.255.0;
option broadcast-address 192.168.1.255;
option routers 192.168.1.254;
option domain-name-servers 192.168.1.1, 192.168.1.2;
option domain-name "example.com";
Казаков Ф.А.
11

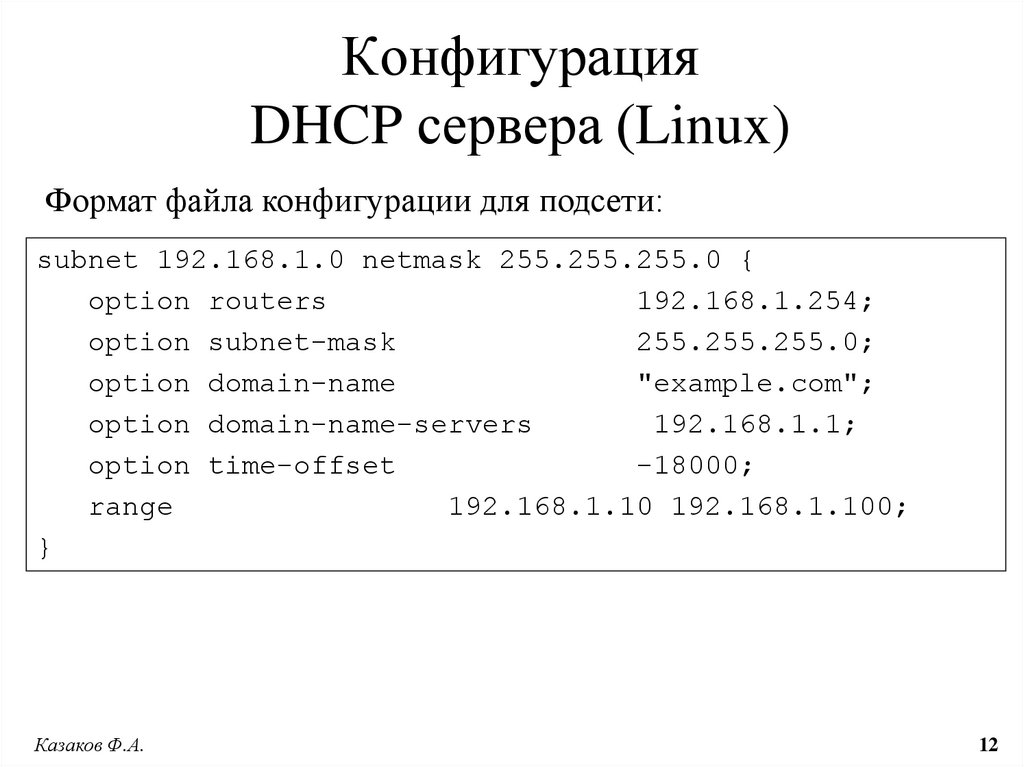

12. Конфигурация DHCP сервера (Linux)

Формат файла конфигурации для подсети:
subnet 192.168.1.0 netmask 255.255.255.0 {
option routers
192.168.1.254;
option subnet-mask
255.255.255.0;
option domain-name
"example.com";
option domain-name-servers
192.168.1.1;
option time-offset
-18000;
range
192.168.1.10 192.168.1.100;
}
Казаков Ф.А.
12

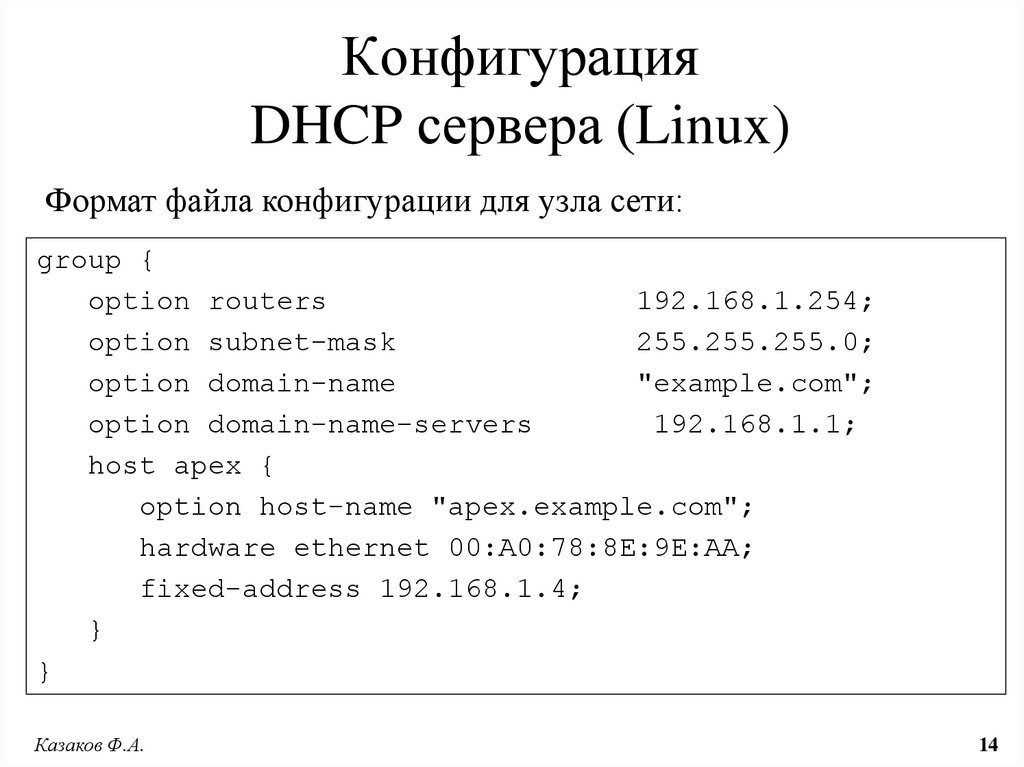

13. Конфигурация DHCP сервера (Linux)

Формат файла конфигурации для узла сети:
group {
option routers
192.168.1.254;
option subnet-mask
255.255.255.0;
option domain-name
"example.com";
option domain-name-servers
192.168.1.1;
host apex {
option host-name "apex.example.com";
hardware ethernet 00:A0:78:8E:9E:AA;
fixed-address 192.168.1.4;
}
}
Казаков Ф.А.
13

14. Конфигурация DHCP сервера (Linux)

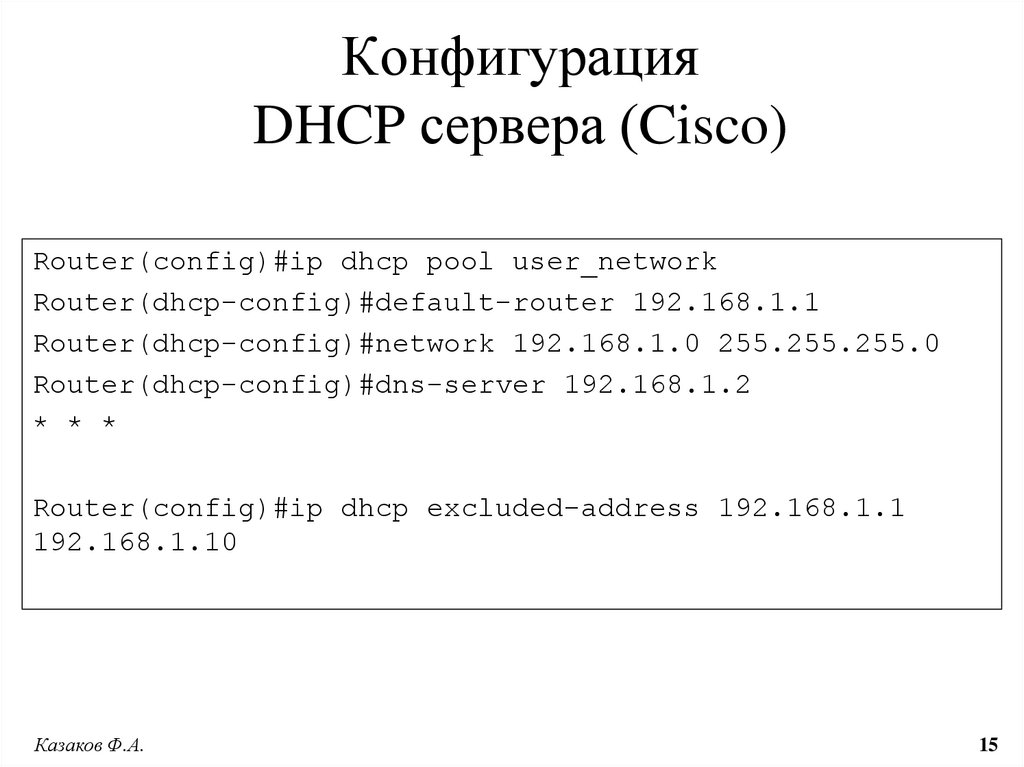

15. Конфигурация DHCP сервера (Cisco)

Router(config)#ip dhcp pool user_network
Router(dhcp-config)#default-router 192.168.1.1
Router(dhcp-config)#network 192.168.1.0 255.255.255.0
Router(dhcp-config)#dns-server 192.168.1.2
* * *
Router(config)#ip dhcp excluded-address 192.168.1.1
192.168.1.10
Казаков Ф.А.
15

16. Опция 82 DHCP (DHCP snooping, Relay)

По умолчанию коммутатор на котором включен DHCP
snooping, вставляет опцию 82 в DHCP-запросы. Коммутатор
может изменять или вставлять опцию 82, даже если клиент и
сервер находятся в одной подсети.
При вставке опции 82, коммутатор фактически вставляет два
значения:
•Remote ID (MAC-адрес или IP-адрес коммутатора). Это
значение можно настраивать;
•Circuit ID (порт с которого пришел запрос). Это значение не
настраивается.
По умолчанию коммутатор, использующий DHCP snooping,
обнаруживает и отбрасывает любой DHCP-запрос содержащий
опцию 82, который он получил через ненадёжный порт.
Казаков Ф.А.
16

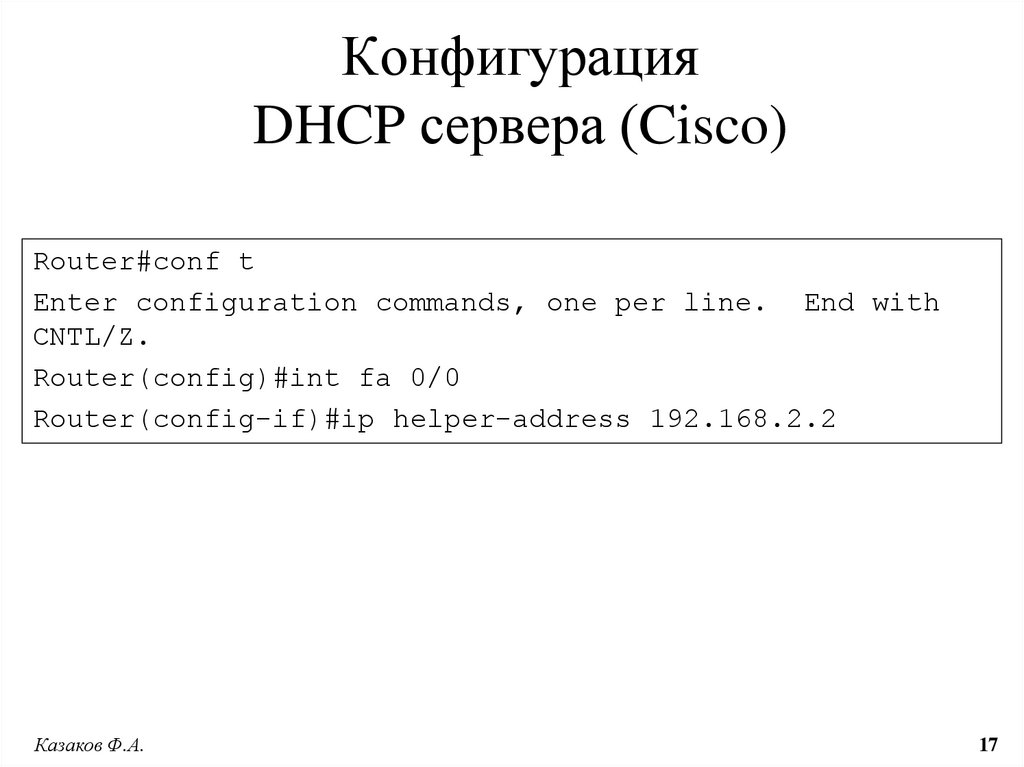

17. Конфигурация DHCP сервера (Cisco)

Router#conf t
Enter configuration commands, one per line. End with
CNTL/Z.
Router(config)#int fa 0/0
Router(config-if)#ip helper-address 192.168.2.2
Казаков Ф.А.
