Типы, виды и характеристики материнских плат

1. Типы , виды и характеристики материнских плат

Выполнил Апозян Ночевкин
Кск-21

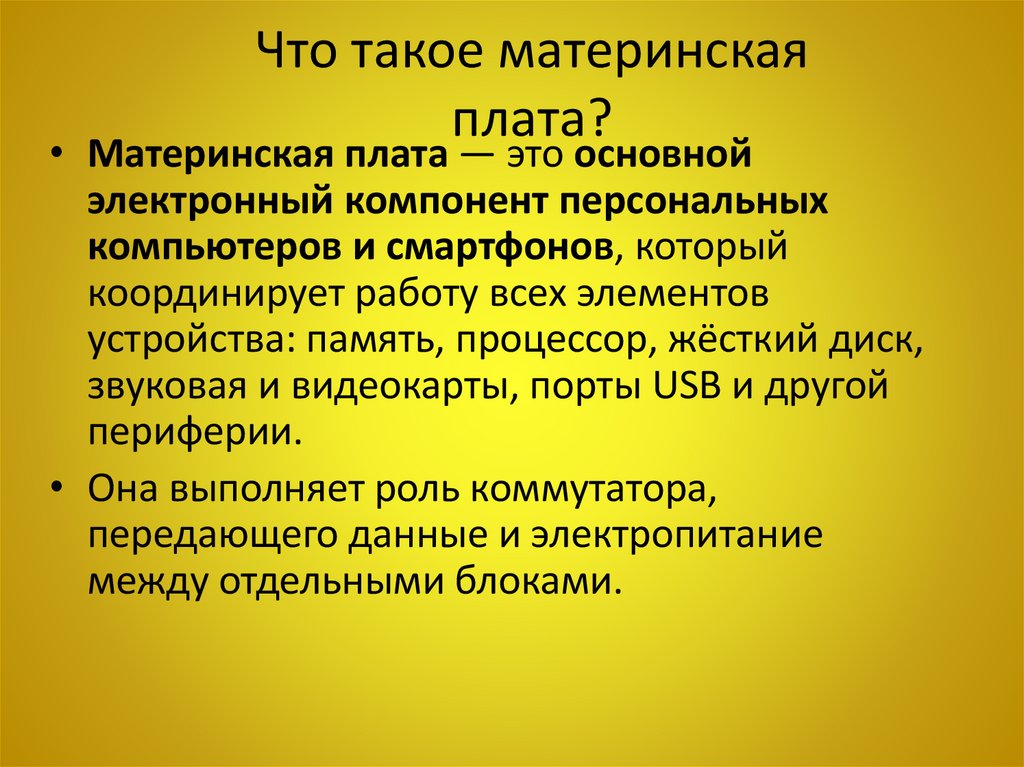

2. Что такое материнская плата?

• Материнская плата — это основной
электронный компонент персональных
компьютеров и смартфонов, который
координирует работу всех элементов
устройства: память, процессор, жёсткий диск,
звуковая и видеокарты, порты USB и другой
периферии.
• Она выполняет роль коммутатора,
передающего данные и электропитание
между отдельными блоками.

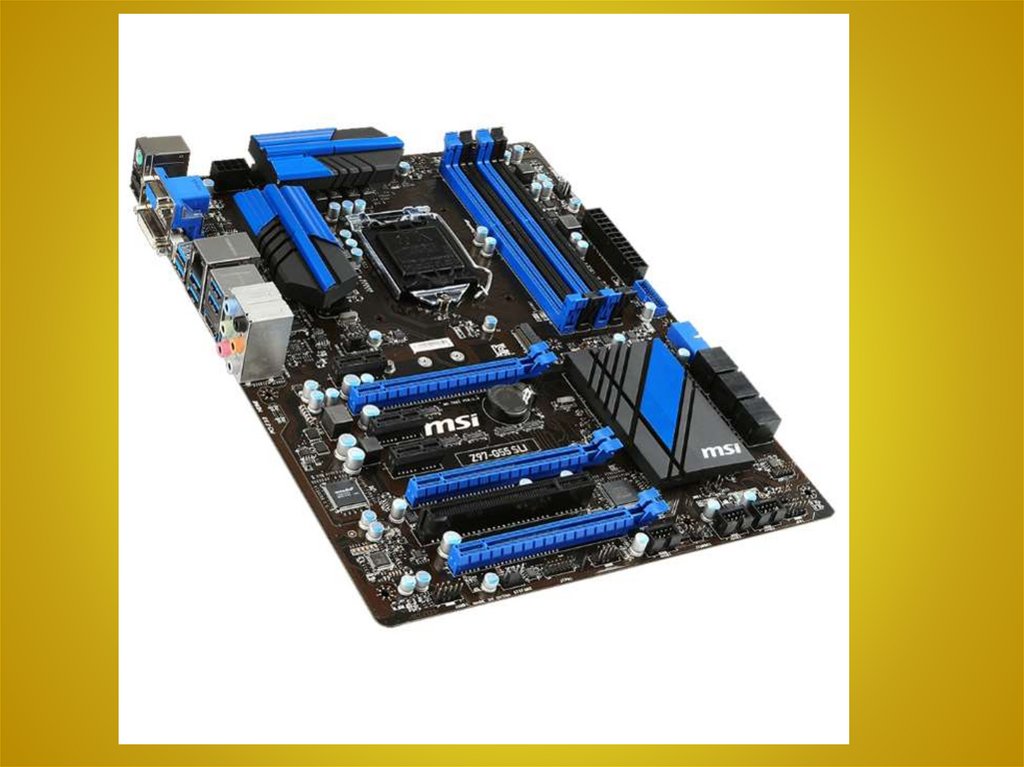

3.

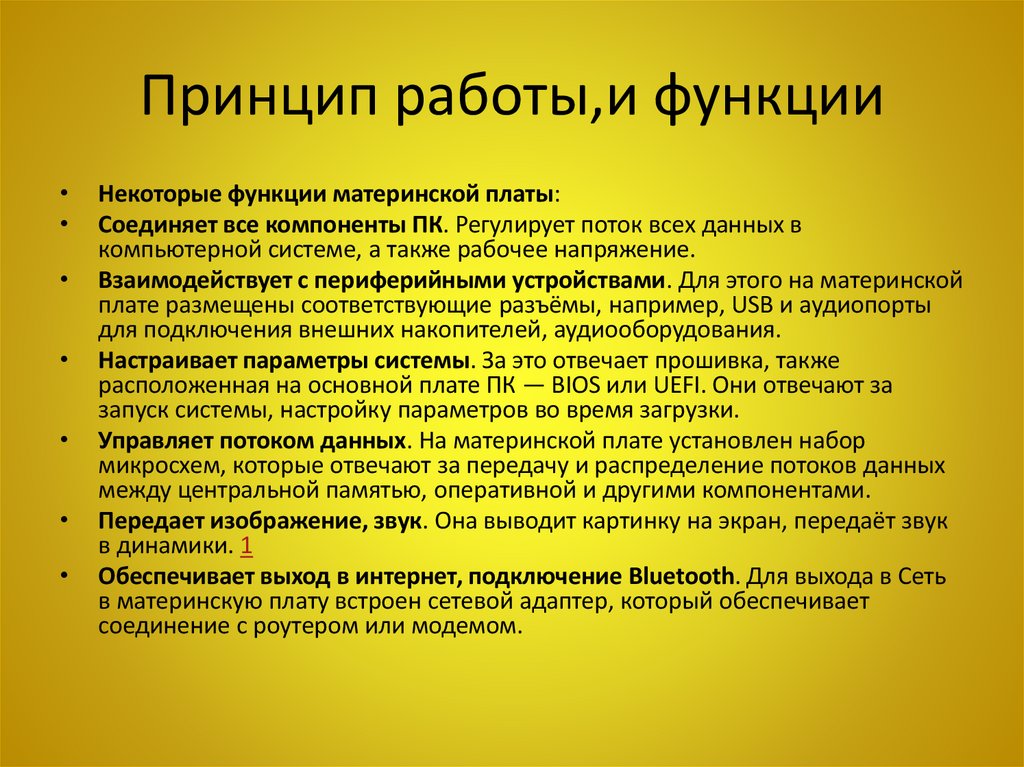

4. Принцип работы,и функции

Некоторые функции материнской платы:
Соединяет все компоненты ПК. Регулирует поток всех данных в
компьютерной системе, а также рабочее напряжение.
Взаимодействует с периферийными устройствами. Для этого на материнской
плате размещены соответствующие разъёмы, например, USB и аудиопорты
для подключения внешних накопителей, аудиооборудования.
Настраивает параметры системы. За это отвечает прошивка, также
расположенная на основной плате ПК — BIOS или UEFI. Они отвечают за
запуск системы, настройку параметров во время загрузки.
Управляет потоком данных. На материнской плате установлен набор
микросхем, которые отвечают за передачу и распределение потоков данных
между центральной памятью, оперативной и другими компонентами.
Передает изображение, звук. Она выводит картинку на экран, передаёт звук
в динамики. 1
Обеспечивает выход в интернет, подключение Bluetooth. Для выхода в Сеть
в материнскую плату встроен сетевой адаптер, который обеспечивает
соединение с роутером или модемом.

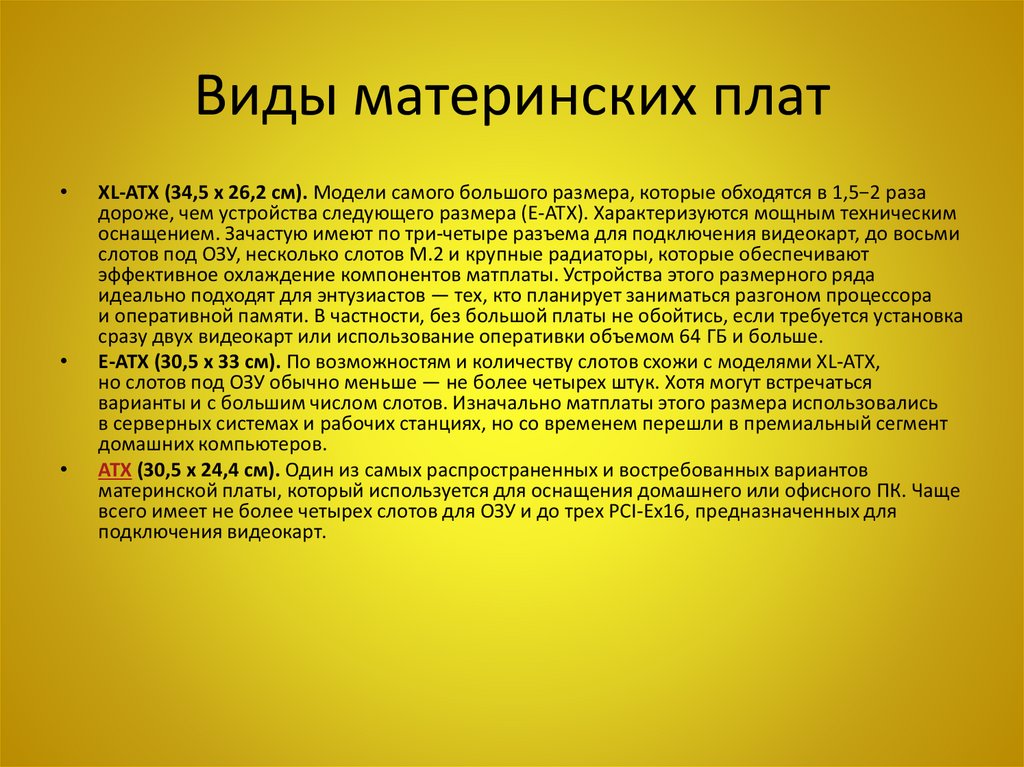

5. Виды материнских плат

XL-ATX (34,5 x 26,2 см). Модели самого большого размера, которые обходятся в 1,5−2 раза
дороже, чем устройства следующего размера (E-ATX). Характеризуются мощным техническим
оснащением. Зачастую имеют по три-четыре разъема для подключения видеокарт, до восьми
слотов под ОЗУ, несколько слотов M.2 и крупные радиаторы, которые обеспечивают
эффективное охлаждение компонентов матплаты. Устройства этого размерного ряда
идеально подходят для энтузиастов — тех, кто планирует заниматься разгоном процессора
и оперативной памяти. В частности, без большой платы не обойтись, если требуется установка
сразу двух видеокарт или использование оперативки объемом 64 ГБ и больше.
E-ATX (30,5 x 33 см). По возможностям и количеству слотов схожи с моделями XL-ATX,
но слотов под ОЗУ обычно меньше — не более четырех штук. Хотя могут встречаться
варианты и с большим числом слотов. Изначально матплаты этого размера использовались
в серверных системах и рабочих станциях, но со временем перешли в премиальный сегмент
домашних компьютеров.
ATX (30,5 x 24,4 см). Один из самых распространенных и востребованных вариантов
материнской платы, который используется для оснащения домашнего или офисного ПК. Чаще
всего имеет не более четырех слотов для ОЗУ и до трех PCI-Ex16, предназначенных для
подключения видеокарт.

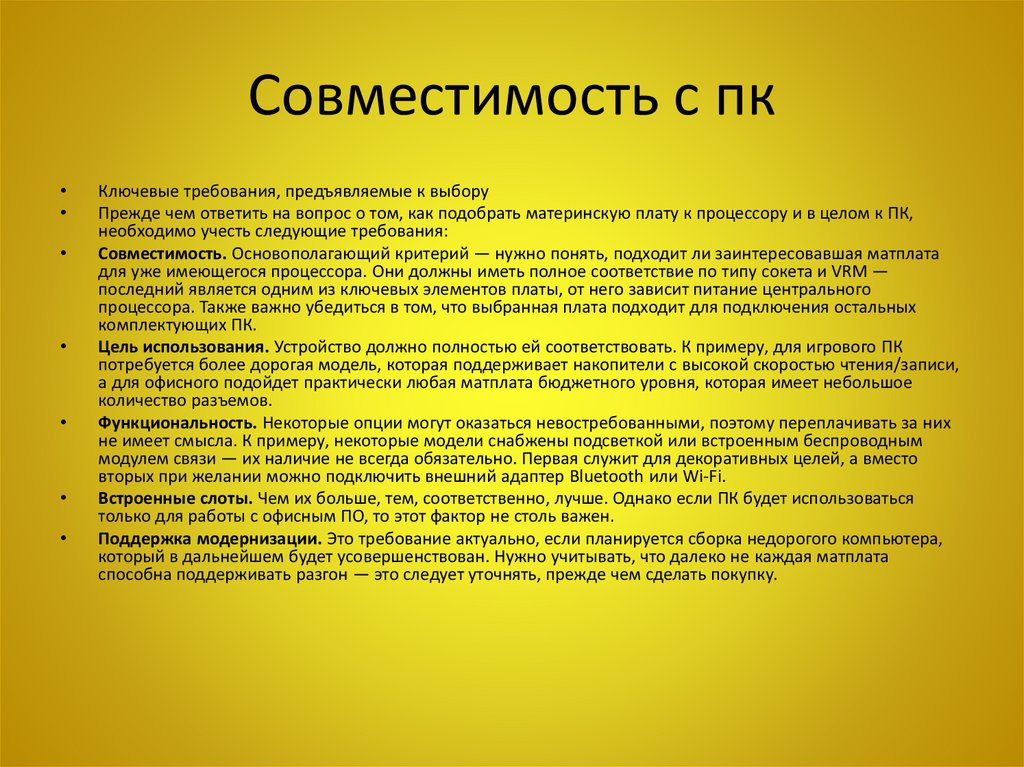

6. Совместимость с пк

Ключевые требования, предъявляемые к выбору
Прежде чем ответить на вопрос о том, как подобрать материнскую плату к процессору и в целом к ПК,
необходимо учесть следующие требования:
Совместимость. Основополагающий критерий — нужно понять, подходит ли заинтересовавшая матплата
для уже имеющегося процессора. Они должны иметь полное соответствие по типу сокета и VRM —
последний является одним из ключевых элементов платы, от него зависит питание центрального
процессора. Также важно убедиться в том, что выбранная плата подходит для подключения остальных
комплектующих ПК.
Цель использования. Устройство должно полностью ей соответствовать. К примеру, для игрового ПК
потребуется более дорогая модель, которая поддерживает накопители с высокой скоростью чтения/записи,
а для офисного подойдет практически любая матплата бюджетного уровня, которая имеет небольшое
количество разъемов.
Функциональность. Некоторые опции могут оказаться невостребованными, поэтому переплачивать за них
не имеет смысла. К примеру, некоторые модели снабжены подсветкой или встроенным беспроводным
модулем связи — их наличие не всегда обязательно. Первая служит для декоративных целей, а вместо
вторых при желании можно подключить внешний адаптер Bluetooth или Wi-Fi.
Встроенные слоты. Чем их больше, тем, соответственно, лучше. Однако если ПК будет использоваться
только для работы с офисным ПО, то этот фактор не столь важен.
Поддержка модернизации. Это требование актуально, если планируется сборка недорогого компьютера,
который в дальнейшем будет усовершенствован. Нужно учитывать, что далеко не каждая матплата
способна поддерживать разгон — это следует уточнять, прежде чем сделать покупку.

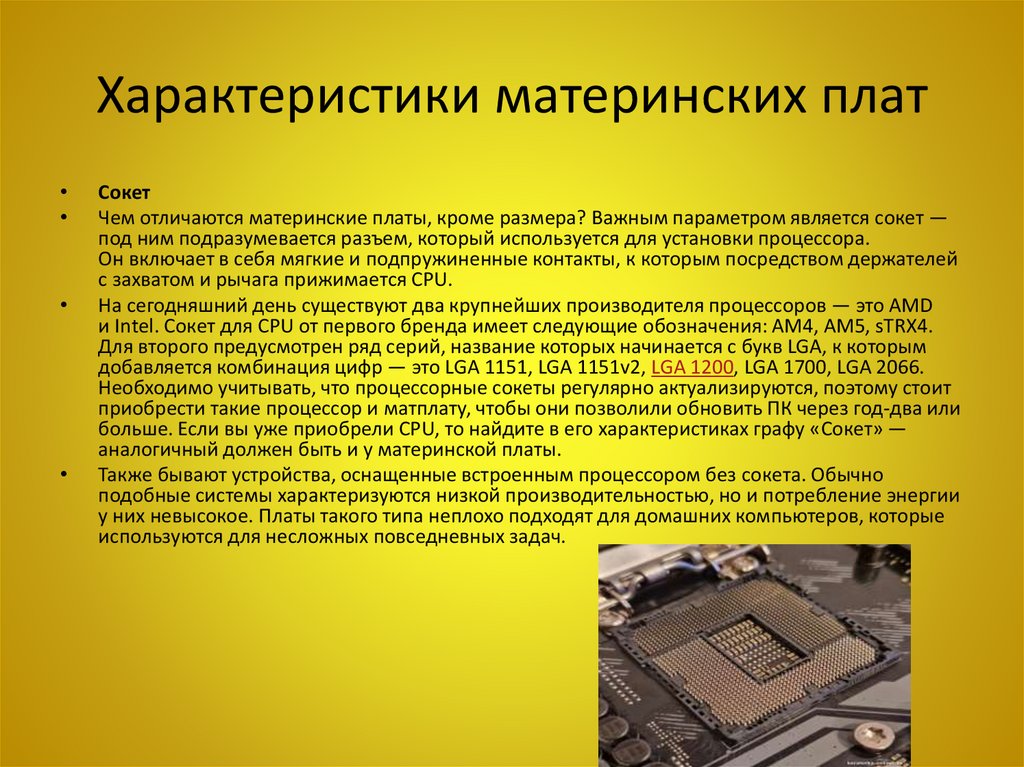

7. Характеристики материнских плат

Сокет
Чем отличаются материнские платы, кроме размера? Важным параметром является сокет —
под ним подразумевается разъем, который используется для установки процессора.
Он включает в себя мягкие и подпружиненные контакты, к которым посредством держателей
с захватом и рычага прижимается CPU.
На сегодняшний день существуют два крупнейших производителя процессоров — это AMD
и Intel. Сокет для CPU от первого бренда имеет следующие обозначения: AM4, AM5, sTRX4.
Для второго предусмотрен ряд серий, название которых начинается с букв LGA, к которым
добавляется комбинация цифр — это LGA 1151, LGA 1151v2, LGA 1200, LGA 1700, LGA 2066.
Необходимо учитывать, что процессорные сокеты регулярно актуализируются, поэтому стоит
приобрести такие процессор и матплату, чтобы они позволили обновить ПК через год-два или
больше. Если вы уже приобрели CPU, то найдите в его характеристиках графу «Сокет» —
аналогичный должен быть и у материнской платы.
Также бывают устройства, оснащенные встроенным процессором без сокета. Обычно
подобные системы характеризуются низкой производительностью, но и потребление энергии
у них невысокое. Платы такого типа неплохо подходят для домашних компьютеров, которые
используются для несложных повседневных задач.

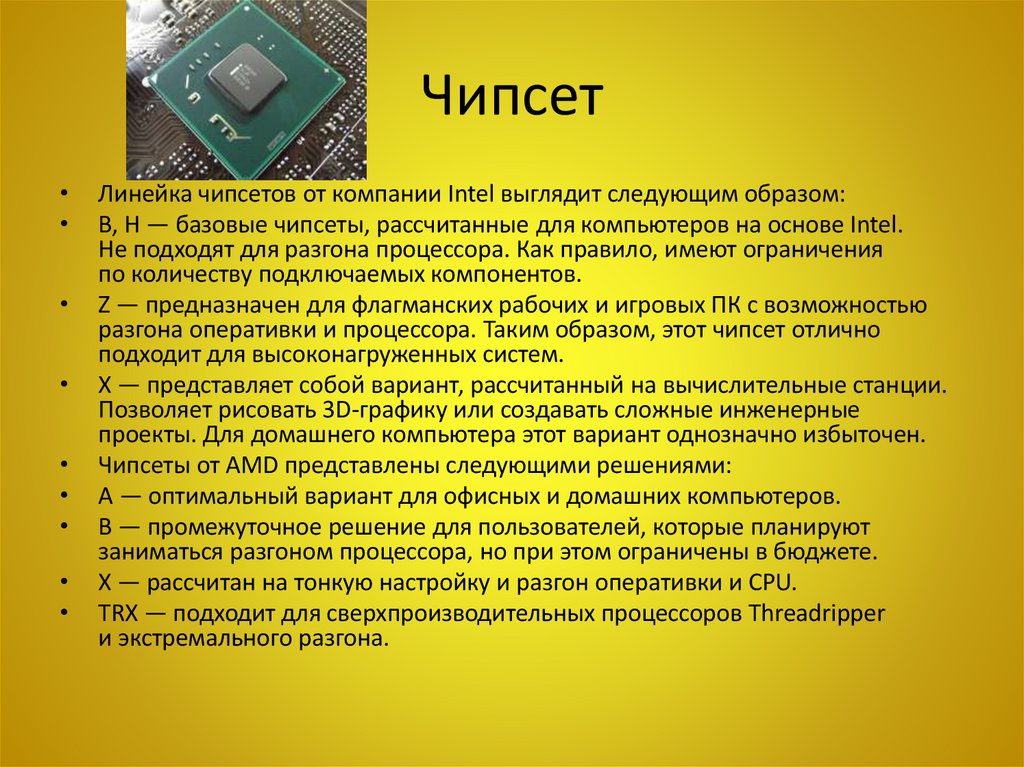

8. Чипсет

Линейка чипсетов от компании Intel выглядит следующим образом:
B, H — базовые чипсеты, рассчитанные для компьютеров на основе Intel.
Не подходят для разгона процессора. Как правило, имеют ограничения
по количеству подключаемых компонентов.
Z — предназначен для флагманских рабочих и игровых ПК с возможностью
разгона оперативки и процессора. Таким образом, этот чипсет отлично
подходит для высоконагруженных систем.
X — представляет собой вариант, рассчитанный на вычислительные станции.
Позволяет рисовать 3D-графику или создавать сложные инженерные
проекты. Для домашнего компьютера этот вариант однозначно избыточен.
Чипсеты от AMD представлены следующими решениями:
A — оптимальный вариант для офисных и домашних компьютеров.
B — промежуточное решение для пользователей, которые планируют
заниматься разгоном процессора, но при этом ограничены в бюджете.
X — рассчитан на тонкую настройку и разгон оперативки и CPU.
TRX — подходит для сверхпроизводительных процессоров Threadripper
и экстремального разгона.

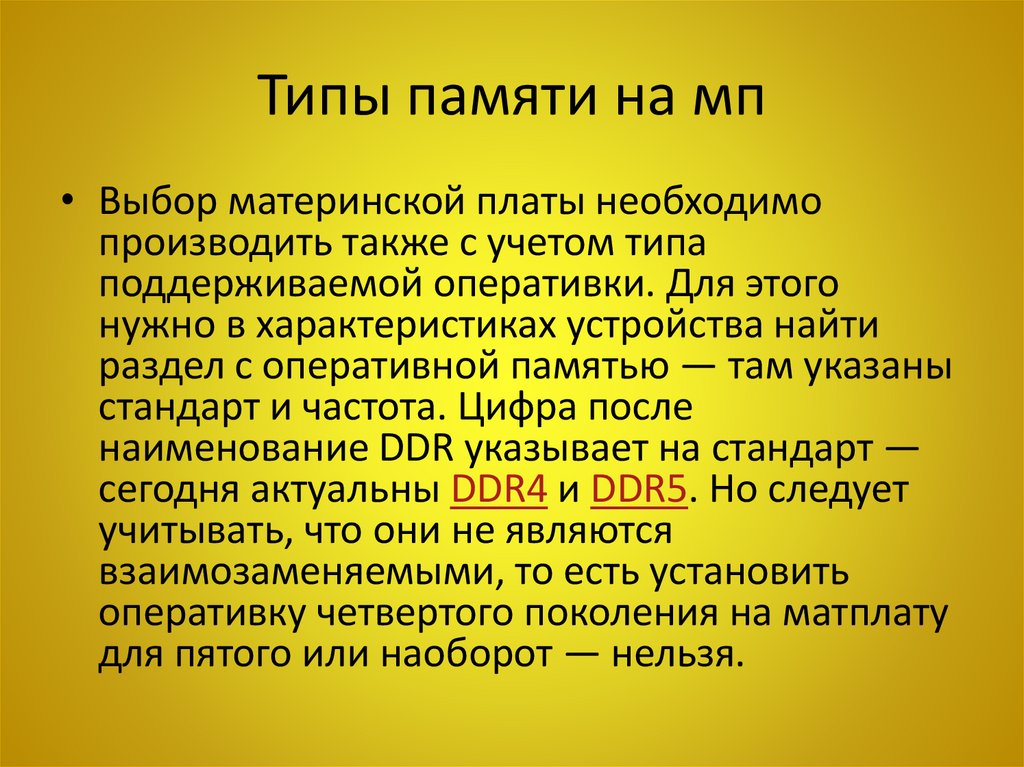

9. Типы памяти на мп

• Выбор материнской платы необходимо
производить также с учетом типа
поддерживаемой оперативки. Для этого
нужно в характеристиках устройства найти
раздел с оперативной памятью — там указаны
стандарт и частота. Цифра после
наименование DDR указывает на стандарт —
сегодня актуальны DDR4 и DDR5. Но следует
учитывать, что они не являются
взаимозаменяемыми, то есть установить
оперативку четвертого поколения на матплату
для пятого или наоборот — нельзя.

10. Конец
