Типы, виды и характеристики материнских плат

1. Типы , виды и характеристики материнских плат

Выполнил Апозян Ночевкин
Кск-21

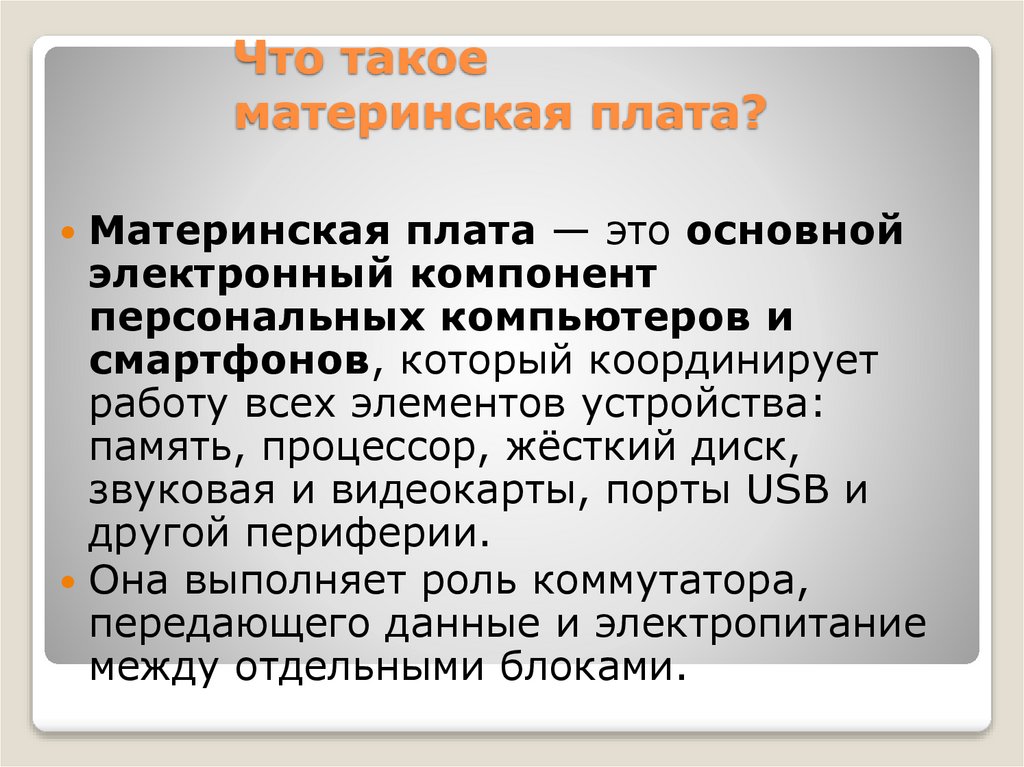

2. Что такое материнская плата?

Материнская плата — это основной
электронный компонент
персональных компьютеров и
смартфонов, который координирует
работу всех элементов устройства:
память, процессор, жёсткий диск,
звуковая и видеокарты, порты USB и
другой периферии.
Она выполняет роль коммутатора,
передающего данные и электропитание
между отдельными блоками.

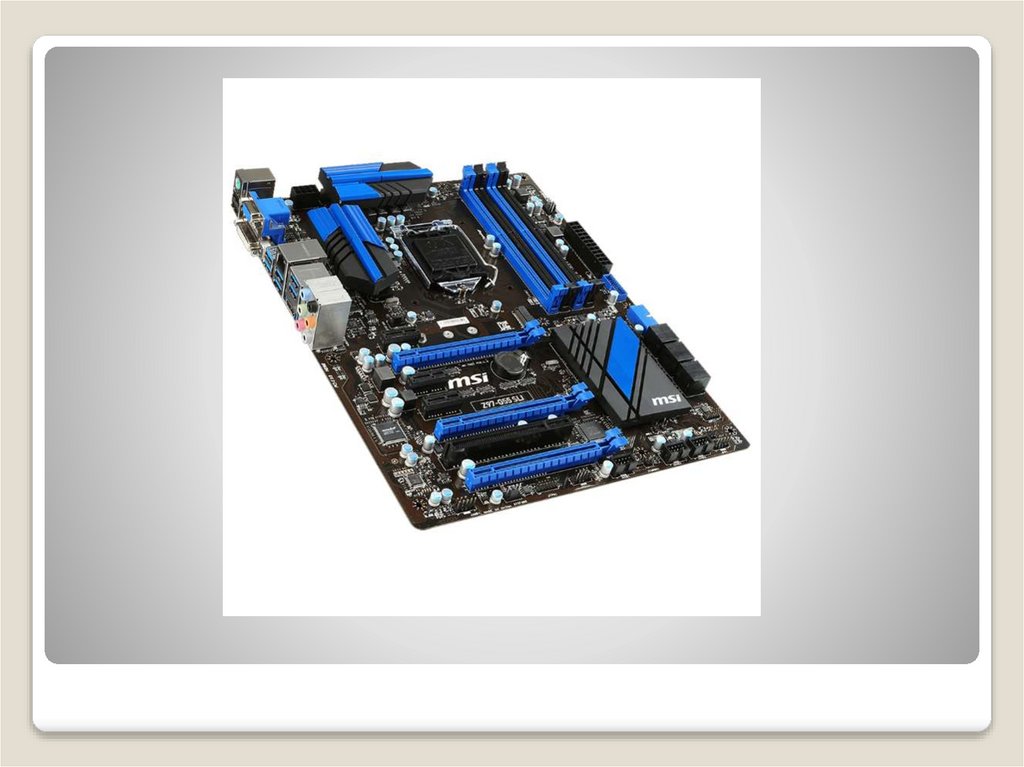

3.

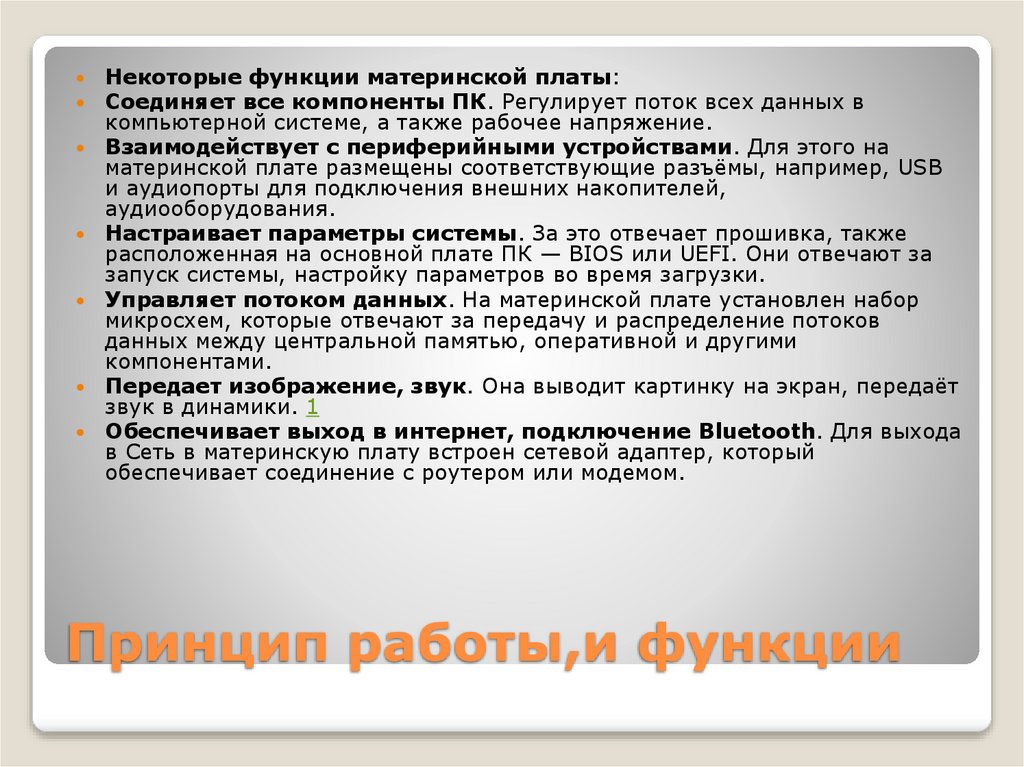

4. Принцип работы,и функции

Некоторые функции материнской платы:
Соединяет все компоненты ПК. Регулирует поток всех данных в
компьютерной системе, а также рабочее напряжение.
Взаимодействует с периферийными устройствами. Для этого на
материнской плате размещены соответствующие разъёмы, например, USB
и аудиопорты для подключения внешних накопителей,
аудиооборудования.
Настраивает параметры системы. За это отвечает прошивка, также
расположенная на основной плате ПК — BIOS или UEFI. Они отвечают за
запуск системы, настройку параметров во время загрузки.
Управляет потоком данных. На материнской плате установлен набор
микросхем, которые отвечают за передачу и распределение потоков
данных между центральной памятью, оперативной и другими
компонентами.
Передает изображение, звук. Она выводит картинку на экран, передаёт
звук в динамики. 1
Обеспечивает выход в интернет, подключение Bluetooth. Для выхода
в Сеть в материнскую плату встроен сетевой адаптер, который
обеспечивает соединение с роутером или модемом.
Принцип работы,и функции

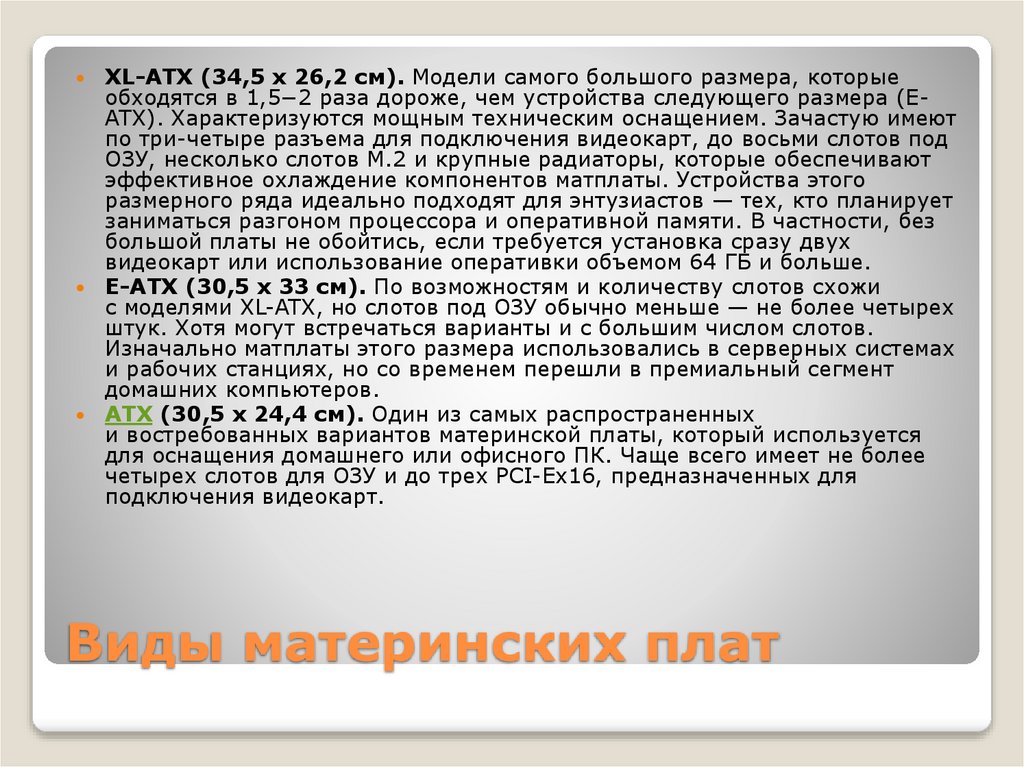

5. Виды материнских плат

XL-ATX (34,5 x 26,2 см). Модели самого большого размера, которые
обходятся в 1,5−2 раза дороже, чем устройства следующего размера (EATX). Характеризуются мощным техническим оснащением. Зачастую имеют
по три-четыре разъема для подключения видеокарт, до восьми слотов под
ОЗУ, несколько слотов M.2 и крупные радиаторы, которые обеспечивают
эффективное охлаждение компонентов матплаты. Устройства этого
размерного ряда идеально подходят для энтузиастов — тех, кто планирует
заниматься разгоном процессора и оперативной памяти. В частности, без
большой платы не обойтись, если требуется установка сразу двух
видеокарт или использование оперативки объемом 64 ГБ и больше.
E-ATX (30,5 x 33 см). По возможностям и количеству слотов схожи
с моделями XL-ATX, но слотов под ОЗУ обычно меньше — не более четырех
штук. Хотя могут встречаться варианты и с большим числом слотов.
Изначально матплаты этого размера использовались в серверных системах
и рабочих станциях, но со временем перешли в премиальный сегмент
домашних компьютеров.
ATX (30,5 x 24,4 см). Один из самых распространенных
и востребованных вариантов материнской платы, который используется
для оснащения домашнего или офисного ПК. Чаще всего имеет не более
четырех слотов для ОЗУ и до трех PCI-Ex16, предназначенных для
подключения видеокарт.
Виды материнских плат

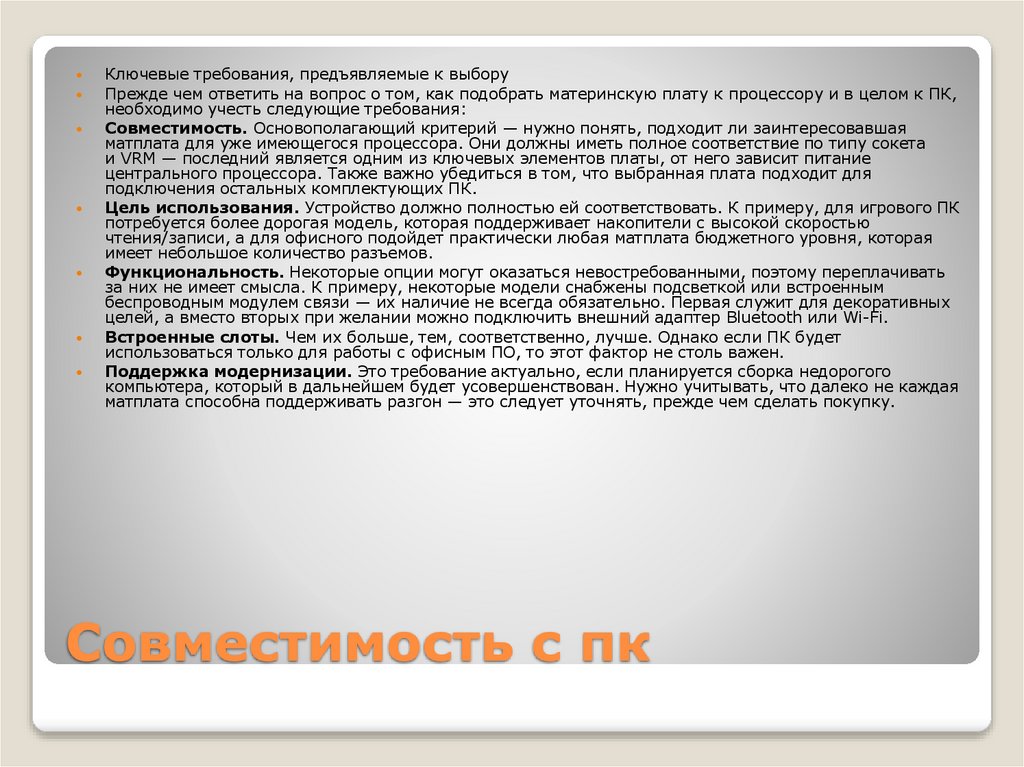

6. Совместимость с пк

Ключевые требования, предъявляемые к выбору
Прежде чем ответить на вопрос о том, как подобрать материнскую плату к процессору и в целом к ПК,
необходимо учесть следующие требования:
Совместимость. Основополагающий критерий — нужно понять, подходит ли заинтересовавшая
матплата для уже имеющегося процессора. Они должны иметь полное соответствие по типу сокета
и VRM — последний является одним из ключевых элементов платы, от него зависит питание
центрального процессора. Также важно убедиться в том, что выбранная плата подходит для
подключения остальных комплектующих ПК.
Цель использования. Устройство должно полностью ей соответствовать. К примеру, для игрового ПК
потребуется более дорогая модель, которая поддерживает накопители с высокой скоростью
чтения/записи, а для офисного подойдет практически любая матплата бюджетного уровня, которая
имеет небольшое количество разъемов.
Функциональность. Некоторые опции могут оказаться невостребованными, поэтому переплачивать
за них не имеет смысла. К примеру, некоторые модели снабжены подсветкой или встроенным
беспроводным модулем связи — их наличие не всегда обязательно. Первая служит для декоративных
целей, а вместо вторых при желании можно подключить внешний адаптер Bluetooth или Wi-Fi.
Встроенные слоты. Чем их больше, тем, соответственно, лучше. Однако если ПК будет
использоваться только для работы с офисным ПО, то этот фактор не столь важен.
Поддержка модернизации. Это требование актуально, если планируется сборка недорогого
компьютера, который в дальнейшем будет усовершенствован. Нужно учитывать, что далеко не каждая
матплата способна поддерживать разгон — это следует уточнять, прежде чем сделать покупку.
Совместимость с пк

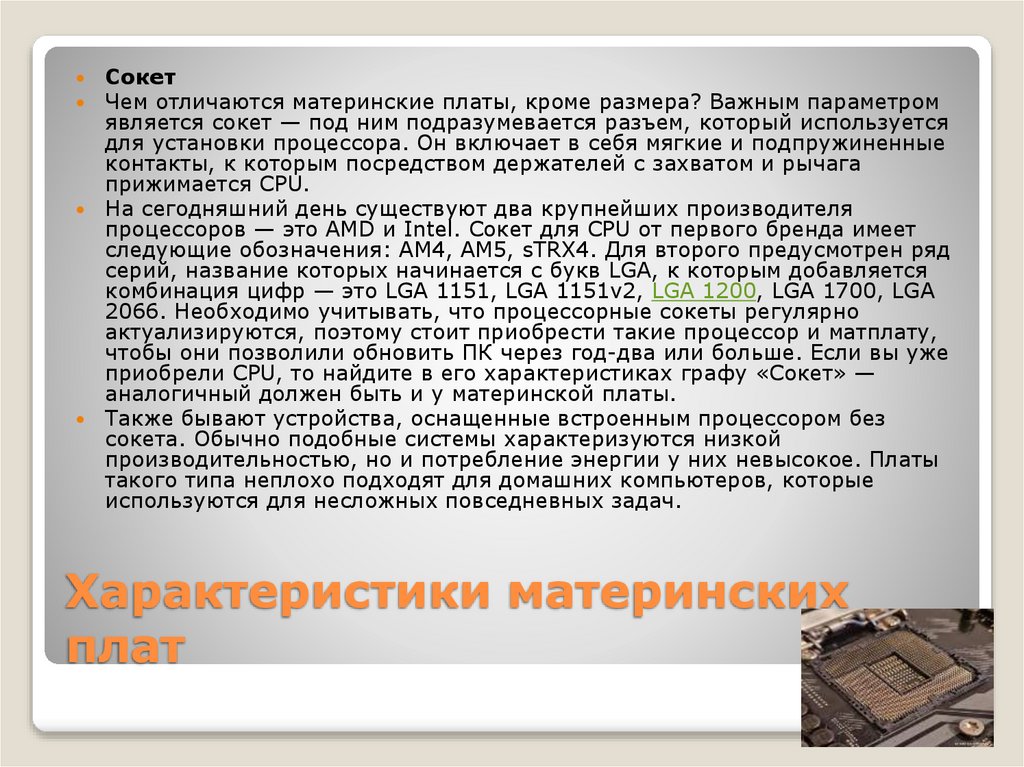

7. Характеристики материнских плат

Сокет
Чем отличаются материнские платы, кроме размера? Важным параметром
является сокет — под ним подразумевается разъем, который используется
для установки процессора. Он включает в себя мягкие и подпружиненные
контакты, к которым посредством держателей с захватом и рычага
прижимается CPU.
На сегодняшний день существуют два крупнейших производителя
процессоров — это AMD и Intel. Сокет для CPU от первого бренда имеет
следующие обозначения: AM4, AM5, sTRX4. Для второго предусмотрен ряд
серий, название которых начинается с букв LGA, к которым добавляется
комбинация цифр — это LGA 1151, LGA 1151v2, LGA 1200, LGA 1700, LGA
2066. Необходимо учитывать, что процессорные сокеты регулярно
актуализируются, поэтому стоит приобрести такие процессор и матплату,
чтобы они позволили обновить ПК через год-два или больше. Если вы уже
приобрели CPU, то найдите в его характеристиках графу «Сокет» —
аналогичный должен быть и у материнской платы.
Также бывают устройства, оснащенные встроенным процессором без
сокета. Обычно подобные системы характеризуются низкой
производительностью, но и потребление энергии у них невысокое. Платы
такого типа неплохо подходят для домашних компьютеров, которые
используются для несложных повседневных задач.
Характеристики материнских
плат

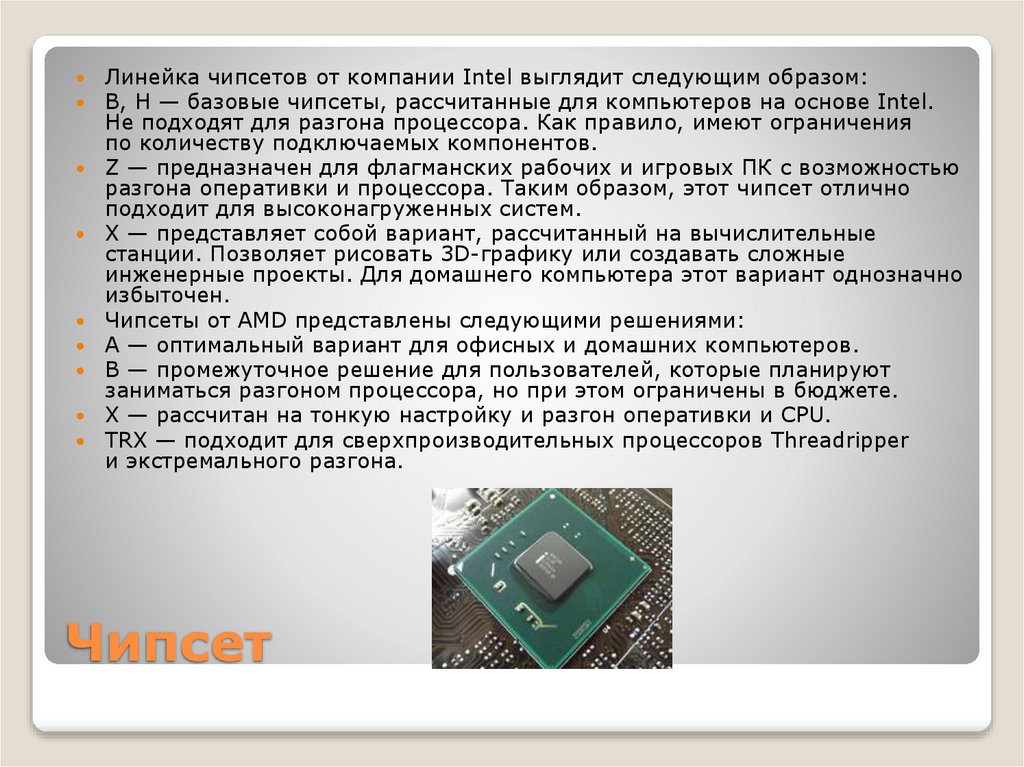

8. Чипсет

Линейка чипсетов от компании Intel выглядит следующим образом:
B, H — базовые чипсеты, рассчитанные для компьютеров на основе Intel.
Не подходят для разгона процессора. Как правило, имеют ограничения
по количеству подключаемых компонентов.
Z — предназначен для флагманских рабочих и игровых ПК с возможностью
разгона оперативки и процессора. Таким образом, этот чипсет отлично
подходит для высоконагруженных систем.
X — представляет собой вариант, рассчитанный на вычислительные
станции. Позволяет рисовать 3D-графику или создавать сложные
инженерные проекты. Для домашнего компьютера этот вариант однозначно
избыточен.
Чипсеты от AMD представлены следующими решениями:
A — оптимальный вариант для офисных и домашних компьютеров.
B — промежуточное решение для пользователей, которые планируют
заниматься разгоном процессора, но при этом ограничены в бюджете.
X — рассчитан на тонкую настройку и разгон оперативки и CPU.
TRX — подходит для сверхпроизводительных процессоров Threadripper
и экстремального разгона.
Чипсет

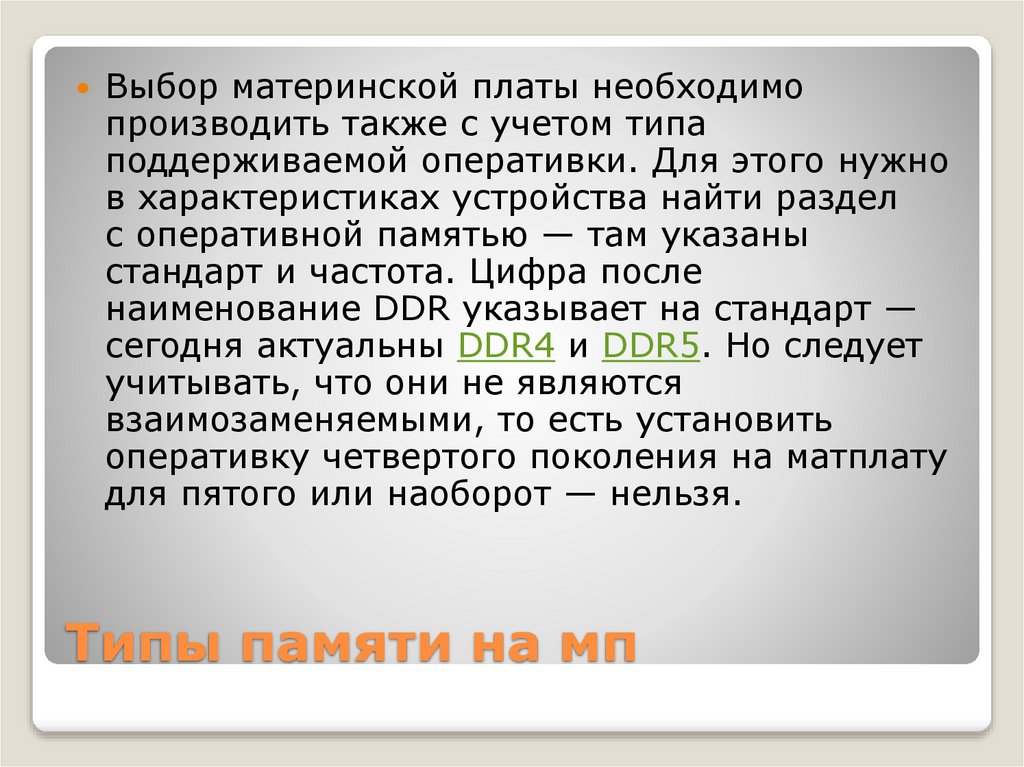

9. Типы памяти на мп

Выбор материнской платы необходимо
производить также с учетом типа
поддерживаемой оперативки. Для этого нужно
в характеристиках устройства найти раздел
с оперативной памятью — там указаны
стандарт и частота. Цифра после
наименование DDR указывает на стандарт —
сегодня актуальны DDR4 и DDR5. Но следует
учитывать, что они не являются
взаимозаменяемыми, то есть установить
оперативку четвертого поколения на матплату
для пятого или наоборот — нельзя.
Типы памяти на мп

10. Конец
