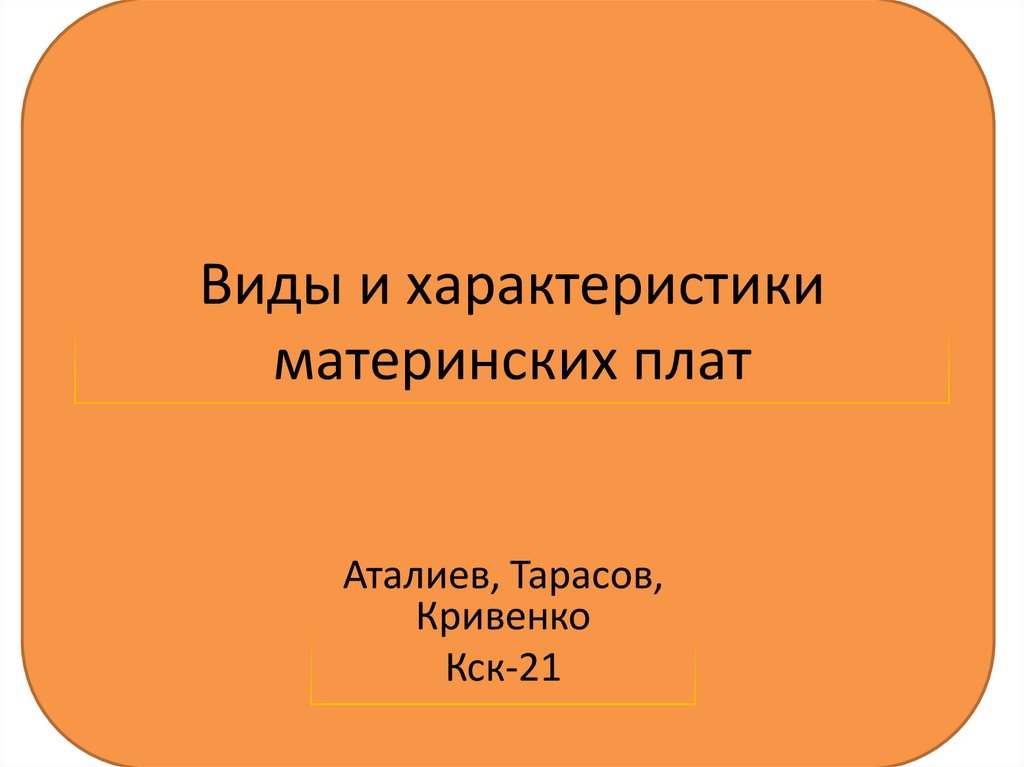

Виды и характеристики материнских плат

1. Виды и характеристики материнских плат

Аталиев, Тарасов,
Кривенко
Кск-21

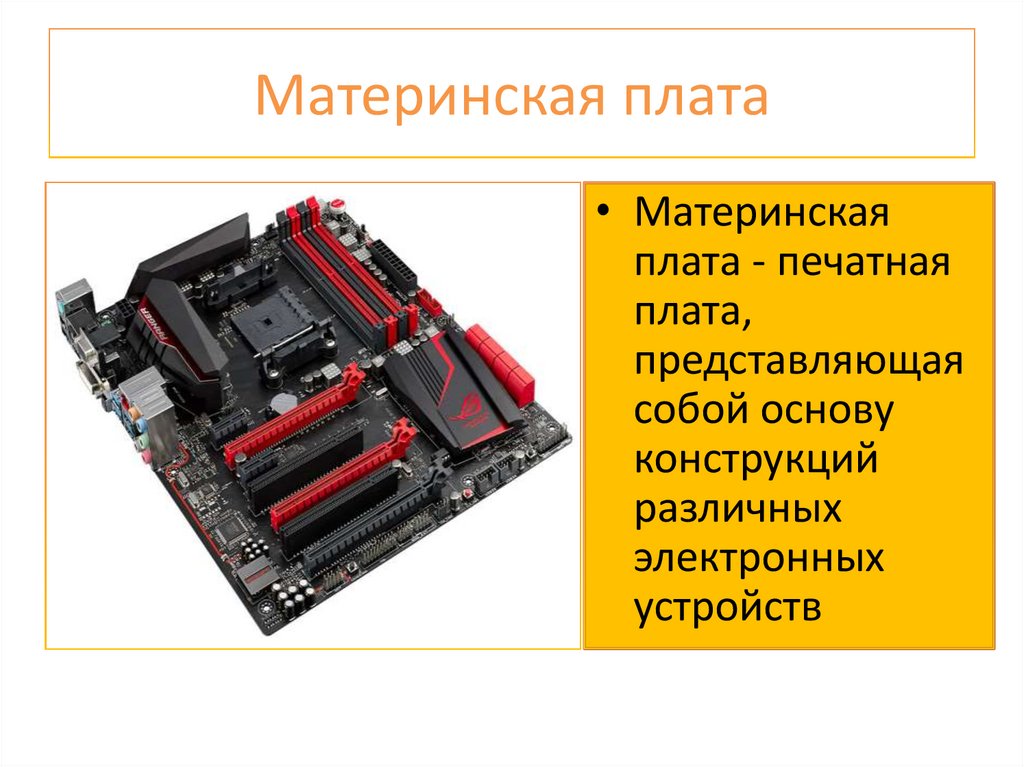

2. Материнская плата

• Материнская
плата - печатная
плата,
представляющая
собой основу
конструкций
различных
электронных
устройств

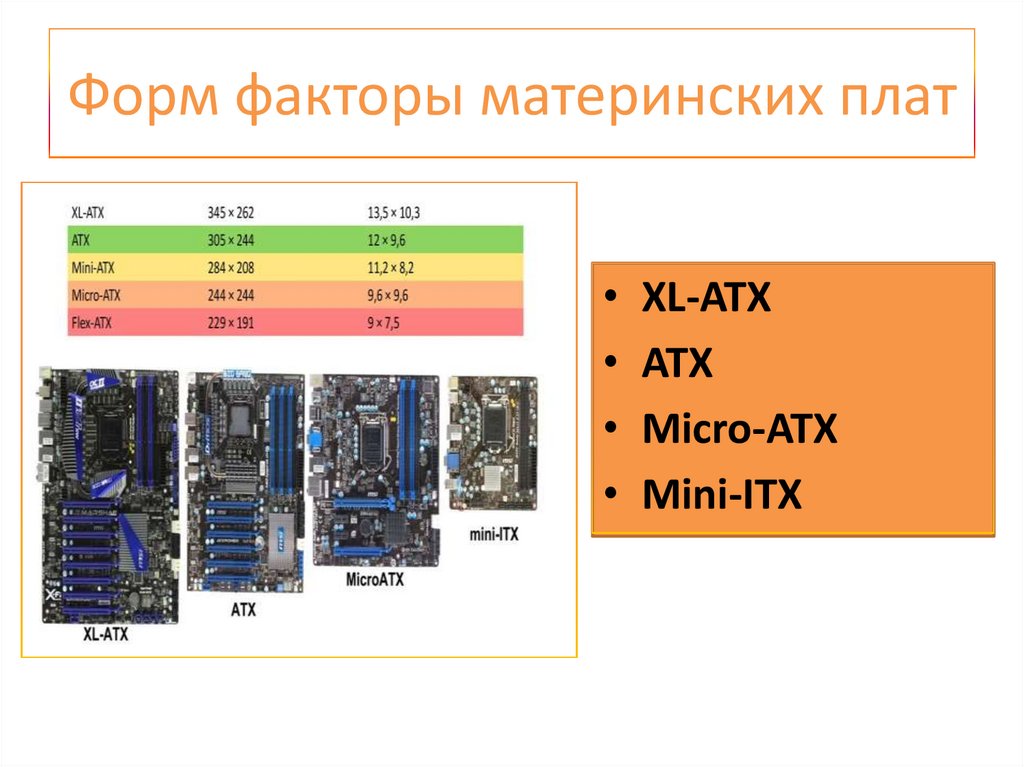

3. Форм факторы материнских плат

• XL-ATX
• ATX
• Micro-ATX
• Mini-ITX

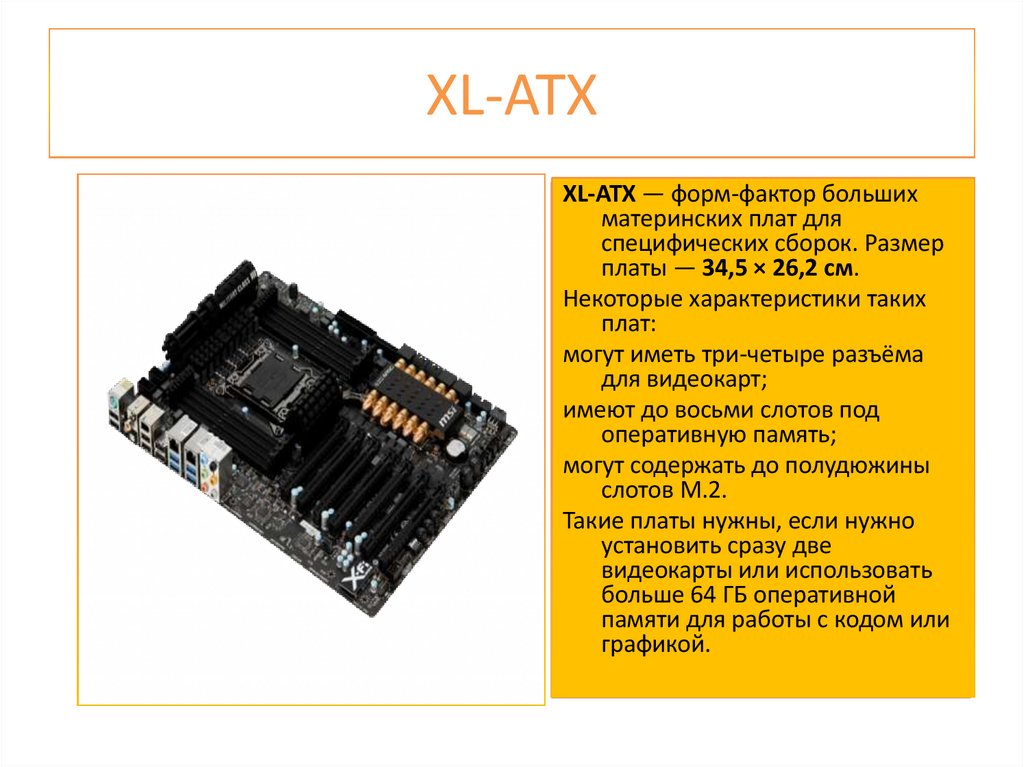

4. XL-ATX

XL-ATX — форм-фактор больших
материнских плат для
специфических сборок. Размер
платы — 34,5 × 26,2 см.
Некоторые характеристики таких
плат:
могут иметь три-четыре разъёма
для видеокарт;
имеют до восьми слотов под
оперативную память;
могут содержать до полудюжины
слотов M.2.
Такие платы нужны, если нужно
установить сразу две
видеокарты или использовать
больше 64 ГБ оперативной
памяти для работы с кодом или
графикой.

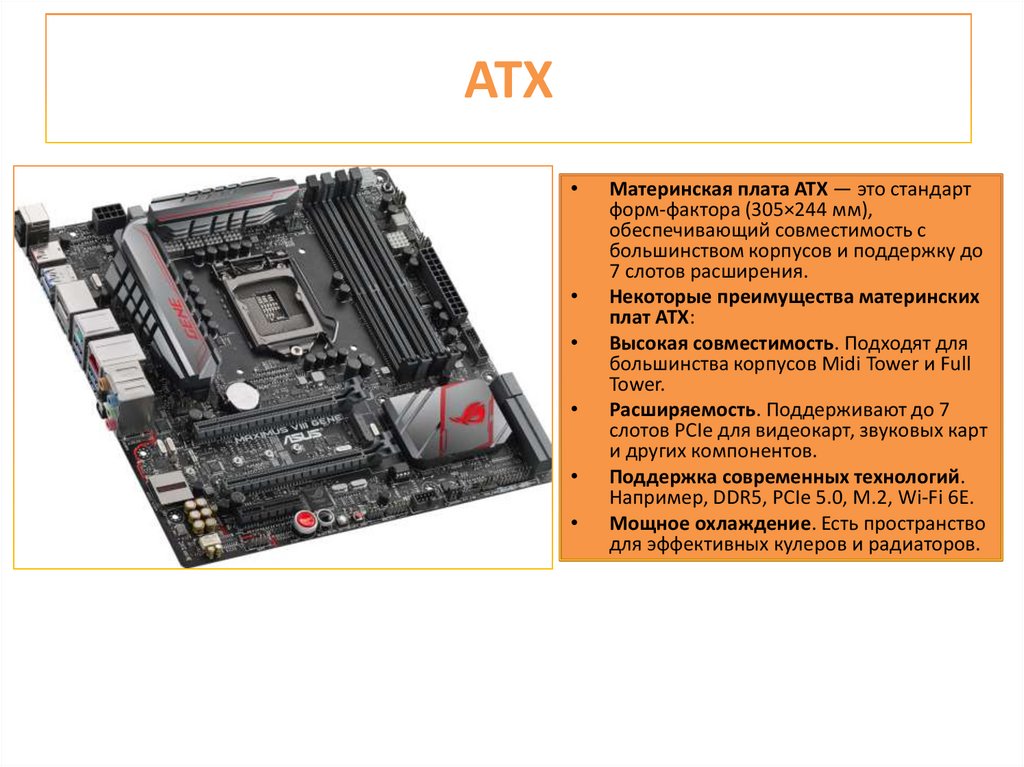

5. ATX

Материнская плата ATX — это стандарт
форм-фактора (305×244 мм),
обеспечивающий совместимость с
большинством корпусов и поддержку до
7 слотов расширения.
Некоторые преимущества материнских
плат ATX:
Высокая совместимость. Подходят для
большинства корпусов Midi Tower и Full
Tower.
Расширяемость. Поддерживают до 7
слотов PCIe для видеокарт, звуковых карт
и других компонентов.
Поддержка современных технологий.
Например, DDR5, PCIe 5.0, M.2, Wi-Fi 6E.
Мощное охлаждение. Есть пространство
для эффективных кулеров и радиаторов.

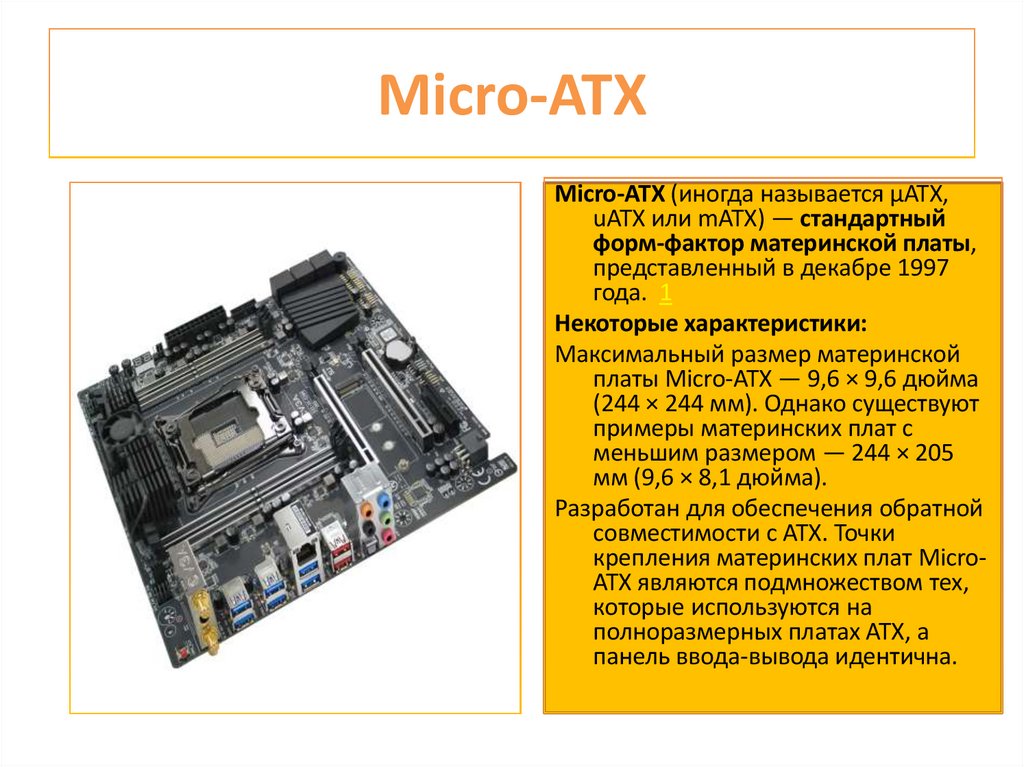

6. Micro-ATX

Micro-ATX (иногда называется µATX,
uATX или mATX) — стандартный
форм-фактор материнской платы,
представленный в декабре 1997
года. 1
Некоторые характеристики:
Максимальный размер материнской
платы Micro-ATX — 9,6 × 9,6 дюйма
(244 × 244 мм). Однако существуют
примеры материнских плат с
меньшим размером — 244 × 205
мм (9,6 × 8,1 дюйма).
Разработан для обеспечения обратной
совместимости с ATX. Точки
крепления материнских плат MicroATX являются подмножеством тех,
которые используются на
полноразмерных платах ATX, а
панель ввода-вывода идентична.

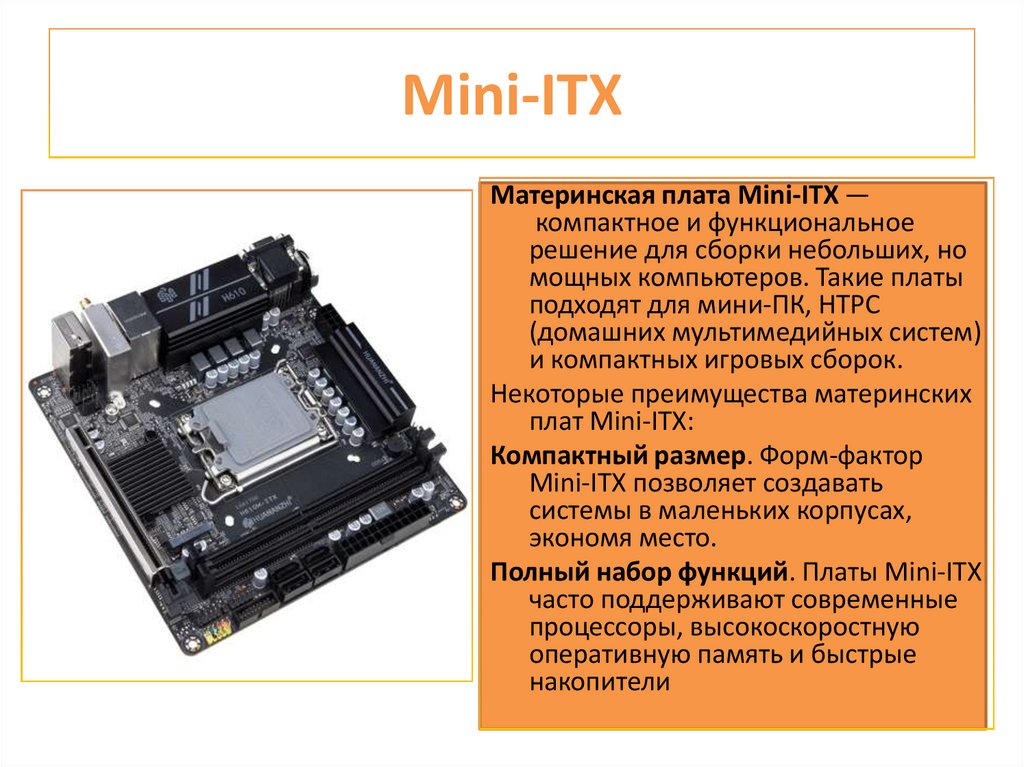

7. Mini-ITX

Материнская плата Mini-ITX —
компактное и функциональное
решение для сборки небольших, но
мощных компьютеров. Такие платы
подходят для мини-ПК, HTPC
(домашних мультимедийных систем)
и компактных игровых сборок.
Некоторые преимущества материнских
плат Mini-ITX:
Компактный размер. Форм-фактор
Mini-ITX позволяет создавать
системы в маленьких корпусах,
экономя место.
Полный набор функций. Платы Mini-ITX
часто поддерживают современные
процессоры, высокоскоростную
оперативную память и быстрые
накопители

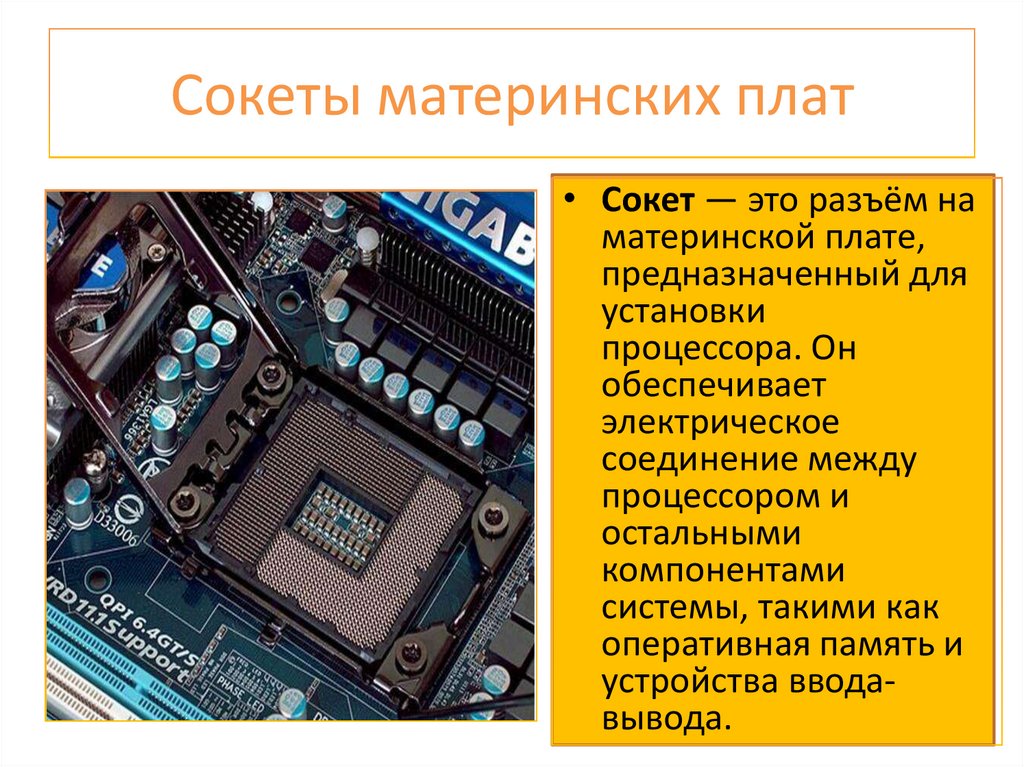

8. Сокеты материнских плат

• Сокет — это разъём на
материнской плате,
предназначенный для
установки
процессора. Он
обеспечивает
электрическое
соединение между
процессором и
остальными
компонентами
системы, такими как
оперативная память и
устройства вводавывода.

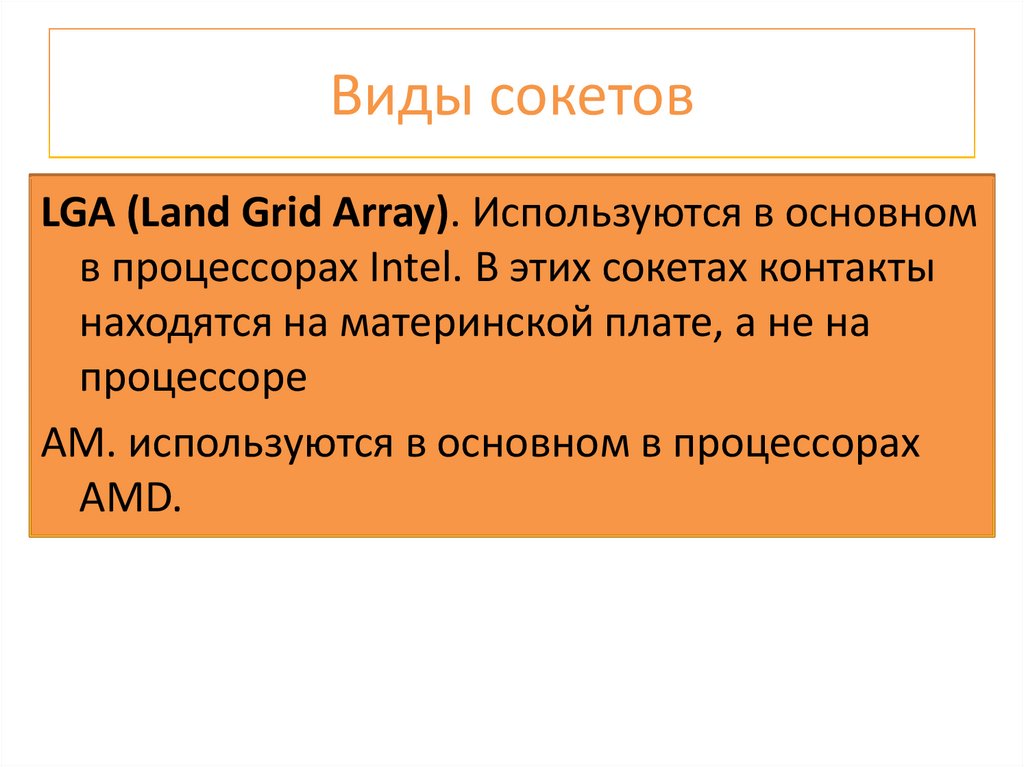

9. Виды сокетов

LGA (Land Grid Array). Используются в основном
в процессорах Intel. В этих сокетах контакты
находятся на материнской плате, а не на
процессоре
AM. используются в основном в процессорах
AMD.

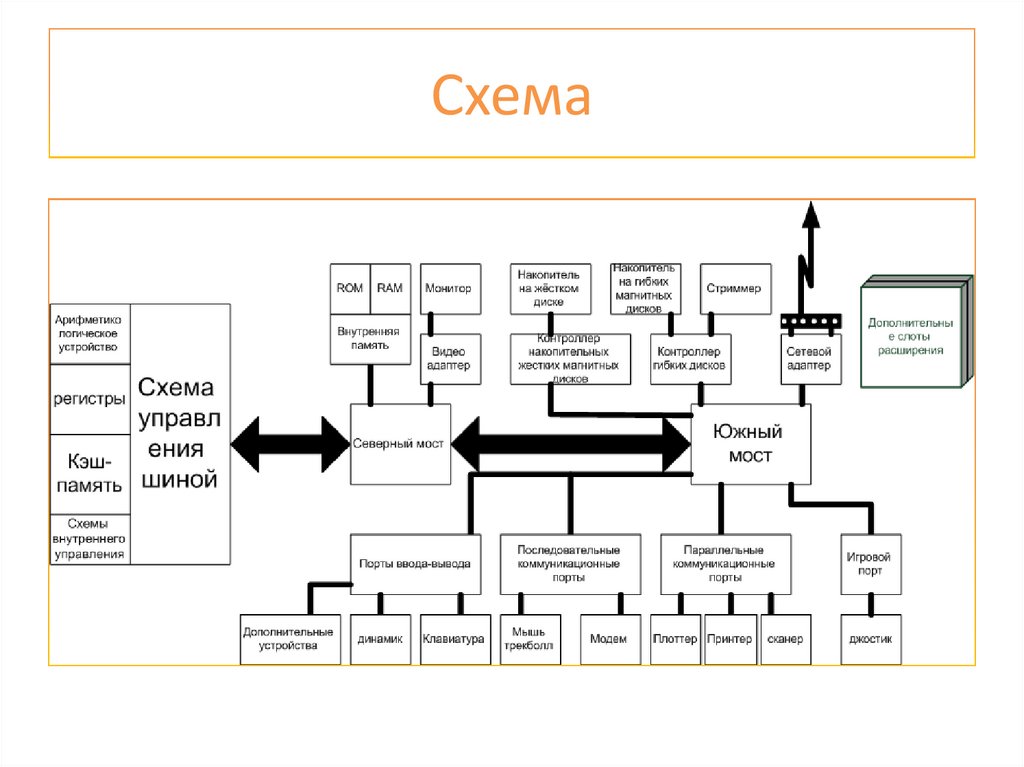

10. Схема
