Законы постоянного тока

1.08M

Category:

physics

1. Законы постоянного тока

2.

Закон Ома для неоднородного участка цепи и
замкнутой (полной) цепи

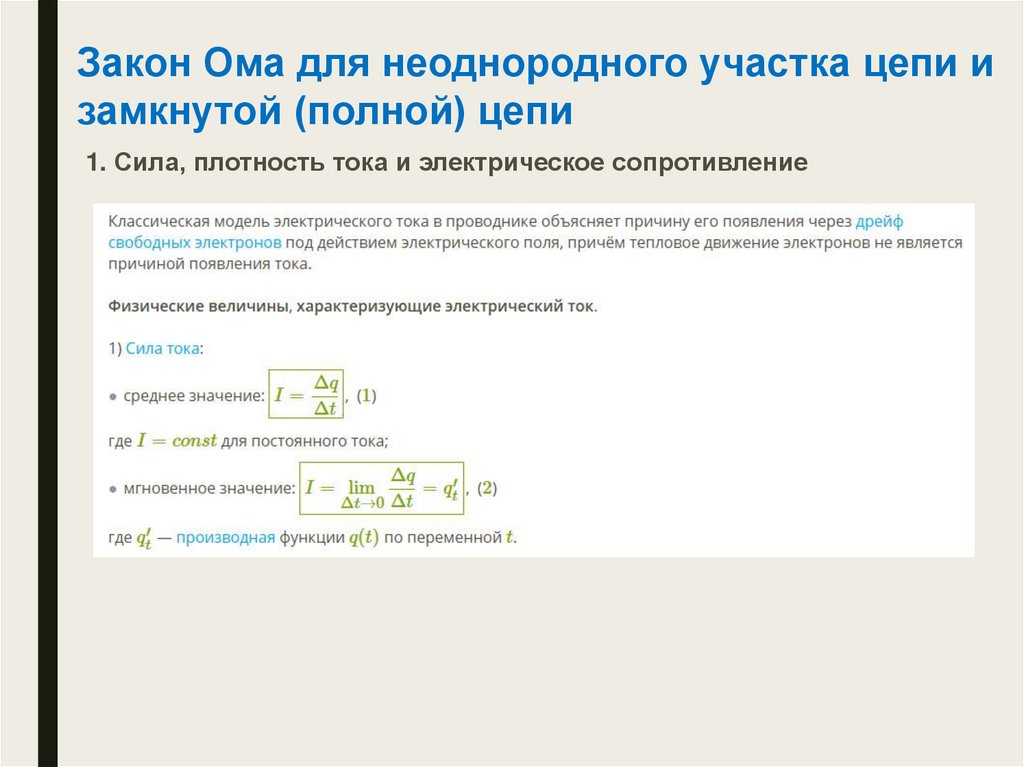

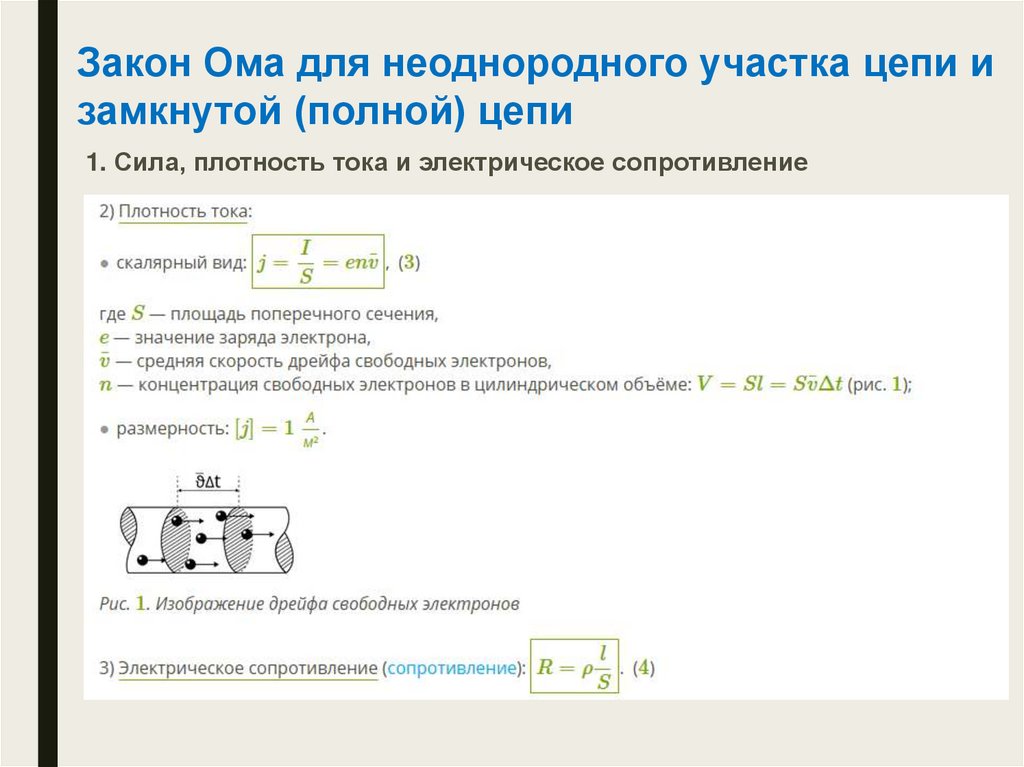

1. Сила, плотность тока и электрическое сопротивление

4.

Закон Ома для неоднородного участка цепи и
замкнутой (полной) цепи

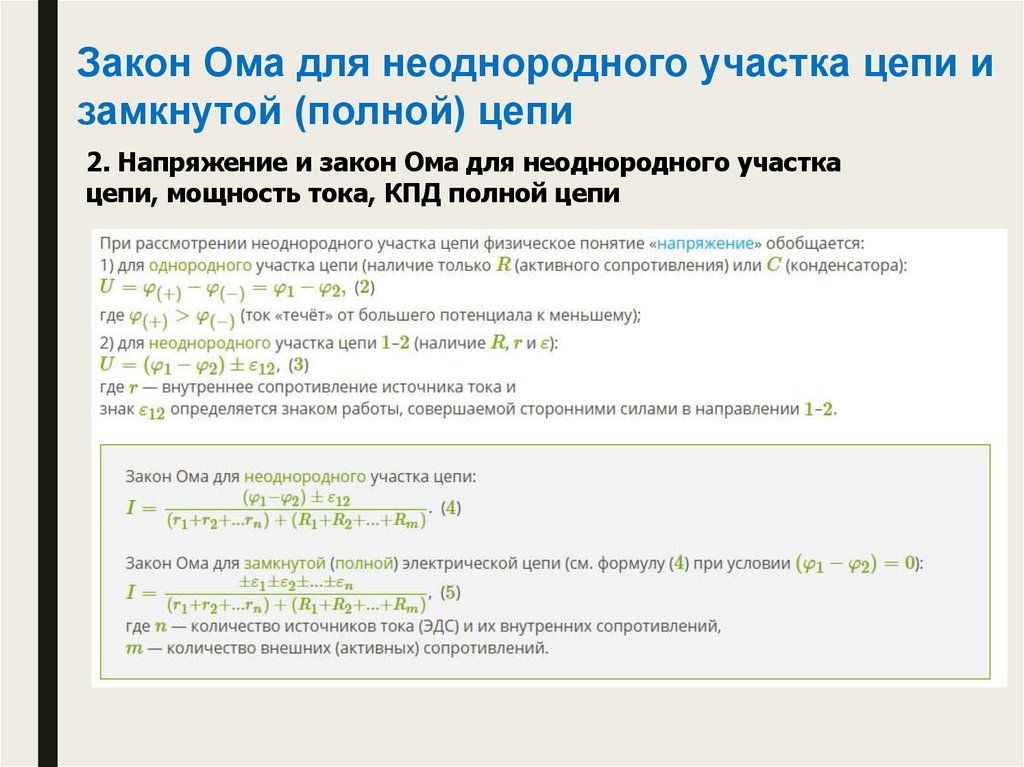

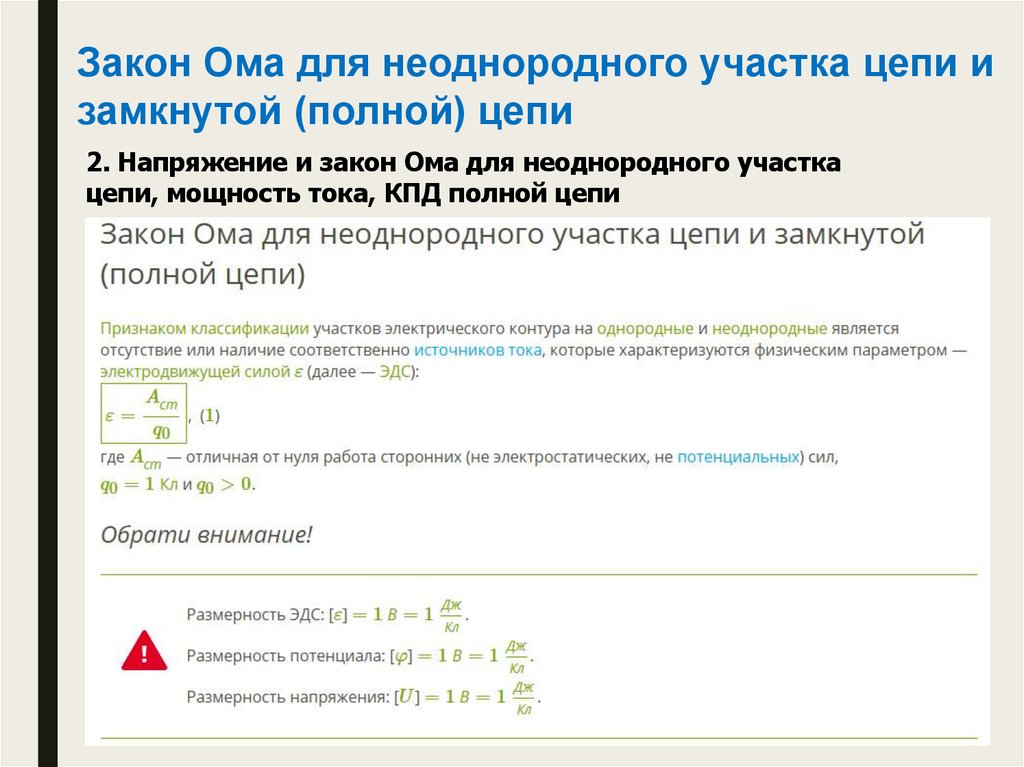

2. Напряжение и закон Ома для неоднородного участка
цепи, мощность тока, КПД полной цепи

7.

Закон Ома для неоднородного участка цепи и
замкнутой (полной) цепи

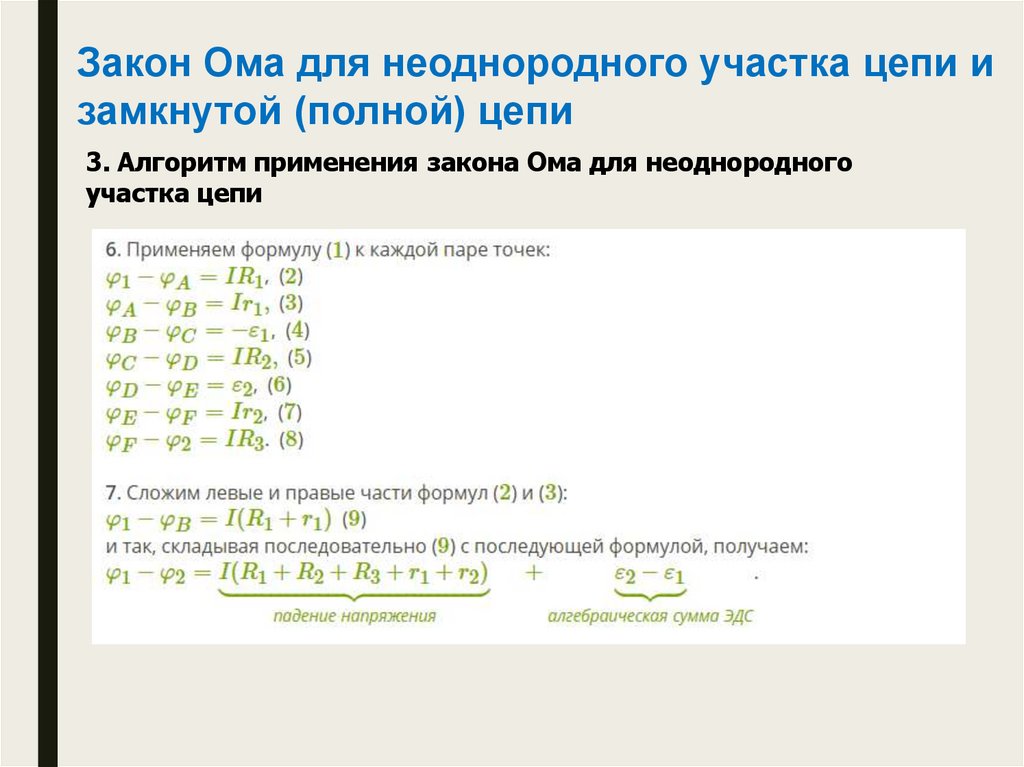

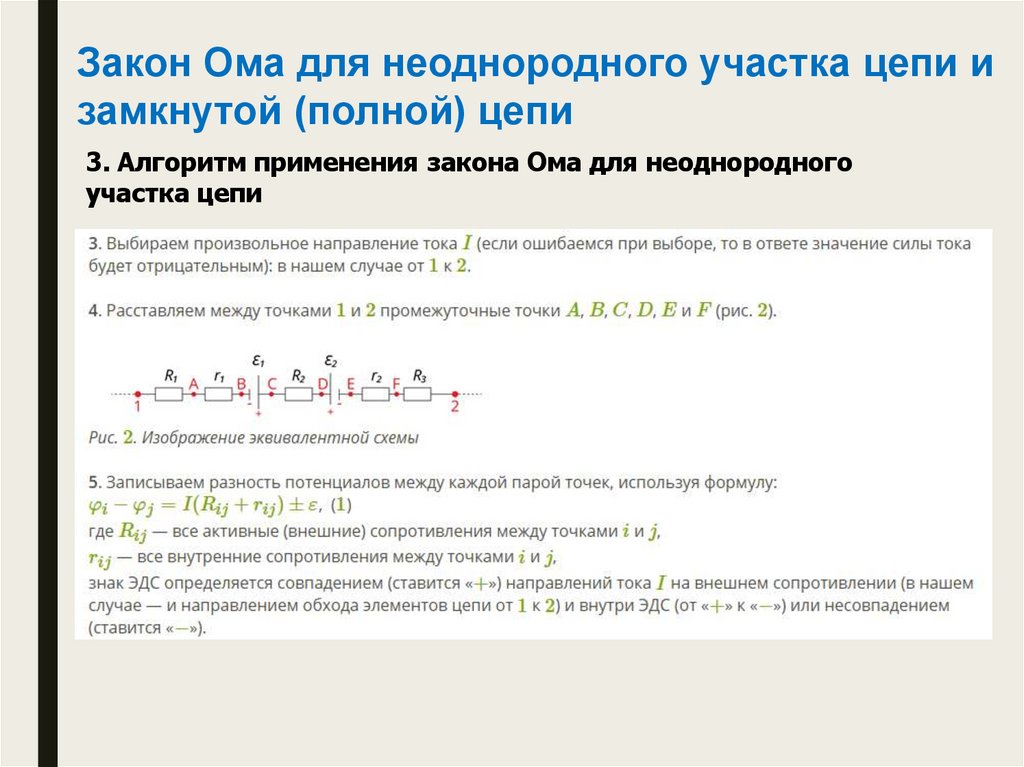

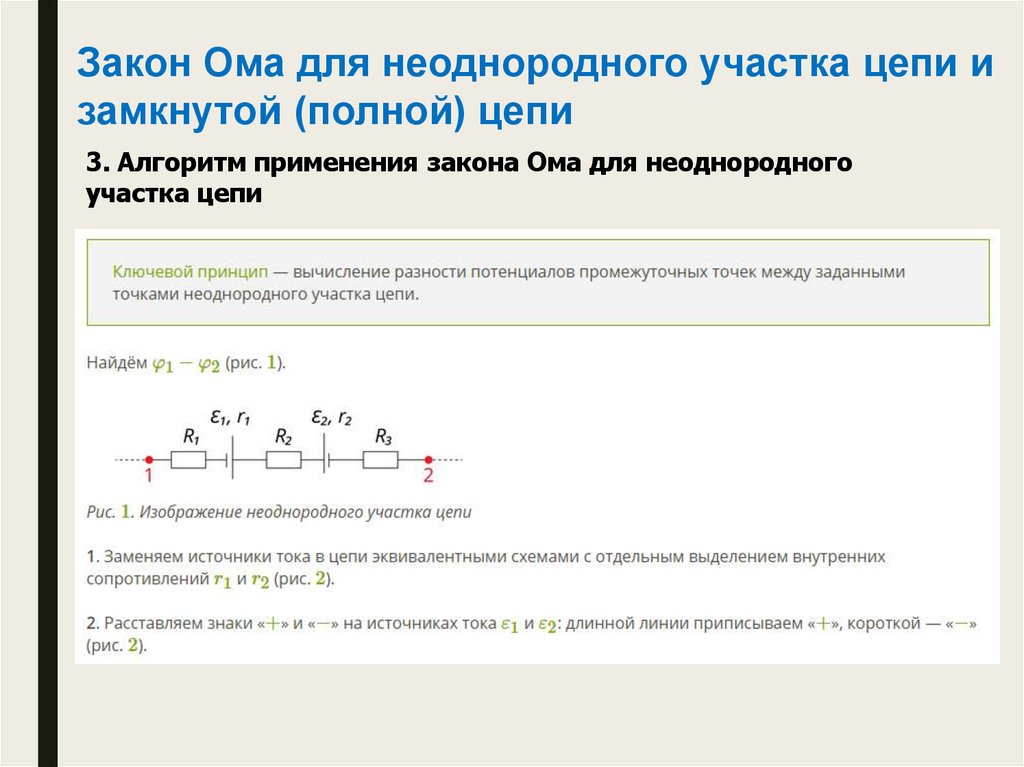

3. Алгоритм применения закона Ома для неоднородного
участка цепи

10.

Закон Ома для неоднородного участка цепи и
замкнутой (полной) цепи

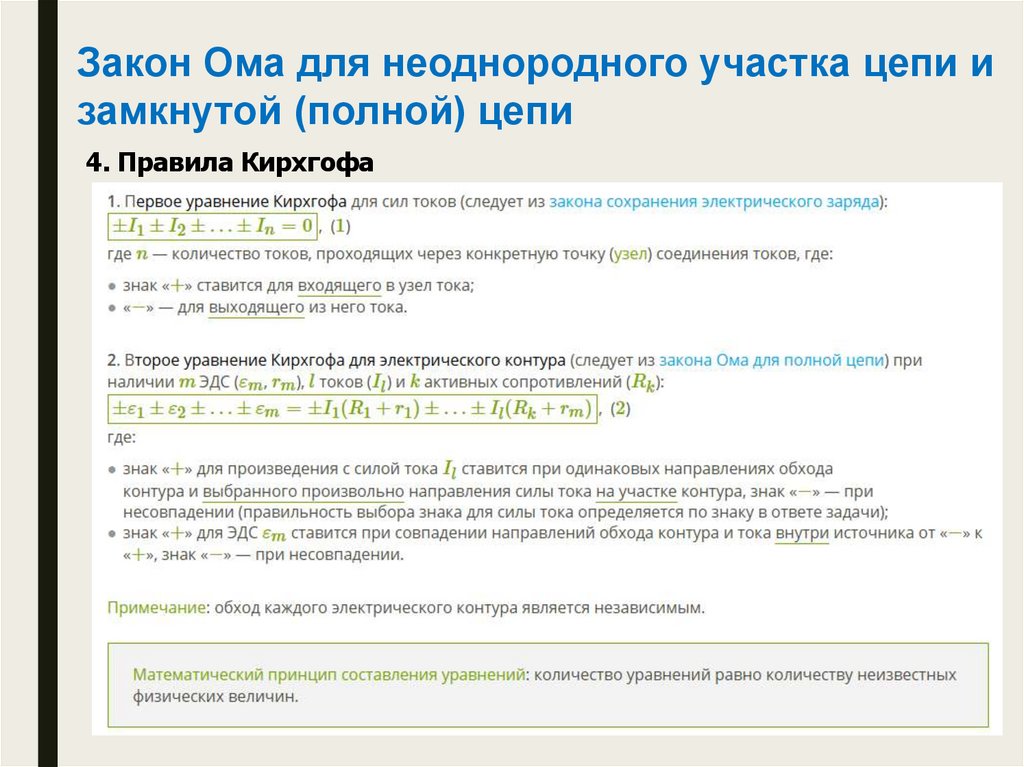

4. Правила Кирхгофа

11.

Закон Ома для неоднородного участка цепи и
замкнутой (полной) цепи

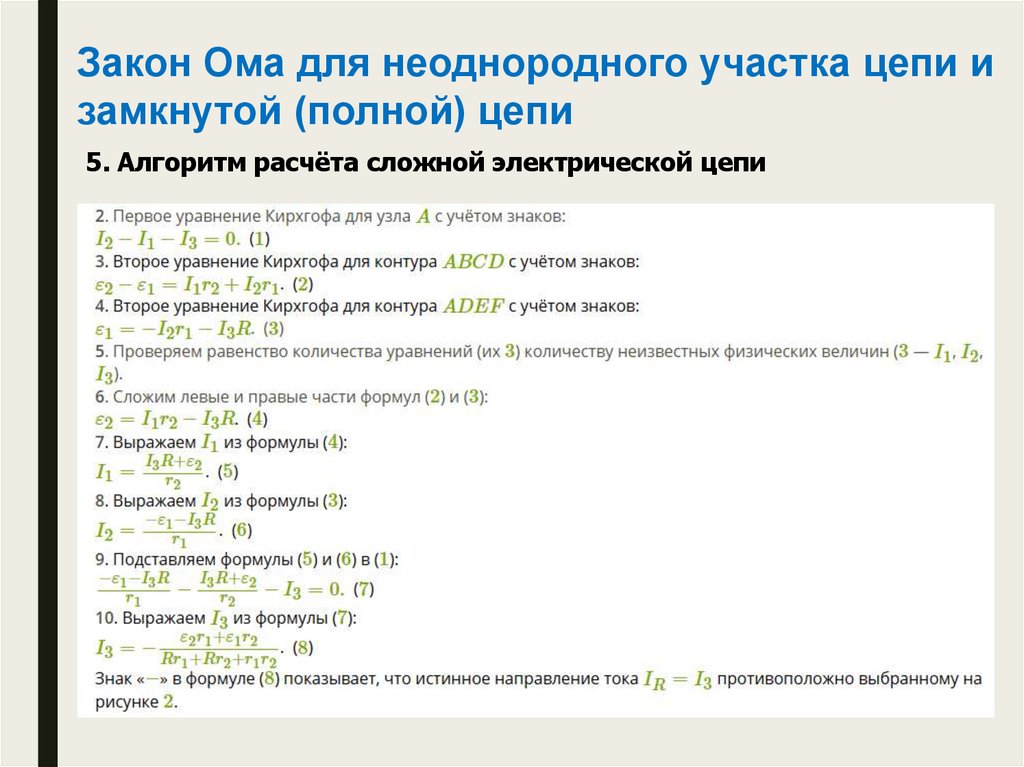

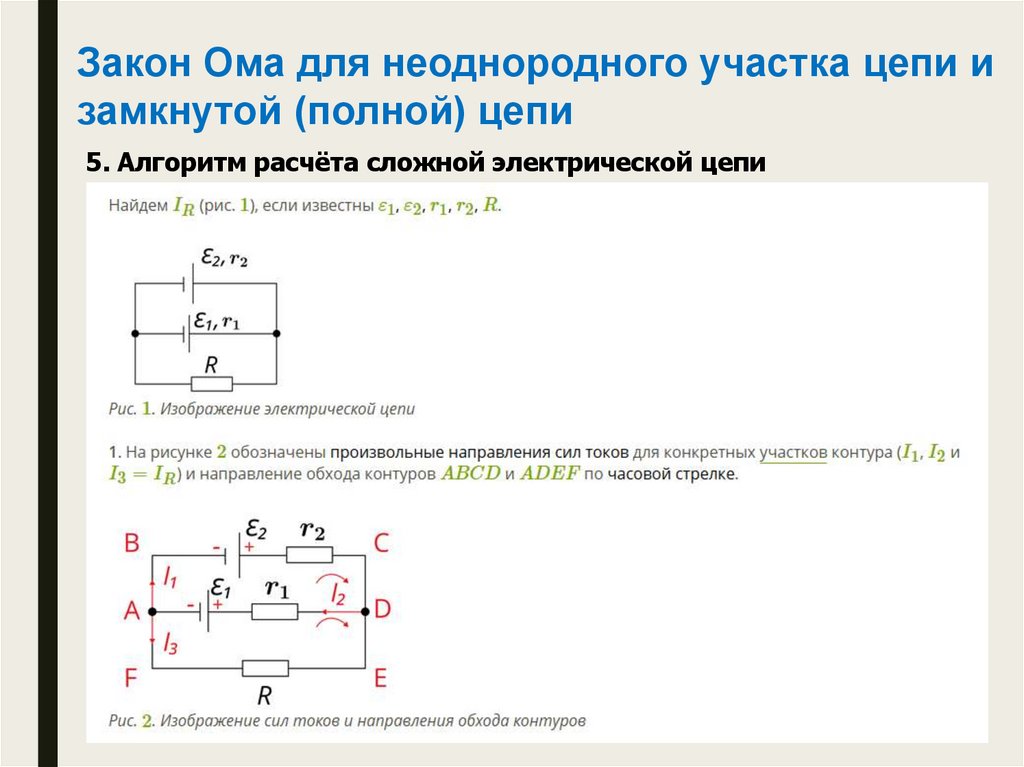

5. Алгоритм расчёта сложной электрической цепи

13.

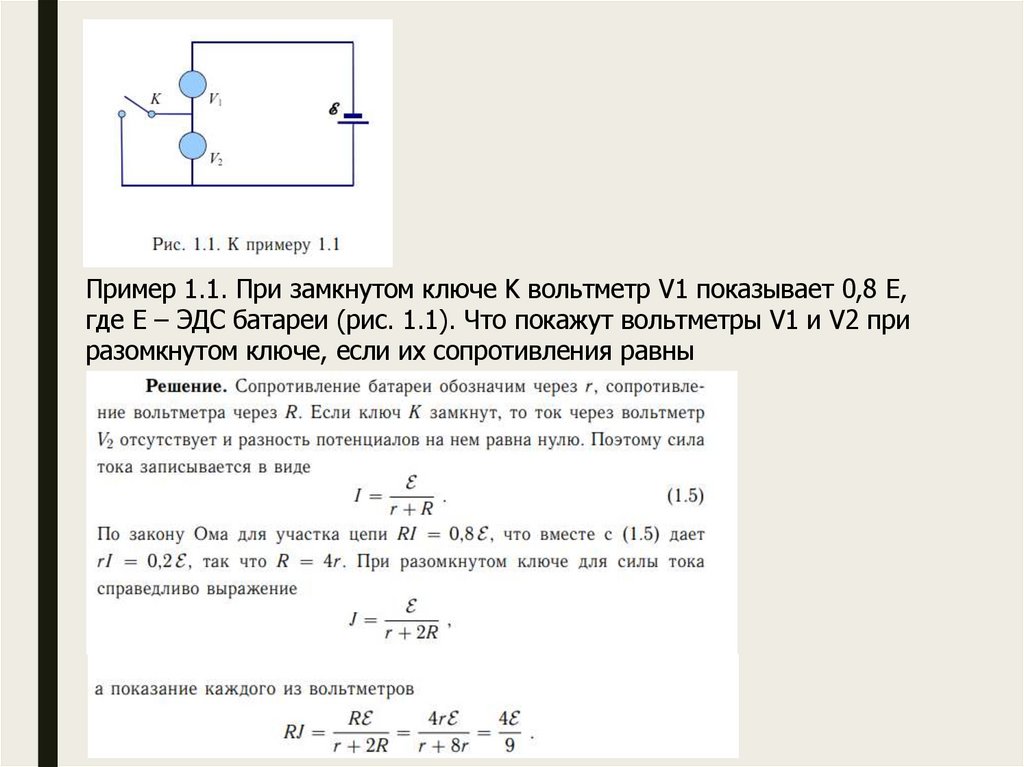

Пример 1.1. При замкнутом ключе K вольтметр V1 показывает 0,8 E,
где E – ЭДС батареи (рис. 1.1). Что покажут вольтметры V1 и V2 при
разомкнутом ключе, если их сопротивления равны

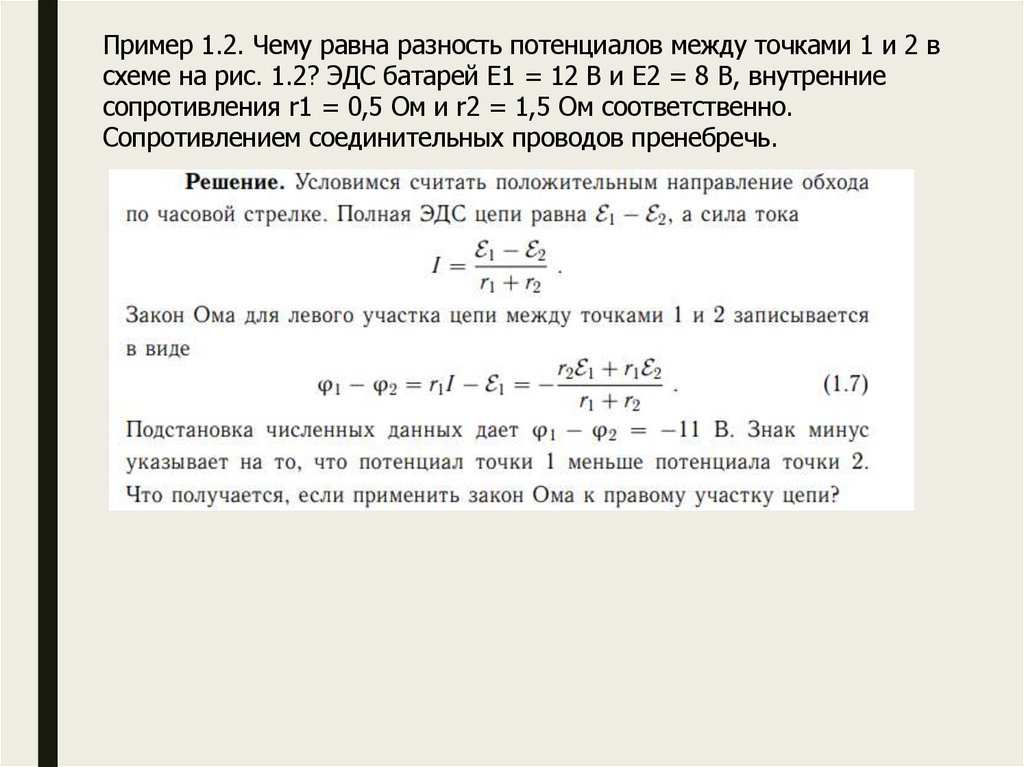

Пример 1.2. Чему равна разность потенциалов между точками 1 и 2 в
схеме на рис. 1.2? ЭДС батарей E1 = 12 В и E2 = 8 В, внутренние
сопротивления r1 = 0,5 Ом и r2 = 1,5 Ом соответственно.
Сопротивлением соединительных проводов пренебречь.

15.

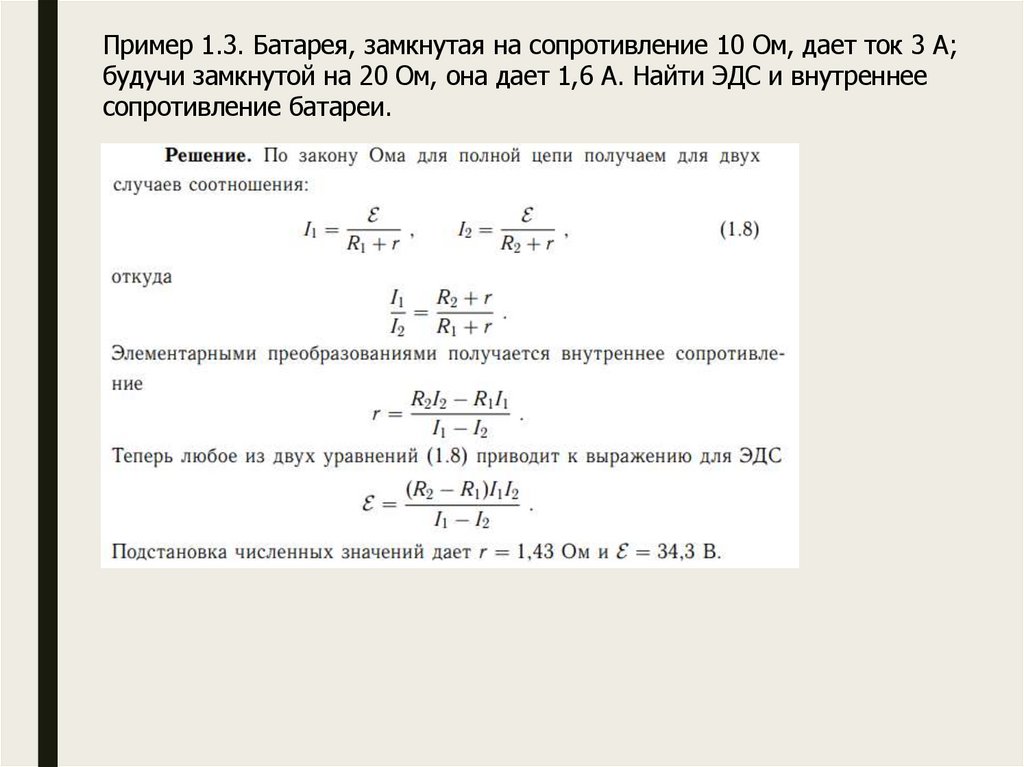

Пример 1.3. Батарея, замкнутая на сопротивление 10 Ом, дает ток 3 А;
будучи замкнутой на 20 Ом, она дает 1,6 А. Найти ЭДС и внутреннее
сопротивление батареи.
