Руководство по антикоррозионной обработке трубок систем отопления и кондиционирования воздуха GAC M8

1.

SB2024009
Руководство по антикоррозионной
обработке трубок систем отопления и
кондиционирования воздуха GAC M8

2.

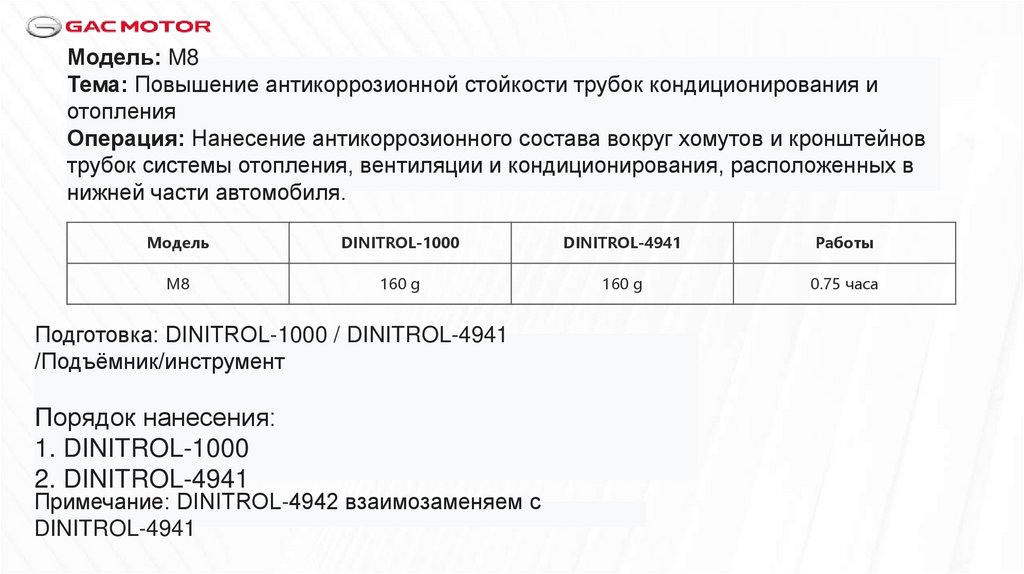

Модель: M8
Тема: Повышение антикоррозионной стойкости трубок кондиционирования и
отопления
Операция: Нанесение антикоррозионного состава вокруг хомутов и кронштейнов
трубок системы отопления, вентиляции и кондиционирования, расположенных в
нижней части автомобиля.
Модель
DINITROL-1000
DINITROL-4941
Работы
M8
160 g
160 g
0.75 часа
Подготовка: DINITROL-1000 / DINITROL-4941
/Подъёмник/инструмент
Порядок нанесения:
1. DINITROL-1000
2. DINITROL-4941
Примечание: DINITROL-4942 взаимозаменяем с
DINITROL-4941

3.

Руководство по выполнению работ :
Шаг
1
Операция
Иллюстрация

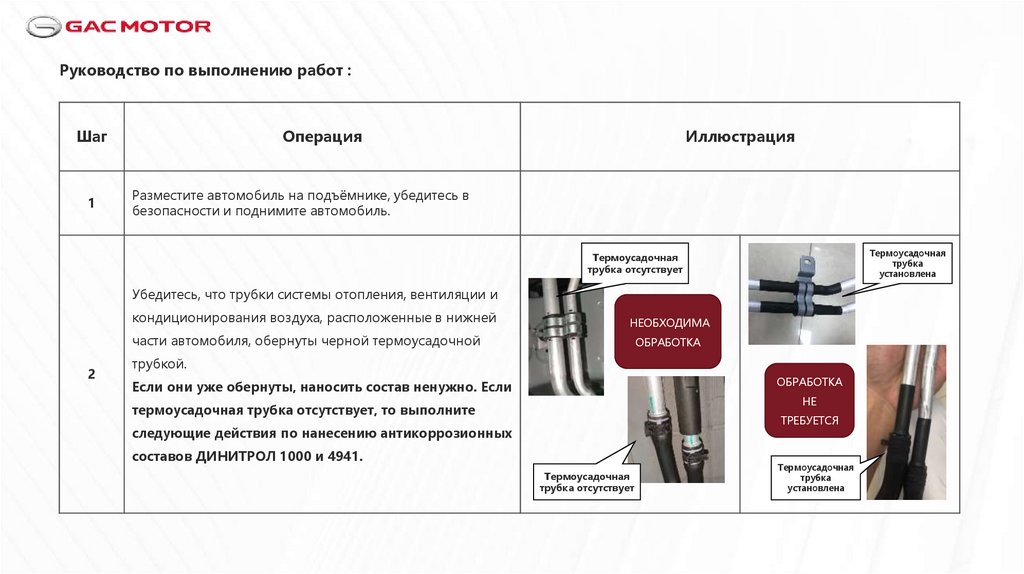

Разместите автомобиль на подъёмнике, убедитесь в
безопасности и поднимите автомобиль.
Термоусадочная
трубка
установлена
Термоусадочная
трубка отсутствует
Убедитесь, что трубки системы отопления, вентиляции и
2
кондиционирования воздуха, расположенные в нижней
НЕОБХОДИМА
части автомобиля, обернуты черной термоусадочной
ОБРАБОТКА
трубкой.
ОБРАБОТКА
Если они уже обернуты, наносить состав ненужно. Если
НЕ
термоусадочная трубка отсутствует, то выполните
ТРЕБУЕТСЯ
следующие действия по нанесению антикоррозионных
составов ДИНИТРОЛ 1000 и 4941.
Термоусадочная
трубка отсутствует
Термоусадочная
трубка
установлена

4.

Руководство по
: выполнению работ :
Шаг
Операция
Иллюстрация

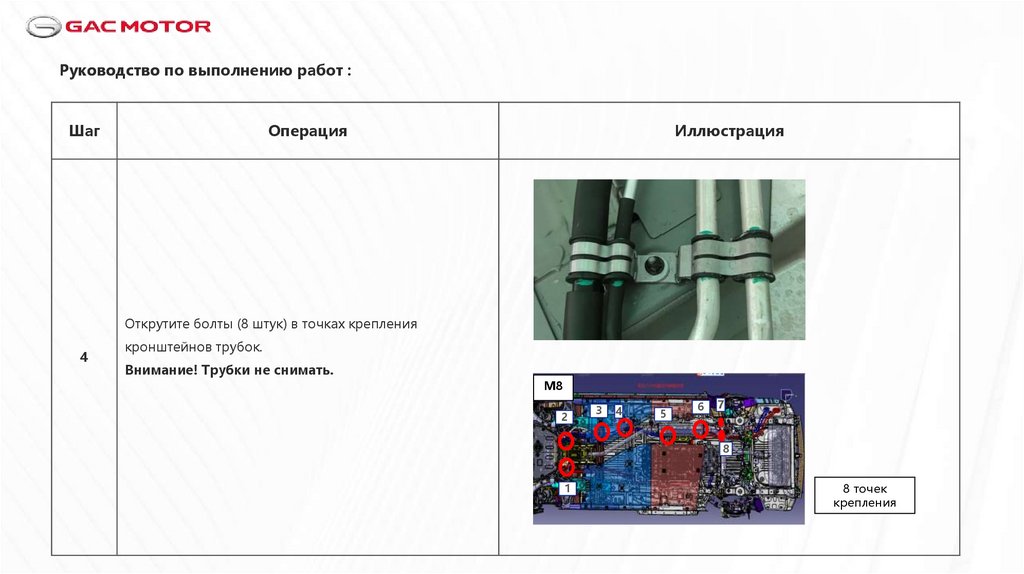

Открутите болты (8 штук) в точках крепления
4
кронштейнов трубок.
Внимание! Трубки не снимать.
M8
2
3
4
5
6
7
8
1
8 точек
крепления

5.

Руководство по выполнению работ :
Шаг
Операция
Иллюстрация
M8
8
2
3
4
5
8
6
7
1

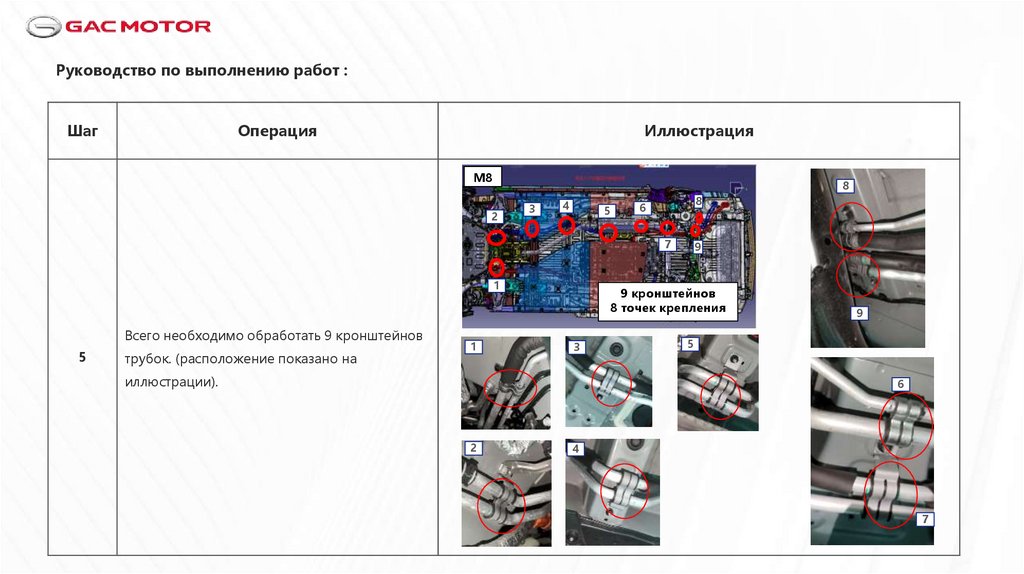

Всего необходимо обработать 9 кронштейнов
5
трубок. (расположение показано на
1
9
9 кронштейнов
8 точек крепления
3
иллюстрации).
9
5
6
2
4
7

6.

Руководство по выполнению работ :
Шаг
Операция
Иллюстрация
5-8
1-4
10
9
9-10
6

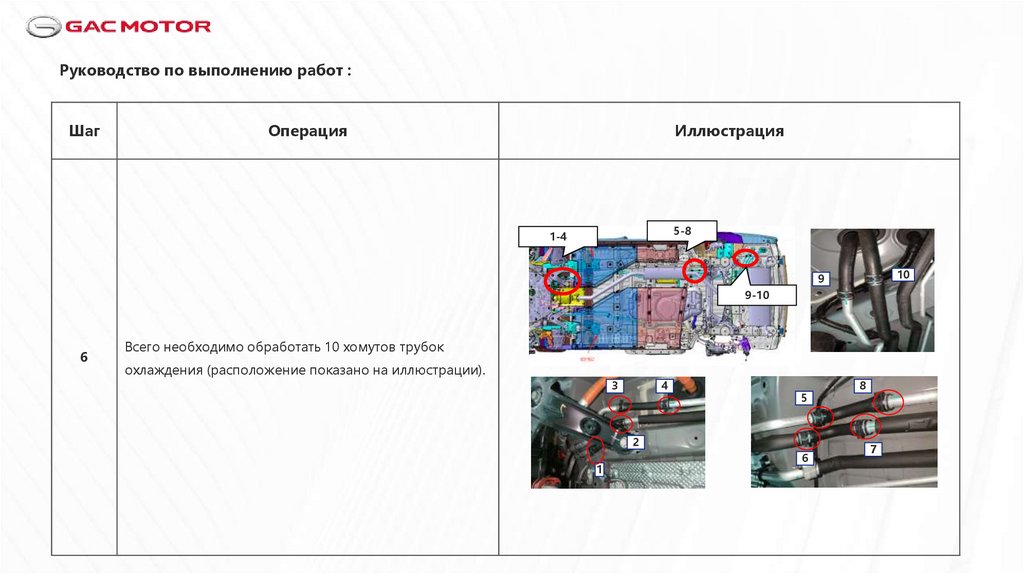

Всего необходимо обработать 10 хомутов трубок
охлаждения (расположение показано на иллюстрации).
3
4
5
2
1
6
8
7

7.

Руководство по выполнению работ :
Шаг
Операция

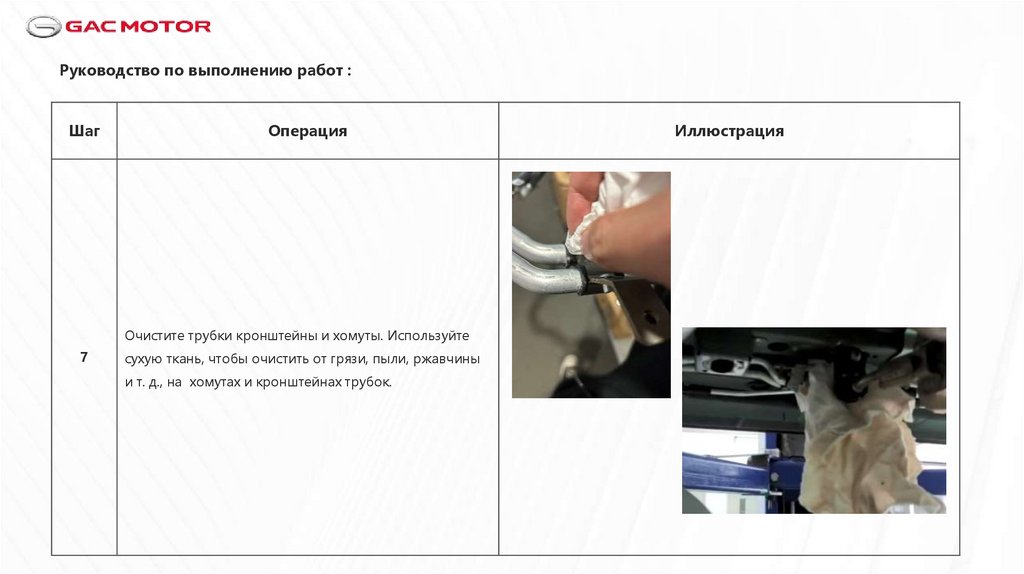

Очистите трубки кронштейны и хомуты. Используйте
7
сухую ткань, чтобы очистить от грязи, пыли, ржавчины
и т. д., на хомутах и кронштейнах трубок.
Иллюстрация

8.

Руководство по выполнению работ :
Шаг
Операция
Иллюстрация

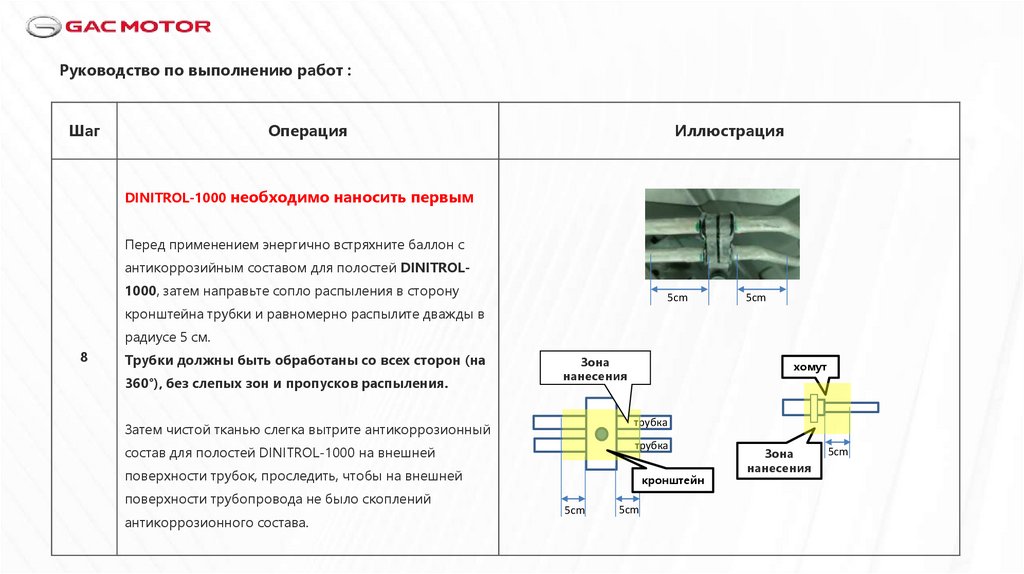

DINITROL-1000 необходимо наносить первым
Перед применением энергично встряхните баллон с
антикоррозийным составом для полостей DINITROL1000, затем направьте сопло распыления в сторону
5cm
5cm
кронштейна трубки и равномерно распылите дважды в
радиусе 5 см.
8
Трубки должны быть обработаны со всех сторон (на
360°), без слепых зон и пропусков распыления.
Зона
нанесения
хомут
Затем чистой тканью слегка вытрите антикоррозионный
трубка
состав для полостей DINITROL-1000 на внешней
трубка
поверхности трубок, проследить, чтобы на внешней
поверхности трубопровода не было скоплений
антикоррозионного состава.
кронштейн
5cm
5cm
Зона
нанесения
5cm

9.

Руководство по выполнению работ :
Шаг
Операция
Иллюстрация

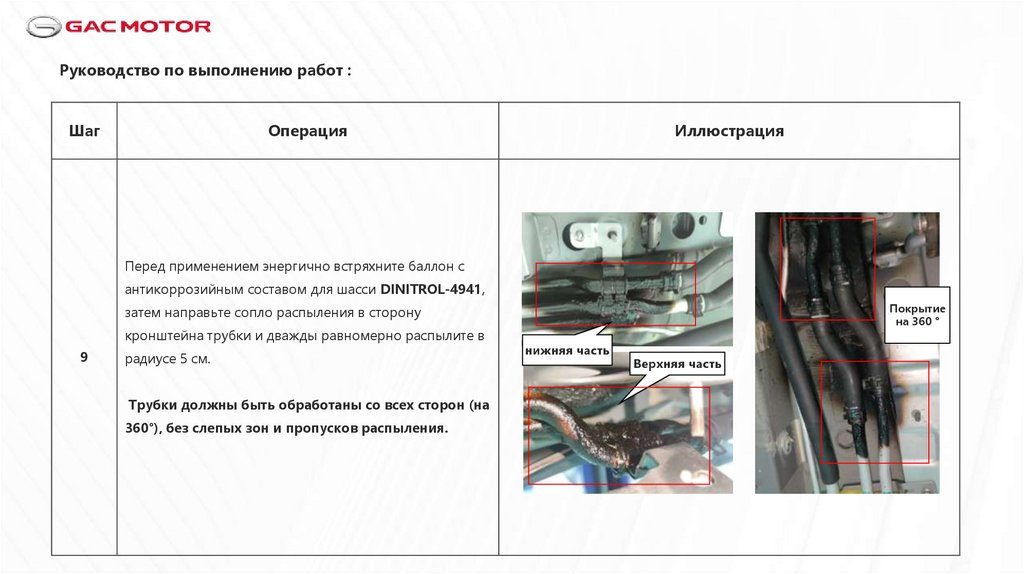

Перед применением энергично встряхните баллон с
антикоррозийным составом для шасси DINITROL-4941,
Покрытие
на 360 °
затем направьте сопло распыления в сторону
кронштейна трубки и дважды равномерно распылите в
9
радиусе 5 см.
Трубки должны быть обработаны со всех сторон (на
360°), без слепых зон и пропусков распыления.
нижняя часть
Верхняя часть

10.

Руководство по выполнению работ :
Шаг
Операция
Иллюстрация

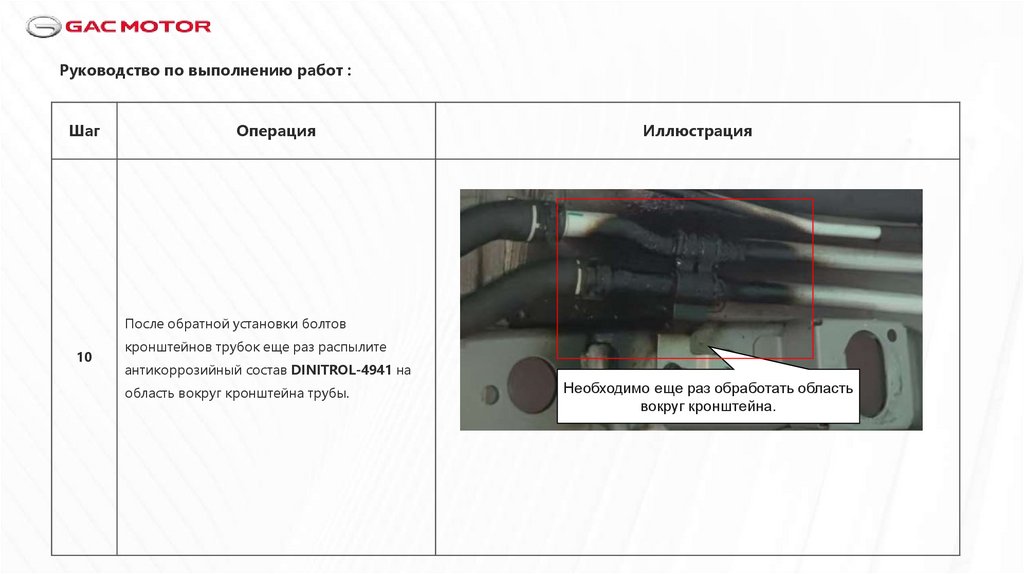

После обратной установки болтов
10
кронштейнов трубок еще раз распылите
антикоррозийный состав DINITROL-4941 на
область вокруг кронштейна трубы.
Необходимо еще раз обработать область
вокруг кронштейна.

11.

Руководство по выполнению работ :
Шаг
11
Операция

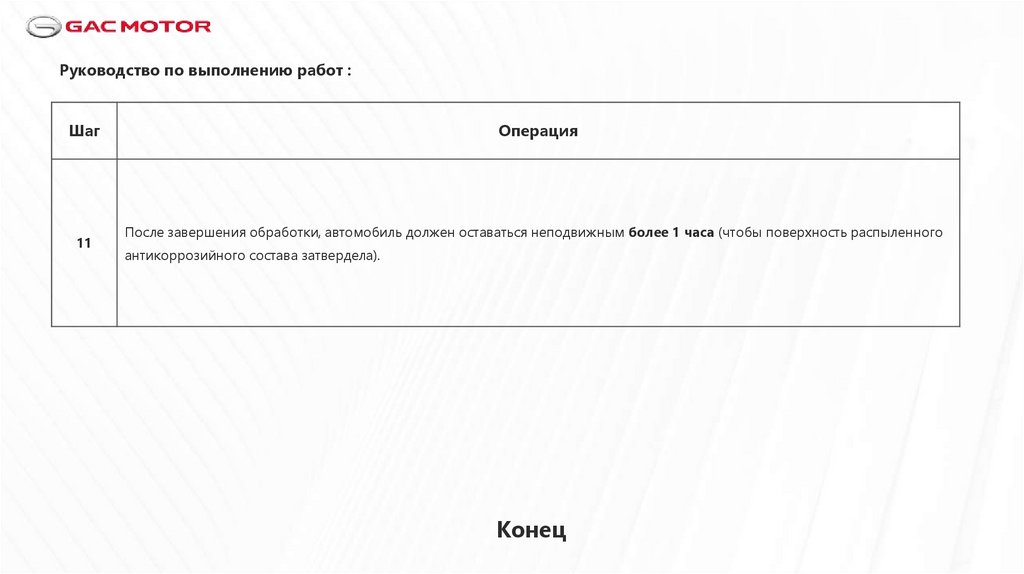

После завершения обработки, автомобиль должен оставаться неподвижным более 1 часа (чтобы поверхность распыленного
антикоррозийного состава затвердела).
Конец
