Комплексные аппаратные связи комплекса Редут-2УС П-260-О. Занятие № 5

1.

Военный учебный центр ЮРГПУ (НПИ) имени М.И.Платова
«Аппаратные узлов связи
пунктов управления»
Новочеркасск -2025

2.

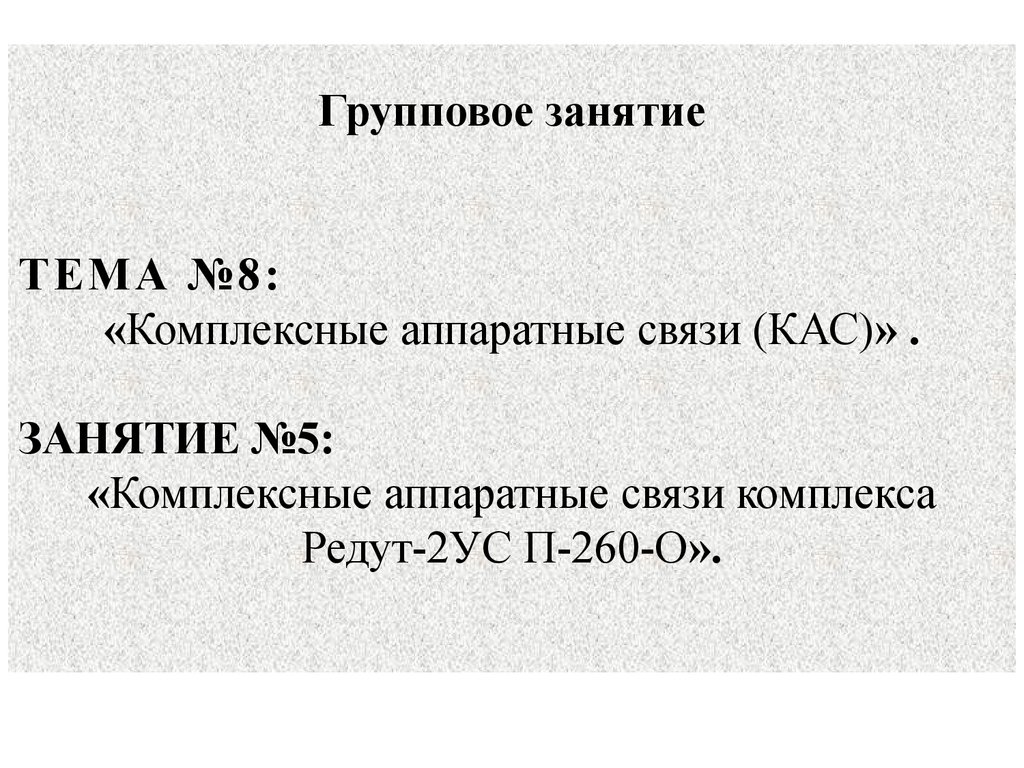

Групповое занятие
ТЕМА №8:
«Комплексные аппаратные связи (КАС)» .
ЗАНЯТИЕ №5:
«Комплексные аппаратные связи комплекса
Редут-2УС П-260-О».

Занятие № 5:
АУСПУ
«Комплексные аппаратные связи
Т: 8/5
комплекса Редут-2УС П-260-О»

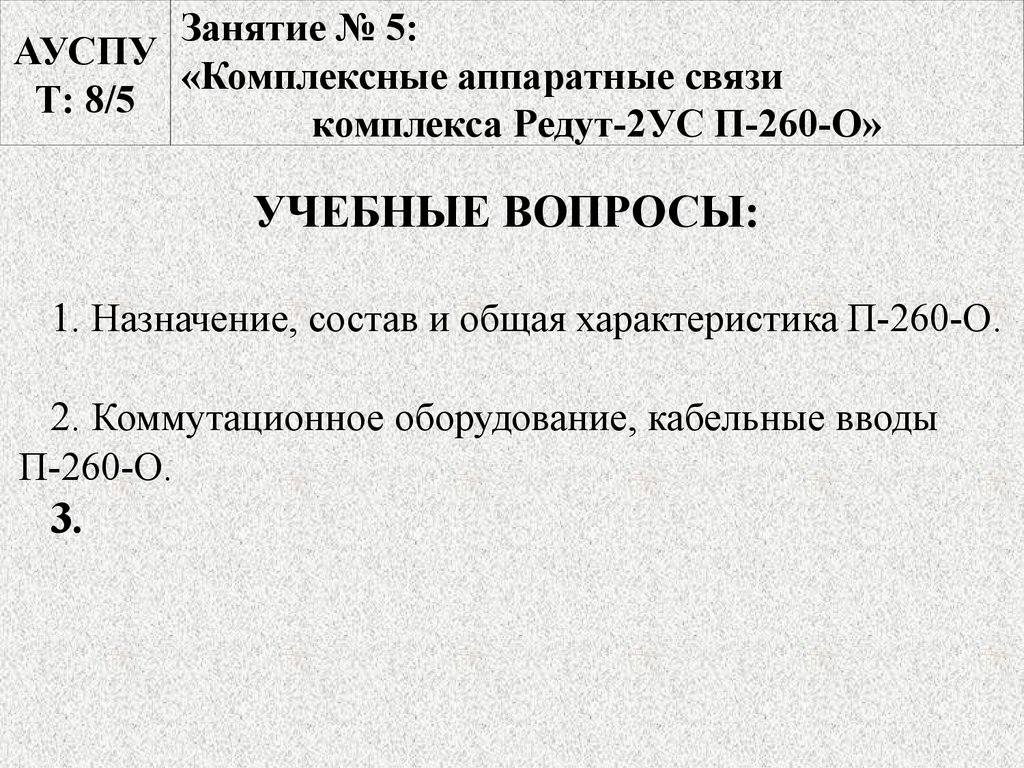

УЧЕБНЫЕ ВОПРОСЫ:
1. Назначение, состав и общая характеристика П-260-О.

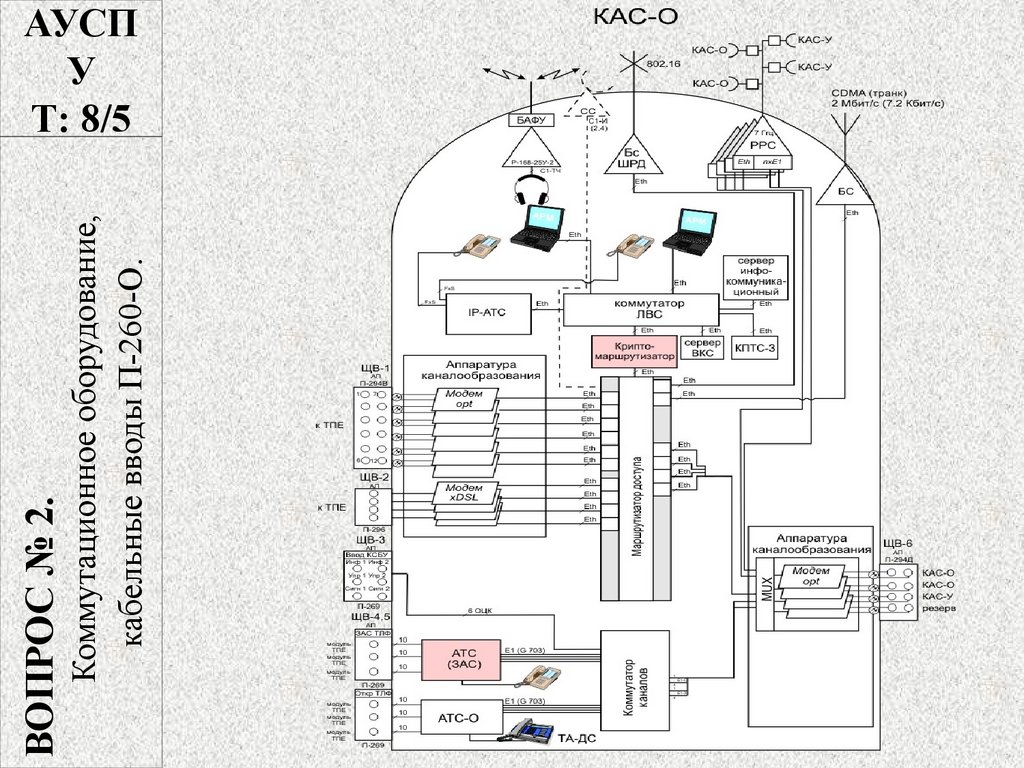

2. Коммутационное оборудование, кабельные вводы
П-260-О.
3.

4.

Занятие № 5:
АУСПУ
«Комплексные аппаратные связи
Т: 8/5
комплекса Редут-2УС П-260-О»

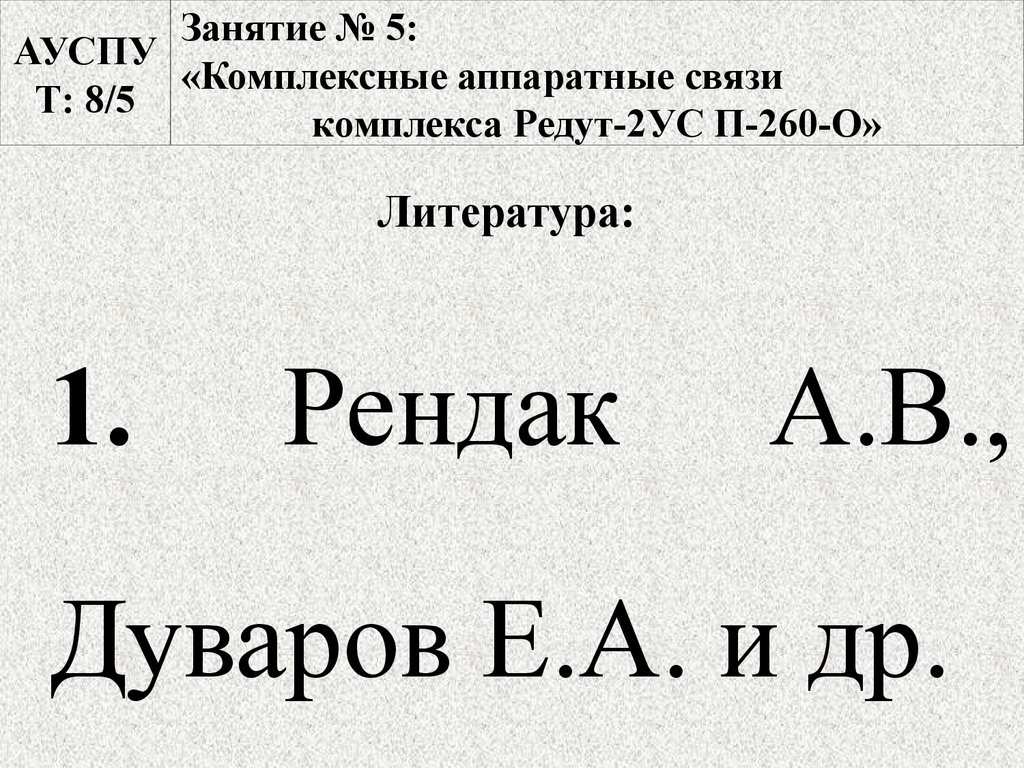

Литература:
1.
Рендак
А.В.,
Дуваров Е.А. и др.

5.

Занятие № 5:
АУСПУ
«Комплексные аппаратные связи
Т: 8/5
комплекса Редут-2УС П-260-О».

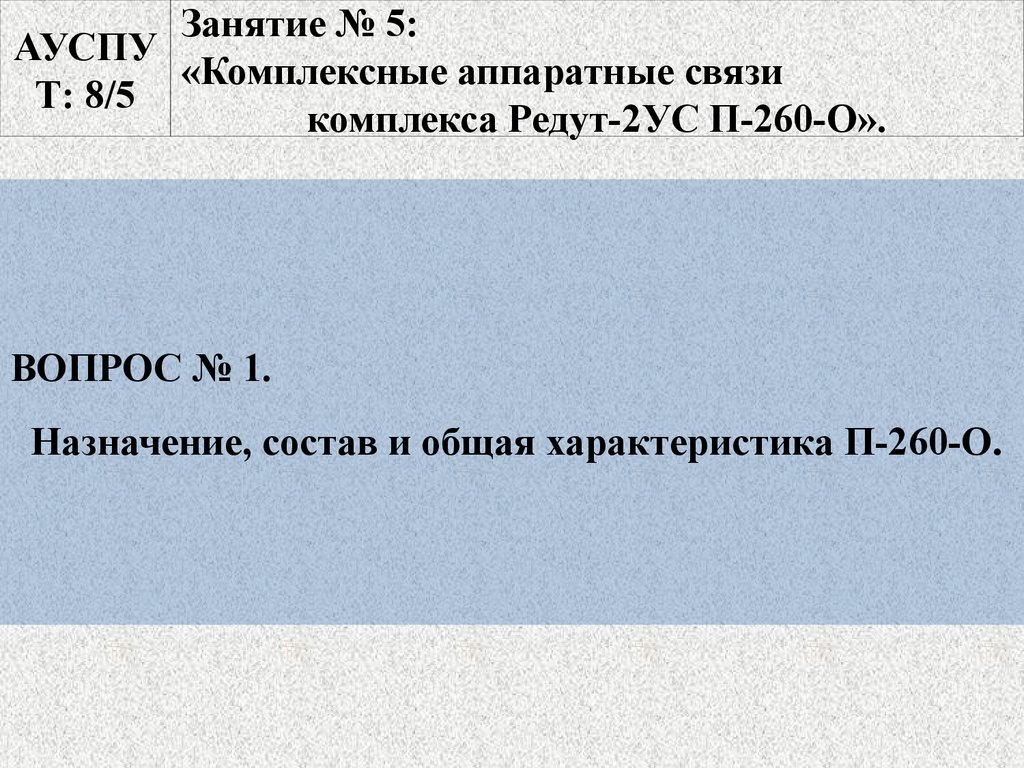

ВОПРОС № 1.
Назначение, состав и общая характеристика П-260-О.

6.

АУСПУ
Т: 8/5
ВОПРОС № 1.
Назначение, состав и общая характеристика П260-О.

7.

АУСПУ ВОПРОС № 1.
Назначение, состав и общая характеристика П-260Т: 8/5
О.

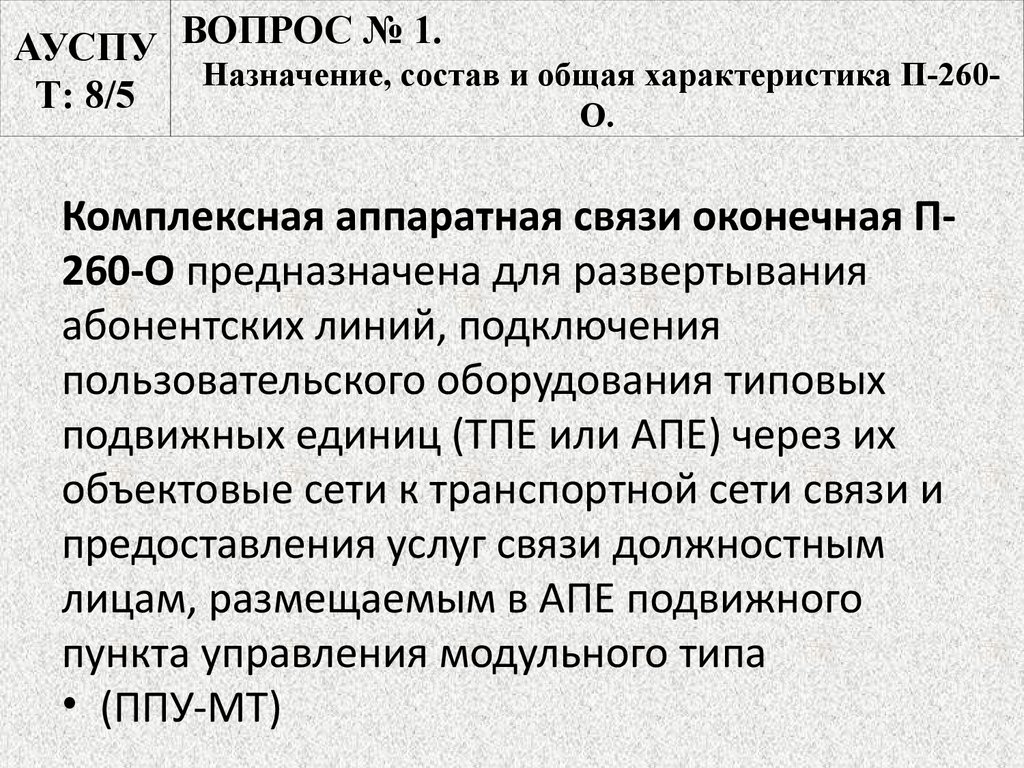

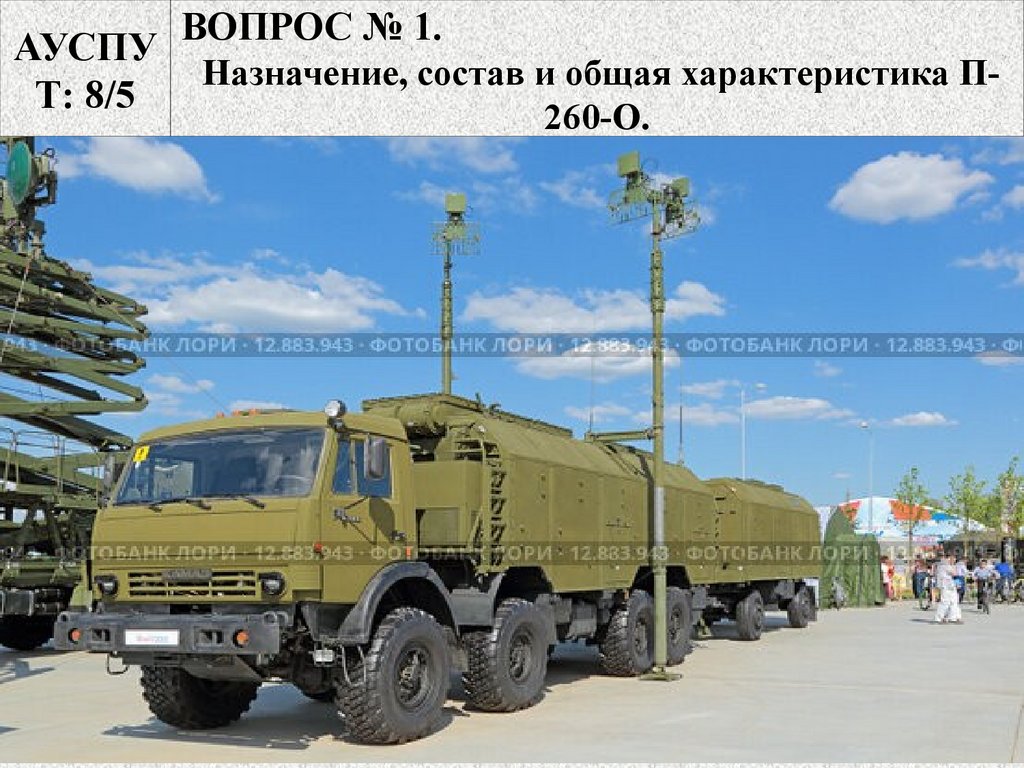

Комплексная аппаратная связи оконечная П260-О предназначена для развертывания
абонентских линий, подключения
пользовательского оборудования типовых
подвижных единиц (ТПЕ или АПЕ) через их
объектовые сети к транспортной сети связи и
предоставления услуг связи должностным
лицам, размещаемым в АПЕ подвижного
пункта управления модульного типа
• (ППУ-МТ)

8.

АУСПУ ВОПРОС № 1.
Назначение, состав и общая характеристика П-260Т: 8/5
О.

9.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

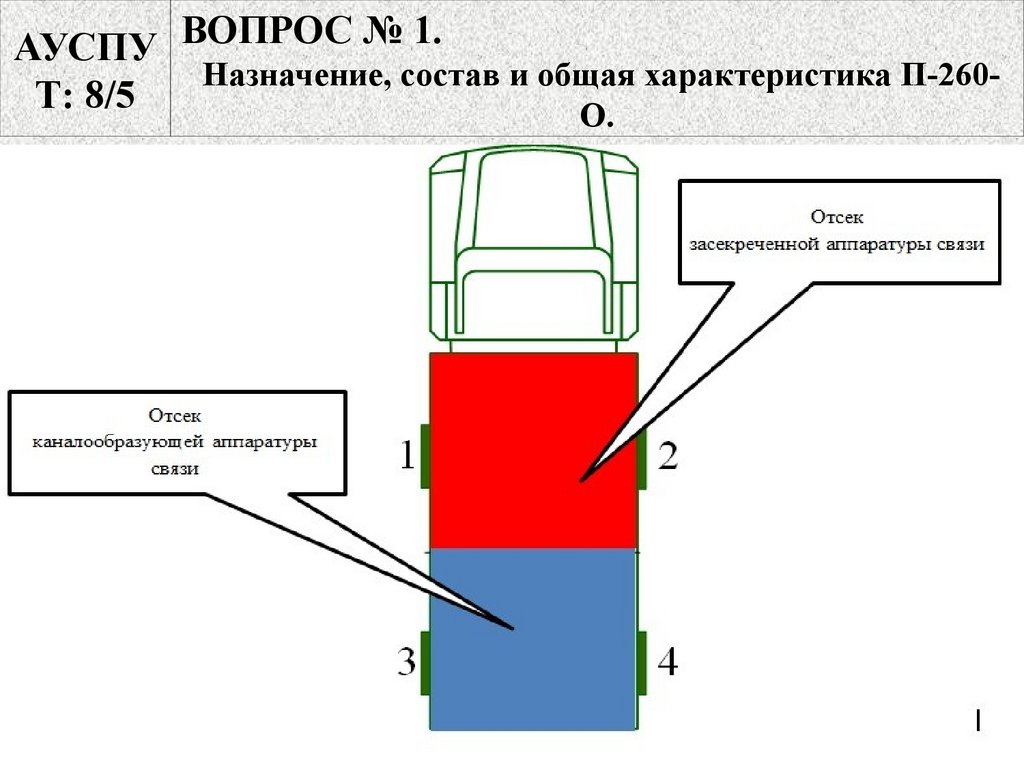

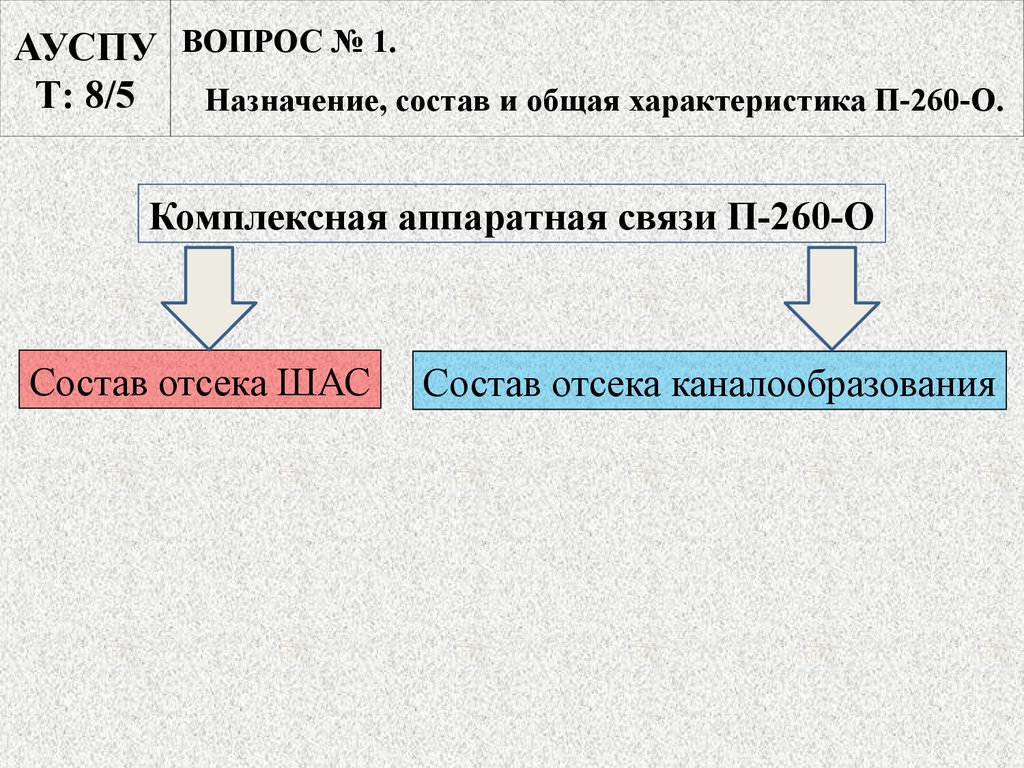

Комплексная аппаратная связи П-260-О
Состав отсека ШАС
Состав отсека каналообразования

10.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

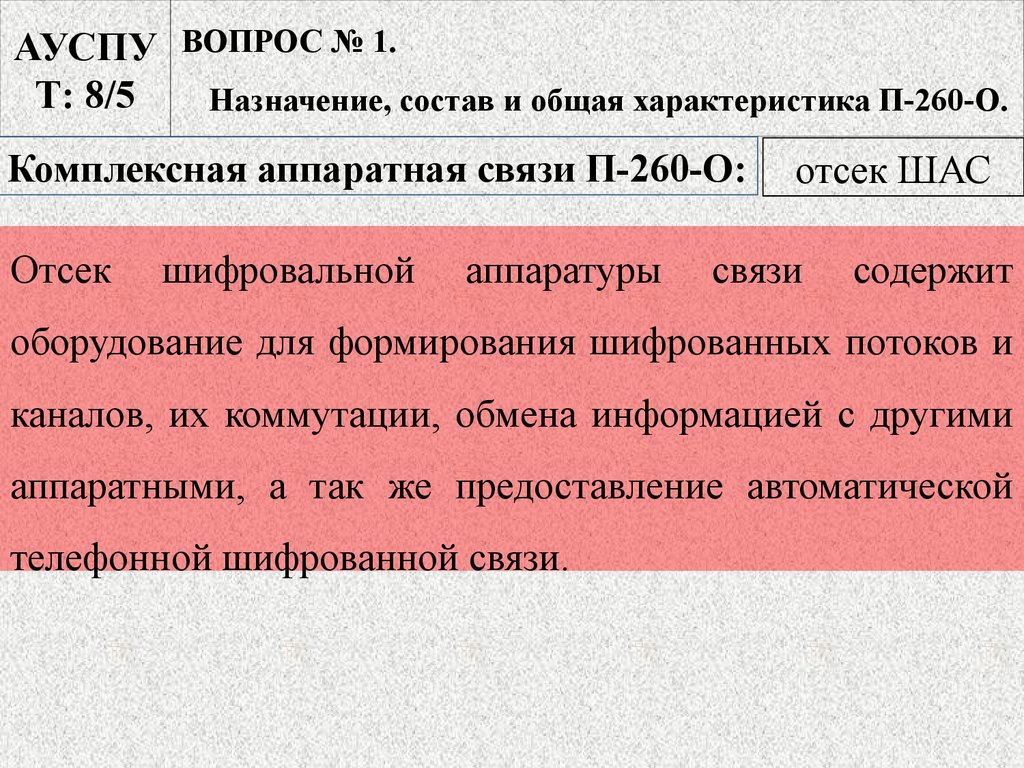

Комплексная аппаратная связи П-260-О:
Отсек
шифровальной
аппаратуры
отсек ШАС
связи
содержит
оборудование для формирования шифрованных потоков и
каналов, их коммутации, обмена информацией с другими
аппаратными, а так же предоставление автоматической
телефонной шифрованной связи.

11.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

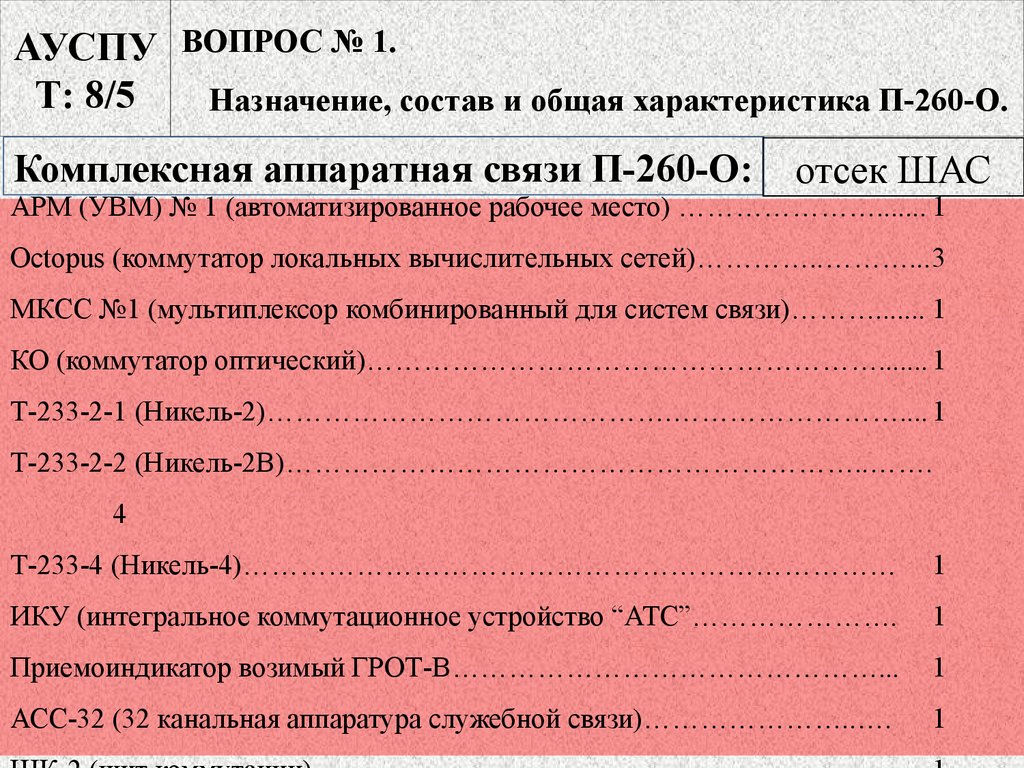

Комплексная аппаратная связи П-260-О:
отсек ШАС
АРМ (УВМ) № 1 (автоматизированное рабочее место) …………………....... 1
Octopus (коммутатор локальных вычислительных сетей)…………..………...3
МКСС №1 (мультиплексор комбинированный для систем связи)………....... 1
КО (коммутатор оптический)………………………………………………....... 1
Т-233-2-1 (Никель-2)…………………………………….…………………….... 1
Т-233-2-2 (Никель-2В)……………………………………………………..…….
4
Т-233-4 (Никель-4)……………………………………………………………
1
ИКУ (интегральное коммутационное устройство “АТС”………………….
1

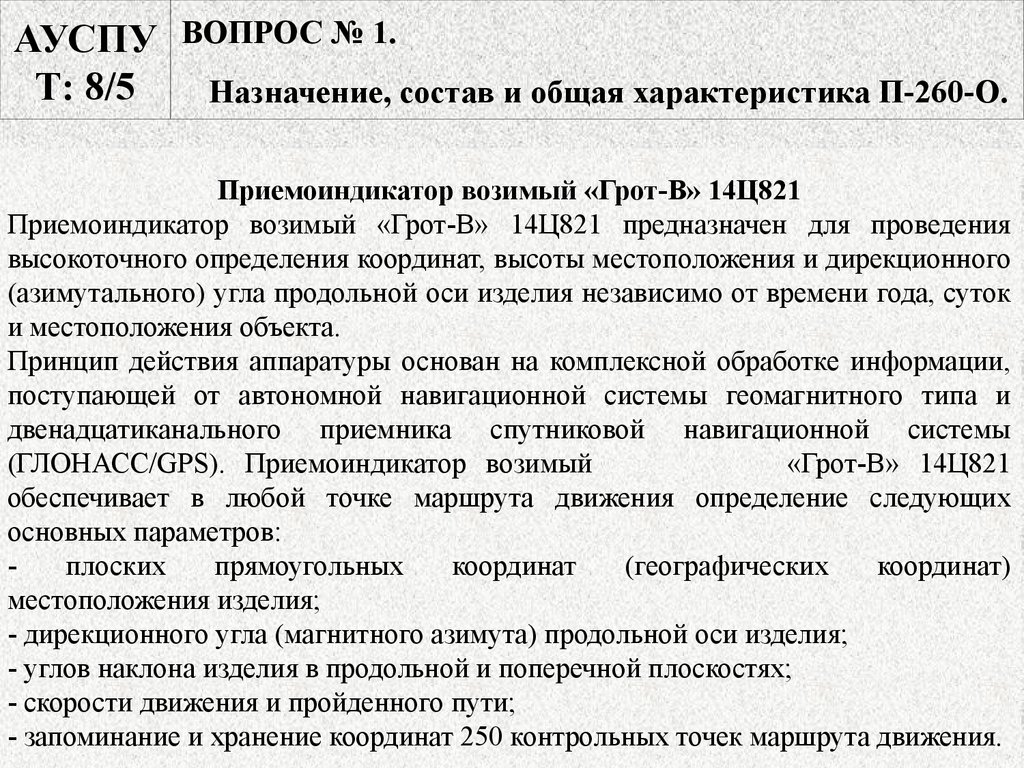

Приемоиндикатор возимый ГРОТ-В………………………………………...
1

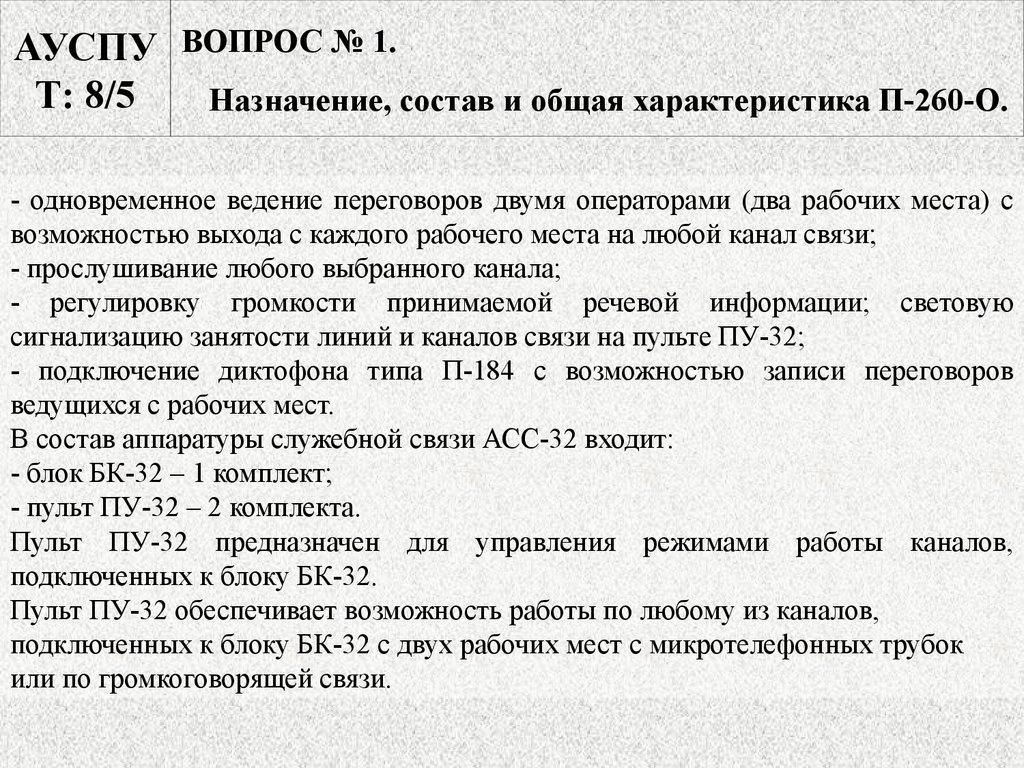

АСС-32 (32 канальная аппаратура служебной связи)…………………..….
1

12.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.
Комплексная аппаратная связи П-260-О:
отсек ШАС

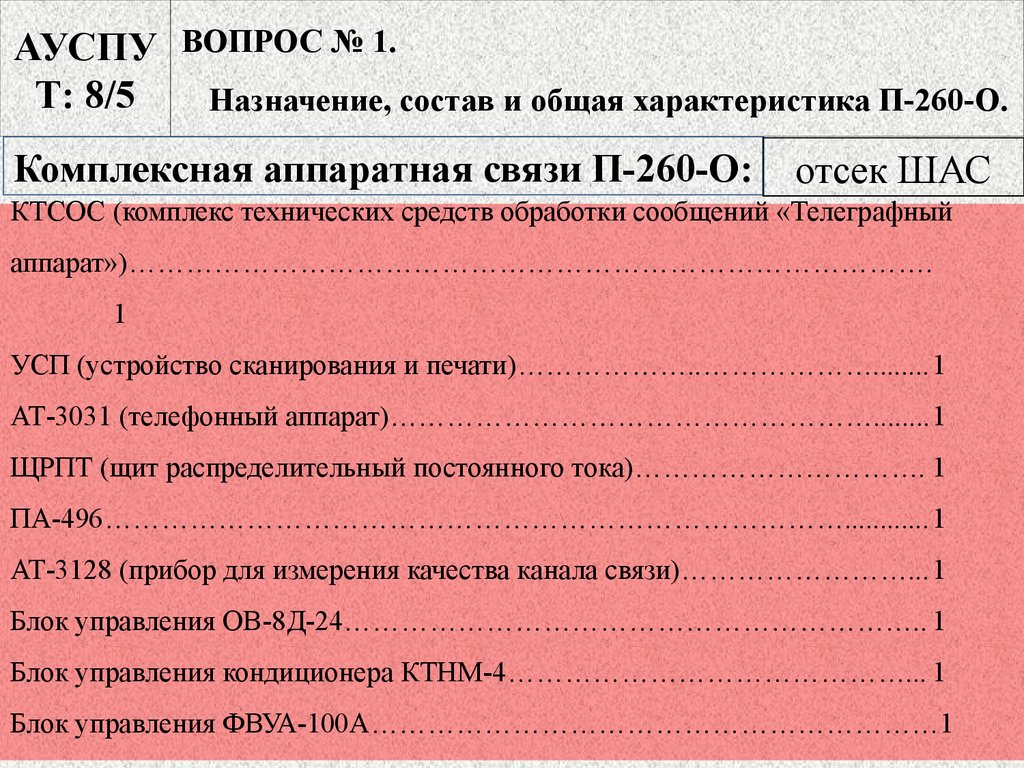

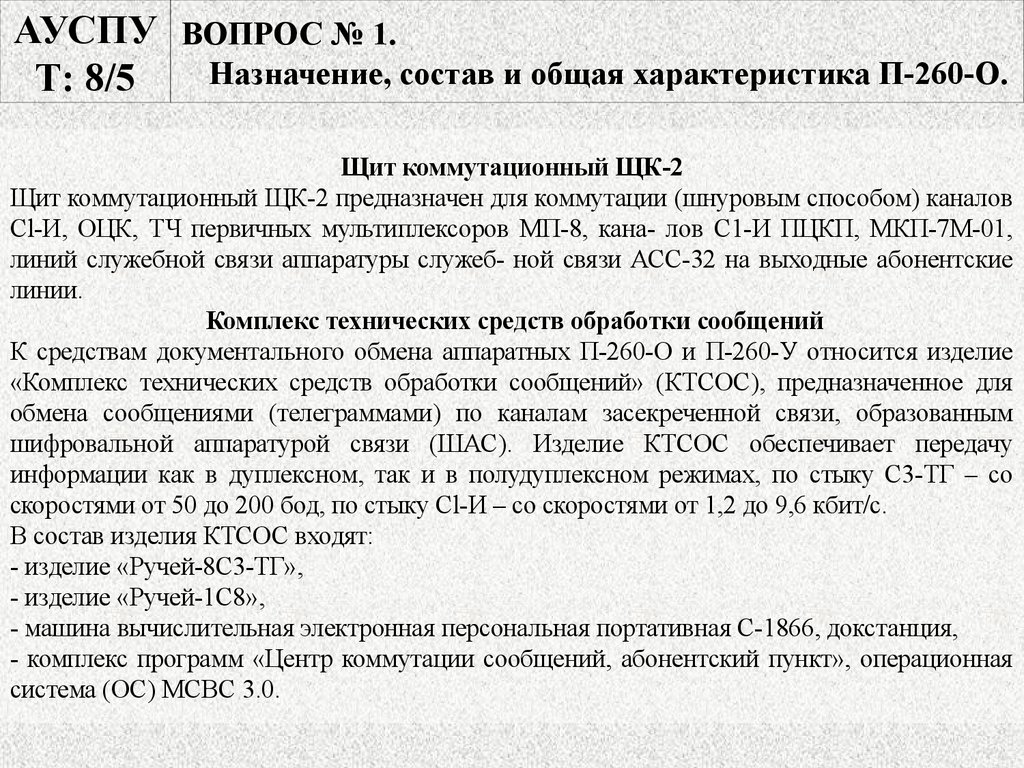

КТСОС (комплекс технических средств обработки сообщений «Телеграфный
аппарат»)………………………………………………………………………….
1
УСП (устройство сканирования и печати)………………..………………........1

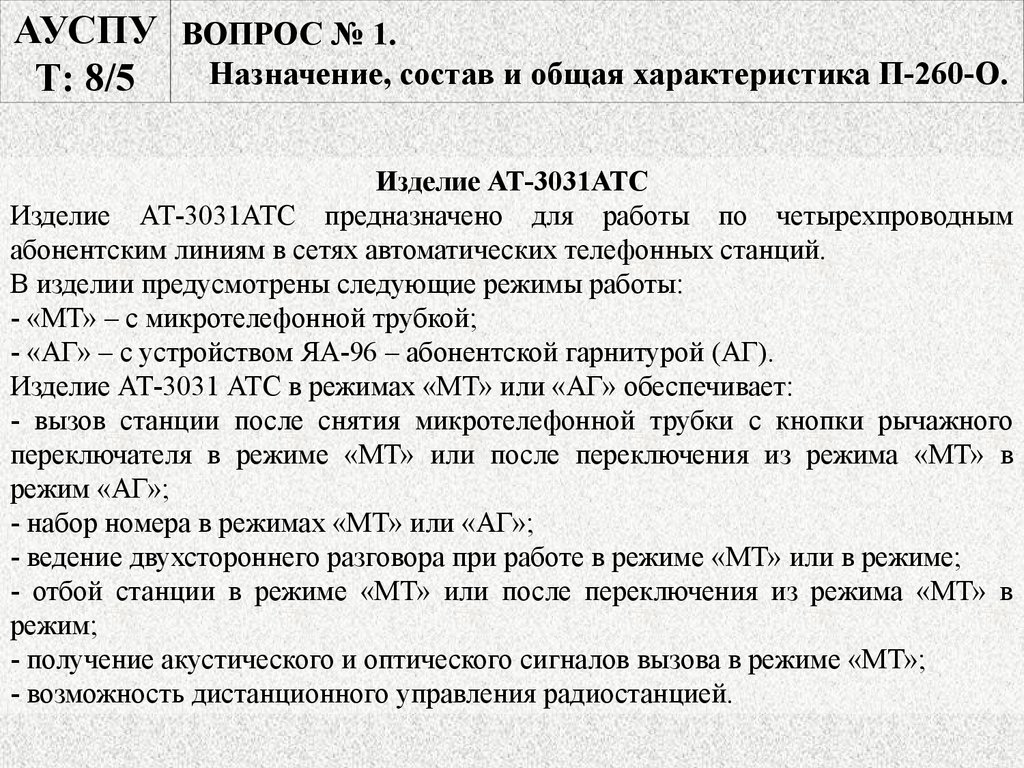

АТ-3031 (телефонный аппарат)……………………………………………........1
ЩРПТ (щит распределительный постоянного тока)…………………………. 1
ПА-496……………………………………………………………………............1
АТ-3128 (прибор для измерения качества канала связи)……………………...1
Блок управления ОВ-8Д-24…………………………………………………….. 1
Блок управления кондиционера КТНМ-4……………………………………... 1
Блок управления ФВУА-100А……………………………………………………1

13.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

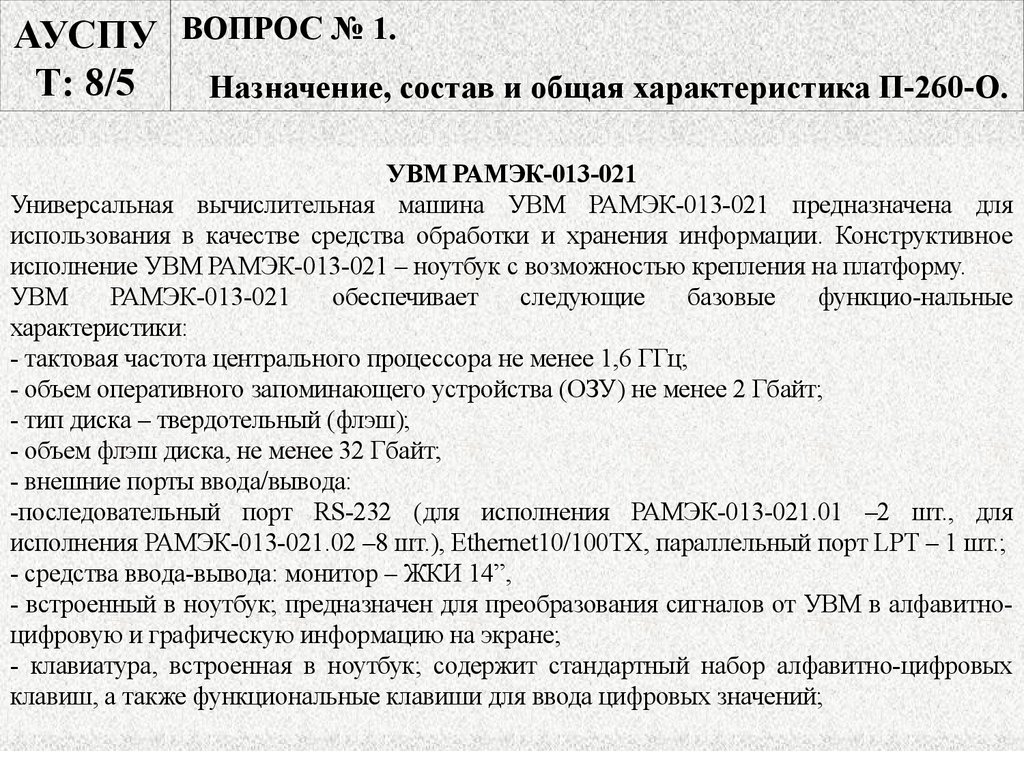

УВМ РАМЭК-013-021
Универсальная вычислительная машина УВМ РАМЭК-013-021 предназначена для
использования в качестве средства обработки и хранения информации. Конструктивное
исполнение УВМ РАМЭК-013-021 – ноутбук с возможностью крепления на платформу.
УВМ
РАМЭК-013-021
обеспечивает
следующие
базовые
функцио-нальные
характеристики:
- тактовая частота центрального процессора не менее 1,6 ГГц;
- объем оперативного запоминающего устройства (ОЗУ) не менее 2 Гбайт;
- тип диска – твердотельный (флэш);
- объем флэш диска, не менее 32 Гбайт;
- внешние порты ввода/вывода:
-последовательный порт RS-232 (для исполнения РАМЭК-013-021.01 –2 шт., для
исполнения РАМЭК-013-021.02 –8 шт.), Ethernet10/100ТХ, параллельный порт LPT – 1 шт.;
- средства ввода-вывода: монитор – ЖКИ 14”,
- встроенный в ноутбук; предназначен для преобразования сигналов от УВМ в алфавитноцифровую и графическую информацию на экране;
- клавиатура, встроенная в ноутбук; содержит стандартный набор алфавитно-цифровых
клавиш, а также функциональные клавиши для ввода цифровых значений;

14.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

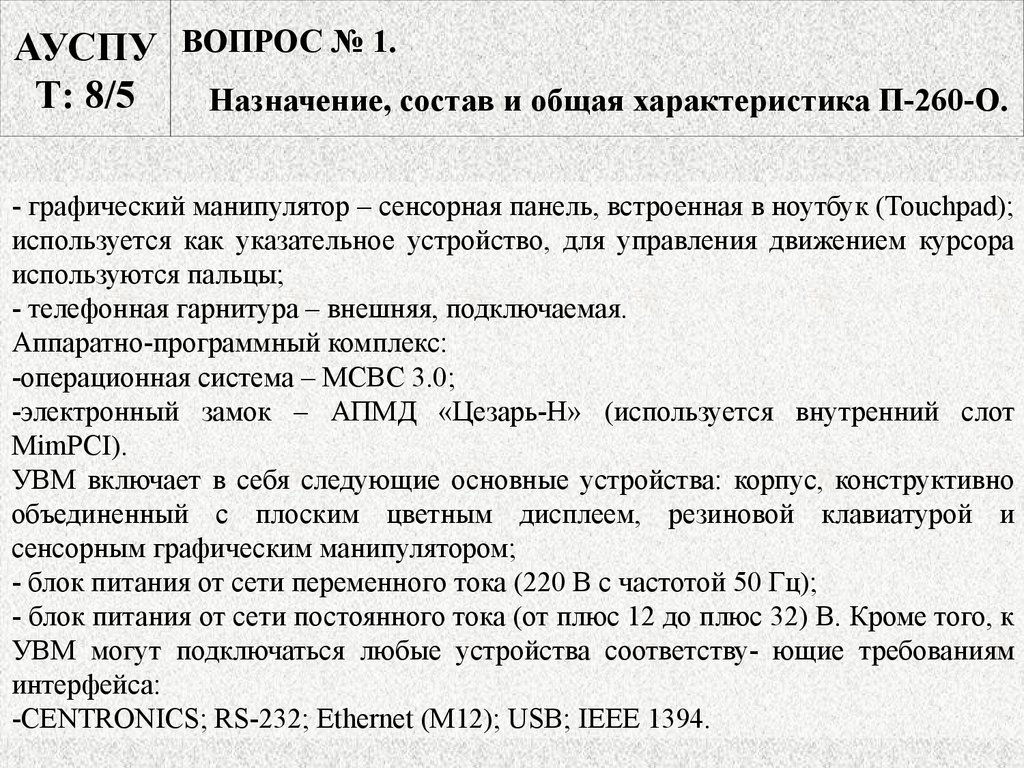

- графический манипулятор – сенсорная панель, встроенная в ноутбук (Touchpad);
используется как указательное устройство, для управления движением курсора
используются пальцы;
- телефонная гарнитура – внешняя, подключаемая.
Аппаратно-программный комплекс:
-операционная система – МСВС 3.0;
-электронный замок – АПМД «Цезарь-Н» (используется внутренний слот
MimPCI).
УВМ включает в себя следующие основные устройства: корпус, конструктивно
объединенный с плоским цветным дисплеем, резиновой клавиатурой и
сенсорным графическим манипулятором;
- блок питания от сети переменного тока (220 В с частотой 50 Гц);
- блок питания от сети постоянного тока (от плюс 12 до плюс 32) В. Кроме того, к
УВМ могут подключаться любые устройства соответству- ющие требованиям
интерфейса:
-CENTRONICS; RS-232; Ethernet (M12); USB; IEEE 1394.

15.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.
Комплексная аппаратная связи П-260-О:
отсек ШАС

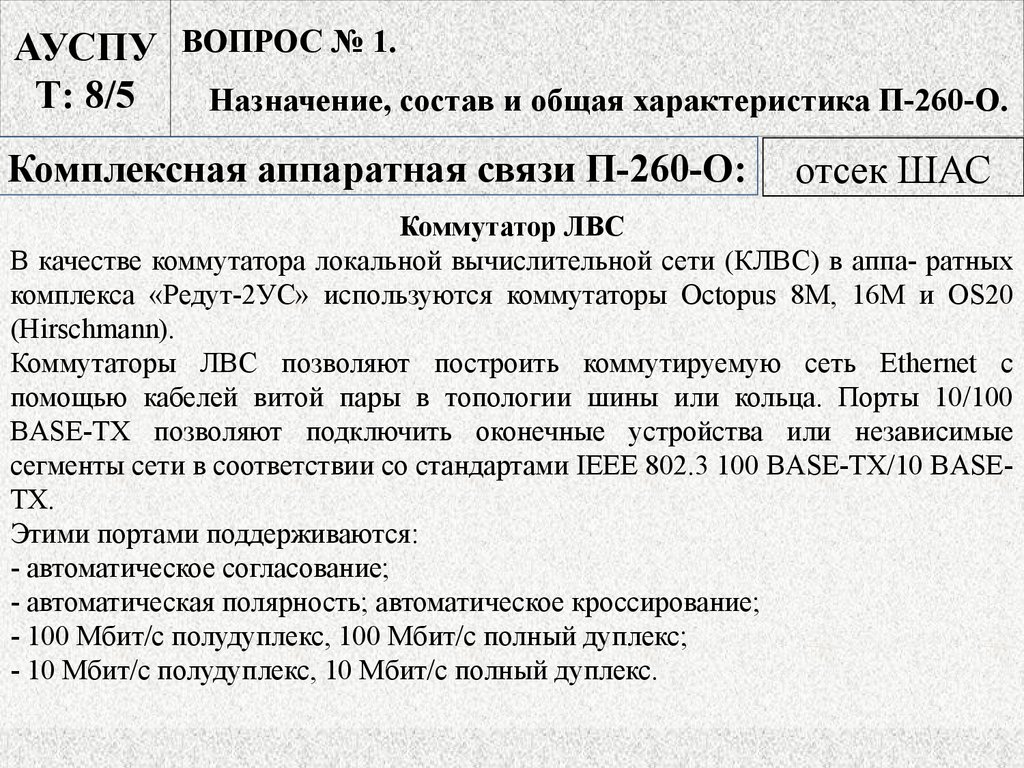

Коммутатор ЛВС
В качестве коммутатора локальной вычислительной сети (КЛВС) в аппа- ратных
комплекса «Редут-2УС» используются коммутаторы Octopus 8М, 16М и OS20
(Hirschmann).
Коммутаторы ЛВС позволяют построить коммутируемую сеть Ethernet с
помощью кабелей витой пары в топологии шины или кольца. Порты 10/100
BASE-ТХ позволяют подключить оконечные устройства или независимые
сегменты сети в соответствии со стандартами IEEE 802.3 100 BASE-TX/10 BASEТХ.
Этими портами поддерживаются:
- автоматическое согласование;
- автоматическая полярность; автоматическое кроссирование;
- 100 Мбит/с полудуплекс, 100 Мбит/с полный дуплекс;
- 10 Мбит/с полудуплекс, 10 Мбит/с полный дуплекс.

16.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

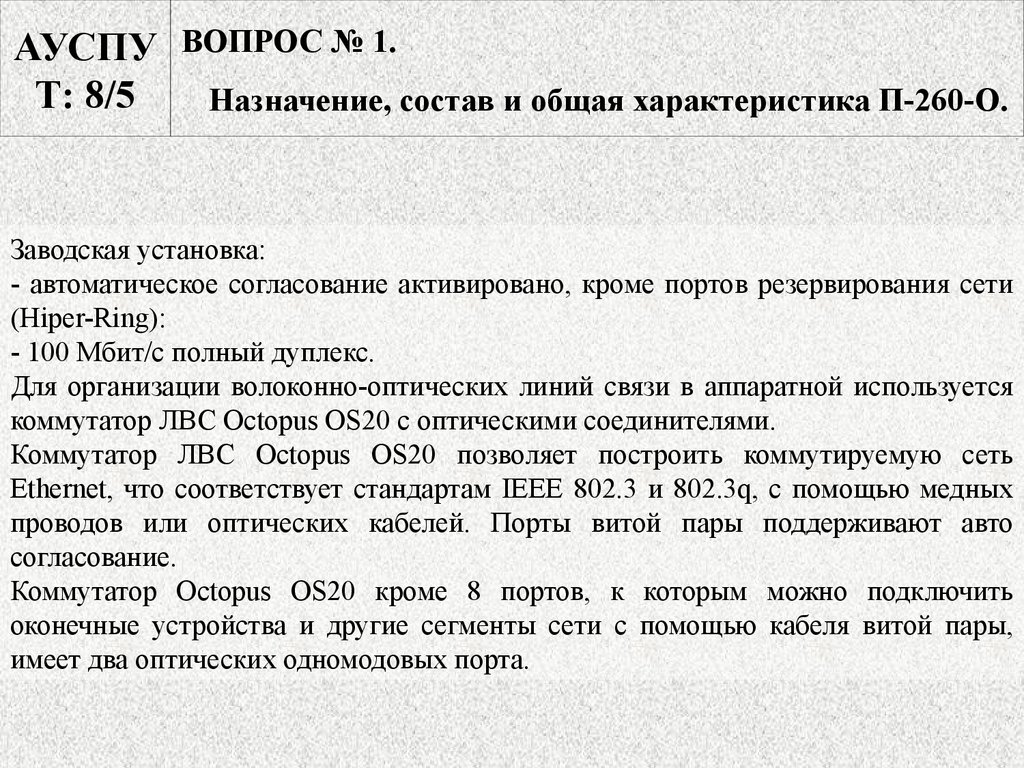

Заводская установка:
- автоматическое согласование активировано, кроме портов резервирования сети
(Hiper-Ring):
- 100 Мбит/с полный дуплекс.
Для организации волоконно-оптических линий связи в аппаратной используется
коммутатор ЛВС Octopus OS20 с оптическими соединителями.
Коммутатор ЛВС Octopus OS20 позволяет построить коммутируемую сеть
Ethernet, что соответствует стандартам IEEE 802.3 и 802.3q, с помощью медных
проводов или оптических кабелей. Порты витой пары поддерживают авто
согласование.
Коммутатор Octopus OS20 кроме 8 портов, к которым можно подключить
оконечные устройства и другие сегменты сети с помощью кабеля витой пары,
имеет два оптических одномодовых порта.

17.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

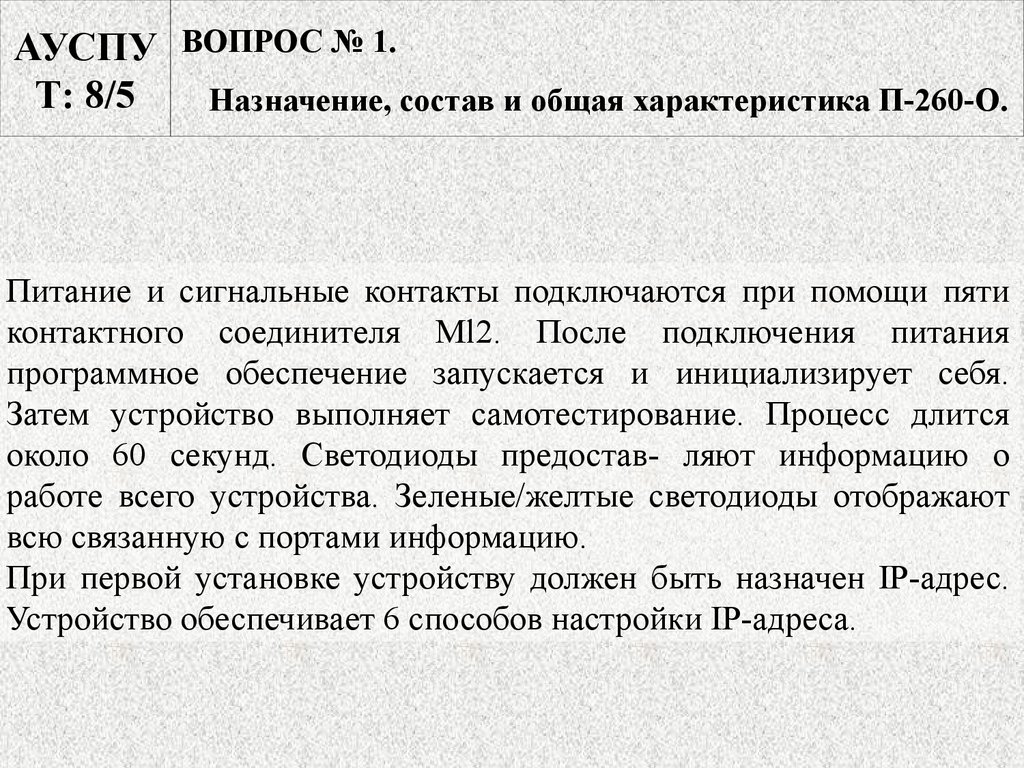

Питание и сигнальные контакты подключаются при помощи пяти
контактного соединителя Ml2. После подключения питания
программное обеспечение запускается и инициализирует себя.
Затем устройство выполняет самотестирование. Процесс длится
около 60 секунд. Светодиоды предостав- ляют информацию о
работе всего устройства. Зеленые/желтые светодиоды отображают
всю связанную с портами информацию.
При первой установке устройству должен быть назначен IP-адрес.
Устройство обеспечивает 6 способов настройки IР-адреса.

18.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

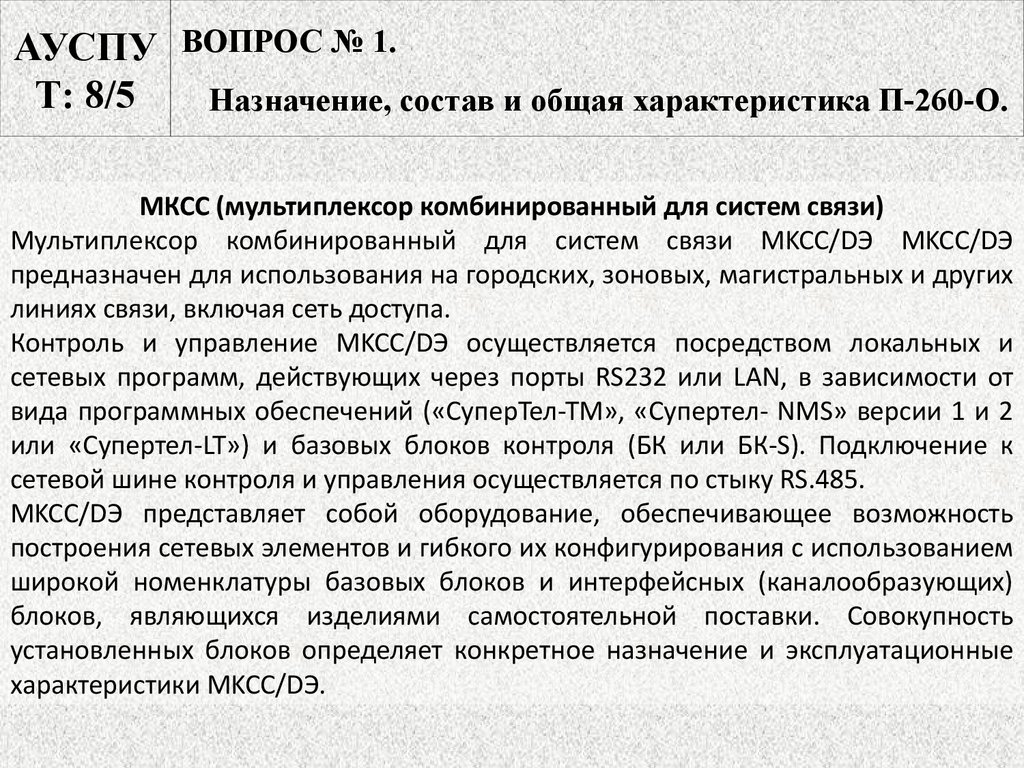

МКСС (мультиплексор комбинированный для систем связи)
Мультиплексор комбинированный для систем связи MKCC/DЭ MKCC/DЭ
предназначен для использования на городских, зоновых, магистральных и других
линиях связи, включая сеть доступа.
Контроль и управление MKCC/DЭ осуществляется посредством локальных и
сетевых программ, действующих через порты RS232 или LAN, в зависимости от
вида программных обеспечений («СуперТел-ТМ», «Супертел- NMS» версии 1 и 2
или «Супертел-LT») и базовых блоков контроля (БК или БК-S). Подключение к
сетевой шине контроля и управления осуществляется по стыку RS.485.
MKCC/DЭ представляет собой оборудование, обеспечивающее возможность
построения сетевых элементов и гибкого их конфигурирования с использованием
широкой номенклатуры базовых блоков и интерфейсных (каналообразующих)
блоков, являющихся изделиями самостоятельной поставки. Совокупность
установленных блоков определяет конкретное назначение и эксплуатационные
характеристики MKCC/DЭ.

19.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

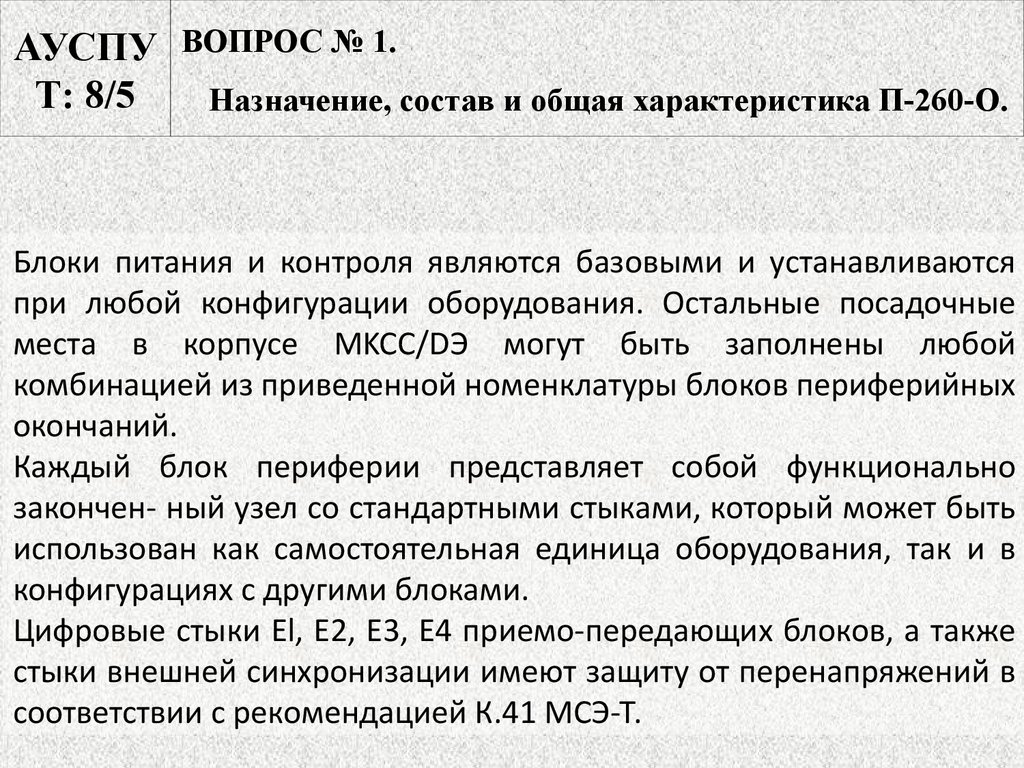

Блоки питания и контроля являются базовыми и устанавливаются
при любой конфигурации оборудования. Остальные посадочные
места в корпусе MKCC/DЭ могут быть заполнены любой
комбинацией из приведенной номенклатуры блоков периферийных
окончаний.
Каждый блок периферии представляет собой функционально
закончен- ный узел со стандартными стыками, который может быть
использован как самостоятельная единица оборудования, так и в
конфигурациях с другими блоками.
Цифровые стыки El, Е2, Е3, Е4 приемо-передающих блоков, а также
стыки внешней синхронизации имеют защиту от перенапряжений в
соответствии с рекомендацией К.41 МСЭ-Т.

20.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

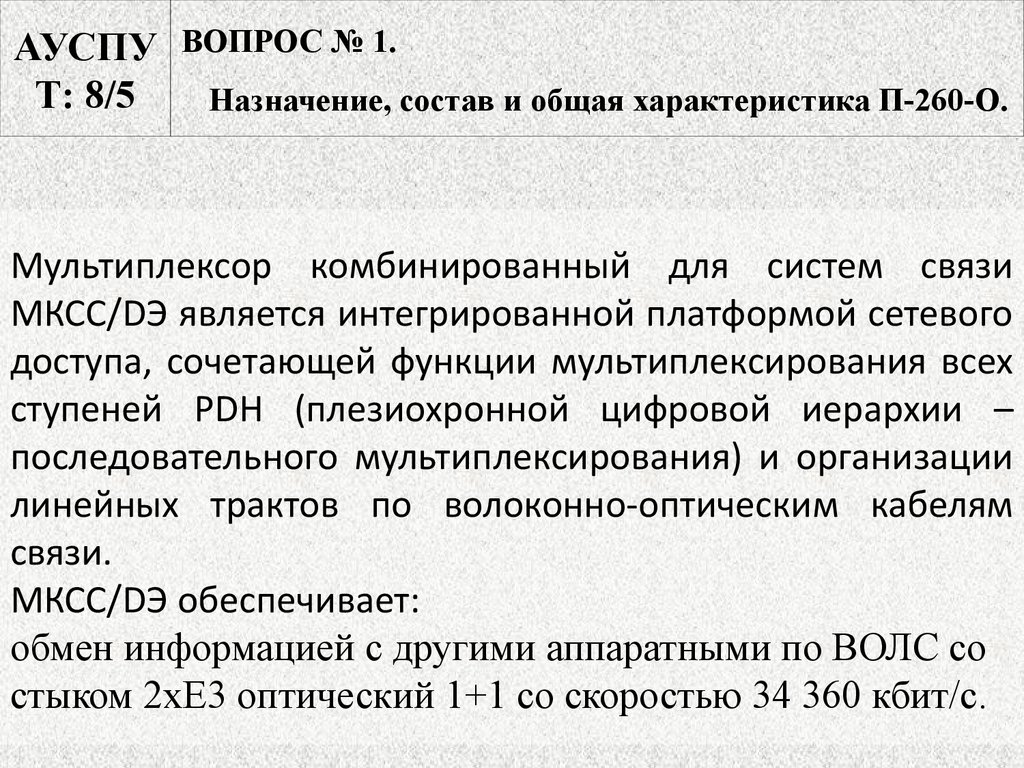

Мультиплексор комбинированный для систем связи
МКСС/DЭ является интегрированной платформой сетевого
доступа, сочетающей функции мультиплексирования всех
ступеней PDH (плезиохронной цифровой иерархии –
последовательного мультиплексирования) и организации
линейных трактов по волоконно-оптическим кабелям
связи.
МКСС/DЭ обеспечивает:
обмен информацией с другими аппаратными по ВОЛС со
стыком 2хЕ3 оптический 1+1 со скоростью 34 360 кбит/с.

21.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

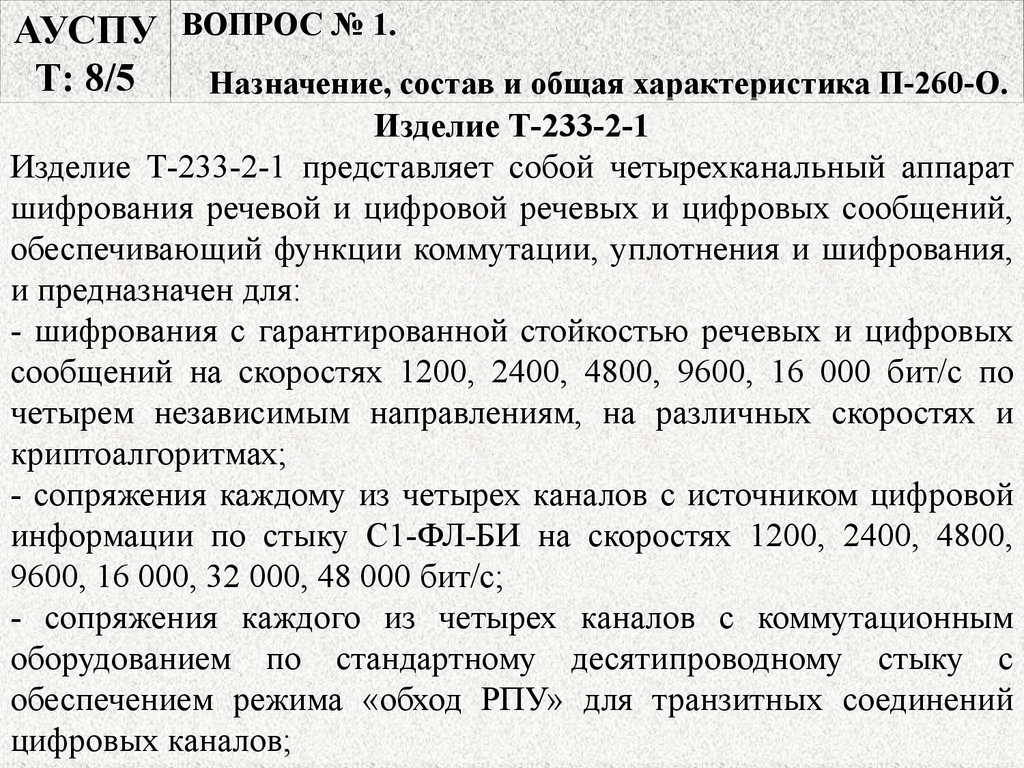

Изделие Т-233-2-1
Изделие Т-233-2-1 представляет собой четырехканальный аппарат
шифрования речевой и цифровой речевых и цифровых сообщений,
обеспечивающий функции коммутации, уплотнения и шифрования,
и предназначен для:
- шифрования с гарантированной стойкостью речевых и цифровых
сообщений на скоростях 1200, 2400, 4800, 9600, 16 000 бит/с по
четырем независимым направлениям, на различных скоростях и
криптоалгоритмах;
- сопряжения каждому из четырех каналов с источником цифровой
информации по стыку С1-ФЛ-БИ на скоростях 1200, 2400, 4800,
9600, 16 000, 32 000, 48 000 бит/с;
- сопряжения каждого из четырех каналов с коммутационным
оборудованием по стандартному десятипроводному стыку с
обеспечением режима «обход РПУ» для транзитных соединений
цифровых каналов;

22.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

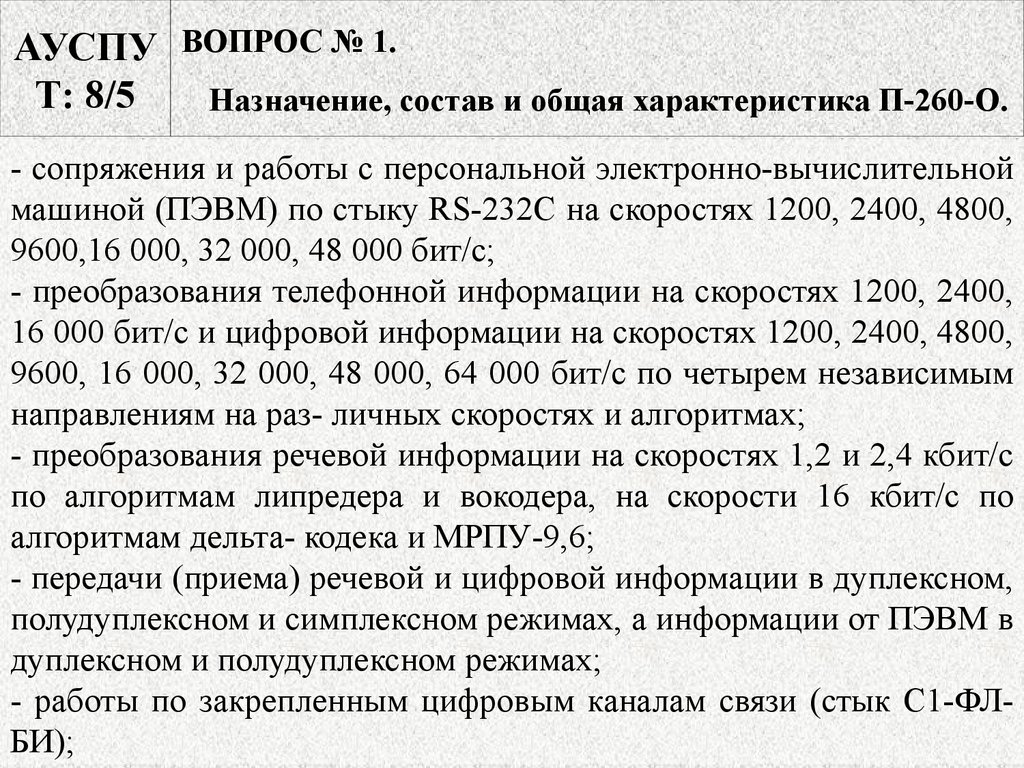

- сопряжения и работы с персональной электронно-вычислительной
машиной (ПЭВМ) по стыку RS-232C на скоростях 1200, 2400, 4800,
9600,16 000, 32 000, 48 000 бит/с;
- преобразования телефонной информации на скоростях 1200, 2400,
16 000 бит/с и цифровой информации на скоростях 1200, 2400, 4800,
9600, 16 000, 32 000, 48 000, 64 000 бит/с по четырем независимым
направлениям на раз- личных скоростях и алгоритмах;
- преобразования речевой информации на скоростях 1,2 и 2,4 кбит/с
по алгоритмам липредера и вокодера, на скорости 16 кбит/с по
алгоритмам дельта- кодека и МРПУ-9,6;
- передачи (приема) речевой и цифровой информации в дуплексном,
полудуплексном и симплексном режимах, а информации от ПЭВМ в
дуплексном и полудуплексном режимах;
- работы по закрепленным цифровым каналам связи (стык С1-ФЛБИ);

23.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

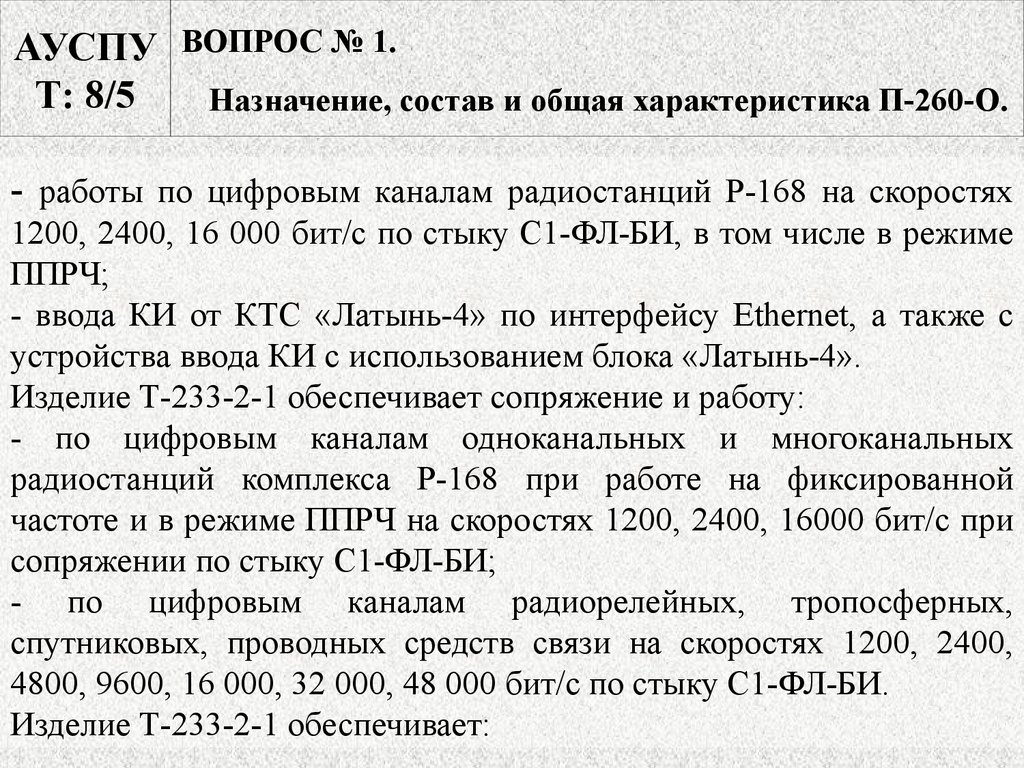

- работы по цифровым каналам радиостанций Р-168 на скоростях
1200, 2400, 16 000 бит/с по стыку С1-ФЛ-БИ, в том числе в режиме
ППРЧ;
- ввода КИ от КТС «Латынь-4» по интерфейсу Ethernet, а также с
устройства ввода КИ с использованием блока «Латынь-4».
Изделие Т-233-2-1 обеспечивает сопряжение и работу:
- по цифровым каналам одноканальных и многоканальных
радиостанций комплекса Р-168 при работе на фиксированной
частоте и в режиме ППРЧ на скоростях 1200, 2400, 16000 бит/с при
сопряжении по стыку С1-ФЛ-БИ;
- по цифровым каналам радиорелейных, тропосферных,
спутниковых, проводных средств связи на скоростях 1200, 2400,
4800, 9600, 16 000, 32 000, 48 000 бит/с по стыку С1-ФЛ-БИ.
Изделие Т-233-2-1 обеспечивает:

24.

АУСПУ ВОПРОС № 1.
Назначение, состав и общая характеристика П-260-О.
Т: 8/5
-скорости
самопрослушивание
речевого
сигнала
в симплексном
режиме на
работы
РПУ
16000,
96000
бит/с;
выдачу
известительного
сигнала
абоненту
при синхронизации канала аппаратуры,
пропадании
канала
связи;
-аппаратуры
функциональный
контроль
работоспособности
каждого
канала
с
обеспечением
самопрослушивания
речевого
сигнала;
-управление
автоматическое
вхождение
впо синхронизм
каждого
канала;
изделием
Т-233-2-1
стыку
RS232
либо
по
стыку
RS485;
-режимах
ведение по
служебной
телефонной
связи
в открытом
и закрытом
каждому
из
четырех
каналов
с
помощью
РПУс
служебной
связи
на
скоростях
работы
1200,
2400
бит/с
липредерным
преобразованием речи и МРПУ-9,6 на скорости 16
000
бит/с;
-аппаратуры
дистанционного
ввода
КИ по информационному каналу от
комплекса
«Латынь»;
- ввода КИ с использованием УВК УА-158 и УИ-363, «Латынь-4».

25.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.
Изделие Т-233-2-2
Изделие
Т-233-2-2
предназначено
для:
-информации;
шифрования с гарантированной
стойкостью цифровой
-плезиохронной
взаимодействия(PDH)
с аппаратурой
каналообразования
системЕ1
передачи
цифровой
иерархии
по
каналу
(2048
кбит/с)
с
линейной
стороны
и
с
источником
цифровой
информации
по
стыку G.703
(код НDВ-3)цифровой
стандарта информации
Е1 со станционной
стороны;
сопряжения
с
источником
со
станционной
стороны
и с линейной
стороны с каналообразующей аппаратурой по
стыкам
10/100
Base-T(F);
-передаваемой
преобразования
одного
потока
цифровой информации,
со
скоростью
2048
кбит/с;
-передаваемой
преобразования
одного
потока
цифровой информации,
со
скоростью
10/100
Мбит/с;
-стыками
дистанционного
ввода
КИ
по информационному
каналу со
10/100
BaseT(F)
от
аппаратуры
комплекса
«Латынь»;
- ввода КИ с использованием блока «Латынь-4».

26.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

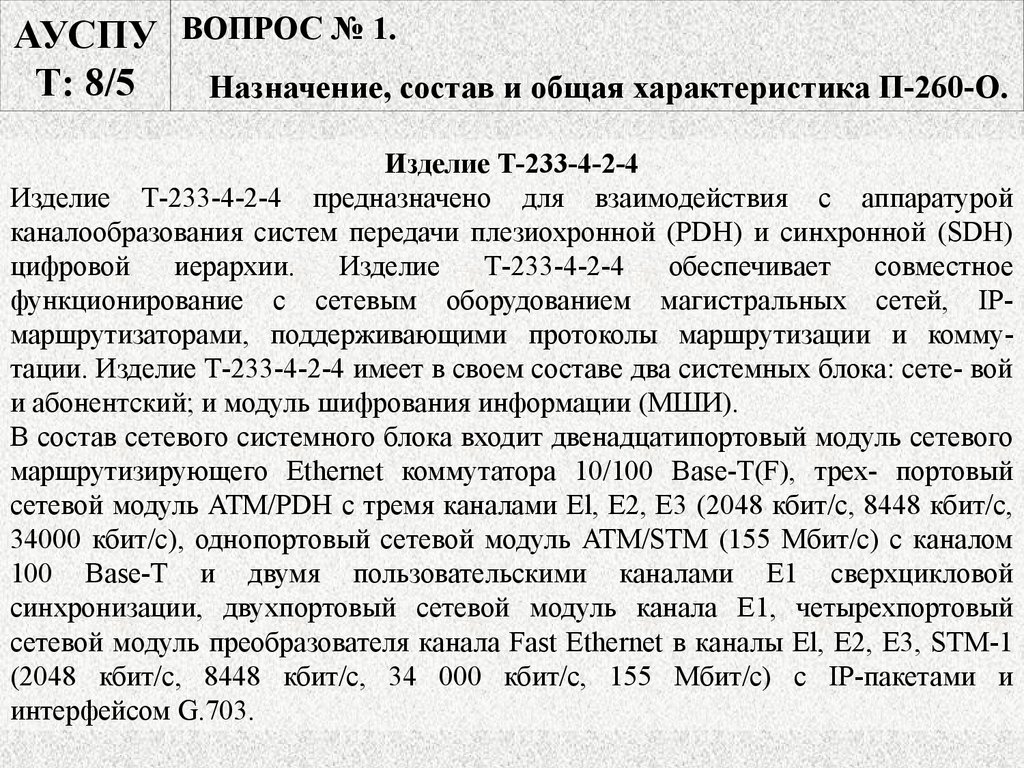

Изделие Т-233-4-2-4
Изделие Т-233-4-2-4 предназначено для взаимодействия с аппаратурой
каналообразования систем передачи плезиохронной (PDH) и синхронной (SDH)
цифровой
иерархии.
Изделие
Т-233-4-2-4
обеспечивает
совместное
функционирование с сетевым оборудованием магистральных сетей, IPмаршрутизаторами, поддерживающими протоколы маршрутизации и коммутации. Изделие Т-233-4-2-4 имеет в своем составе два системных блока: сете- вой
и абонентский; и модуль шифрования информации (МШИ).
В состав сетевого системного блока входит двенадцатипортовый модуль сетевого
маршрутизирующего Ethernet коммутатора 10/100 Base-T(F), трех- портовый
сетевой модуль ATM/PDH с тремя каналами El, Е2, Е3 (2048 кбит/с, 8448 кбит/с,
34000 кбит/с), однопортовый сетевой модуль ATM/STM (155 Мбит/с) с каналом
100 Base-T и двумя пользовательскими каналами Е1 сверхцикловой
синхронизации, двухпортовый сетевой модуль канала Е1, четырехпортовый
сетевой модуль преобразователя канала Fast Ethernet в каналы El, Е2, Е3, STM-1
(2048 кбит/с, 8448 кбит/с, 34 000 кбит/с, 155 Мбит/с) с IP-пакетами и
интерфейсом G.703.

27.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

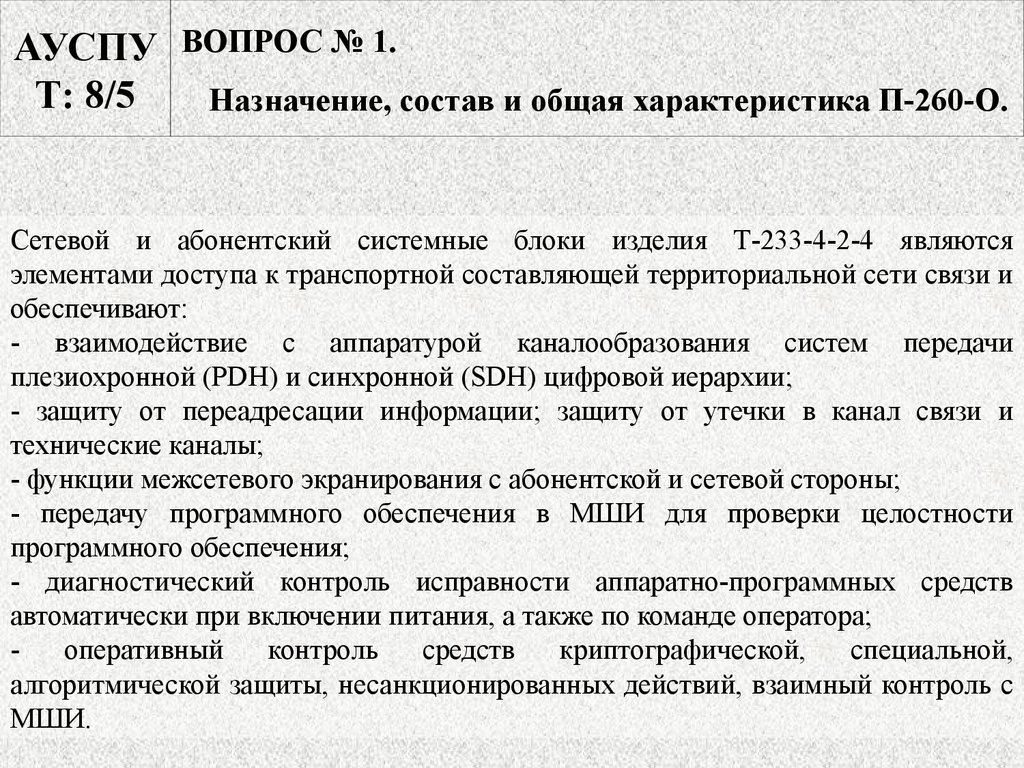

Сетевой и абонентский системные блоки изделия Т-233-4-2-4 являются
элементами доступа к транспортной составляющей территориальной сети связи и
обеспечивают:
- взаимодействие с аппаратурой каналообразования систем передачи
плезиохронной (PDH) и синхронной (SDH) цифровой иерархии;
- защиту от переадресации информации; защиту от утечки в канал связи и
технические каналы;
- функции межсетевого экранирования с абонентской и сетевой стороны;
- передачу программного обеспечения в МШИ для проверки целостности
программного обеспечения;
- диагностический контроль исправности аппаратно-программных средств
автоматически при включении питания, а также по команде оператора;
оперативный
контроль
средств
криптографической,
специальной,
алгоритмической защиты, несанкционированных действий, взаимный контроль с
МШИ.

28.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

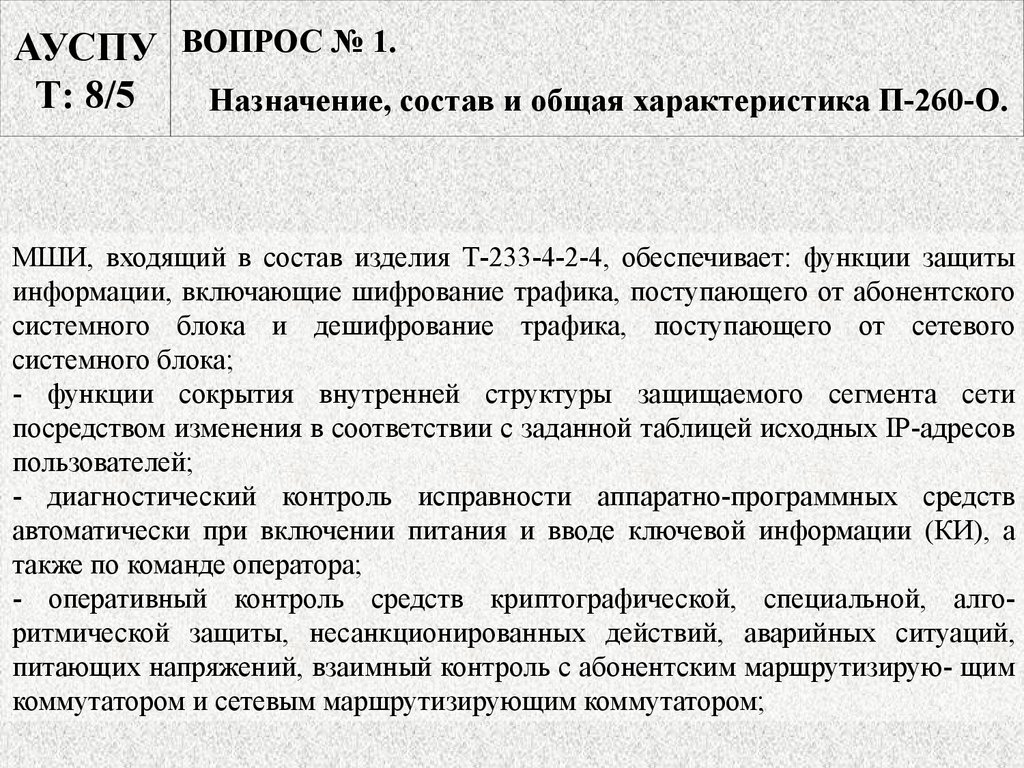

МШИ, входящий в состав изделия Т-233-4-2-4, обеспечивает: функции защиты
информации, включающие шифрование трафика, поступающего от абонентского
системного блока и дешифрование трафика, поступающего от сетевого
системного блока;
- функции сокрытия внутренней структуры защищаемого сегмента сети
посредством изменения в соответствии с заданной таблицей исходных IP-адресов
пользователей;
- диагностический контроль исправности аппаратно-программных средств
автоматически при включении питания и вводе ключевой информации (КИ), а
также по команде оператора;
- оперативный контроль средств криптографической, специальной, алгоритмической защиты, несанкционированных действий, аварийных ситуаций,
питающих напряжений, взаимный контроль с абонентским маршрутизирую- щим
коммутатором и сетевым маршрутизирующим коммутатором;

29.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

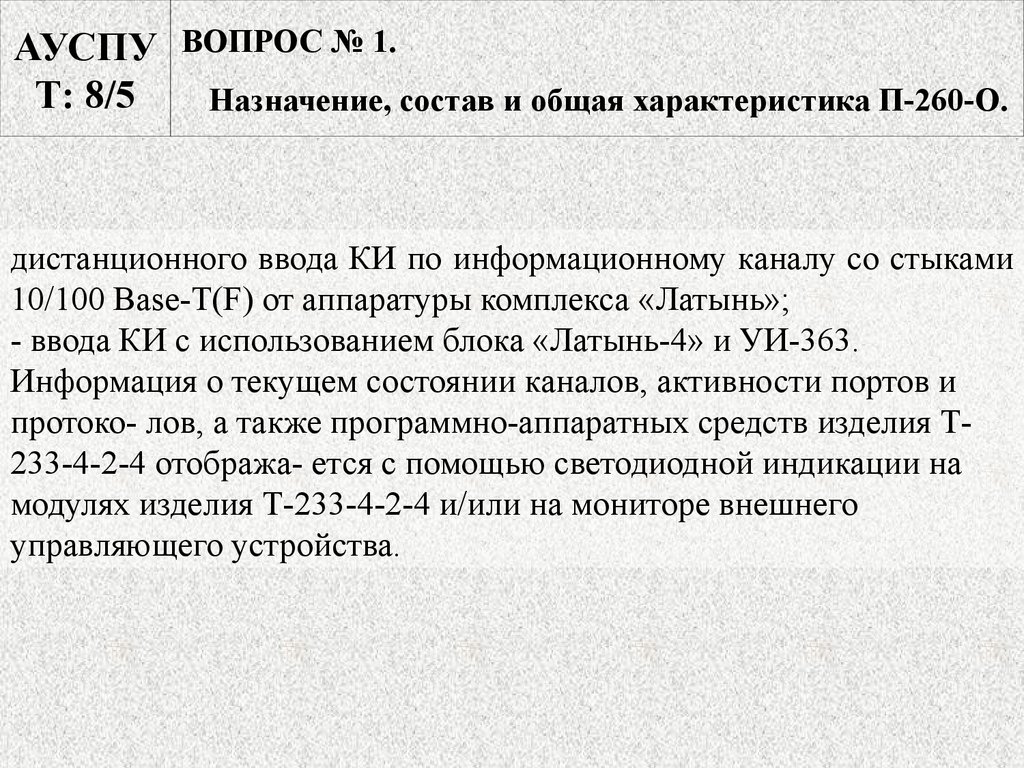

дистанционного ввода КИ по информационному каналу со стыками
10/100 Base-T(F) от аппаратуры комплекса «Латынь»;
- ввода КИ с использованием блока «Латынь-4» и УИ-363.
Информация о текущем состоянии каналов, активности портов и
протоко- лов, а также программно-аппаратных средств изделия Т233-4-2-4 отобража- ется с помощью светодиодной индикации на
модулях изделия Т-233-4-2-4 и/или на мониторе внешнего
управляющего устройства.

30.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

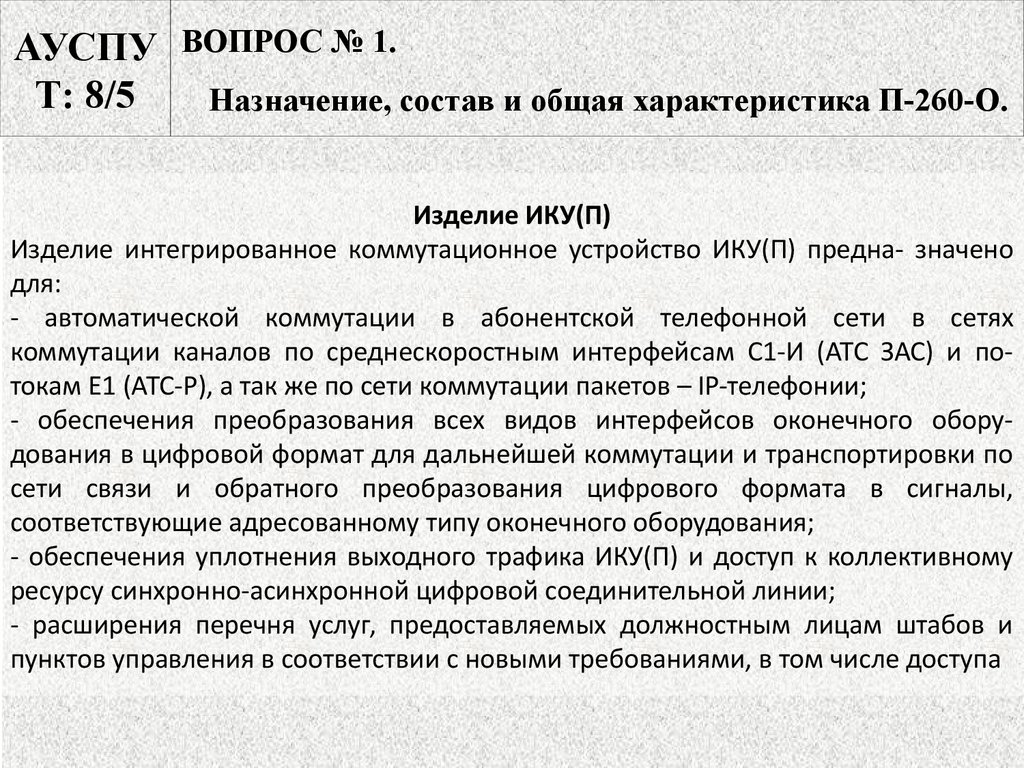

Изделие ИКУ(П)
Изделие интегрированное коммутационное устройство ИКУ(П) предна- значено
для:
- автоматической коммутации в абонентской телефонной сети в сетях
коммутации каналов по среднескоростным интерфейсам С1-И (АТС ЗАС) и потокам Е1 (АТС-Р), а так же по сети коммутации пакетов – IP-телефонии;
- обеспечения преобразования всех видов интерфейсов оконечного оборудования в цифровой формат для дальнейшей коммутации и транспортировки по
сети связи и обратного преобразования цифрового формата в сигналы,
соответствующие адресованному типу оконечного оборудования;
- обеспечения уплотнения выходного трафика ИКУ(П) и доступ к коллективному
ресурсу синхронно-асинхронной цифровой соединительной линии;
- расширения перечня услуг, предоставляемых должностным лицам штабов и
пунктов управления в соответствии с новыми требованиями, в том числе доступа

31.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

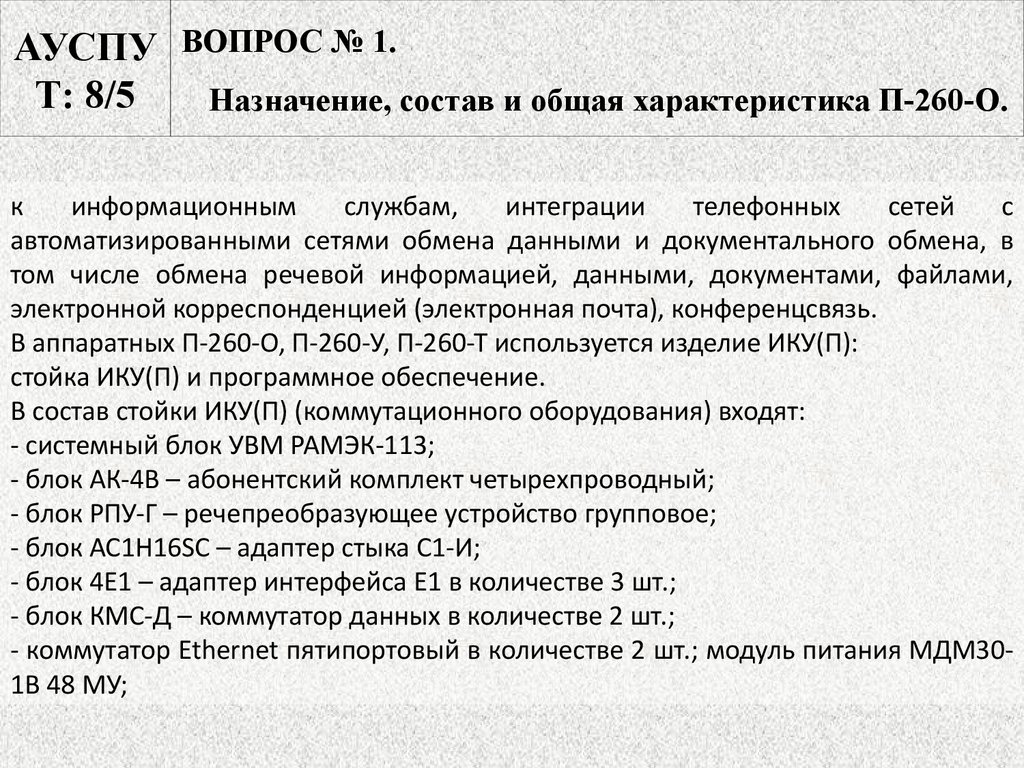

к
информационным
службам,
интеграции
телефонных
сетей
с
автоматизированными сетями обмена данными и документального обмена, в
том числе обмена речевой информацией, данными, документами, файлами,
электронной корреспонденцией (электронная почта), конференцсвязь.
В аппаратных П-260-О, П-260-У, П-260-Т используется изделие ИКУ(П):
стойка ИКУ(П) и программное обеспечение.
В состав стойки ИКУ(П) (коммутационного оборудования) входят:
- системный блок УВМ РАМЭК-113;
- блок АК-4В – абонентский комплект четырехпроводный;
- блок РПУ-Г – речепреобразующее устройство групповое;
- блок AC1H16SC – адаптер стыка С1-И;
- блок 4Е1 – адаптер интерфейса Е1 в количестве 3 шт.;
- блок КМС-Д – коммутатор данных в количестве 2 шт.;
- коммутатор Ethernet пятипортовый в количестве 2 шт.; модуль питания МДМ301В 48 МУ;

32.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

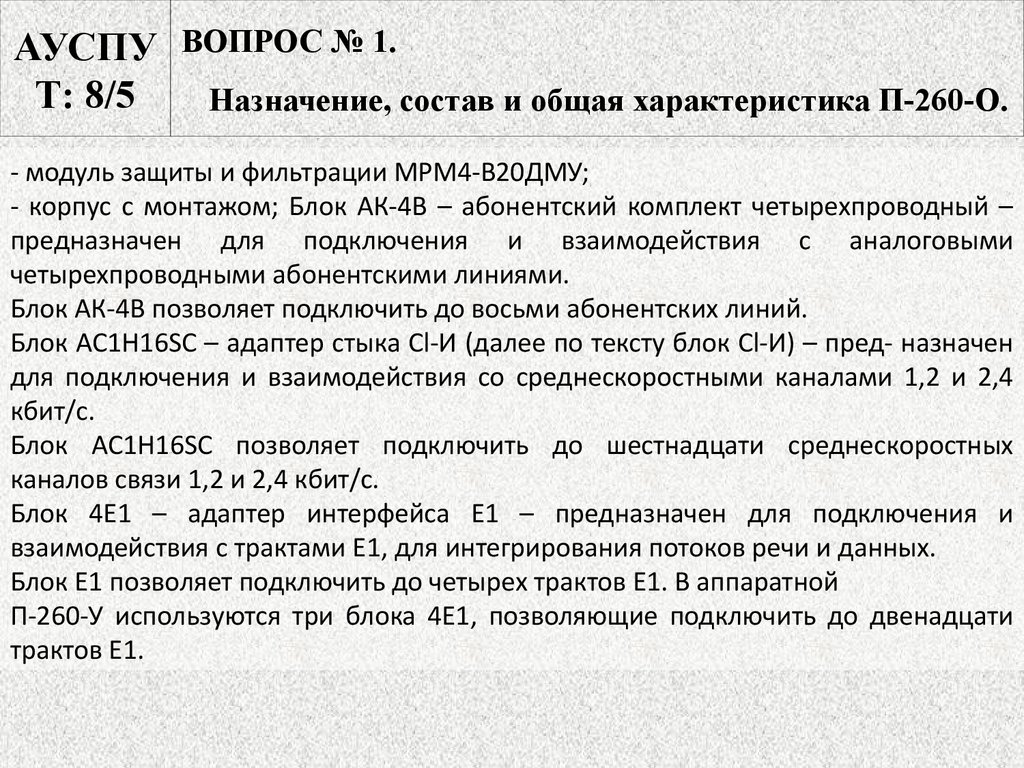

- модуль защиты и фильтрации МРМ4-В20ДМУ;
- корпус с монтажом; Блок АК-4В – абонентский комплект четырехпроводный –
предназначен для подключения и взаимодействия с аналоговыми
четырехпроводными абонентскими линиями.
Блок АК-4В позволяет подключить до восьми абонентских линий.
Блок AC1H16SC – адаптер стыка Cl-И (далее по тексту блок Cl-И) – пред- назначен
для подключения и взаимодействия со среднескоростными каналами 1,2 и 2,4
кбит/с.
Блок AC1H16SC позволяет подключить до шестнадцати среднескоростных
каналов связи 1,2 и 2,4 кбит/с.
Блок 4Е1 – адаптер интерфейса Е1 – предназначен для подключения и
взаимодействия с трактами Е1, для интегрирования потоков речи и данных.
Блок Е1 позволяет подключить до четырех трактов Е1. В аппаратной
П-260-У используются три блока 4Е1, позволяющие подключить до двенадцати
трактов Е1.

33.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

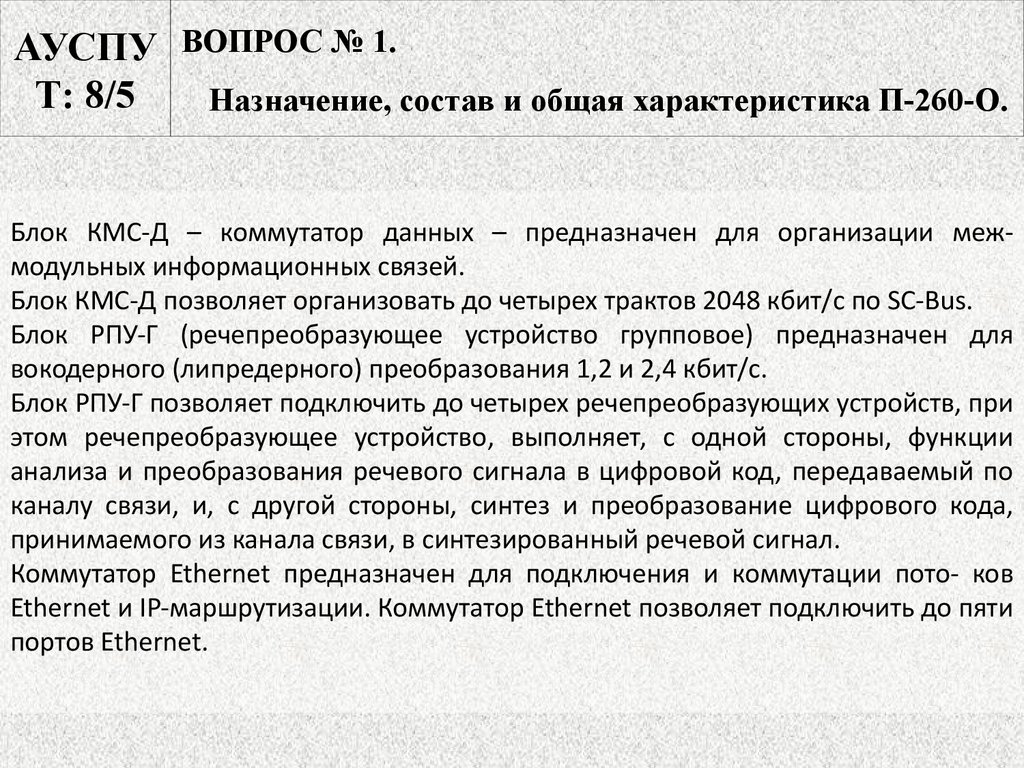

Блок КМС-Д – коммутатор данных – предназначен для организации межмодульных информационных связей.
Блок КМС-Д позволяет организовать до четырех трактов 2048 кбит/с по SC-Bus.
Блок РПУ-Г (речепреобразующее устройство групповое) предназначен для
вокодерного (липредерного) преобразования 1,2 и 2,4 кбит/с.
Блок РПУ-Г позволяет подключить до четырех речепреобразующих устройств, при
этом речепреобразующее устройство, выполняет, с одной стороны, функции
анализа и преобразования речевого сигнала в цифровой код, передаваемый по
каналу связи, и, с другой стороны, синтез и преобразование цифрового кода,
принимаемого из канала связи, в синтезированный речевой сигнал.
Коммутатор Ethernet предназначен для подключения и коммутации пото- ков
Ethernet и IP-маршрутизации. Коммутатор Ethernet позволяет подключить до пяти
портов Ethernet.

34.

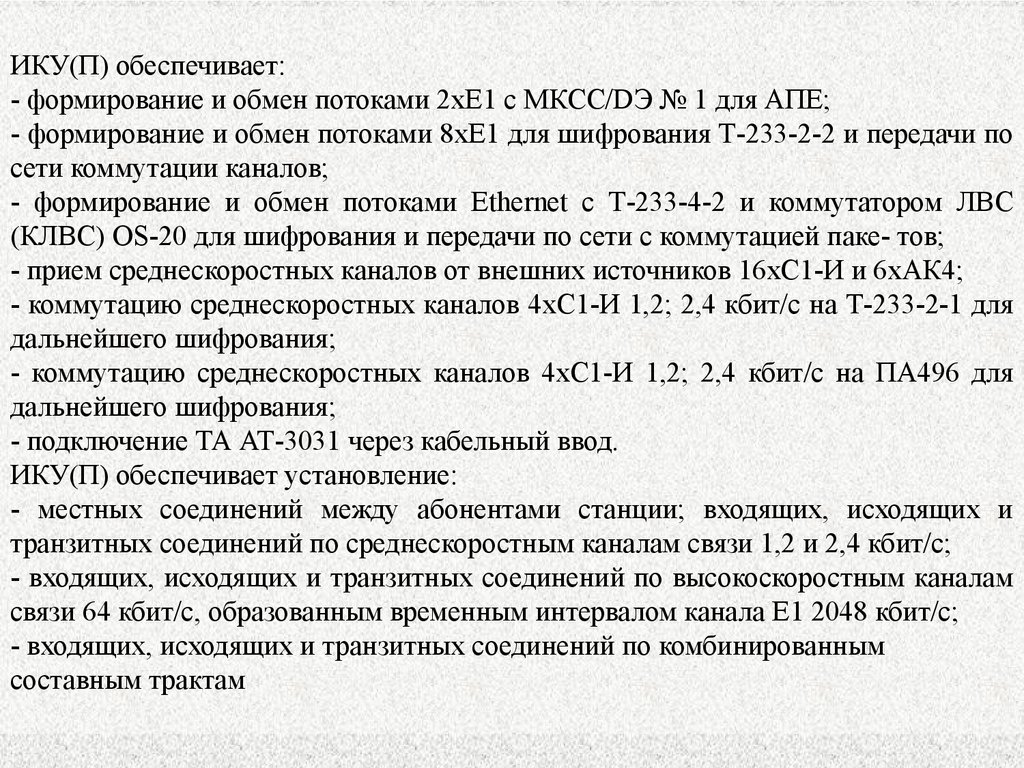

ИКУ(П) обеспечивает:
- формирование и обмен потоками 2хЕ1 с МКСС/DЭ № 1 для АПЕ;
- формирование и обмен потоками 8хЕ1 для шифрования Т-233-2-2 и передачи по
сети коммутации каналов;
- формирование и обмен потоками Ethernet с Т-233-4-2 и коммутатором ЛВС
(КЛВС) OS-20 для шифрования и передачи по сети с коммутацией паке- тов;
- прием среднескоростных каналов от внешних источников 16хС1-И и 6хАК4;
- коммутацию среднескоростных каналов 4хС1-И 1,2; 2,4 кбит/с на Т-233-2-1 для
дальнейшего шифрования;
- коммутацию среднескоростных каналов 4хС1-И 1,2; 2,4 кбит/с на ПА496 для
дальнейшего шифрования;
- подключение ТА АТ-3031 через кабельный ввод.
ИКУ(П) обеспечивает установление:
- местных соединений между абонентами станции; входящих, исходящих и
транзитных соединений по среднескоростным каналам связи 1,2 и 2,4 кбит/с;
- входящих, исходящих и транзитных соединений по высокоскоростным каналам
связи 64 кбит/с, образованным временным интервалом канала Е1 2048 кбит/с;
- входящих, исходящих и транзитных соединений по комбинированным
составным трактам

35.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.
Приемоиндикатор возимый «Грот-В» 14Ц821
Приемоиндикатор возимый «Грот-В» 14Ц821 предназначен для проведения
высокоточного определения координат, высоты местоположения и дирекционного
(азимутального) угла продольной оси изделия независимо от времени года, суток
и местоположения объекта.
Принцип действия аппаратуры основан на комплексной обработке информации,
поступающей от автономной навигационной системы геомагнитного типа и
двенадцатиканального приемника спутниковой навигационной системы
(ГЛОНАСС/GPS). Приемоиндикатор возимый
«Грот-В» 14Ц821
обеспечивает в любой точке маршрута движения определение следующих
основных параметров:
плоских
прямоугольных
координат
(географических
координат)
местоположения изделия;
- дирекционного угла (магнитного азимута) продольной оси изделия;
- углов наклона изделия в продольной и поперечной плоскостях;
- скорости движения и пройденного пути;
- запоминание и хранение координат 250 контрольных точек маршрута движения.

36.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

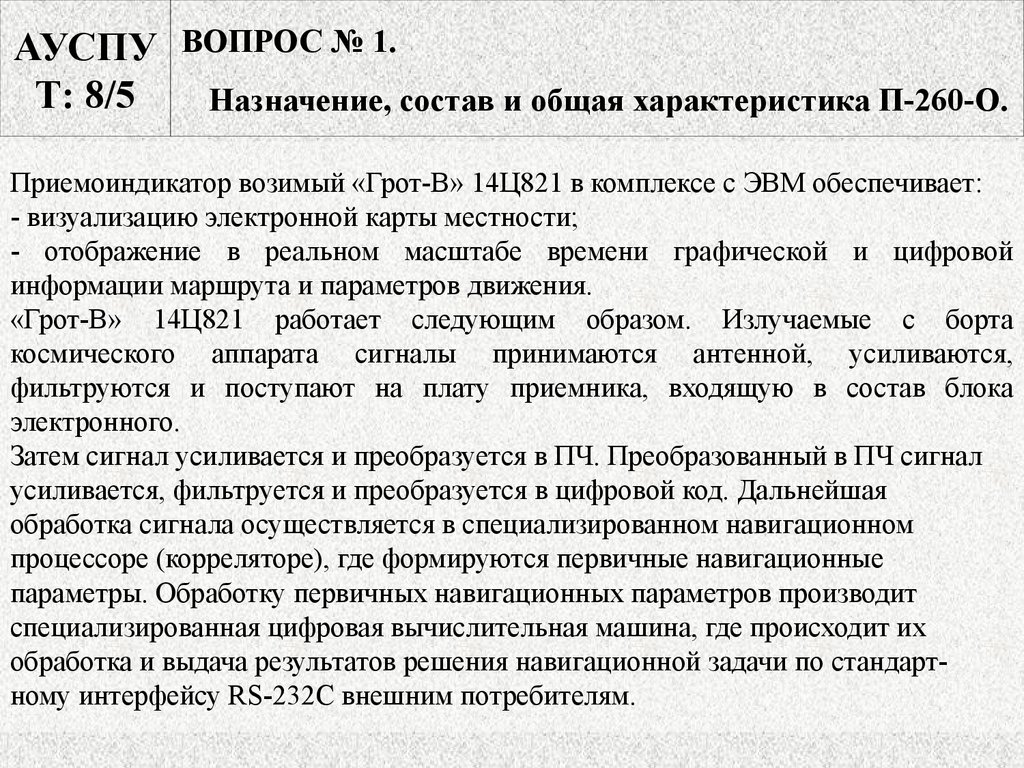

Приемоиндикатор возимый «Грот-В» 14Ц821 в комплексе с ЭВМ обеспечивает:
- визуализацию электронной карты местности;
- отображение в реальном масштабе времени графической и цифровой
информации маршрута и параметров движения.
«Грот-В» 14Ц821 работает следующим образом. Излучаемые с борта
космического аппарата сигналы принимаются антенной, усиливаются,
фильтруются и поступают на плату приемника, входящую в состав блока
электронного.
Затем сигнал усиливается и преобразуется в ПЧ. Преобразованный в ПЧ сигнал
усиливается, фильтруется и преобразуется в цифровой код. Дальнейшая
обработка сигнала осуществляется в специализированном навигационном
процессоре (корреляторе), где формируются первичные навигационные
параметры. Обработку первичных навигационных параметров производит
специализированная цифровая вычислительная машина, где происходит их
обработка и выдача результатов решения навигационной задачи по стандартному интерфейсу RS-232C внешним потребителям.

37.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

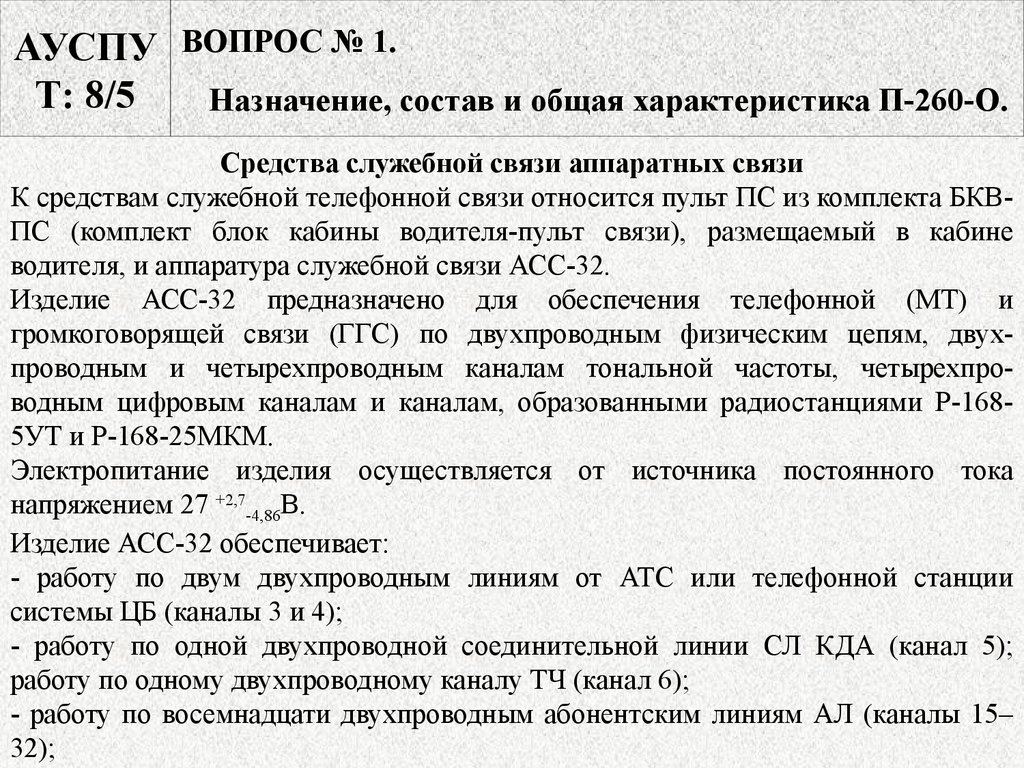

Средства служебной связи аппаратных связи
К средствам служебной телефонной связи относится пульт ПС из комплекта БКВПС (комплект блок кабины водителя-пульт связи), размещаемый в кабине
водителя, и аппаратура служебной связи АСС-32.
Изделие АСС-32 предназначено для обеспечения телефонной (МТ) и
громкоговорящей связи (ГГС) по двухпроводным физическим цепям, двухпроводным и четырехпроводным каналам тональной частоты, четырехпроводным цифровым каналам и каналам, образованными радиостанциями Р-1685УТ и Р-168-25МКМ.
Электропитание изделия осуществляется от источника постоянного тока
напряжением 27 +2,7-4,86В.
Изделие АСС-32 обеспечивает:
- работу по двум двухпроводным линиям от АТС или телефонной станции
системы ЦБ (каналы 3 и 4);
- работу по одной двухпроводной соединительной линии СЛ КДА (канал 5);
работу по одному двухпроводному каналу ТЧ (канал 6);
- работу по восемнадцати двухпроводным абонентским линиям АЛ (каналы 15–
32);

38.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

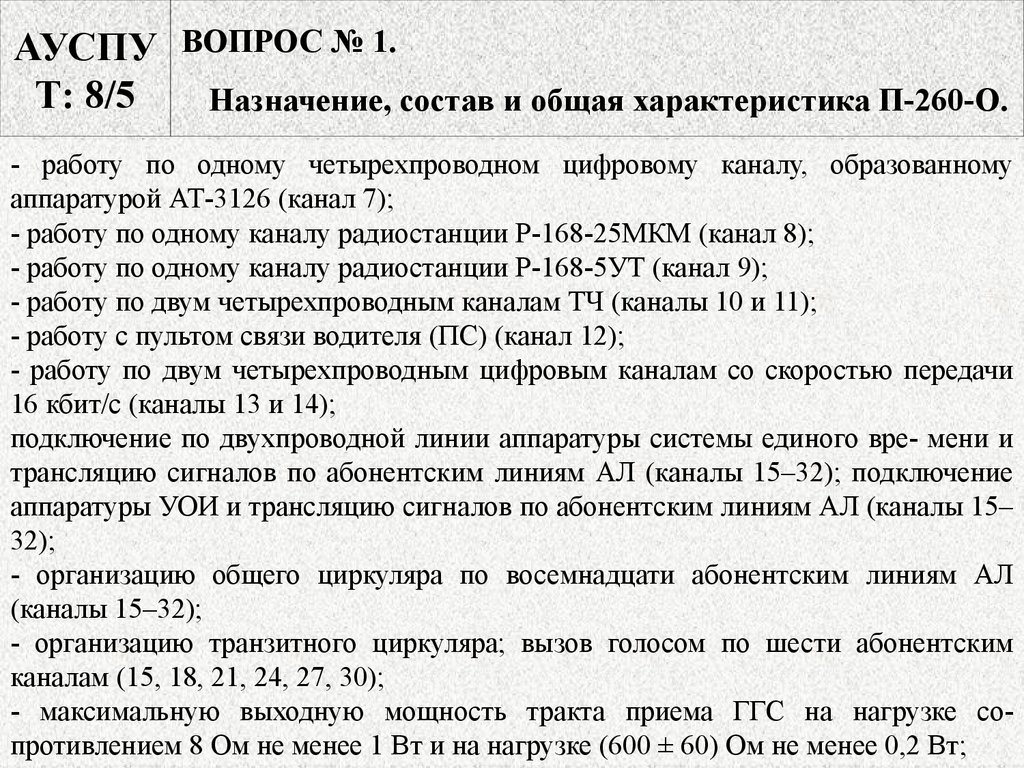

- работу по одному четырехпроводном цифровому каналу, образованному
аппаратурой АТ-3126 (канал 7);
- работу по одному каналу радиостанции Р-168-25МКМ (канал 8);
- работу по одному каналу радиостанции Р-168-5УТ (канал 9);
- работу по двум четырехпроводным каналам ТЧ (каналы 10 и 11);
- работу с пультом связи водителя (ПС) (канал 12);
- работу по двум четырехпроводным цифровым каналам со скоростью передачи
16 кбит/с (каналы 13 и 14);
подключение по двухпроводной линии аппаратуры системы единого вре- мени и
трансляцию сигналов по абонентским линиям АЛ (каналы 15–32); подключение
аппаратуры УОИ и трансляцию сигналов по абонентским линиям АЛ (каналы 15–
32);
- организацию общего циркуляра по восемнадцати абонентским линиям АЛ
(каналы 15–32);
- организацию транзитного циркуляра; вызов голосом по шести абонентским
каналам (15, 18, 21, 24, 27, 30);
- максимальную выходную мощность тракта приема ГГС на нагрузке сопротивлением 8 Ом не менее 1 Вт и на нагрузке (600 ± 60) Ом не менее 0,2 Вт;

39.

40.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.
- одновременное ведение переговоров двумя операторами (два рабочих места) с
возможностью выхода с каждого рабочего места на любой канал связи;
- прослушивание любого выбранного канала;
- регулировку громкости принимаемой речевой информации; световую
сигнализацию занятости линий и каналов связи на пульте ПУ-32;
- подключение диктофона типа П-184 с возможностью записи переговоров
ведущихся с рабочих мест.
В состав аппаратуры служебной связи АСС-32 входит:
- блок БК-32 – 1 комплект;
- пульт ПУ-32 – 2 комплекта.
Пульт ПУ-32 предназначен для управления режимами работы каналов,
подключенных к блоку БК-32.
Пульт ПУ-32 обеспечивает возможность работы по любому из каналов,
подключенных к блоку БК-32 с двух рабочих мест с микротелефонных трубок
или по громкоговорящей связи.

41.

АУСПУ ВОПРОС № 1.
Назначение, состав и общая характеристика П-260-О.
Т: 8/5
Изделие АТ-3031АТС
Изделие АТ-3031АТС предназначено для работы по четырехпроводным
абонентским линиям в сетях автоматических телефонных станций.
В изделии предусмотрены следующие режимы работы:
- «МТ» – с микротелефонной трубкой;
- «АГ» – с устройством ЯА-96 – абонентской гарнитурой (АГ).
Изделие АТ-3031 АТС в режимах «МТ» или «АГ» обеспечивает:
- вызов станции после снятия микротелефонной трубки с кнопки рычажного
переключателя в режиме «МТ» или после переключения из режима «МТ» в
режим «АГ»;
- набор номера в режимах «МТ» или «АГ»;
- ведение двухстороннего разговора при работе в режиме «МТ» или в режиме;
- отбой станции в режиме «МТ» или после переключения из режима «МТ» в
режим;
- получение акустического и оптического сигналов вызова в режиме «МТ»;
- возможность дистанционного управления радиостанцией.

42.

АУСПУ ВОПРОС № 1.
Назначение, состав и общая характеристика П-260-О.
Т: 8/5
Щит коммутационный ЩК-2
Щит коммутационный ЩК-2 предназначен для коммутации (шнуровым способом) каналов
Cl-И, ОЦК, ТЧ первичных мультиплексоров МП-8, кана- лов С1-И ПЦКП, МКП-7М-01,
линий служебной связи аппаратуры служеб- ной связи АСС-32 на выходные абонентские
линии.
Комплекс технических средств обработки сообщений
К средствам документального обмена аппаратных П-260-О и П-260-У относится изделие
«Комплекс технических средств обработки сообщений» (КТСОС), предназначенное для
обмена сообщениями (телеграммами) по каналам засекреченной связи, образованным
шифровальной аппаратурой связи (ШАС). Изделие КТСОС обеспечивает передачу
информации как в дуплексном, так и в полудуплексном режимах, по стыку С3-ТГ – со
скоростями от 50 до 200 бод, по стыку Cl-И – со скоростями от 1,2 до 9,6 кбит/с.
В состав изделия КТСОС входят:
- изделие «Ручей-8С3-ТГ»,
- изделие «Ручей-1С8»,
- машина вычислительная электронная персональная портативная С-1866, докстанция,
- комплекс программ «Центр коммутации сообщений, абонентский пункт», операционная
система (ОС) МСВС 3.0.

43.

АУСПУ ВОПРОС № 1.
Назначение, состав и общая характеристика П-260-О.
Т: 8/5

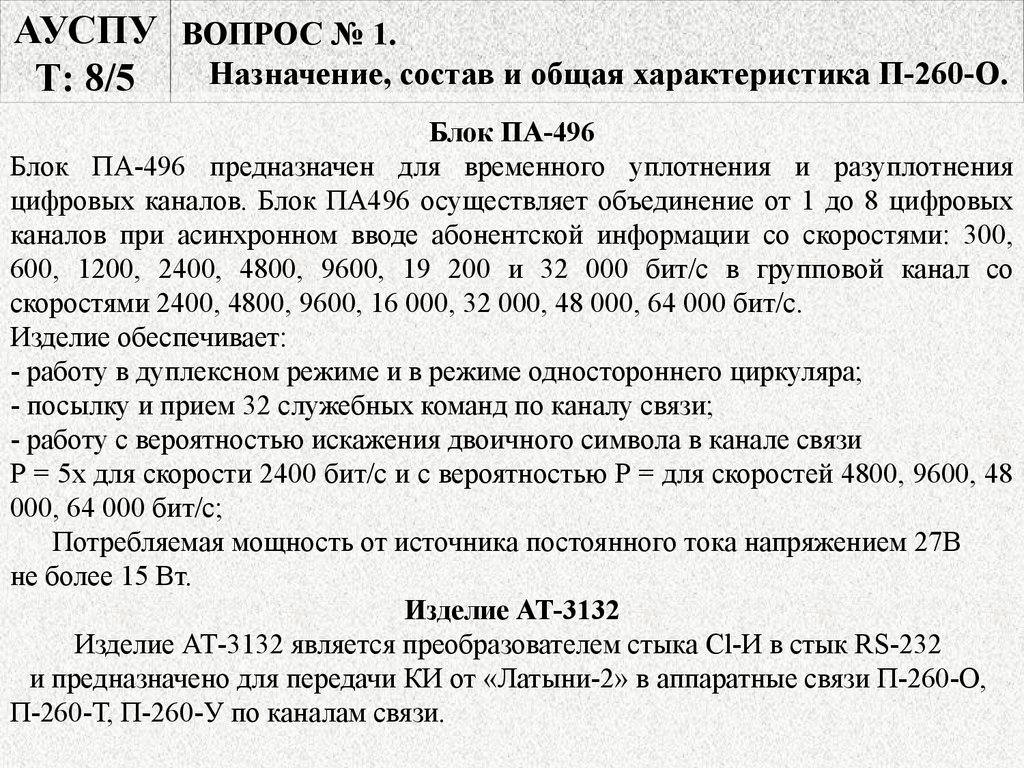

Блок ПА-496
Блок ПА-496 предназначен для временного уплотнения и разуплотнения
цифровых каналов. Блок ПА496 осуществляет объединение от 1 до 8 цифровых
каналов при асинхронном вводе абонентской информации со скоростями: 300,
600, 1200, 2400, 4800, 9600, 19 200 и 32 000 бит/с в групповой канал со
скоростями 2400, 4800, 9600, 16 000, 32 000, 48 000, 64 000 бит/с.
Изделие обеспечивает:
- работу в дуплексном режиме и в режиме одностороннего циркуляра;
- посылку и прием 32 служебных команд по каналу связи;
- работу с вероятностью искажения двоичного символа в канале связи
Р = 5х для скорости 2400 бит/с и с вероятностью Р = для скоростей 4800, 9600, 48
000, 64 000 бит/с;
Потребляемая мощность от источника постоянного тока напряжением 27В
не более 15 Вт.
Изделие АТ-3132
Изделие АТ-3132 является преобразователем стыка Cl-И в стык RS-232
и предназначено для передачи КИ от «Латыни-2» в аппаратные связи П-260-О,
П-260-Т, П-260-У по каналам связи.

44.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

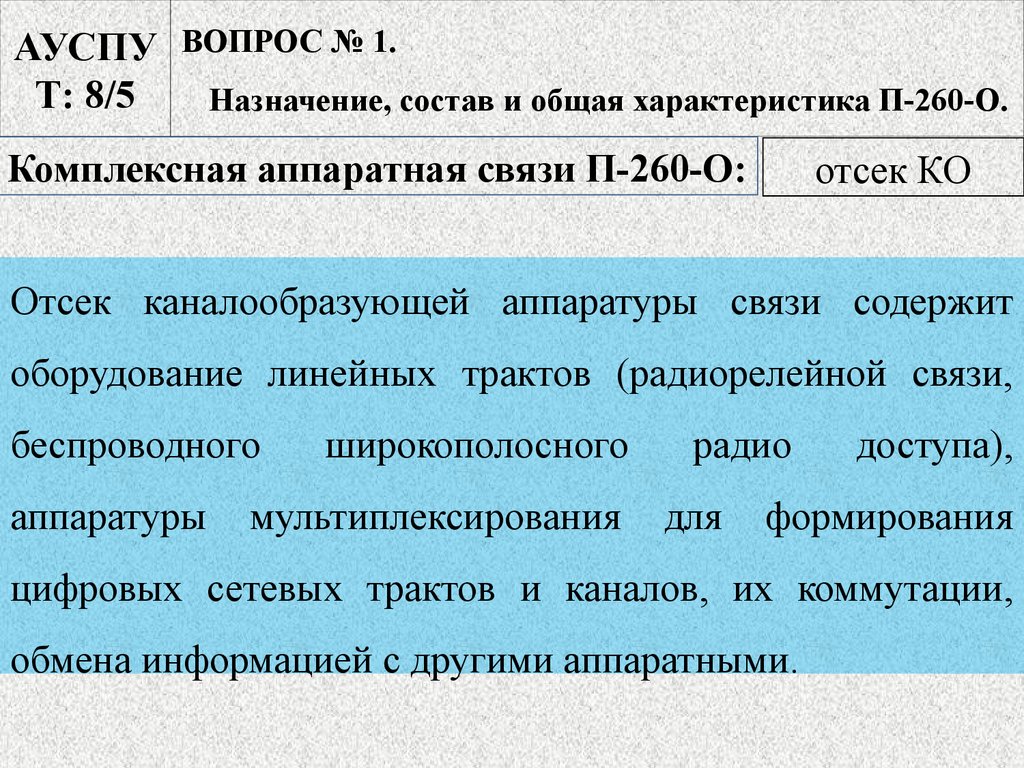

Комплексная аппаратная связи П-260-О:
отсек КО
Отсек каналообразующей аппаратуры связи содержит
оборудование линейных трактов (радиорелейной связи,
беспроводного
аппаратуры
широкополосного
мультиплексирования
радио
для
доступа),
формирования
цифровых сетевых трактов и каналов, их коммутации,
обмена информацией с другими аппаратными.

45.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

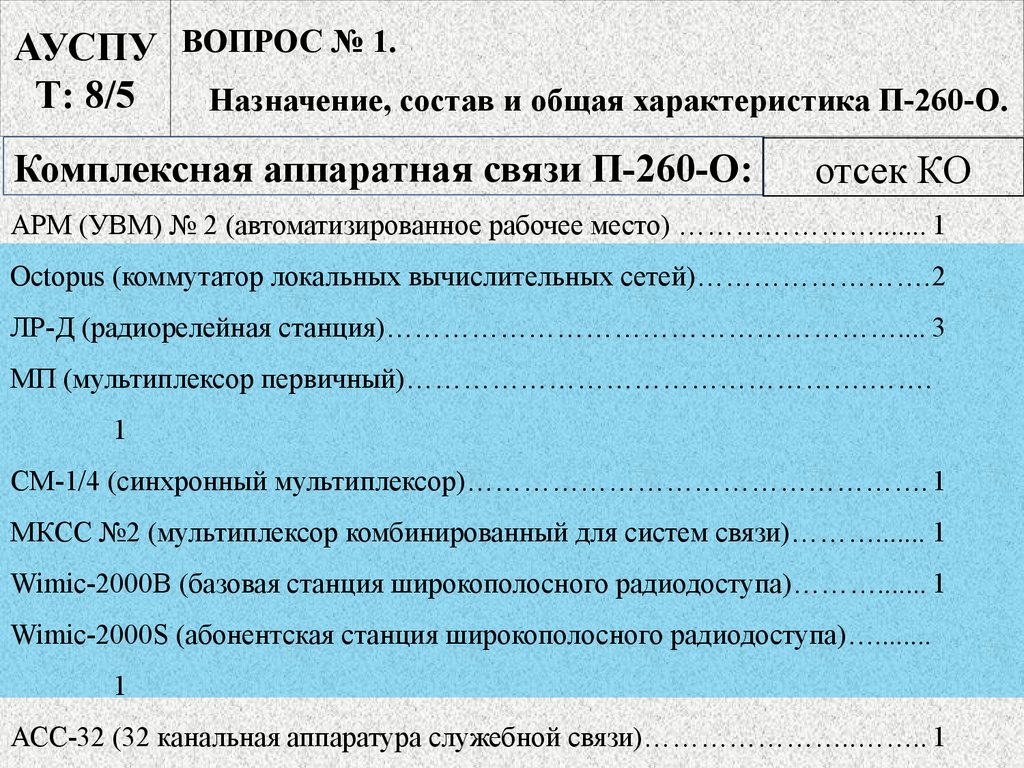

Комплексная аппаратная связи П-260-О:
отсек КО
АРМ (УВМ) № 2 (автоматизированное рабочее место) …………………....... 1
Octopus (коммутатор локальных вычислительных сетей)…………………….2
ЛР-Д (радиорелейная станция)……………………………………………….... 3

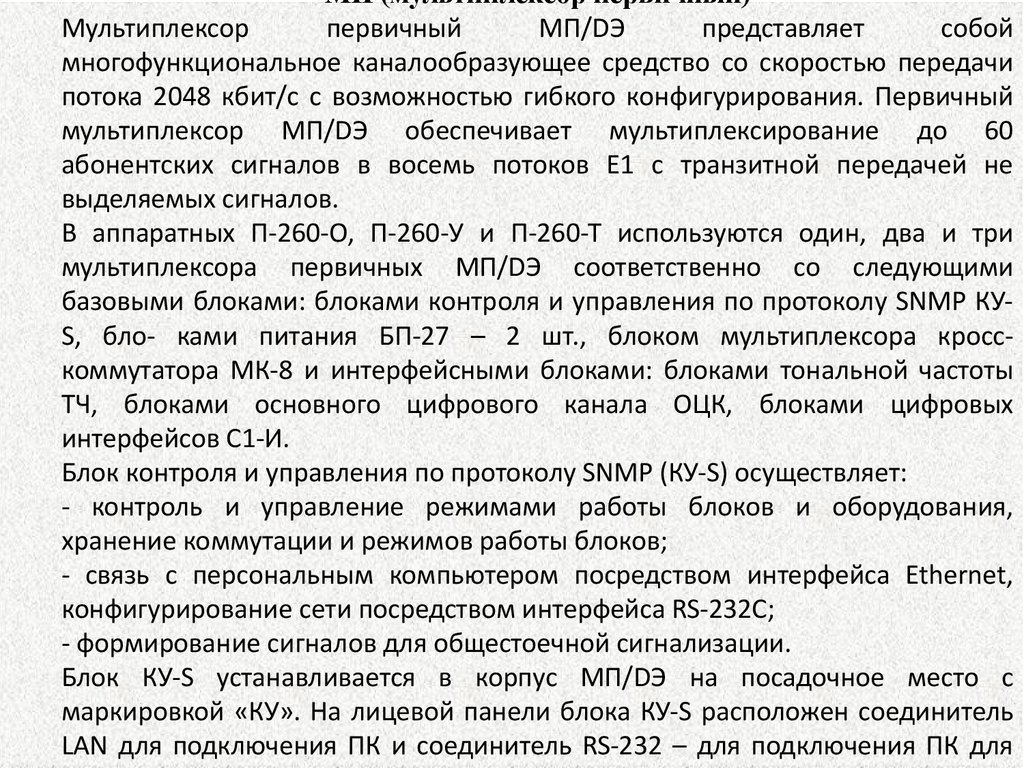

МП (мультиплексор первичный)………………………………………….…….
1

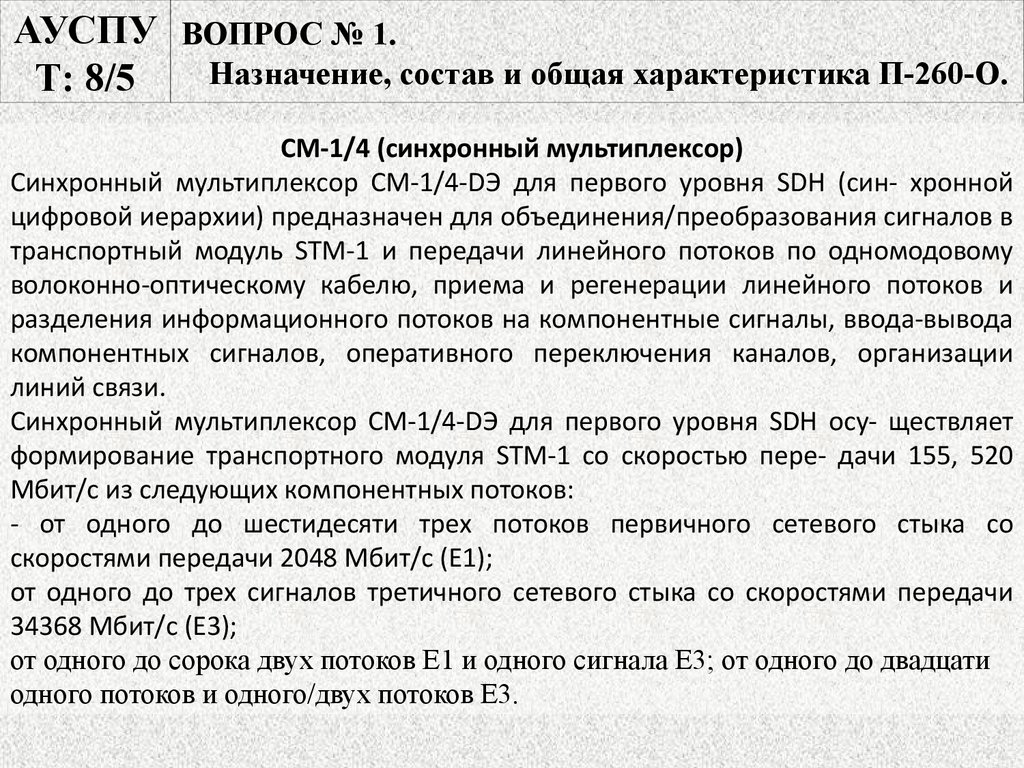

СМ-1/4 (синхронный мультиплексор)…………………………………………. 1
МКСС №2 (мультиплексор комбинированный для систем связи)………....... 1

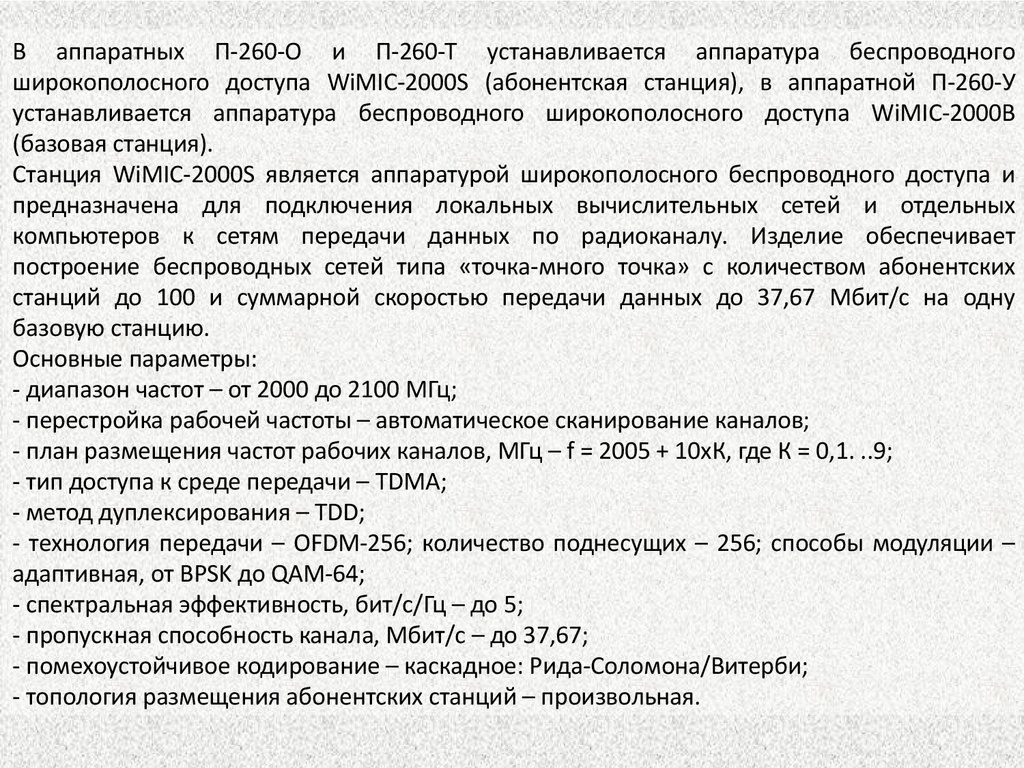

Wimic-2000B (базовая станция широкополосного радиодоступа)………....... 1
Wimic-2000S (абонентская станция широкополосного радиодоступа)…........
1
АСС-32 (32 канальная аппаратура служебной связи)…………………..…….. 1

46.

АУСПУ ВОПРОС № 1.
Т: 8/5
Назначение, состав и общая характеристика П-260-О.

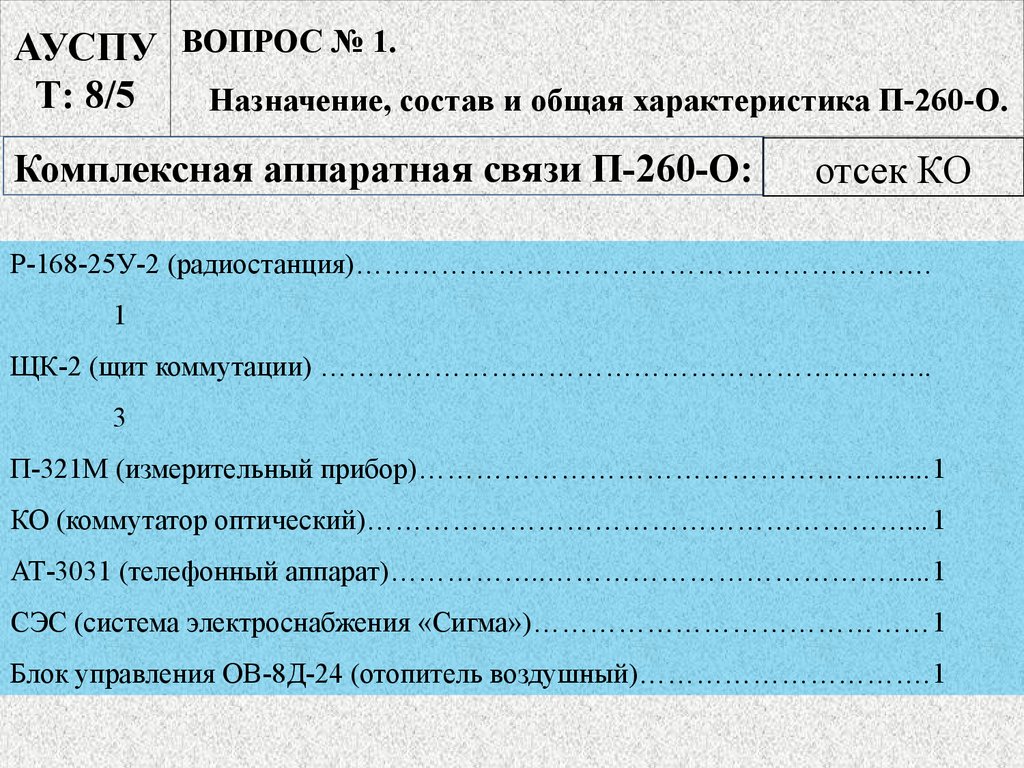

Комплексная аппаратная связи П-260-О:
отсек КО

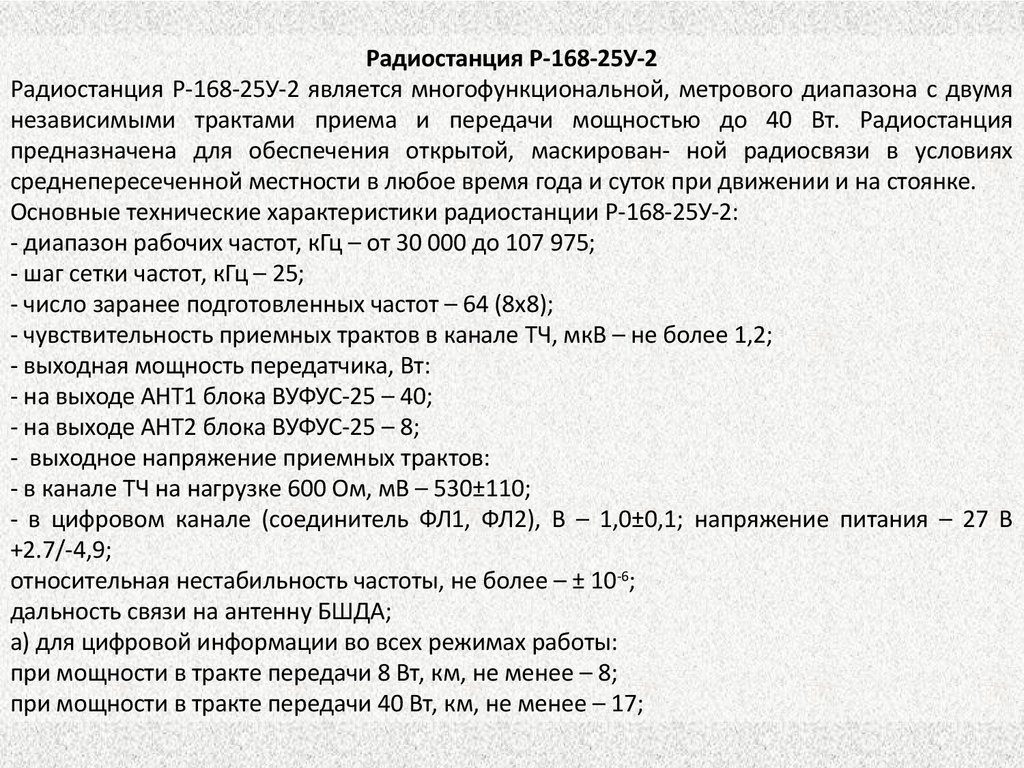

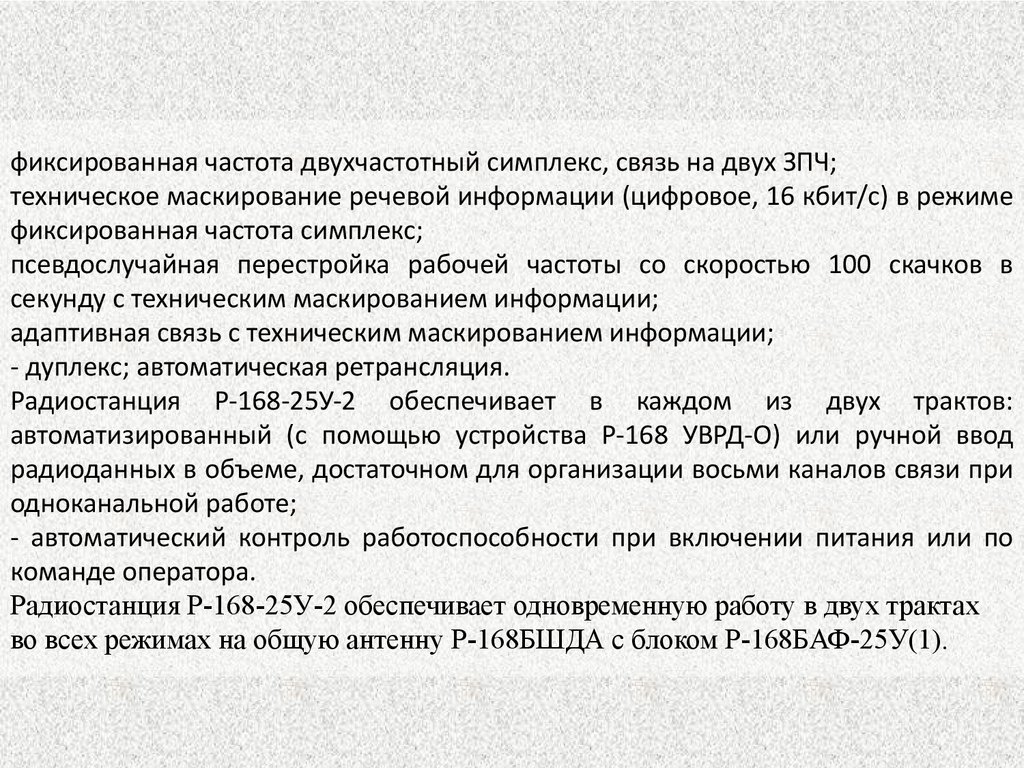

Р-168-25У-2 (радиостанция)…………………………………………………….
1
ЩК-2 (щит коммутации) ………………………………………………………..
3
П-321М (измерительный прибор)…………………………………………........1
КО (коммутатор оптический)…………………………………………………... 1
АТ-3031 (телефонный аппарат)……………..………………………………......1
СЭС (система электроснабжения «Сигма»)……………………………………1
Блок управления ОВ-8Д-24 (отопитель воздушный)………………………….1

47.

АУСПУ ВОПРОС № 1.
Назначение, состав и общая характеристика П-260-О.
Т: 8/5

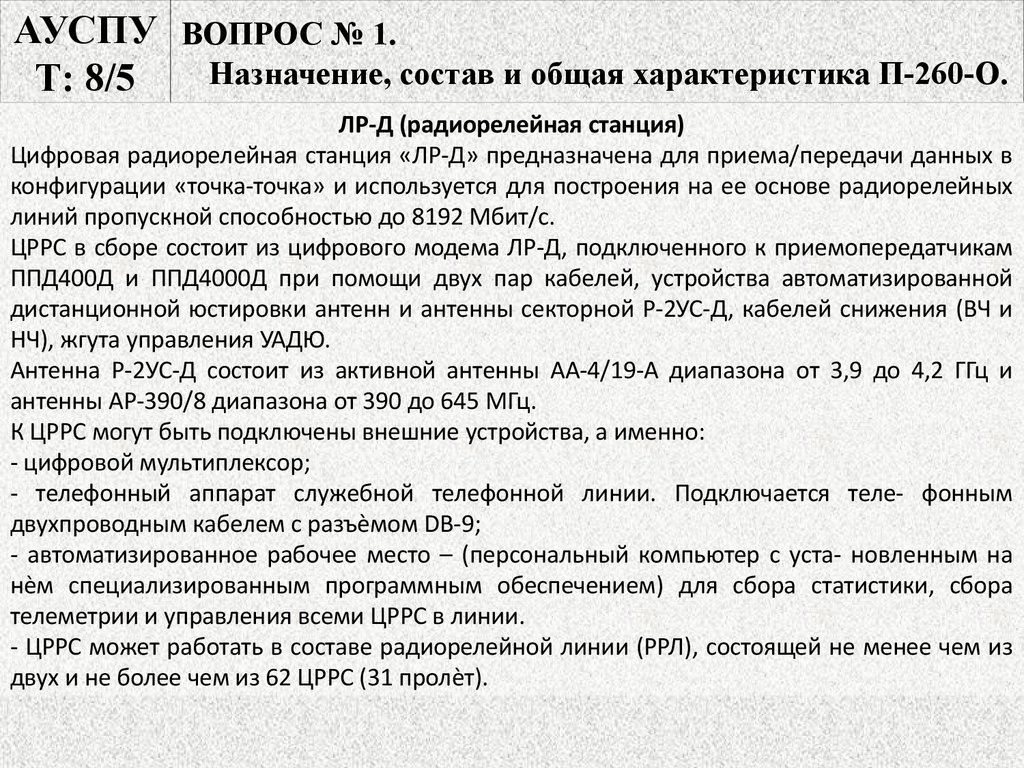

ЛР-Д (радиорелейная станция)
Цифровая радиорелейная станция «ЛР-Д» предназначена для приема/передачи данных в
конфигурации «точка-точка» и используется для построения на ее основе радиорелейных
линий пропускной способностью до 8192 Мбит/с.
ЦРРС в сборе состоит из цифрового модема ЛР-Д, подключенного к приемопередатчикам
ППД400Д и ППД4000Д при помощи двух пар кабелей, устройства автоматизированной
дистанционной юстировки антенн и антенны секторной Р-2УС-Д, кабелей снижения (ВЧ и
НЧ), жгута управления УАДЮ.
Антенна Р-2УС-Д состоит из активной антенны АА-4/19-А диапазона от 3,9 до 4,2 ГГц и
антенны АР-390/8 диапазона от 390 до 645 МГц.
К ЦРРС могут быть подключены внешние устройства, а именно:
- цифровой мультиплексор;
- телефонный аппарат служебной телефонной линии. Подключается теле- фонным
двухпроводным кабелем с разъѐмом DB-9;
- автоматизированное рабочее место – (персональный компьютер с уста- новленным на
нѐм специализированным программным обеспечением) для сбора статистики, сбора
телеметрии и управления всеми ЦРРС в линии.
- ЦРРС может работать в составе радиорелейной линии (РРЛ), состоящей не менее чем из
двух и не более чем из 62 ЦРРС (31 пролѐт).

48.

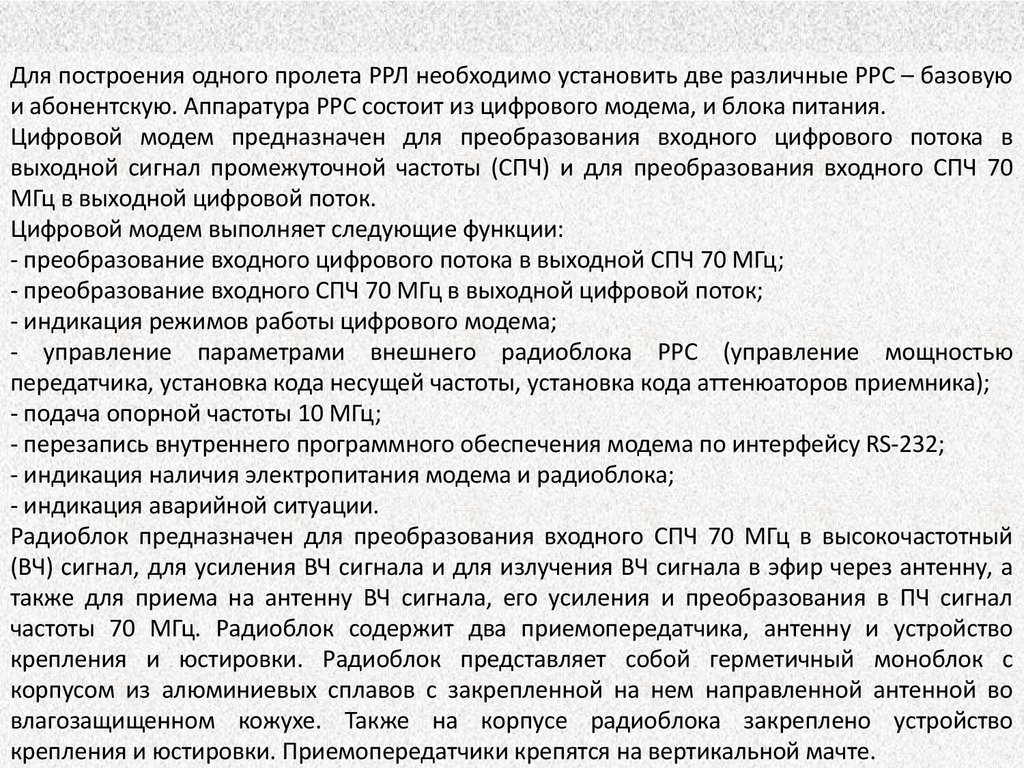

Для построения одного пролета РРЛ необходимо установить две различные РРС – базовую
и абонентскую. Аппаратура РРС состоит из цифрового модема, и блока питания.
Цифровой модем предназначен для преобразования входного цифрового потока в
выходной сигнал промежуточной частоты (СПЧ) и для преобразования входного СПЧ 70
МГц в выходной цифровой поток.
Цифровой модем выполняет следующие функции:
- преобразование входного цифрового потока в выходной СПЧ 70 МГц;
- преобразование входного СПЧ 70 МГц в выходной цифровой поток;
- индикация режимов работы цифрового модема;
- управление параметрами внешнего радиоблока РРС (управление мощностью
передатчика, установка кода несущей частоты, установка кода аттенюаторов приемника);
- подача опорной частоты 10 МГц;
- перезапись внутреннего программного обеспечения модема по интерфейсу RS-232;
- индикация наличия электропитания модема и радиоблока;
- индикация аварийной ситуации.
Радиоблок предназначен для преобразования входного СПЧ 70 МГц в высокочастотный
(ВЧ) сигнал, для усиления ВЧ сигнала и для излучения ВЧ сигнала в эфир через антенну, а
также для приема на антенну ВЧ сигнала, его усиления и преобразования в ПЧ сигнал
частоты 70 МГц. Радиоблок содержит два приемопередатчика, антенну и устройство
крепления и юстировки. Радиоблок представляет собой герметичный моноблок с
корпусом из алюминиевых сплавов с закрепленной на нем направленной антенной во
влагозащищенном кожухе. Также на корпусе радиоблока закреплено устройство
крепления и юстировки. Приемопередатчики крепятся на вертикальной мачте.

49.

МП (мультиплексор первичный)
Мультиплексор
первичный
МП/DЭ
представляет
собой
многофункциональное каналообразующее средство со скоростью передачи
потока 2048 кбит/с с возможностью гибкого конфигурирования. Первичный
мультиплексор МП/DЭ обеспечивает мультиплексирование до 60
абонентских сигналов в восемь потоков Е1 с транзитной передачей не
выделяемых сигналов.
В аппаратных П-260-О, П-260-У и П-260-Т используются один, два и три
мультиплексора первичных МП/DЭ соответственно со следующими
базовыми блоками: блоками контроля и управления по протоколу SNMP КУS, бло- ками питания БП-27 – 2 шт., блоком мультиплексора кросскоммутатора МК-8 и интерфейсными блоками: блоками тональной частоты
ТЧ, блоками основного цифрового канала ОЦК, блоками цифровых
интерфейсов С1-И.
Блок контроля и управления по протоколу SNMP (КУ-S) осуществляет:
- контроль и управление режимами работы блоков и оборудования,
хранение коммутации и режимов работы блоков;
- связь с персональным компьютером посредством интерфейса Ethernet,
конфигурирование сети посредством интерфейса RS-232C;
- формирование сигналов для общестоечной сигнализации.
Блок КУ-S устанавливается в корпус МП/DЭ на посадочное место с
маркировкой «КУ». На лицевой панели блока КУ-S расположен соединитель
LAN для подключения ПК и соединитель RS-232 – для подключения ПК для

50.

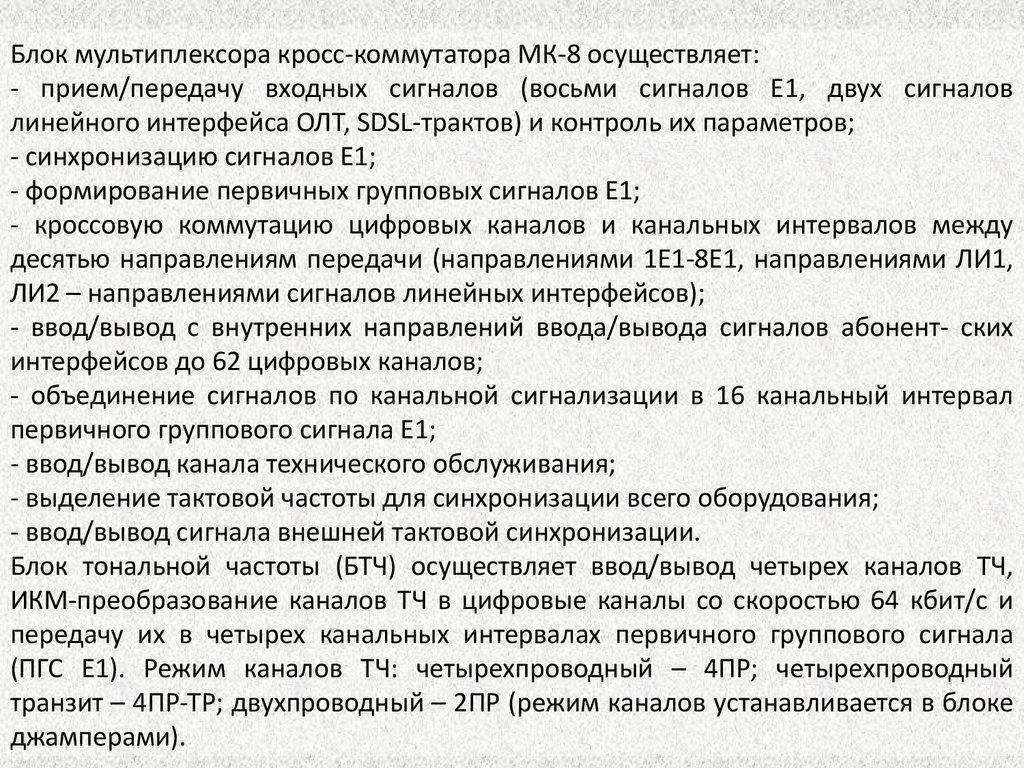

Блок мультиплексора кросс-коммутатора МК-8 осуществляет:
- прием/передачу входных сигналов (восьми сигналов Е1, двух сигналов
линейного интерфейса ОЛТ, SDSL-трактов) и контроль их параметров;
- синхронизацию сигналов Е1;
- формирование первичных групповых сигналов Е1;
- кроссовую коммутацию цифровых каналов и канальных интервалов между
десятью направлениям передачи (направлениями 1Е1-8Е1, направлениями ЛИ1,
ЛИ2 – направлениями сигналов линейных интерфейсов);
- ввод/вывод с внутренних направлений ввода/вывода сигналов абонент- ских
интерфейсов до 62 цифровых каналов;
- объединение сигналов по канальной сигнализации в 16 канальный интервал
первичного группового сигнала Е1;
- ввод/вывод канала технического обслуживания;
- выделение тактовой частоты для синхронизации всего оборудования;
- ввод/вывод сигнала внешней тактовой синхронизации.
Блок тональной частоты (БТЧ) осуществляет ввод/вывод четырех каналов ТЧ,
ИКМ-преобразование каналов ТЧ в цифровые каналы со скоростью 64 кбит/с и
передачу их в четырех канальных интервалах первичного группового сигнала
(ПГС Е1). Режим каналов ТЧ: четырехпроводный – 4ПР; четырехпроводный
транзит – 4ПР-ТР; двухпроводный – 2ПР (режим каналов устанавливается в блоке
джамперами).

51.

АУСПУ ВОПРОС № 1.
Назначение, состав и общая характеристика П-260-О.
Т: 8/5

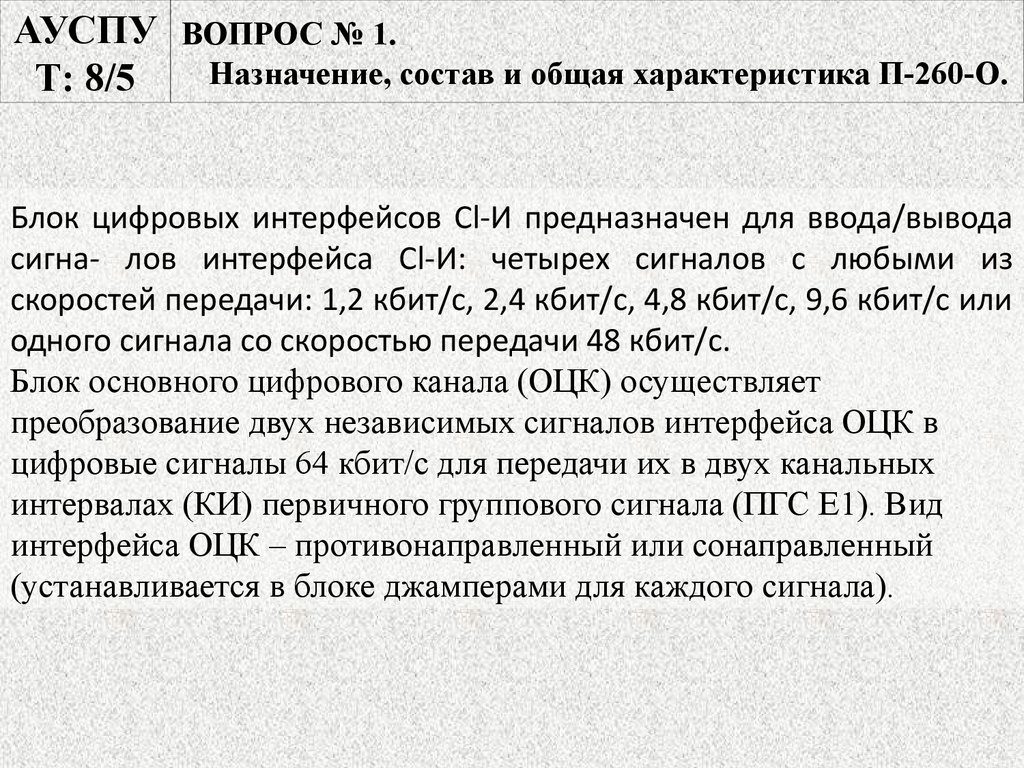

Блок цифровых интерфейсов Cl-И предназначен для ввода/вывода
сигна- лов интерфейса Cl-И: четырех сигналов с любыми из
скоростей передачи: 1,2 кбит/с, 2,4 кбит/с, 4,8 кбит/с, 9,6 кбит/с или
одного сигнала со скоростью передачи 48 кбит/с.
Блок основного цифрового канала (ОЦК) осуществляет
преобразование двух независимых сигналов интерфейса ОЦК в
цифровые сигналы 64 кбит/с для передачи их в двух канальных
интервалах (КИ) первичного группового сигнала (ПГС Е1). Вид
интерфейса ОЦК – противонаправленный или сонаправленный
(устанавливается в блоке джамперами для каждого сигнала).

52.

АУСПУ ВОПРОС № 1.
Назначение, состав и общая характеристика П-260-О.
Т: 8/5
СМ-1/4 (синхронный мультиплексор)
Синхронный мультиплексор CM-1/4-DЭ для первого уровня SDH (син- хронной
цифровой иерархии) предназначен для объединения/преобразования сигналов в
транспортный модуль STM-1 и передачи линейного потоков по одномодовому
волоконно-оптическому кабелю, приема и регенерации линейного потоков и
разделения информационного потоков на компонентные сигналы, ввода-вывода
компонентных сигналов, оперативного переключения каналов, организации
линий связи.
Синхронный мультиплексор CM-1/4-DЭ для первого уровня SDH осу- ществляет
формирование транспортного модуля STM-1 со скоростью пере- дачи 155, 520
Мбит/с из следующих компонентных потоков:
- от одного до шестидесяти трех потоков первичного сетевого стыка со
скоростями передачи 2048 Мбит/с (Е1);
от одного до трех сигналов третичного сетевого стыка со скоростями передачи
34368 Мбит/с (Е3);
от одного до сорока двух потоков Е1 и одного сигнала Е3; от одного до двадцати
одного потоков и одного/двух потоков Е3.

53.

Аппаратура беспроводного широкополосного доступа
WiMIC-2000S, WiMIC-2000В
Система беспроводной передачи данных WiMIC-2000 состоит из базовой станции БС
WiMIC-2000B и подключаемых по радиоканалу абонентских станций WiMIC-2000S. Система
беспроводного доступа предназначена для подключения локальных сетей и отдельных
компьютеров к сетям передачи данных по радиоканалу. Аппаратура обеспечивает
построение беспроводных сетей типа «точка - много точек» с количеством абонентских
устройств до 200 и скоростью передачи данных до 37,67 Мбит/с. Аппаратура может быть
использована для построения систем абонентского радиодоступа, а также интервалов
радиорелейных линий с дуплексной скоростью передачи данных.
Аппаратура беспроводного широкополосного доступа WiMIC-2000B (базовая станция)
включает антенну секторную WM20-03, антенну GPS/ГЛОНАСС и приемопередающий
модуль ППМ-2000, размещаемые на мачте, и модуль доступа МДВ-1, устанавливаемый
внутри помещения. Для передачи данных в системе используется множественный доступ с
временным разделением абонентских каналов (ТОМА), исключающий появление
коллизий и способствующий сохранению высокой пропускной способности системы. Для
передачи информации в системе используются современные виды модуляции и
кодирования. При формировании сигнала используется технология частотного
ортогонального мультиплексирования с 256 поднесущими. Аппаратура беспроводного
широкополосного доступа WiMIC-2000S (абонентская станция) включает антенну
секторную WM20-03 и приемопередающий модуль ППМ-2000, размещаемые на мачте, и
модуль доступа МДВ-1, устанавливаемый внутри помещения. Оборудование пользователя
подключается по интерфейсу Ethernet.

54.

В аппаратных П-260-О и П-260-Т устанавливается аппаратура беспроводного
широкополосного доступа WiMIC-2000S (абонентская станция), в аппаратной П-260-У
устанавливается аппаратура беспроводного широкополосного доступа WiMIC-2000B
(базовая станция).
Станция WiMIC-2000S является аппаратурой широкополосного беспроводного доступа и
предназначена для подключения локальных вычислительных сетей и отдельных
компьютеров к сетям передачи данных по радиоканалу. Изделие обеспечивает
построение беспроводных сетей типа «точка-много точка» с количеством абонентских
станций до 100 и суммарной скоростью передачи данных до 37,67 Мбит/с на одну
базовую станцию.
Основные параметры:
- диапазон частот – от 2000 до 2100 МГц;
- перестройка рабочей частоты – автоматическое сканирование каналов;
- план размещения частот рабочих каналов, МГц – f = 2005 + 10хК, где К = 0,1. ..9;
- тип доступа к среде передачи – TDMA;
- метод дуплексирования – TDD;
- технология передачи – OFDM-256; количество поднесущих – 256; способы модуляции –
адаптивная, от BPSK до QAM-64;
- спектральная эффективность, бит/с/Гц – до 5;
- пропускная способность канала, Мбит/с – до 37,67;
- помехоустойчивое кодирование – каскадное: Рида-Соломона/Витерби;
- топология размещения абонентских станций – произвольная.

55.

АУСПУ ВОПРОС № 1.
Назначение, состав и общая характеристика П-260-О.
Т: 8/5

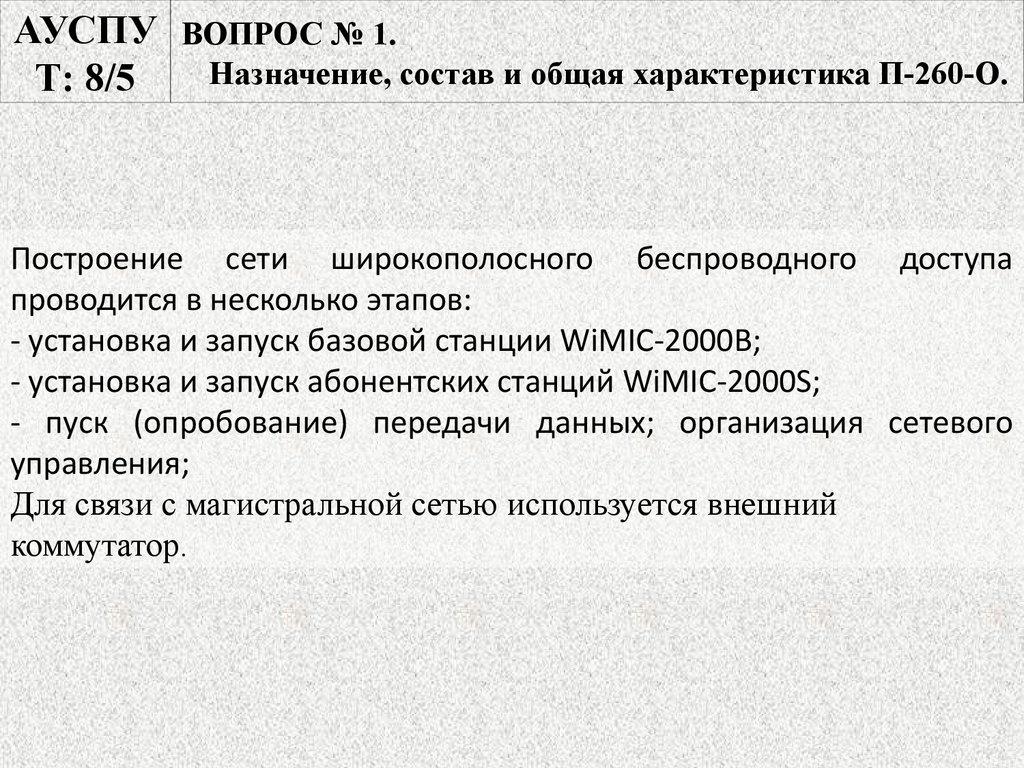

Построение сети широкополосного беспроводного доступа
проводится в несколько этапов:
- установка и запуск базовой станции WiMIC-2000B;
- установка и запуск абонентских станций WiMIC-2000S;
- пуск (опробование) передачи данных; организация сетевого
управления;
Для связи с магистральной сетью используется внешний
коммутатор.

56.

АУСПУ ВОПРОС № 1.
Назначение, состав и общая характеристика П-260-О.
Т: 8/5

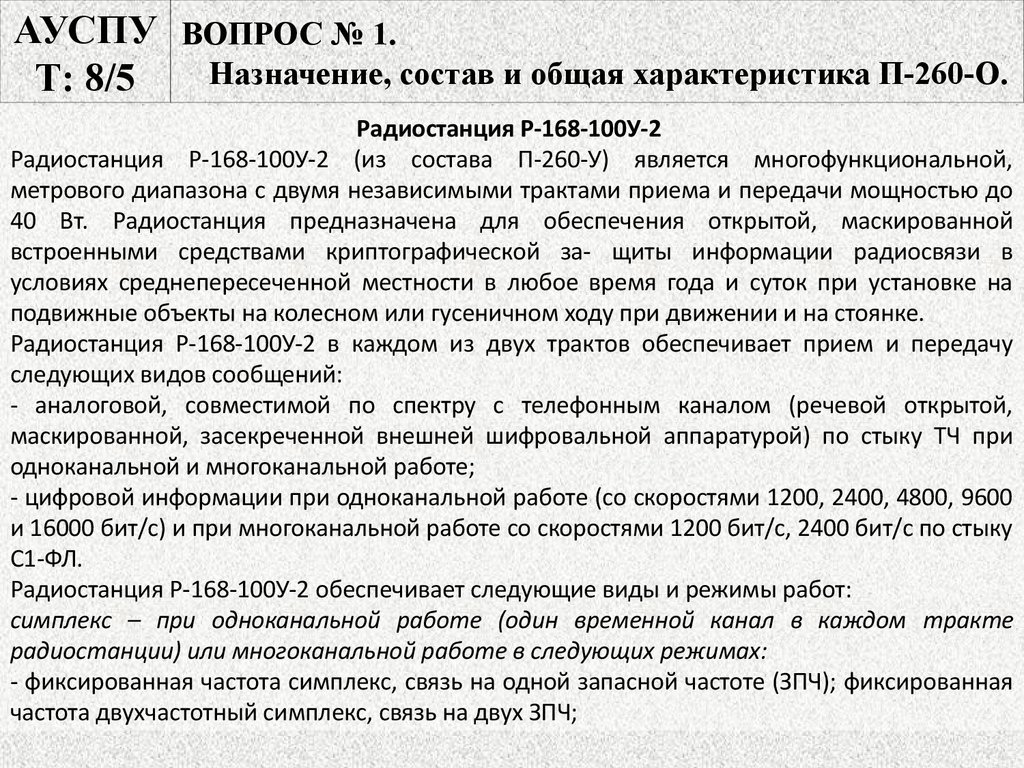

Радиостанция Р-168-100У-2
Радиостанция Р-168-100У-2 (из состава П-260-У) является многофункциональной,
метрового диапазона с двумя независимыми трактами приема и передачи мощностью до
40 Вт. Радиостанция предназначена для обеспечения открытой, маскированной
встроенными средствами криптографической за- щиты информации радиосвязи в
условиях среднепересеченной местности в любое время года и суток при установке на
подвижные объекты на колесном или гусеничном ходу при движении и на стоянке.
Радиостанция Р-168-100У-2 в каждом из двух трактов обеспечивает прием и передачу
следующих видов сообщений:
- аналоговой, совместимой по спектру с телефонным каналом (речевой открытой,
маскированной, засекреченной внешней шифровальной аппаратурой) по стыку ТЧ при
одноканальной и многоканальной работе;
- цифровой информации при одноканальной работе (со скоростями 1200, 2400, 4800, 9600
и 16000 бит/с) и при многоканальной работе со скоростями 1200 бит/с, 2400 бит/с по стыку
С1-ФЛ.
Радиостанция Р-168-100У-2 обеспечивает следующие виды и режимы работ:
симплекс – при одноканальной работе (один временной канал в каждом тракте
радиостанции) или многоканальной работе в следующих режимах:
- фиксированная частота симплекс, связь на одной запасной частоте (ЗПЧ); фиксированная
частота двухчастотный симплекс, связь на двух ЗПЧ;

57.

АУСПУ ВОПРОС № 1.
Назначение, состав и общая характеристика П-260-О.
Т: 8/5

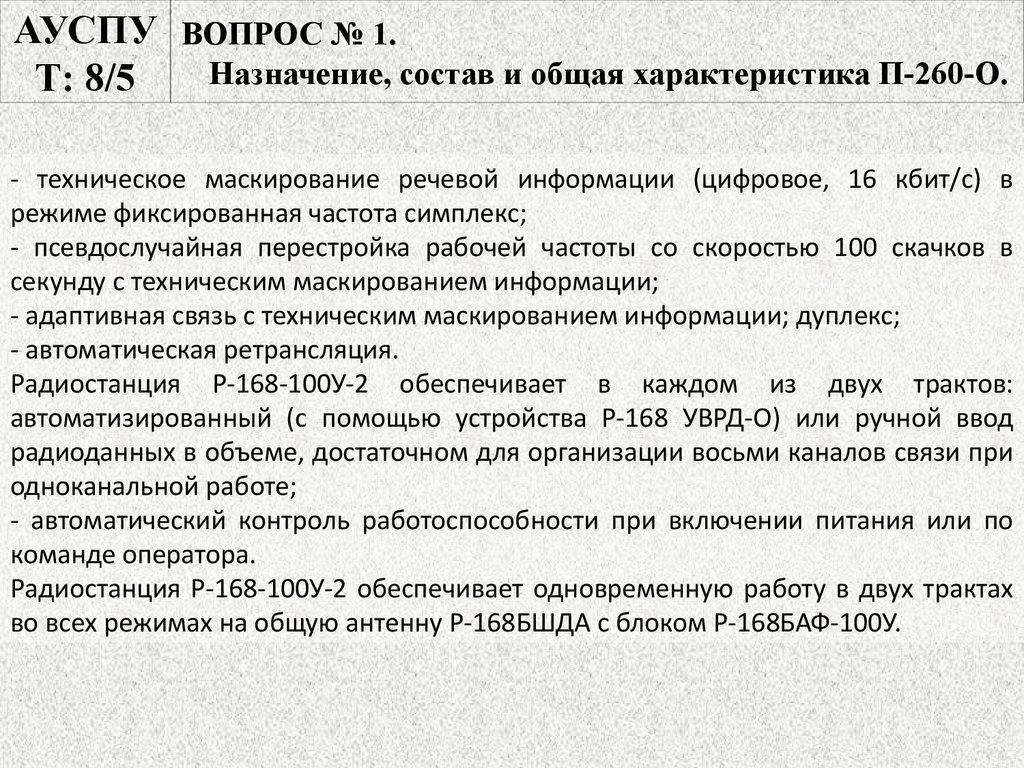

- техническое маскирование речевой информации (цифровое, 16 кбит/с) в
режиме фиксированная частота симплекс;
- псевдослучайная перестройка рабочей частоты со скоростью 100 скачков в
секунду с техническим маскированием информации;
- адаптивная связь с техническим маскированием информации; дуплекс;
- автоматическая ретрансляция.
Радиостанция Р-168-100У-2 обеспечивает в каждом из двух трактов:
автоматизированный (с помощью устройства Р-168 УВРД-О) или ручной ввод
радиоданных в объеме, достаточном для организации восьми каналов связи при
одноканальной работе;
- автоматический контроль работоспособности при включении питания или по
команде оператора.
Радиостанция Р-168-100У-2 обеспечивает одновременную работу в двух трактах
во всех режимах на общую антенну Р-168БШДА с блоком Р-168БАФ-100У.

58.

Радиостанция Р-168-25У-2
Радиостанция Р-168-25У-2 является многофункциональной, метрового диапазона с двумя
независимыми трактами приема и передачи мощностью до 40 Вт. Радиостанция
предназначена для обеспечения открытой, маскирован- ной радиосвязи в условиях
среднепересеченной местности в любое время года и суток при движении и на стоянке.
Основные технические характеристики радиостанции Р-168-25У-2:
- диапазон рабочих частот, кГц – от 30 000 до 107 975;
- шаг сетки частот, кГц – 25;
- число заранее подготовленных частот – 64 (8x8);
- чувствительность приемных трактов в канале ТЧ, мкВ – не более 1,2;
- выходная мощность передатчика, Вт:
- на выходе АНТ1 блока ВУФУС-25 – 40;
- на выходе АНТ2 блока ВУФУС-25 – 8;
- выходное напряжение приемных трактов:
- в канале ТЧ на нагрузке 600 Ом, мВ – 530±110;
- в цифровом канале (соединитель ФЛ1, ФЛ2), В – 1,0±0,1; напряжение питания – 27 В
+2.7/-4,9;
относительная нестабильность частоты, не более – ± 10-6;
дальность связи на антенну БШДА;
а) для цифровой информации во всех режимах работы:
при мощности в тракте передачи 8 Вт, км, не менее – 8;
при мощности в тракте передачи 40 Вт, км, не менее – 17;

59.

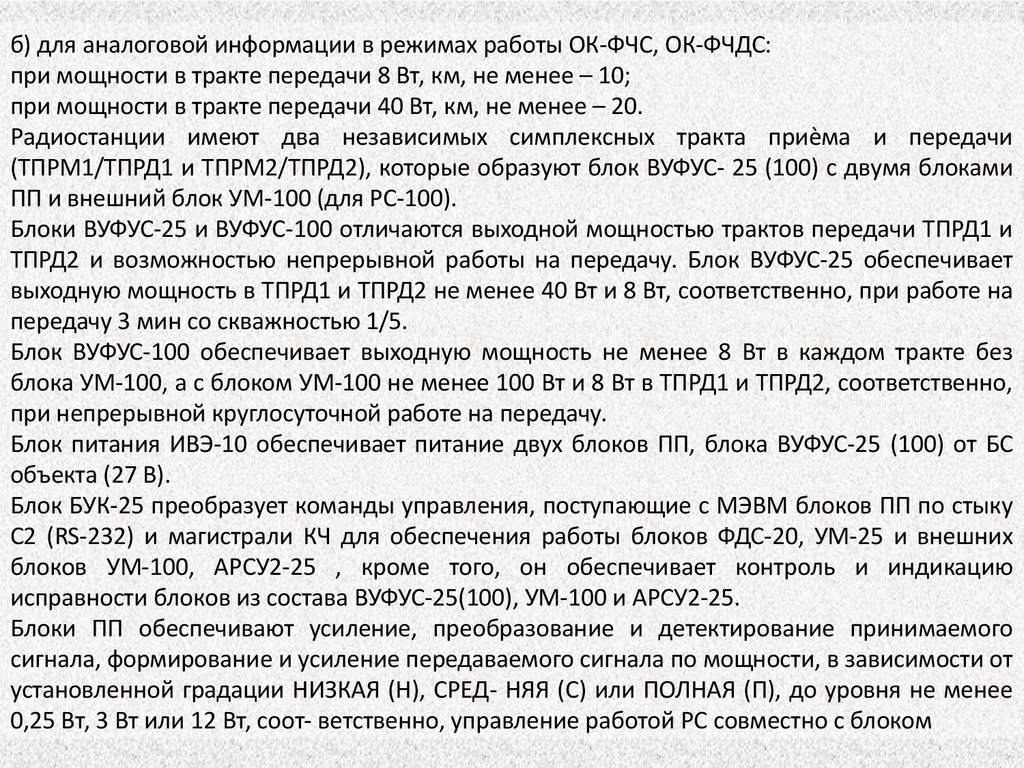

б) для аналоговой информации в режимах работы ОК-ФЧС, ОК-ФЧДС:
при мощности в тракте передачи 8 Вт, км, не менее – 10;
при мощности в тракте передачи 40 Вт, км, не менее – 20.
Радиостанции имеют два независимых симплексных тракта приѐма и передачи
(ТПРМ1/ТПРД1 и ТПРМ2/ТПРД2), которые образуют блок ВУФУС- 25 (100) с двумя блоками
ПП и внешний блок УМ-100 (для PC-100).
Блоки ВУФУС-25 и ВУФУС-100 отличаются выходной мощностью трактов передачи ТПРД1 и
ТПРД2 и возможностью непрерывной работы на передачу. Блок ВУФУС-25 обеспечивает
выходную мощность в ТПРД1 и ТПРД2 не менее 40 Вт и 8 Вт, соответственно, при работе на
передачу 3 мин со скважностью 1/5.
Блок ВУФУС-100 обеспечивает выходную мощность не менее 8 Вт в каждом тракте без
блока УМ-100, а с блоком УМ-100 не менее 100 Вт и 8 Вт в ТПРД1 и ТПРД2, соответственно,
при непрерывной круглосуточной работе на передачу.
Блок питания ИВЭ-10 обеспечивает питание двух блоков ПП, блока ВУФУС-25 (100) от БС
объекта (27 В).
Блок БУК-25 преобразует команды управления, поступающие с МЭВМ блоков ПП по стыку
С2 (RS-232) и магистрали КЧ для обеспечения работы блоков ФДС-20, УМ-25 и внешних
блоков УМ-100, АРСУ2-25 , кроме того, он обеспечивает контроль и индикацию
исправности блоков из состава ВУФУС-25(100), УМ-100 и АРСУ2-25.
Блоки ПП обеспечивают усиление, преобразование и детектирование принимаемого
сигнала, формирование и усиление передаваемого сигнала по мощности, в зависимости от
установленной градации НИЗКАЯ (Н), СРЕД- НЯЯ (С) или ПОЛНАЯ (П), до уровня не менее
0,25 Вт, 3 Вт или 12 Вт, соот- ветственно, управление работой PC совместно с блоком

60.

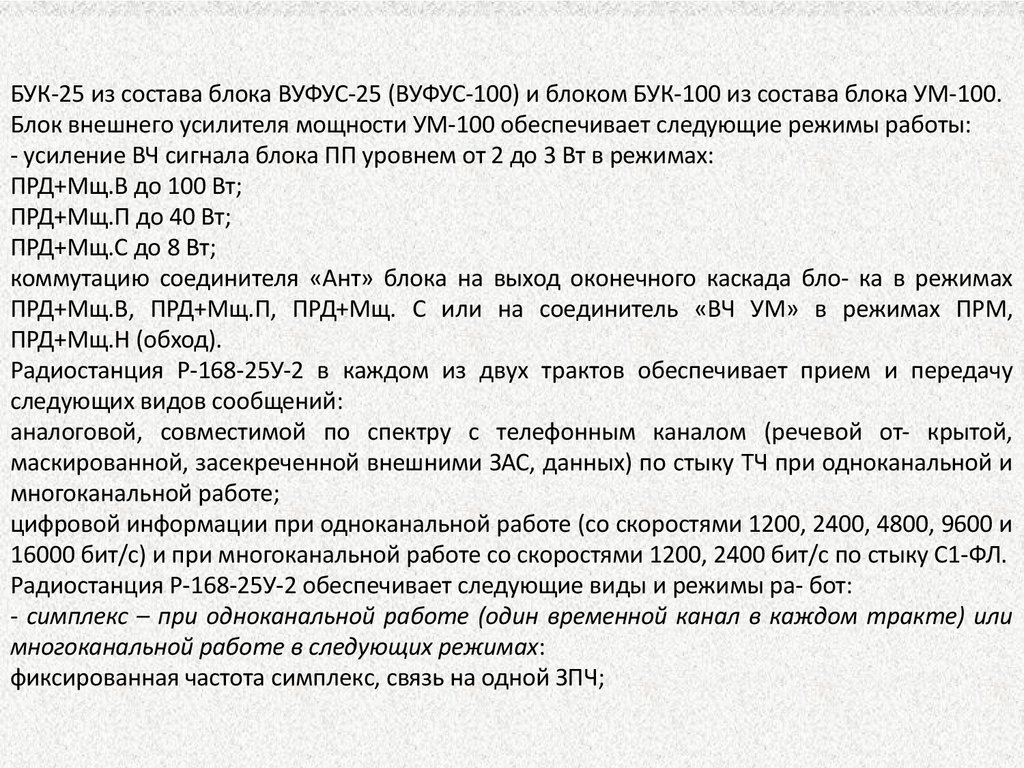

БУК-25 из состава блока ВУФУС-25 (ВУФУС-100) и блоком БУК-100 из состава блока УМ-100.
Блок внешнего усилителя мощности УМ-100 обеспечивает следующие режимы работы:
- усиление ВЧ сигнала блока ПП уровнем от 2 до 3 Вт в режимах:
ПРД+Мщ.В до 100 Вт;
ПРД+Мщ.П до 40 Вт;
ПРД+Мщ.С до 8 Вт;
коммутацию соединителя «Ант» блока на выход оконечного каскада бло- ка в режимах
ПРД+Мщ.В, ПРД+Мщ.П, ПРД+Мщ. С или на соединитель «ВЧ УМ» в режимах ПРМ,
ПРД+Мщ.Н (обход).
Радиостанция Р-168-25У-2 в каждом из двух трактов обеспечивает прием и передачу
следующих видов сообщений:
аналоговой, совместимой по спектру с телефонным каналом (речевой от- крытой,
маскированной, засекреченной внешними ЗАС, данных) по стыку ТЧ при одноканальной и
многоканальной работе;
цифровой информации при одноканальной работе (со скоростями 1200, 2400, 4800, 9600 и
16000 бит/с) и при многоканальной работе со скоростями 1200, 2400 бит/с по стыку С1-ФЛ.
Радиостанция Р-168-25У-2 обеспечивает следующие виды и режимы ра- бот:
- симплекс – при одноканальной работе (один временной канал в каждом тракте) или
многоканальной работе в следующих режимах:
фиксированная частота симплекс, связь на одной ЗПЧ;

61.

фиксированная частота двухчастотный симплекс, связь на двух ЗПЧ;
техническое маскирование речевой информации (цифровое, 16 кбит/с) в режиме
фиксированная частота симплекс;
псевдослучайная перестройка рабочей частоты со скоростью 100 скачков в
секунду с техническим маскированием информации;
адаптивная связь с техническим маскированием информации;
- дуплекс; автоматическая ретрансляция.
Радиостанция Р-168-25У-2 обеспечивает в каждом из двух трактов:
автоматизированный (с помощью устройства Р-168 УВРД-О) или ручной ввод
радиоданных в объеме, достаточном для организации восьми каналов связи при
одноканальной работе;
- автоматический контроль работоспособности при включении питания или по
команде оператора.
Радиостанция Р-168-25У-2 обеспечивает одновременную работу в двух трактах
во всех режимах на общую антенну Р-168БШДА с блоком Р-168БАФ-25У(1).

62.

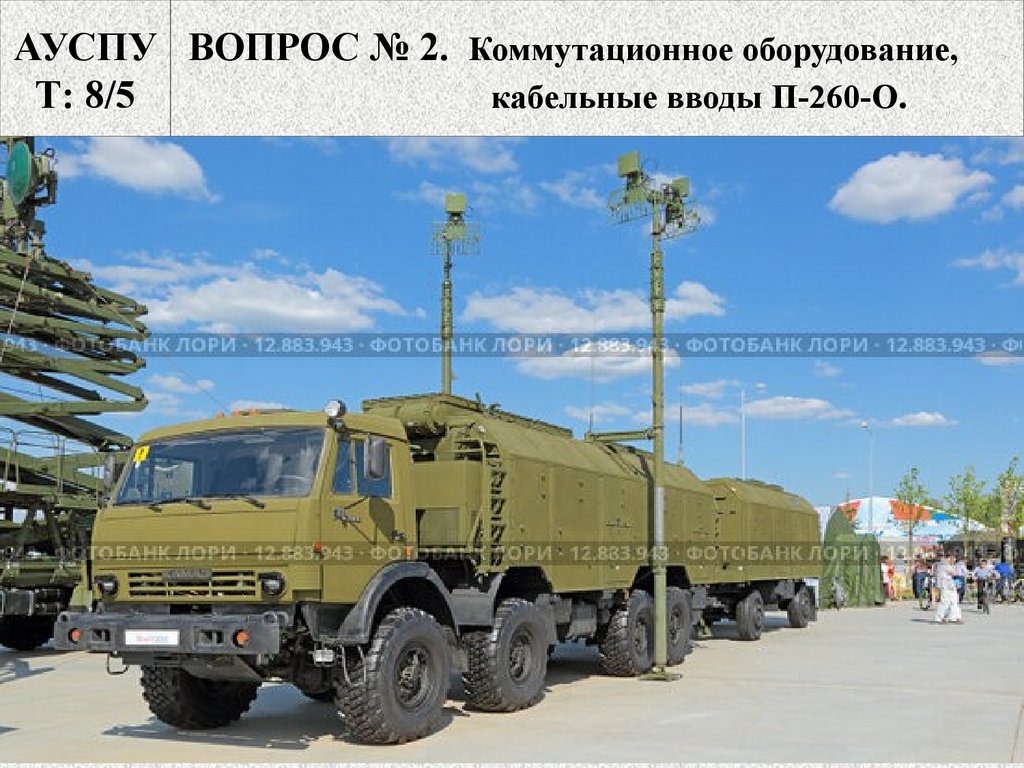

АУСПУ ВОПРОС № 2. Коммутационное оборудование,
Т: 8/5
кабельные вводы П-260-О.

63.

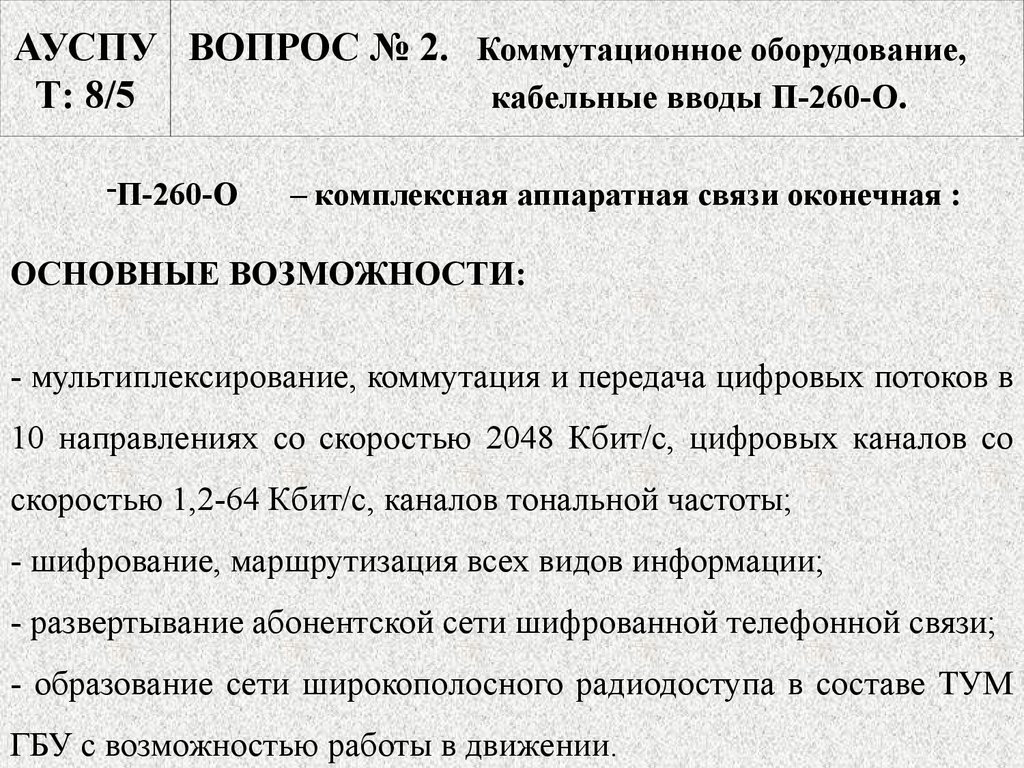

АУСПУ ВОПРОС № 2. Коммутационное оборудование,
Т: 8/5
кабельные вводы П-260-О.
-П-260-О
– комплексная аппаратная связи оконечная :
ОСНОВНЫЕ ВОЗМОЖНОСТИ:
- мультиплексирование, коммутация и передача цифровых потоков в
10 направлениях со скоростью 2048 Кбит/с, цифровых каналов со
скоростью 1,2-64 Кбит/с, каналов тональной частоты;

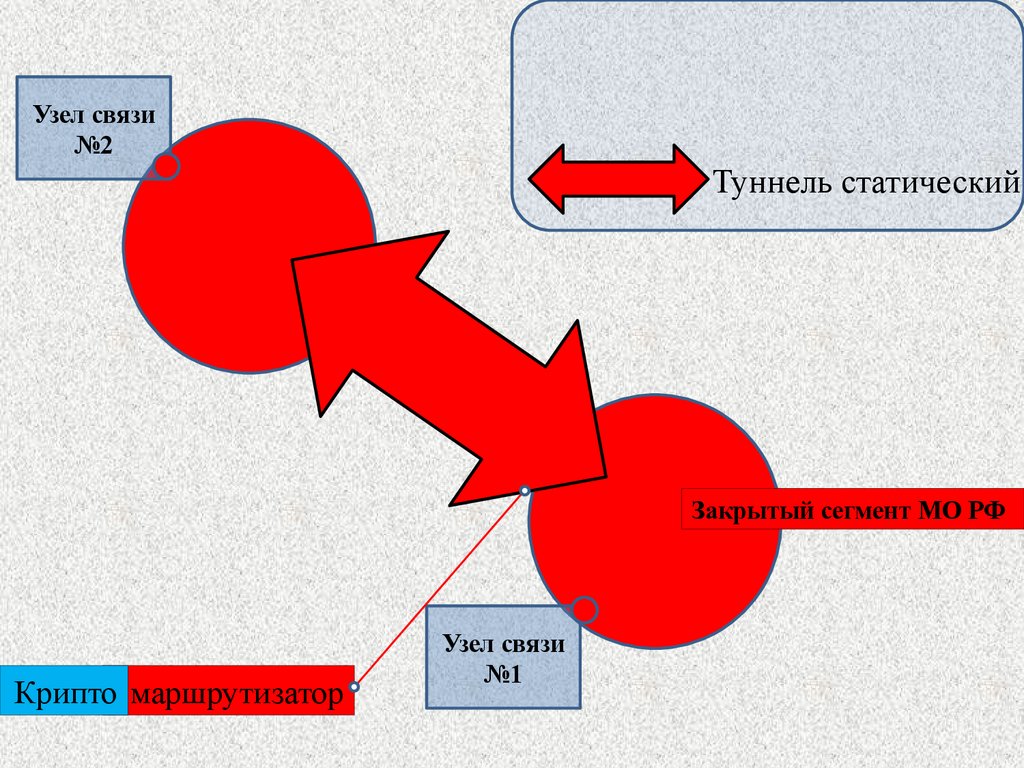

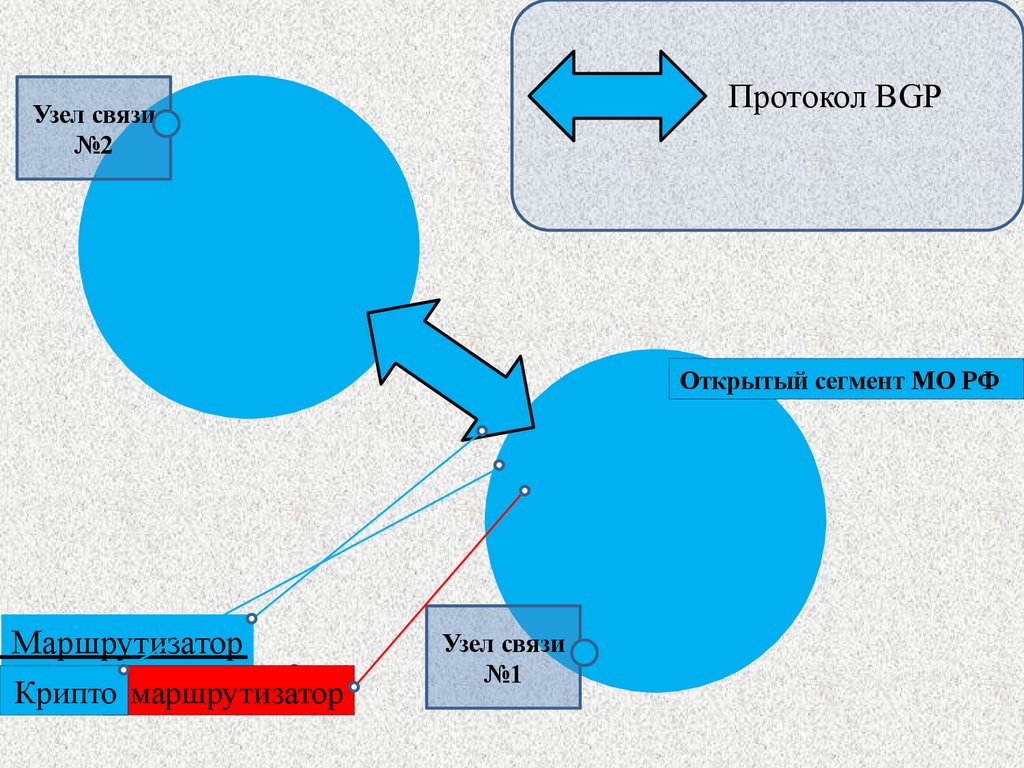

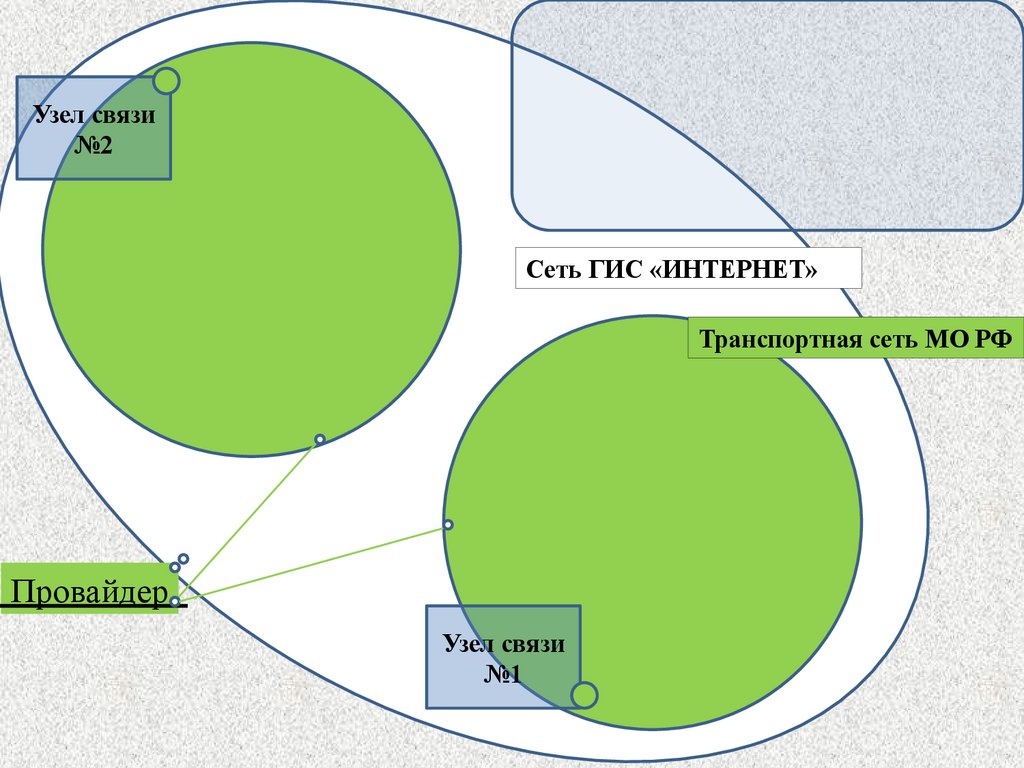

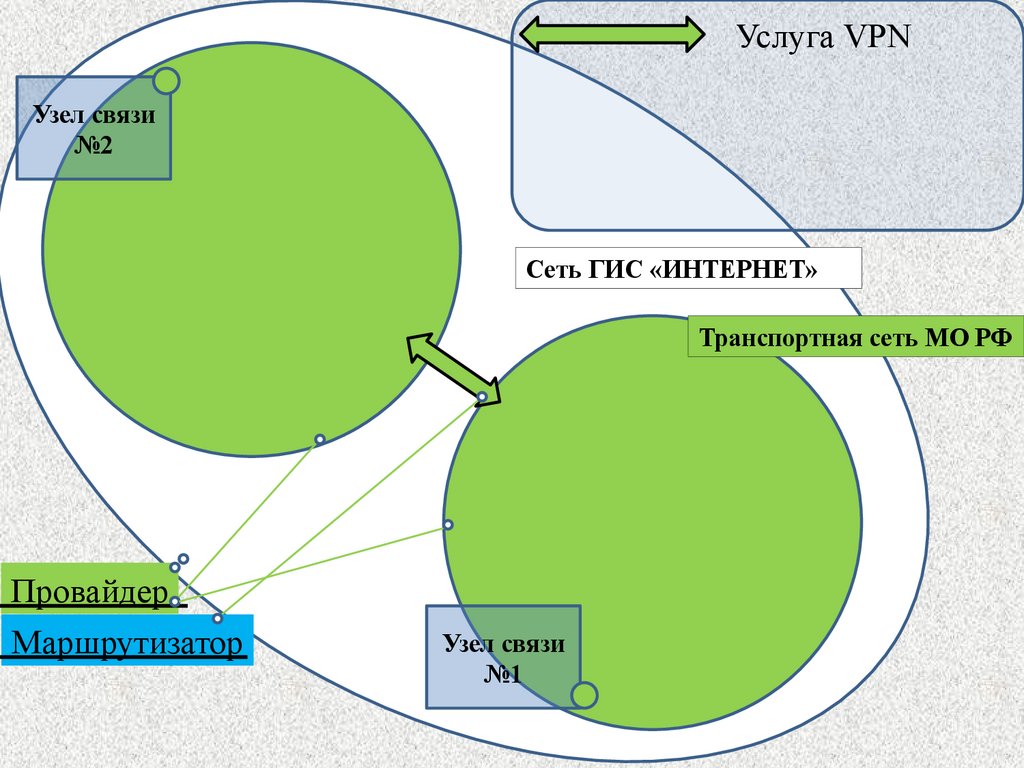

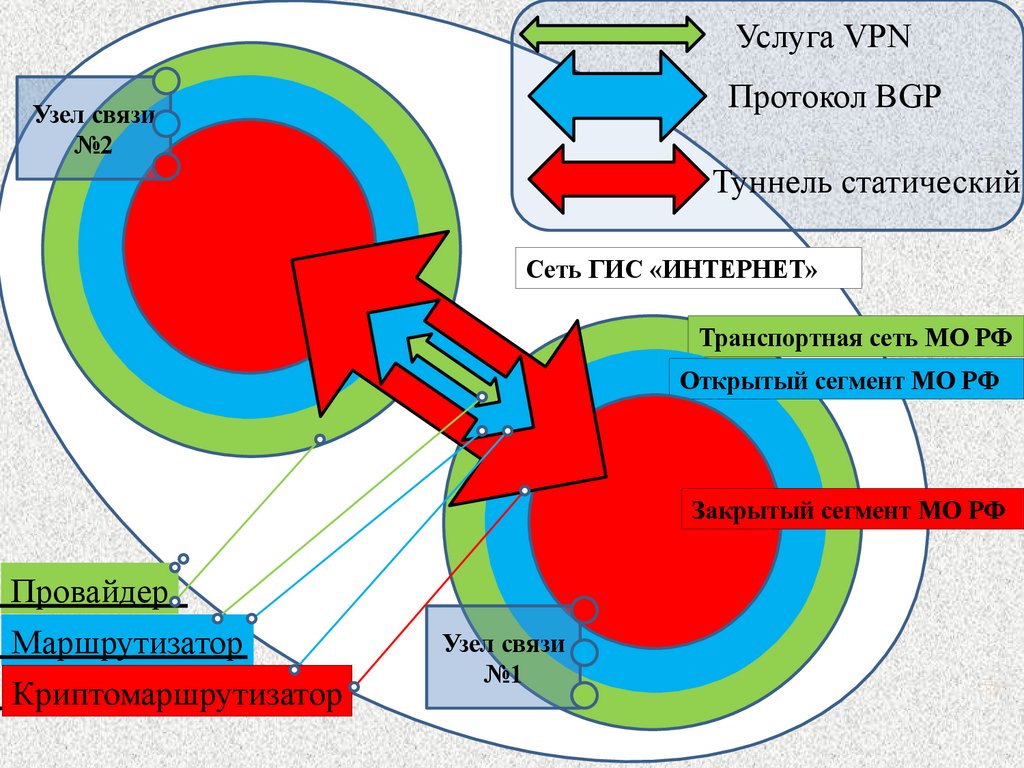

- шифрование, маршрутизация всех видов информации;
- развертывание абонентской сети шифрованной телефонной связи;
- образование сети широкополосного радиодоступа в составе ТУМ
ГБУ с возможностью работы в движении.
