Действия личного состава по развертыванию узлов и линий связи (Тема 5. Занятие 1)

1.

Тема 5:
Действия личного состава
подразделений связи по
организации и обеспечению
связи.

2.

Занятие № 1

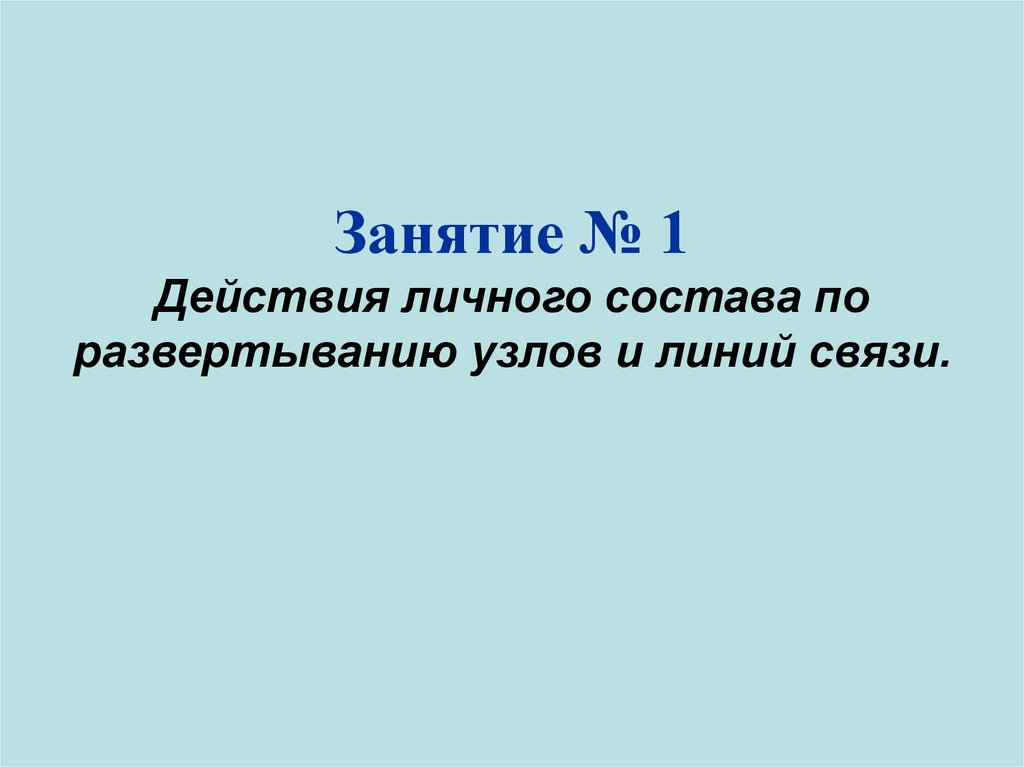

Действия личного состава по
развертыванию узлов и линий связи.

3.

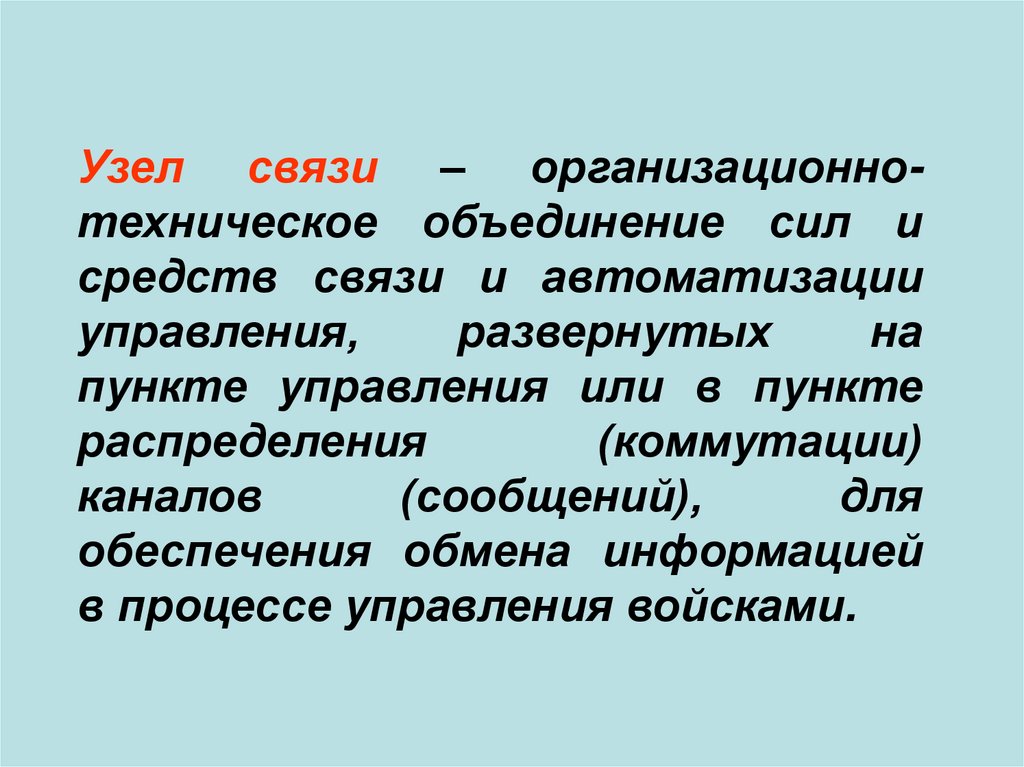

Узел связи – организационнотехническое объединение сил и
средств связи и автоматизации
управления,
развернутых
на
пункте управления или в пункте
распределения
(коммутации)
каналов
(сообщений),
для
обеспечения обмена информацией
в процессе управления войсками.

4.

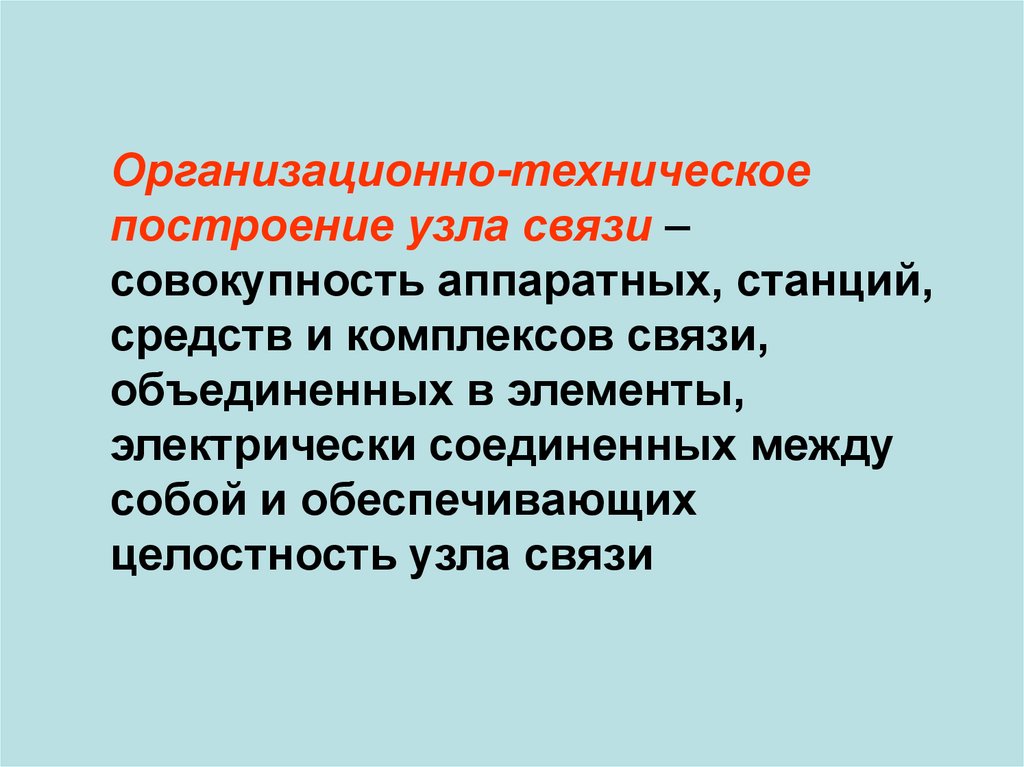

Организационно-техническое
построение узла связи –
совокупность аппаратных, станций,
средств и комплексов связи,
объединенных в элементы,
электрически соединенных между
собой и обеспечивающих
целостность узла связи

5.

Соединительные линии
Линии сети ПД
71
73
В
34
Линии прямой связи
ГКШМ
Линия ДУ р/ст
10В
50У
ПР
15
УШК-24/24
Т-240
59
59
ГН Р/СТ
Абонентская линия ТФ ЗАС
ПЭВМ
Т-235-3
Т-230-1А
КАС
Сооружение
для наблюдения
Соединительная линия
Линии прямой связи
П-193
П-193
ТФС

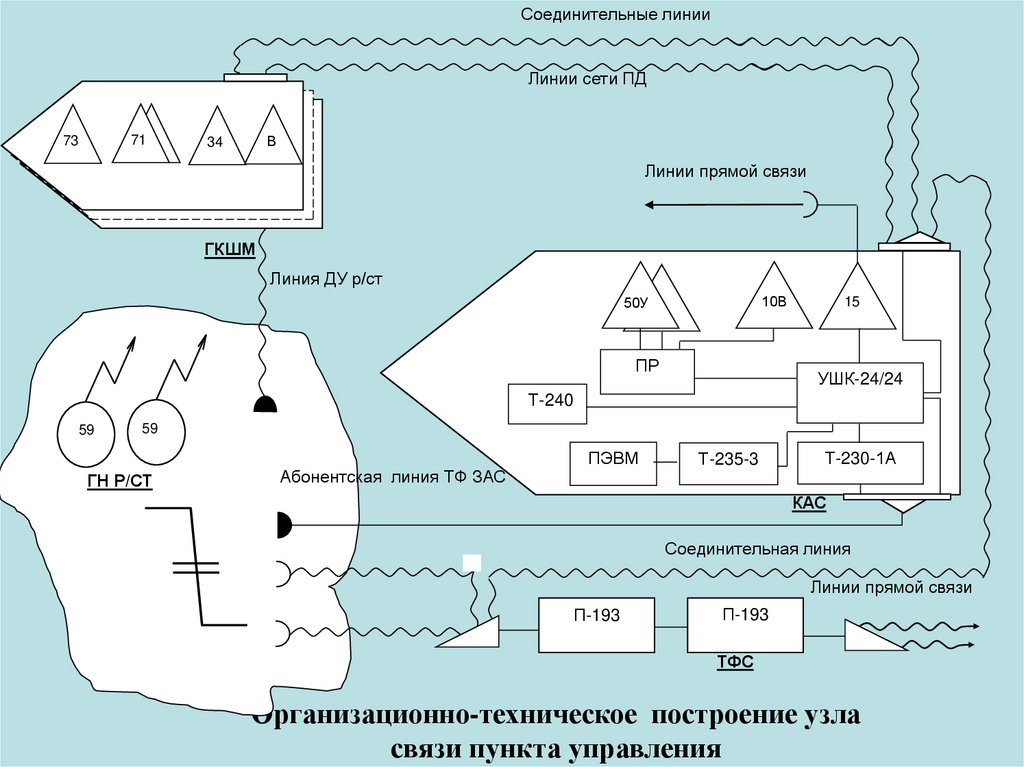

Организационно-техническое построение узла
связи пункта управления

6.

Вопрос №1
«Развертывание и свертывание и
перемещение узлов связи».

7.

Развертывание узлов связи – это
процесс их перевода из походного
положения в готовность к обмену
всеми видами сообщений и
обеспечению переговоров
должностных лиц ПУ на заданных
направлениях связи.
В ходе боя по прибытии в новый
район элементы узла и узел связи в
целом развертываются с ходу с
установлением связей,
предусмотренных задачами узлам
связи.

8.

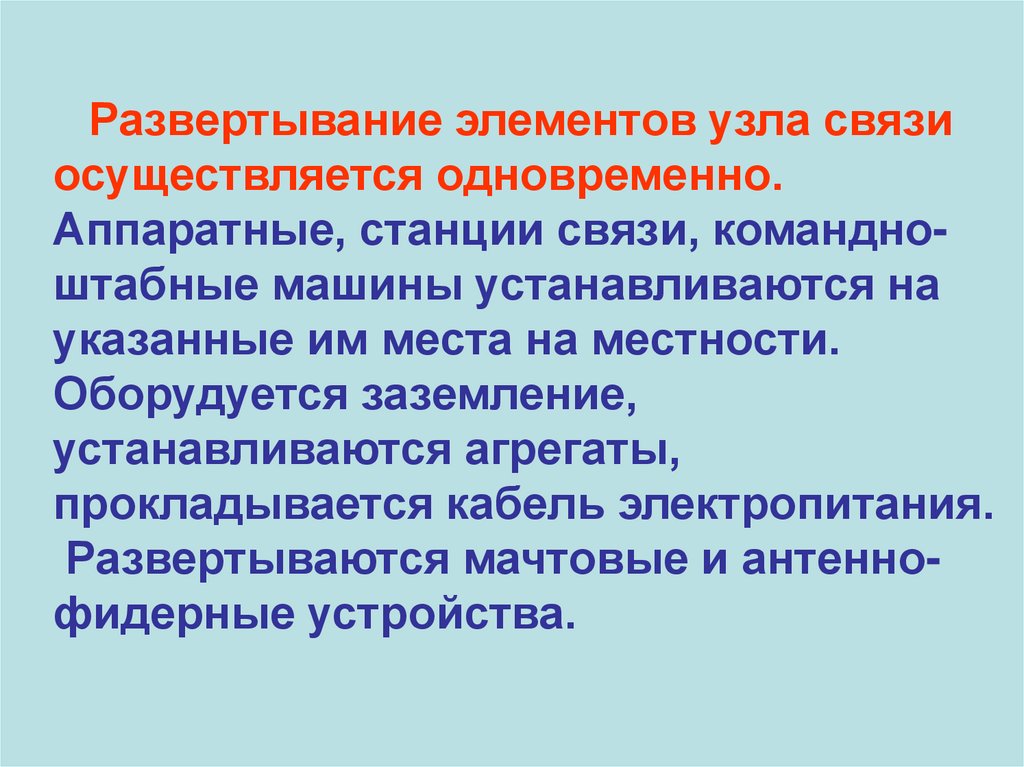

Развертывание элементов узла связи
осуществляется одновременно.
Аппаратные, станции связи, командноштабные машины устанавливаются на
указанные им места на местности.
Оборудуется заземление,
устанавливаются агрегаты,
прокладывается кабель электропитания.
Развертываются мачтовые и антеннофидерные устройства.

9.

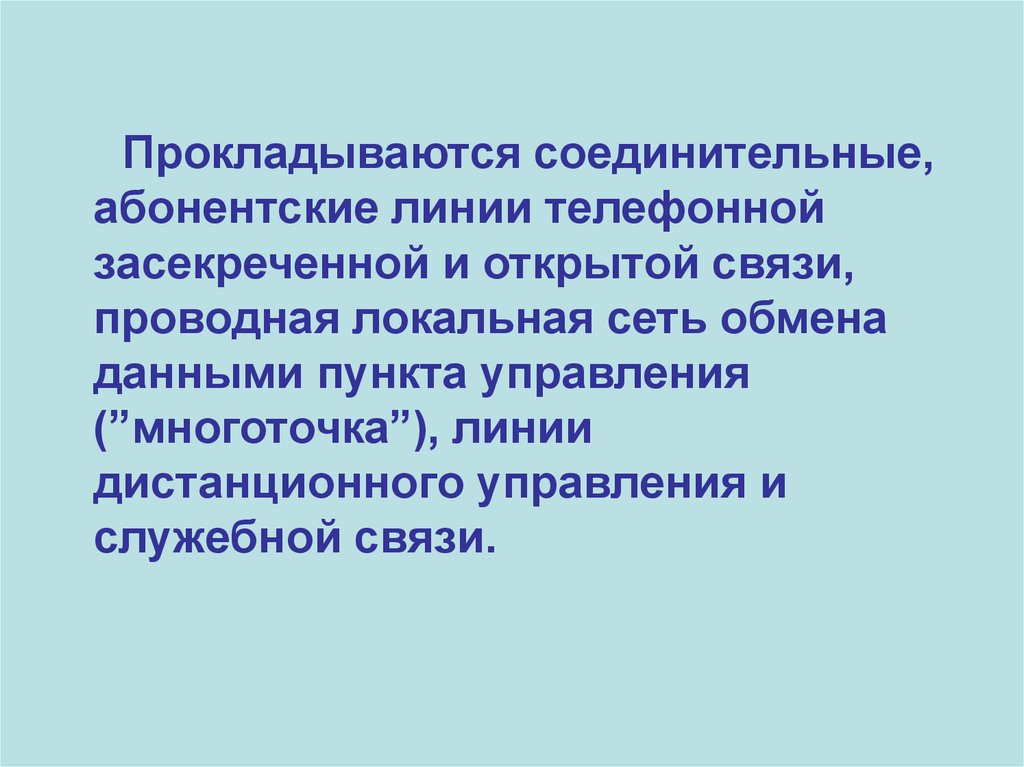

Прокладываются соединительные,
абонентские линии телефонной
засекреченной и открытой связи,
проводная локальная сеть обмена
данными пункта управления
(”многоточка”), линии
дистанционного управления и
служебной связи.

10.

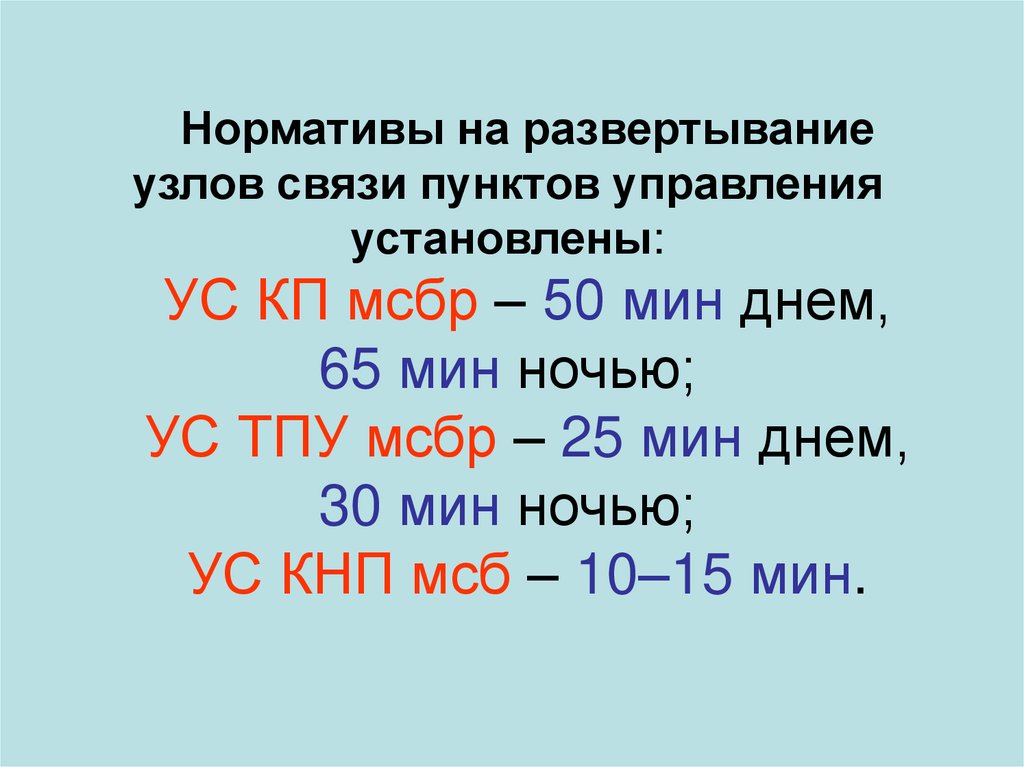

Нормативы на развертывание
узлов связи пунктов управления
установлены:
УС КП мсбр – 50 мин днем,
65 мин ночью;
УС ТПУ мсбр – 25 мин днем,
30 мин ночью;
УС КНП мсб – 10–15 мин.

11.

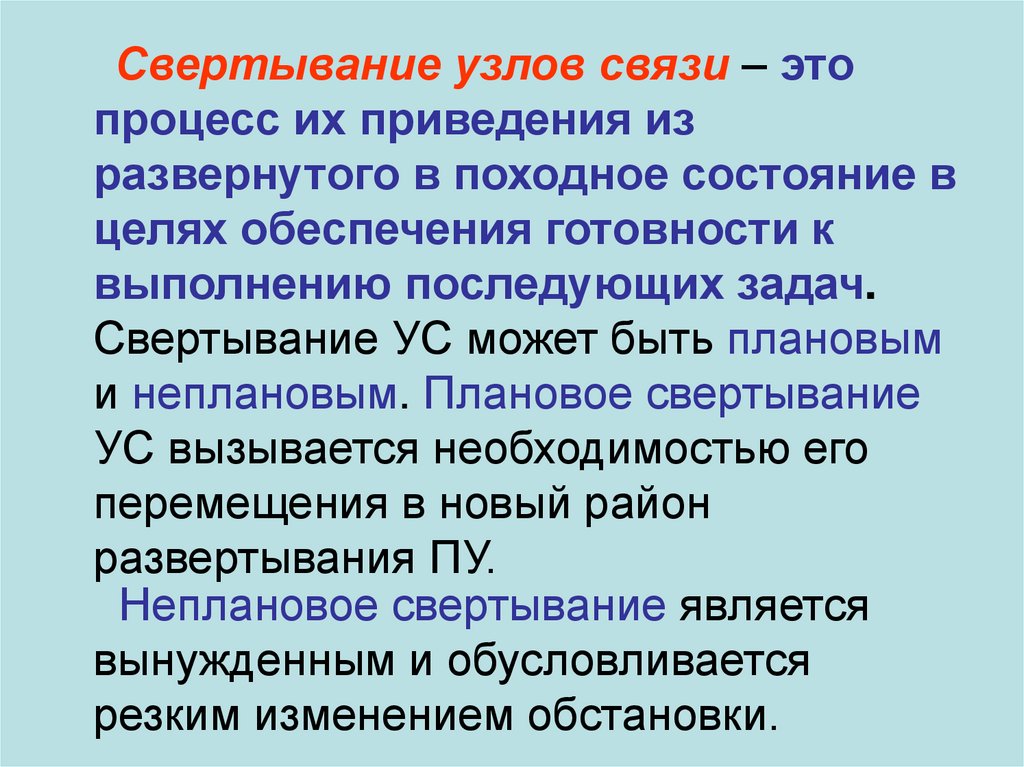

Свертывание узлов связи – это
процесс их приведения из
развернутого в походное состояние в
целях обеспечения готовности к
выполнению последующих задач.
Свертывание УС может быть плановым
и неплановым. Плановое свертывание
УС вызывается необходимостью его
перемещения в новый район
развертывания ПУ.
Неплановое свертывание является
вынужденным и обусловливается
резким изменением обстановки.

12.

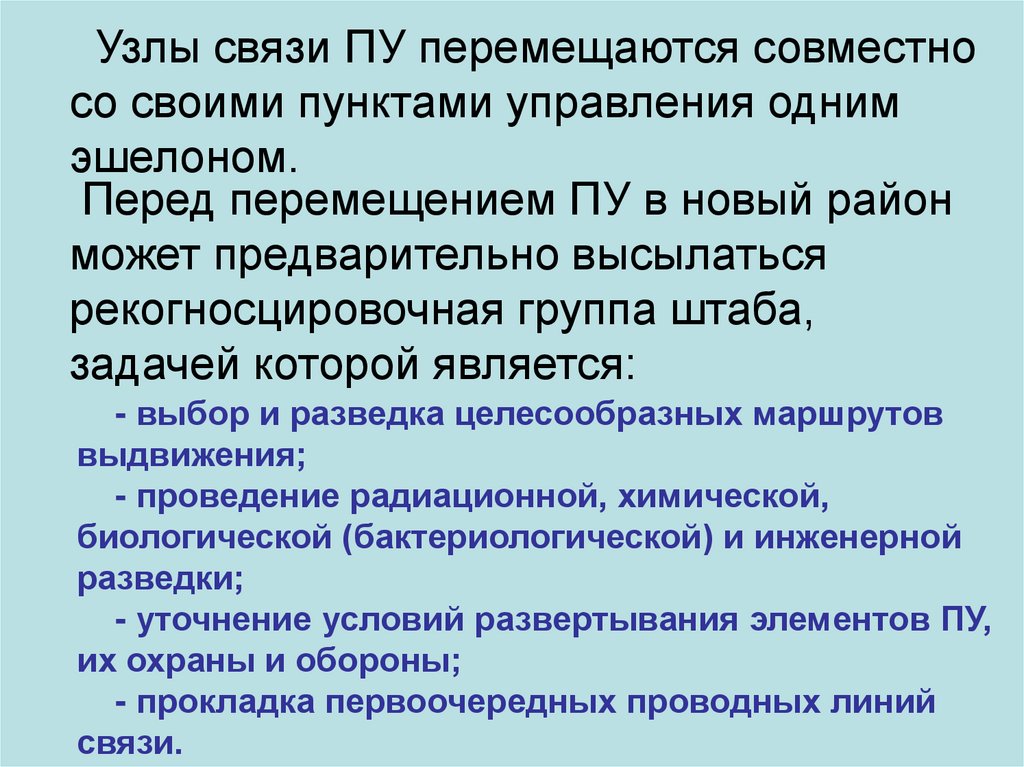

Узлы связи ПУ перемещаются совместно
со своими пунктами управления одним
эшелоном.
Перед перемещением ПУ в новый район
может предварительно высылаться
рекогносцировочная группа штаба,
задачей которой является:
- выбор и разведка целесообразных маршрутов
выдвижения;
- проведение радиационной, химической,
биологической (бактериологической) и инженерной
разведки;
- уточнение условий развертывания элементов ПУ,
их охраны и обороны;
- прокладка первоочередных проводных линий
связи.

13.

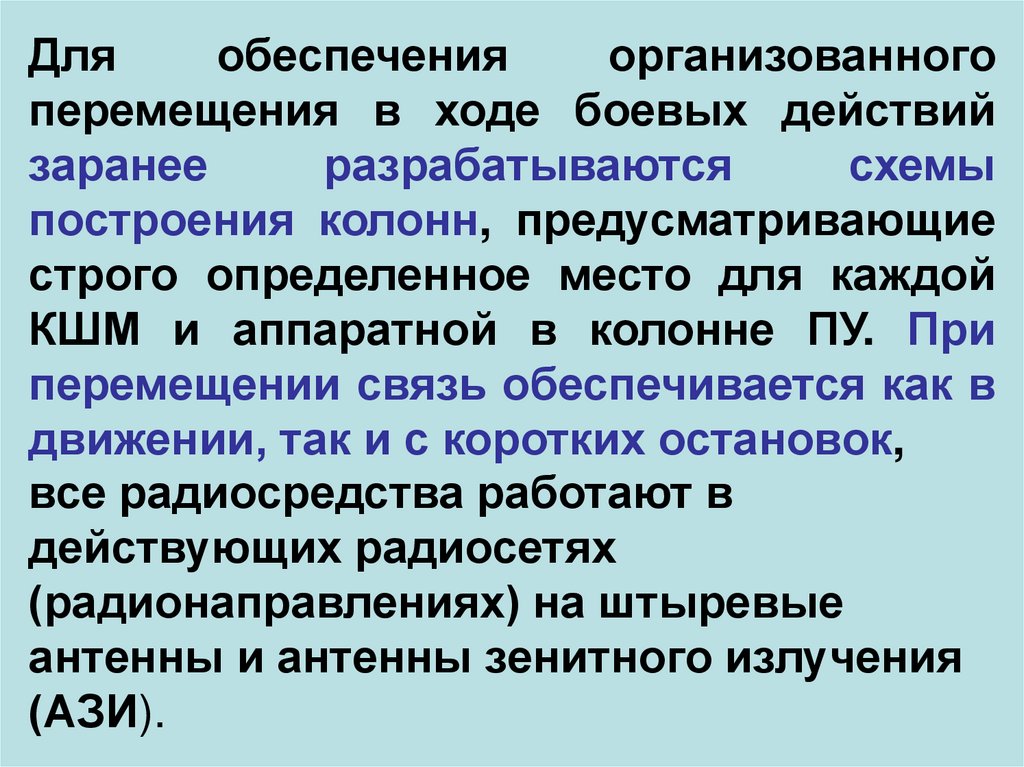

Для
обеспечения
организованного
перемещения в ходе боевых действий
заранее
разрабатываются
схемы
построения колонн, предусматривающие
строго определенное место для каждой
КШМ и аппаратной в колонне ПУ. При
перемещении связь обеспечивается как в
движении, так и с коротких остановок,
все радиосредства работают в
действующих радиосетях
(радионаправлениях) на штыревые
антенны и антенны зенитного излучения
(АЗИ).

14.

Вопрос №2:
Охрана, оборона узлов и линий
связи.

15.

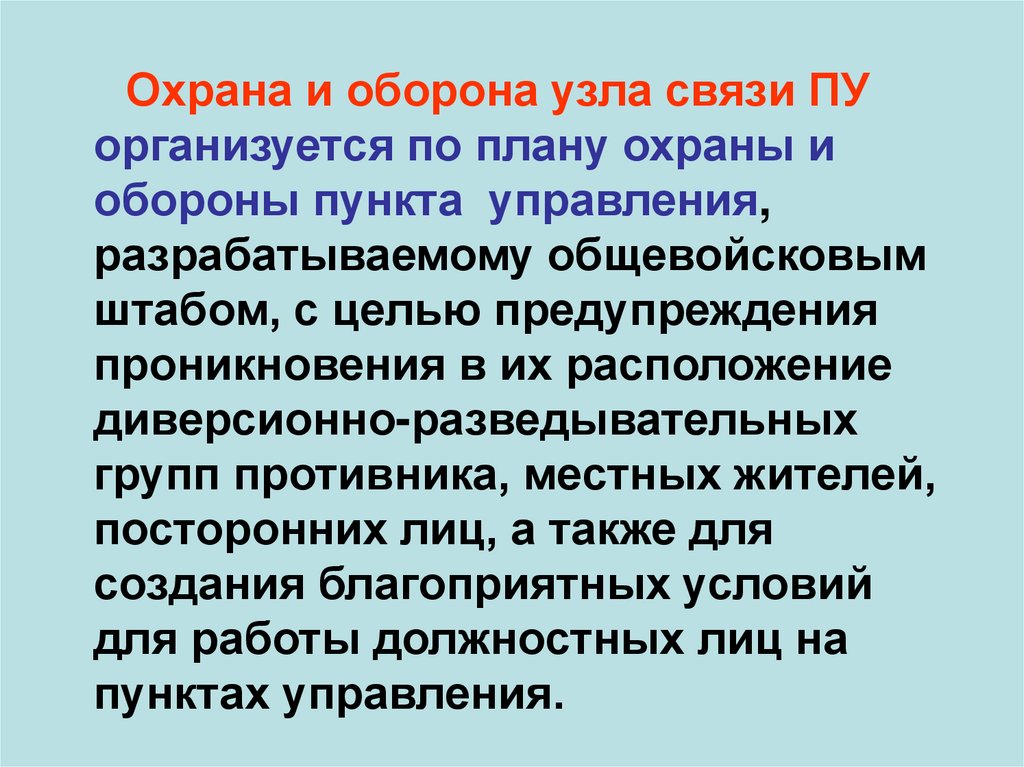

Охрана и оборона узла связи ПУ
организуется по плану охраны и
обороны пункта управления,
разрабатываемому общевойсковым
штабом, с целью предупреждения
проникновения в их расположение
диверсионно-разведывательных
групп противника, местных жителей,
посторонних лиц, а также для
создания благоприятных условий
для работы должностных лиц на
пунктах управления.

16.

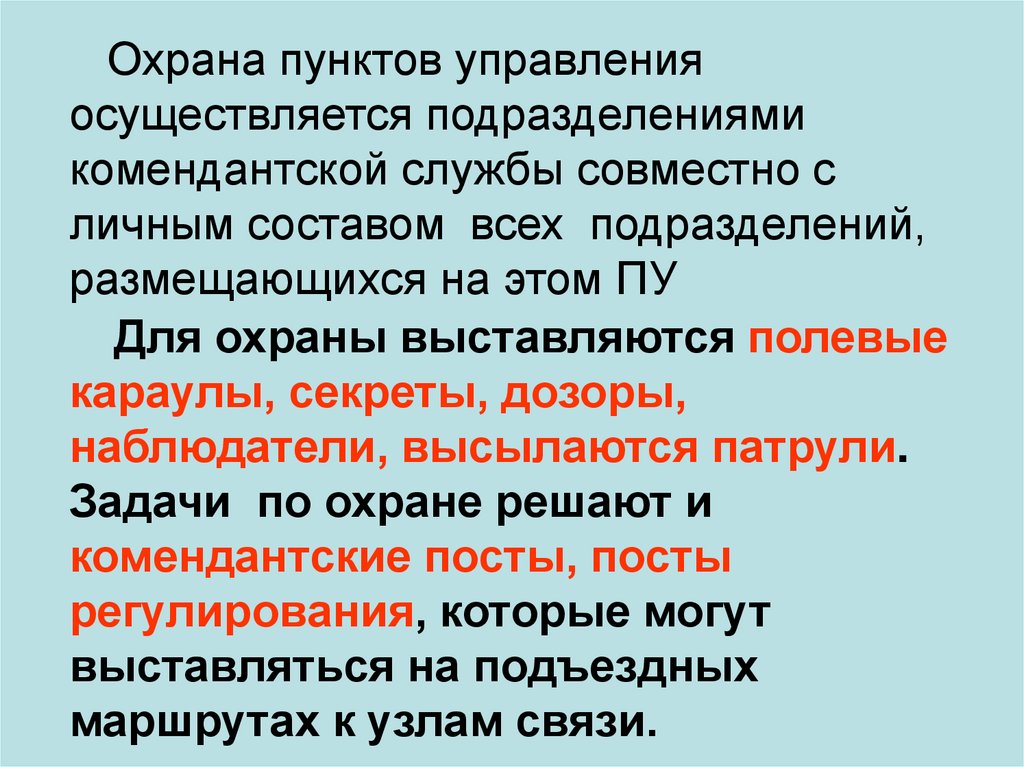

Охрана пунктов управления
осуществляется подразделениями
комендантской службы совместно с
личным составом всех подразделений,
размещающихся на этом ПУ
Для охраны выставляются полевые
караулы, секреты, дозоры,
наблюдатели, высылаются патрули.
Задачи по охране решают и
комендантские посты, посты
регулирования, которые могут
выставляться на подъездных
маршрутах к узлам связи.

17.

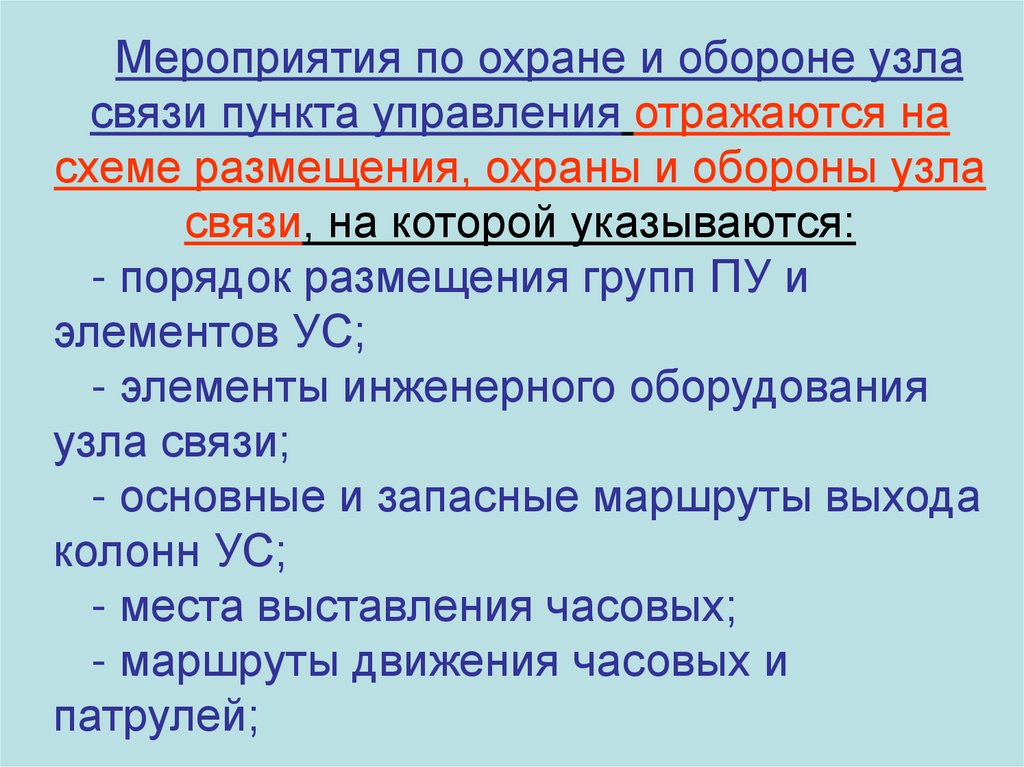

Мероприятия по охране и обороне узла
связи пункта управления отражаются на
схеме размещения, охраны и обороны узла
связи, на которой указываются:
- порядок размещения групп ПУ и
элементов УС;
- элементы инженерного оборудования
узла связи;
- основные и запасные маршруты выхода
колонн УС;
- места выставления часовых;
- маршруты движения часовых и
патрулей;

18.

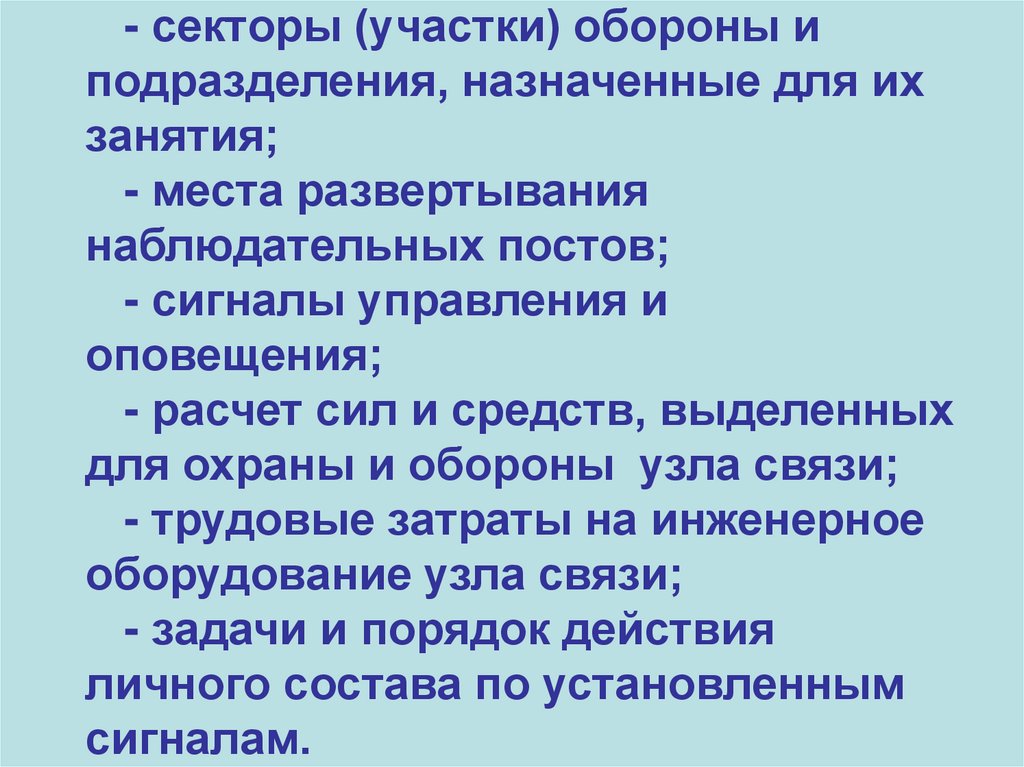

- секторы (участки) обороны и
подразделения, назначенные для их
занятия;
- места развертывания
наблюдательных постов;
- сигналы управления и
оповещения;
- расчет сил и средств, выделенных
для охраны и обороны узла связи;
- трудовые затраты на инженерное
оборудование узла связи;
- задачи и порядок действия
личного состава по установленным
сигналам.

19.

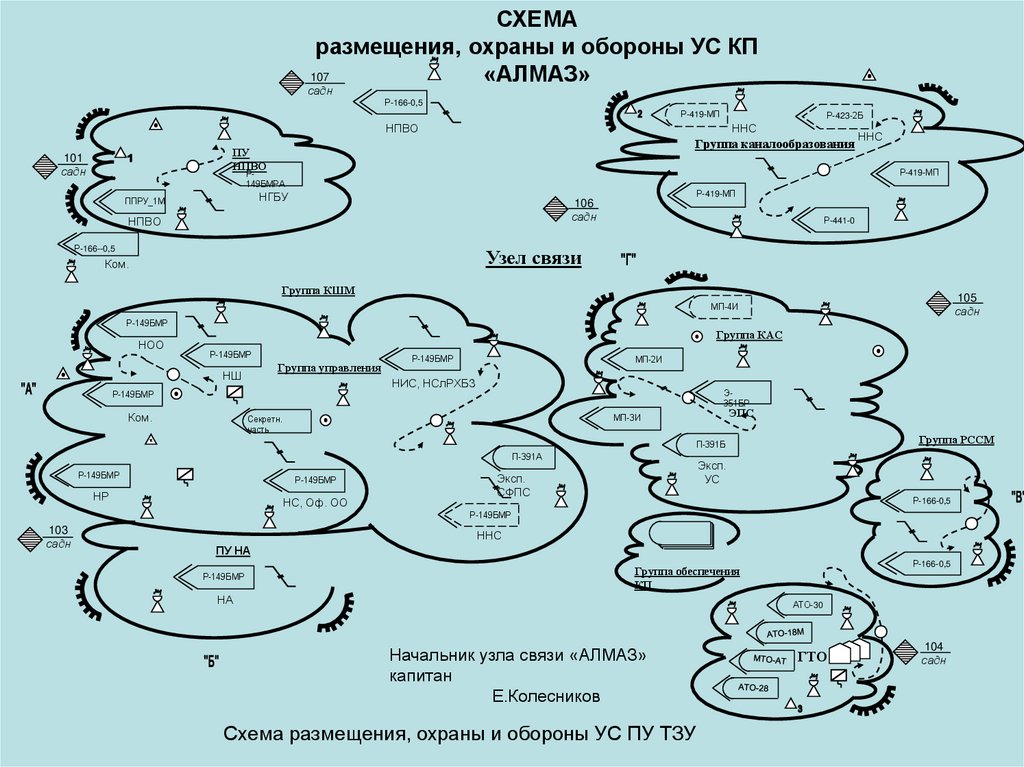

СХЕМА
размещения, охраны и обороны УС КП
107
«АЛМАЗ»
садн
Р-166-0,5
Р-419-МП
Р-423-2Б
НПВО
ННС
Группа каналообразования
ПУ
НПВО
101
садн
Р-419-МП
Р149БМРА
Р-419-МП
НГБУ
ППРУ_1М
ННС
106
садн
НПВО
Р-166--0,5
Р-441-0
Узел связи
Ком.
Группа КШМ
105
садн
МП-4И
Р-149БМР
НОО
Группа КАС
Р-149БМР
Группа управления
НШ
Р-149БМР
МП-2И
НИС, НСлРХБЗ
Э351БР
Р-149БМР
Ком.
ЭПС
МП-3И
Секретн.
часть
Группа РССМ
П-391Б
П-391А
Р-149БМР
Р-149БМР
НР
НС, Оф. ОО
Эксп.
УС
Эксп.
СФПС
Р-166-0,5
Р-149БМР
103
садн
ННС
ПУ НА
Р-149БМР
Р-166-0,5
Группа обеспечения
КП
НА
АТО-30
Начальник узла связи «АЛМАЗ»
капитан
Е.Колесников
Схема размещения, охраны и обороны УС ПУ ТЗУ
ГТО
104
садн
