Комплексные аппаратные связи комплекса “Редут-2УС”. Занятие №3

1.

Военный учебный центр ЮРГПУ (НПИ) имени М.И.Платова
«Аппаратные узлов связи
пунктов управления»
Новочеркасск -2025

2.

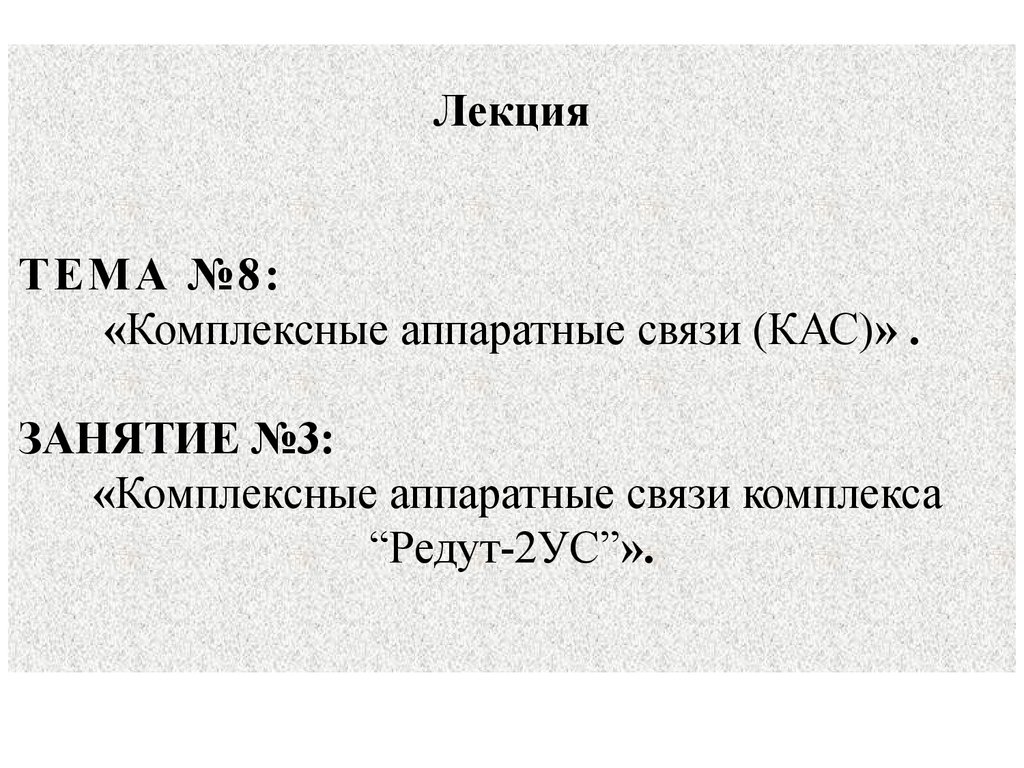

Лекция
ТЕМА №8:
«Комплексные аппаратные связи (КАС)» .
ЗАНЯТИЕ №3:
«Комплексные аппаратные связи комплекса
“Редут-2УС”».

3.

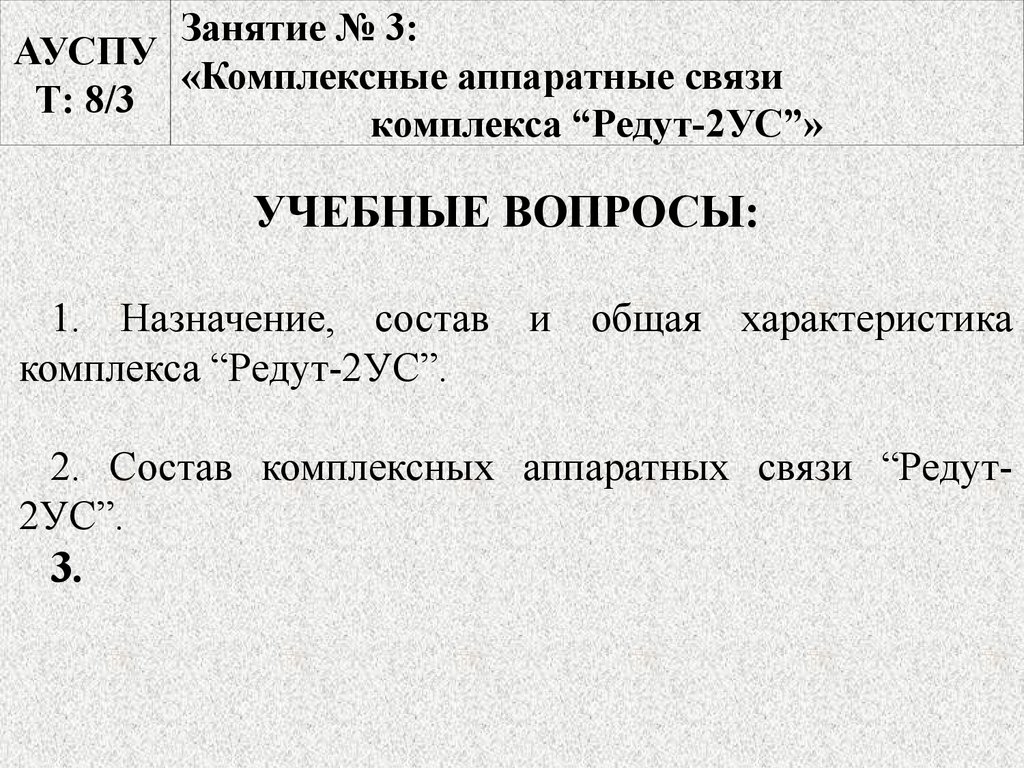

Занятие № 3:
АУСПУ
«Комплексные аппаратные связи
Т: 8/3
комплекса “Редут-2УС”»
УЧЕБНЫЕ ВОПРОСЫ:
1. Назначение, состав и общая характеристика
комплекса “Редут-2УС”.
2. Состав комплексных аппаратных связи “Редут2УС”.
3.

4.

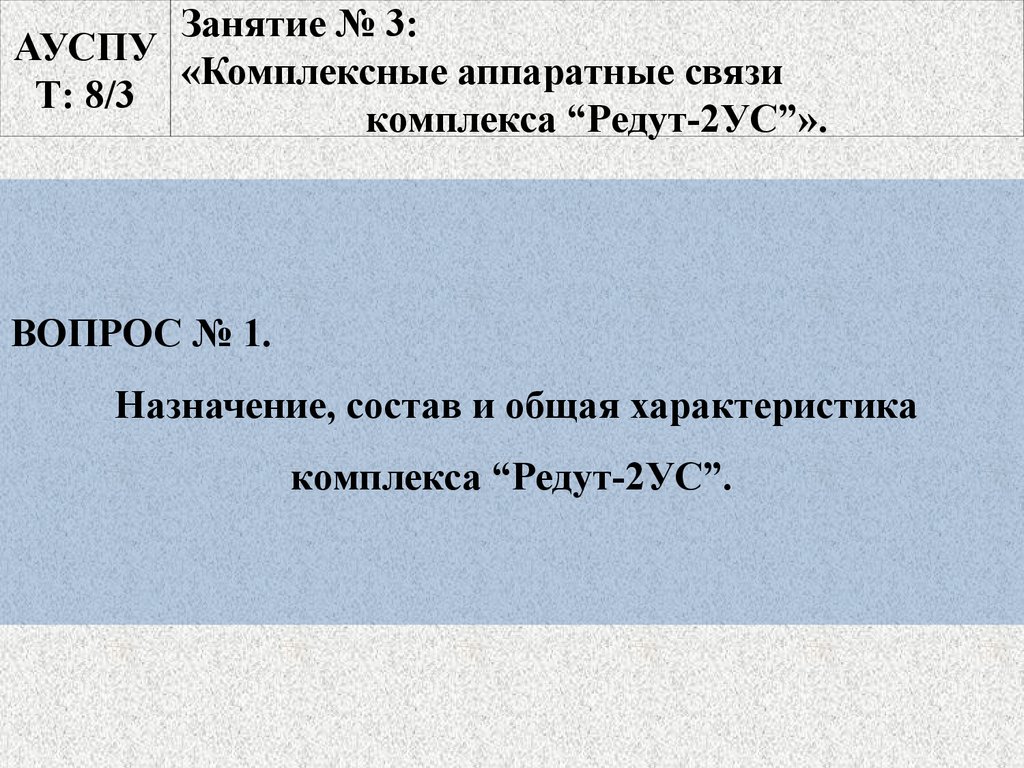

Занятие № 3:
АУСПУ
«Комплексные аппаратные связи
Т: 8/3
комплекса “Редут-2УС”».
ВОПРОС № 1.
Назначение, состав и общая характеристика
комплекса “Редут-2УС”.

5.

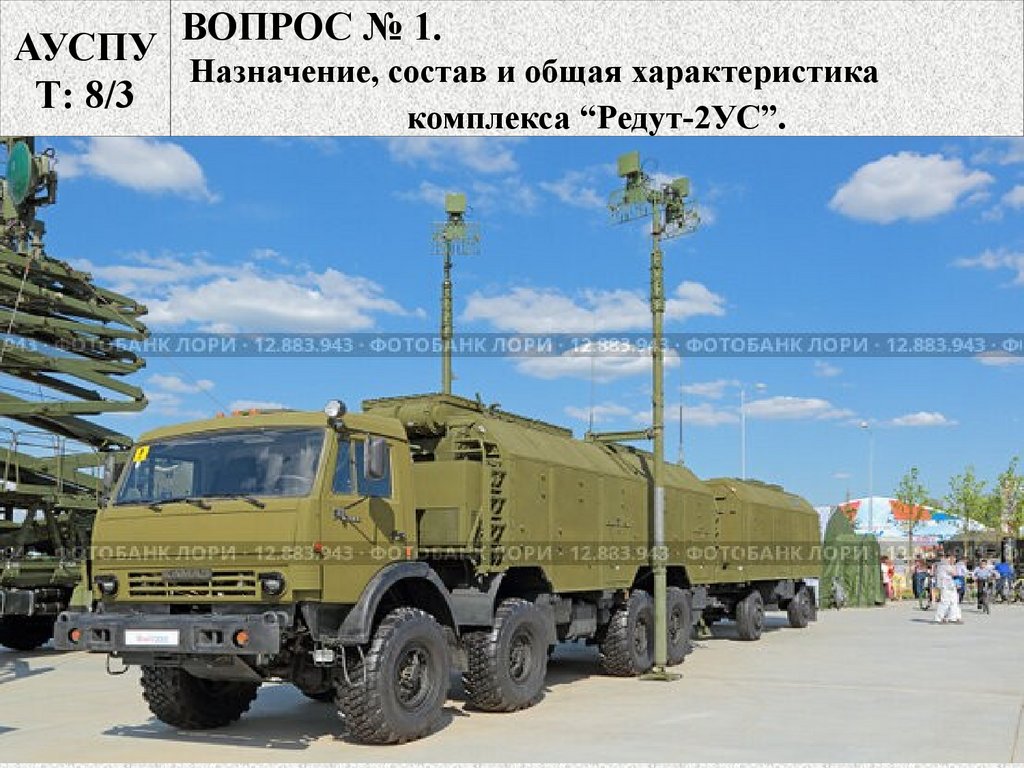

ВОПРОС № 1.
АУСПУ
Назначение, состав и общая характеристика
Т: 8/3
комплекса “Редут-2УС”.

6.

ВОПРОС № 1.
АУСПУ
Назначение, состав и общая характеристика
Т: 8/3
комплекса “Редут-2УС”.

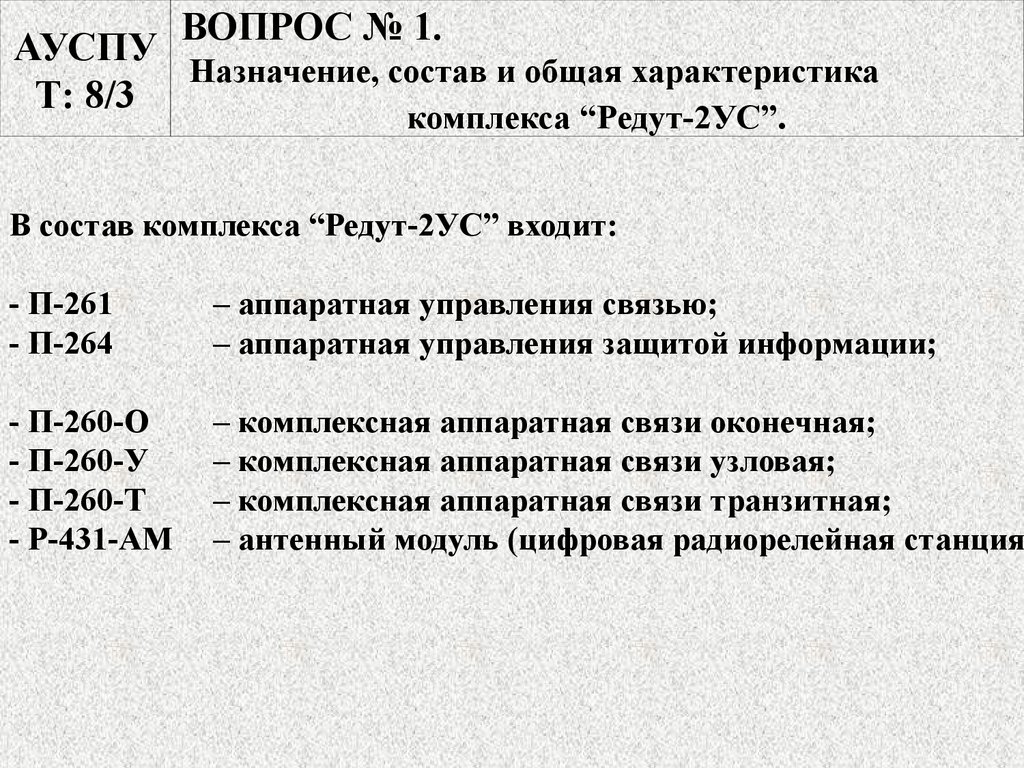

В состав комплекса “Редут-2УС” входит:
- П-261
- П-264
– аппаратная управления связью;
– аппаратная управления защитой информации;
- П-260-О
- П-260-У
- П-260-Т
- Р-431-АМ
– комплексная аппаратная связи оконечная;
– комплексная аппаратная связи узловая;
– комплексная аппаратная связи транзитная;
– антенный модуль (цифровая радиорелейная станция

7.

ВОПРОС № 1.
АУСПУ
Назначение, состав и общая характеристика
Т: 8/3
комплекса “Редут-2УС”.

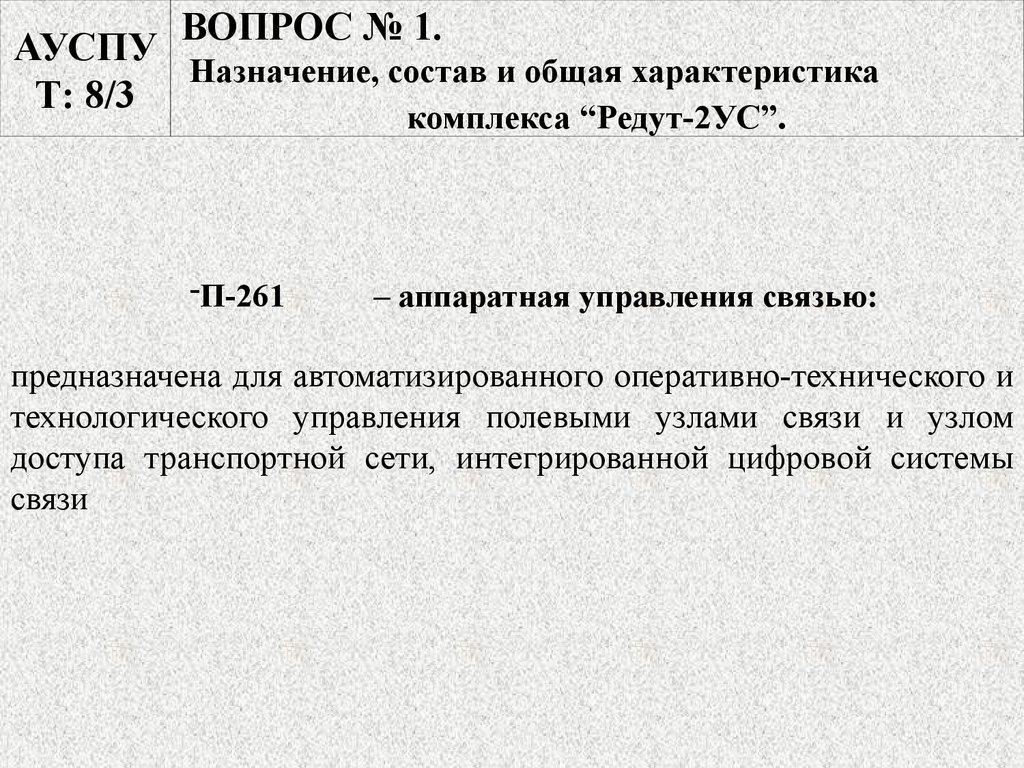

-П-261
– аппаратная управления связью:
предназначена для автоматизированного оперативно-технического и
технологического управления полевыми узлами связи и узлом
доступа транспортной сети, интегрированной цифровой системы
связи

8.

ВОПРОС № 1.
АУСПУ
Назначение, состав и общая характеристика
Т: 8/3
комплекса “Редут-2УС”.

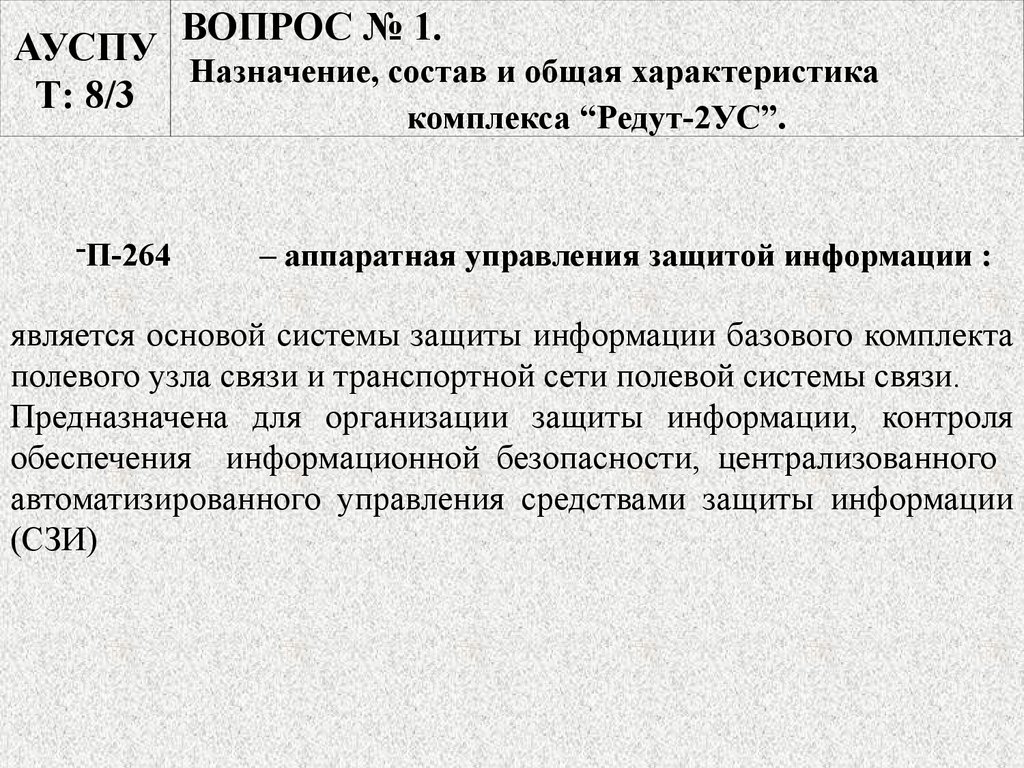

-П-264
– аппаратная управления защитой информации :
является основой системы защиты информации базового комплекта
полевого узла связи и транспортной сети полевой системы связи.
Предназначена для организации защиты информации, контроля
обеспечения информационной безопасности, централизованного
автоматизированного управления средствами защиты информации
(СЗИ)

9.

ВОПРОС № 1.
АУСПУ
Назначение, состав и общая характеристика
Т: 8/3
комплекса “Редут-2УС”.

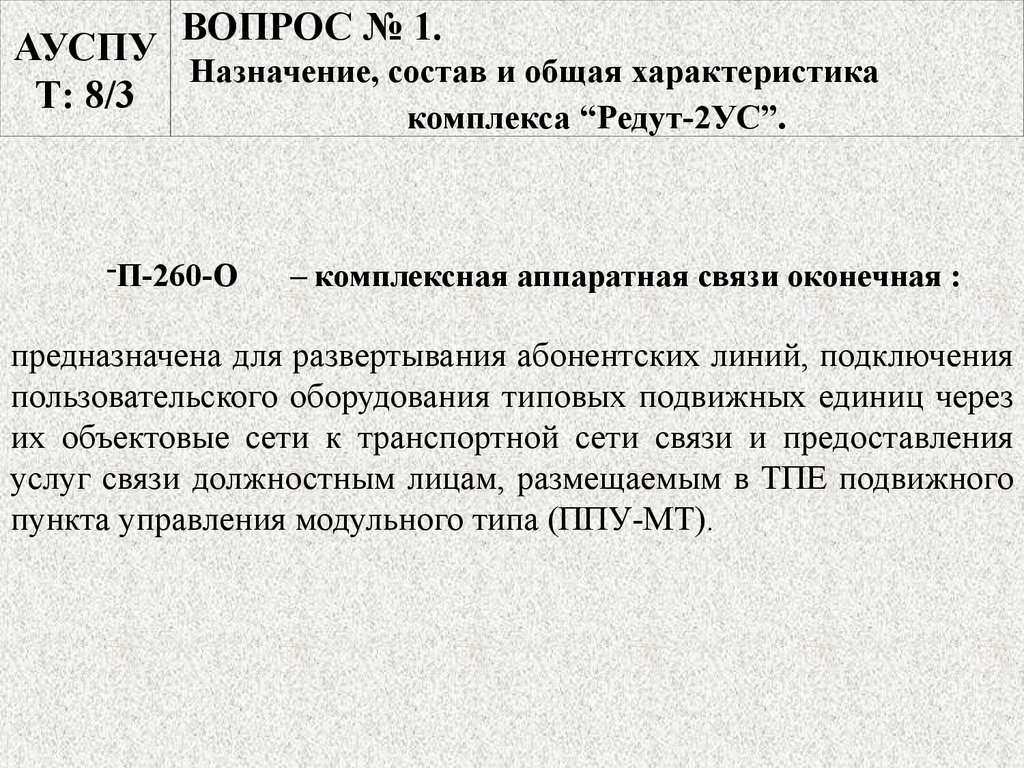

-П-260-О
– комплексная аппаратная связи оконечная :
предназначена для развертывания абонентских линий, подключения
пользовательского оборудования типовых подвижных единиц через
их объектовые сети к транспортной сети связи и предоставления
услуг связи должностным лицам, размещаемым в ТПЕ подвижного
пункта управления модульного типа (ППУ-МТ).

10.

ВОПРОС № 1.
АУСПУ
Назначение, состав и общая характеристика
Т: 8/3
комплекса “Редут-2УС”.

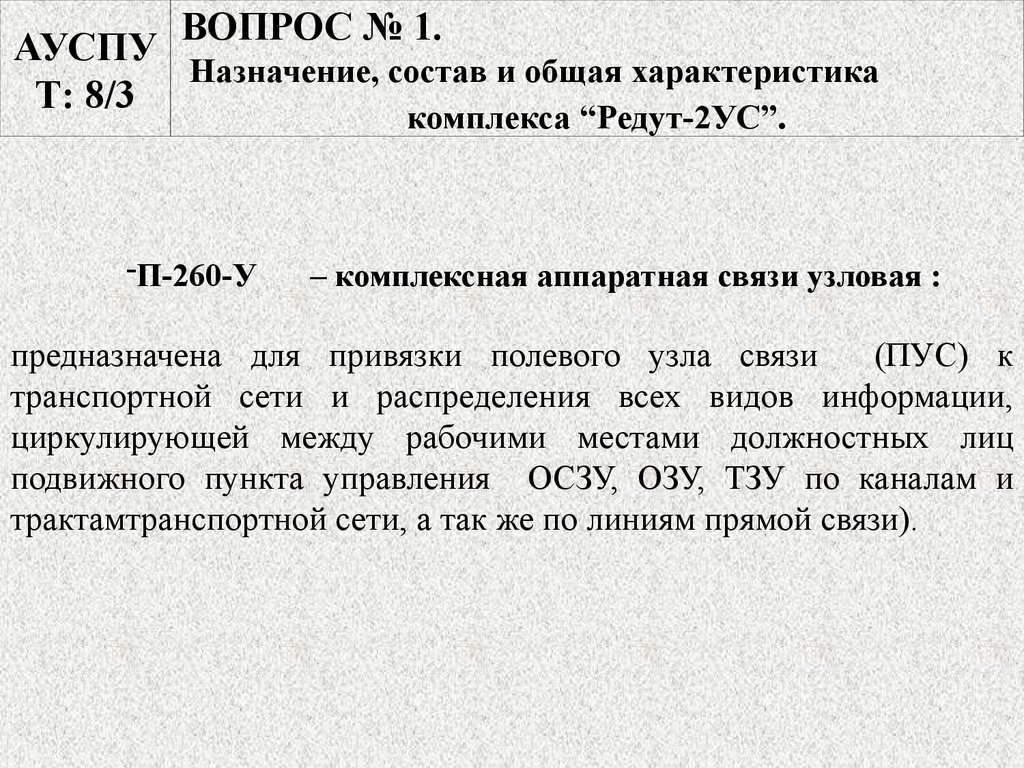

-П-260-У
– комплексная аппаратная связи узловая :
предназначена для привязки полевого узла связи
(ПУС) к
транспортной сети и распределения всех видов информации,
циркулирующей между рабочими местами должностных лиц
подвижного пункта управления ОСЗУ, ОЗУ, ТЗУ по каналам и
трактамтранспортной сети, а так же по линиям прямой связи).

11.

ВОПРОС № 1.
АУСПУ
Назначение, состав и общая характеристика
Т: 8/3
комплекса “Редут-2УС”.

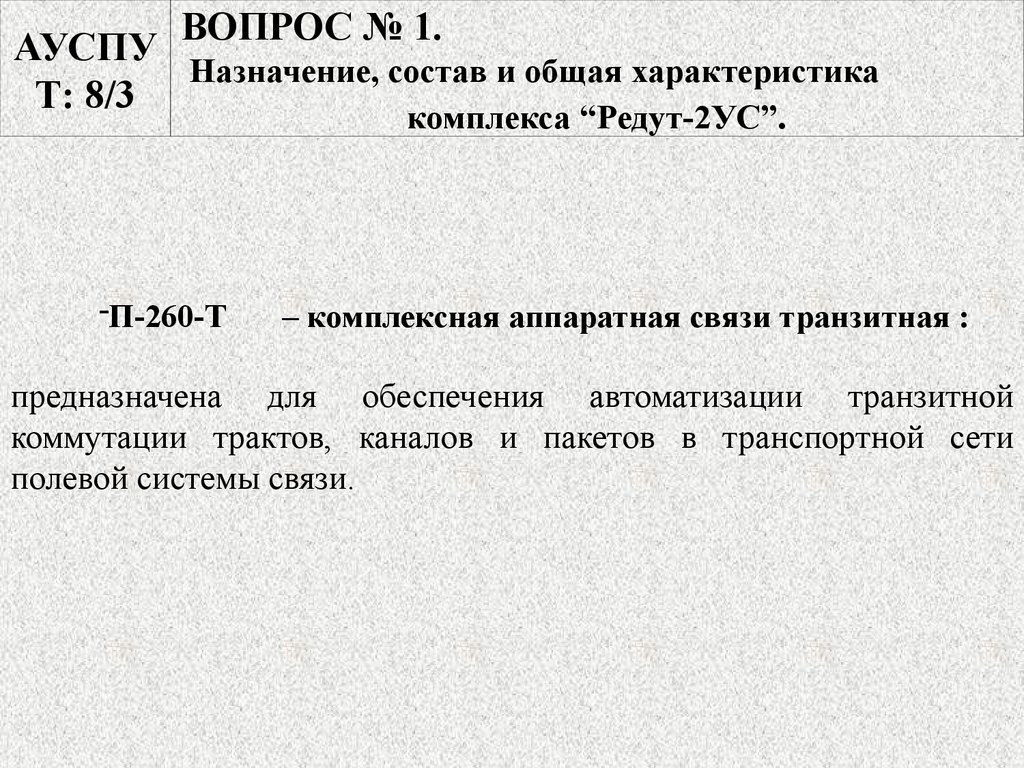

-П-260-Т
– комплексная аппаратная связи транзитная :
предназначена для обеспечения автоматизации транзитной
коммутации трактов, каналов и пакетов в транспортной сети
полевой системы связи.

12.

ВОПРОС № 1.
АУСПУ
Назначение, состав и общая характеристика
Т: 8/3
комплекса “Редут-2УС”.

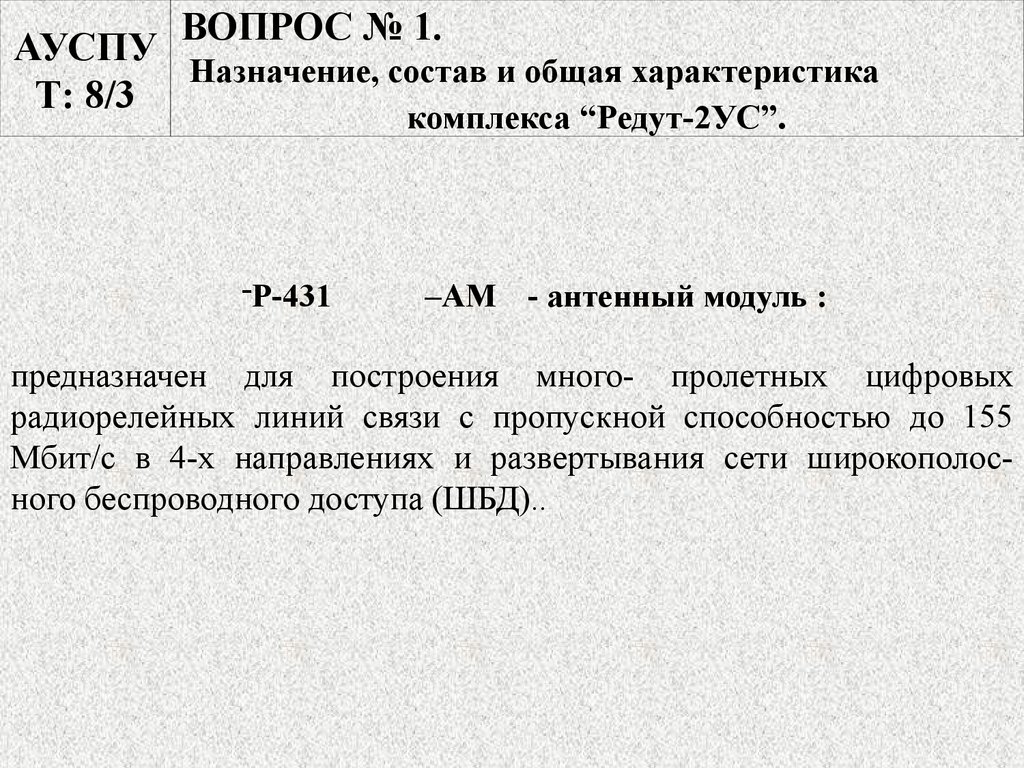

-Р-431
–АМ - антенный модуль :
предназначен для построения много- пролетных цифровых
радиорелейных линий связи с пропускной способностью до 155
Мбит/с в 4-х направлениях и развертывания сети широкополосного беспроводного доступа (ШБД)..

13.

ВОПРОС № 1.
АУСПУ
Назначение, состав и общая характеристика
Т: 8/3
комплекса “Редут-2УС”.

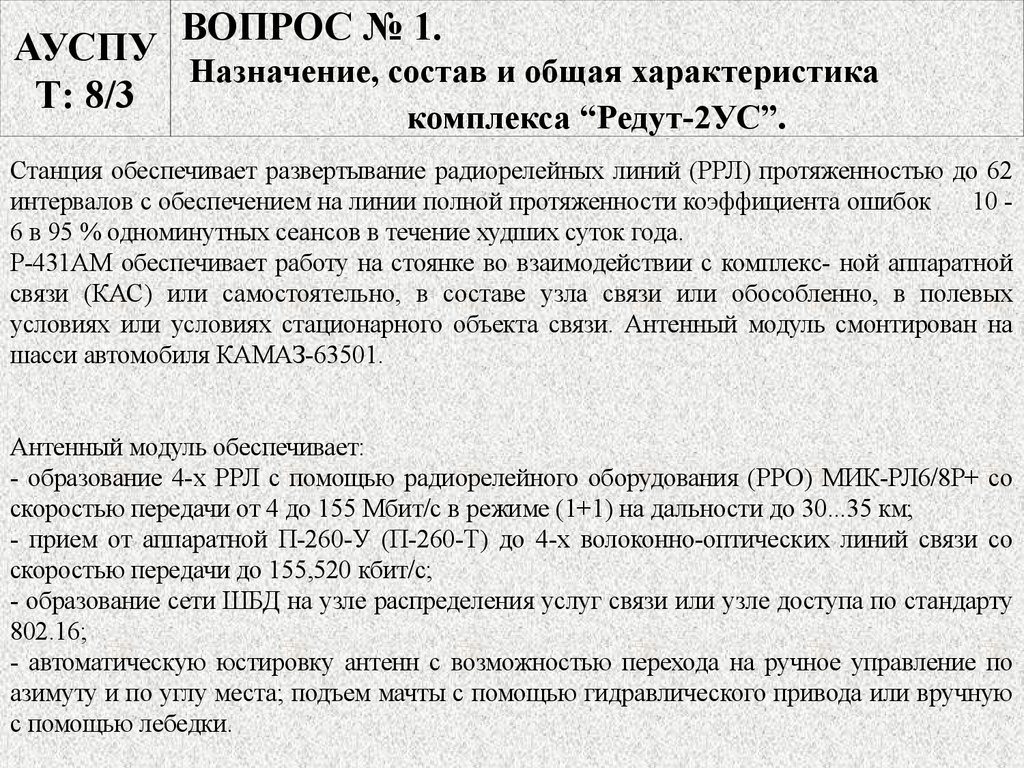

Станция обеспечивает развертывание радиорелейных линий (РРЛ) протяженностью до 62
интервалов с обеспечением на линии полной протяженности коэффициента ошибок
10 6 в 95 % одноминутных сеансов в течение худших суток года.
Р-431АМ обеспечивает работу на стоянке во взаимодействии с комплекс- ной аппаратной
связи (КАС) или самостоятельно, в составе узла связи или обособленно, в полевых
условиях или условиях стационарного объекта связи. Антенный модуль смонтирован на
шасси автомобиля КАМАЗ-63501.
Антенный модуль обеспечивает:
- образование 4-х РРЛ с помощью радиорелейного оборудования (РРО) МИК-РЛ6/8Р+ со
скоростью передачи от 4 до 155 Мбит/с в режиме (1+1) на дальности до 30...35 км;
- прием от аппаратной П-260-У (П-260-Т) до 4-х волоконно-оптических линий связи со
скоростью передачи до 155,520 кбит/с;
- образование сети ШБД на узле распределения услуг связи или узле доступа по стандарту
802.16;
- автоматическую юстировку антенн с возможностью перехода на ручное управление по
азимуту и по углу места; подъем мачты с помощью гидравлического привода или вручную
с помощью лебедки.

14.

ВОПРОС № 1.
АУСПУ
Назначение, состав и общая характеристика
Т: 8/3
комплекса “Редут-2УС”.

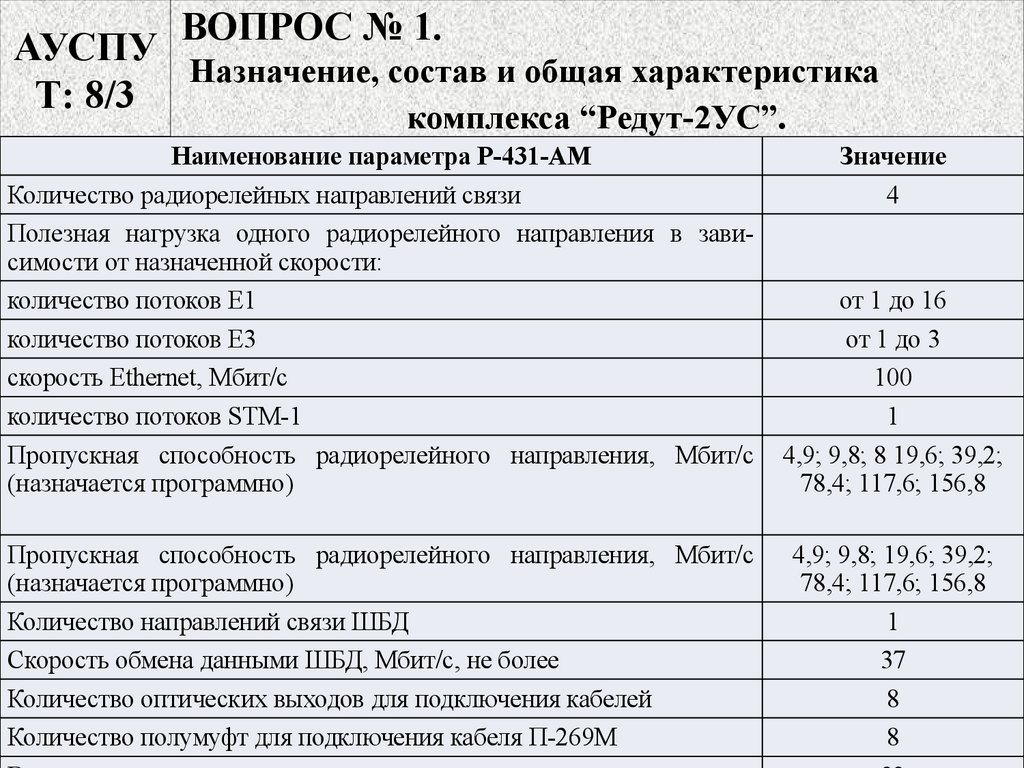

Наименование параметра Р-431-АМ
Количество радиорелейных направлений связи
Значение
4
Полезная нагрузка одного радиорелейного направления в зависимости от назначенной скорости:
количество потоков E1
от 1 до 16
количество потоков Е3
от 1 до 3
скорость Ethernet, Мбит/с
100
количество потоков STM-1
1
Пропускная способность радиорелейного направления, Мбит/с
(назначается программно)
4,9; 9,8; 8 19,6; 39,2;
78,4; 117,6; 156,8
Пропускная способность радиорелейного направления, Мбит/с
(назначается программно)
4,9; 9,8; 19,6; 39,2;
78,4; 117,6; 156,8
Количество направлений связи ШБД
1
Скорость обмена данными ШБД, Мбит/с, не более
37
Количество оптических выходов для подключения кабелей
8
Количество полумуфт для подключения кабеля П-269М
8

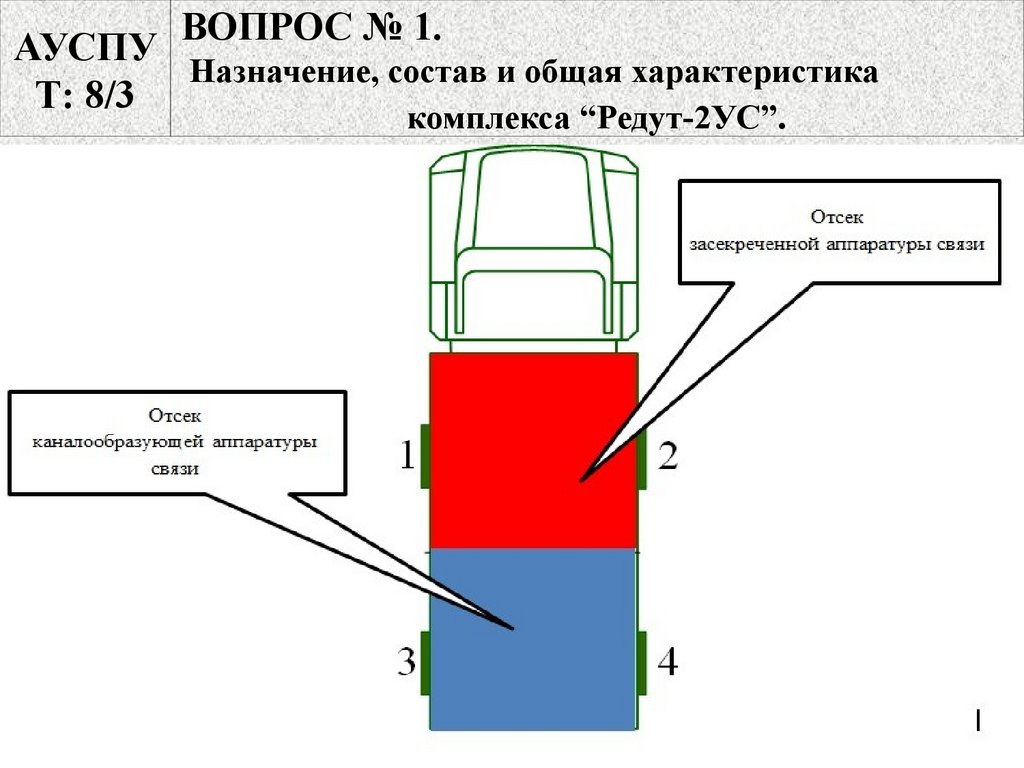

15.

ВОПРОС № 1.
АУСПУ
Назначение, состав и общая характеристика
Т: 8/3
комплекса “Редут-2УС”.

16.

Занятие № 3:
АУСПУ
«Комплексные аппаратные связи
Т: 8/3
комплекса “Редут-2УС”».

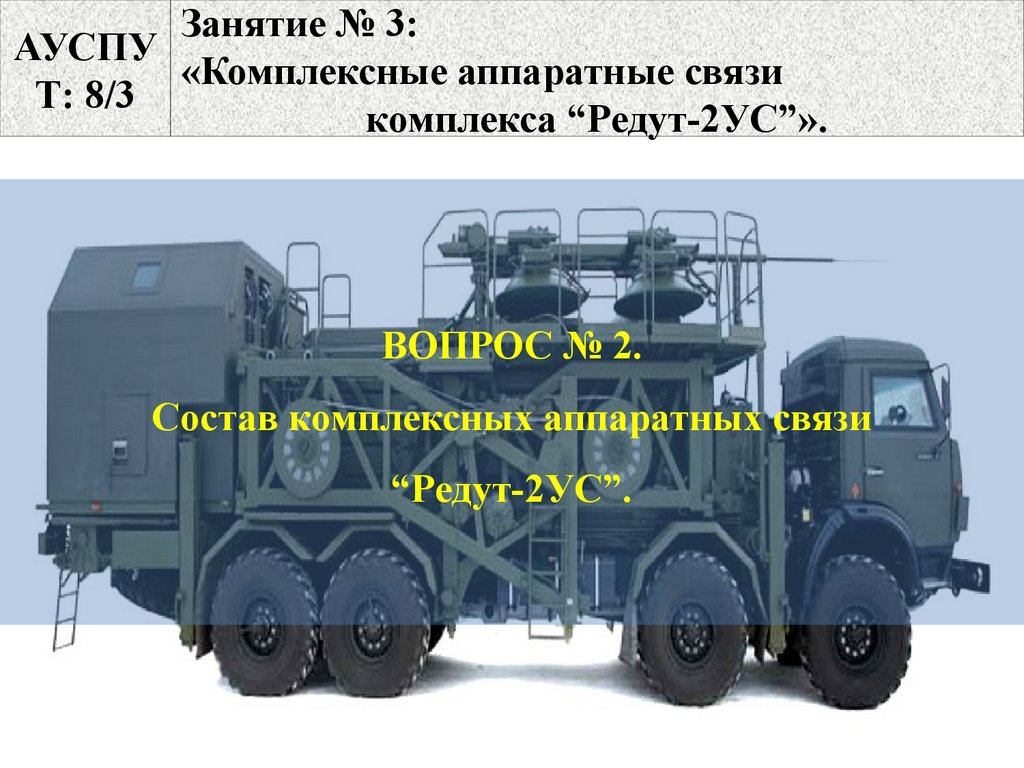

ВОПРОС № 2.
Состав комплексных аппаратных связи
“Редут-2УС”.

17.

АУСПУ ВОПРОС № 2.
Т: 8/3
Состав комплексных аппаратных связи “Редут-2УС”.

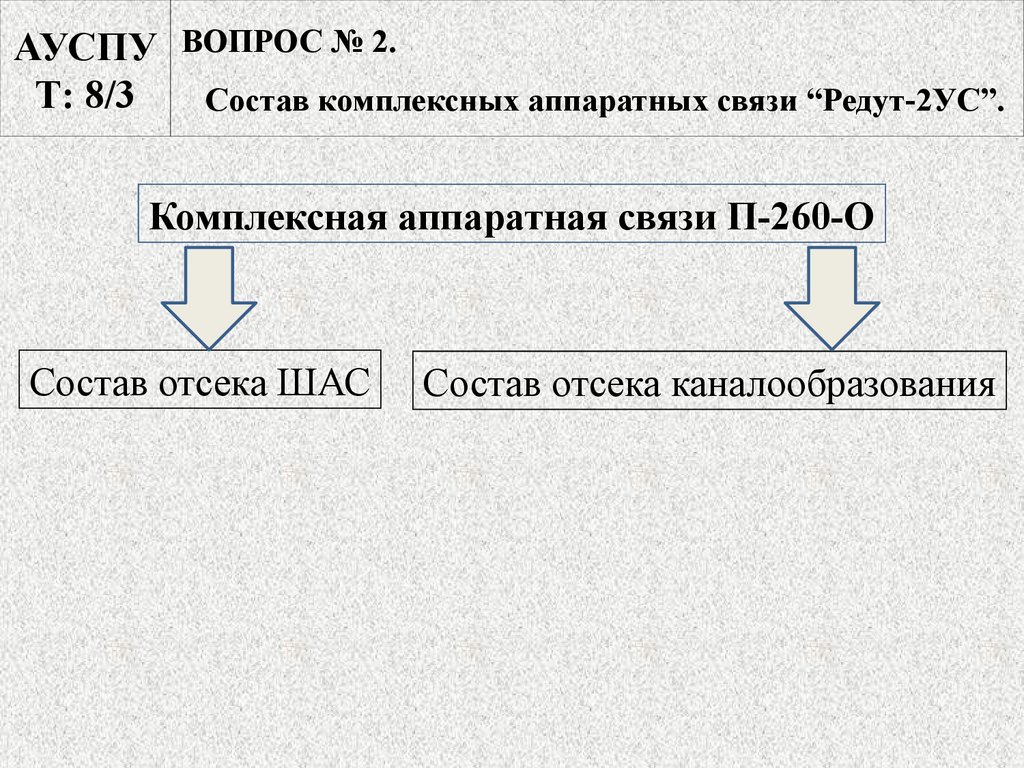

Комплексная аппаратная связи П-260-О
Состав отсека ШАС
Состав отсека каналообразования

18.

АУСПУ ВОПРОС № 2.
Т: 8/3
Состав комплексных аппаратных связи “Редут-2УС”.

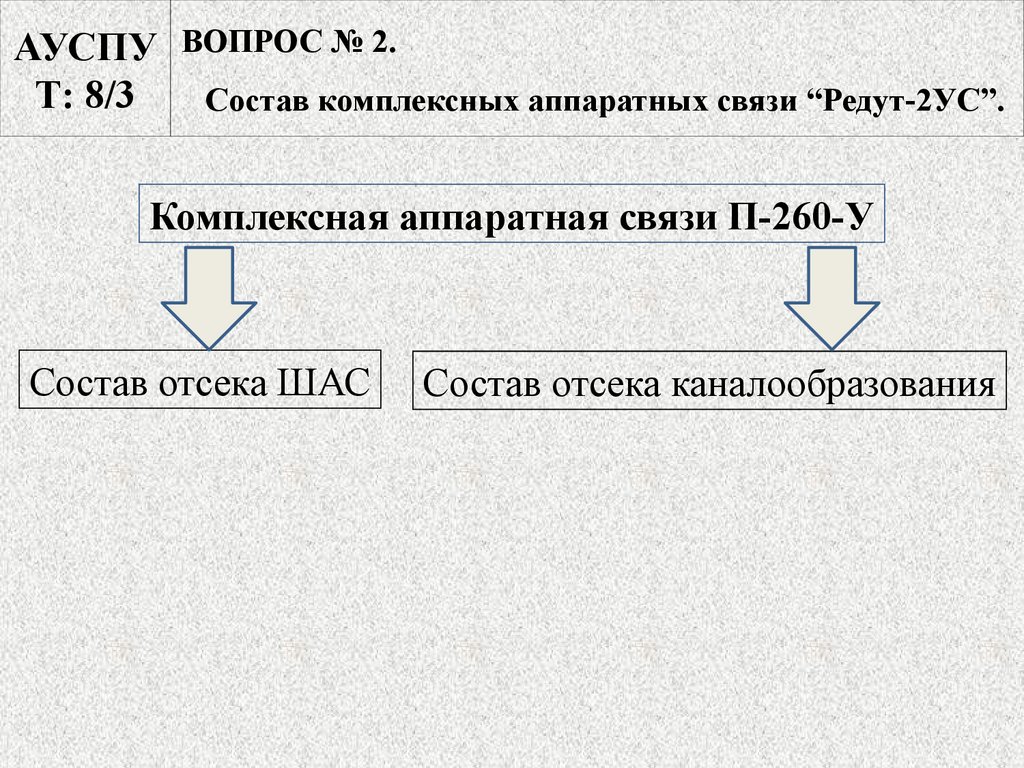

Комплексная аппаратная связи П-260-У
Состав отсека ШАС
Состав отсека каналообразования

19.

АУСПУ ВОПРОС № 2.
Т: 8/3
Состав комплексных аппаратных связи “Редут-2УС”.
Комплексная аппаратная связи П-260-Т
Состав отсека ШАС
Состав отсека каналообразования

20.

АУСПУ ВОПРОС № 2.
Т: 8/3
Состав комплексных аппаратных связи “Редут-2УС”.

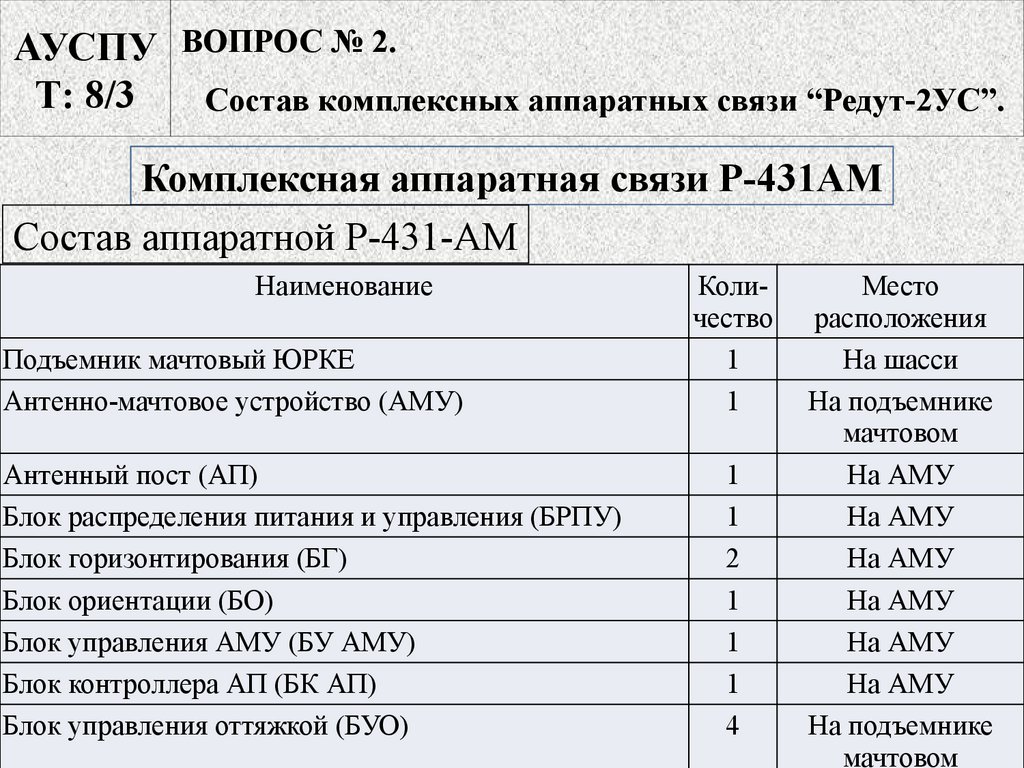

Комплексная аппаратная связи Р-431АМ
Состав аппаратной Р-431-АМ
Наименование
Подъемник мачтовый ЮРКЕ
Антенно-мачтовое устройство (АМУ)
Антенный пост (АП)
Блок распределения питания и управления (БРПУ)
Блок горизонтирования (БГ)
Блок ориентации (БО)
Блок управления АМУ (БУ АМУ)
Блок контроллера АП (БК АП)
Блок управления оттяжкой (БУО)
Количество
1
1
1
1
2
1
1
1
4
Место
расположения
На шасси
На подъемнике
мачтовом
На АМУ
На АМУ
На АМУ
На АМУ
На АМУ
На АМУ
На подъемнике
мачтовом

21.

АУСПУ ВОПРОС № 2.
Т: 8/3
Состав комплексных аппаратных связи “Редут-2УС”.

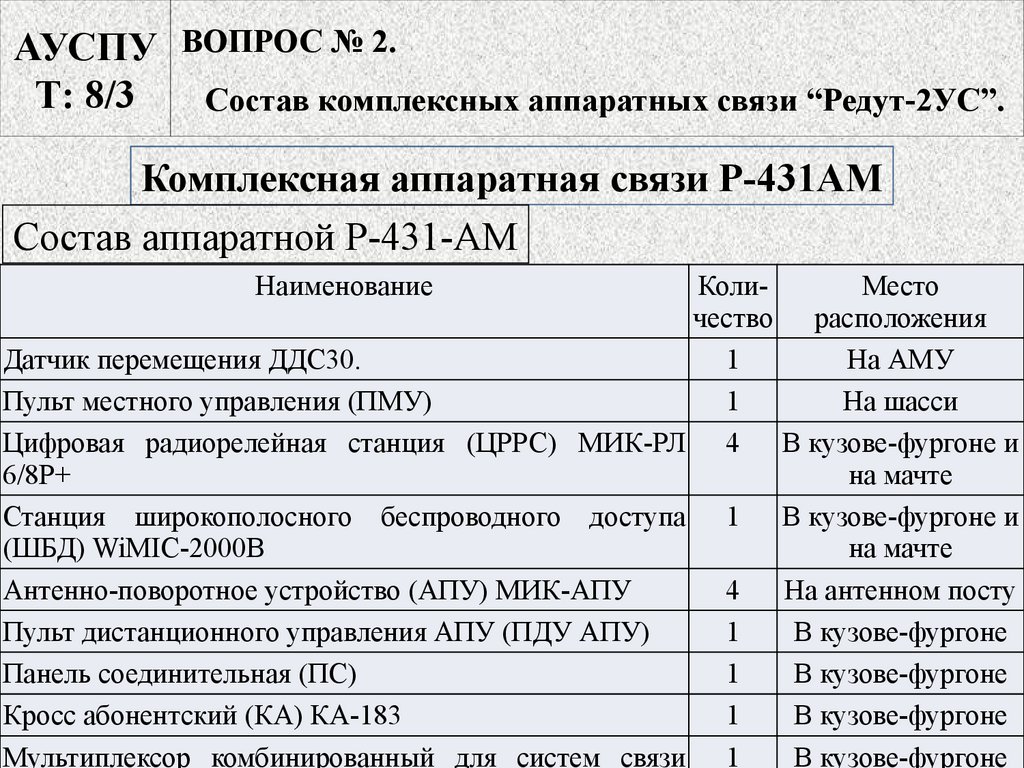

Комплексная аппаратная связи Р-431АМ
Состав аппаратной Р-431-АМ
Наименование
КолиМесто
чество расположения
Датчик перемещения ДДС30.
1
На АМУ
Пульт местного управления (ПМУ)
1
На шасси
Цифровая радиорелейная станция (ЦРРС) МИК-РЛ 4 В кузове-фургоне и
6/8Р+
на мачте
Станция широкополосного беспроводного доступа 1 В кузове-фургоне и
(ШБД) WiMIC-2000В
на мачте
Антенно-поворотное устройство (АПУ) МИК-АПУ
4
На антенном посту
Пульт дистанционного управления АПУ (ПДУ АПУ)
1
В кузове-фургоне
Панель соединительная (ПС)
1
В кузове-фургоне
Кросс абонентский (КА) КА-183
1
В кузове-фургоне
Мультиплексор комбинированный для систем связи 1
В кузове-фургоне

22.

АУСПУ ВОПРОС № 2.
Т: 8/3
Состав комплексных аппаратных связи “Редут-2УС”.

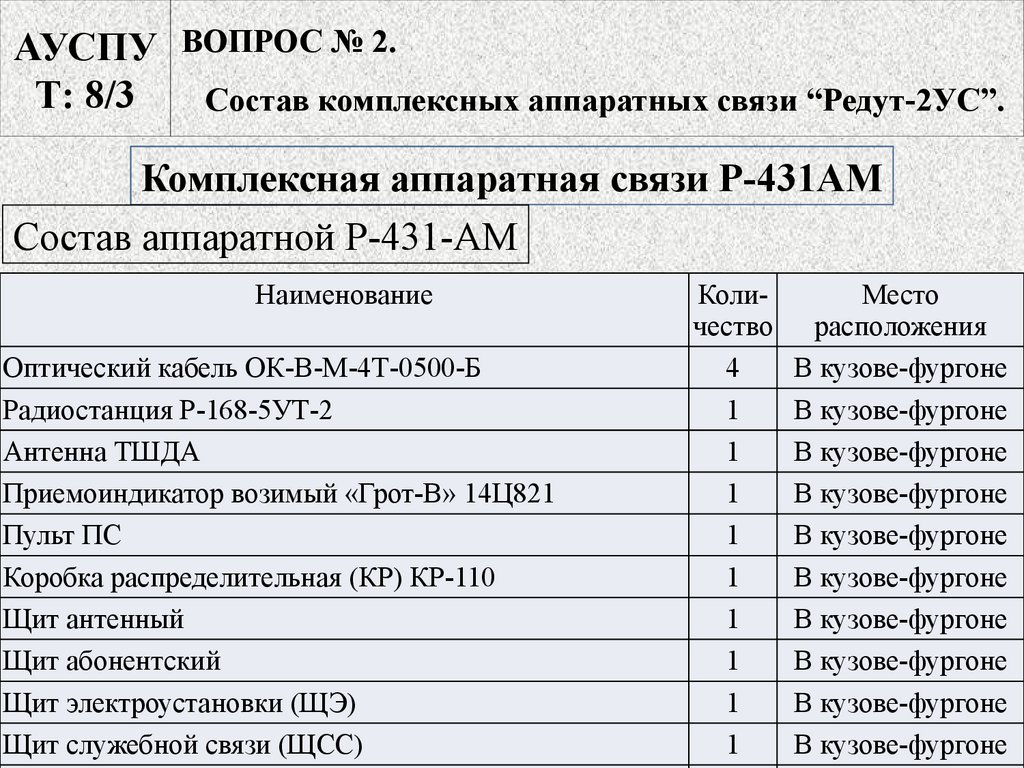

Комплексная аппаратная связи Р-431АМ
Состав аппаратной Р-431-АМ
Наименование
Оптический кабель ОК-В-М-4Т-0500-Б
Радиостанция Р-168-5УТ-2
Антенна ТШДА
Приемоиндикатор возимый «Грот-В» 14Ц821
Пульт ПС
Коробка распределительная (КР) КР-110
Щит антенный
Щит абонентский
Щит электроустановки (ЩЭ)
Щит служебной связи (ЩСС)
Количество
4
1
1
1
1
1
1
1
1
1
Место
расположения
В кузове-фургоне
В кузове-фургоне
В кузове-фургоне
В кузове-фургоне
В кузове-фургоне
В кузове-фургоне
В кузове-фургоне
В кузове-фургоне
В кузове-фургоне
В кузове-фургоне

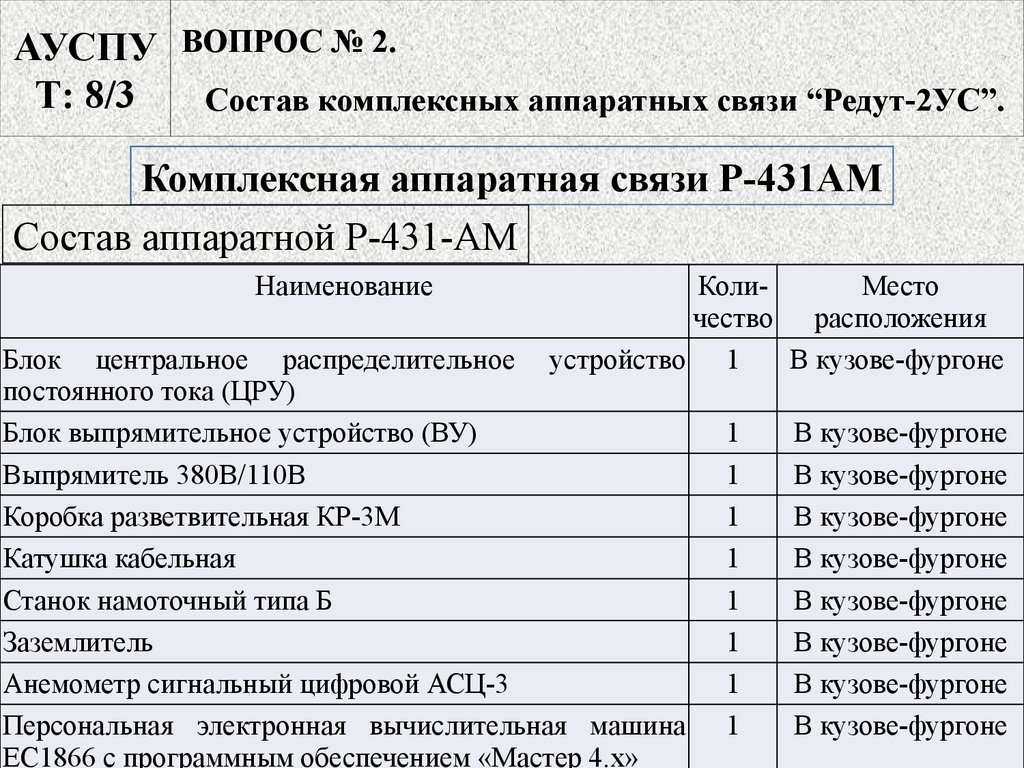

23.

АУСПУ ВОПРОС № 2.
Т: 8/3
Состав комплексных аппаратных связи “Редут-2УС”.
Комплексная аппаратная связи Р-431АМ
Состав аппаратной Р-431-АМ
Наименование
КолиМесто
чество расположения
устройство 1
В кузове-фургоне
Блок центральное распределительное
постоянного тока (ЦРУ)
Блок выпрямительное устройство (ВУ)
Выпрямитель 380В/110В
Коробка разветвительная КР-3М
Катушка кабельная
Станок намоточный типа Б
Заземлитель
Анемометр сигнальный цифровой АСЦ-3
Персональная электронная вычислительная машина
ЕС1866 с программным обеспечением «Мастер 4.х»
1
1
1
1
1
1
1
1
В кузове-фургоне
В кузове-фургоне
В кузове-фургоне
В кузове-фургоне
В кузове-фургоне
В кузове-фургоне
В кузове-фургоне
В кузове-фургоне

24.

АУСПУ ВОПРОС № 2.
Т: 8/3
Состав комплексных аппаратных связи “Редут-2УС”.

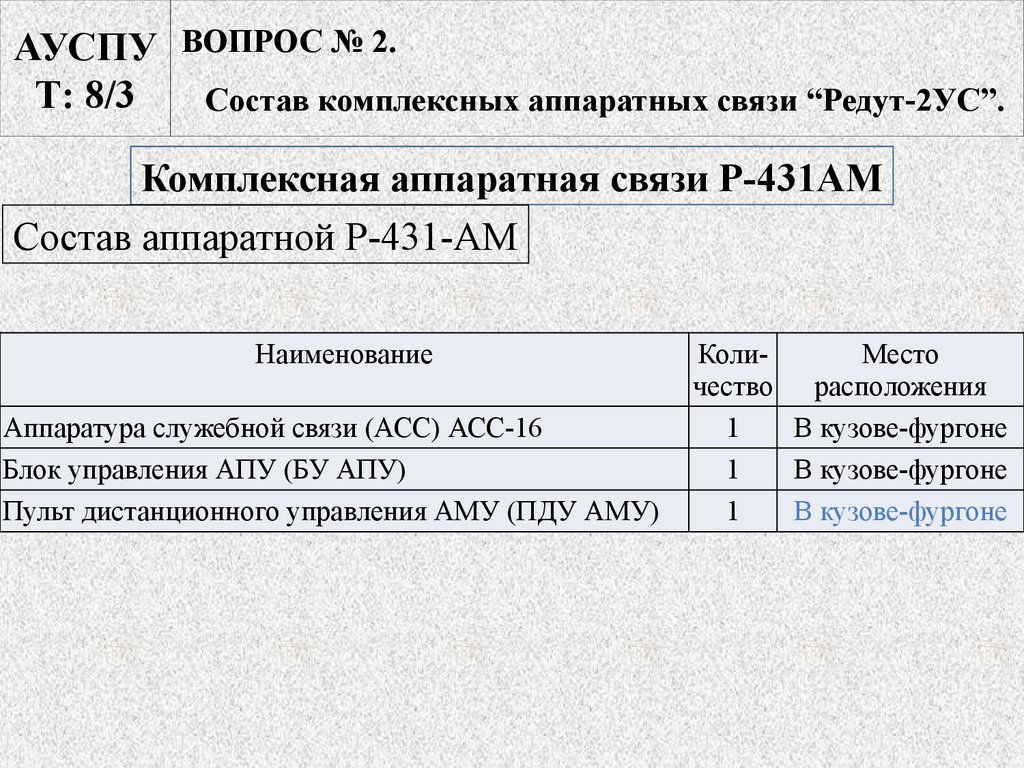

Комплексная аппаратная связи Р-431АМ
Состав аппаратной Р-431-АМ
Наименование
Аппаратура служебной связи (АСС) АСС-16
Блок управления АПУ (БУ АПУ)
Пульт дистанционного управления АМУ (ПДУ АМУ)
КолиМесто
чество расположения
1
В кузове-фургоне
1
В кузове-фургоне
1
В кузове-фургоне

25.

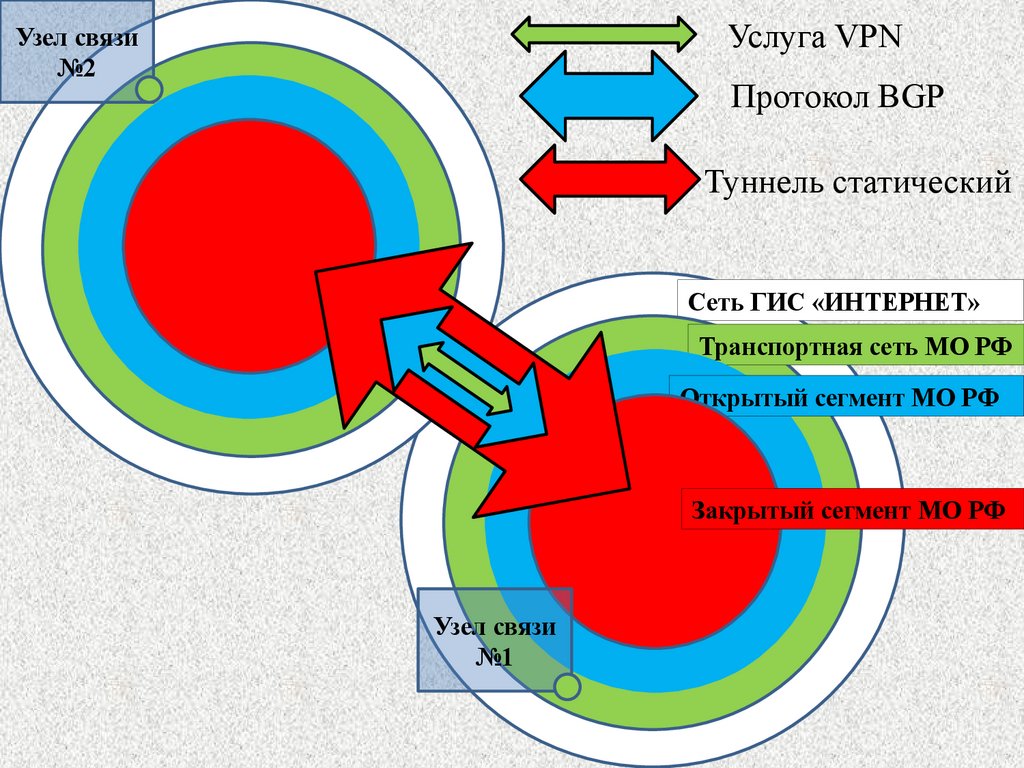

Услуга VPN
Узел связи
№2
Протокол BGP
Туннель статический
Сеть ГИС «ИНТЕРНЕТ»
Транспортная сеть МО РФ
Открытый сегмент МО РФ
Закрытый сегмент МО РФ
Узел связи
№1

26.

Занятие № 3:
АУСПУ
«Комплексные аппаратные связи
Т: 8/3
комплекса “Редут-2УС”».
Спасибо
за внимание!
