Подрывание грунтов и скальных пород. Занятие № 1

1.

Взрывное дело.
Тема № 7 Подрывание грунтов и скальных пород.
Занятие № 1 Подрывание грунтов и скальных пород.
Групповое занятие
Доцент военного учебного центра полковник запаса Демёхин Е.В.
г. Тюмень

2.

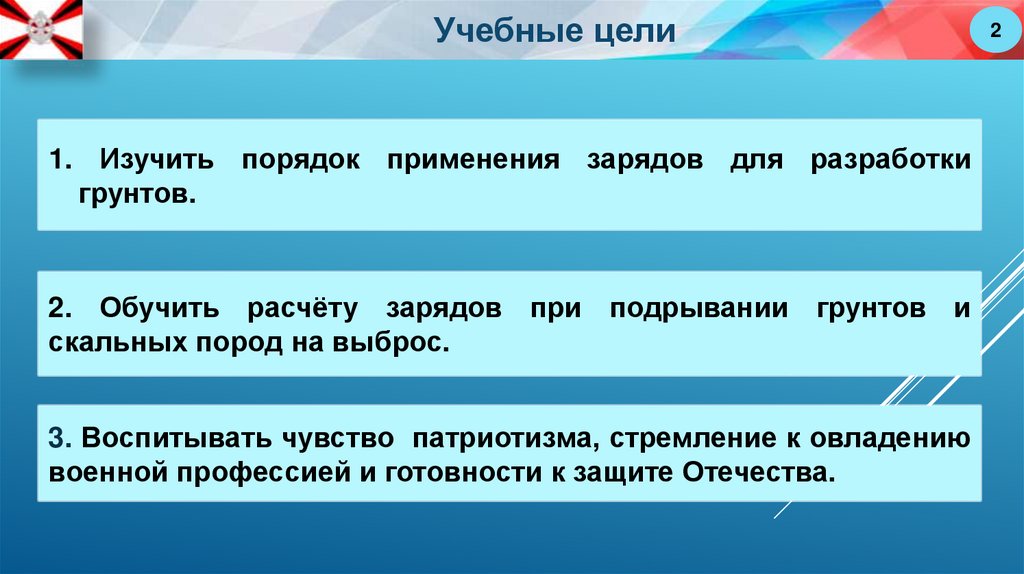

Учебные цели
1. Изучить порядок применения зарядов для разработки
грунтов.
2. Обучить расчёту зарядов при подрывании грунтов и
скальных пород на выброс.
3. Воспитывать чувство патриотизма, стремление к овладению
военной профессией и готовности к защите Отечества.
2

3.

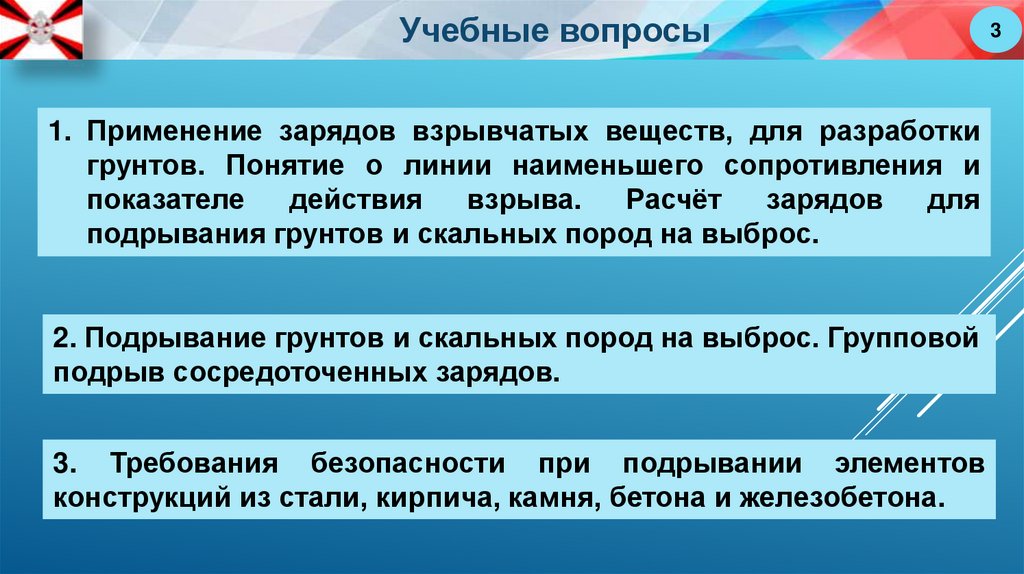

Учебные вопросы
1. Применение зарядов взрывчатых веществ, для разработки
грунтов. Понятие о линии наименьшего сопротивления и
показателе
действия
взрыва.
Расчёт
зарядов
для
подрывания грунтов и скальных пород на выброс.

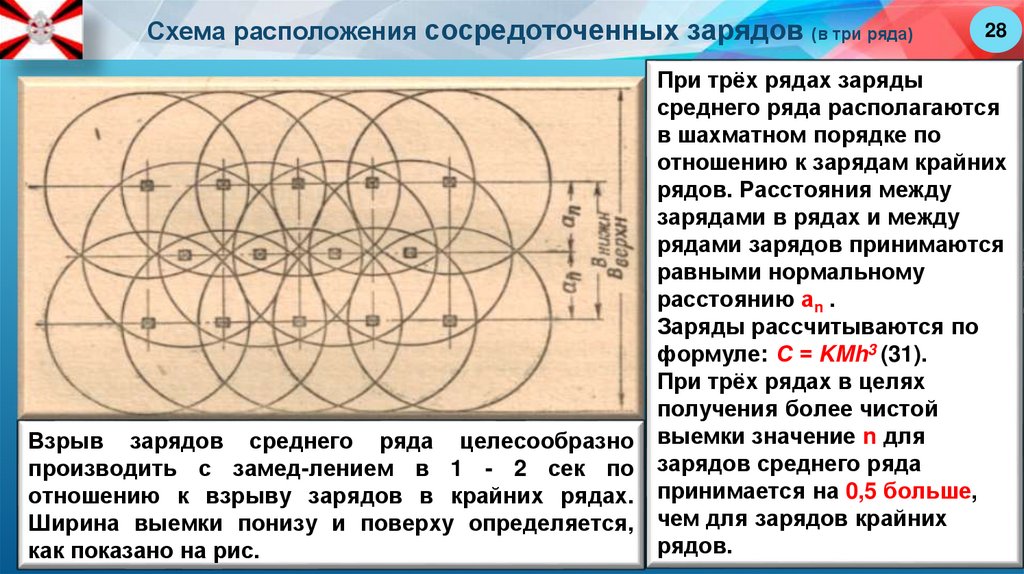

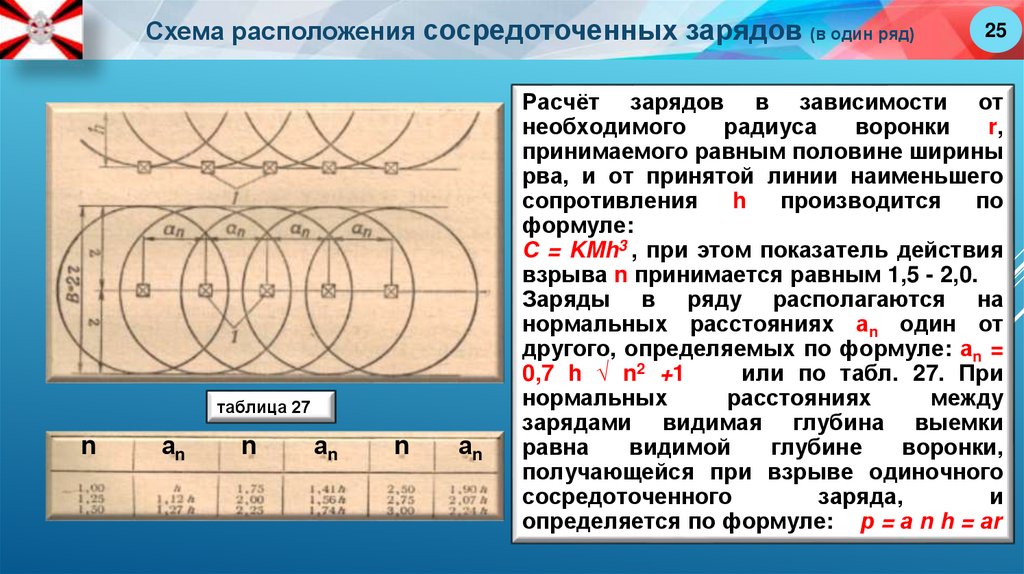

2. Подрывание грунтов и скальных пород на выброс. Групповой
подрыв сосредоточенных зарядов.

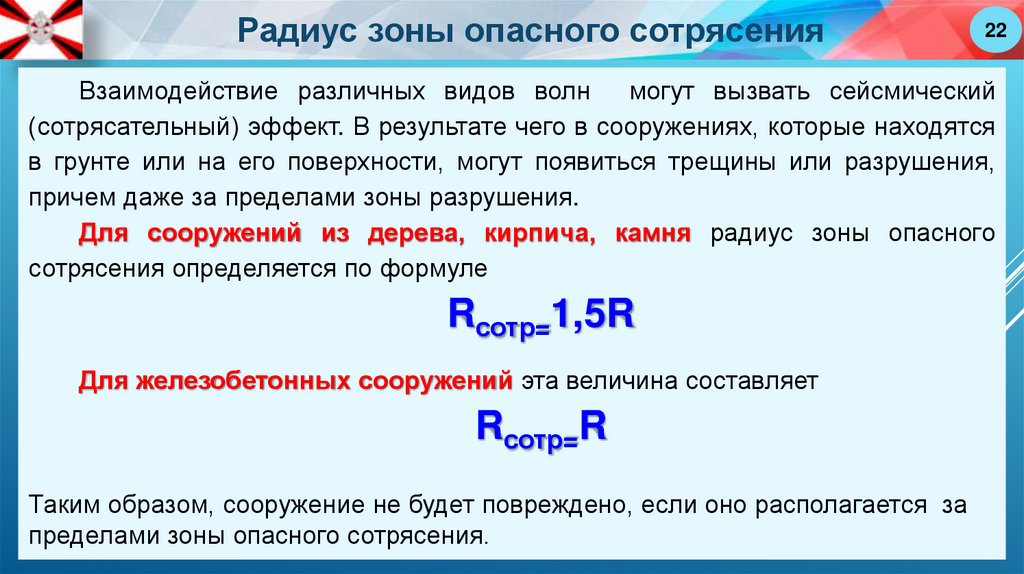

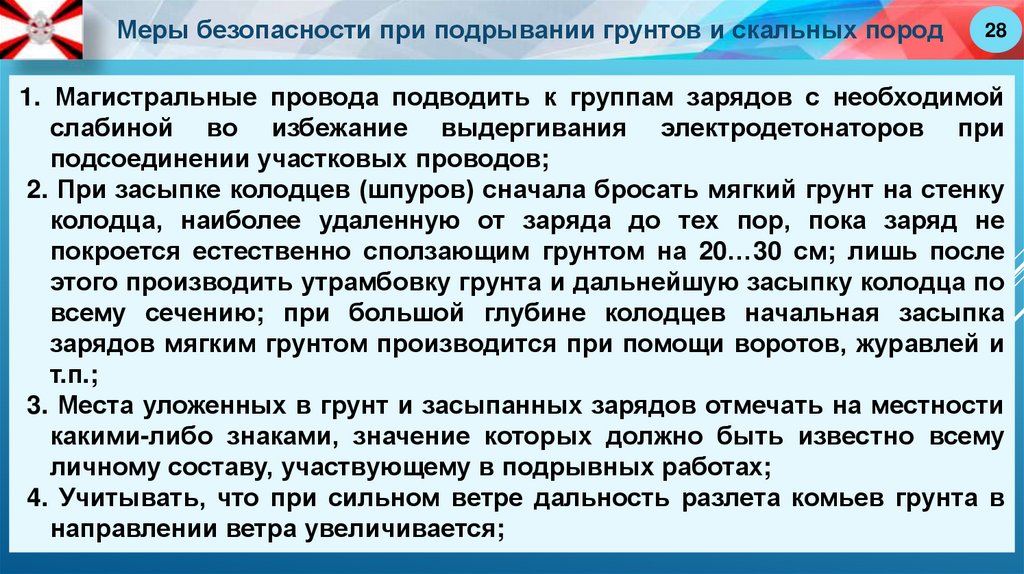

3. Требования безопасности при подрывании элементов
конструкций из стали, кирпича, камня, бетона и железобетона.
3

4.

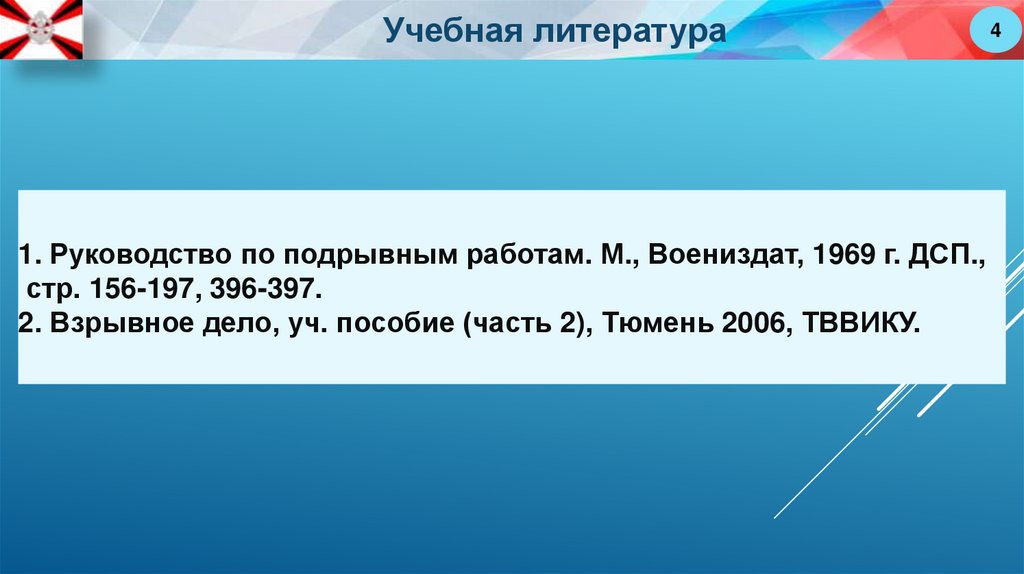

Учебная литература
1. Руководство по подрывным работам. М., Воениздат, 1969 г. ДСП.,
стр. 156-197, 396-397.
2. Взрывное дело, уч. пособие (часть 2), Тюмень 2006, ТВВИКУ.
4

5.

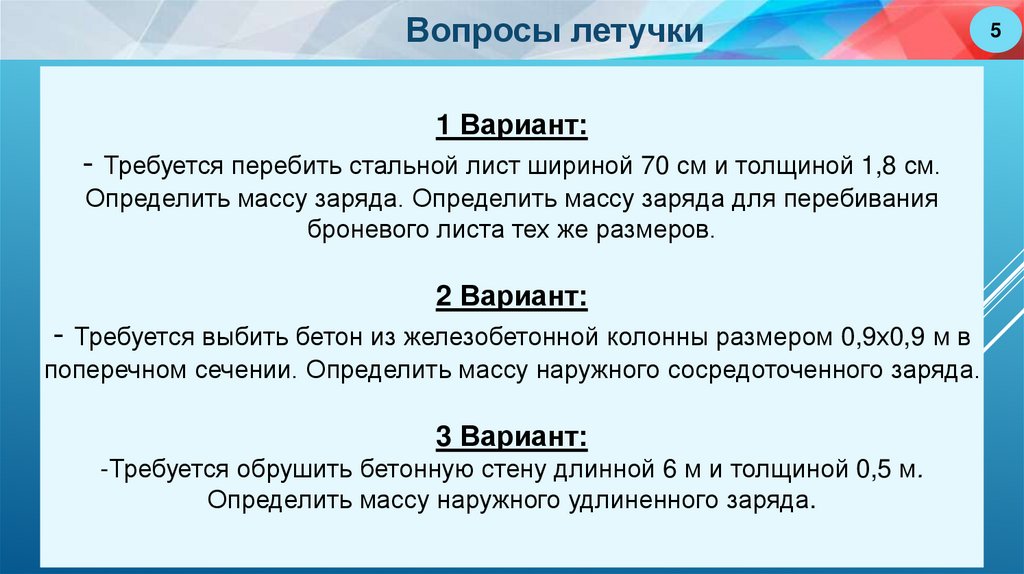

Вопросы летучки
1 Вариант:
- Требуется перебить стальной лист шириной 70 см и толщиной 1,8 см.
Определить массу заряда. Определить массу заряда для перебивания
броневого листа тех же размеров.
2 Вариант:
- Требуется выбить бетон из железобетонной колонны размером 0,9х0,9 м в
поперечном сечении. Определить массу наружного сосредоточенного заряда.
3 Вариант:
-Требуется обрушить бетонную стену длинной 6 м и толщиной 0,5 м.
Определить массу наружного удлиненного заряда.
5

6.

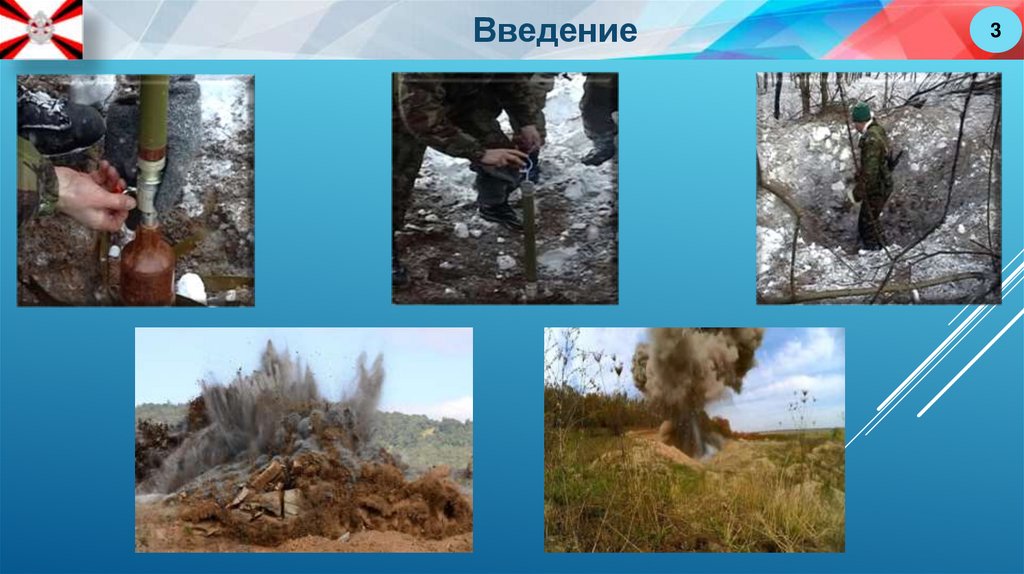

Введение
3

7.

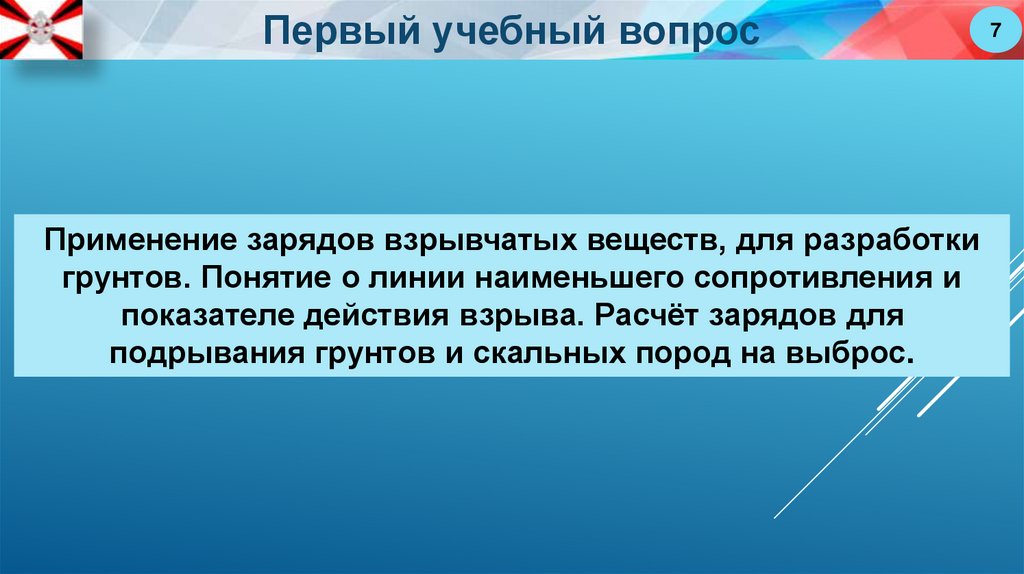

Первый учебный вопрос
Применение зарядов взрывчатых веществ, для разработки
грунтов. Понятие о линии наименьшего сопротивления и
показателе действия взрыва. Расчёт зарядов для
подрывания грунтов и скальных пород на выброс.
7

8.

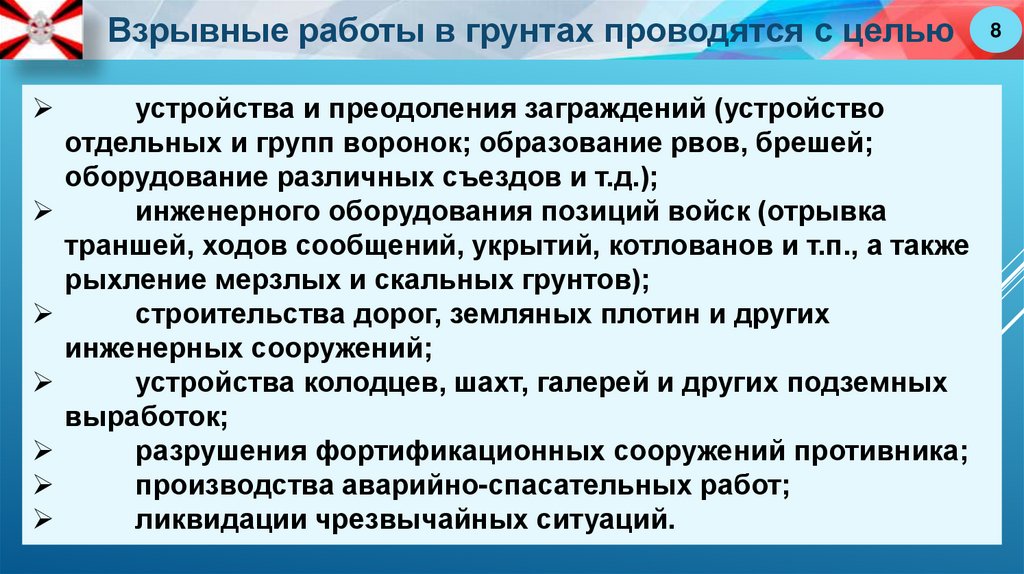

Взрывные работы в грунтах проводятся с целью
устройства и преодоления заграждений (устройство
отдельных и групп воронок; образование рвов, брешей;
оборудование различных съездов и т.д.);
инженерного оборудования позиций войск (отрывка
траншей, ходов сообщений, укрытий, котлованов и т.п., а также
рыхление мерзлых и скальных грунтов);
строительства дорог, земляных плотин и других
инженерных сооружений;
устройства колодцев, шахт, галерей и других подземных
выработок;
разрушения фортификационных сооружений противника;
производства аварийно-спасательных работ;
ликвидации чрезвычайных ситуаций.
8

9.

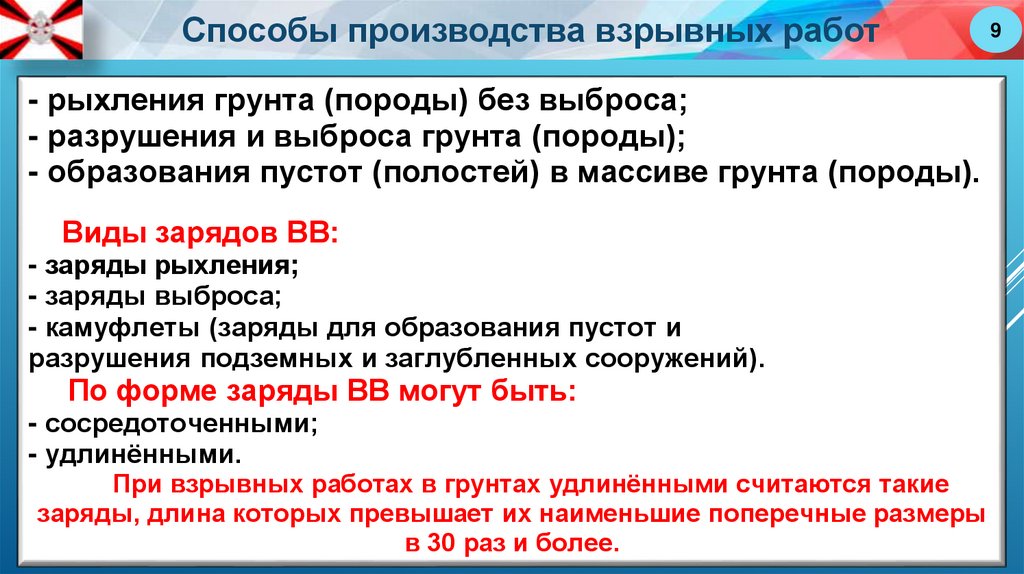

Способы производства взрывных работ
- рыхления грунта (породы) без выброса;
- разрушения и выброса грунта (породы);
- образования пустот (полостей) в массиве грунта (породы).
Виды зарядов ВВ:
- заряды рыхления;
- заряды выброса;

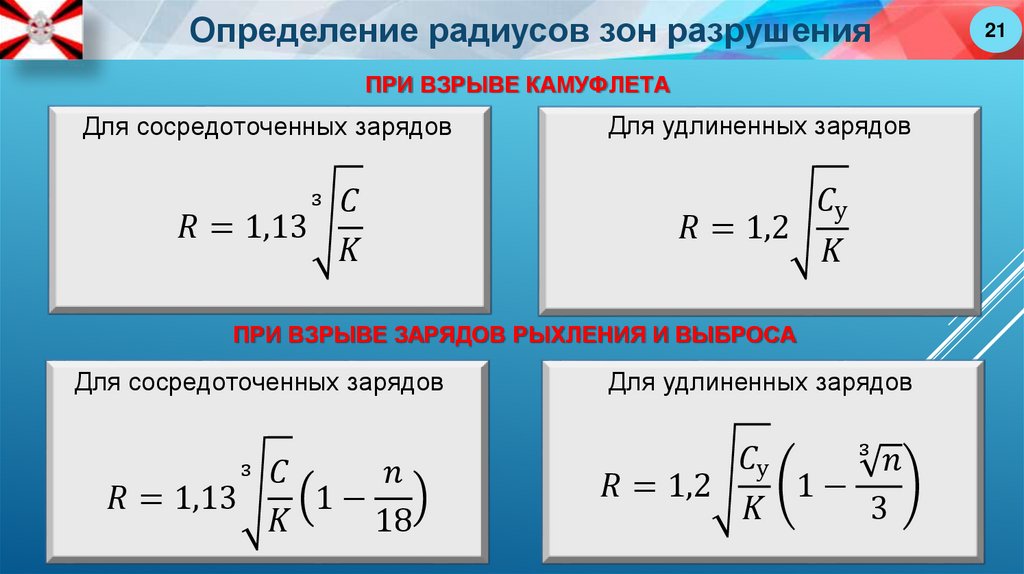

- камуфлеты (заряды для образования пустот и
разрушения подземных и заглубленных сооружений).
По форме заряды ВВ могут быть:
- сосредоточенными;
- удлинёнными.
При взрывных работах в грунтах удлинёнными считаются такие
заряды, длина которых превышает их наименьшие поперечные размеры
в 30 раз и более.
9

10.

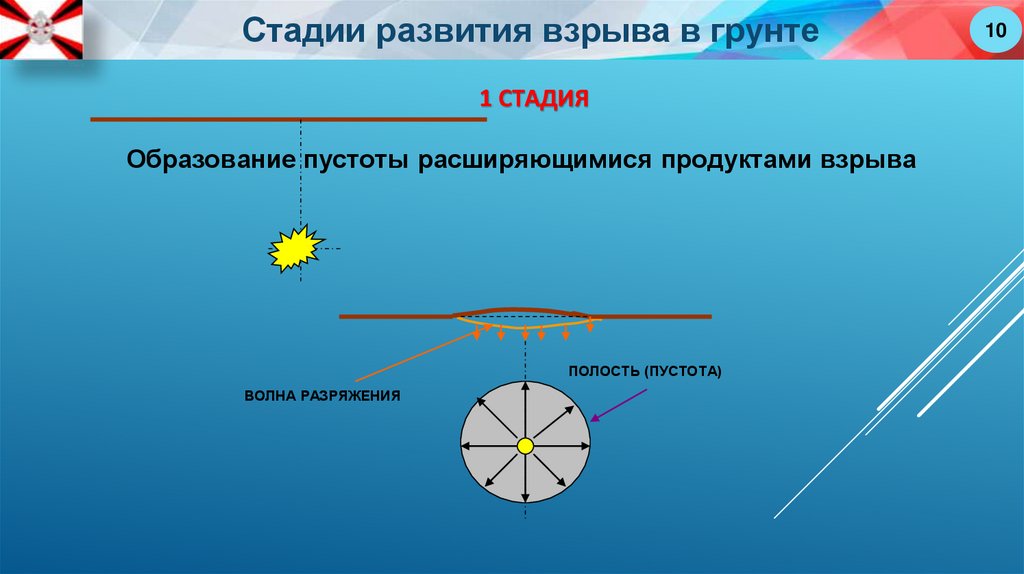

Стадии развития взрыва в грунте
1 СТАДИЯ
Образование пустоты расширяющимися продуктами взрыва
ПОЛОСТЬ (ПУСТОТА)
ВОЛНА РАЗРЯЖЕНИЯ
10

11.

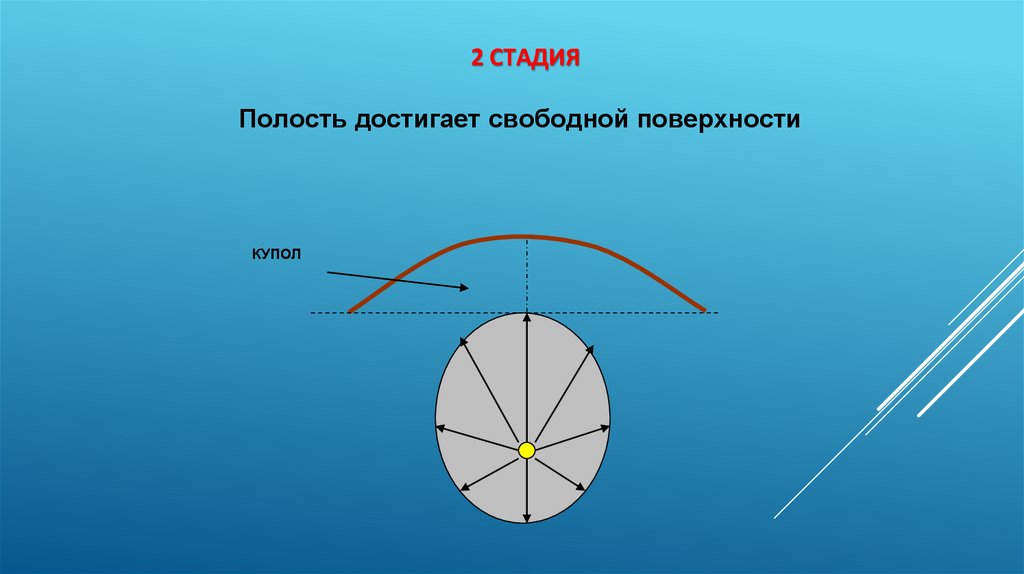

2 СТАДИЯ
Полость достигает свободной поверхности
КУПОЛ

12.

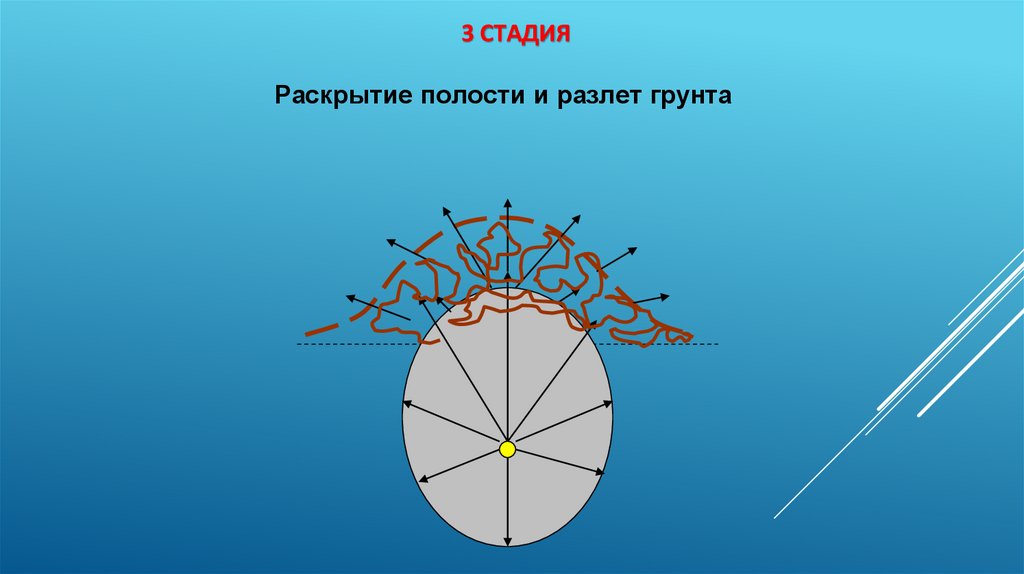

3 СТАДИЯ
Раскрытие полости и разлет грунта

13.

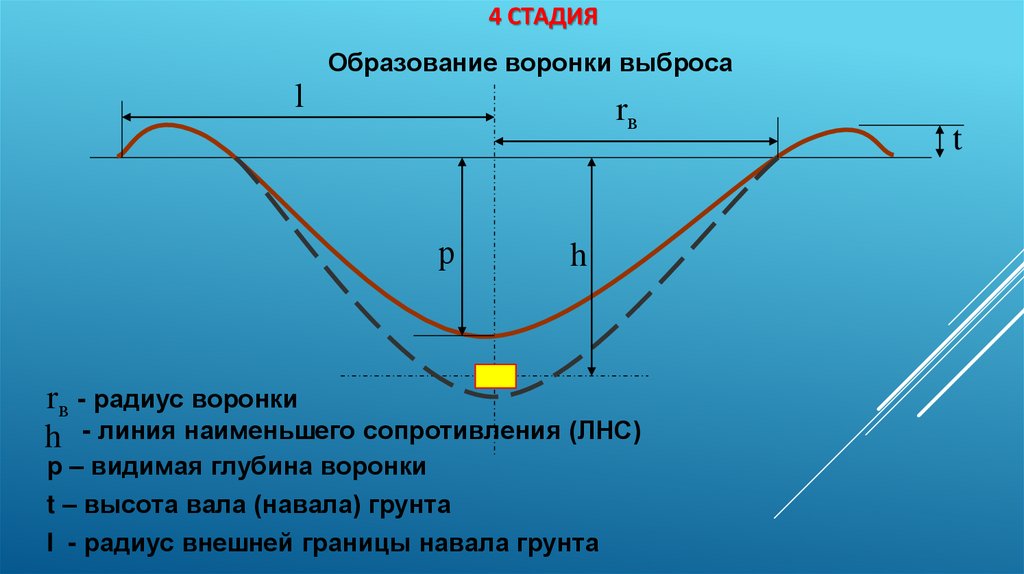

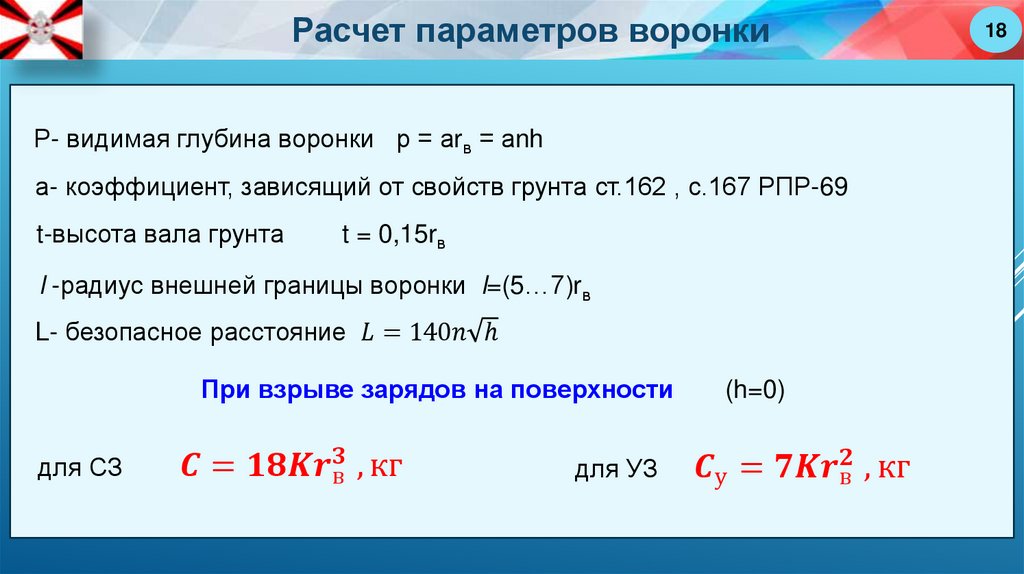

4 СТАДИЯ
Образование воронки выброса
l
rв
р
h
rв - радиус воронки
h - линия наименьшего сопротивления (ЛНС)
р – видимая глубина воронки
t – высота вала (навала) грунта
l - радиус внешней границы навала грунта
t

14.

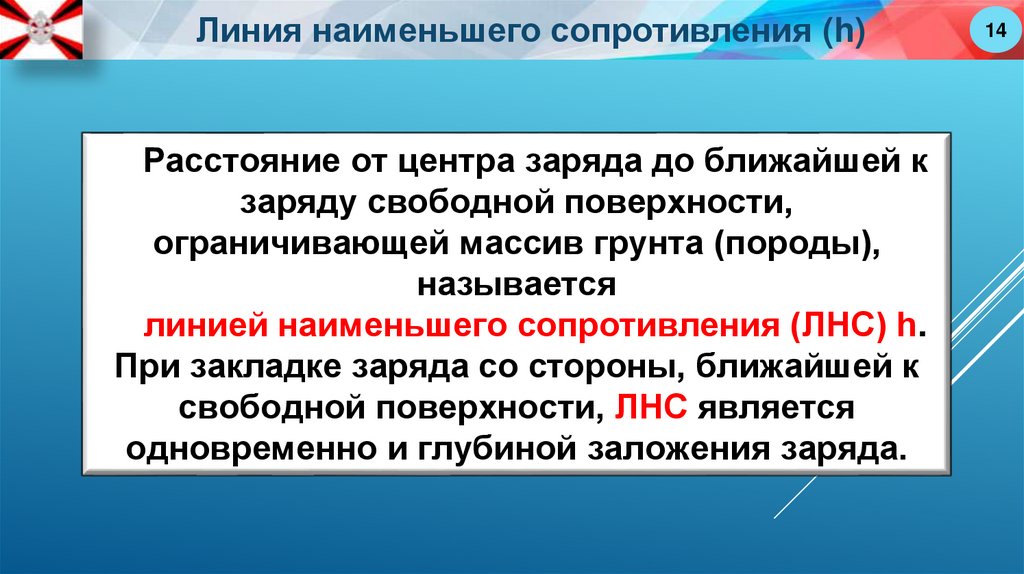

Линия наименьшего сопротивления (h)
Расстояние от центра заряда до ближайшей к
заряду свободной поверхности,
ограничивающей массив грунта (породы),
называется
линией наименьшего сопротивления (ЛНС) h.
При закладке заряда со стороны, ближайшей к
свободной поверхности, ЛНС является
одновременно и глубиной заложения заряда.
14

15.

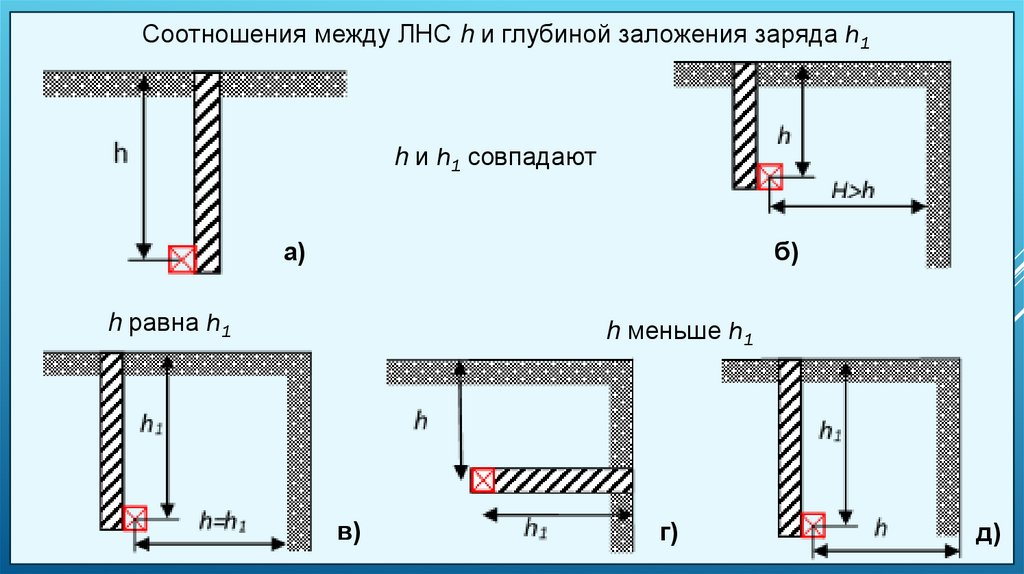

Соотношения между ЛНС h и глубиной заложения заряда h1
h и h1 совпадают
а)
б)
h равна h1
h меньше h1
в)
г)
д)

16.

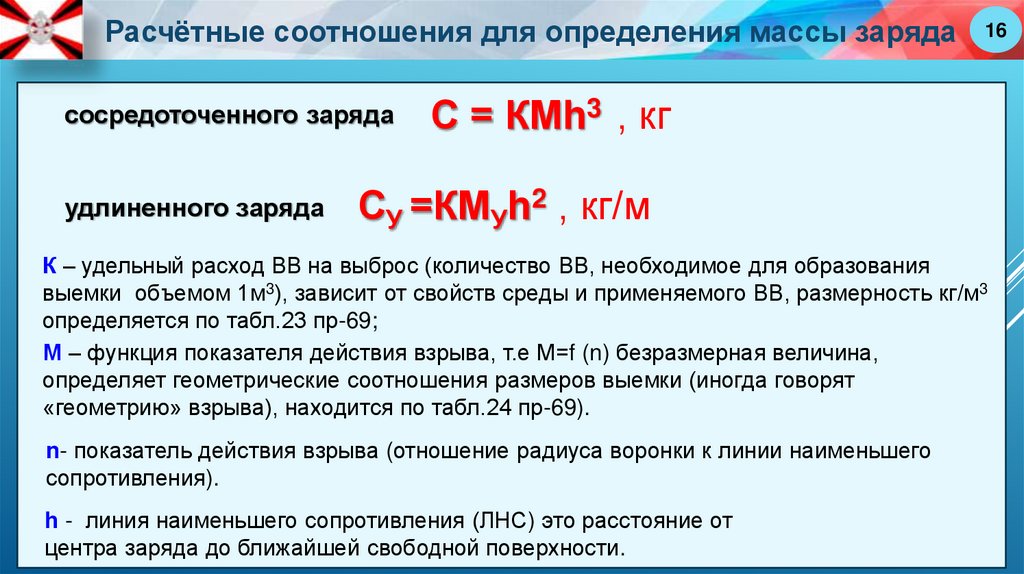

Расчётные соотношения для определения массы заряда
сосредоточенного заряда
удлиненного заряда
16
С = КМh3 , кг
СУ =КМУh2 , кг/м
К – удельный расход ВВ на выброс (количество ВВ, необходимое для образования
выемки объемом 1м3), зависит от свойств среды и применяемого ВВ, размерность кг/м3

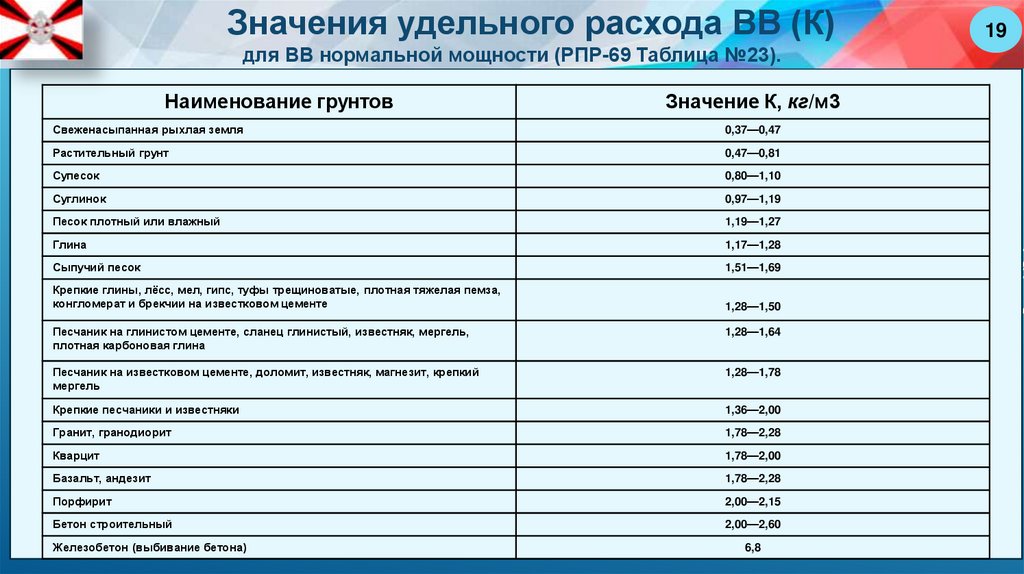

определяется по табл.23 пр-69;
М – функция показателя действия взрыва, т.е М=f (n) безразмерная величина,
определяет геометрические соотношения размеров выемки (иногда говорят
«геометрию» взрыва), находится по табл.24 пр-69).
n- показатель действия взрыва (отношение радиуса воронки к линии наименьшего
сопротивления).
h - линия наименьшего сопротивления (ЛНС) это расстояние от
центра заряда до ближайшей свободной поверхности.

17.

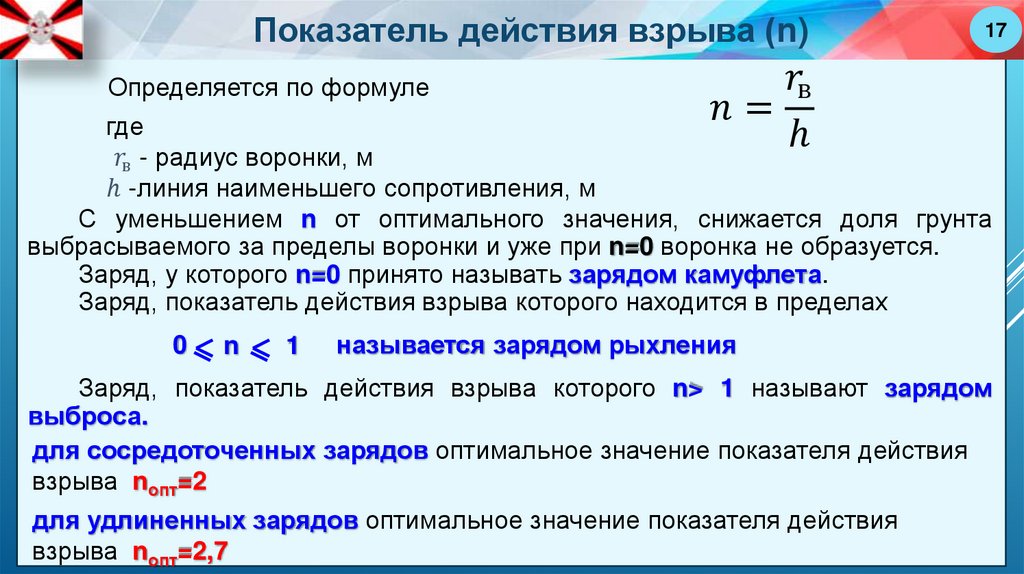

Показатель действия взрыва (n)
Определяется по формуле
17
