Подрывание элементов конструкций из дерева. Занятие № 1

1.

Взрывное дело.
Тема № 4. Подрывание элементов конструкций из дерева.
Занятие № 1 Подрывание элементов конструкций из дерева.
Групповое занятие
Доцент военного учебного центра полковник запаса Е. Демёхин
г. Тюмень

2.

Актуальность занятия
2

3.

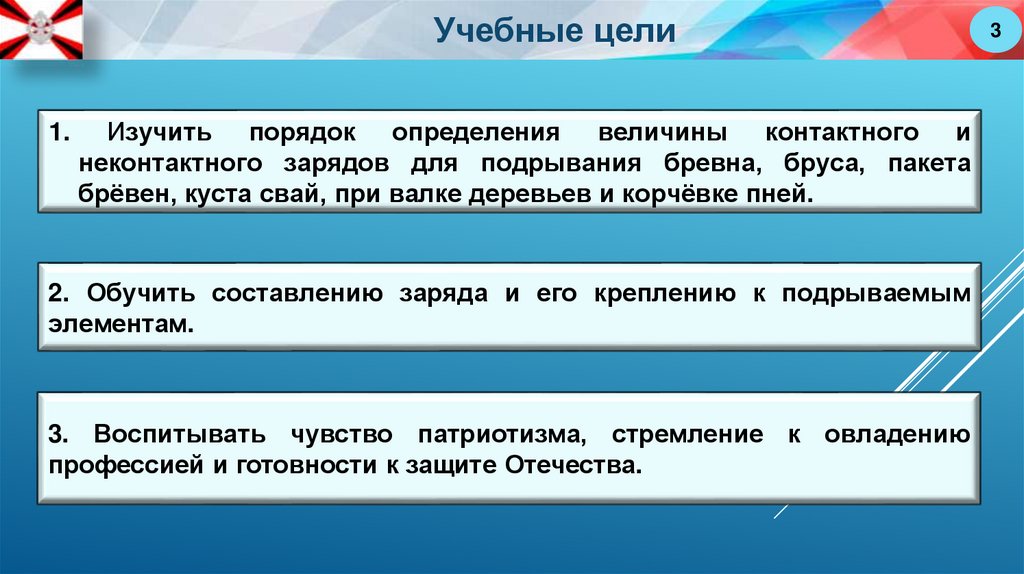

Учебные цели
1.
Изучить порядок определения величины контактного и
неконтактного зарядов для подрывания бревна, бруса, пакета
брёвен, куста свай, при валке деревьев и корчёвке пней.
2. Обучить составлению заряда и его креплению к подрываемым
элементам.
3. Воспитывать чувство патриотизма, стремление к овладению
профессией и готовности к защите Отечества.
3

4.

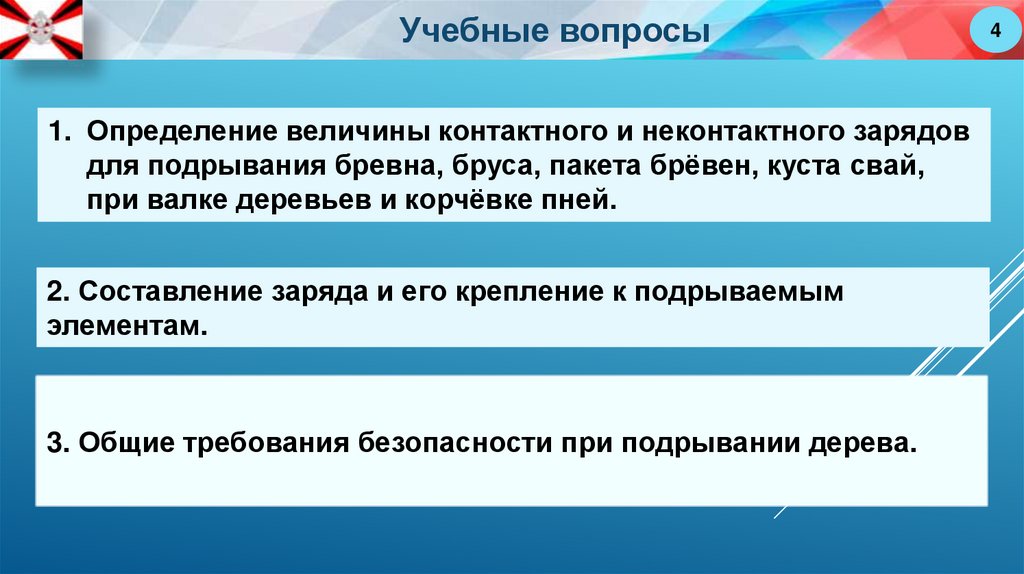

Учебные вопросы
1. Определение величины контактного и неконтактного зарядов
для подрывания бревна, бруса, пакета брёвен, куста свай,
при валке деревьев и корчёвке пней.
2. Составление заряда и его крепление к подрываемым
элементам.

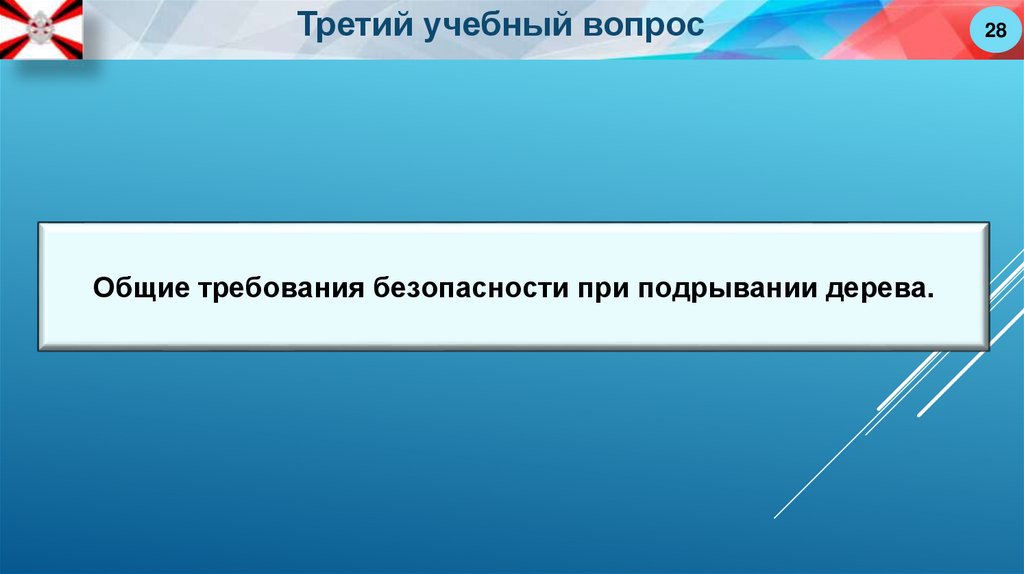

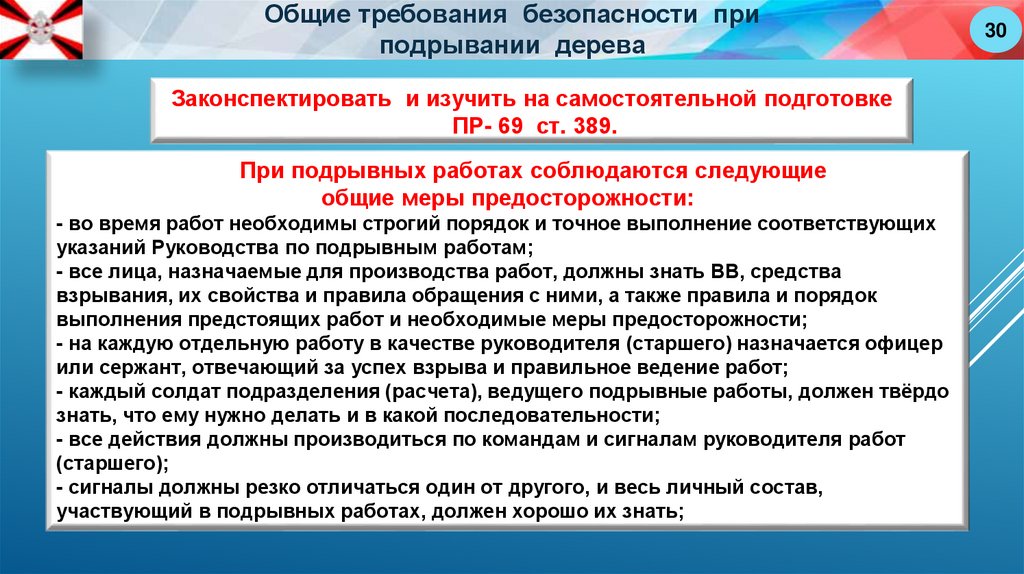

3. Общие требования безопасности при подрывании дерева.
4

5.

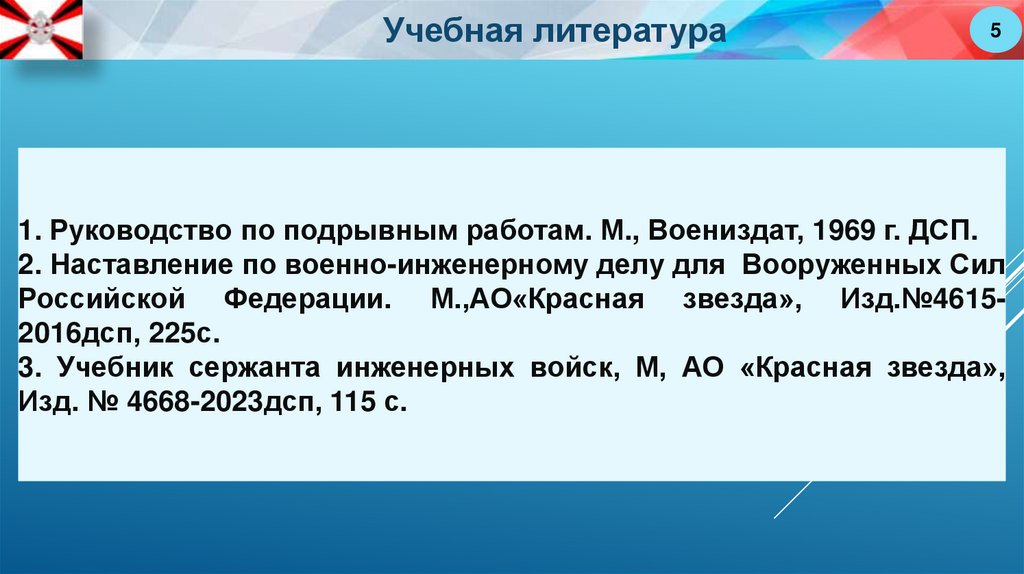

Учебная литература
5
1. Руководство по подрывным работам. М., Воениздат, 1969 г. ДСП.
2. Наставление по военно-инженерному делу для Вооруженных Сил
Российской Федерации. М.,АО«Красная звезда», Изд.№46152016дсп, 225с.
3. Учебник сержанта инженерных войск, М, АО «Красная звезда»,
Изд. № 4668-2023дсп, 115 с.

6.

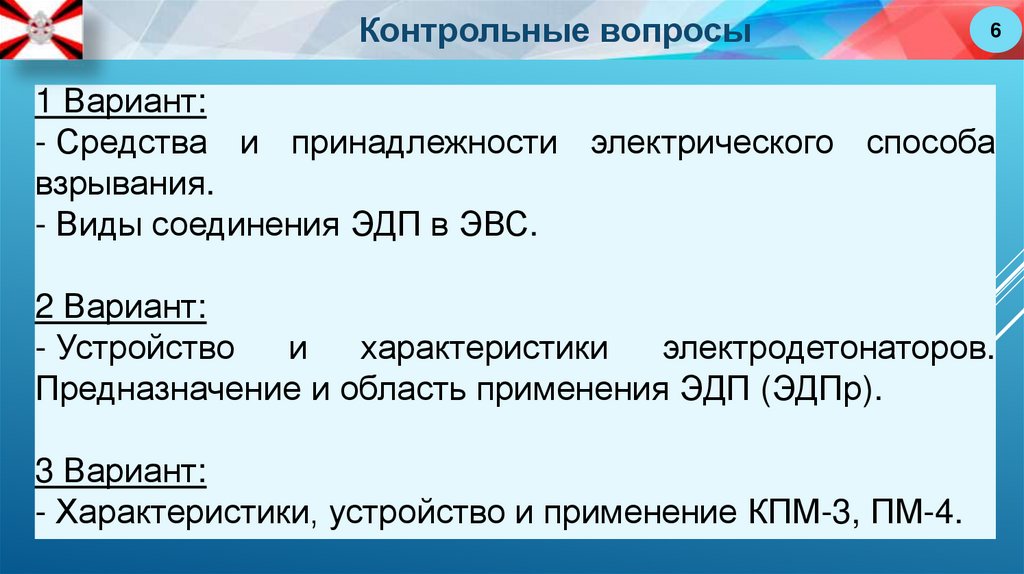

Контрольные вопросы
6
1 Вариант:
- Средства и принадлежности электрического способа
взрывания.
- Виды соединения ЭДП в ЭВС.
2 Вариант:
- Устройство
и
характеристики
электродетонаторов.
Предназначение и область применения ЭДП (ЭДПр).
3 Вариант:
- Характеристики, устройство и применение КПМ-3, ПМ-4.

7.

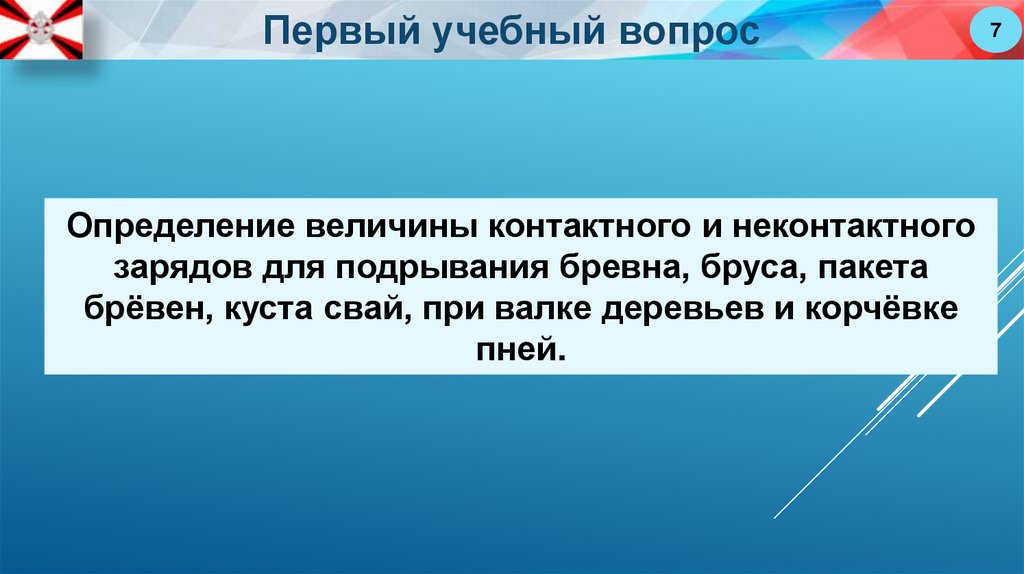

Первый учебный вопрос
Определение величины контактного и неконтактного
зарядов для подрывания бревна, бруса, пакета
брёвен, куста свай, при валке деревьев и корчёвке
пней.
7

8.

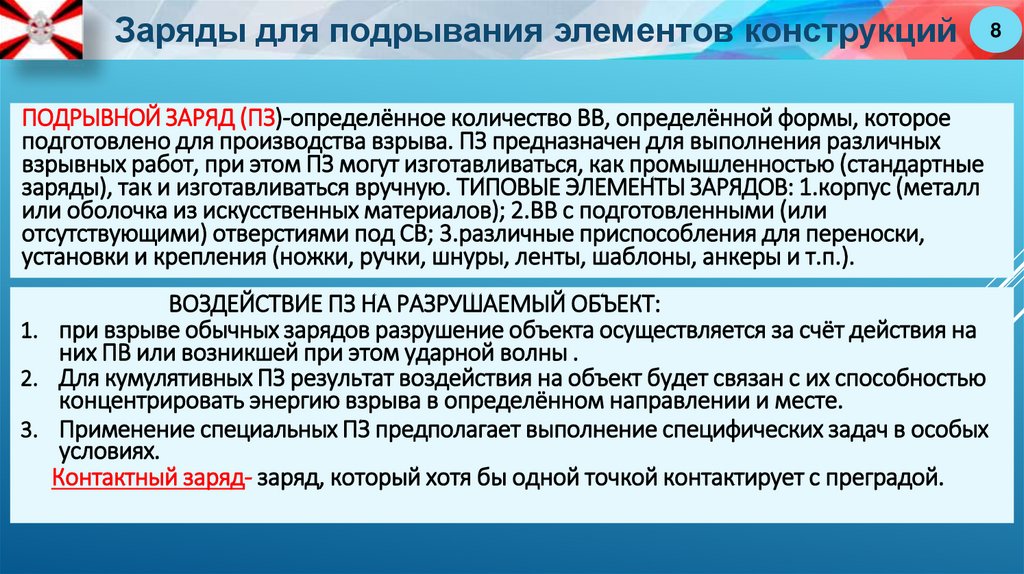

Заряды для подрывания элементов конструкций
ПОДРЫВНОЙ ЗАРЯД (ПЗ)-определённое количество ВВ, определённой формы, которое
подготовлено для производства взрыва. ПЗ предназначен для выполнения различных
взрывных работ, при этом ПЗ могут изготавливаться, как промышленностью (стандартные
заряды), так и изготавливаться вручную. ТИПОВЫЕ ЭЛЕМЕНТЫ ЗАРЯДОВ: 1.корпус (металл
или оболочка из искусственных материалов); 2.ВВ с подготовленными (или
отсутствующими) отверстиями под СВ; 3.различные приспособления для переноски,
установки и крепления (ножки, ручки, шнуры, ленты, шаблоны, анкеры и т.п.).
ВОЗДЕЙСТВИЕ ПЗ НА РАЗРУШАЕМЫЙ ОБЪЕКТ:
1. при взрыве обычных зарядов разрушение объекта осуществляется за счёт действия на
них ПВ или возникшей при этом ударной волны .
2. Для кумулятивных ПЗ результат воздействия на объект будет связан с их способностью
концентрировать энергию взрыва в определённом направлении и месте.
3. Применение специальных ПЗ предполагает выполнение специфических задач в особых
условиях.
Контактный заряд- заряд, который хотя бы одной точкой контактирует с преградой.
8

9.

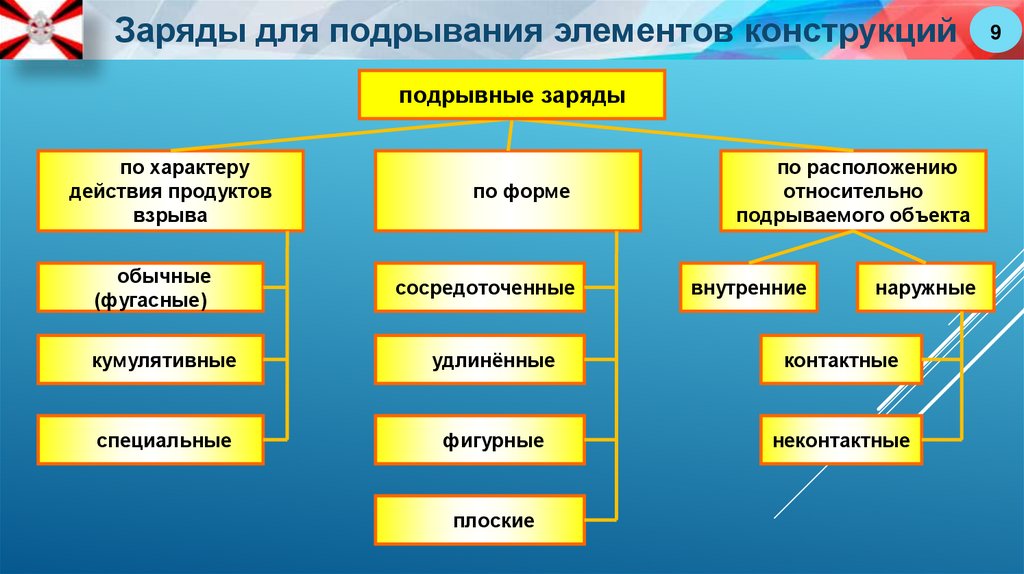

Заряды для подрывания элементов конструкций
подрывные заряды
по характеру
действия продуктов
взрыва
по форме
по расположению
относительно
подрываемого объекта
обычные
(фугасные)
сосредоточенные
кумулятивные
удлинённые
контактные
специальные
фигурные
неконтактные
плоские
внутренние
наружные
9

10.

Заряды для подрывания элементов конструкций

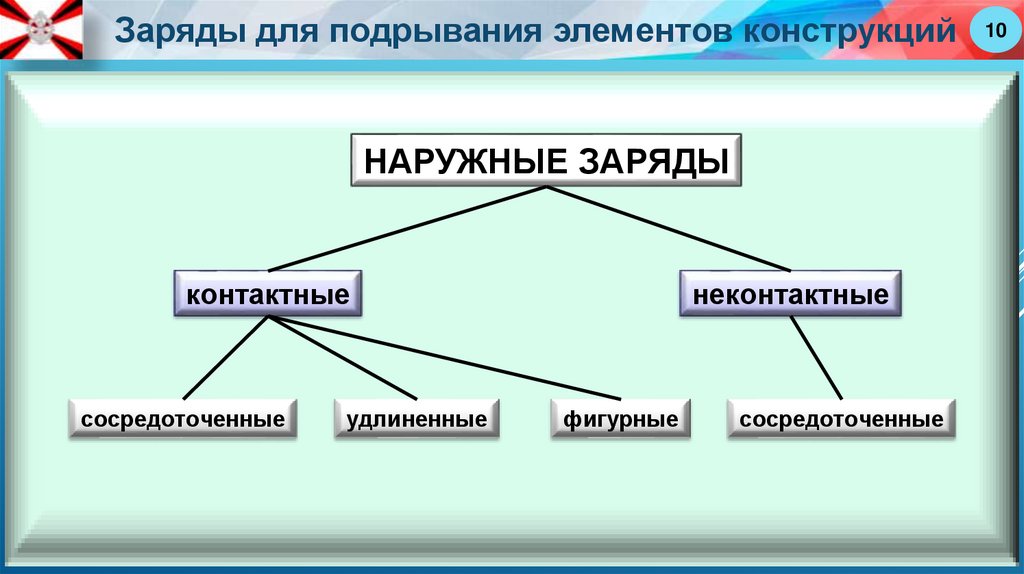

НАРУЖНЫЕ ЗАРЯДЫ
контактные
сосредоточенные
удлиненные
неконтактные
фигурные
сосредоточенные
10

11.

Заряды для подрывания элементов конструкций

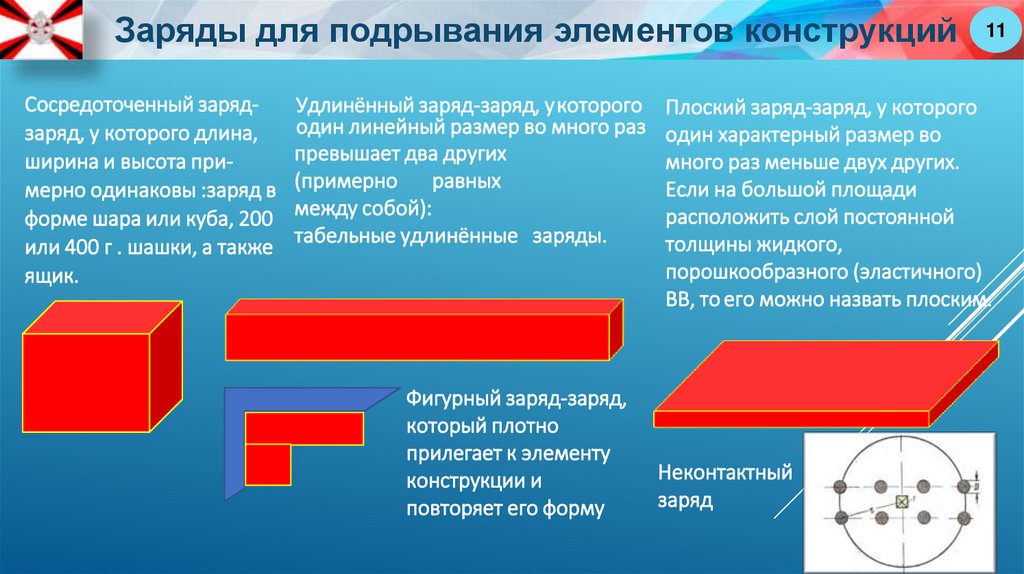

Сосредоточенный зарядзаряд, у которого длина,
ширина и высота примерно одинаковы :заряд в
форме шара или куба, 200
или 400 г . шашки, а также
ящик.
Удлинённый заряд-заряд, укоторого
один линейный размер во много раз
превышает два других
(примерно
равных
между собой):
табельные удлинённые заряды.
Фигурный заряд-заряд,
который плотно
прилегает к элементу
конструкции и
повторяет его форму
11
Плоский заряд-заряд, у которого
один характерный размер во
много раз меньше двух других.
Если на большой площади
расположить слой постоянной
толщины жидкого,
порошкообразного (эластичного)
ВВ, то его можно назвать плоским.
Неконтактный
заряд

12.

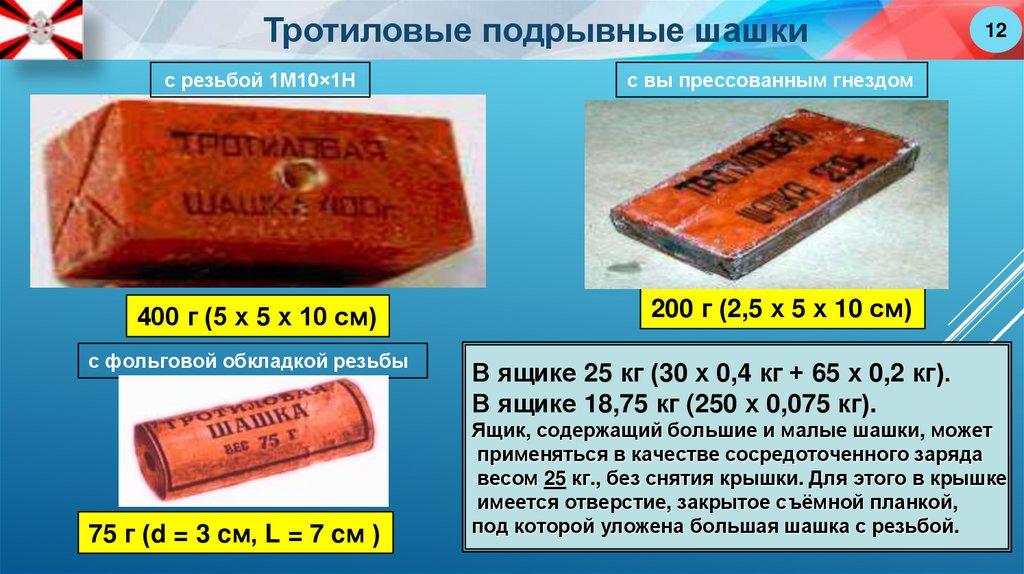

Тротиловые подрывные шашки
с резьбой 1М10×1Н
с вы прессованным гнездом
400 г (5 х 5 х 10 см)
200 г (2,5 х 5 х 10 см)
с фольговой обкладкой резьбы
75 г (d = 3 cм, L = 7 cм )
12
В ящике 25 кг (30 х 0,4 кг + 65 х 0,2 кг).
В ящике 18,75 кг (250 х 0,075 кг).
Ящик, содержащий большие и малые шашки, может
применяться в качестве сосредоточенного заряда
весом 25 кг., без снятия крышки. Для этого в крышке
имеется отверстие, закрытое съёмной планкой,
под которой уложена большая шашка с резьбой.

13.

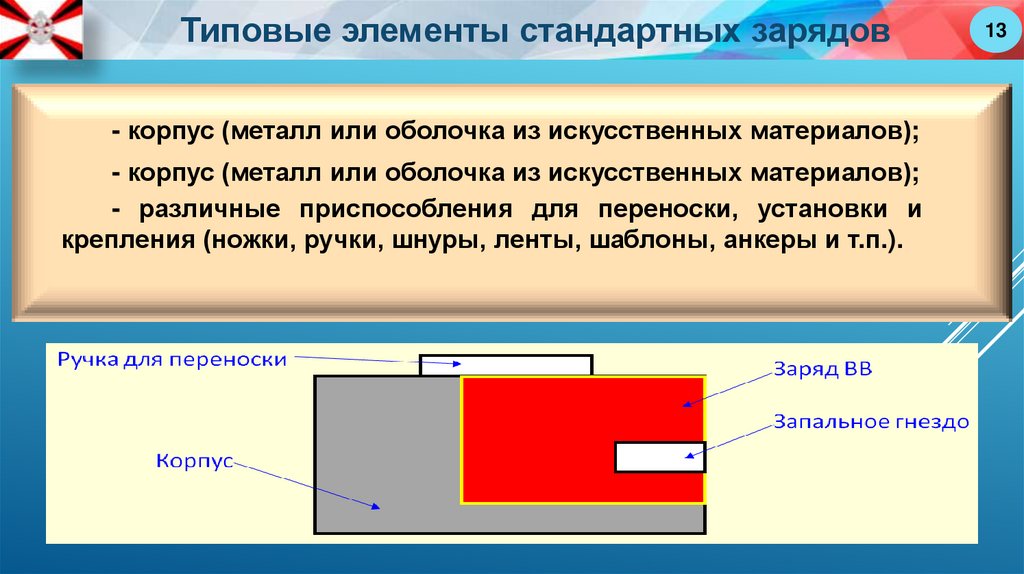

Типовые элементы стандартных зарядов
- корпус (металл или оболочка из искусственных материалов);
- корпус (металл или оболочка из искусственных материалов);
- различные приспособления для переноски, установки и
крепления (ножки, ручки, шнуры, ленты, шаблоны, анкеры и т.п.).
13

14.

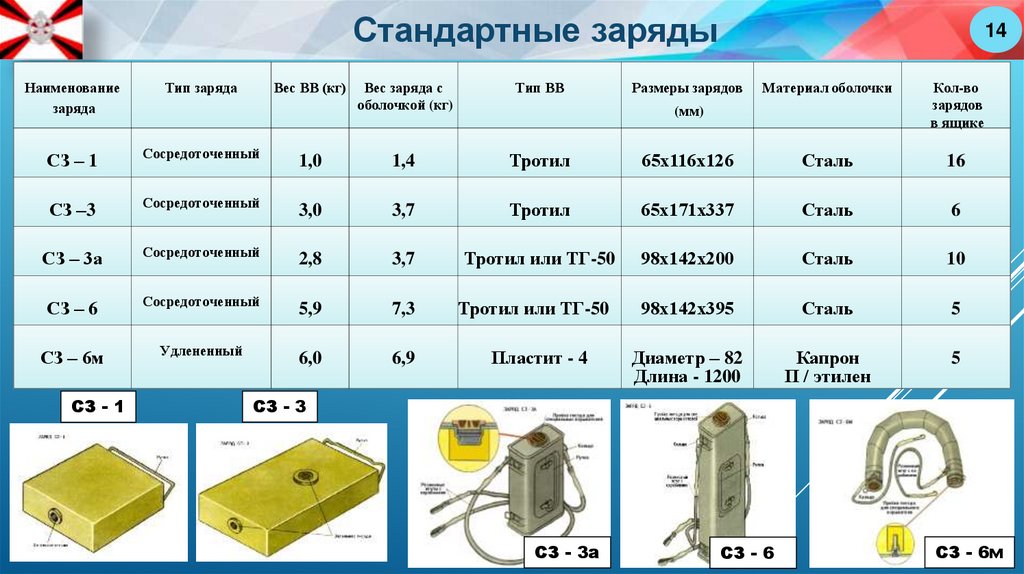

Стандартные заряды
Наименование
заряда
Тип заряда
СЗ – 1
Сосредоточенный
СЗ –3
Сосредоточенный
СЗ – 3а
Сосредоточенный
СЗ – 6
Сосредоточенный
СЗ – 6м
Удлененный
СЗ - 1
Вес ВВ (кг)
Вес заряда с
оболочкой (кг)
Тип ВВ
1,0
1,4
Тротил
3,0
3,7
2,8
14
Размеры зарядов
Материал оболочки
Кол-во
зарядов
в ящике
65х116х126
Сталь
16
Тротил
65х171х337
Сталь
6
3,7
Тротил или ТГ-50
98х142х200
Сталь
10
5,9
7,3
Тротил или ТГ-50
98х142х395
Сталь
5
6,0
6,9
Пластит - 4
Диаметр – 82
Длина - 1200
Капрон
П / этилен
5
(мм)
СЗ - 3
СЗ - 3a
СЗ - 6
СЗ - 6м

15.

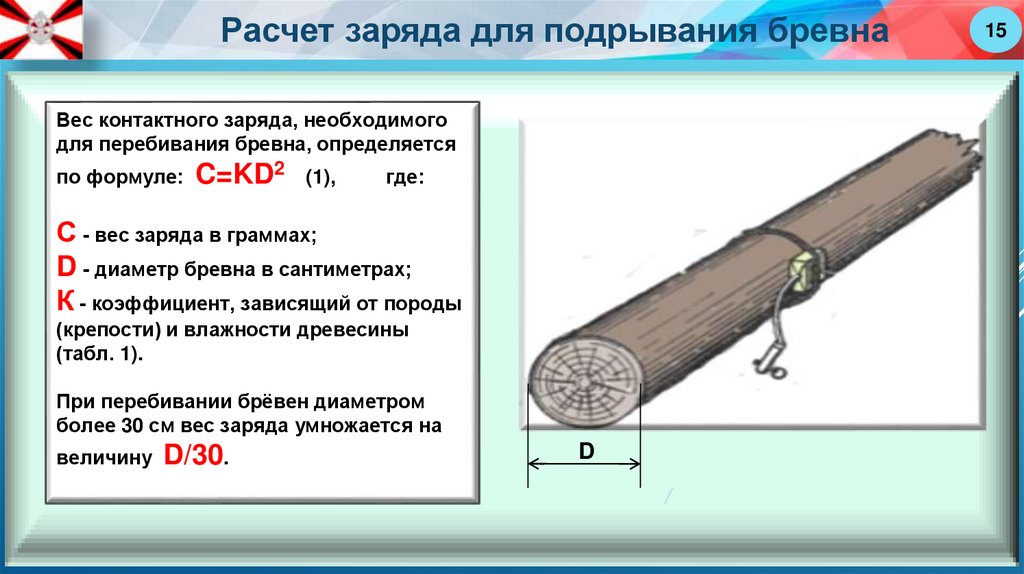

Расчет заряда для подрывания бревна
Вес контактного заряда, необходимого
для перебивания бревна, определяется
по формуле: C=KD2
(1),
где:
С - вес заряда в граммах;
D - диаметр бревна в сантиметрах;
К - коэффициент, зависящий от породы
(крепости) и влажности древесины
(табл. 1).
При перебивании брёвен диаметром
более 30 см вес заряда умножается на
величину D/30.
D
15

16.

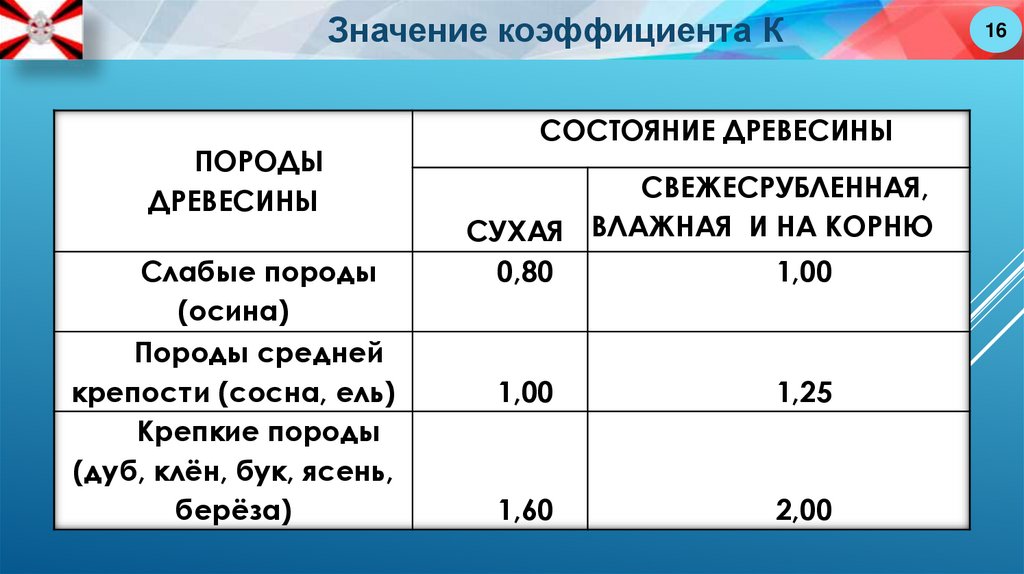

Значение коэффициента К
ПОРОДЫ
ДРЕВЕСИНЫ
Слабые породы
(осина)
Породы средней
крепости (сосна, ель)
Крепкие породы
(дуб, клён, бук, ясень,
берёза)
СОСТОЯНИЕ ДРЕВЕСИНЫ
СВЕЖЕСРУБЛЕННАЯ,
СУХАЯ ВЛАЖНАЯ И НА КОРНЮ
0,80
1,00
1,00
1,25
1,60
2,00
16

17.

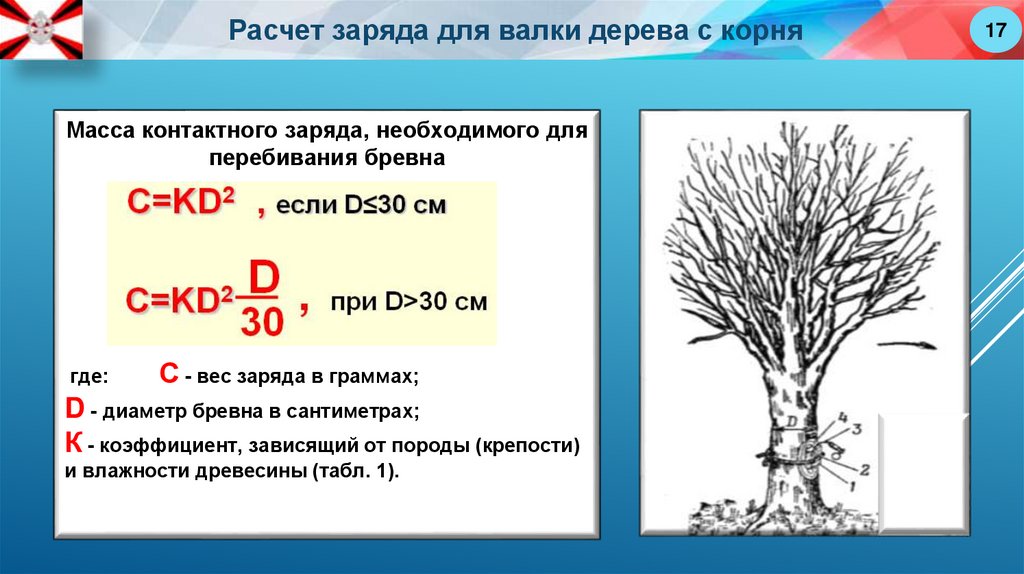

Расчет заряда для валки дерева с корня
Масса контактного заряда, необходимого для
перебивания бревна
где:
С - вес заряда в граммах;
D - диаметр бревна в сантиметрах;
К - коэффициент, зависящий от породы (крепости)
и влажности древесины (табл. 1).
17

18.

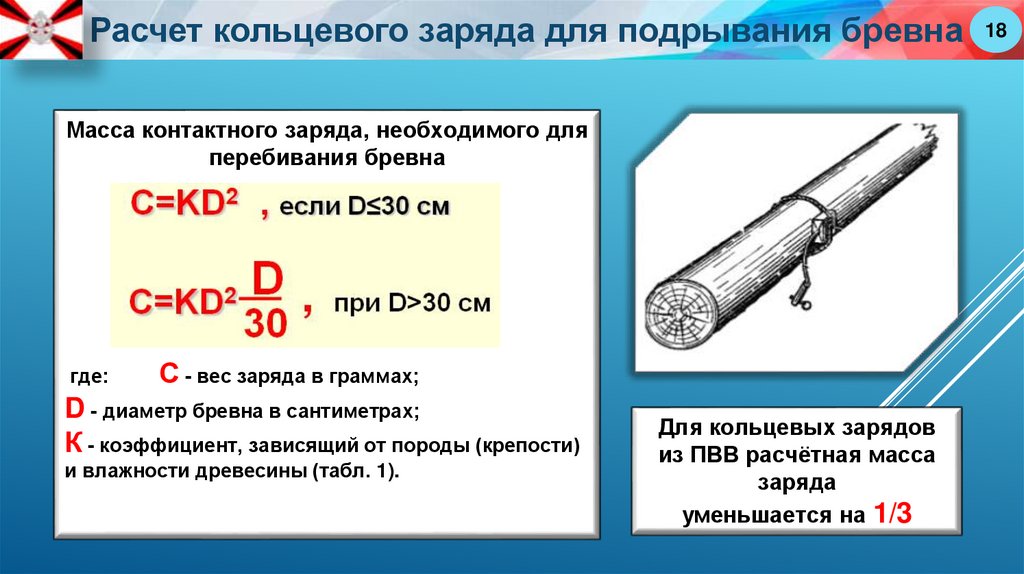

Расчет кольцевого заряда для подрывания бревна 18
Масса контактного заряда, необходимого для
перебивания бревна
где:
С - вес заряда в граммах;
D - диаметр бревна в сантиметрах;
К - коэффициент, зависящий от породы (крепости)
и влажности древесины (табл. 1).
Для кольцевых зарядов
из ПВВ расчётная масса
заряда
уменьшается на 1/3

19.

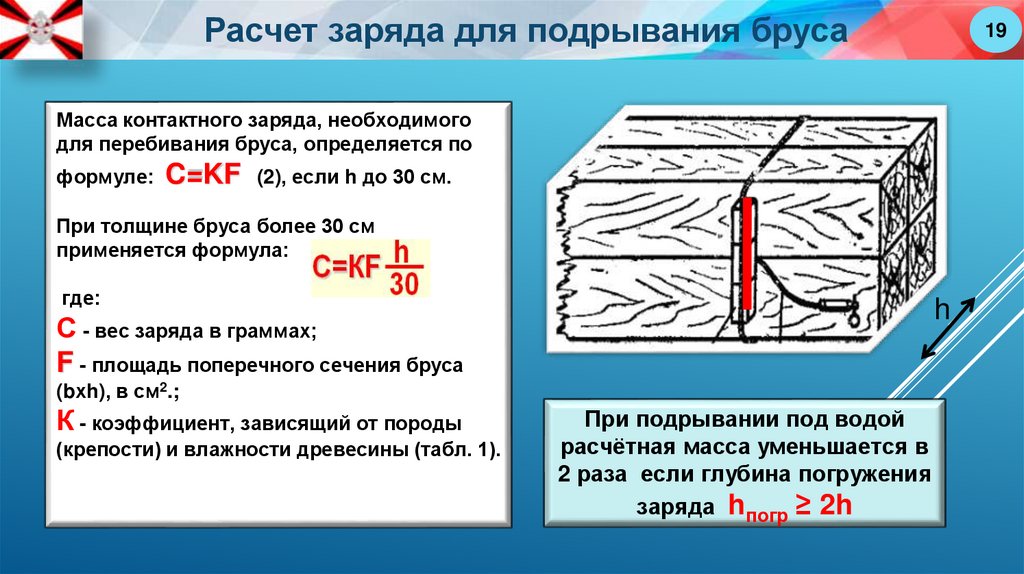

Расчет заряда для подрывания бруса
19
Масса контактного заряда, необходимого
для перебивания бруса, определяется по
формуле: C=KF (2), если h до 30 см.
При толщине бруса более 30 см
применяется формула:
где:
h
С - вес заряда в граммах;
F - площадь поперечного сечения бруса
(bхh), в см2.;
К - коэффициент, зависящий от породы
(крепости) и влажности древесины (табл. 1).
При подрывании под водой
расчётная масса уменьшается в
2 раза если глубина погружения
заряда hпогр ≥ 2h

20.

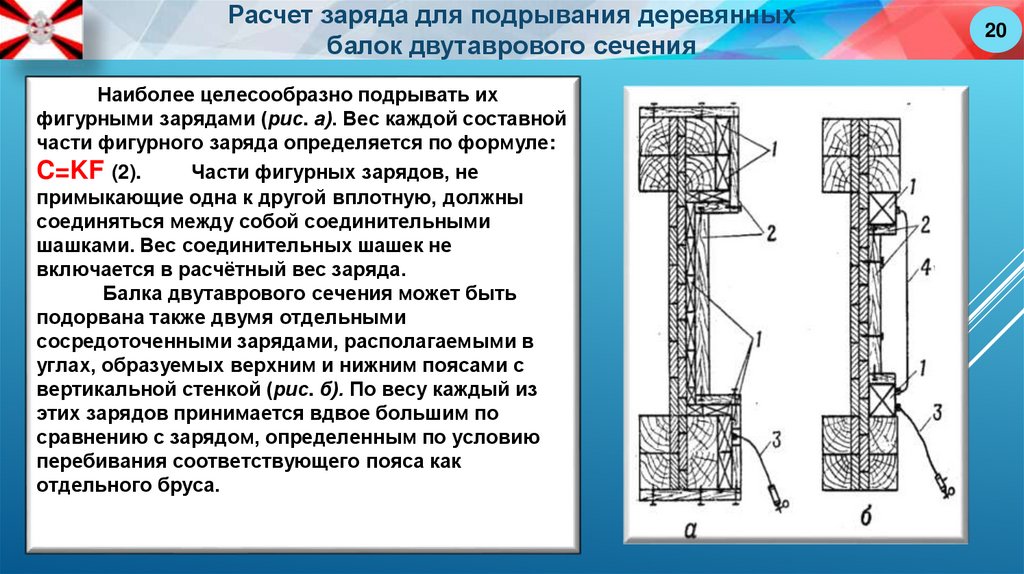

Расчет заряда для подрывания деревянных
балок двутаврового сечения
Наиболее целесообразно подрывать их
фигурными зарядами (рис. а). Вес каждой составной
части фигурного заряда определяется по формуле:
C=KF (2).
Части фигурных зарядов, не
примыкающие одна к другой вплотную, должны
соединяться между собой соединительными
шашками. Вес соединительных шашек не
включается в расчётный вес заряда.
Балка двутаврового сечения может быть
подорвана также двумя отдельными
сосредоточенными зарядами, располагаемыми в
углах, образуемых верхним и нижним поясами с
вертикальной стенкой (рис. б). По весу каждый из
этих зарядов принимается вдвое большим по
сравнению с зарядом, определенным по условию
перебивания соответствующего пояса как
отдельного бруса.
20

21.

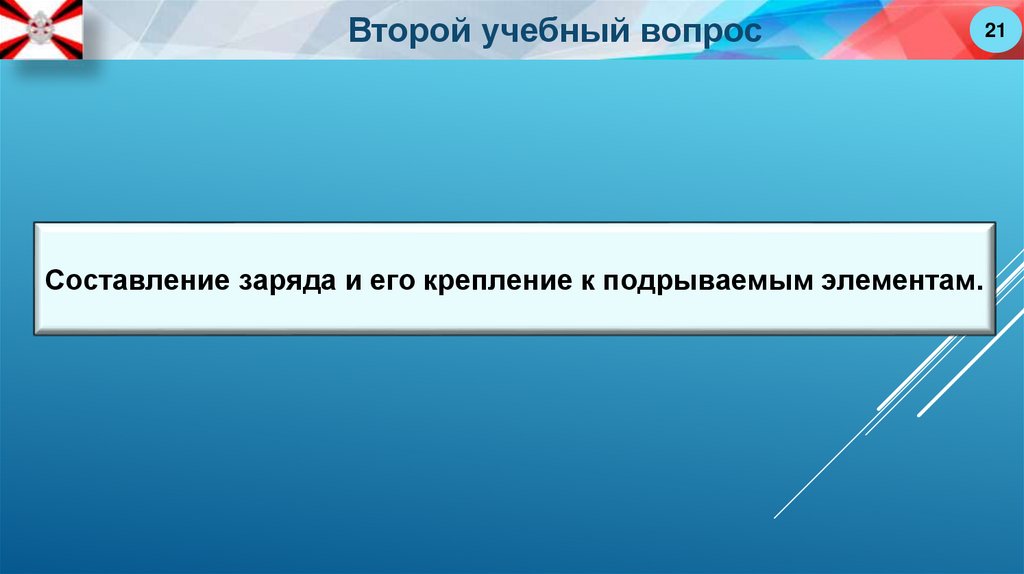

Второй учебный вопрос
Составление заряда и его крепление к подрываемым элементам.
21

22.

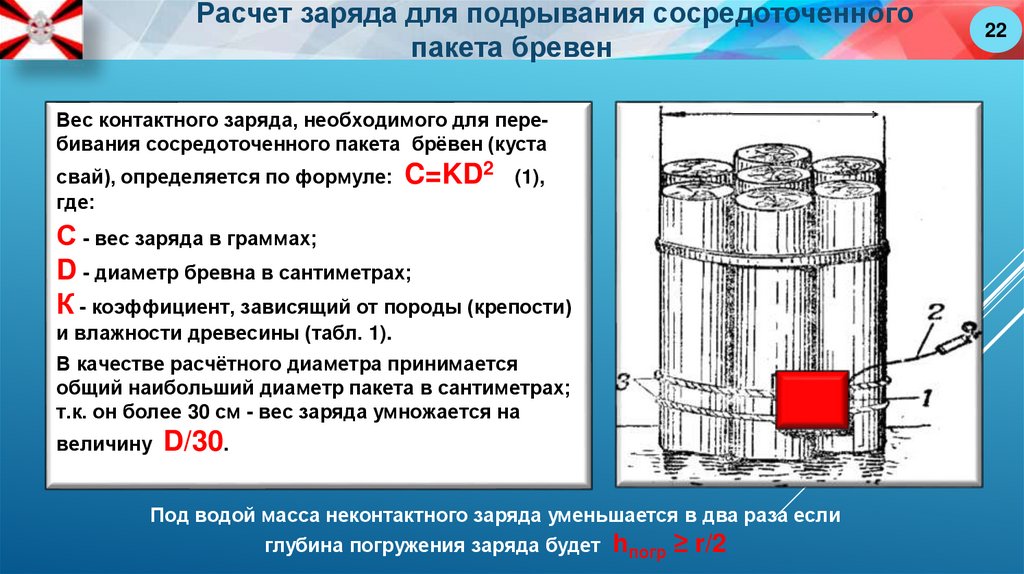

Расчет заряда для подрывания сосредоточенного
пакета бревен
Вес контактного заряда, необходимого для перебивания сосредоточенного пакета брёвен (куста
свай), определяется по формуле: C=KD2
где:
(1),
С - вес заряда в граммах;
D - диаметр бревна в сантиметрах;
К - коэффициент, зависящий от породы (крепости)
и влажности древесины (табл. 1).
В качестве расчётного диаметра принимается
общий наибольший диаметр пакета в сантиметрах;
т.к. он более 30 см - вес заряда умножается на
величину D/30.
Под водой масса неконтактного заряда уменьшается в два раза если
глубина погружения заряда будет hпогр ≥ r/2
22

23.

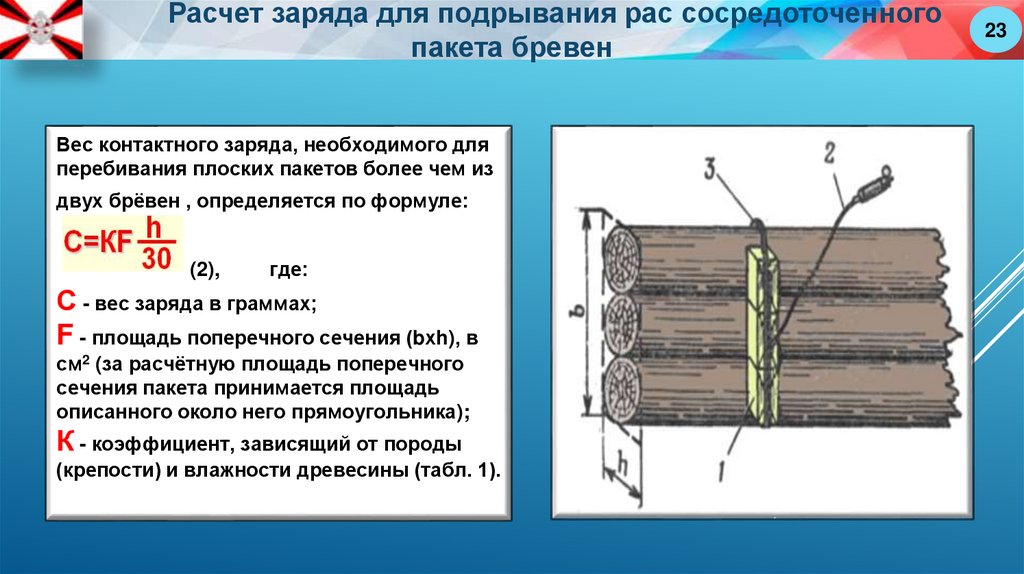

Расчет заряда для подрывания рас сосредоточенного
пакета бревен
Вес контактного заряда, необходимого для
перебивания плоских пакетов более чем из
двух брёвен , определяется по формуле:
(2),
где:
С - вес заряда в граммах;
F - площадь поперечного сечения (bхh), в
см2 (за расчётную площадь поперечного
сечения пакета принимается площадь
описанного около него прямоугольника);
К - коэффициент, зависящий от породы
(крепости) и влажности древесины (табл. 1).
23

24.

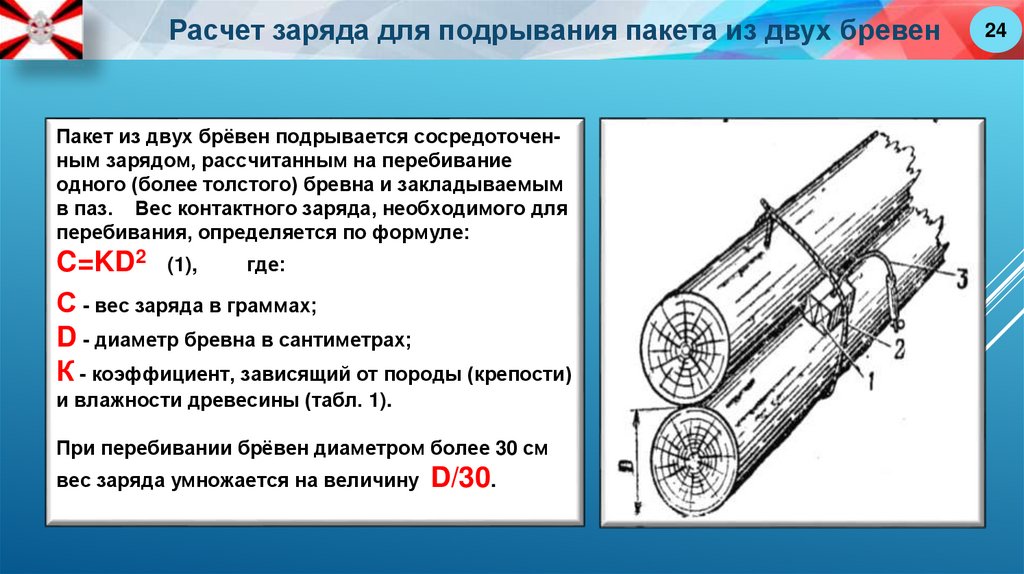

Расчет заряда для подрывания пакета из двух бревен
Пакет из двух брёвен подрывается сосредоточенным зарядом, рассчитанным на перебивание
одного (более толстого) бревна и закладываемым
в паз. Вес контактного заряда, необходимого для
перебивания, определяется по формуле:
C=KD2 (1),
где:
С - вес заряда в граммах;
D - диаметр бревна в сантиметрах;
К - коэффициент, зависящий от породы (крепости)
и влажности древесины (табл. 1).
При перебивании брёвен диаметром более 30 см
вес заряда умножается на величину D/30.
24

25.

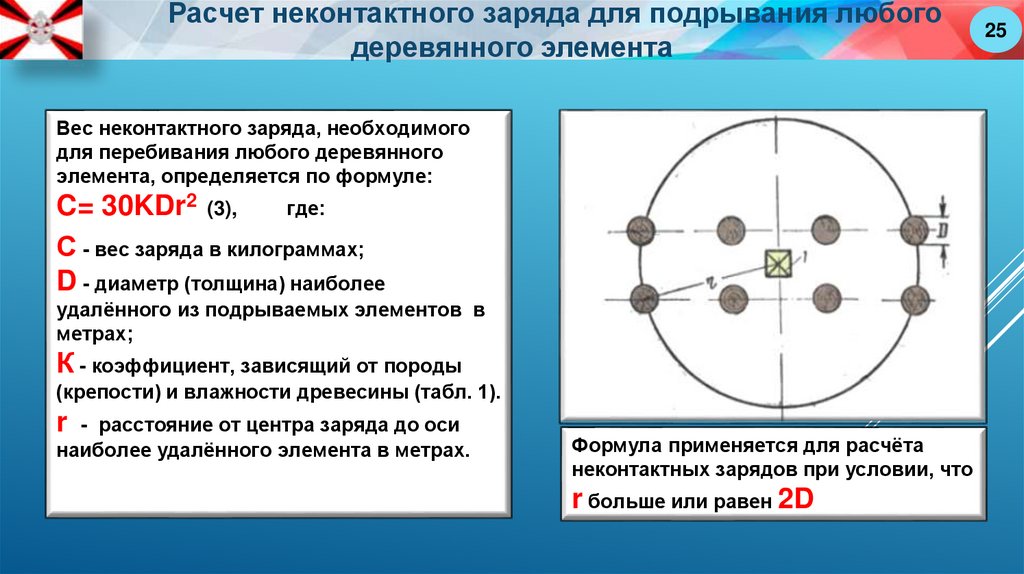

Расчет неконтактного заряда для подрывания любого
деревянного элемента
Вес неконтактного заряда, необходимого
для перебивания любого деревянного
элемента, определяется по формуле:
C= 30KDr2 (3),
где:
С - вес заряда в килограммах;
D - диаметр (толщина) наиболее
удалённого из подрываемых элементов в
метрах;
К - коэффициент, зависящий от породы
(крепости) и влажности древесины (табл. 1).
r - расстояние от центра заряда до оси
наиболее удалённого элемента в метрах.
Формула применяется для расчёта
неконтактных зарядов при условии, что
r больше или равен 2D
25

26.

Расчет неконтактного заряда для подрывания любого
деревянного элемента

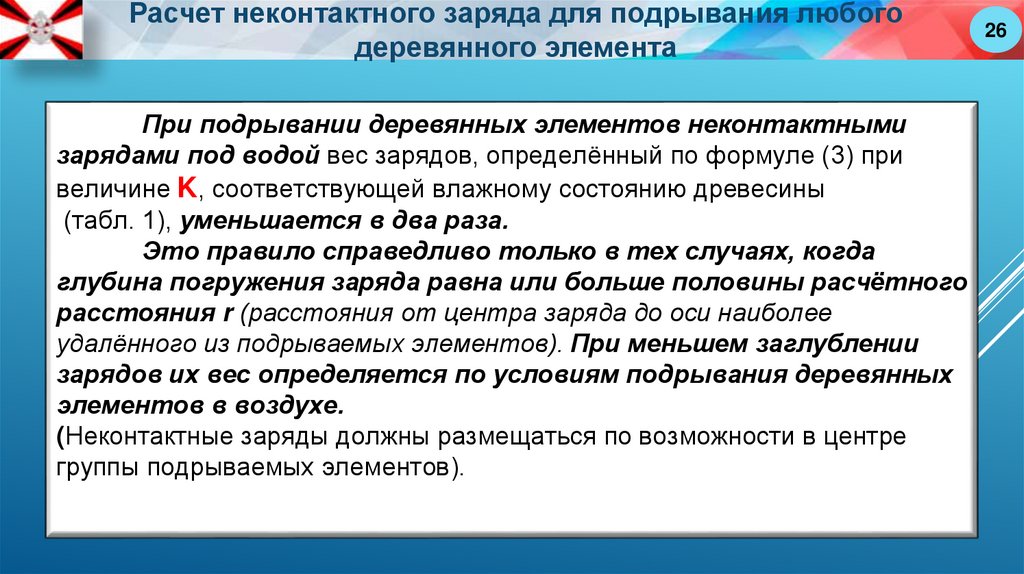

При подрывании деревянных элементов неконтактными
зарядами под водой вес зарядов, определённый по формуле (3) при
величине K, соответствующей влажному состоянию древесины
(табл. 1), уменьшается в два раза.
Это правило справедливо только в тех случаях, когда
глубина погружения заряда равна или больше половины расчётного
расстояния r (расстояния от центра заряда до оси наиболее
удалённого из подрываемых элементов). При меньшем заглублении
зарядов их вес определяется по условиям подрывания деревянных
элементов в воздухе.
(Неконтактные заряды должны размещаться по возможности в центре
группы подрываемых элементов).
26

27.

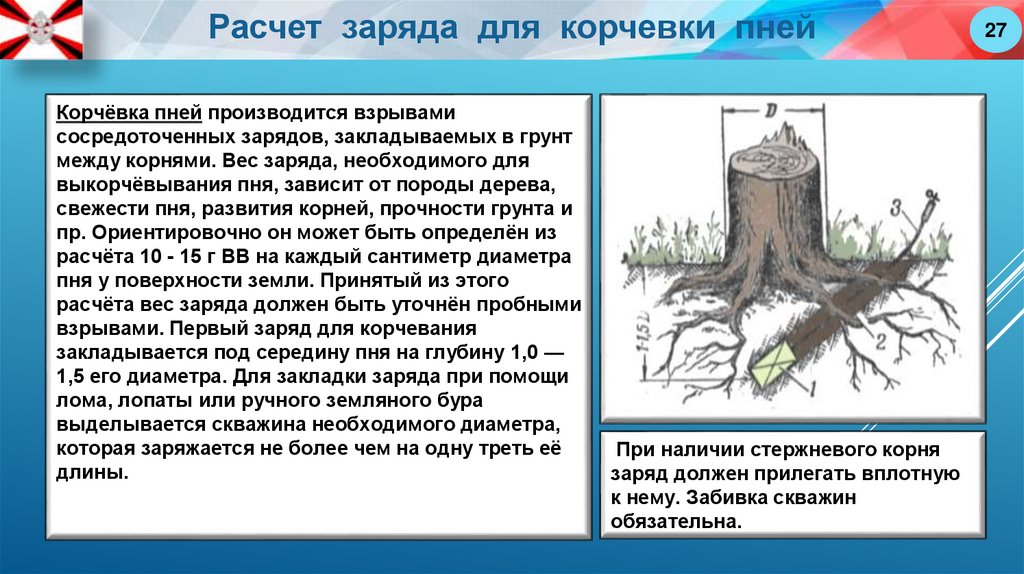

Расчет заряда для корчевки пней
Корчёвка пней производится взрывами
сосредоточенных зарядов, закладываемых в грунт
между корнями. Вес заряда, необходимого для
выкорчёвывания пня, зависит от породы дерева,
свежести пня, развития корней, прочности грунта и
пр. Ориентировочно он может быть определён из
расчёта 10 - 15 г ВВ на каждый сантиметр диаметра
пня у поверхности земли. Принятый из этого
расчёта вес заряда должен быть уточнён пробными
взрывами. Первый заряд для корчевания
закладывается под середину пня на глубину 1,0 —
1,5 его диаметра. Для закладки заряда при помощи
лома, лопаты или ручного земляного бура
выделывается скважина необходимого диаметра,
которая заряжается не более чем на одну треть её
длины.
При наличии стержневого корня
заряд должен прилегать вплотную
к нему. Забивка скважин
обязательна.
27

28.

Третий учебный вопрос
Общие требования безопасности при подрывании дерева.
28

29.

Соблюдай требования безопасности
29

30.

Общие требования безопасности при
подрывании дерева
Законспектировать и изучить на самостоятельной подготовке
ПР- 69 ст. 389.
При подрывных работах соблюдаются следующие
общие меры предосторожности:
- во время работ необходимы строгий порядок и точное выполнение соответствующих
указаний Руководства по подрывным работам;
- все лица, назначаемые для производства работ, должны знать ВВ, средства
взрывания, их свойства и правила обращения с ними, а также правила и порядок
выполнения предстоящих работ и необходимые меры предосторожности;
- на каждую отдельную работу в качестве руководителя (старшего) назначается офицер
или сержант, отвечающий за успех взрыва и правильное ведение работ;
- каждый солдат подразделения (расчета), ведущего подрывные работы, должен твёрдо
знать, что ему нужно делать и в какой последовательности;
- все действия должны производиться по командам и сигналам руководителя работ
(старшего);
- сигналы должны резко отличаться один от другого, и весь личный состав,
участвующий в подрывных работах, должен хорошо их знать;

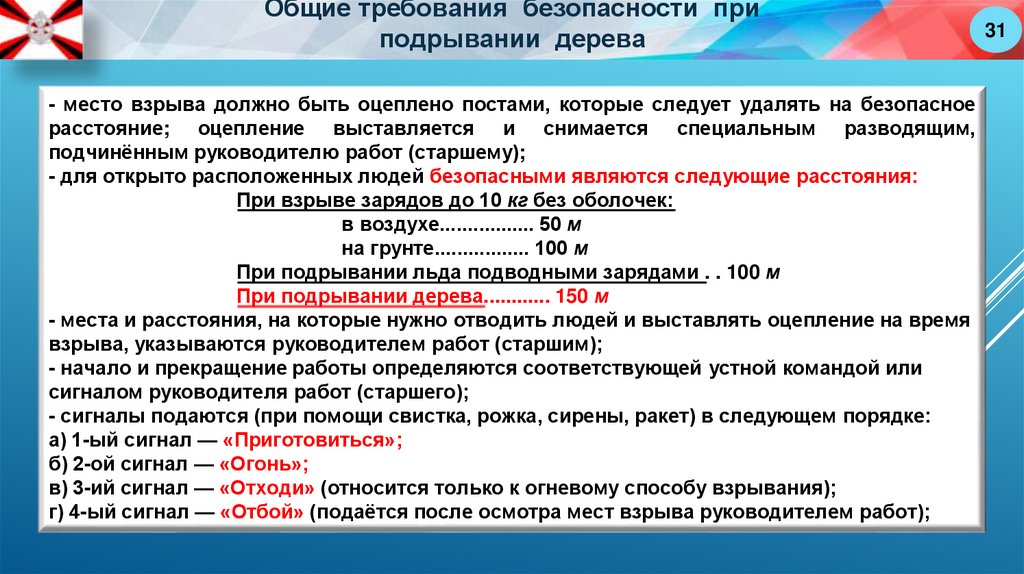

30

31.

Общие требования безопасности при
подрывании дерева
- место взрыва должно быть оцеплено постами, которые следует удалять на безопасное
расстояние; оцепление выставляется и снимается специальным разводящим,
подчинённым руководителю работ (старшему);
- для открыто расположенных людей безопасными являются следующие расстояния:
При взрыве зарядов до 10 кг без оболочек:
в воздухе................. 50 м
на грунте................. 100 м
При подрывании льда подводными зарядами . . 100 м
При подрывании дерева............ 150 м
- места и расстояния, на которые нужно отводить людей и выставлять оцепление на время
взрыва, указываются руководителем работ (старшим);
- начало и прекращение работы определяются соответствующей устной командой или
сигналом руководителя работ (старшего);
- сигналы подаются (при помощи свистка, рожка, сирены, ракет) в следующем порядке:
а) 1-ый сигнал — «Приготовиться»;
б) 2-ой сигнал — «Огонь»;
в) 3-ий сигнал — «Отходи» (относится только к огневому способу взрывания);
г) 4-ый сигнал — «Отбой» (подаётся после осмотра мест взрыва руководителем работ);
31

32.

Общие требования безопасности при
подрывании дерева
- лица, не занятые непосредственно на данных работах по производству
взрыва, а также посторонние лица на места работ не допускаются;
- ВВ, средства взрывания и готовые заряды на месте проведения работ
охраняются часовым;
- капсюли-детонаторы, зажигательные трубки и электродетонаторы хранятся
отдельно от ВВ и готовых зарядов, в стороне от места работ;
- ВВ и средства взрывания могут выдаваться с полевого расходного склада
подрывникам только по приказанию руководителя работ (старшего);
- хранить и переносить к месту работ полученные с полевого склада
капсюли-детонаторы, электродетонаторы и зажигательные трубки, как
указано в приложении 6;
- в наружные заряды капсюли-детонаторы и электродетонаторы
вставляются после укрепления зарядов на подрываемых предметах и
только непосредственно перед производством взрыва;
32

33.

Общие требования безопасности при
подрывании дерева
- запрещается производить работы с ВВ и средствами взрывания в жилых
помещениях, курить, разводить огонь и зажигать костры ближе 100 м от
места выполнения работ;
- при подрывании тех или иных предметов наружными зарядами отходить
на безопасные расстояния в ту сторону, с которой расположены заряды;
- при производстве взрывов в туннелях, шахтах, котлованах и т. п. входить в
них можно только после тщательного проветривания или принудительного
продувания;
- к отказавшим (невзорвавшимся) зарядам подходить не более чем одному
человеку и только по истечении определённого промежутка времени,
установленного ст. 392—394;
- при уходе с места работ все почему-либо неизрасходованные ВВ и
средства взрывания должны быть сданы на полевой расходный склад;
- средства, не пригодные для дальнейшего использования, уничтожаются на
месте работ.
33

34.

Задание на самостоятельную подготовку
Изучить:
Конспект занятия и дополнить в соответствии с
рекомендациями преподавателя из учебной литературы.
Закрепить знания по:
порядку
определения
величины
контактного
и
неконтактного зарядов для подрывания бревна, бруса, пакета
брёвен, куста свай, при валке деревьев и корчёвке пней.
- порядку составления заряда и его крепления к
подрываемым элементам.
Законспектировать материал занятия в рабочие
тетради.
34

35.

English Русский Rules
