ОКМ, прикладная механика Проектирование тихоходного вала цилиндрического редуктора

1. ОКМ, прикладная механика Проектирование тихоходного вала цилиндрического редуктора

Кафедра ИТНО | МЭИ
Инновационных технологий наукоемких отраслей
ОКМ, прикладная механика

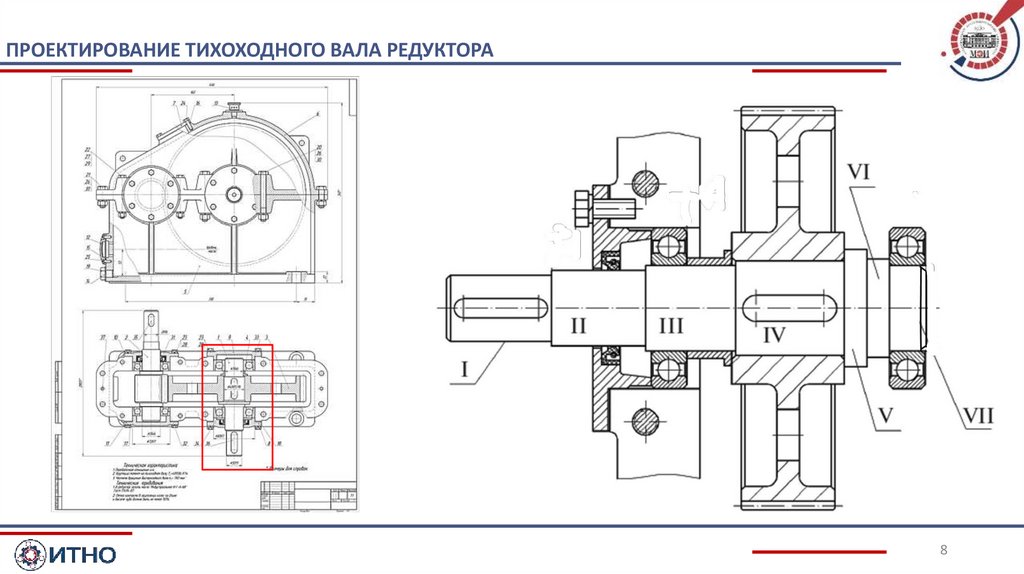

Проектирование тихоходного вала цилиндрического редуктора

2.

2

3.

3

4.

4

5.

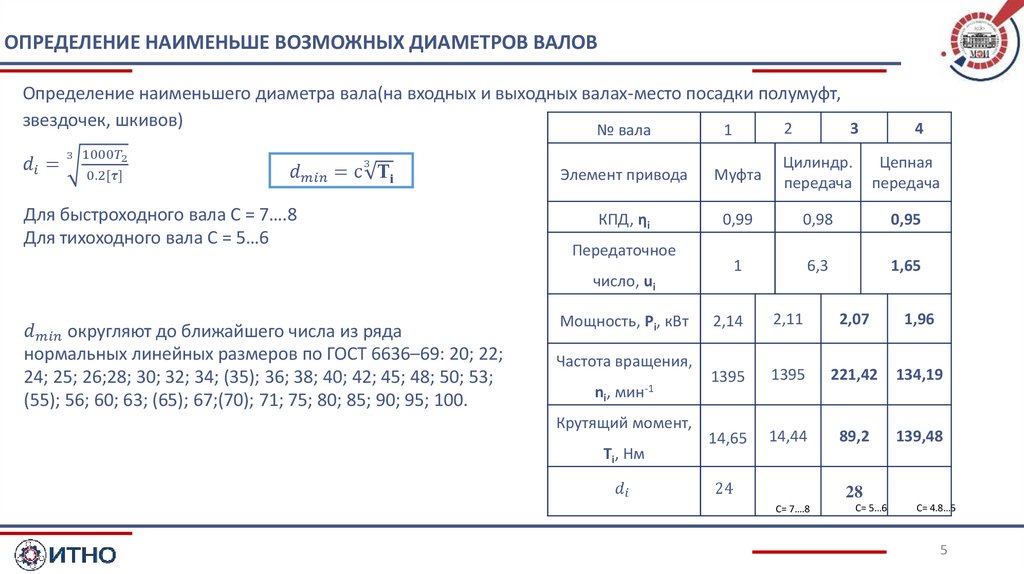

ОПРЕДЕЛЕНИЕ НАИМЕНЬШЕ ВОЗМОЖНЫХ ДИАМЕТРОВ ВАЛОВ
Определение наименьшего диаметра вала(на входных и выходных валах-место посадки полумуфт,
звездочек, шкивов)
2
3
№ вала
1
