Альбом типовых представителей механических деталей

1.

Альбом типовых представителей
механических деталей

2.

Наименование: Рычаг
Обозначение: *.0820.010.013
Материал: Отливка ВТ5Л гр. 2 ОСТ1 90060-92
Габариты: 345х330х70 мм
2

3.

Наименование: Задняя стенка
Обозначение: *.2233.145.001
Материал: Плита 1163Т 30 ТУ1-92-161-90
Габариты: 750x700х30 мм
3

4.

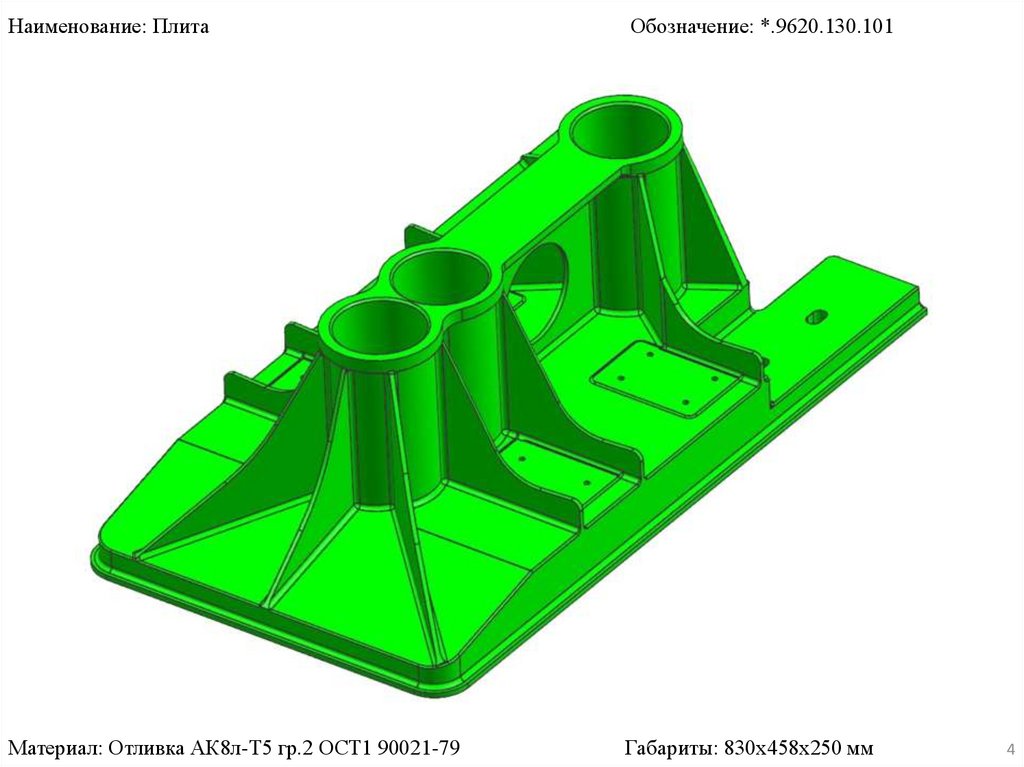

Наименование: Плита
Обозначение: *.9620.130.101
Материал: Отливка АК8л-Т5 гр.2 ОСТ1 90021-79
Габариты: 830х458х250 мм
4

5.

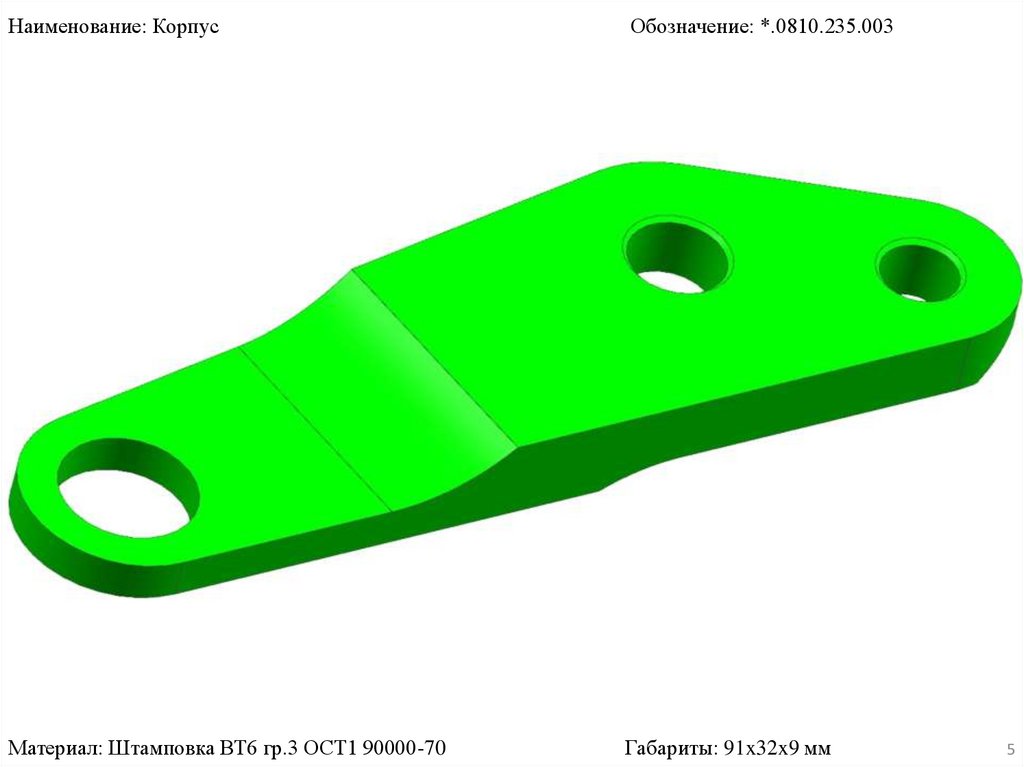

Наименование: Корпус
Обозначение: *.0810.235.003
Материал: Штамповка ВТ6 гр.3 ОСТ1 90000-70
Габариты: 91x32x9 мм
5

6.

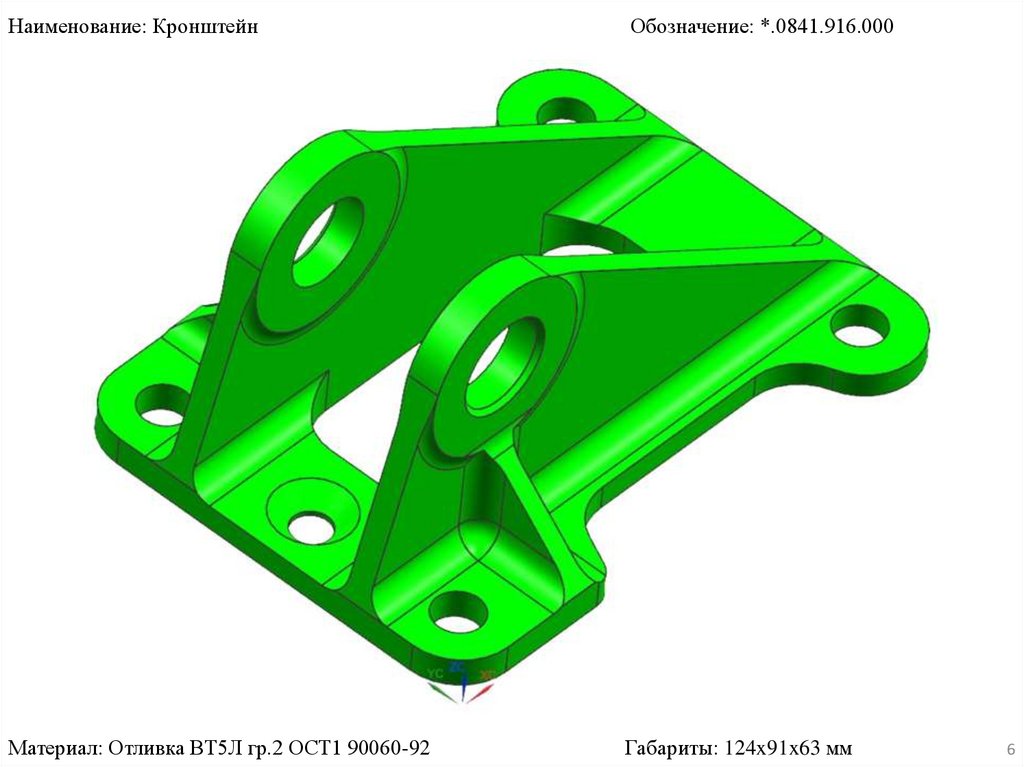

Наименование: Кронштейн
Обозначение: *.0841.916.000
Материал: Отливка ВТ5Л гр.2 ОСТ1 90060-92
Габариты: 124x91x63 мм
6

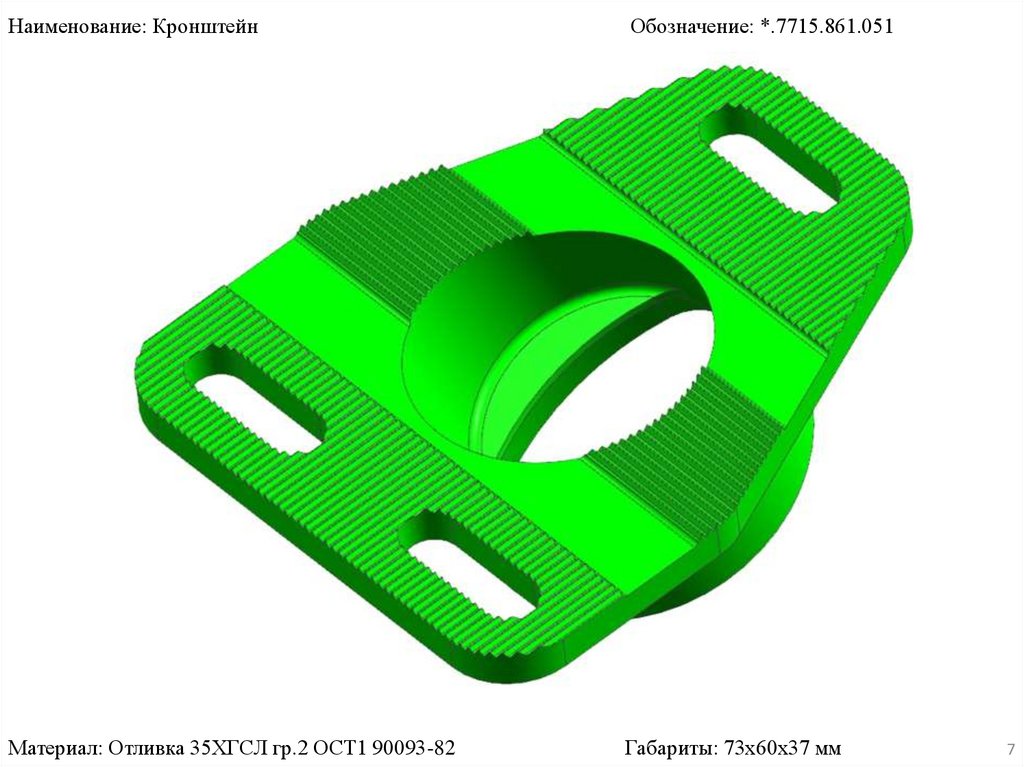

7.

Наименование: Кронштейн
Обозначение: *.7715.861.051
Материал: Отливка 35ХГСЛ гр.2 ОСТ1 90093-82
Габариты: 73х60х37 мм
7

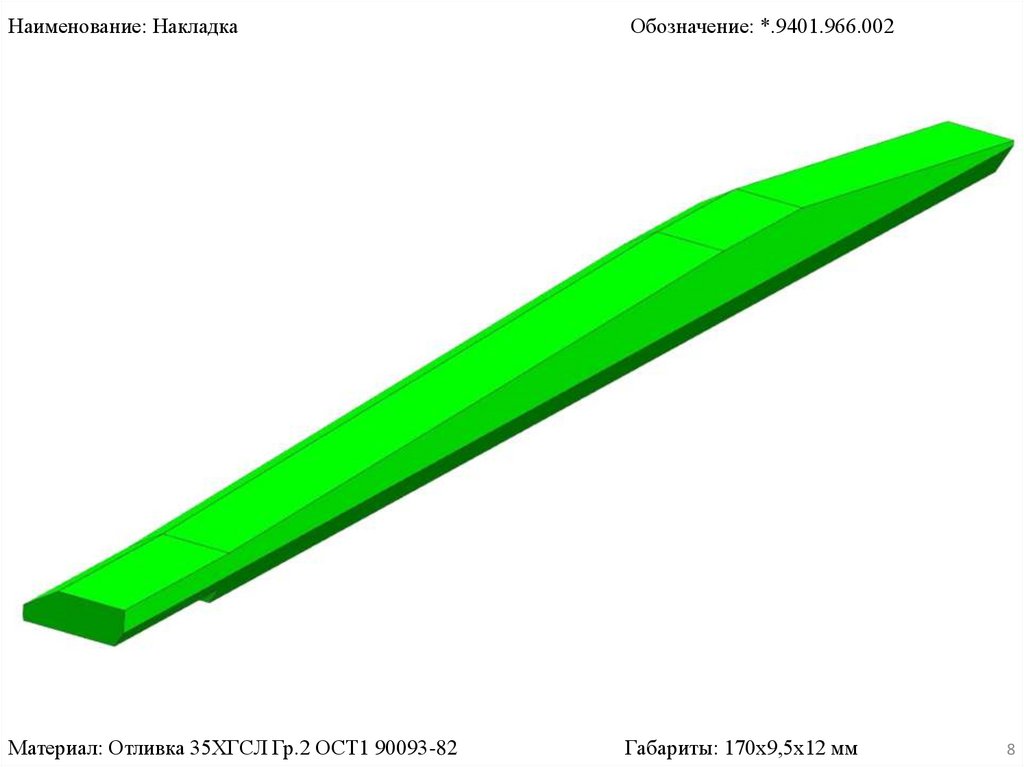

8.

Наименование: Накладка
Обозначение: *.9401.966.002
Материал: Отливка 35ХГСЛ Гр.2 ОСТ1 90093-82
Габариты: 170х9,5х12 мм
8

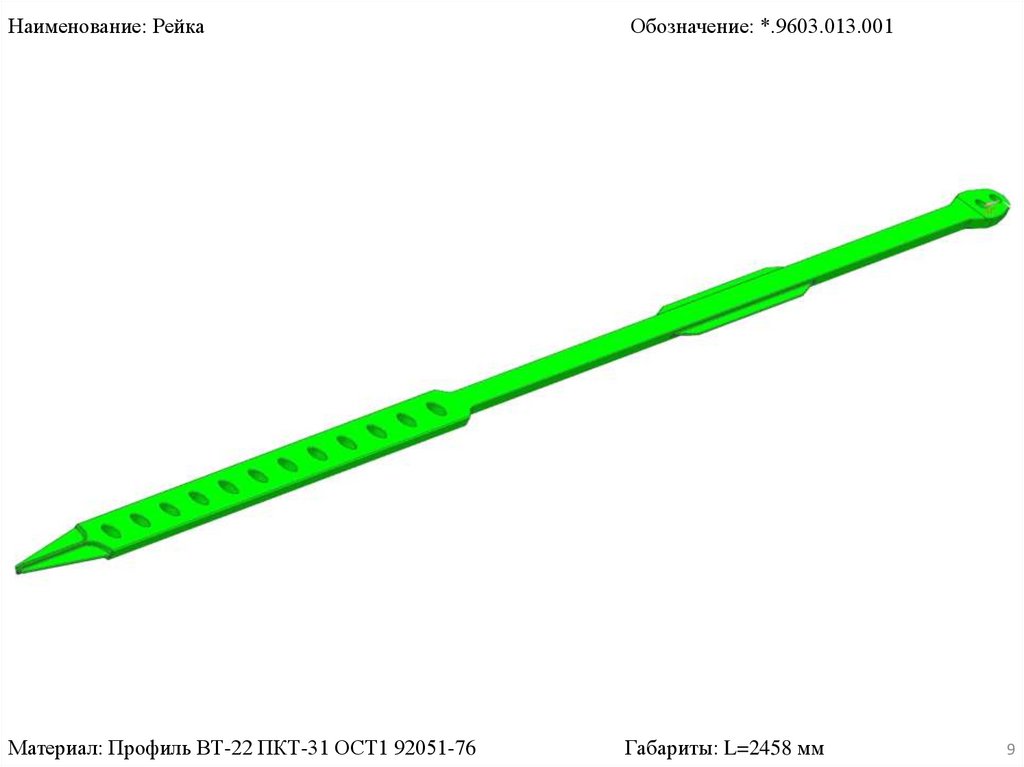

9.

Наименование: Рейка
Обозначение: *.9603.013.001
Материал: Профиль ВТ-22 ПКТ-31 ОСТ1 92051-76
Габариты: L=2458 мм
9

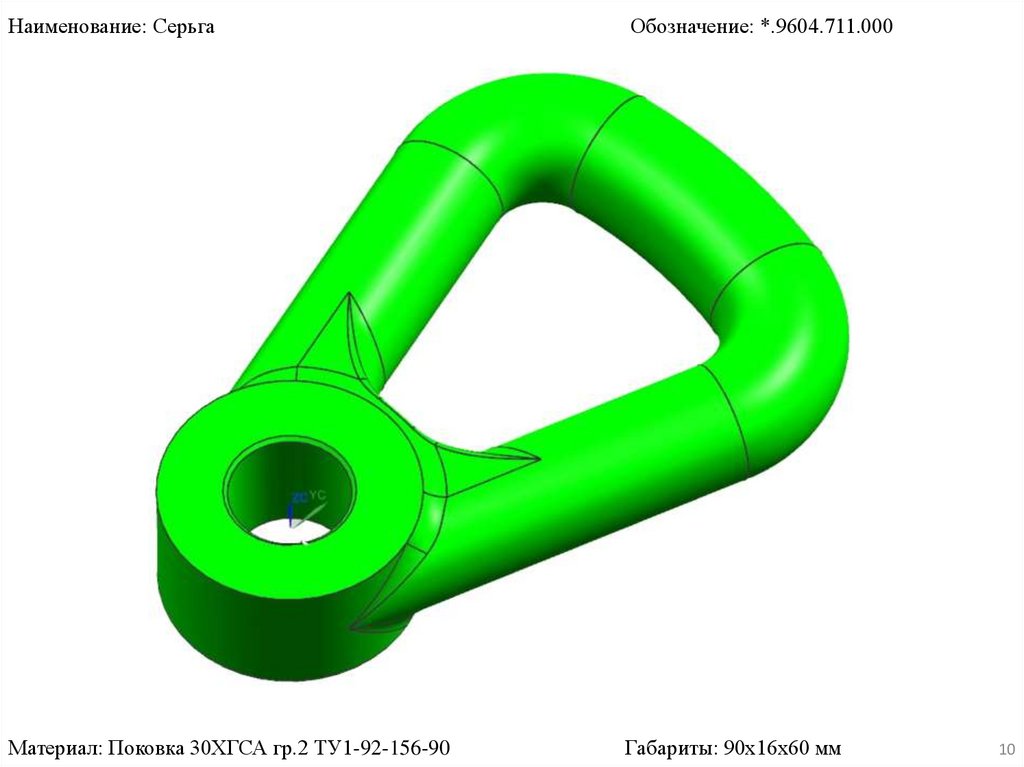

10.

Наименование: Серьга
Обозначение: *.9604.711.000
Материал: Поковка 30ХГСА гр.2 ТУ1-92-156-90
Габариты: 90х16х60 мм
10

11.

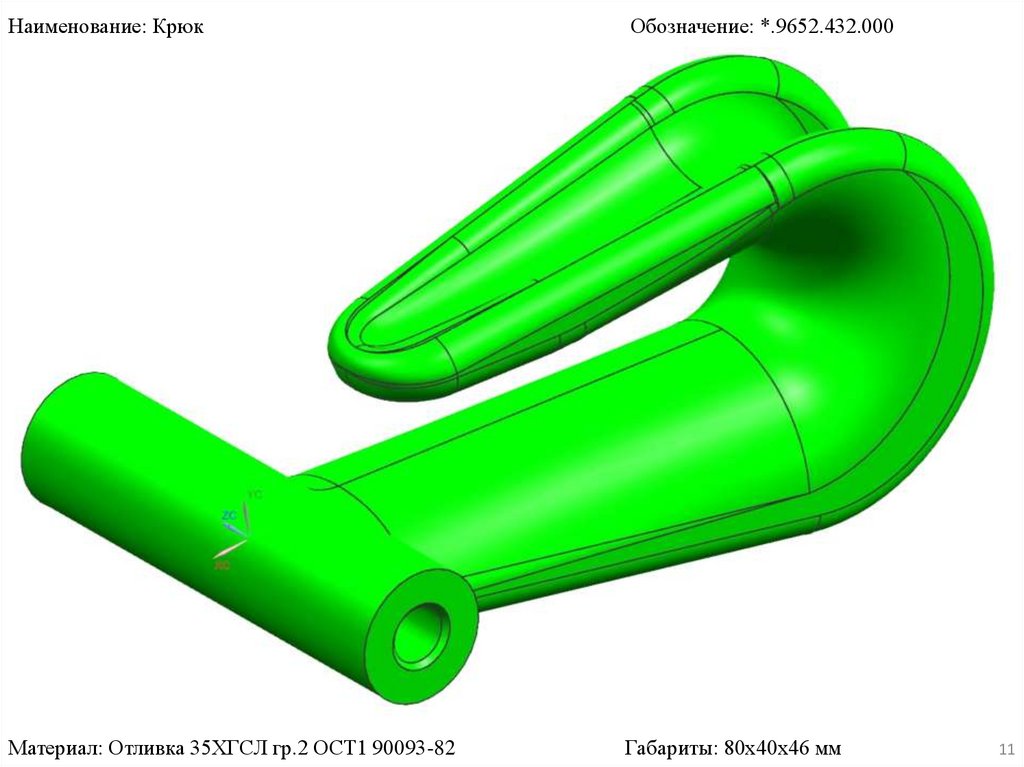

Наименование: Крюк
Обозначение: *.9652.432.000
Материал: Отливка 35ХГСЛ гр.2 ОСТ1 90093-82
Габариты: 80х40х46 мм
11

12.

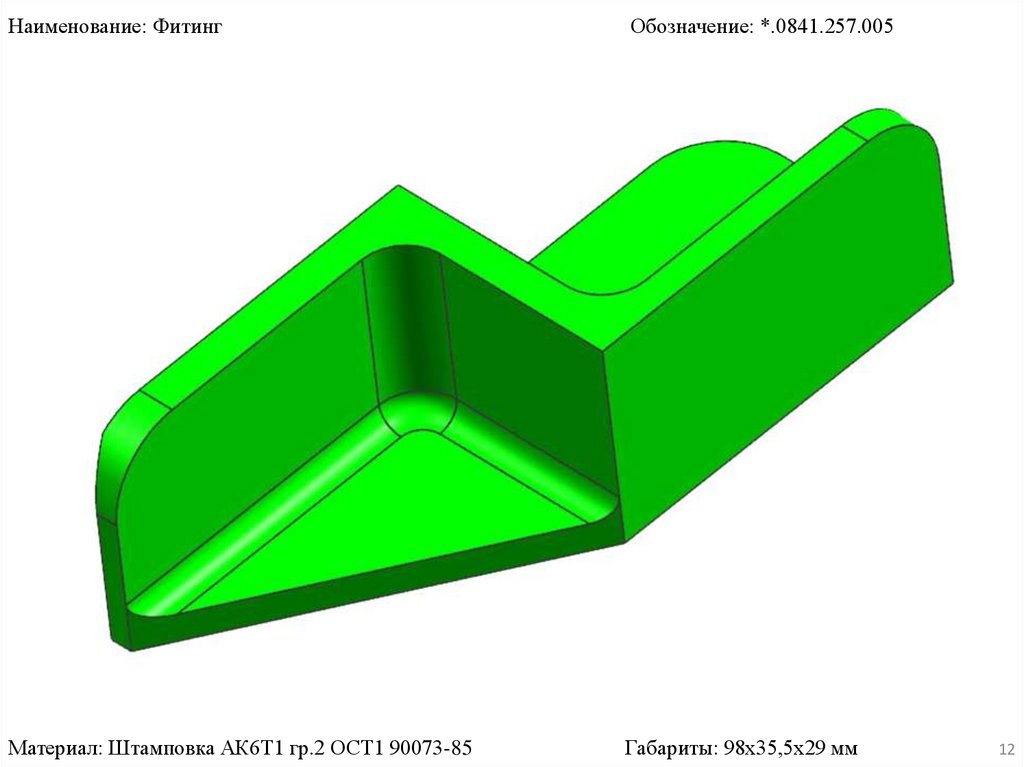

Наименование: Фитинг
Обозначение: *.0841.257.005
Материал: Штамповка АК6Т1 гр.2 ОСТ1 90073-85
Габариты: 98х35,5х29 мм
12

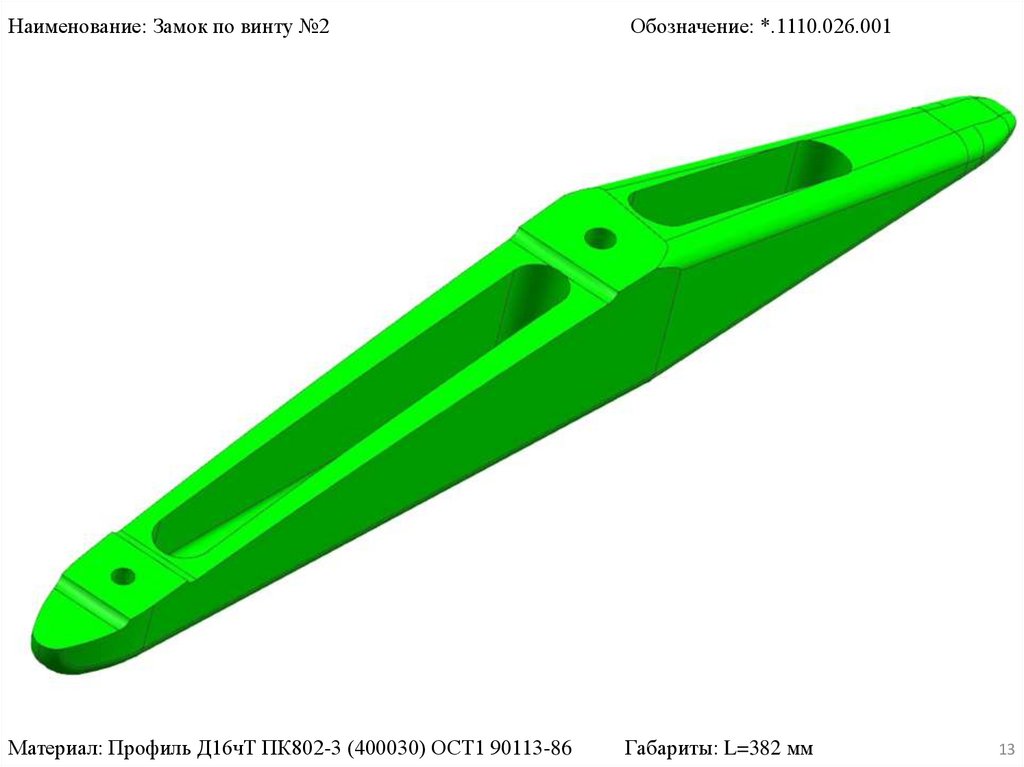

13.

Наименование: Замок по винту №2
Обозначение: *.1110.026.001
Материал: Профиль Д16чТ ПК802-3 (400030) ОСТ1 90113-86
Габариты: L=382 мм
13

14.

Наименование: Фитинг верхний
Обозначение: *.2363.376.001
Материал: Штамповка 30ХГСА гр.2 ТУ1-92-156-90
Габариты: 170x60x38 мм
14

15.

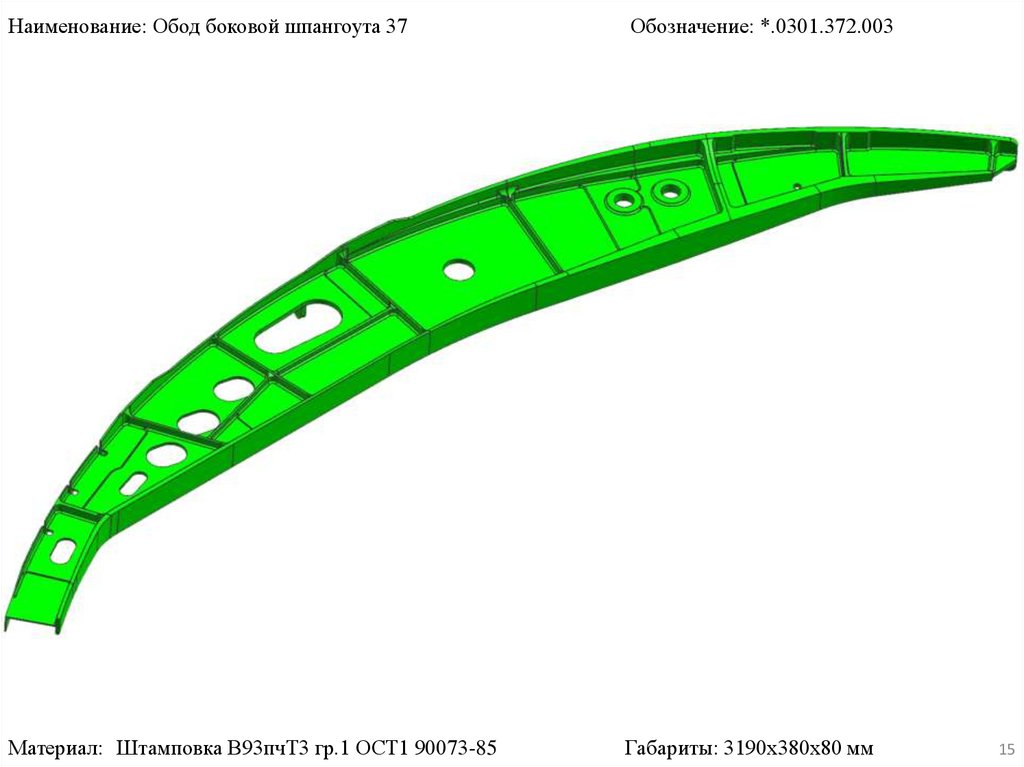

Наименование: Обод боковой шпангоута 37
Обозначение: *.0301.372.003
Материал: Штамповка В93пчТ3 гр.1 ОСТ1 90073-85
Габариты: 3190х380х80 мм
15

16.

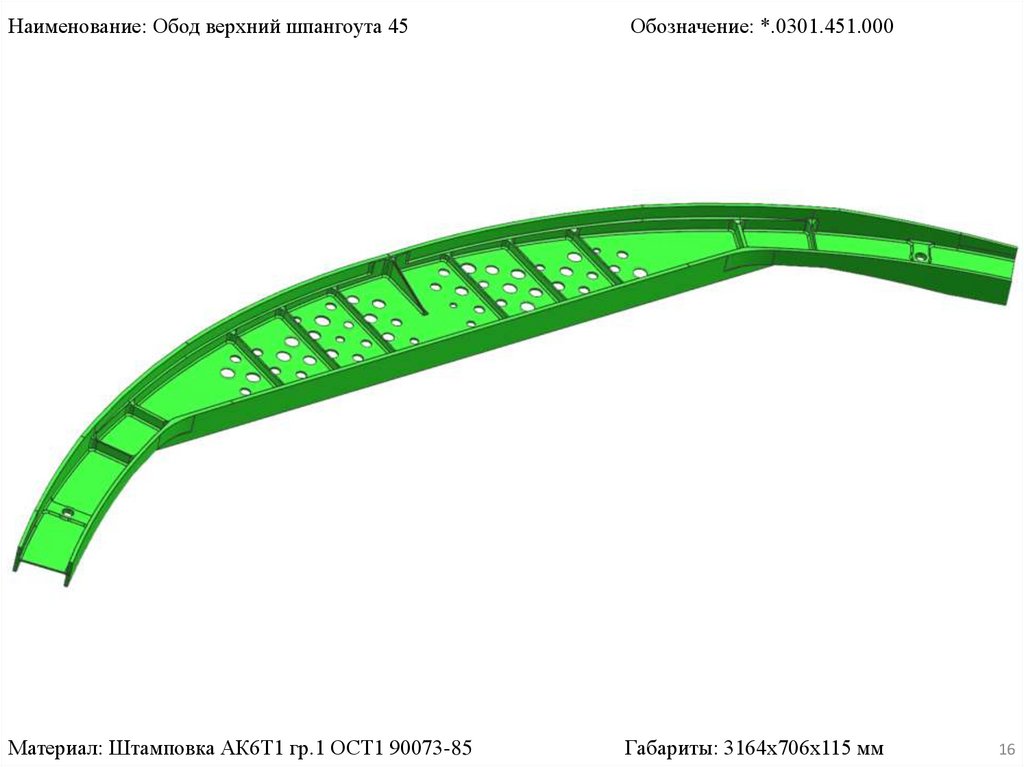

Наименование: Обод верхний шпангоута 45
Обозначение: *.0301.451.000
Материал: Штамповка АК6Т1 гр.1 ОСТ1 90073-85
Габариты: 3164х706х115 мм
16

17.

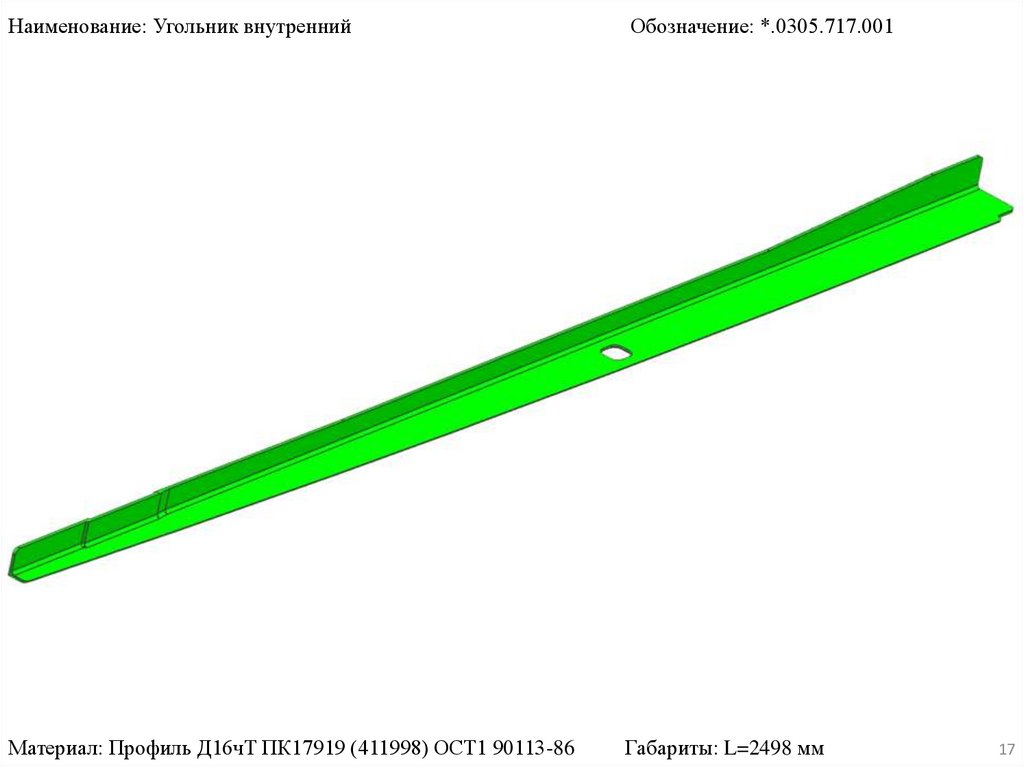

Наименование: Угольник внутренний
Обозначение: *.0305.717.001
Материал: Профиль Д16чТ ПК17919 (411998) ОСТ1 90113-86
Габариты: L=2498 мм
17

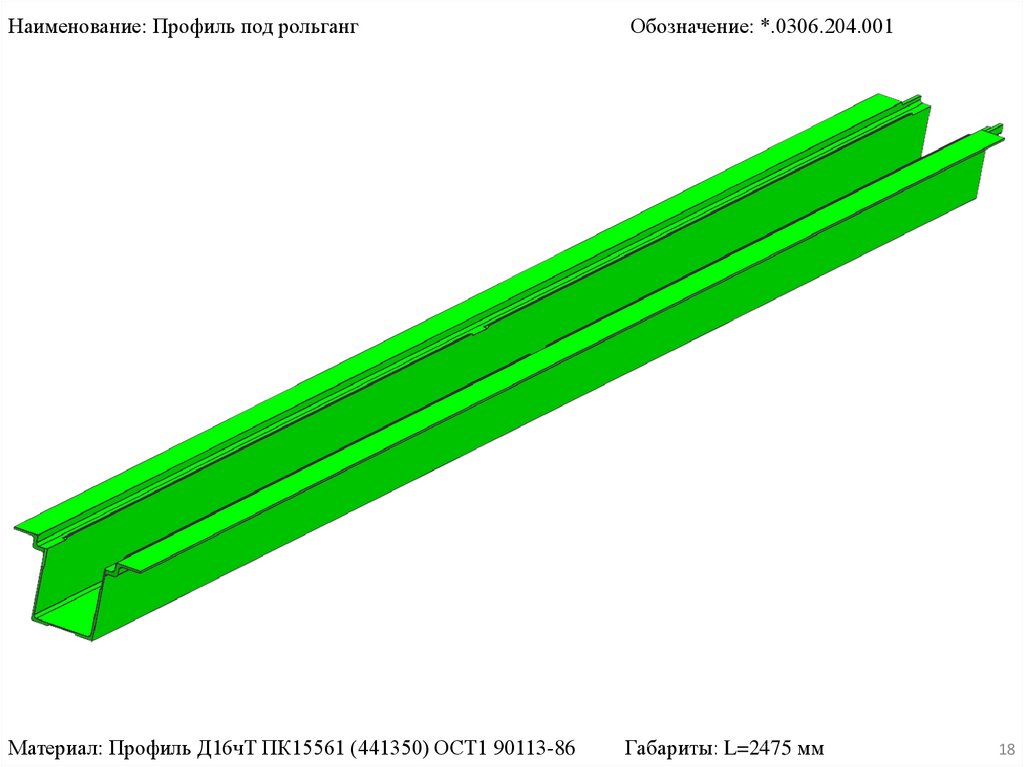

18.

Наименование: Профиль под рольганг
Обозначение: *.0306.204.001
Материал: Профиль Д16чТ ПК15561 (441350) ОСТ1 90113-86
Габариты: L=2475 мм
18

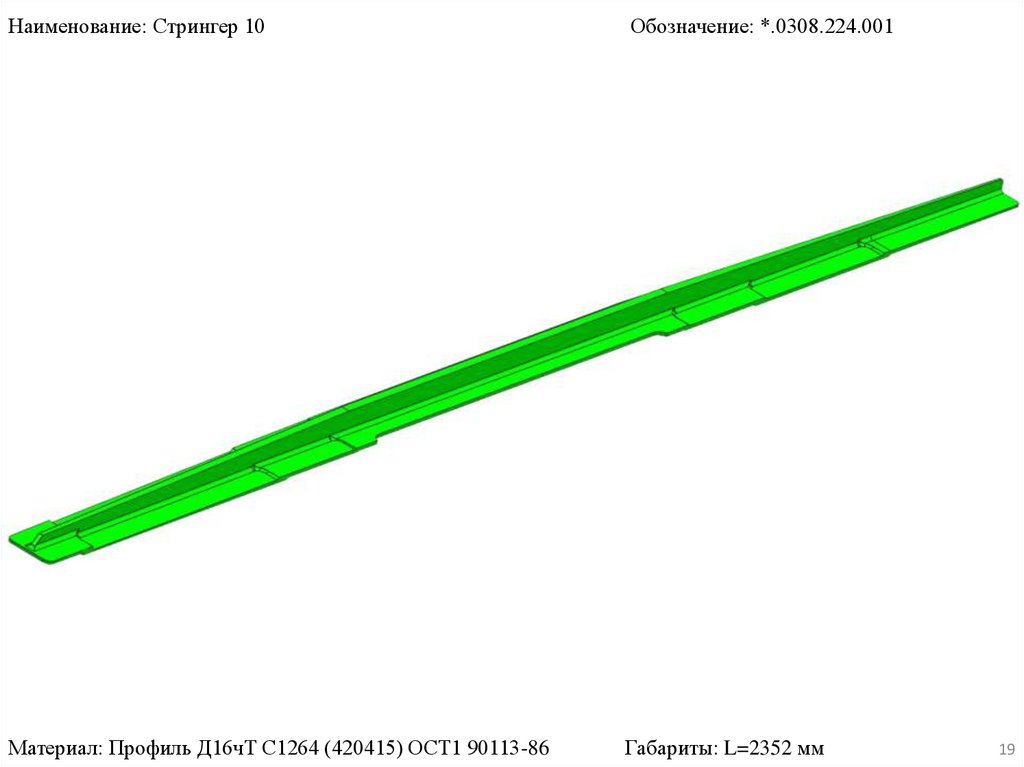

19.

Наименование: Стрингер 10
Обозначение: *.0308.224.001
Материал: Профиль Д16чТ С1264 (420415) ОСТ1 90113-86
Габариты: L=2352 мм
19

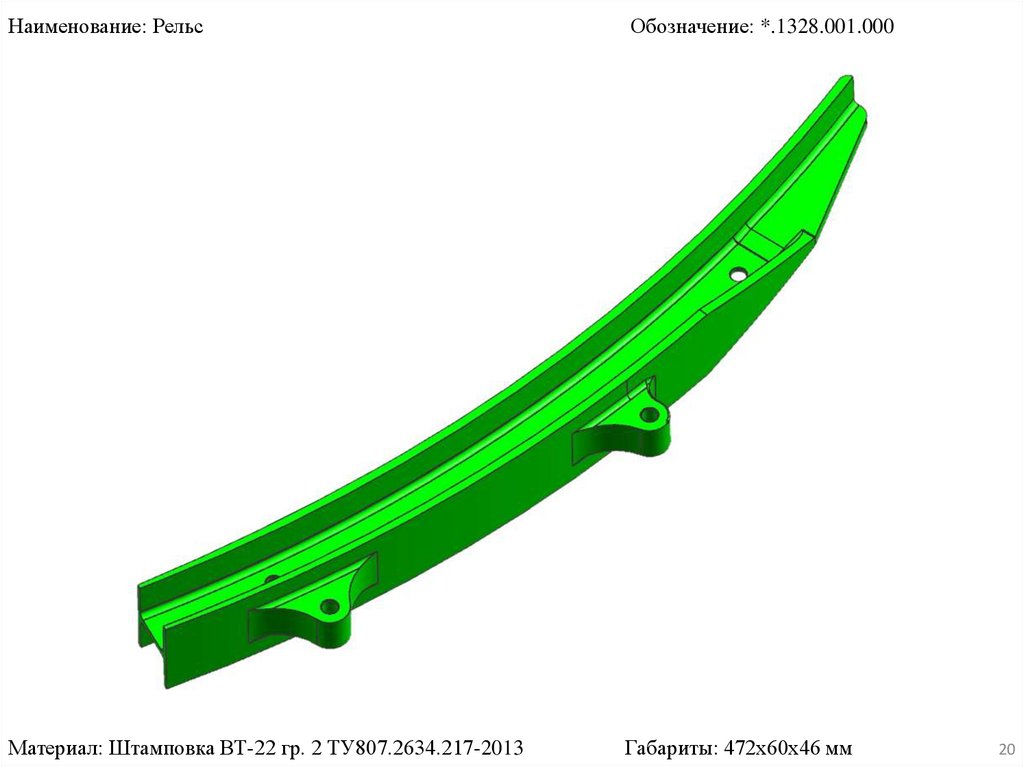

20.

Наименование: Рельс
Обозначение: *.1328.001.000
Материал: Штамповка ВТ-22 гр. 2 ТУ807.2634.217-2013
Габариты: 472х60х46 мм
20

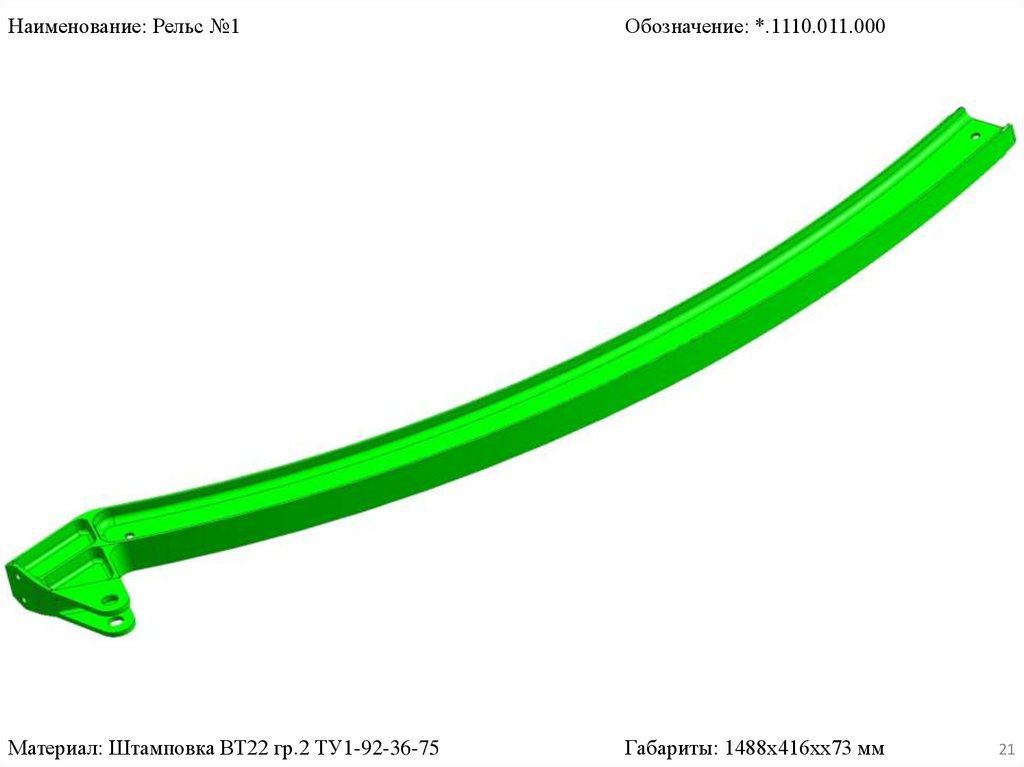

21.

Наименование: Рельс №1
Обозначение: *.1110.011.000
Материал: Штамповка ВТ22 гр.2 ТУ1-92-36-75
Габариты: 1488х416хх73 мм
21

22.

Наименование: Фитинг
Обозначение: *.2143.029.001
Материал: Штамповка АК6Т1 гр.2 ОСТ1 90073-85
Габариты: 107х118х852 мм
22

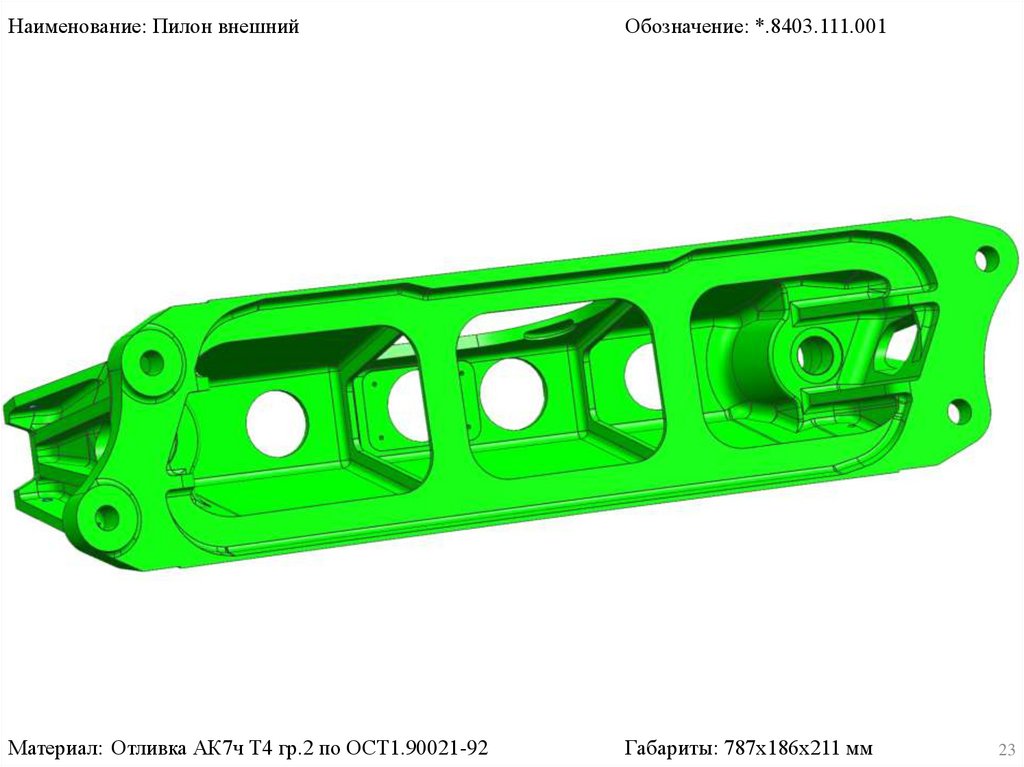

23.

Наименование: Пилон внешний
Обозначение: *.8403.111.001
Материал: Отливка АК7ч Т4 гр.2 по ОСТ1.90021-92
Габариты: 787х186х211 мм
23

24.

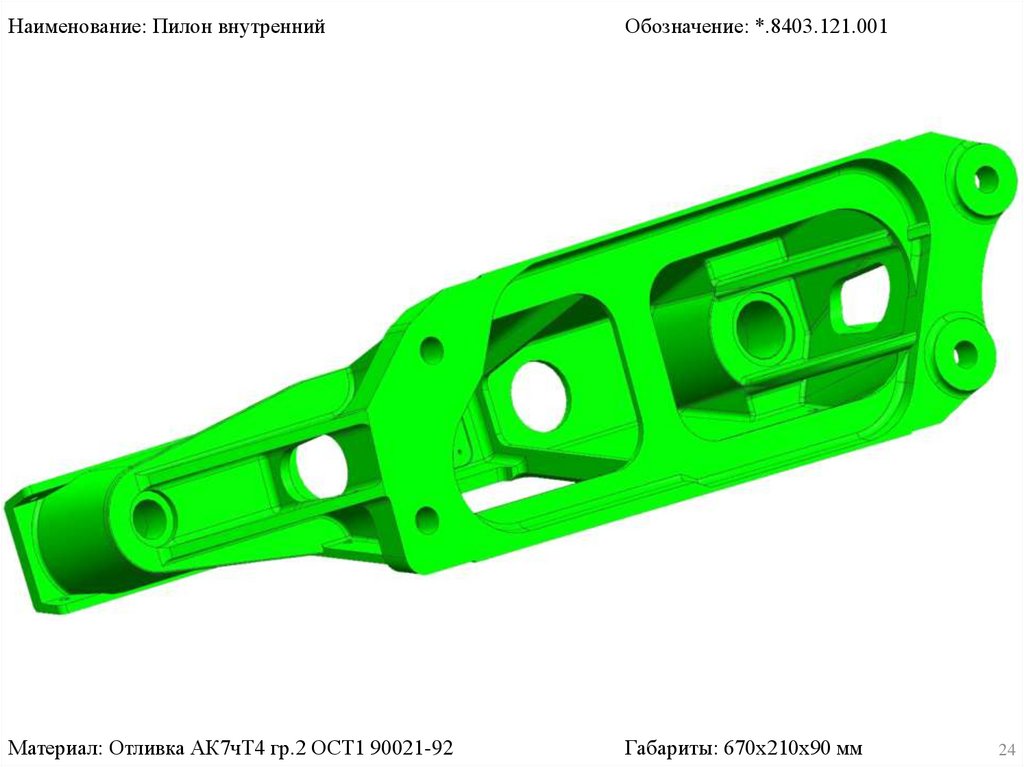

Наименование: Пилон внутренний
Обозначение: *.8403.121.001
Материал: Отливка АК7чТ4 гр.2 ОСТ1 90021-92
Габариты: 670х210х90 мм
24

25.

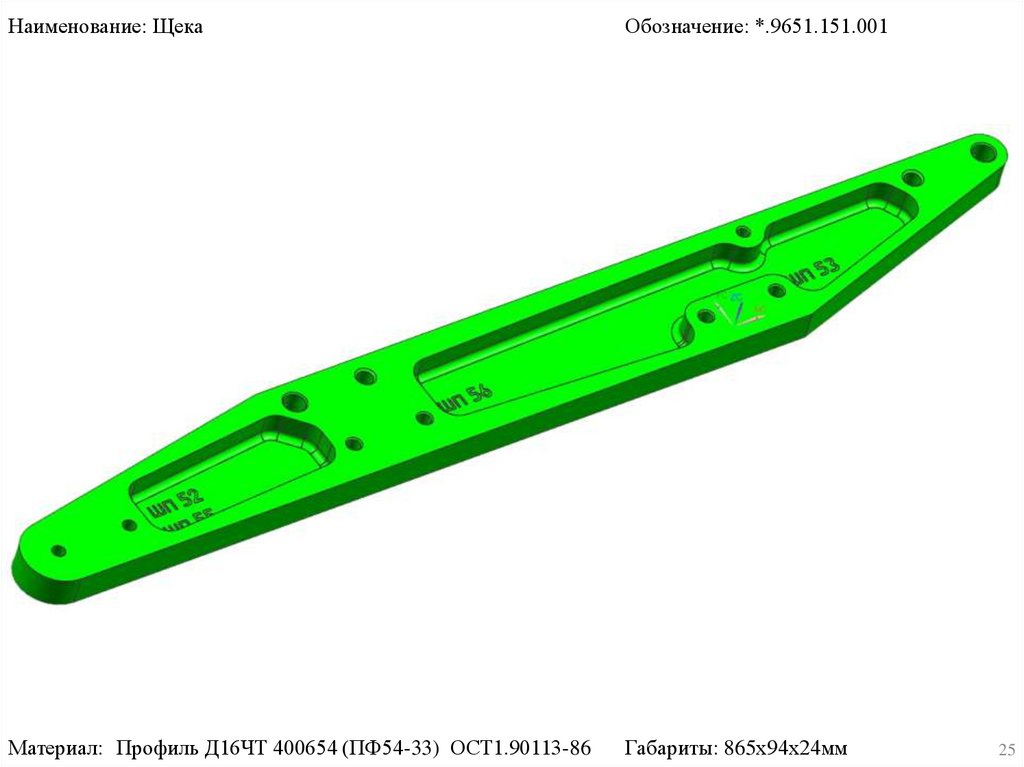

Наименование: Щека
Обозначение: *.9651.151.001
Материал: Профиль Д16ЧТ 400654 (ПФ54-33) ОСТ1.90113-86
Габариты: 865х94х24мм
25

26.

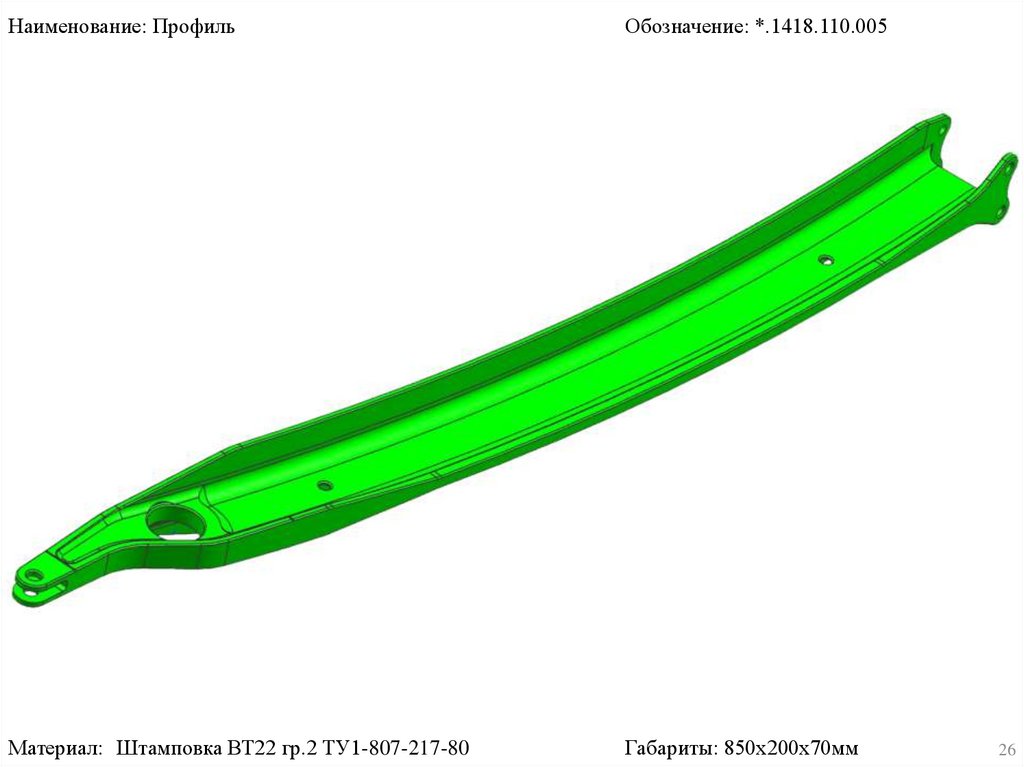

Наименование: Профиль
Обозначение: *.1418.110.005
Материал: Штамповка ВТ22 гр.2 ТУ1-807-217-80
Габариты: 850х200х70мм
26

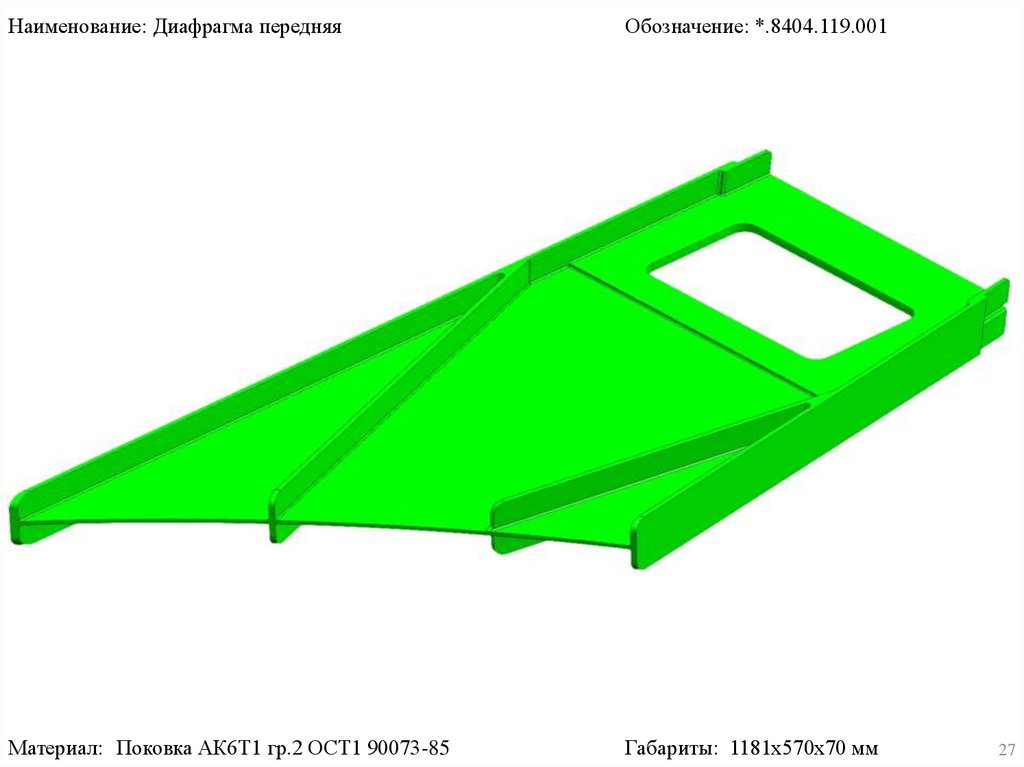

27.

Наименование: Диафрагма передняя
Обозначение: *.8404.119.001
Материал: Поковка АК6Т1 гр.2 ОСТ1 90073-85
Габариты: 1181х570х70 мм
27

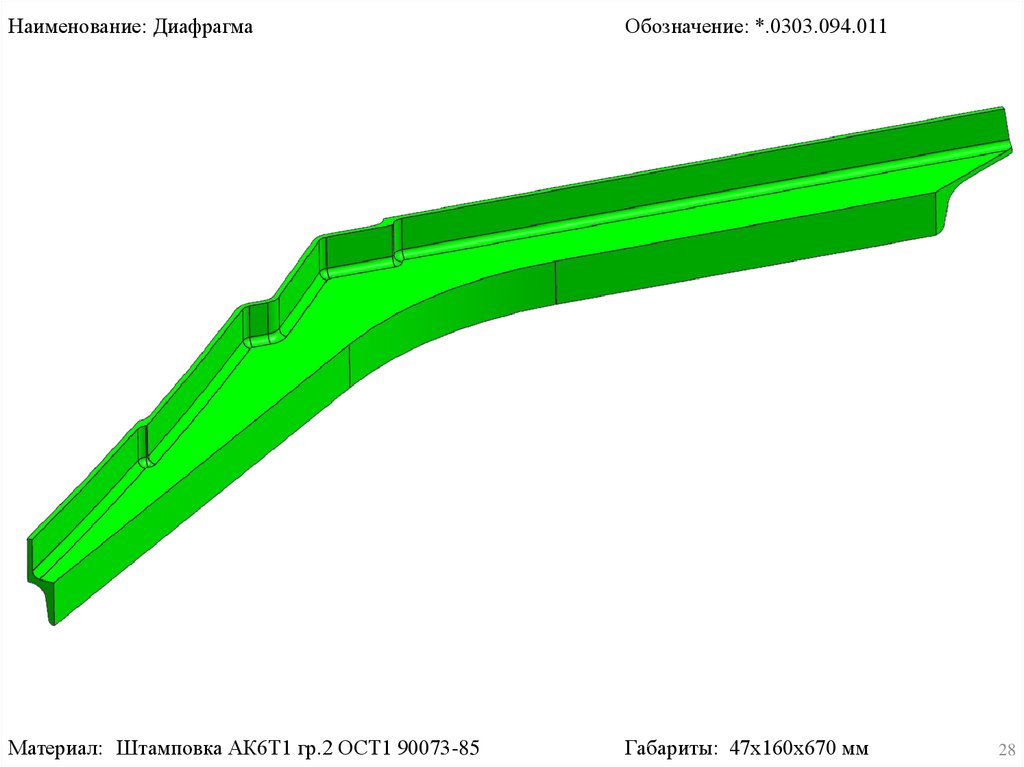

28.

Наименование: Диафрагма
Обозначение: *.0303.094.011
Материал: Штамповка АК6Т1 гр.2 ОСТ1 90073-85
Габариты: 47х160х670 мм
28

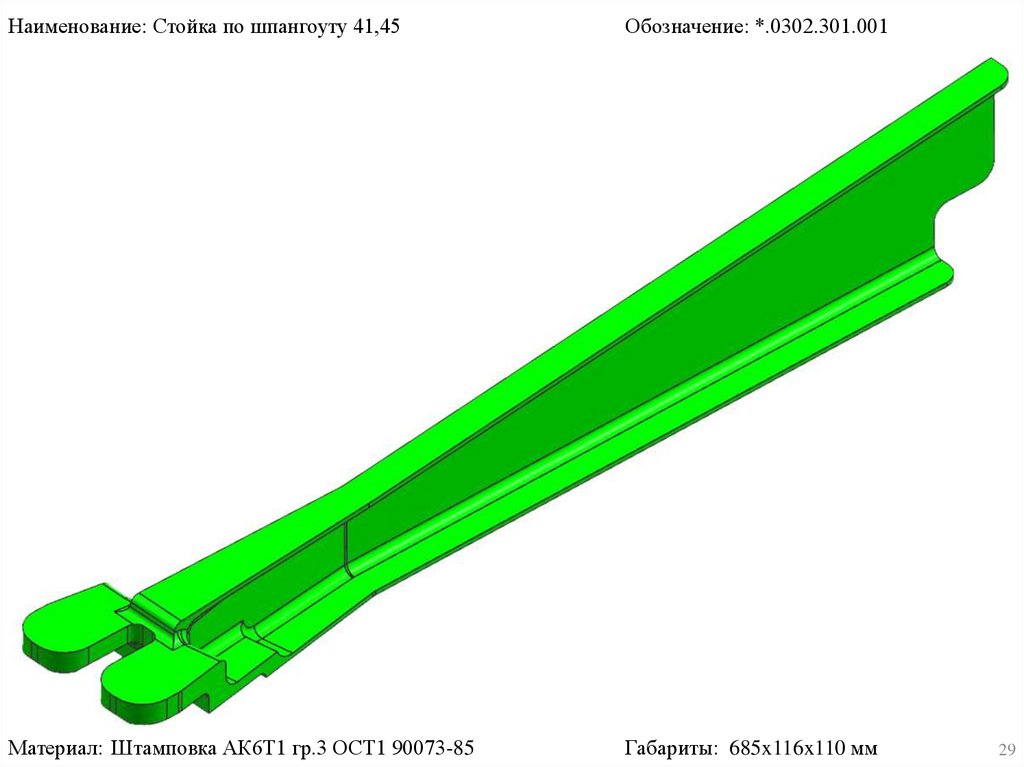

29.

Наименование: Стойка по шпангоуту 41,45
Обозначение: *.0302.301.001
Материал: Штамповка АК6Т1 гр.3 ОСТ1 90073-85
Габариты: 685x116x110 мм
29

30.

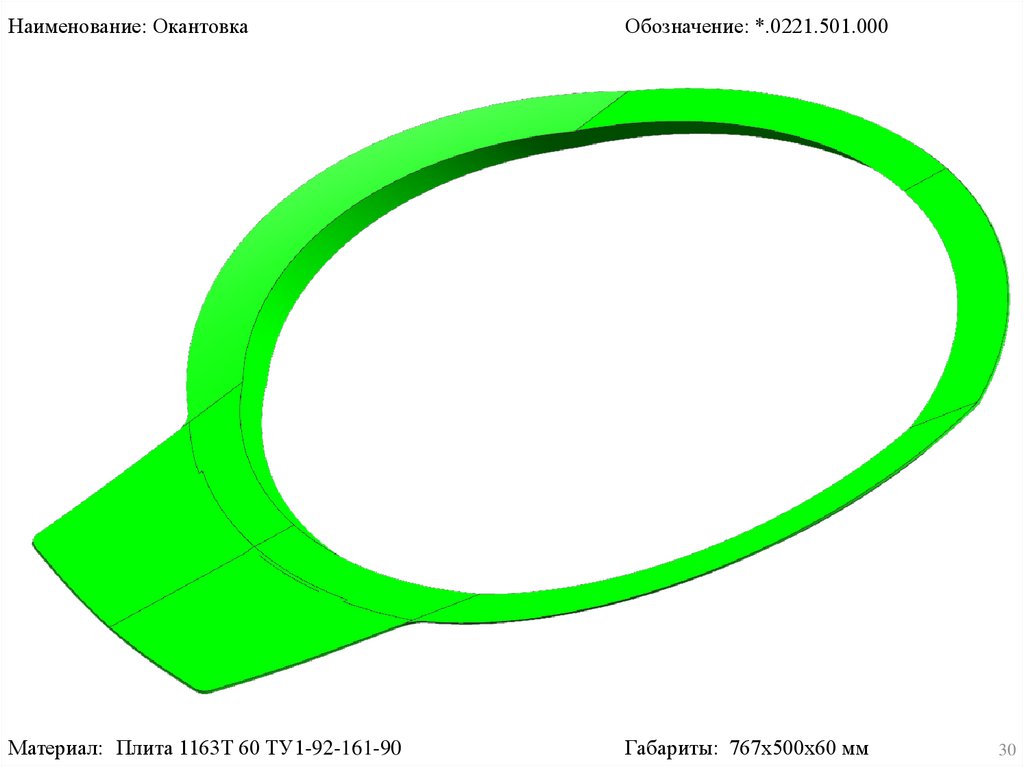

Наименование: Окантовка
Обозначение: *.0221.501.000
Материал: Плита 1163Т 60 ТУ1-92-161-90
Габариты: 767х500х60 мм
30

31.

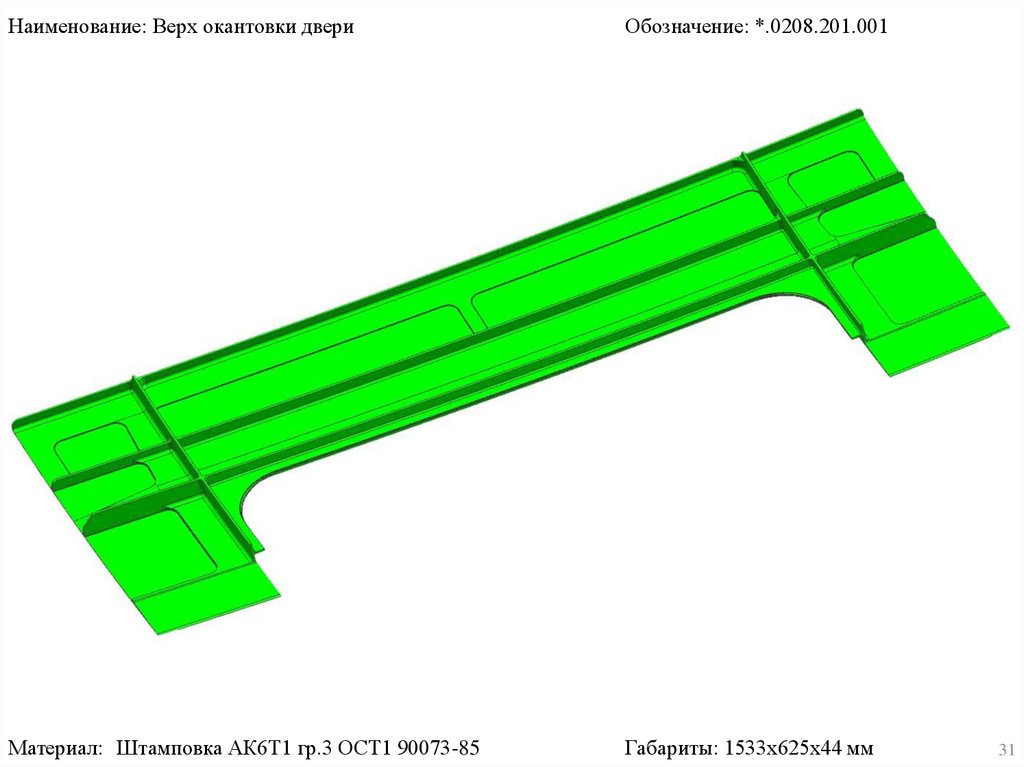

Наименование: Верх окантовки двери
Обозначение: *.0208.201.001
Материал: Штамповка АК6Т1 гр.3 ОСТ1 90073-85
Габариты: 1533х625х44 мм
31

32.

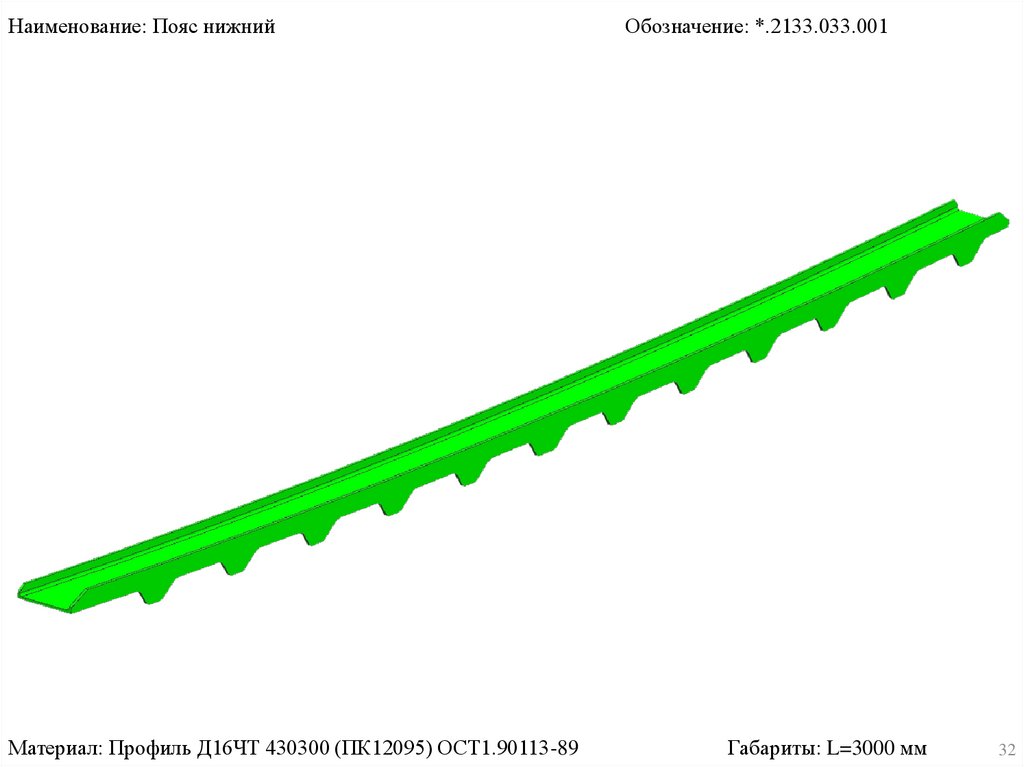

Наименование: Пояс нижний
Материал: Профиль Д16ЧТ 430300 (ПК12095) ОСТ1.90113-89
Обозначение: *.2133.033.001
Габариты: L=3000 мм
32

33.

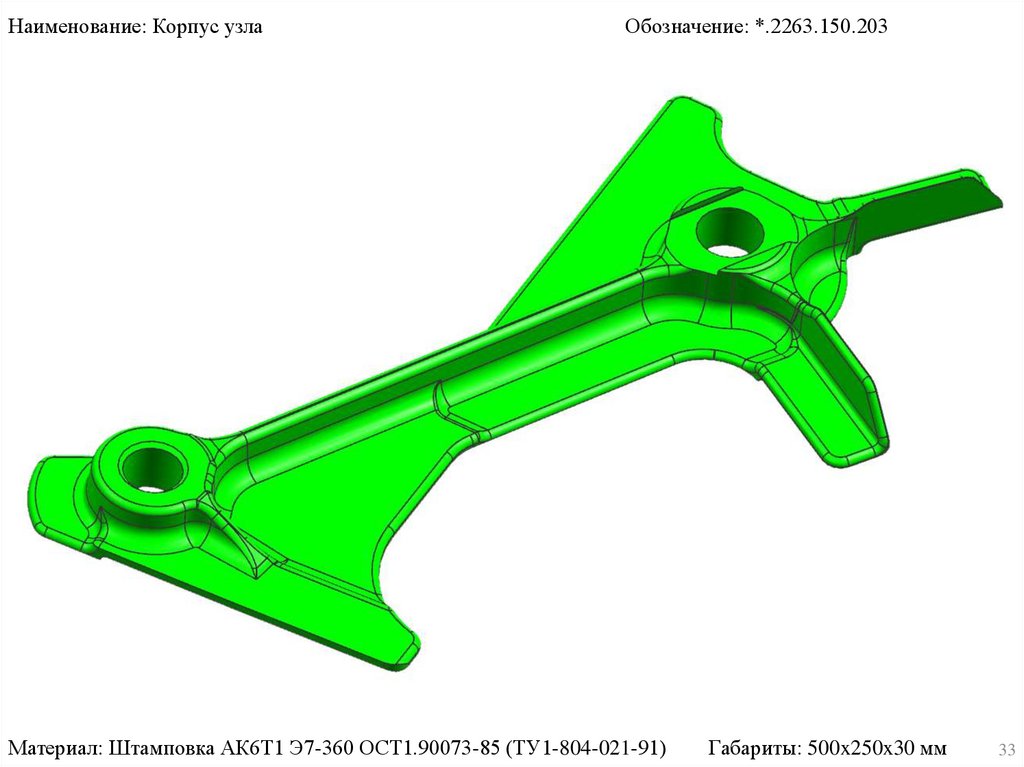

Наименование: Корпус узла
Обозначение: *.2263.150.203
Материал: Штамповка АК6Т1 Э7-360 ОСТ1.90073-85 (ТУ1-804-021-91)
Габариты: 500x250x30 мм
33

34.

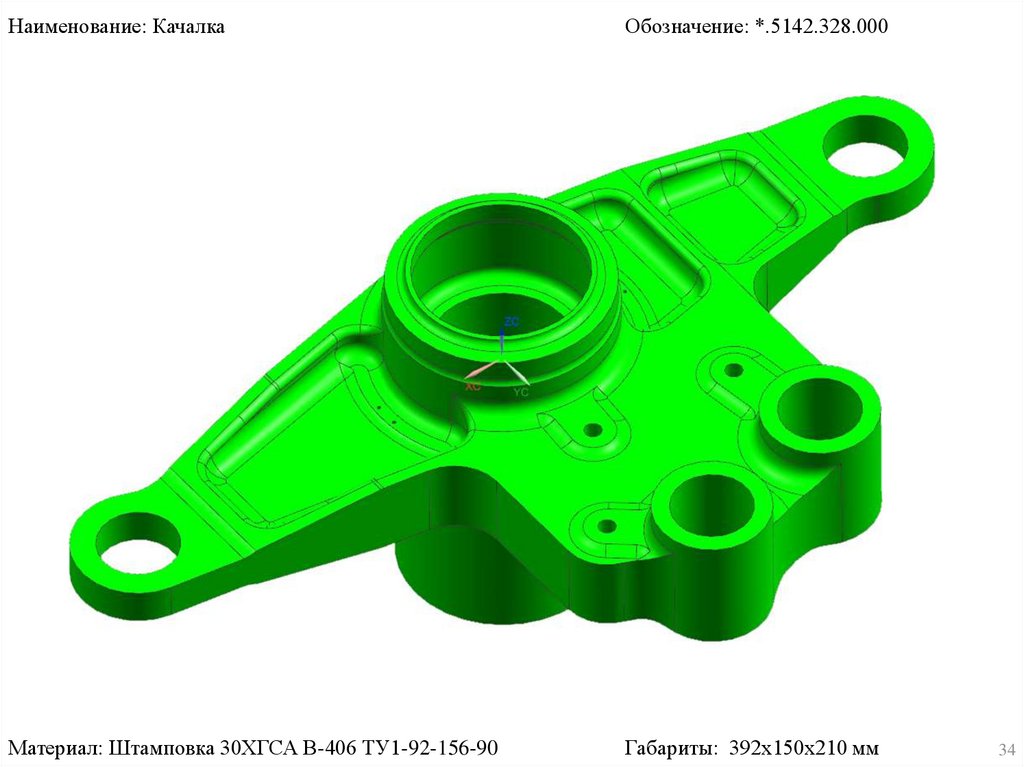

Наименование: Качалка
Обозначение: *.5142.328.000
Материал: Штамповка 30ХГСА В-406 ТУ1-92-156-90
Габариты: 392х150х210 мм
34

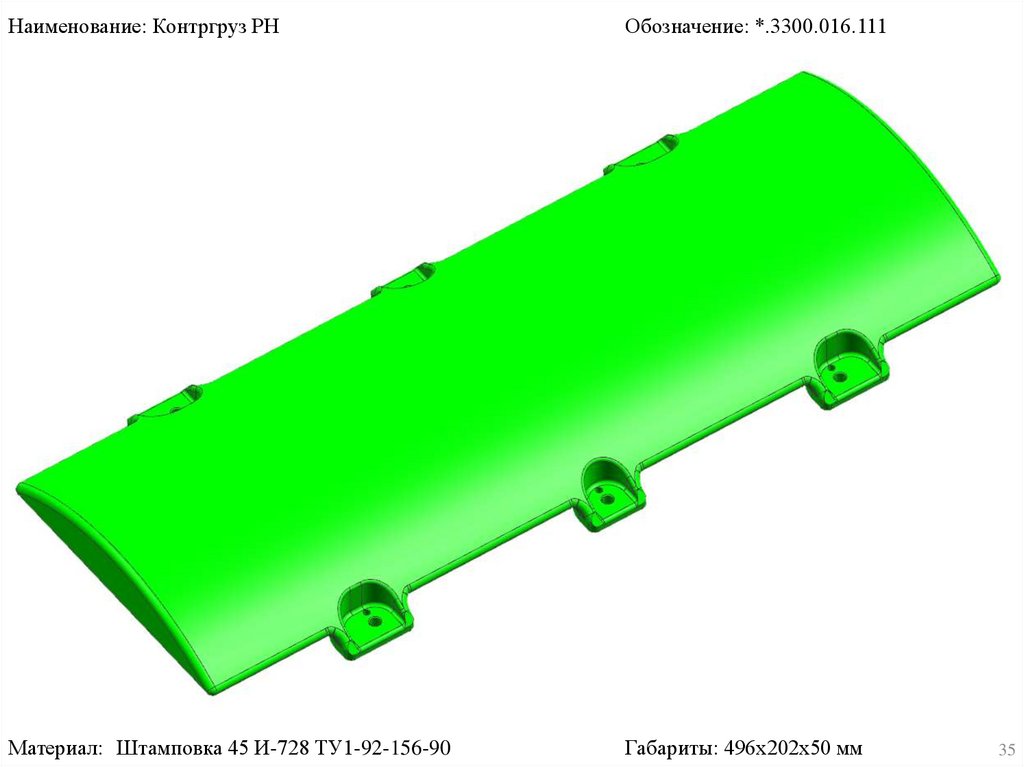

35.

Наименование: Контргруз РН
Обозначение: *.3300.016.111
Материал: Штамповка 45 И-728 ТУ1-92-156-90
Габариты: 496х202х50 мм
35

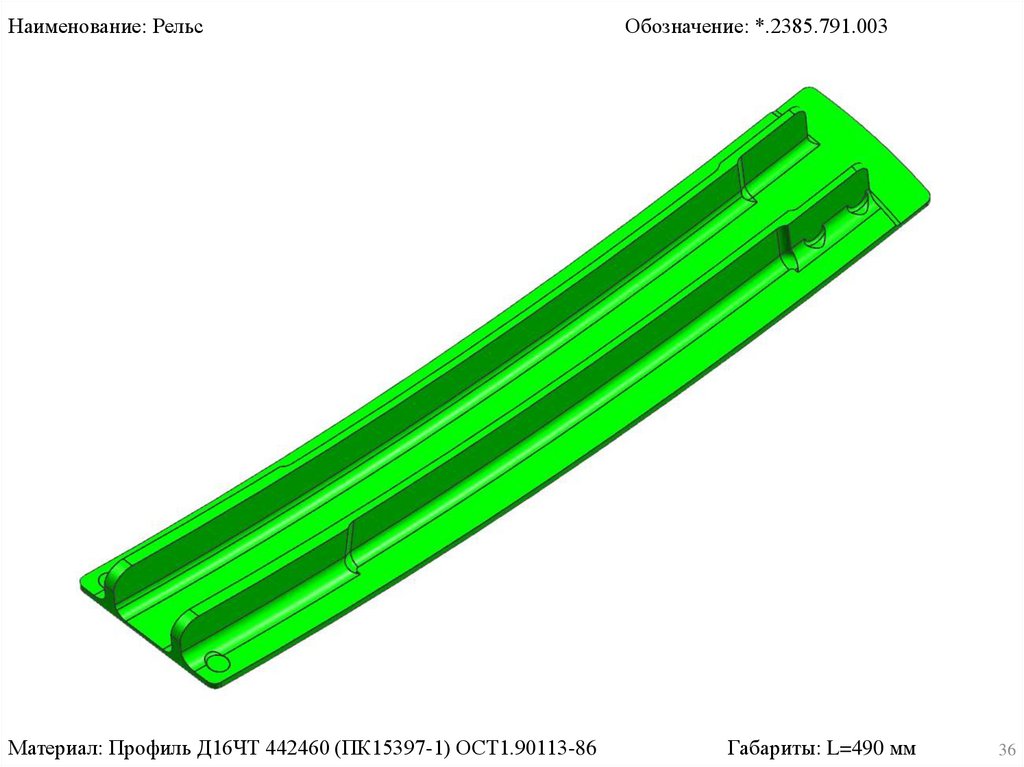

36.

Наименование: Рельс
Материал: Профиль Д16ЧТ 442460 (ПК15397-1) ОСТ1.90113-86
Обозначение: *.2385.791.003
Габариты: L=490 мм
36
