Мера углов в артиллерии

1.

Тольяттинский
Государственный университет
Военный учебный центр

2.

Тема № 1.
Мера углов в артиллерии.
2

3.

ЛИТЕРАТУРА
3
1.Правила стрельбы и
управления огнем-2020, ч.I;
2. Курс подготовки
артиллерии-2017.
3.Стрельба и управление
огнем артиллерии.
Учебник. ч. I, МВАА;
4.Стрельба и управление
огнем артиллерии.
Учебник. ч. II, МВАА;
5. Стрельба и управление
огнем артиллерии.
Учебник. ч. III, МВАА.
3

4.

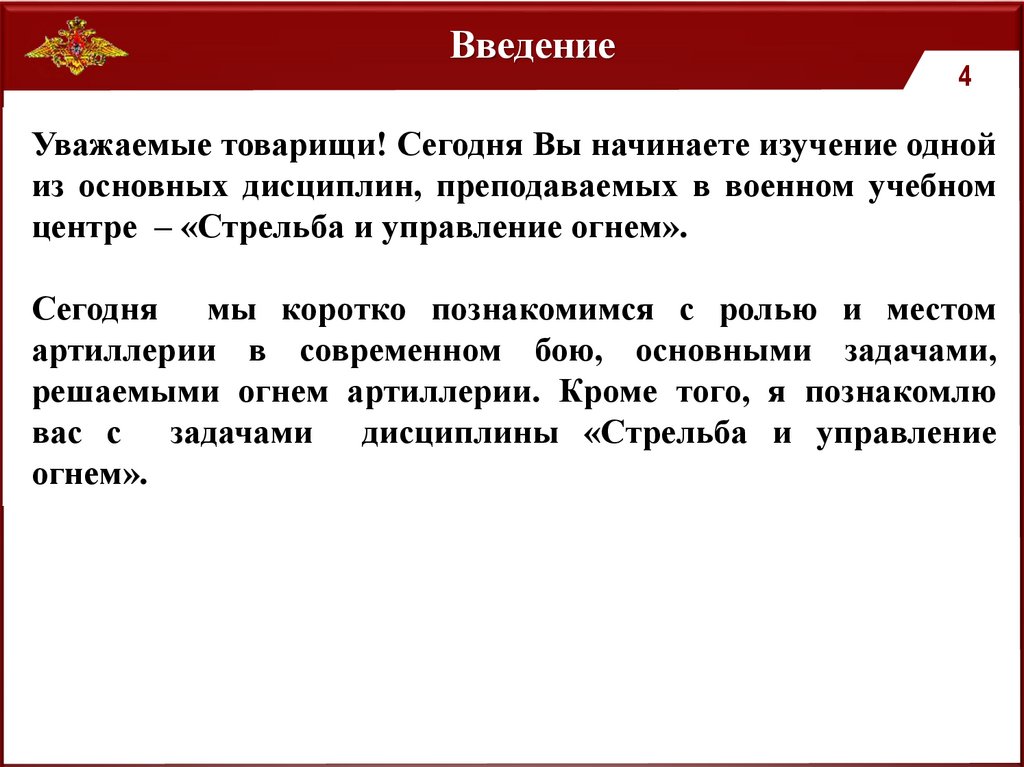

Введение
4
Уважаемые товарищи! Сегодня Вы начинаете изучение одной
из основных дисциплин, преподаваемых в военном учебном
центре – «Стрельба и управление огнем».
Сегодня мы коротко познакомимся с ролью и местом
артиллерии в современном бою, основными задачами,
решаемыми огнем артиллерии. Кроме того, я познакомлю
вас с задачами дисциплины «Стрельба и управление
огнем».
4

5.

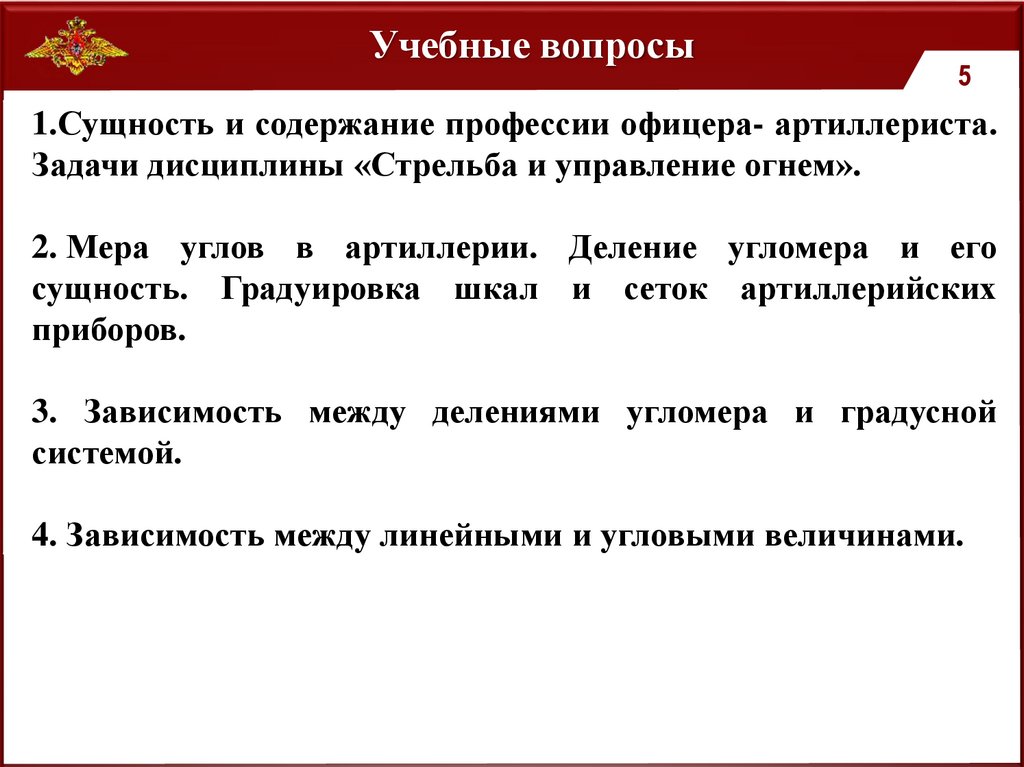

Учебные вопросы
5
1.Сущность и содержание профессии офицера- артиллериста.
Задачи дисциплины «Стрельба и управление огнем».
2. Мера углов в артиллерии. Деление угломера и его
сущность. Градуировка шкал и сеток артиллерийских
приборов.
3. Зависимость между делениями угломера и градусной
системой.
4. Зависимость между линейными и угловыми величинами.
5

6.

1-й учебный вопрос
6
1. Сущность и содержание профессии
офицера-артиллериста.
Задачи дисциплины «Стрельба и
управление огнем».
6

7.

7

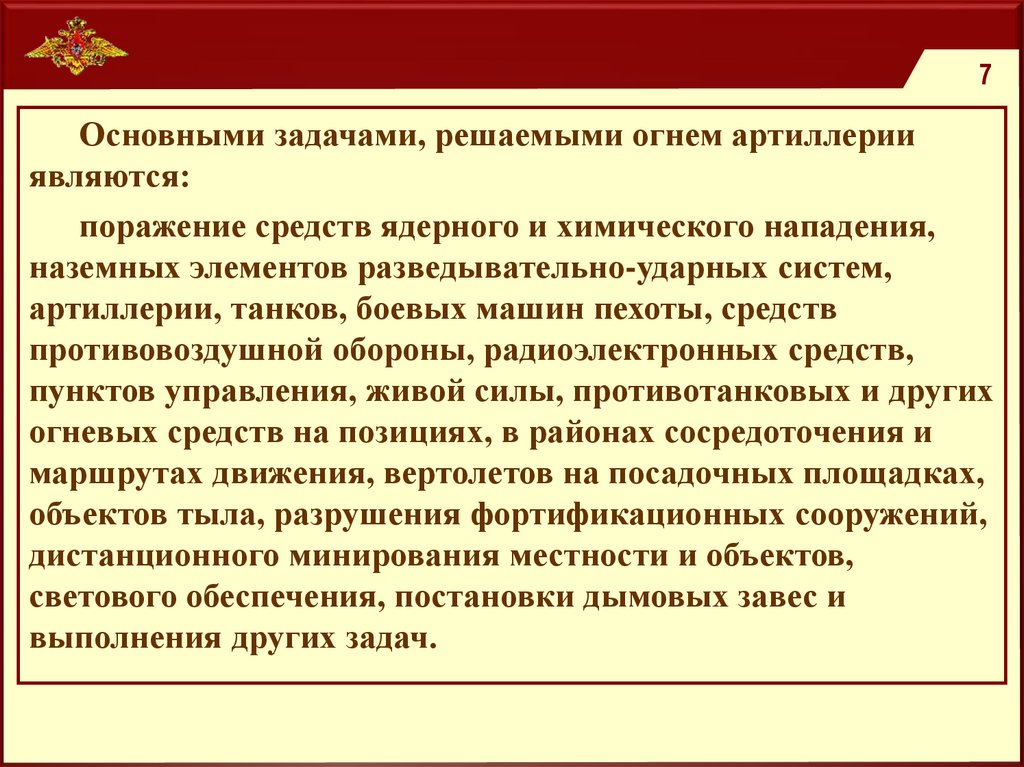

Основными задачами, решаемыми огнем артиллерии
являются:
поражение средств ядерного и химического нападения,
наземных элементов разведывательно-ударных систем,
артиллерии, танков, боевых машин пехоты, средств
противовоздушной обороны, радиоэлектронных средств,
пунктов управления, живой силы, противотанковых и других
огневых средств на позициях, в районах сосредоточения и
маршрутах движения, вертолетов на посадочных площадках,
объектов тыла, разрушения фортификационных сооружений,
дистанционного минирования местности и объектов,
светового обеспечения, постановки дымовых завес и
выполнения других задач.

8.

8

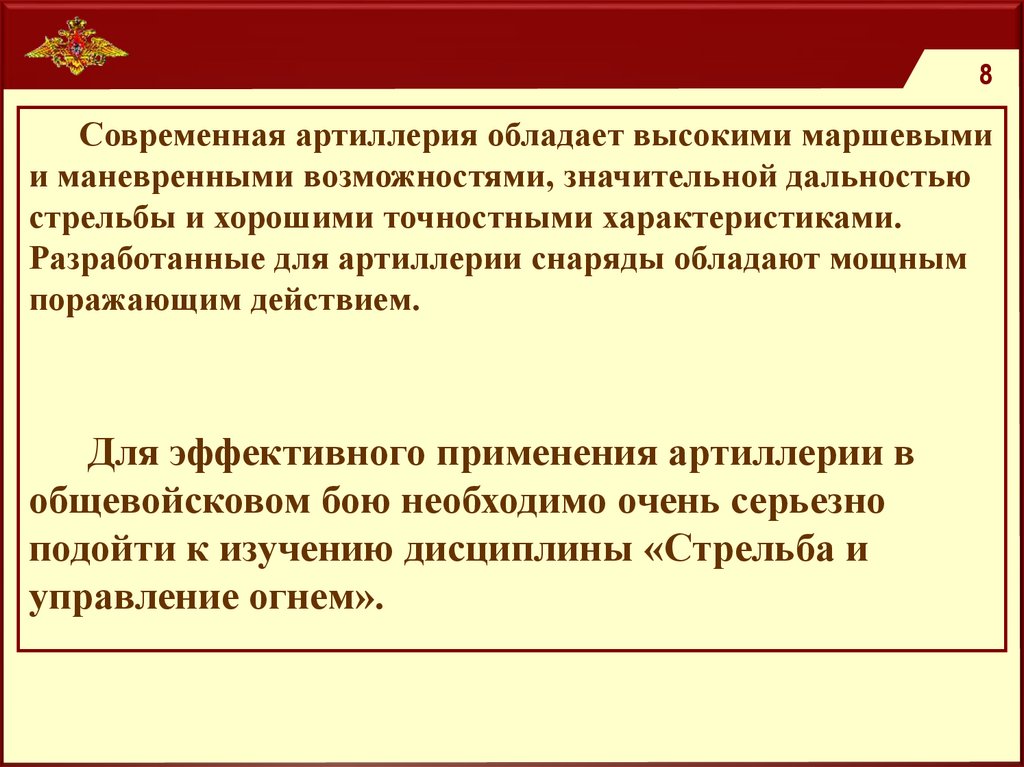

Современная артиллерия обладает высокими маршевыми
и маневренными возможностями, значительной дальностью
стрельбы и хорошими точностными характеристиками.
Разработанные для артиллерии снаряды обладают мощным
поражающим действием.
Для эффективного применения артиллерии в
общевойсковом бою необходимо очень серьезно
подойти к изучению дисциплины «Стрельба и
управление огнем».

9.

9
Главным содержанием боевых действий артиллерии - является
поражение противника огнем артиллерии.
Огонь артиллерии должен быть эффективным.
Эффективность огня артиллерии достигается:
- своевременностью;
- точностью;
- внезапностью огня;
- назначением целесообразного способа выполнения
огневой задачи

10.

10

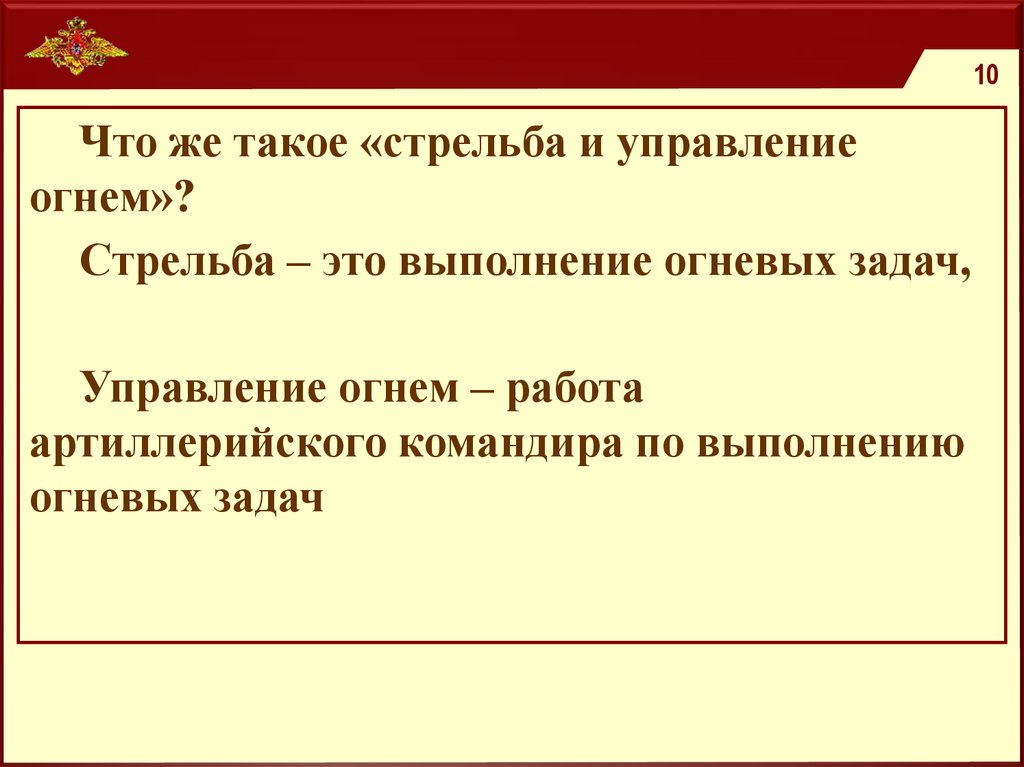

Что же такое «стрельба и управление
огнем»?
Стрельба – это выполнение огневых задач,
Управление огнем – работа
артиллерийского командира по выполнению
огневых задач

11.

11

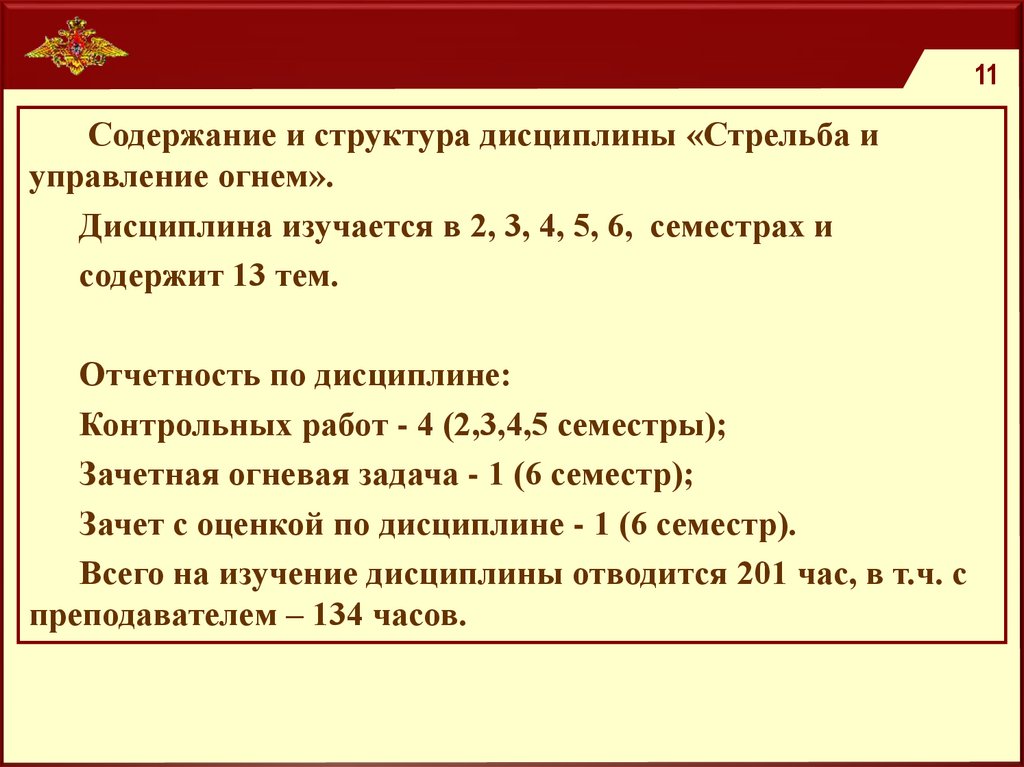

Содержание и структура дисциплины «Стрельба и
управление огнем».
Дисциплина изучается в 2, 3, 4, 5, 6, семестрах и
содержит 13 тем.
Отчетность по дисциплине:
Контрольных работ - 4 (2,3,4,5 семестры);
Зачетная огневая задача - 1 (6 семестр);
Зачет с оценкой по дисциплине - 1 (6 семестр).
Всего на изучение дисциплины отводится 201 час, в т.ч. с
преподавателем – 134 часов.

12.

12

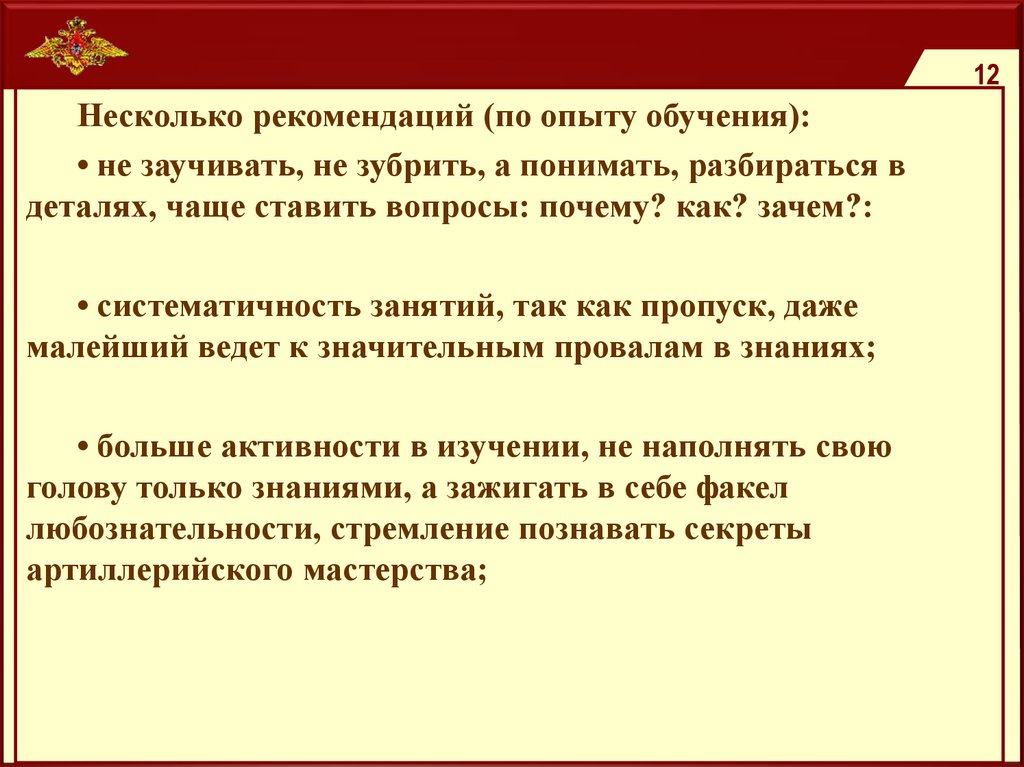

Несколько рекомендаций (по опыту обучения):
• не заучивать, не зубрить, а понимать, разбираться в
деталях, чаще ставить вопросы: почему? как? зачем?:
• систематичность занятий, так как пропуск, даже
малейший ведет к значительным провалам в знаниях;
• больше активности в изучении, не наполнять свою
голову только знаниями, а зажигать в себе факел
любознательности, стремление познавать секреты
артиллерийского мастерства;

13.

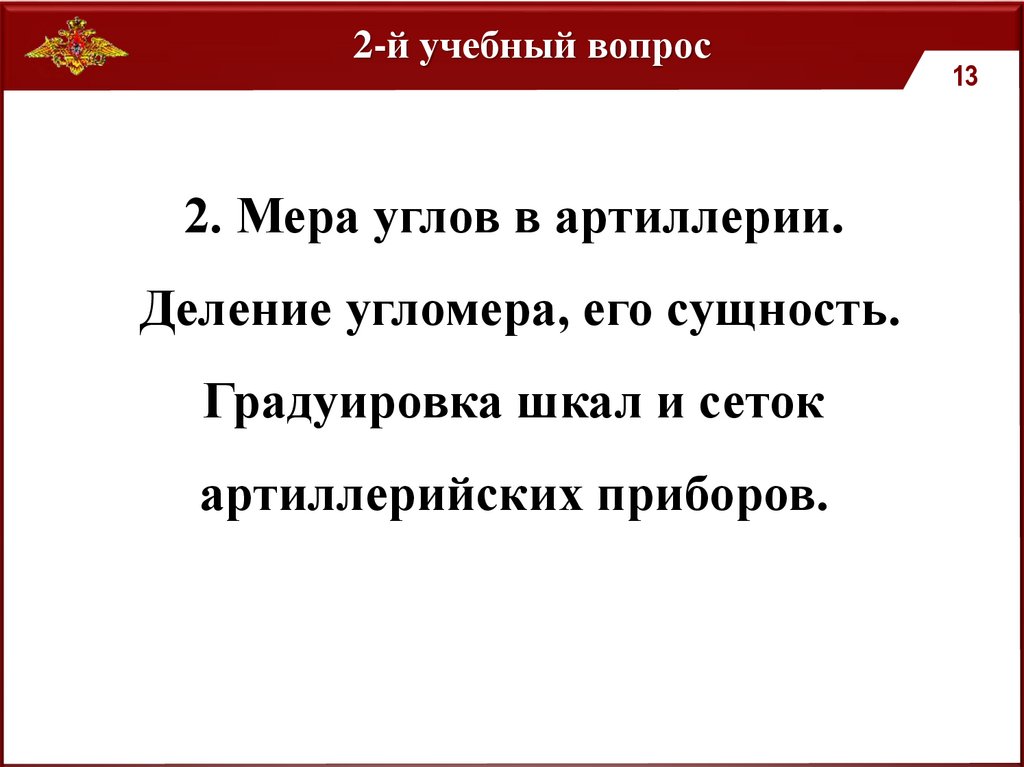

2-й учебный вопрос
13
2. Мера углов в артиллерии.
Деление угломера, его сущность.
Градуировка шкал и сеток
артиллерийских приборов.
13

14.

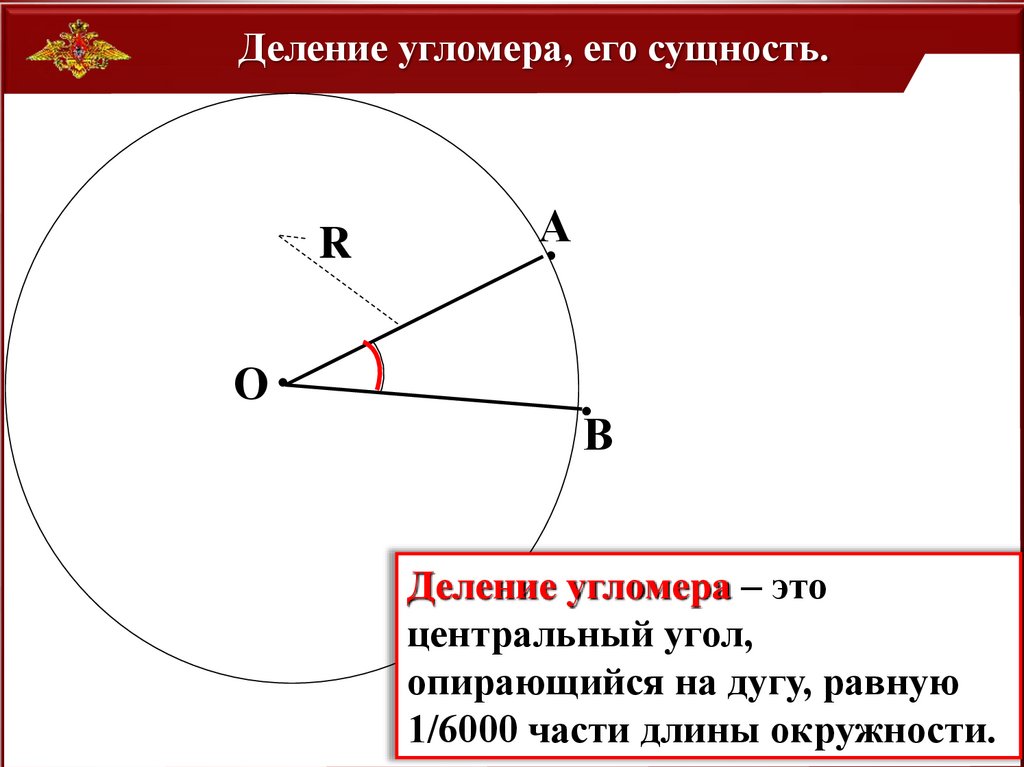

Деление угломера, его сущность.
R
О
14
А
В
Деление угломера – это
центральный угол,
опирающийся на дугу, равную
1/6000 части длины окружности.
14

15.

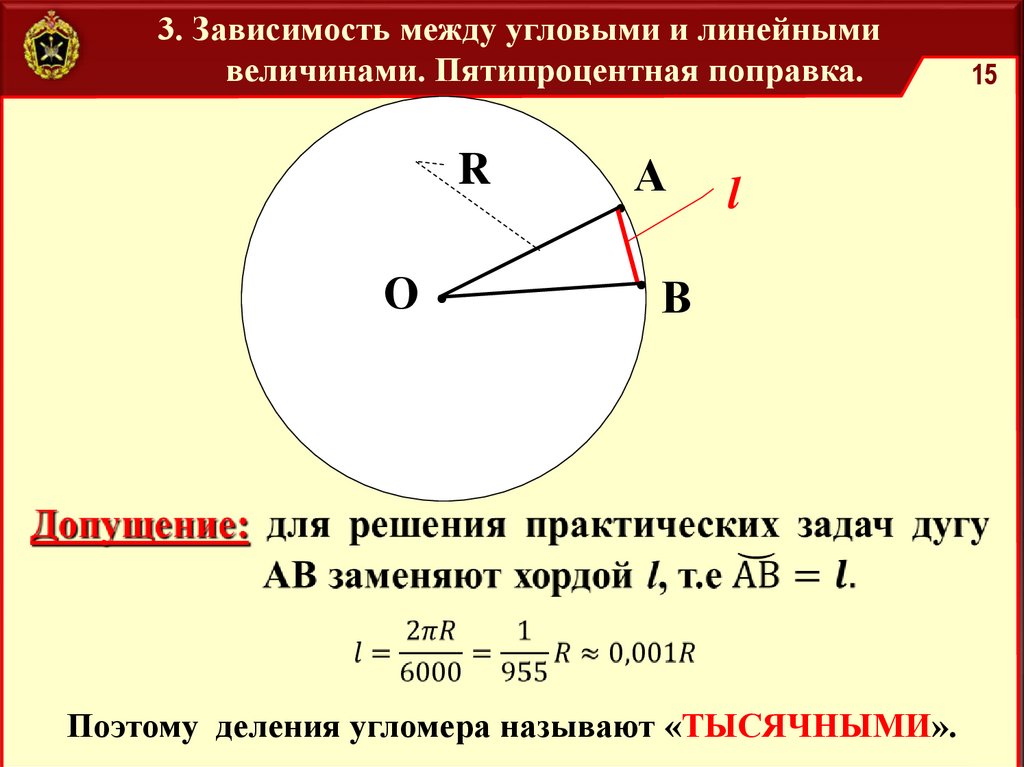

3. Зависимость между угловыми и линейными
величинами. Пятипроцентная поправка.
R
О
А
l
В
Поэтому деления угломера называют «ТЫСЯЧНЫМИ».
15

16.

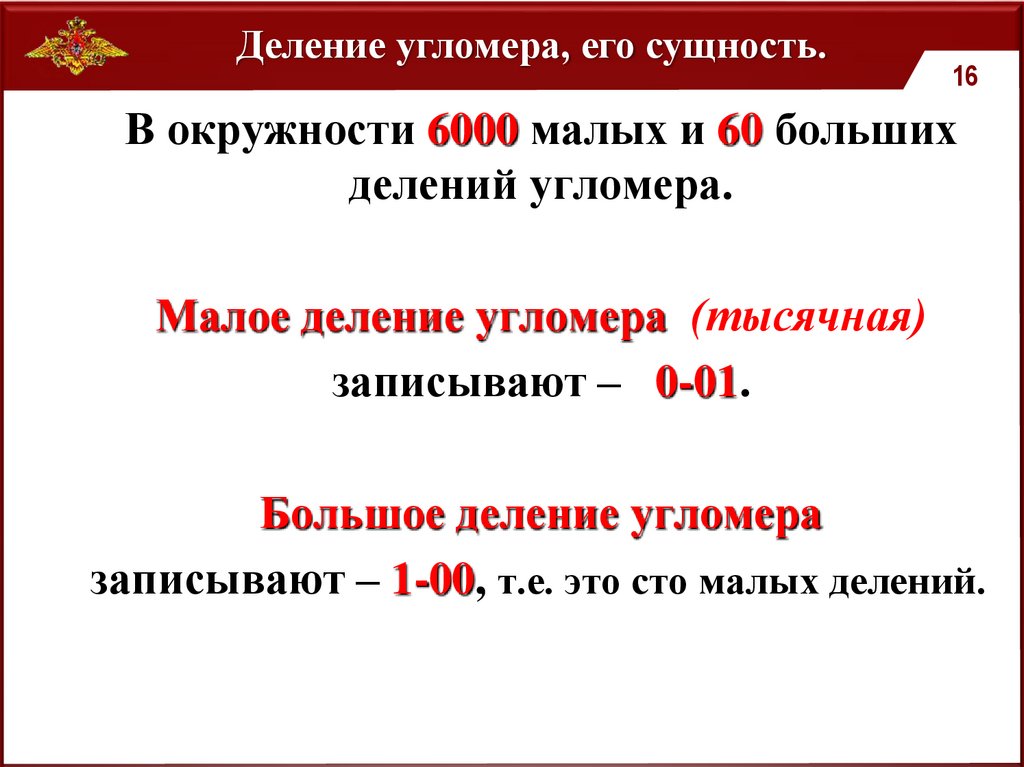

Деление угломера, его сущность.
16
В окружности 6000 малых и 60 больших
делений угломера.
Малое деление угломера (тысячная)
записывают – 0-01.
Большое деление угломера
записывают – 1-00, т.е. это сто малых делений.
16

17.

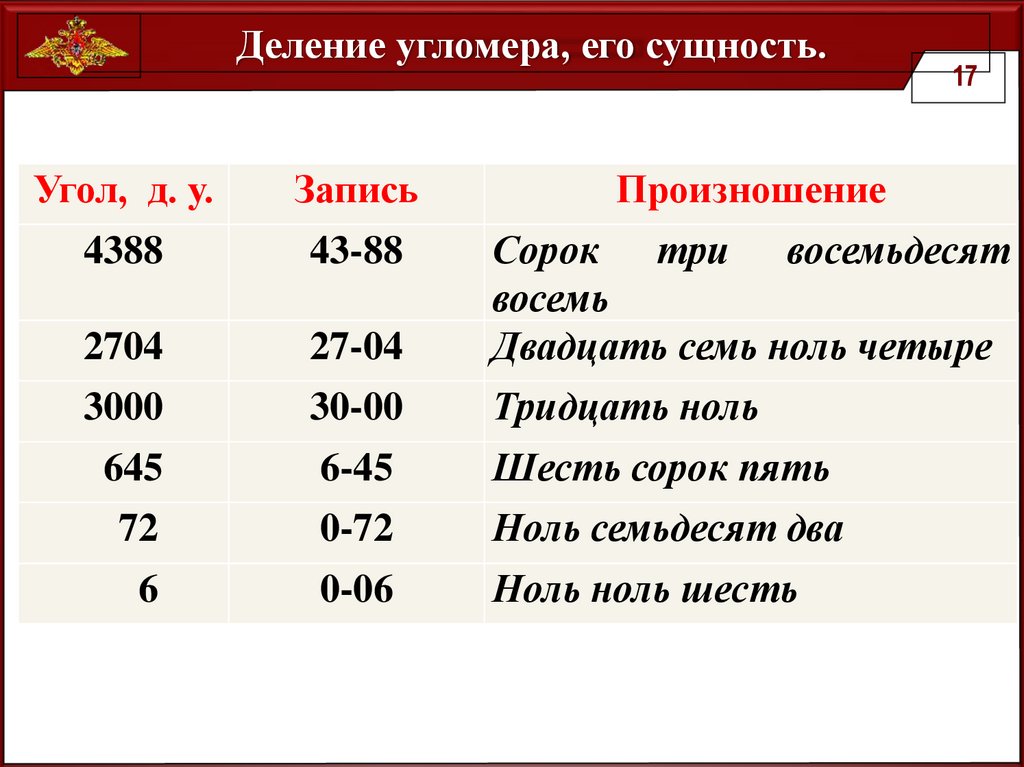

Деление угломера, его сущность.
17
Угол, д. у.
Запись
Произношение
4388
43-88
2704
27-04
Сорок три восемьдесят
восемь
Двадцать семь ноль четыре
3000
30-00
Тридцать ноль
645
6-45
Шесть сорок пять
72
0-72
Ноль семьдесят два
6
0-06
Ноль ноль шесть
17

18.

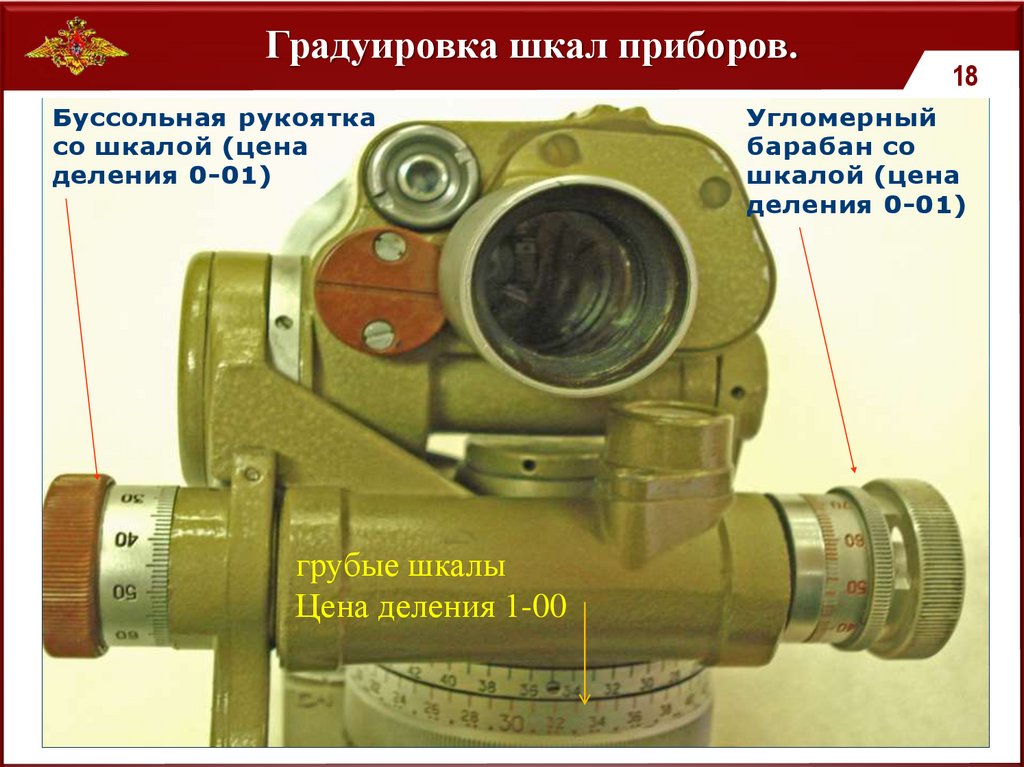

Градуировка шкал приборов.
Буссольная рукоятка
со шкалой (цена
деления 0-01)
18
Угломерный
барабан со
шкалой (цена
деления 0-01)
грубые шкалы
Цена деления 1-00
18

19.

Градуировка сеток артиллерийских приборов.
19
19

20.

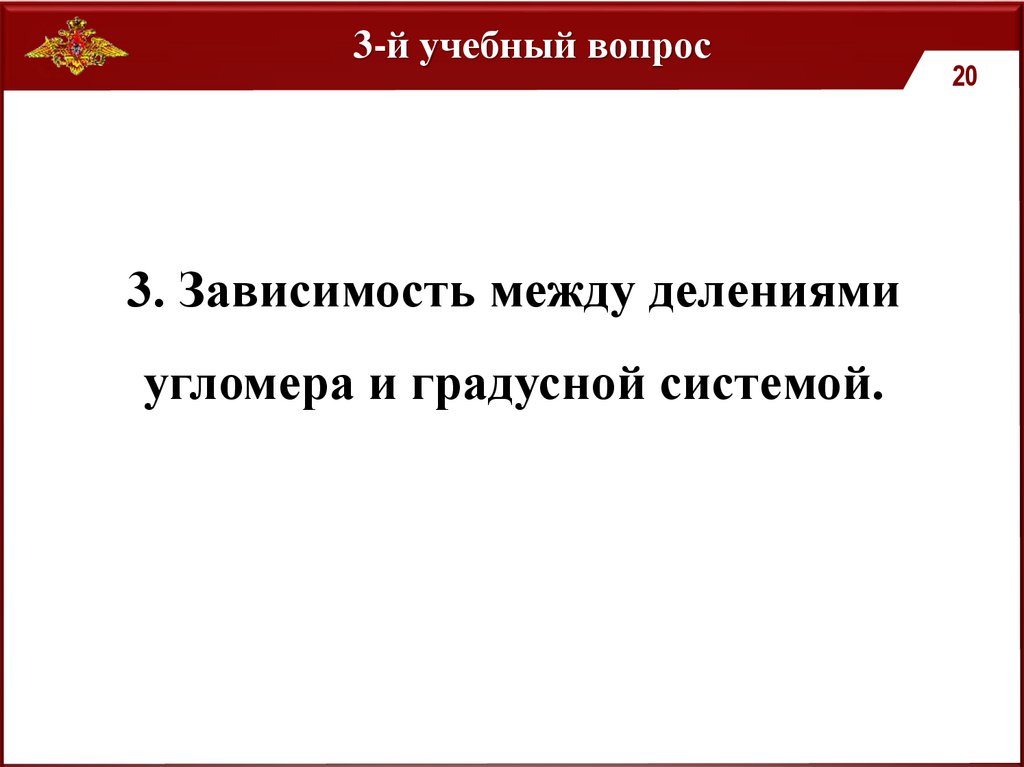

3-й учебный вопрос
20
3. Зависимость между делениями
угломера и градусной системой.
20

21.

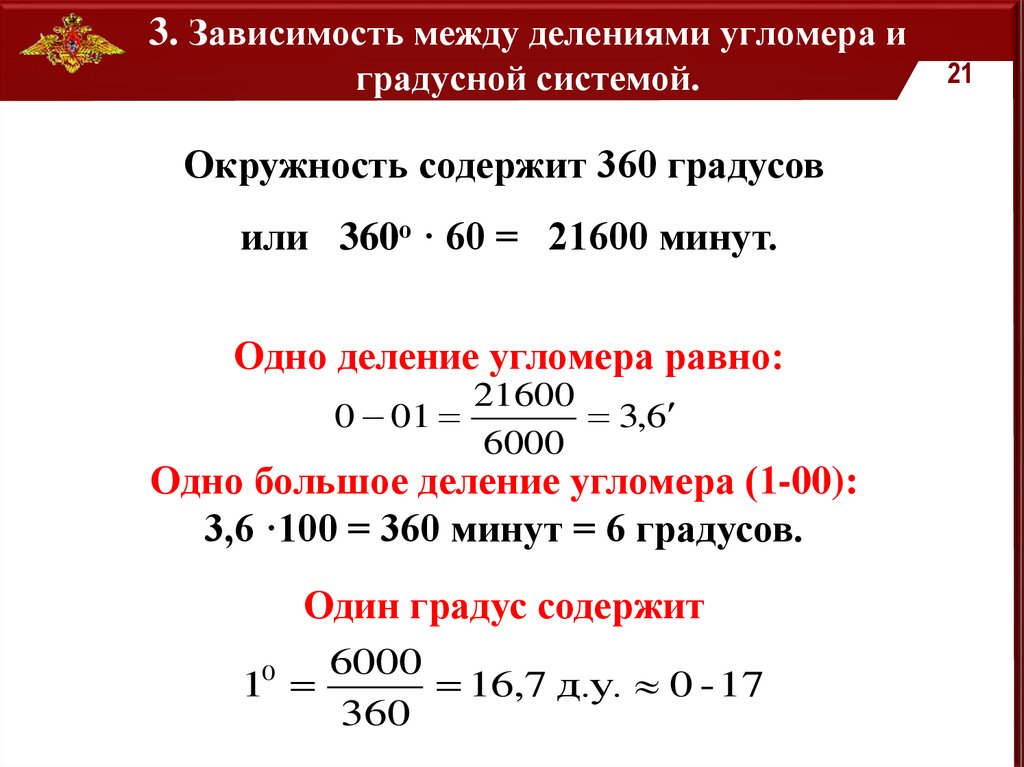

3. Зависимость между делениями угломера и
градусной системой.
21
Окружность содержит 360 градусов
или 360о · 60 = 21600 минут.
Одно деление угломера равно:
21600
0 01
3,6
6000
Одно большое деление угломера (1-00):
3,6 ·100 = 360 минут = 6 градусов.
Один градус содержит
6000
1
16,7 д.у. 0 - 17
360
0
21

22.

3. Зависимость между делениями угломера и
градусной системой.
Угол в градусах,
минутах
360о
180о
90о
45о
6о
3,6′
22
Угол в делениях
угломера
60-00
30-00
15-00
7-50
1-00
0-01
22

23.

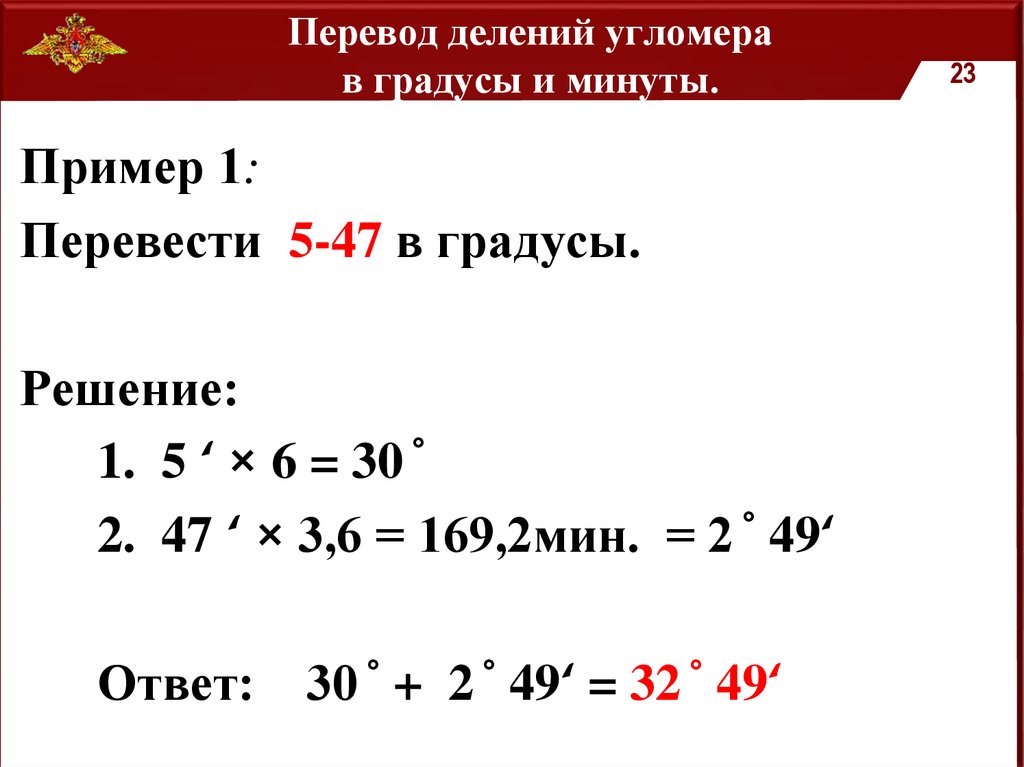

Перевод делений угломера
в градусы и минуты.
23
Пример 1:
Перевести 5-47 в градусы.
Решение:
1. 5 ‘ × 6 = 30 °
2. 47 ‘ × 3,6 = 169,2мин. = 2 ° 49‘
Ответ:
30 ° + 2 ° 49‘ = 32 ° 49‘
23

24.

Перевод делений угломера
в градусы и минуты.
24
Пример 1(второй способ):
Перевести 5-47 в градусы.
Решение:
1.
2.
5,47 6° = 32,82о или 32° + 0,82°
0,82° 60‘ = 49,2‘ ≈ 49'
3.
32° + 49' = 32°49'
Ответ:
32 ° 49‘
24

25.

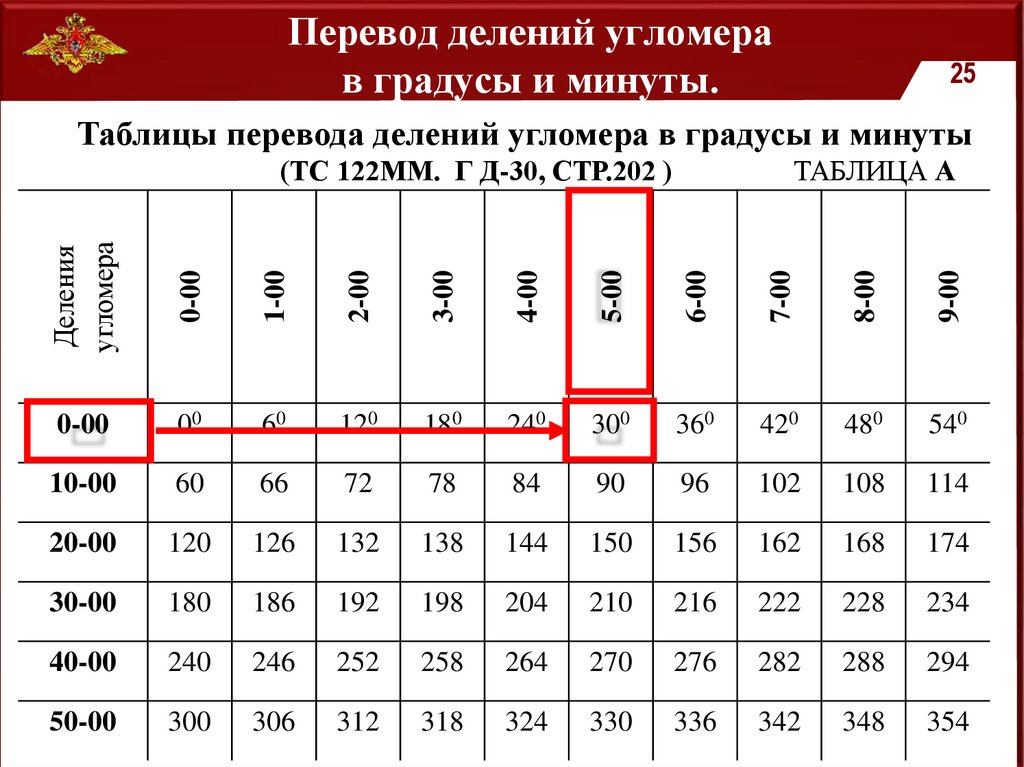

Перевод делений угломера
в градусы и минуты.
25
Таблицы перевода делений угломера в градусы и минуты
0-00
1-00
2-00
3-00
4-00
5-00
6-00
7-00
8-00
9-00
ТАБЛИЦА А
Деления
угломера
(ТС 122ММ. Г Д-30, СТР.202 )
0-00
00
60
120
180
240
300
360
420
480
540
10-00
60
66
72
78
84
90
96
102
108
114
20-00
120
126
132
138
144
150
156
162
168
174
30-00
180
186
192
198
204
210
216
222
228
234
40-00
240
246
252
258
264
270
276
282
288
294
50-00
300
306
312
318
324
330
336
342
348
354
25

26.

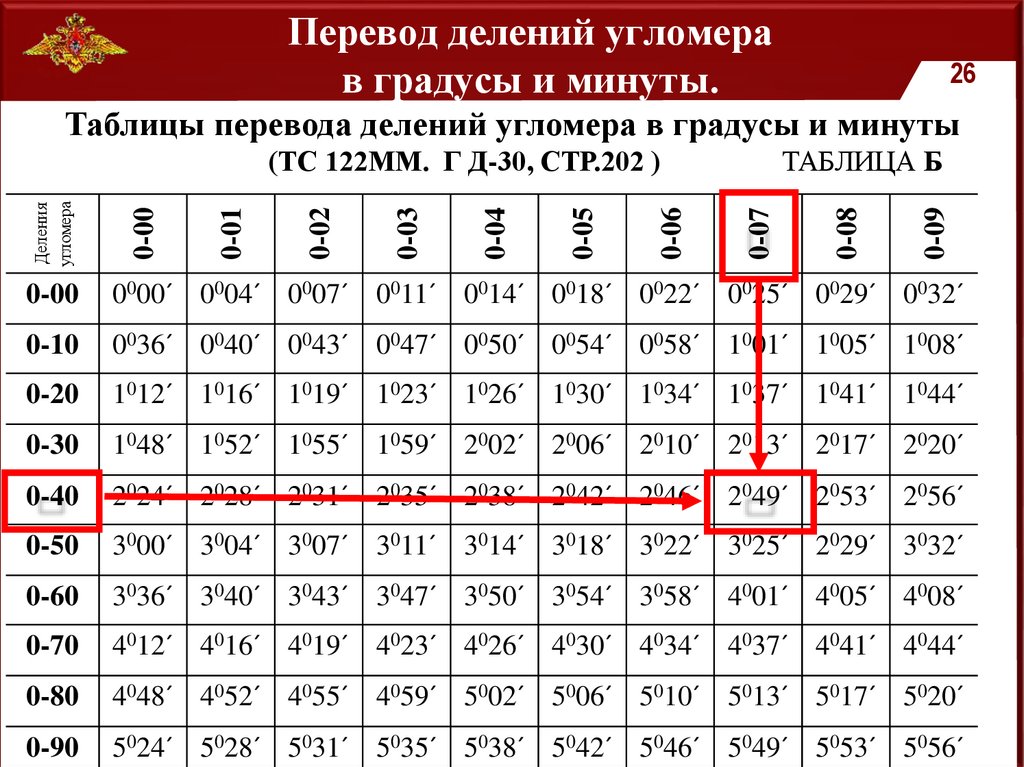

Перевод делений угломера
в градусы и минуты.
26
Таблицы перевода делений угломера в градусы и минуты
0-09
0-08
0-07
ТАБЛИЦА Б
0-06
0-05
0-04
0-03
0-02
0-01
0-00
Деления
угломера
(ТС 122ММ. Г Д-30, СТР.202 )
0-00
0000´ 0004´ 0007´ 0011´ 0014´ 0018´ 0022´ 0025´ 0029´ 0032´
0-10
0036´ 0040´ 0043´ 0047´ 0050´ 0054´ 0058´ 1001´ 1005´ 1008´
0-20
1012´ 1016´ 1019´ 1023´ 1026´ 1030´ 1034´ 1037´ 1041´ 1044´
0-30
1048´ 1052´ 1055´ 1059´ 2002´ 2006´ 2010´ 2013´ 2017´ 2020´
0-40
2024´ 2028´ 2031´ 2035´ 2038´ 2042´ 2046´ 2049´ 2053´ 2056´
0-50
3000´ 3004´ 3007´ 3011´ 3014´ 3018´ 3022´ 3025´ 2029´ 3032´
0-60
3036´ 3040´ 3043´ 3047´ 3050´ 3054´ 3058´ 4001´ 4005´ 4008´
0-70
4012´ 4016´ 4019´ 4023´ 4026´ 4030´ 4034´ 4037´ 4041´ 4044´
0-80
4048´ 4052´ 4055´ 4059´ 5002´ 5006´ 5010´ 5013´ 5017´ 5020´
0-90
5024´ 5028´ 5031´ 5035´ 5038´ 5042´ 5046´ 5049´ 5053´ 5056´26

27.

Перевод делений угломера
в градусы и минуты.
27
Пример 1. (по таблицам):
Перевести 5-47 в градусы.
Решение:
1. 5-00 = 30 °
2. 0-47 = 2 ° 49‘
из табл. А
из табл. Б
3. 30 ° + 2 ° 49‘ = 32 ° 49‘
Ответ:
32 ° 49‘
27

28.

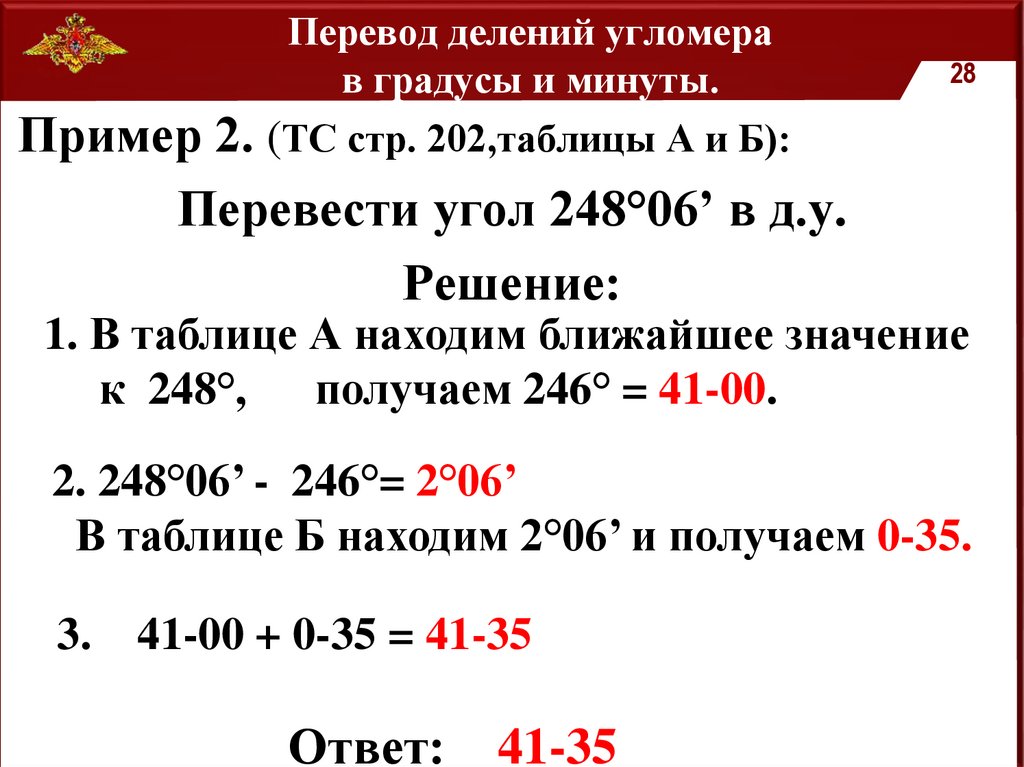

Перевод делений угломера
в градусы и минуты.
Пример 2. (ТС стр. 202,таблицы А и Б):
28
Перевести угол 248°06’ в д.у.
Решение:
1. В таблице А находим ближайшее значение
к 248°, получаем 246° = 41-00.
2. 248°06’ - 246°= 2°06’
В таблице Б находим 2°06’ и получаем 0-35.
3. 41-00 + 0-35 = 41-35
Ответ:
41-35
28

29.

4-й учебный вопрос
29
4. Зависимость между угловыми и
линейными величинами.
29

30.

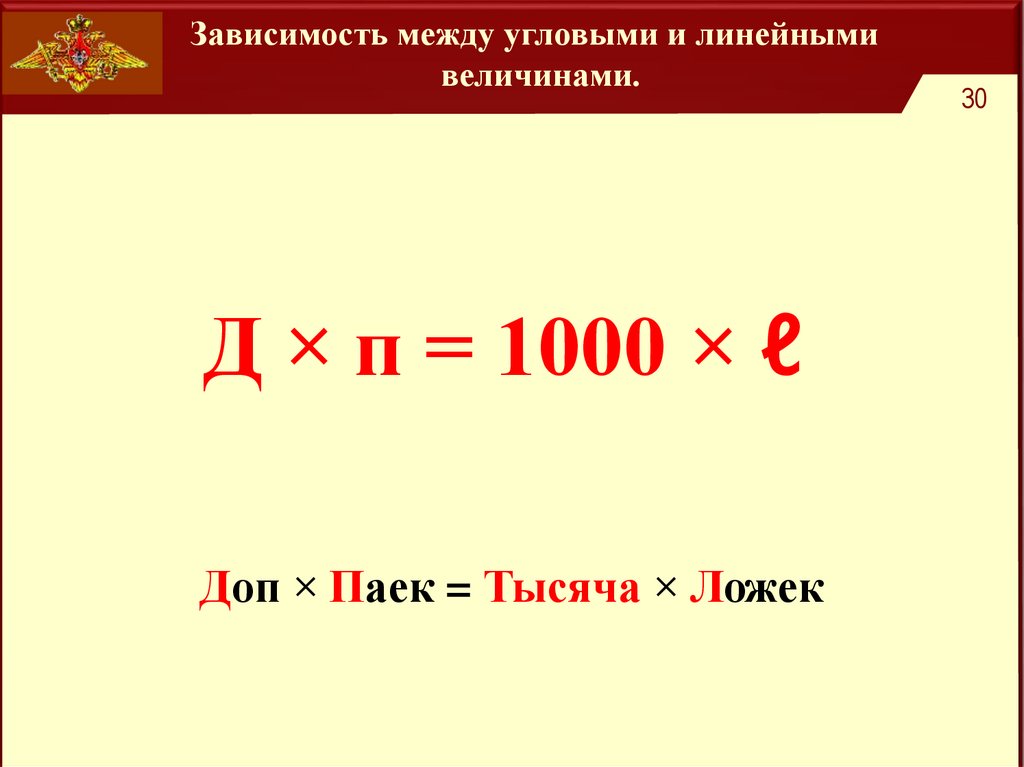

Зависимость между угловыми и линейными
величинами.
Д × п = 1000 × ℓ
Доп × Паек = Тысяча × Ложек
30

31.

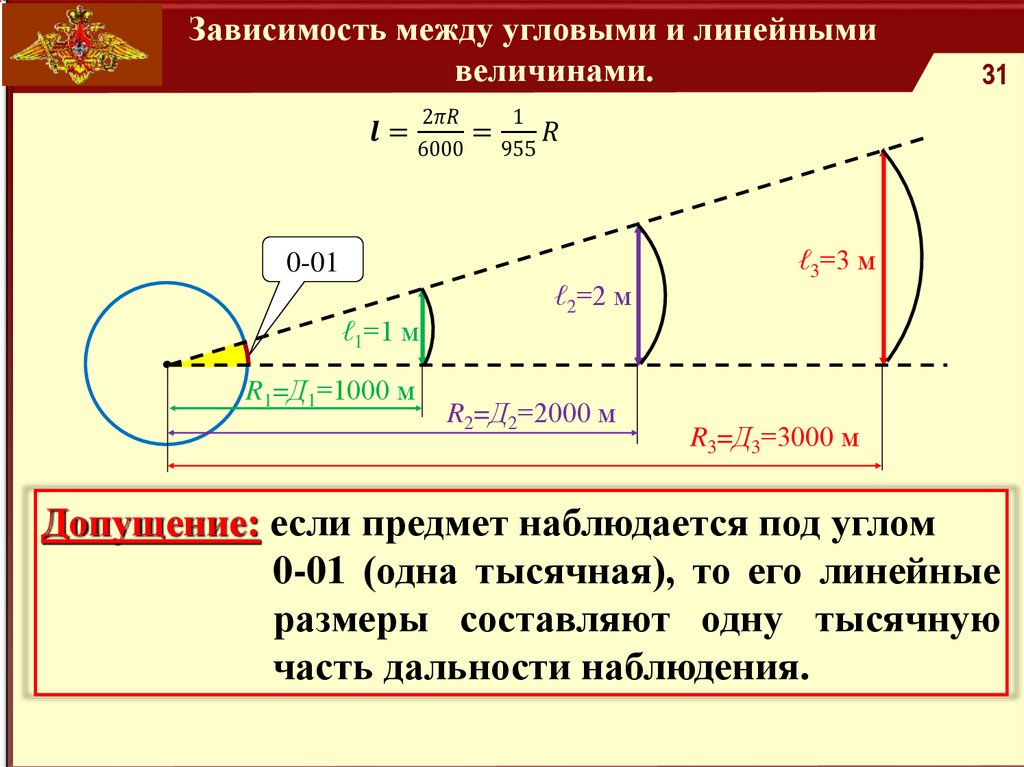

Зависимость между угловыми и линейными
величинами.
0-01
ℓ1=1 м
R1=Д1=1000 м
ℓ2=2 м
R2=Д2=2000 м
31
ℓ3=3 м
R3=Д3=3000 м
Допущение: если предмет наблюдается под углом
0-01 (одна тысячная), то его линейные
размеры составляют одну тысячную
часть дальности наблюдения.

32.

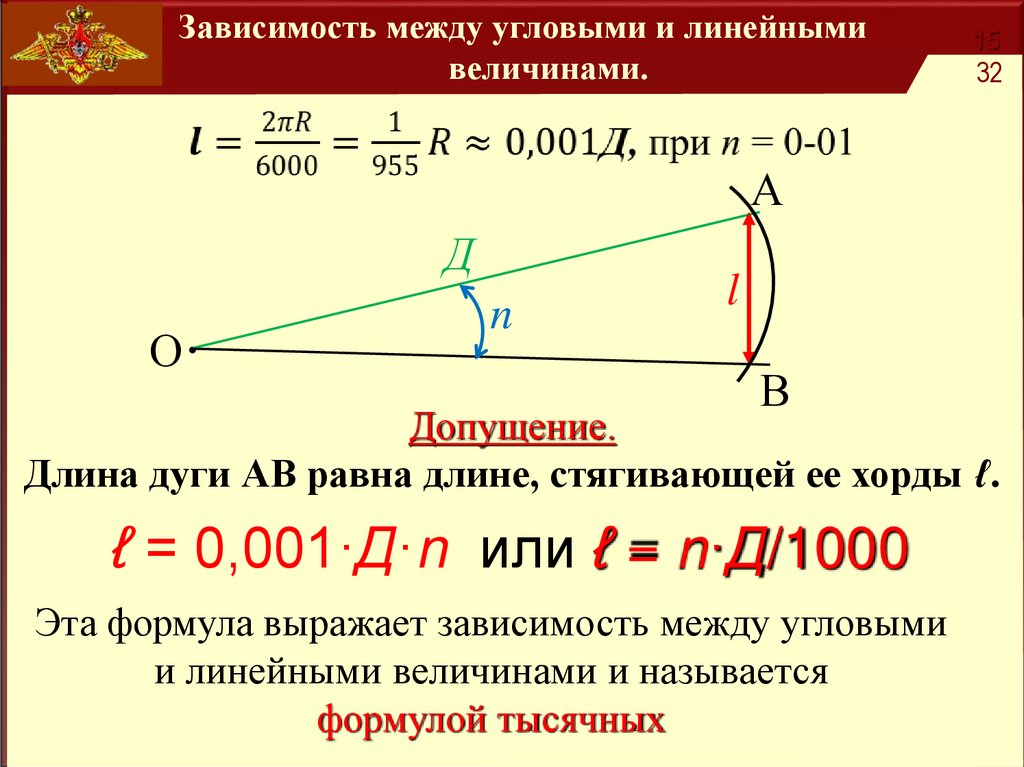

Зависимость между угловыми и линейными
величинами.
15
32
А
Д
О
n
l
В
Допущение.
Длина дуги АВ равна длине, стягивающей ее хорды ℓ.
ℓ = 0,001·Д·n или ℓ = n·Д/1000
Эта формула выражает зависимость между угловыми
и линейными величинами и называется
формулой тысячных

33.

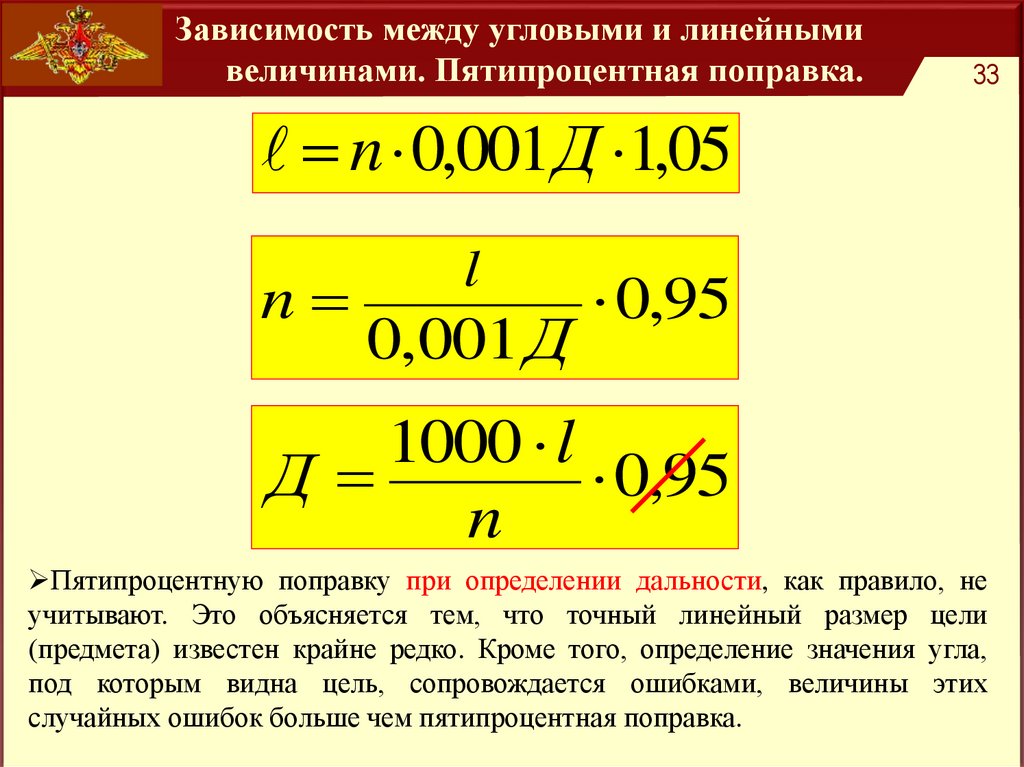

Зависимость между угловыми и линейными
величинами. Пятипроцентная поправка.
33
n 0,001 Д 1,05
n
l
0,001 Д
0,95
1000 l
Д
0,95
n
Пятипроцентную поправку при определении дальности, как правило, не
учитывают. Это объясняется тем, что точный линейный размер цели
(предмета) известен крайне редко. Кроме того, определение значения угла,
под которым видна цель, сопровождается ошибками, величины этих
случайных ошибок больше чем пятипроцентная поправка.

34.

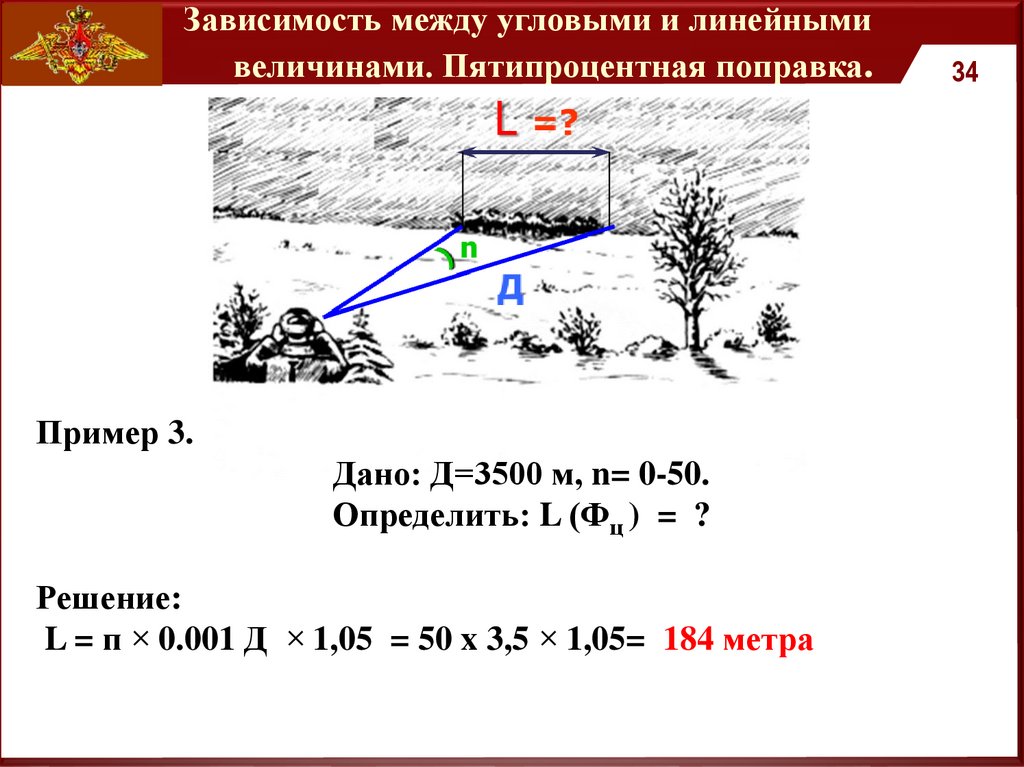

Зависимость между угловыми и линейными
величинами. Пятипроцентная поправка.
34
Пример 1. Определить линейную величину предмета L (Фц),
Пример 3.
Дано: Д=3500 м, n= 0-50.
Определить: L (Фц ) = ?
Решение:
L = п × 0.001 Д × 1,05 = 50 x 3,5 × 1,05= 184 метра
необходимо его угловую величину n
умножить на 1/1000 дальности Д
34

35.

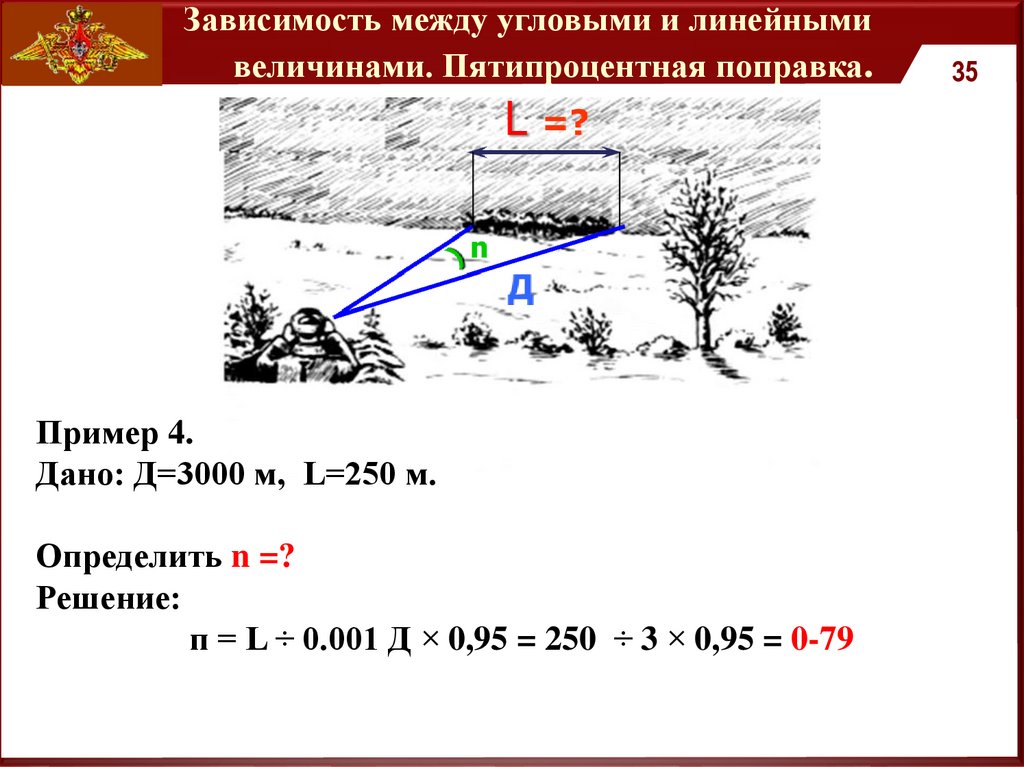

Зависимость между угловыми и линейными
величинами. Пятипроцентная поправка.
35
Пример 1. Определить линейную величину предмета L (Фц),
Пример 4.
Дано: Д=3000 м, L=250 м.
Определить n =?
Решение:
п = L ÷ 0.001 Д × 0,95 = 250 ÷ 3 × 0,95 = 0-79
необходимо его угловую величину n
умножить на 1/1000 дальности Д
35

36.

Зависимость между угловыми и линейными
величинами. Пятипроцентная поправка.
36
Пример 1. Определить линейную величину предмета L (Фц),
n

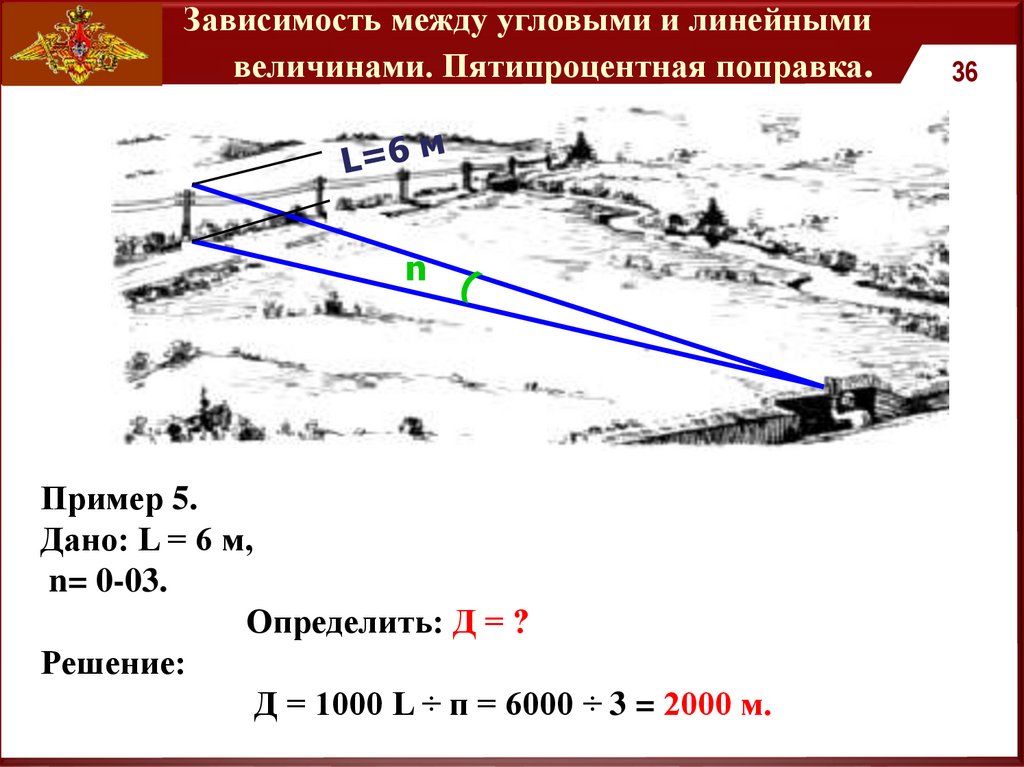

Пример 5.
Дано: L = 6 м,
n= 0-03.
Определить: Д = ?
Решение:
необходимо его угловую величину n
Д = 1000 L ÷ п = 6000 ÷ 3 = 2000 м.
умножить на 1/1000 дальности Д
36

37.

E ц=

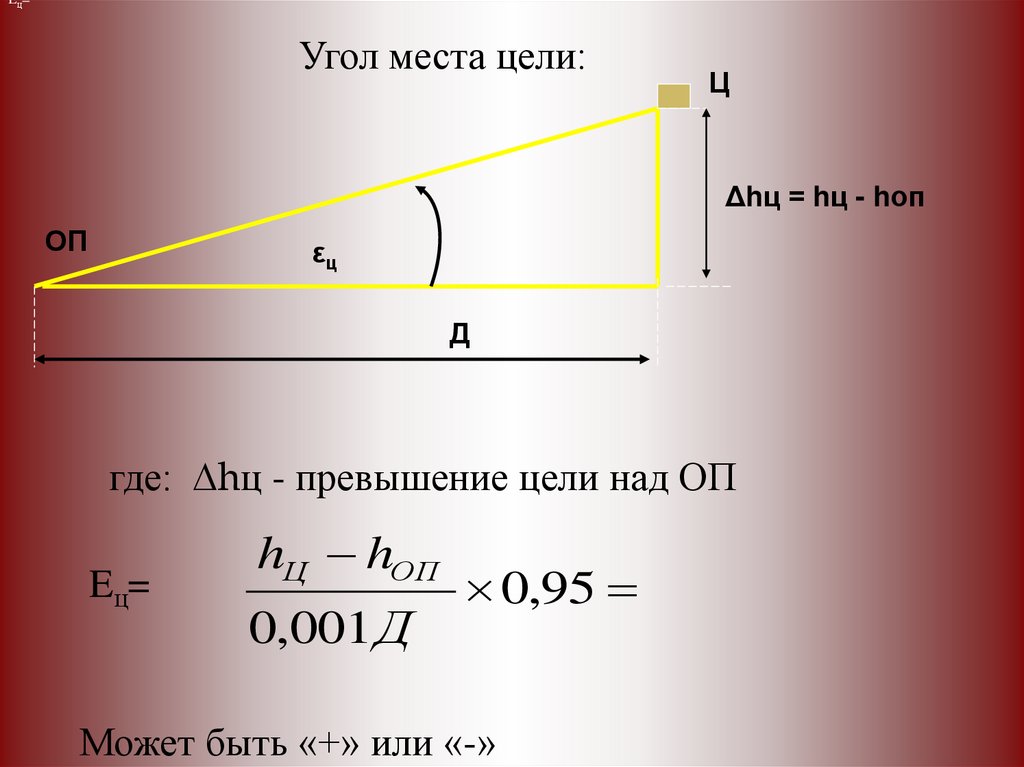

Угол места цели:
Ц
Δhц = hц - hоп
ОП
εц
Д
где: hц - превышение цели над ОП
Eц=
hЦ hОП
0,001 Д
0,95
Может быть «+» или «-»

38.

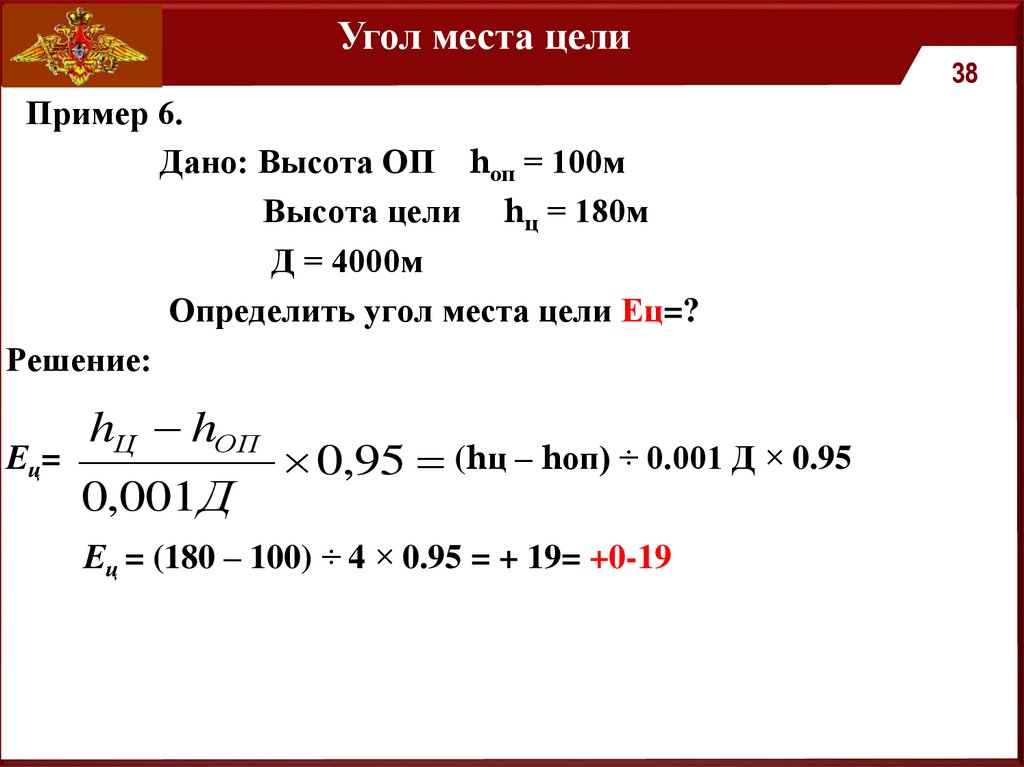

Угол места цели
38
Пример 6.
Пример 1. Определить линейную величину предмета L (Фц),
Дано: Высота ОП hоп = 100м
Высота цели hц = 180м
Д = 4000м
Определить угол места цели Ец=?
Решение:
Ец=
hЦ hОП
0,001 Д
0,95 (hц – hоп) ÷ 0.001 Д × 0.95
Ец = (180 – 100) ÷ 4 × 0.95 = + 19= +0-19
необходимо его угловую величину n
умножить на 1/1000 дальности Д
38

39.

Тема № 1.
Мера углов в артиллерии.
39

40.

Учебные вопросы
40
1.Сущность и содержание профессии офицера- артиллериста.
Задачи дисциплины «Стрельба и управление огнем».
2. Мера углов в артиллерии. Деление угломера и его
сущность. Градуировка шкал и сеток артиллерийских
приборов.
3. Зависимость между делениями угломера и градусной
системой.
4. Зависимость между линейными и угловыми величинами.
40

41.

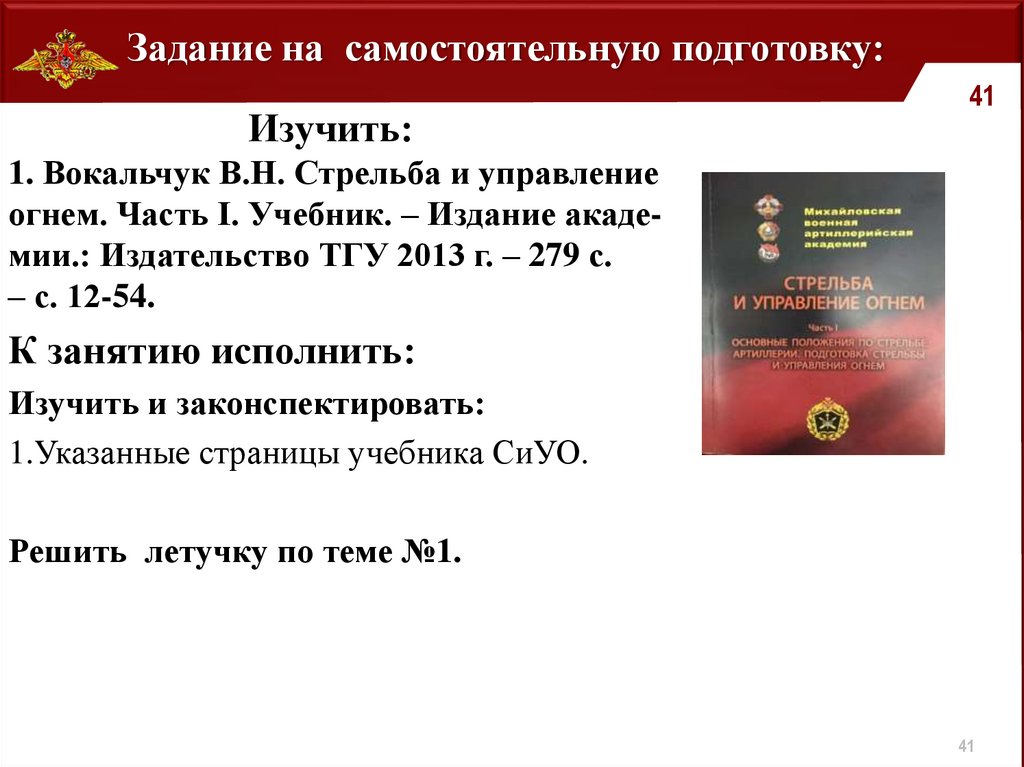

Задание на самостоятельную подготовку:
Изучить:
41
1. Вокальчук В.Н. Стрельба и управление
огнем. Часть I. Учебник. – Издание академии.: Издательство ТГУ 2013 г. – 279 с.
– с. 12-54.
К занятию исполнить:
Изучить и законспектировать:
1.Указанные страницы учебника СиУО.
Решить летучку по теме №1.
41

42.

Выступление
маршала Советского Союза Г.К. Жукова
« Я твёрдо убеждён в том, что допущенные
ошибки в расчётах и игнорирование огня
артиллерии нельзя поправить ни героическим
поведением пехоты, ни лихой атакой танков, ни
ударами авиации.
Всякая недооценка артиллерии
ведёт к жертвам и срыву задач ».
Выступление маршала Советского Союза Г.К. Жукова
на военно-научной конференции Группы Советских войск в
Германии (ноябрь 1945г.)
