Масштаб и его виды

1.

2.

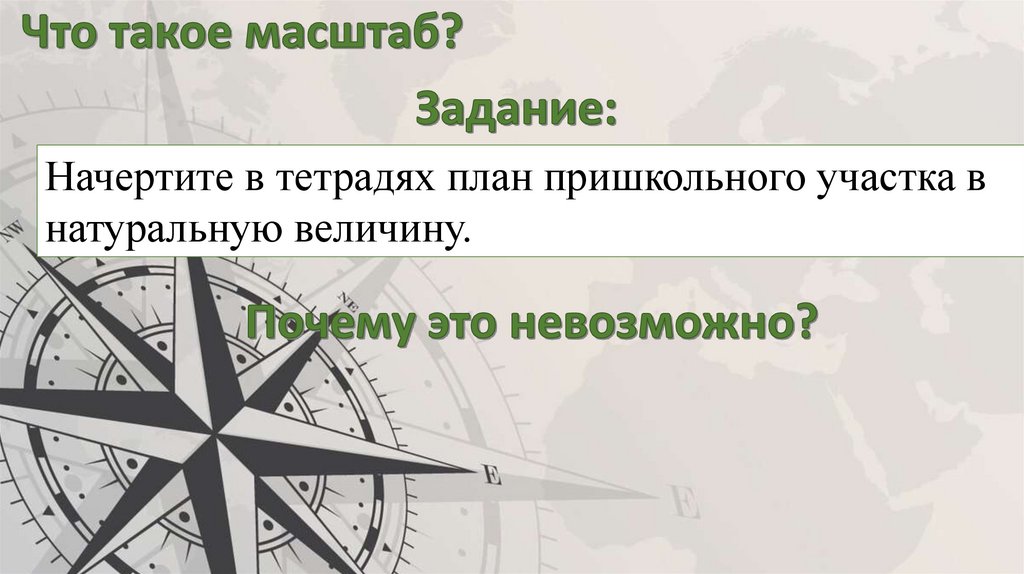

Начертите в тетрадях план пришкольного участка в
натуральную величину.

3.

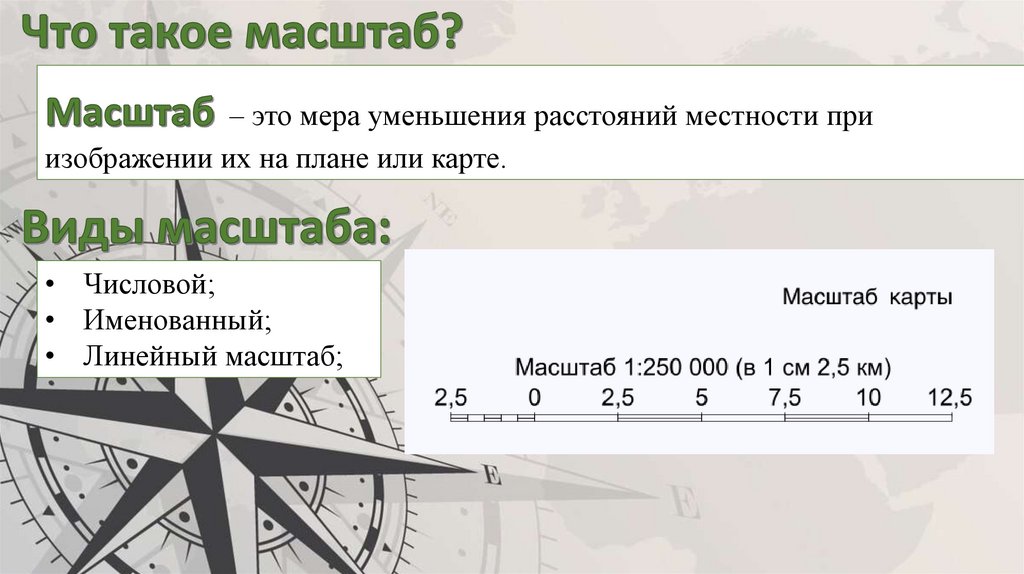

– это мера уменьшения расстояний местности при
изображении их на плане или карте.
• Числовой;
• Именованный;
• Линейный масштаб;

4.

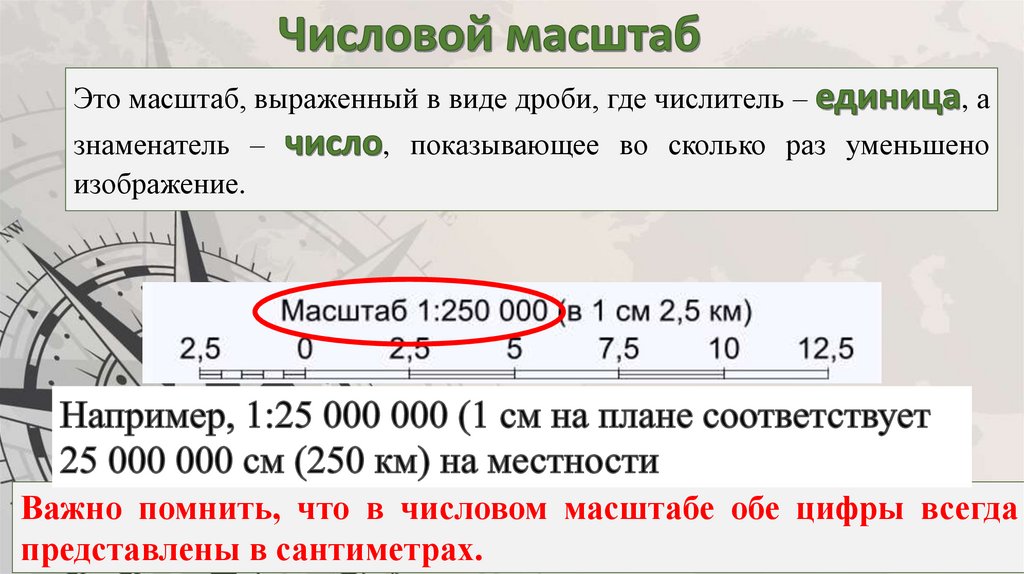

Это масштаб, выраженный в виде дроби, где числитель –
знаменатель –
изображение.
,а
, показывающее во сколько раз уменьшено
Важно помнить, что в числовом масштабе обе цифры всегда
представлены в сантиметрах.

5.

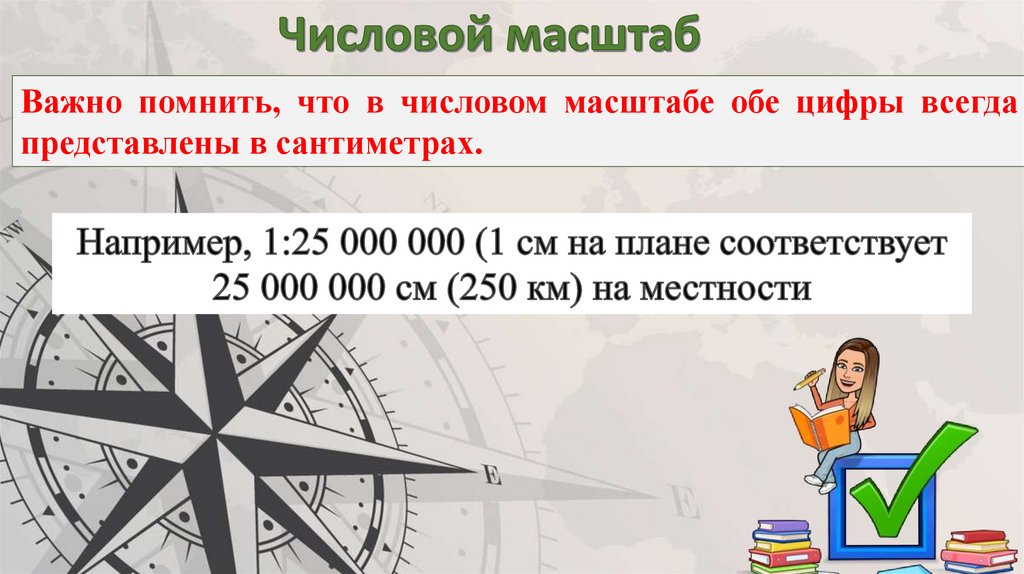

Важно помнить, что в числовом масштабе обе цифры всегда
представлены в сантиметрах.

6.

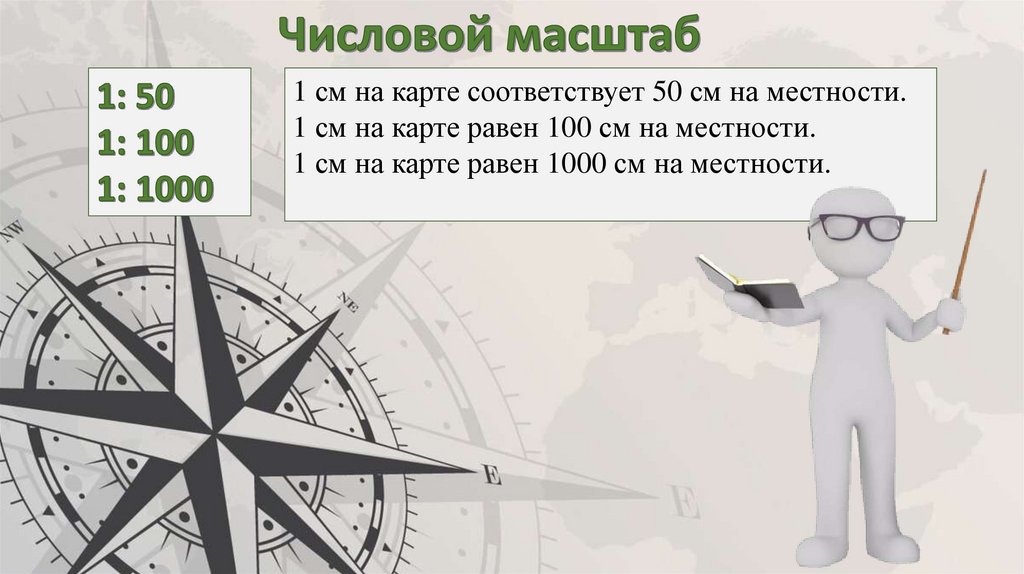

1 см на карте соответствует 50 см на местности.
1 см на карте равен 100 см на местности.
1 см на карте равен 1000 см на местности.

7.

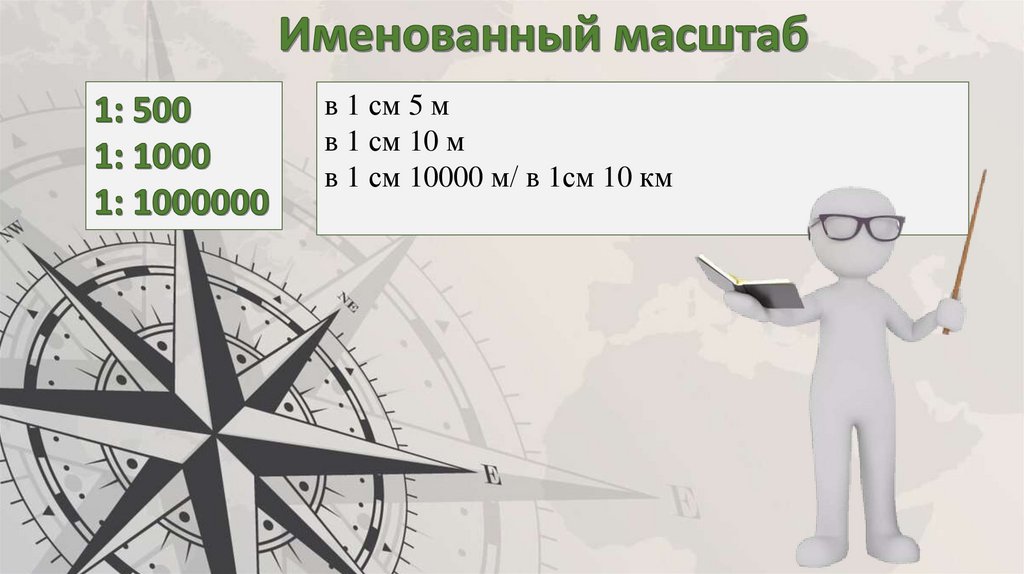

Это масштаб, записанный словами

8.

в 1 см 5 м
в 1 см 10 м
в 1 см 10000 м/ в 1см 10 км

9.

10.

11.

12.

13.

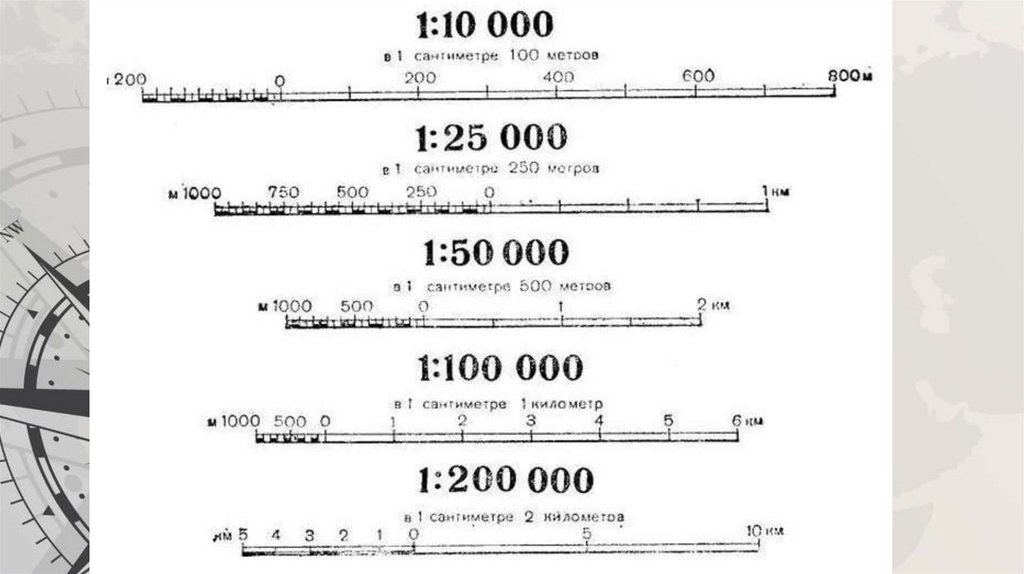

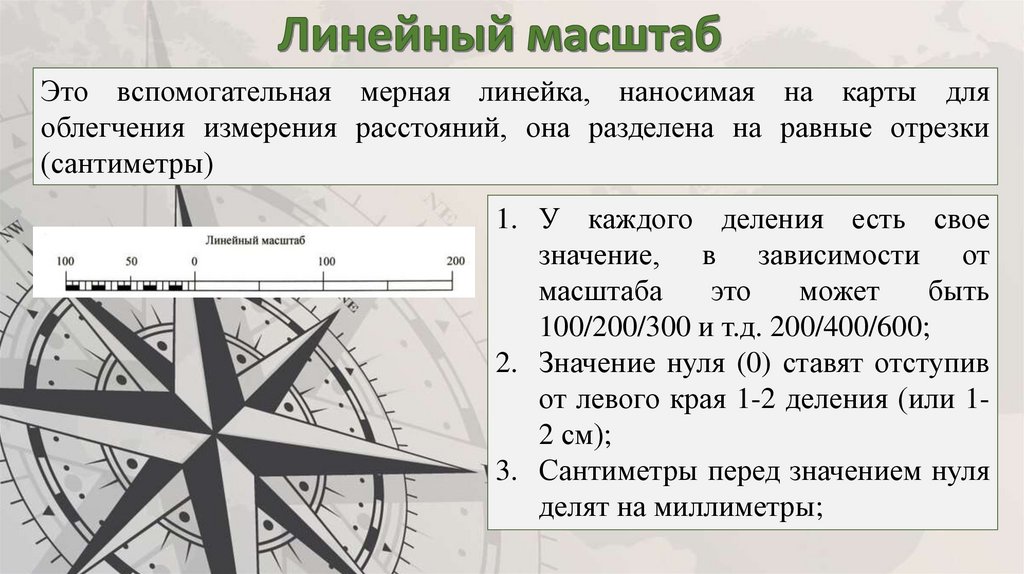

Это вспомогательная мерная линейка, наносимая на карты для
облегчения измерения расстояний, она разделена на равные отрезки
(сантиметры)
1. У каждого деления есть свое
значение, в зависимости от
масштаба
это
может
быть
100/200/300 и т.д. 200/400/600;
2. Значение нуля (0) ставят отступив
от левого края 1-2 деления (или 12 см);
3. Сантиметры перед значением нуля
делят на миллиметры;
