Оптические системы. Линзы

1. Оптические системы. Линзы

1

2. Линза

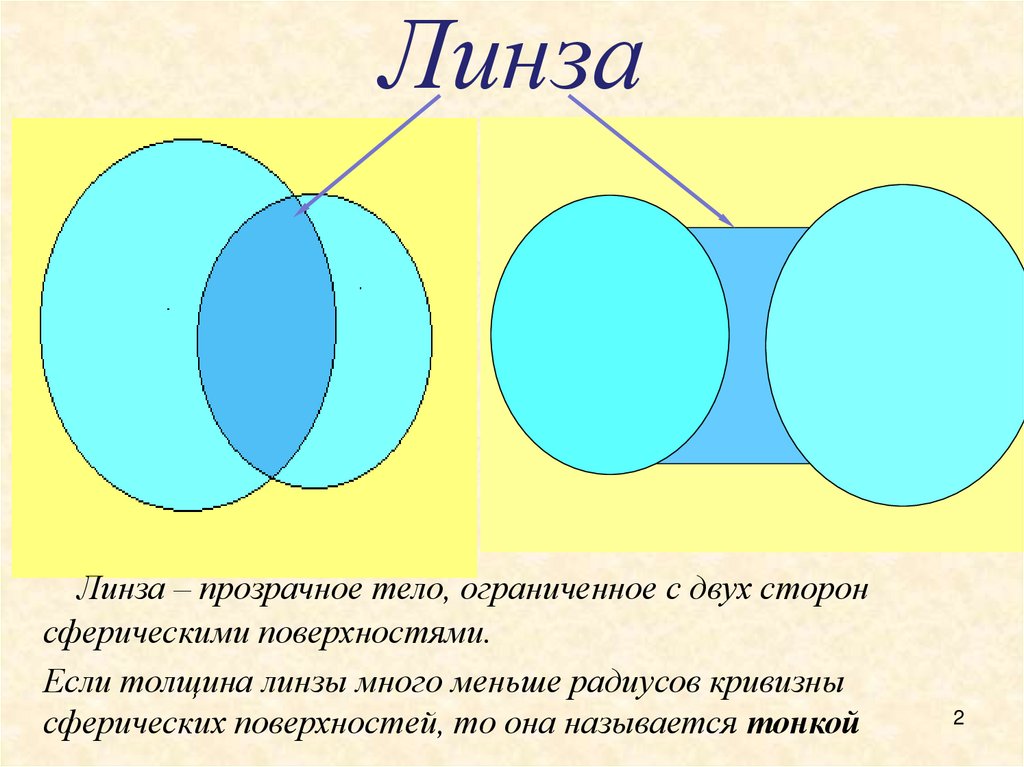

Линза – прозрачное тело, ограниченное с двух сторон
сферическими поверхностями.
Если толщина линзы много меньше радиусов кривизны
сферических поверхностей, то она называется тонкой
2

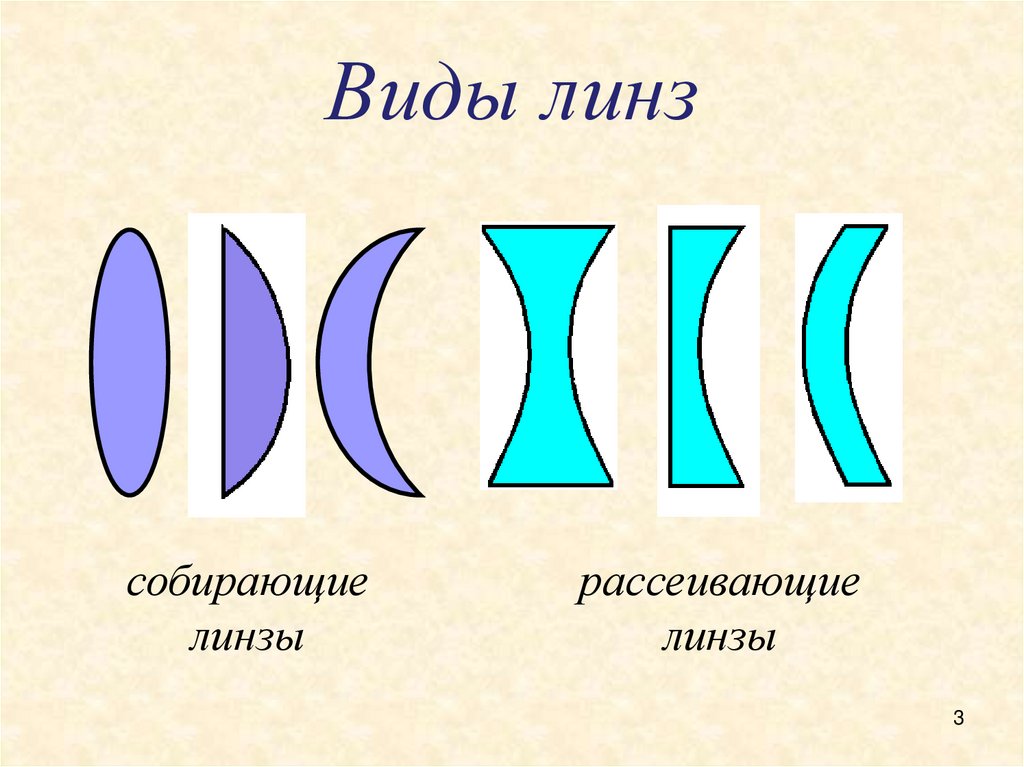

3. Виды линз

собирающие
линзы
рассеивающие
линзы
3

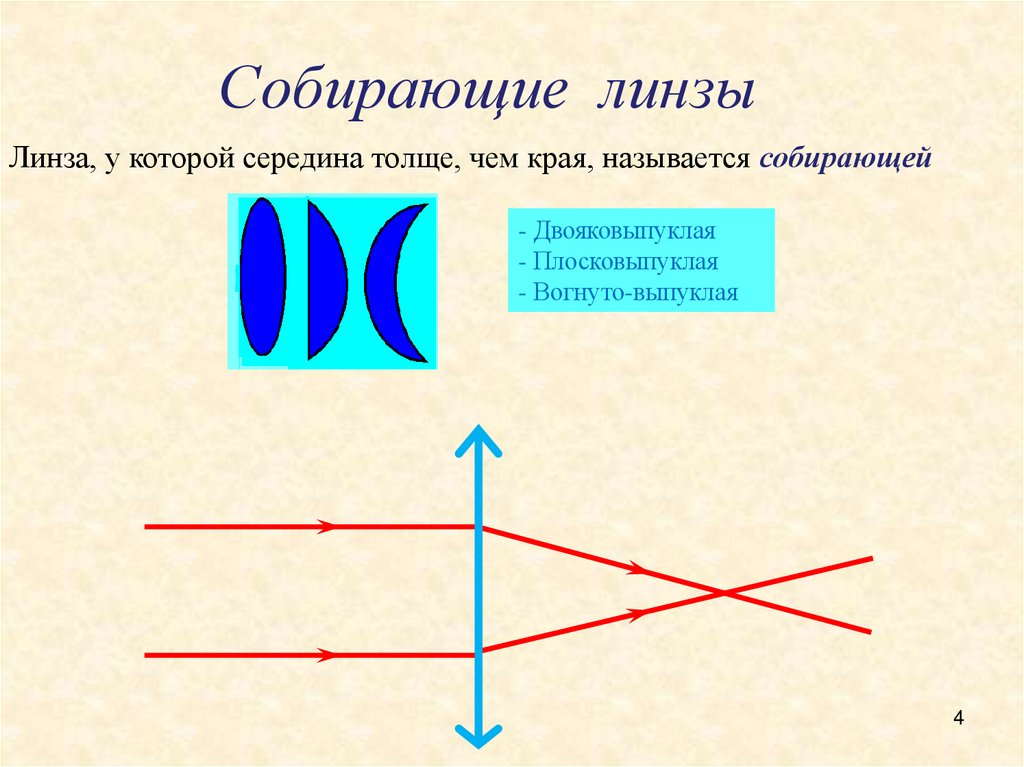

4. Собирающие линзы

Линза, у которой середина толще, чем края, называется собирающей
- Двояковыпуклая
- Плосковыпуклая
- Вогнуто-выпуклая
4

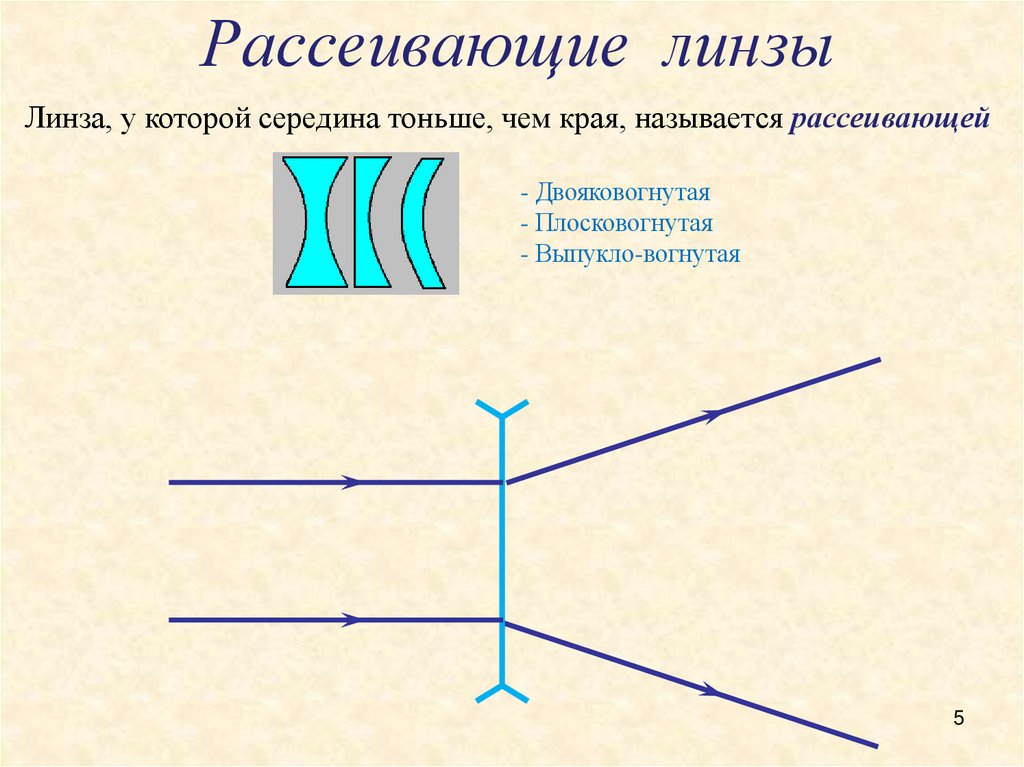

5. Рассеивающие линзы

Линза, у которой середина тоньше, чем края, называется рассеивающей
- Двояковогнутая
- Плосковогнутая
- Выпукло-вогнутая
5

6.

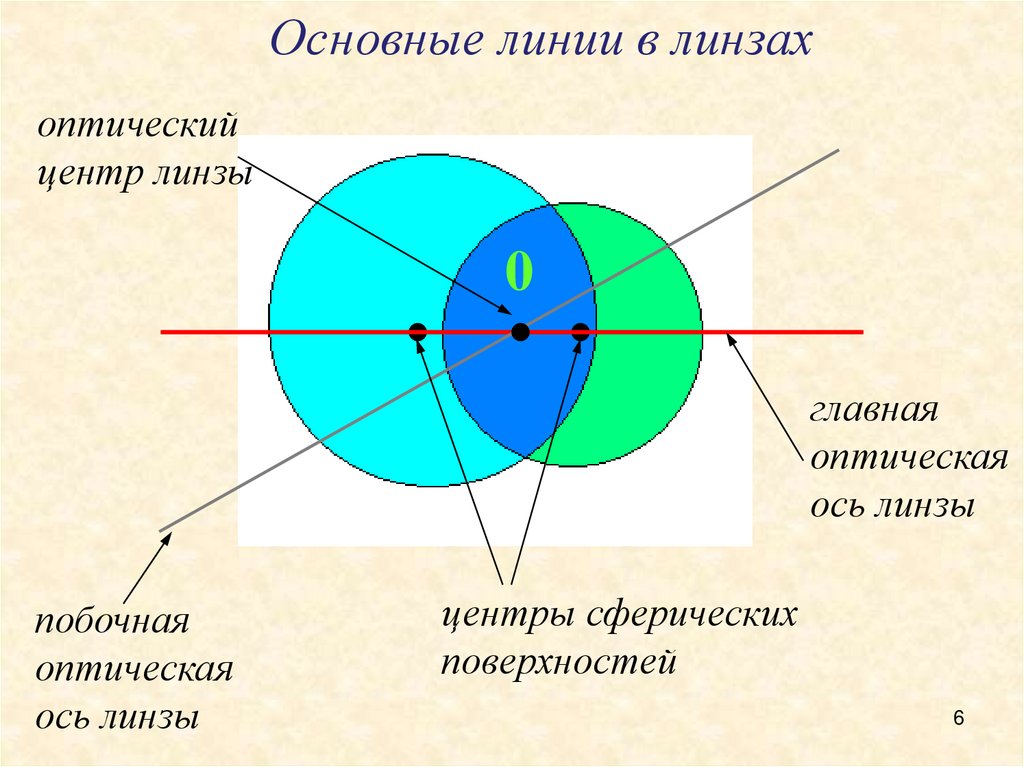

Основные линии в линзах
оптический
центр линзы
0
главная
оптическая
ось линзы
побочная
оптическая
ось линзы
центры сферических
поверхностей
6

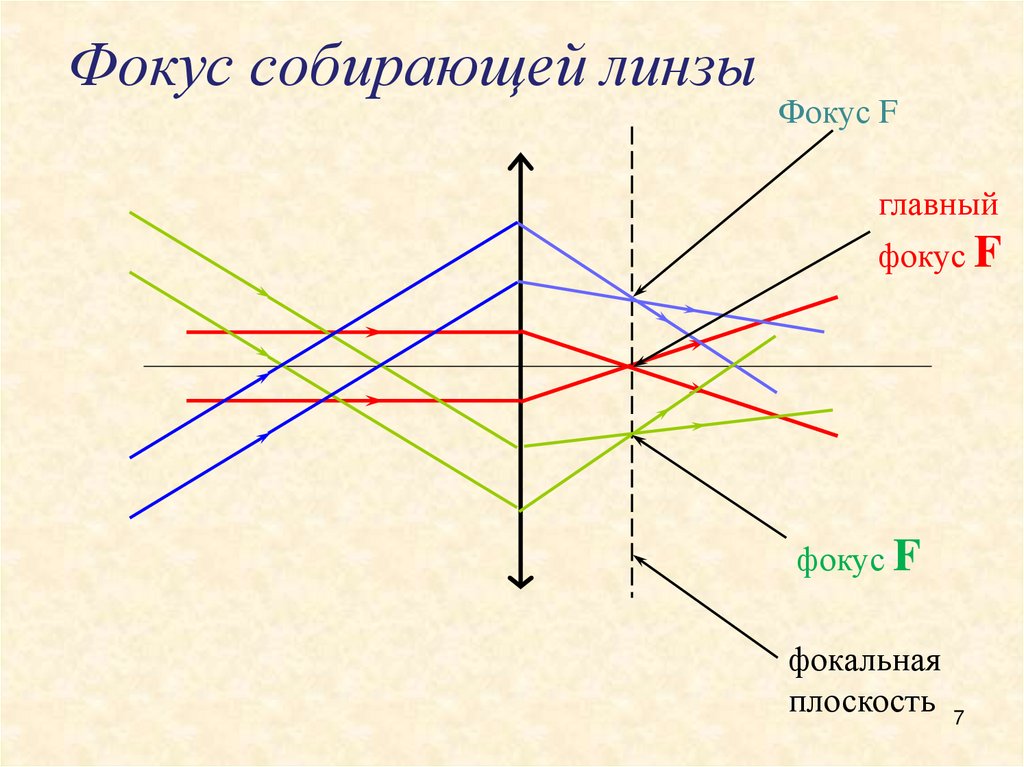

7. Фокус собирающей линзы

Фокус F
главный
фокус F
фокус F
фокальная
плоскость 7

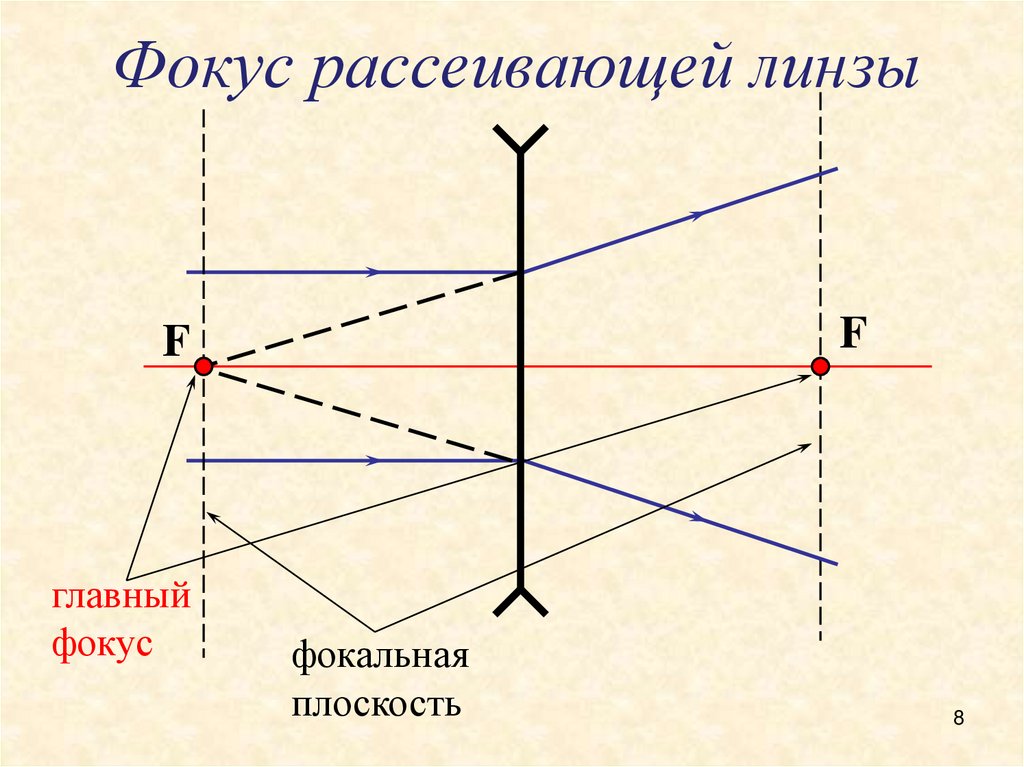

8. Фокус рассеивающей линзы

F
F
главный
фокус
фокальная
плоскость
8

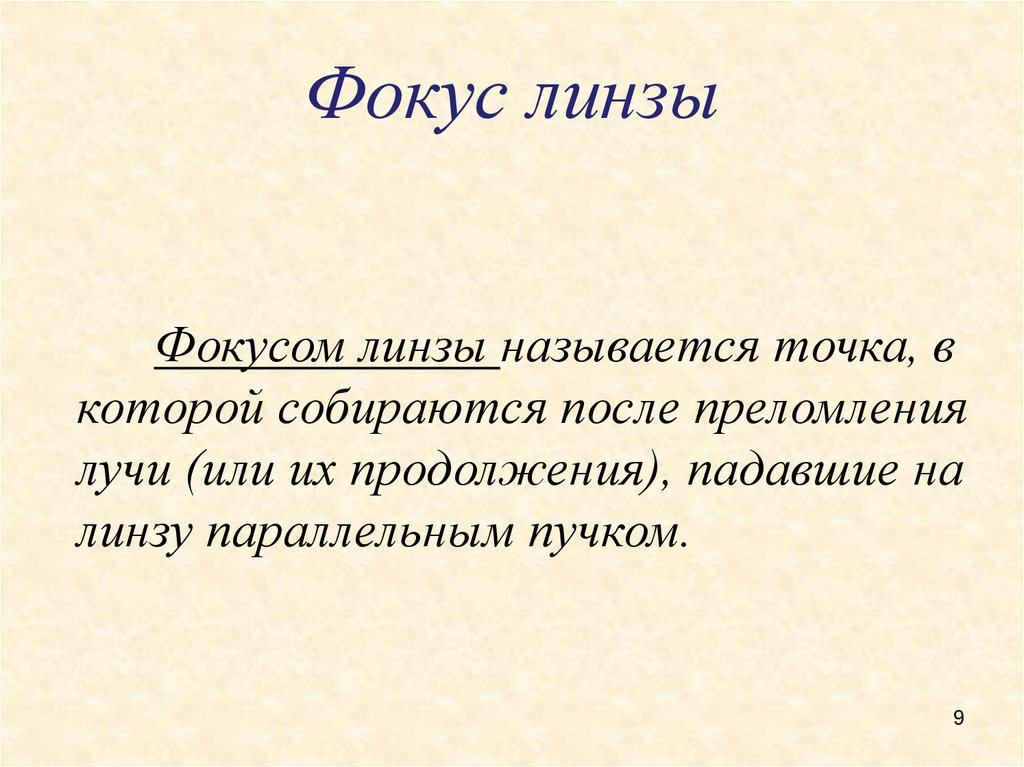

9. Фокус линзы

Фокусом линзы называется точка, в
которой собираются после преломления
лучи (или их продолжения), падавшие на
линзу параллельным пучком.
9

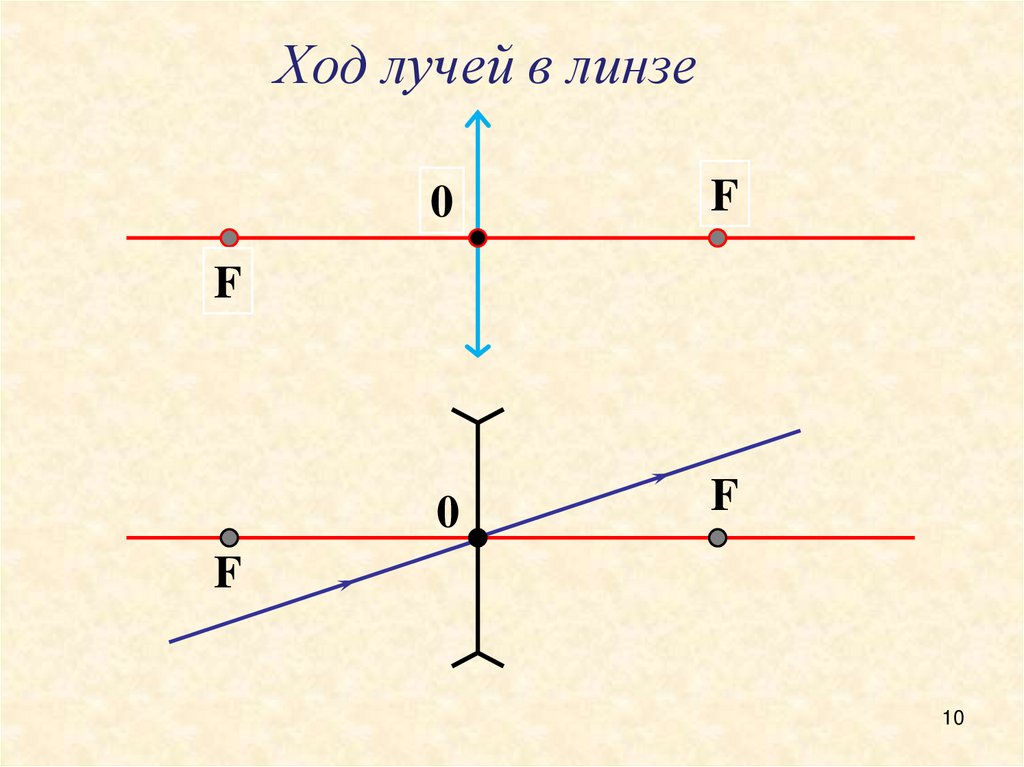

10. Ход лучей в линзе

0
F
0
F
F
F
10

11. Ход лучей в линзе

Луч, проходящий через оптический
центр линзы, не преломляется.
11

12. Ход лучей в линзе

0
F
0
F
F
F
12

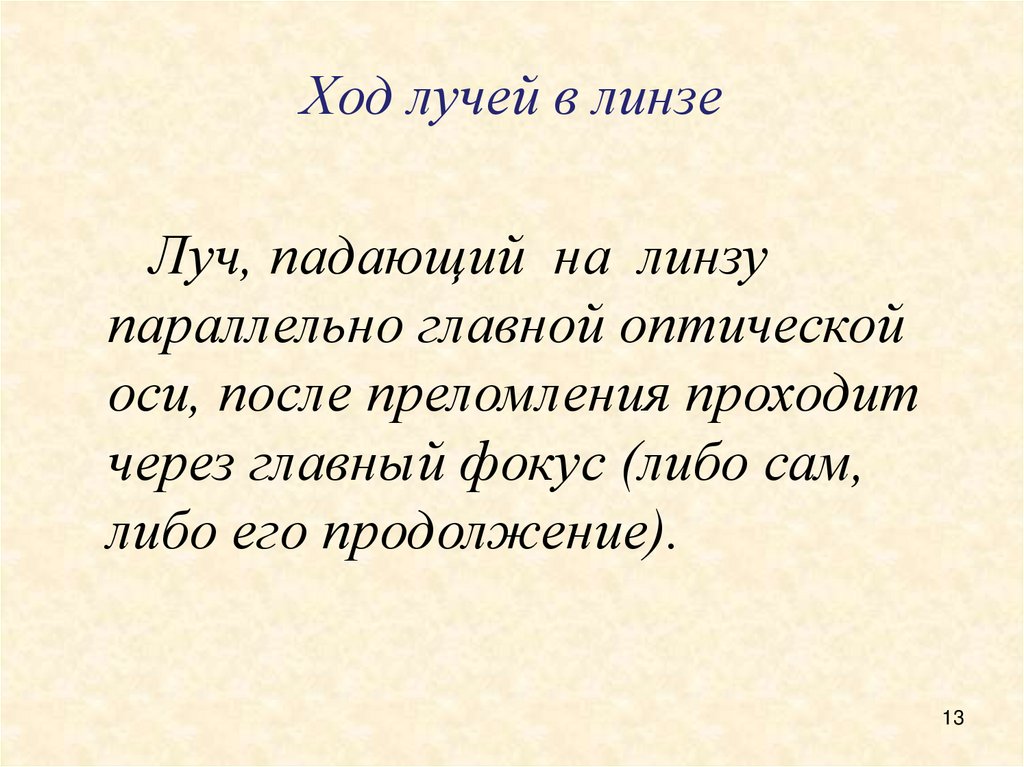

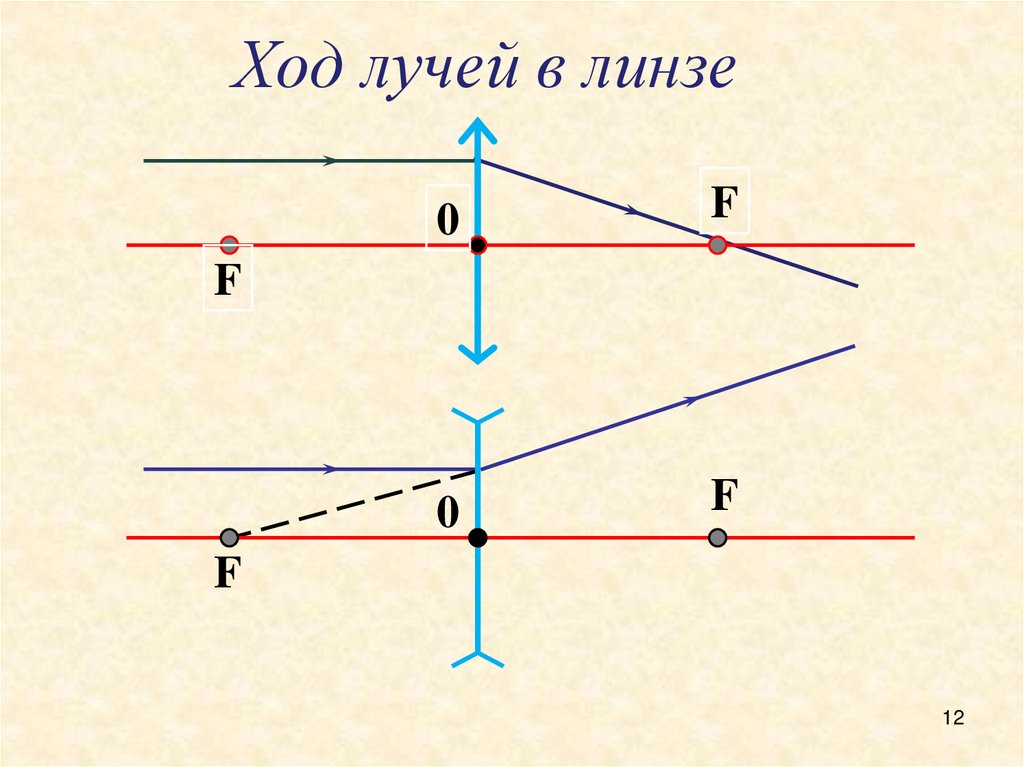

13. Ход лучей в линзе

Луч, падающий на линзу
параллельно главной оптической
оси, после преломления проходит
через главный фокус (либо сам,
либо его продолжение).
13

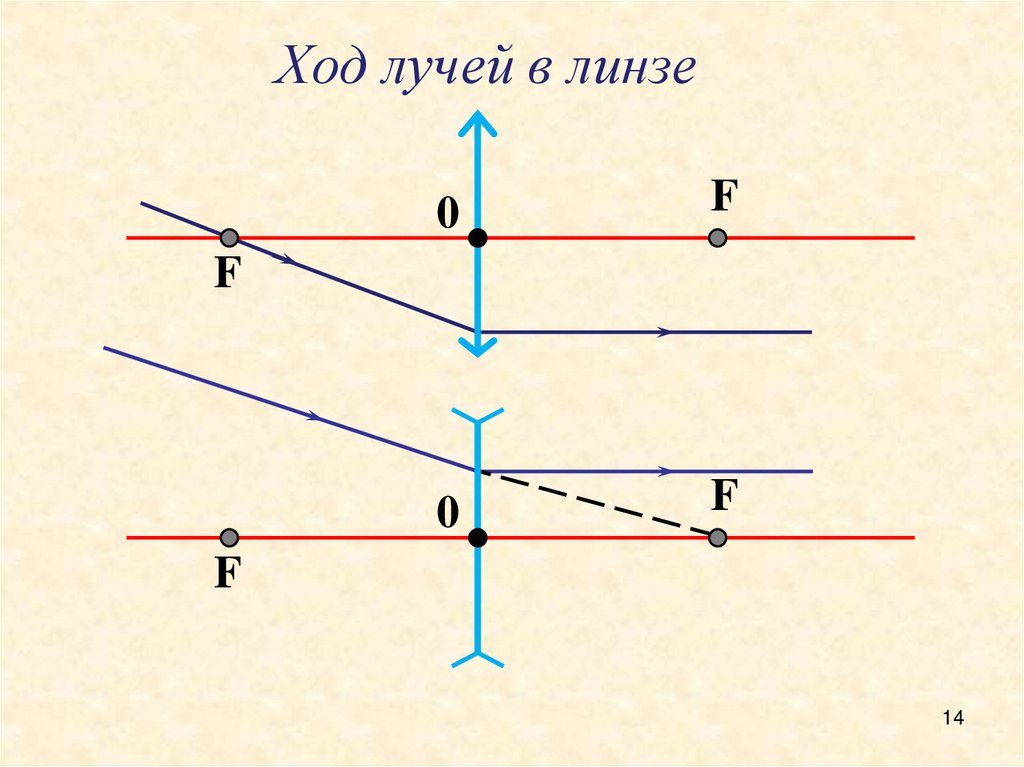

14. Ход лучей в линзе

0
F
0
F
F
F
14

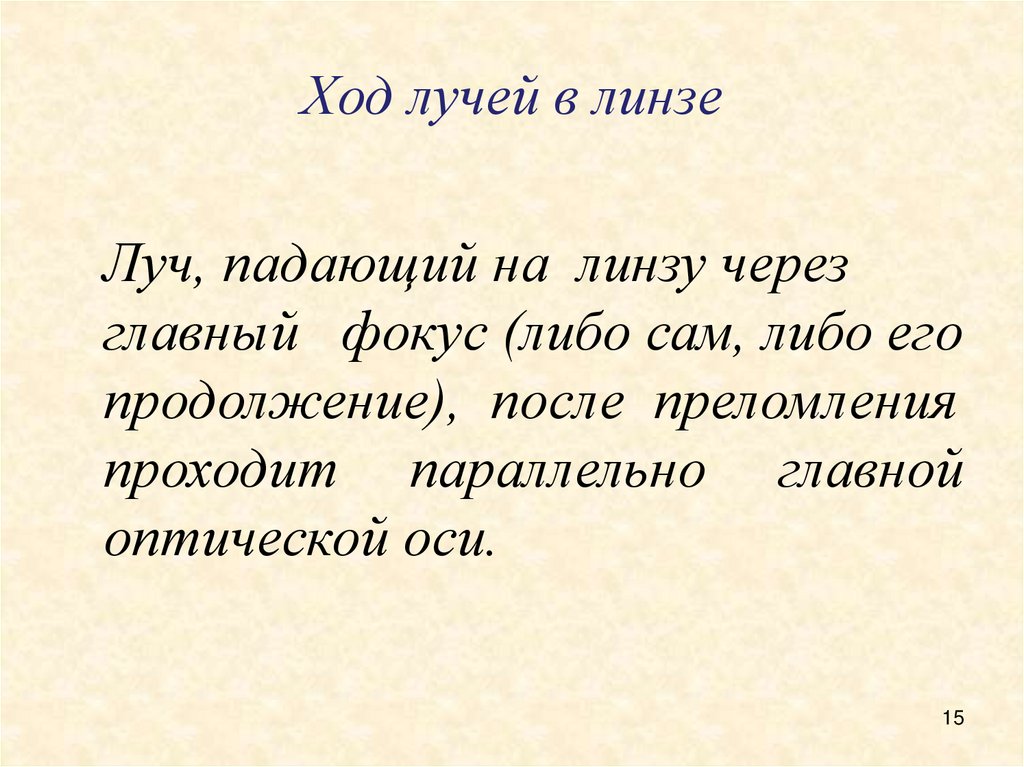

15. Ход лучей в линзе

Луч, падающий на линзу через
главный фокус (либо сам, либо его
продолжение), после преломления
проходит параллельно главной
оптической оси.
15

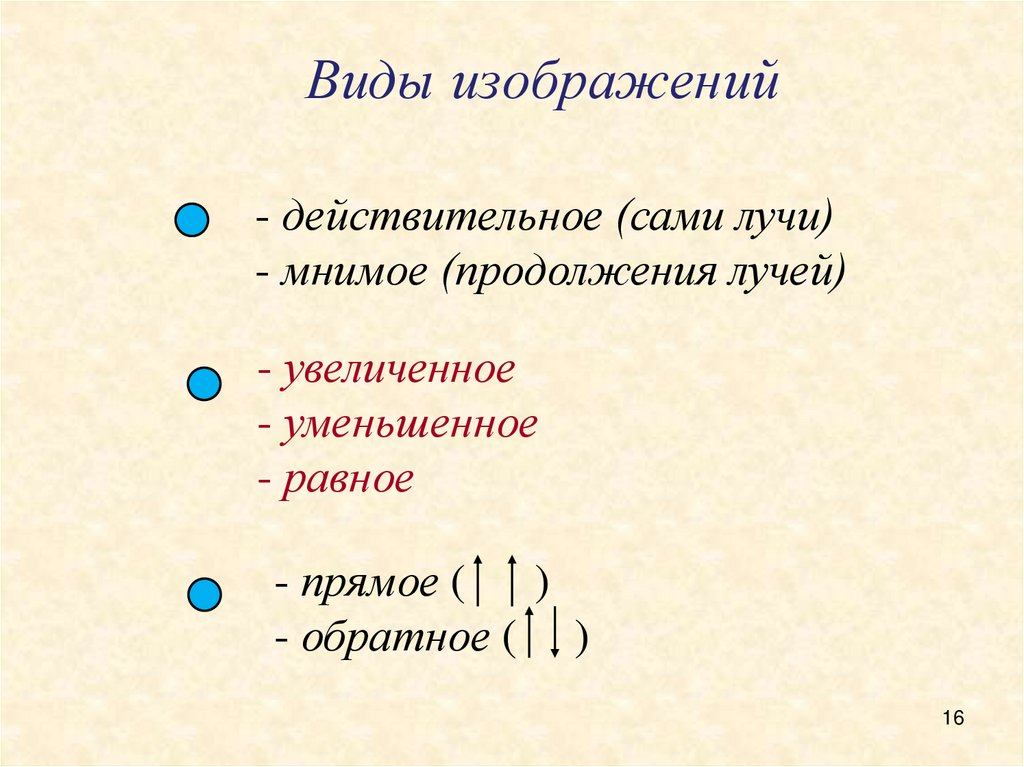

16. Виды изображений

- действительное (сами лучи)
- мнимое (продолжения лучей)
- увеличенное
- уменьшенное
- равное
- прямое ( )
- обратное ( )
16

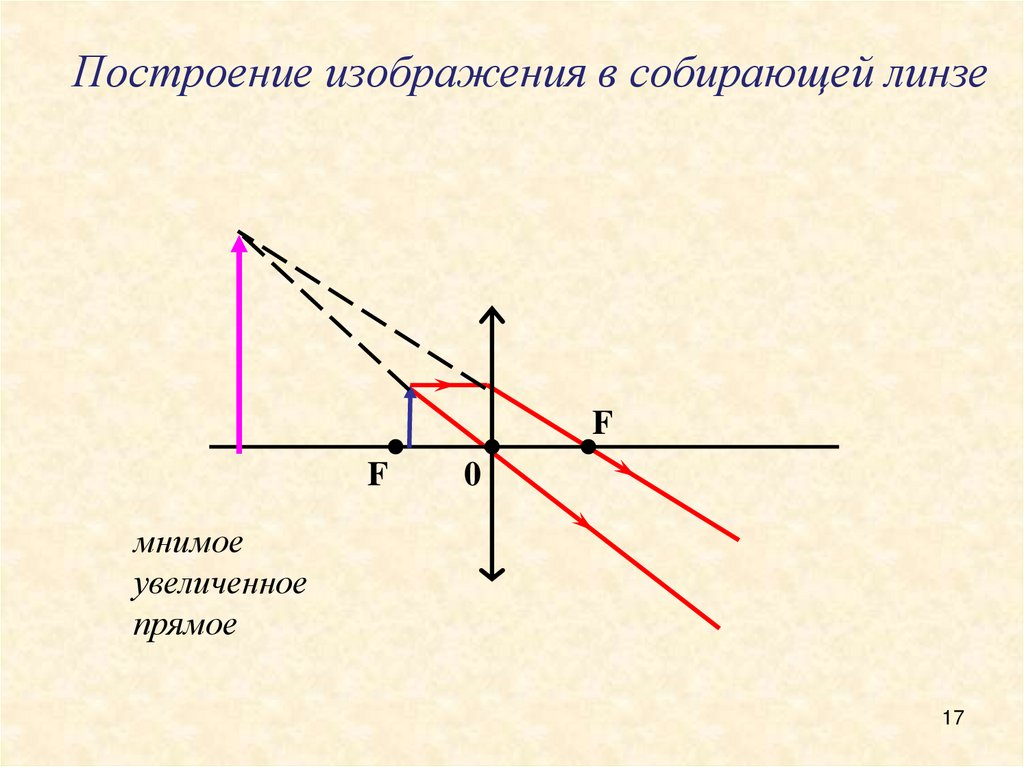

17. Построение изображения в собирающей линзе

F
F
0
мнимое
увеличенное
прямое
17

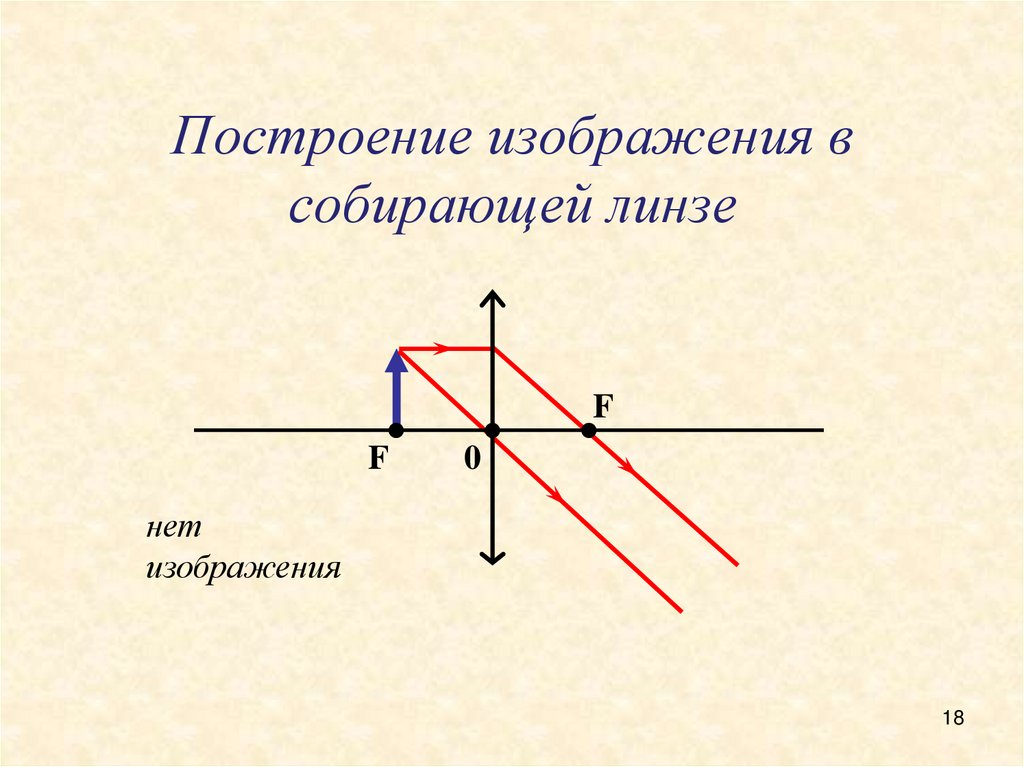

18. Построение изображения в собирающей линзе

F
F
0
нет
изображения
18

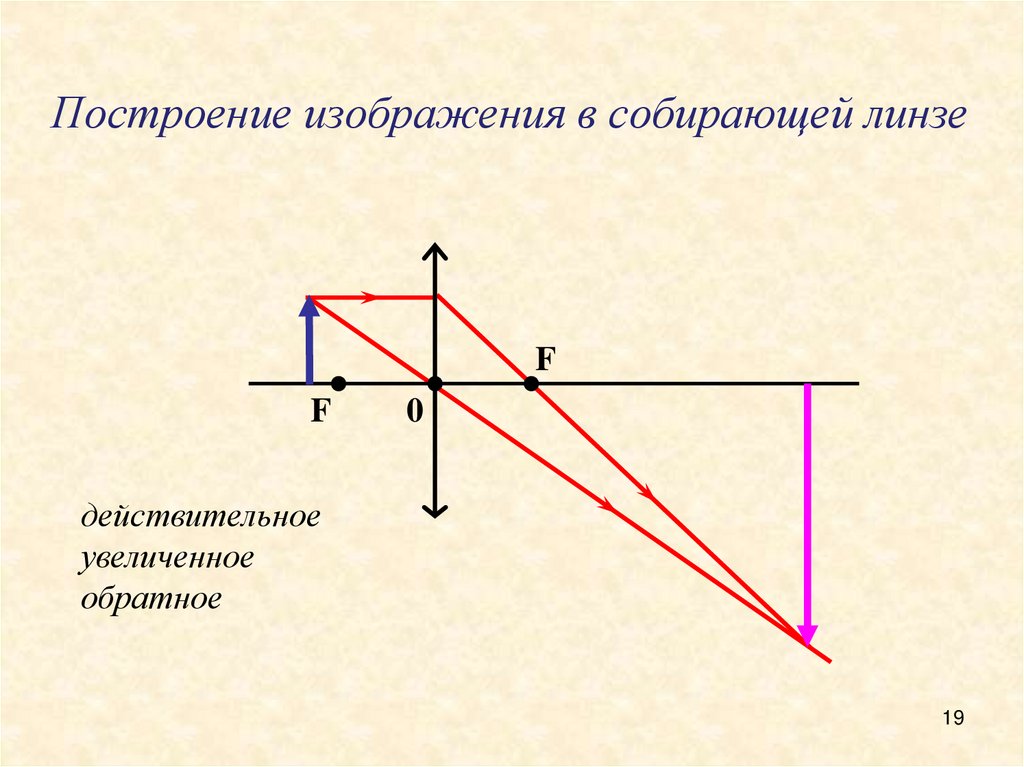

19. Построение изображения в собирающей линзе

F
F
0
действительное
увеличенное
обратное
19

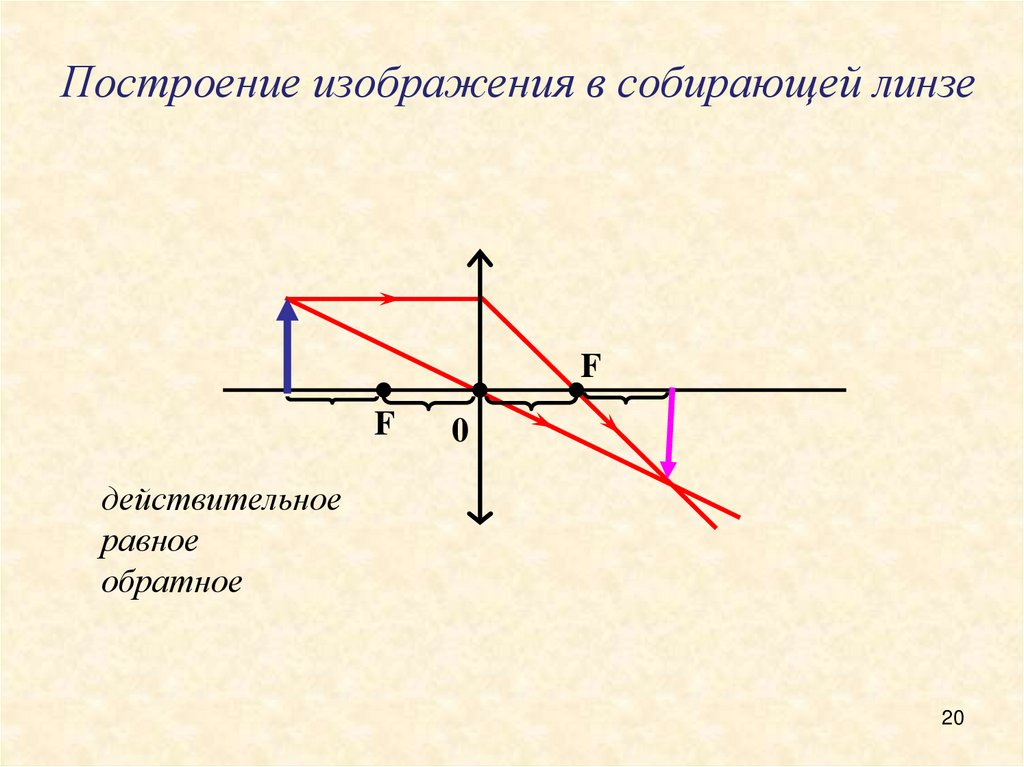

20. Построение изображения в собирающей линзе

F
F
0
действительное
равное
обратное
20

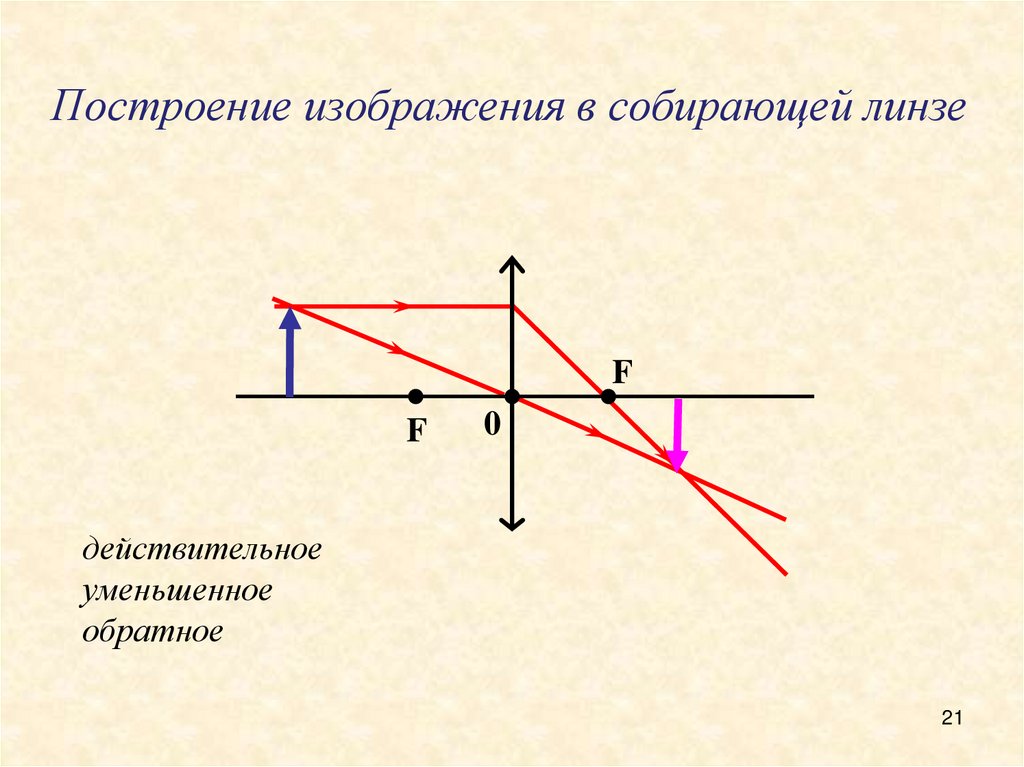

21. Построение изображения в собирающей линзе

F
F
0
действительное
уменьшенное
обратное
21

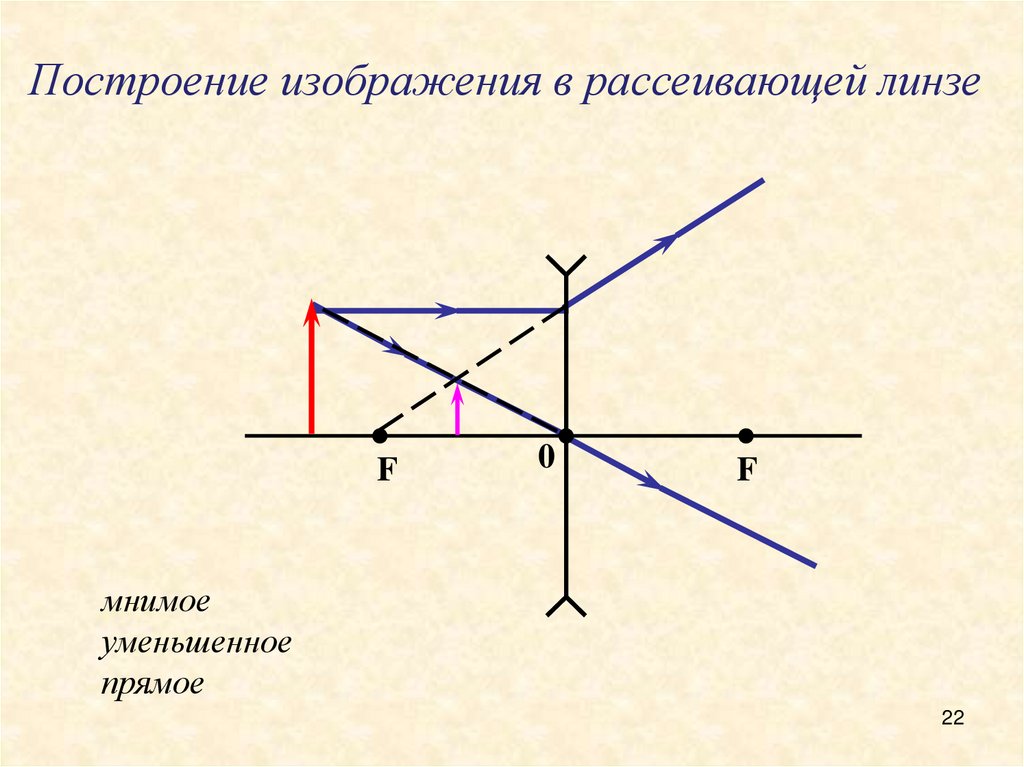

22. Построение изображения в рассеивающей линзе

F
0
F
мнимое
уменьшенное
прямое
22

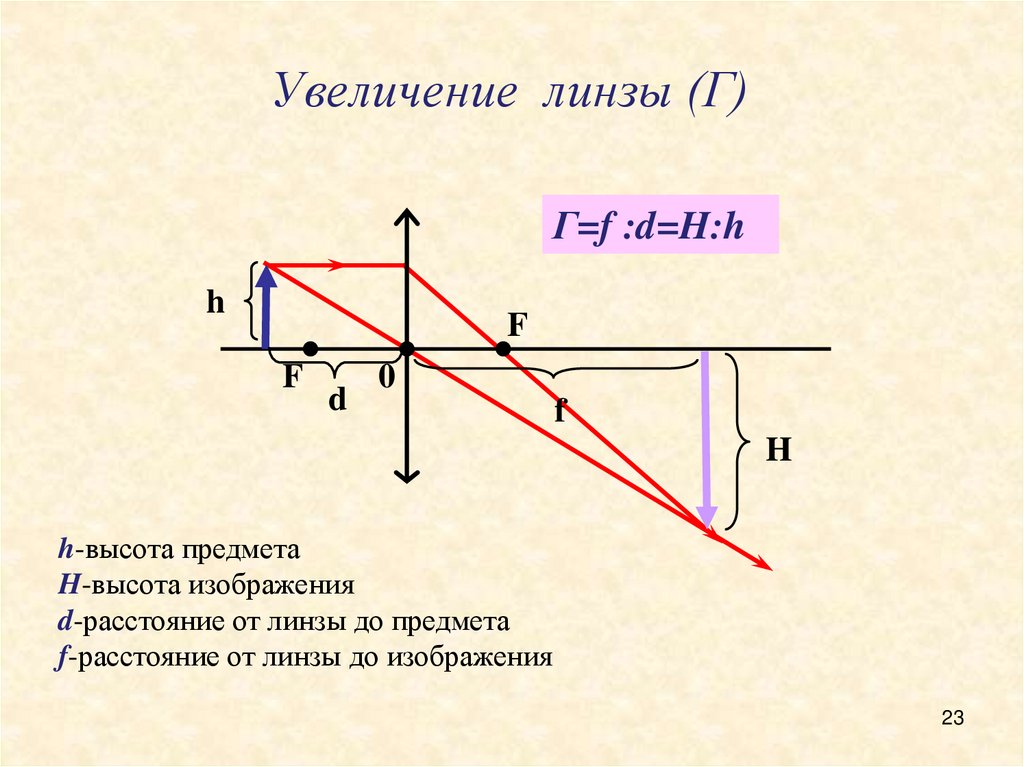

23. Увеличение линзы (Г)

Г=f :d=H:h
h
F
F
d
0
f
H
h-высота предмета
H-высота изображения
d-расстояние от линзы до предмета
f-расстояние от линзы до изображения
23

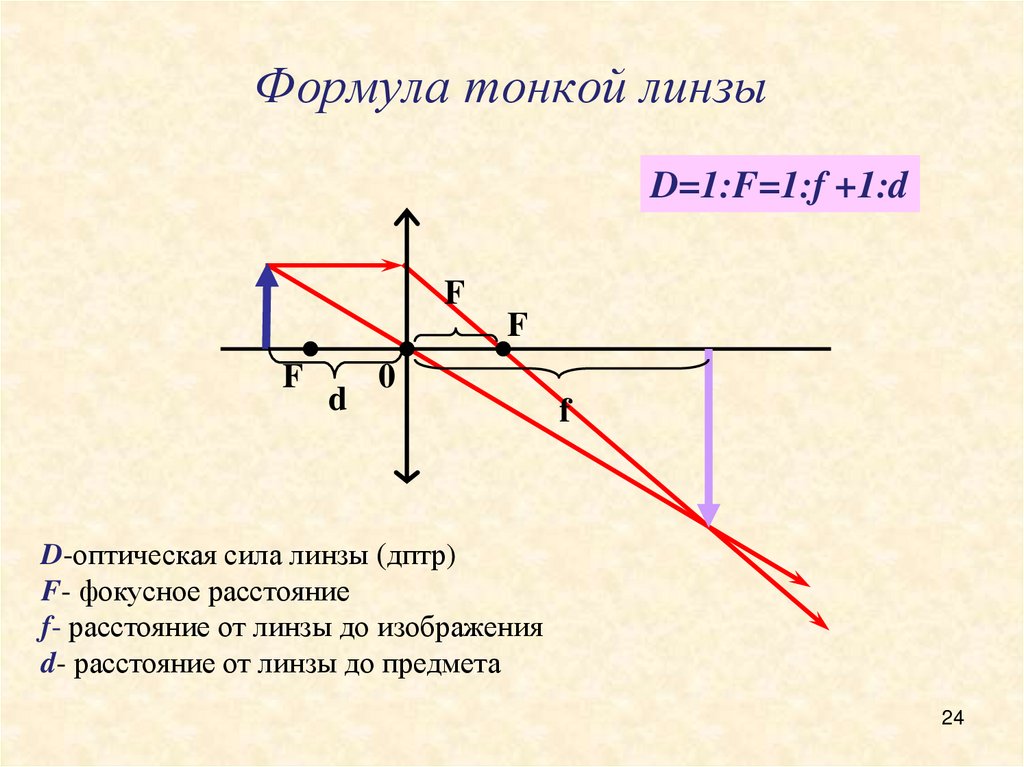

24. Формула тонкой линзы

D=1:F=1:f +1:d
F
F
F
d
0
f
D-оптическая сила линзы (дптр)
F- фокусное расстояние
f- расстояние от линзы до изображения
d- расстояние от линзы до предмета
24

25.

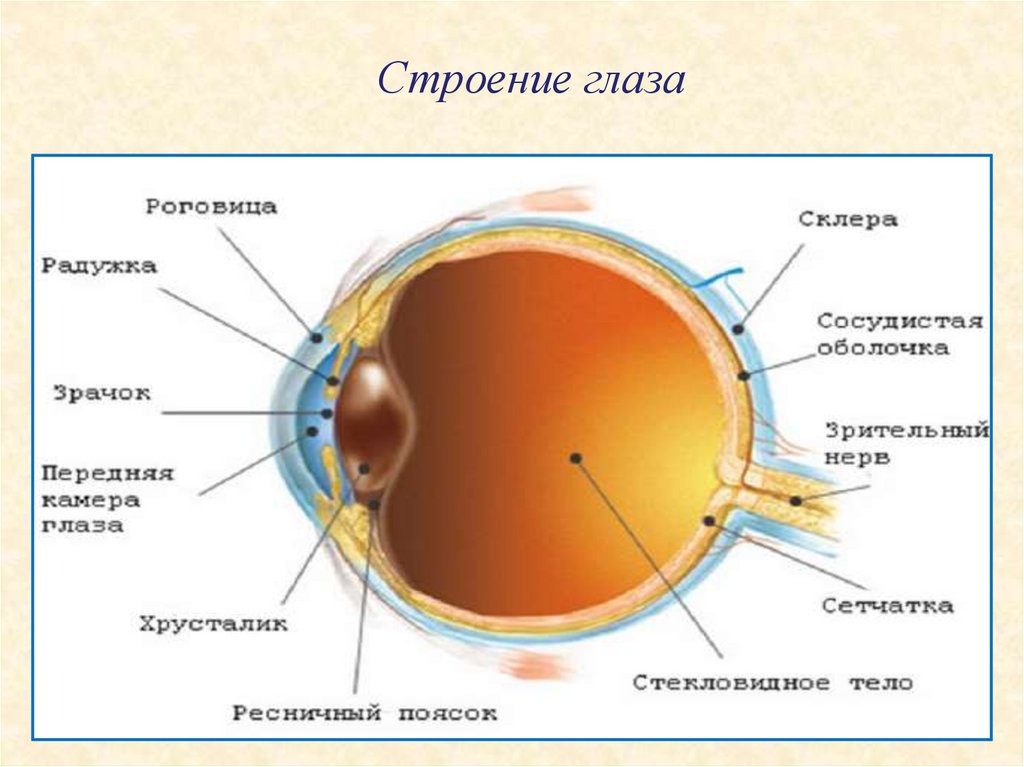

Строение глаза

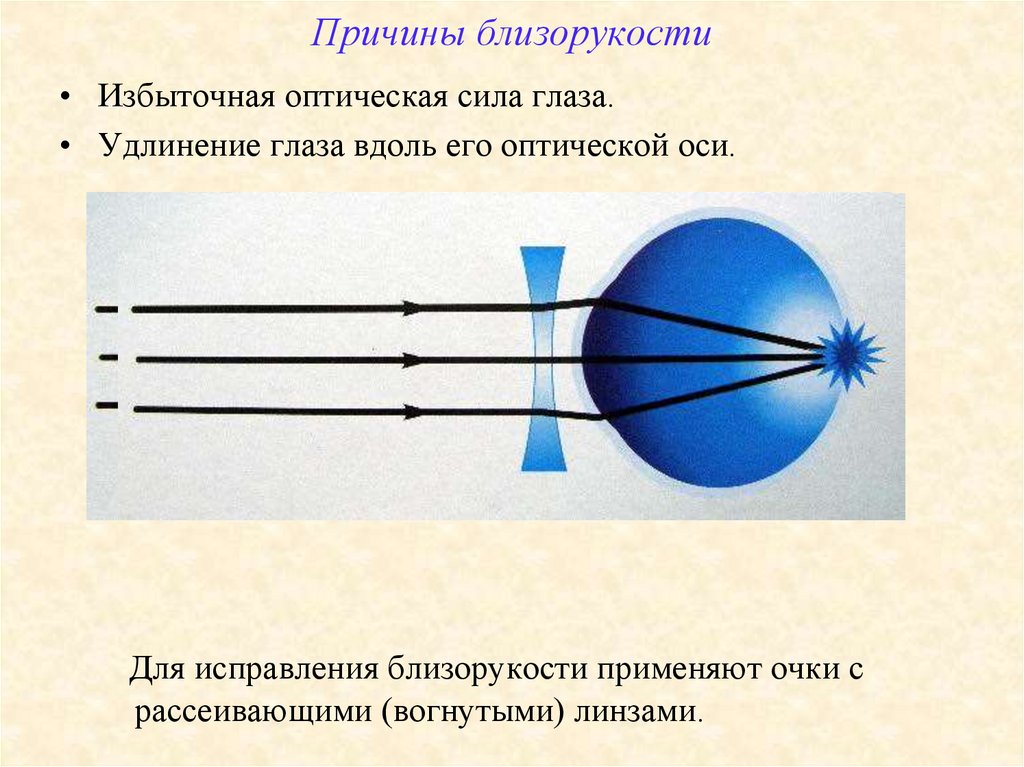

26. Причины близорукости

• Избыточная оптическая сила глаза.
• Удлинение глаза вдоль его оптической оси.
Для исправления близорукости применяют очки с
рассеивающими (вогнутыми) линзами.

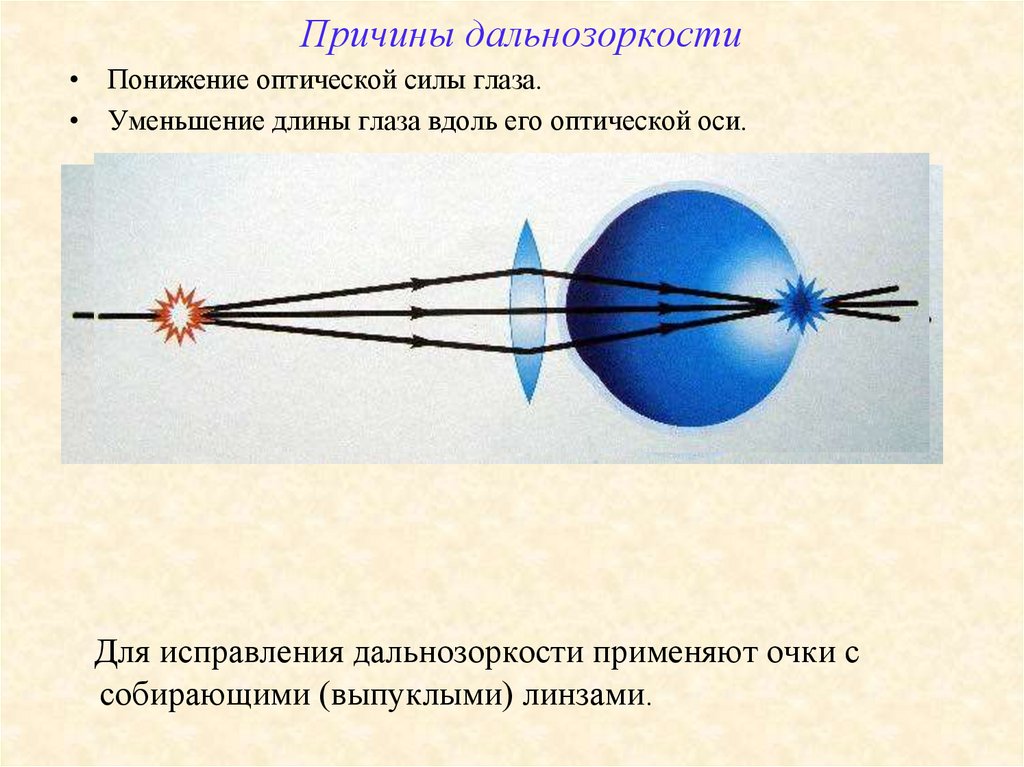

27. Причины дальнозоркости

• Понижение оптической силы глаза.
• Уменьшение длины глаза вдоль его оптической оси.
Для исправления дальнозоркости применяют очки с
собирающими (выпуклыми) линзами.
