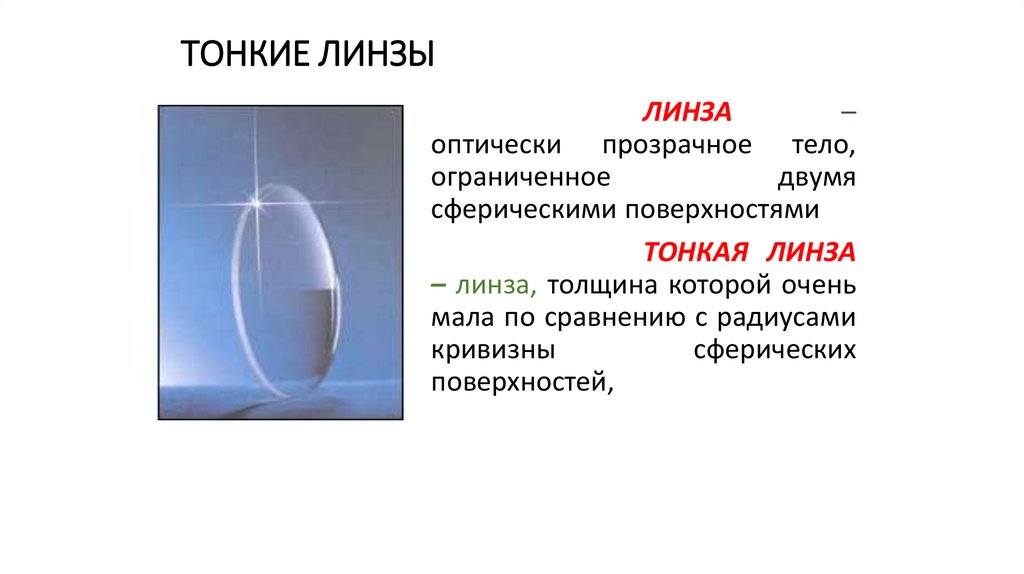

Тонкие линзы

1. ТОНКИЕ ЛИНЗЫ

ЛИНЗА
–
оптически прозрачное тело,
ограниченное
двумя
сферическими поверхностями
ТОНКАЯ ЛИНЗА
– линза, толщина которой очень
мала по сравнению с радиусами
кривизны
сферических
поверхностей,

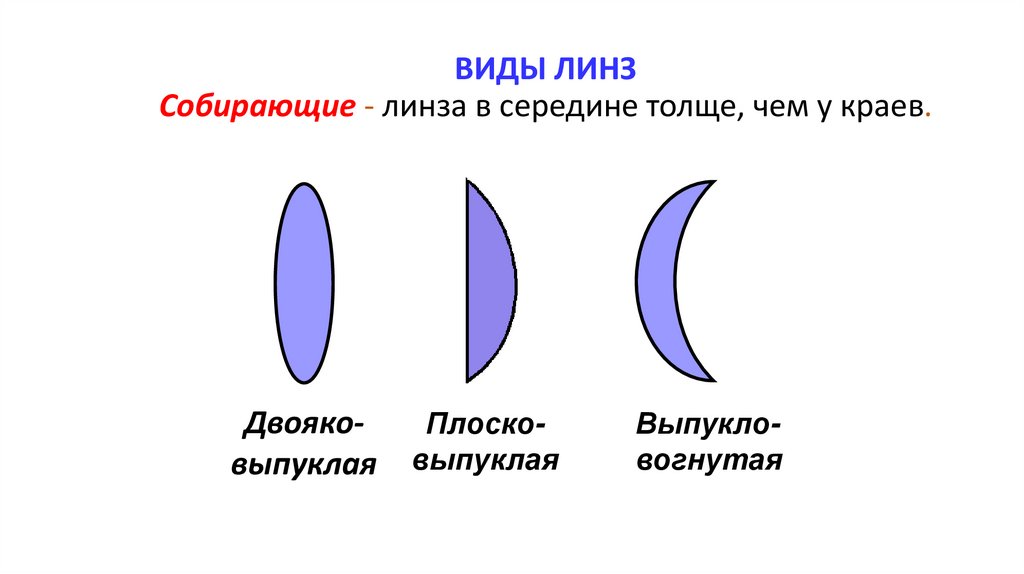

2. ВИДЫ ЛИНЗ Собирающие - линза в середине толще, чем у краев.

ДвоякоПлосковыпуклая выпуклая
Выпукловогнутая

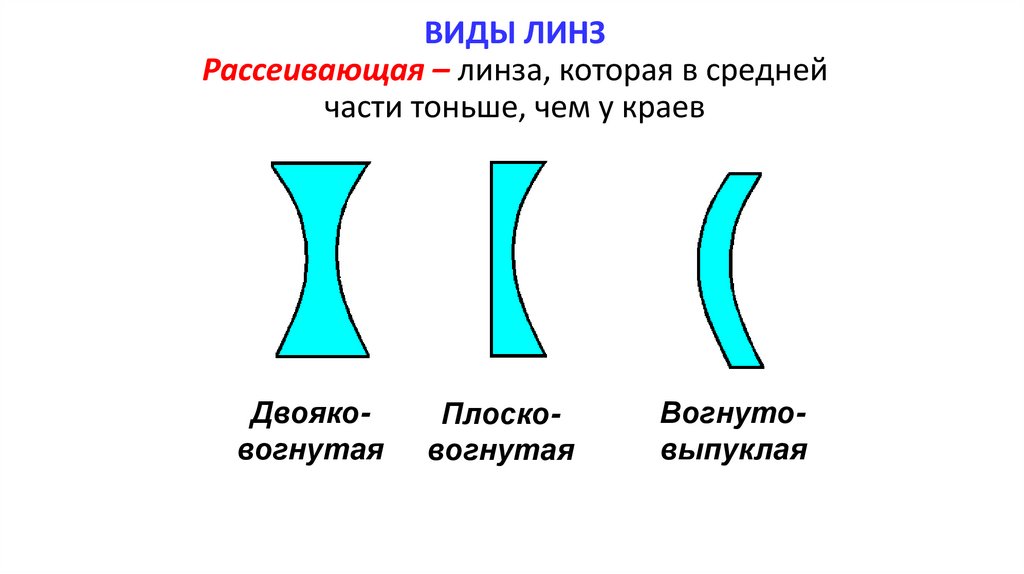

3. ВИДЫ ЛИНЗ Рассеивающая – линза, которая в средней части тоньше, чем у краев

Двояковогнутая
Плосковогнутая
Вогнутовыпуклая

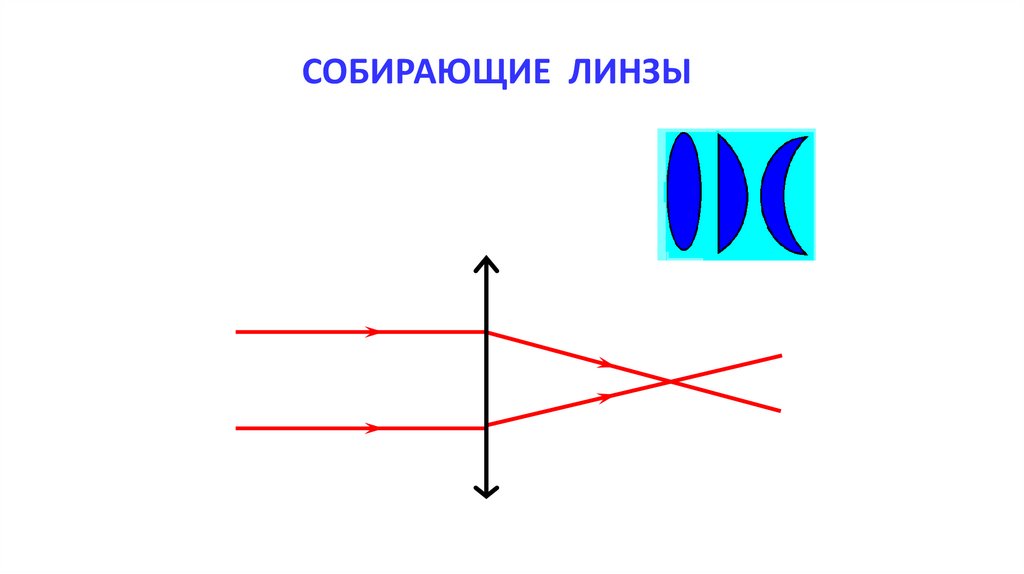

4. СОБИРАЮЩИЕ ЛИНЗЫ

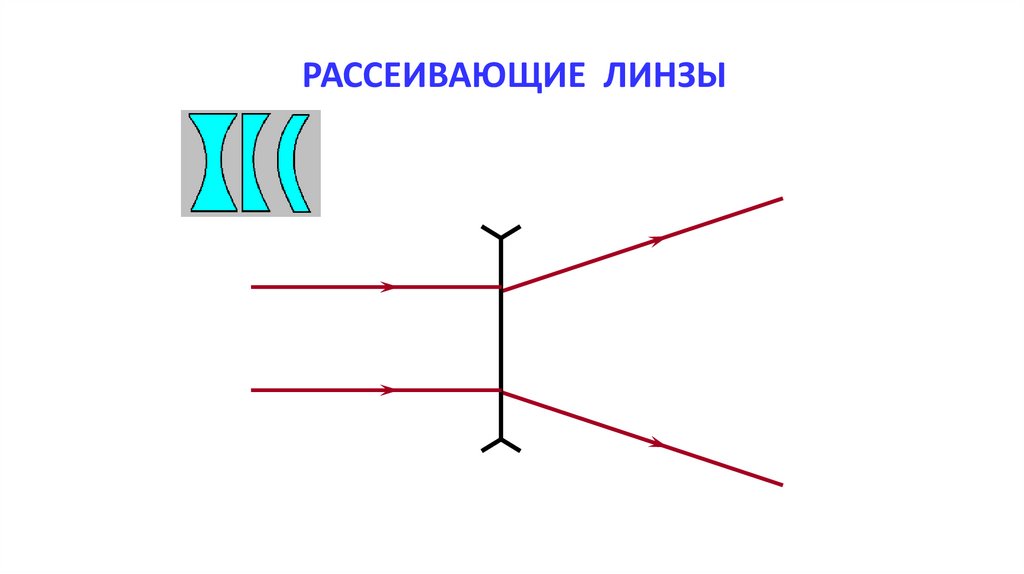

5. РАССЕИВАЮЩИЕ ЛИНЗЫ

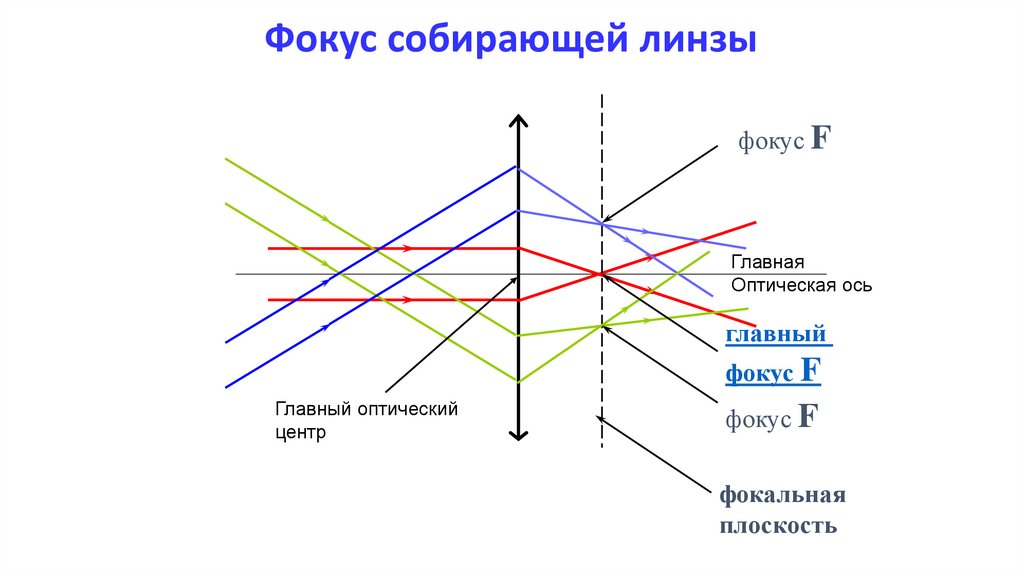

6. Фокус собирающей линзы

фокус F
Главная
Оптическая ось
главный
фокус F
Главный оптический
центр
фокус F
фокальная
плоскость

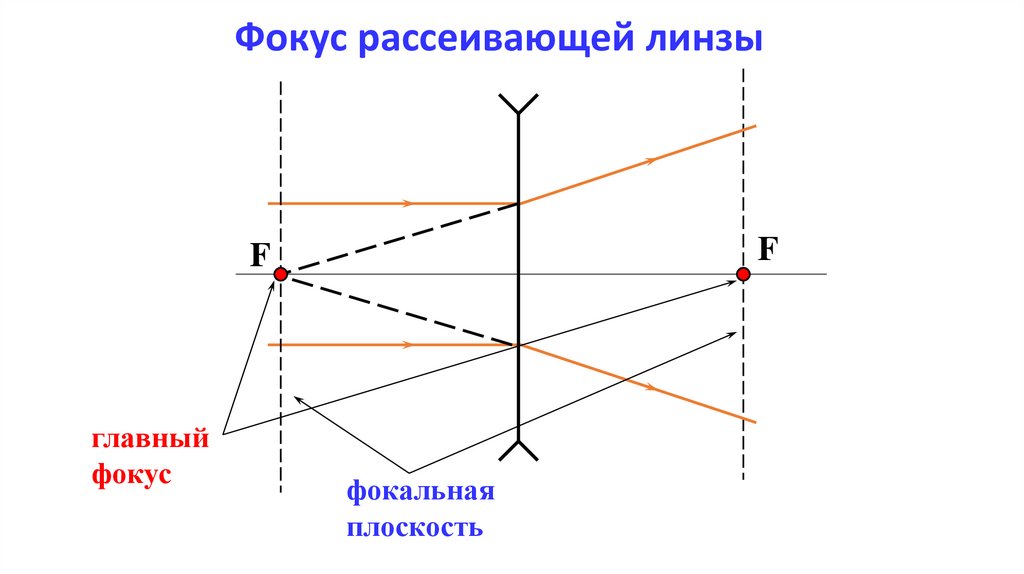

7. Фокус рассеивающей линзы

F
F
главный
фокус
фокальная
плоскость

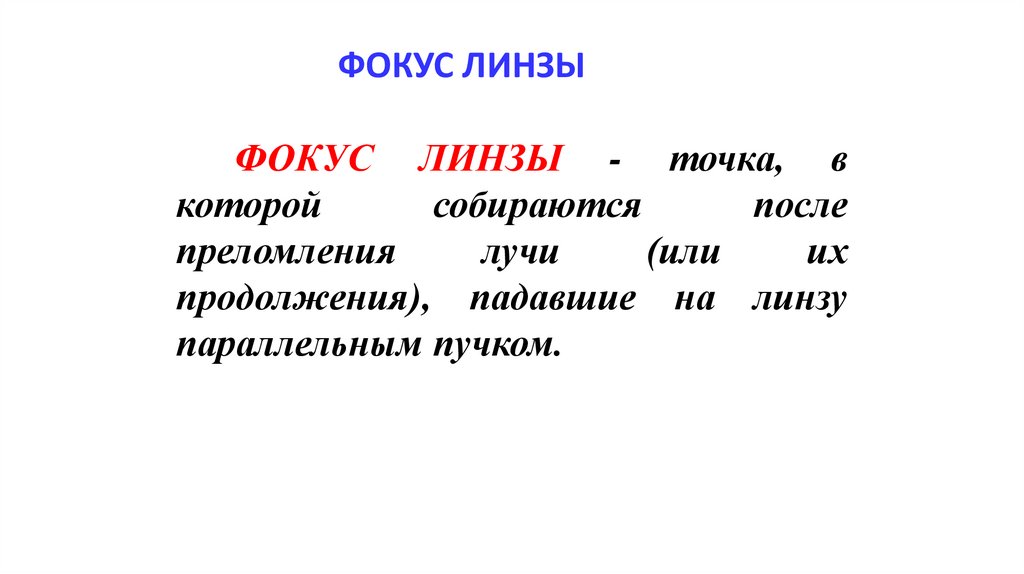

8. ФОКУС ЛИНЗЫ

ФОКУС ЛИНЗЫ - точка, в
которой
собираются
после
преломления
лучи
(или
их
продолжения), падавшие на линзу
параллельным пучком.

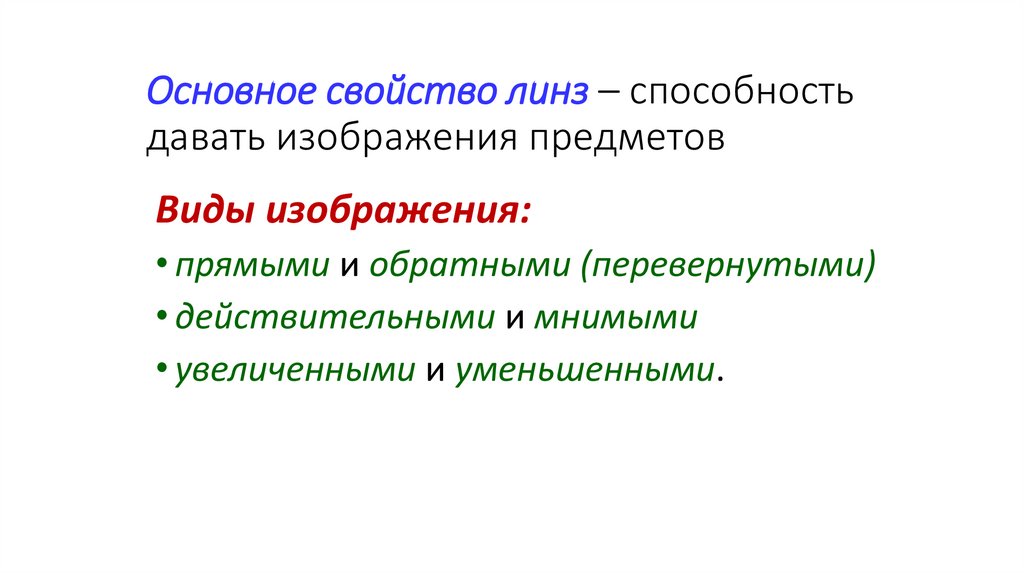

9. Основное свойство линз – способность давать изображения предметов

Виды изображения:
• прямыми и обратными (перевернутыми)
• действительными и мнимыми
• увеличенными и уменьшенными.

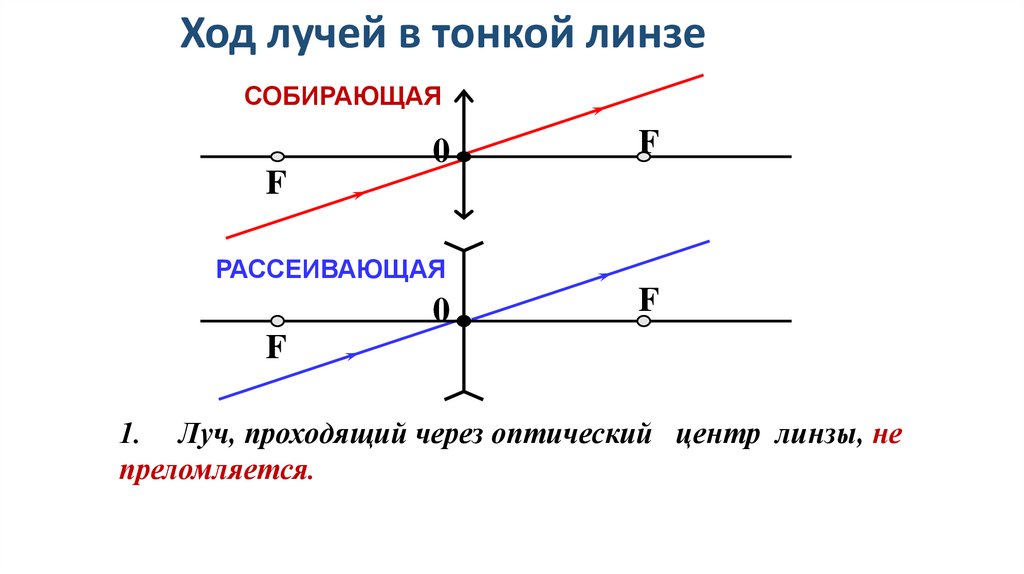

10. Ход лучей в тонкой линзе

СОБИРАЮЩАЯ
0
F
F
РАССЕИВАЮЩАЯ
0
F
F
1. Луч, проходящий через оптический центр линзы, не
преломляется.

11. Ход лучей в линзе

0
F
0
F
F
F

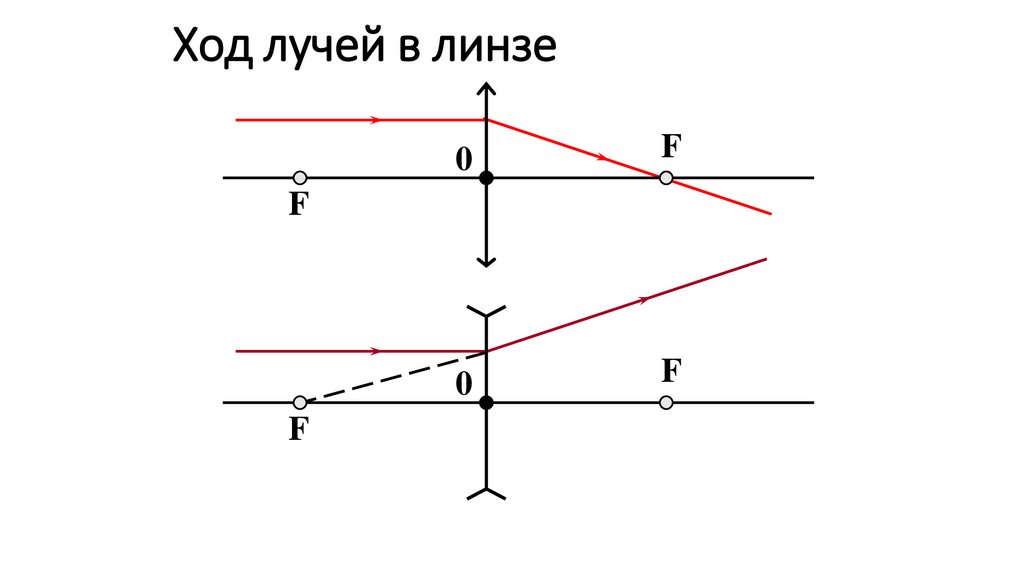

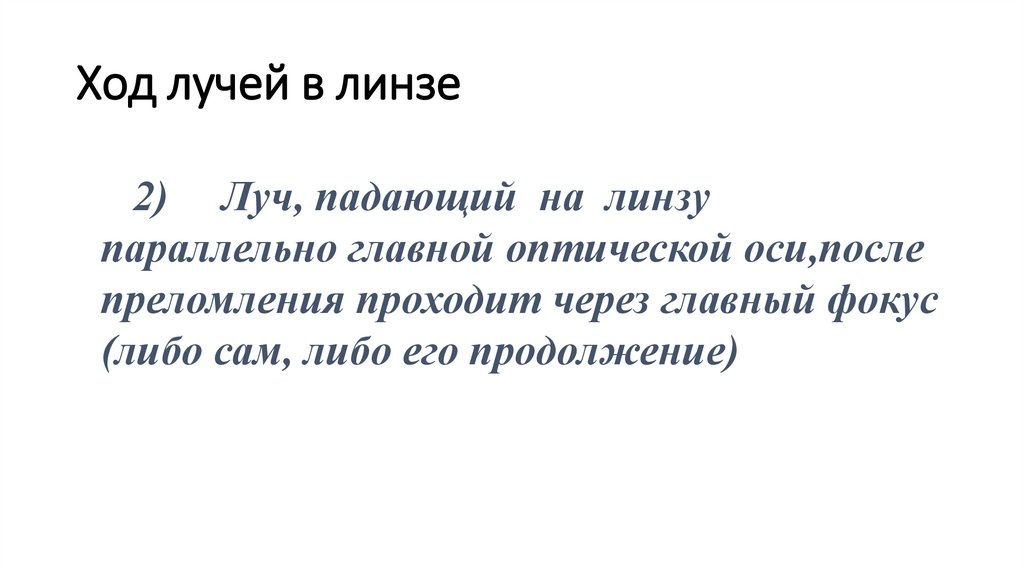

12. Ход лучей в линзе

2) Луч, падающий на линзу
параллельно главной оптической оси,после
преломления проходит через главный фокус
(либо сам, либо его продолжение)

13. Ход лучей в линзе

0
F
0
F
F
F

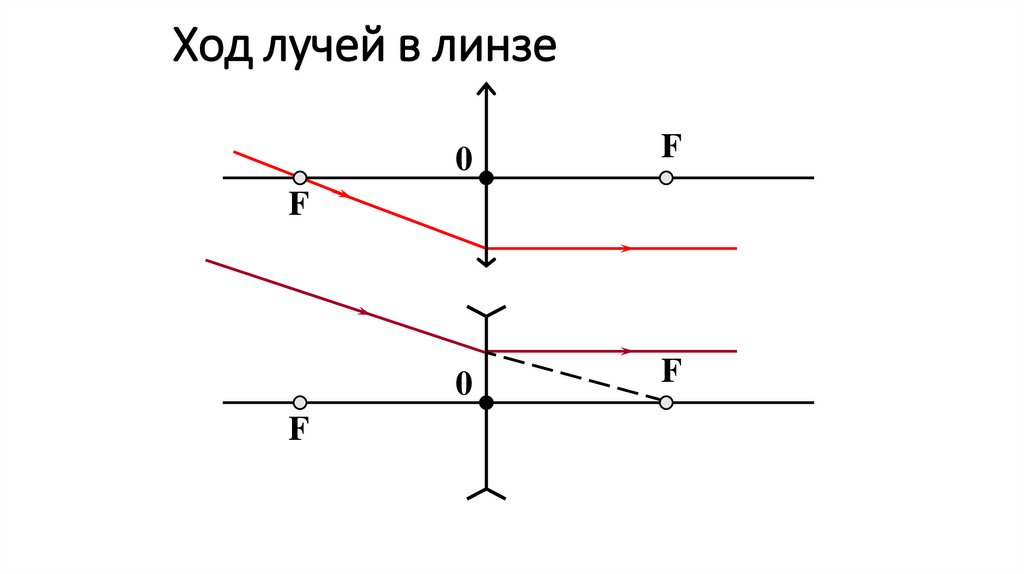

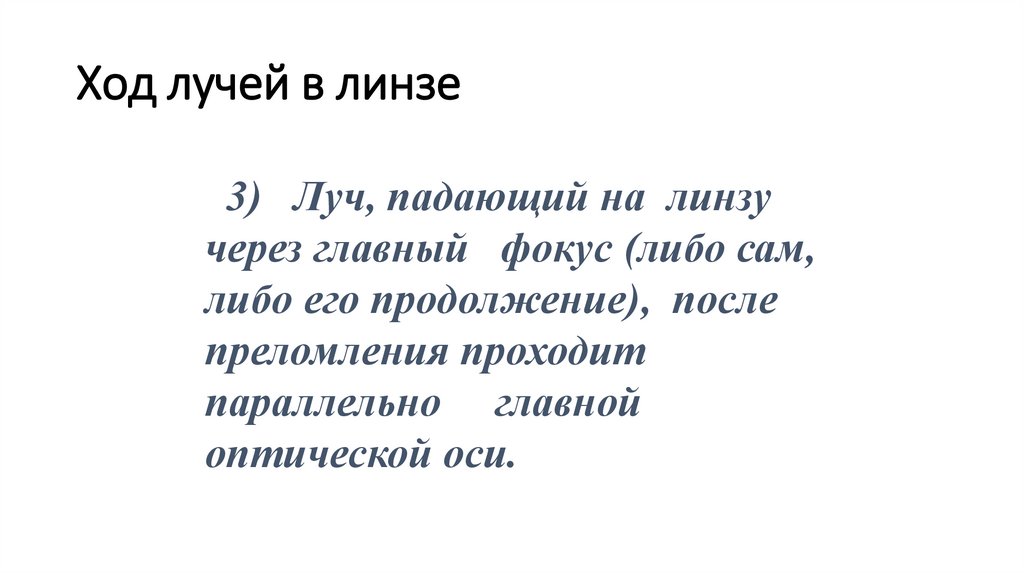

14. Ход лучей в линзе

3) Луч, падающий на линзу
через главный фокус (либо сам,
либо его продолжение), после
преломления проходит
параллельно главной
оптической оси.

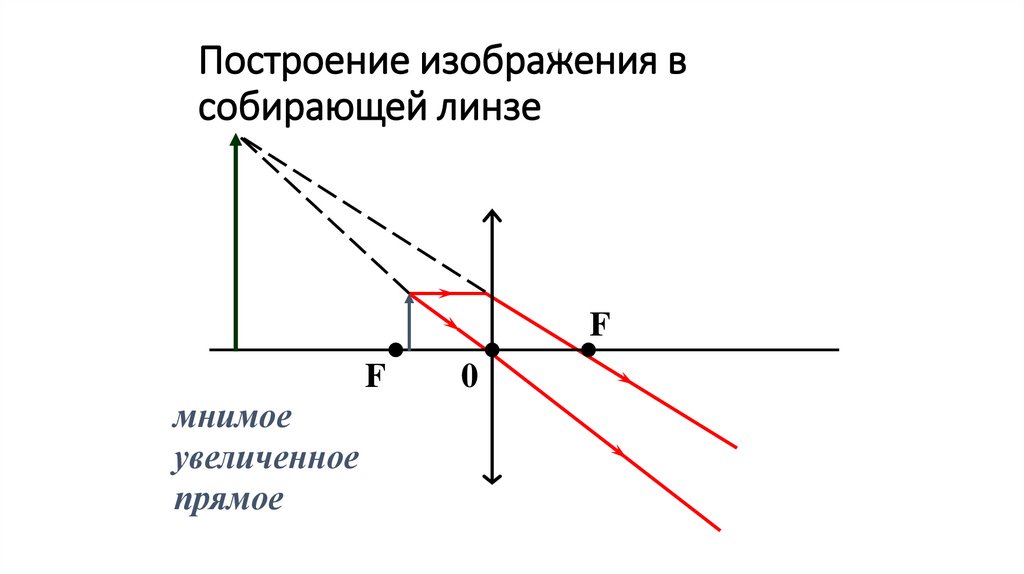

15. Построение изображения в собирающей линзе

F
F
мнимое
увеличенное
прямое
0

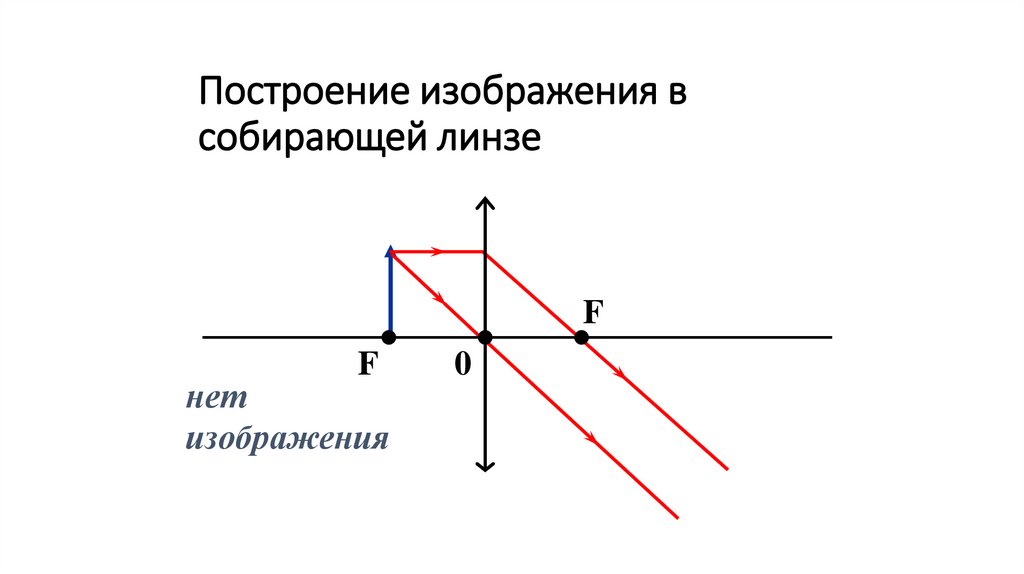

16. Построение изображения в собирающей линзе

F
F
нет
изображения
0

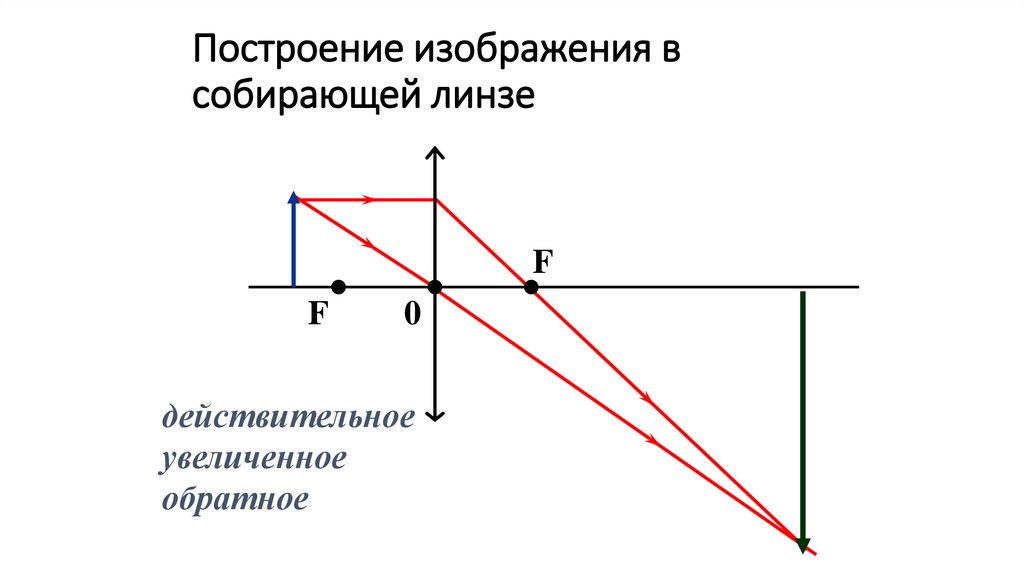

17. Построение изображения в собирающей линзе

F
F
0
действительное
увеличенное
обратное

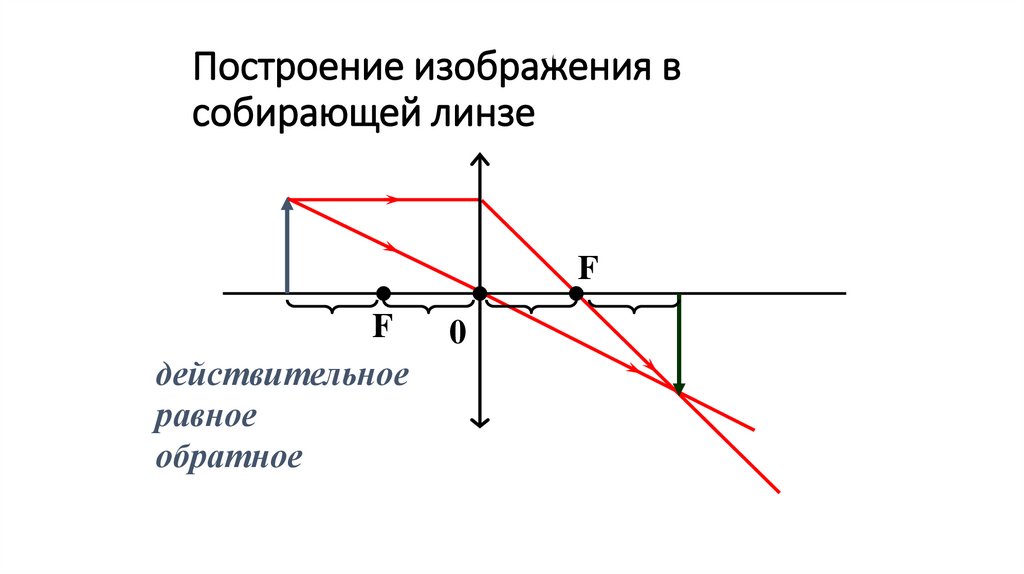

18. Построение изображения в собирающей линзе

F
F
действительное
равное
обратное
0

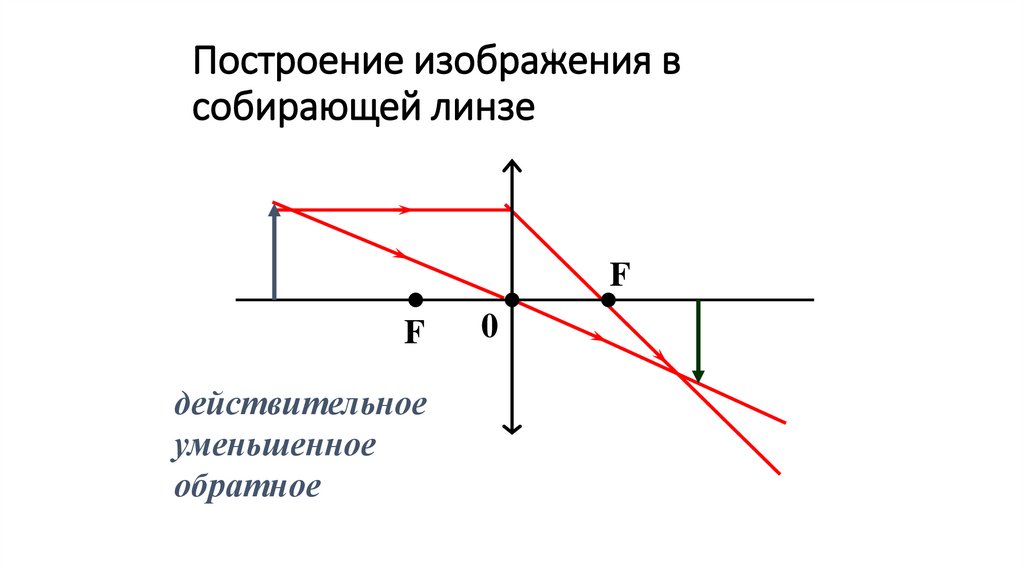

19. Построение изображения в собирающей линзе

F
F
действительное
уменьшенное
обратное
0

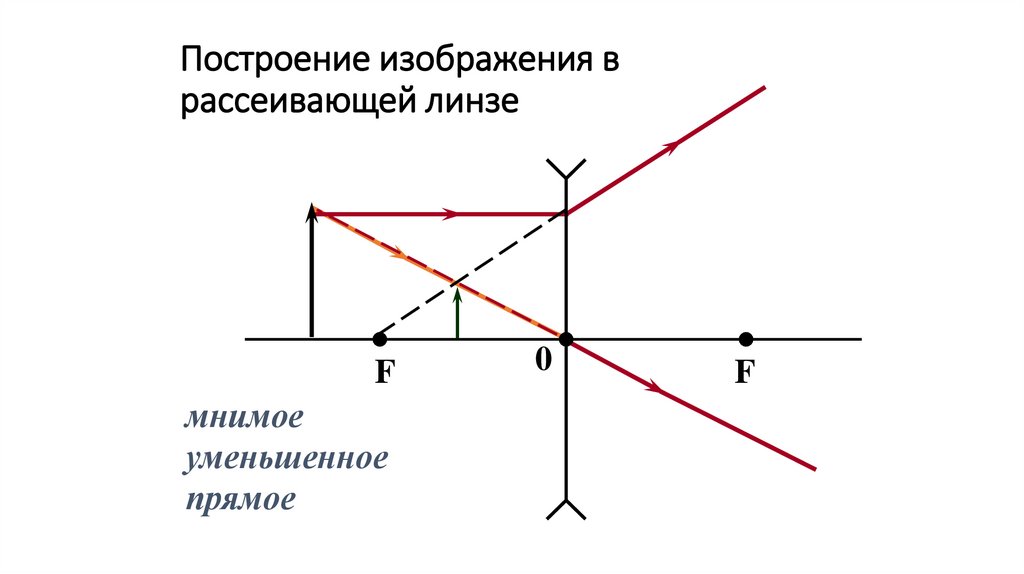

20. Построение изображения в рассеивающей линзе

F
мнимое
уменьшенное
прямое
0
F

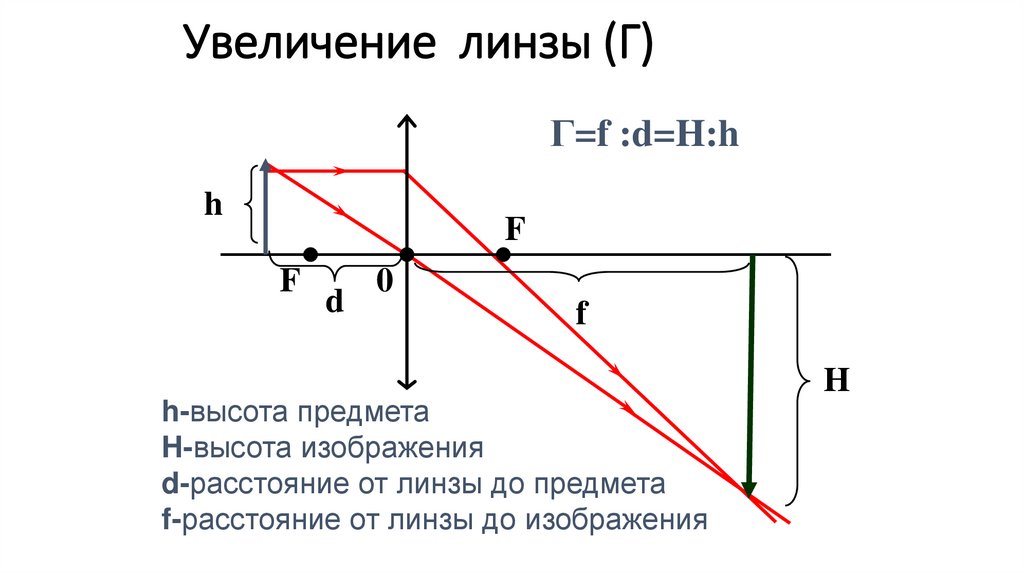

21. Увеличение линзы (Г)

Г=f :d=H:h
h
F
F
d
0
f
h-высота предмета
H-высота изображения
d-расстояние от линзы до предмета
f-расстояние от линзы до изображения
H

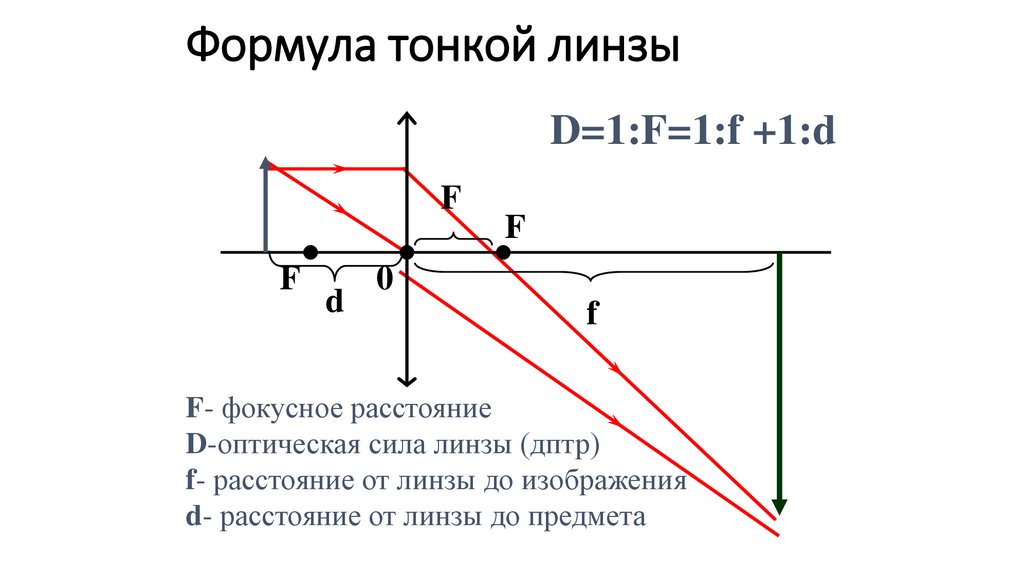

22. Формула тонкой линзы

D=1:F=1:f +1:d
F
F
d
F
0
f
F- фокусное расстояние
D-оптическая сила линзы (дптр)
f- расстояние от линзы до изображения
d- расстояние от линзы до предмета

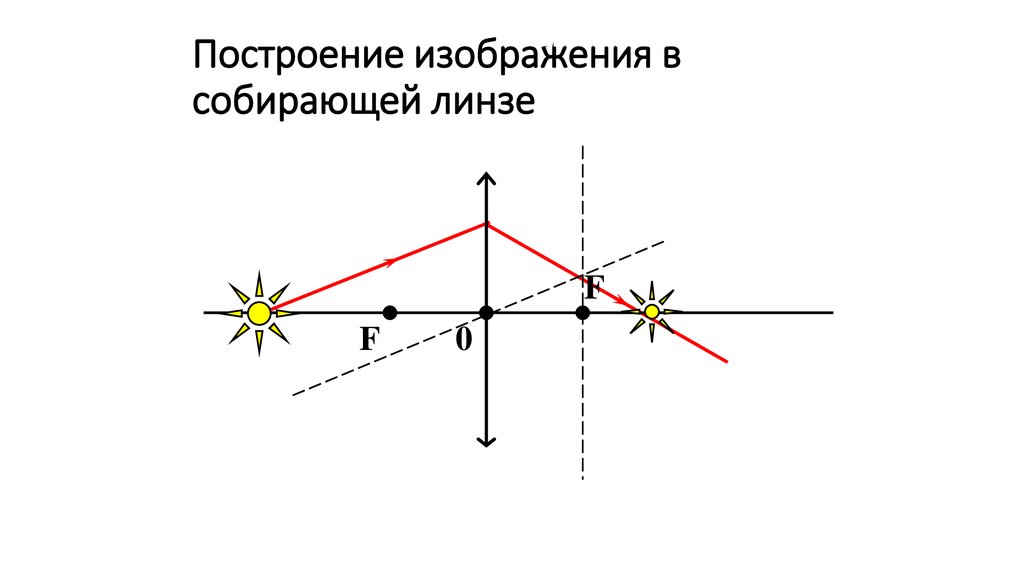

23. Построение изображения в собирающей линзе

F
F
0

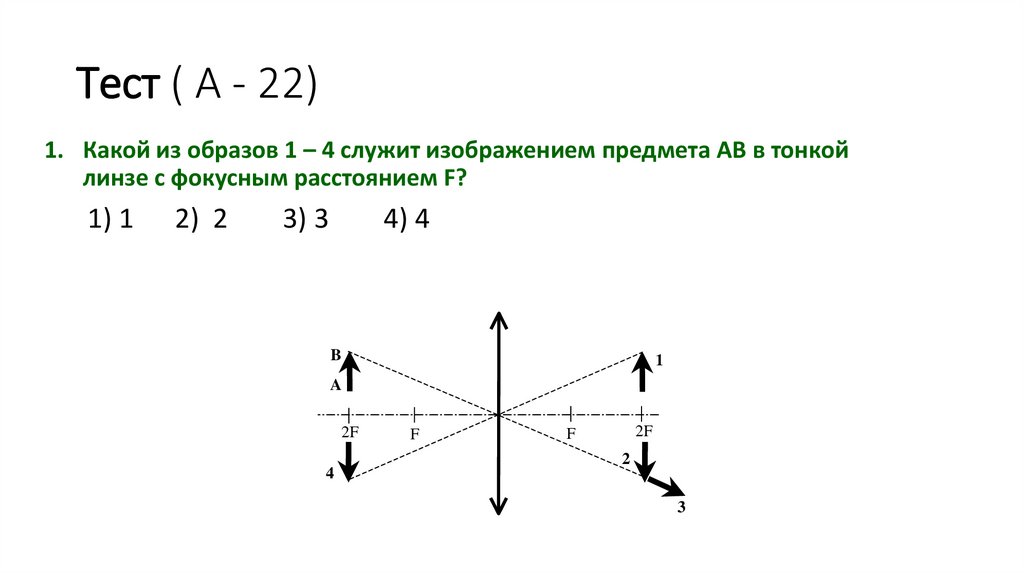

24. Тест ( А - 22)

1. Какой из образов 1 – 4 служит изображением предмета AB в тонкой
линзе с фокусным расстоянием F?
1) 1
2) 2
3) 3
4) 4
B
1
A
2F
4
F
2F
F
2
3

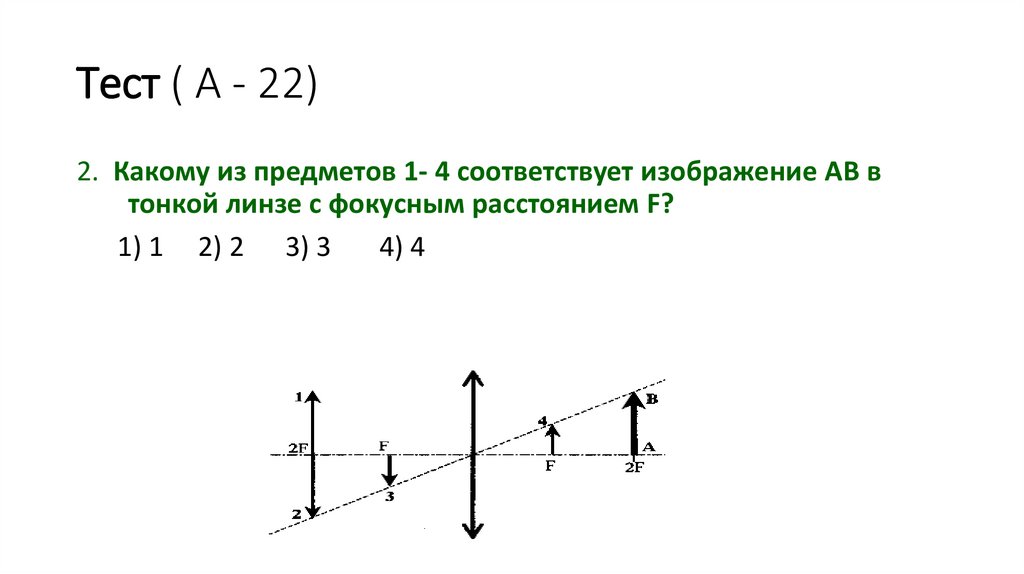

25. Тест ( А - 22)

2. Какому из предметов 1- 4 соответствует изображение АВ в
тонкой линзе с фокусным расстоянием F?
1) 1 2) 2 3) 3
4) 4

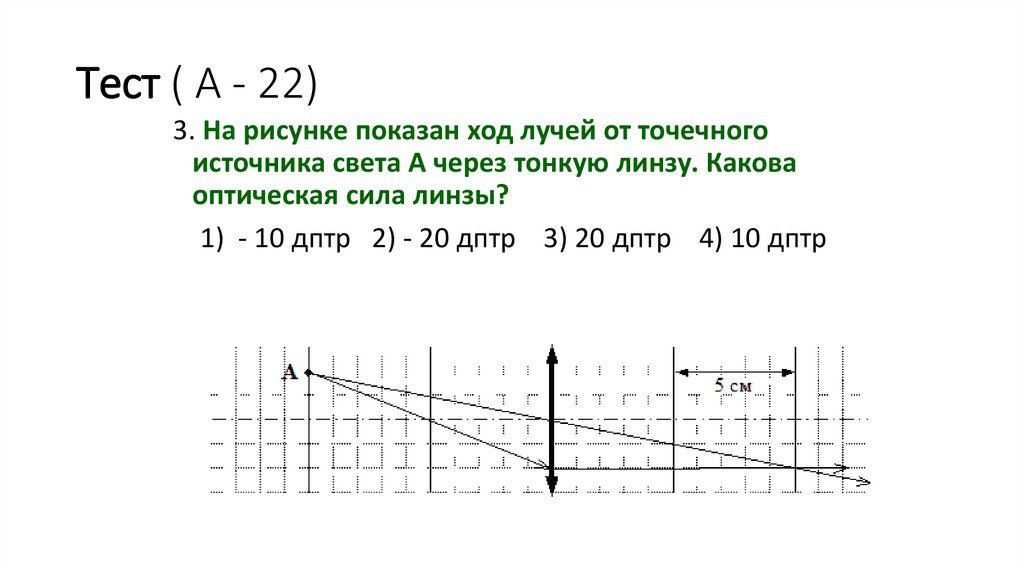

26. Тест ( А - 22)

3. На рисунке показан ход лучей от точечного
источника света А через тонкую линзу. Какова
оптическая сила линзы?
1) - 10 дптр 2) - 20 дптр 3) 20 дптр 4) 10 дптр

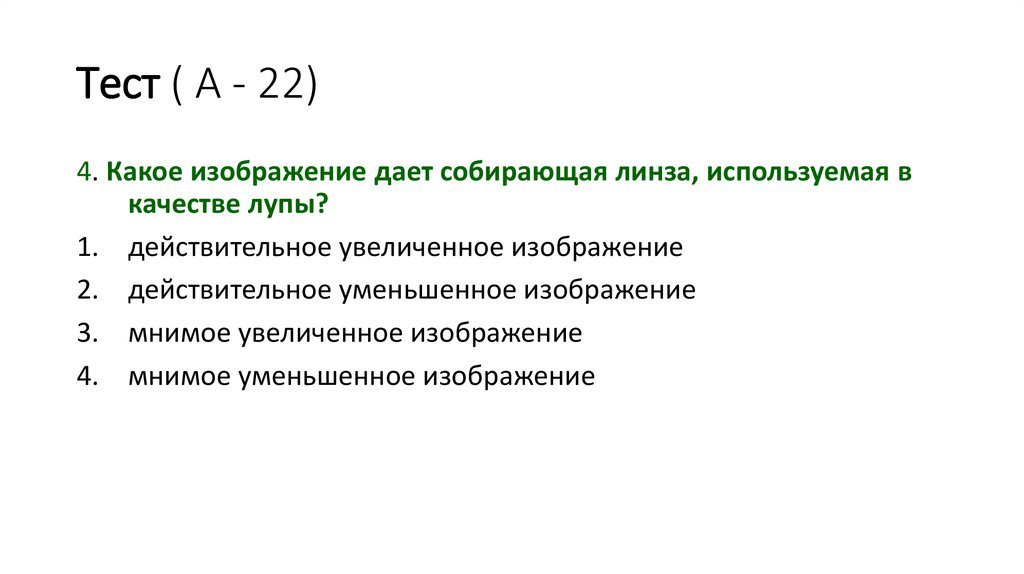

27. Тест ( А - 22)

4. Какое изображение дает собирающая линза, используемая в
качестве лупы?
1. действительное увеличенное изображение
2. действительное уменьшенное изображение
3. мнимое увеличенное изображение
4. мнимое уменьшенное изображение

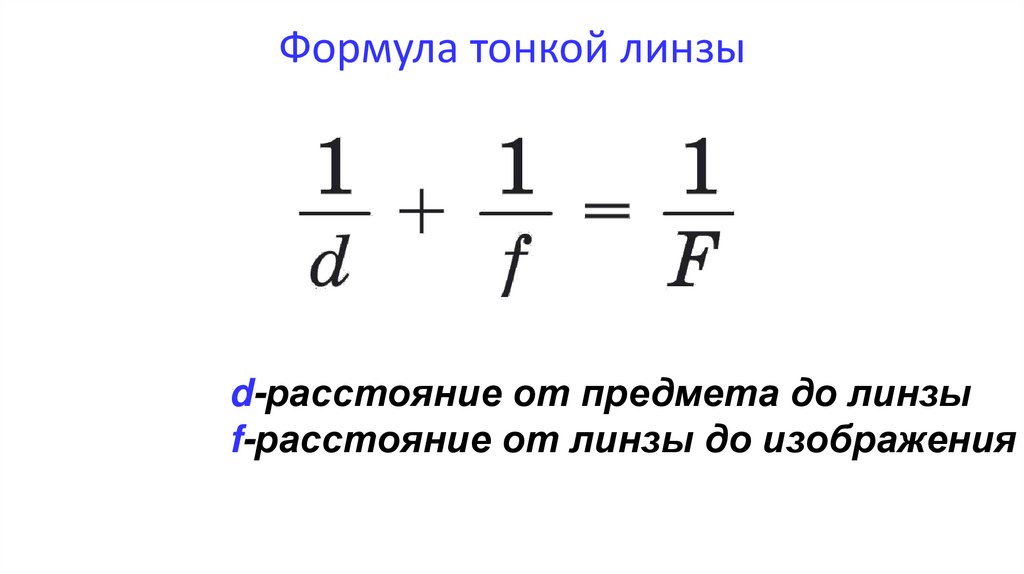

28. Формула тонкой линзы

d-расстояние от предмета до линзы
f-расстояние от линзы до изображения

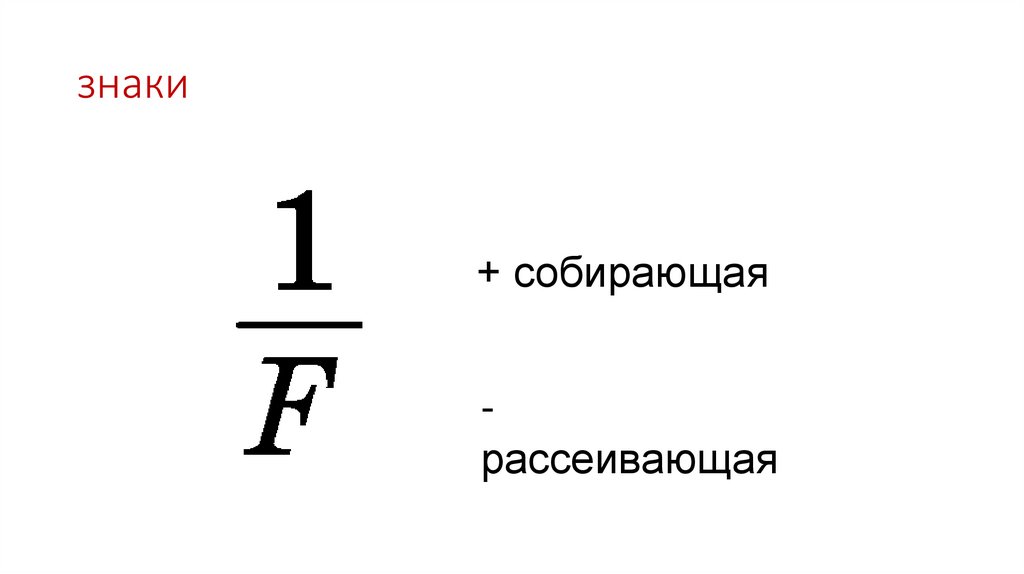

29. знаки

+ собирающая
рассеивающая

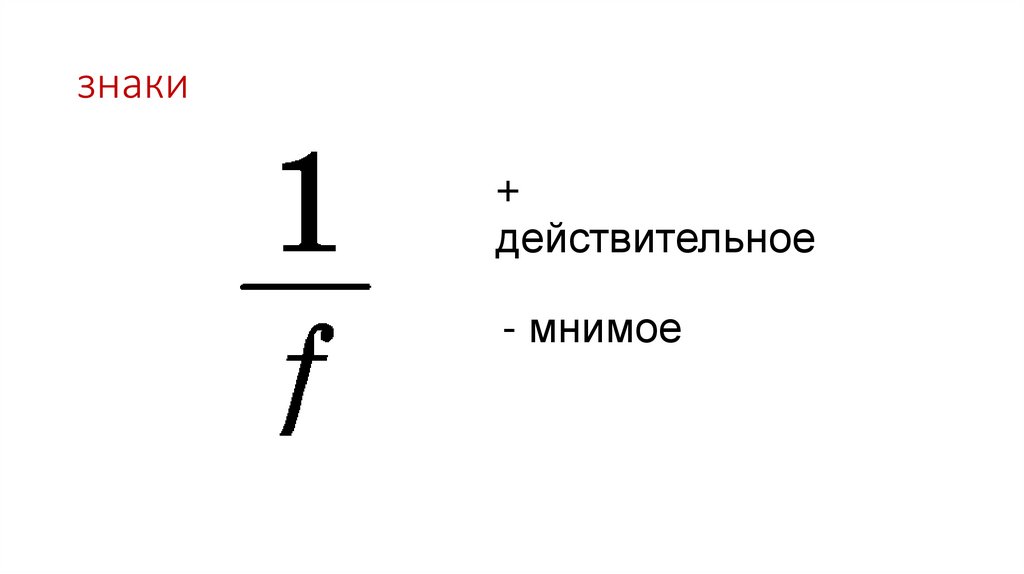

30. знаки

+
действительное
- мнимое

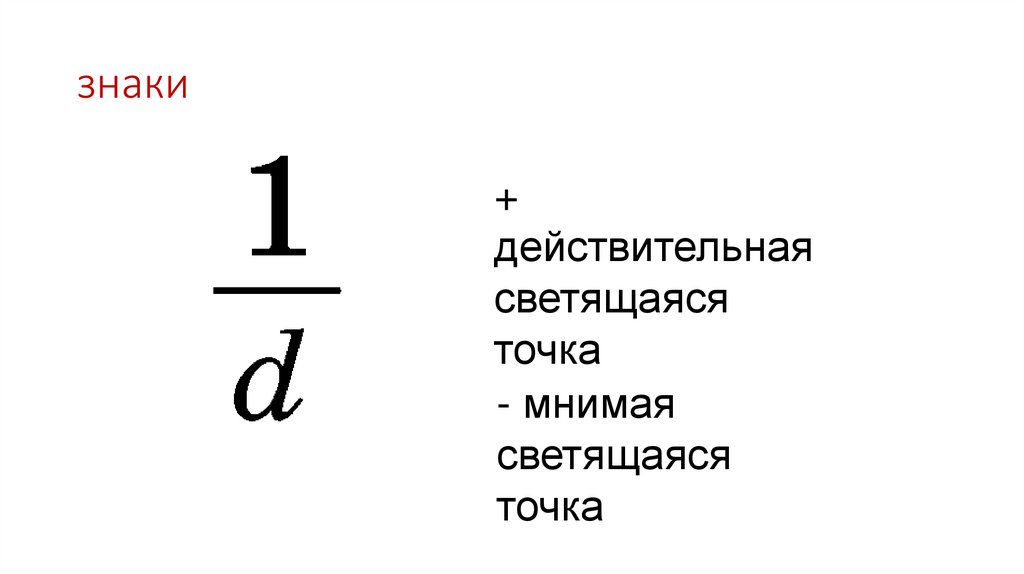

31. знаки

+
действительная
светящаяся
точка
- мнимая
светящаяся
точка

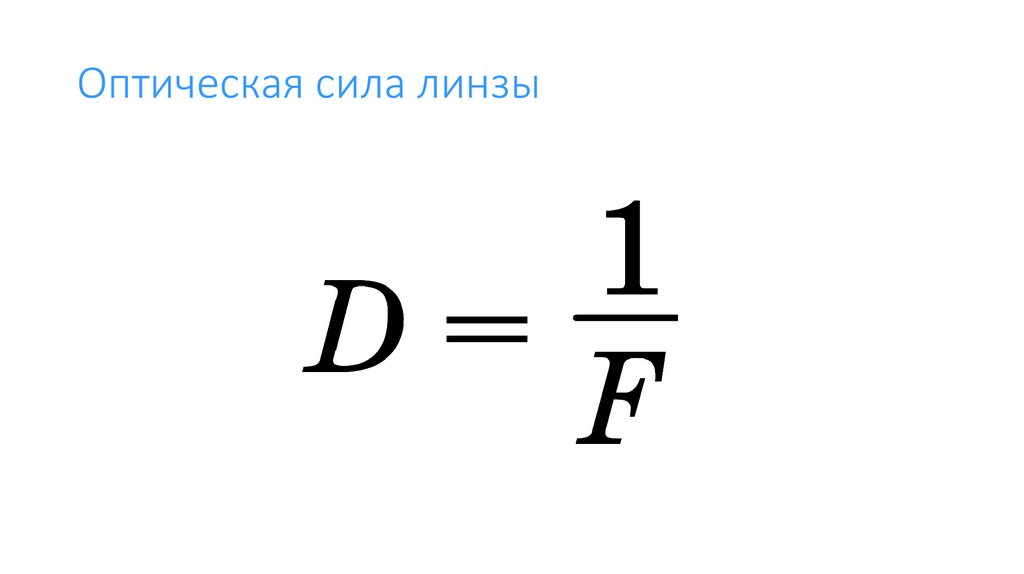

32. Оптическая сила линзы

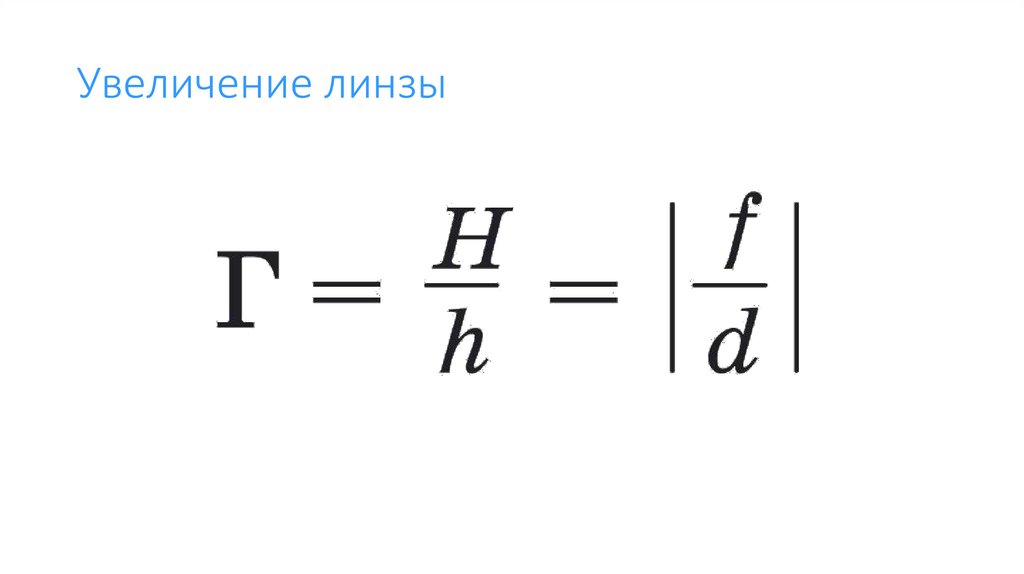

33. Увеличение линзы

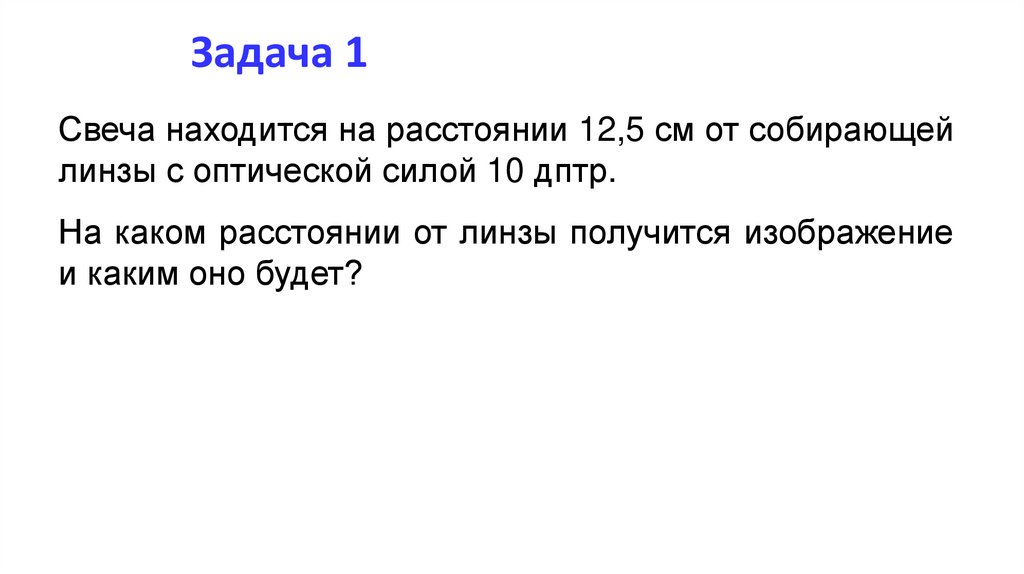

34. Задача 1

Свеча находится на расстоянии 12,5 см от собирающей
линзы с оптической силой 10 дптр.
На каком расстоянии от линзы получится изображение
и каким оно будет?

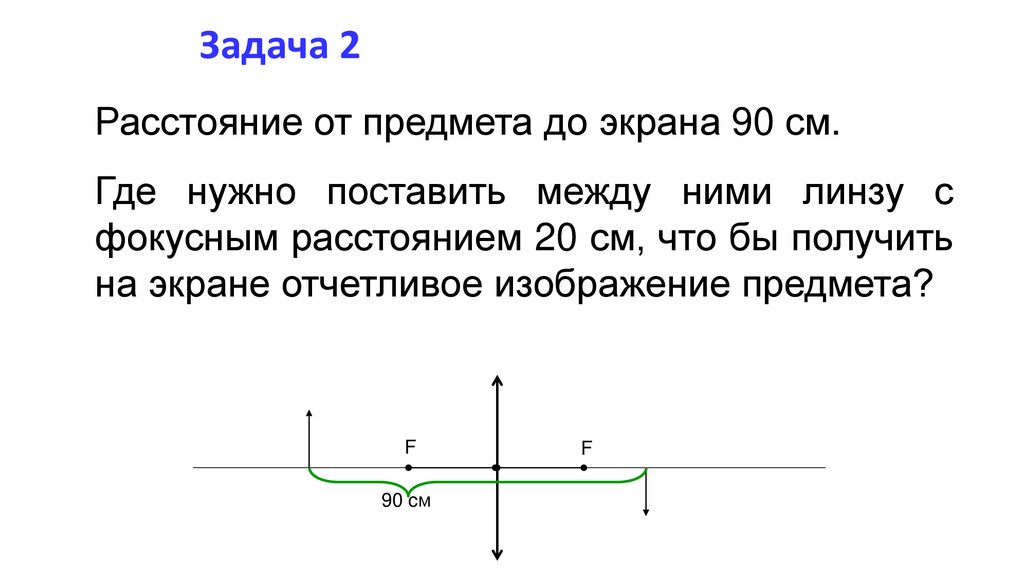

35. Задача 2

Расстояние от предмета до экрана 90 см.
Где нужно поставить между ними линзу с
фокусным расстоянием 20 см, что бы получить
на экране отчетливое изображение предмета?
F
90 cм
F
