Удельное сопротивление

1.

На прошлом уроке мы
узнали от каких величин
зависит сопротивление
проводника.
1
S

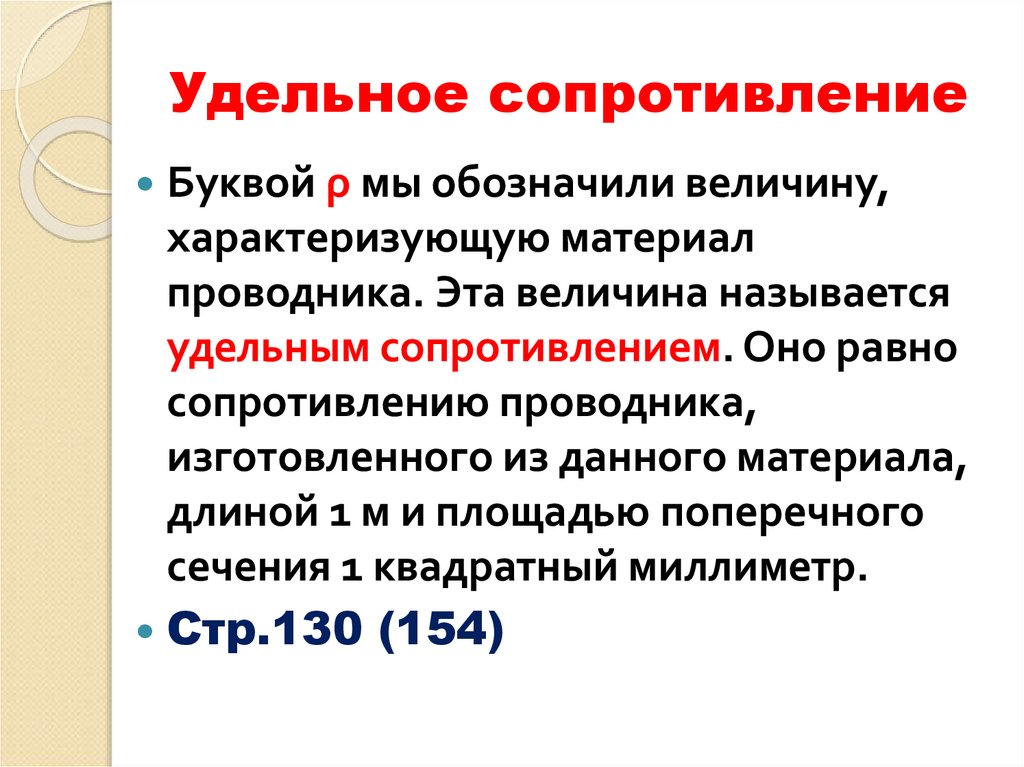

2. Удельное сопротивление

Буквой ρ мы обозначили величину,
характеризующую материал
проводника. Эта величина называется
удельным сопротивлением. Оно равно
сопротивлению проводника,
изготовленного из данного материала,
длиной 1 м и площадью поперечного
сечения 1 квадратный миллиметр.
Стр.130 (154)

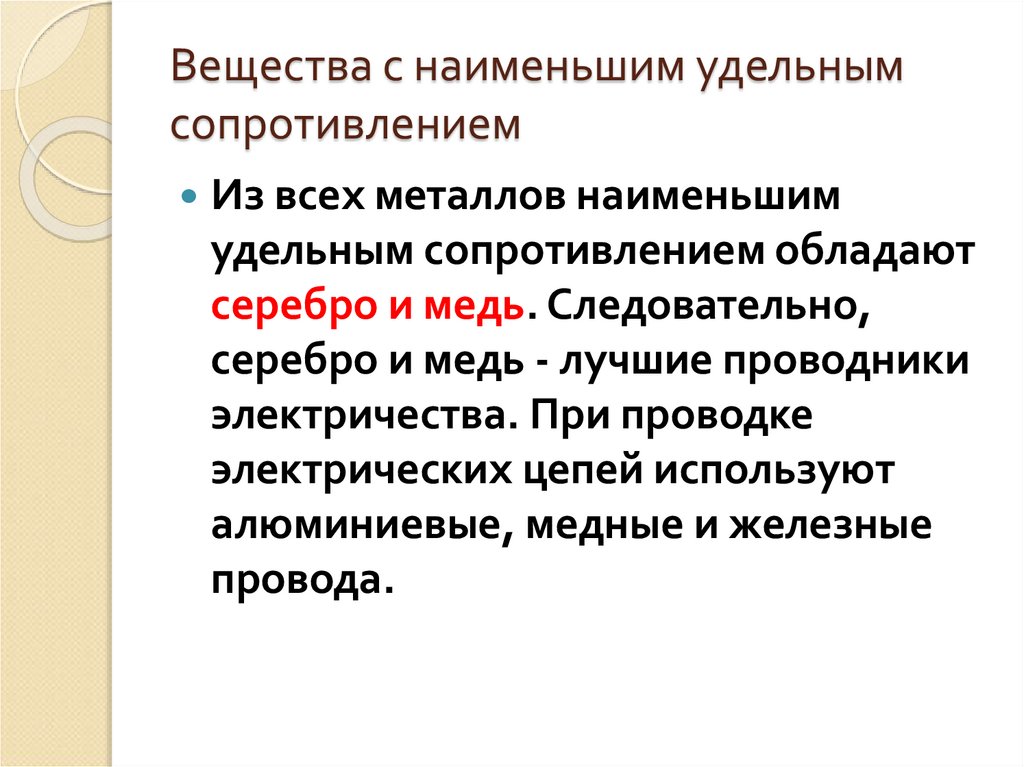

3. Вещества с наименьшим удельным сопротивлением

Из всех металлов наименьшим
удельным сопротивлением обладают
серебро и медь. Следовательно,
серебро и медь - лучшие проводники
электричества. При проводке
электрических цепей используют
алюминиевые, медные и железные
провода.

4. Вещества с большим удельным сопротивлением

Во многих случаях бывают нужны
приборы, имеющие большое
сопротивление. В них используют
специально созданные сплавы вещества с большим удельным
сопротивлением. Например, сплав
нихром имеет удельное
сопротивление почти в 40 раз
большее, чем алюминий.

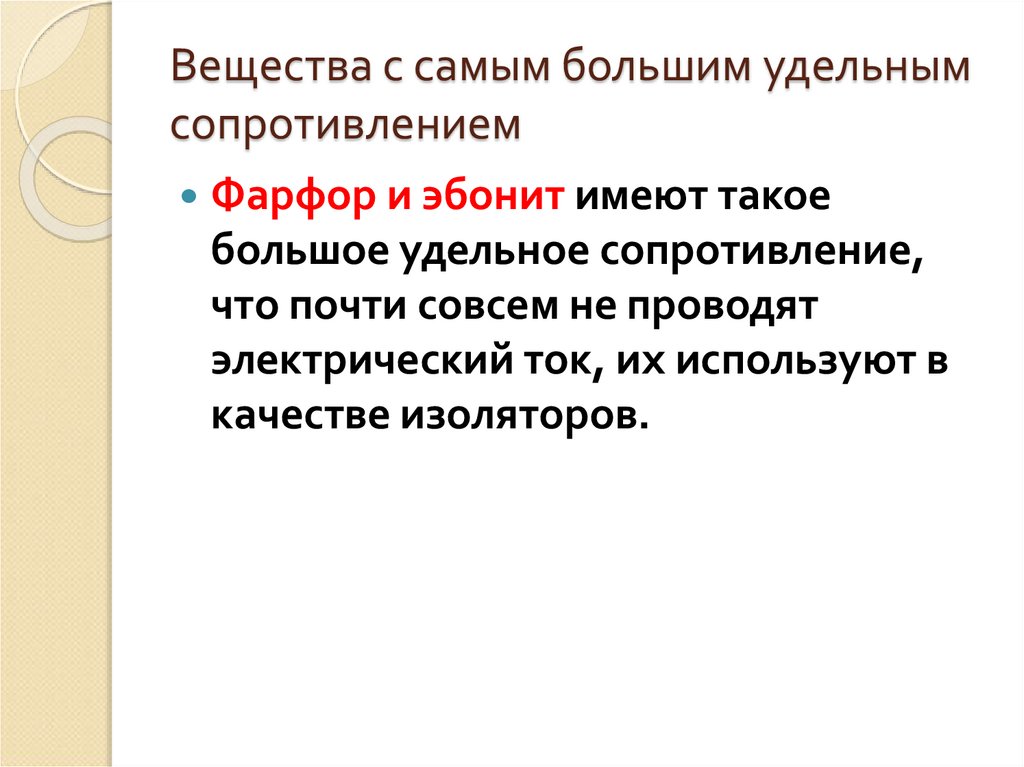

5. Вещества с самым большим удельным сопротивлением

Фарфор и эбонит имеют такое
большое удельное сопротивление,
что почти совсем не проводят
электрический ток, их используют в
качестве изоляторов.

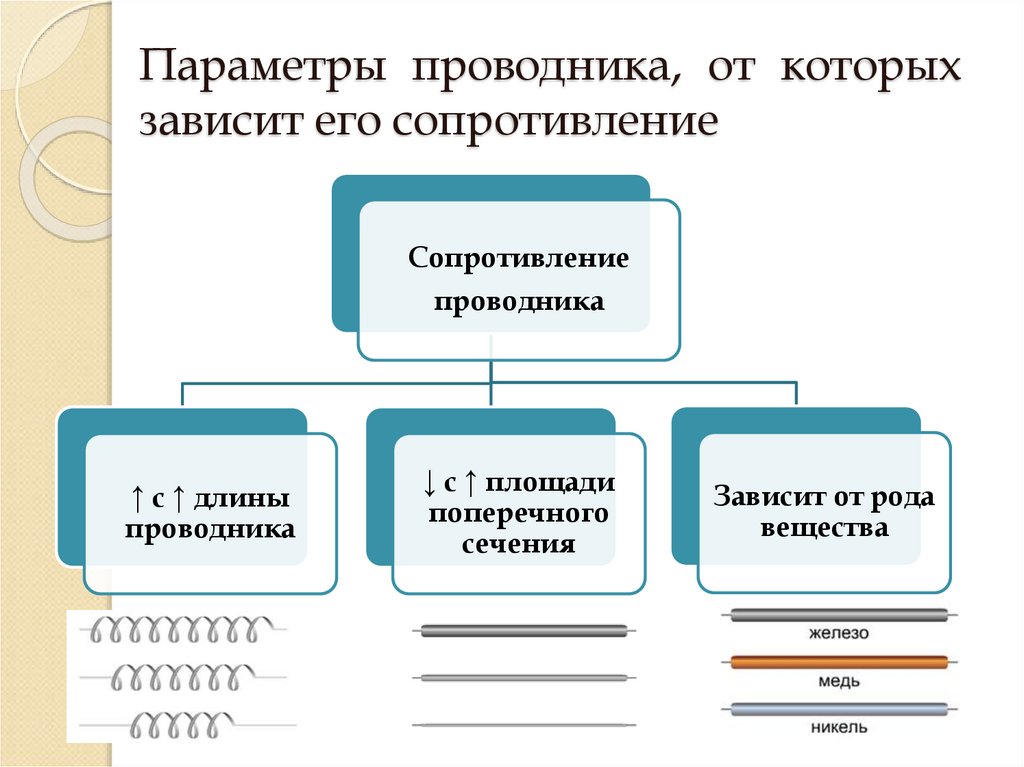

6. Параметры проводника, от которых зависит его сопротивление

Сопротивление
проводника
↑ с ↑ длины
проводника
↓ c ↑ площади
поперечного
сечения
Зависит от рода
вещества

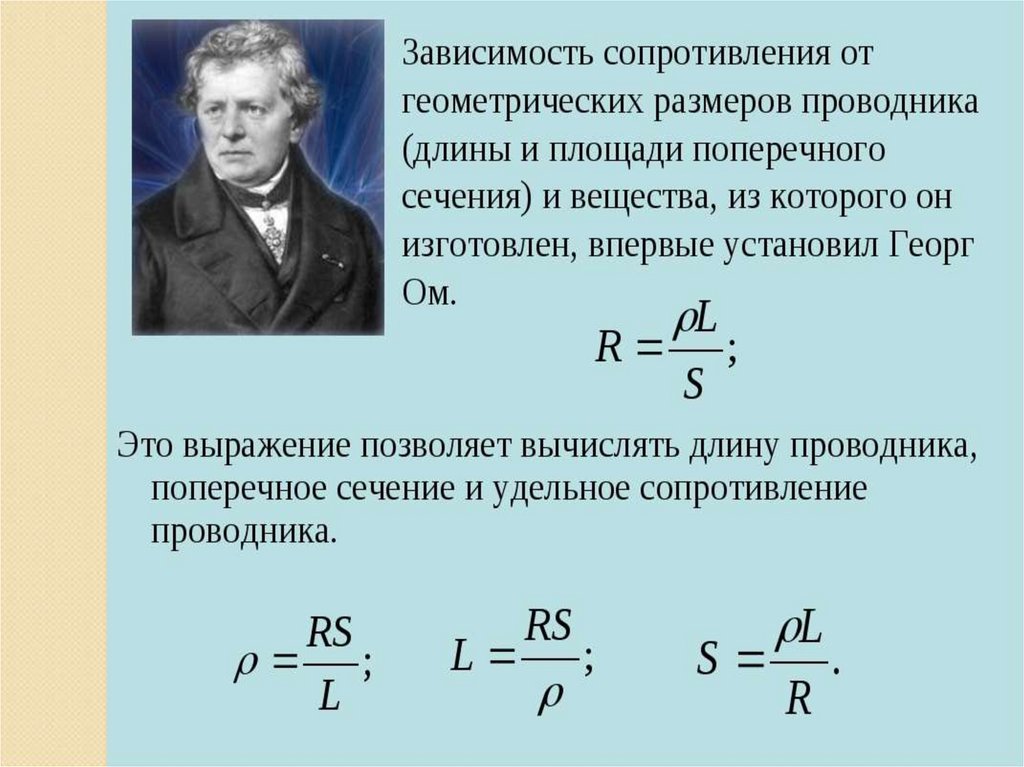

7. Формула для определения сопротивления:

где l - длина проводника,
S - площадь поперечного сечения,
ρ ( ро) - удельное сопротивление.

8.

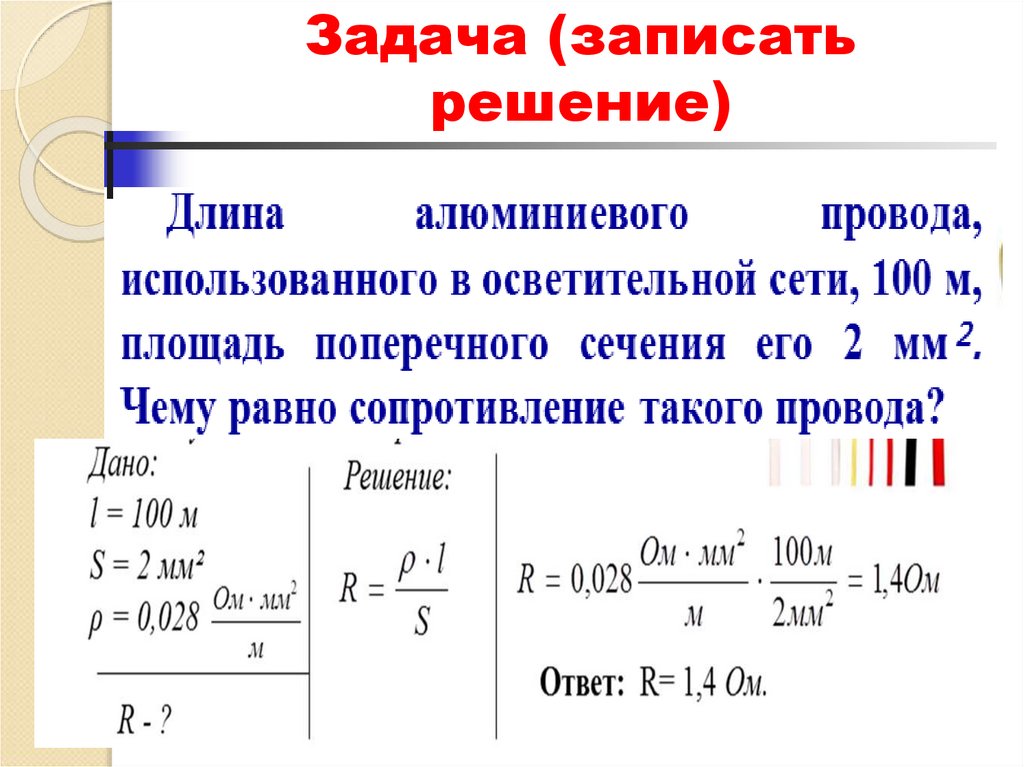

9. Задача (записать решение)

10.

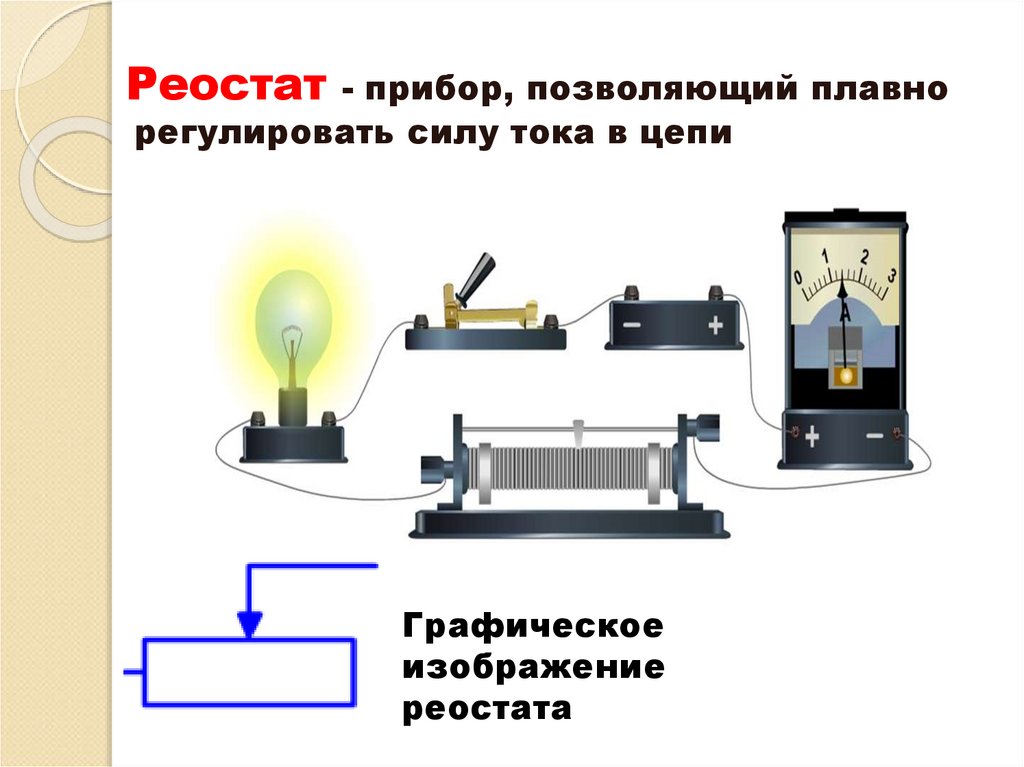

Реостат - прибор, позволяющий плавно
регулировать силу тока в цепи
Графическое
реостата

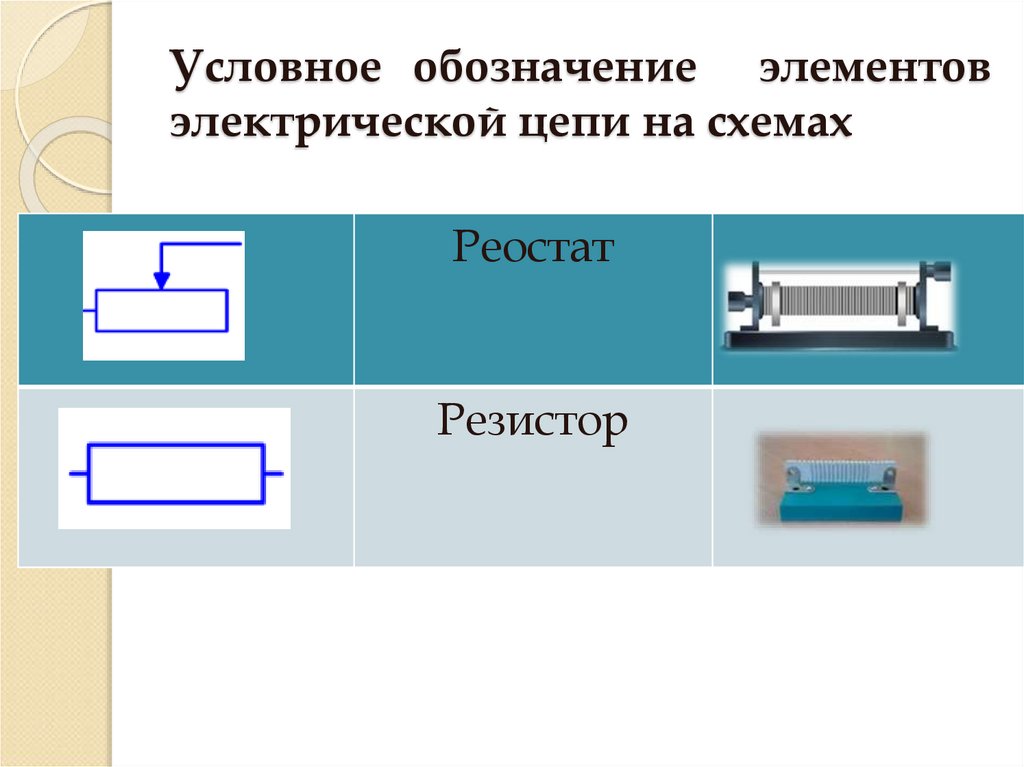

11. Условное обозначение элементов электрической цепи на схемах

Реостат
Резистор

12.

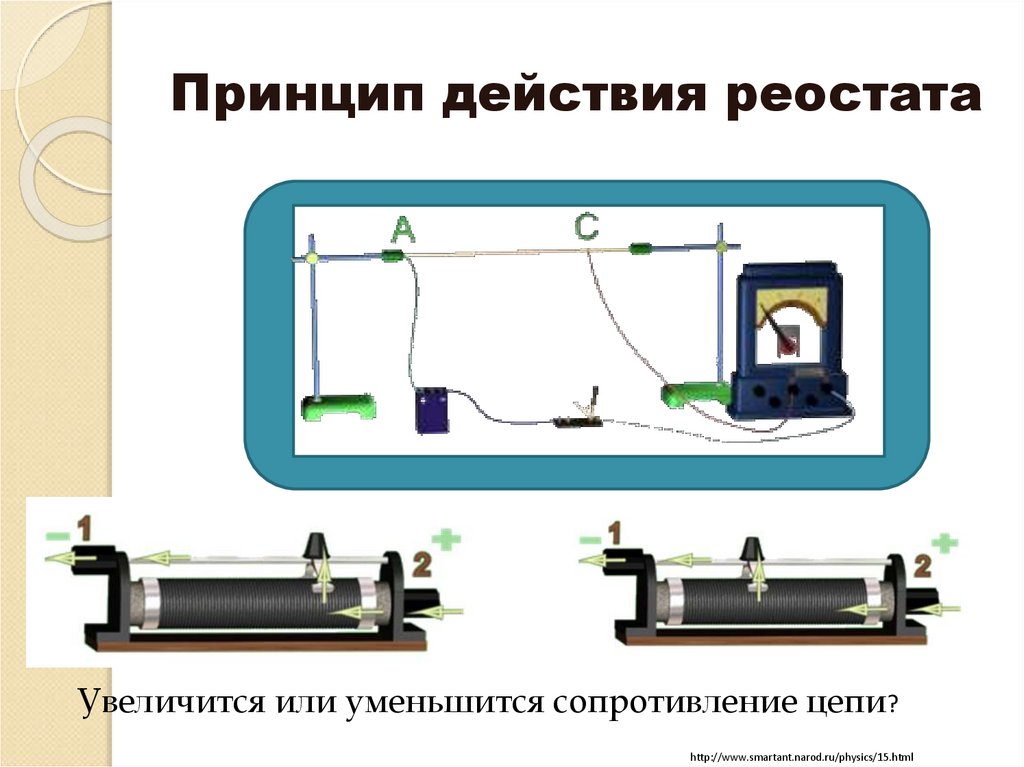

13. Принцип действия реостата

Увеличится или уменьшится сопротивление цепи?
http://www.smartant.narod.ru/physics/15.html

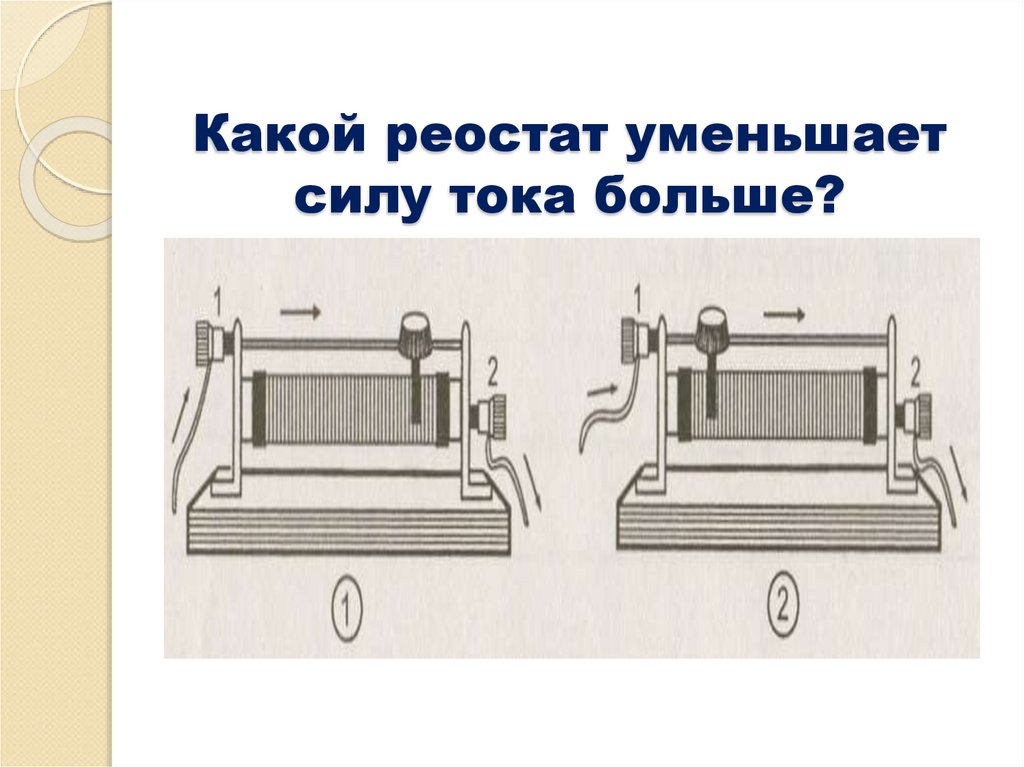

14. Какой реостат уменьшает силу тока больше?

15. Проверьте себя

1.Если длину проводника
увеличить в 2 раза, то его
сопротивление
Увеличится в 2 раза
Уменьшится в 2 раза
• Не изменится

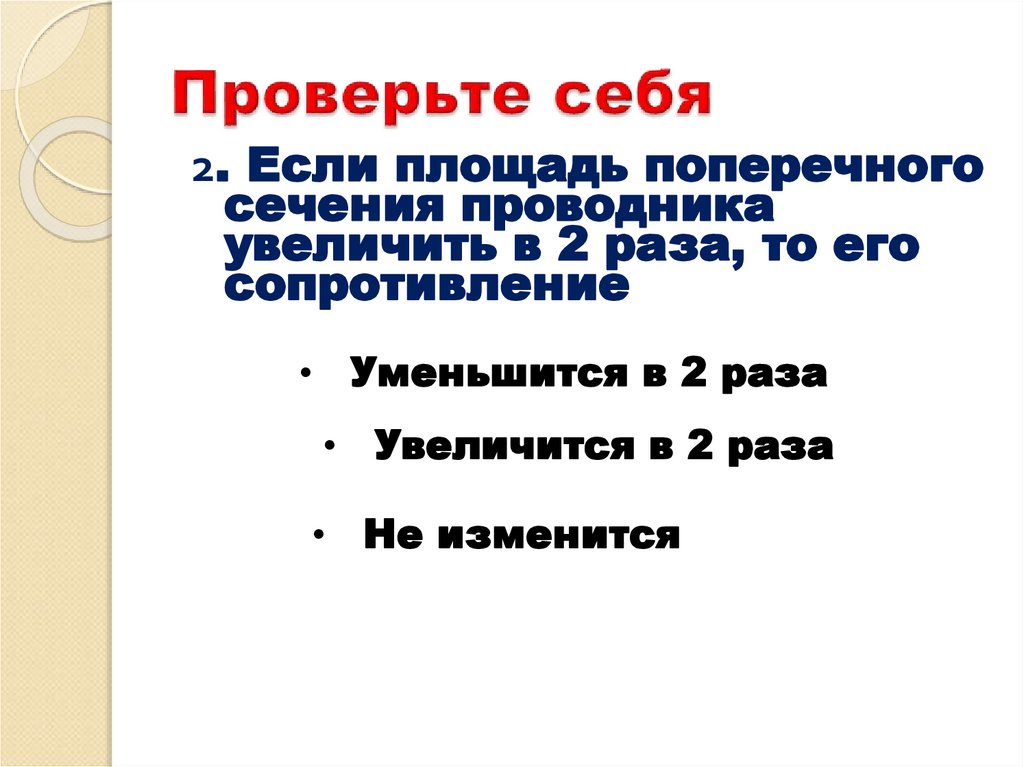

16. Проверьте себя

2. Если площадь поперечного
сечения проводника
увеличить в 2 раза, то его
сопротивление
• Уменьшится в 2 раза
• Увеличится в 2 раза
• Не изменится

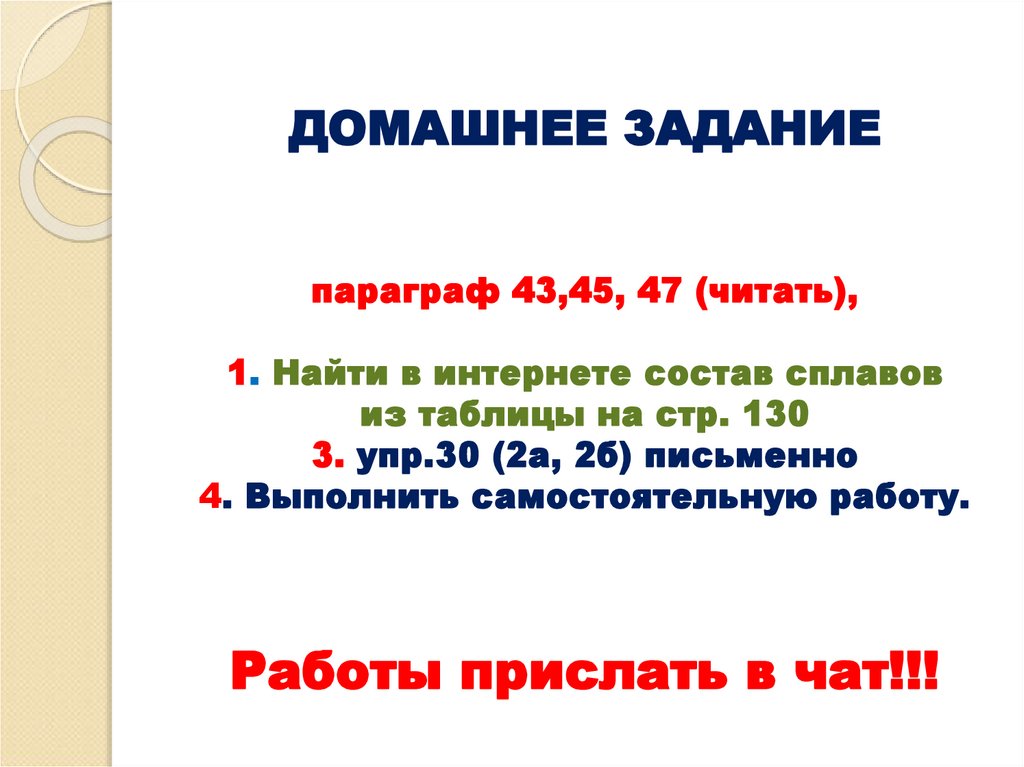

17. ДОМАШНЕЕ ЗАДАНИЕ параграф 43,45, 47 (читать), 1. Найти в интернете состав сплавов из таблицы на стр. 130 3. упр.30 (2а, 2б)

письменно
4. Выполнить самостоятельную работу.
Работы прислать в чат!!!

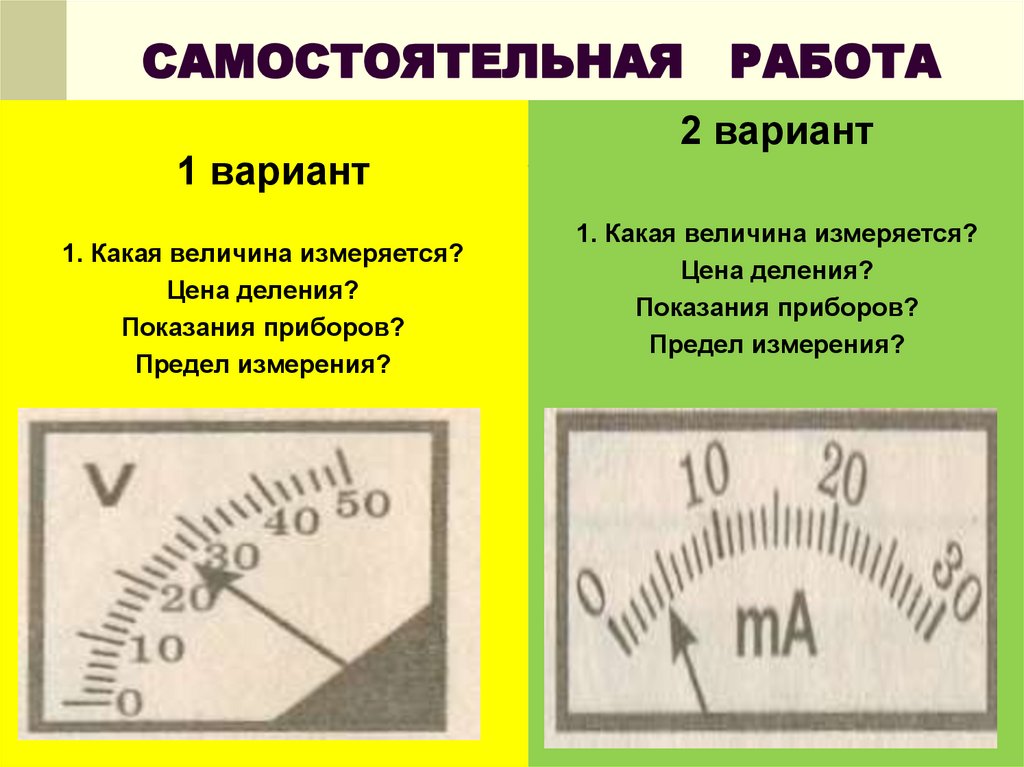

18. САМОСТОЯТЕЛЬНАЯ РАБОТА

1 вариант
1. Какая величина измеряется?
Цена деления?
Показания приборов?
Предел измерения?
2 вариант
1. Какая величина измеряется?
Цена деления?
Показания приборов?
Предел измерения?

19.

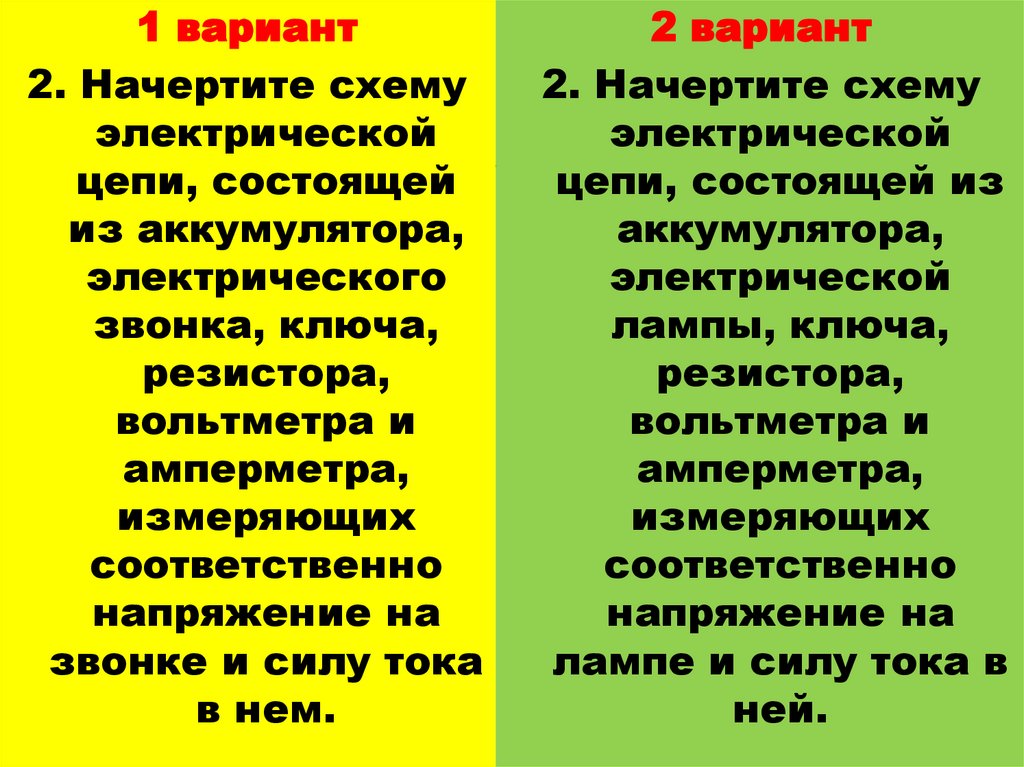

1 вариант
2. Начертите схему
электрической
цепи, состоящей
из аккумулятора,
электрического
звонка, ключа,
резистора,
вольтметра и
амперметра,
измеряющих
соответственно
напряжение на
звонке и силу тока
в нем.
2 вариант
2. Начертите схему
электрической
цепи, состоящей из
аккумулятора,
электрической
лампы, ключа,
резистора,
вольтметра и
амперметра,
измеряющих
соответственно
напряжение на
лампе и силу тока в
ней.

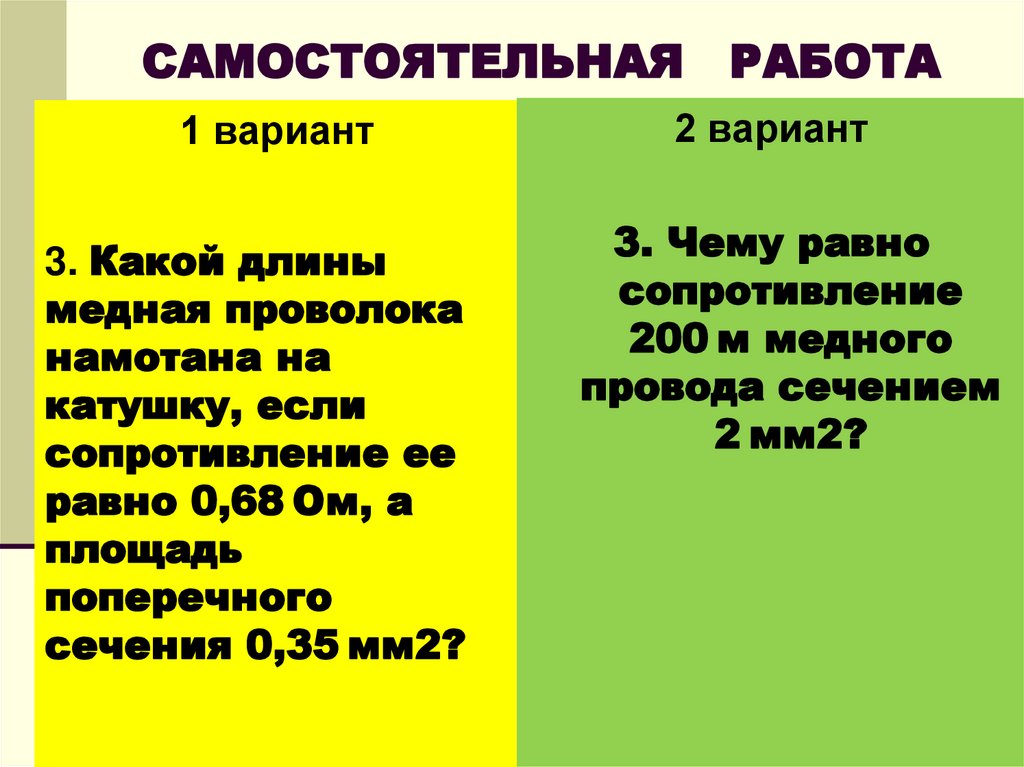

20. САМОСТОЯТЕЛЬНАЯ РАБОТА

1 вариант
2 вариант
3. Какой длины
медная проволока
намотана на
катушку, если
сопротивление ее
равно 0,68 Ом, а
площадь
поперечного
сечения 0,35 мм2?
3. Чему равно
сопротивление
200 м медного
провода сечением
2 мм2?

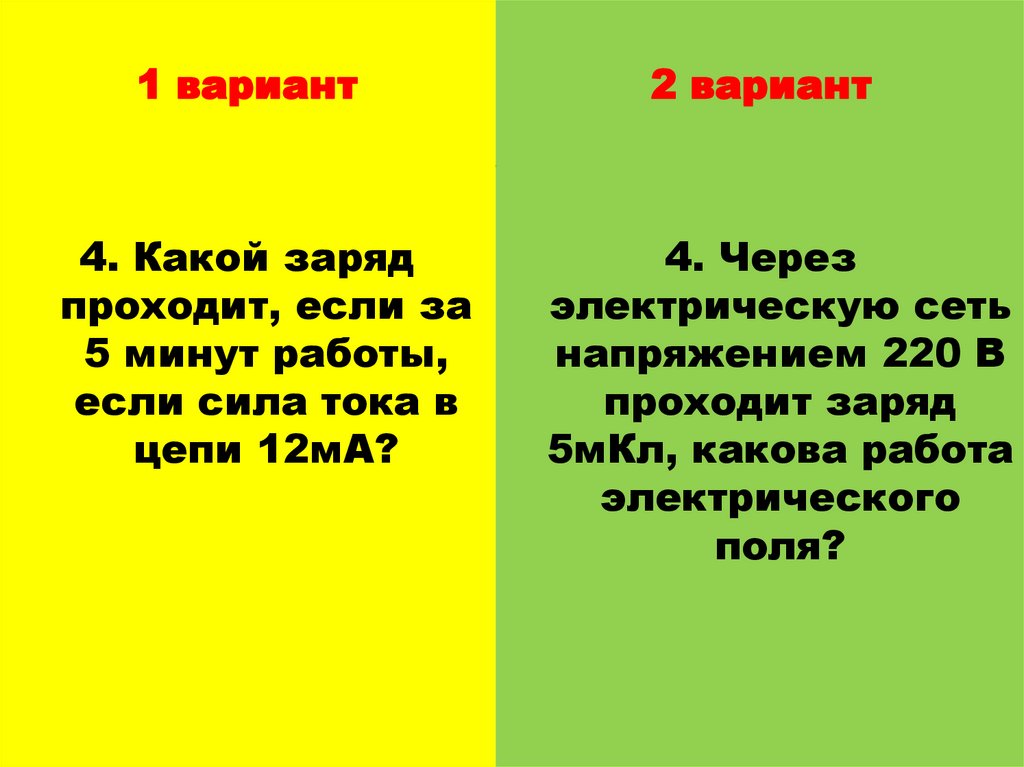

21.

1 вариант
2 вариант
4. Какой заряд
проходит, если за
5 минут работы,
если сила тока в
цепи 12мА?
4. Через
электрическую сеть
напряжением 220 В
проходит заряд
5мКл, какова работа
электрического
поля?
