1.  Электрическое сопротивление проводников. Единицы сопротивления. Удельное сопротивление. Реостаты.

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ
ПРОВОДНИКОВ. ЕДИНИЦЫ
СОПРОТИВЛЕНИЯ. УДЕЛЬНОЕ
СОПРОТИВЛЕНИЕ. РЕОСТАТЫ.

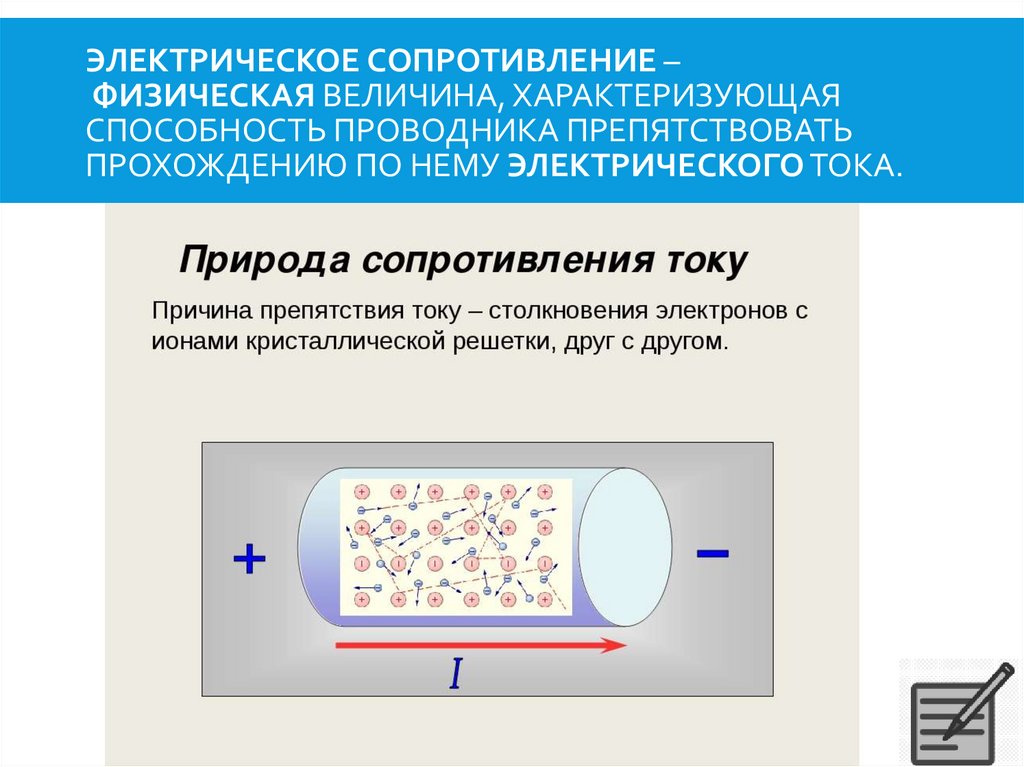

2. Электрическое сопротивление – физическая величина, характеризующая способность проводника препятствовать прохождению по

ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ –
ФИЗИЧЕСКАЯ ВЕЛИЧИНА, ХАРАКТЕРИЗУЮЩАЯ
СПОСОБНОСТЬ ПРОВОДНИКА ПРЕПЯТСТВОВАТЬ
ПРОХОЖДЕНИЮ ПО НЕМУ ЭЛЕКТРИЧЕСКОГО ТОКА.

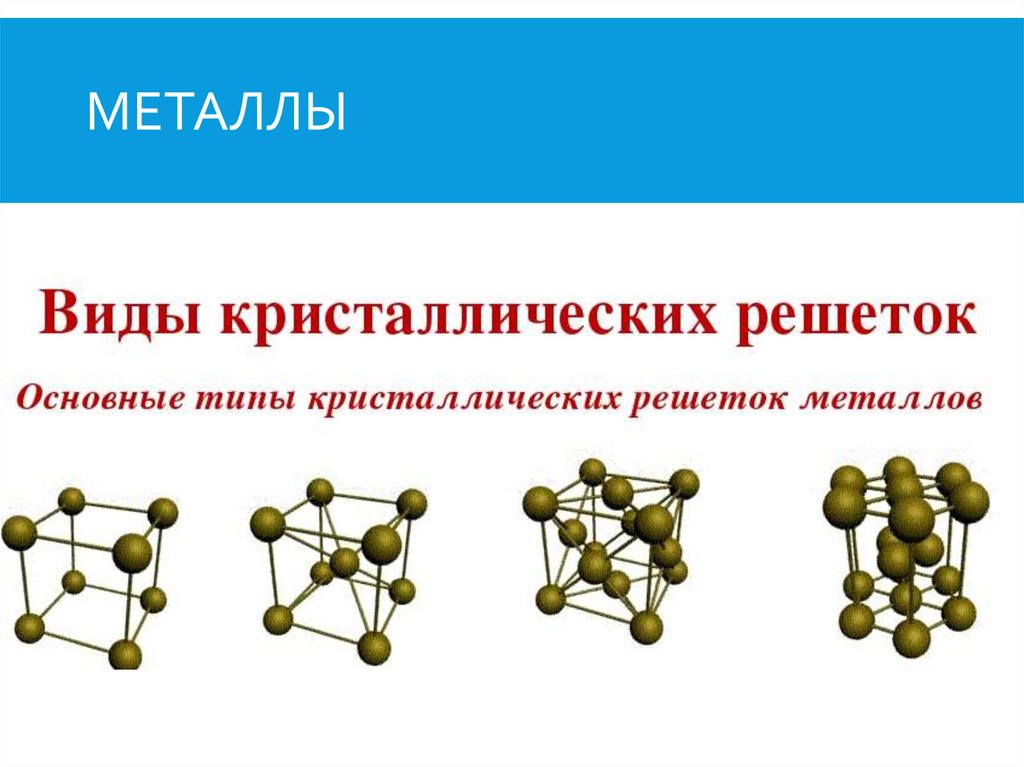

3. Металлы

МЕТАЛЛЫ

4.

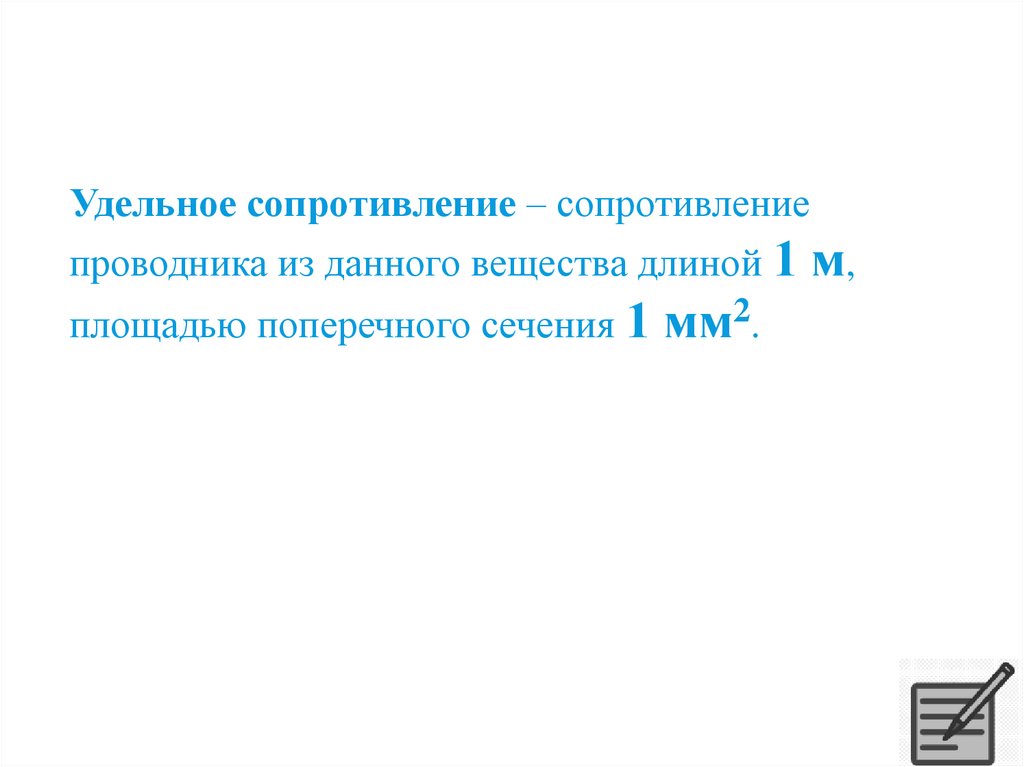

Удельное сопротивление – сопротивление
проводника из данного вещества длиной 1 м,
площадью поперечного сечения 1 мм2.

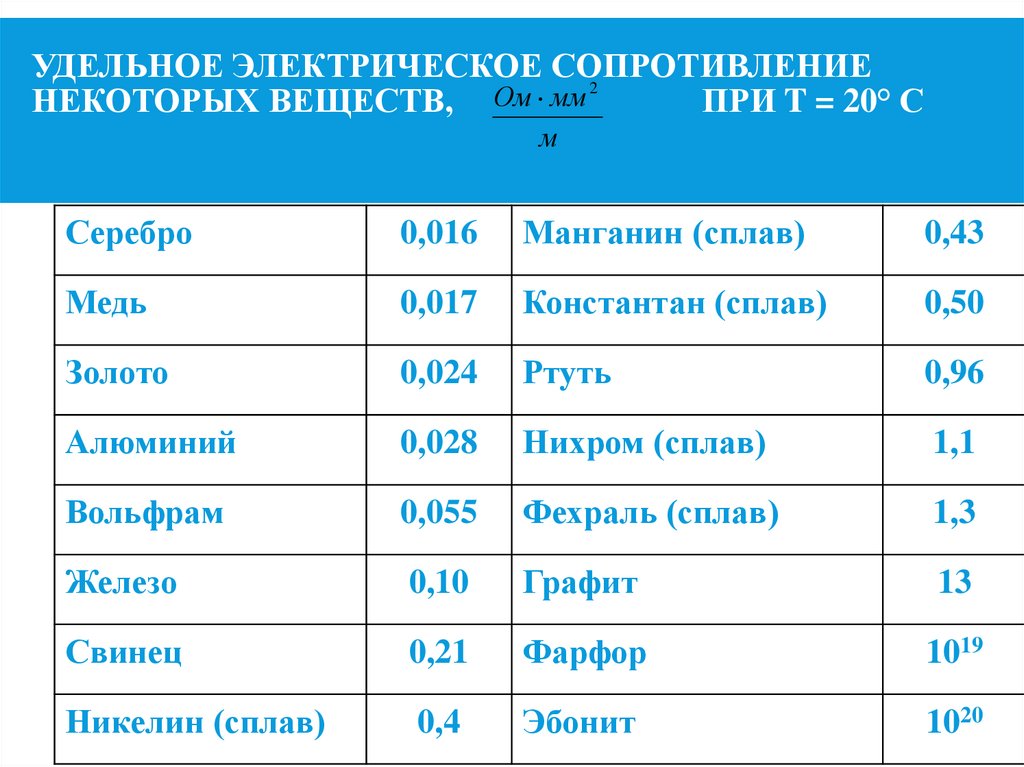

5. Удельное электрическое сопротивление некоторых веществ, при t = 20° С

УДЕЛЬНОЕ ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ
2
НЕКОТОРЫХ ВЕЩЕСТВ, Ом мм
ПРИ T = 20° С
м
Серебро
0,016
Манганин (сплав)
0,43
Медь
0,017
Константан (сплав)
0,50
Золото
0,024
Ртуть
0,96
Алюминий
0,028
Нихром (сплав)
1,1
Вольфрам
0,055
Фехраль (сплав)
1,3
Железо
0,10
Графит
13
Свинец
0,21
Фарфор
1019
Никелин (сплав)
0,4
Эбонит
1020

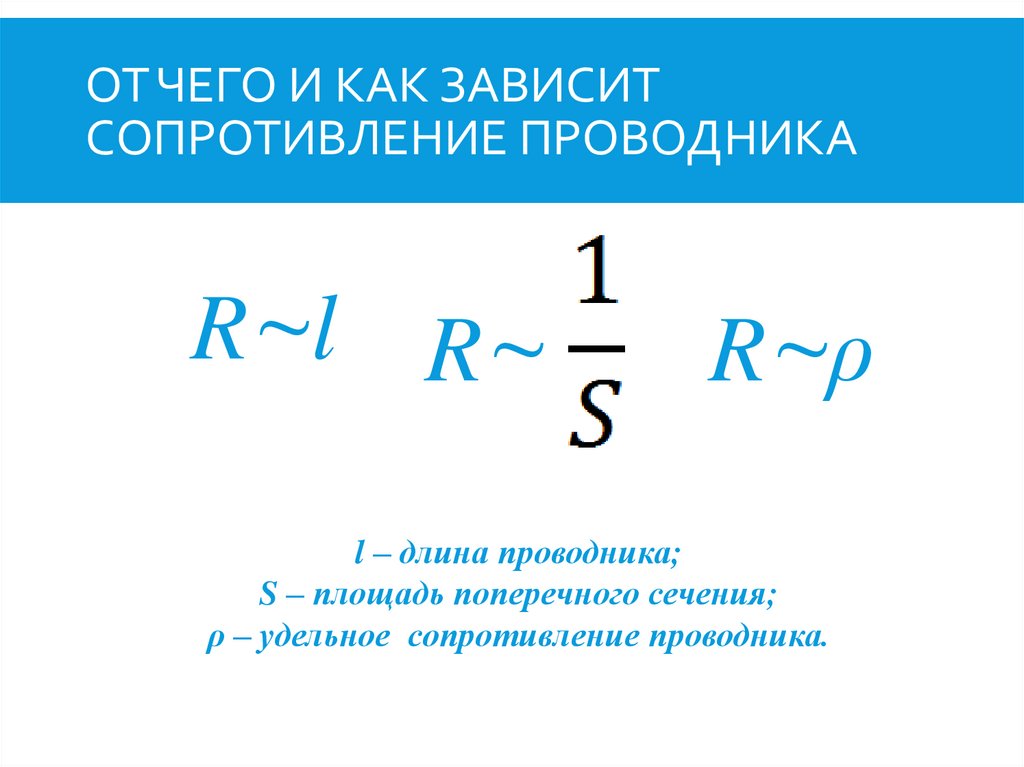

6. От чего и как зависит сопротивление проводника

ОТ ЧЕГО И КАК ЗАВИСИТ
СОПРОТИВЛЕНИЕ ПРОВОДНИКА
R~l R~
R~ρ
l – длина проводника;
S – площадь поперечного сечения;
ρ – удельное сопротивление проводника.

7.

l
R
S

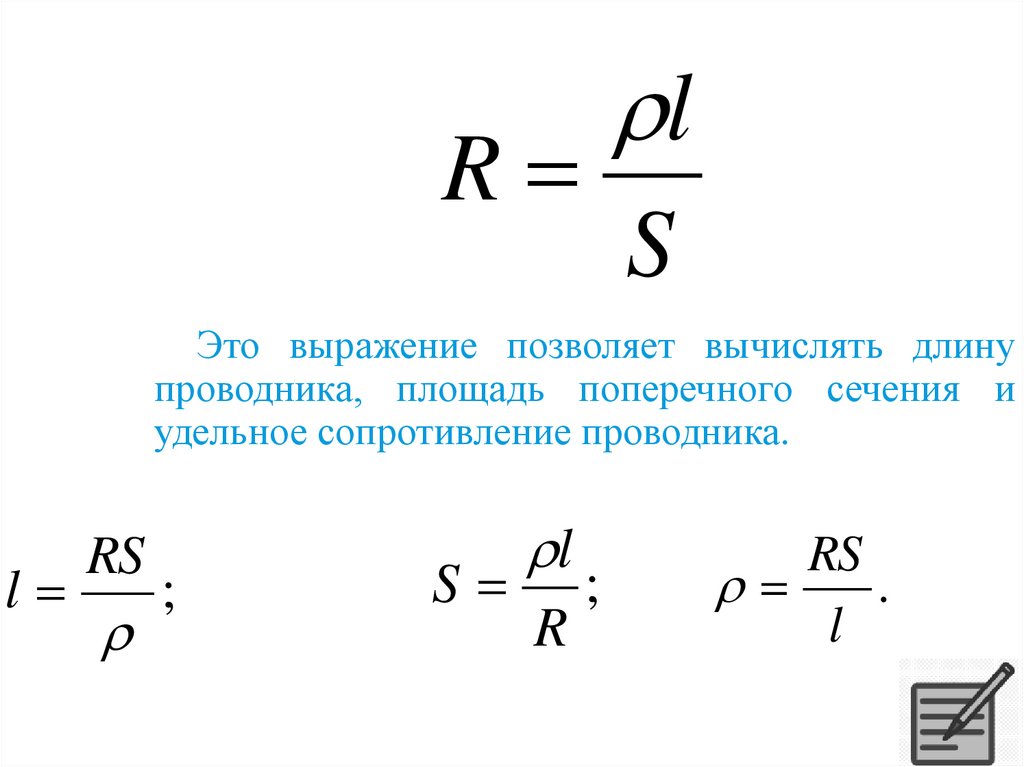

Это выражение позволяет вычислять длину
проводника, площадь поперечного сечения и
удельное сопротивление проводника.
l
RS
;
S
l
R
;
RS
.
l

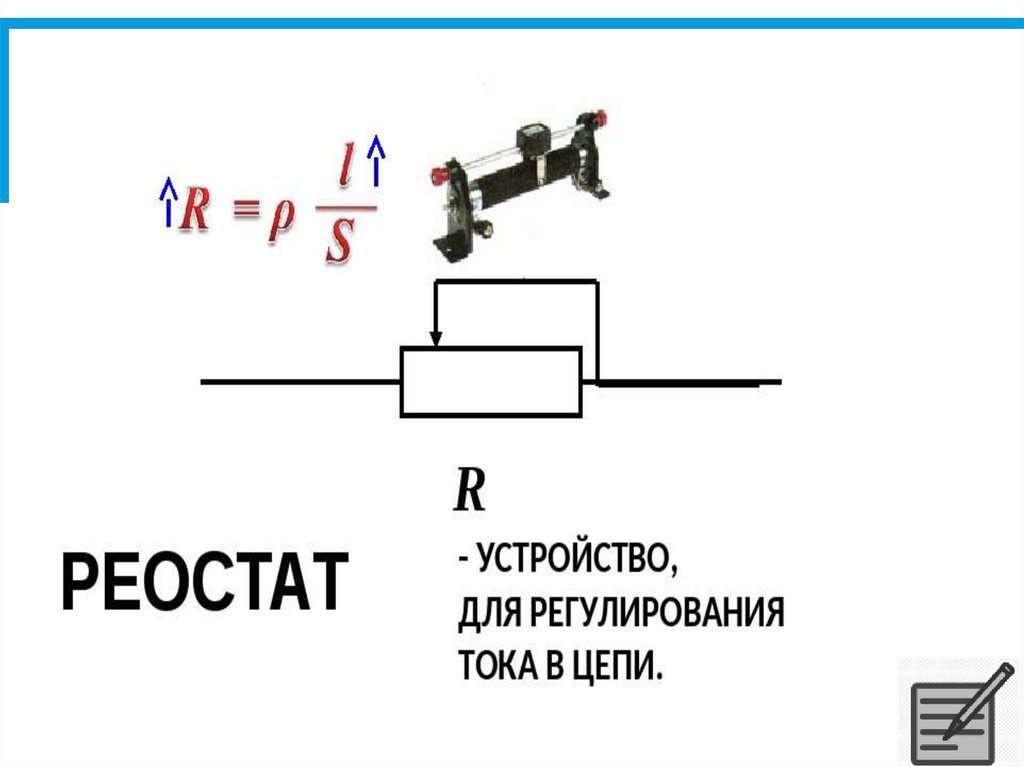

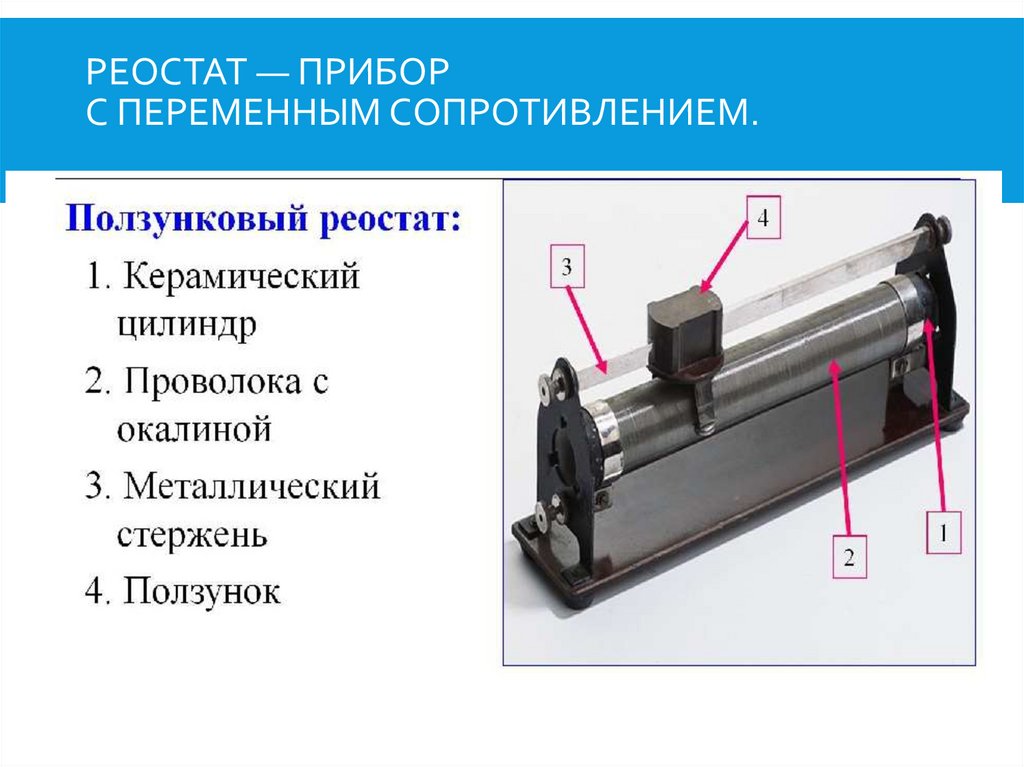

8. Реостат — прибор с переменным сопротивлением.

РЕОСТАТ — ПРИБОР
С ПЕРЕМЕННЫМ СОПРОТИВЛЕНИЕМ.

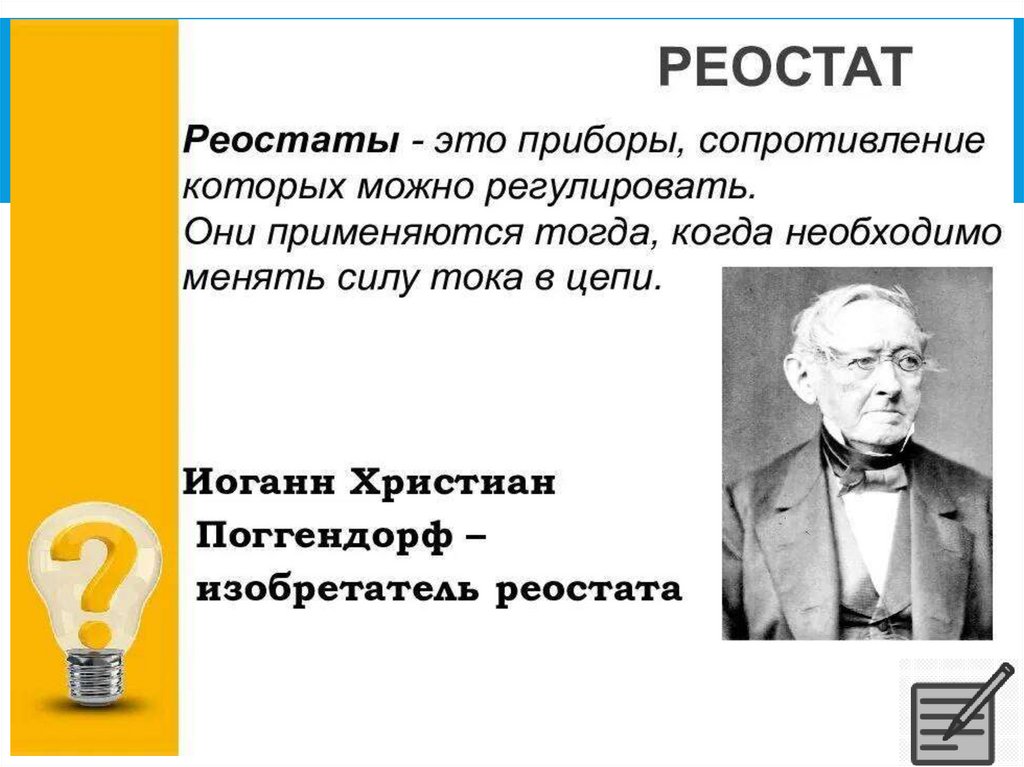

9.

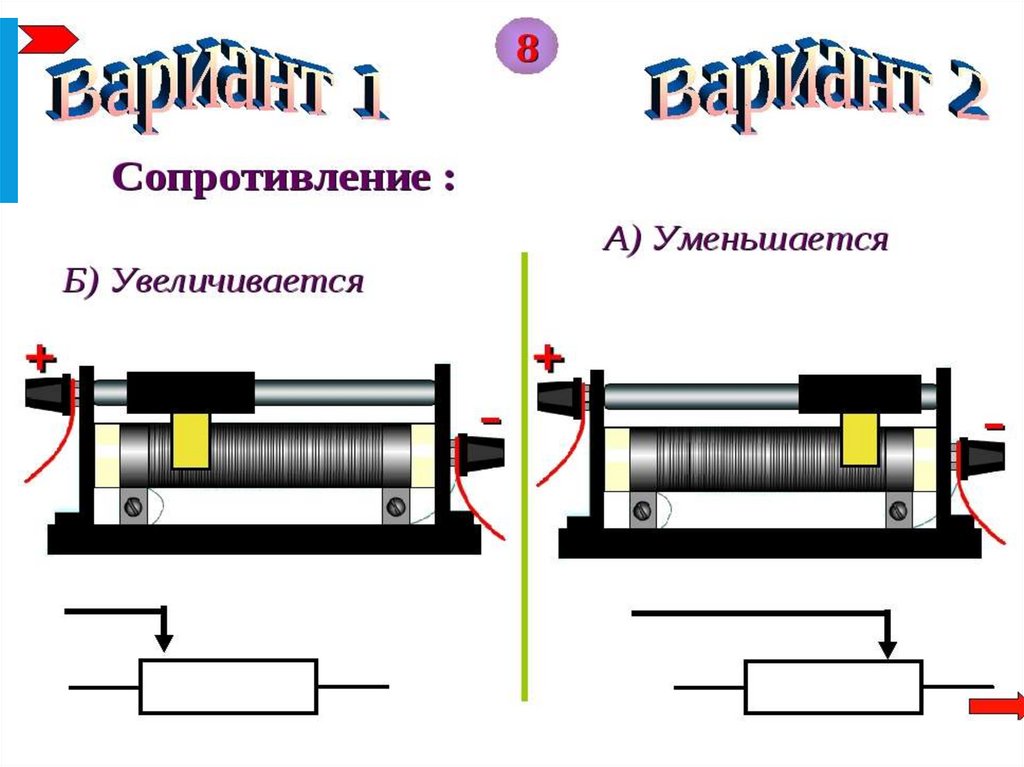

10.

11.

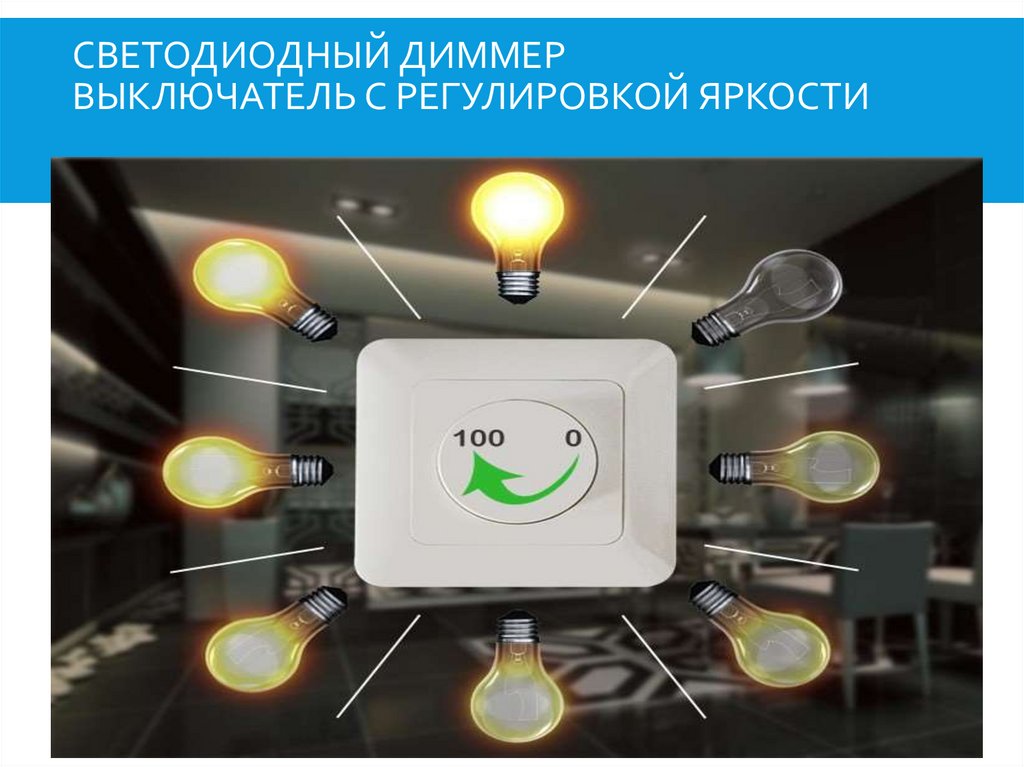

12. Светодиодный диммер Выключатель с регулировкой яркости

СВЕТОДИОДНЫЙ ДИММЕР
ВЫКЛЮЧАТЕЛЬ С РЕГУЛИРОВКОЙ ЯРКОСТИ

13.

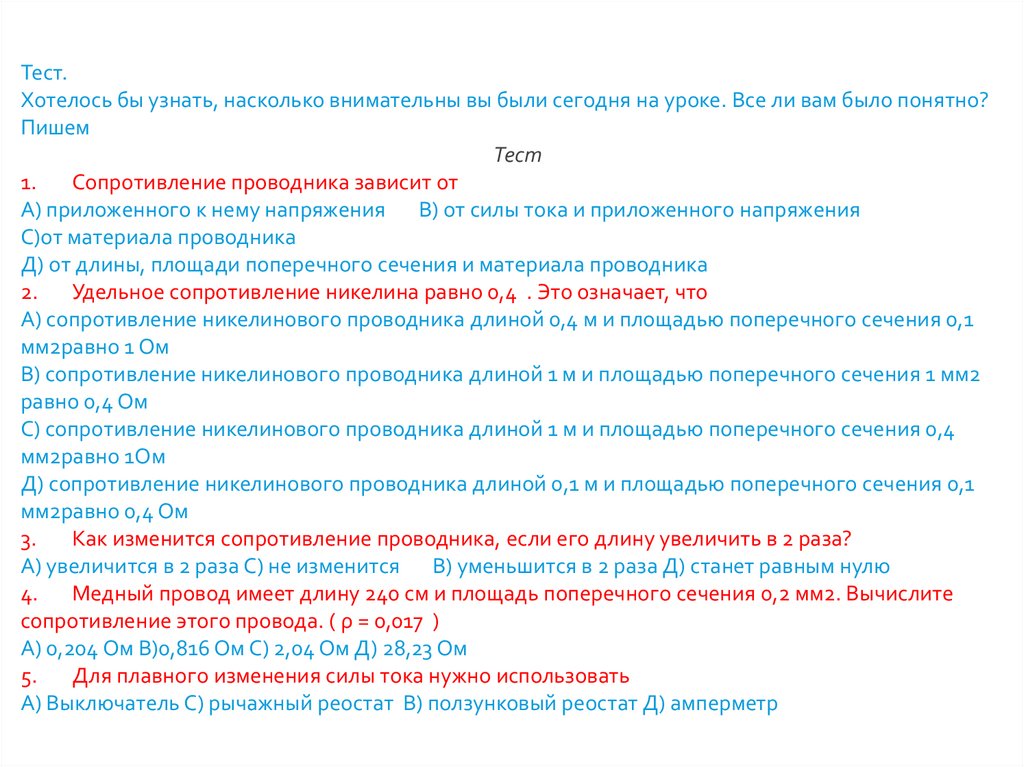

Тест.
Хотелось бы узнать, насколько внимательны вы были сегодня на уроке. Все ли вам было понятно?
Пишем
Тест
1.
Сопротивление проводника зависит от
А) приложенного к нему напряжения В) от силы тока и приложенного напряжения
С)от материала проводника
Д) от длины, площади поперечного сечения и материала проводника
2. Удельное сопротивление никелина равно 0,4 . Это означает, что
А) сопротивление никелинового проводника длиной 0,4 м и площадью поперечного сечения 0,1
мм2равно 1 Ом
В) сопротивление никелинового проводника длиной 1 м и площадью поперечного сечения 1 мм2
равно 0,4 Ом
С) сопротивление никелинового проводника длиной 1 м и площадью поперечного сечения 0,4
мм2равно 1Ом
Д) сопротивление никелинового проводника длиной 0,1 м и площадью поперечного сечения 0,1
мм2равно 0,4 Ом
3.
Как изменится сопротивление проводника, если его длину увеличить в 2 раза?
А) увеличится в 2 раза С) не изменится В) уменьшится в 2 раза Д) станет равным нулю
4. Медный провод имеет длину 240 см и площадь поперечного сечения 0,2 мм2. Вычислите
сопротивление этого провода. ( ρ = 0,017 )
А) 0,204 Ом В)0,816 Ом С) 2,04 Ом Д) 28,23 Ом
5.
Для плавного изменения силы тока нужно использовать
А) Выключатель С) рычажный реостат В) ползунковый реостат Д) амперметр

14.

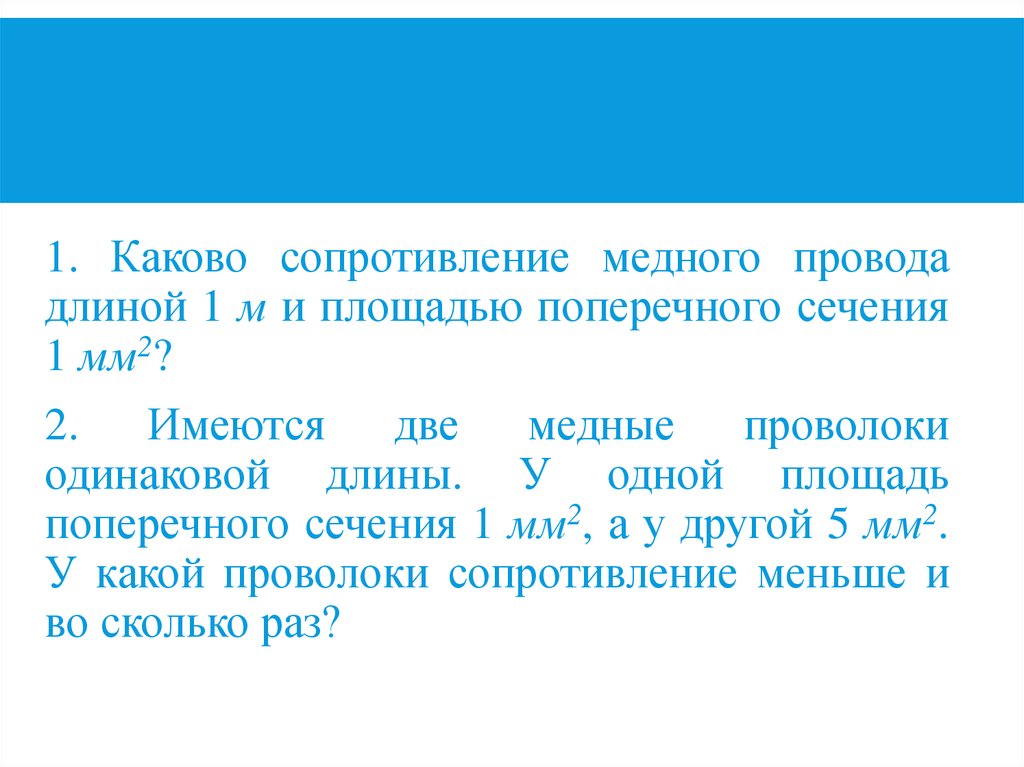

1. Каково сопротивление медного провода
длиной 1 м и площадью поперечного сечения
1 мм2?
2. Имеются
две медные
проволоки
одинаковой длины. У одной площадь
поперечного сечения 1 мм2, а у другой 5 мм2.
У какой проволоки сопротивление меньше и
во сколько раз?

15. Домашняя работа

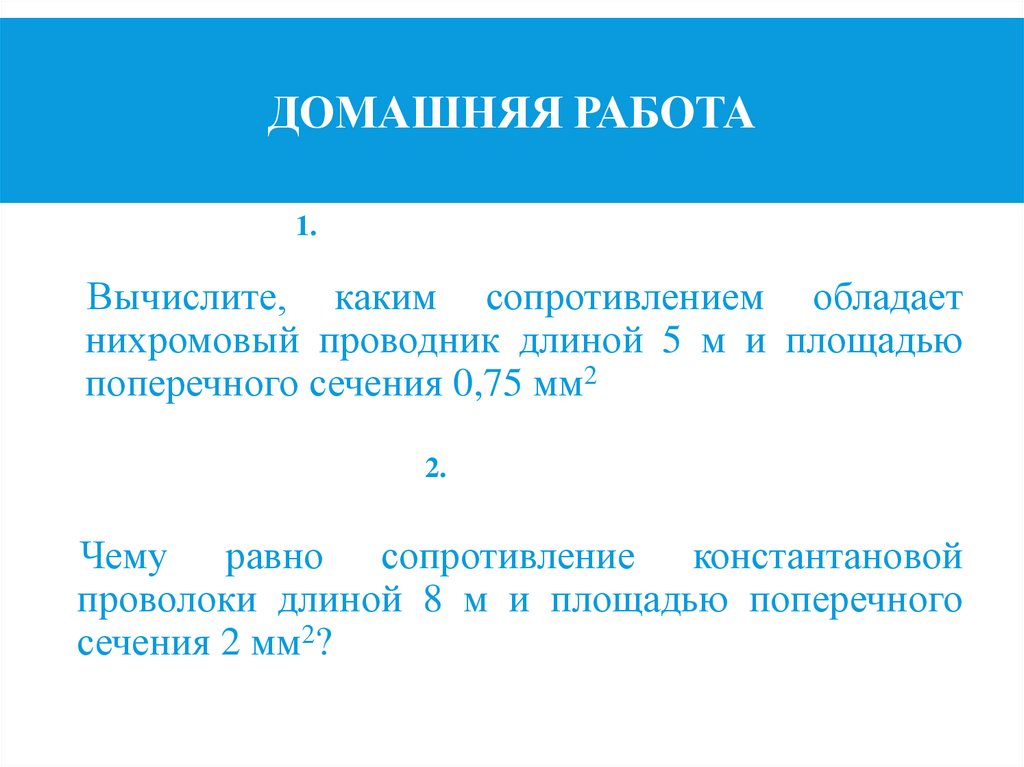

ДОМАШНЯЯ РАБОТА
1.
Вычислите, каким сопротивлением обладает
нихромовый проводник длиной 5 м и площадью
поперечного сечения 0,75 мм2
2.
Чему равно сопротивление константановой
проволоки длиной 8 м и площадью поперечного
сечения 2 мм2?
