Разведка существующего моста и места постройки нового моста

1.

2.

Военно-мостовая подготовка
Тема предыдущего занятия
Разведка мостов и переправ
Занятие №1
Дорожная разведка мостов и переправ

3.

4.

Военно-мостовая подготовка
Тема №2
Разведка мостов и переправ
Занятие №2, практическое занятие
Разведка существующего моста и места
постройки нового моста

5.

6.

7.

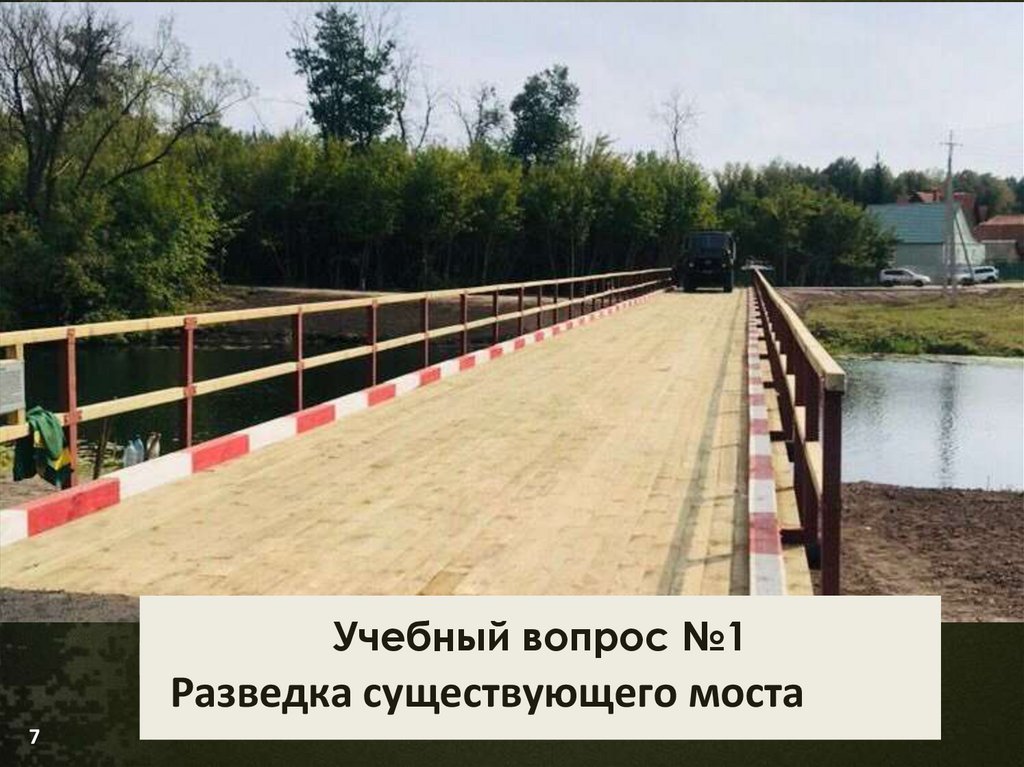

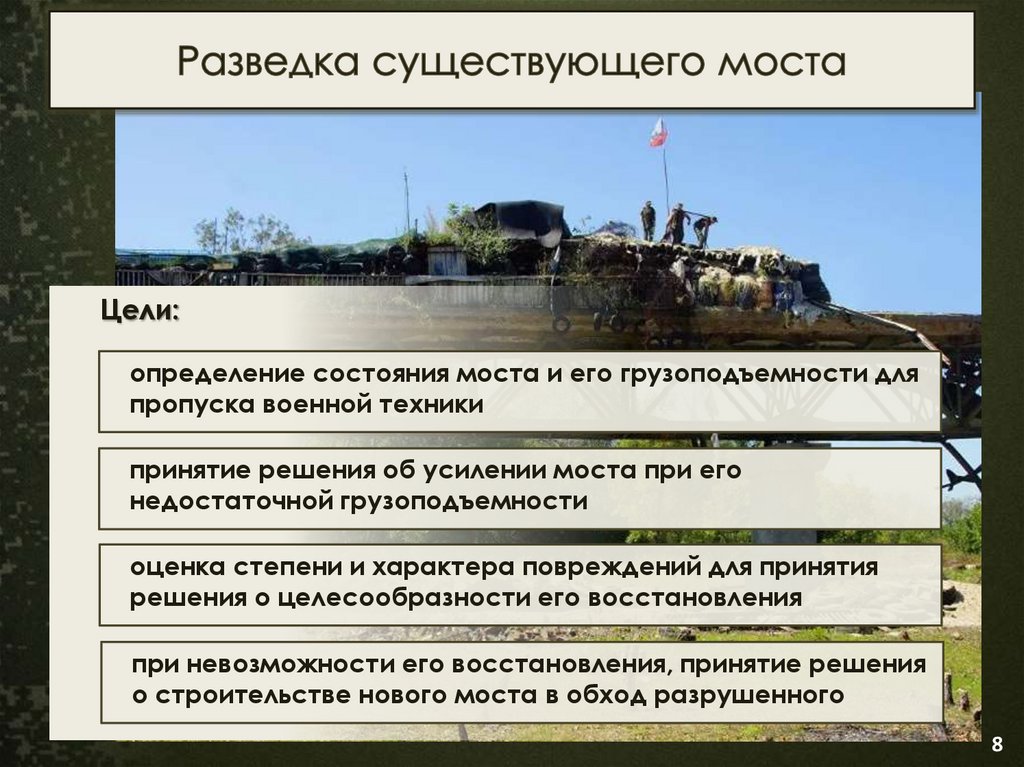

Учебный вопрос №1
Разведка существующего моста
7

8.

Цели:
определение состояния моста и его грузоподъемности для
пропуска военной техники
принятие решения об усилении моста при его
недостаточной грузоподъемности
оценка степени и характера повреждений для принятия
решения о целесообразности его восстановления
при невозможности его восстановления, принятие решения
о строительстве нового моста в обход разрушенного
8

9.

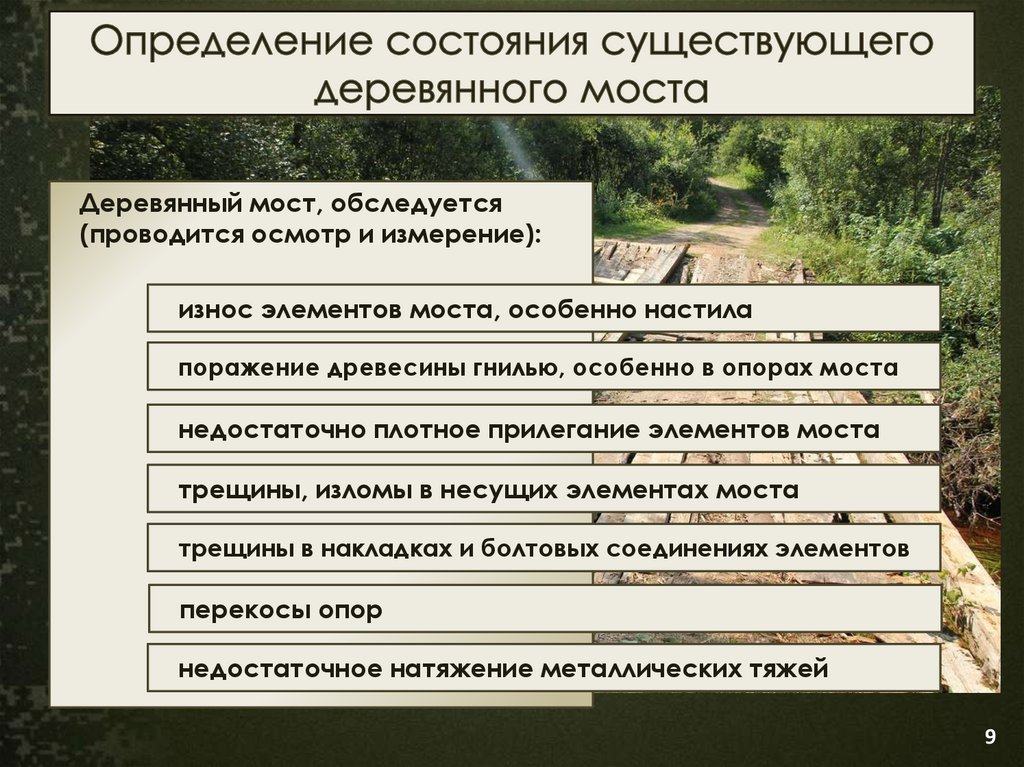

Деревянный мост, обследуется
(проводится осмотр и измерение):
износ элементов моста, особенно настила
поражение древесины гнилью, особенно в опорах моста
недостаточно плотное прилегание элементов моста
трещины, изломы в несущих элементах моста
трещины в накладках и болтовых соединениях элементов
перекосы опор
недостаточное натяжение металлических тяжей
9

10.

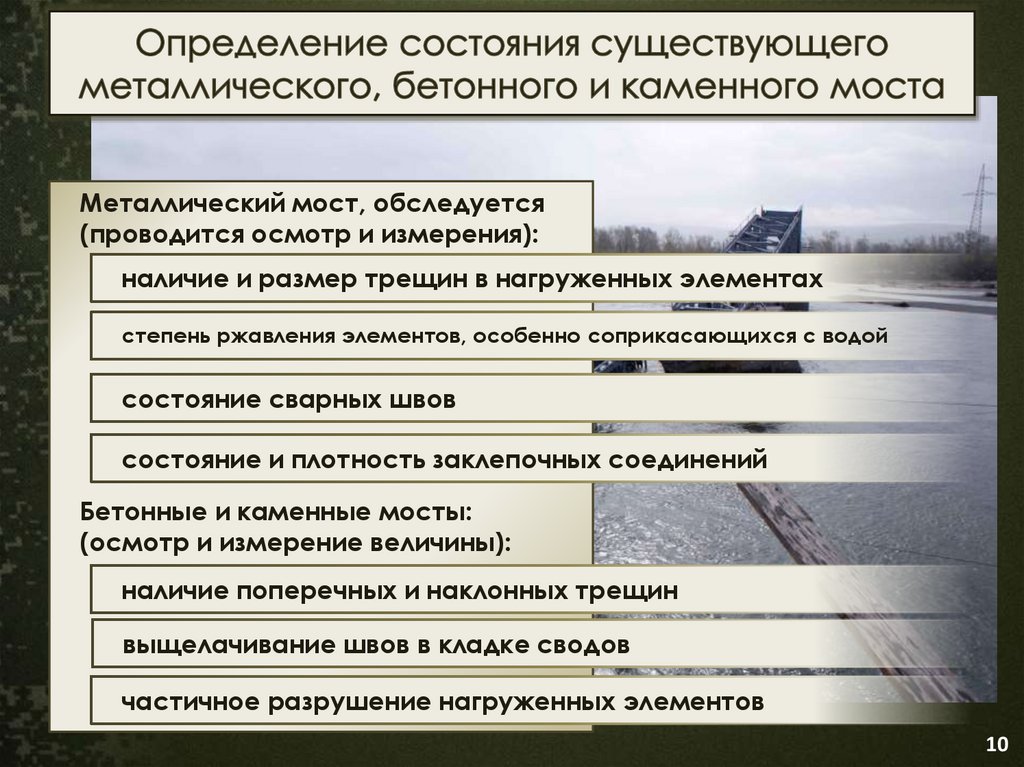

Металлический мост, обследуется
(проводится осмотр и измерения):
наличие и размер трещин в нагруженных элементах
степень ржавления элементов, особенно соприкасающихся с водой
состояние сварных швов
состояние и плотность заклепочных соединений
Бетонные и каменные мосты:
(осмотр и измерение величины):
наличие поперечных и наклонных трещин
выщелачивание швов в кладке сводов
частичное разрушение нагруженных элементов
10

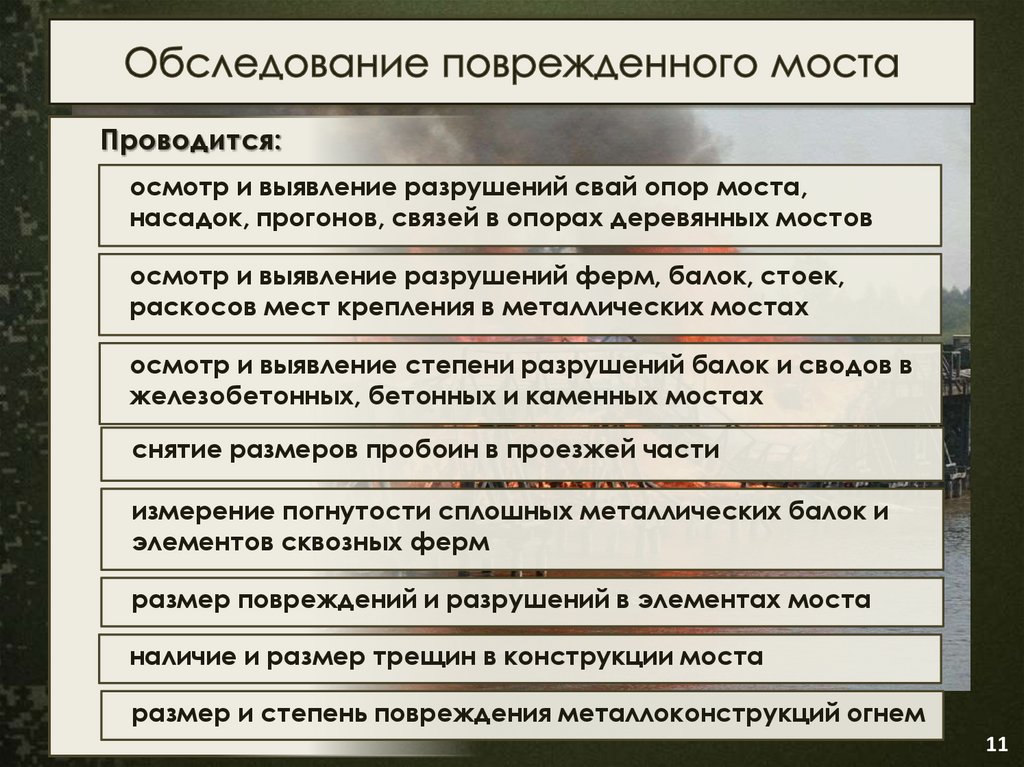

11.

Проводится:
осмотр и выявление разрушений свай опор моста,
насадок, прогонов, связей в опорах деревянных мостов
осмотр и выявление разрушений ферм, балок, стоек,
раскосов мест крепления в металлических мостах
осмотр и выявление степени разрушений балок и сводов в
железобетонных, бетонных и каменных мостах
снятие размеров пробоин в проезжей части
измерение погнутости сплошных металлических балок и
элементов сквозных ферм
размер повреждений и разрушений в элементах моста
наличие и размер трещин в конструкции моста
размер и степень повреждения металлоконструкций огнем
11

12.

Для проведения разведки назначается разведывательный дозор
(разведывательная группа):
для разведки существующего моста назначается:
до 100 м. – отделение;
свыше 100 м. – до взвода
12

13.

13

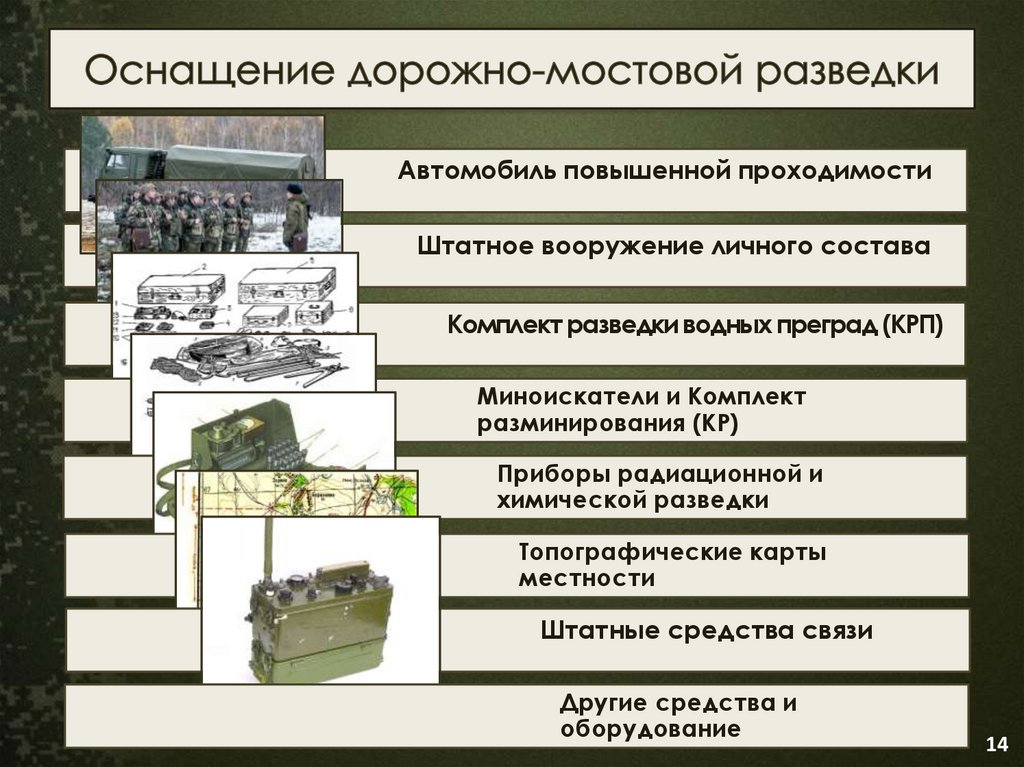

14.

Автомобиль повышенной проходимости
Штатное вооружение личного состава
Комплект разведки водных преград (КРП)
Миноискатели и Комплект
разминирования (КР)
Приборы радиационной и
химической разведки
Топографические карты
местности
Штатные средства связи
Другие средства и
оборудование
14

15.

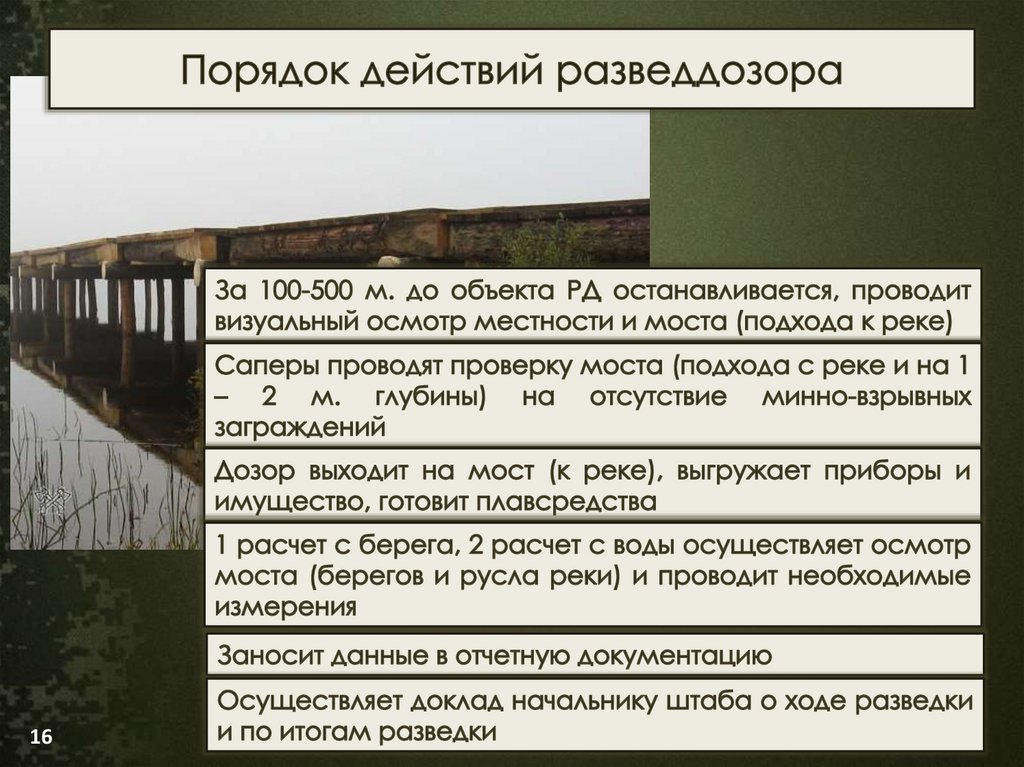

Учебный вопрос №2
Действия командира отделения и личного
состава при проведении разведки
существующего моста
15

16.

16

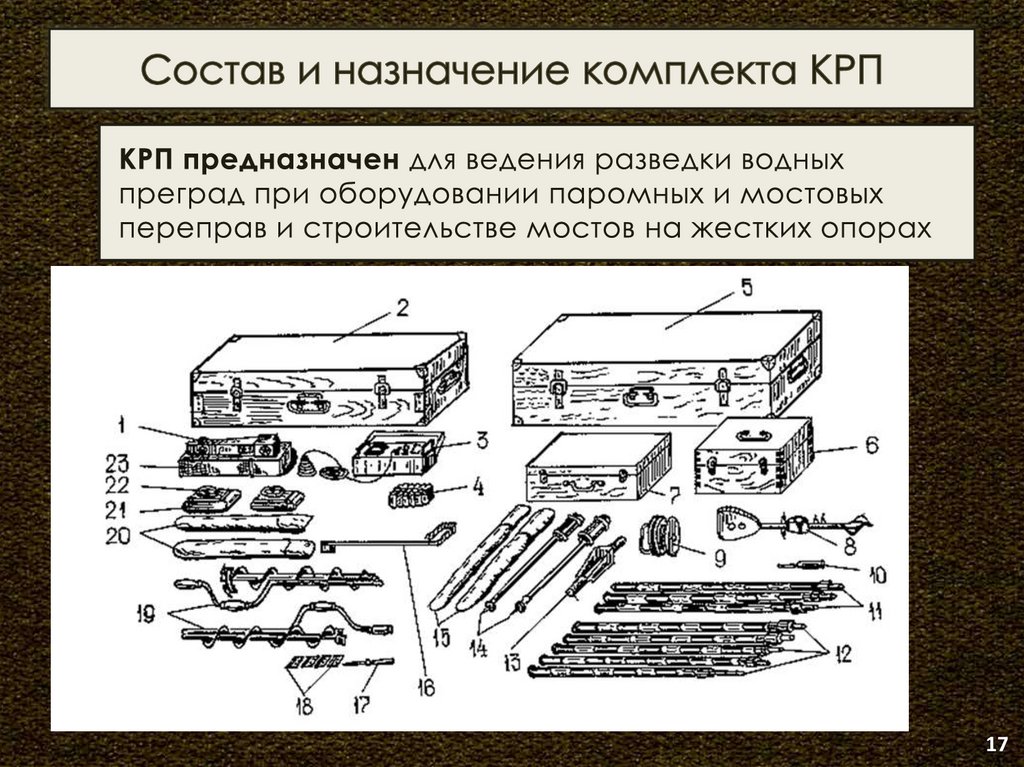

17.

17

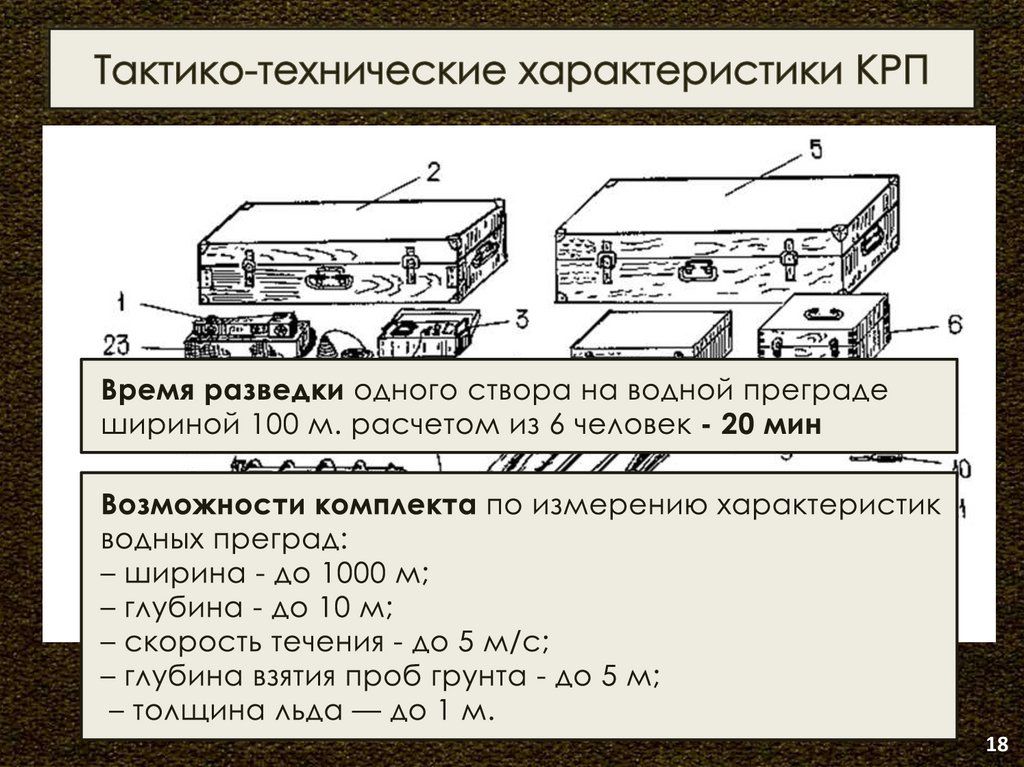

18.

18

19.

19

20.

20

21.

21

22.

22

23.

23

24.

24

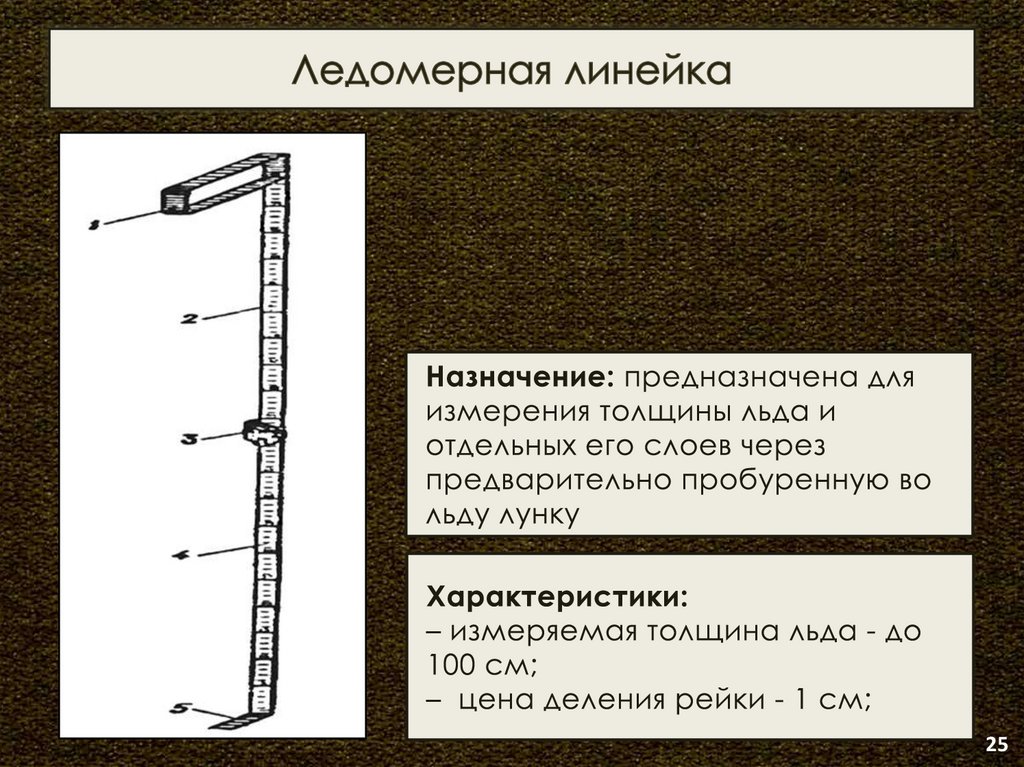

25.

25

26.

26

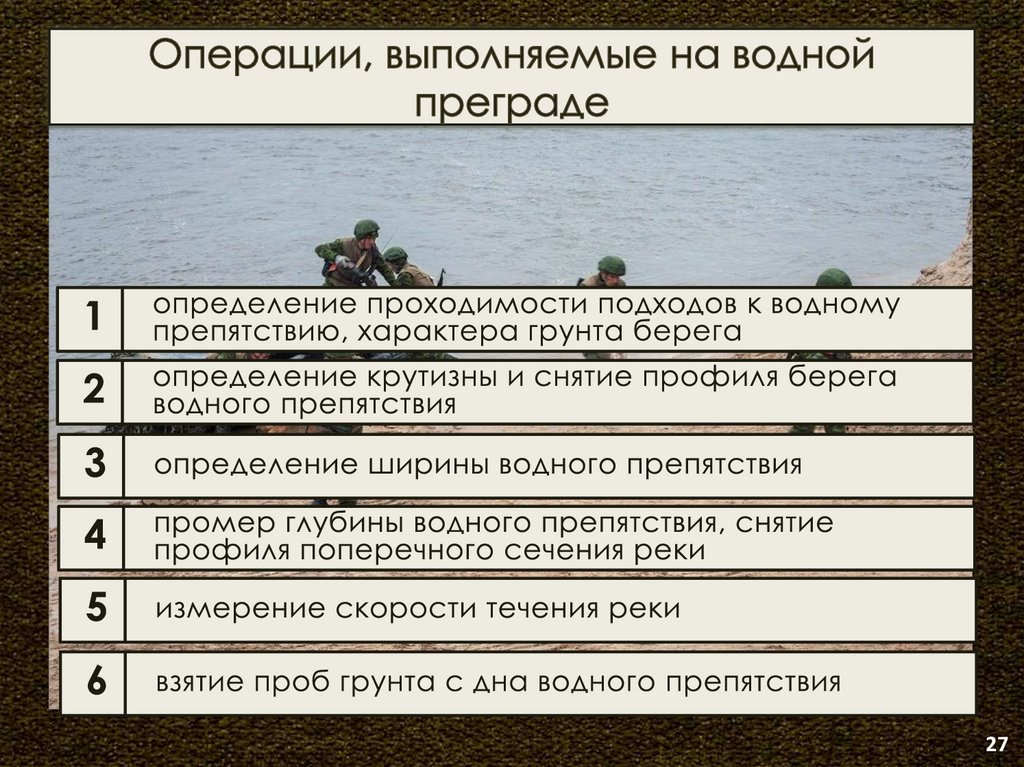

27.

27

28.

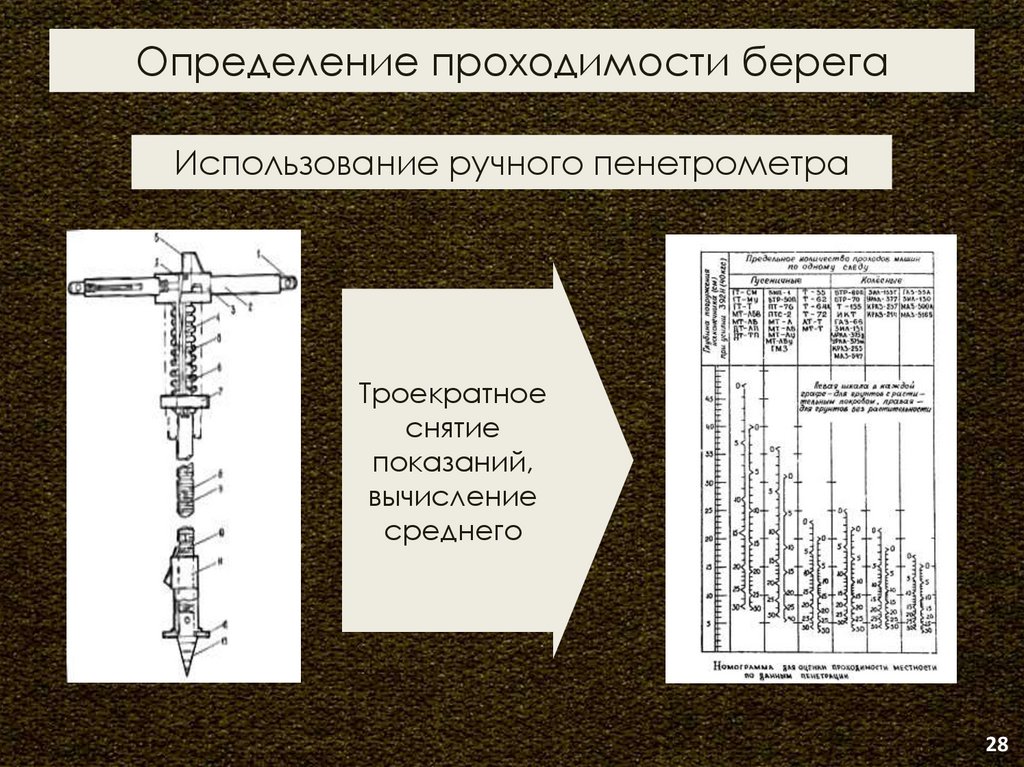

Определение проходимости берега

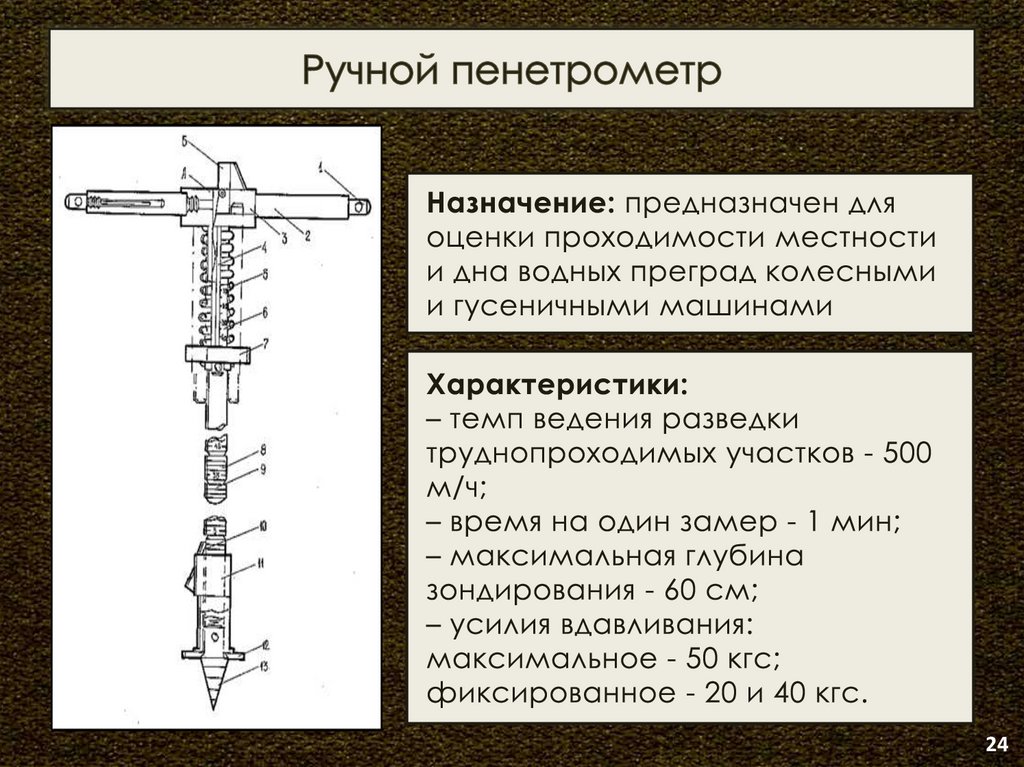

Использование ручного пенетрометра
Троекратное
снятие
показаний,
вычисление
среднего
28

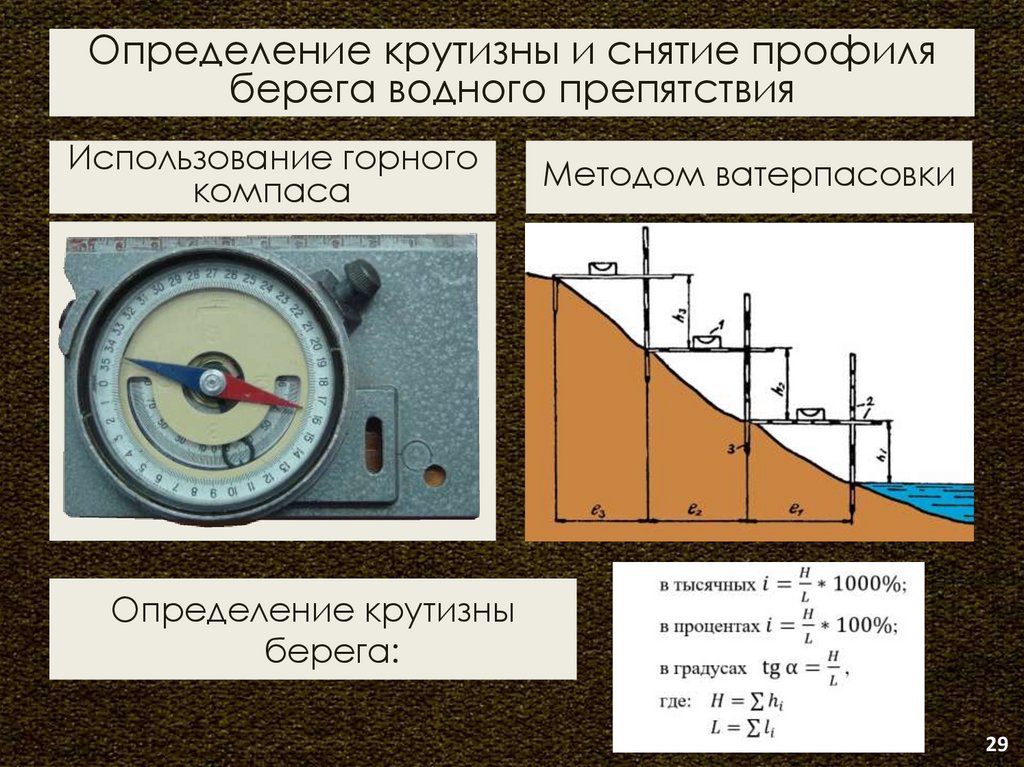

29.

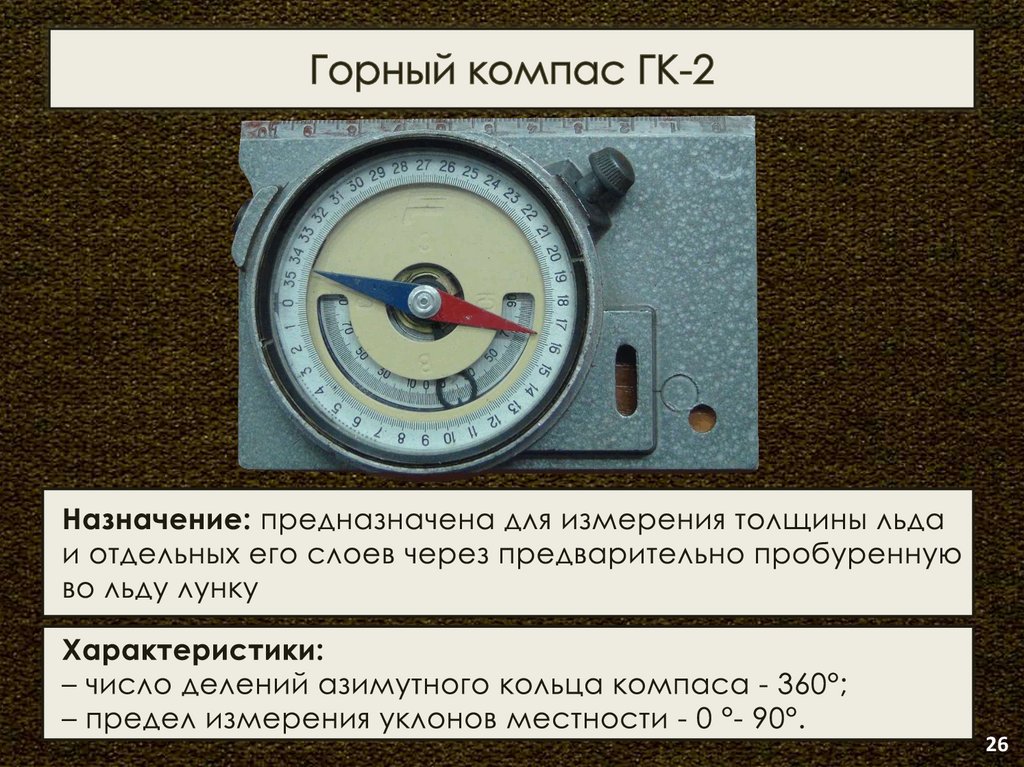

Определение крутизны и снятие профиля
берега водного препятствия
Использование горного
компаса
Методом ватерпасовки
Определение крутизны
берега:
29

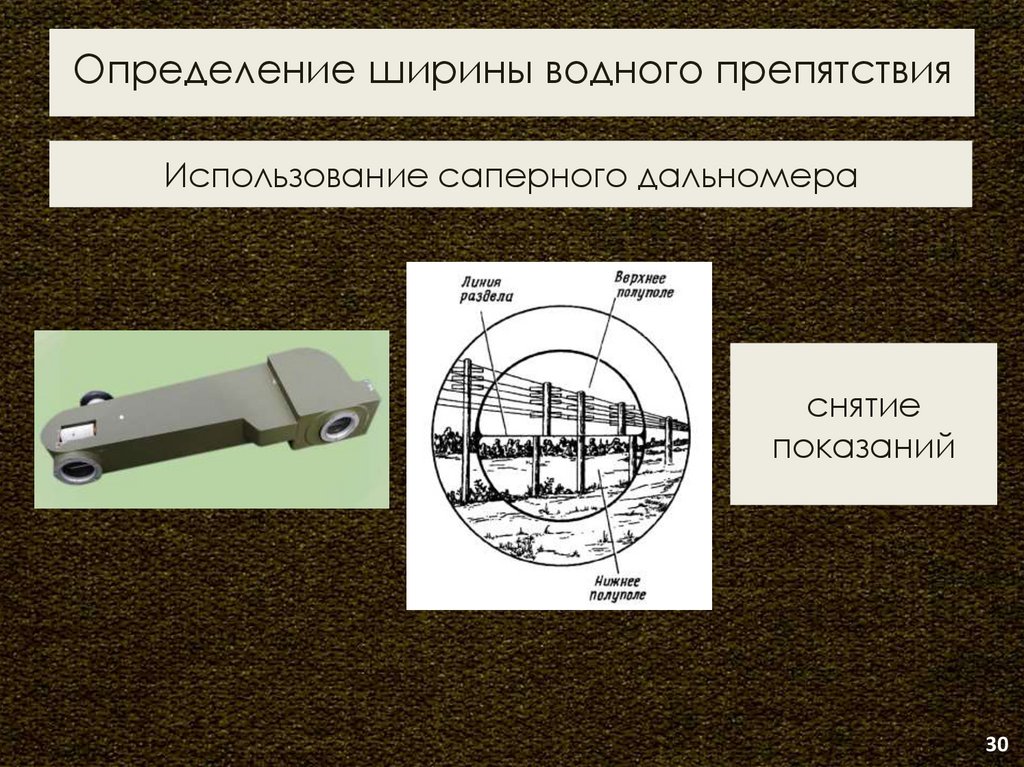

30.

Определение ширины водного препятствия

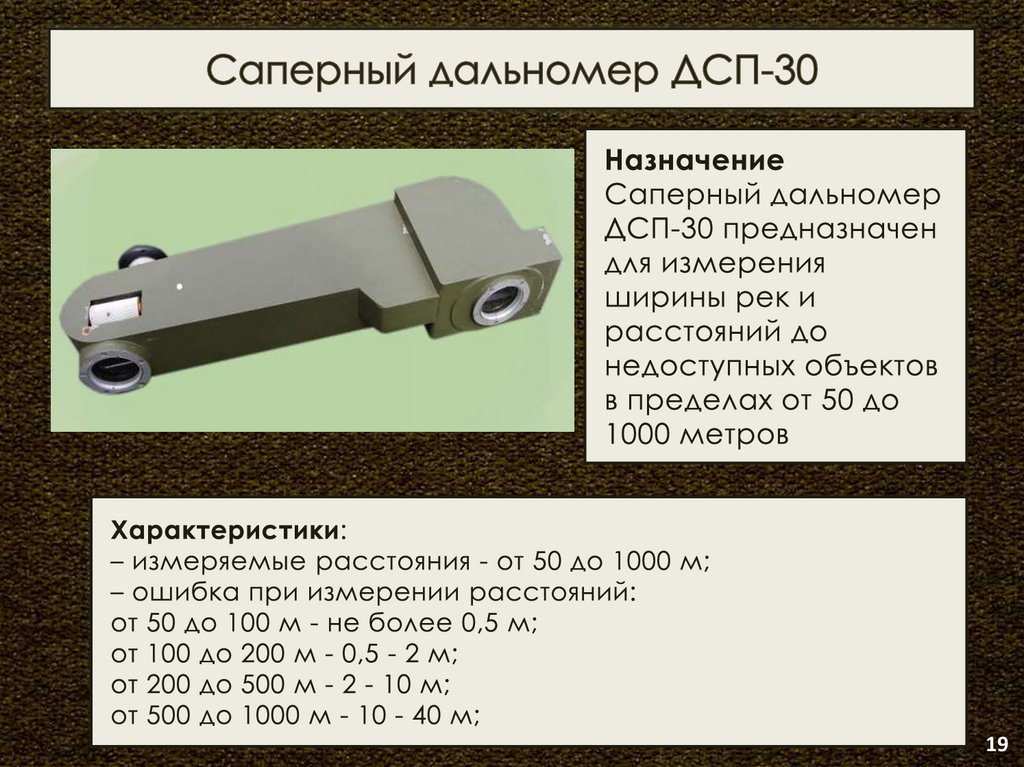

Использование саперного дальномера
снятие
показаний
30

31.

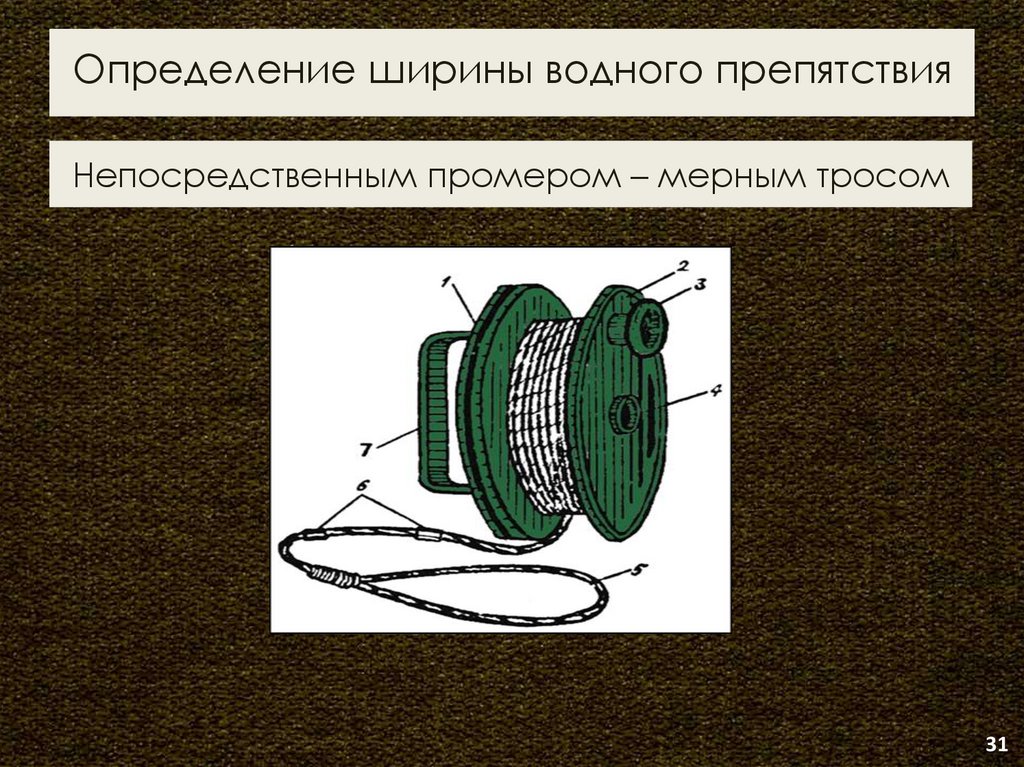

Определение ширины водного препятствия

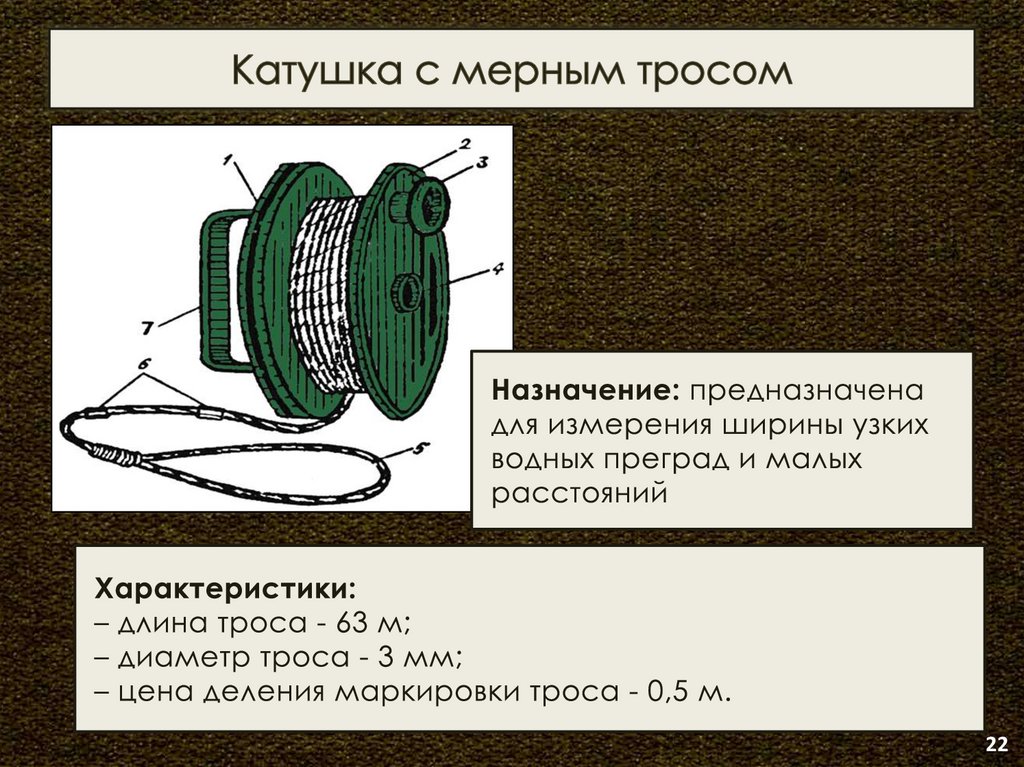

Непосредственным промером – мерным тросом
31

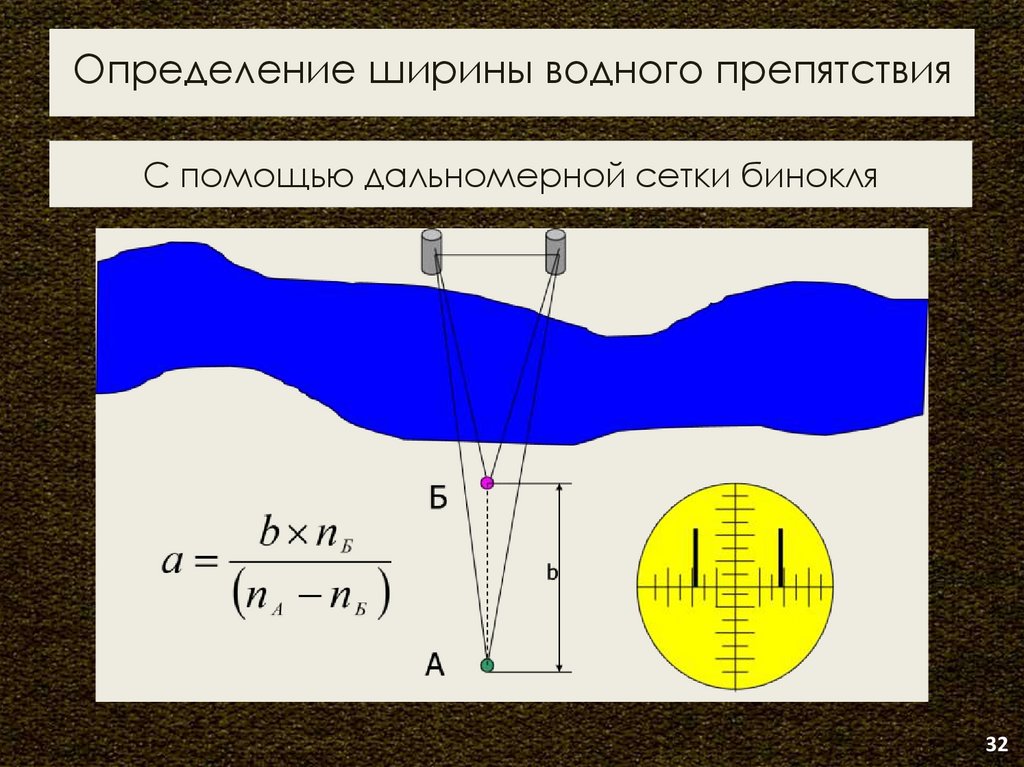

32.

Определение ширины водного препятствия
С помощью дальномерной сетки бинокля
32

33.

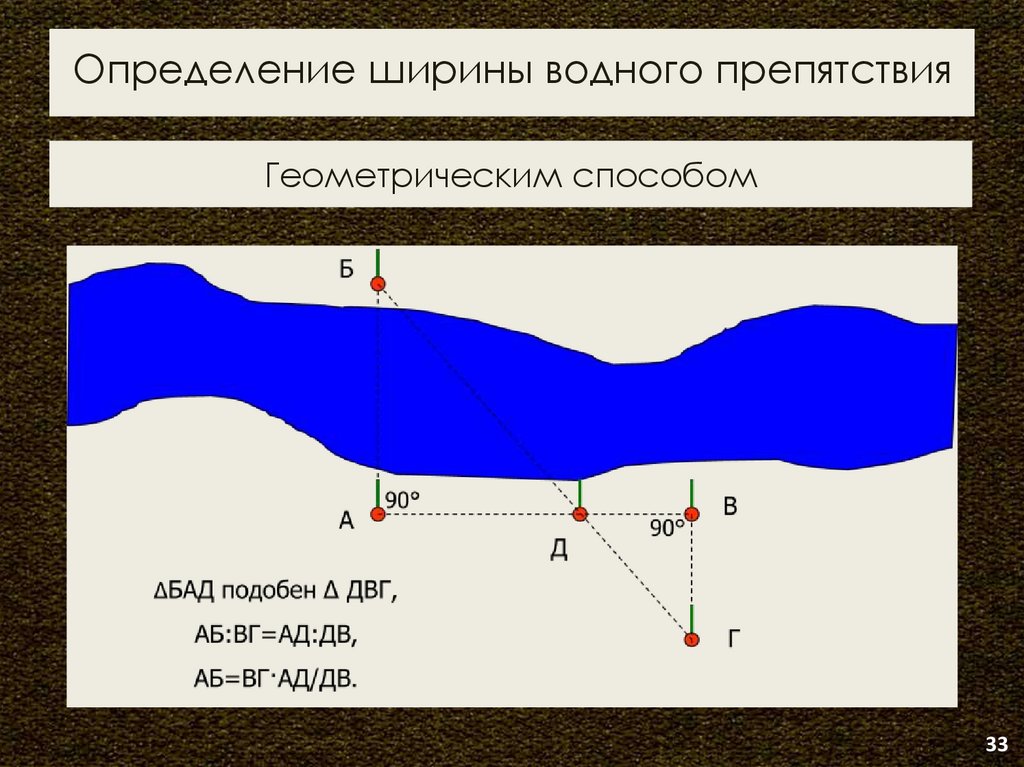

Определение ширины водного препятствия
Геометрическим способом
33

34.

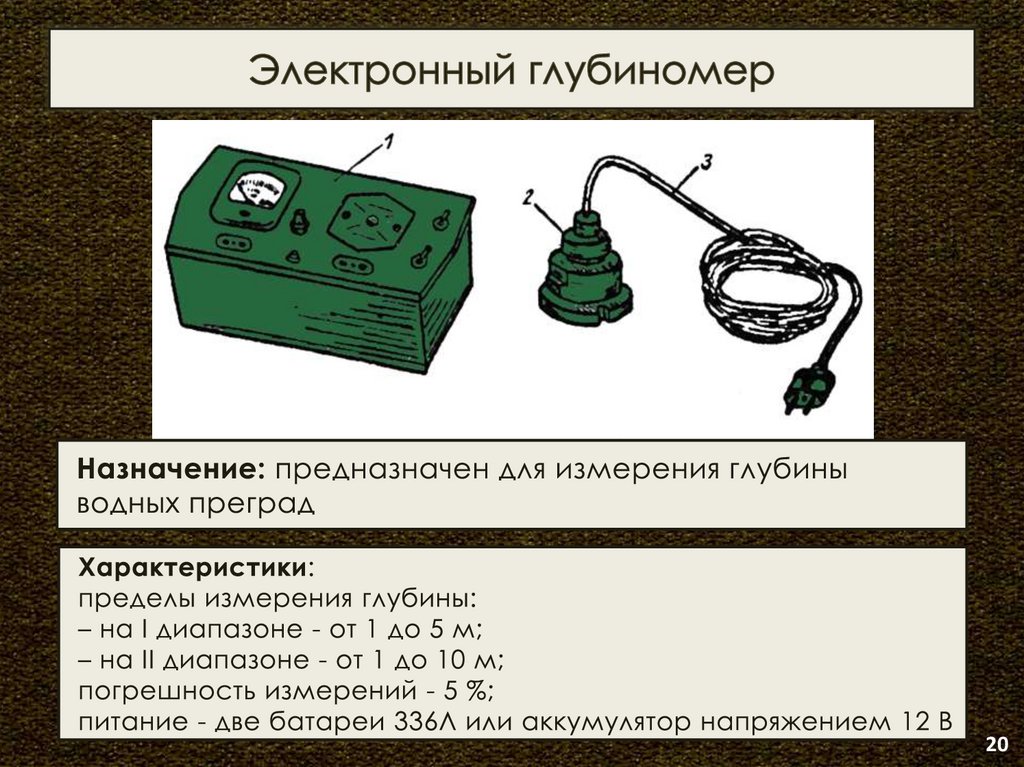

промер глубины и снятие профиля
поперечного сечения водной преграды
Электронным глубиномером

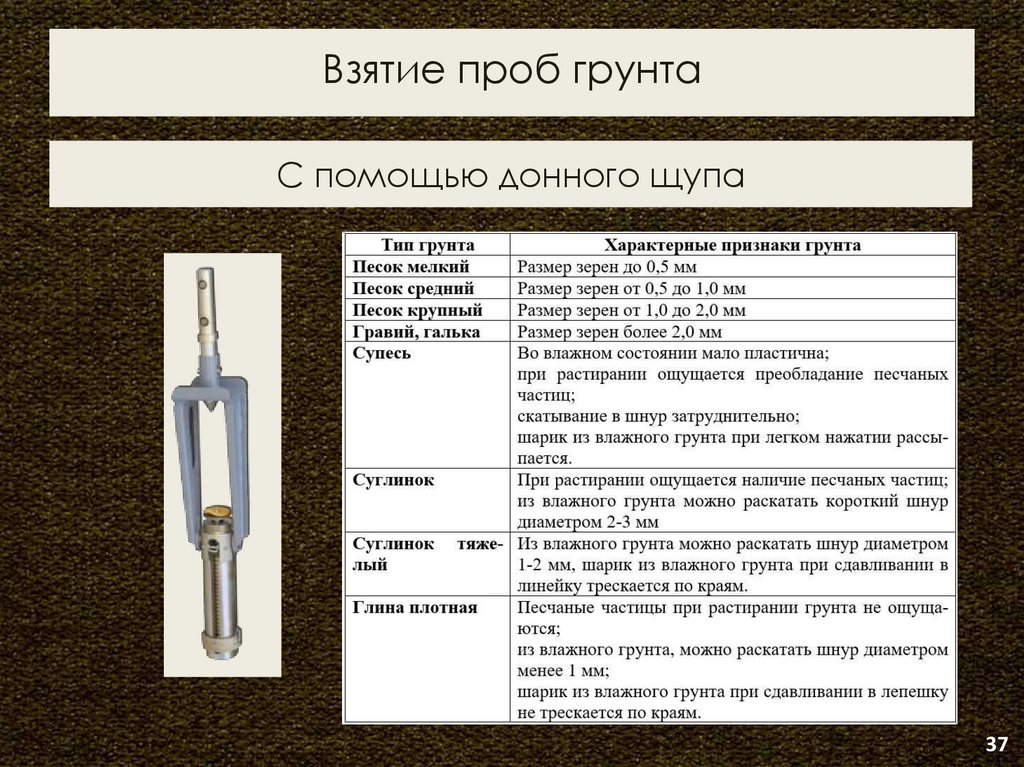

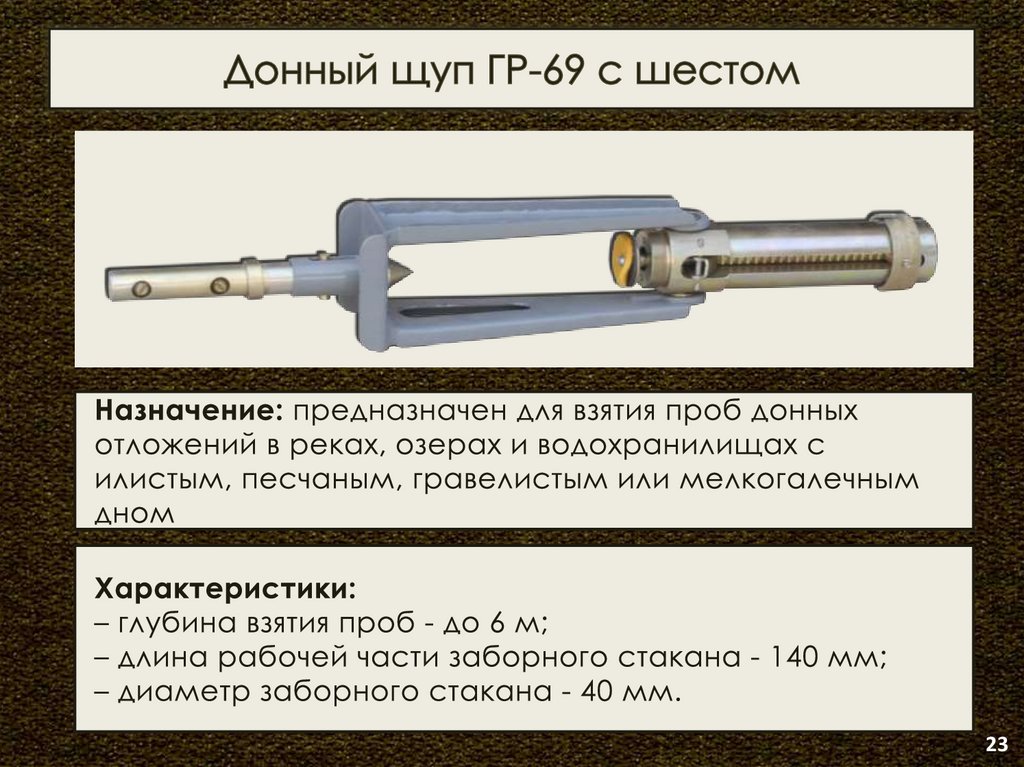

С помощью шеста донного щупа
(до 5 м.)
С помощью лота
34

35.

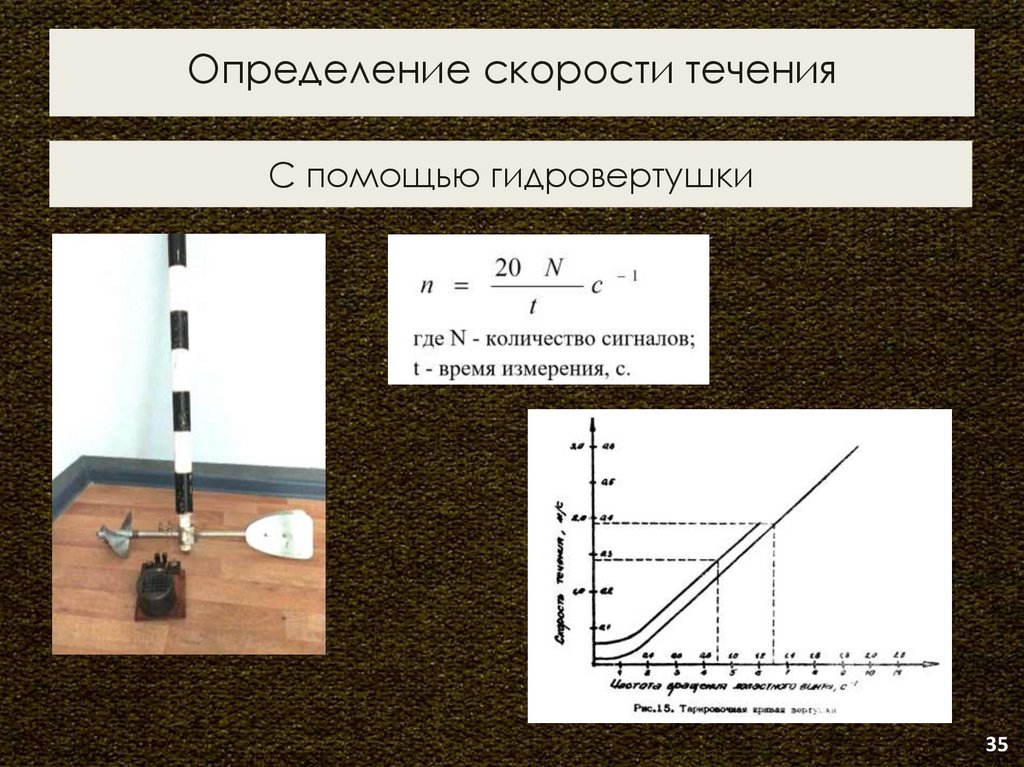

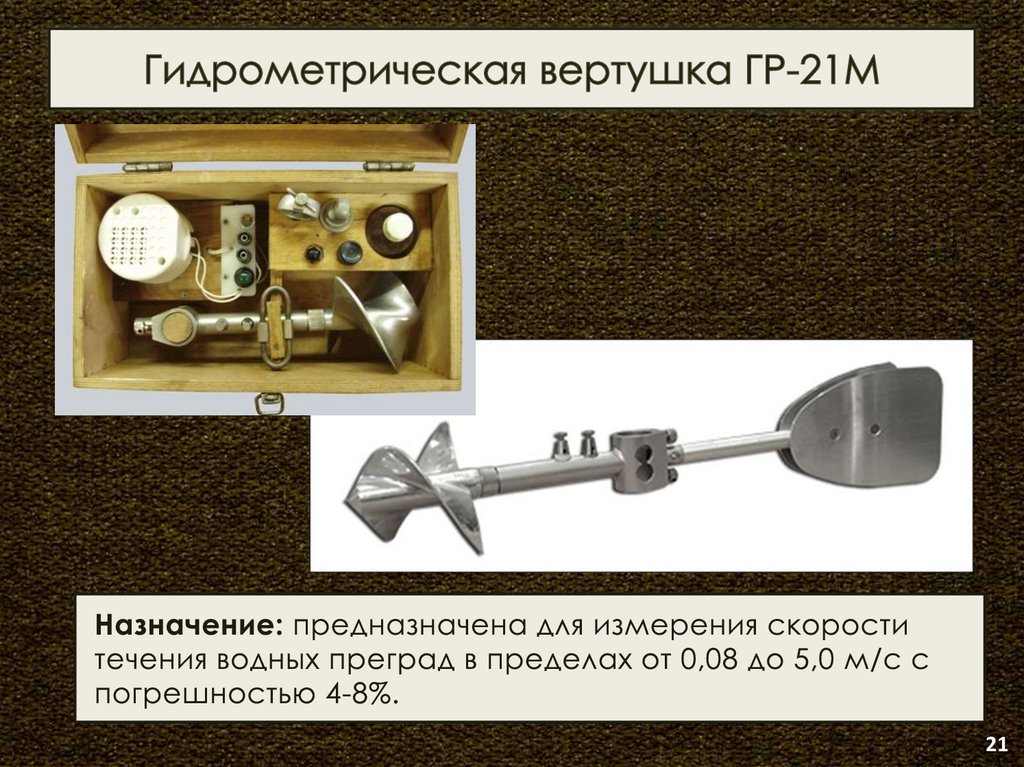

Определение скорости течения
С помощью гидровертушки
35

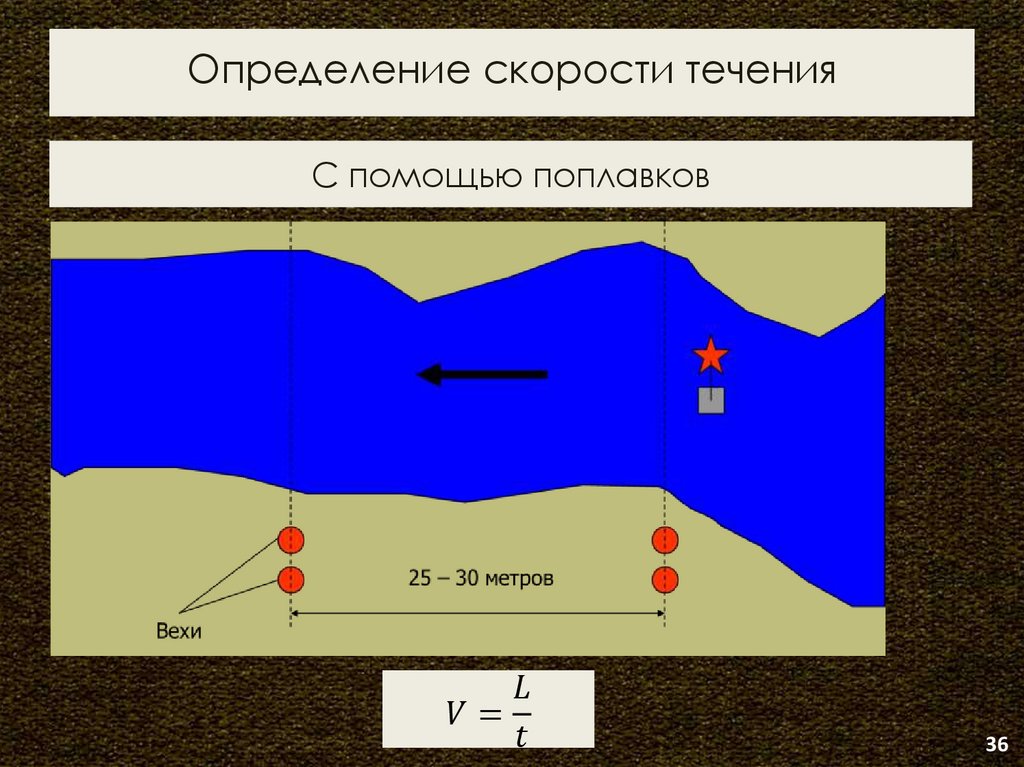

36.

Определение скорости течения
С помощью поплавков
