Характеристики механизмов

1.

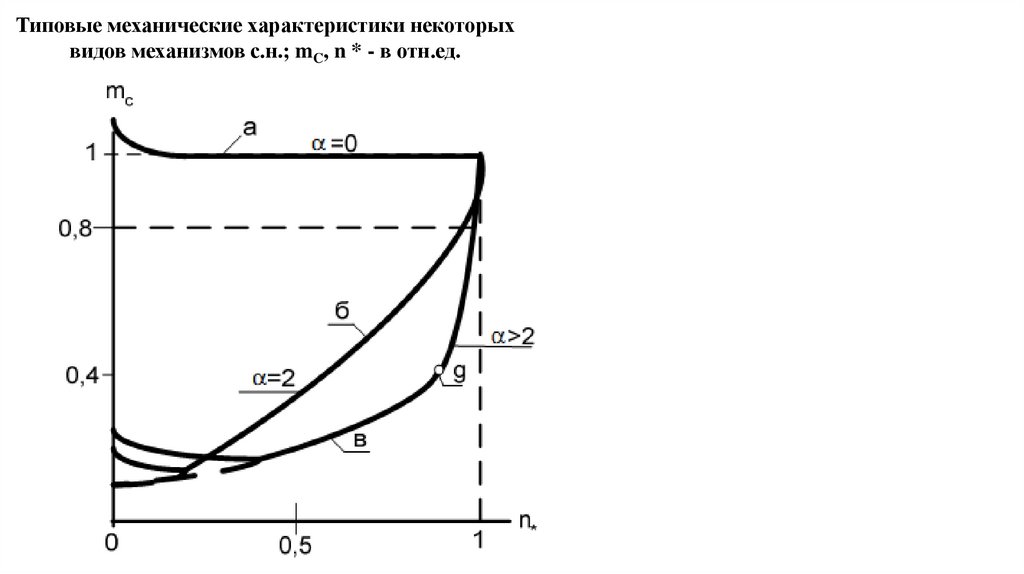

Типовые механические характеристики некоторых
видов механизмов с.н.; mC, n * - в отн.ед.

2.

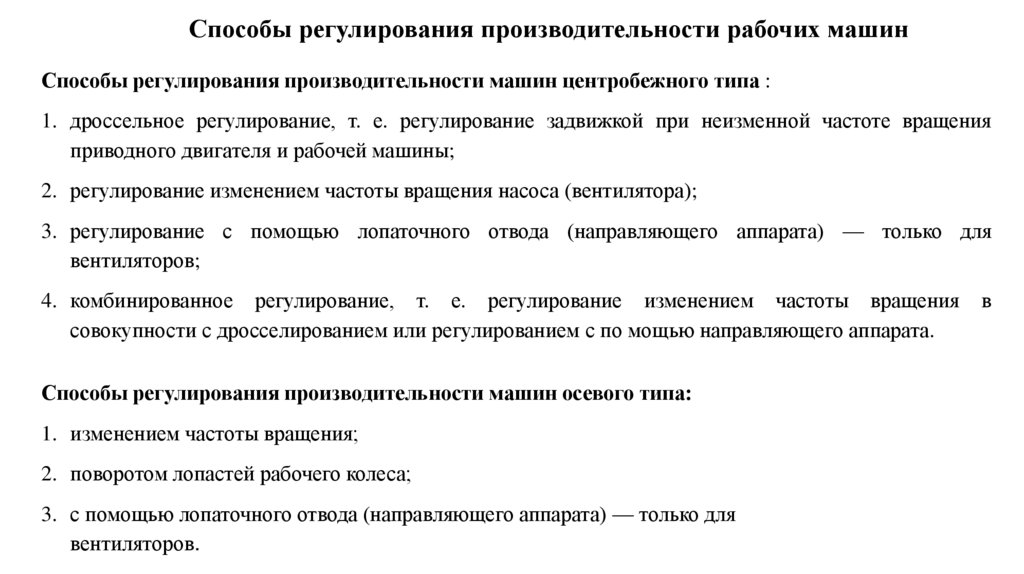

Способы регулирования производительности рабочих машин
Способы регулирования производительности машин центробежного типа :
1. дроссельное регулирование, т. е. регулирование задвижкой при неизменной частоте вращения
приводного двигателя и рабочей машины;
2. регулирование изменением частоты вращения насоса (вентилятора);
3. регулирование с помощью лопаточного отвода (направляющего аппарата) — только для
вентиляторов;
4. комбинированное регулирование, т. е. регулирование изменением частоты вращения
совокупности с дросселированием или регулированием с по мощью направляющего аппарата.
Способы регулирования производительности машин осевого типа:
1. изменением частоты вращения;
2. поворотом лопастей рабочего колеса;
3. с помощью лопаточного отвода (направляющего аппарата) — только для
вентиляторов.
в

3.

С2
H
B2
С1
H2
H 2
H1
B1
РМ
H 2'

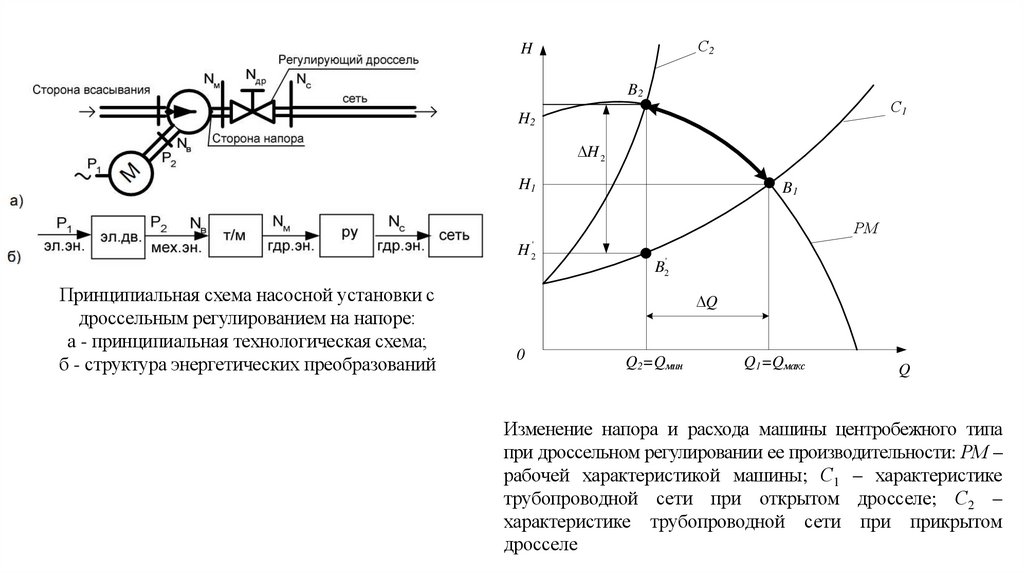

Принципиальная схема насосной установки с
дроссельным регулированием на напоре:
а - принципиальная технологическая схема;
б - структура энергетических преобразований
B2'
Q
0
Q2=Qмин
Q1=Qмакс
Q
Изменение напора и расхода машины центробежного типа
при дроссельном регулировании ее производительности: РМ –
рабочей характеристикой машины; С1 – характеристике
трубопроводной сети при открытом дросселе; С2 –
характеристике трубопроводной сети при прикрытом
дросселе

4.

ШСН
H
H
С1
f1=50 Гц
ПЧ
H1
B1
f2=5-400 Гц РМ1(n1)
РМ2(n2)
H2
С1
B1
РМ1(n1)
РМ2(n2)
B2
Q
0
H1
H2
Q2=Qмин
Q1=Qмакс
АД

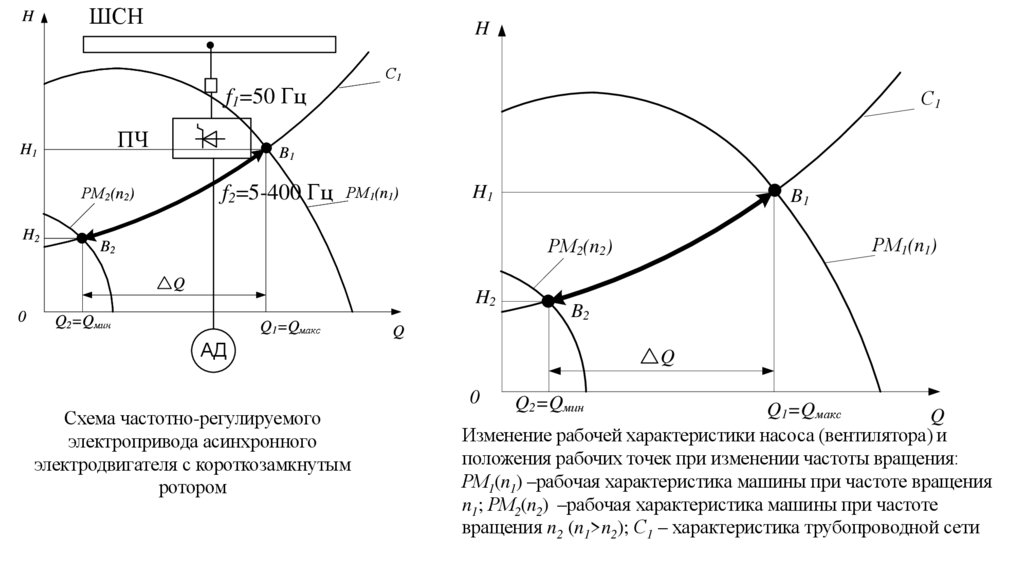

Схема частотно-регулируемого
электропривода асинхронного
электродвигателя с короткозамкнутым
ротором
B2
Q
Q
0
Q2=Qмин
Q1=Qмакс
Q
Изменение рабочей характеристики насоса (вентилятора) и
положения рабочих точек при изменении частоты вращения:
РМ1(n1) –рабочая характеристика машины при частоте вращения
n1; РМ2(n2) –рабочая характеристика машины при частоте
вращения n2 (n1>n2); С1 – характеристика трубопроводной сети

5.

H
С
РМ2
H1
H2
B1
РМ1
B2
Q

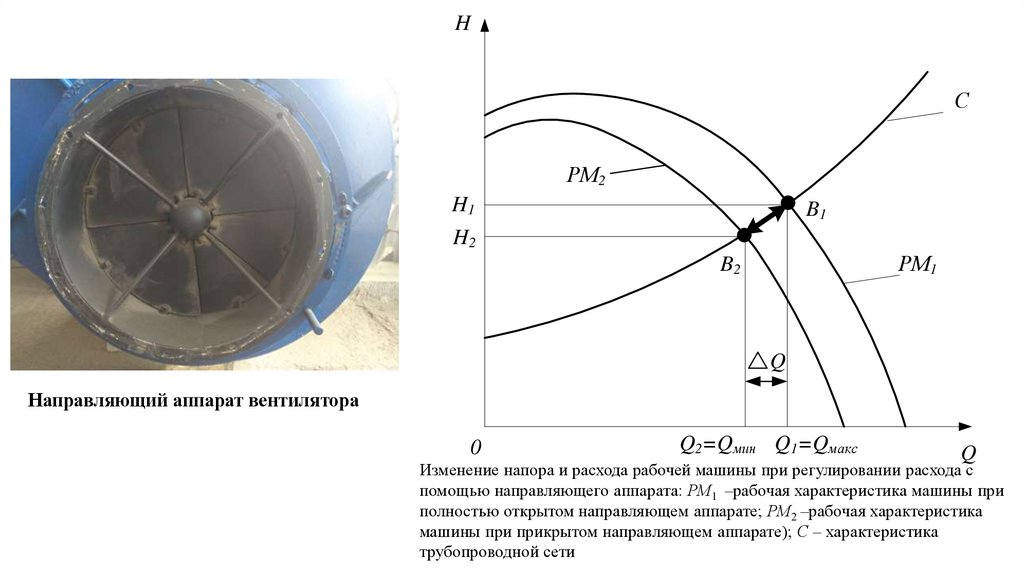

Направляющий аппарат вентилятора
0
Q2=Qмин Q1=Qмакс
Q
Изменение напора и расхода рабочей машины при регулировании расхода с
помощью направляющего аппарата: РМ1 –рабочая характеристика машины при
полностью открытом направляющем аппарате; РМ2 –рабочая характеристика
машины при прикрытом направляющем аппарате); С – характеристика
трубопроводной сети

6.

H
С2
С1
C
B1
B2
РМ1(n2)
A
РМ1(n1)
D
РМ2(n2)
РМ2(n1)
Q
0
Qмин.2
Qмакс.1
Q

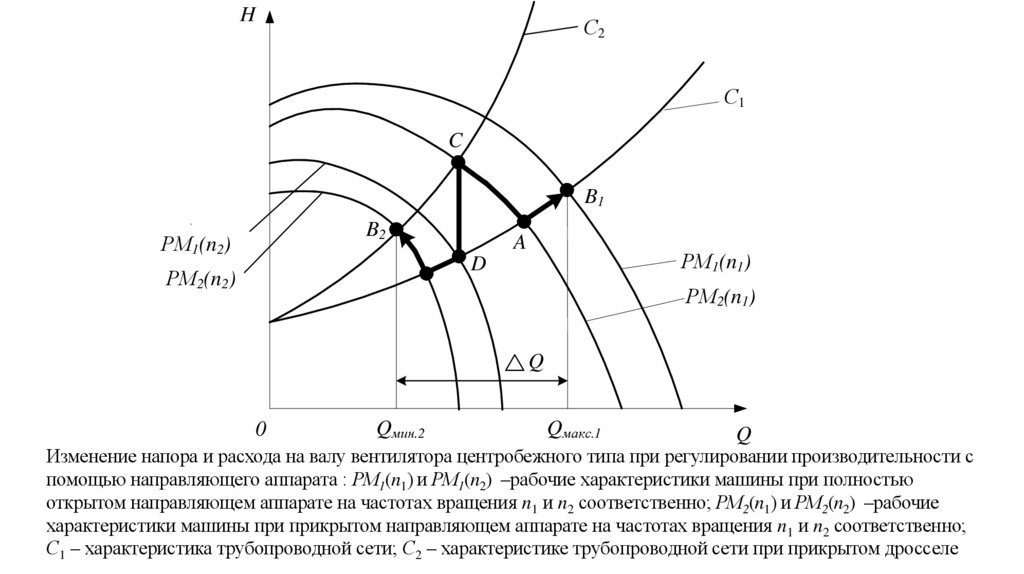

Изменение напора и расхода на валу вентилятора центробежного типа при регулировании производительности с
помощью направляющего аппарата : РМ1(n1) и РМ1(n2) –рабочие характеристики машины при полностью
открытом направляющем аппарате на частотах вращения n1 и n2 соответственно; РМ2(n1) и РМ2(n2) –рабочие
характеристики машины при прикрытом направляющем аппарате на частотах вращения n1 и n2 соответственно;
С1 – характеристика трубопроводной сети; С2 – характеристике трубопроводной сети при прикрытом дросселе
