Программируемые логические
устройства:
CPLD и FPGA с дизайном VHDL
Лекция3
Цифровая Электроника

2.

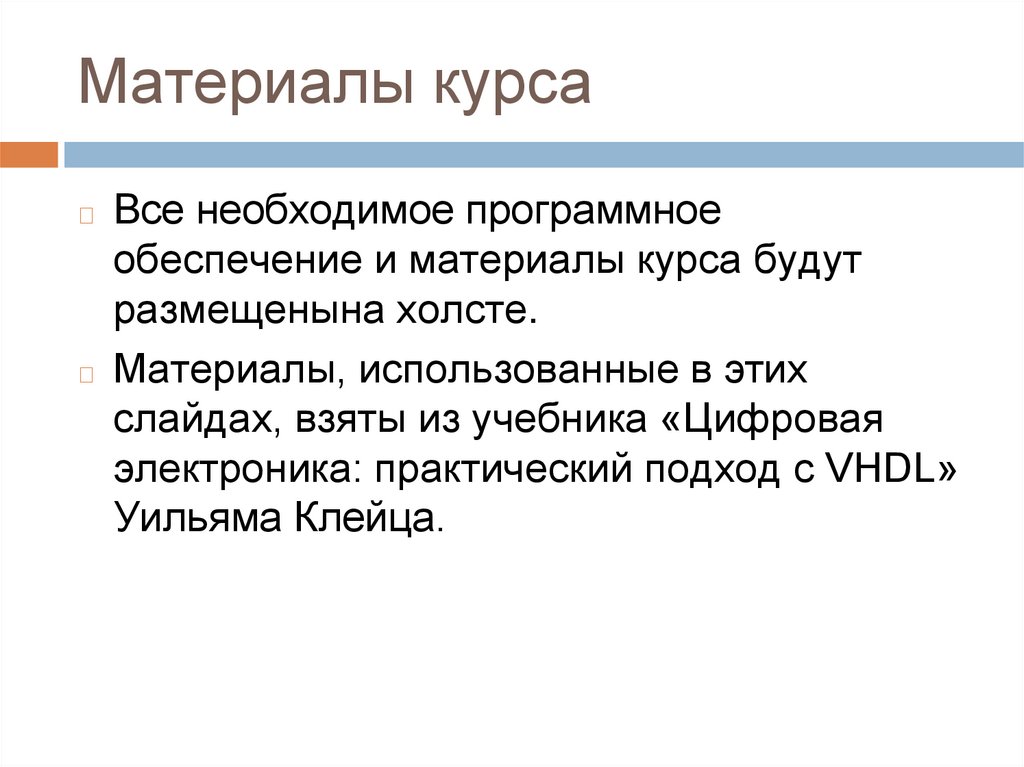

Материалы курса
Все необходимое программное
обеспечение и материалы курса будут
размещенына холсте.
◻ Материалы, использованные в этих
слайдах, взяты из учебника «Цифровая
электроника: практический подход с VHDL»
Уильяма Клейца.
◻

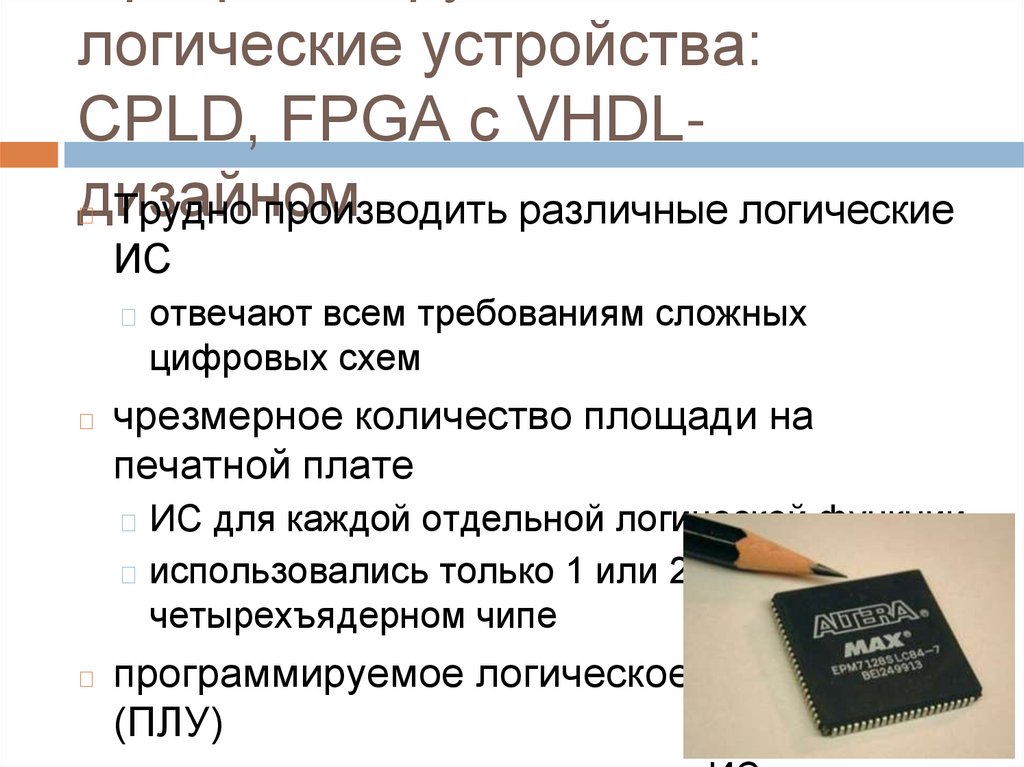

3.

логические устройства:
CPLD, FPGA с VHDLдизайном
Трудно производить различные логические
◻
ИС
◻ отвечают всем требованиям сложных
цифровых схем
◻
чрезмерное количество площади на
печатной плате
◻ ИС для каждой отдельной логической функции
◻ использовались только 1 или 2 вентиля на
четырехъядерном чипе
◻
программируемое логическое устройство
(ПЛУ)

4.

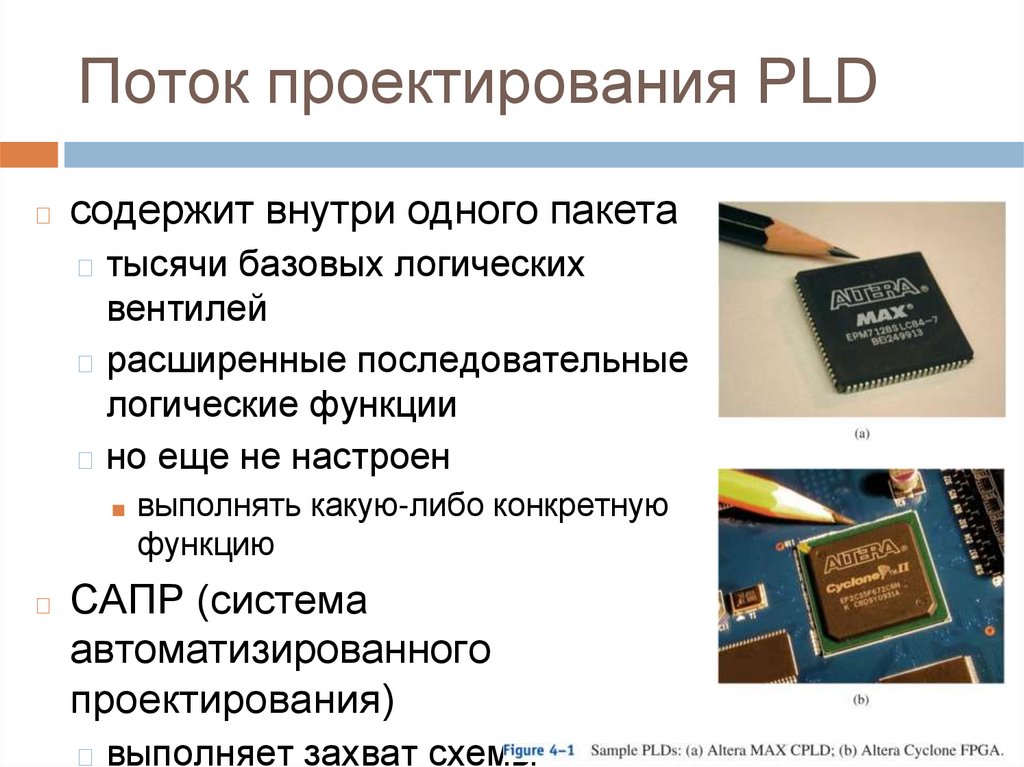

Поток проектирования PLD
◻
содержит внутри одного пакета
◻ тысячи базовых логических
вентилей
◻ расширенные последовательные
логические функции
◻ но еще не настроен
■ выполнять какую-либо конкретную
функцию
◻
САПР (система
автоматизированного
проектирования)
◻ выполняет захват схемы

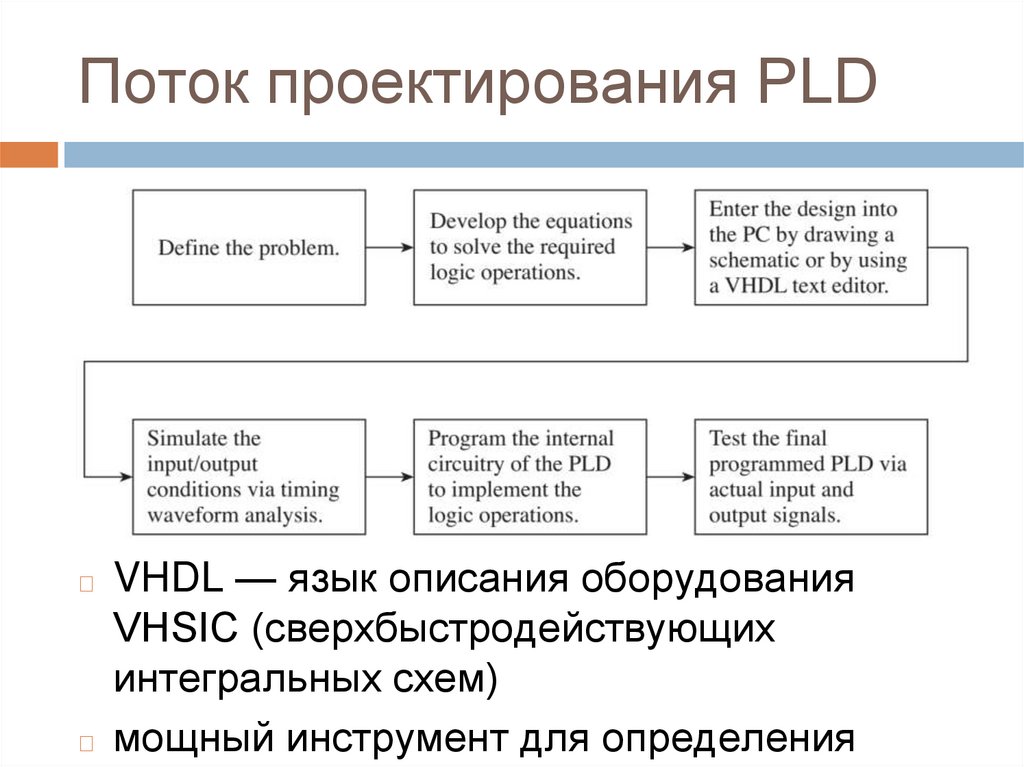

5.

Поток проектирования PLD
VHDL — язык описания оборудования
VHSIC (сверхбыстродействующих
интегральных схем)
◻ мощный инструмент для определения
◻

6.

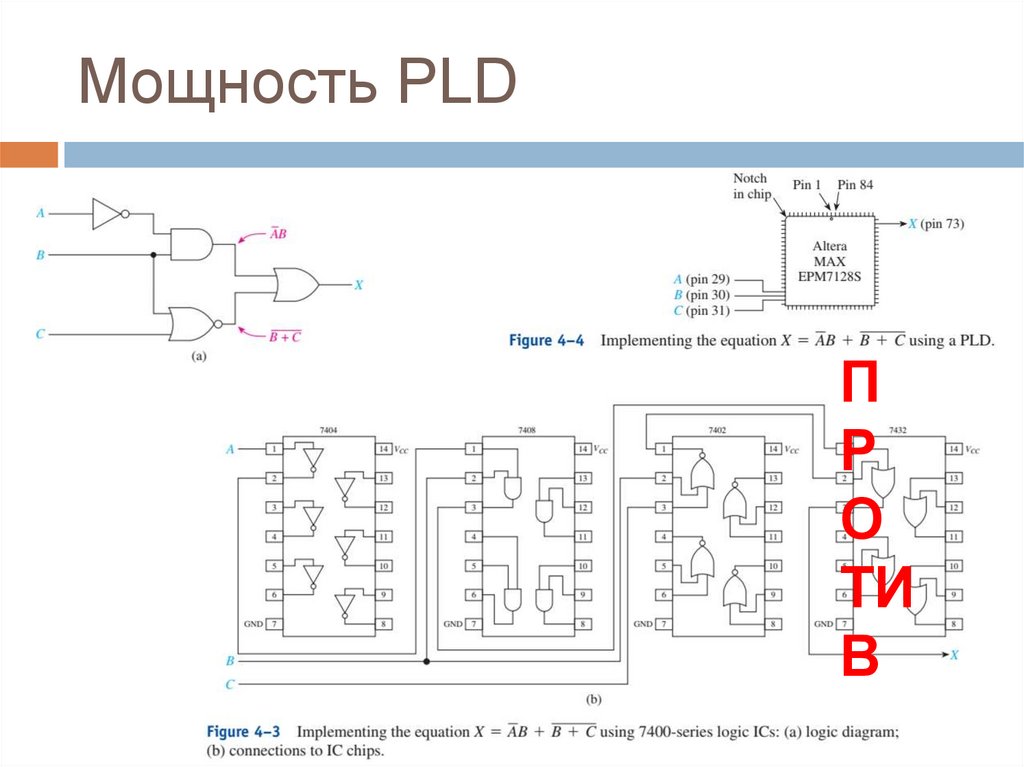

Мощность PLD
П
Р
О
ТИ
В

7.

◻
◻
◻
стираемый и
перепрограммируемый
Единственное ограничение —
количество входных и выходных
контактов.

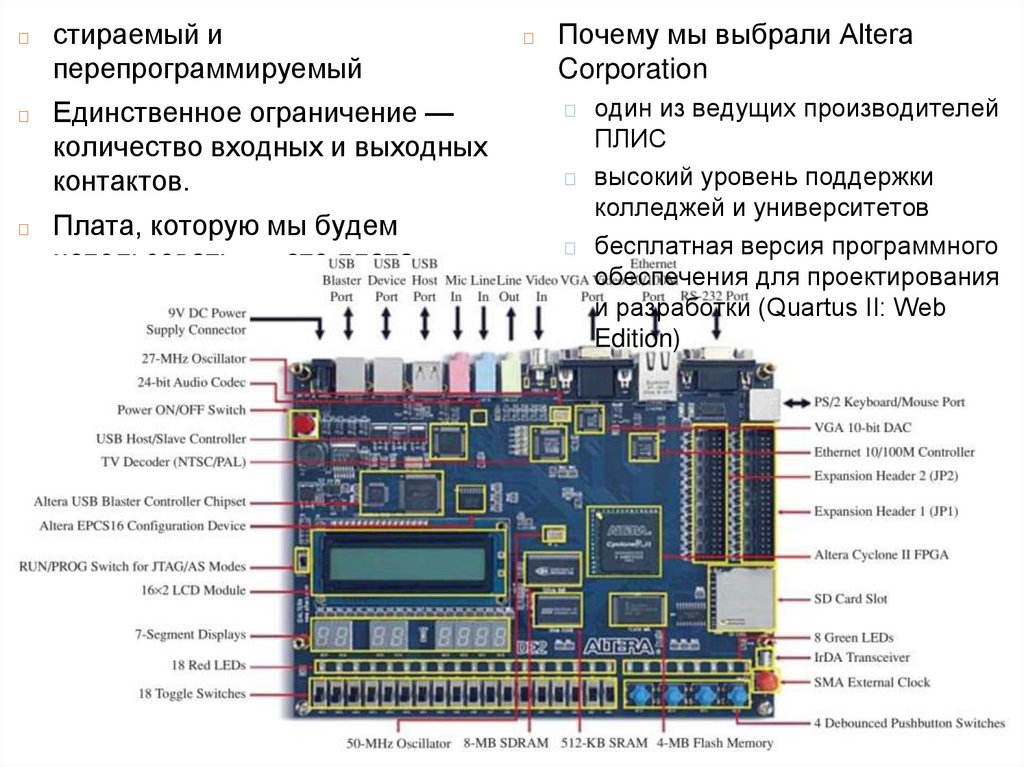

Плата, которую мы будем
использовать, — это плата
разработки и обучения Altera
DE2.
◻
Почему мы выбрали Altera
Corporation
один из ведущих производителей
ПЛИС
◻ высокий уровень поддержки
колледжей и университетов
◻ бесплатная версия программного
обеспечения для проектирования
и разработки (Quartus II: Web
Edition)
◻

8.

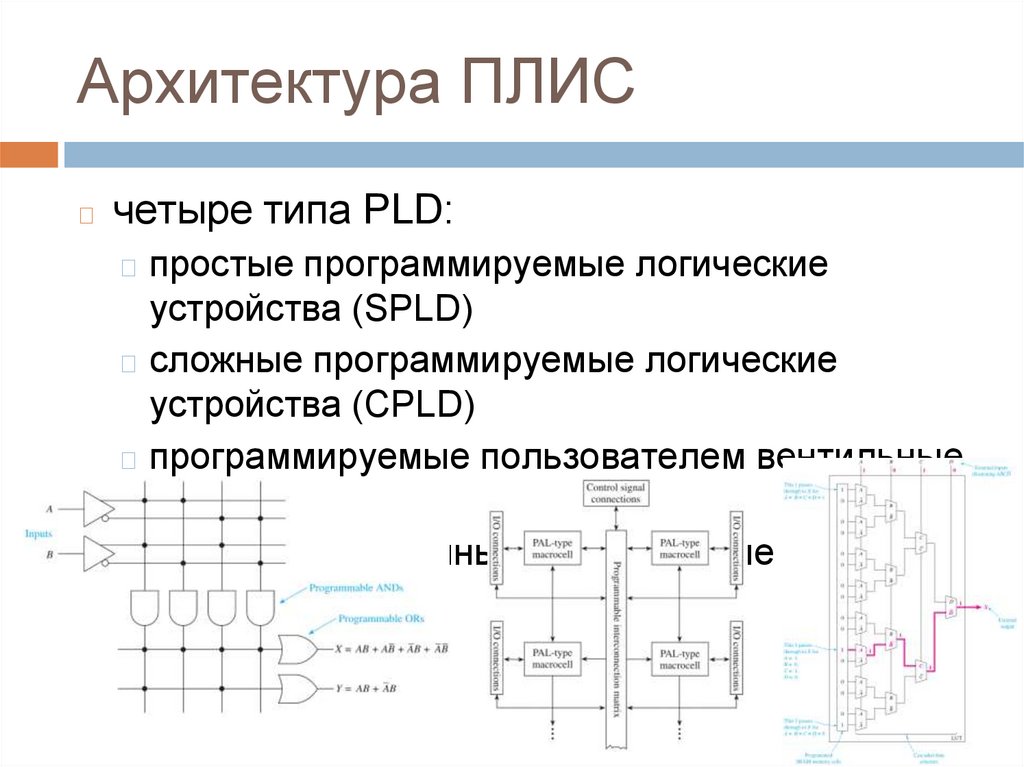

Архитектура ПЛИС
◻
четыре типа PLD:
◻ простые программируемые логические
устройства (SPLD)
◻ сложные программируемые логические
устройства (CPLD)
◻ программируемые пользователем вентильные
матрицы (ПЛИС)
◻ специализированные интегральные схемы
(ASIC)

9.

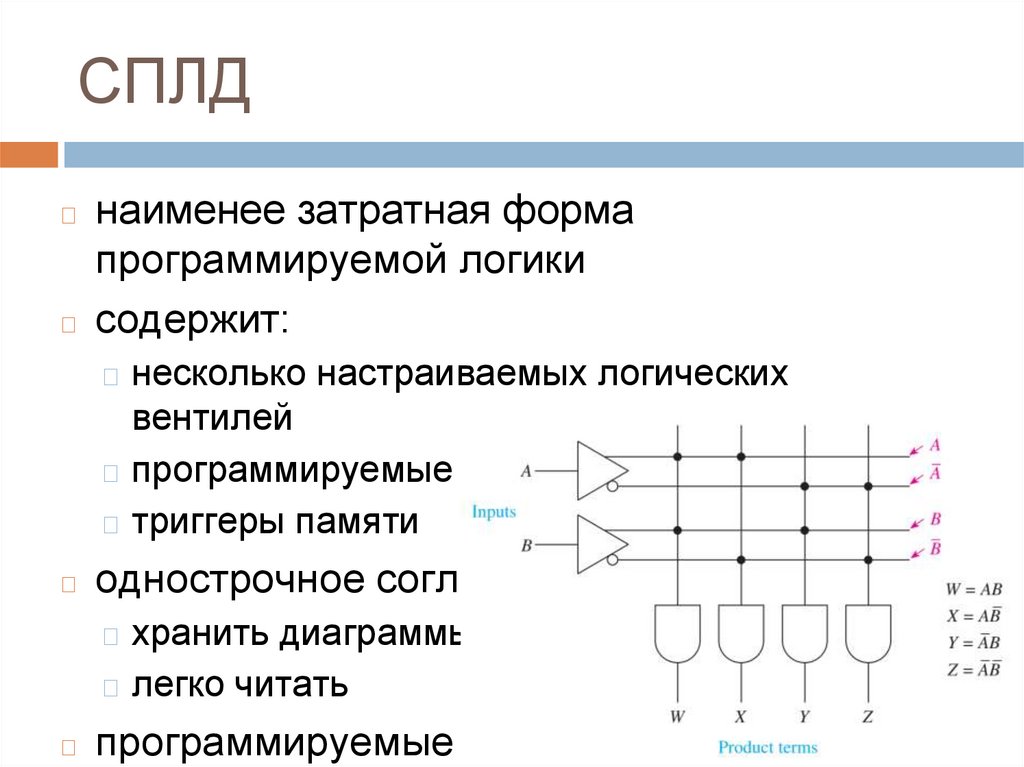

СПЛД
наименее затратная форма
программируемой логики
◻ содержит:
◻
◻ несколько настраиваемых логических
вентилей
◻ программируемые точки соединения
◻ триггеры памяти
◻
однострочное соглашение
◻ хранить диаграммы
◻ легко читать
◻
программируемые И

10.

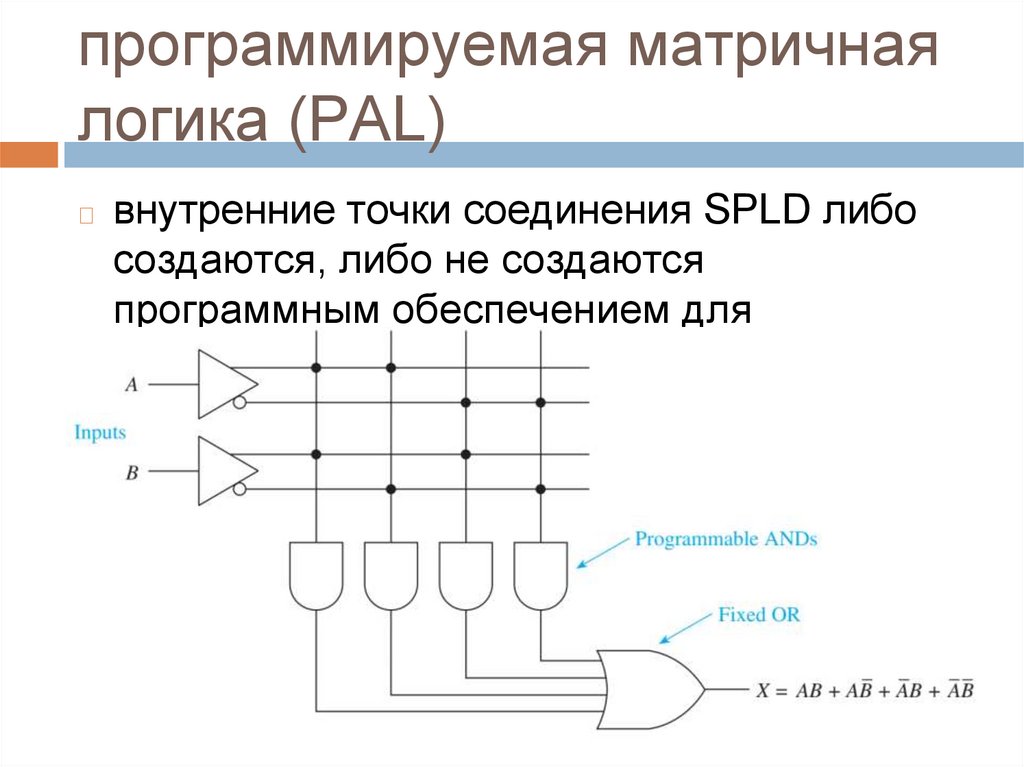

программируемая матричная
логика (PAL)
◻
внутренние точки соединения SPLD либо
создаются, либо не создаются
программным обеспечением для
программирования PLD

11.

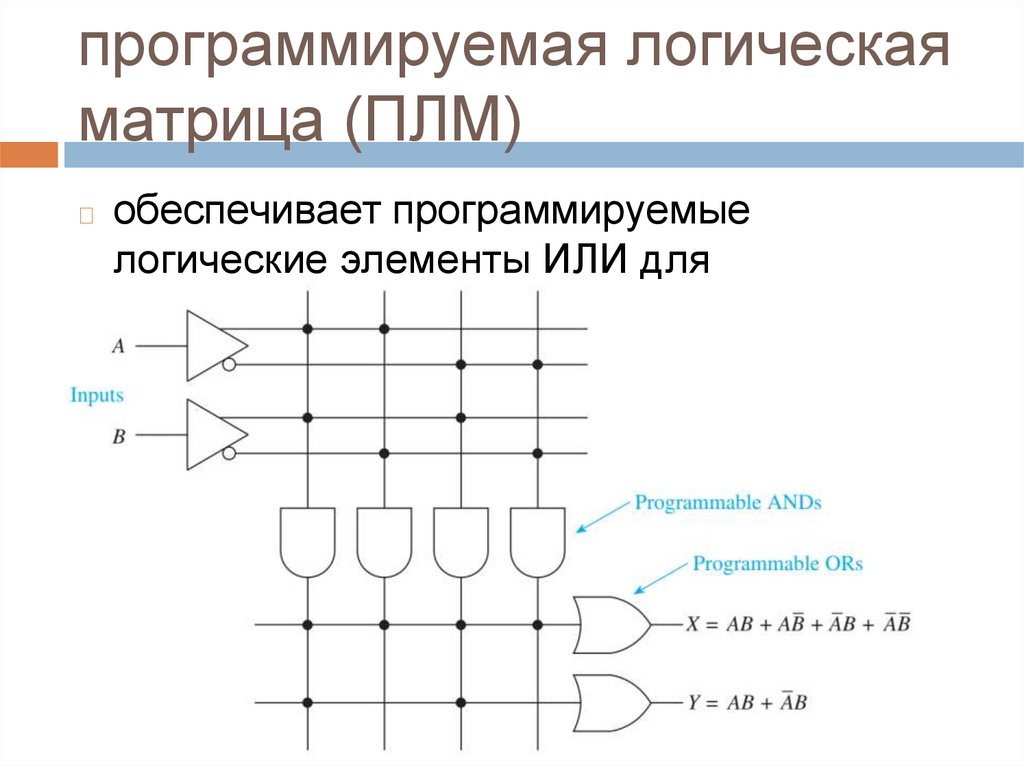

программируемая логическая
матрица (ПЛМ)
◻
обеспечивает программируемые
логические элементы ИЛИ для
объединения терминов продукта

12.

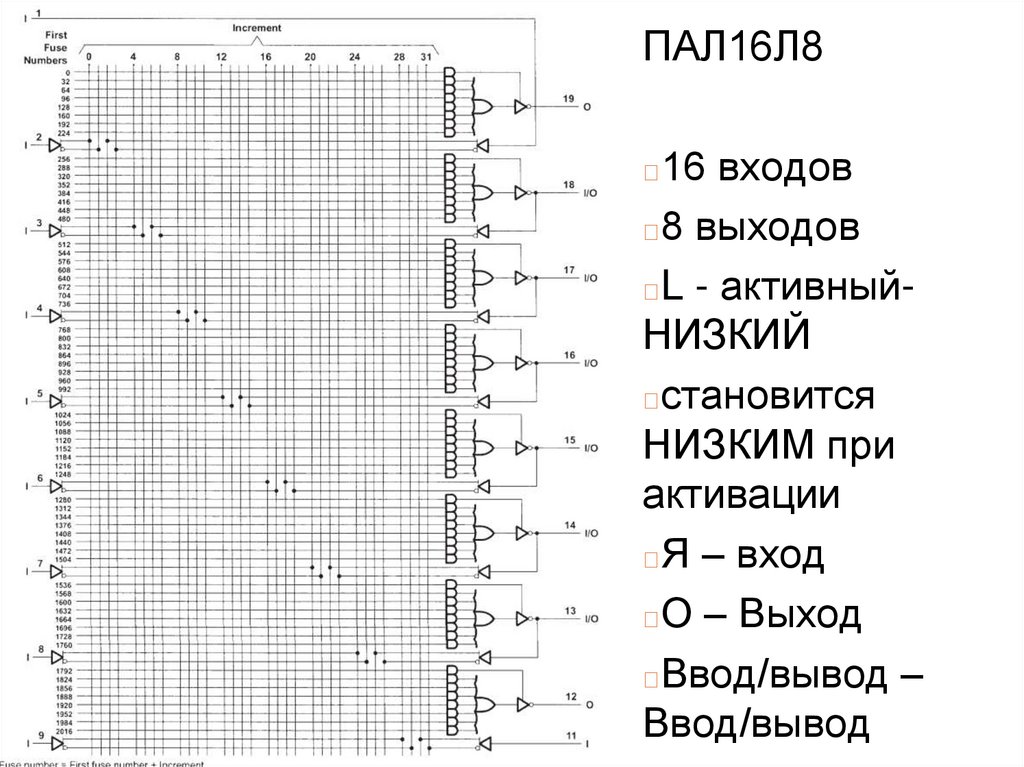

ПАЛ16Л8
16 входов
◻8 выходов
◻L - активныйНИЗКИЙ
◻становится
НИЗКИМ при
активации
◻Я – вход
◻О – Выход
◻Ввод/вывод –
Ввод/вывод
◻

13.

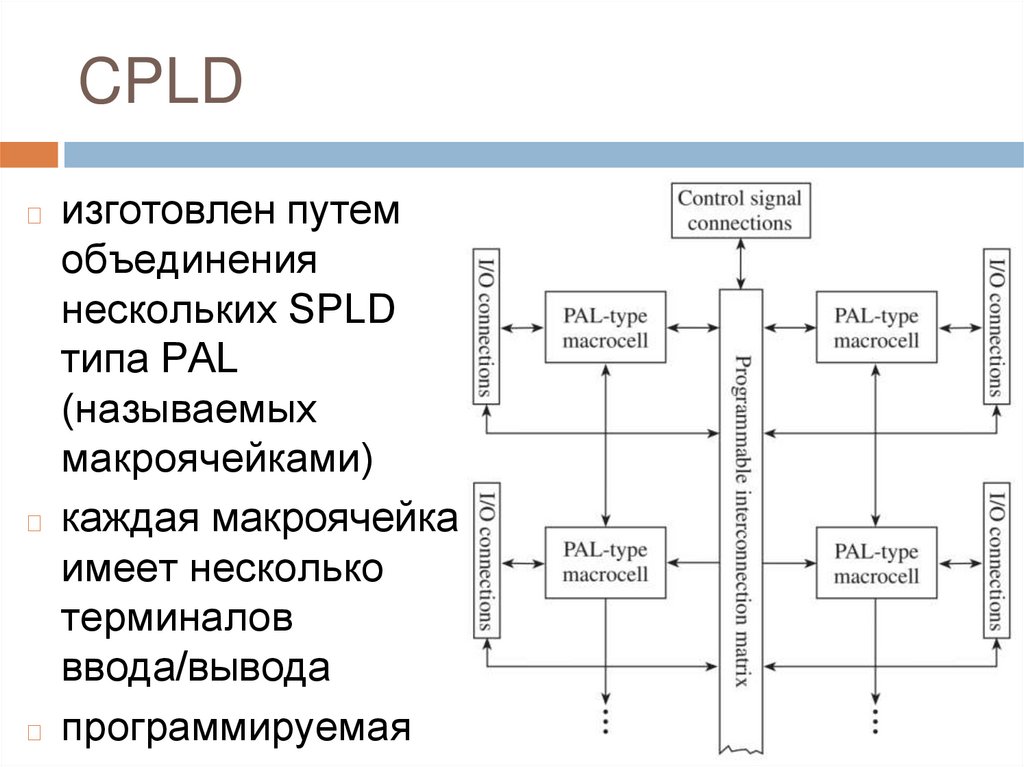

CPLD
изготовлен путем
объединения
нескольких SPLD
типа PAL
(называемых
макроячейками)
◻ каждая макроячейка
имеет несколько
терминалов
ввода/вывода
◻ программируемая
◻

14.

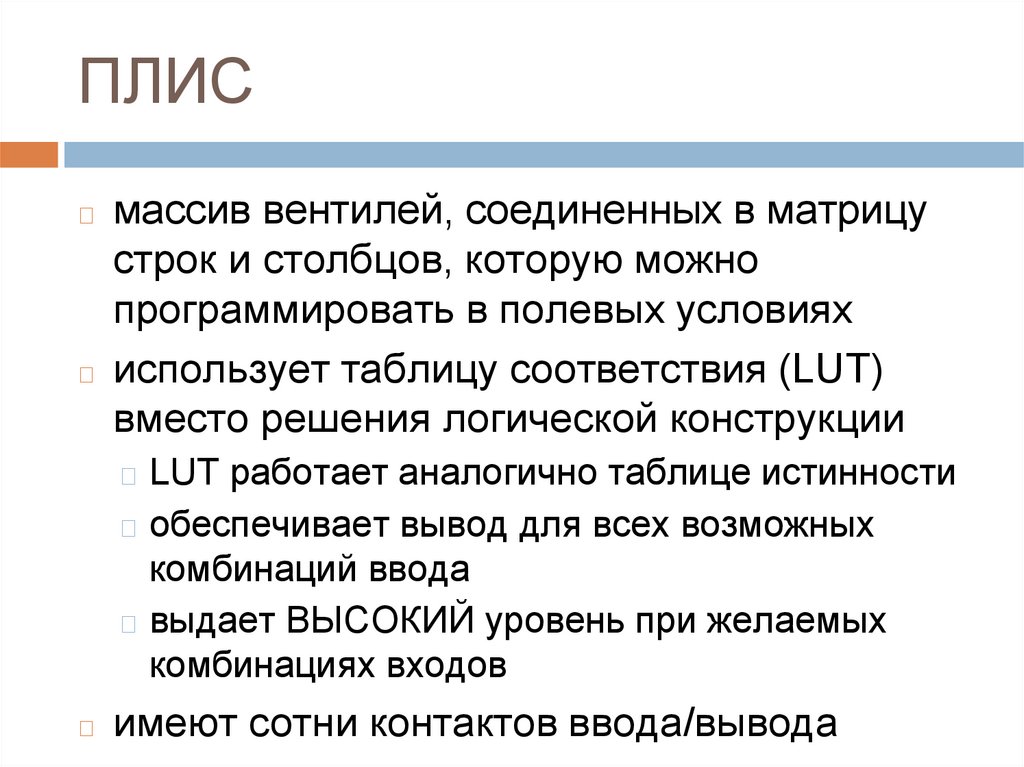

ПЛИС
массив вентилей, соединенных в матрицу
строк и столбцов, которую можно
программировать в полевых условиях
◻ использует таблицу соответствия (LUT)
вместо решения логической конструкции
◻
◻ LUT работает аналогично таблице истинности
◻ обеспечивает вывод для всех возможных
комбинаций ввода
◻ выдает ВЫСОКИЙ уровень при желаемых
комбинациях входов
◻
имеют сотни контактов ввода/вывода

15.

◻
◻

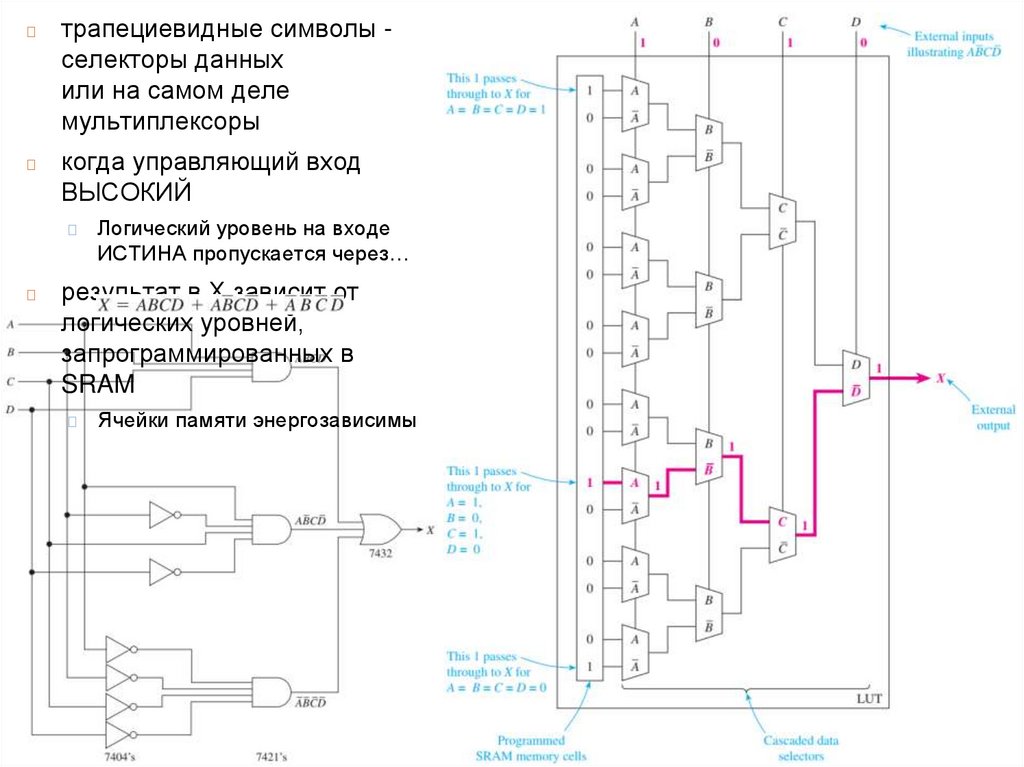

трапециевидные символы селекторы данных
или на самом деле
мультиплексоры
когда управляющий вход
ВЫСОКИЙ
◻
◻
Логический уровень на входе
ИСТИНА пропускается через…
результат в X зависит от
логических уровней,
запрограммированных в
SRAM
◻
Ячейки памяти энергозависимы

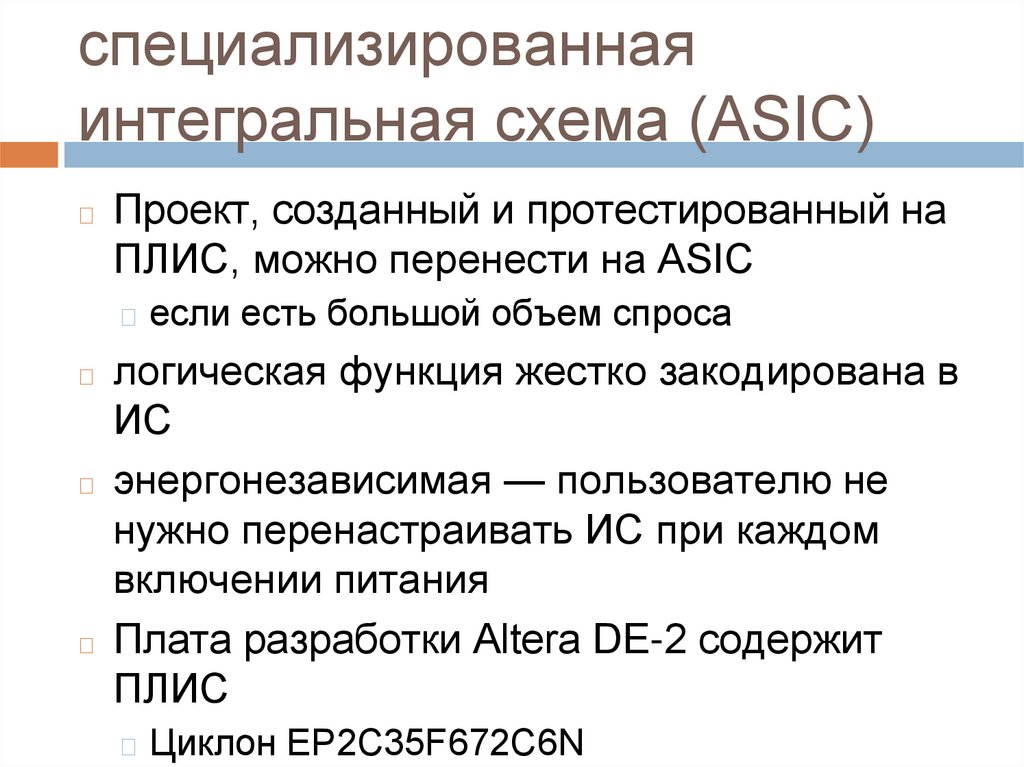

16.

специализированная
интегральная схема (ASIC)
◻
Проект, созданный и протестированный на
ПЛИС, можно перенести на ASIC
◻ если есть большой объем спроса
логическая функция жестко закодирована в
ИС
◻ энергонезависимая — пользователю не
нужно перенастраивать ИС при каждом
включении питания
◻ Плата разработки Altera DE-2 содержит
ПЛИС
◻
◻ Циклон EP2C35F672C6N

17.

Обзорные вопросы
1.
2.
3.
4.
ПЛИС использует __________ вместо
решения логической схемы?
ЛПВП означает _____________________?
__________ (PLA / PAL) предоставляет
программируемые логические элементы
ИЛИ для объединения терминов
продукта?
Ячейки памяти в ПЛИС энергозависимы.
Правда / Ложь?

18.

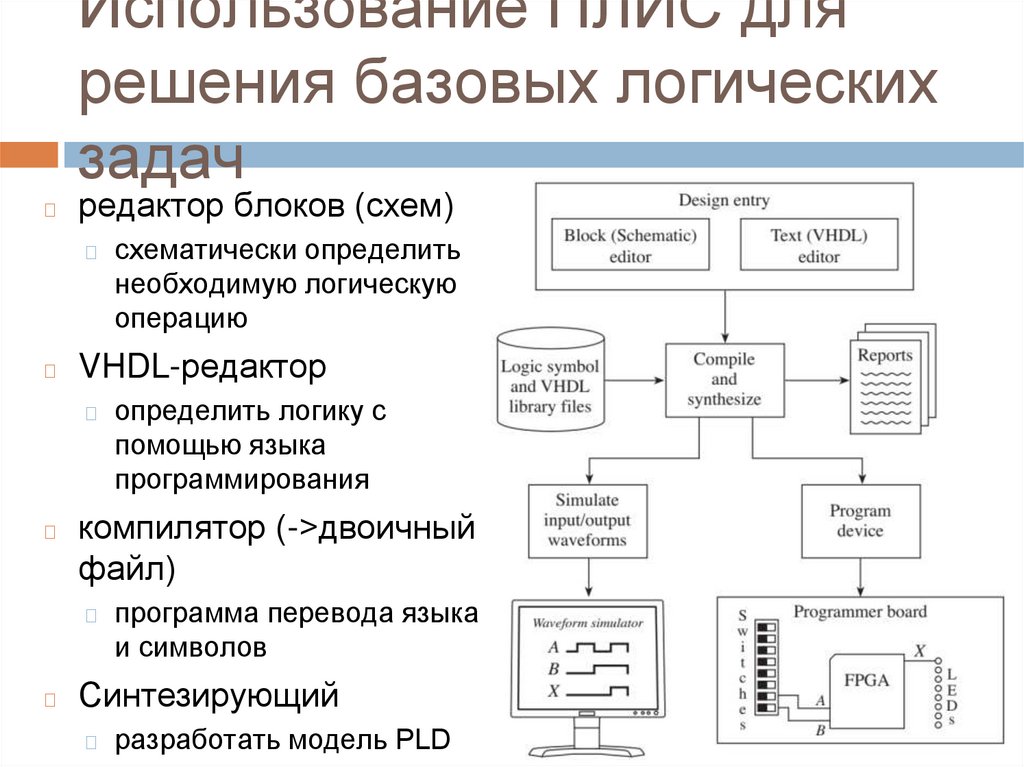

Использование ПЛИС для
решения базовых логических
задач
◻
редактор блоков (схем)
◻
◻
VHDL-редактор
◻
◻
определить логику с
помощью языка
программирования
компилятор (->двоичный
файл)
◻
◻
схематически определить
необходимую логическую
операцию
программа перевода языка
и символов
Синтезирующий
◻
разработать модель PLD

19.

Использование ПЛИС для
решения базовых логических
задач
◻
Отчетные файлы
◻ Назначение контактов
ввода/вывода,
◻ внутренняя маршрутизация
сигналов ПЛИС
◻ сообщения об ошибках
◻
симулятор формы волны
◻ предоставляет средства
для проверки логической
работы проекта
◻ показывает выходной
отклик, как если бы
воображаемые входы были
применены к реальной

20.

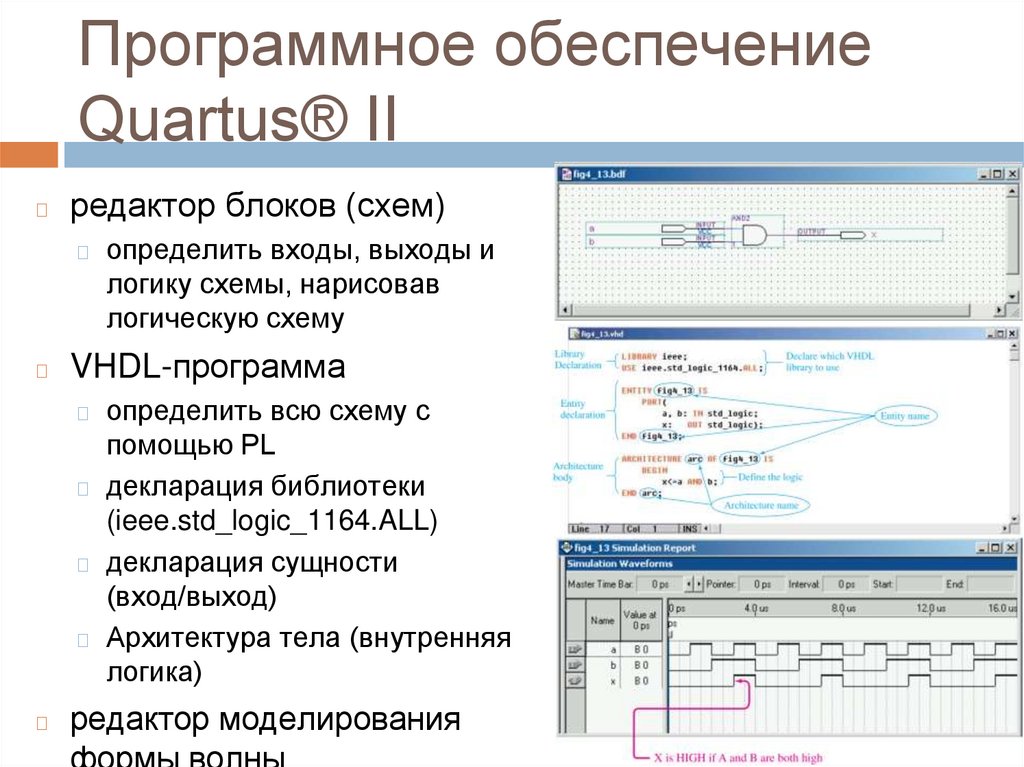

Программное обеспечение
Quartus® II
◻
редактор блоков (схем)
◻
◻
определить входы, выходы и
логику схемы, нарисовав
логическую схему
VHDL-программа
определить всю схему с
помощью PL
◻ декларация библиотеки
(ieee.std_logic_1164.ALL)
◻ декларация сущности
(вход/выход)
◻ Архитектура тела (внутренняя
логика)
◻
◻
редактор моделирования

21.

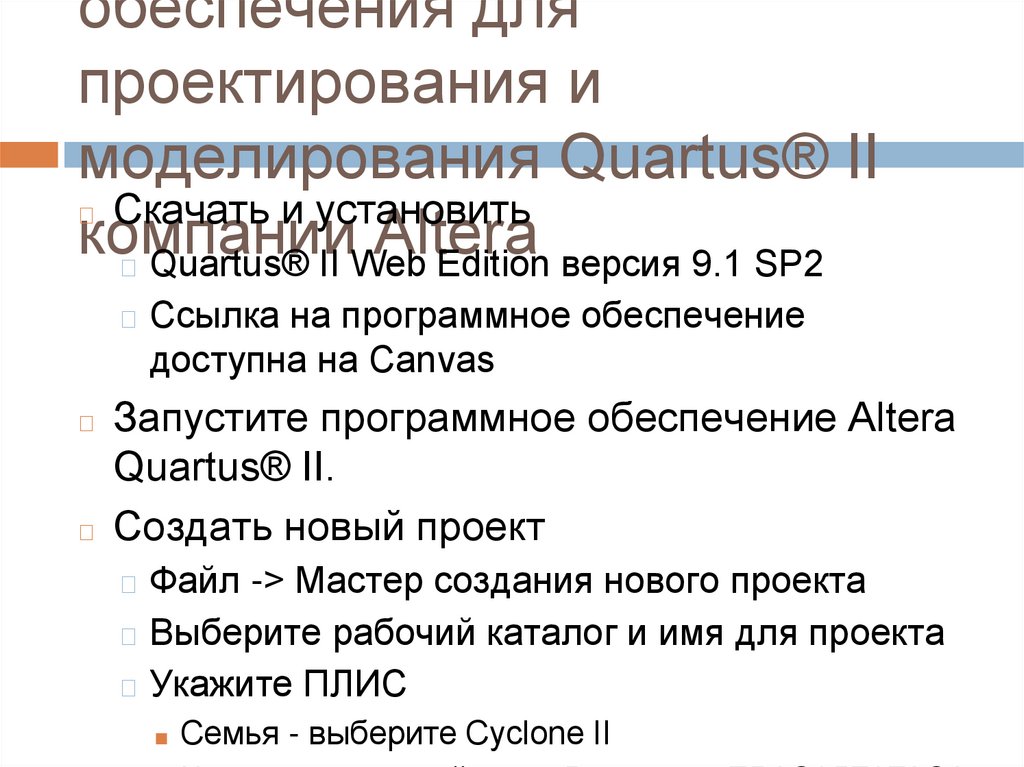

обеспечения для
проектирования и
моделирования Quartus® II
Скачать и установить
компании
Altera
◻ Quartus® II Web Edition версия 9.1 SP2
◻
◻ Ссылка на программное обеспечение
доступна на Canvas

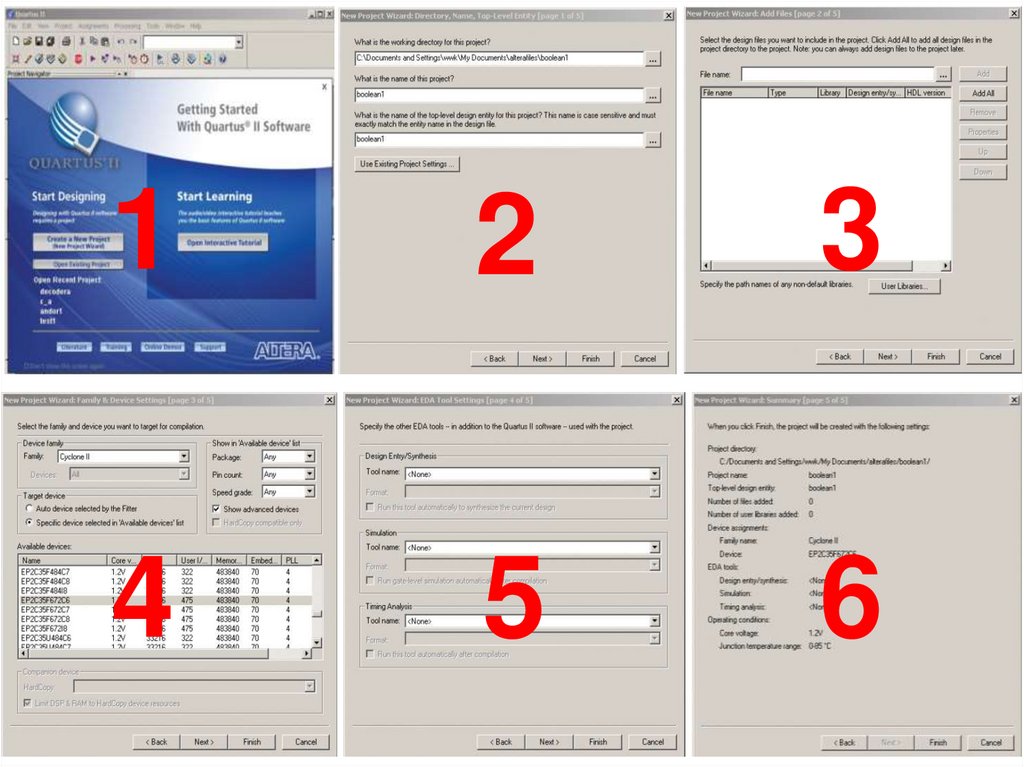

Запустите программное обеспечение Altera
Quartus® II.
◻ Создать новый проект
◻
◻ Файл -> Мастер создания нового проекта
◻ Выберите рабочий каталог и имя для проекта
◻ Укажите ПЛИС
■ Семья - выберите Cyclone II

22.

1
2
3
4
5
6

23.

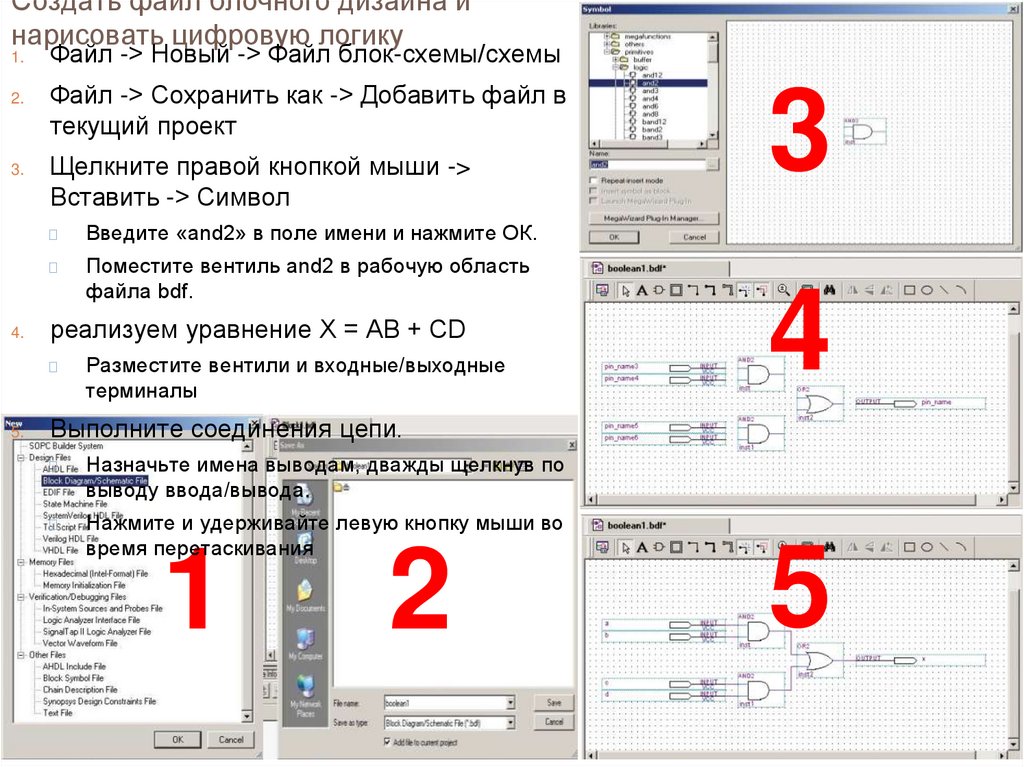

Создать файл блочного дизайна и
нарисовать цифровую логику
1.
2.
3.
4.
Файл -> Новый -> Файл блок-схемы/схемы
Файл -> Сохранить как -> Добавить файл в
текущий проект
Щелкните правой кнопкой мыши ->
Вставить -> Символ
◻
Введите «and2» в поле имени и нажмите ОК.
◻
Поместите вентиль and2 в рабочую область
файла bdf.
реализуем уравнение X = AB + CD
◻
5.
Разместите вентили и входные/выходные
терминалы
3
4
Выполните соединения цепи.
◻
Назначьте имена выводам, дважды щелкнув по
выводу ввода/вывода.
◻
Нажмите и удерживайте левую кнопку мыши во
время перетаскивания
1
2
5

24.

Компиляция и создание файла
векторной формы сигнала
1.
1
2.
4
3
3.
4.
5.
Обработка -> Начать компиляцию
Файл -> Создать -> Файлы
проверки/отладки -> Файл векторной
формы сигнала -> ОК, Сохранить
Изменить -> Время окончания -> 16 мкс > ОК
Редактировать -> Размер сетки ->
Период -> 1 мкс -> ОК
Вид -> По размеру окна
◻
2
перебрать все возможные комбинации
входных данных и получить
результирующий вывод
5

25.

1.
Добавьте входы и выходы, создайте
временные формы сигналов,
выполните функциональное
моделирование
Вид
-> Утилиты -> Windows Node
изобразить входной сигнал в виде часов с
◻
периодом
Finder
Фильтр: Запись о дизайне -> Список
◻
Выберите вход (a, b, c, d)
перетащите имена входов и выходов
с экрана Node Finder на экран
векторной формы сигнала
◻
Правка -> Значение -> Часы
◻
Введите период (2 мкс для a, 4 мкс для b, 8 мкс
для c, 16 мкс для d)
◻
Нажмите ОК, затем Сохранить.
◻
2.
1
2
3

26.

Выполнить функциональное
моделирование
◻
◻
Задания -> Настройки
◻
Настройки симулятора ->
Режим симуляции ->
Функционал -> ОК
◻
◻
◻
Обработка -> Генерация
функционала -> Список
соединений моделирования ->
ОК
Обработка -> Начать
моделирование
Вид -> По размеру окна
X ВЫСОКИЙ, если оба A И B
ВЫСОКИЕ ИЛИ если оба C И
D ВЫСОКИЕ

27.

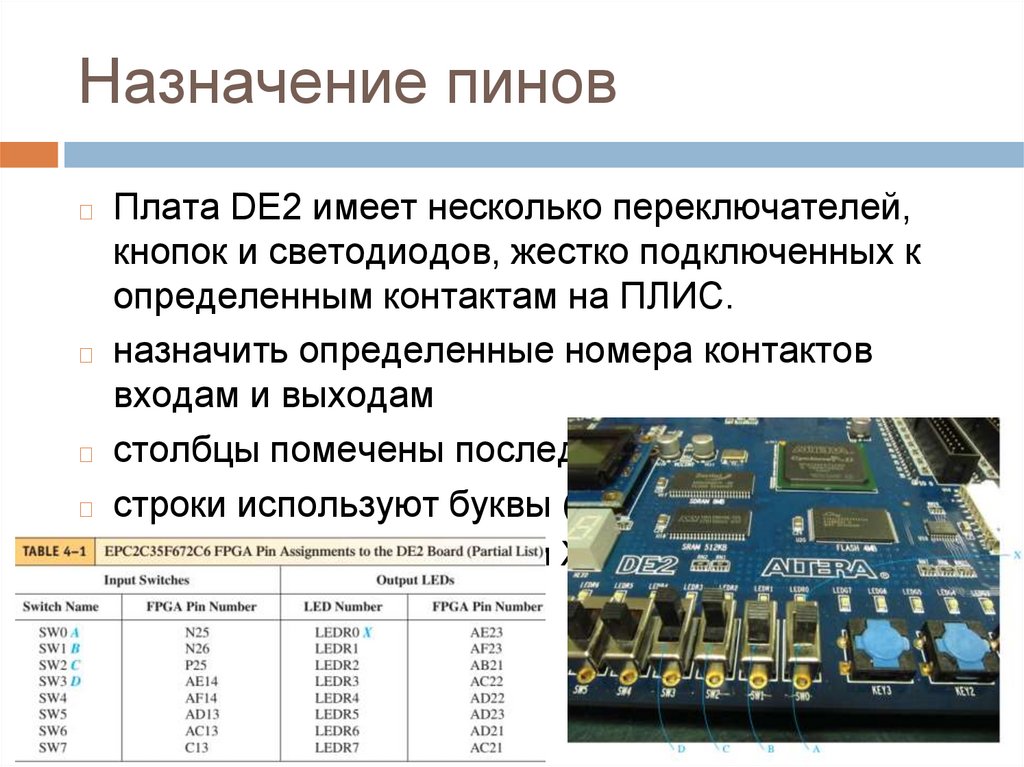

Назначение пинов
Плата DE2 имеет несколько переключателей,
кнопок и светодиодов, жестко подключенных к
определенным контактам на ПЛИС.
◻ назначить определенные номера контактов
входам и выходам
◻ столбцы помечены последовательно (1..26)
◻ строки используют буквы (26 строк)
◻
◻ A..Y (пропустить I, O, Q и X)
◻ плюс АА..АФ

28.

◻

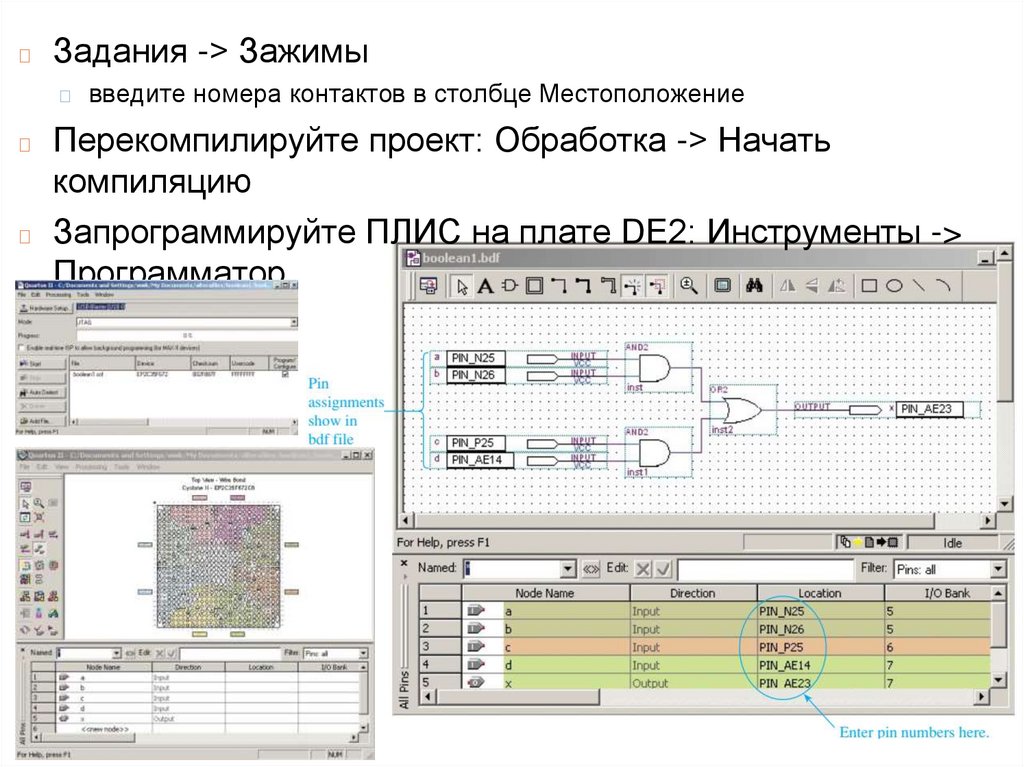

Задания -> Зажимы
◻
введите номера контактов в столбце Местоположение
Перекомпилируйте проект: Обработка -> Начать
компиляцию
◻ Запрограммируйте ПЛИС на плате DE2: Инструменты ->
Программатор
◻

29.

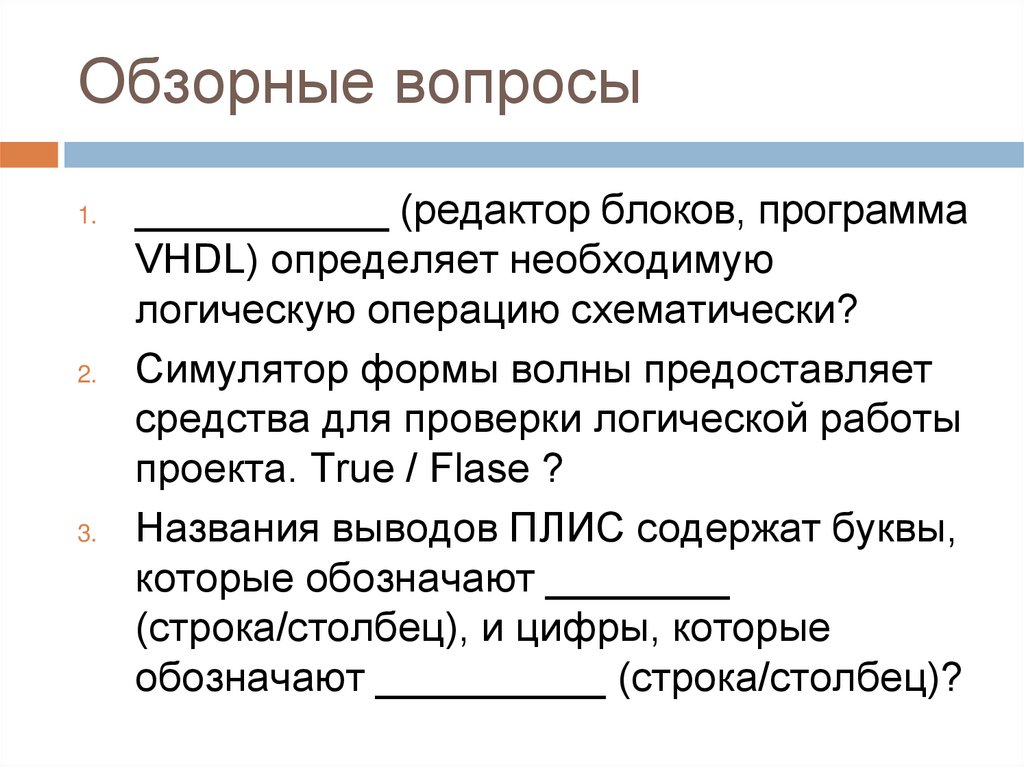

Обзорные вопросы
1.
2.
3.
___________ (редактор блоков, программа
VHDL) определяет необходимую
логическую операцию схематически?
Симулятор формы волны предоставляет
средства для проверки логической работы
проекта. True / Flase ?
Названия выводов ПЛИС содержат буквы,
которые обозначают ________
(строка/столбец), и цифры, которые
обозначают __________ (строка/столбец)?

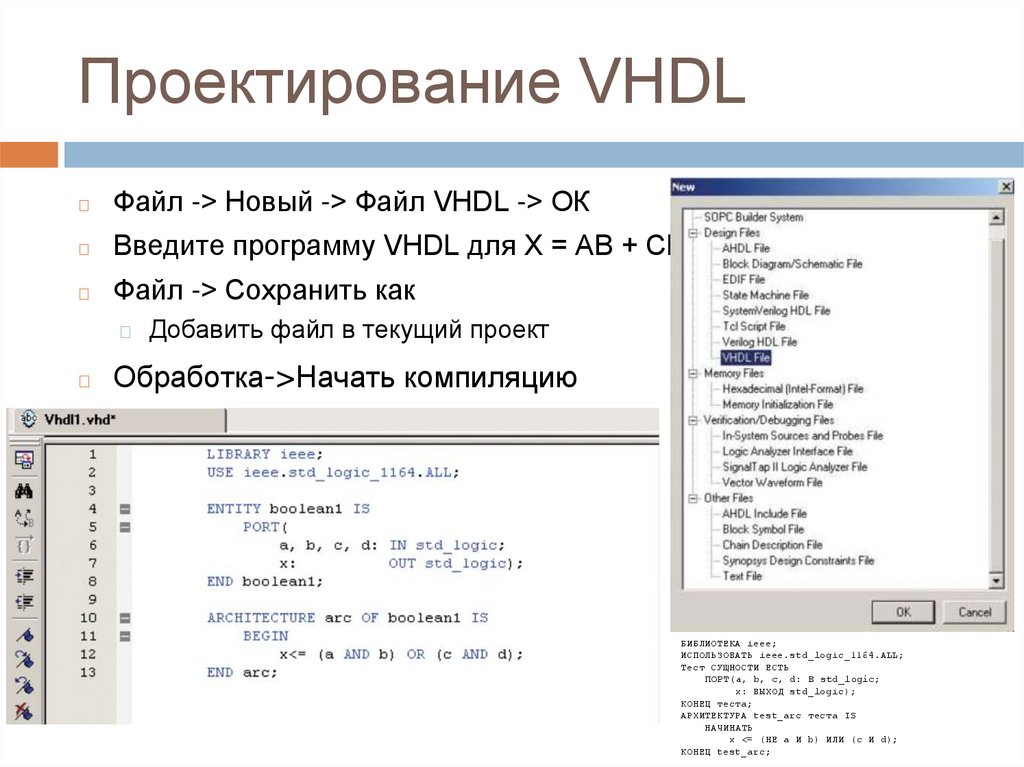

30.

Проектирование VHDL
◻
Файл -> Новый -> Файл VHDL -> ОК
◻
Введите программу VHDL для X = AB + CD
◻
Файл -> Сохранить как
◻
◻
Добавить файл в текущий проект
Обработка->Начать компиляцию
БИБЛИОТЕКА ieee;
ИСПОЛЬЗОВАТЬ ieee.std_logic_1164.ALL;
Тест СУЩНОСТИ ЕСТЬ
ПОРТ(a, b, c, d: В std_logic;
х: ВЫХОД std_logic);
КОНЕЦ теста;
АРХИТЕКТУРА test_arc теста IS
НАЧИНАТЬ
x <= (НЕ a И b) ИЛИ (c И d);
КОНЕЦ test_arc;

31.

Справочник языка VHDL
◻
синтаксические правила и формат языка
базовой программы

32.

Соглашения об именовании
программ, сущностей и
архитектур и комментарии
имена могут состоять из букв, цифр и
подчеркивания
◻ имя должно начинаться с буквы и не может
содержать пробелов, дефисов, точек
◻ слова, которым предшествует двойной
дефис (--), считаются комментарием
◻ используется для документации
◻

33.

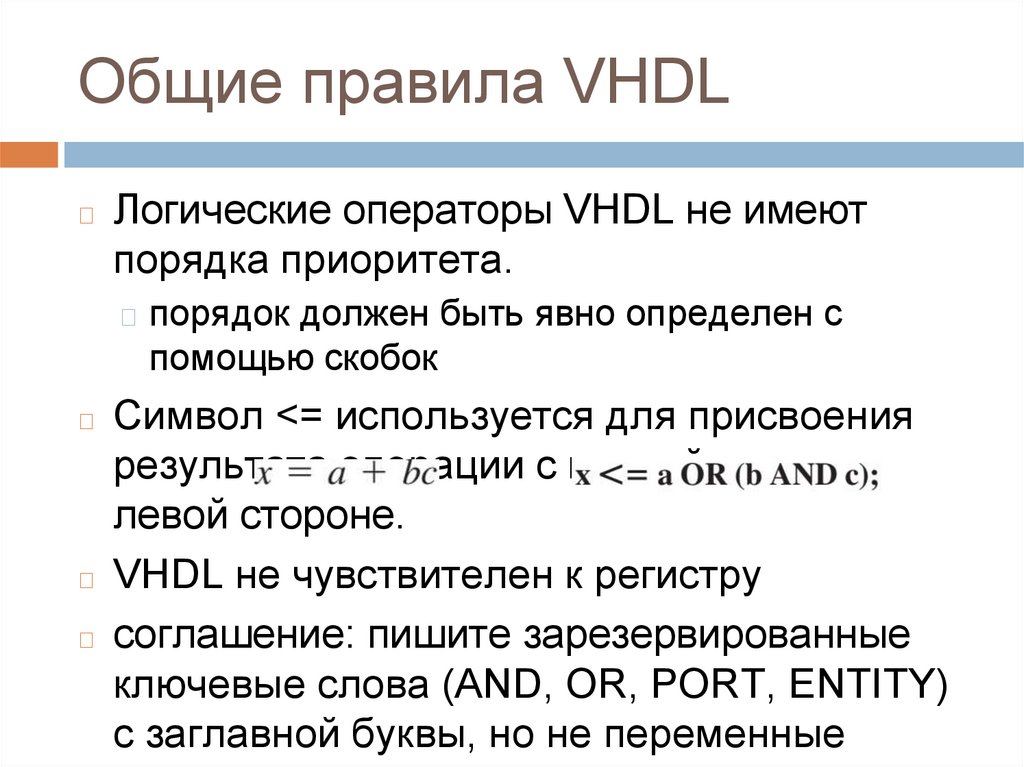

Общие правила VHDL
◻
Логические операторы VHDL не имеют
порядка приоритета.
◻ порядок должен быть явно определен с
помощью скобок
Символ <= используется для присвоения
результата операции с правой стороны
левой стороне.
◻ VHDL не чувствителен к регистру
◻ соглашение: пишите зарезервированные
ключевые слова (AND, OR, PORT, ENTITY)
с заглавной буквы, но не переменные
◻

34.

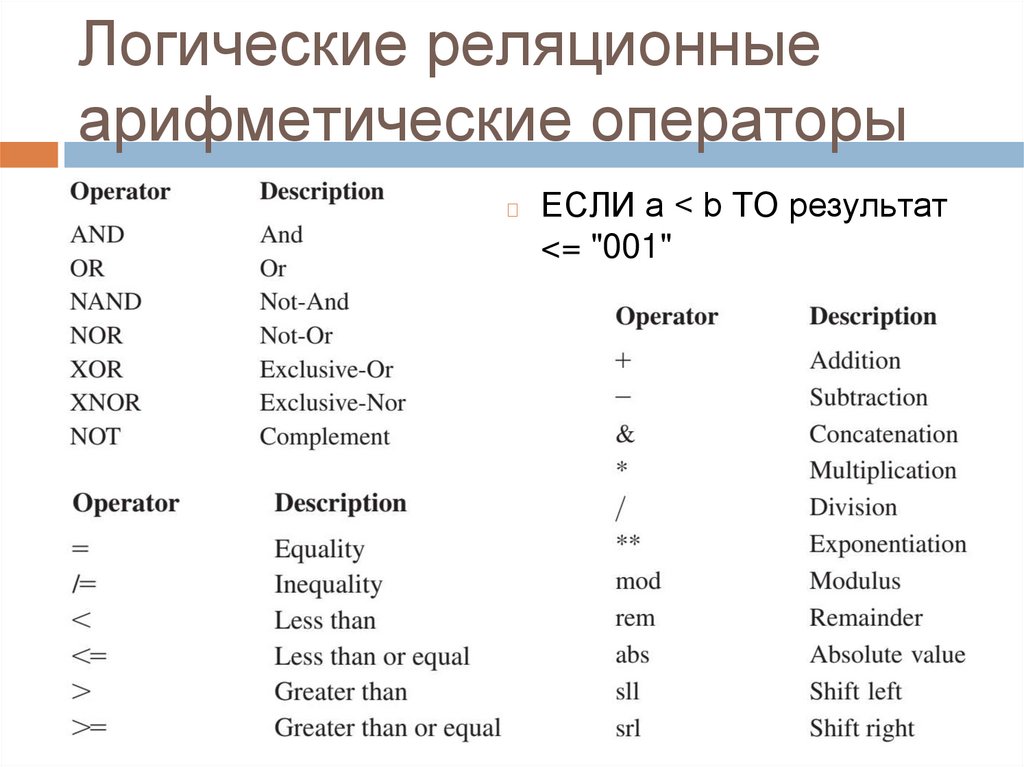

Логические реляционные
арифметические операторы
◻
ЕСЛИ а < b ТО результат
<= "001"

35.

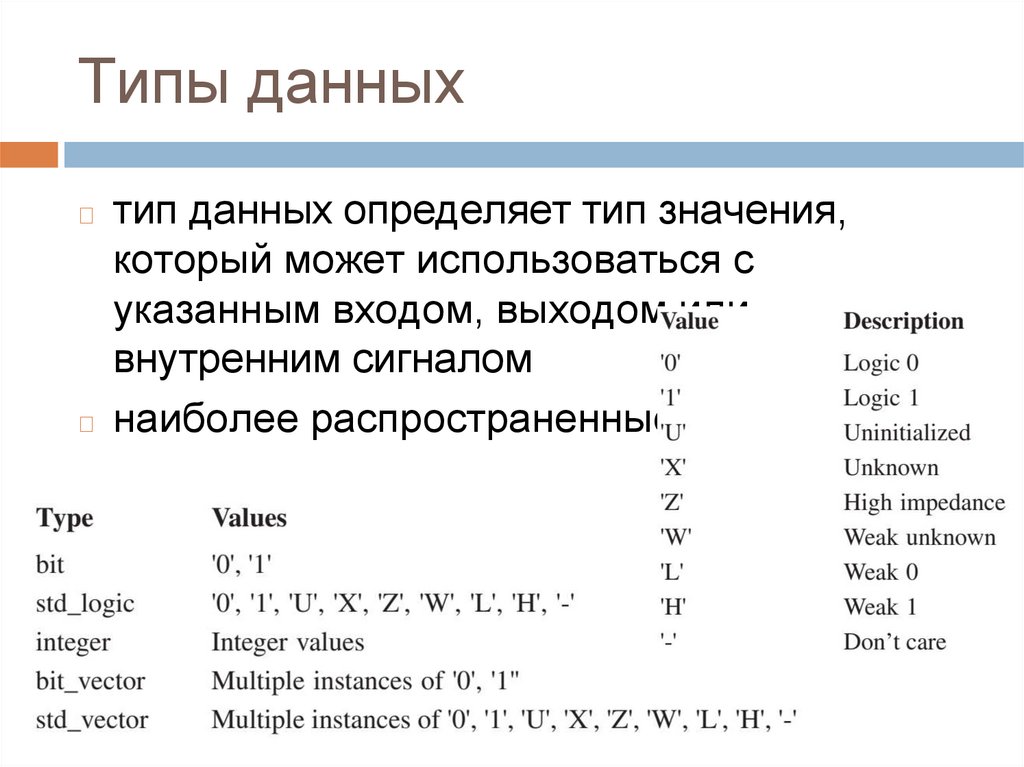

Типы данных
тип данных определяет тип значения,
который может использоваться с
указанным входом, выходом или
внутренним сигналом
◻ наиболее распространенные типы данных
◻

36.

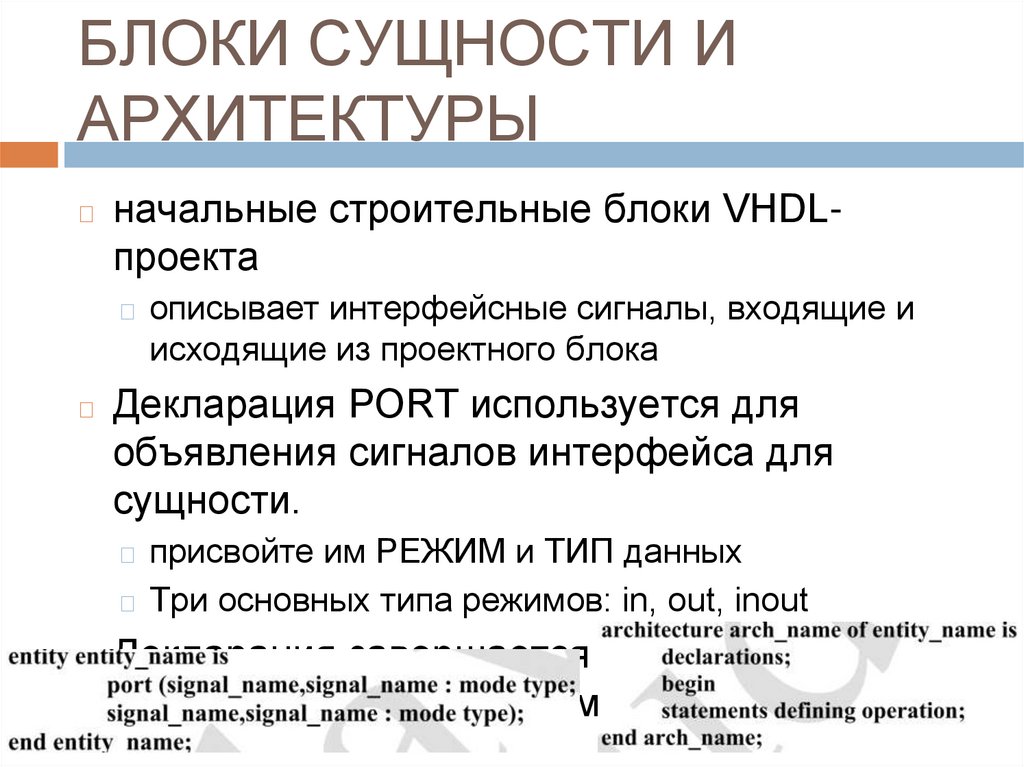

БЛОКИ СУЩНОСТИ И
АРХИТЕКТУРЫ
◻
начальные строительные блоки VHDLпроекта
◻ описывает интерфейсные сигналы, входящие и
исходящие из проектного блока
◻
Декларация PORT используется для
объявления сигналов интерфейса для
сущности.
◻ присвойте им РЕЖИМ и ТИП данных
◻ Три основных типа режимов: in, out, inout
◻
Декларация завершается с помощью
конечного оператора и имени сущности.

37.

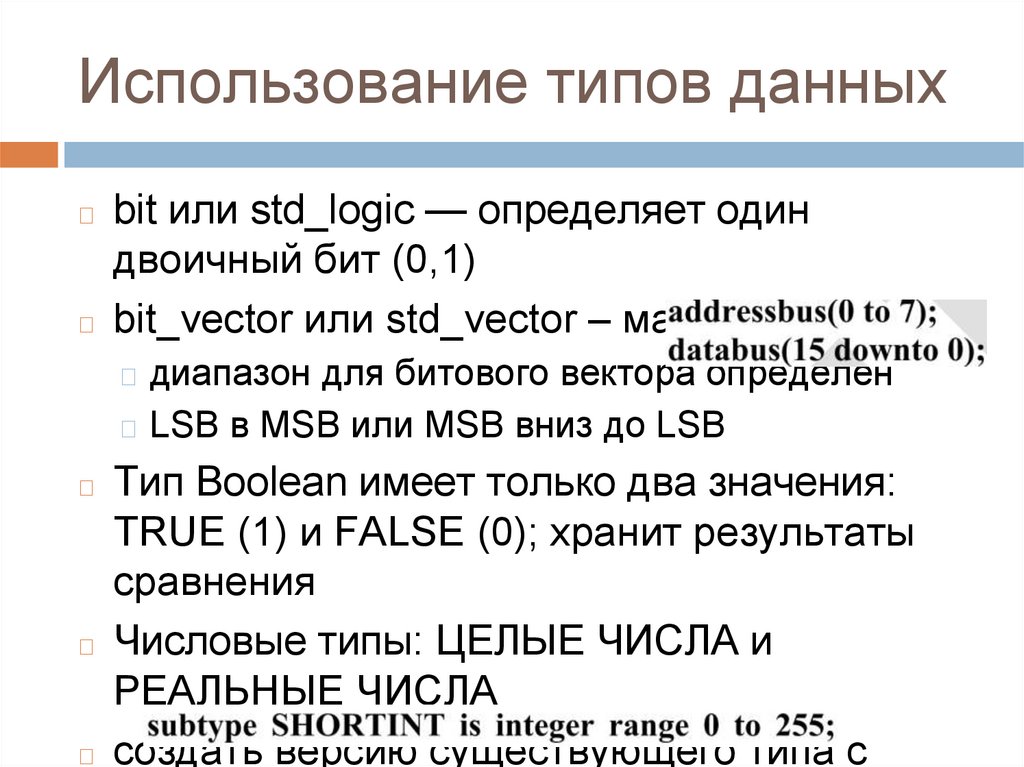

Использование типов данных
bit или std_logic — определяет один
двоичный бит (0,1)
◻ bit_vector или std_vector – массив бит
◻
◻ диапазон для битового вектора определен
◻ LSB в MSB или MSB вниз до LSB
Тип Boolean имеет только два значения:
TRUE (1) и FALSE (0); хранит результаты
сравнения
◻ Числовые типы: ЦЕЛЫЕ ЧИСЛА и
РЕАЛЬНЫЕ ЧИСЛА
◻ создать версию существующего типа с
◻

38.

Другие типы данных
◻
Оператор TYPE используется для создания
и определения пользовательских типов.
Синтаксис: TYPE имя_типа (значения
типов);
◻ ТИП МЕСЯЦЕВ (ЯНВ, ФЕВ, МАР, АПР, МАЙ,
ИЮН, ИЮЛ, АВГ, СЕН, ОКТ, НОЯБ, ДЕК);
◻
дополнительные типы данных
◻ доступ - действует как указательный тип
◻ файл - используется для доступа к файлу
◻ физические - конечные величины, такие как
время, напряжение…

39.

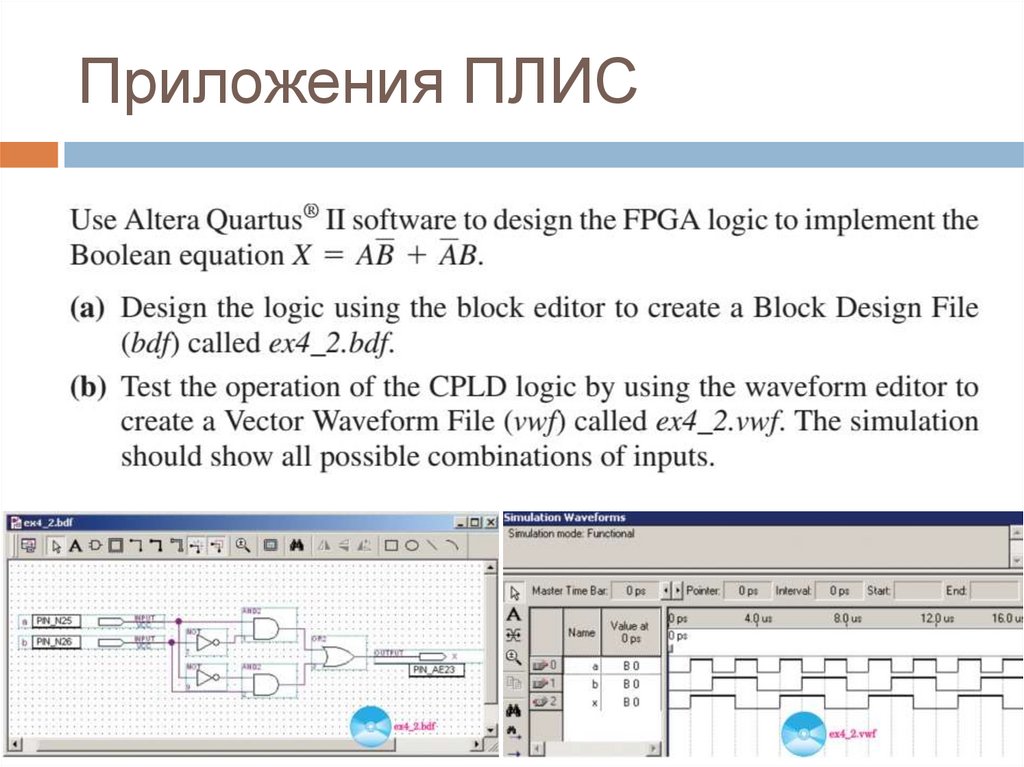

Приложения ПЛИС

40.

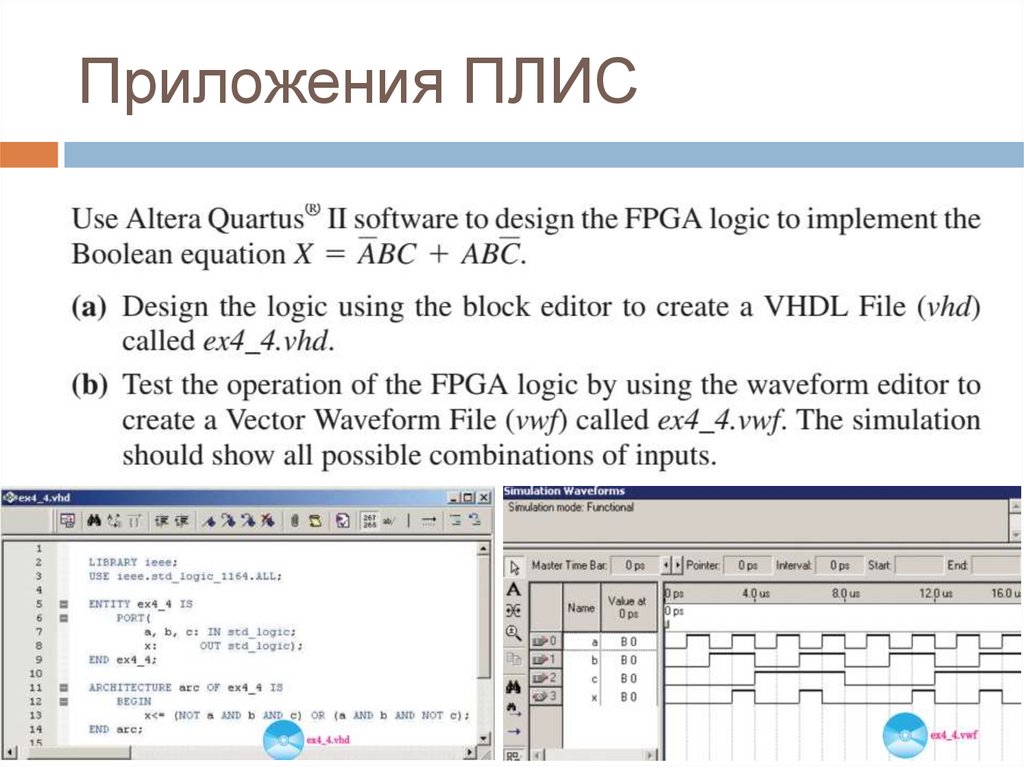

Приложения ПЛИС

41.

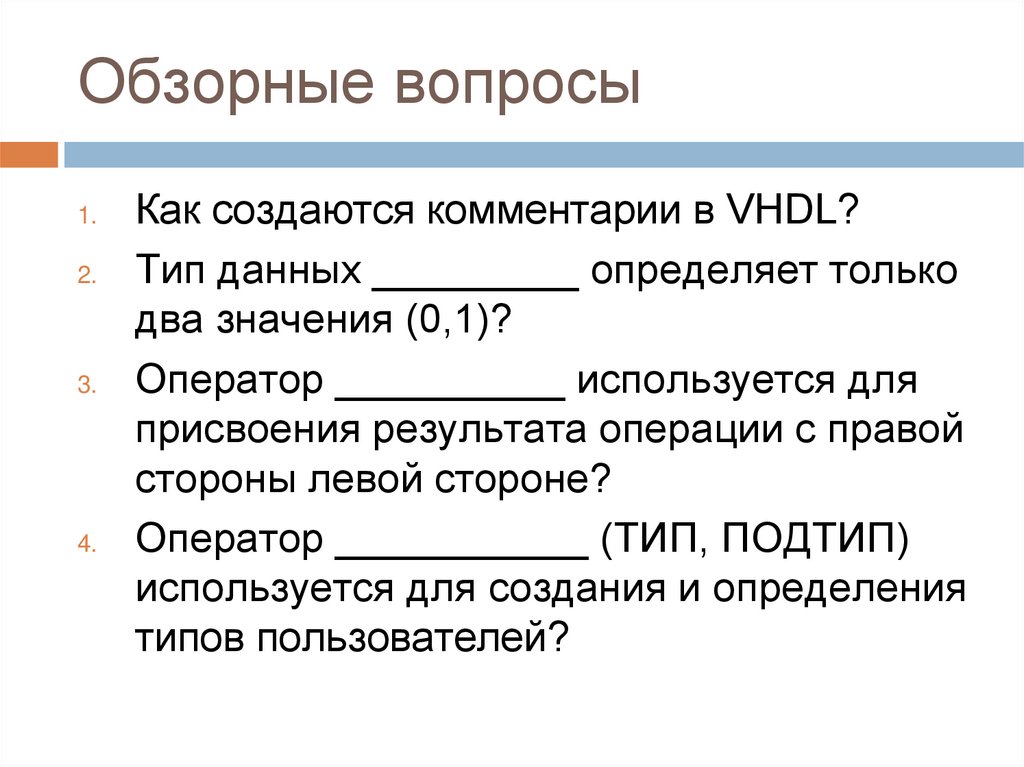

Обзорные вопросы
1.
2.
3.
4.
Как создаются комментарии в VHDL?
Тип данных _________ определяет только
два значения (0,1)?
Оператор __________ используется для
присвоения результата операции с правой
стороны левой стороне?
Оператор ___________ (ТИП, ПОДТИП)
используется для создания и определения
типов пользователей?

42.

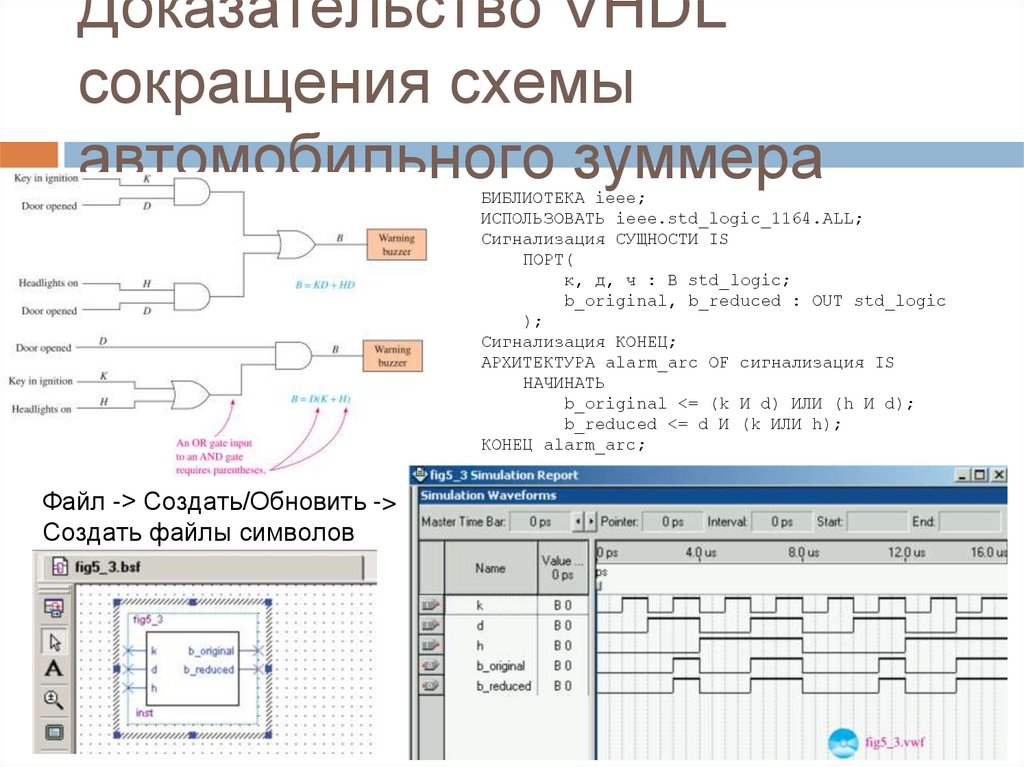

Доказательство VHDL
сокращения схемы
автомобильного зуммера
БИБЛИОТЕКА ieee;
ИСПОЛЬЗОВАТЬ ieee.std_logic_1164.ALL;
Сигнализация СУЩНОСТИ IS
ПОРТ(
к, д, ч : В std_logic;
b_original, b_reduced : OUT std_logic
);
Сигнализация КОНЕЦ;
АРХИТЕКТУРА alarm_arc OF сигнализация IS
НАЧИНАТЬ
b_original <= (k И d) ИЛИ (h И d);
b_reduced <= d И (k ИЛИ h);
КОНЕЦ alarm_arc;
Файл -> Создать/Обновить ->
Создать файлы символов

43.

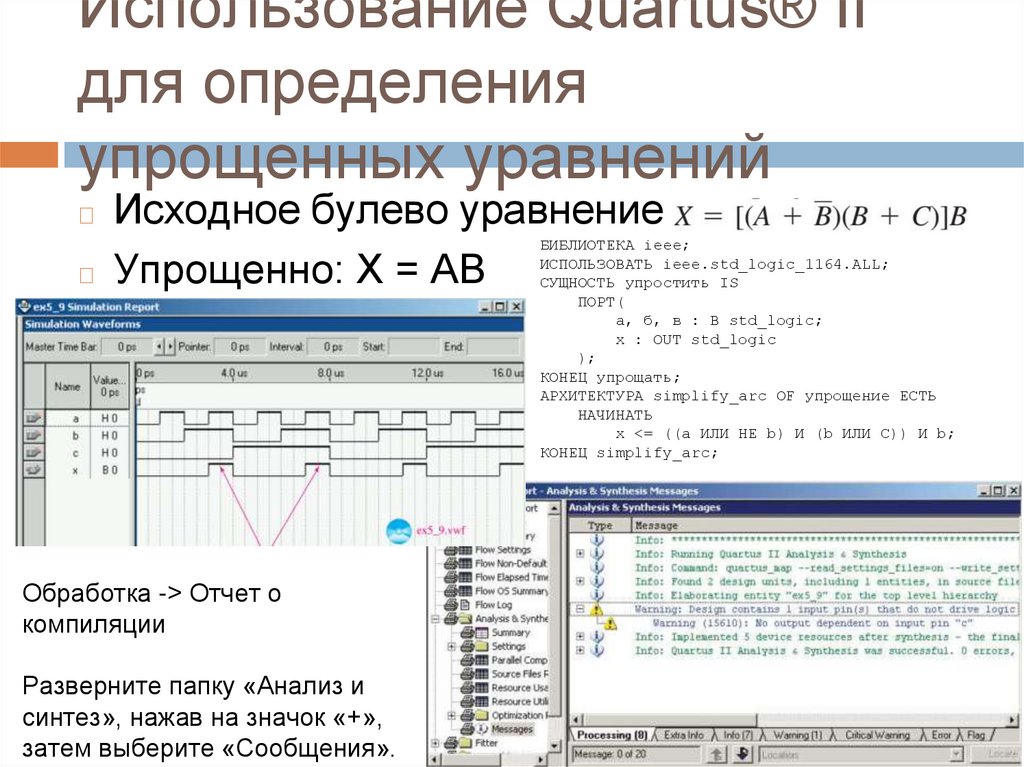

Использование Quartus® II
для определения
упрощенных уравнений
Исходное булево уравнение
◻ Упрощенно: X = AB
◻
БИБЛИОТЕКА ieee;
ИСПОЛЬЗОВАТЬ ieee.std_logic_1164.ALL;
СУЩНОСТЬ упростить IS
ПОРТ(
а, б, в : В std_logic;
x : OUT std_logic
);
КОНЕЦ упрощать;
АРХИТЕКТУРА simplify_arc OF упрощение ЕСТЬ
НАЧИНАТЬ
x <= ((a ИЛИ НЕ b) И (b ИЛИ C)) И b;
КОНЕЦ simplify_arc;
Обработка -> Отчет о
компиляции
Разверните папку «Анализ и
синтез», нажав на значок «+»,
затем выберите «Сообщения».

44.

Просмотр упрощенных
уравнений
◻
Quartus дает нам упрощенное уравнение
◻ синтезировать схему
◻ Инструменты -> Планировщик чипов -> Правка ->
Найти -> Найти что: x -> Найти далее -> Отмена
◻ В столбце Fan-In нажмите [< GoTo]
◻
Netlist Viewer показывает сокращенное
уравнение
◻ Инструменты -> Просмотр списка соединений ->
Просмотрщик технологических карт - Посткартирование

45.

Вопросы и ответы
Есть вопросы?
