Электрическое сопротивление

1.

1.
2.
3.
4.
5.
6.
7.
8.

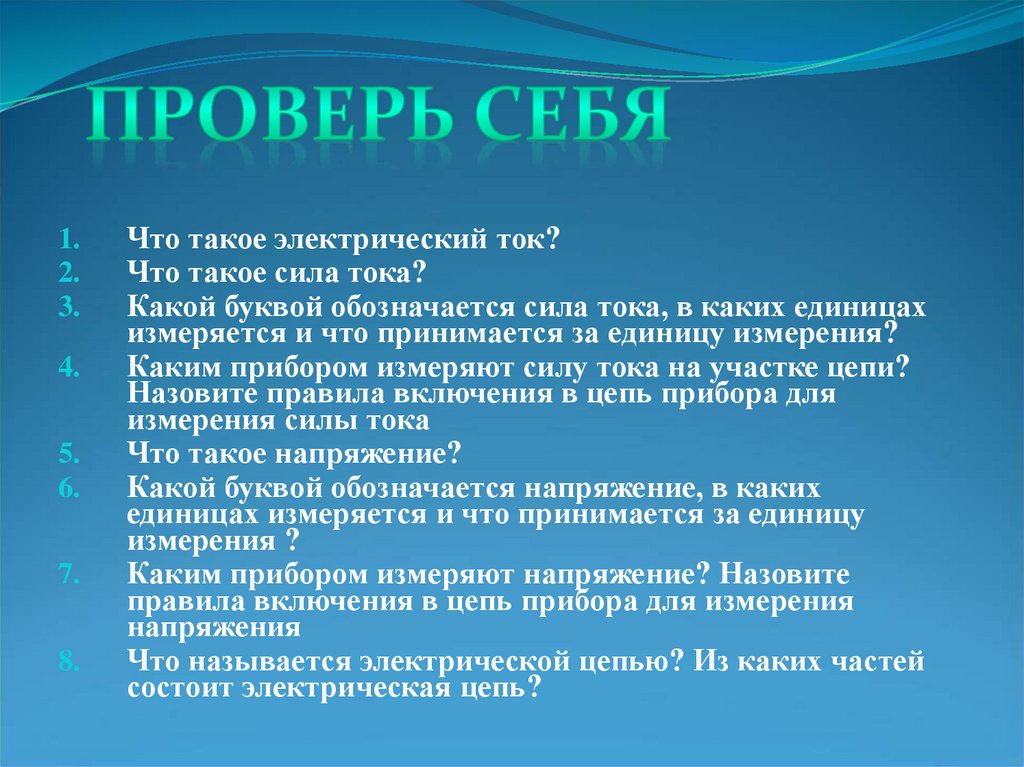

Что такое электрический ток?
Что такое сила тока?
Какой буквой обозначается сила тока, в каких единицах
измеряется и что принимается за единицу измерения?
Каким прибором измеряют силу тока на участке цепи?
Назовите правила включения в цепь прибора для
измерения силы тока
Что такое напряжение?
Какой буквой обозначается напряжение, в каких
единицах измеряется и что принимается за единицу
измерения ?
Каким прибором измеряют напряжение? Назовите
правила включения в цепь прибора для измерения
напряжения
Что называется электрической цепью? Из каких частей
состоит электрическая цепь?

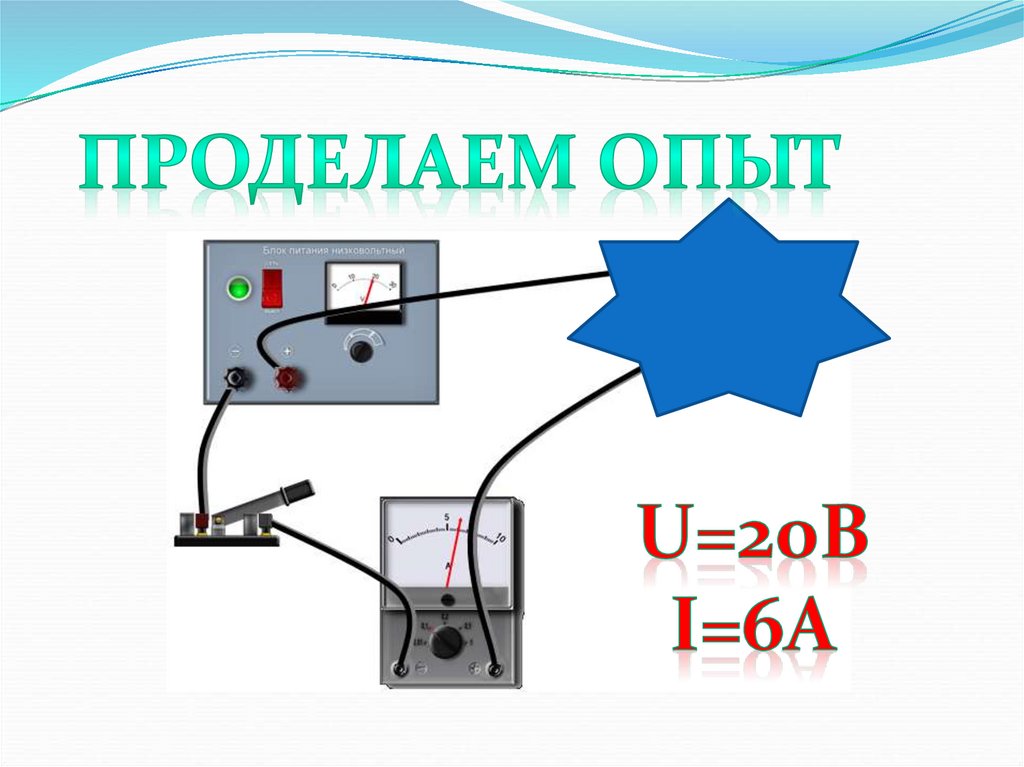

2.

3.

4. Игра

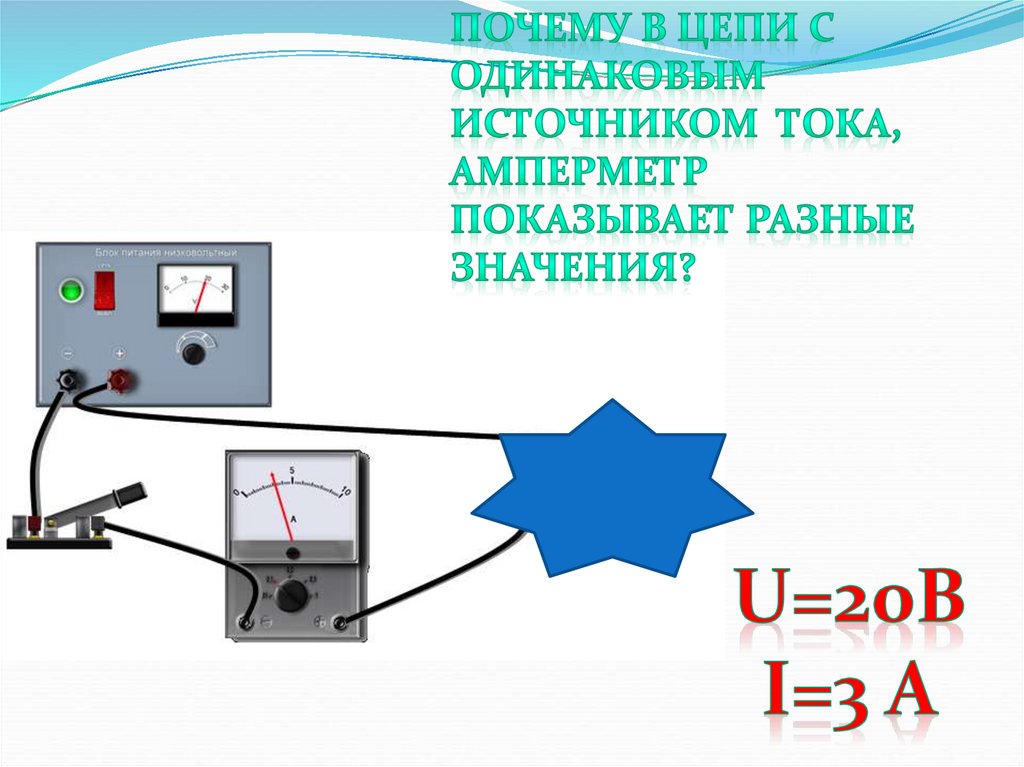

5.

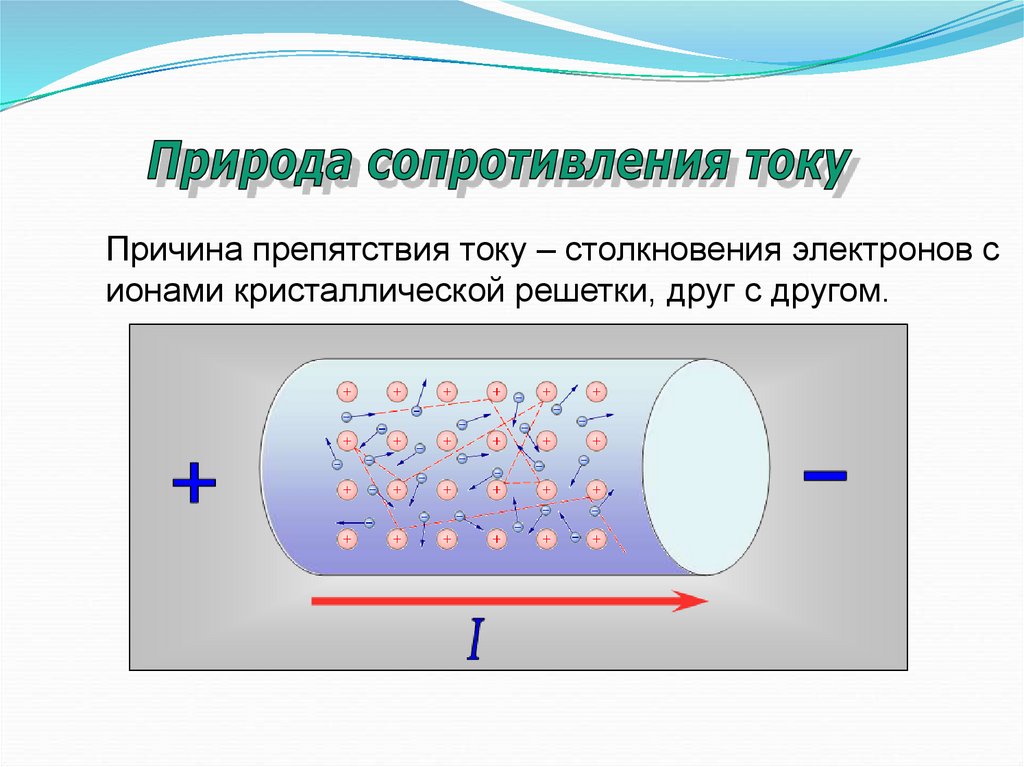

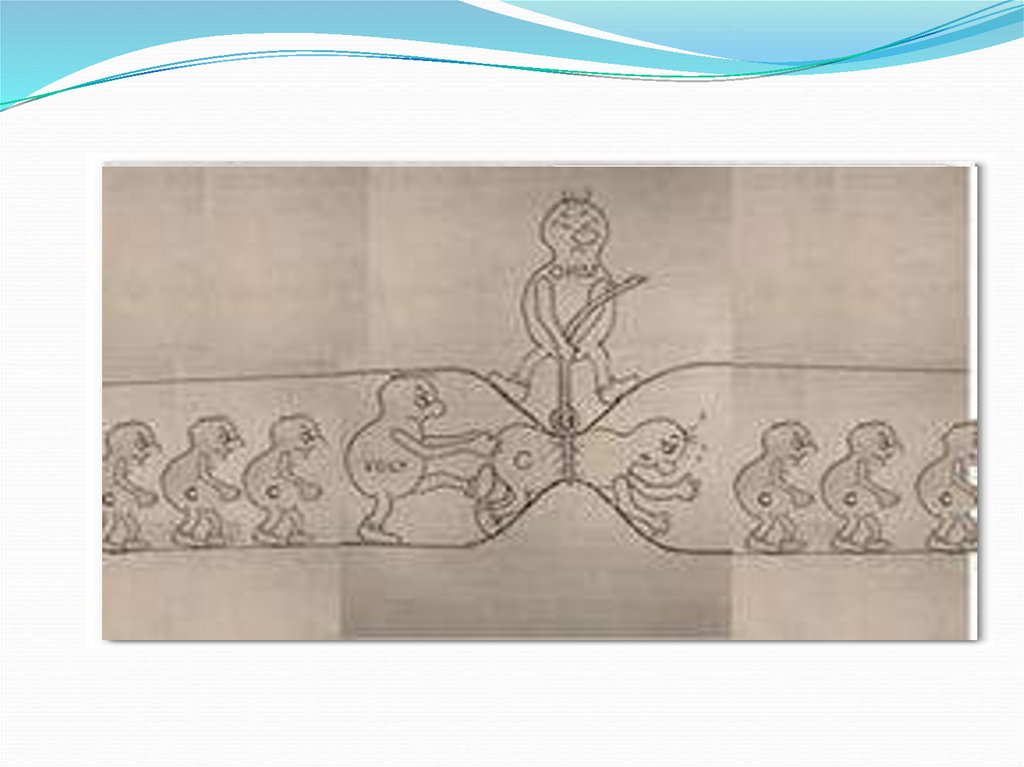

Причина препятствия току – столкновения электронов с
ионами кристаллической решетки, друг с другом.
-
-
-
-
-

6.

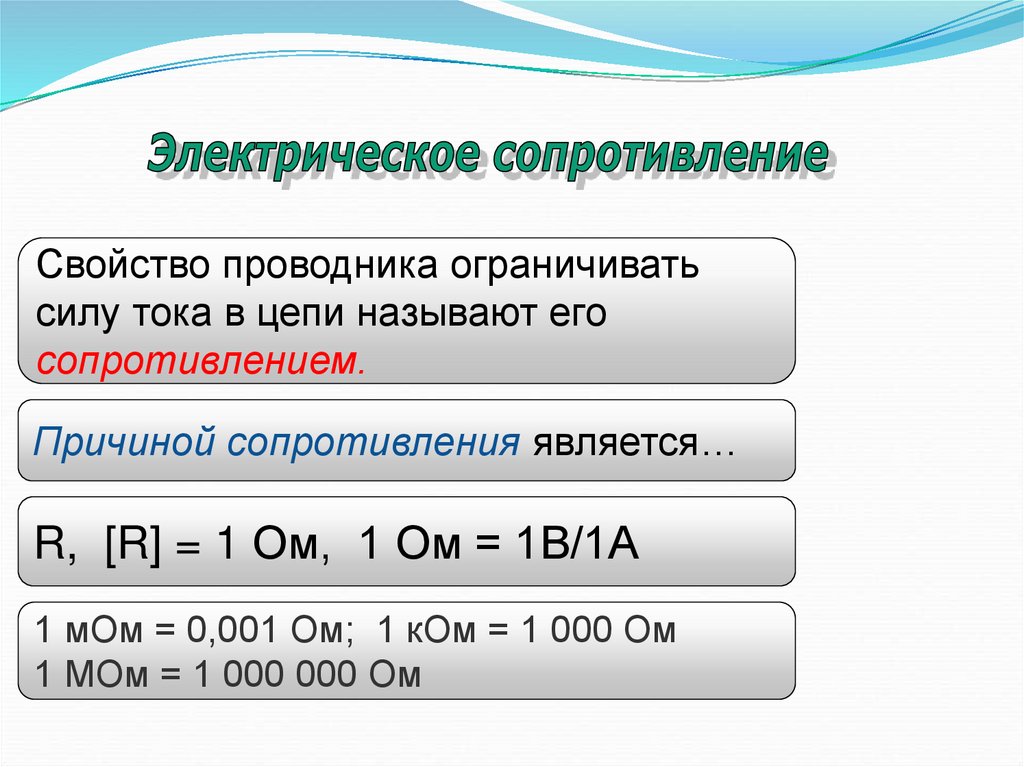

Свойство проводника ограничивать
силу тока в цепи называют его
сопротивлением.
Причиной сопротивления является…
R, [R] = 1 Ом, 1 Ом = 1В/1А
1 мОм = 0,001 Ом; 1 кОм = 1 000 Ом
1 МОм = 1 000 000 Ом

7.

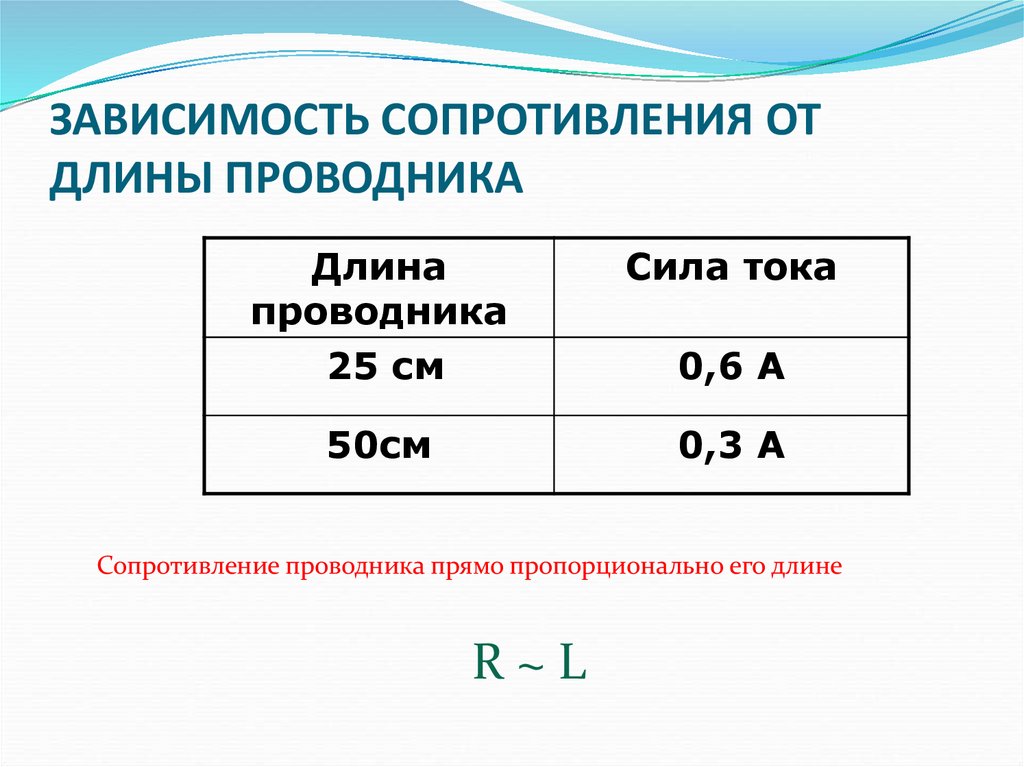

8. ЗАВИСИМОСТЬ СОПРОТИВЛЕНИЯ ОТ ДЛИНЫ ПРОВОДНИКА

Длина
проводника
25 см
Сила тока
50см
0,3 А
0,6 А
Сопротивление проводника прямо пропорционально его длине
R~L

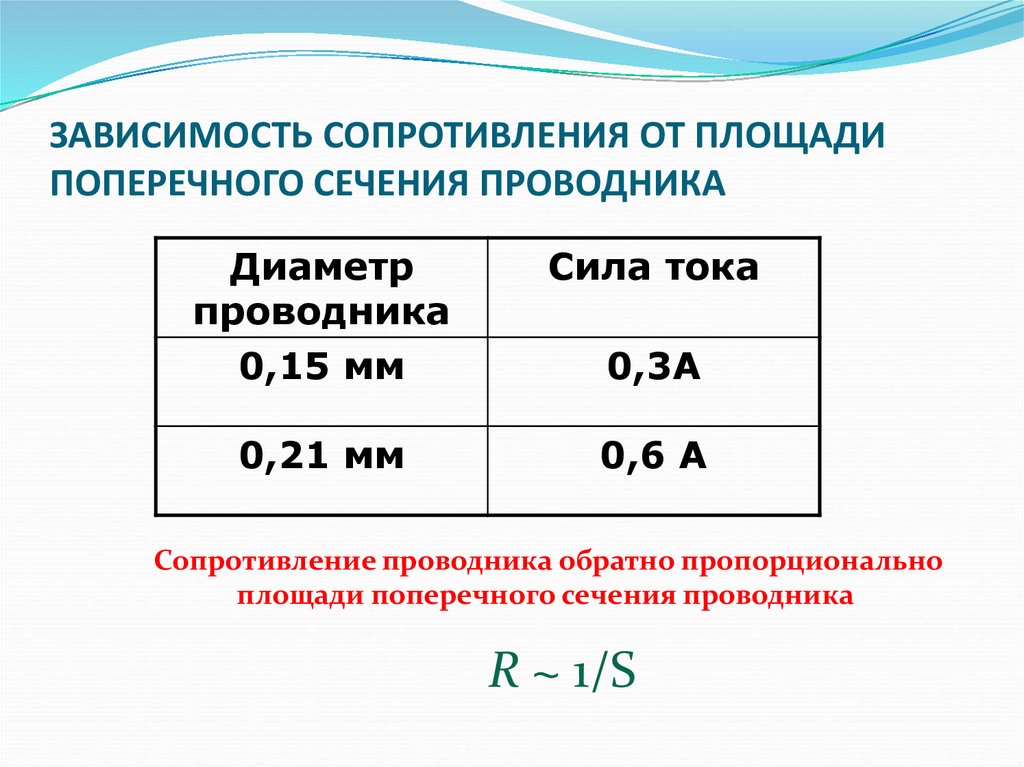

9. ЗАВИСИМОСТЬ СОПРОТИВЛЕНИЯ ОТ ПЛОЩАДИ ПОПЕРЕЧНОГО СЕЧЕНИЯ ПРОВОДНИКА

Диаметр
проводника
0,15 мм
Сила тока
0,21 мм
0,6 А
0,3А
Сопротивление проводника обратно пропорционально
площади поперечного сечения проводника
R ~ 1/S

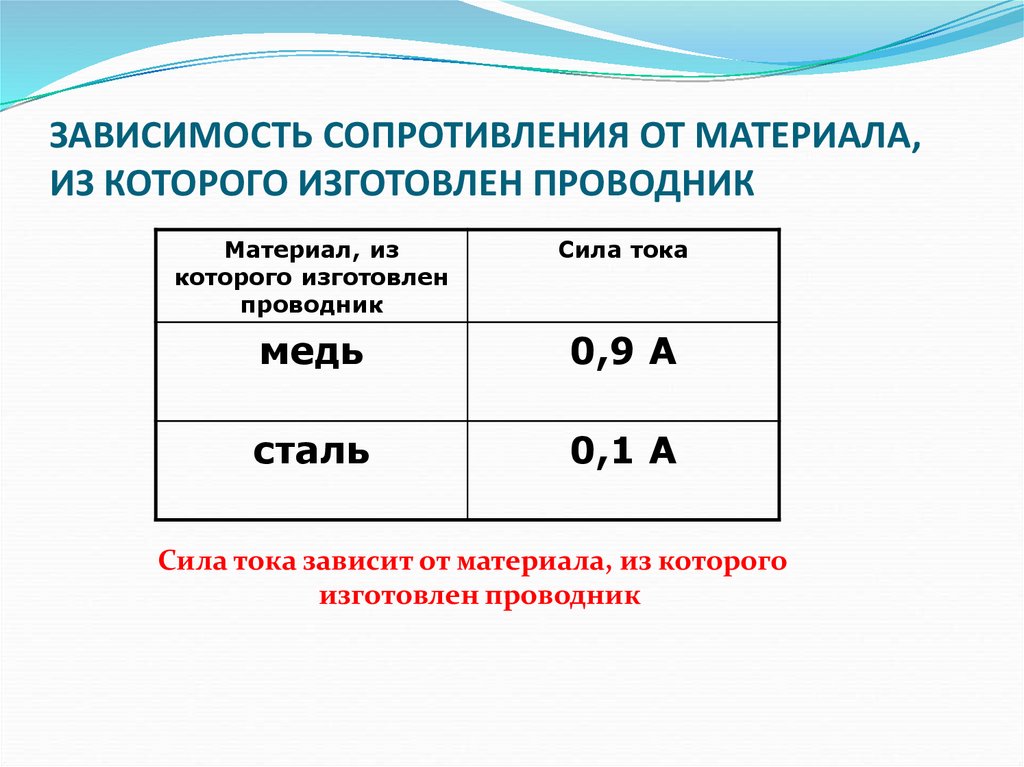

10. ЗАВИСИМОСТЬ СОПРОТИВЛЕНИЯ ОТ МАТЕРИАЛА, ИЗ КОТОРОГО ИЗГОТОВЛЕН ПРОВОДНИК

Материал, из
которого изготовлен
проводник
Сила тока
медь
0,9 А
сталь
0,1 А

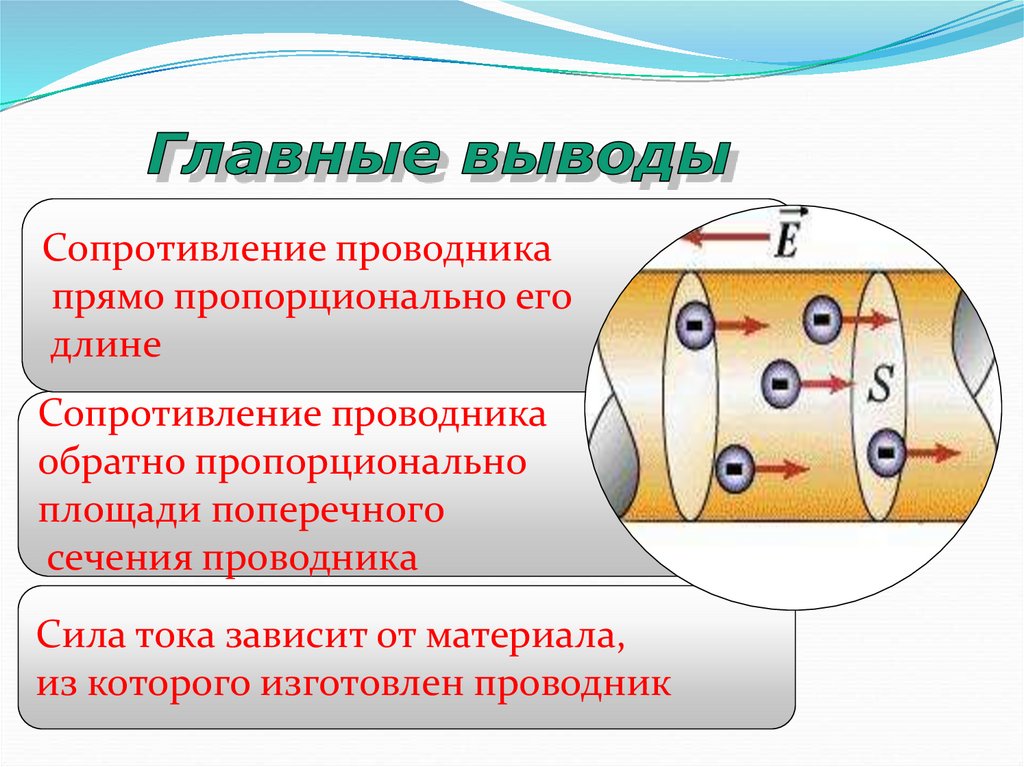

Сила тока зависит от материала, из которого
изготовлен проводник

11.

Сопротивление проводника
прямо пропорционально его
длине
Сопротивление проводника
обратно пропорционально
площади поперечного
сечения проводника
Сила тока зависит от материала,
из которого изготовлен проводник

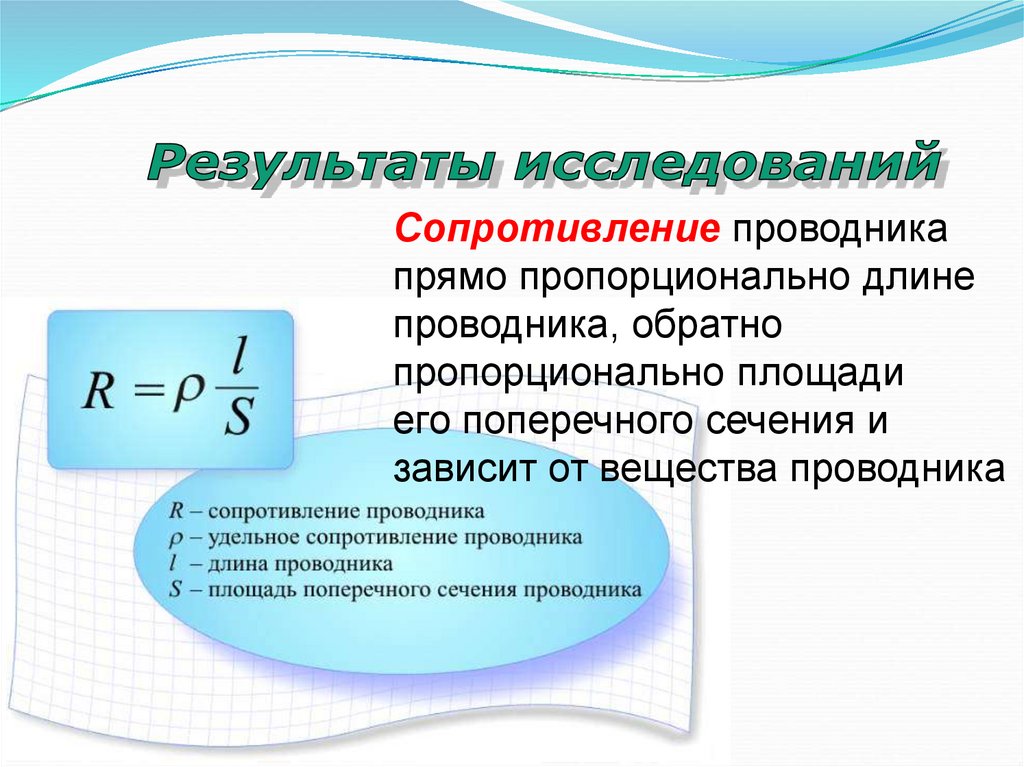

12.

Сопротивление проводника
прямо пропорционально длине
проводника, обратно
пропорционально площади
его поперечного сечения и
зависит от вещества проводника

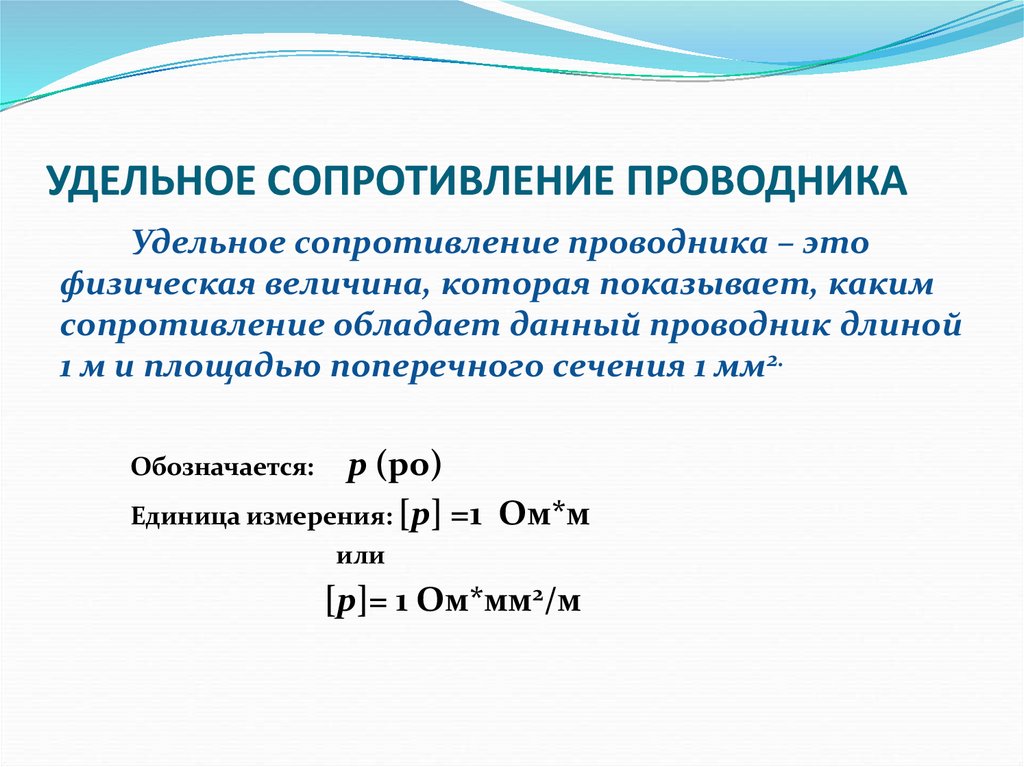

13. УДЕЛЬНОЕ СОПРОТИВЛЕНИЕ ПРОВОДНИКА

Удельное сопротивление проводника – это
физическая величина, которая показывает, каким
сопротивление обладает данный проводник длиной
1 м и площадью поперечного сечения 1 мм2.
р (ро)
Единица измерения: [p] =1 Ом*м
Обозначается:
или
[p]= 1 Ом*мм2/м

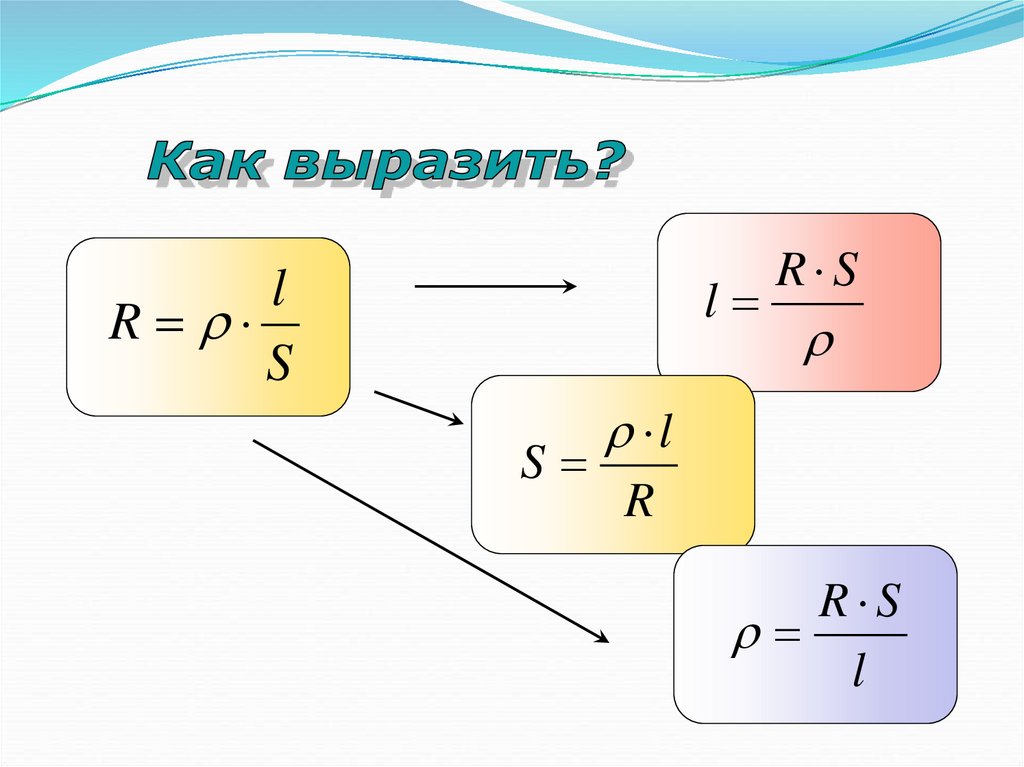

14.

l
l
R
S
S
R S
l
R
R S
l

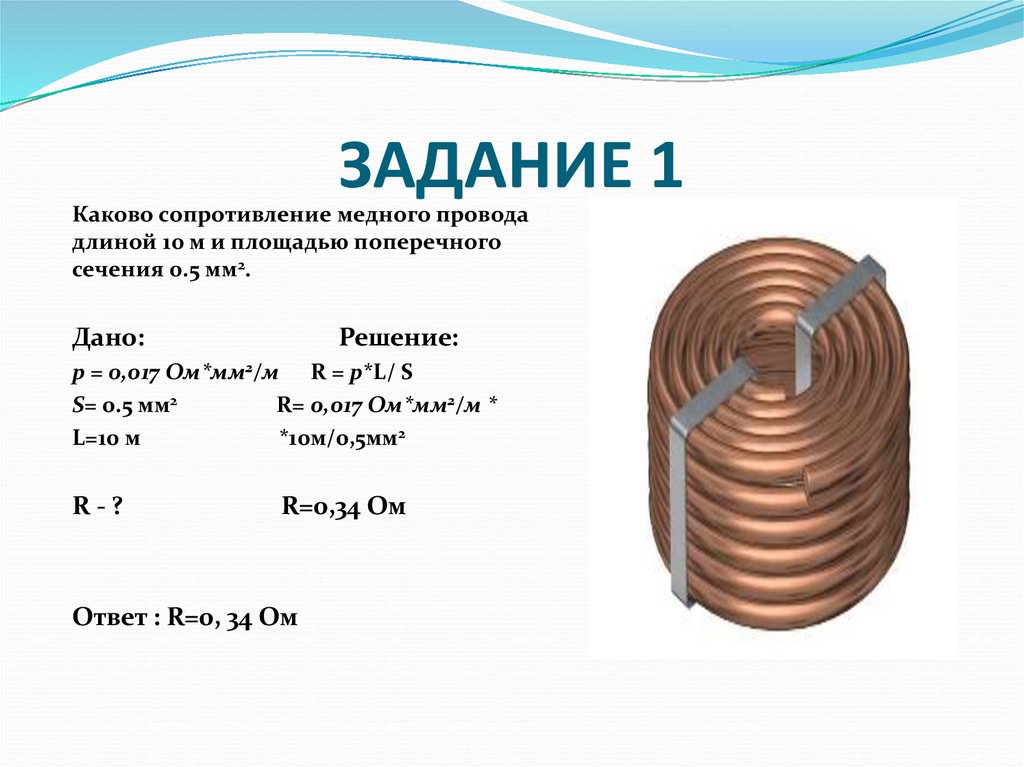

15. ЗАДАНИЕ 1

Каково сопротивление медного провода
длиной 10 м и площадью поперечного
сечения 0.5 мм2.
Дано:
Решение:
р = 0,017 Ом*мм2/м R = p*L/ S
S= 0.5 мм2
R= 0,017 Ом*мм2/м *
L=10 м
*10м/0,5мм2
R-?
R=0,34 Ом
Ответ : R=0, 34 Ом

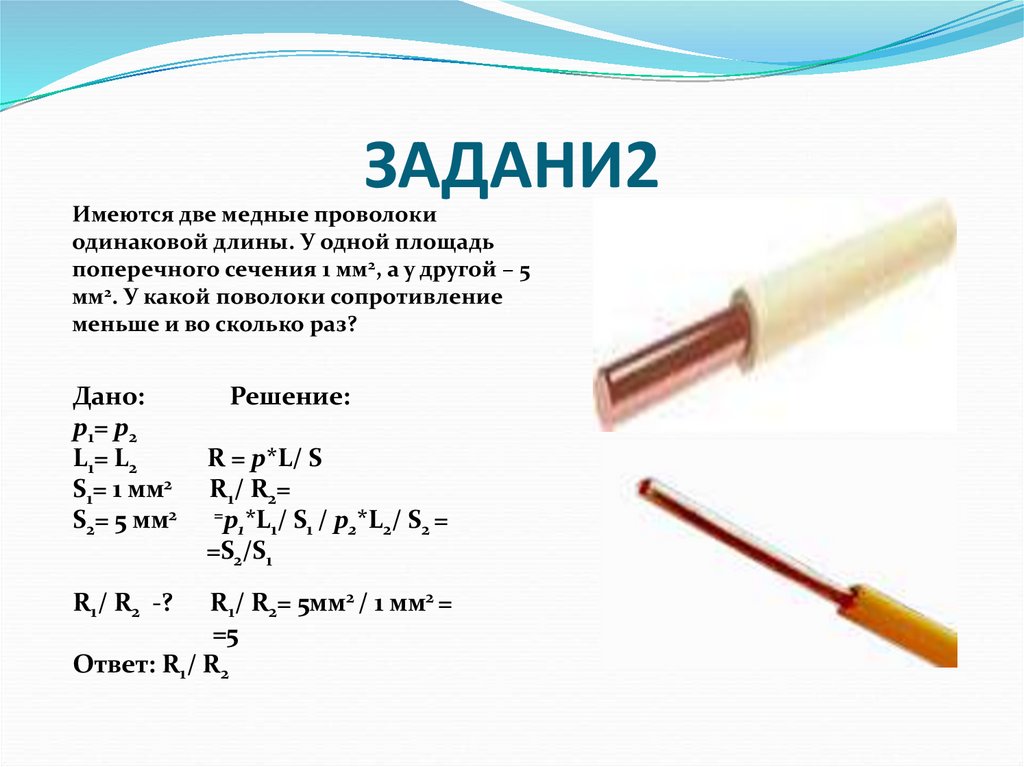

16. ЗАДАНИ2

Имеются две медные проволоки
одинаковой длины. У одной площадь
поперечного сечения 1 мм2, а у другой – 5
мм2. У какой поволоки сопротивление
меньше и во сколько раз?
Дано:
p1= p2
L1= L 2
S1= 1 мм2
S2= 5 мм2
Решение:
R = p*L/ S
R1/ R2=
=p *L / S / p *L / S =
1
1
1
2
2
2
=S2/S1
R1/ R2= 5мм2 / 1 мм2 =
=5
Ответ: R1/ R2
R1/ R2 -?

17.

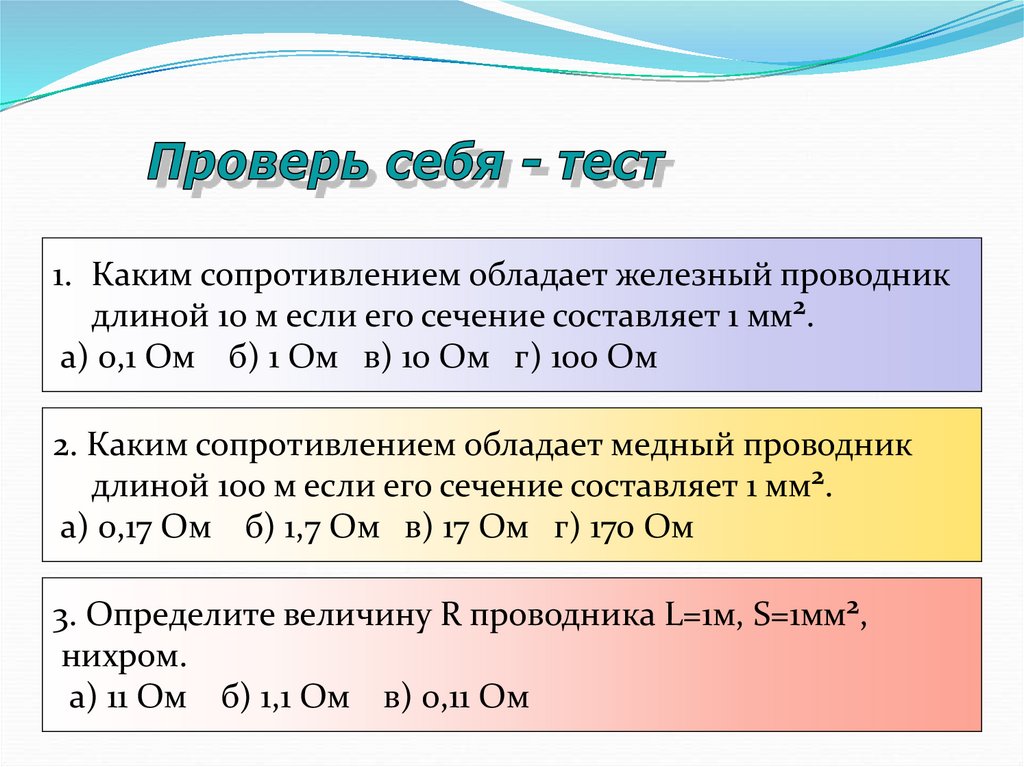

1. Каким сопротивлением обладает железный проводник
длиной 10 м если его сечение составляет 1 мм2.
а) 0,1 Ом б) 1 Ом в) 10 Ом г) 100 Ом
2. Каким сопротивлением обладает медный проводник
длиной 100 м если его сечение составляет 1 мм2.
а) 0,17 Ом б) 1,7 Ом в) 17 Ом г) 170 Ом
3. Определите величину R проводника L=1м, S=1мм2,
нихром.
а) 11 Ом б) 1,1 Ом в) 0,11 Ом

18.

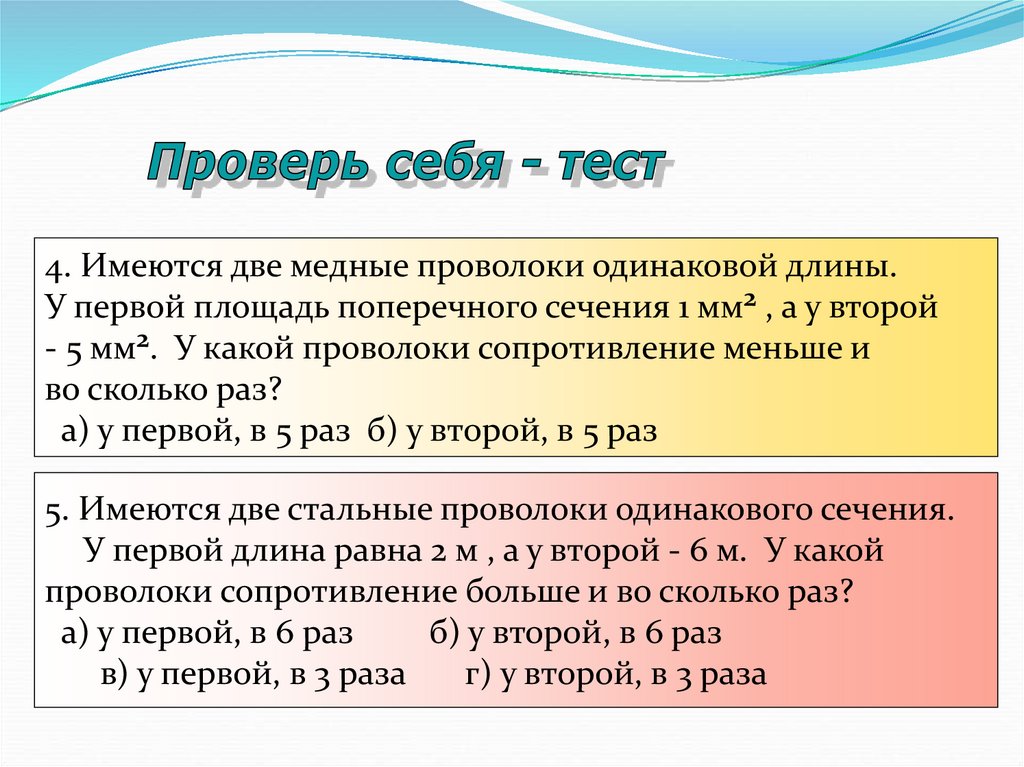

4. Имеются две медные прoволоки одинаковой длины.
У первой площадь поперечного сечения 1 мм2 , а у второй
- 5 мм2. У какой проволоки сопротивление меньше и
во сколько раз?
а) у первой, в 5 раз б) у второй, в 5 раз
5. Имеются две стальные прoволоки одинакового сечения.
У первой длина равна 2 м , а у второй - 6 м. У какой
проволоки сопротивление больше и во сколько раз?
а) у первой, в 6 раз
б) у второй, в 6 раз
в) у первой, в 3 раза
г) у второй, в 3 раза

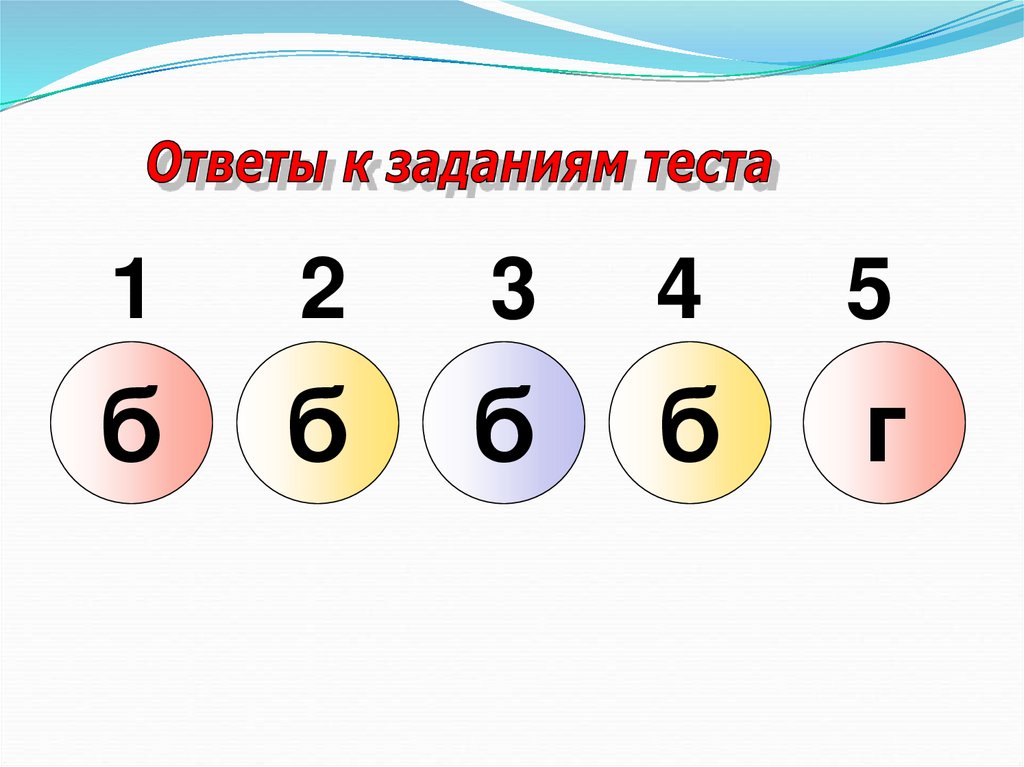

19.

1
2
3
4
5
б
б
б
б
г

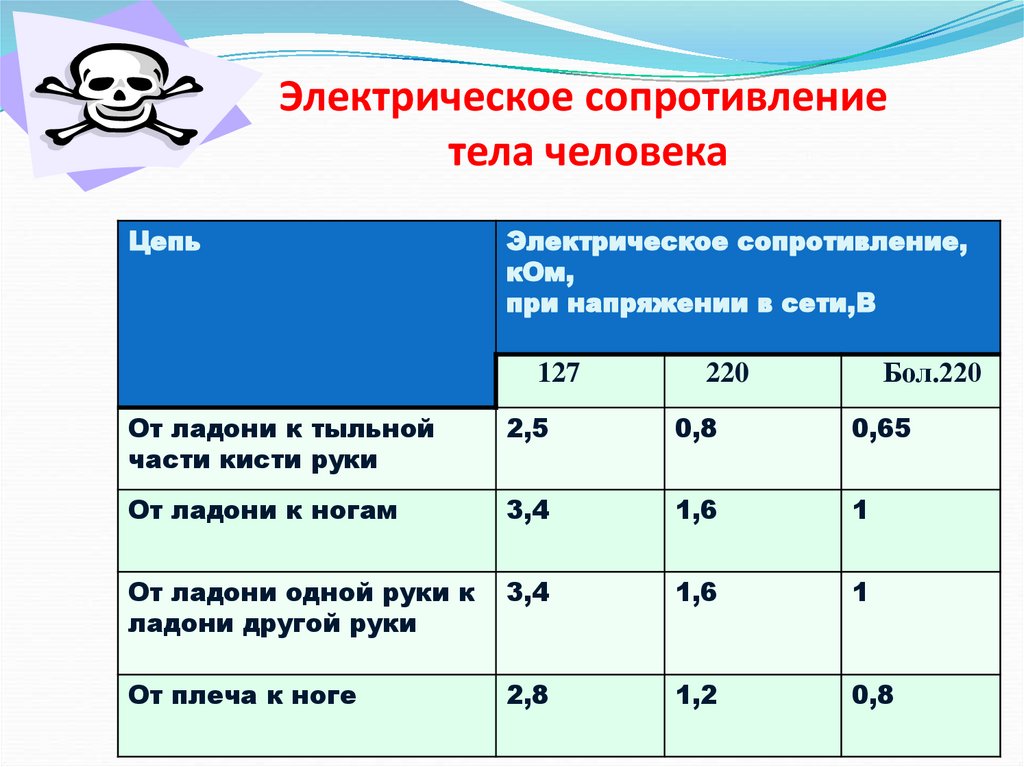

20. Электрическое сопротивление тела человека

Цепь
Электрическое сопротивление,
кОм,
при напряжении в сети,В
127
Бол.220
220
От ладони к тыльной
части кисти руки
2,5
0,8
0,65
От ладони к ногам
3,4
1,6
1
От ладони одной руки к
ладони другой руки
3,4
1,6
1
От плеча к ноге
2,8
1,2
0,8
