ГСИ (Государственная система обеспечения единства измерений)

1.

ГСИ (Государственная
система обеспечения
единства измерений)

2.

Государственная
система
обеспечения
единства измерений (ГСИ) - это система
обеспечения единства измерений в стране,
реализуемая, управляемая и контролируемая
федеральным органом исполнительной власти по
метрологии — Федеральным агентством по
техническому
регулированию
и
метрологии
(Росстандарт).

3.

Деятельность
по
обеспечению
единства
измерений
направлена на охрану законных интересов граждан и
установлению правопорядка и экономики, а также на
содействие экономическому и социальному развитию страны
путем защиты от отрицательных последствий недостоверных
результатов измерений во всех сферах общества.

4.

Обеспечение
единства
измерений
(ОЕИ)
осуществляется на нескольких уровнях на :
•государственном уровне;
•уровне федеральных органов исполнительной
власти;
•уровне юридических лиц.

5.

Цель ГСИ — создание общегосударственных правовых,
нормативных,
организационных,
технических
и
экономических условий для решения задач по обеспечению
единства измерений и предоставление всем субъектам
деятельности
возможности
оценивать
правильность
выполняемых измерений.

6.

ГСИ состоит из следующих подсистем:
- правовой;
- технической;
- организационной.
Правовая подсистема – комплекс взаимосвязанных
законодательных и подзаконных актов, объединенных общей
целевой
направленностью
и
устанавливающих
согласованные требования к взаимосвязанным объектам
деятельности по обеспечению единства измерений.

7.

Нормативная база ГСИ насчитывает более 2500
обязательных
и
рекомендательных
документов,
регламентирующих все аспекты в области метрологии. В их
числе государственные и межгосударственные стандарты,
правила по метрологии (ПР), методические инструкции (МИ),
руководящие документы (РД), методические указания (МУ) и
др.

8.

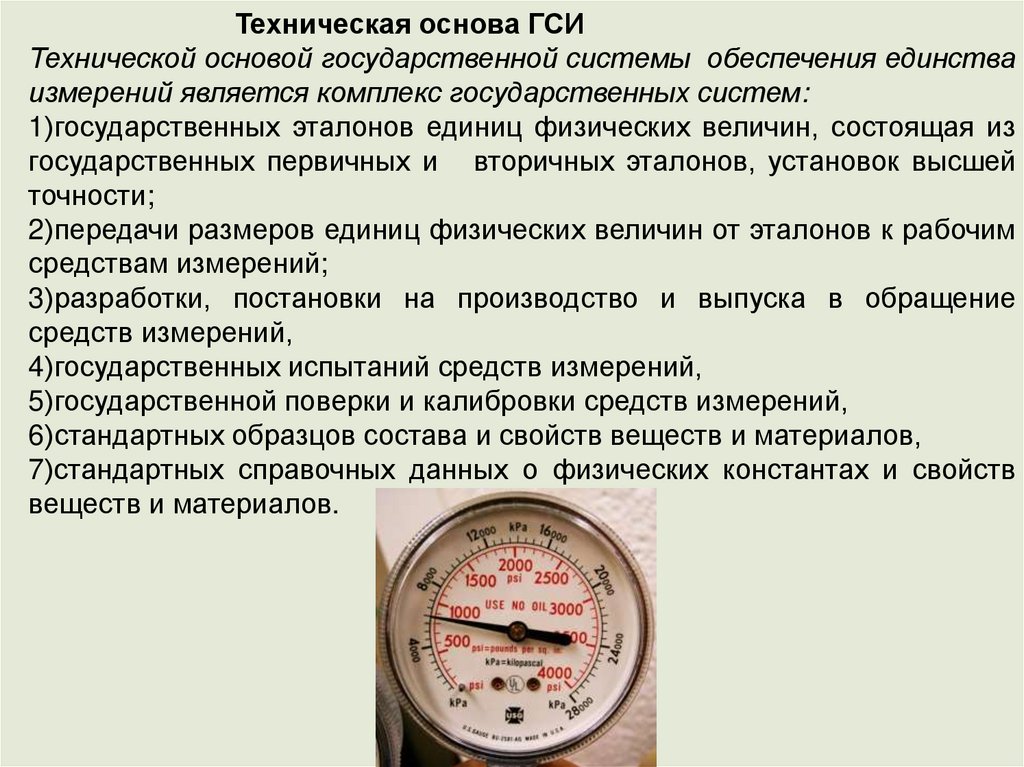

Техническая основа ГСИ
Технической основой государственной системы обеспечения единства
измерений является комплекс государственных систем:
1)государственных эталонов единиц физических величин, состоящая из
государственных первичных и вторичных эталонов, установок высшей
точности;
2)передачи размеров единиц физических величин от эталонов к рабочим
средствам измерений;
3)разработки, постановки на производство и выпуска в обращение
средств измерений,
4)государственных испытаний средств измерений,
5)государственной поверки и калибровки средств измерений,
6)стандартных образцов состава и свойств веществ и материалов,
7)стандартных справочных данных о физических константах и свойств
веществ и материалов.

9.

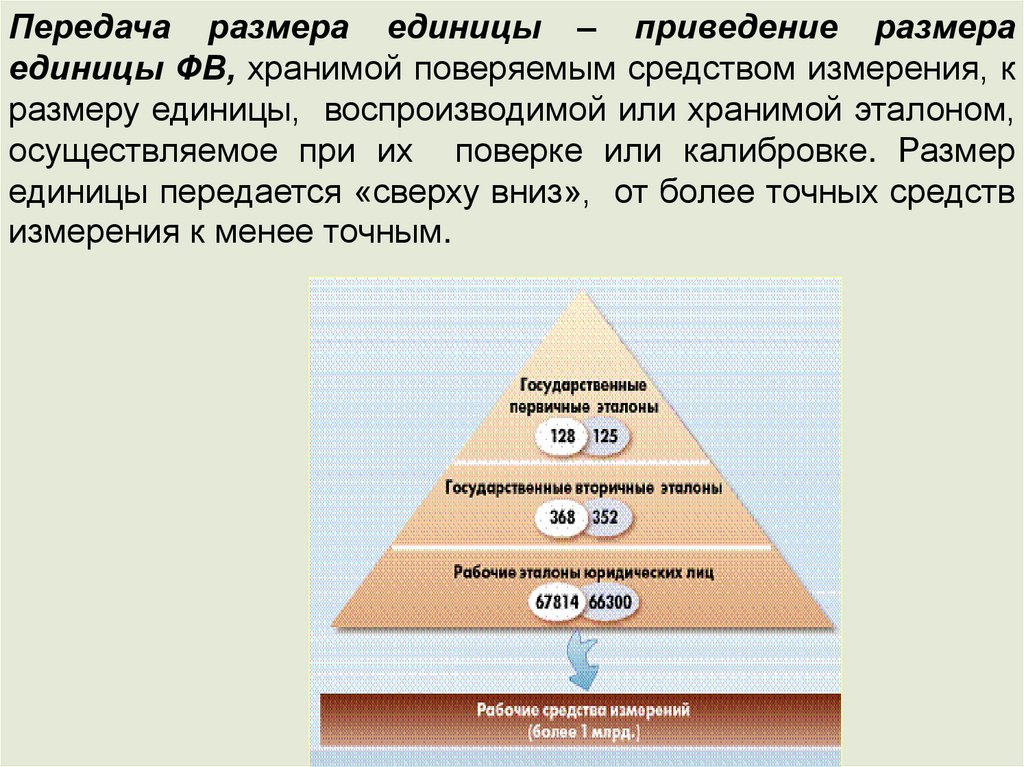

Передача размера единицы – приведение размера
единицы ФВ, хранимой поверяемым средством измерения, к
размеру единицы, воспроизводимой или хранимой эталоном,
осуществляемое при их поверке или калибровке. Размер
единицы передается «сверху вниз», от более точных средств
измерения к менее точным.

10.

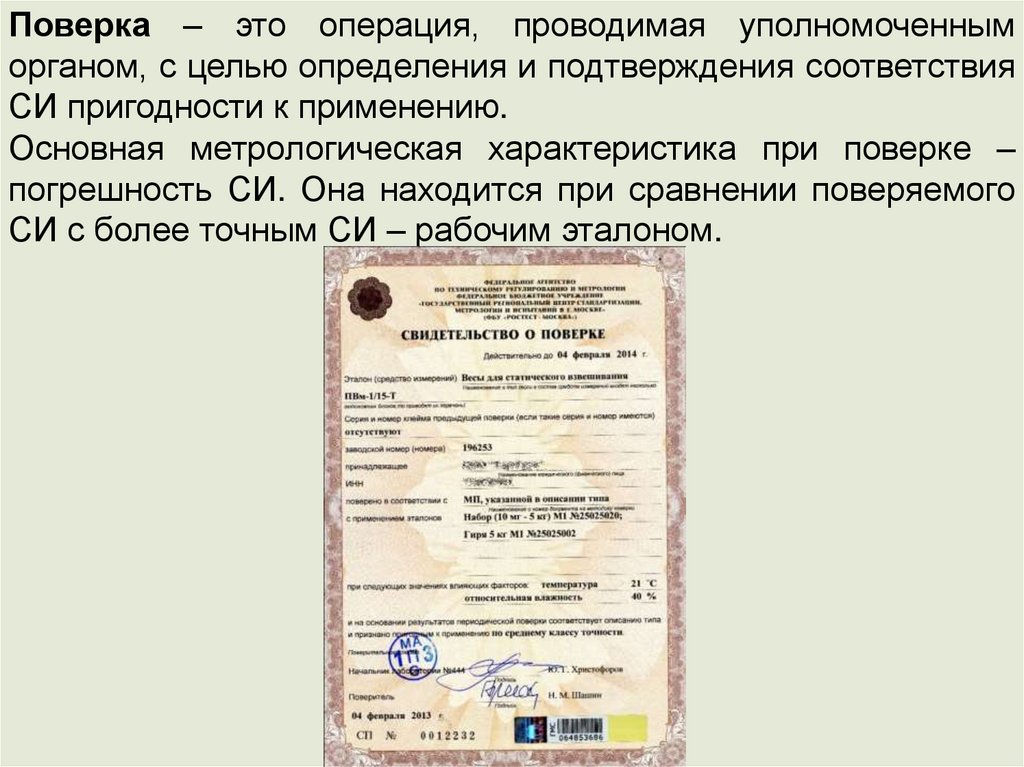

Поверка – это операция, проводимая уполномоченным
органом, с целью определения и подтверждения соответствия
СИ пригодности к применению.
Основная метрологическая характеристика при поверке –
погрешность СИ. Она находится при сравнении поверяемого
СИ с более точным СИ – рабочим эталоном.

11.

Поверитель – физическое лицо, аттестованное в качестве
лица, имеющего право на проведение поверки. Если Си
признано пригодным к применению, то на него и техническую
документацию наносится оттиск поверительного клейма и
выдается «Свидетельство о поверке». Если по
результатам поверки СИ признано непригодным, оттиск
поверительного клейма и «свидетельство о поверке»
аннулируется и выписывают «Извещение о непригодности»,
или делается запись в технической документации.

12.

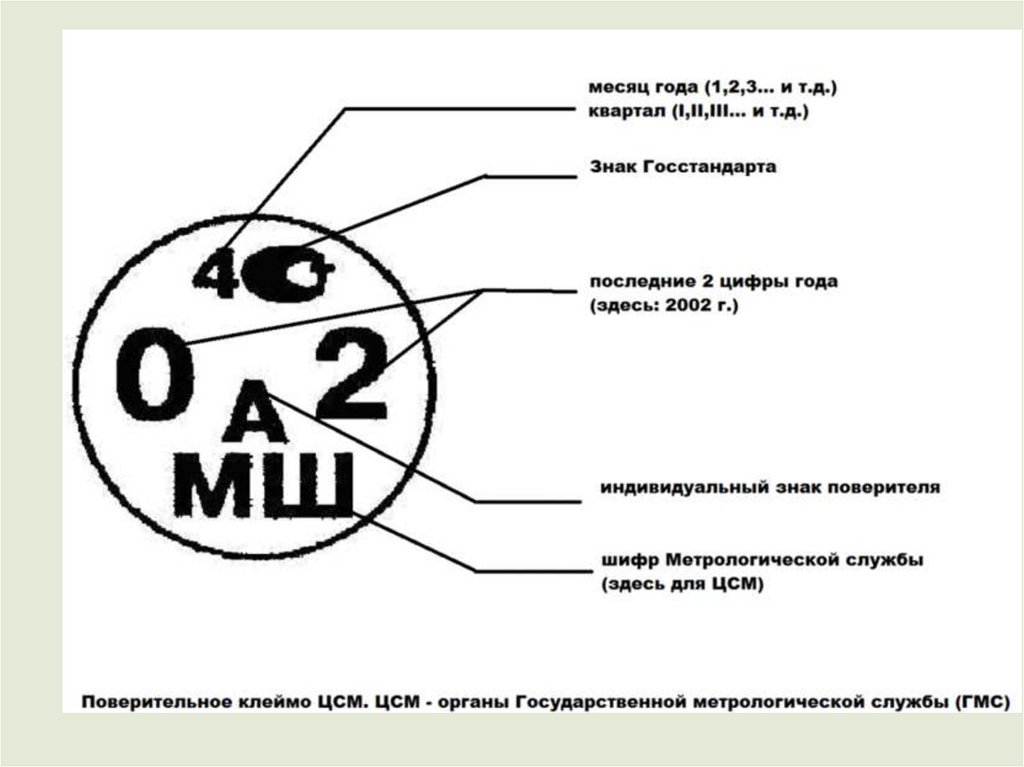

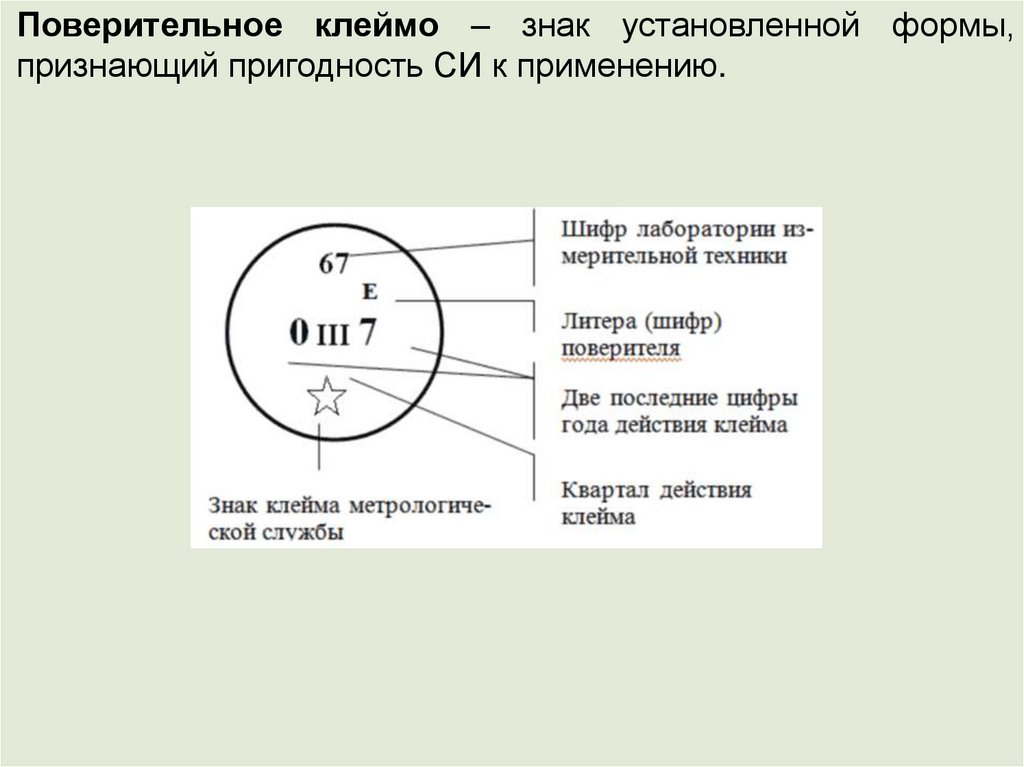

Поверительное клеймо – знак установленной формы,
признающий пригодность СИ к применению.

13.

14.

Различают первичную, периодическую, внеочередную,
инспекционную, экспертную поверку. Первичная поверка –
при выпуске, после ремонта, при ввозе из-за границы из
страны, с которой отсутствует соглашение о взаимном
признании результатов государственных испытаний и
поверки. При отсутствии такого соглашения приборы
измерения подлежат государственным испытаниям
с
последующим утверждением их типа.

15.

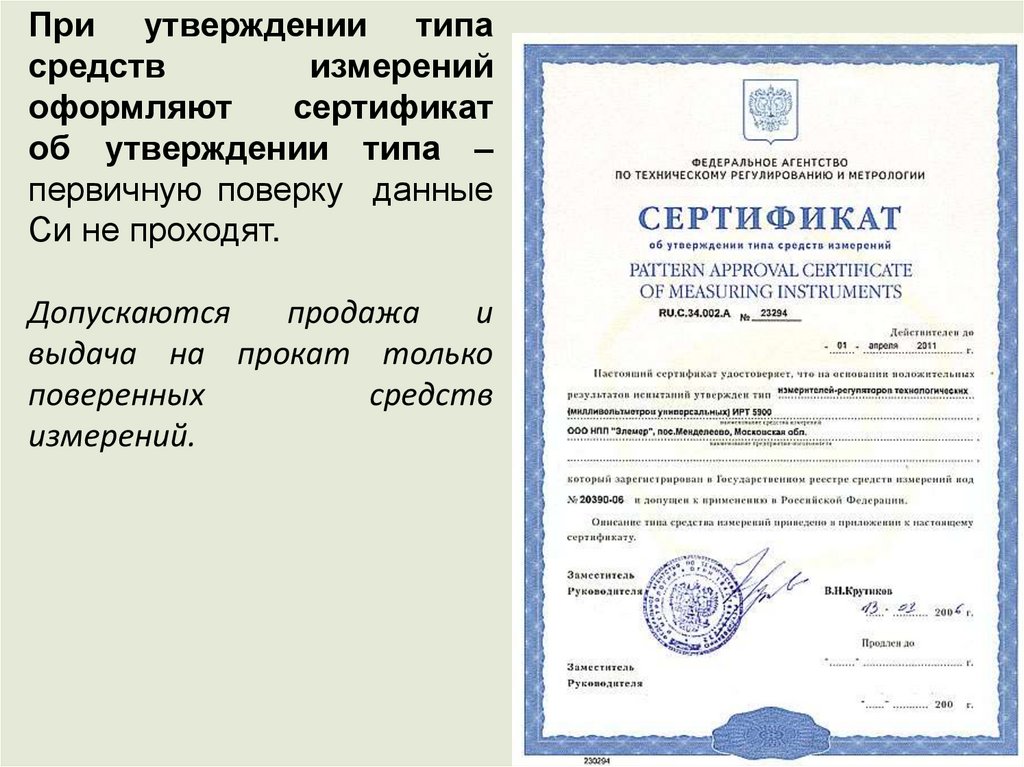

При утверждении типа
средств
измерений
оформляют
сертификат
об утверждении типа –
первичную поверку данные
Си не проходят.
Допускаются
продажа
и
выдача на прокат только
поверенных
средств
измерений.

16.

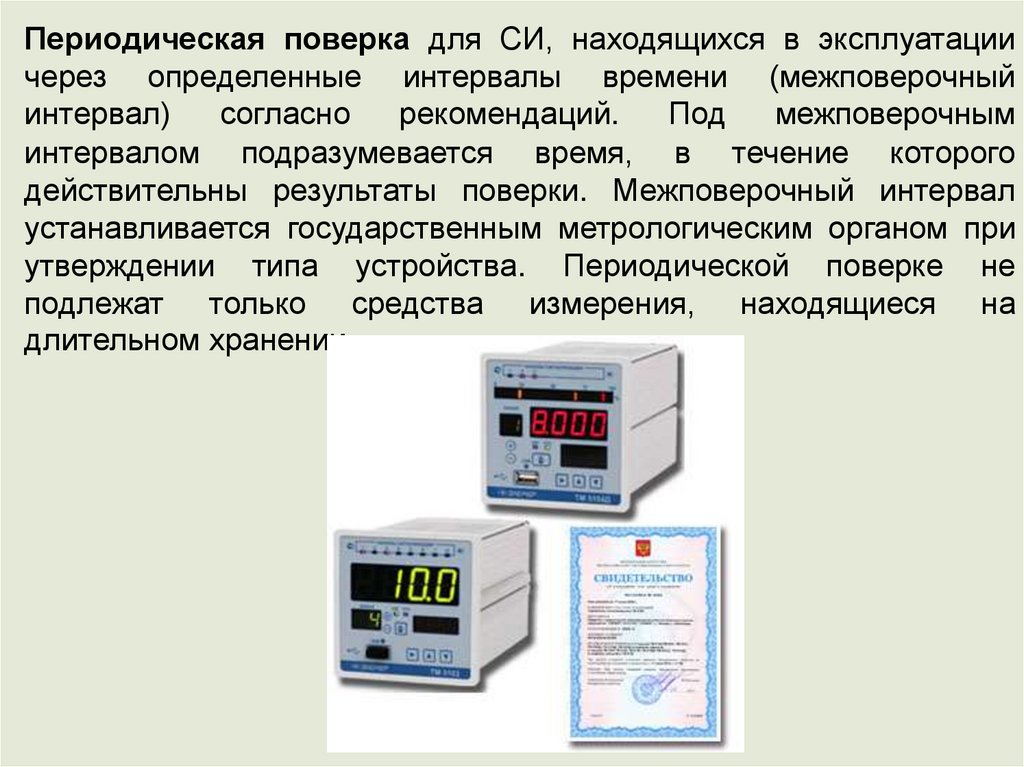

Периодическая поверка для СИ, находящихся в эксплуатации
через определенные интервалы времени (межповерочный
интервал)
согласно
рекомендаций.
Под
межповерочным
интервалом подразумевается время, в течение которого
действительны результаты поверки. Межповерочный интервал
устанавливается государственным метрологическим органом при
утверждении типа устройства. Периодической поверке не
подлежат только средства измерения, находящиеся на
длительном хранении.

17.

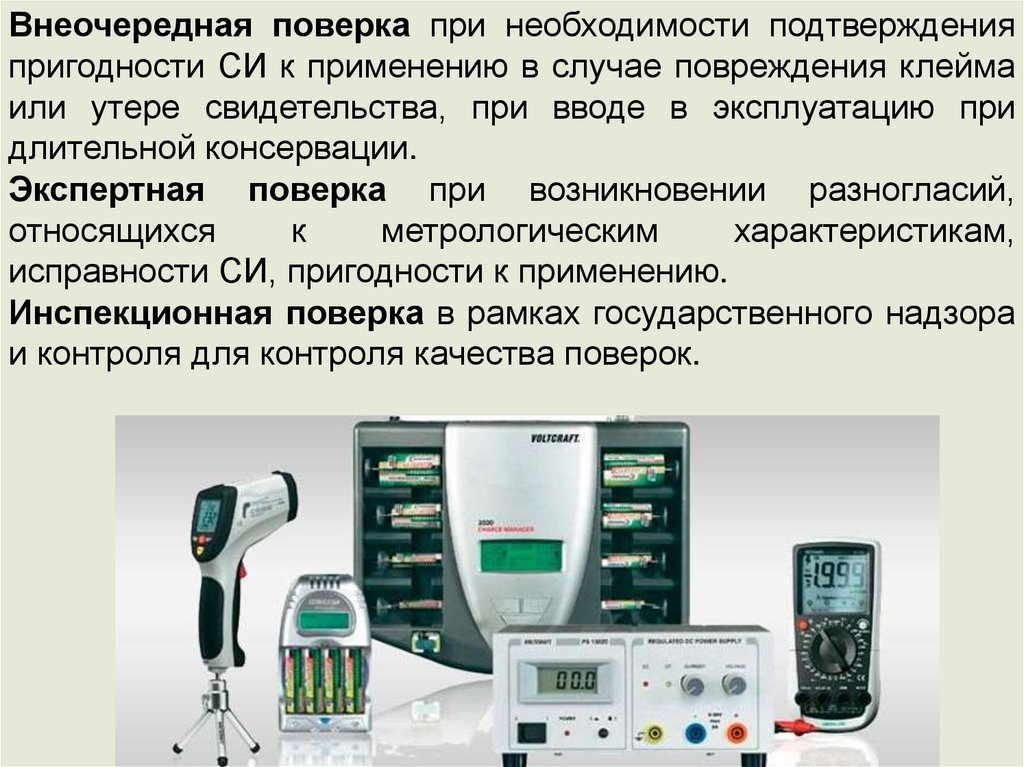

Внеочередная поверка при необходимости подтверждения
пригодности СИ к применению в случае повреждения клейма
или утере свидетельства, при вводе в эксплуатацию при
длительной консервации.
Экспертная поверка при возникновении разногласий,
относящихся
к
метрологическим
характеристикам,
исправности СИ, пригодности к применению.
Инспекционная поверка в рамках государственного надзора
и контроля для контроля качества поверок.

18.

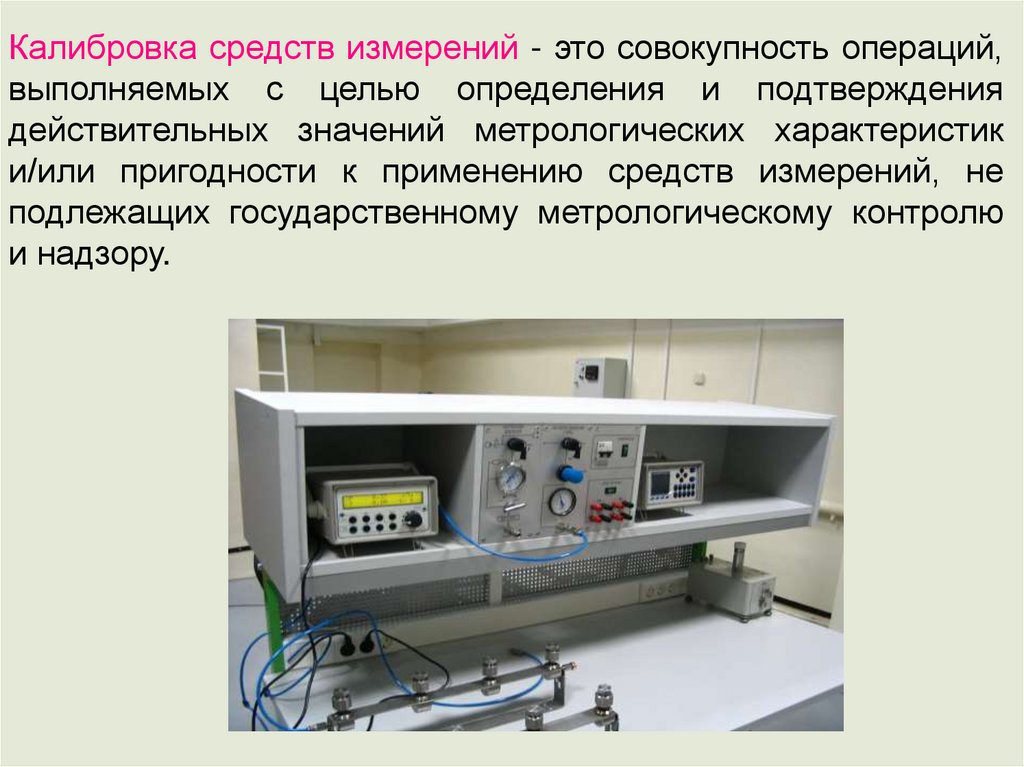

Калибровка средств измерений - это совокупность операций,
выполняемых с целью определения и подтверждения
действительных значений метрологических характеристик
и/или пригодности к применению средств измерений, не
подлежащих государственному метрологическому контролю
и надзору.

19.

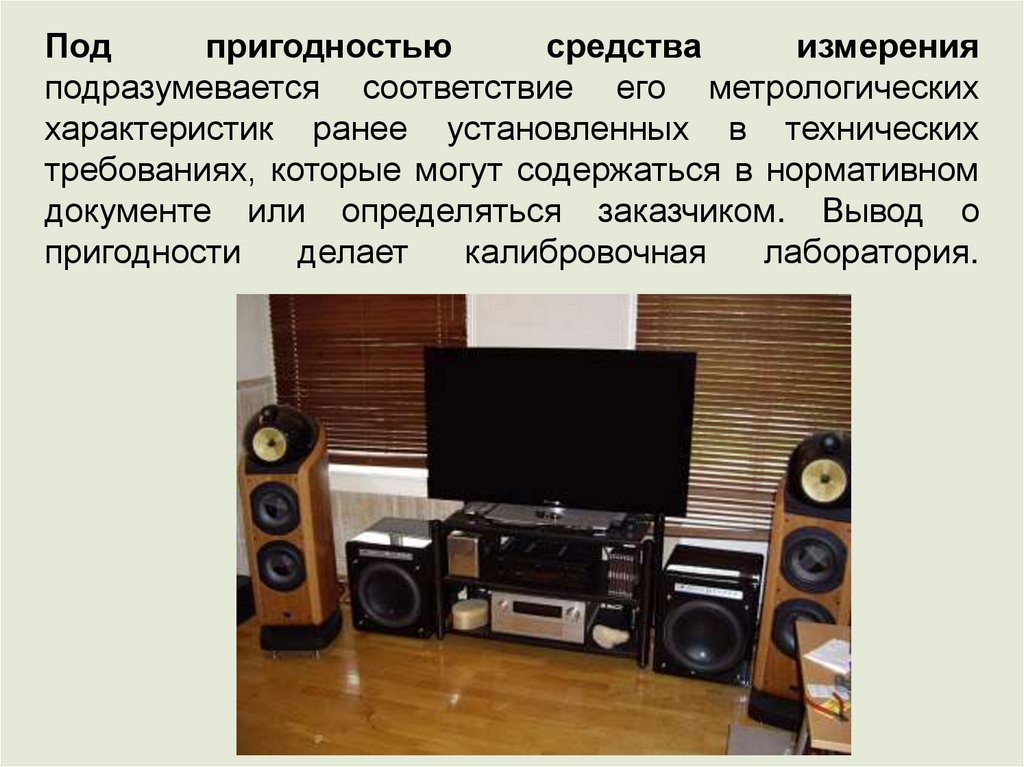

Под
пригодностью
средства
измерения
подразумевается соответствие его метрологических
характеристик ранее установленных в технических
требованиях, которые могут содержаться в нормативном
документе или определяться заказчиком. Вывод о
пригодности
делает
калибровочная
лаборатория.

20.

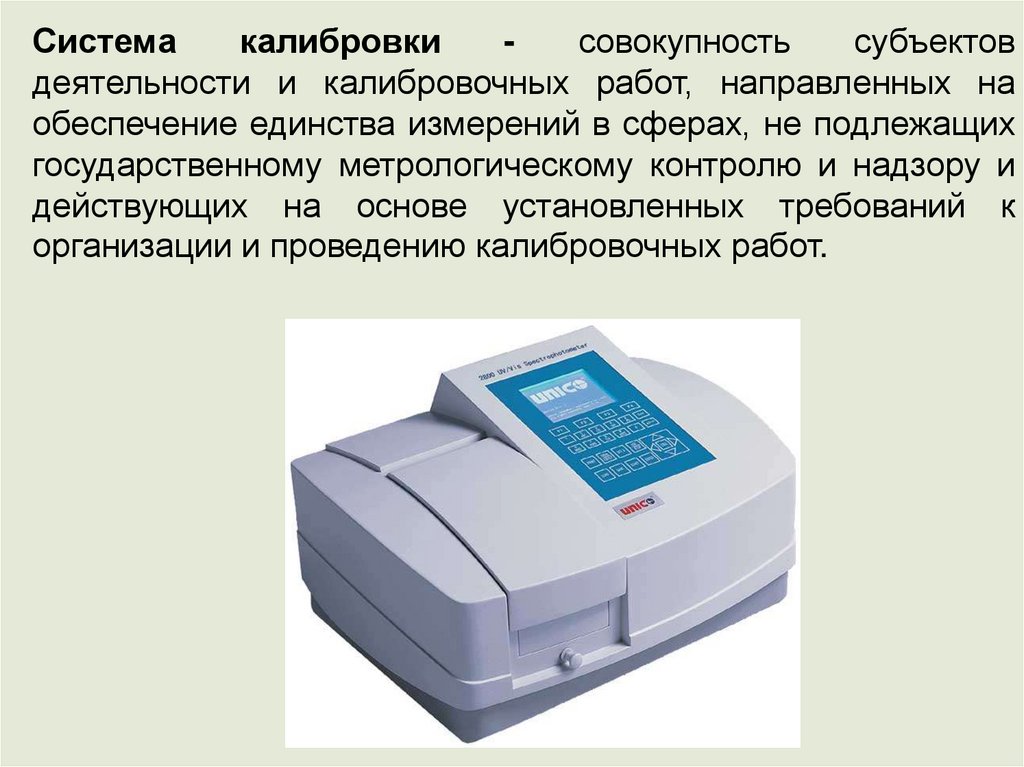

Система
калибровки
совокупность
субъектов
деятельности и калибровочных работ, направленных на
обеспечение единства измерений в сферах, не подлежащих
государственному метрологическому контролю и надзору и
действующих на основе установленных требований к
организации и проведению калибровочных работ.

21.

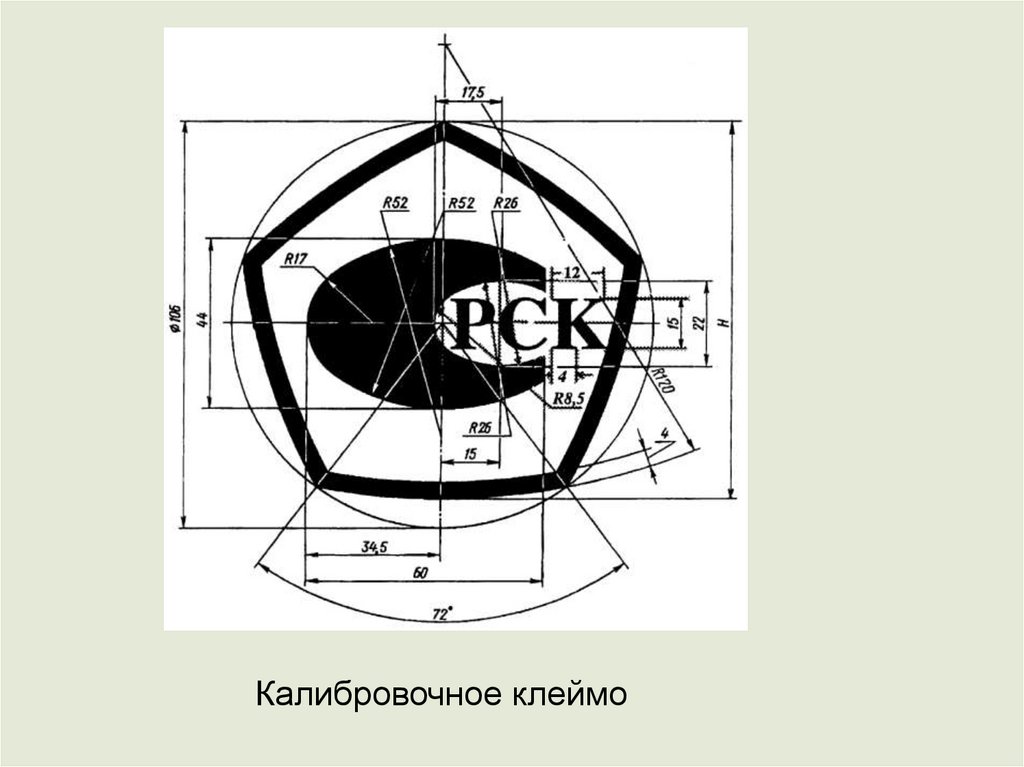

Калибровочное клеймо

22.

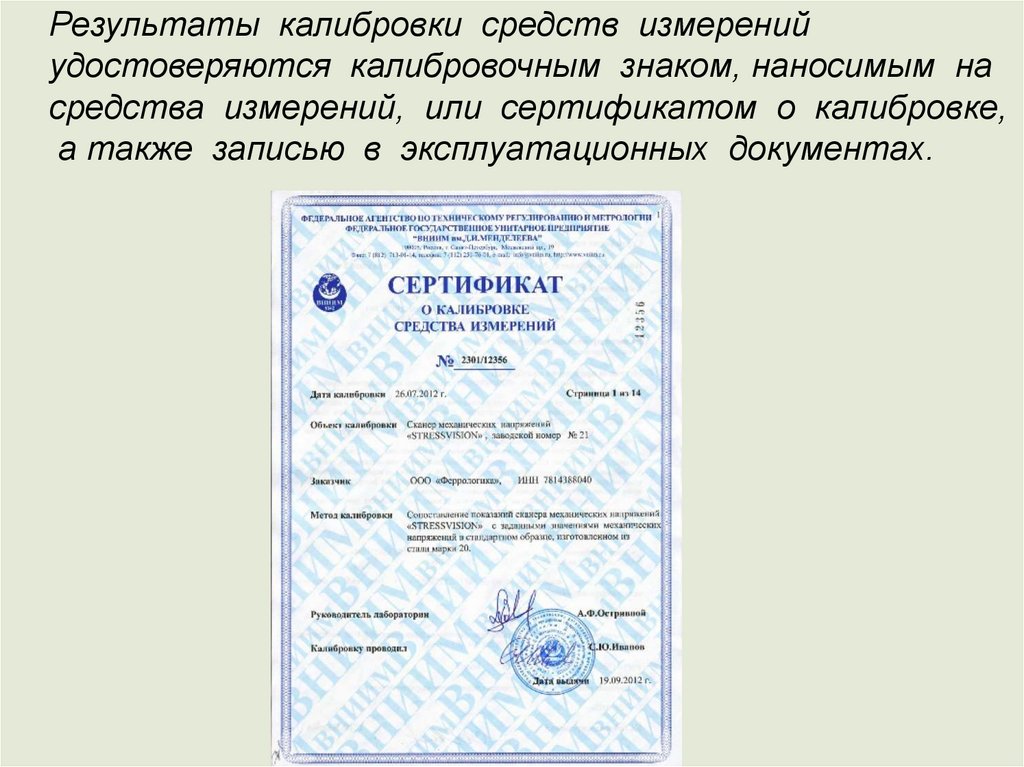

Результаты калибровки средств измерений
удостоверяются калибровочным знаком, наносимым на
средства измерений, или сертификатом о калибровке,
а также записью в эксплуатационных документах.

23.

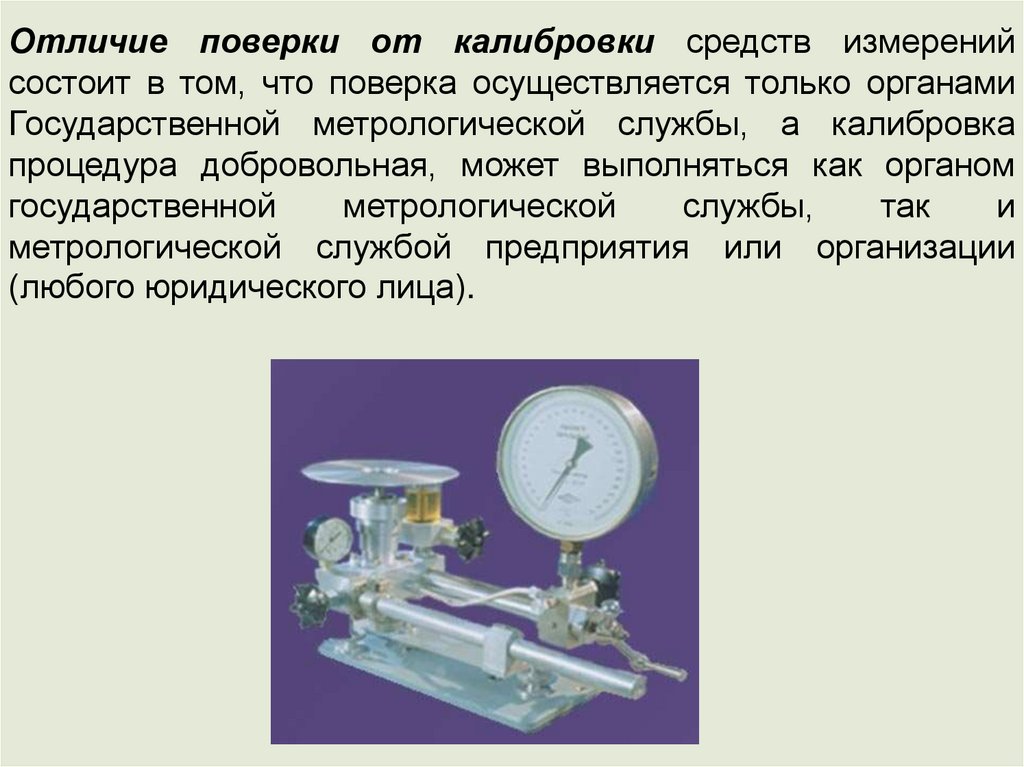

Отличие поверки от калибровки средств измерений
состоит в том, что поверка осуществляется только органами
Государственной метрологической службы, а калибровка
процедура добровольная, может выполняться как органом
государственной
метрологической
службы,
так
и
метрологической службой предприятия или организации
(любого юридического лица).

24.

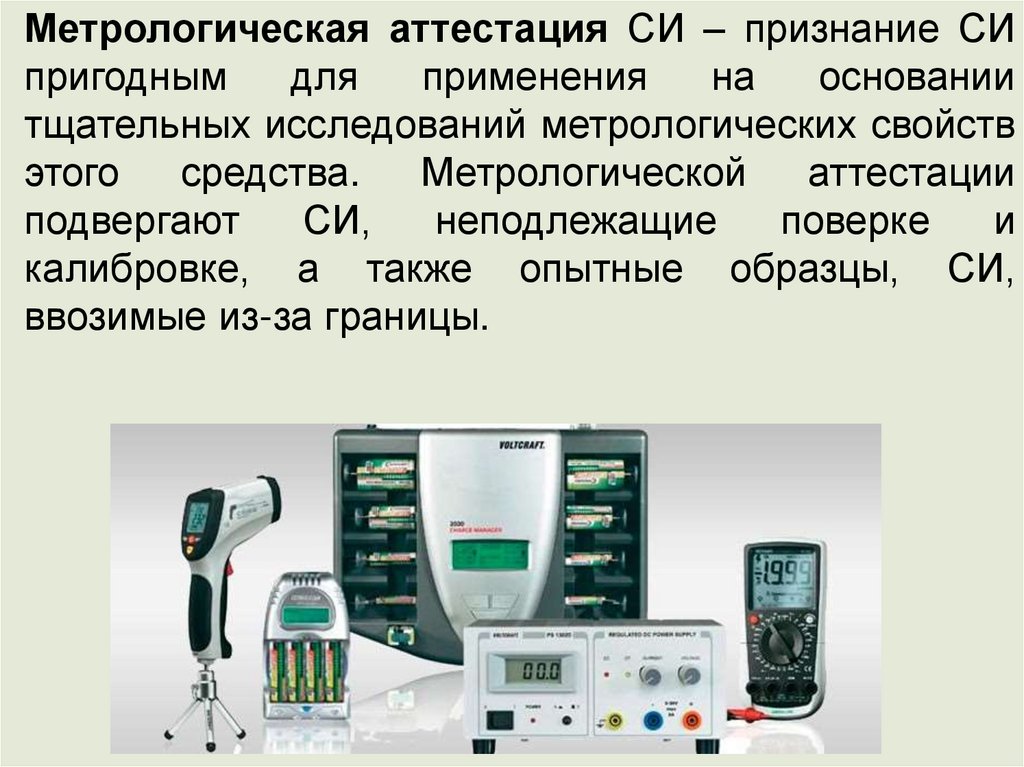

Метрологическая аттестация СИ – признание СИ
пригодным
для
применения
на
основании
тщательных исследований метрологических свойств
этого
средства.
Метрологической
аттестации
подвергают
СИ,
неподлежащие
поверке
и
калибровке, а также опытные образцы, СИ,
ввозимые из-за границы.

25.

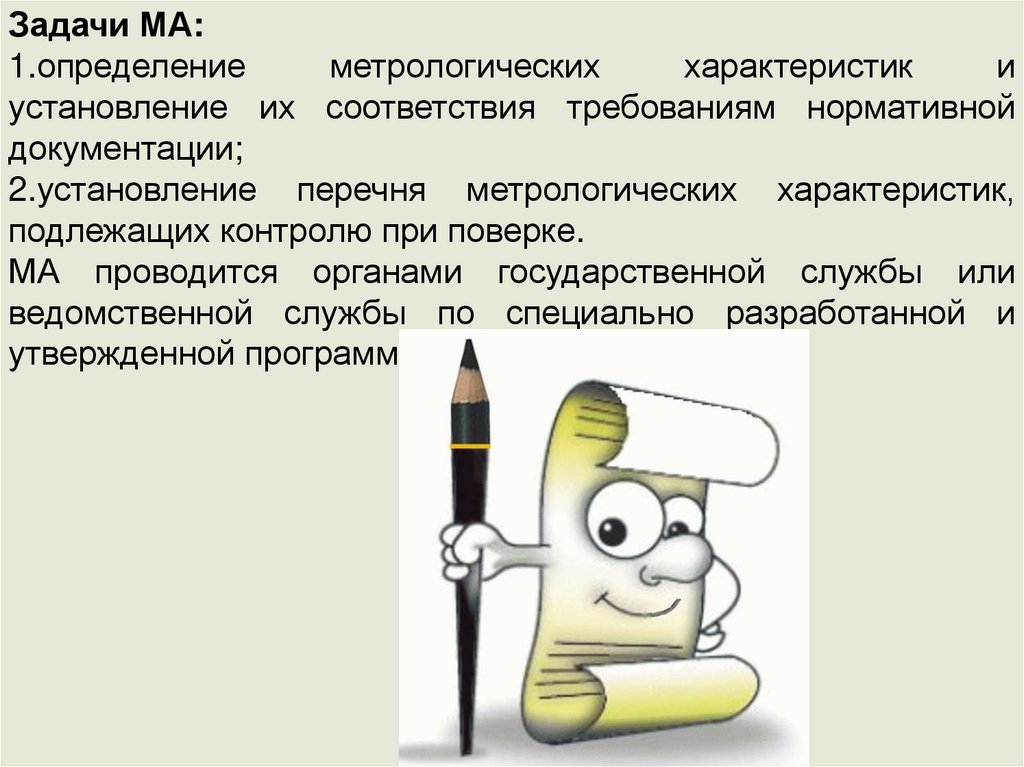

Задачи МА:
1.определение
метрологических
характеристик
и
установление их соответствия требованиям нормативной
документации;
2.установление перечня метрологических характеристик,
подлежащих контролю при поверке.
МА проводится органами государственной службы или
ведомственной службы по специально разработанной и
утвержденной программе.

26.

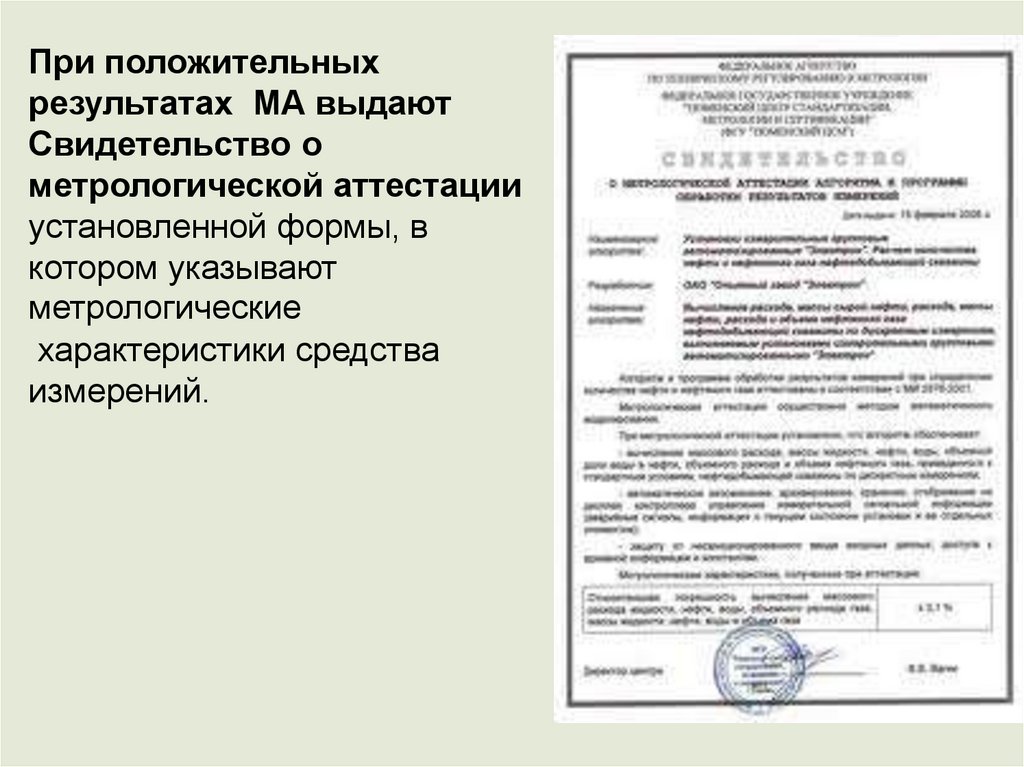

При положительных
результатах МА выдают
Свидетельство о
метрологической аттестации
установленной формы, в
котором указывают
метрологические
характеристики средства
измерений.
