Государственная система обеспечения единства измерений

1. ЭЛЕКТРОРАДИОИЗМЕРЕНИЯ и МЕТРОЛОГИЯ

ЭЛЕКТРОРАДИОИЗМЕРЕНИЯ И
МЕТРОЛОГИЯ
УРОК № 9

2.

Ищите себе партнеров не только
по физическим данным и
сексуальной привлекательности,
но и по сходству интересов.
Истинная любовь начинается с
дружбы.

3.

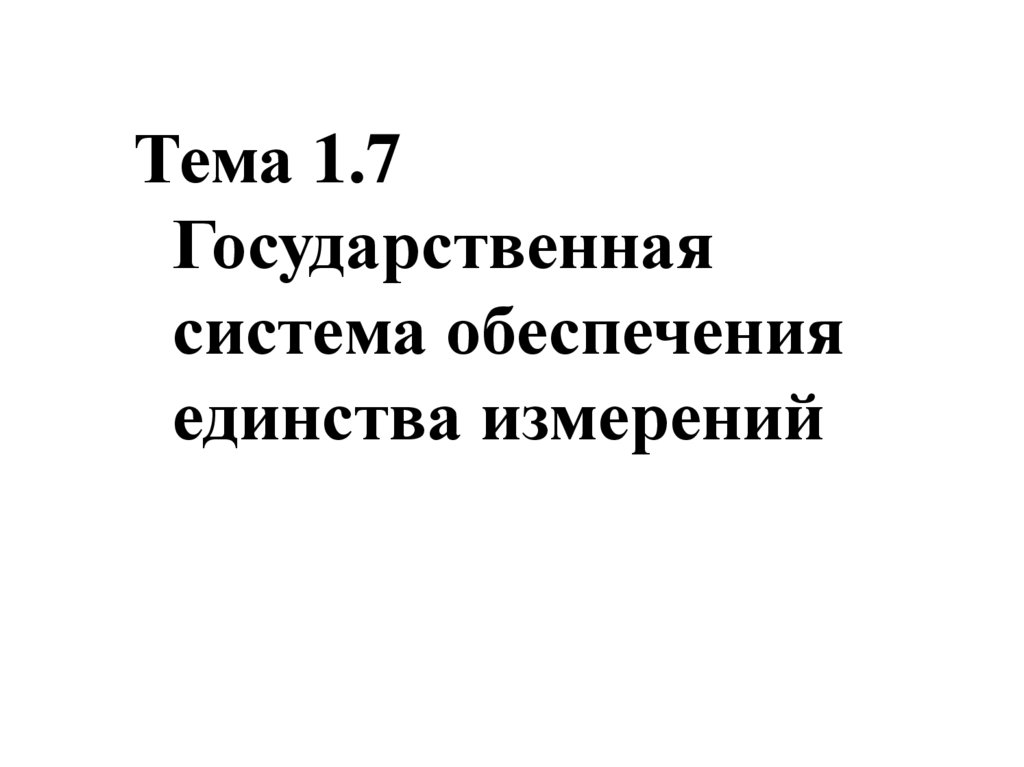

Тема 1.7
Государственная
система обеспечения
единства измерений

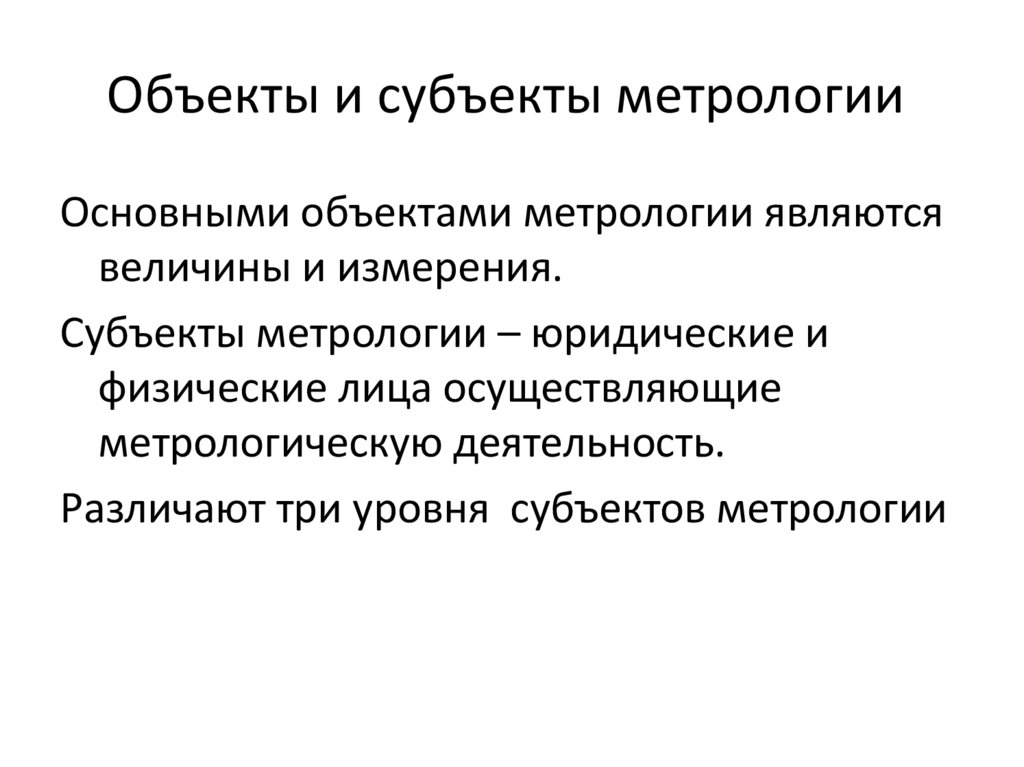

4. Объекты и субъекты метрологии

Объекты и субъекты метрологии
Основными объектами метрологии являются
величины и измерения.
Субъекты метрологии – юридические и
физические лица осуществляющие
метрологическую деятельность.

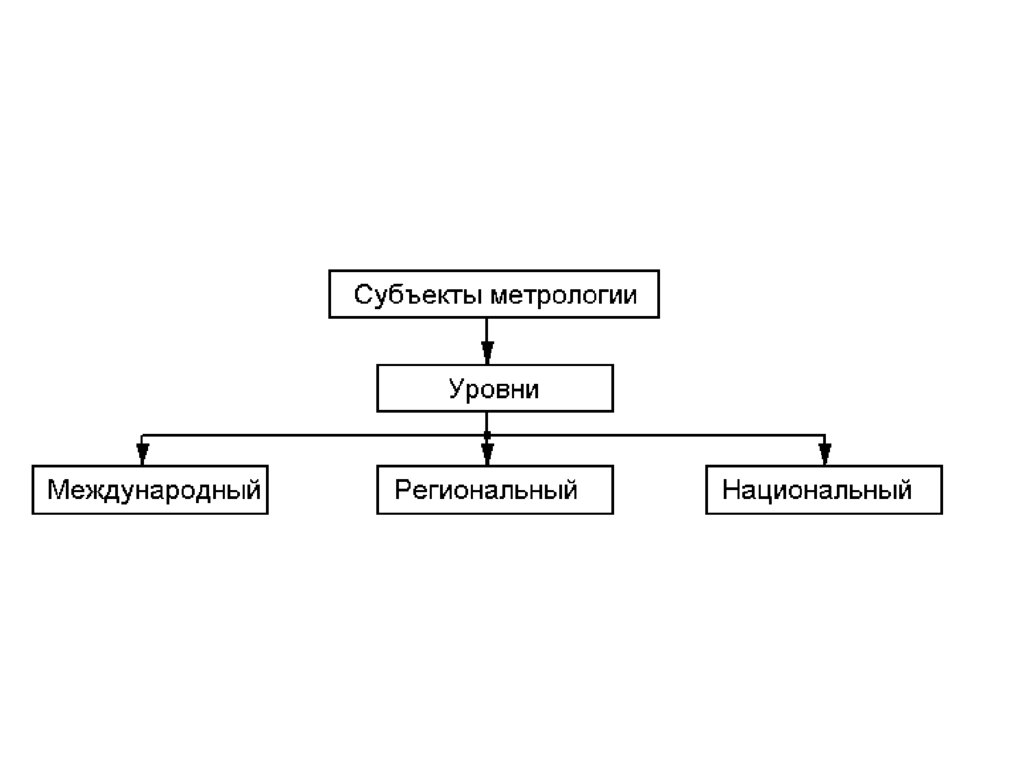

Различают три уровня субъектов метрологии

5.

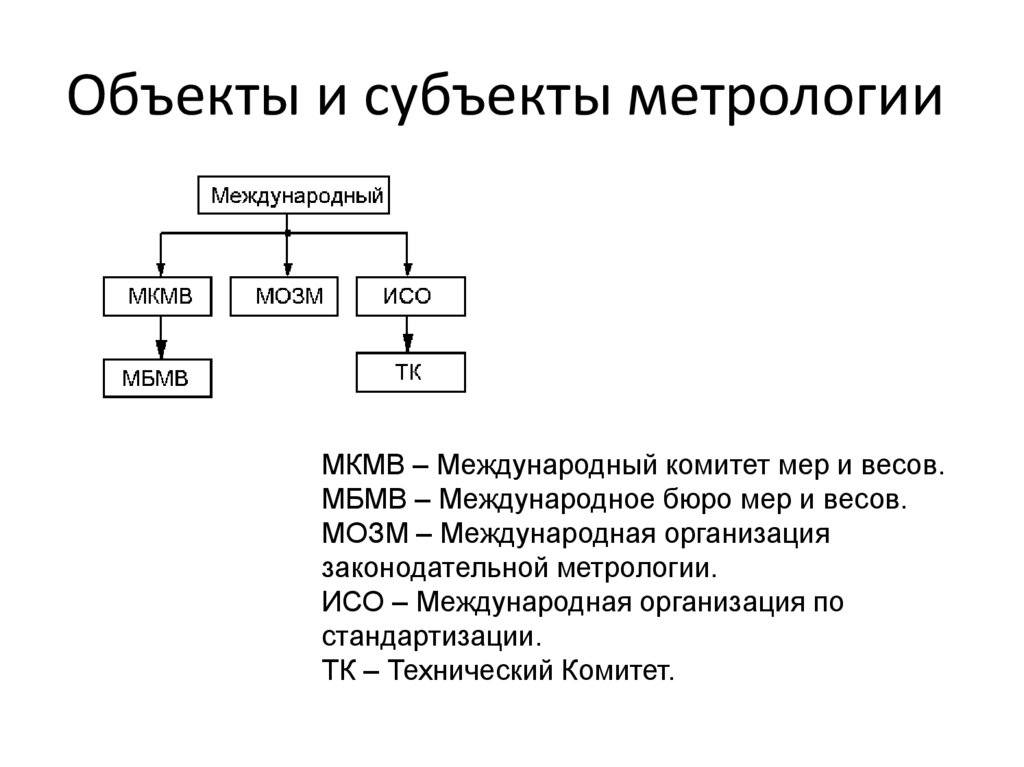

6. Объекты и субъекты метрологии

Объекты и субъекты метрологии
МКМВ – Международный комитет мер и весов.
МБМВ – Международное бюро мер и весов.
МОЗМ – Международная организация
законодательной метрологии.
ИСО – Международная организация по
стандартизации.
ТК – Технический Комитет.

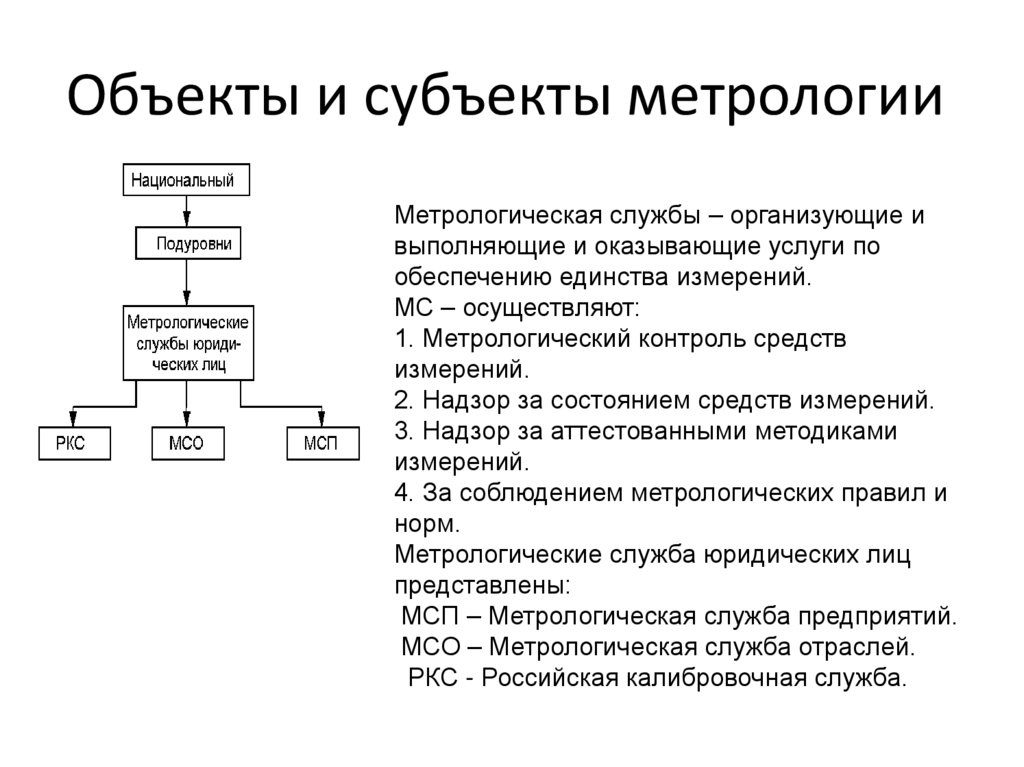

7. Объекты и субъекты метрологии

Объекты и субъекты метрологии
Метрологическая службы – организующие и
выполняющие и оказывающие услуги по
обеспечению единства измерений.
МС – осуществляют:
1. Метрологический контроль средств
измерений.
2. Надзор за состоянием средств измерений.
3. Надзор за аттестованными методиками
измерений.
4. За соблюдением метрологических правил и
норм.
Метрологические служба юридических лиц
представлены:
МСП – Метрологическая служба предприятий.
МСО – Метрологическая служба отраслей.
РКС - Российская калибровочная служба.

8.

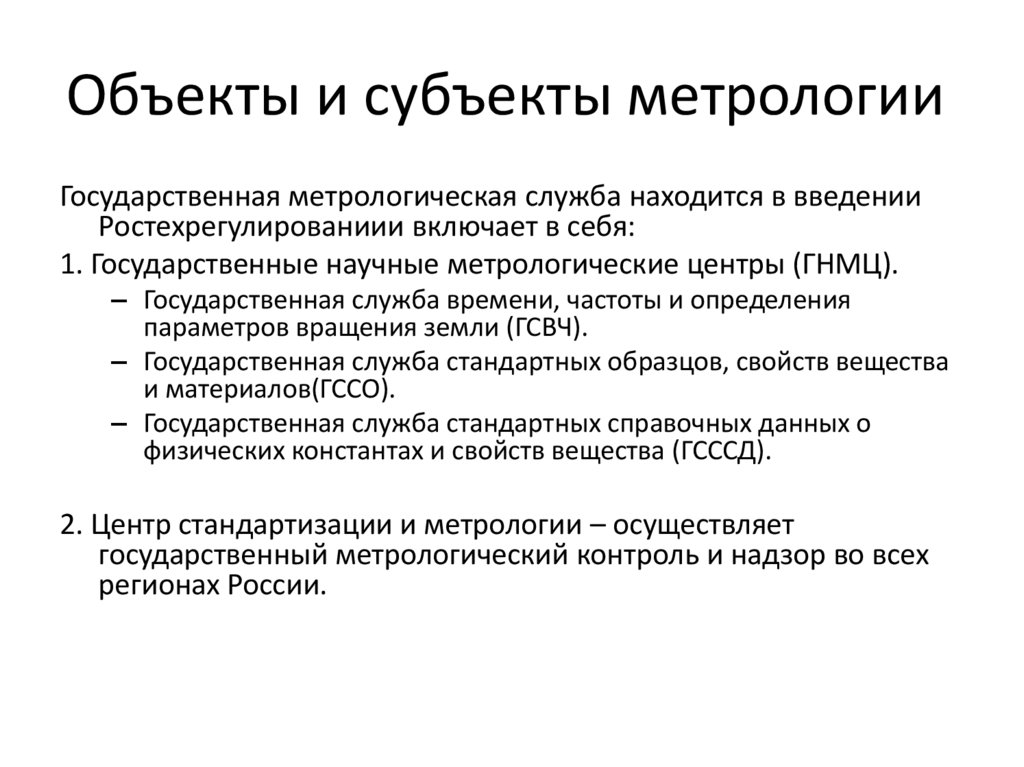

9. Объекты и субъекты метрологии

Объекты и субъекты метрологии

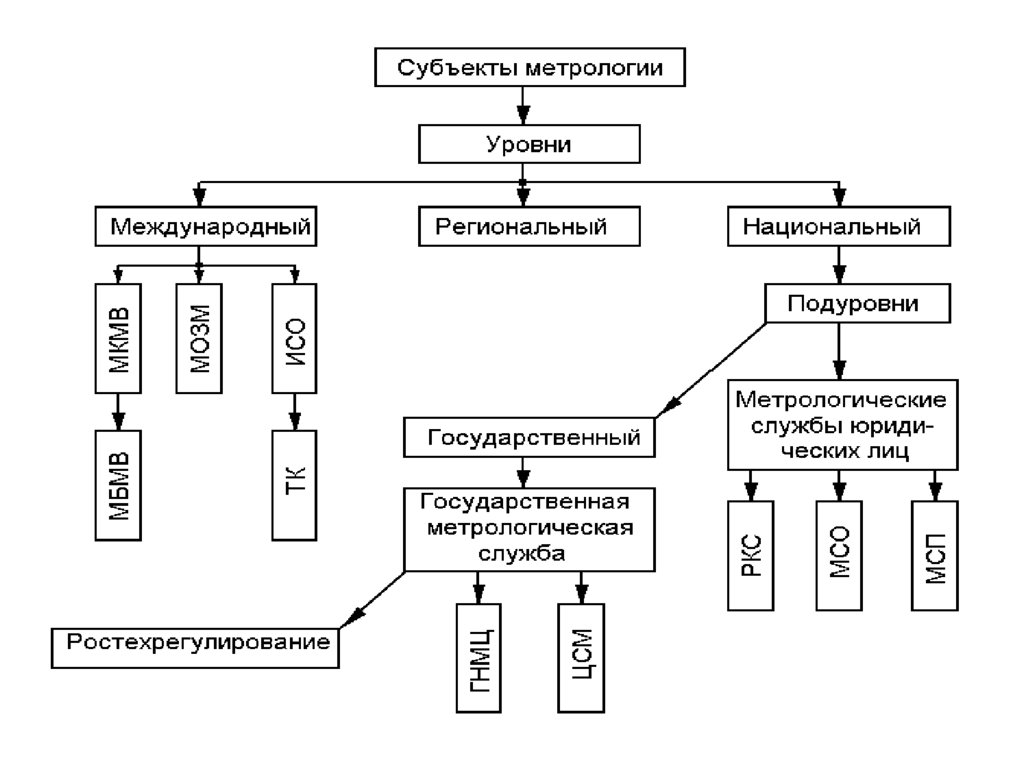

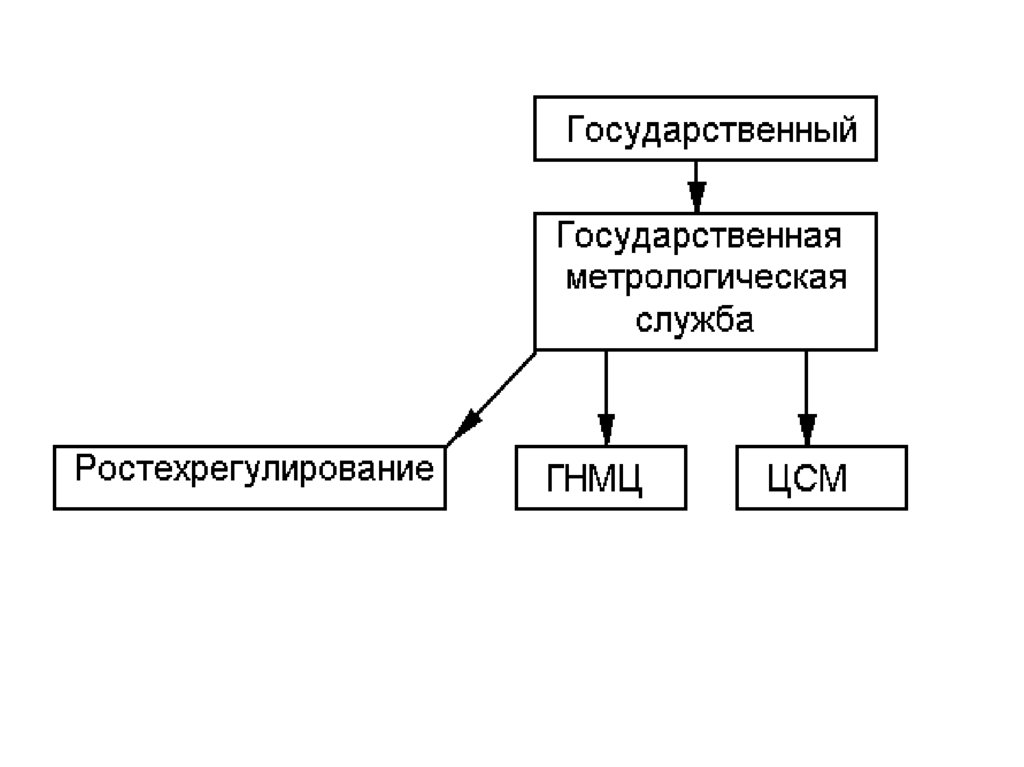

Государственная метрологическая служба находится в введении
Ростехрегулированиии включает в себя:
1. Государственные научные метрологические центры (ГНМЦ).
– Государственная служба времени, частоты и определения
параметров вращения земли (ГСВЧ).
– Государственная служба стандартных образцов, свойств вещества
и материалов(ГССО).
– Государственная служба стандартных справочных данных о
физических константах и свойств вещества (ГСССД).
2. Центр стандартизации и метрологии – осуществляет
государственный метрологический контроль и надзор во всех
регионах России.

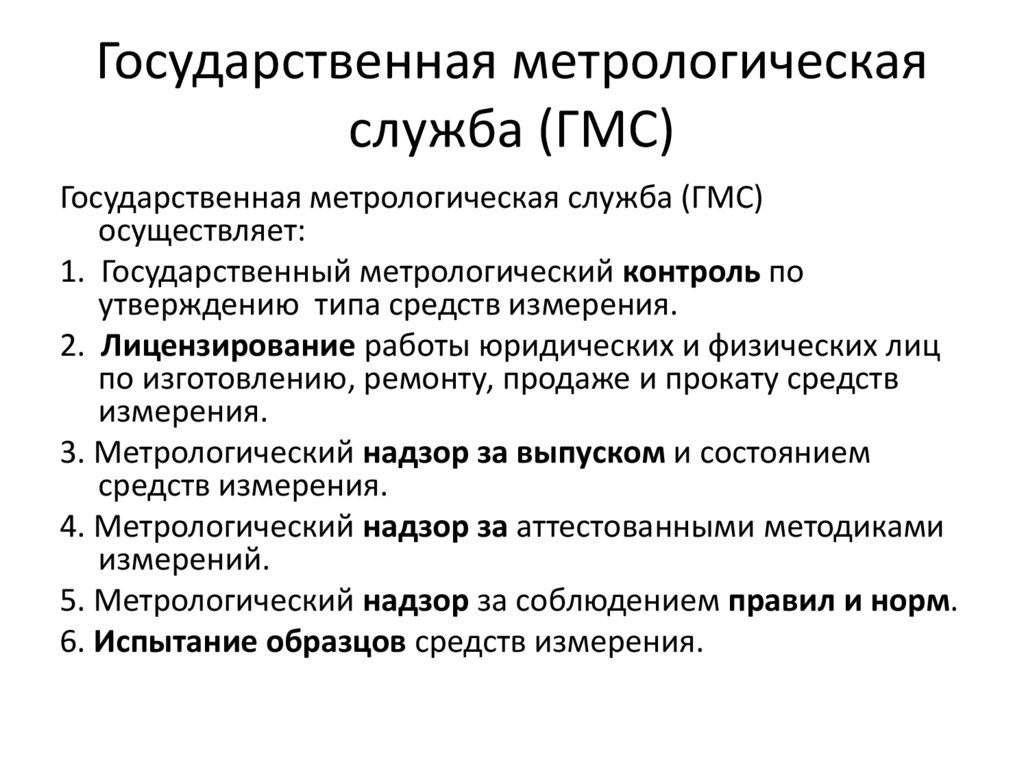

10. Государственная метрологическая служба (ГМС)

Государственная метрологическая служба (ГМС)
осуществляет:
1. Государственный метрологический контроль по
утверждению типа средств измерения.
2. Лицензирование работы юридических и физических лиц
по изготовлению, ремонту, продаже и прокату средств
измерения.
3. Метрологический надзор за выпуском и состоянием
средств измерения.
4. Метрологический надзор за аттестованными методиками
измерений.
5. Метрологический надзор за соблюдением правил и норм.
6. Испытание образцов средств измерения.

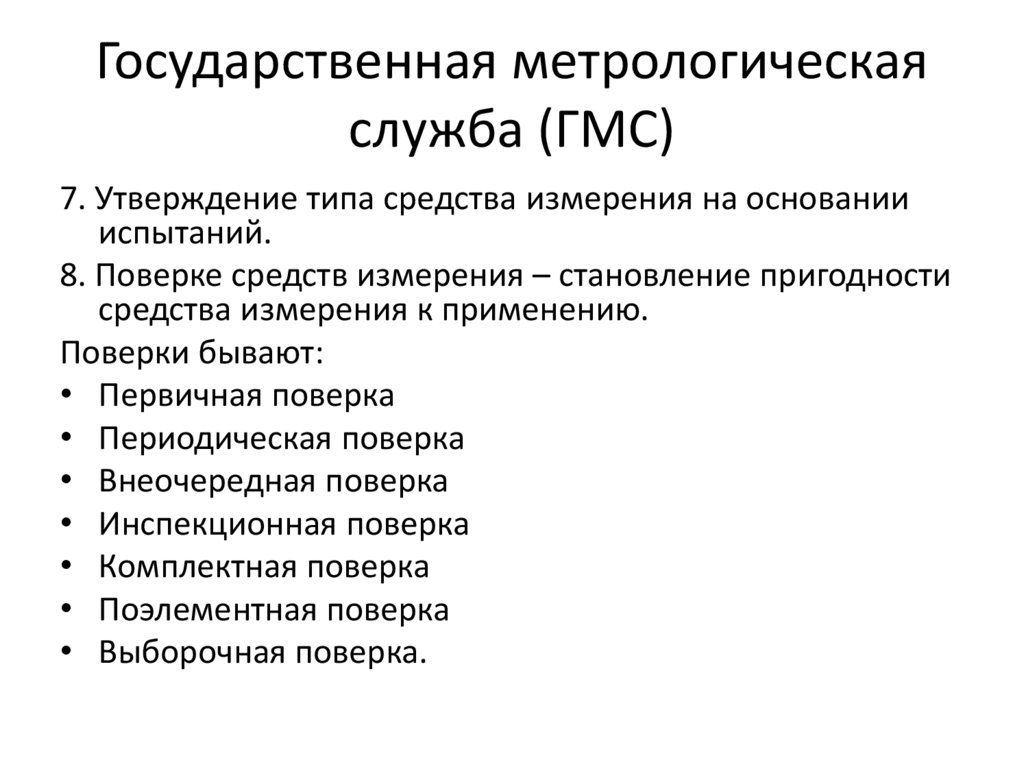

11. Государственная метрологическая служба (ГМС)

7. Утверждение типа средства измерения на основании
испытаний.
8. Поверке средств измерения – становление пригодности
средства измерения к применению.
Поверки бывают:
• Первичная поверка
• Периодическая поверка
• Внеочередная поверка
• Инспекционная поверка
• Комплектная поверка
• Поэлементная поверка
• Выборочная поверка.

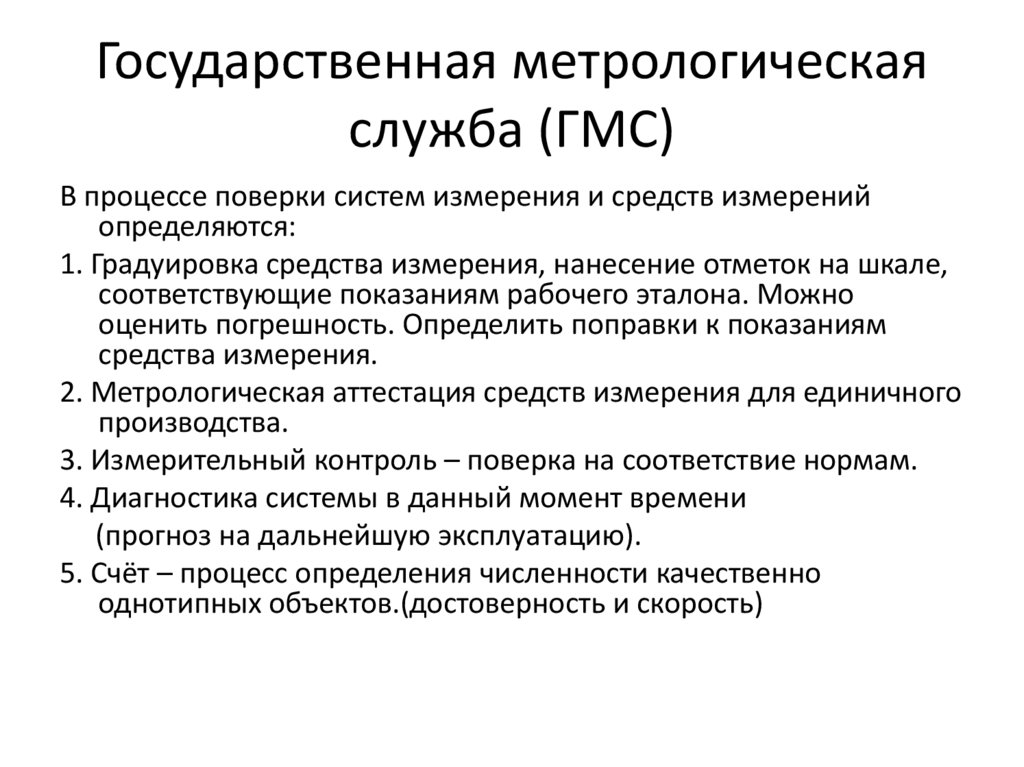

12. Государственная метрологическая служба (ГМС)

В процессе поверки систем измерения и средств измерений
определяются:
1. Градуировка средства измерения, нанесение отметок на шкале,
соответствующие показаниям рабочего эталона. Можно
оценить погрешность. Определить поправки к показаниям
средства измерения.
2. Метрологическая аттестация средств измерения для единичного
производства.
3. Измерительный контроль – поверка на соответствие нормам.
4. Диагностика системы в данный момент времени
(прогноз на дальнейшую эксплуатацию).
5. Счёт – процесс определения численности качественно
однотипных объектов.(достоверность и скорость)

13.

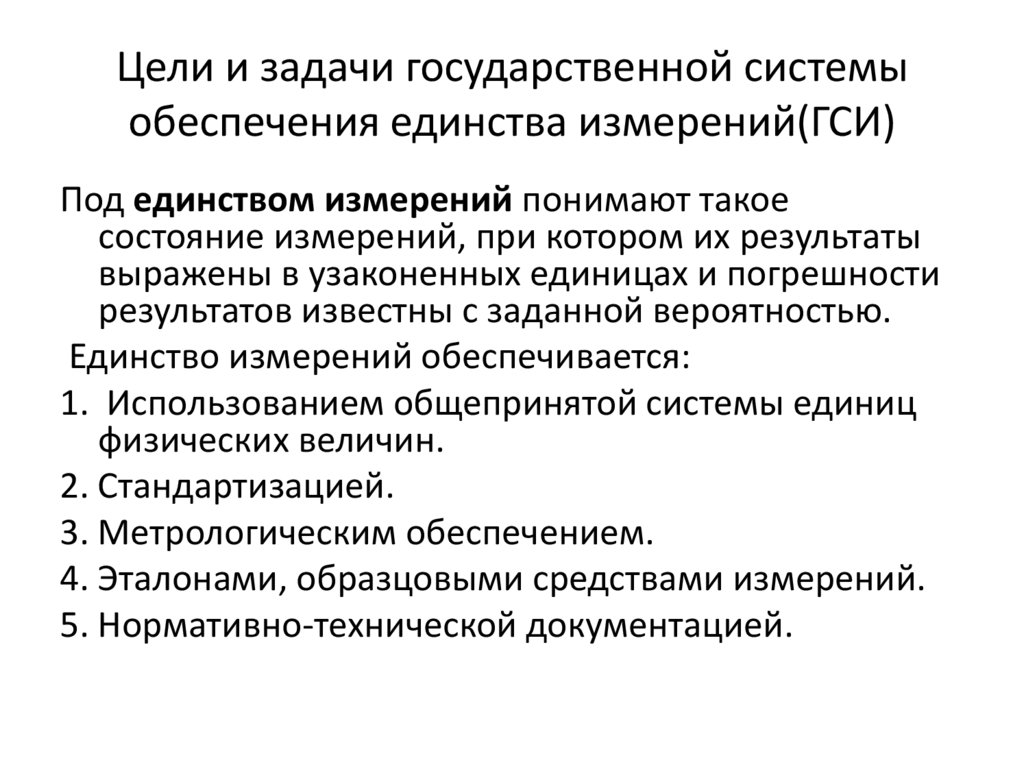

14. Цели и задачи государственной системы обеспечения единства измерений(ГСИ)

Под единством измерений понимают такое
состояние измерений, при котором их результаты
выражены в узаконенных единицах и погрешности
результатов известны с заданной вероятностью.
Единство измерений обеспечивается:
1. Использованием общепринятой системы единиц
физических величин.
2. Стандартизацией.
3. Метрологическим обеспечением.
4. Эталонами, образцовыми средствами измерений.
5. Нормативно-технической документацией.

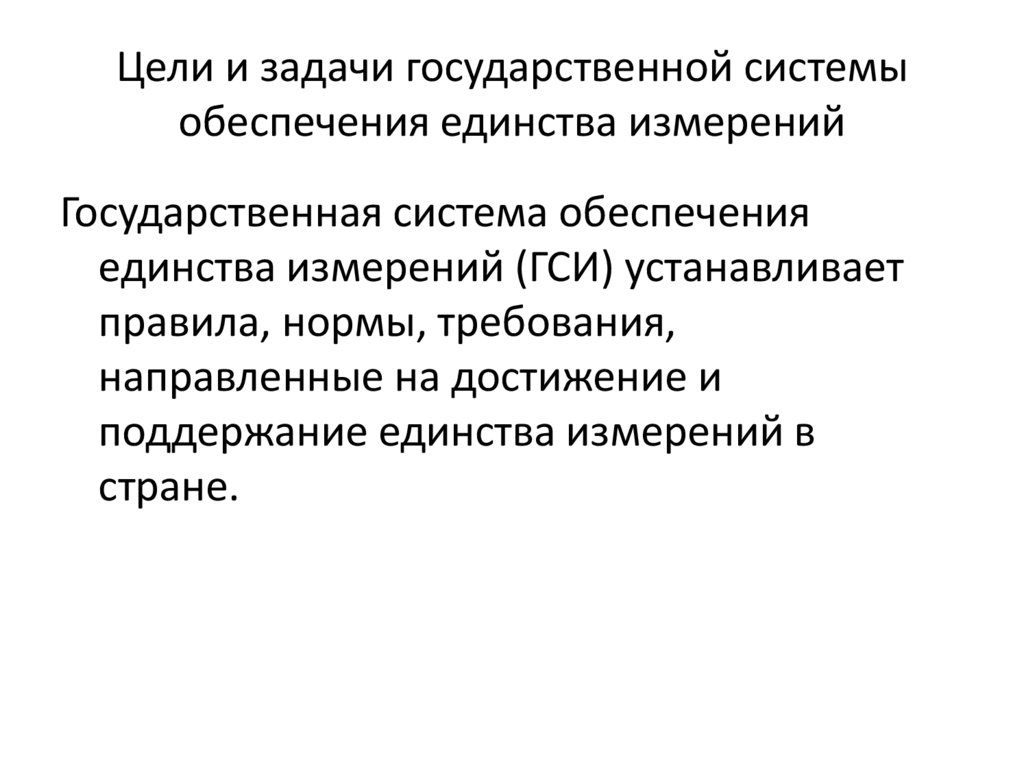

15. Цели и задачи государственной системы обеспечения единства измерений

Государственная система обеспечения
единства измерений (ГСИ) устанавливает
правила, нормы, требования,
направленные на достижение и
поддержание единства измерений в
стране.

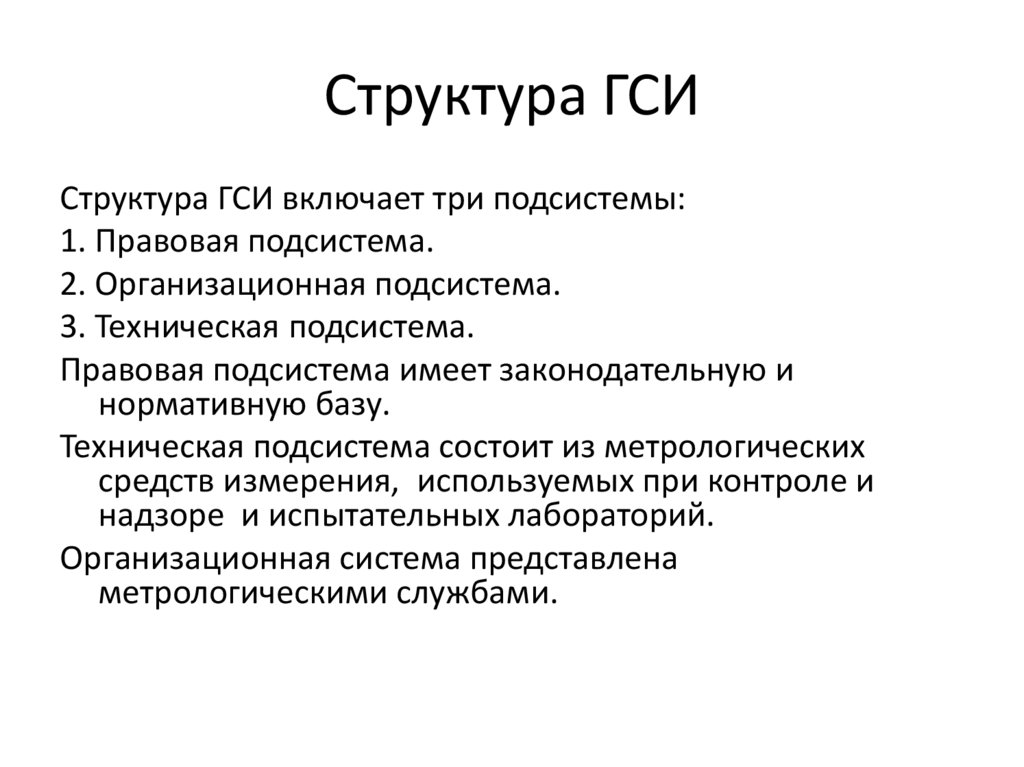

16. Структура ГСИ

Структура ГСИ включает три подсистемы:
1. Правовая подсистема.
2. Организационная подсистема.
3. Техническая подсистема.
Правовая подсистема имеет законодательную и
нормативную базу.
Техническая подсистема состоит из метрологических
средств измерения, используемых при контроле и
надзоре и испытательных лабораторий.
Организационная система представлена
метрологическими службами.

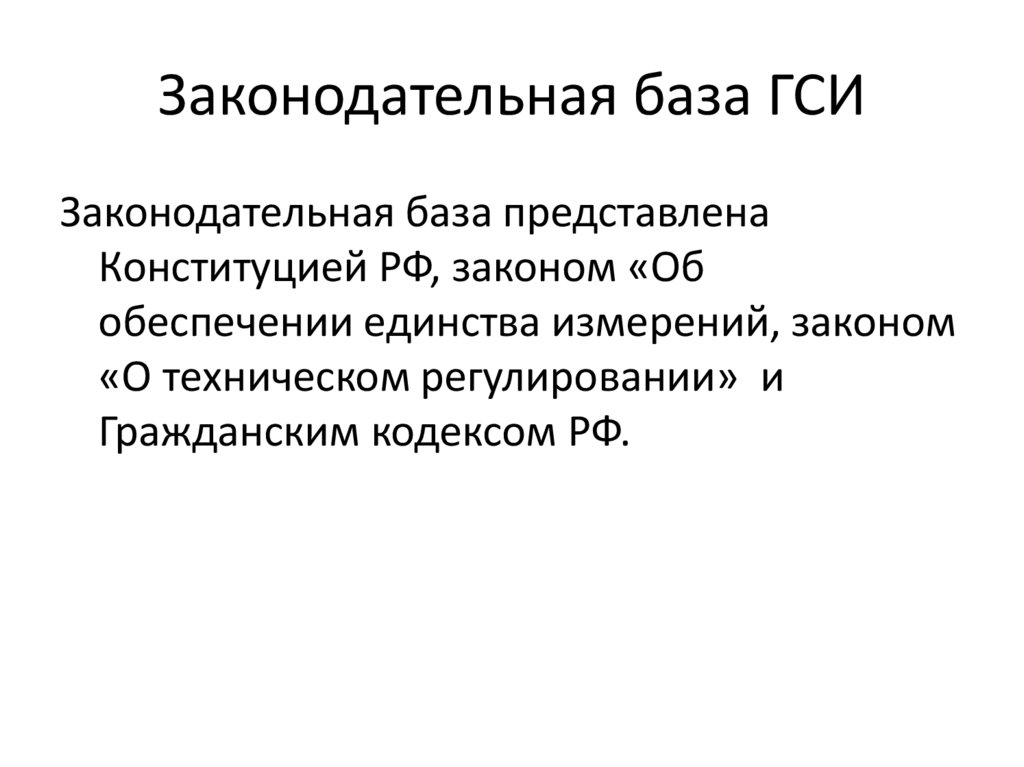

17. Законодательная база ГСИ

Законодательная база представлена
Конституцией РФ, законом «Об
обеспечении единства измерений, законом
«О техническом регулировании» и
Гражданским кодексом РФ.

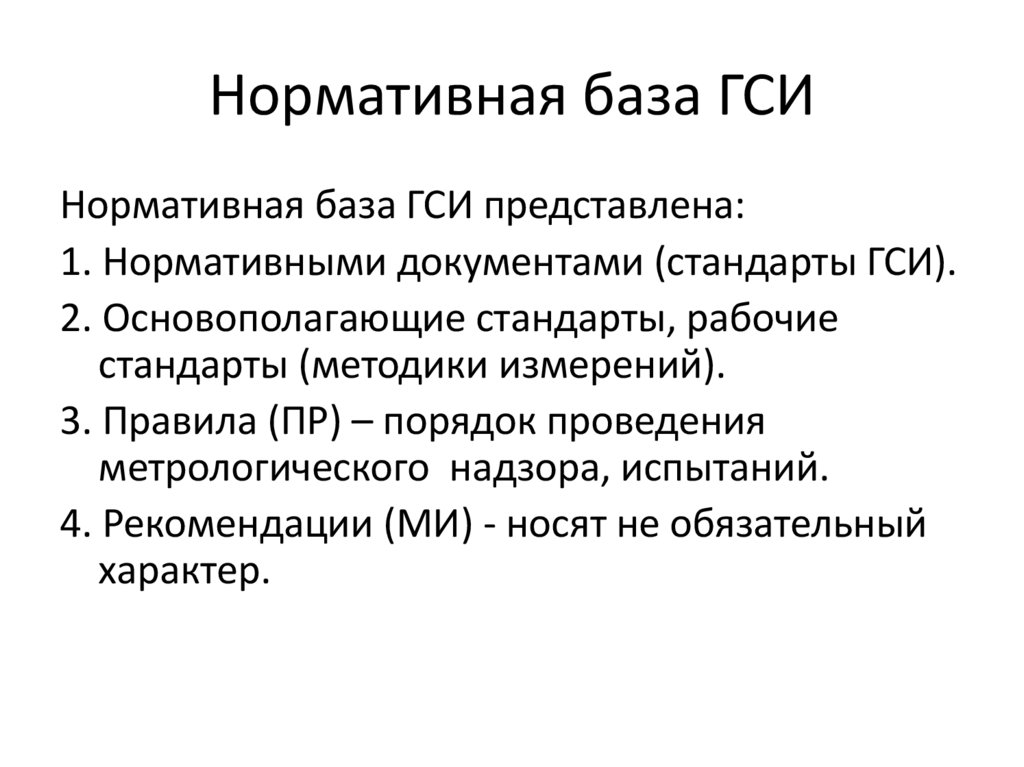

18. Нормативная база ГСИ

Нормативная база ГСИ представлена:
1. Нормативными документами (стандарты ГСИ).
2. Основополагающие стандарты, рабочие
стандарты (методики измерений).
3. Правила (ПР) – порядок проведения
метрологического надзора, испытаний.
4. Рекомендации (МИ) - носят не обязательный
характер.

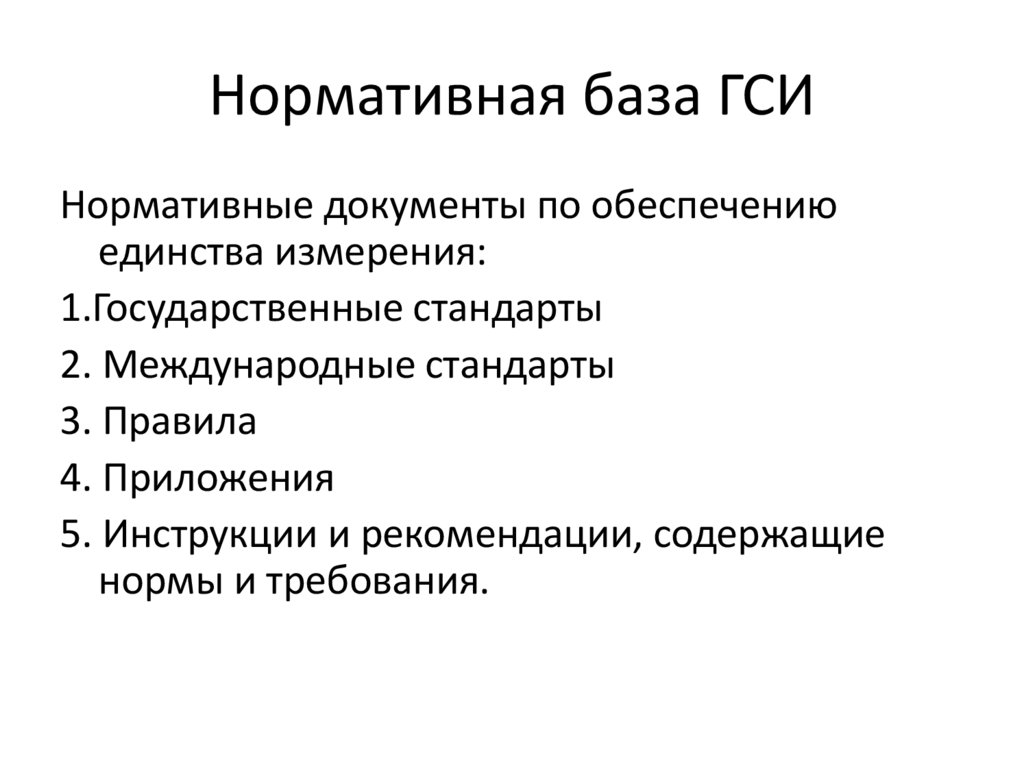

19. Нормативная база ГСИ

Нормативные документы по обеспечению
единства измерения:
1.Государственные стандарты
2. Международные стандарты
3. Правила
4. Приложения
5. Инструкции и рекомендации, содержащие
нормы и требования.

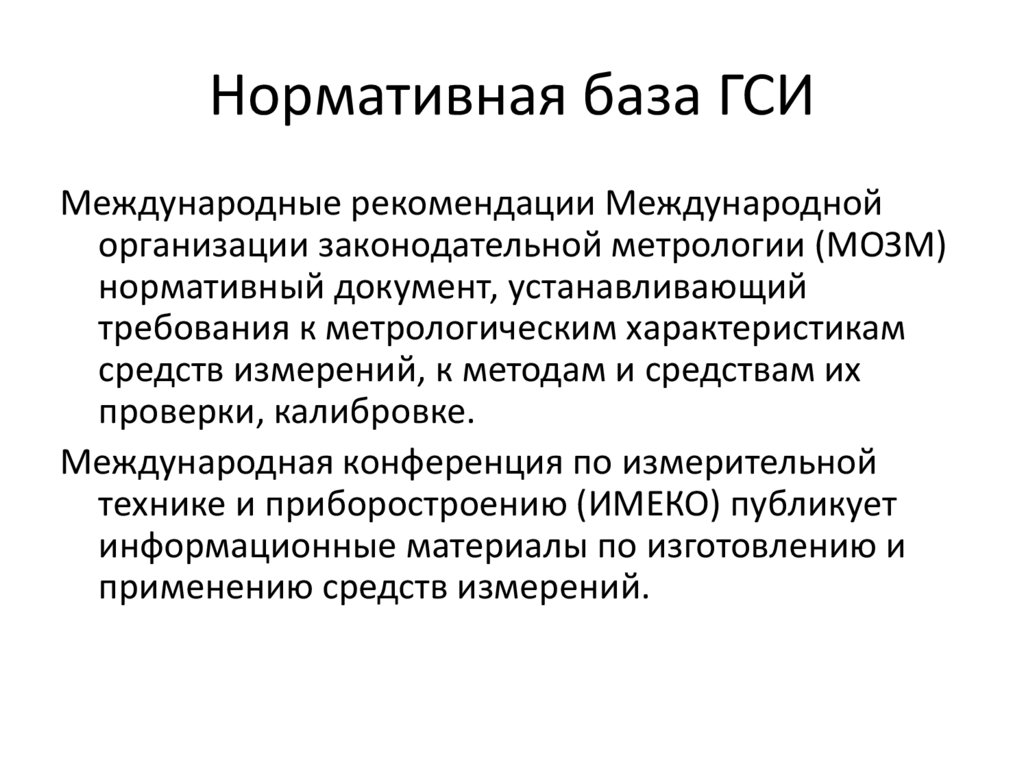

20. Нормативная база ГСИ

Международные рекомендации Международной
организации законодательной метрологии (МОЗМ)
нормативный документ, устанавливающий
требования к метрологическим характеристикам
средств измерений, к методам и средствам их
проверки, калибровке.
Международная конференция по измерительной
технике и приборостроению (ИМЕКО) публикует
информационные материалы по изготовлению и
применению средств измерений.

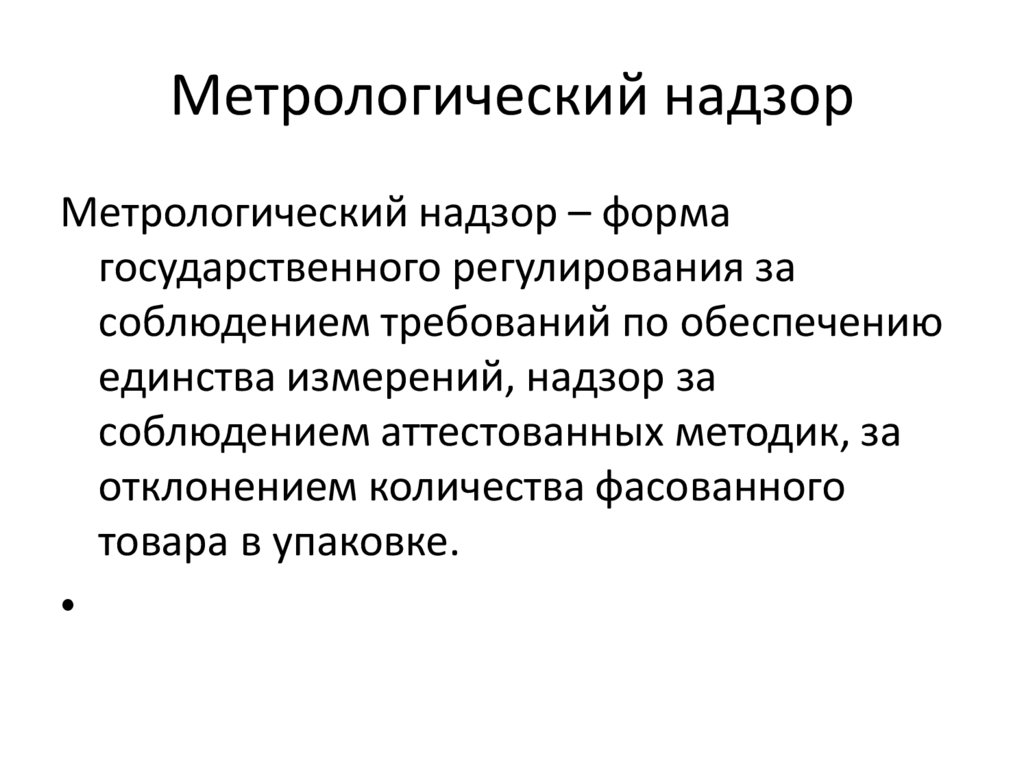

21. Метрологический надзор

Метрологический надзор – форма
государственного регулирования за
соблюдением требований по обеспечению
единства измерений, надзор за
соблюдением аттестованных методик, за
отклонением количества фасованного
товара в упаковке.

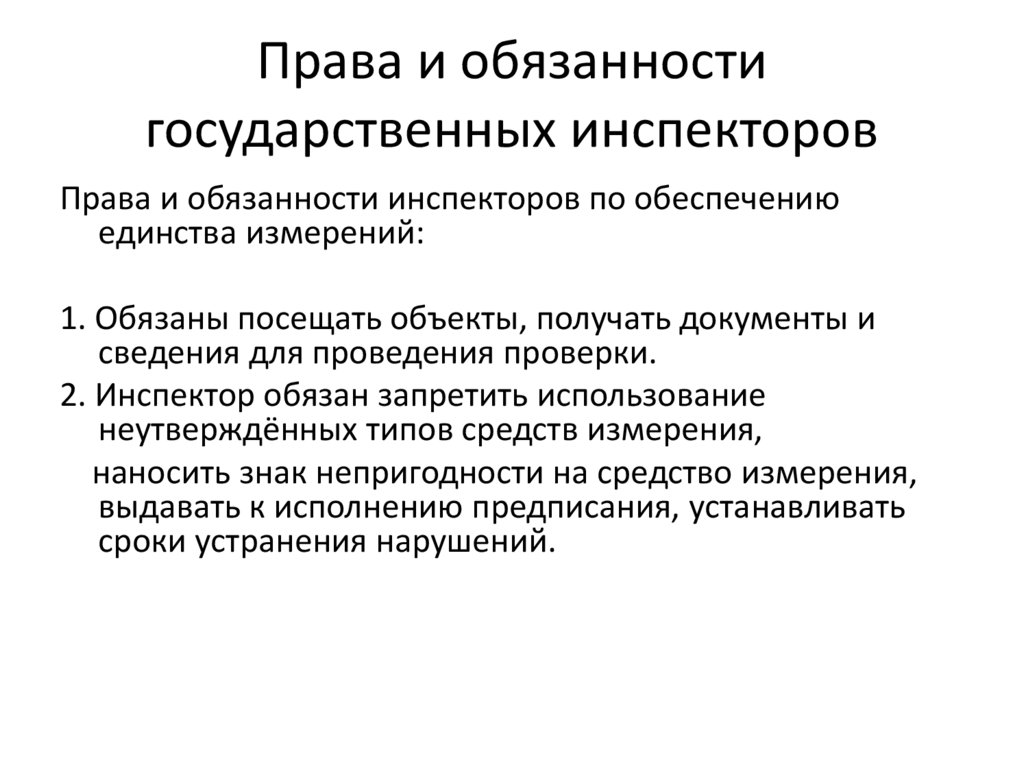

22. Права и обязанности государственных инспекторов

Права и обязанности инспекторов по обеспечению
единства измерений:
1. Обязаны посещать объекты, получать документы и
сведения для проведения проверки.
2. Инспектор обязан запретить использование
неутверждённых типов средств измерения,
наносить знак непригодности на средство измерения,
выдавать к исполнению предписания, устанавливать
сроки устранения нарушений.

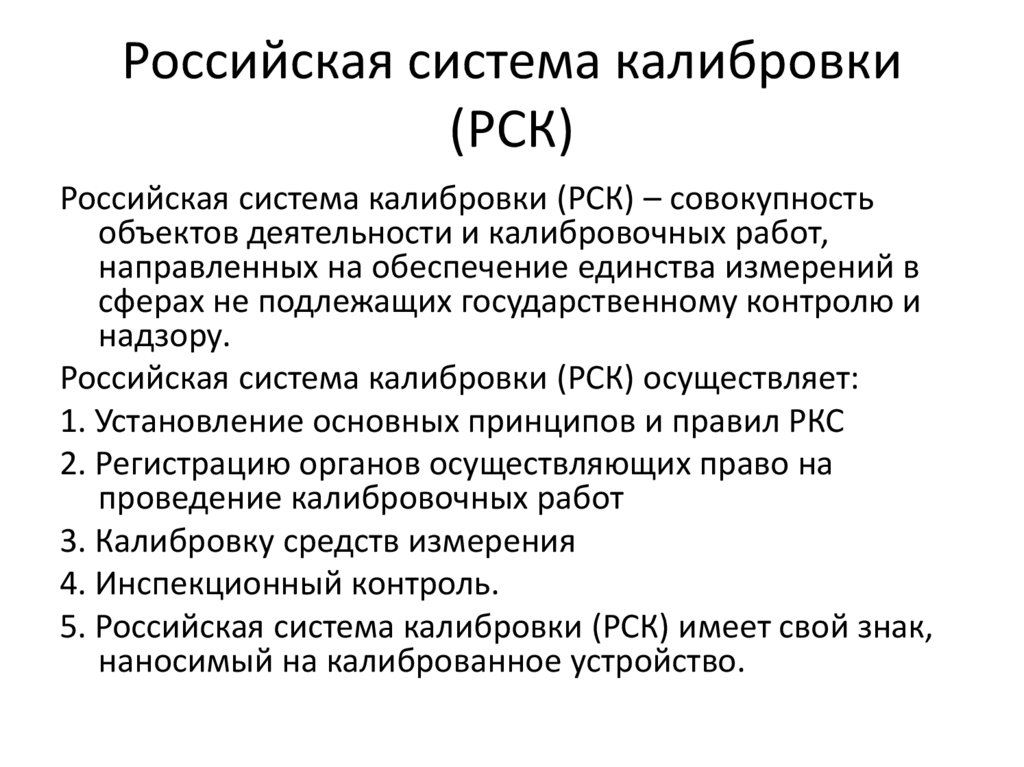

23. Российская система калибровки (РСК)

Российская система калибровки (РСК) – совокупность
объектов деятельности и калибровочных работ,
направленных на обеспечение единства измерений в
сферах не подлежащих государственному контролю и
надзору.
Российская система калибровки (РСК) осуществляет:
1. Установление основных принципов и правил РКС
2. Регистрацию органов осуществляющих право на
проведение калибровочных работ
3. Калибровку средств измерения
4. Инспекционный контроль.
5. Российская система калибровки (РСК) имеет свой знак,
наносимый на калиброванное устройство.
