Системы промышленной связи и технологической безопасности

1.

СИСТЕМЫ ПРОМЫШЛЕННОЙ СВЯЗИ
И ТЕХНОЛОГИЧЕСКОЙ БЕЗОПАСНОСТИ
www.git-holding.ru

2.

СИСТЕМЫ ПРОМЫШЛЕННОЙ СВЯЗИ
И ТЕХНОЛОГИЧЕСКОЙ БЕЗОПАСНОСТИ
20 лет
Более
опыта работы
на промышленных объектах России и СНГ
ПРЕИМУЩЕСТВА
ДЛЯ НАШИХ ЗАКАЗЧИКОВ:
Прогрессивные технологии и ноу-хау от ведущих мировых производителей
Инновационные системы, разработанные командой высококвалифицированных инженеров
отдела НИОКР
Высокая надежность, функциональность и качество решений для тяжелых условий
эксплуатации
Разработка индивидуальных решений под требования Заказчика
Сопровождение каждого проекта от разработки до внедрения, сервисной поддержки и
модернизации
Гарантийное и послегарантийное обслуживание, круглосуточная сервисная поддержка
www.git-holding.ru

3.

GIT-COMM
Система оперативнотехнологической громкоговорящей
связи и оповещения
8
www.git-holding.ru
3

4.

GIT-COMM
Системы связи и безопасности ориентированные на решение наиболее
ответственных задач промышленных и инфраструктурных предприятий
Нефть и газ
Химия и фармацевтика
Максимальная безопасность людей и
оборудования
Высочайший приоритет безопасности и
надежности связи
Энергетика и коммунальное
хозяйство
Транспорт и другое
Гибкость и высокая надежность решений
9
Металлургия и горнодобывающая отрасли
Надежная и быстрая технологическая связь
Совмещение нескольких систем в одном
решении
www.git-holding.ru
4

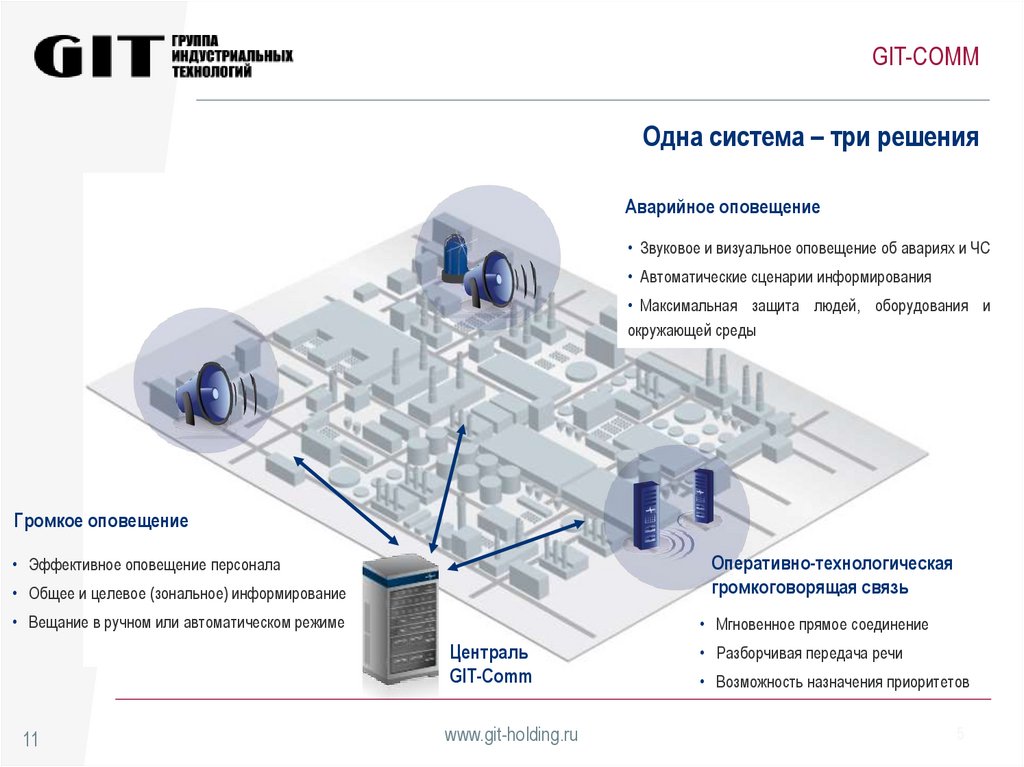

5.

GIT-COMM
Одна система – три решения
Аварийное оповещение
• Звуковое и визуальное оповещение об авариях и ЧС
• Автоматические сценарии информирования
• Максимальная защита людей, оборудования и
окружающей среды
Громкое оповещение
• Общее и целевое (зональное) информирование
Оперативно-технологическая
громкоговорящая связь
• Вещание в ручном или автоматическом режиме
• Мгновенное прямое соединение
• Эффективное оповещение персонала
Централь
GIT-Comm
11
www.git-holding.ru
• Разборчивая передача речи
• Возможность назначения приоритетов
5

6.

GIT-COMM

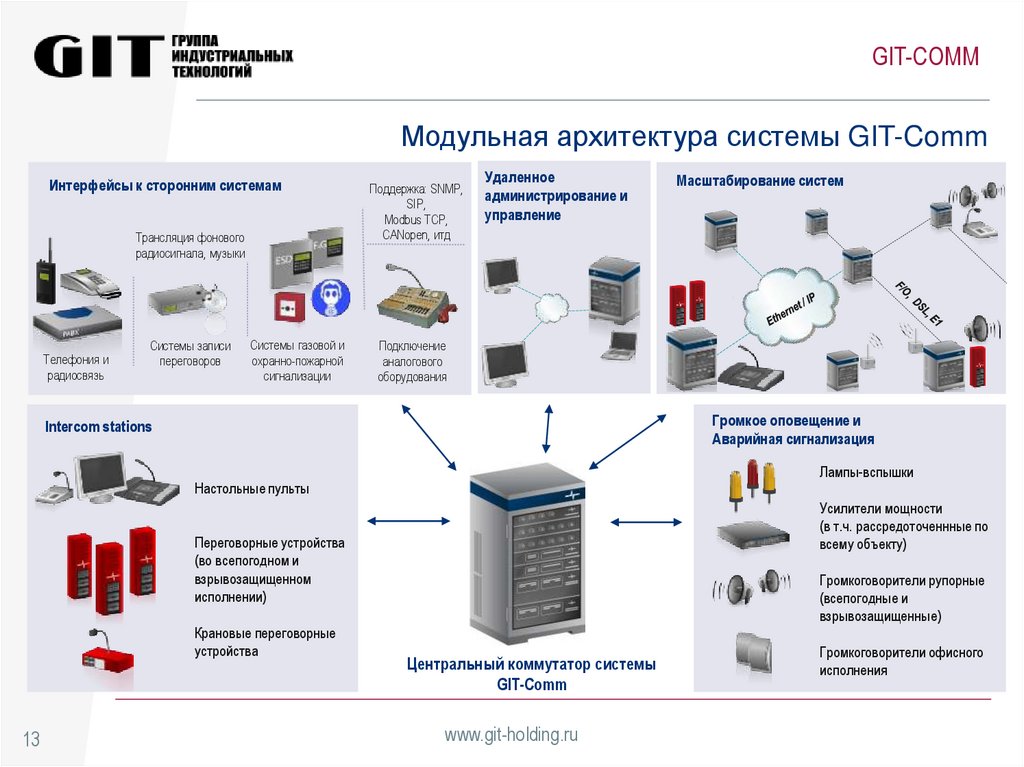

Модульная архитектура системы GIT-Comm
Интерфейсы к сторонним системам
Трансляция фонового
радиосигнала, музыки
Телефония и
радиосвязь
Системы записи
переговоров
Системы газовой и
охранно-пожарной
сигнализации
Поддержка: SNMP,
SIP,
Modbus TCP,
CANopen, итд
Удаленное
администрирование и
управление
Подключение
аналогового
оборудования
Громкое оповещение и
Аварийная сигнализация
Intercom stations
Лампы-вспышки
Настольные пульты
Усилители мощности
(в т.ч. рассредоточеннные по
всему объекту)
Переговорные устройства
(во всепогодном и
взрывозащищенном
исполнении)
Крановые переговорные
устройства
13
Масштабирование систем
Громкоговорители рупорные
(всепогодные и
взрывозащищенные)
Центральный коммутатор системы
GIT-Comm
www.git-holding.ru
Громкоговорители офисного
исполнения

7.

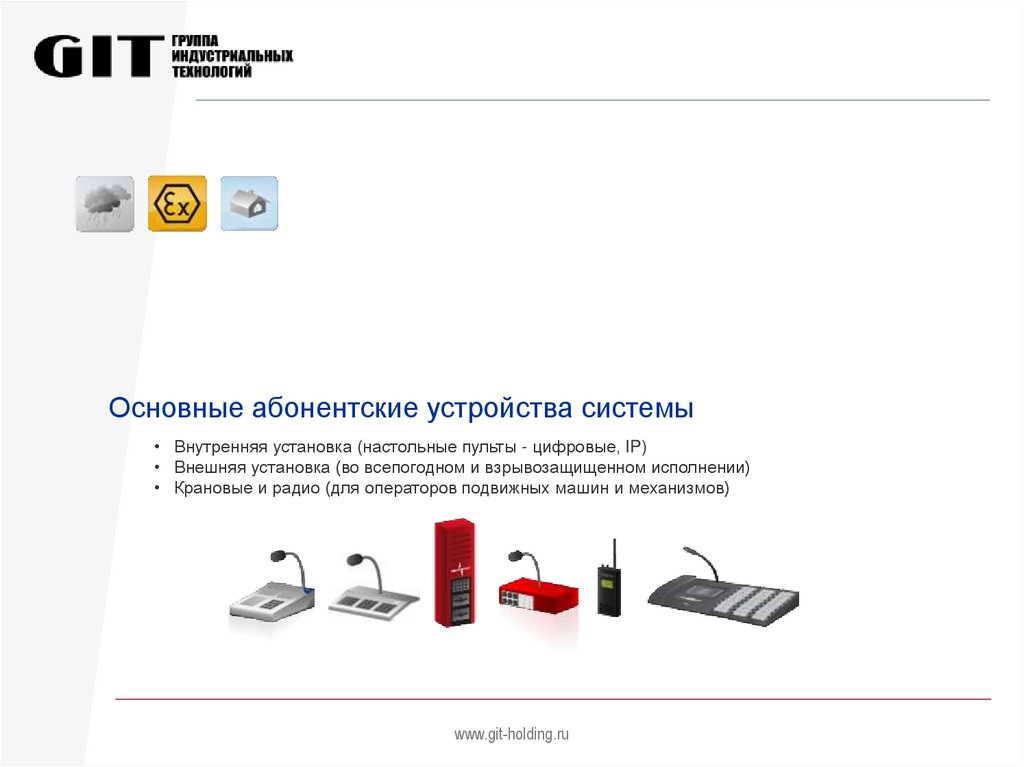

Основные абонентские устройства системы
• Внутренняя установка (настольные пульты - цифровые, IP)
• Внешняя установка (во всепогодном и взрывозащищенном исполнении)
• Крановые и радио (для операторов подвижных машин и механизмов)
www.git-holding.ru

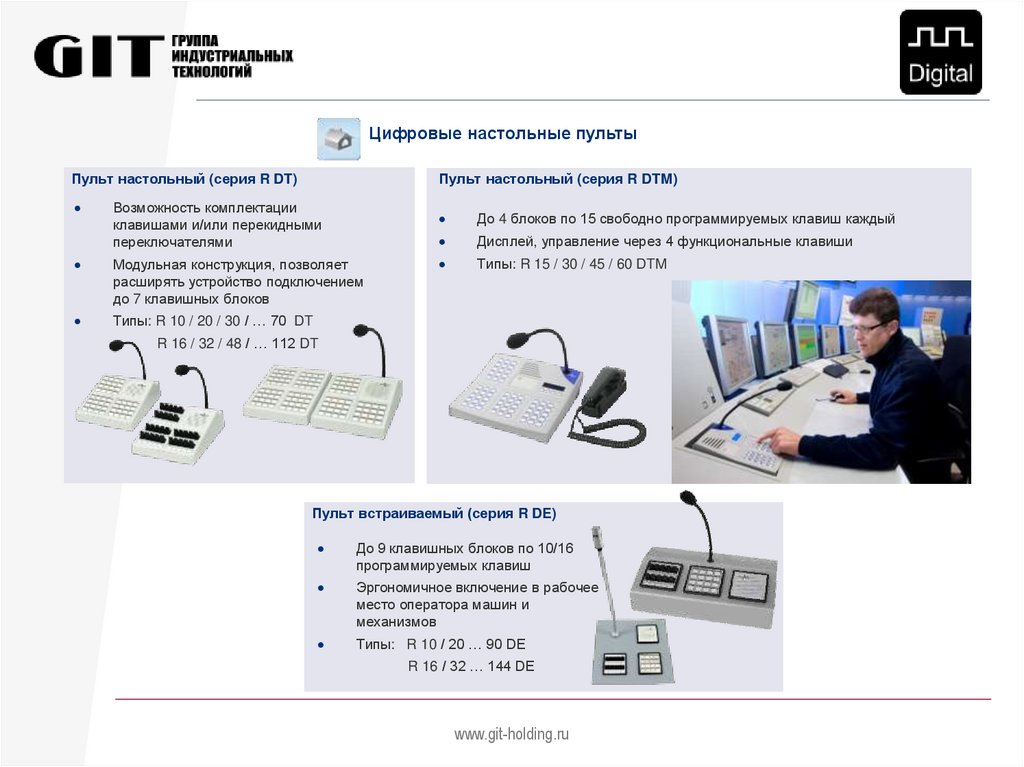

8.

Цифровые настольные пульты
Пульт настольный (серия R DT)
Пульт настольный (серия R DTM)
Возможность комплектации
клавишами и/или перекидными
переключателями
Модульная конструкция, позволяет
расширять устройство подключением
до 7 клавишных блоков
Типы: R 10 / 20 / 30 / … 70 DT
До 4 блоков по 15 свободно программируемых клавиш каждый
Дисплей, управление через 4 функциональные клавиши
Типы: R 15 / 30 / 45 / 60 DTM
R 16 / 32 / 48 / … 112 DT
Пульт встраиваемый (серия R DE)
До 9 клавишных блоков по 10/16
программируемых клавиш
Эргономичное включение в рабочее
место оператора машин и
механизмов
Типы: R 10 / 20 … 90 DE
R 16 / 32 … 144 DE
www.git-holding.ru

9.

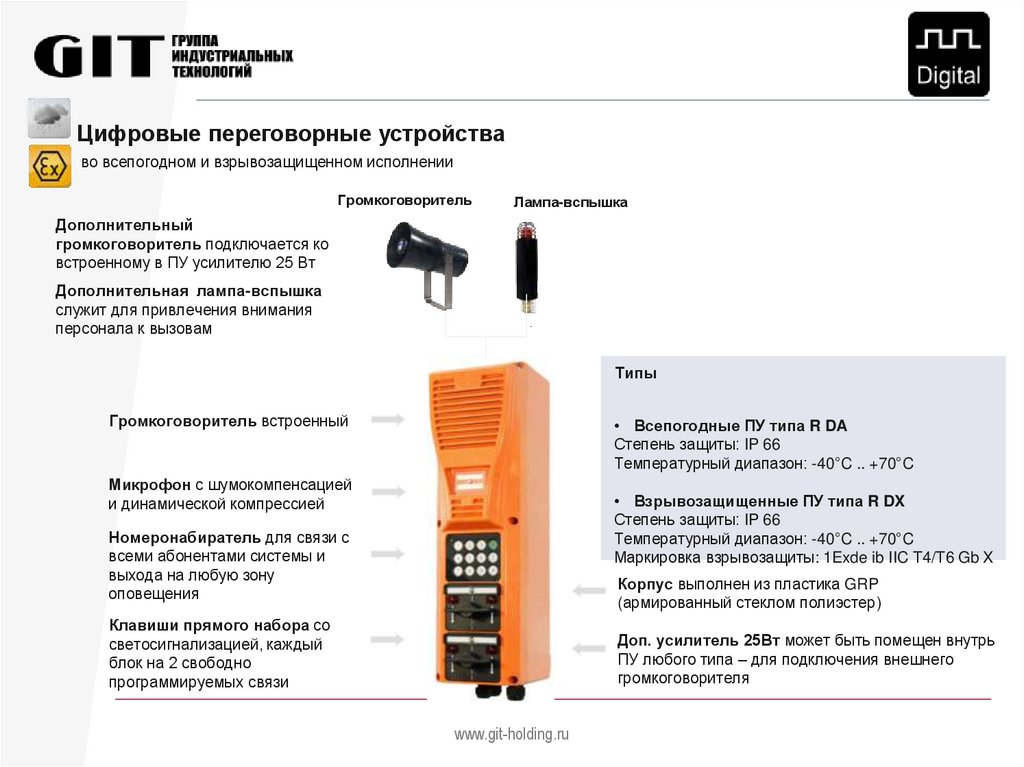

Цифровые переговорные устройства
во всепогодном и взрывозащищенном исполнении
Громкоговоритель
Лампа-вспышка
Дополнительный
громкоговоритель подключается ко
встроенному в ПУ усилителю 25 Вт
Дополнительная лампа-вспышка
служит для привлечения внимания
персонала к вызовам
Типы
Громкоговоритель встроенный
• Всепогодные ПУ типа R DA
Степень защиты: IP 66
Температурный диапазон: -40°C .. +70°C
Микрофон с шумокомпенсацией
и динамической компрессией
• Взрывозащищенные ПУ типа R DX
Степень защиты: IP 66
Температурный диапазон: -40°C .. +70°C
Маркировка взрывозащиты: 1Exde ib IIC T4/T6 Gb X
Номеронабиратель для связи с
всеми абонентами системы и
выхода на любую зону
оповещения
Корпус выполнен из пластика GRP
(армированный стеклом полиэстер)
Клавиши прямого набора со
светосигнализацией, каждый
блок на 2 свободно
программируемых связи
Доп. усилитель 25Вт может быть помещен внутрь
ПУ любого типа – для подключения внешнего
громкоговорителя
www.git-holding.ru

10.

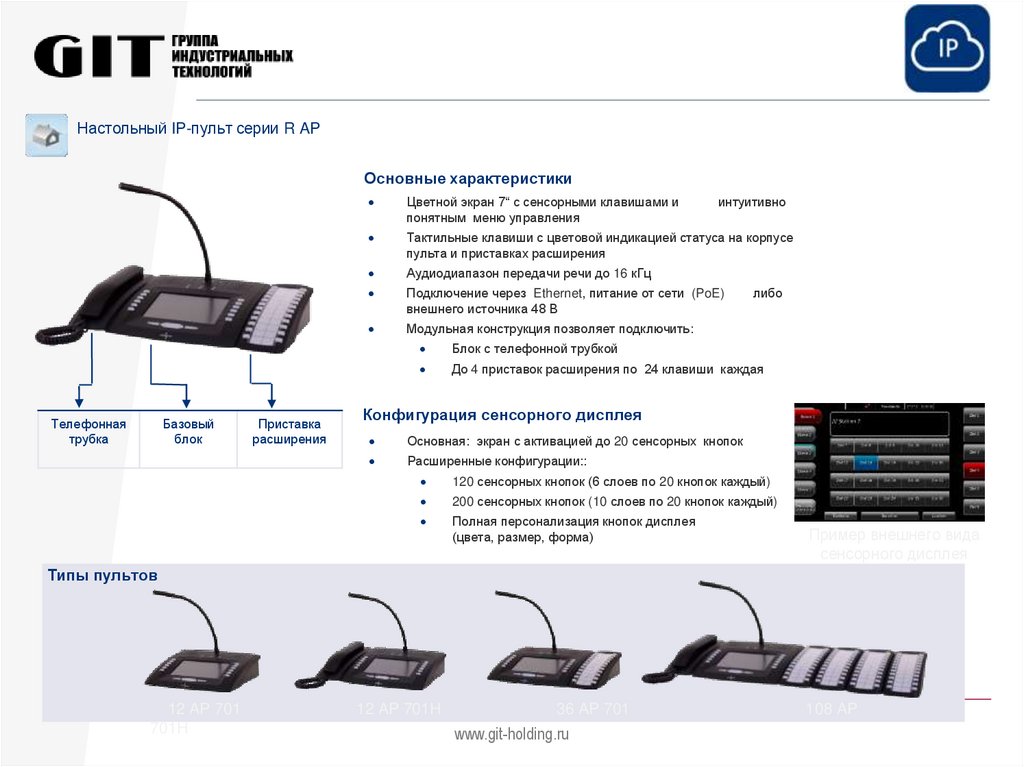

Настольный IP-пульт серии R AP
Основные характеристики
Телефонная
трубка
Базовый
блок
Приставка
расширения
Цветной экран 7“ с сенсорными клавишами и
понятным меню управления
Тактильные клавиши с цветовой индикацией статуса на корпусе
пульта и приставках расширения
Аудиодиапазон передачи речи до 16 кГц
Подключение через Ethernet, питание от сети (PoE)
внешнего источника 48 В
Модульная конструкция позволяет подключить:
интуитивно
либо
Блок с телефонной трубкой
До 4 приставок расширения по 24 клавиши каждая
Конфигурация сенсорного дисплея
Основная: экран с активацией до 20 сенсорных кнопок
Расширенные конфигурации::
120 сенсорных кнопок (6 слоев по 20 кнопок каждый)
200 сенсорных кнопок (10 слоев по 20 кнопок каждый)
Полная персонализация кнопок дисплея
(цвета, размер, форма)
Пример внешнего вида
сенсорного дисплея
Типы пультов
12 AP 701
701H
12 AP 701H
36 AP 701
www.git-holding.ru
108 AP

11.

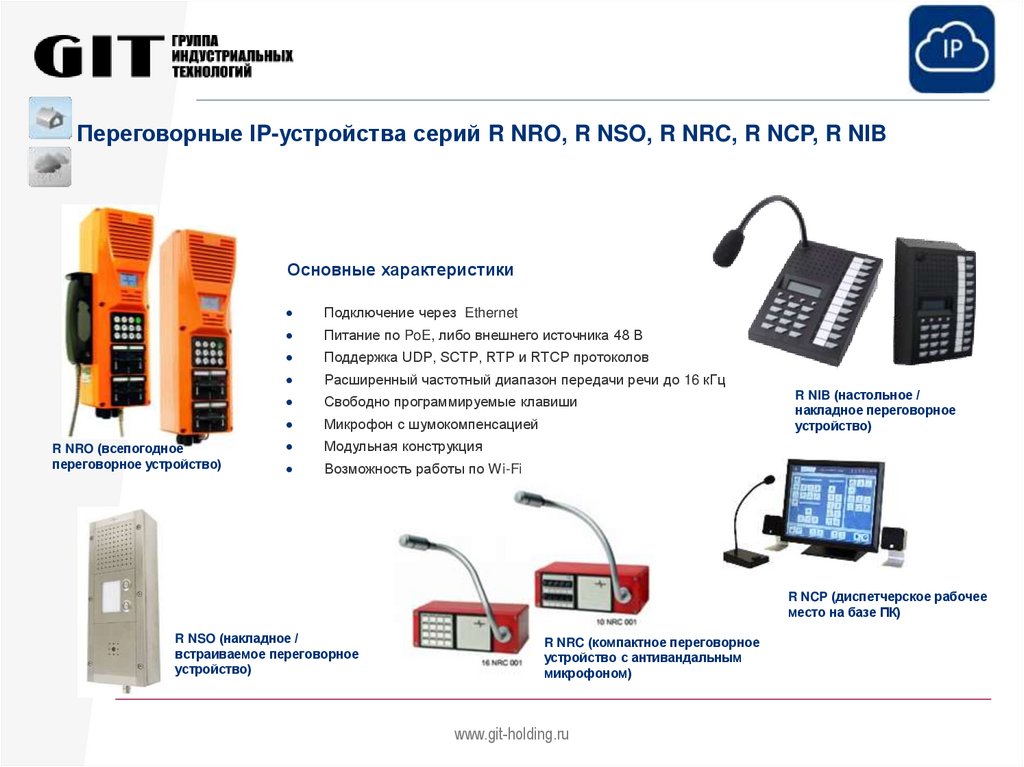

Переговорные IP-устройства серий R NRO, R NSO, R NRC, R NCP, R NIB
Основные характеристики
R NRO (всепогодное
переговорное устройство)
Подключение через Ethernet
Питание по PoE, либо внешнего источника 48 В
Поддержка UDP, SCTP, RTP и RTCP протоколов
Расширенный частотный диапазон передачи речи до 16 кГц
Свободно программируемые клавиши
Микрофон с шумокомпенсацией
Модульная конструкция
Возможность работы по Wi-Fi
R NIB (настольное /
накладное переговорное
устройство)
R NCP (диспетчерское рабочее
место на базе ПК)
R NSO (накладное /
встраиваемое переговорное
устройство)
R NRC (компактное переговорное
устройство с антивандальным
микрофоном)
www.git-holding.ru

12.

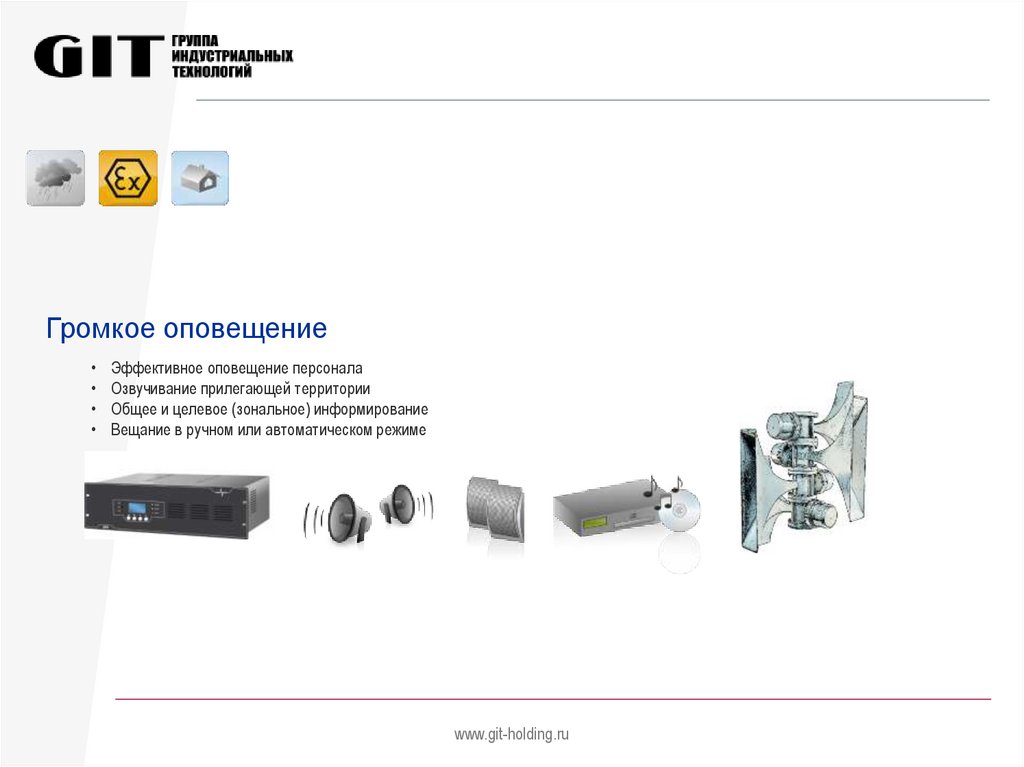

Громкое оповещение
Эффективное оповещение персонала
Озвучивание прилегающей территории
Общее и целевое (зональное) информирование
Вещание в ручном или автоматическом режиме
www.git-holding.ru

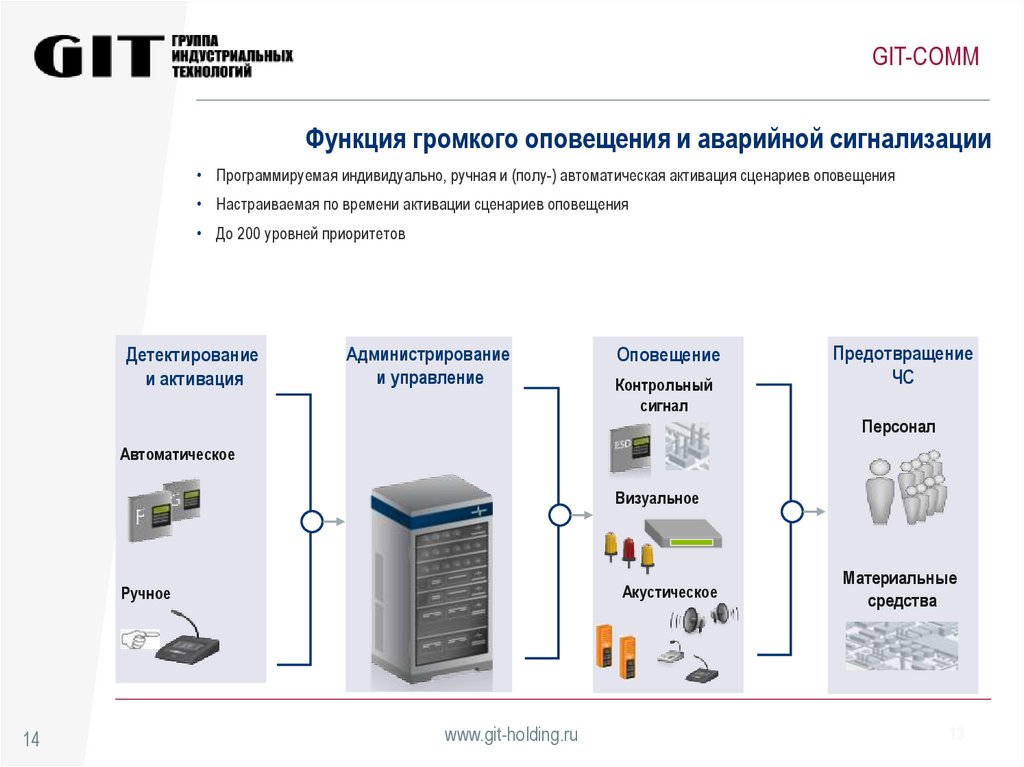

13.

GIT-COMM
Функция громкого оповещения и аварийной сигнализации
• Программируемая индивидуально, ручная и (полу-) автоматическая активация сценариев оповещения
• Настраиваемая по времени активации сценариев оповещения
• До 200 уровней приоритетов
Детектирование
и активация
Администрирование
и управление
Оповещение
Контрольный
сигнал
Предотвращение
ЧС
Персонал
Автоматическое
Визуальное
Акустическое
Ручное
14
www.git-holding.ru
Материальные
средства
13

14.

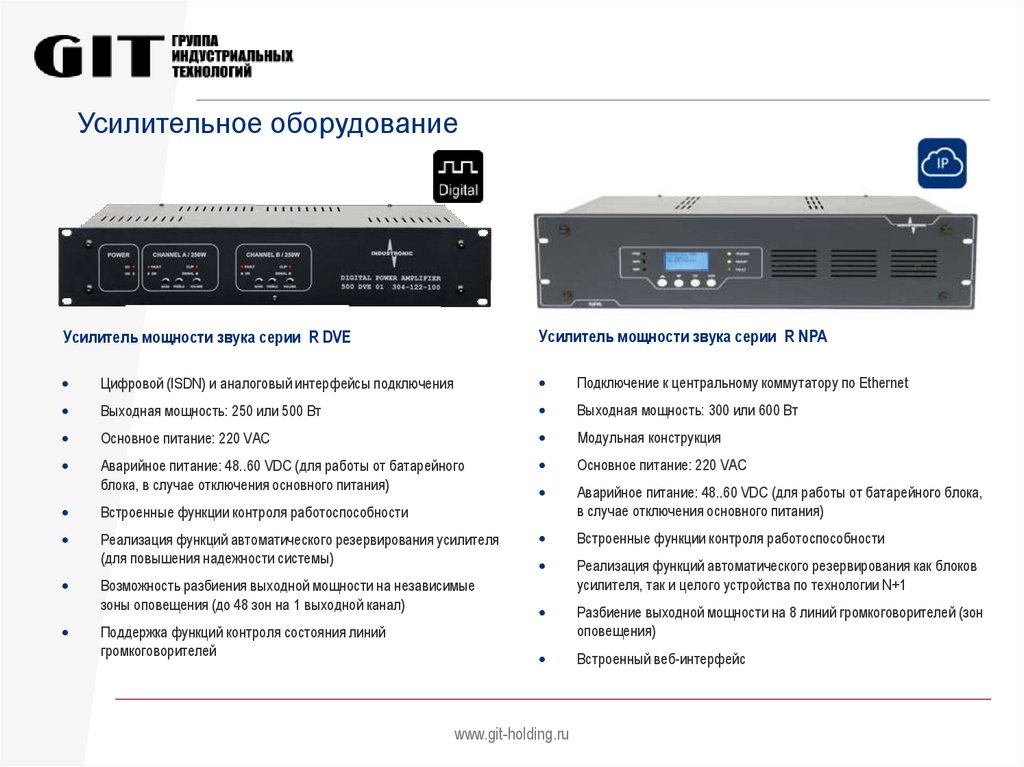

Усилительное оборудование
Усилитель мощности звука серии R DVE
Усилитель мощности звука серии R NPA
Цифровой (ISDN) и аналоговый интерфейсы подключения
Подключение к центральному коммутатору по Ethernet
Выходная мощность: 250 или 500 Вт
Выходная мощность: 300 или 600 Вт
Основное питание: 220 VAC
Модульная конструкция
Аварийное питание: 48..60 VDC (для работы от батарейного
блока, в случае отключения основного питания)
Основное питание: 220 VAC
Встроенные функции контроля работоспособности
Аварийное питание: 48..60 VDC (для работы от батарейного блока,
в случае отключения основного питания)
Реализация функций автоматического резервирования усилителя
(для повышения надежности системы)
Встроенные функции контроля работоспособности
Возможность разбиения выходной мощности на независимые
зоны оповещения (до 48 зон на 1 выходной канал)
Реализация функций автоматического резервирования как блоков
усилителя, так и целого устройства по технологии N+1
Поддержка функций контроля состояния линий
громкоговорителей
Разбиение выходной мощности на 8 линий громкоговорителей (зон
оповещения)
Встроенный веб-интерфейс
www.git-holding.ru

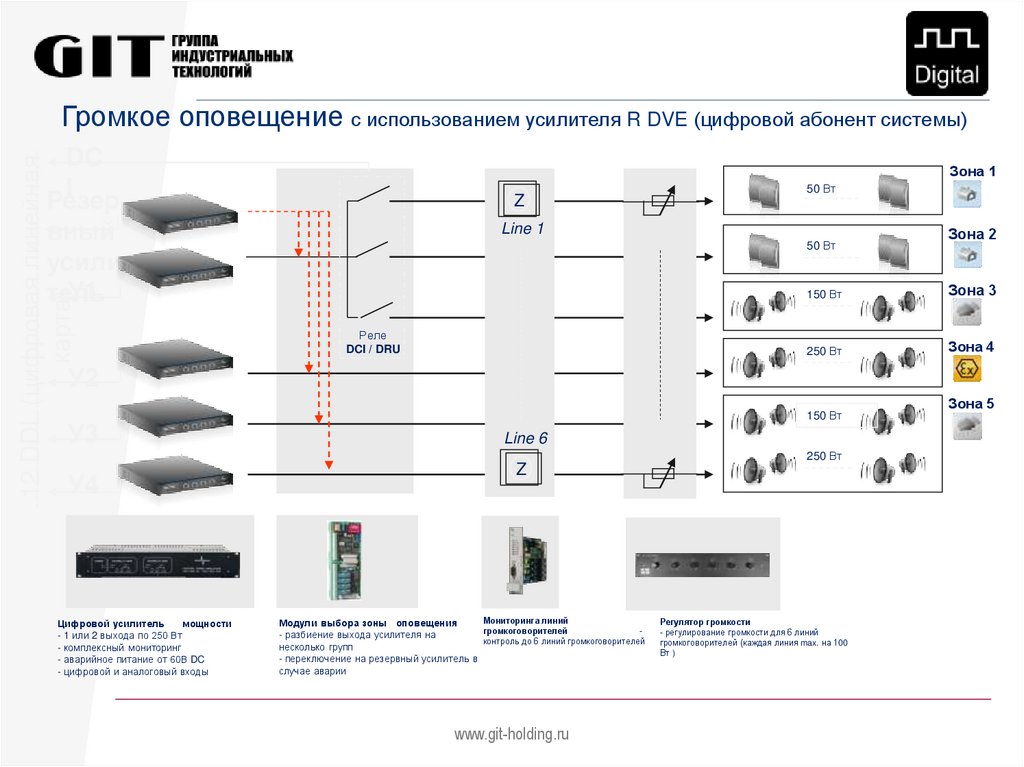

15.

Громкое оповещение с использованием усилителя R DVE (цифровой абонент системы)
12 DDL (цифровая линейная
карта)
DC
I
Резер
Зона 1
Z
вный
усили
У1
тель
50 Вт
Line 1
50 Вт
Реле
DCI / DRU
Зона 2
150 Вт
Зона 3
250 Вт
Зона 4
У2
У3
У4
Цифровой усилитель
мощности
- 1 или 2 выхода по 250 Вт
- комплексный мониторинг
- аварийное питание от 60В DC
- цифровой и аналоговый входы
150 Вт
Line 6
250 Вт
Z
Мониторинга линий
Модули выбора зоны оповещения
громкоговорителей
- разбиение выхода усилителя на
контроль до 6 линий громкоговорителей
несколько групп
- переключение на резервный усилитель в
случае аварии
www.git-holding.ru
Регулятор громкости
- регулирование громкости для 6 линий
громкоговорителей (каждая линия max. на 100
Вт )
Зона 5

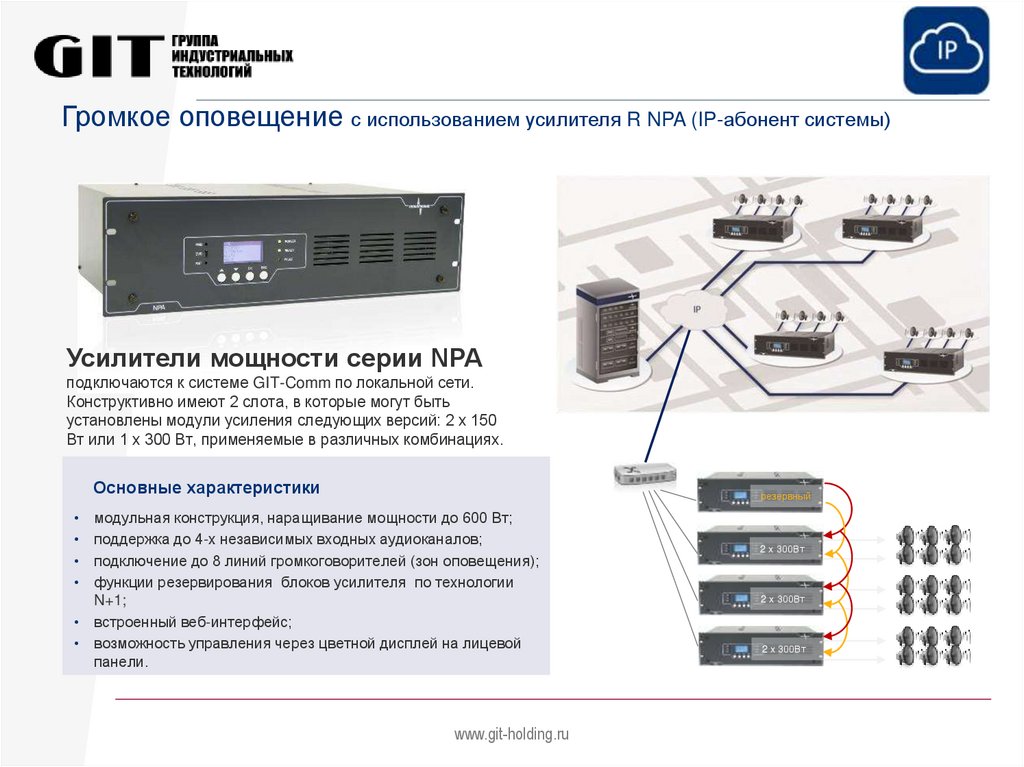

16.

Громкое оповещение с использованием усилителя R NPA (IP-абонент системы)
Усилители мощности серии NPA
подключаются к системе GIT-Comm по локальной сети.
Конструктивно имеют 2 слота, в которые могут быть
установлены модули усиления следующих версий: 2 х 150
Вт или 1 x 300 Вт, применяемые в различных комбинациях.
Основные характеристики
резервный
модульная конструкция, наращивание мощности до 600 Вт;
поддержка до 4-х независимых входных аудиоканалов;
подключение до 8 линий громкоговорителей (зон оповещения);
функции резервирования блоков усилителя по технологии
N+1;
• встроенный веб-интерфейс;
• возможность управления через цветной дисплей на лицевой
панели.
www.git-holding.ru
2 x 300Вт
2 x 300Вт
2 x 300Вт

17.

НАДЕЖНОСТЬ И БЕЗОПАСНОСТЬ СИСТЕМЫ
• Мониторинг состояния компонентов
• Концепции резервирования
www.git-holding.ru

18.

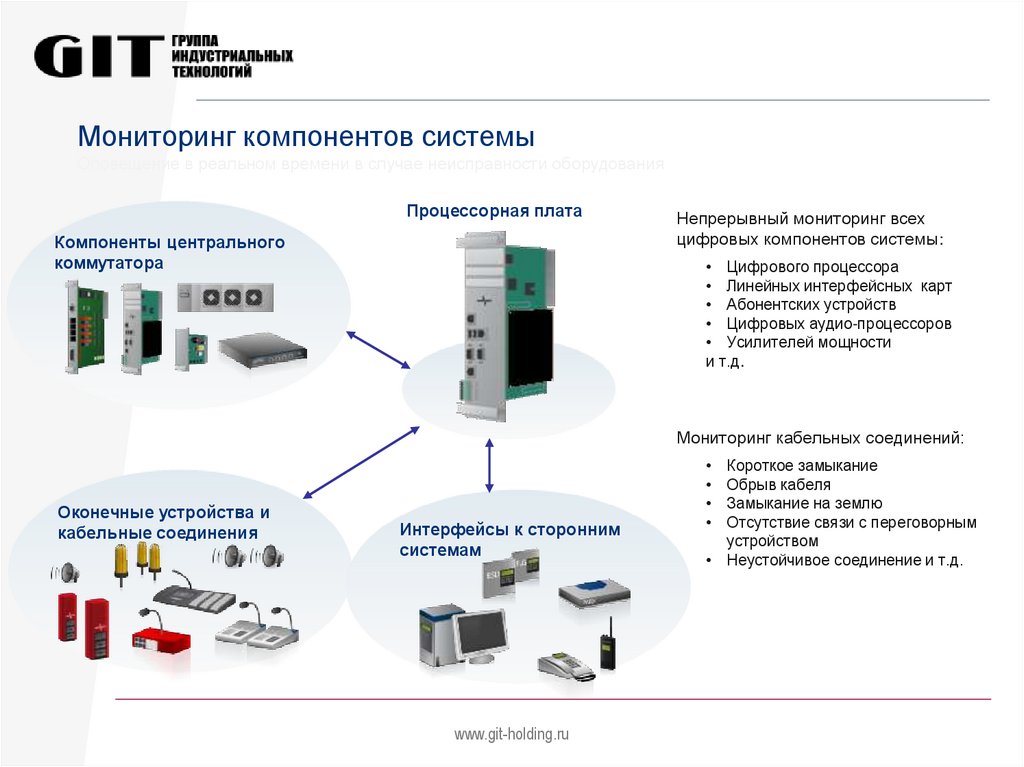

Мониторинг компонентов системы
Оповещение в реальном времени в случае неисправности оборудования
Процессорная плата
Компоненты центрального
коммутатора
Непрерывный мониторинг всех
цифровых компонентов системы:
• Цифрового процессора
• Линейных интерфейсных карт
• Абонентских устройств
• Цифровых аудио-процессоров
• Усилителей мощности
и т.д.
Мониторинг кабельных соединений:
Оконечные устройства и
кабельные соединения
Интерфейсы к сторонним
системам
www.git-holding.ru
Короткое замыкание
Обрыв кабеля
Замыкание на землю
Отсутствие связи с переговорным
устройством
• Неустойчивое соединение и т.д.

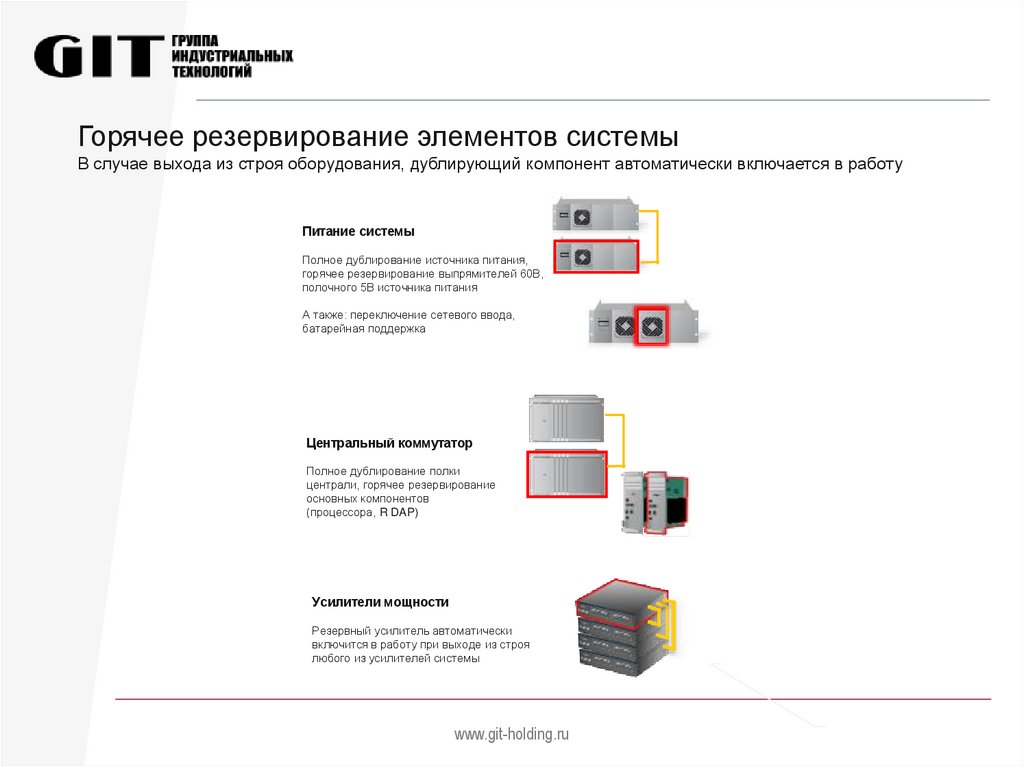

19.

Горячее резервирование элементов системы
В случае выхода из строя оборудования, дублирующий компонент автоматически включается в работу
Питание системы
Полное дублирование источника питания,
горячее резервирование выпрямителей 60В,
полочного 5В источника питания
А также: переключение сетевого ввода,
батарейная поддержка
Центральный коммутатор
Полное дублирование полки
централи, горячее резервирование
основных компонентов
(процессора, R DAP)
Усилители мощности
Резервный усилитель автоматически
включится в работу при выходе из строя
любого из усилителей системы
www.git-holding.ru

20.

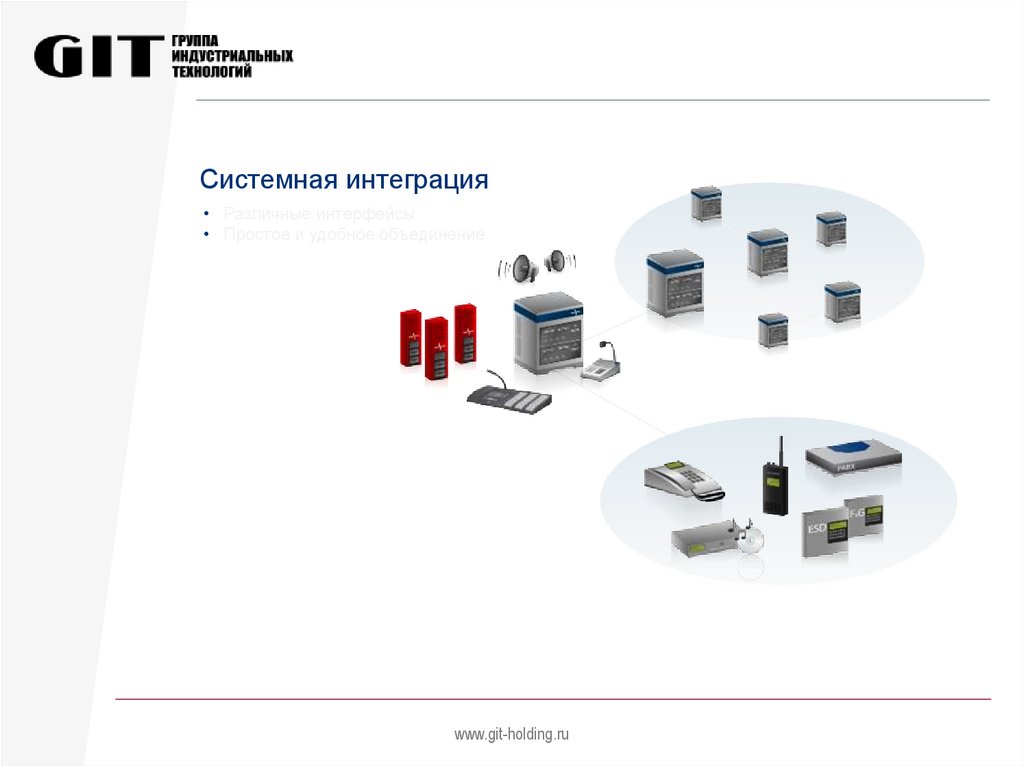

Системная интеграция
• Различные интерфейсы
• Простое и удобное объединение
www.git-holding.ru

21.

GIT-COMM

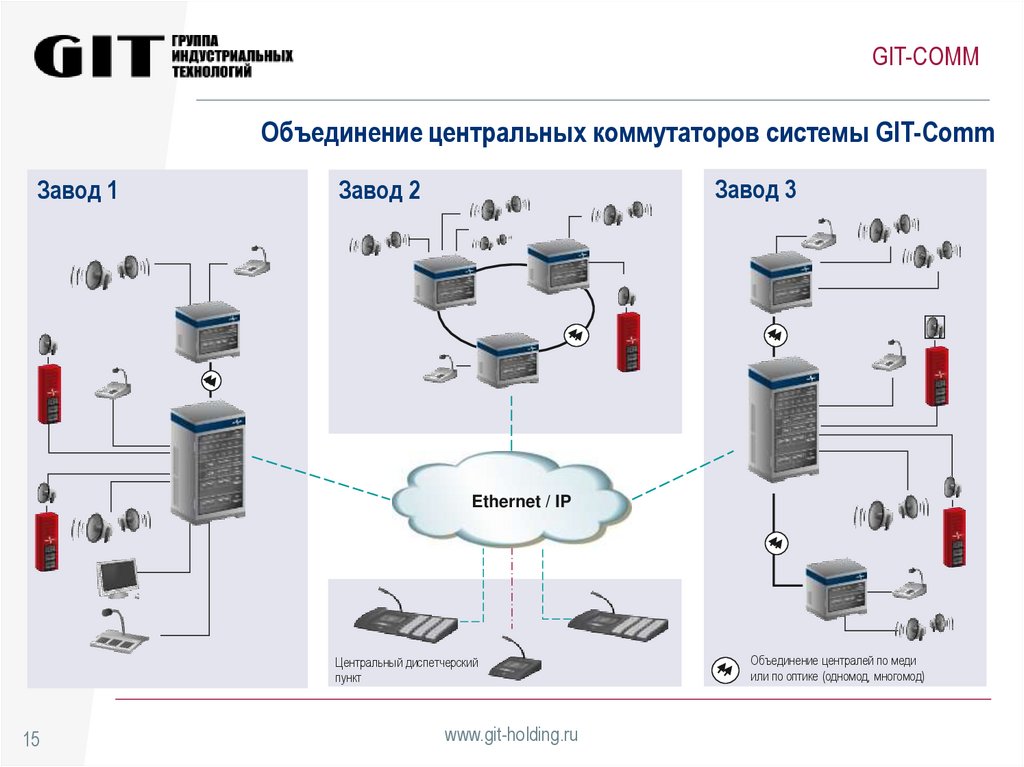

Объединение центральных коммутаторов системы GIT-Comm
Завод 1
Завод 3
Завод 2
Ethernet / IP
Центральный диспетчерский
пункт
15
www.git-holding.ru
Объединение централей по меди
или по оптике (одномод, многомод)

22.

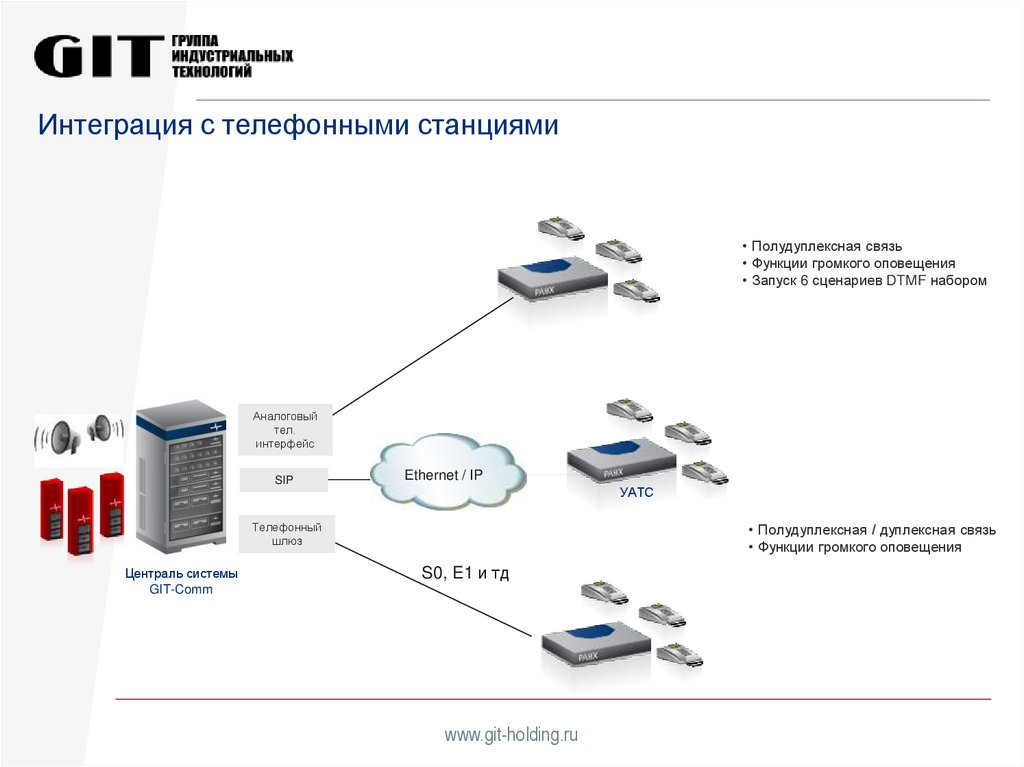

Интеграция с телефонными станциями
• Полудуплексная связь
• Функции громкого оповещения
• Запуск 6 сценариев DTMF набором
Аналоговый
тел.
интерфейс
SIP
Ethernet / IP
УАТС
Телефонный
шлюз
Централь системы
GIT-Comm
• Полудуплексная / дуплексная связь
• Функции громкого оповещения
S0, E1 и тд
www.git-holding.ru

23.

GIT-COMM

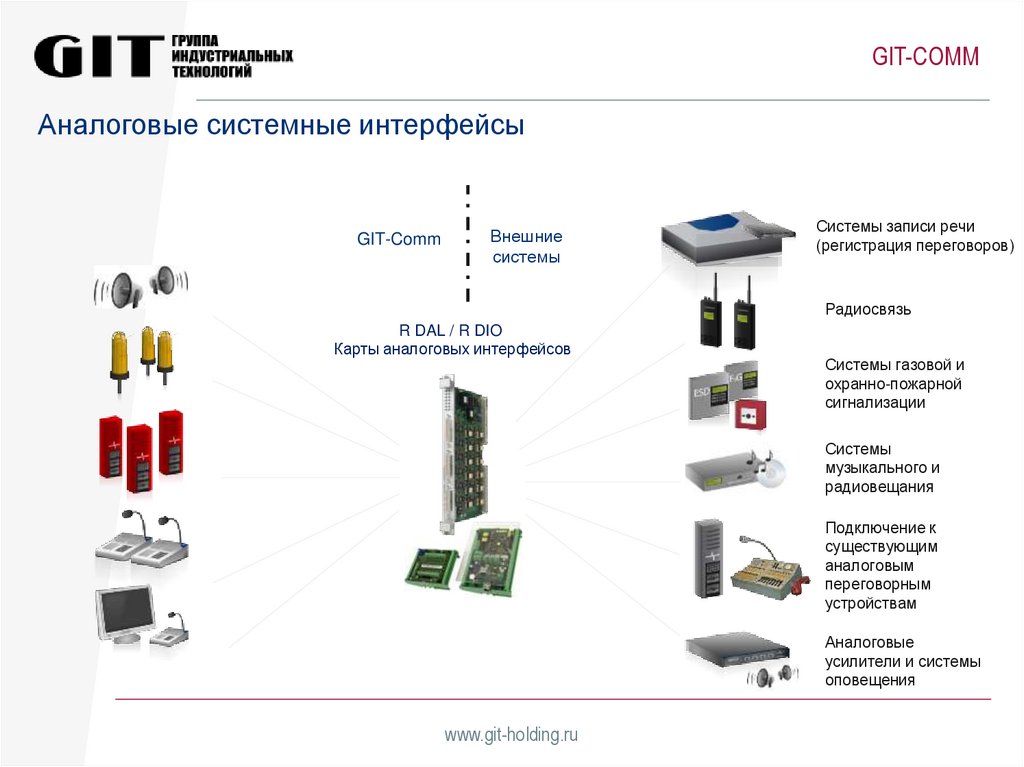

Аналоговые системные интерфейсы
GIT-Comm
Внешние
системы
Системы записи речи
(регистрация переговоров)
Радиосвязь
R DAL / R DIO
Карты аналоговых интерфейсов
Системы газовой и
охранно-пожарной
сигнализации
Системы
музыкального и
радиовещания
Подключение к
существующим
аналоговым
переговорным
устройствам
Аналоговые
усилители и системы
оповещения
www.git-holding.ru

24.

GIT-COMM

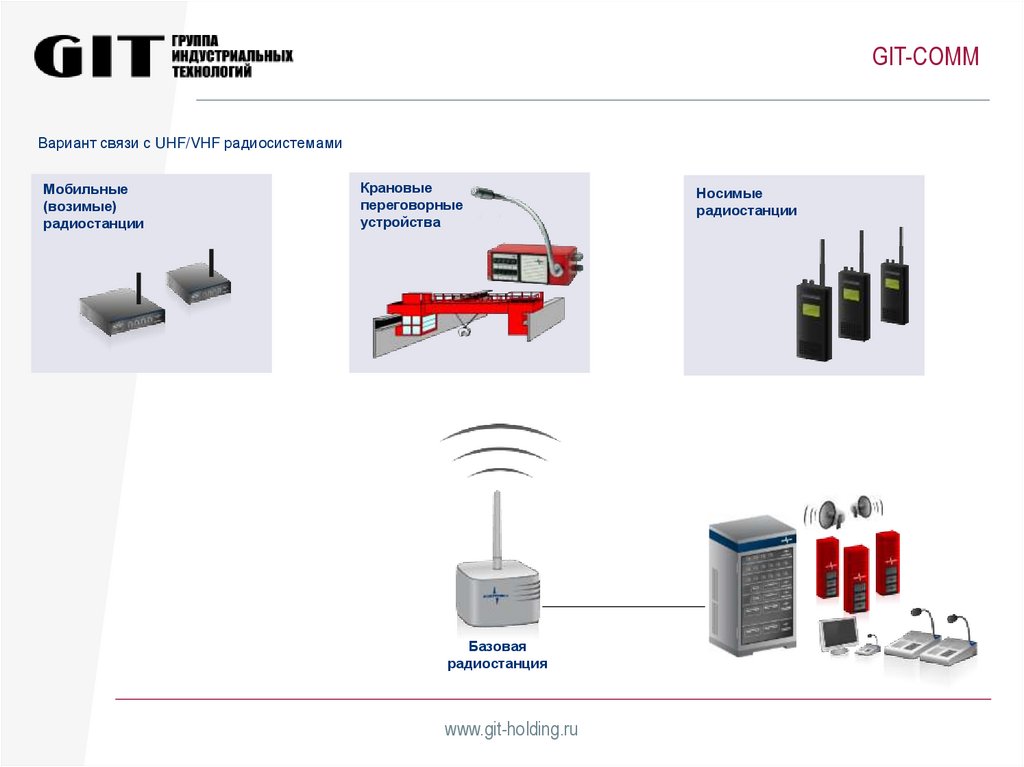

Вариант связи с UHF/VHF радиосистемами
Мобильные
(возимые)
радиостанции
Крановые
переговорные
устройства
Базовая
радиостанция
www.git-holding.ru
Носимые
радиостанции

25.

СПАСИБО ЗА ВНИМАНИЕ!
ГРУППА ИНДУСТРИАЛЬНЫХ ТЕХНОЛОГИЙ
119571, Россия, Москва, просп. Вернадского, д. 94, корп. 5
Тел./факс: +7 (495) 223-07-25
www.git-holding.ru
www.git-holding.ru
