Концепция системы профессиональных средств связи

1.

Концепция системы профессиональных средств связи

2.

ОСНОВНАЯ ЗАДАЧА
Актуальные задачи применения технологии:
• Увеличения зоны покрытия радиоэфира;
• Эффективность использования спектра частот;
• Увеличения количества разговорных групп;
• Создание закрытой и безопасной сети;
ОСНОВНАЯ ЗАДАЧА: предоставление в режиме реального времени высококачественную и эффективную связь,
мобильность и актуальность информации о месте нахождения абонентов сети на территории государственных
органах, частных кампаний, воинских частях и т.п.
Реализуемые стандарты

3.

Преимущества цифровой связи

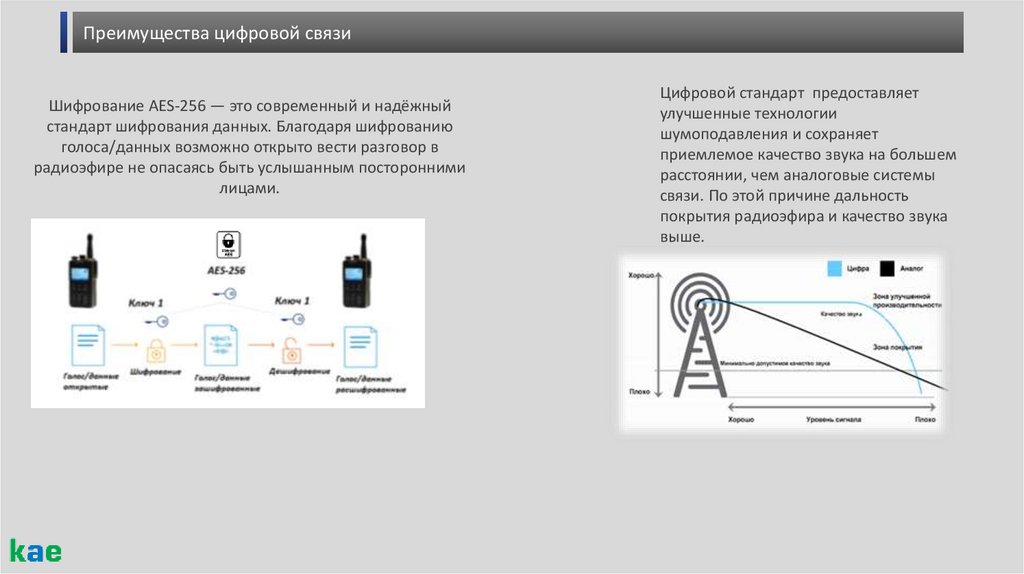

Шифрование AES-256 — это современный и надёжный
стандарт шифрования данных. Благодаря шифрованию
голоса/данных возможно открыто вести разговор в
радиоэфире не опасаясь быть услышанным посторонними
лицами.
Цифровой стандарт предоставляет
улучшенные технологии
шумоподавления и сохраняет
приемлемое качество звука на большем
расстоянии, чем аналоговые системы
связи. По этой причине дальность
покрытия радиоэфира и качество звука
выше.

4.

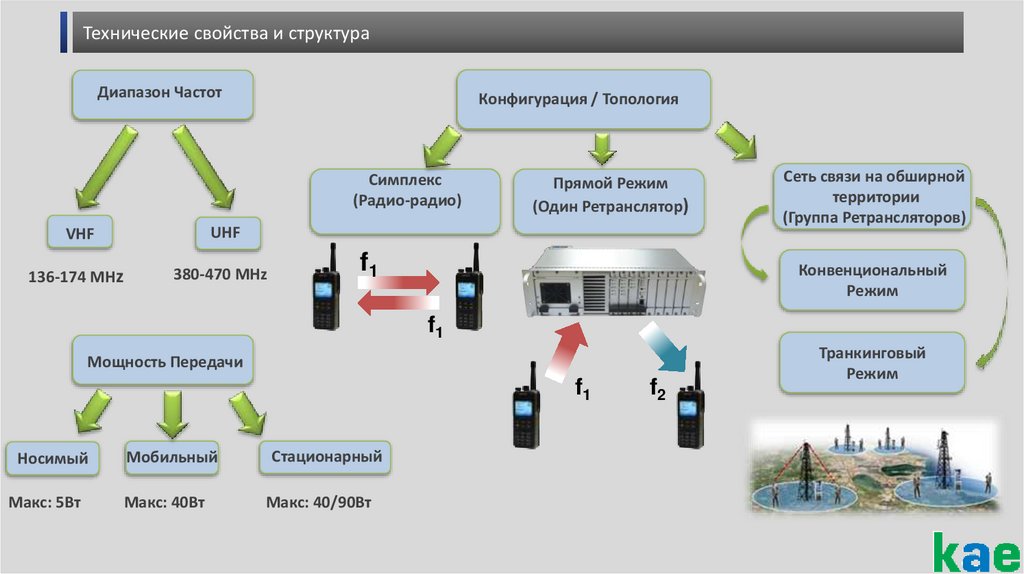

Технические свойства и структура
Диапазон Частот
Конфигурация / Топология
Симплекс
(Радио-радио)
VHF
UHF
136-174 MHz
380-470 MHz
Прямой Режим
(Один Ретранслятор)
f1
Сеть связи на обширной
территории
(Группа Ретрансляторов)
Конвенциональный
Режим
f1
Мощность Передачи
f1
Носимый
Мобильный
Стационарный
Maкс: 5Вт
Maкс: 40Вт
Maкс: 40/90Вт
f2
Транкинговый
Режим

5.

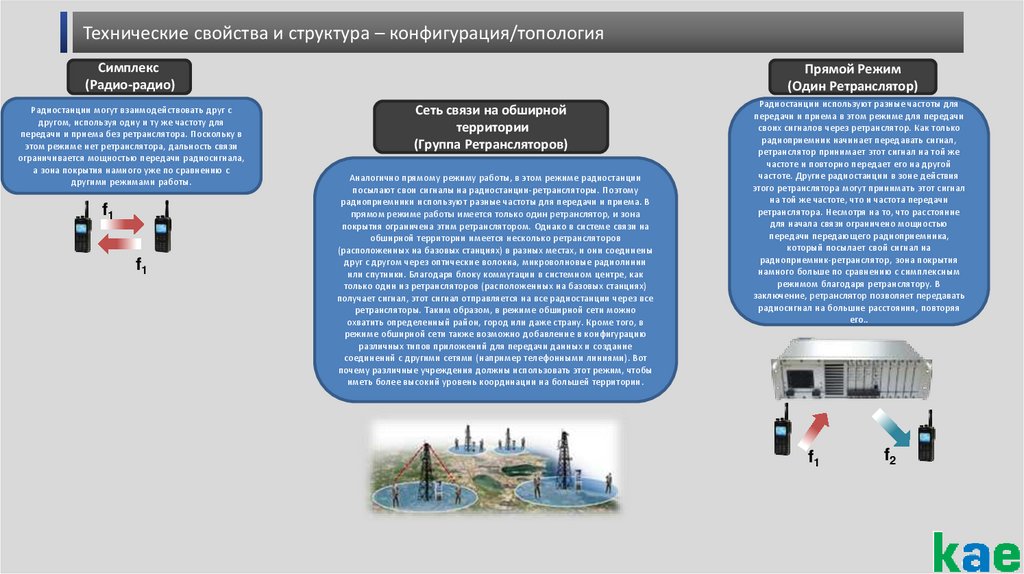

Технические свойства и структура – конфигурация/топология
Симплекс
(Радио-радио)
Радиостанции могут взаимодействовать друг с
другом, используя одну и ту же частоту для
передачи и приема без ретранслятора. Поскольку в
этом режиме нет ретранслятора, дальность связи
ограничивается мощностью передачи радиосигнала,
а зона покрытия намного уже по сравнению с
другими режимами работы.
f1
f1
Прямой Режим
(Один Ретранслятор)
Сеть связи на обширной
территории
(Группа Ретрансляторов)
Аналогично прямому режиму работы, в этом режиме радиостанции
посылают свои сигналы на радиостанции-ретрансляторы. Поэтому
радиоприемники используют разные частоты для передачи и приема. В
прямом режиме работы имеется только один ретранслятор, и зона
покрытия ограничена этим ретранслятором. Однако в системе связи на
обширной территории имеется несколько ретрансляторов
(расположенных на базовых станциях) в разных местах, и они соединены
друг с другом через оптические волокна, микроволновые радиолинии
или спутники. Благодаря блоку коммутации в системном центре, как
только один из ретрансляторов (расположенных на базовых станциях)
получает сигнал, этот сигнал отправляется на все радиостанции через все
ретрансляторы. Таким образом, в режиме обширной сети можно
охватить определенный район, город или даже страну. Кроме того, в
режиме обширной сети также возможно добавление в конфигурацию
различных типов приложений для передачи данных и создание
соединений с другими сетями (например телефонными линиями). Вот
почему различные учреждения должны использовать этот режим, чтобы
иметь более высокий уровень координации на большей территории.
Радиостанции используют разные частоты для
передачи и приема в этом режиме для передачи
своих сигналов через ретранслятор. Как только
радиоприемник начинает передавать сигнал,
ретранслятор принимает этот сигнал на той же
частоте и повторно передает его на другой
частоте. Другие радиостанции в зоне действия
этого ретранслятора могут принимать этот сигнал
на той же частоте, что и частота передачи
ретранслятора. Несмотря на то, что расстояние
для начала связи ограничено мощностью
передачи передающего радиоприемника,
который посылает свой сигнал на
радиоприемник-ретранслятор, зона покрытия
намного больше по сравнению с симплексным
режимом благодаря ретранслятору. В
заключение, ретранслятор позволяет передавать
радиосигнал на большие расстояния, повторяя
его..
f1
f2

6.

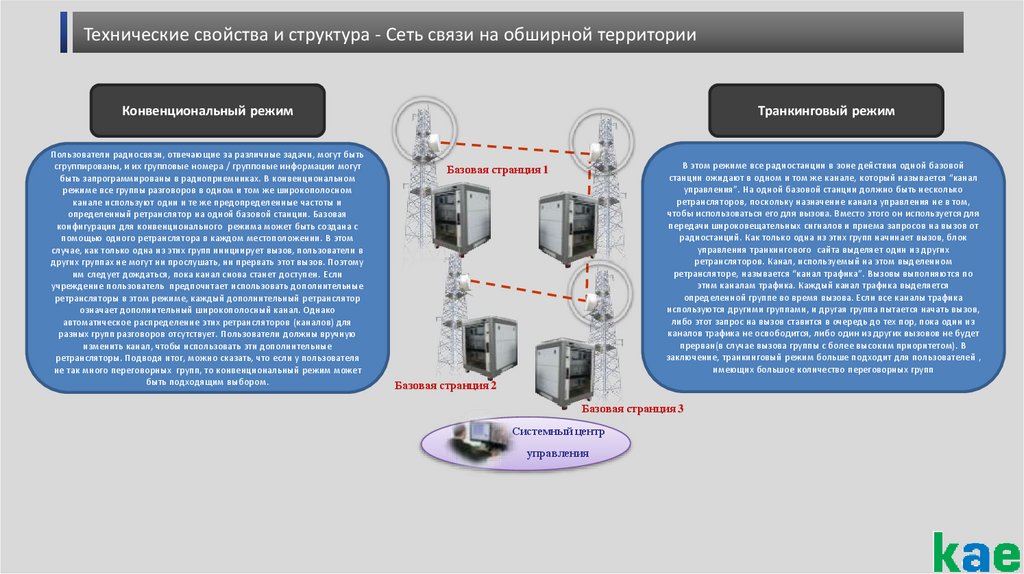

Технические свойства и структура - Сеть связи на обширной территории
Конвенциональный режим
Пользователи радиосвязи, отвечающие за различные задачи, могут быть
сгруппированы, и их групповые номера / групповые информации могут
быть запрограммированы в радиоприемниках. В конвенциональном
режиме все группы разговоров в одном и том же широкополосном
канале используют одни и те же предопределенные частоты и
определенный ретранслятор на одной базовой станции. Базовая
конфигурация для конвенционального режима может быть создана с
помощью одного ретранслятора в каждом местоположении. В этом
случае, как только одна из этих групп инициирует вызов, пользователи в
других группах не могут ни прослушать, ни прервать этот вызов. Поэтому
им следует дождаться, пока канал снова станет доступен. Если
учреждение пользователь предпочитает использовать дополнительные
ретрансляторы в этом режиме, каждый дополнительный ретранслятор
означает дополнительный широкополосный канал. Однако
автоматическое распределение этих ретрансляторов (каналов) для
разных групп разговоров отсутствует. Пользователи должны вручную
изменить канал, чтобы использовать эти дополнительные
ретрансляторы. Подводя итог, можно сказать, что если у пользователя
не так много переговорных групп, то конвенциональный режим может
быть подходящим выбором.
Транкинговый режим
В этом режиме все радиостанции в зоне действия одной базовой
станции ожидают в одном и том же канале, который называется “канал
управления”. На одной базовой станции должно быть несколько
ретрансляторов, поскольку назначение канала управления не в том,
чтобы использоваться его для вызова. Вместо этого он используется для
передачи широковещательных сигналов и приема запросов на вызов от
радиостанций. Как только одна из этих групп начинает вызов, блок
управления транкингового сайта выделяет один из других
ретрансляторов. Канал, используемый на этом выделенном
ретрансляторе, называется “канал трафика”. Вызовы выполняются по
этим каналам трафика. Каждый канал трафика выделяется
определенной группе во время вызова. Если все каналы трафика
используются другими группами, и другая группа пытается начать вызов,
либо этот запрос на вызов ставится в очередь до тех пор, пока один из
каналов трафика не освободится, либо один из других вызовов не будет
прерван(в случае вызова группы с более высоким приоритетом). В
заключение, транкинговый режим больше подходит для пользователей ,
имеющих большое количество переговорных групп
Базовая странция 1
Базовая странция 2
Базовая странция 3
Системный центр
управления

7.

Технические свойства и структура - Сеть связи на обширной территории
Конвенциональный режим
Базовая станция -1
Rx
Базовая станция -2
Группа С
Группа С
Rx Tx
Группа А
Tx
Ретранслятор
Ретранслятор
Базовая станция -3
Группа Б
Rx
Группа Б
Tx
Ретранслятор

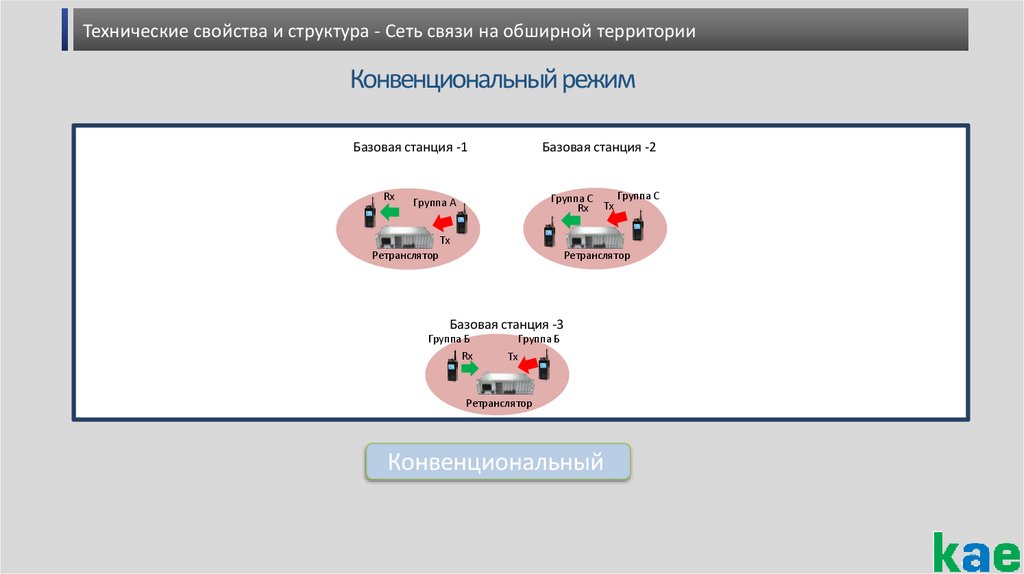

Конвенциональный

8.

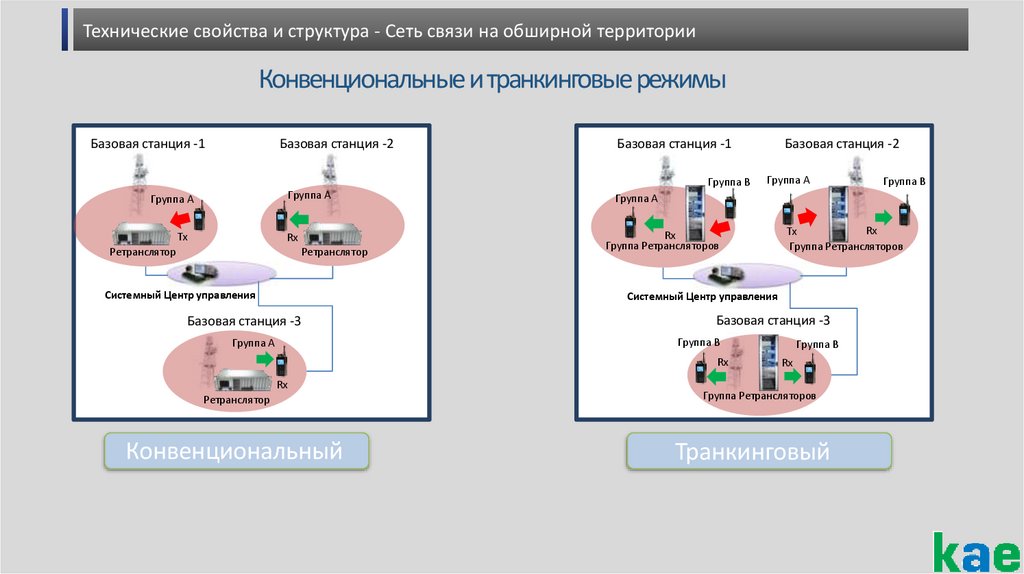

Технические свойства и структура - Сеть связи на обширной территории
Конвенциональные итранкинговые режимы
Базовая станция -1
Базовая станция -2
Базовая станция -1
Группа B
Группа А
Группа А
Tx
Rx
Ретранслятор
Ретранслятор
Системный Центр управления
Базовая станция -2
Группа А
Rx
Группа Ретрансляторов
Rx
Tx
Группа Ретрансляторов
Системный Центр управления
Базовая станция -3
Базовая станция -3
Группа B
Группа А
Rx
Rx
Группа B
Группа А
Группа B
Rx
Ретранслятор
Группа Ретрансляторов
Конвенциональный
Транкинговый

9.

Пользовательские радио-терминалы
Абоненские приборы

10.

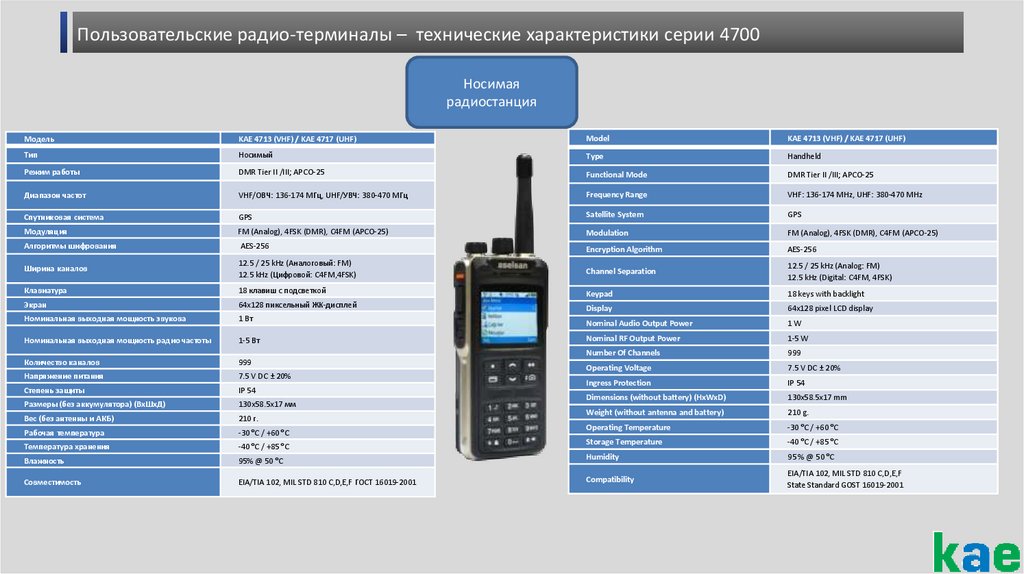

Пользовательские радио-терминалы – технические характеристики серии 4700
Носимая
радиостанция
Модель
KAE 4713 (VHF) / KAE 4717 (UHF)
Model
KAE 4713 (VHF) / KAE 4717 (UHF)
Тип
Носимый
Type
Handheld
Режим работы
DMR Tier II /III; APCO-25
Functional Mode
DMR Tier II /III; APCO-25
VHF/ОВЧ: 136-174 МГц, UHF/УВЧ: 380-470 МГц
Frequency Range
VHF: 136-174 MHz, UHF: 380-470 MHz
Спутниковая система
GPS
Satellite System
GPS
Модуляция
FM (Analog), 4FSK (DMR), C4FM (APCO-25)
Modulation
FM (Analog), 4FSK (DMR), C4FM (APCO-25)
Алгоритмы шифрования
AES-256
Encryption Algorithm
AES-256
Ширина каналов
12.5 / 25 kHz (Аналоговый: FM)
12.5 kHz (Цифровой: C4FM,4FSK)
Channel Separation
12.5 / 25 kHz (Analog: FM)
12.5 kHz (Digital: C4FM, 4FSK)
Клавиатура
18 клавиш с подсветкой
Keypad
18 keys with backlight
Экран
64x128 пиксельный ЖК-дисплей
Display
64x128 pixel LCD display
Номинальная выходная мощность звукова
1 Вт
Nominal Audio Output Power
1W
Номинальная выходная мощность радио частоты
1-5 Вт
Nominal RF Output Power
1-5 W
Number Of Channels
999
Operating Voltage
7.5 V DC ± 20%
Ingress Protection
IP 54
Dimensions (without battery) (HxWxD)
130x58.5x17 mm
Weight (without antenna and battery)
210 g.
Operating Temperature
-30 °C / +60 °C
Storage Temperature
-40 °C / +85 °C
Диапазон частот
Количество каналов
999
Напряжение питания
7.5 V DC ± 20%
Степень защиты
IP 54
Размеры (без аккумулятора) (ВxШxД)
130x58.5x17 мм
Вес (без антенны и АКБ)
210 г.
Рабочая температура
-30 °C / +60 °C
Температура хранения
-40 °C / +85 °C
Влажность
95% @ 50 °C
Humidity
95 % @ 50 °C
Совместимость
EIA/TIA 102, MIL STD 810 C,D,E,F ГОСТ 16019-2001
Compatibility
EIA/TIA 102, MIL STD 810 C,D,E,F
State Standard GOST 16019-2001

11.

Пользовательские радио-терминалы – технические характеристики серии 4700

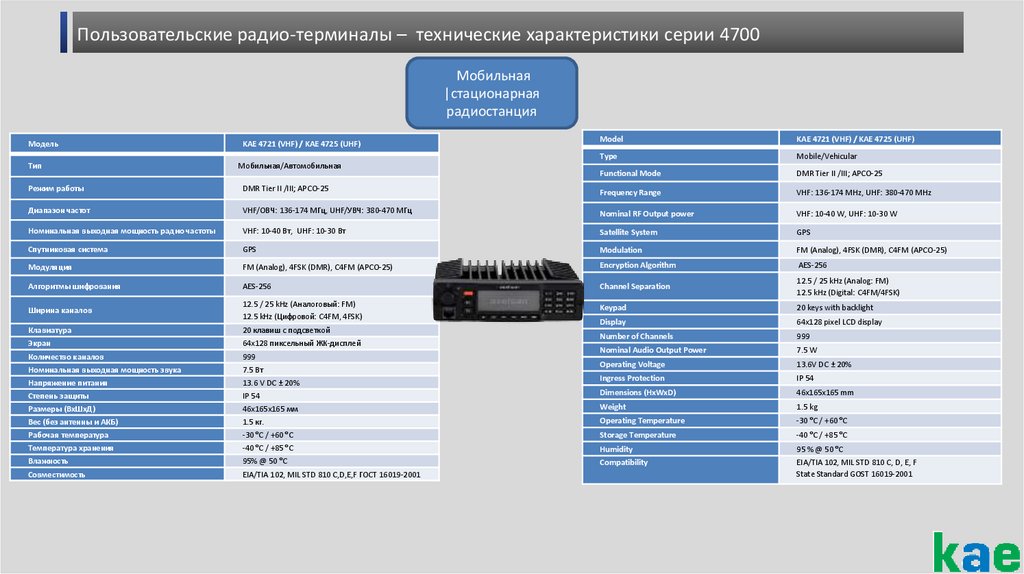

Мобильная
|стационарная
радиостанция
Модель
KAE 4721 (VHF) / KAE 4725 (UHF)
Model
KAE 4721 (VHF) / KAE 4725 (UHF)
Type
Mobile/Vehicular
Functional Mode
DMR Tier II /III; APCO-25
Тип
Мобильная/Автомобильная
Режим работы
DMR Tier II /III; APCO-25
Frequency Range
VHF: 136-174 MHz, UHF: 380-470 MHz
Диапазон частот
VHF/ОВЧ: 136-174 МГц, UHF/УВЧ: 380-470 МГц
Nominal RF Output power
VHF: 10-40 W, UHF: 10-30 W
Номинальная выходная мощность радио частоты
VHF: 10-40 Вт, UHF: 10-30 Вт
Satellite System
GPS
Спутниковая система
GPS
Modulation
FM (Analog), 4FSK (DMR), C4FM (APCO-25)
Модуляция
FM (Analog), 4FSK (DMR), C4FM (APCO-25)
Encryption Algorithm
AES-256
Алгоритмы шифрования
AES-256
Channel Separation
12.5 / 25 kHz (Analog: FM)
12.5 kHz (Digital: C4FM/4FSK)
Ширина каналов
12.5 / 25 kHz (Аналоговый: FM)
12.5 kHz (Цифровой: C4FM, 4FSK)
Keypad
20 keys with backlight
Display
64x128 pixel LCD display
Number of Channels
999
Nominal Audio Output Power
7.5 W
Operating Voltage
13.6V DC ± 20%
Ingress Protection
IP 54
Клавиатура
20 клавиш с подсветкой
Экран
64x128 пиксельный ЖК-дисплей
Количество каналов
999
Номинальная выходная мощность звука
7.5 Вт
Напряжение питания
13.6 V DC ± 20%
Степень защиты
IP 54
Dimensions (HxWxD)
46x165x165 mm
Размеры (ВxШxД)
46x165x165 мм
Weight
1.5 kg
Вес (без антенны и АКБ)
1.5 кг.
Operating Temperature
-30 °C / +60 °C
Рабочая температура
-30 °C / +60 °C
Storage Temperature
-40 °C / +85 °C
Температура хранения
-40 °C / +85 °C
Humidity
95 % @ 50 °C
Влажность
95% @ 50 °C
Compatibility
Совместимость
EIA/TIA 102, MIL STD 810 C,D,E,F ГОСТ 16019-2001
EIA/TIA 102, MIL STD 810 C, D, E, F
State Standard GOST 16019-2001

12.

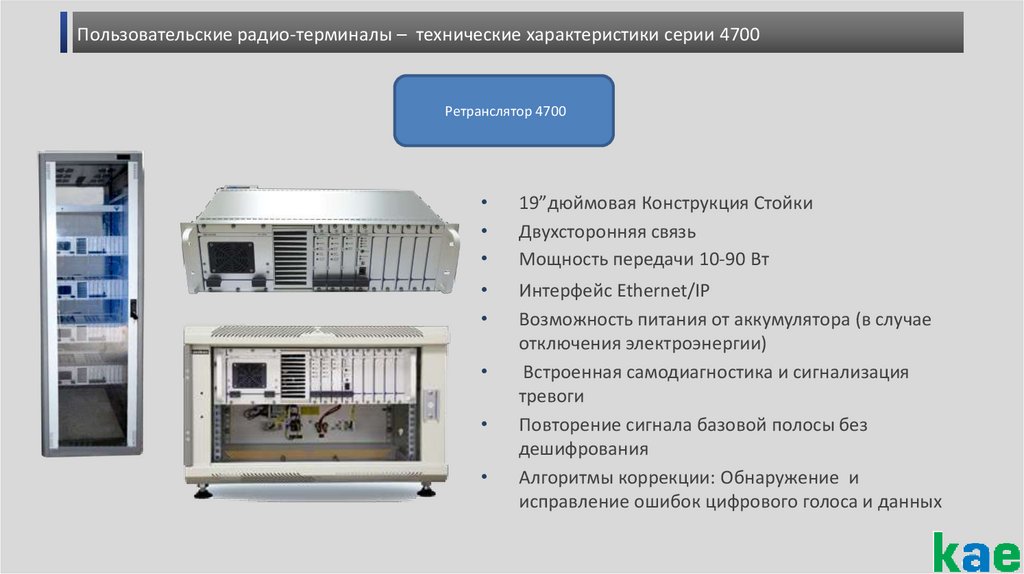

Пользовательские радио-терминалы – технические характеристики серии 4700
Ретранслятор 4700
19”дюймовая Конструкция Стойки
Двухсторонняя связь
Мощность передачи 10-90 Вт
Интерфейс Ethernet/IP
Возможность питания от аккумулятора (в случае
отключения электроэнергии)
Встроенная самодиагностика и сигнализация
тревоги
Повторение сигнала базовой полосы без
дешифрования
Алгоритмы коррекции: Обнаружение и
исправление ошибок цифрового голоса и данных

13.

Климатические условия

14.

Особенности системы и приложений/Система Транкинга

15.

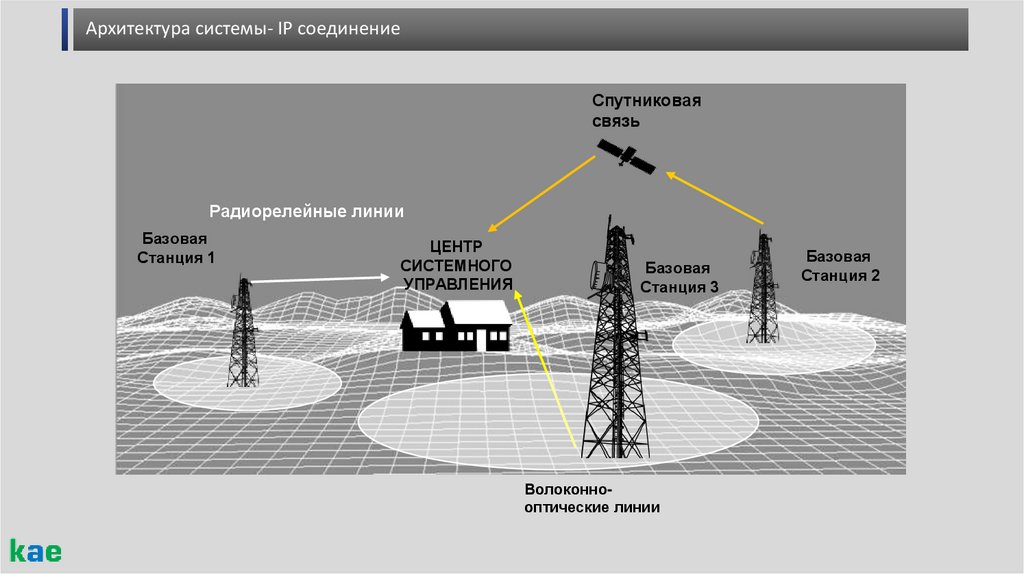

Архитектура системы- IP соединение
Спутниковая
связь
Радиорелейные линии
Базовая
Станция 1
ЦЕНТР
СИСТЕМНОГО
УПРАВЛЕНИЯ
Базовая
Станция 3
Волоконнооптические линии
Базовая
Станция 2

16.

Архитектура системы- Базовая станция
Tx
Антенна
Rx
Антенна
3
1
2
6
Блок радиорелейной линии
Наружный блок
радиорелейной
линии
1.Компьютер Управления
4.Комбайнер
4
5
5.Источник
бесперебойного
питания (ИБП)
Источник питания
2.Ethernet-коммутатор
3.Ретранслятор - 1
3.Ретранслятор - 2
6.Мультисоединитель
3.Ретранслятор - 3
Антенная
вышка
Земля

17.

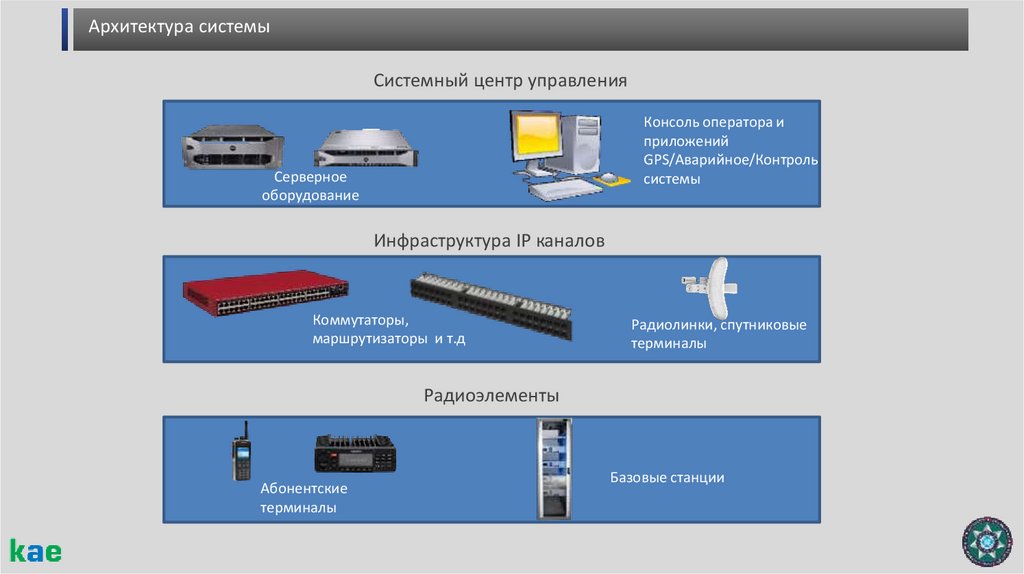

Архитектура системы
Системный центр управления
Консоль оператора и
приложений
GPS/Аварийное/Контроль
системы
Серверное
оборудование
Инфраструктура IP каналов
Коммутаторы,
маршрутизаторы и т.д
Радиолинки, спутниковые
терминалы
Радиоэлементы
Абонентские
терминалы
Базовые станции

18.

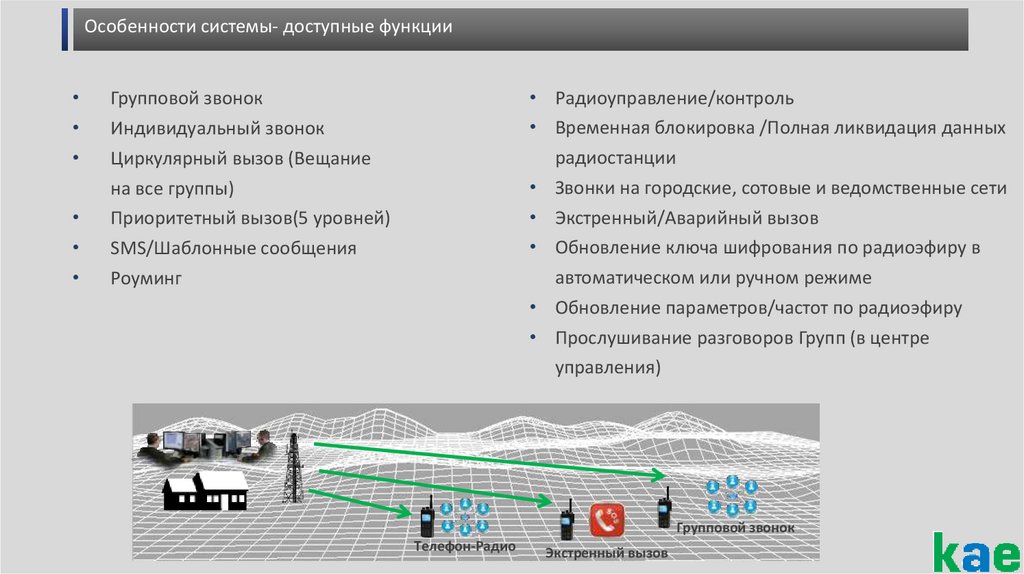

Особенности системы- доступные функции
• Радиоуправление/контроль
• Временная блокировка /Полная ликвидация данных
радиостанции
• Звонки на городские, сотовые и ведомственные сети
• Экстренный/Аварийный вызов
• Обновление ключа шифрования по радиоэфиру в
автоматическом или ручном режиме
• Обновление параметров/частот по радиоэфиру
• Прослушивание разговоров Групп (в центре
управления)
Групповой звонок
Индивидуальный звонок
Циркулярный вызов (Вещание
на все группы)
Приоритетный вызов(5 уровней)
SMS/Шаблонные сообщения
Роуминг
Групповой звонок
Телефон-Радио
Экстренный вызов

19.

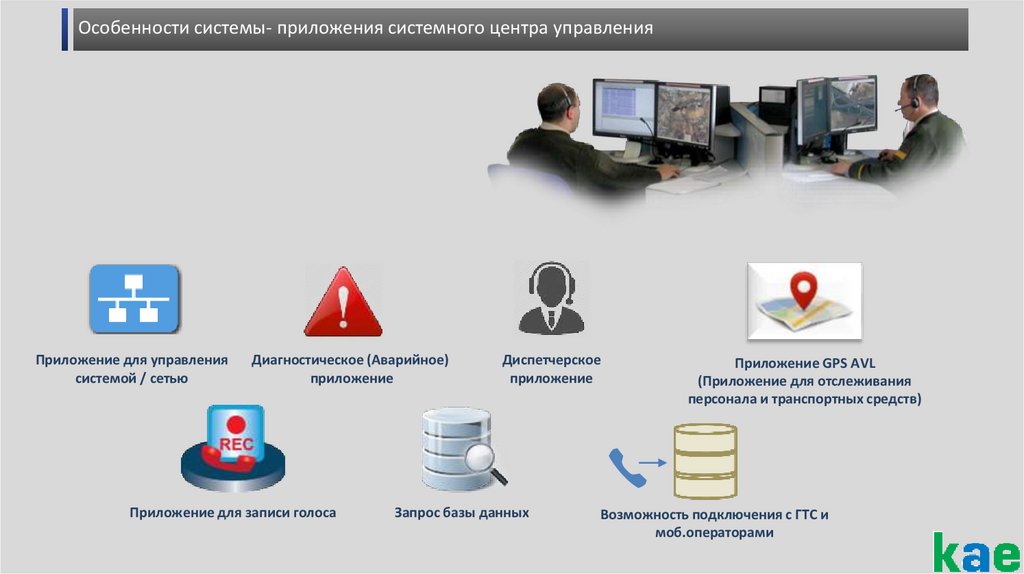

Особенности системы- приложения системного центра управления
Приложение для управления
системой / сетью
Диагностическое (Аварийное)
приложение
Приложение для записи голоса
Диспетчерское
приложение
Запрос базы данных
Приложение GPS AVL
(Приложение для отслеживания
персонала и транспортных средств)
Возможность подключения с ГТС и
моб.операторами

20.

Система DMR- Приложения
Использование различных приложений для повышения эффективности работы и контроля
пользователя
Приложение GPS Трекинга
Информация GPS передается по радиосети в центр
управления, чтобы оператор мог отслеживать и
анализировать информацию GPS, такую как
местоположение, скорость и направление движения
наряда.
Диспетчерское приложение
Диагностическое приложение DMR позволяет осуществлять
мониторинг всех компонентов сети, таких как оборудование
базовой станции, центра управления ,программные
элементы и соединения, в режиме реального времени из
удаленных мест.
Диагностическое приложение
Создает виртуального абонента сети и позволяет:
• Инициирование индивидуальных или групповых
радиовызовов
• Внутренняя связь с другими диспетчерами
• Прослушивание абонентов сети при индивидуальных или
групповых вызовах
• Мониторинг состояния радиосвязи
(зарегистрированного/незарегистрированного абонента)
• Прием и прослушивание экстренного вызов
• Отправка/получение SMS-сообщений

21.

Преимущества Системы DMR- Приложения
Использование различных приложений для повышения эффективности работы и контроля
пользователя
Приложение для записи голоса
Разговоры проходящие в системе DMR, могут
записываться и прослушиваться. Данные фильтруются и
сохраняются в центре управления по датам/группе/ID
номеру.
Приложение для управления системой
DMR
Авторизованные пользователи системы могут создавать и
контролировать полную базу данных радиосистемы, ее подсистем
и радиочастотных узлов
Основные задачи:
• Настройка и управление: Общие системные параметры,
параметры передачи голоса и данных, радио терминалы и
переговорные группы Радиочастотные узлы, радиочастотные
каналы и базовые станции (поддерживает удаленное
программирование),
• Настройки профиля пользователя и организационная структура
• Параметры программного переключения радиосвязи
(поддерживает удаленное программирование),
Радио терминал и/или абонент Включение/выключение
• Управление параметрами аутентификации
Обращения к ведомственным
информационным системам (паспорта,
уд.л. И т.п.)
Возможность интеграции базы данных учета в систему DMR.
Запрос данных может быть выполнен через радиостанции для
получения некоторой информации, такой как национальный
идентификационный номер и номерной знак и т.д.

22.

Благодарим за внимание!
