Основные элементы планово-высотных разбивочных работ. Лекция 2

1. Геодезические разбивочные работы

Лекция 2. Основные элементы
планово-высотных
разбивочных работ

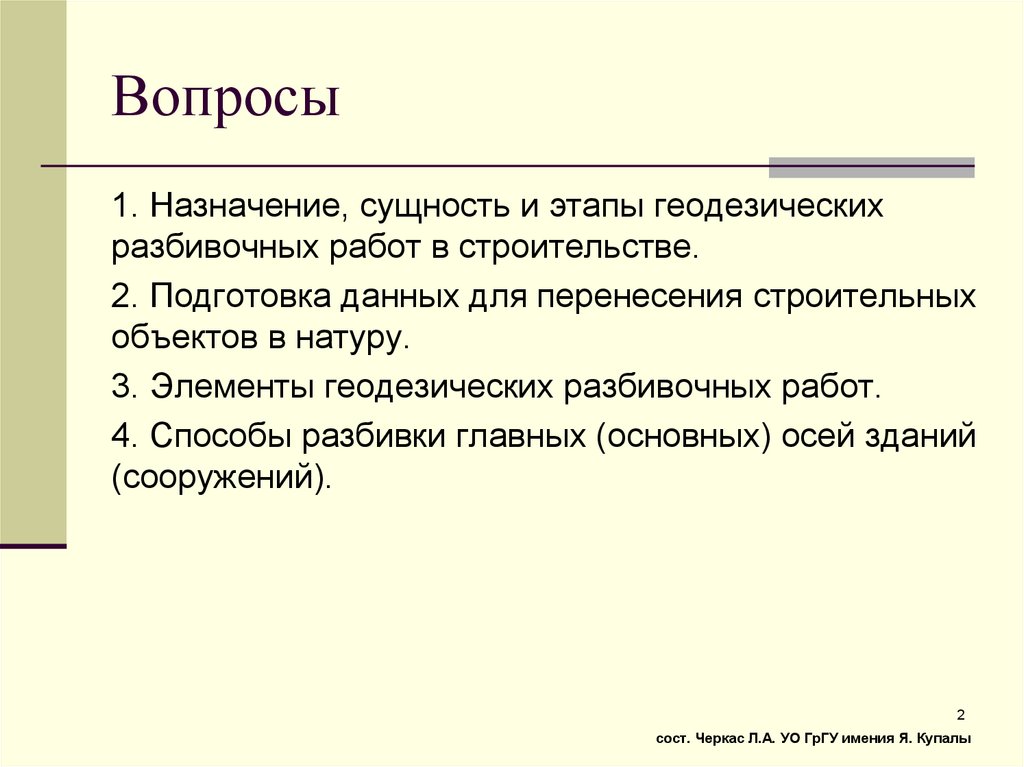

2. Вопросы

1. Назначение, сущность и этапы геодезических
разбивочных работ в строительстве.
2. Подготовка данных для перенесения строительных
объектов в натуру.
3. Элементы геодезических разбивочных работ.
4. Способы разбивки главных (основных) осей зданий
(сооружений).
2
сост. Черкас Л.А. УО ГрГУ имения Я. Купалы

3. 1. Назначение, сущность и этапы геодезических разбивочных работ в строительстве

1. НАЗНАЧЕНИЕ, СУЩНОСТЬ И
ЭТАПЫ ГЕОДЕЗИЧЕСКИХ
РАЗБИВОЧНЫХ РАБОТ В
СТРОИТЕЛЬСТВЕ
сост. Черкас Л.А. УО ГрГУ имения Я. Купалы
3

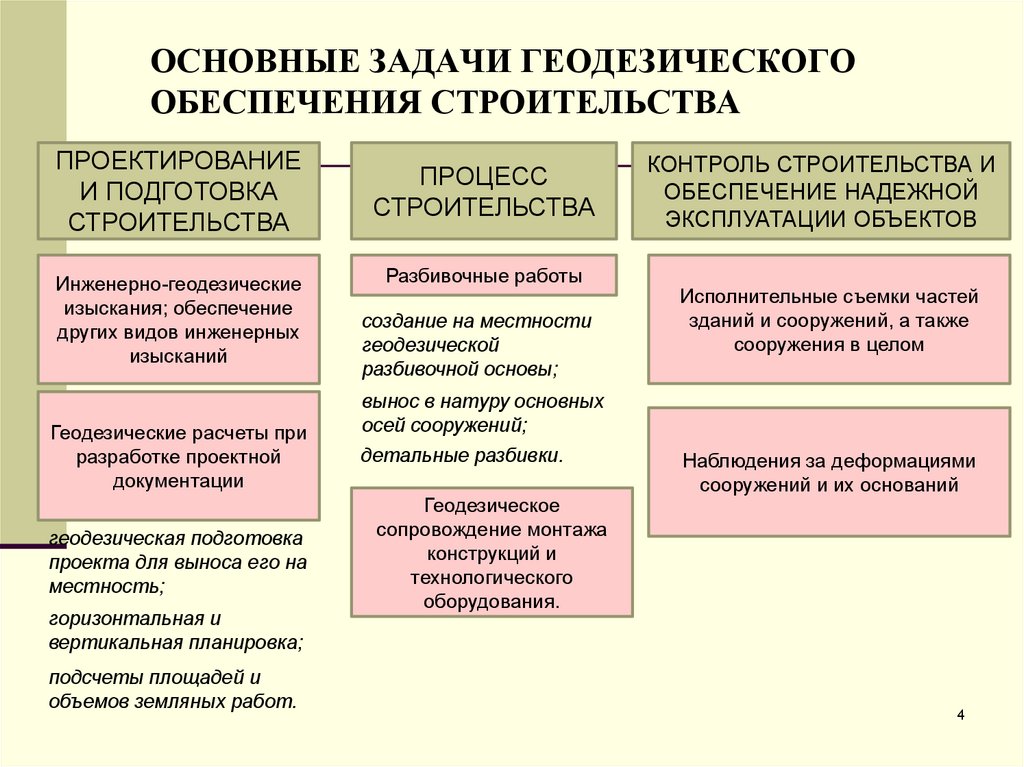

4. ОСНОВНЫЕ ЗАДАЧИ ГЕОДЕЗИЧЕСКОГО ОБЕСПЕЧЕНИЯ СТРОИТЕЛЬСТВА

ПРОЕКТИРОВАНИЕ
И ПОДГОТОВКА
СТРОИТЕЛЬСТВА
Инженерно-геодезические
изыскания; обеспечение
других видов инженерных
изысканий
Геодезические расчеты при
разработке проектной
документации
геодезическая подготовка
проекта для выноса его на
местность;
горизонтальная и
вертикальная планировка;
подсчеты площадей и
объемов земляных работ.
ПРОЦЕСС
СТРОИТЕЛЬСТВА
Разбивочные работы
создание на местности
геодезической
разбивочной основы;
вынос в натуру основных
осей сооружений;
детальные разбивки.
Геодезическое
сопровождение монтажа
конструкций и
технологического
оборудования.
КОНТРОЛЬ СТРОИТЕЛЬСТВА И
ОБЕСПЕЧЕНИЕ НАДЕЖНОЙ
ЭКСПЛУАТАЦИИ ОБЪЕКТОВ
Исполнительные съемки частей
зданий и сооружений, а также
сооружения в целом
Наблюдения за деформациями
сооружений и их оснований
4

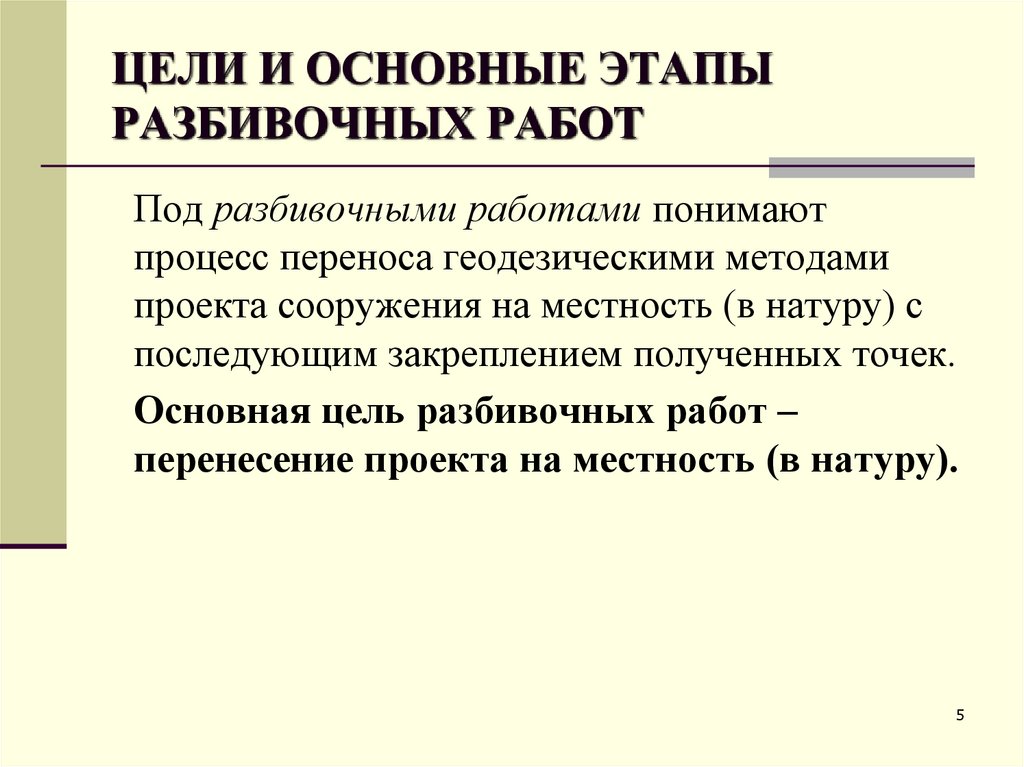

5. ЦЕЛИ И ОСНОВНЫЕ ЭТАПЫ РАЗБИВОЧНЫХ РАБОТ

Под разбивочными работами понимают
процесс переноса геодезическими методами
проекта сооружения на местность (в натуру) с
последующим закреплением полученных точек.
Основная цель разбивочных работ –
перенесение проекта на местность (в натуру).
5

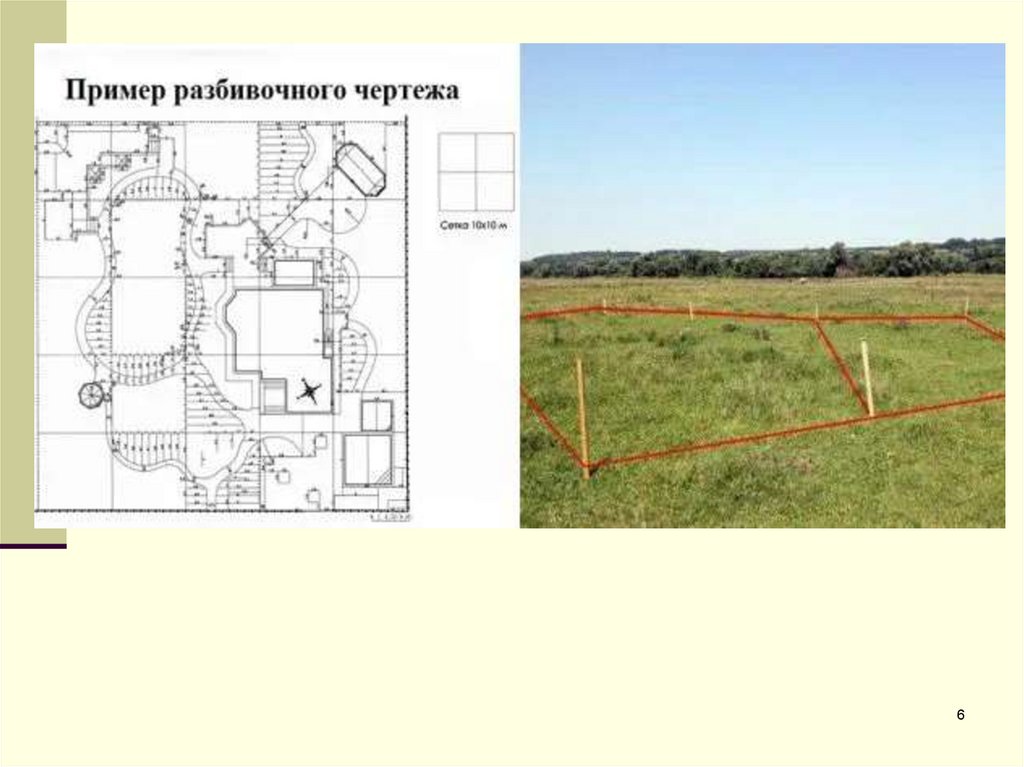

6.

6

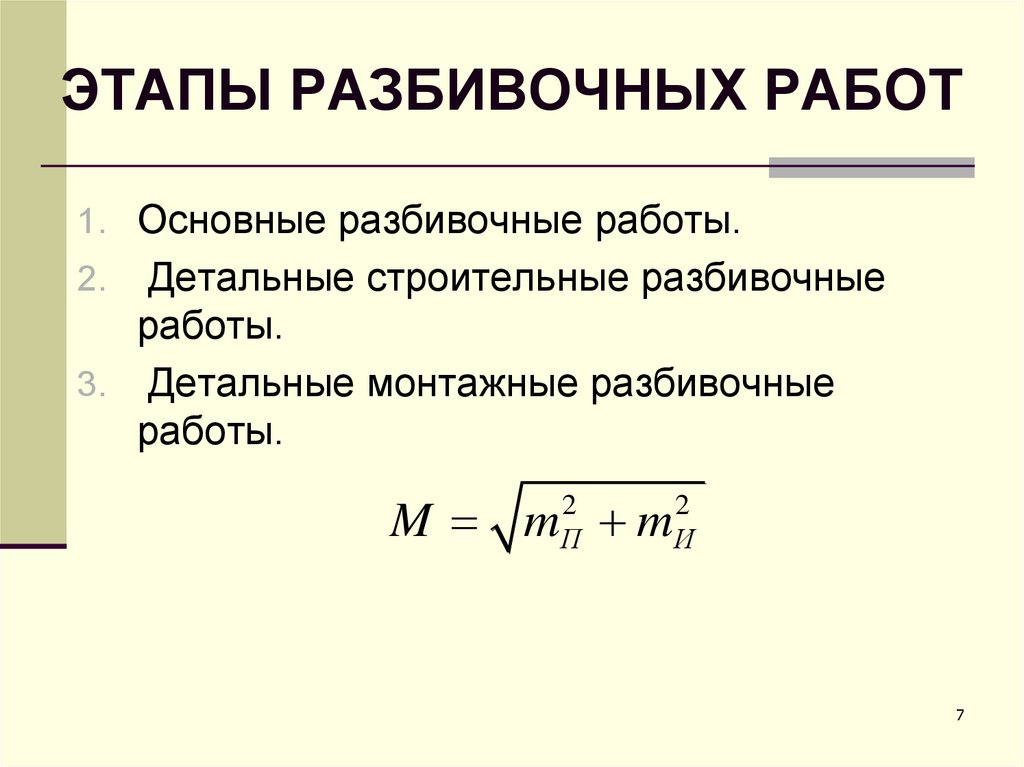

7. ЭТАПЫ РАЗБИВОЧНЫХ РАБОТ

1. Основные разбивочные работы.
Детальные строительные разбивочные
работы.
3. Детальные монтажные разбивочные
работы.
2.
M m m
2
П
2
И
7

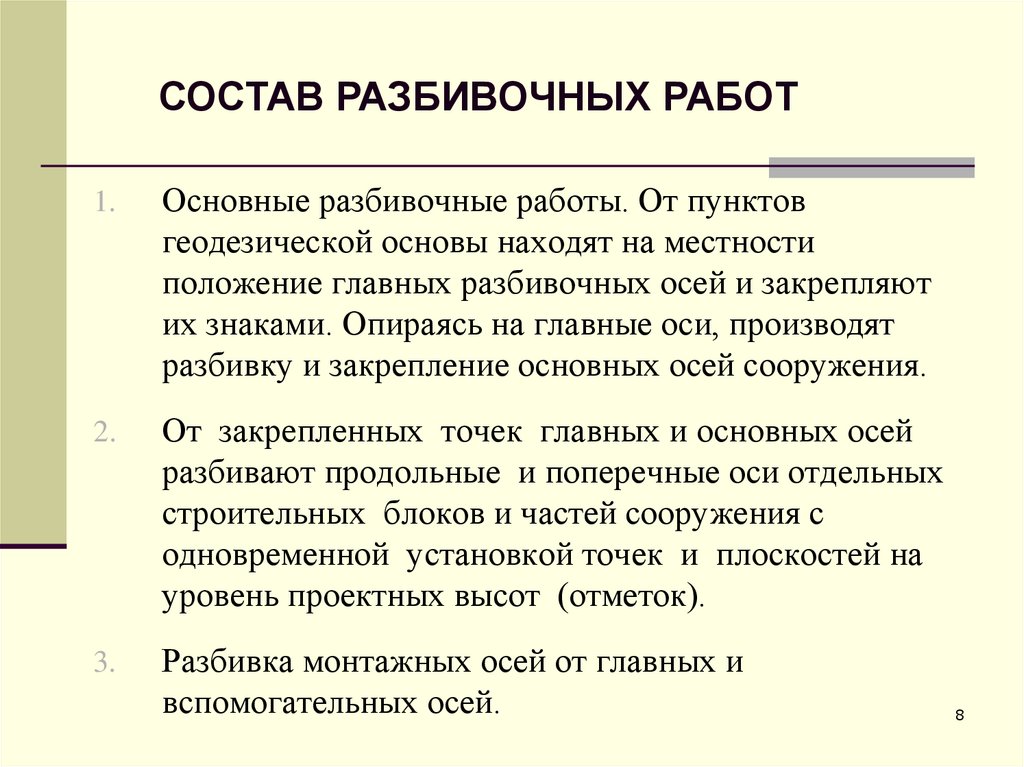

8.

СОСТАВ РАЗБИВОЧНЫХ РАБОТ
1.
Основные разбивочные работы. От пунктов
геодезической основы находят на местности
положение главных разбивочных осей и закрепляют
их знаками. Опираясь на главные оси, производят
разбивку и закрепление основных осей сооружения.
2.
От закрепленных точек главных и основных осей
разбивают продольные и поперечные оси отдельных
строительных блоков и частей сооружения с
одновременной установкой точек и плоскостей на
уровень проектных высот (отметок).
3.
Разбивка монтажных осей от главных и
вспомогательных осей.
8

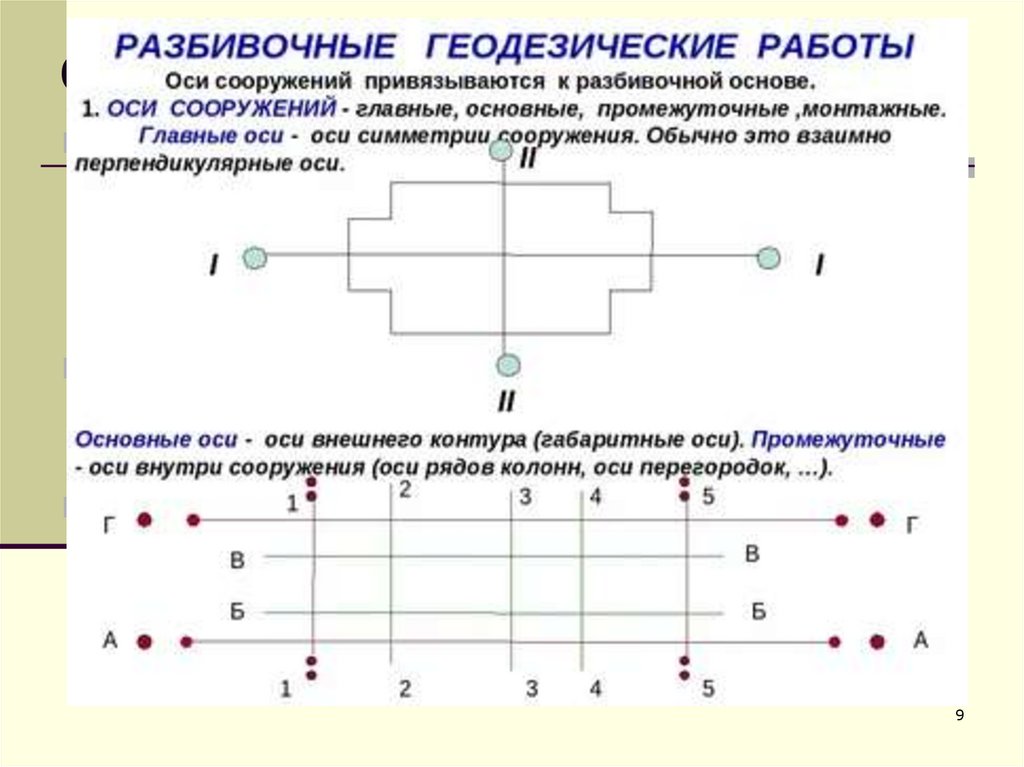

9. ОСИ ЗДАНИЙ И СООРУЖЕНИЙ

Главными осями или осями симметрии
принято называть две взаимно
перпендикулярные линии, относительно
которых здание или сооружение
располагается симметрично.
Основными осями здания или сооружения
называют оси, образующие его контур в
плане.
Вспомогательные оси разбиваются от
главных и основных осей для разбивки
отдельных частей и деталей сооружений.
9

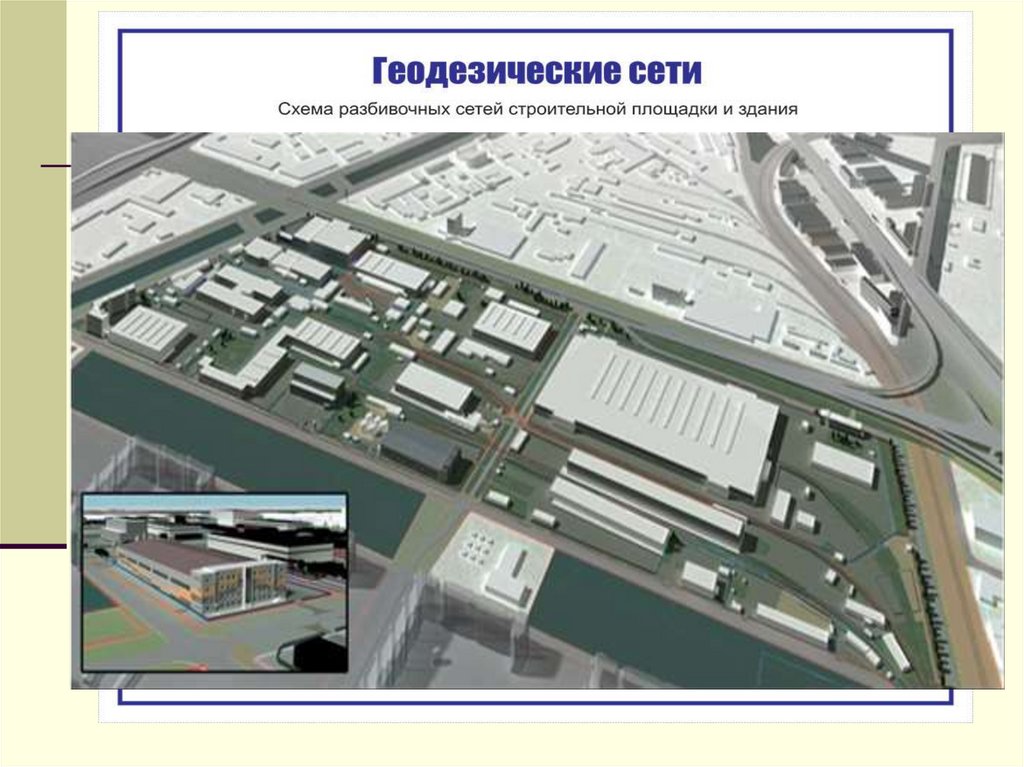

10.

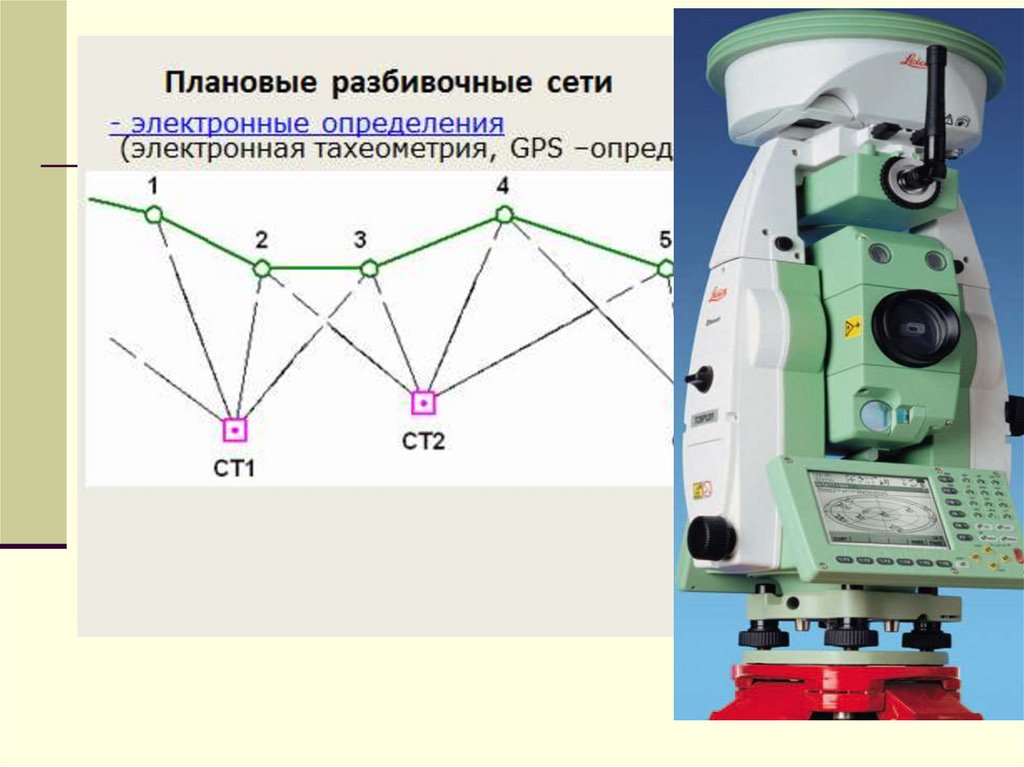

Для выноса в натуру в плане осей зданий
геодезической плановой разбивочной основой строительной
площадки служат пункты полигонометрического или
теодолитного хода, определенные в системе координат
населенного пункта.
Для строительства промышленных комплексов
разбивочную сеть создают в виде строительной сетки.
Для строительства уникальных сооружений,
требующих высокой точности производства разбивочных
работ, строят специальные линейно-угловые сети,
микротриангуляцию, микротрилатерацию в виде систем
прямоугольников, центральных или радиально-кольцевых
сетей.
10

11.

Для строительства жилых и гражданских зданий
(сооружений) разбивочную сеть строительной
площадки создают в виде сетей красных или других линий
регулирования застройки, для строительства подземных
инженерных сетей - в виде сетей теодолитных ходов.
Для строительства внеплощадочных инженерных
сетей к пунктам разбивочной сети другие необходимые данные
для выноса осей в натуру и производства разбивочных работ
приводят в проектной документации в установленной для
данных объектов строительства системе координат.
11

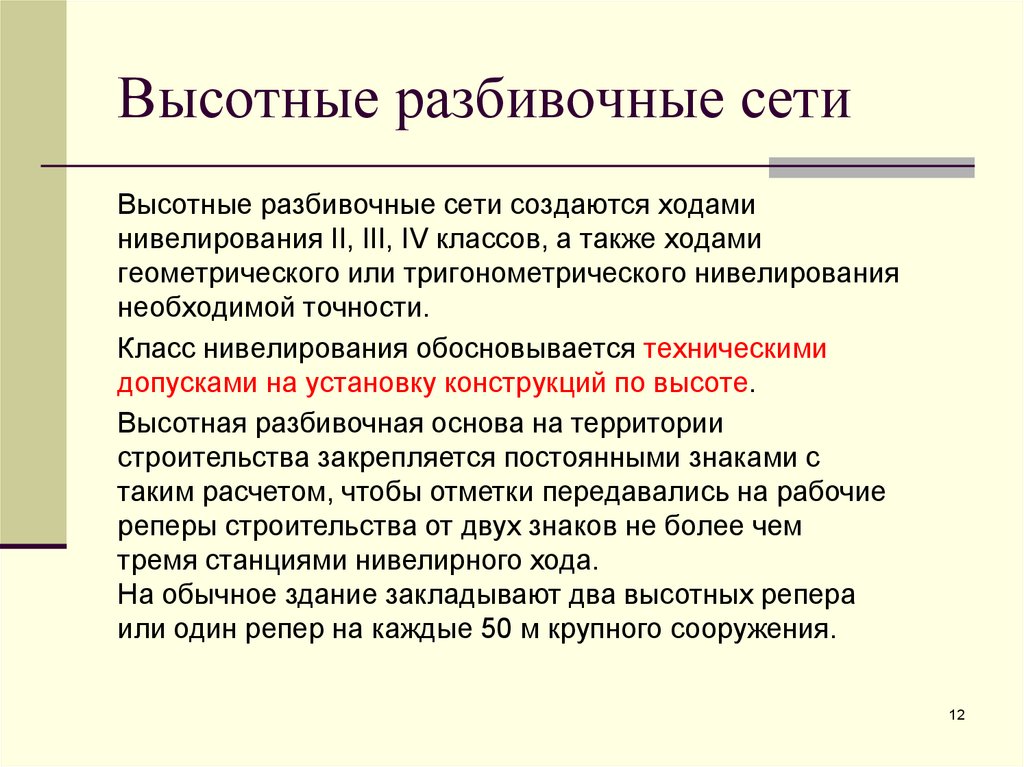

12. Высотные разбивочные сети

Высотные разбивочные сети создаются ходами
нивелирования II, III, IV классов, а также ходами
геометрического или тригонометрического нивелирования
необходимой точности.
Класс нивелирования обосновывается техническими
допусками на установку конструкций по высоте.
Высотная разбивочная основа на территории
строительства закрепляется постоянными знаками с
таким расчетом, чтобы отметки передавались на рабочие
реперы строительства от двух знаков не более чем
тремя станциями нивелирного хода.
На обычное здание закладывают два высотных репера
или один репер на каждые 50 м крупного сооружения.
12

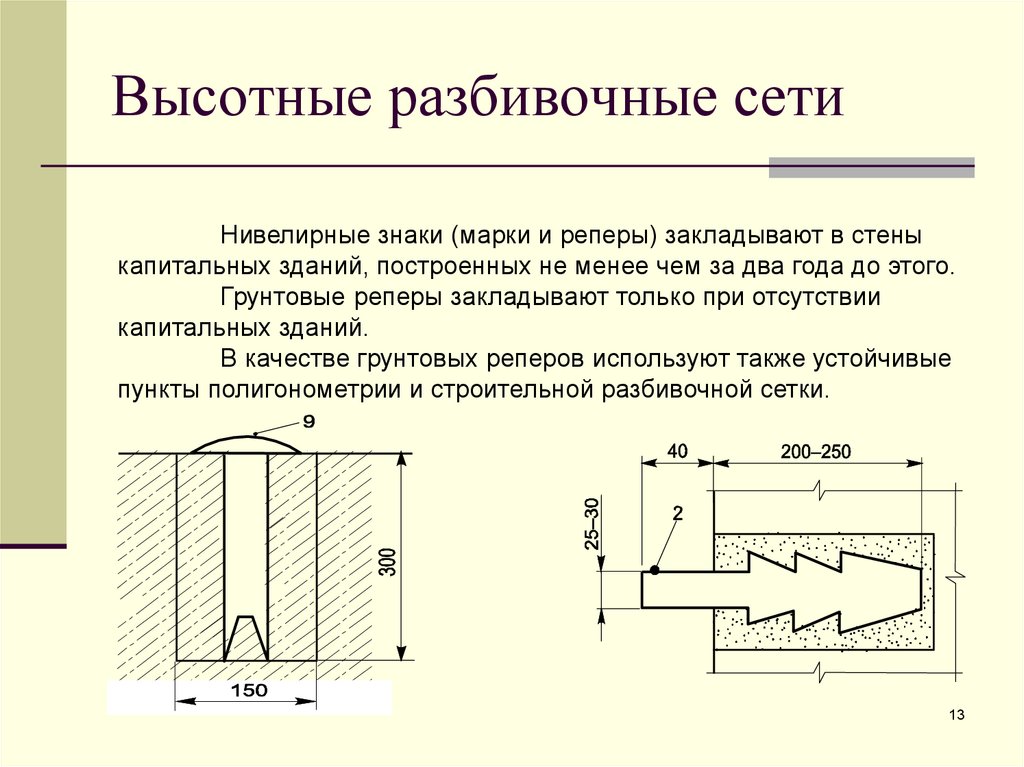

13. Высотные разбивочные сети

Нивелирные знаки (марки и реперы) закладывают в стены
капитальных зданий, построенных не менее чем за два года до этого.
Грунтовые реперы закладывают только при отсутствии
капитальных зданий.
В качестве грунтовых реперов используют также устойчивые
пункты полигонометрии и строительной разбивочной сетки.
13

14. Точность построения внешней и внутренней разбивочной основы сооружения

14

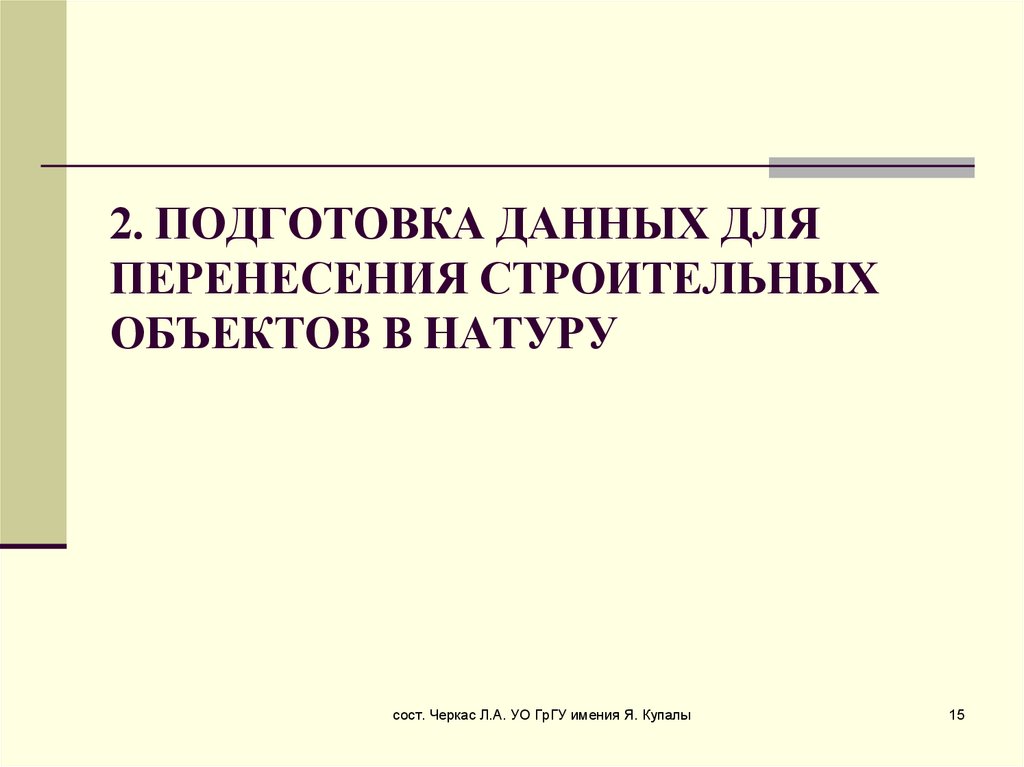

15. 2. Подготовка данных для перенесения строительных объектов в натуру

2. ПОДГОТОВКА ДАННЫХ ДЛЯ
ПЕРЕНЕСЕНИЯ СТРОИТЕЛЬНЫХ
ОБЪЕКТОВ В НАТУРУ
сост. Черкас Л.А. УО ГрГУ имения Я. Купалы
15

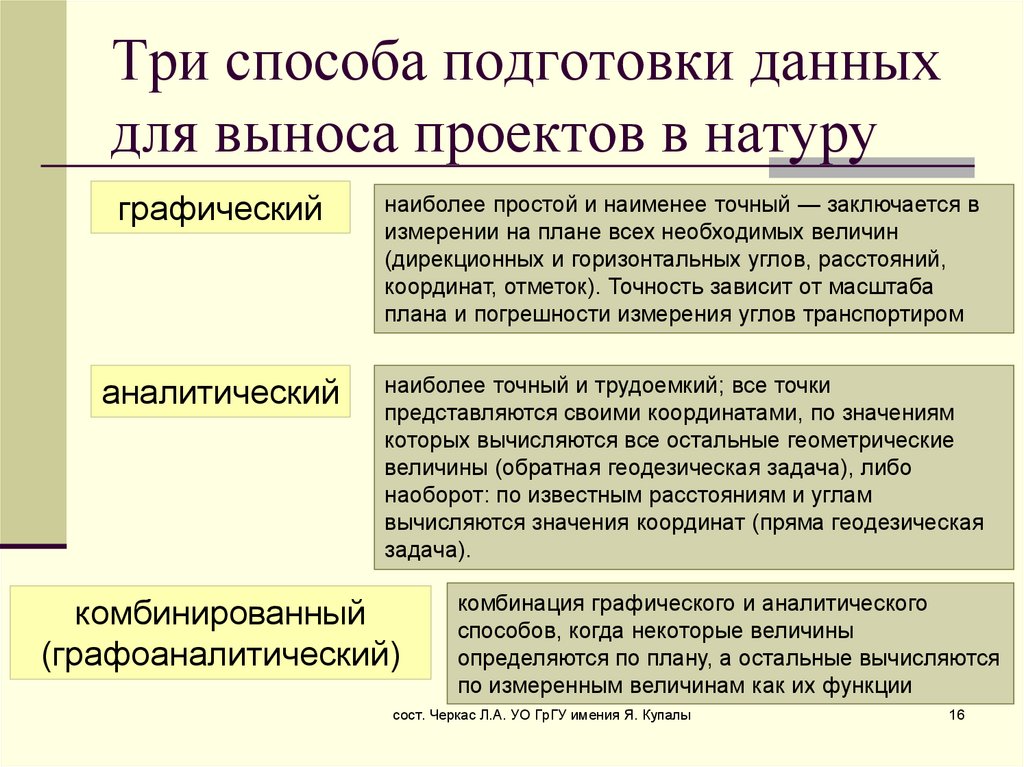

16. Три способа подготовки данных для выноса проектов в натуру

графический
наиболее простой и наименее точный — заключается в
измерении на плане всех необходимых величин
(дирекционных и горизонтальных углов, расстояний,
координат, отметок). Точность зависит от масштаба
плана и погрешности измерения углов транспортиром
аналитический
наиболее точный и трудоемкий; все точки
представляются своими координатами, по значениям
которых вычисляются все остальные геометрические
величины (обратная геодезическая задача), либо
наоборот: по известным расстояниям и углам
вычисляются значения координат (пряма геодезическая
задача).
комбинированный
(графоаналитический)
комбинация графического и аналитического
способов, когда некоторые величины
определяются по плану, а остальные вычисляются
по измеренным величинам как их функции
сост. Черкас Л.А. УО ГрГУ имения Я. Купалы
16

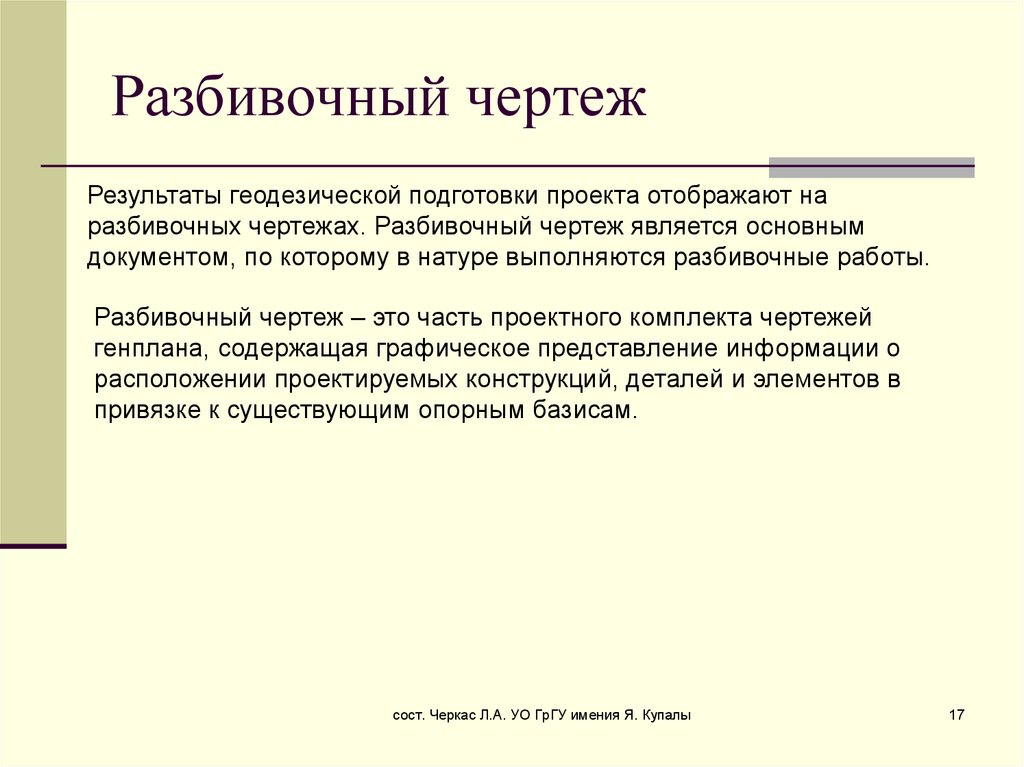

17. Разбивочный чертеж

Результаты геодезической подготовки проекта отображают на
разбивочных чертежах. Разбивочный чертеж является основным
документом, по которому в натуре выполняются разбивочные работы.
Разбивочный чертеж – это часть проектного комплекта чертежей
генплана, содержащая графическое представление информации о
расположении проектируемых конструкций, деталей и элементов в
привязке к существующим опорным базисам.
сост. Черкас Л.А. УО ГрГУ имения Я. Купалы
17

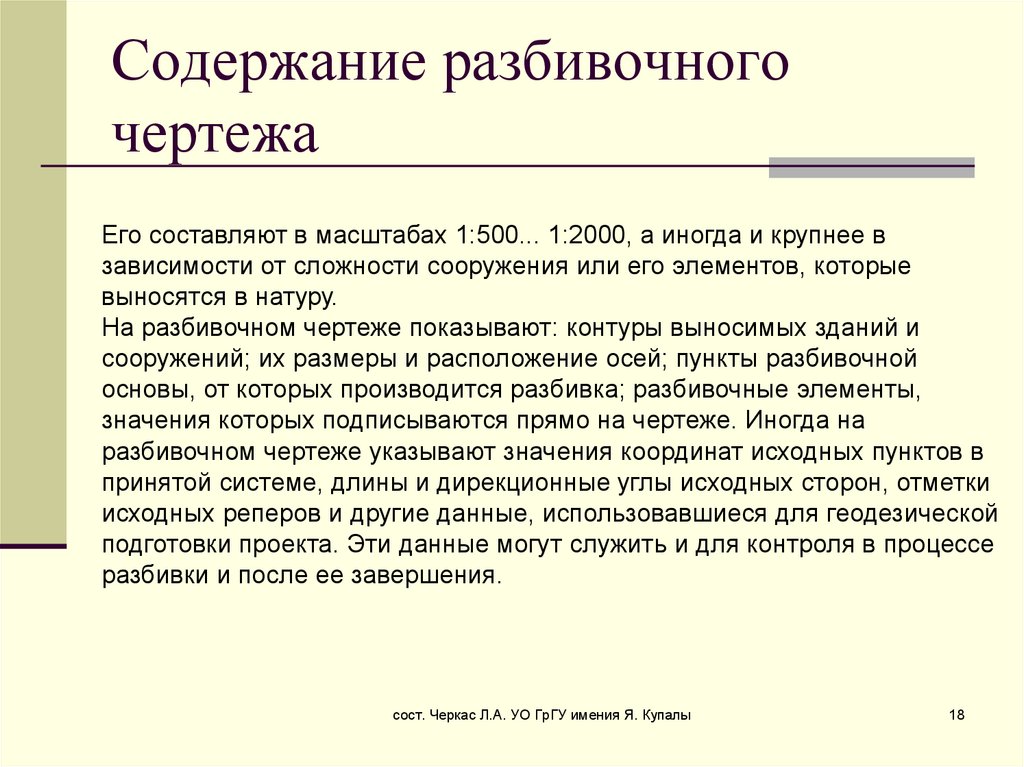

18. Содержание разбивочного чертежа

Его составляют в масштабах 1:500... 1:2000, а иногда и крупнее в
зависимости от сложности сооружения или его элементов, которые
выносятся в натуру.
На разбивочном чертеже показывают: контуры выносимых зданий и
сооружений; их размеры и расположение осей; пункты разбивочной
основы, от которых производится разбивка; разбивочные элементы,
значения которых подписываются прямо на чертеже. Иногда на
разбивочном чертеже указывают значения координат исходных пунктов в
принятой системе, длины и дирекционные углы исходных сторон, отметки
исходных реперов и другие данные, использовавшиеся для геодезической
подготовки проекта. Эти данные могут служить и для контроля в процессе
разбивки и после ее завершения.
сост. Черкас Л.А. УО ГрГУ имения Я. Купалы
18

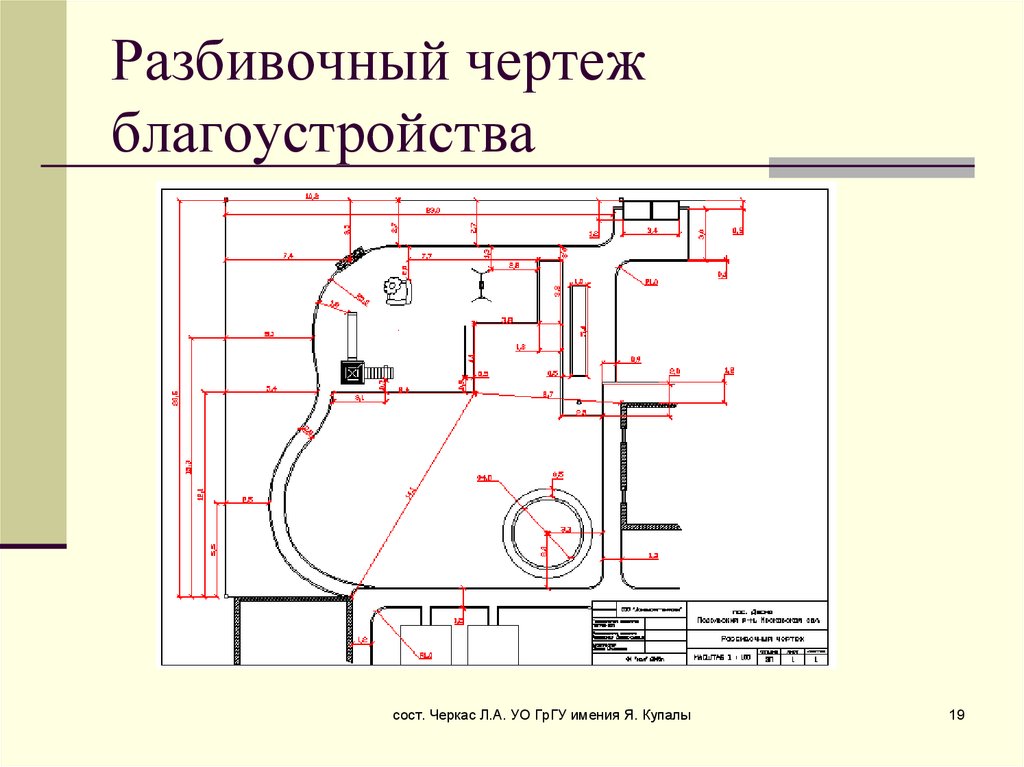

19. Разбивочный чертеж благоустройства

сост. Черкас Л.А. УО ГрГУ имения Я. Купалы
19

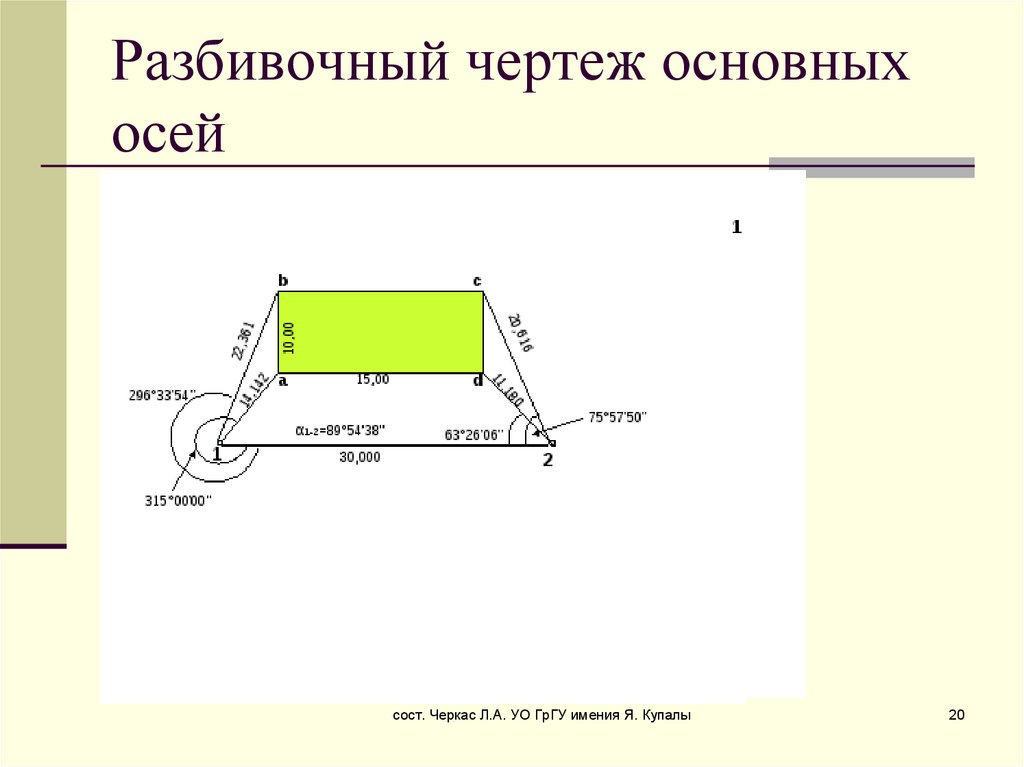

20. Разбивочный чертеж основных осей

сост. Черкас Л.А. УО ГрГУ имения Я. Купалы
20

21.

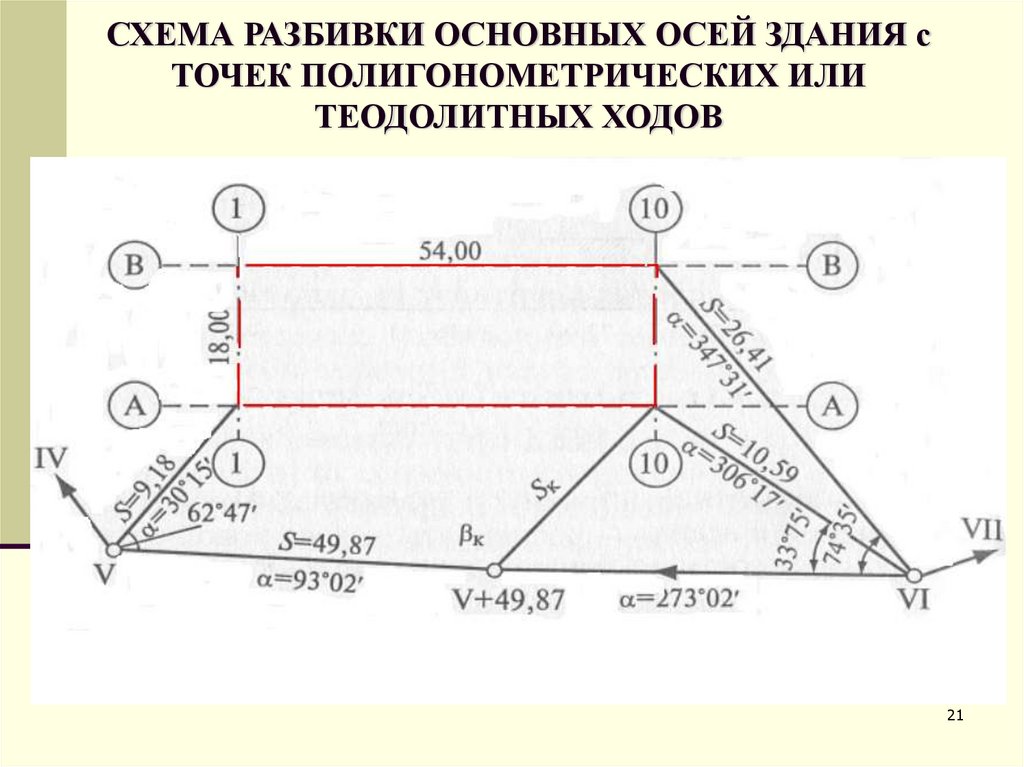

СХЕМА РАЗБИВКИ ОСНОВНЫХ ОСЕЙ ЗДАНИЯ с
ТОЧЕК ПОЛИГОНОМЕТРИЧЕСКИХ ИЛИ
ТЕОДОЛИТНЫХ ХОДОВ
21

22. 3. Элементы геодезических разбивочных работ

3. ЭЛЕМЕНТЫ ГЕОДЕЗИЧЕСКИХ
РАЗБИВОЧНЫХ РАБОТ
сост. Черкас Л.А. УО ГрГУ имения Я. Купалы
22

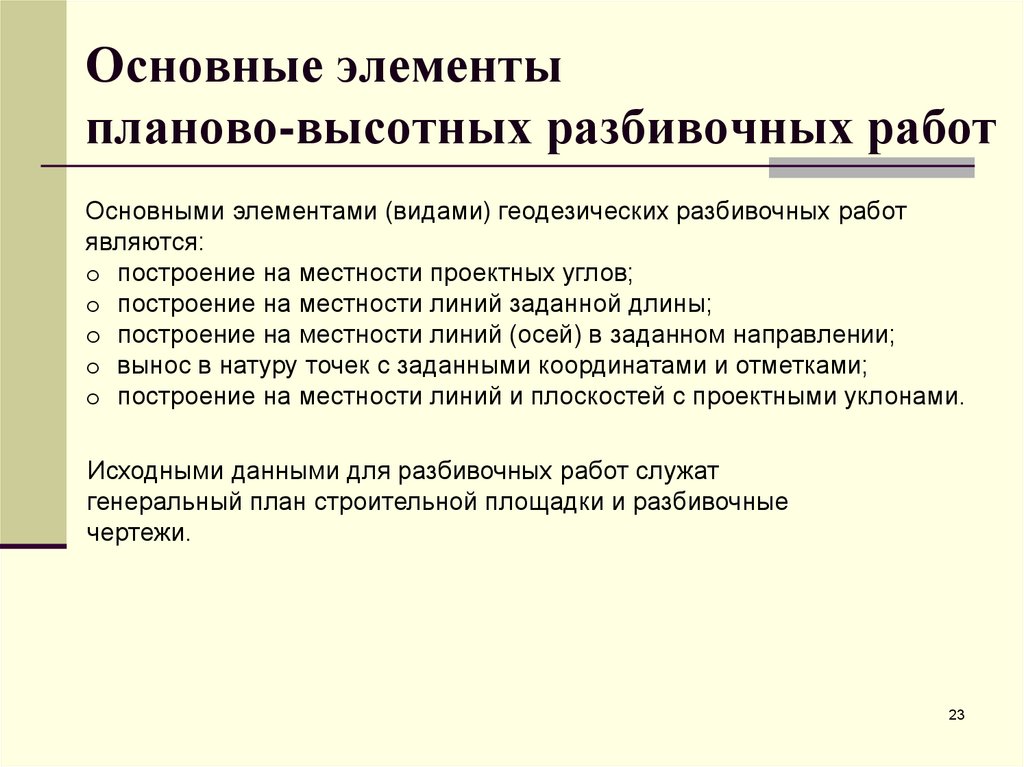

23. Основные элементы планово-высотных разбивочных работ

Основными элементами (видами) геодезических разбивочных работ
являются:
o построение на местности проектных углов;
o построение на местности линий заданной длины;
o построение на местности линий (осей) в заданном направлении;
o вынос в натуру точек с заданными координатами и отметками;
o построение на местности линий и плоскостей с проектными уклонами.
Исходными данными для разбивочных работ служат
генеральный план строительной площадки и разбивочные
чертежи.
23

24.

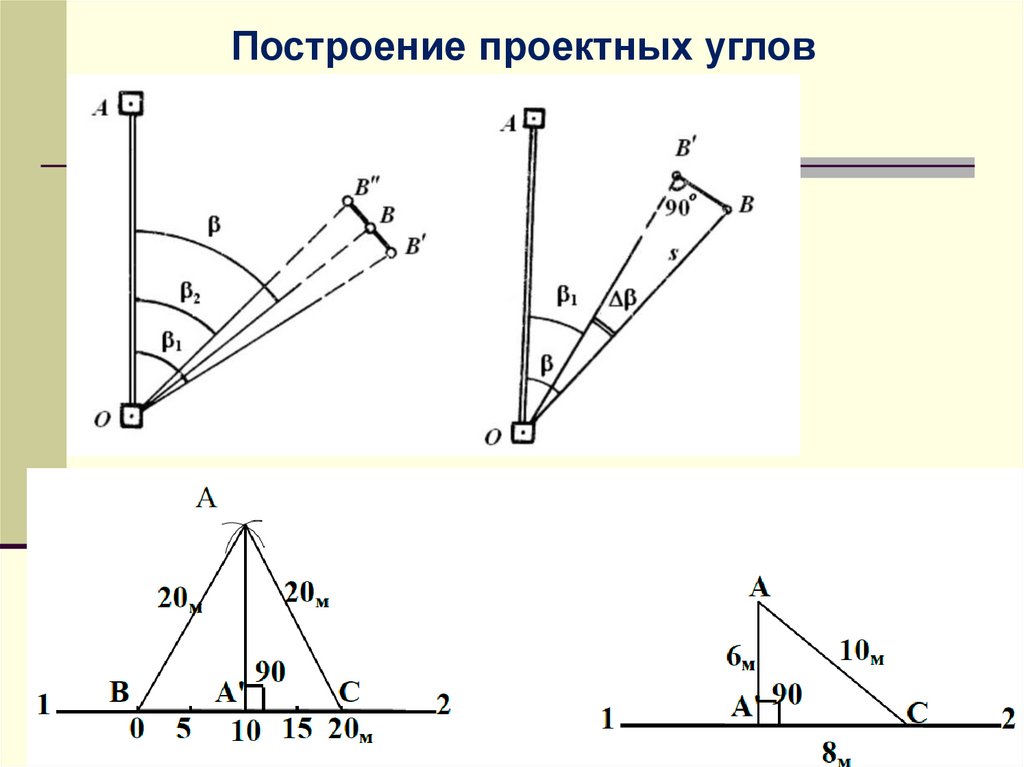

Построение проектных углов
24

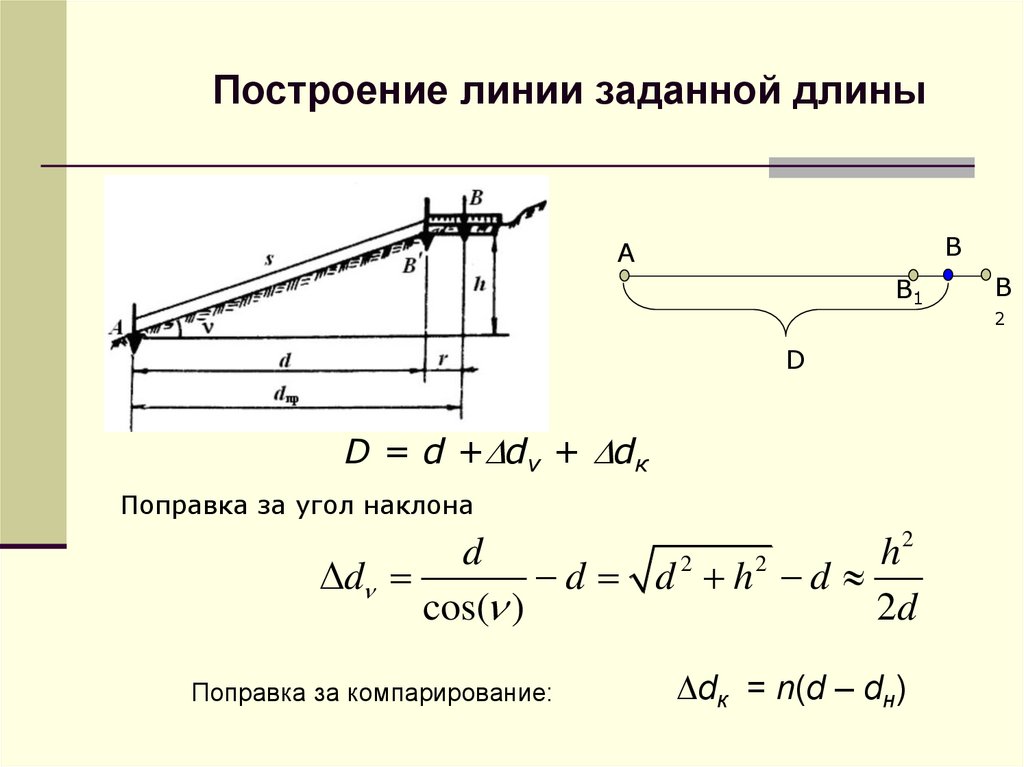

25. Построение линии заданной длины

В
А
В1
D
D = d + dv + dк
Поправка за угол наклона
2
d
h
d
d d 2 h2 d
cos( )
2d
Поправка за компарирование:
dк = n(d – dн)
В
2

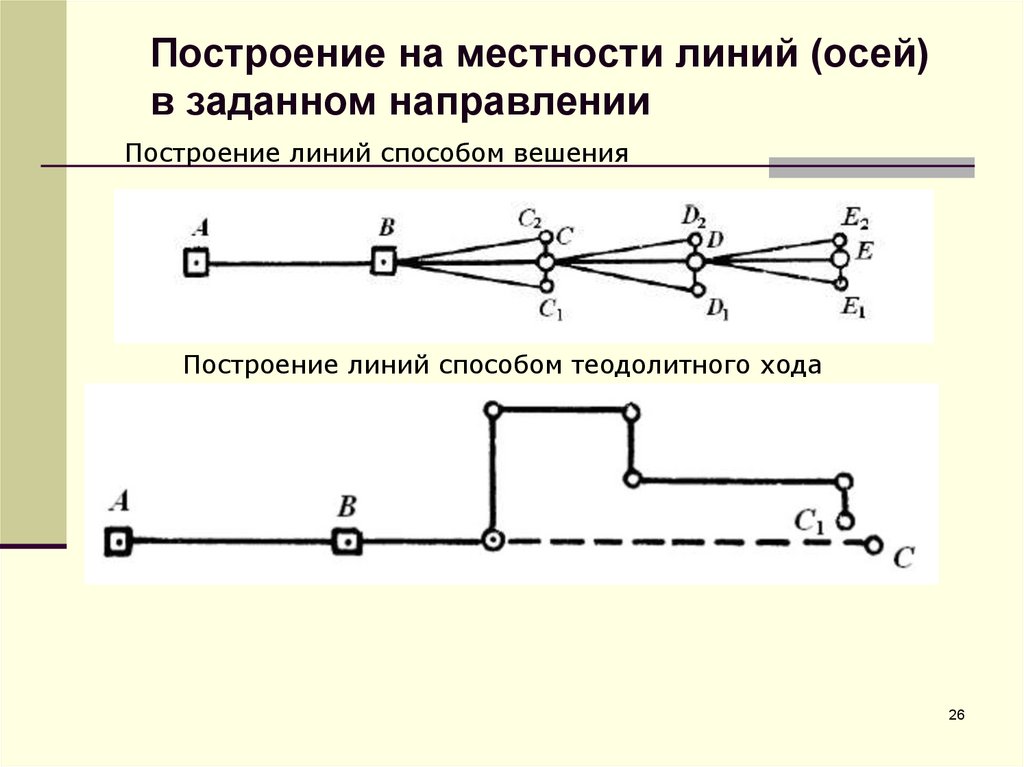

26. Построение на местности линий (осей) в заданном направлении

Построение линий способом вешения
Построение линий способом теодолитного хода
26

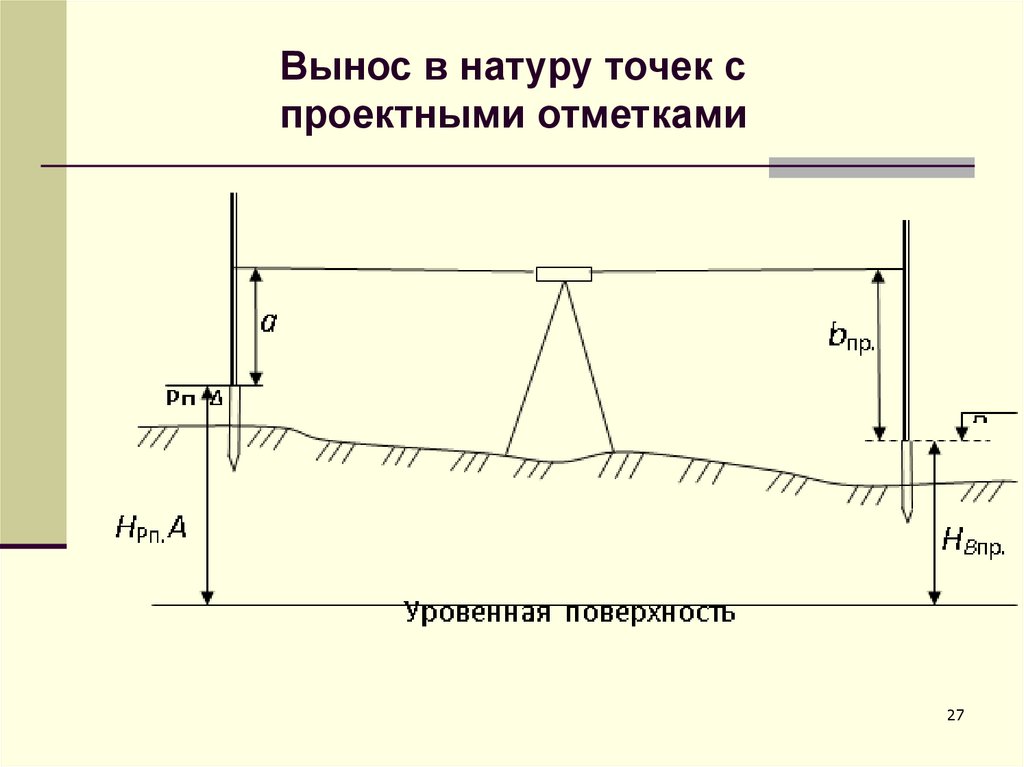

27.

Вынос в натуру точек с
проектными отметками
27

28.

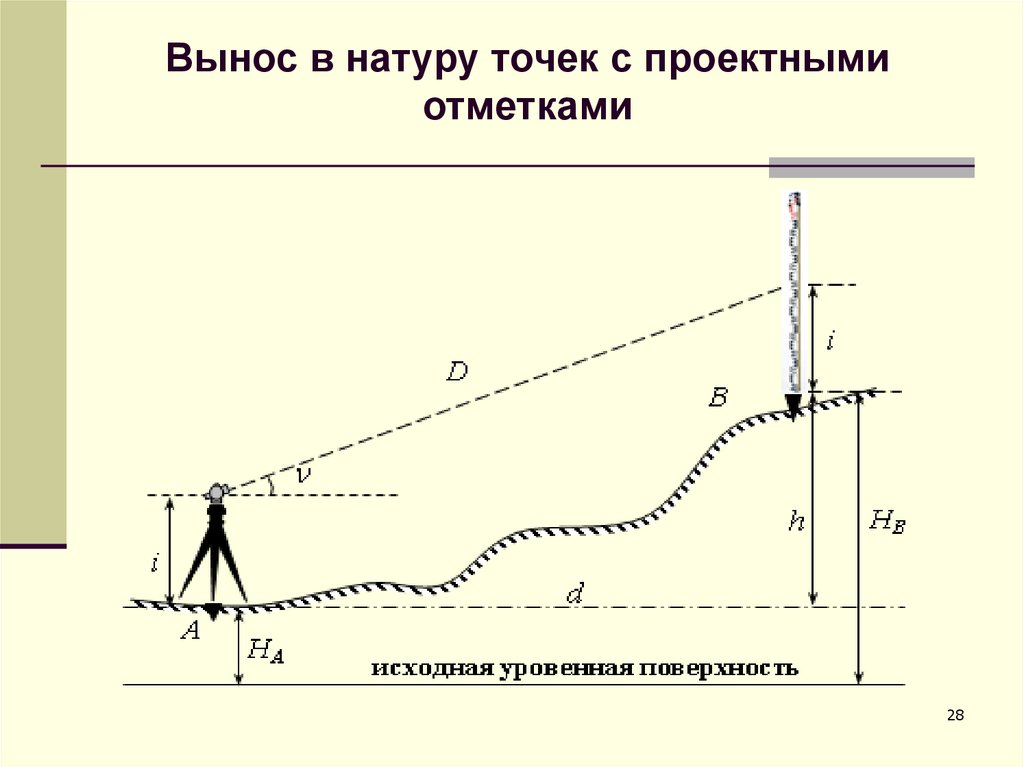

Вынос в натуру точек с проектными
отметками
28

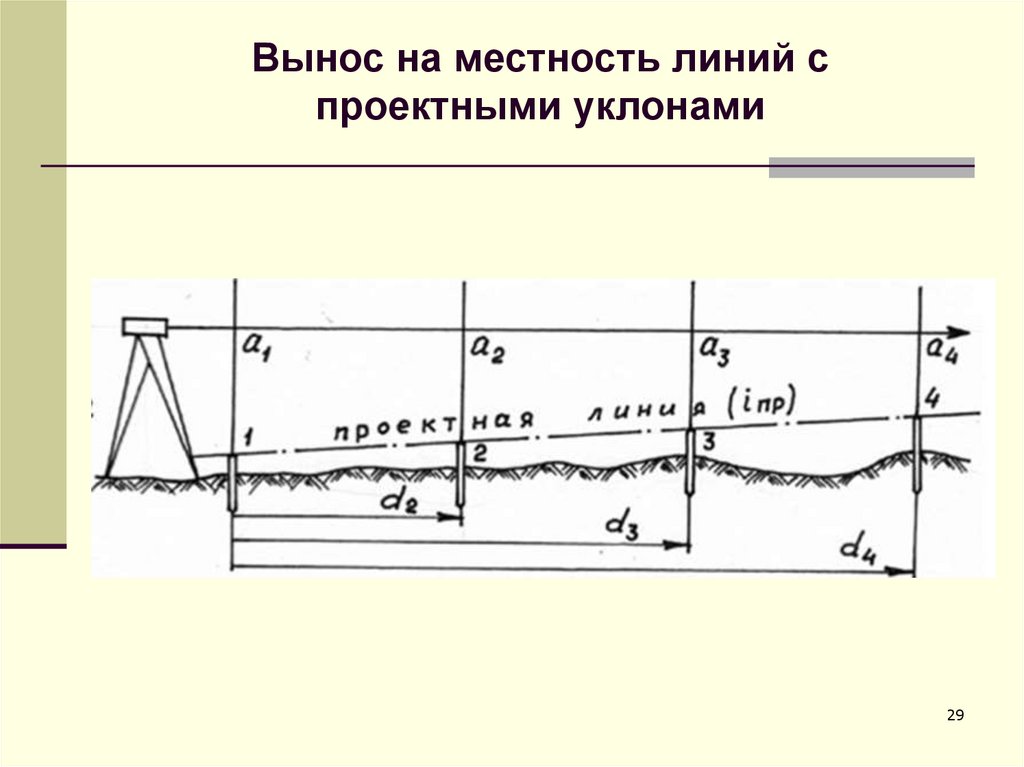

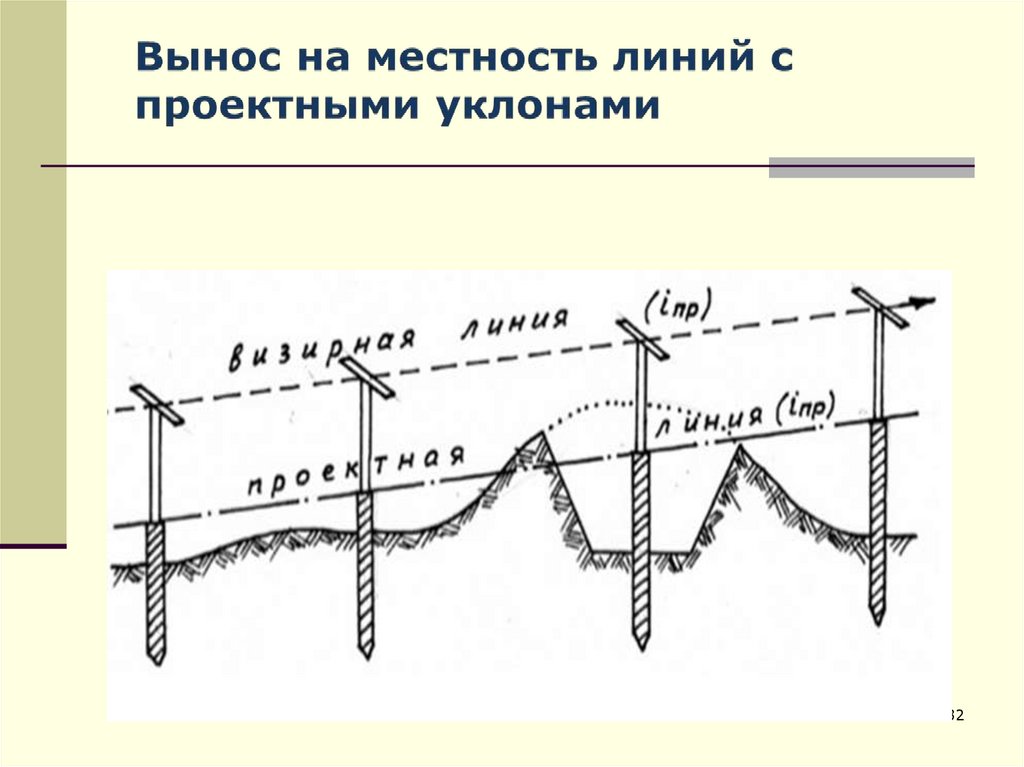

29.

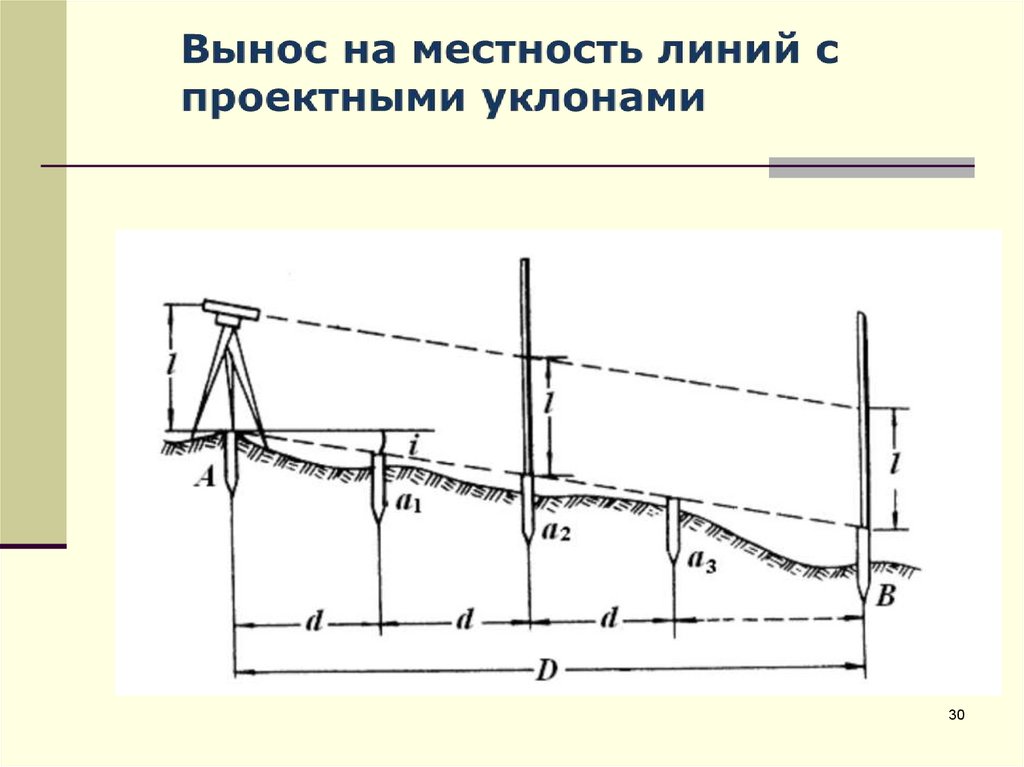

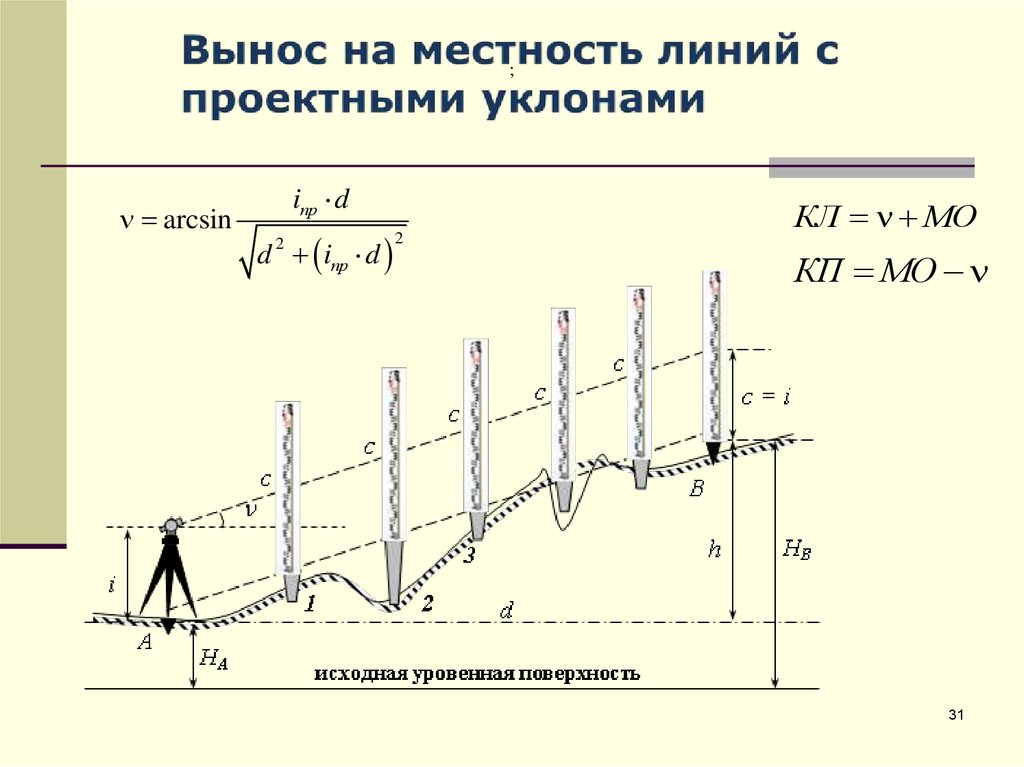

Вынос на местность линий с
проектными уклонами
29

30.

30

31.

;
arcsin
iпр d
d iпр d
2
2
КЛ МО
КП МО
31

32.

32

33.

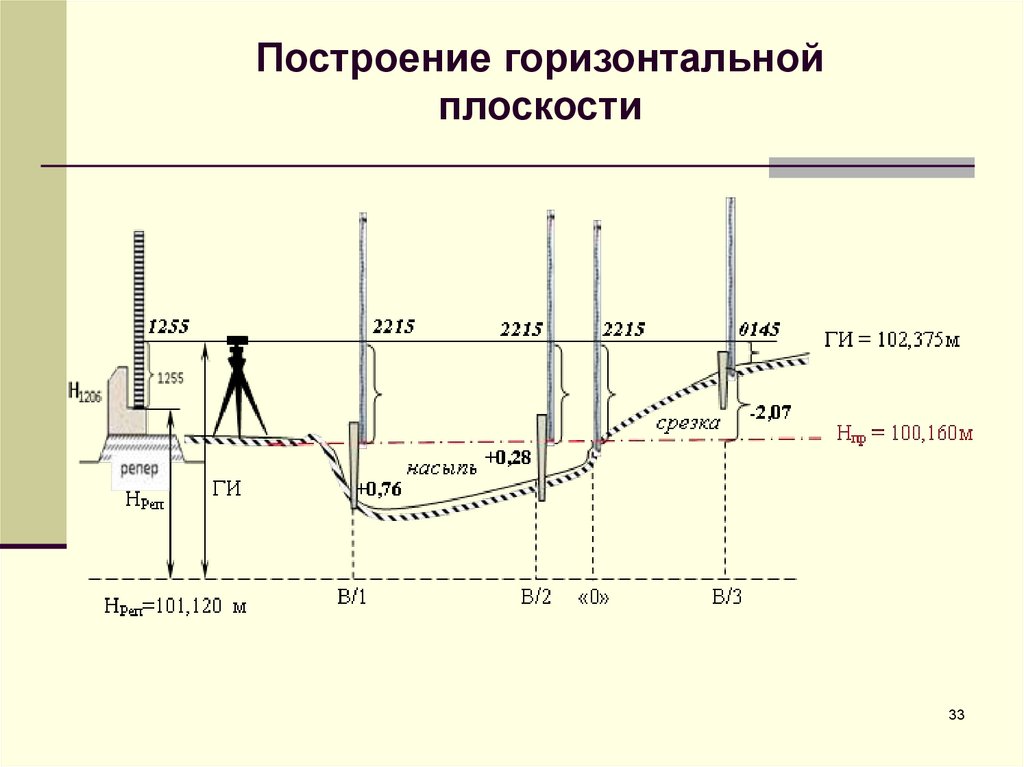

Построение горизонтальной
плоскости
33

34. 4. Способы разбивки главных (основных) осей зданий (сооружений)

4. СПОСОБЫ РАЗБИВКИ ГЛАВНЫХ
(ОСНОВНЫХ) ОСЕЙ ЗДАНИЙ
(СООРУЖЕНИЙ)
сост. Черкас Л.А. УО ГрГУ имения Я. Купалы
34

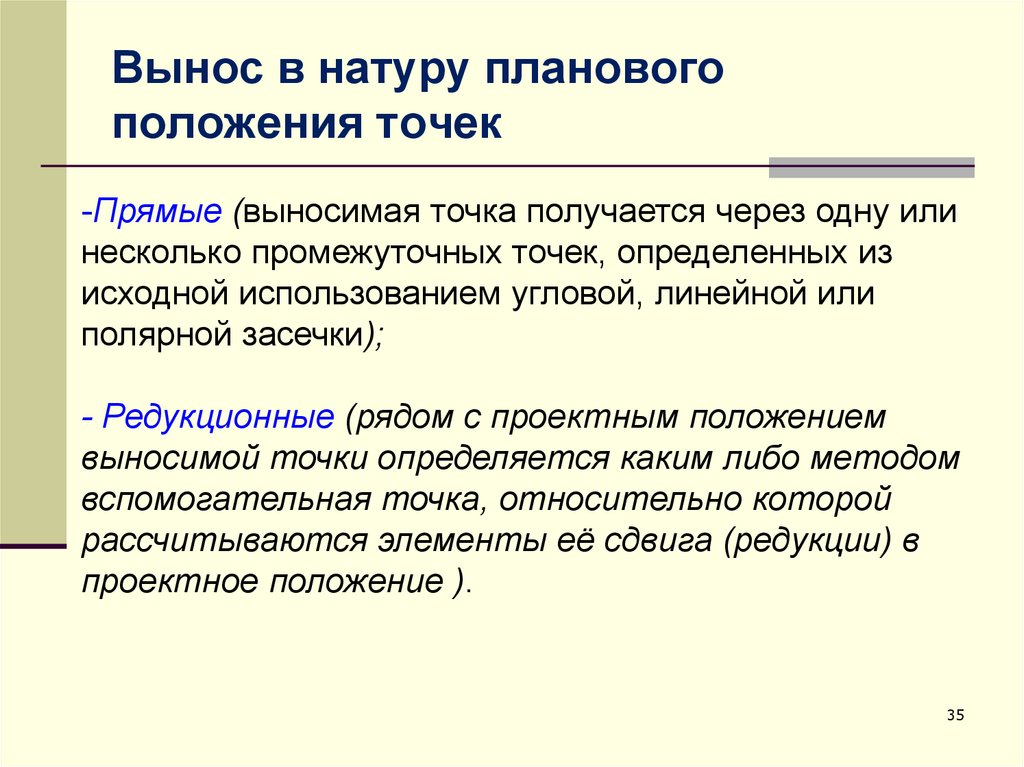

35. Вынос в натуру планового положения точек

-Прямые (выносимая точка получается через одну или
несколько промежуточных точек, определенных из
исходной использованием угловой, линейной или
полярной засечки);
- Редукционные (рядом с проектным положением
выносимой точки определяется каким либо методом
вспомогательная точка, относительно которой
рассчитываются элементы её сдвига (редукции) в
проектное положение ).
35

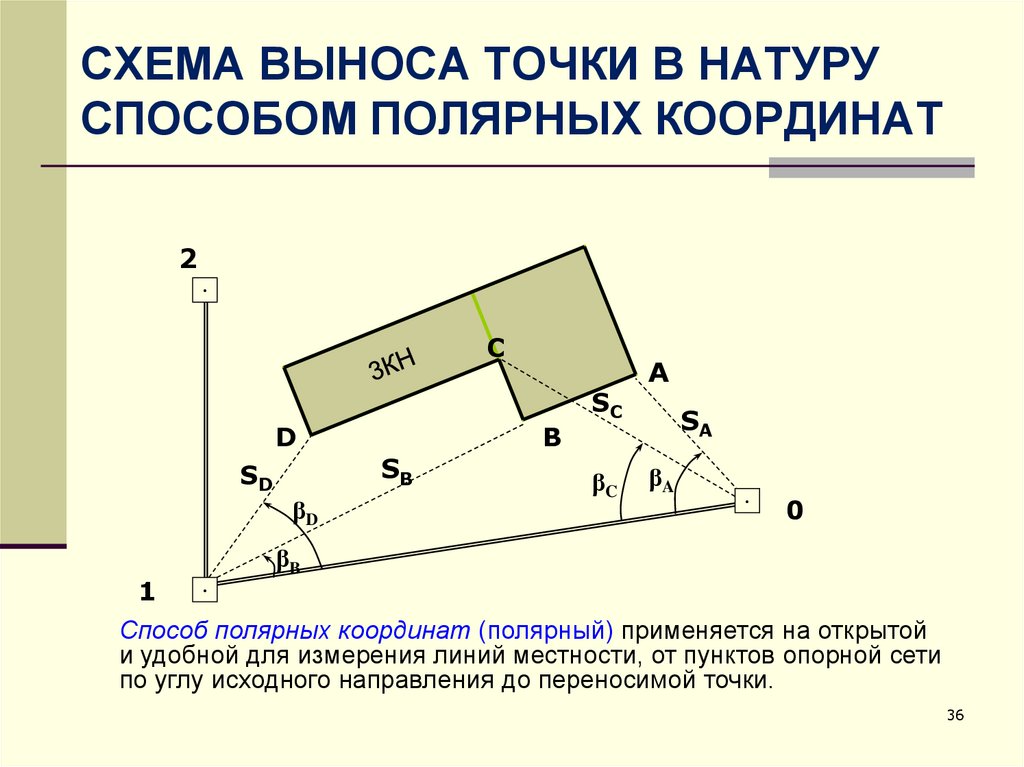

36. СХЕМА ВЫНОСА ТОЧКИ В НАТУРУ СПОСОБОМ ПОЛЯРНЫХ КООРДИНАТ

2
·
С
D
SB
SD
βD
1
·
В
SC
βC
А
SA
βA
·
0
βB
Способ полярных координат (полярный) применяется на открытой
и удобной для измерения линий местности, от пунктов опорной сети
по углу исходного направления до переносимой точки.
36

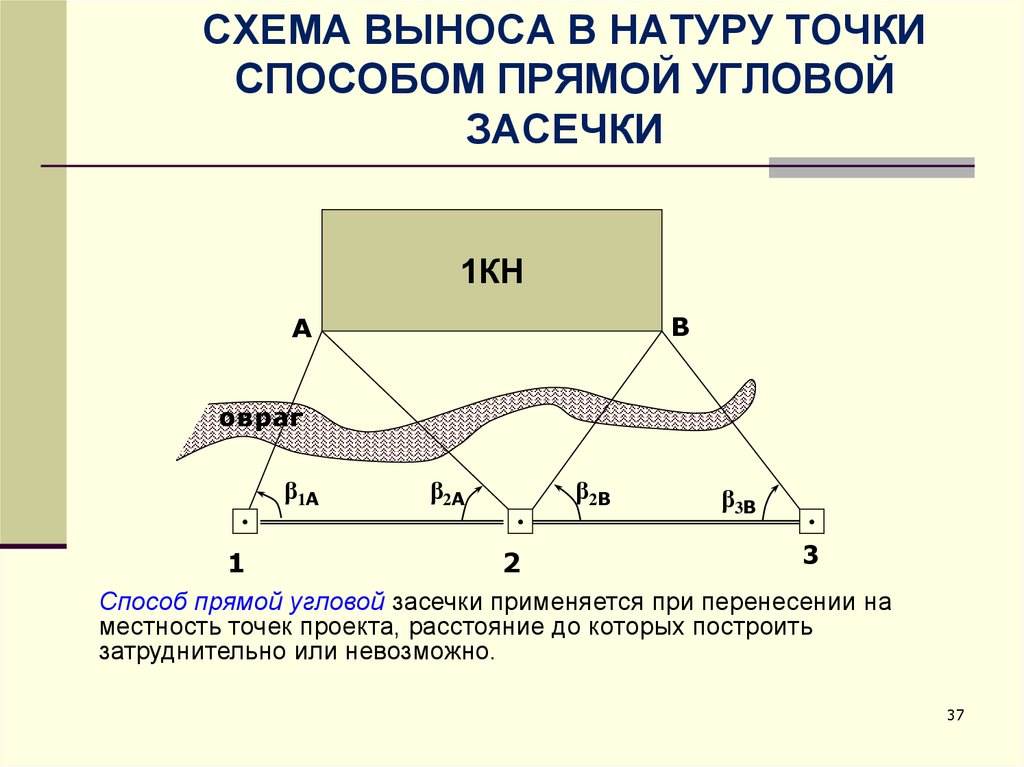

37. СХЕМА ВЫНОСА В НАТУРУ ТОЧКИ СПОСОБОМ ПРЯМОЙ УГЛОВОЙ ЗАСЕЧКИ

1КН
В
А
овраг
·
β1А
β2А
·
β2В
β3В
·
3
1
2
Способ прямой угловой засечки применяется при перенесении на
местность точек проекта, расстояние до которых построить
затруднительно или невозможно.
37

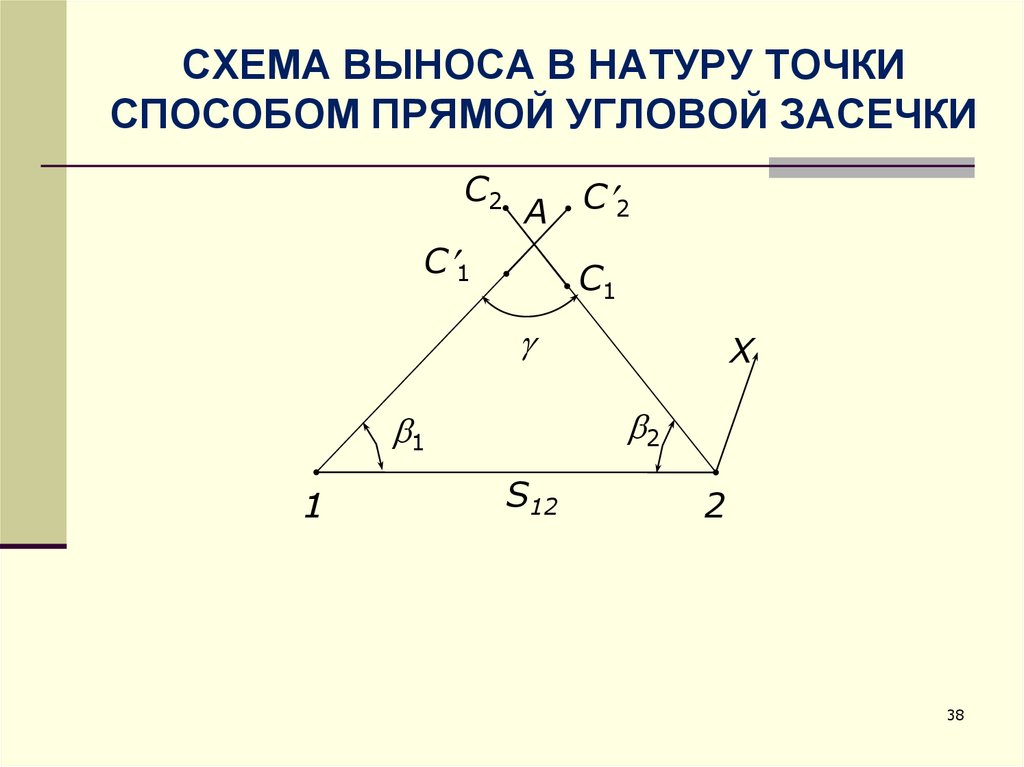

38. СХЕМА ВЫНОСА В НАТУРУ ТОЧКИ СПОСОБОМ ПРЯМОЙ УГЛОВОЙ ЗАСЕЧКИ

C2
А
C 1
C 2
C1
2
1
1
X
S12
2
38

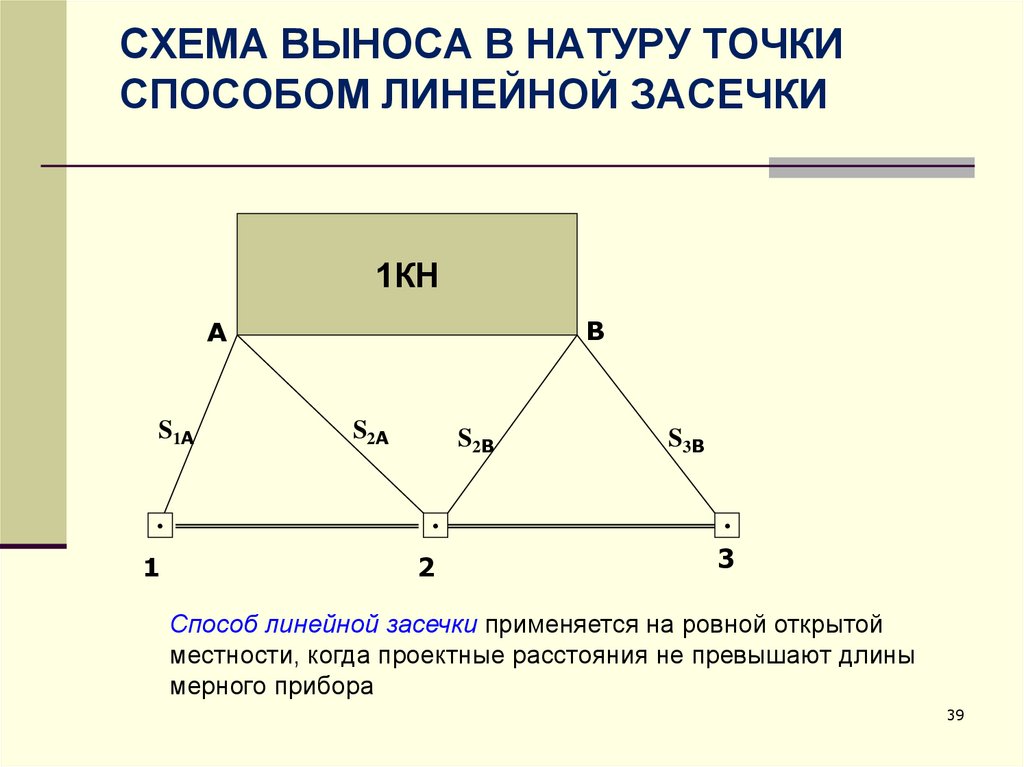

39. СХЕМА ВЫНОСА В НАТУРУ ТОЧКИ СПОСОБОМ ЛИНЕЙНОЙ ЗАСЕЧКИ

1КН
В
А
S1А
S2А
S2В
·
·
1
2
S3В
·
3
Способ линейной засечки применяется на ровной открытой
местности, когда проектные расстояния не превышают длины
мерного прибора
39

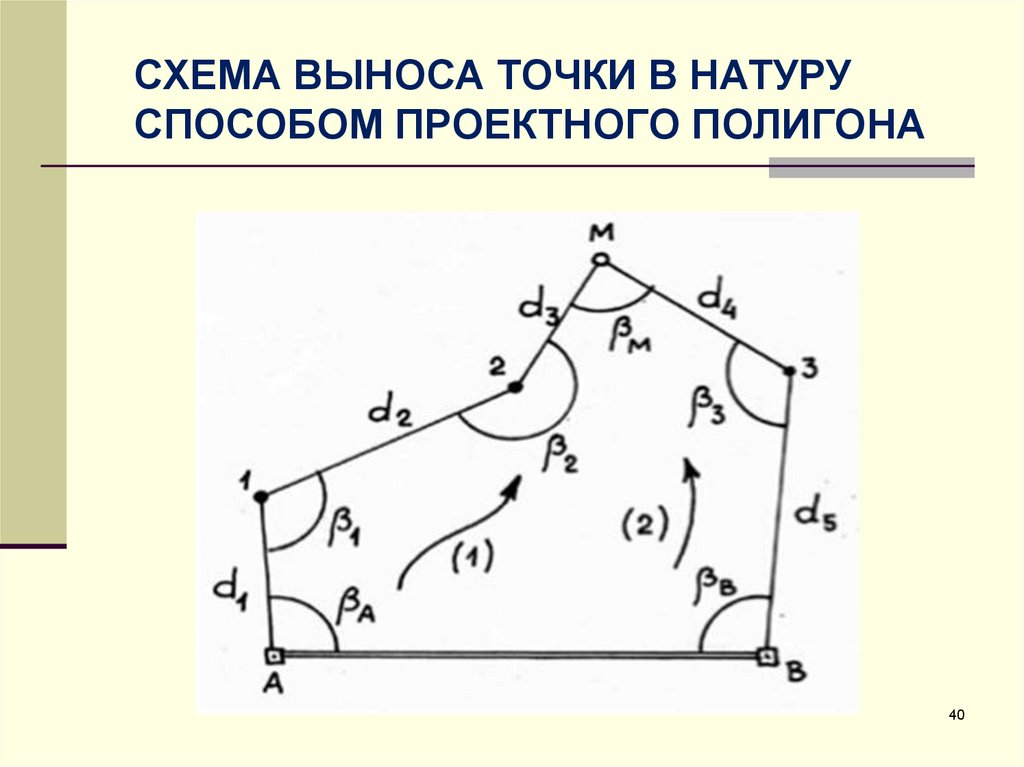

40.

СХЕМА ВЫНОСА ТОЧКИ В НАТУРУ
СПОСОБОМ ПРОЕКТНОГО ПОЛИГОНА
40

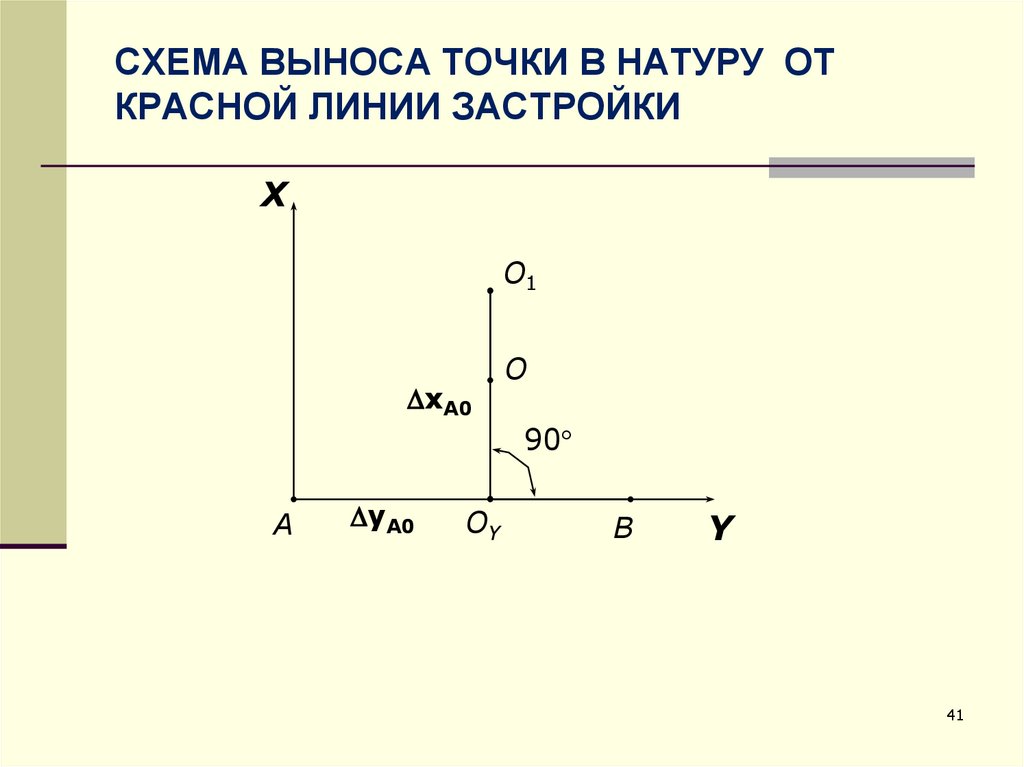

41. СХЕМА ВЫНОСА ТОЧКИ В НАТУРУ ОТ КРАСНОЙ ЛИНИИ ЗАСТРОЙКИ

X
O1
xA0
O
90
A
yA0
OY
B
Y
41

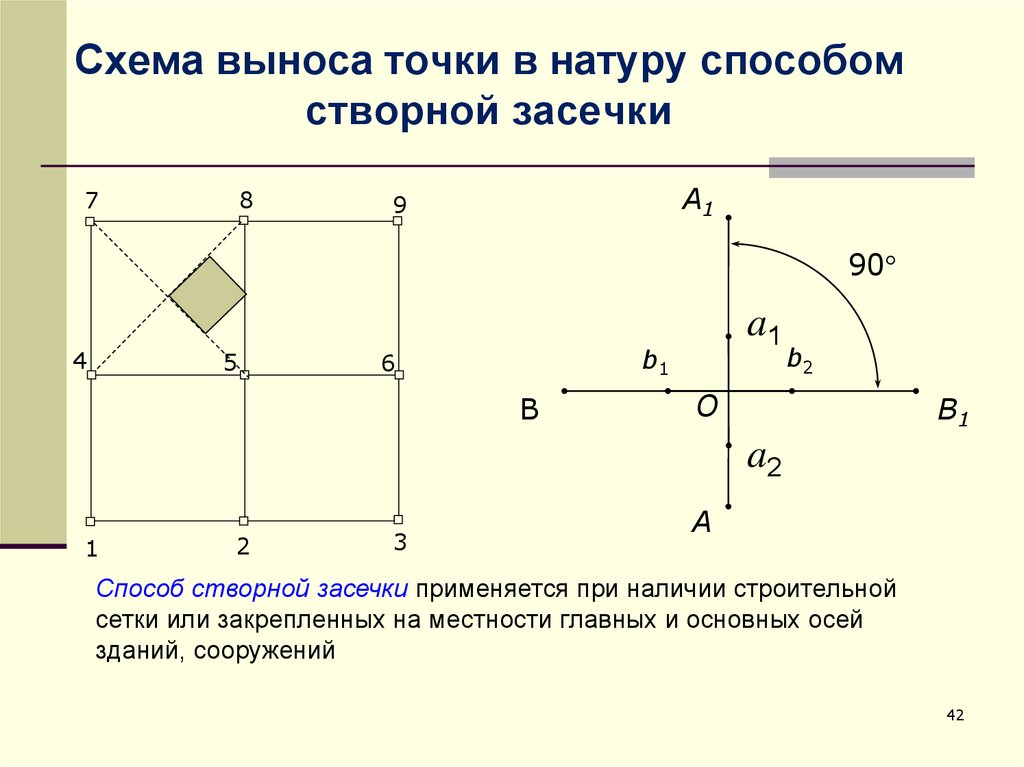

42. Схема выноса точки в натуру способом створной засечки

7
8
А1
9
90
4
5
a1
b1
6
В
b2
О
В1
a2
1
2
3
А
Способ створной засечки применяется при наличии строительной
сетки или закрепленных на местности главных и основных осей
зданий, сооружений
42

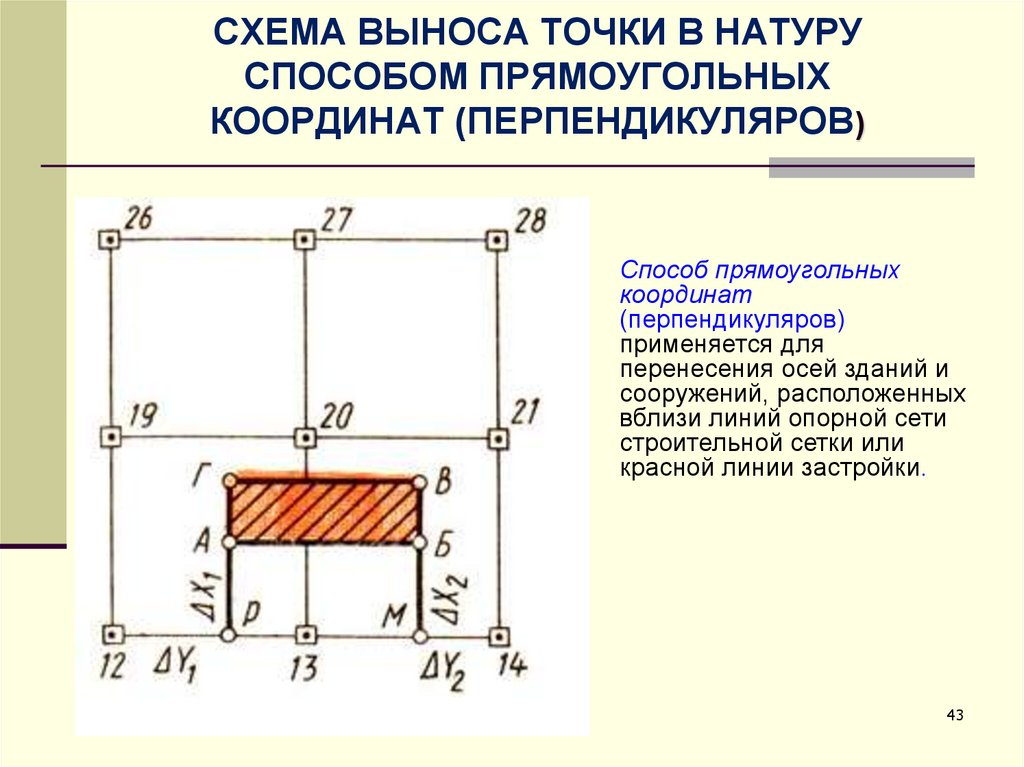

43. СХЕМА ВЫНОСА ТОЧКИ В НАТУРУ СПОСОБОМ ПРЯМОУГОЛЬНЫХ КООРДИНАТ (ПЕРПЕНДИКУЛЯРОВ)

Способ прямоугольных
координат
(перпендикуляров)
применяется для
перенесения осей зданий и
сооружений, расположенных
вблизи линий опорной сети
строительной сетки или
красной линии застройки.
43

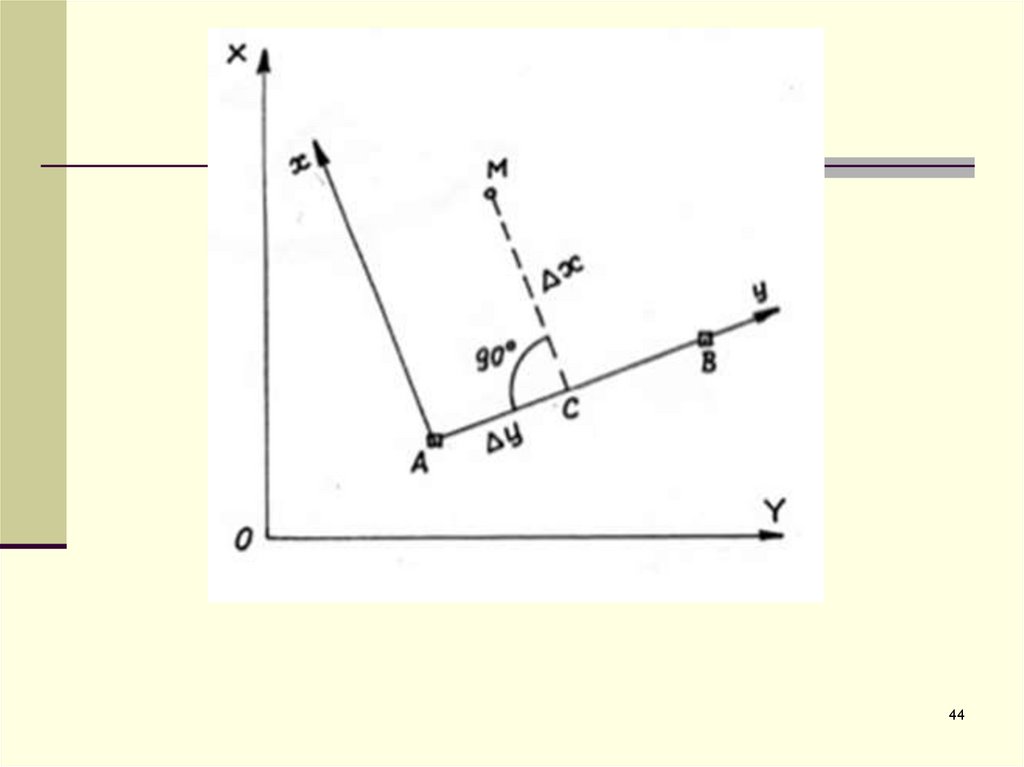

44.

44

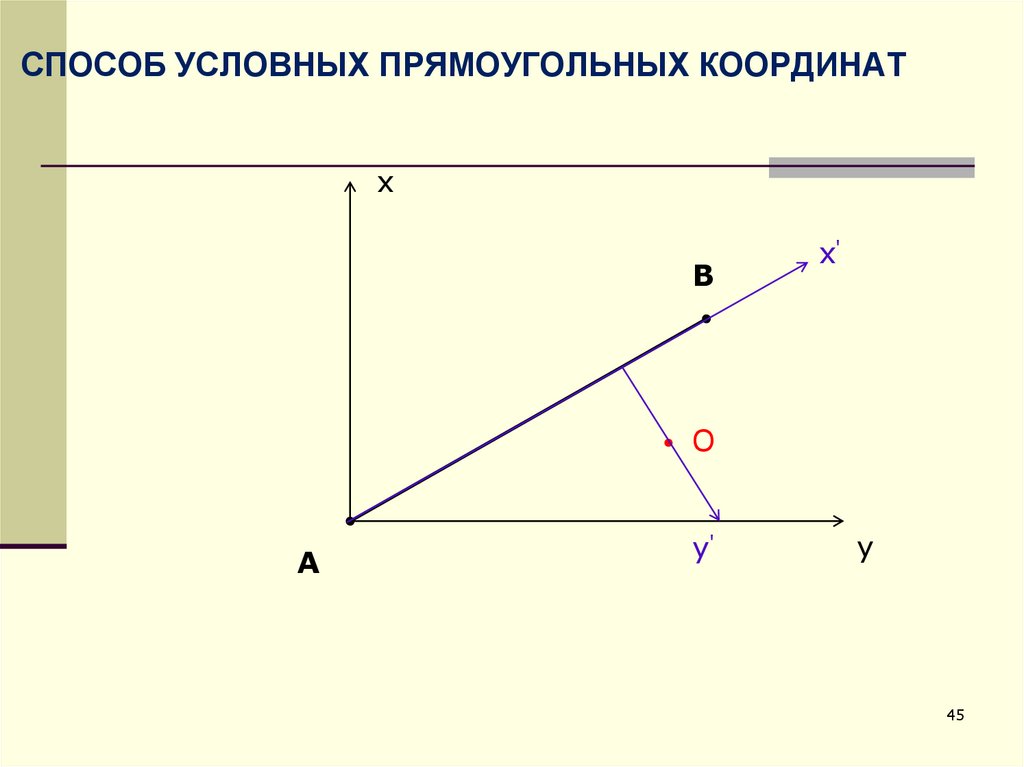

45. СПОСОБ УСЛОВНЫХ ПРЯМОУГОЛЬНЫХ КООРДИНАТ

х
В
х'
О
А
y'
y
45

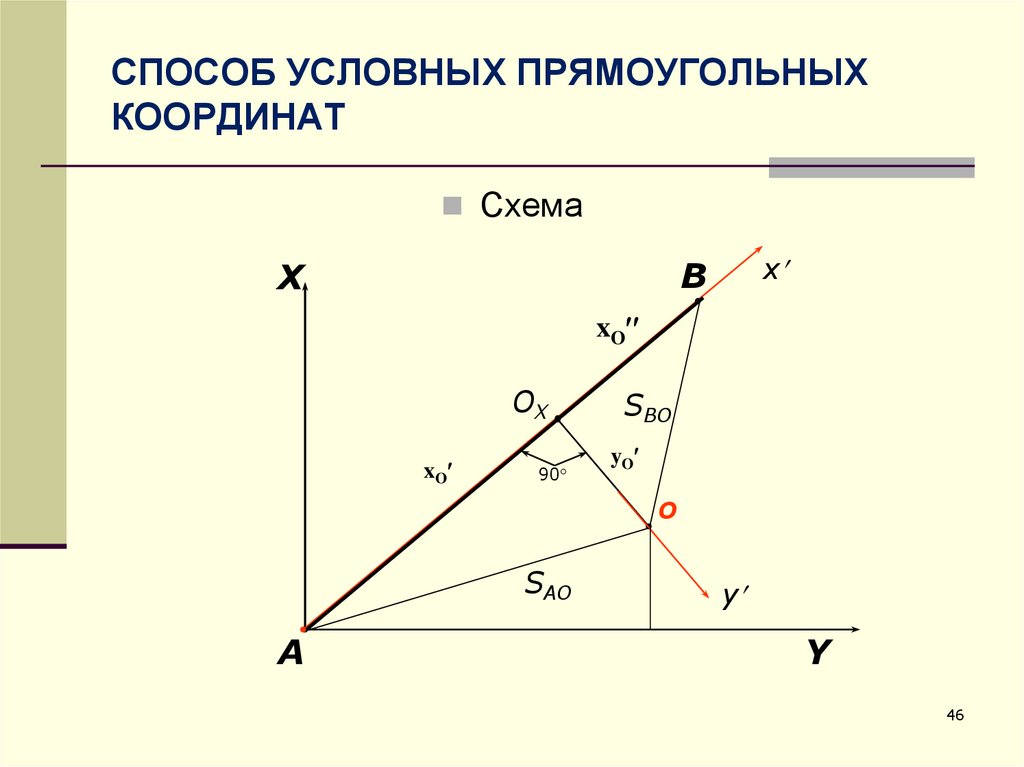

46. СПОСОБ УСЛОВНЫХ ПРЯМОУГОЛЬНЫХ КООРДИНАТ

Схема
x
B
X
xO
OX
xO
90
SBO
yO
O
SAO
A
y
Y
46

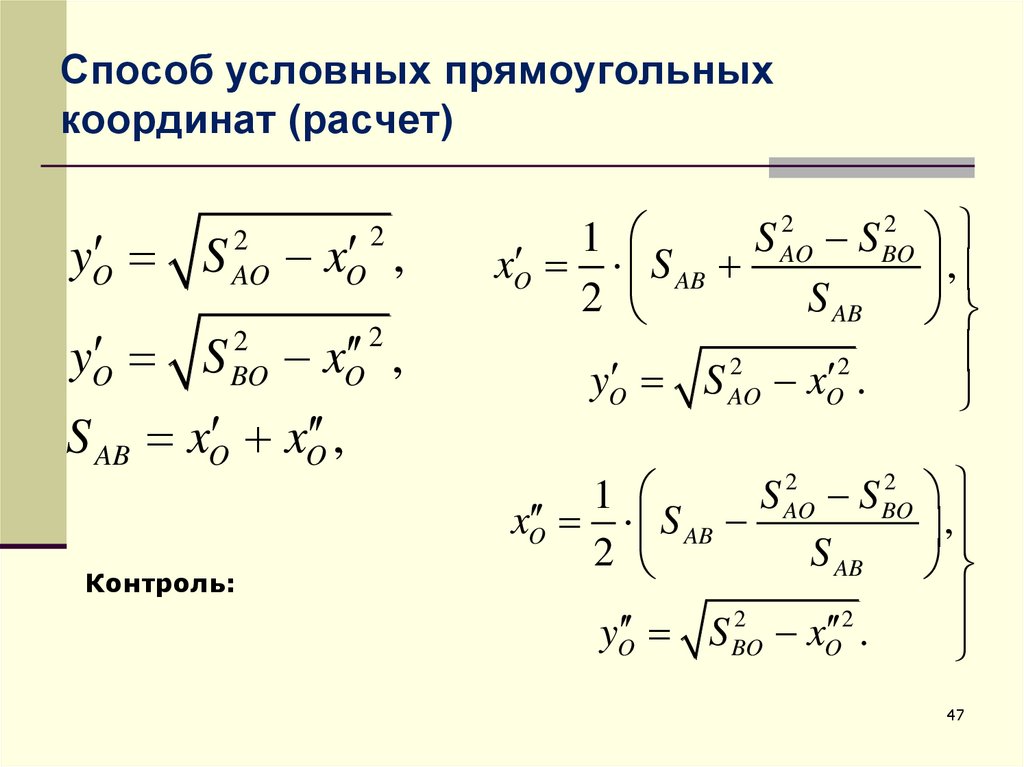

47. Способ условных прямоугольных координат (расчет)

2
yO S AO
xO ,
2
yO S
2
BO
xO ,
S AB xO xO ,
Контроль:
2
2
2
1
S AO S BO
xO S AB
,
2
S AB
2
2
yO S AO xO .
2
2
1
S AO
S BO
xO S AB
,
2
S AB
2
2
yO S BO xO .
47

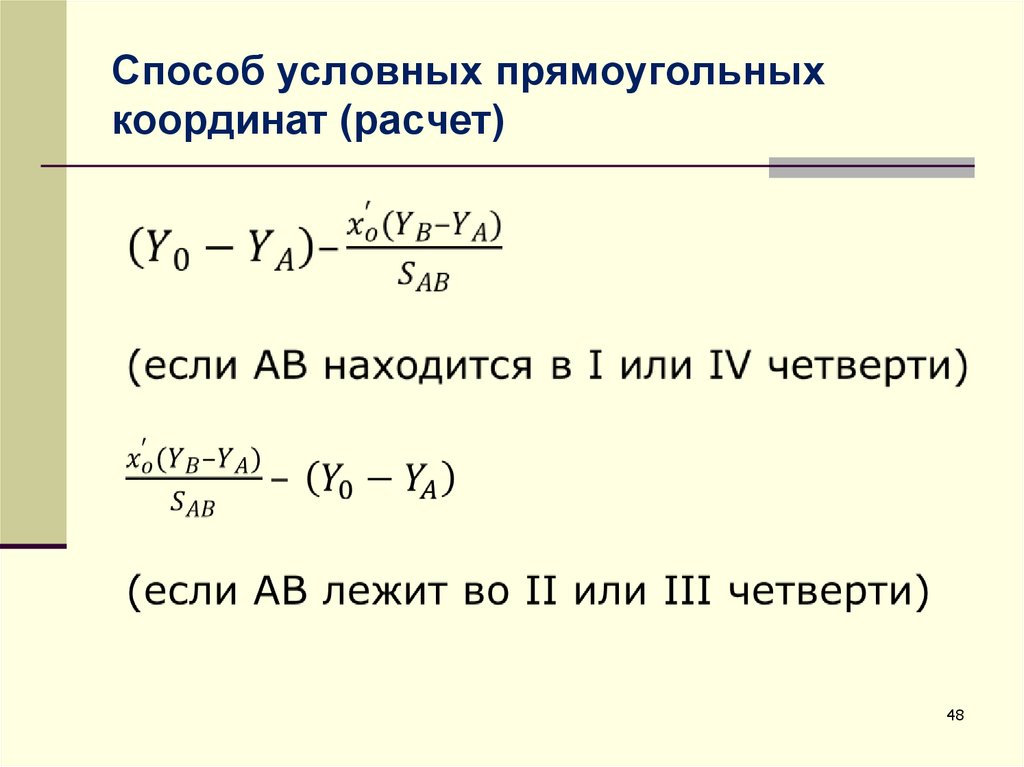

48. Способ условных прямоугольных координат (расчет)

48

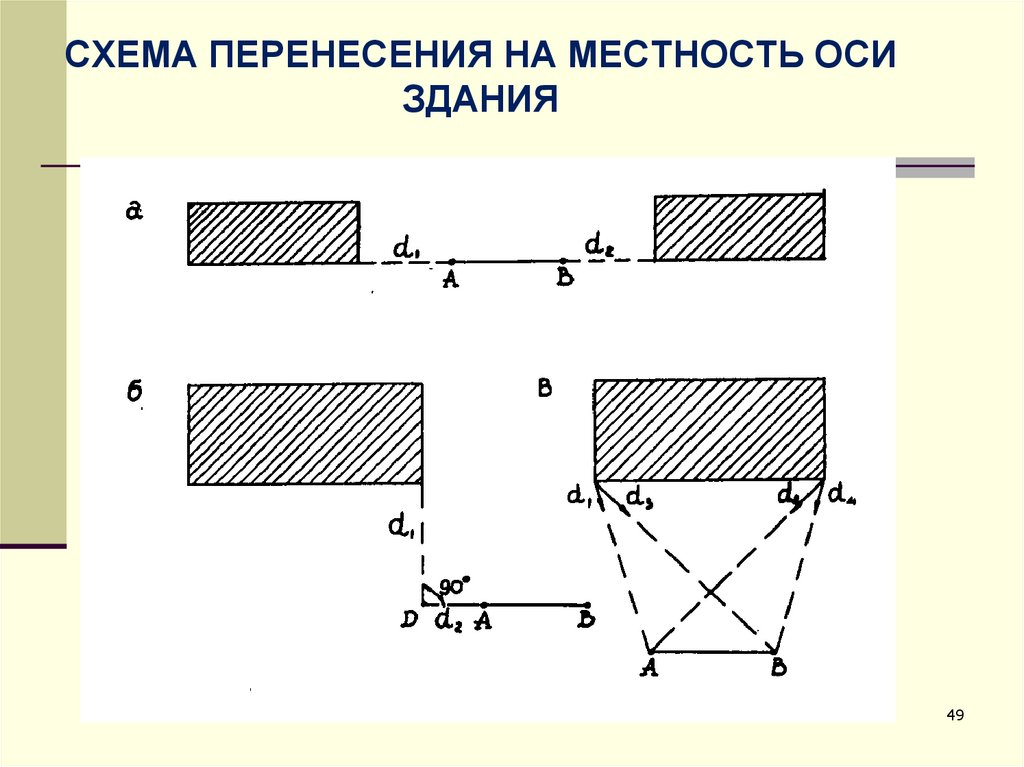

49. СХЕМА ПЕРЕНЕСЕНИЯ НА МЕСТНОСТЬ ОСИ ЗДАНИЯ

49

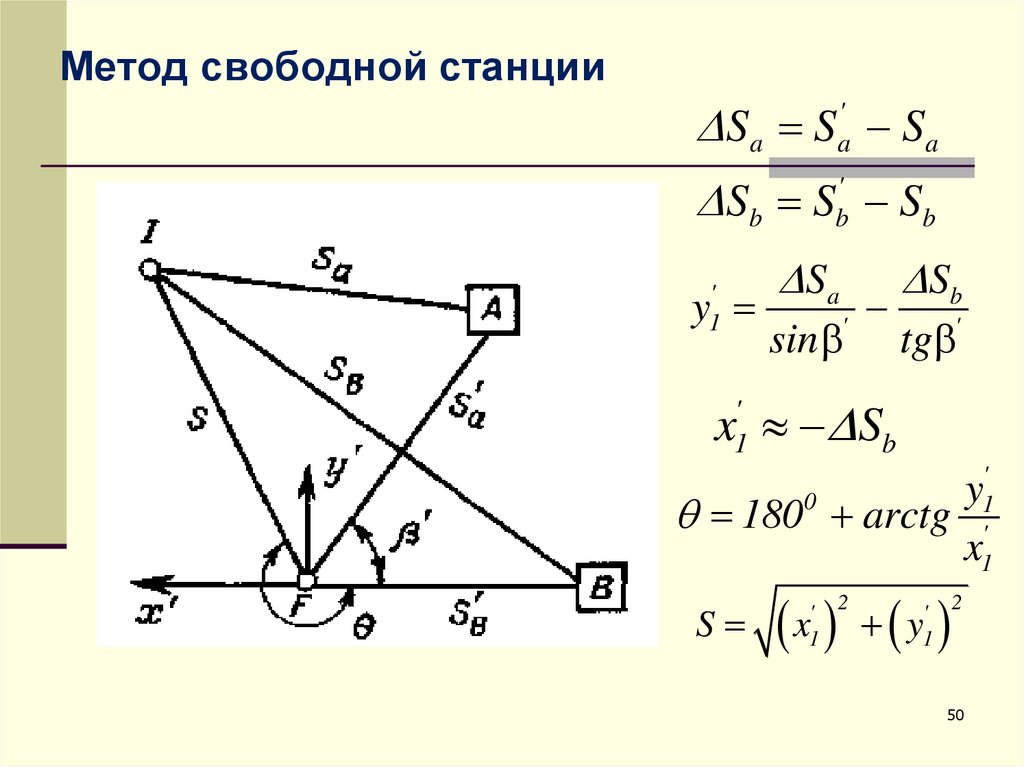

50. Метод свободной станции

Sa Sa' Sa
Sb Sb' Sb
y
'
1
Sa
sin
'
Sb
tg
'
x Sb
'
1
'
1
'
1
y
180 arctg
x
0
S
x y
' 2
1
' 2
1
50

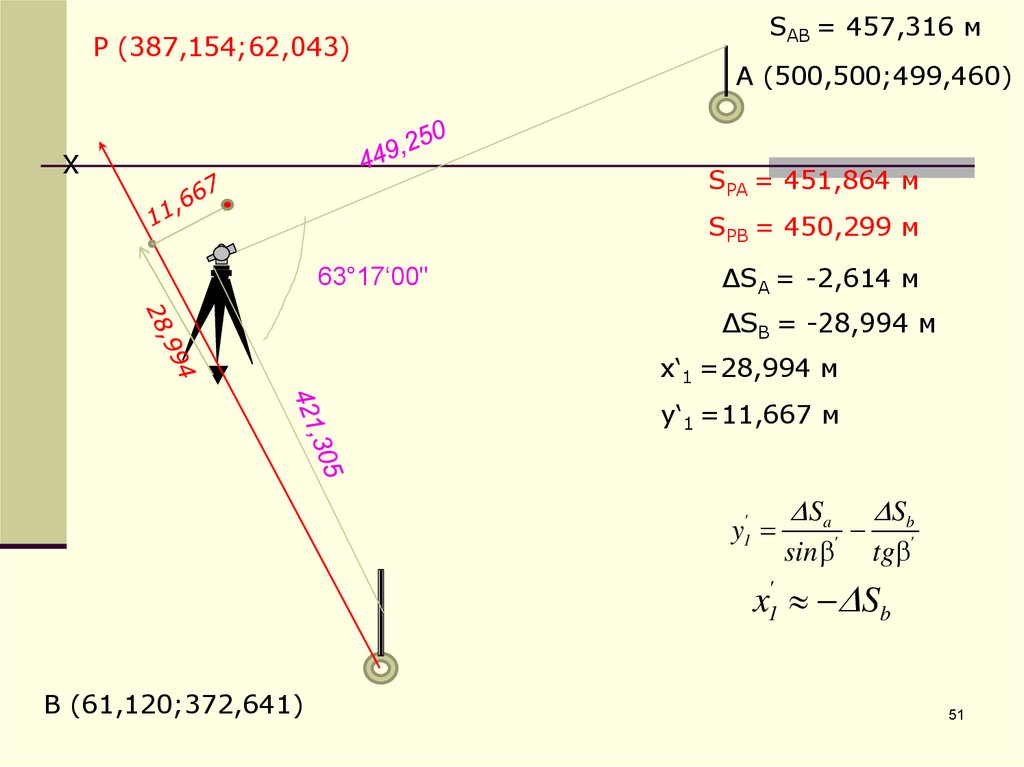

51.

Р (387,154;62,043)
X
SАВ = 457,316 м
А (500,500;499,460)
SPA = 451,864 м
SPВ = 450,299 м
63°17‘00"
ΔSA = -2,614 м
ΔSВ = -28,994 м
x‘1 =28,994 м
y‘1 =11,667 м
y1'
Sa
Sb
sin ' tg '
x1' Sb
В (61,120;372,641)
51

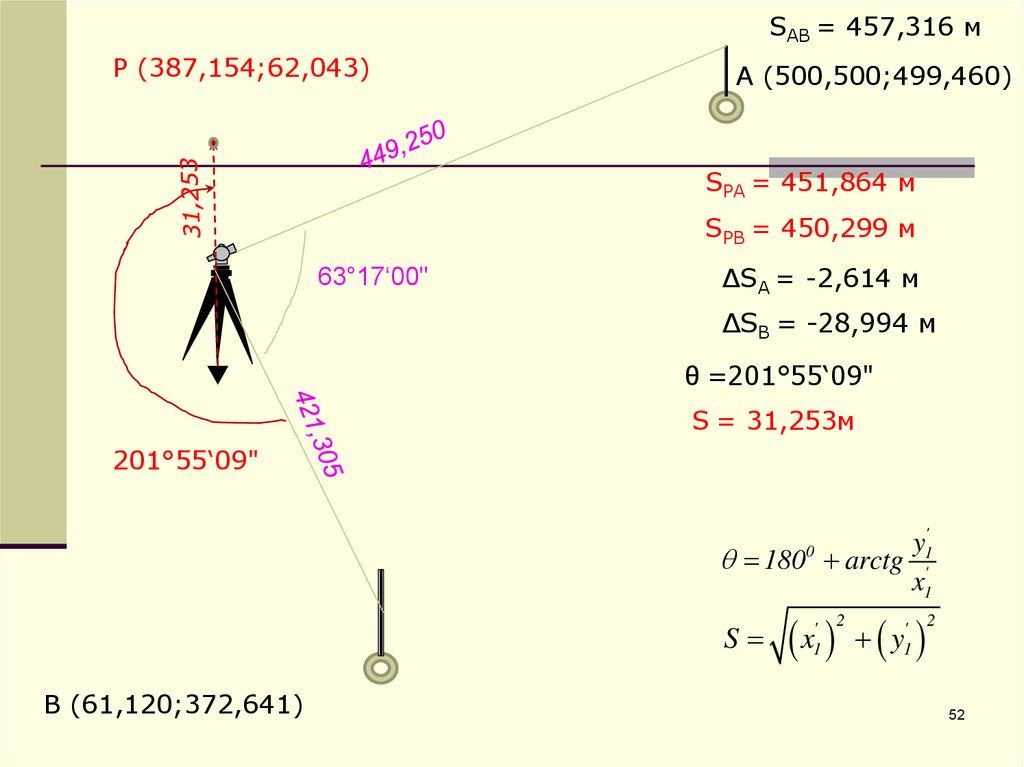

52.

SАВ = 457,316 м
Р (387,154;62,043)
А (500,500;499,460)
SPA = 451,864 м
SPВ = 450,299 м
63°17‘00"
ΔSA = -2,614 м
ΔSВ = -28,994 м
θ =201°55‘09"
S = 31,253м
201°55‘09"
y1'
180 arctg '
x1
0
S
В (61,120;372,641)
x y
' 2
1
' 2
1
52

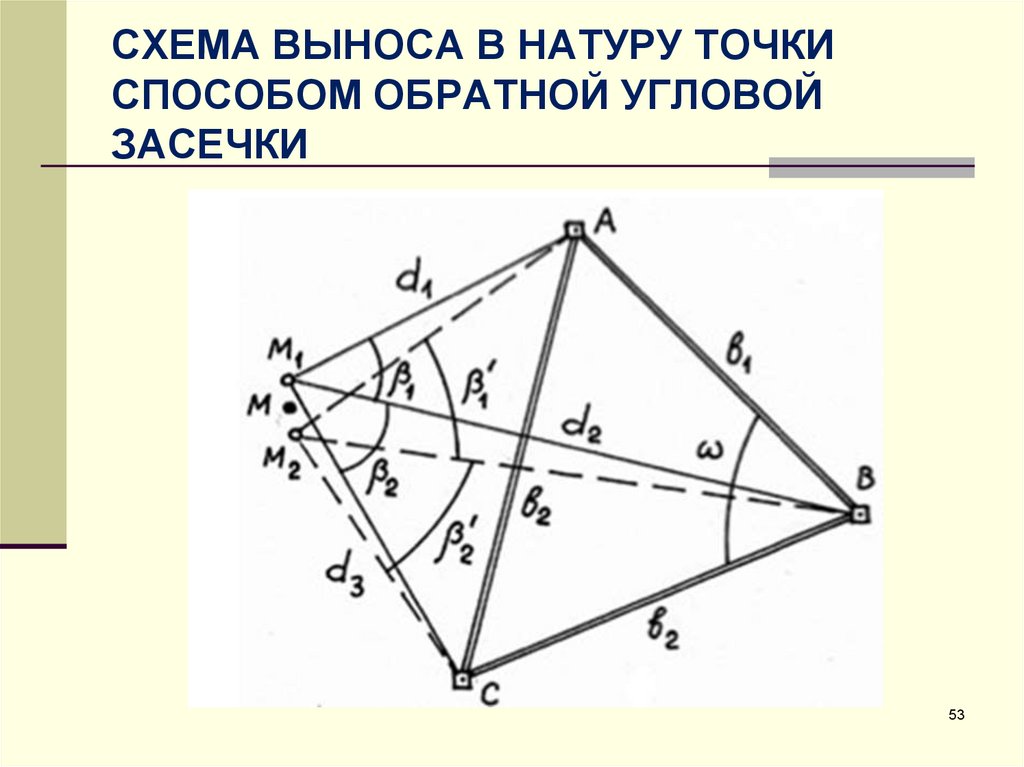

53. СХЕМА ВЫНОСА В НАТУРУ ТОЧКИ СПОСОБОМ ОБРАТНОЙ УГЛОВОЙ ЗАСЕЧКИ

53

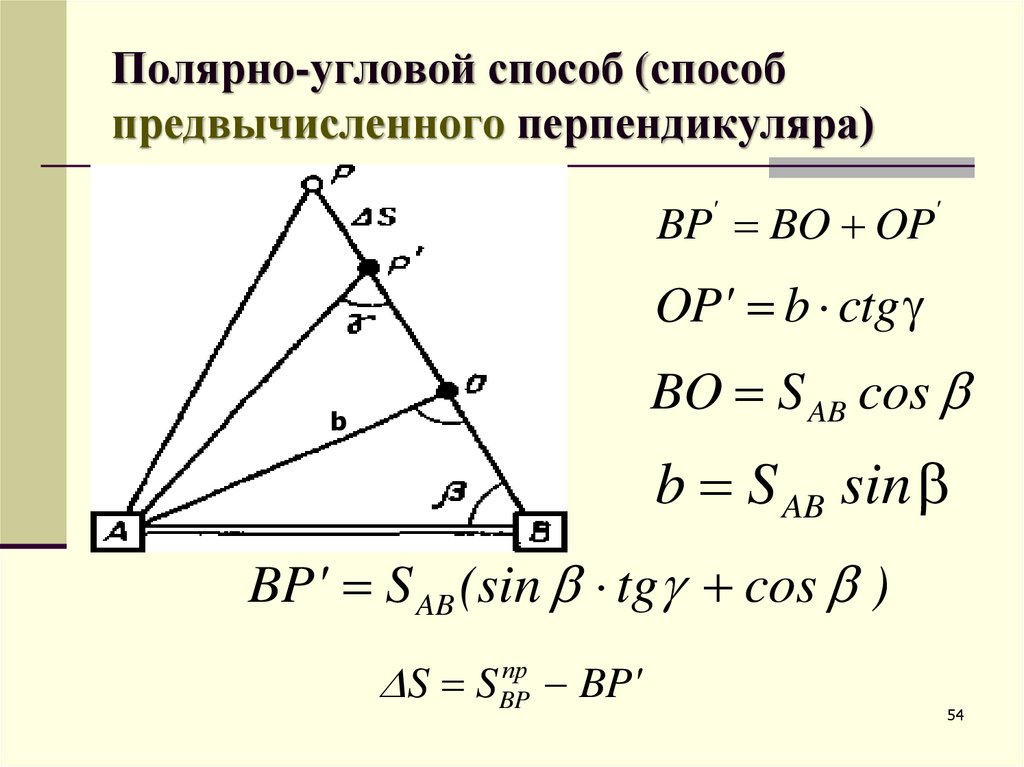

54. Полярно-угловой способ (способ предвычисленного перпендикуляра)

BP BO OP
'
'
OP' b ctg
BO S AB cos
b
b S AB sin
BP' S AB (sin tg cos )
S S
пр
BP
BP'
54

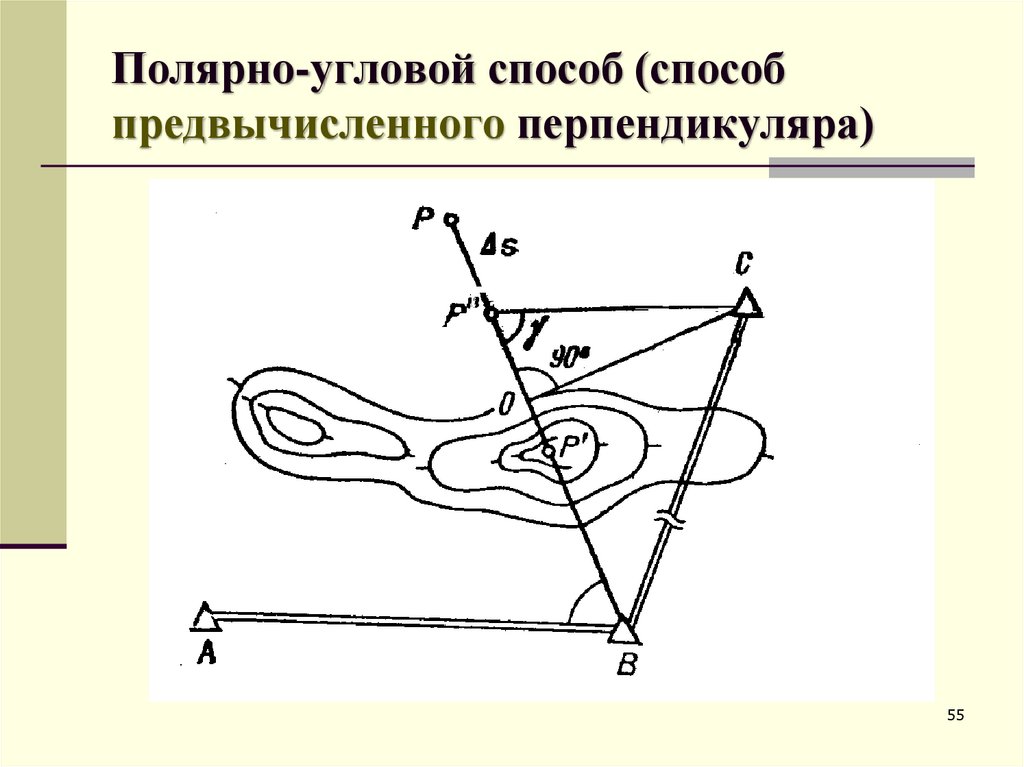

55. Полярно-угловой способ (способ предвычисленного перпендикуляра)

55

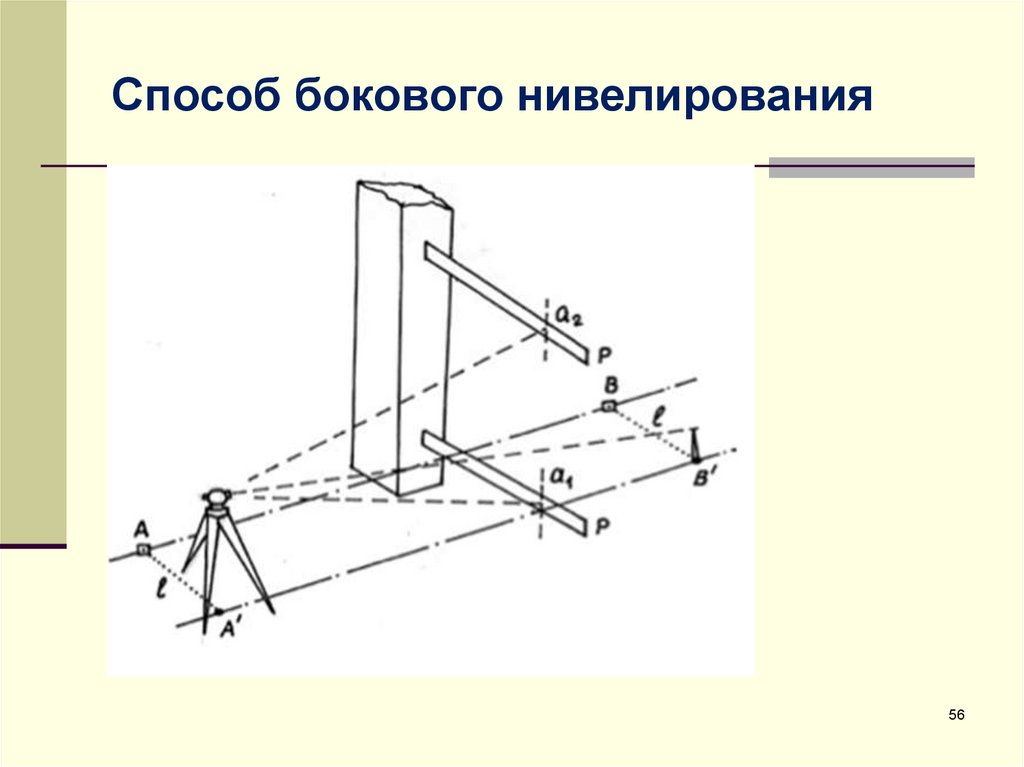

56. Способ бокового нивелирования

56

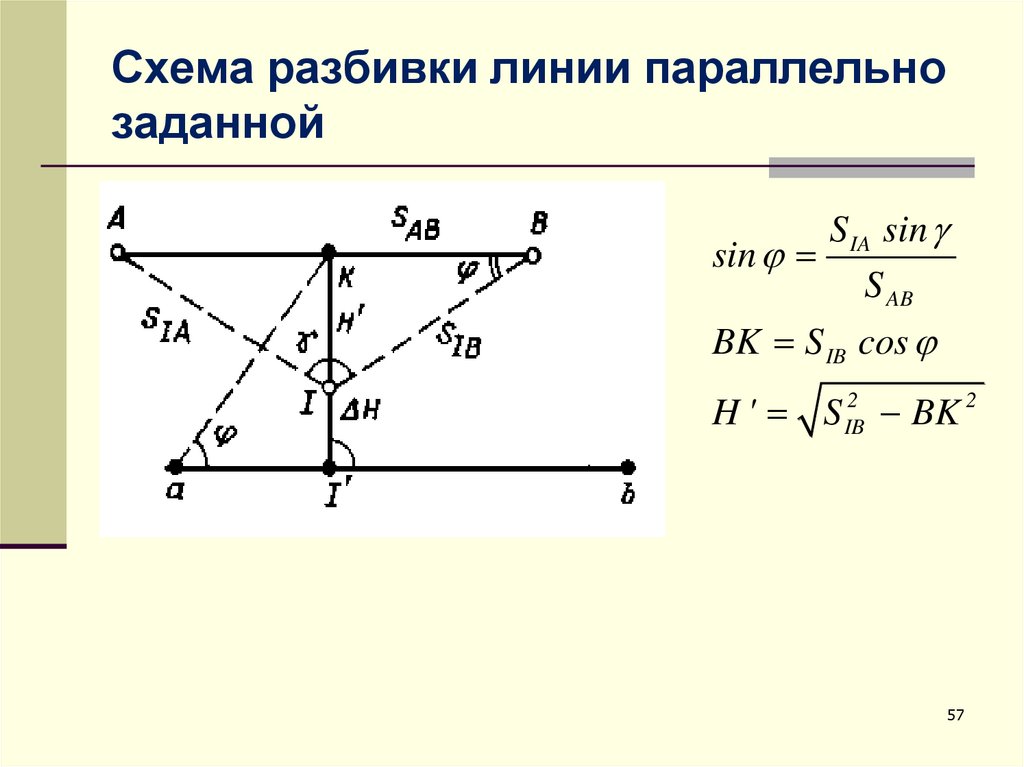

57. Схема разбивки линии параллельно заданной

S IA sin
sin
S AB
BK S IB cos
H ' S IB2 BK 2
57

58. Схема выноса в натуру криволинейных контуров

58

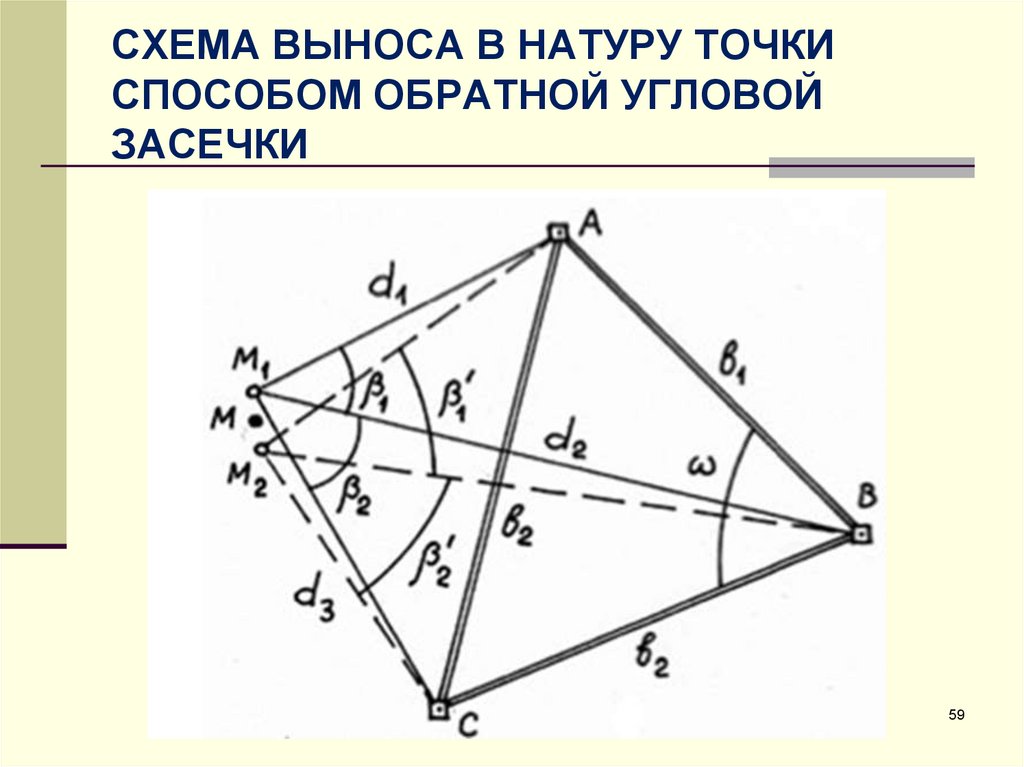

59. СХЕМА ВЫНОСА В НАТУРУ ТОЧКИ СПОСОБОМ ОБРАТНОЙ УГЛОВОЙ ЗАСЕЧКИ

59

60. Полярно-угловой способ (способ предвычисленного перпендикуляра)

BP BO OP
'
'
OP' b ctg
BO S AB cos
b
b S AB sin
BP' S AB (sin tg cos )
S S
пр
BP
BP'
60

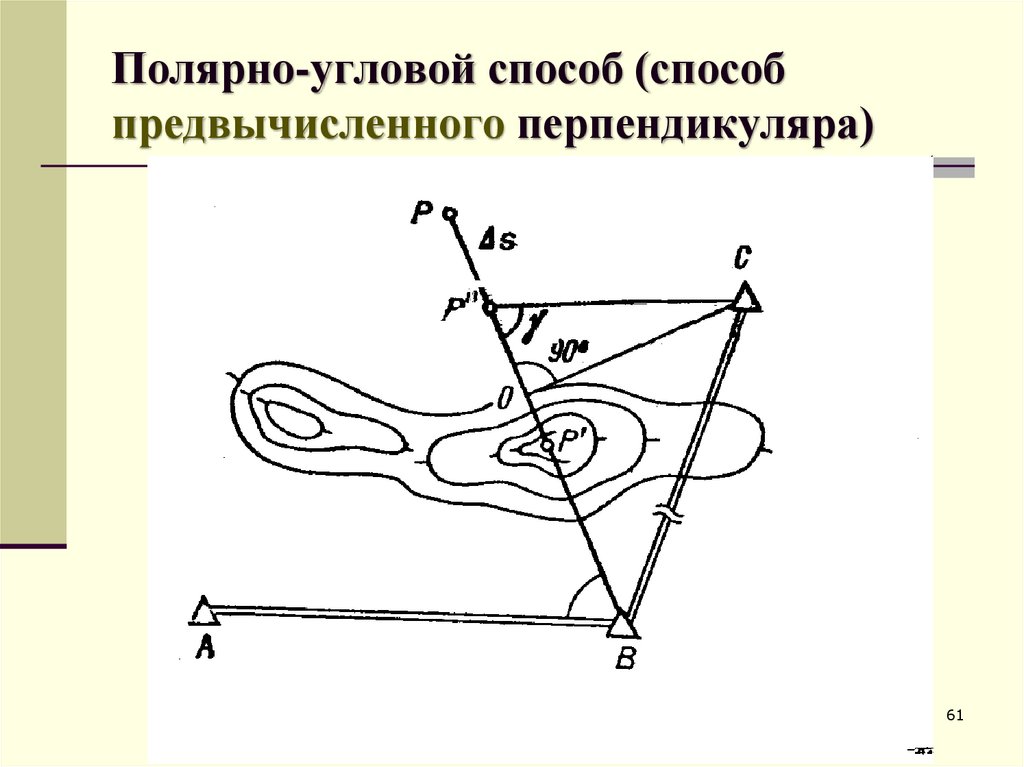

61. Полярно-угловой способ (способ предвычисленного перпендикуляра)

61

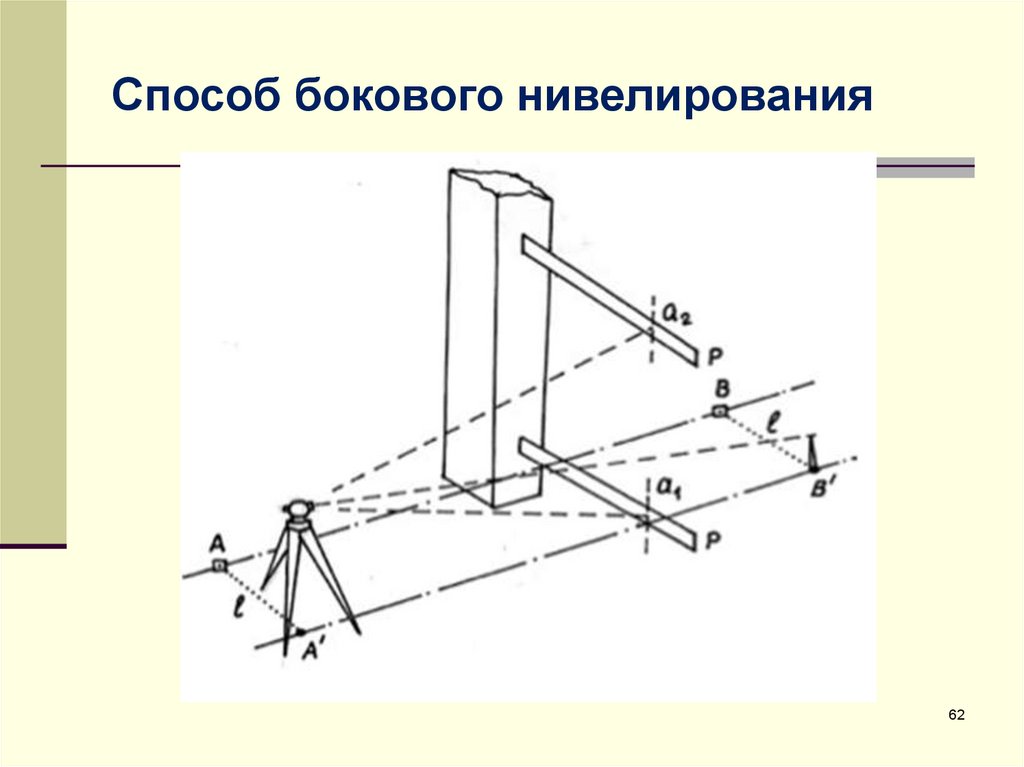

62. Способ бокового нивелирования

62

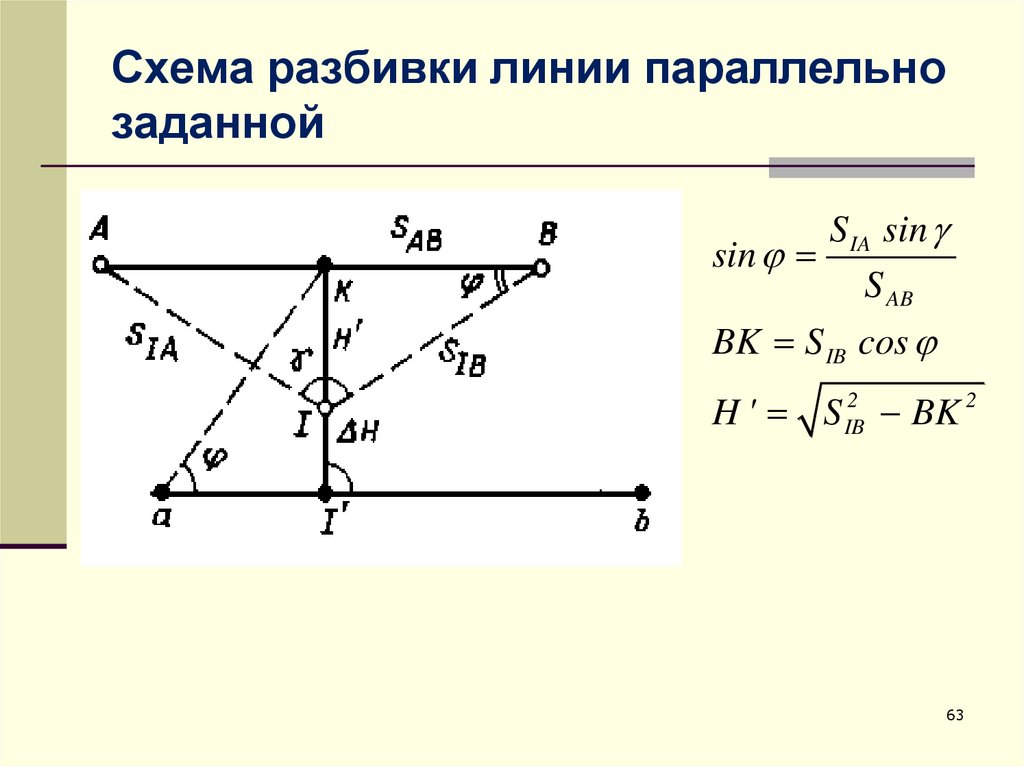

63. Схема разбивки линии параллельно заданной

S IA sin
sin
S AB
BK S IB cos
H ' S IB2 BK 2
63

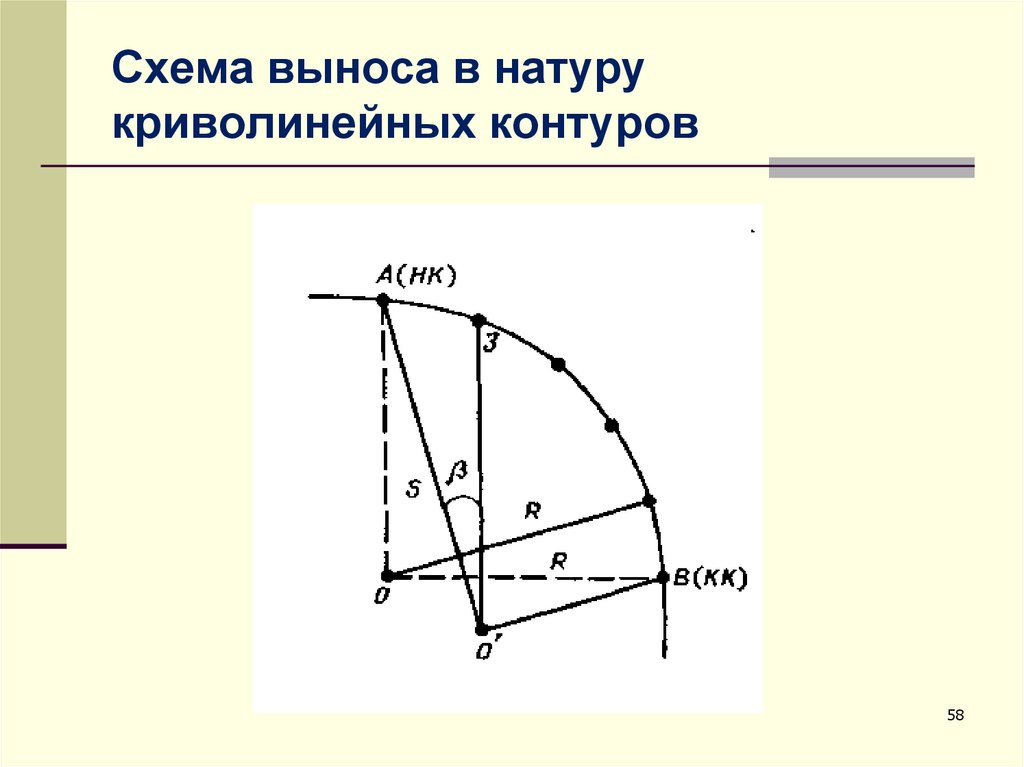

64. Схема выноса в натуру криволинейных контуров

64

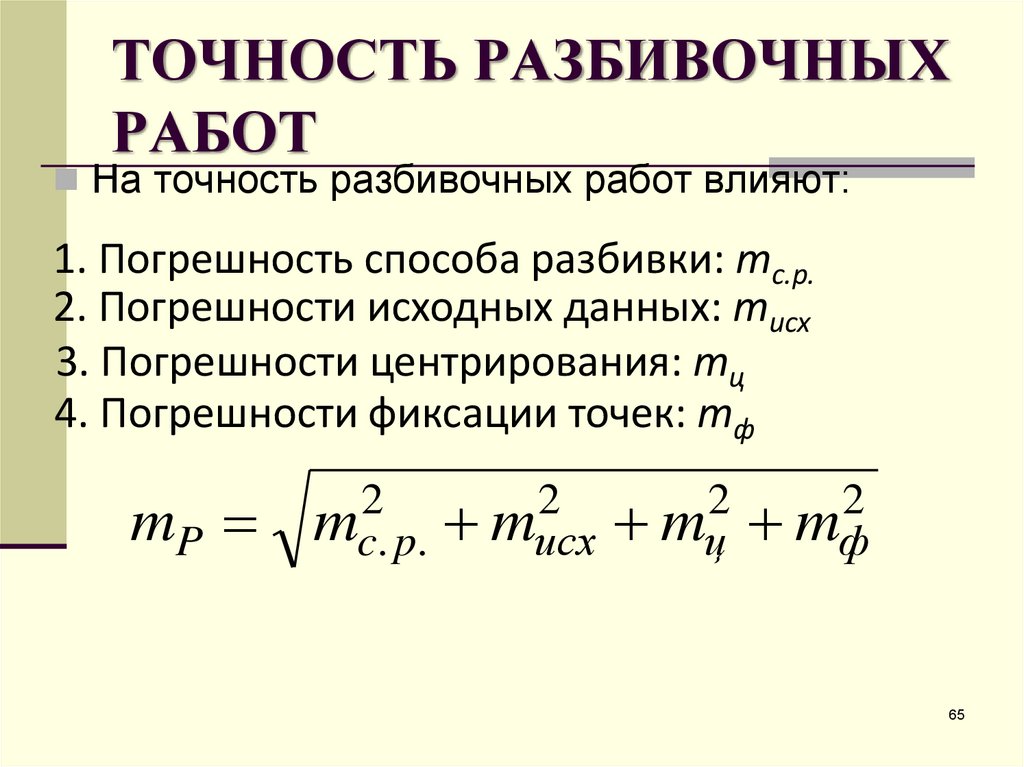

65. ТОЧНОСТЬ РАЗБИВОЧНЫХ РАБОТ

На точность разбивочных работ влияют:
1. Погрешность способа разбивки: mс.р.
2. Погрешности исходных данных: mисх
3. Погрешности центрирования: mц
4. Погрешности фиксации точек: mф
mP
2
2
2
2
mc. p. mисх mц mф
65

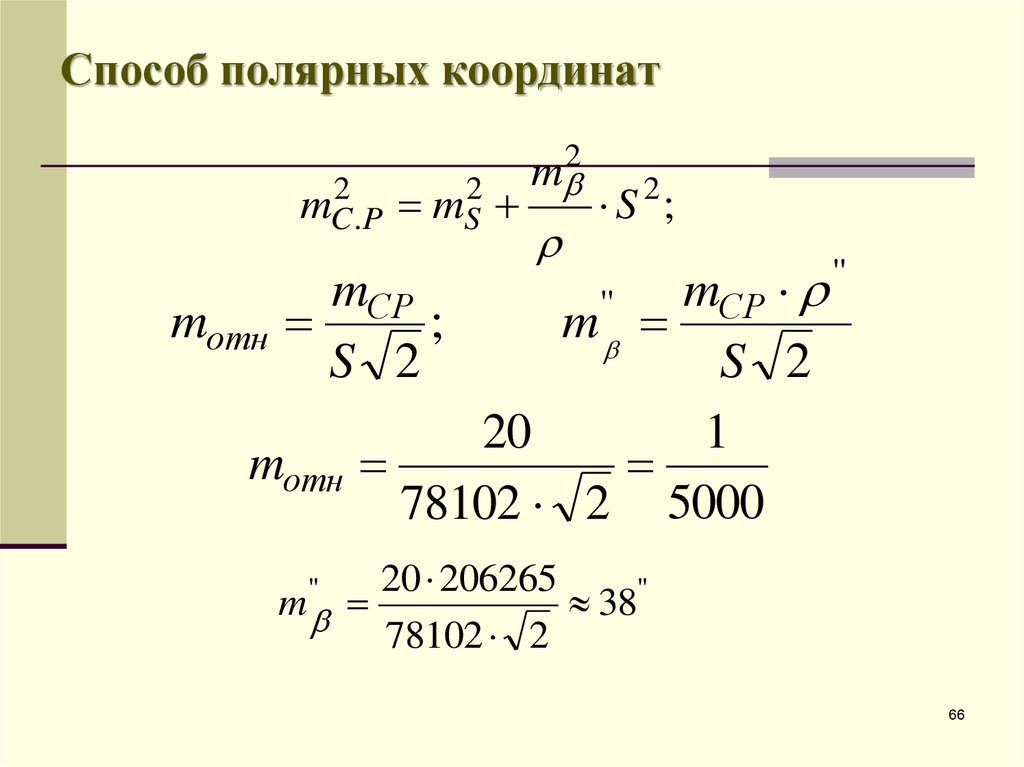

66. Способ полярных координат

mC2 .P mS2
m 2
S 2;
mСP
m
S 2
20
1
mотн
78102 2 5000
mСР
mотн
;
S 2
''
''
20 206265
''
m
38
78102 2
''
66

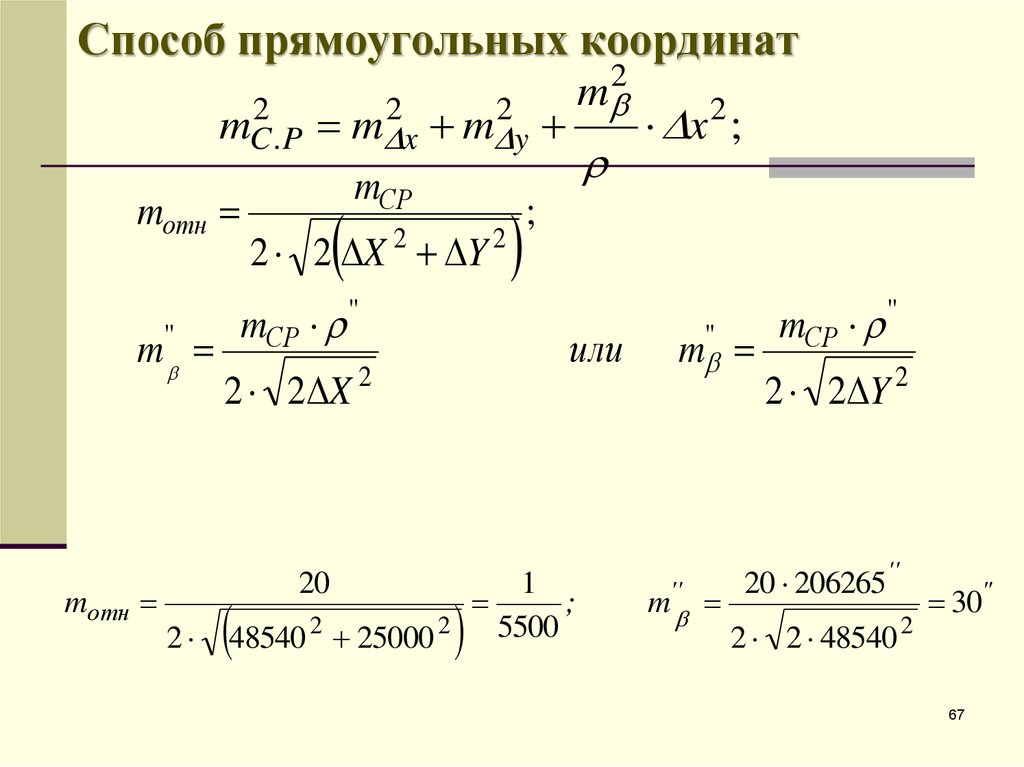

67. Способ прямоугольных координат

m 2
mC2 .P m 2x m 2y
mотн
m' '
mотн
2
mСР
2 2 X 2 Y 2
mСP ''
2 2 X
;
или
2
1
;
48540 2 25000 2 5500
20
x 2 ;
m"
m' '
mСP ''
2 2 Y
2
20 206265 ' '
2 2 48540 2
30"
67

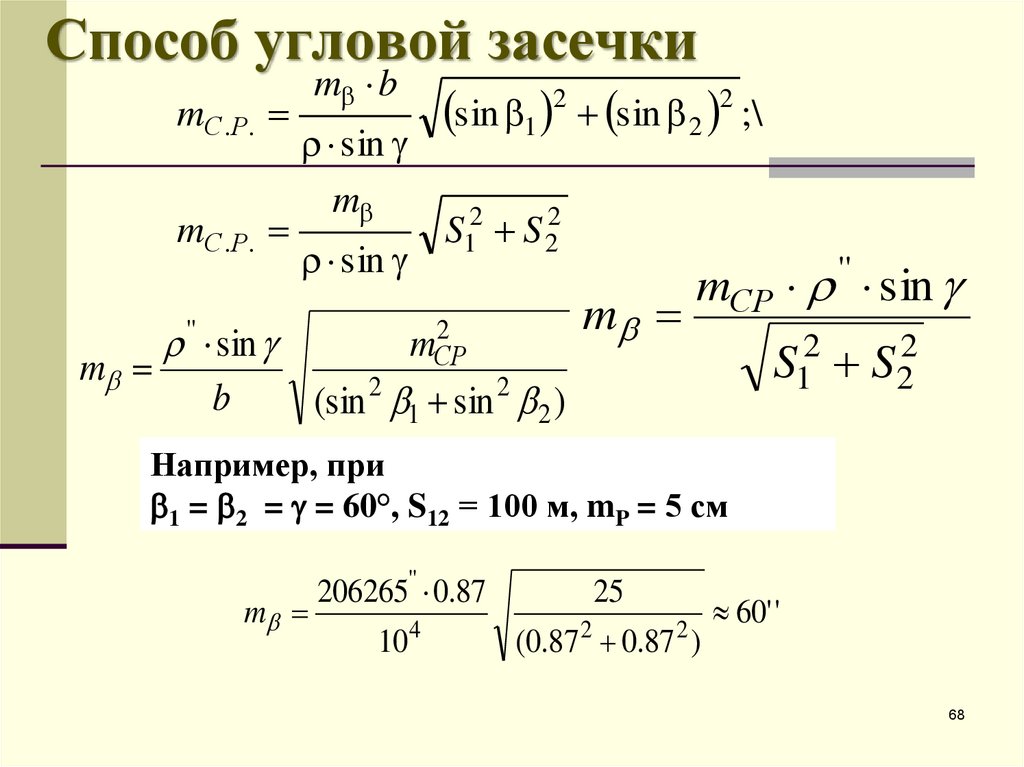

68. Способ угловой засечки

mС .Р.
mС .Р.
m b
sin 1 2 sin 2 2 ;\
sin
m
S12 S 22
sin
sin
m
b
(sin 2 1 sin 2 2 )
''
2
mСP
m
mСP '' sin
2
2
S1 S 2
Например, при
1 = 2 = = 60°, S12 = 100 м, mP = 5 см
m
206265'' 0.87
25
4
(0.87 0.87 )
10
2
2
60' '
68

69. Способ линейной засечки

mС.Р.
2
2
mS1 mS 2
sin
;
mS 2
mС.Р.
sin
mCP sin
mS
2
20 sin112 45'
mS
13 мм
2
mS
13
1
S
54500 4200
69

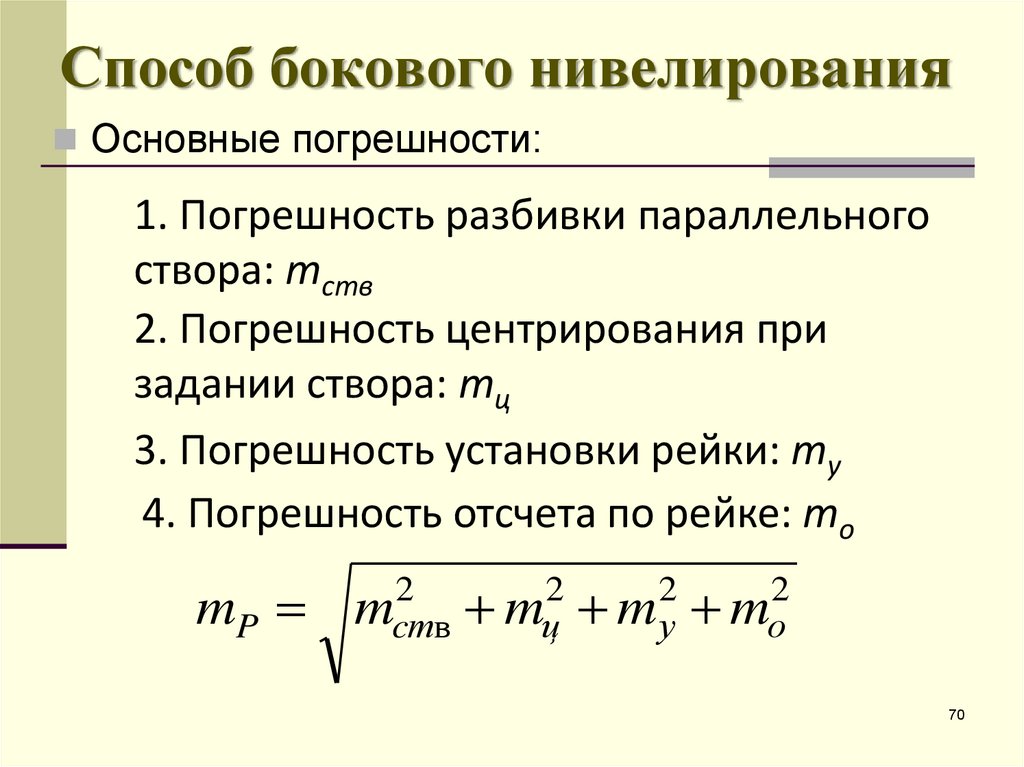

70. Способ бокового нивелирования

Основные погрешности:
1. Погрешность разбивки параллельного
створа: mств
2. Погрешность центрирования при
задании створа: mц
3. Погрешность установки рейки: mу
4. Погрешность отсчета по рейке: mо
mP
2
2
2
2
mcтв mц mу mо
70

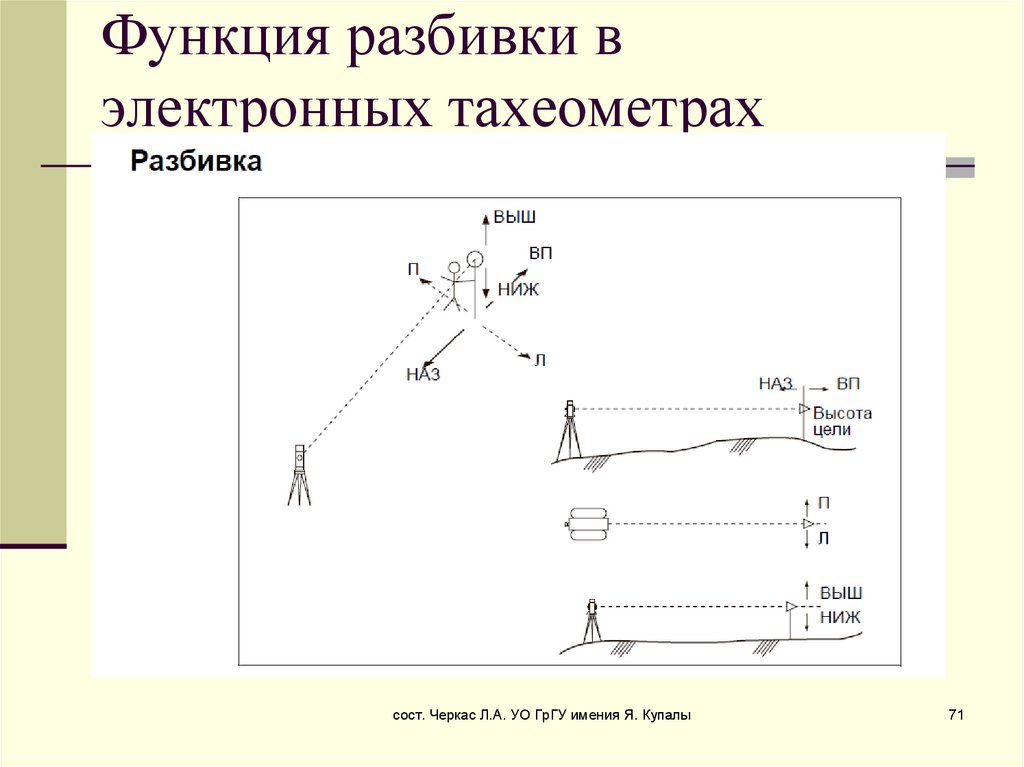

71. Функция разбивки в электронных тахеометрах

сост. Черкас Л.А. УО ГрГУ имения Я. Купалы
71

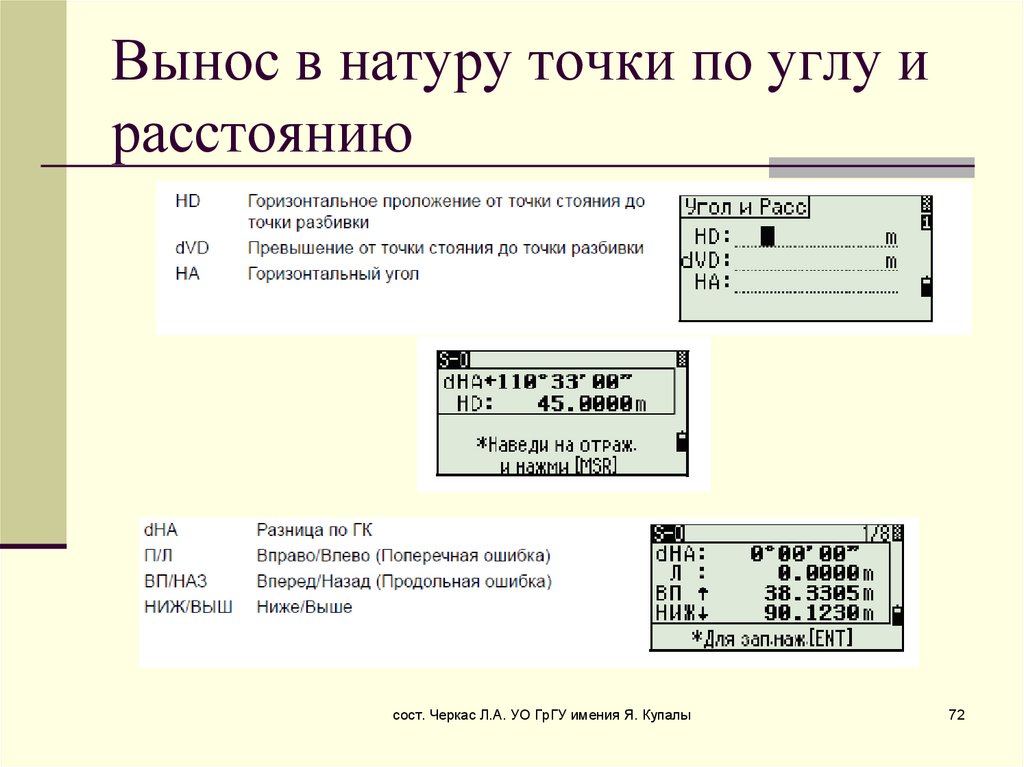

72. Вынос в натуру точки по углу и расстоянию

сост. Черкас Л.А. УО ГрГУ имения Я. Купалы
72

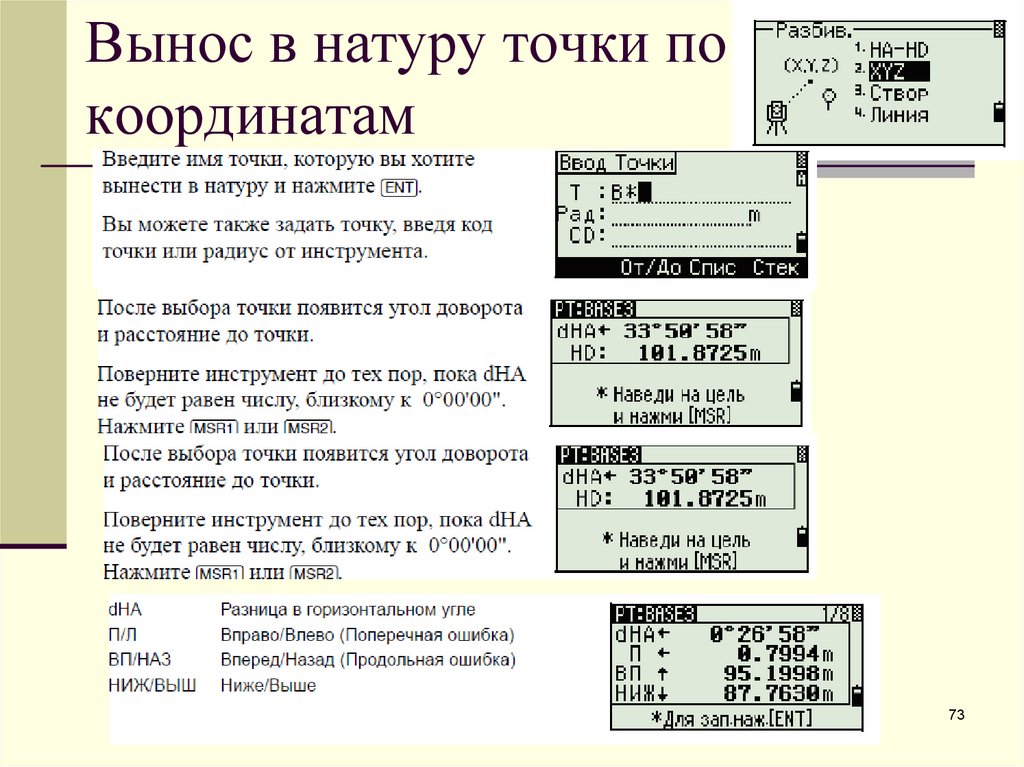

73. Вынос в натуру точки по координатам

сост. Черкас Л.А. УО ГрГУ имения Я. Купалы
73
