Подбор перемешивающего устройства

1.

Подбор перемешивающего
устройства

2.

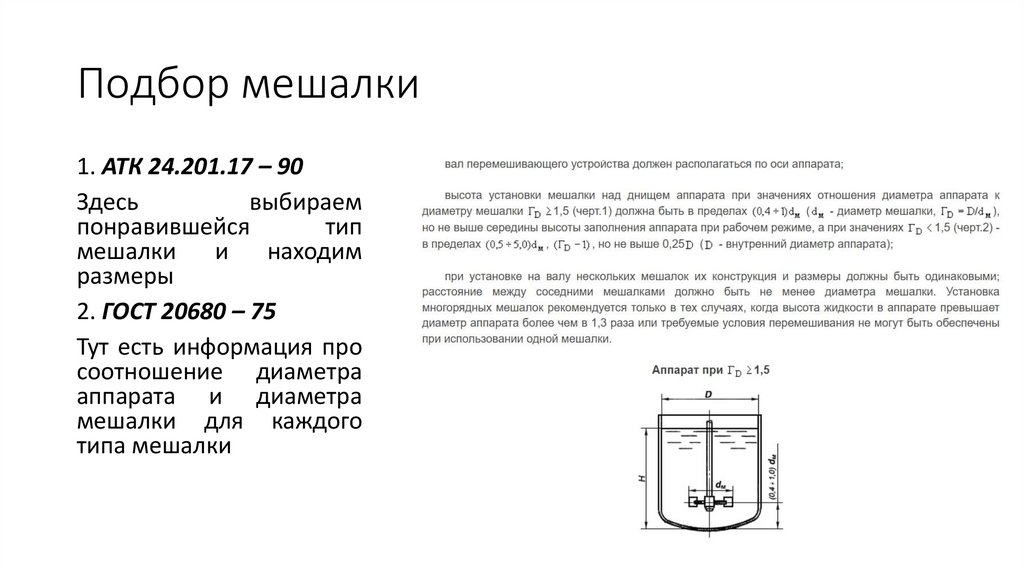

Подбор мешалки
1. АТК 24.201.17 – 90
Здесь
выбираем
понравившейся
тип
мешалки и находим
размеры
2. ГОСТ 20680 – 75
Тут есть информация про
соотношение диаметра
аппарата и диаметра
мешалки для каждого
типа мешалки

3.

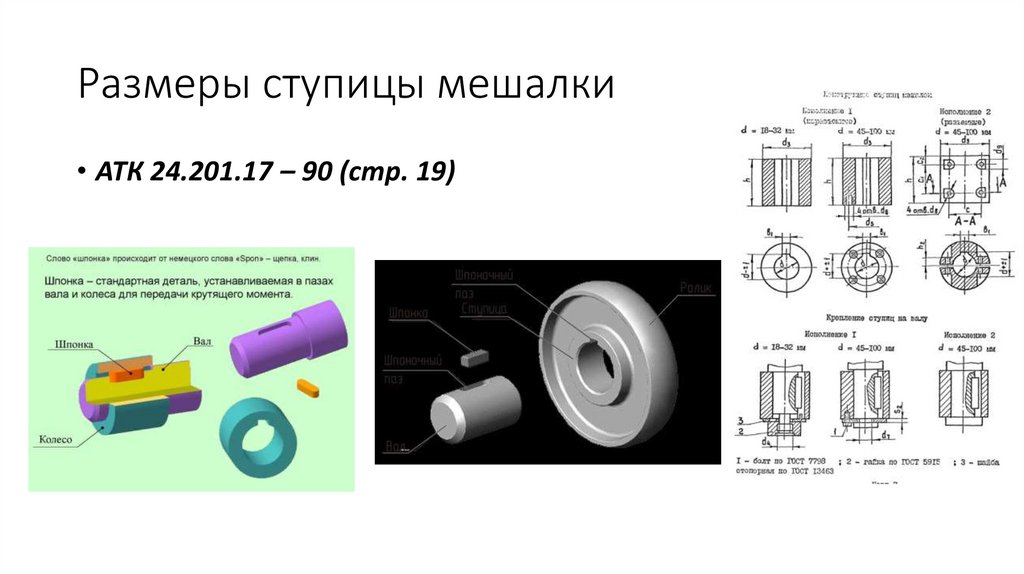

Размеры ступицы мешалки
• АТК 24.201.17 – 90 (стр. 19)

4.

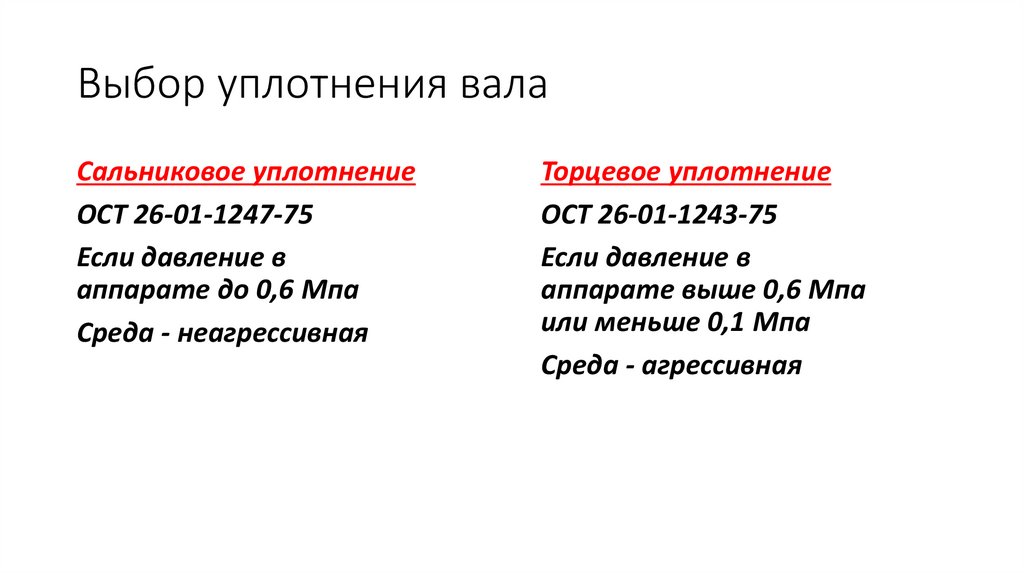

Выбор уплотнения вала
Сальниковое уплотнение
ОСТ 26-01-1247-75
Если давление в
аппарате до 0,6 Мпа
Среда - неагрессивная
Торцевое уплотнение
ОСТ 26-01-1243-75
Если давление в
аппарате выше 0,6 Мпа
или меньше 0,1 Мпа
Среда - агрессивная

5.

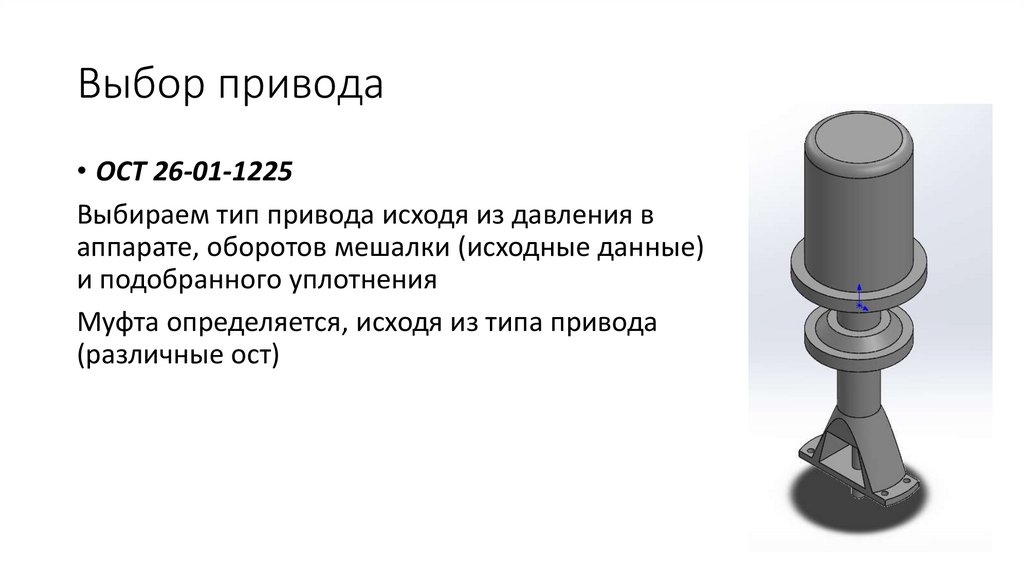

Выбор привода
• ОСТ 26-01-1225
Выбираем тип привода исходя из давления в
аппарате, оборотов мешалки (исходные данные)
и подобранного уплотнения
Муфта определяется, исходя из типа привода
(различные ост)
