Проверка перемешивающих устройств в емкостях растворителях

1.

Проверка перемешивающих устройств в
емкостях растворителях
Куратор:
Морданов С. В.
Докладчики:
Бутаков И. Д.
Занина К. М.
Каштанкин И. Н.
Кернер М. А.
Кизяков М. С.
Ялдыгина Е. А.

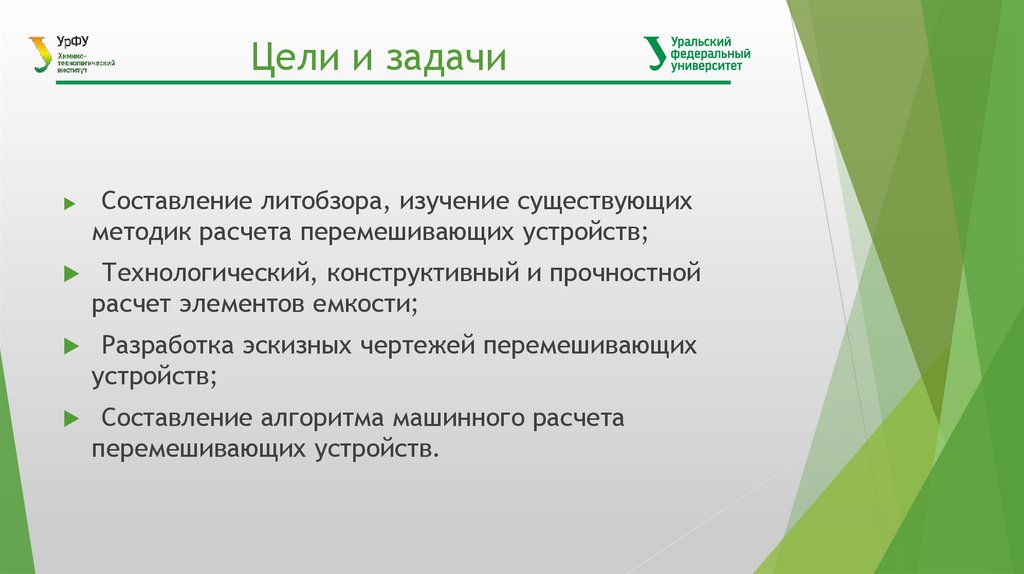

Цели и задачи
Составление литобзора, изучение существующих
методик расчета перемешивающих устройств;
Технологический, конструктивный и прочностной
расчет элементов емкости;

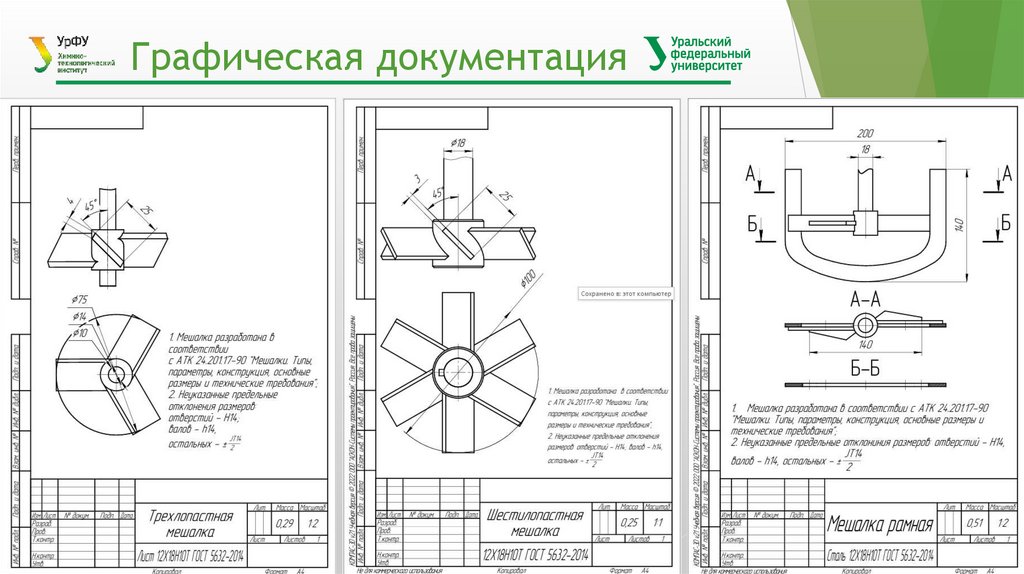

Разработка эскизных чертежей перемешивающих
устройств;
Составление алгоритма машинного расчета
перемешивающих устройств.

3.

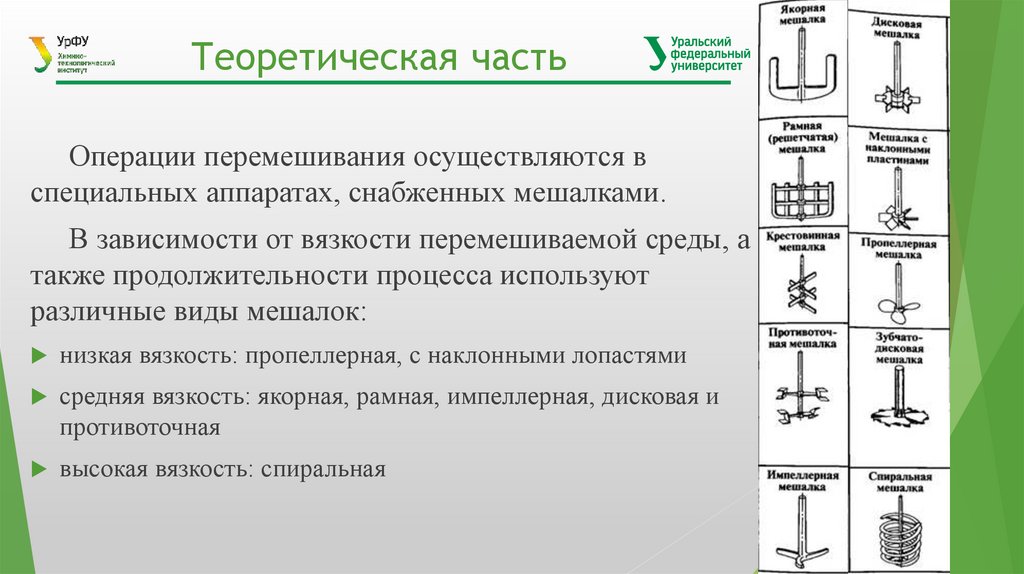

Теоретическая часть
Операции перемешивания осуществляются в
специальных аппаратах, снабженных мешалками.
В зависимости от вязкости перемешиваемой среды, а
также продолжительности процесса используют
различные виды мешалок:
низкая вязкость: пропеллерная, с наклонными лопастями
средняя вязкость: якорная, рамная, импеллерная, дисковая и
противоточная
высокая вязкость: спиральная

4.

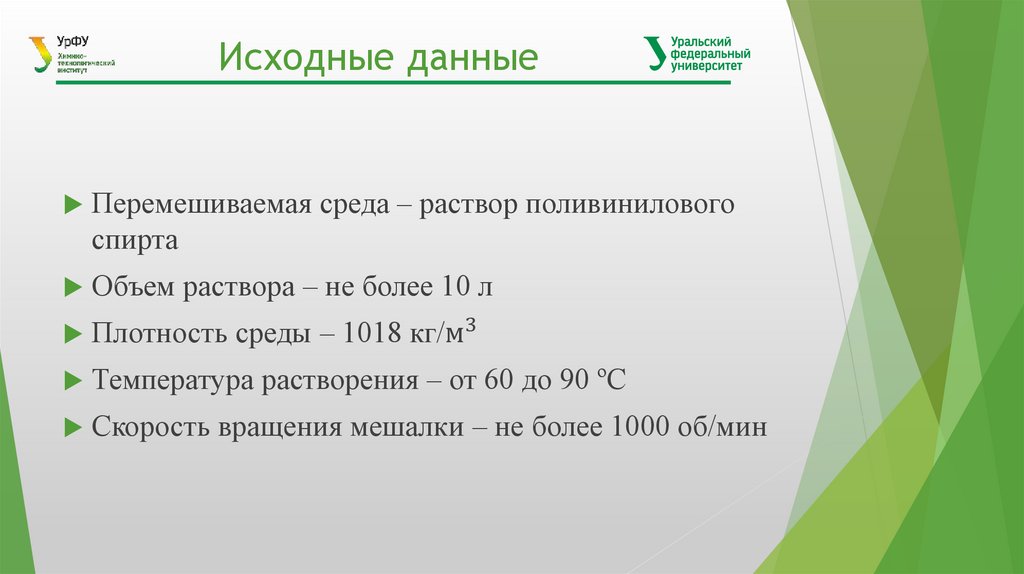

Исходные данные
Перемешиваемая среда – раствор поливинилового
спирта
Объем раствора – не более 10 л
Плотность среды – 1018 кг/м3
Температура растворения – от 60 до 90 ºС
Скорость вращения мешалки – не более 1000 об/мин

5.

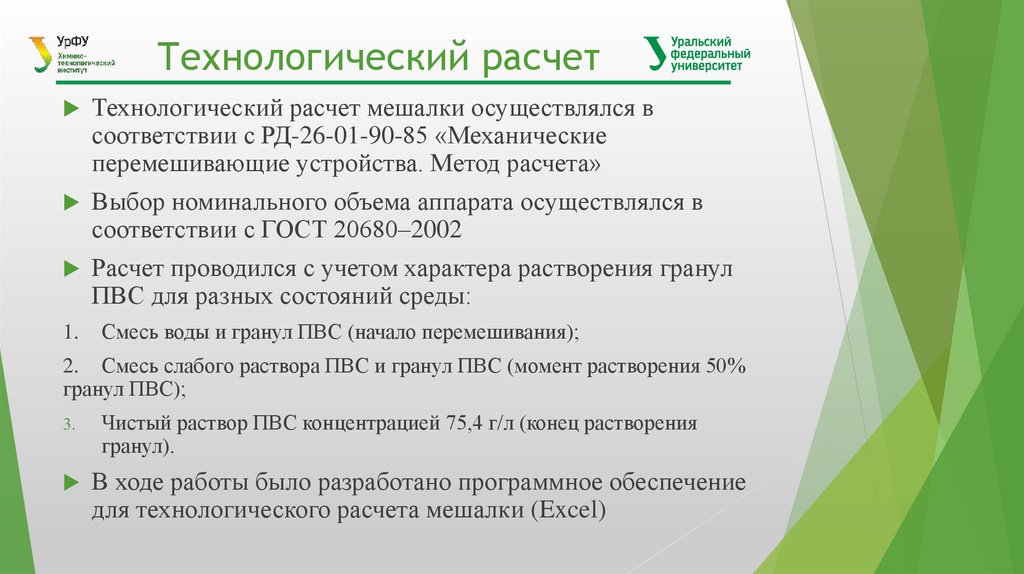

Технологический расчет
Технологический расчет мешалки осуществлялся в
соответствии с РД-26-01-90-85 «Механические
перемешивающие устройства. Метод расчета»
Выбор номинального объема аппарата осуществлялся в
соответствии с ГОСТ 20680–2002
Расчет проводился с учетом характера растворения гранул
ПВС для разных состояний среды:
1.
Смесь воды и гранул ПВС (начало перемешивания);
2. Смесь слабого раствора ПВС и гранул ПВС (момент растворения 50%
гранул ПВС);
3.
Чистый раствор ПВС концентрацией 75,4 г/л (конец растворения
гранул).

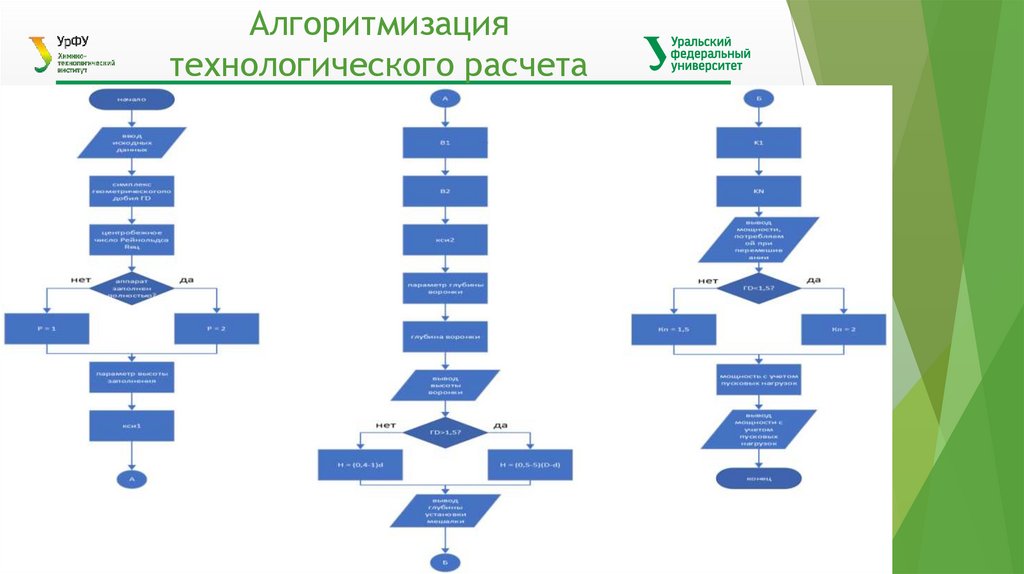

В ходе работы было разработано программное обеспечение
для технологического расчета мешалки (Excel)

6.

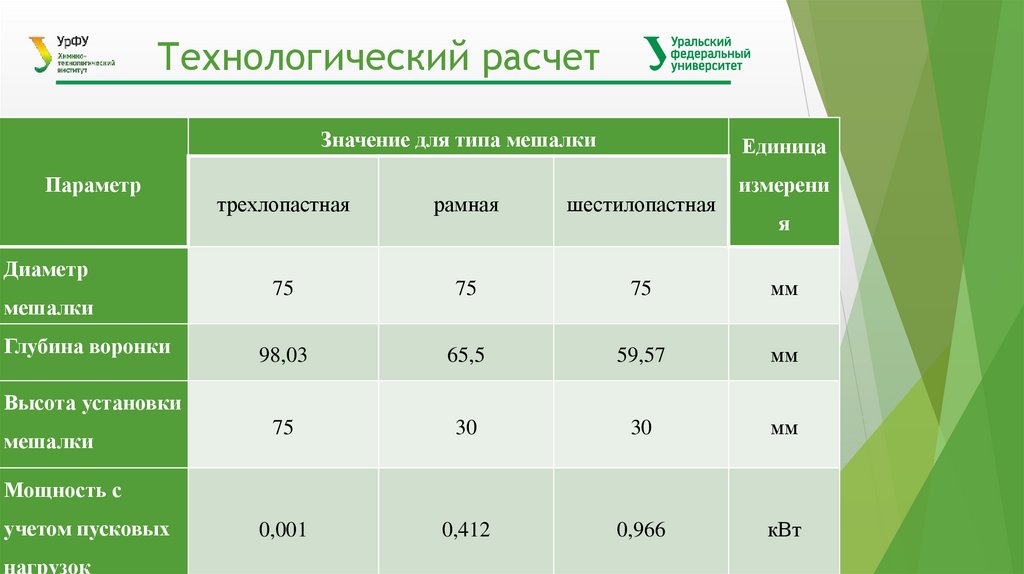

Технологический расчет
Значение для типа мешалки
Параметр
Диаметр
мешалки
Глубина воронки
Единица
измерени
трехлопастная
рамная
шестилопастная
75
75
75
мм
98,03
65,5
59,57
мм
75
30
30
мм
0,001
0,412
0,966
кВт
я
Высота установки
мешалки
Мощность с
учетом пусковых
нагрузок

7.

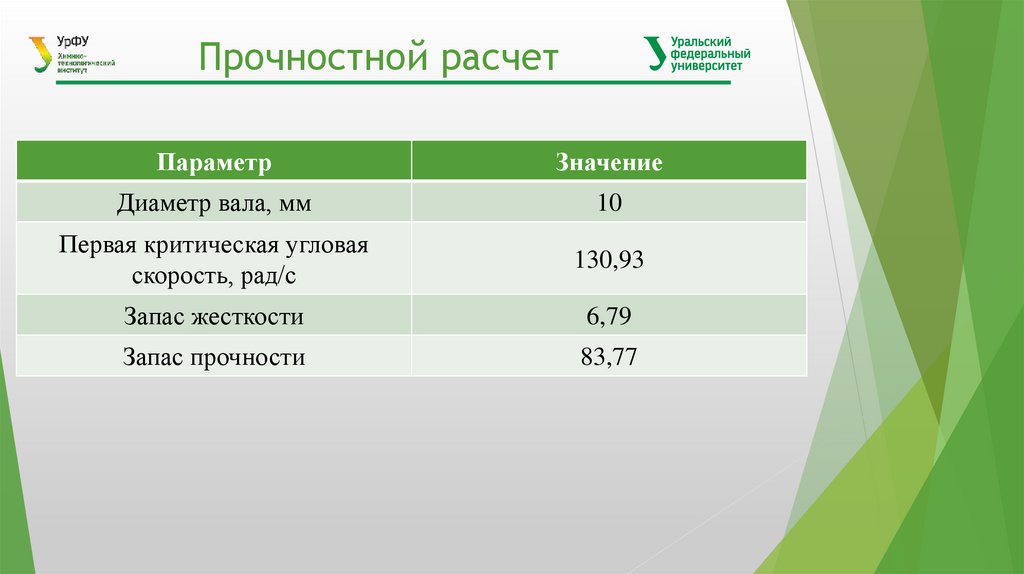

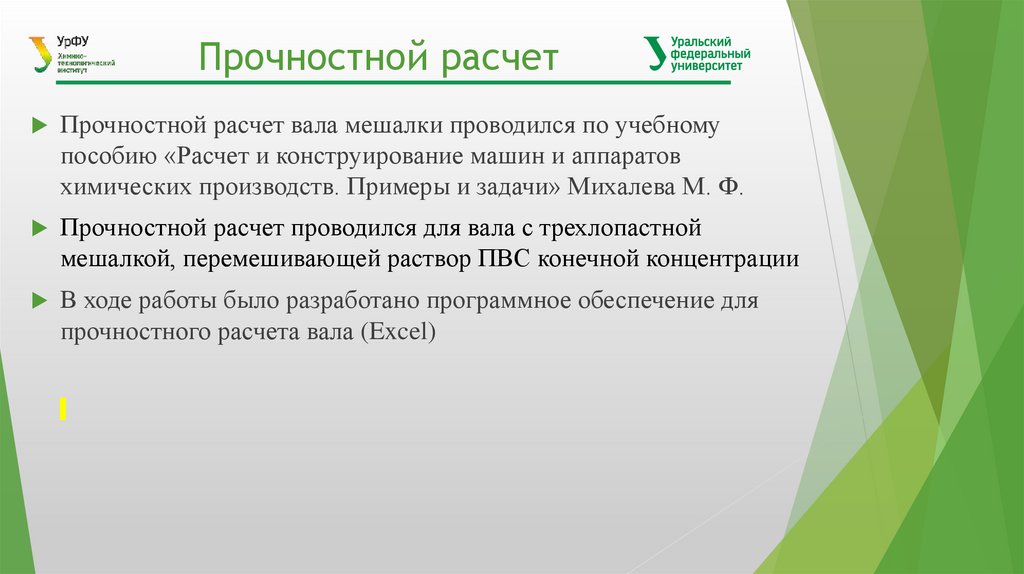

Прочностной расчет
Прочностной расчет вала мешалки проводился по учебному
пособию «Расчет и конструирование машин и аппаратов
химических производств. Примеры и задачи» Михалева М. Ф.
Прочностной расчет проводился для вала с трехлопастной
мешалкой, перемешивающей раствор ПВС конечной концентрации
В ходе работы было разработано программное обеспечение для
прочностного расчета вала (Excel)
