Прикладная механика. Введение. Расчет привода

1.

Кафедра ИТНО | МЭИ
Инновационных технологий наукоемких отраслей
Прикладная механика
Введение. Расчет привода
Королев В.С.
Лекция 1_01.09.2022

2.

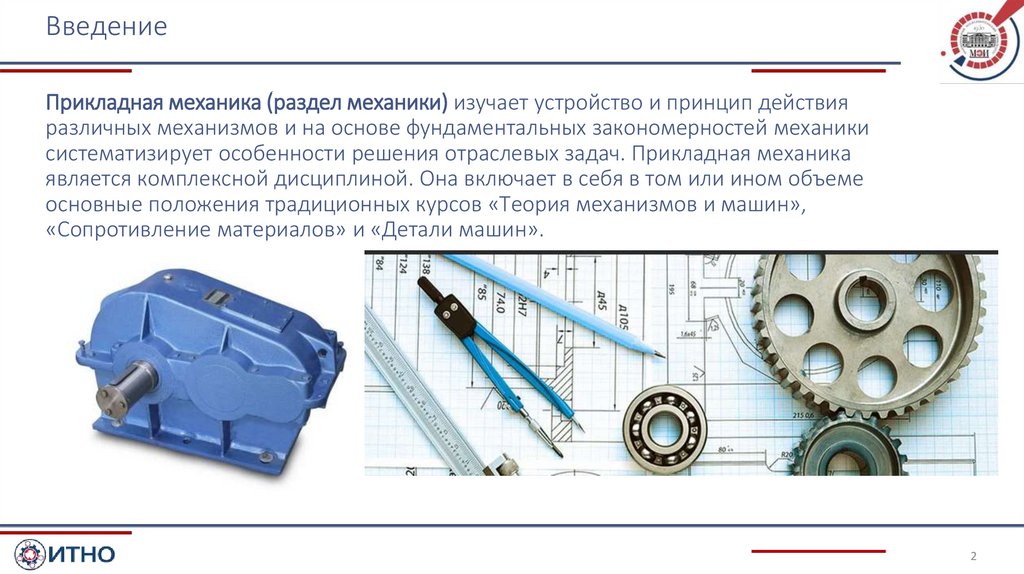

Введение
Прикладная механика (раздел механики) изучает устройство и принцип действия
различных механизмов и на основе фундаментальных закономерностей механики
систематизирует особенности решения отраслевых задач. Прикладная механика
является комплексной дисциплиной. Она включает в себя в том или ином объеме
основные положения традиционных курсов «Теория механизмов и машин»,
«Сопротивление материалов» и «Детали машин».
2

3.

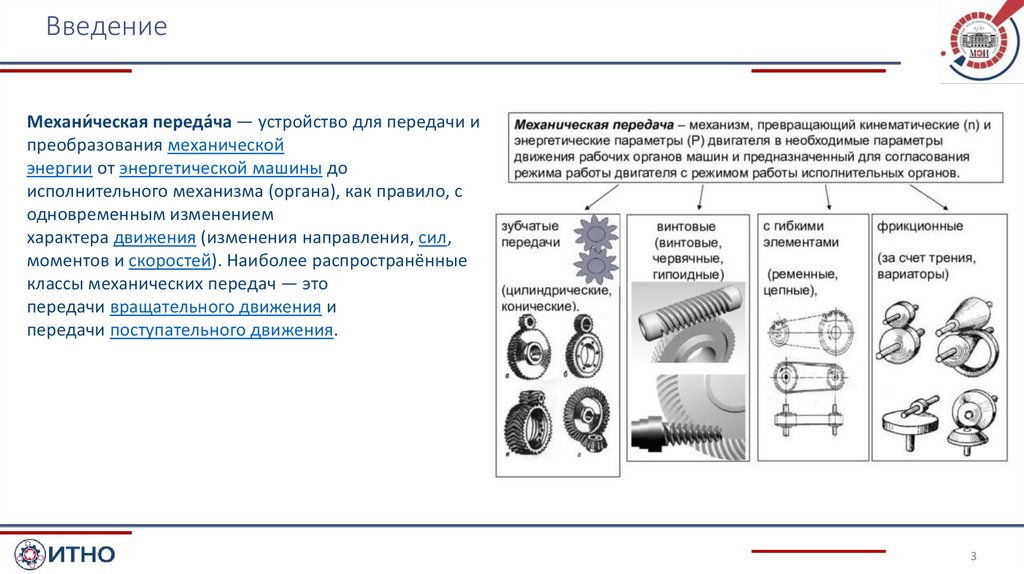

Введение
Механи́ ческая переда́ча — устройство для передачи и
преобразования механической
энергии от энергетической машины до
исполнительного механизма (органа), как правило, с
одновременным изменением
характера движения (изменения направления, сил,
моментов и скоростей). Наиболее распространённые
классы механических передач — это
передачи вращательного движения и
передачи поступательного движения.
3

4.

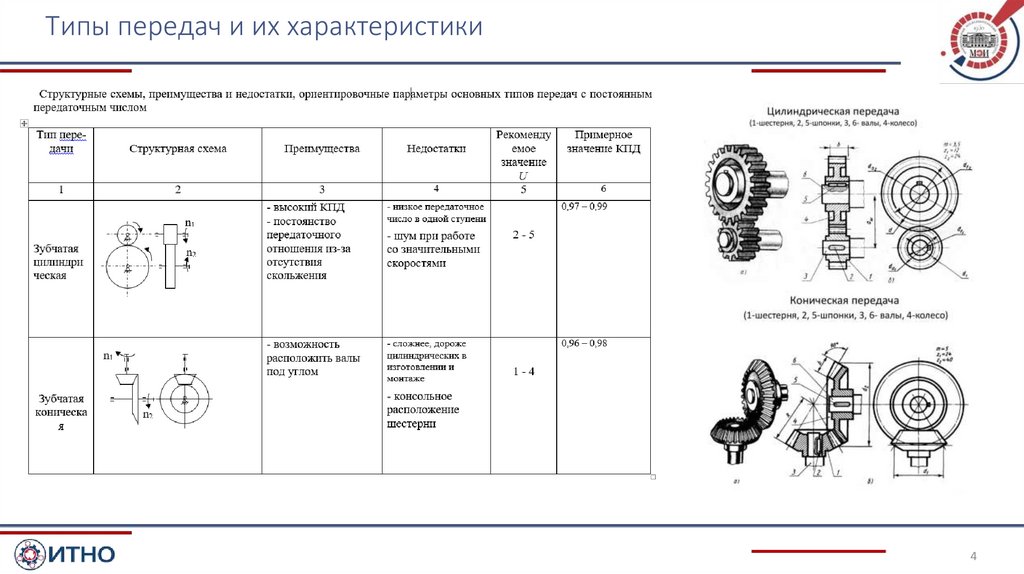

Типы передач и их характеристики
4

5.

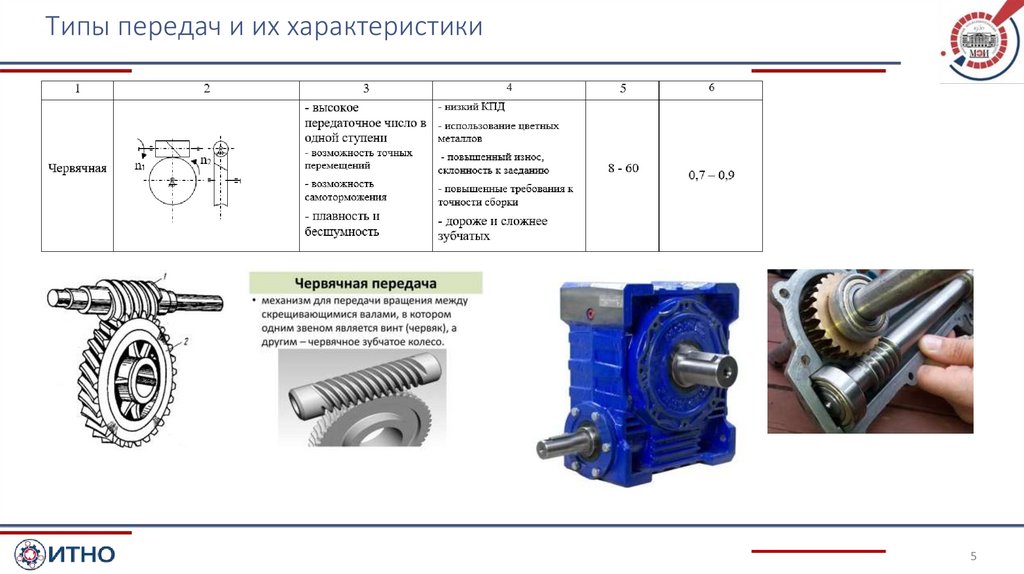

Типы передач и их характеристики
5

6.

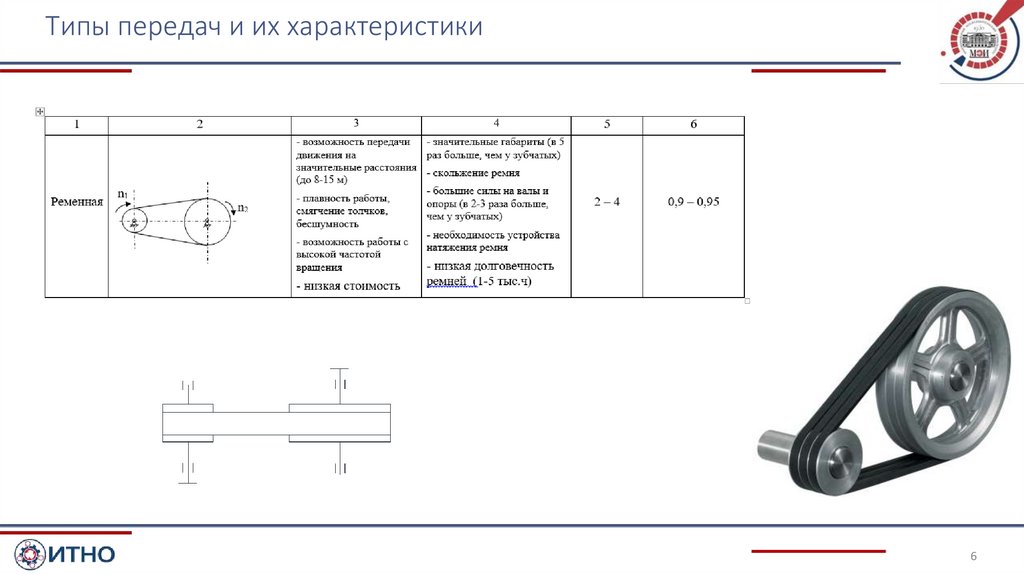

Типы передач и их характеристики
6

7.

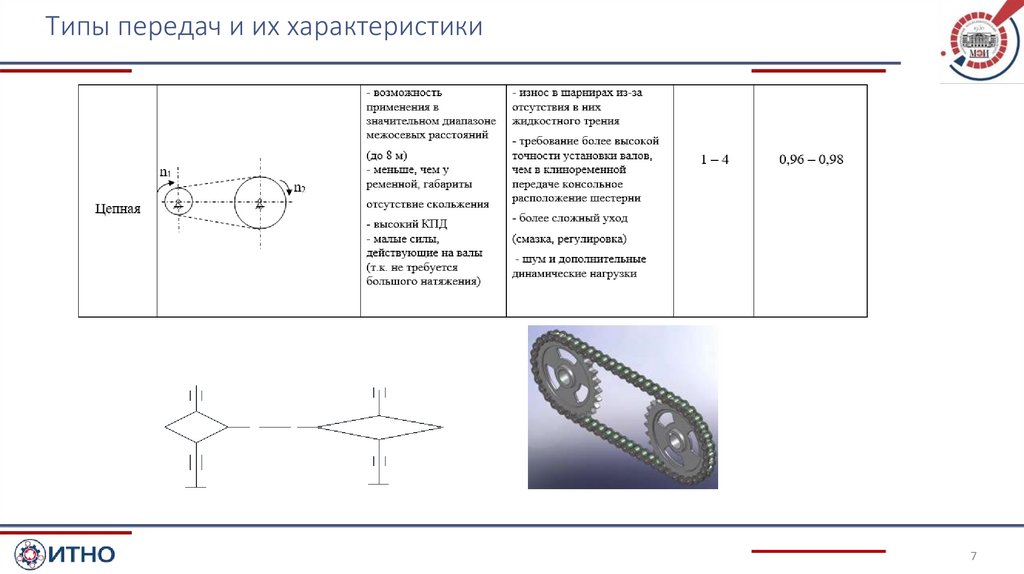

Типы передач и их характеристики
7

8.

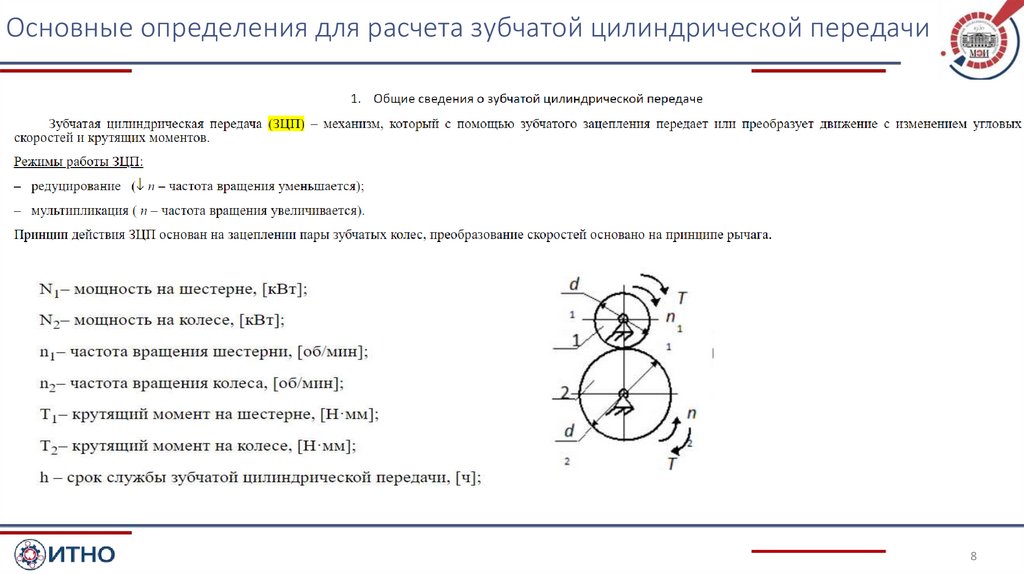

Основные определения для расчета зубчатой цилиндрической передачи
8

9.

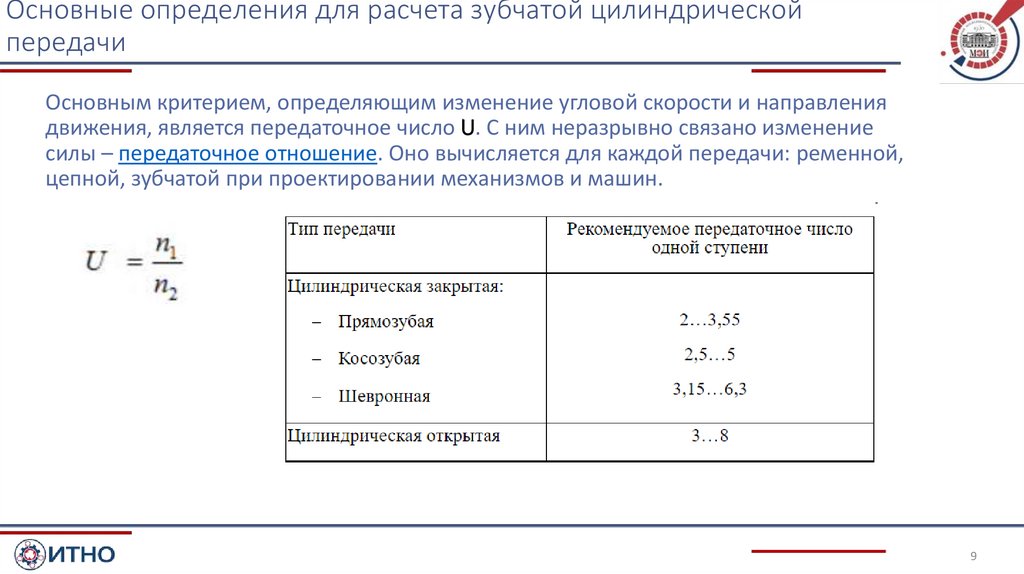

Основные определения для расчета зубчатой цилиндрической
передачи
Основным критерием, определяющим изменение угловой скорости и направления
движения, является передаточное число U. С ним неразрывно связано изменение
силы – передаточное отношение. Оно вычисляется для каждой передачи: ременной,
цепной, зубчатой при проектировании механизмов и машин.
9

10.

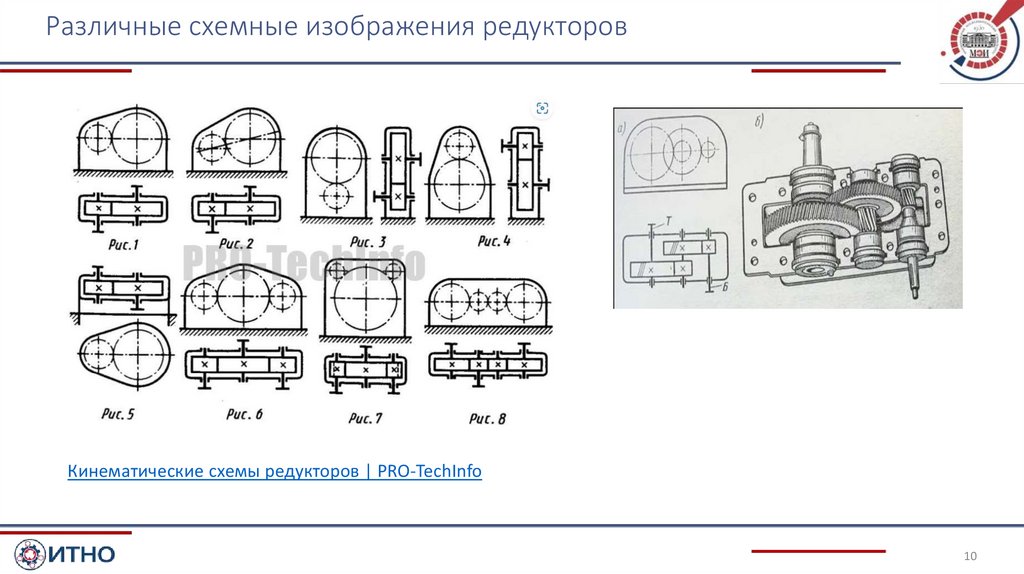

Различные схемные изображения редукторов
Кинематические схемы редукторов | PRO-TechInfo
10

11.

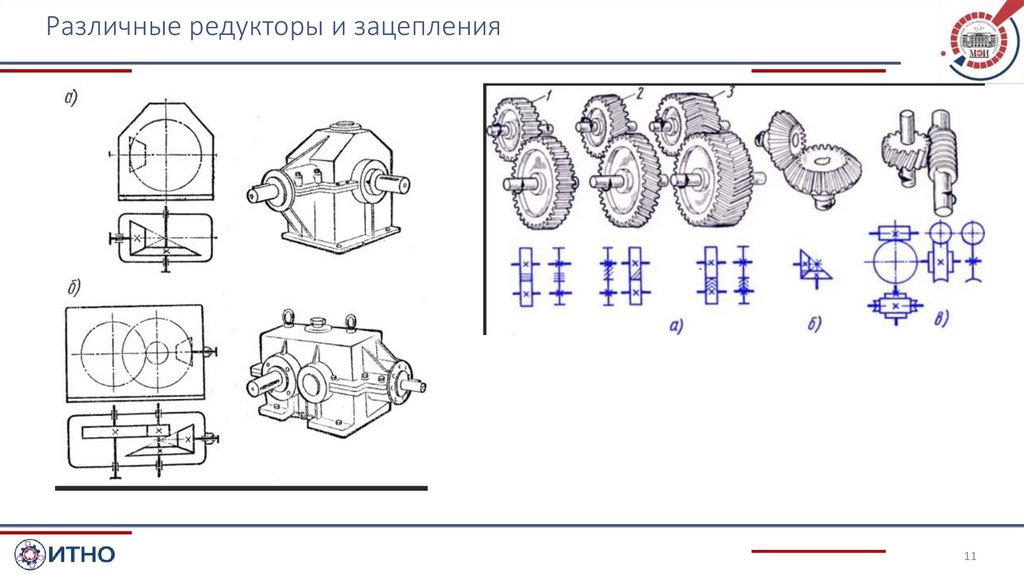

Различные редукторы и зацепления
11

12.

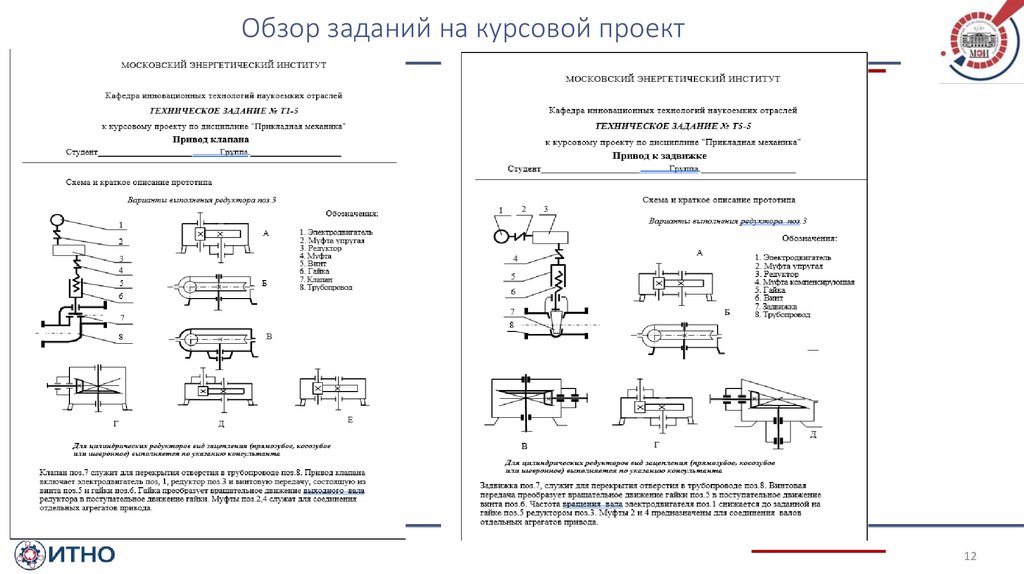

Обзор заданий на курсовой проект
12

13.

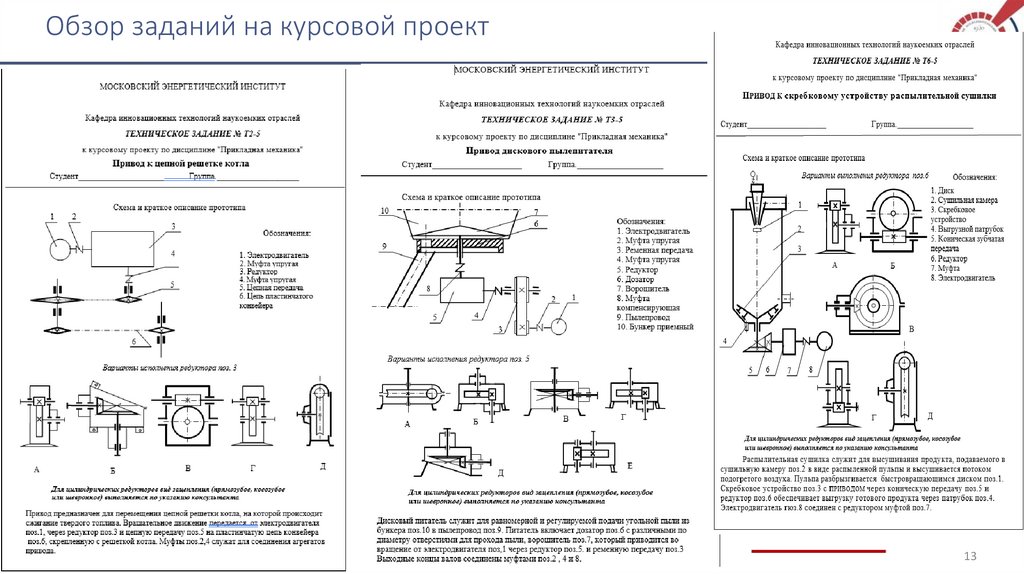

Обзор заданий на курсовой проект
13

14.

Обзор заданий на курсовой проект
14

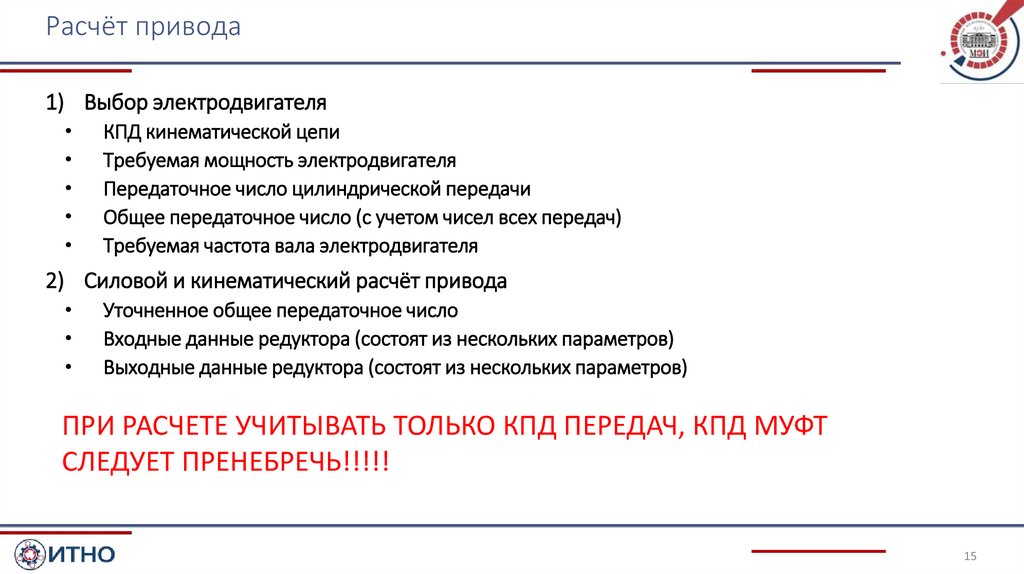

15.

Расчёт привода
1) Выбор электродвигателя
КПД кинематической цепи
Требуемая мощность электродвигателя
Передаточное число цилиндрической передачи
Общее передаточное число (с учетом чисел всех передач)
Требуемая частота вала электродвигателя
2) Силовой и кинематический расчёт привода
Уточненное общее передаточное число
Входные данные редуктора (состоят из нескольких параметров)
Выходные данные редуктора (состоят из нескольких параметров)
ПРИ РАСЧЕТЕ УЧИТЫВАТЬ ТОЛЬКО КПД ПЕРЕДАЧ, КПД МУФТ
СЛЕДУЕТ ПРЕНЕБРЕЧЬ!!!!!
15

16.

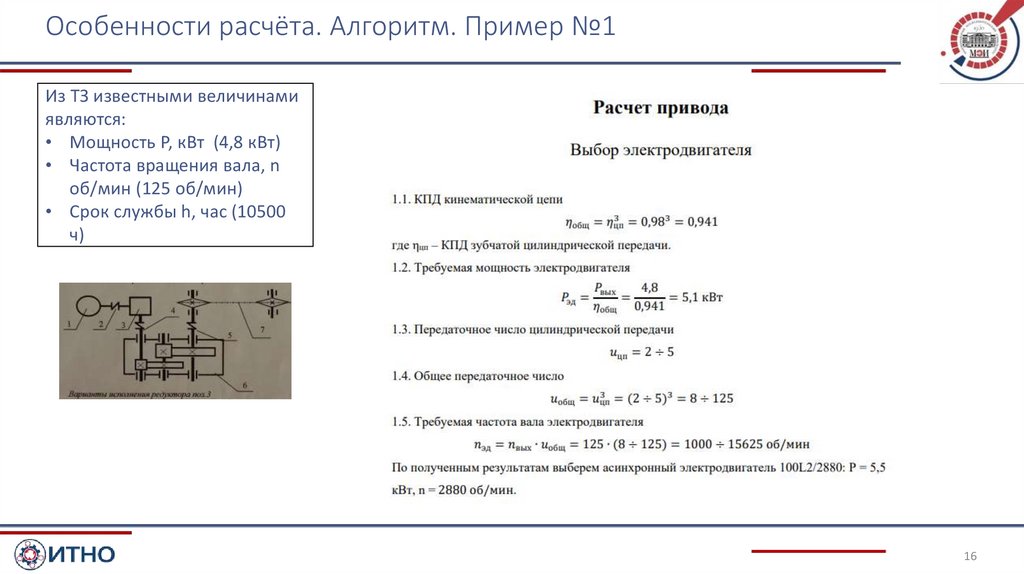

Особенности расчёта. Алгоритм. Пример №1
Из ТЗ известными величинами
являются:
• Мощность Р, кВт (4,8 кВт)
• Частота вращения вала, n
об/мин (125 об/мин)
• Срок службы h, час (10500
ч)
16

17.

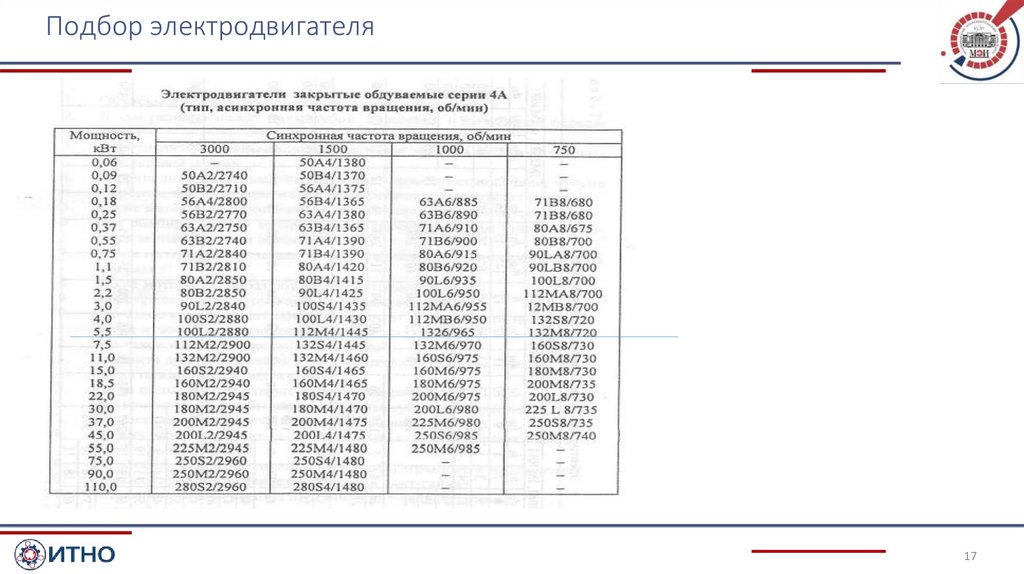

Подбор электродвигателя
17

18.

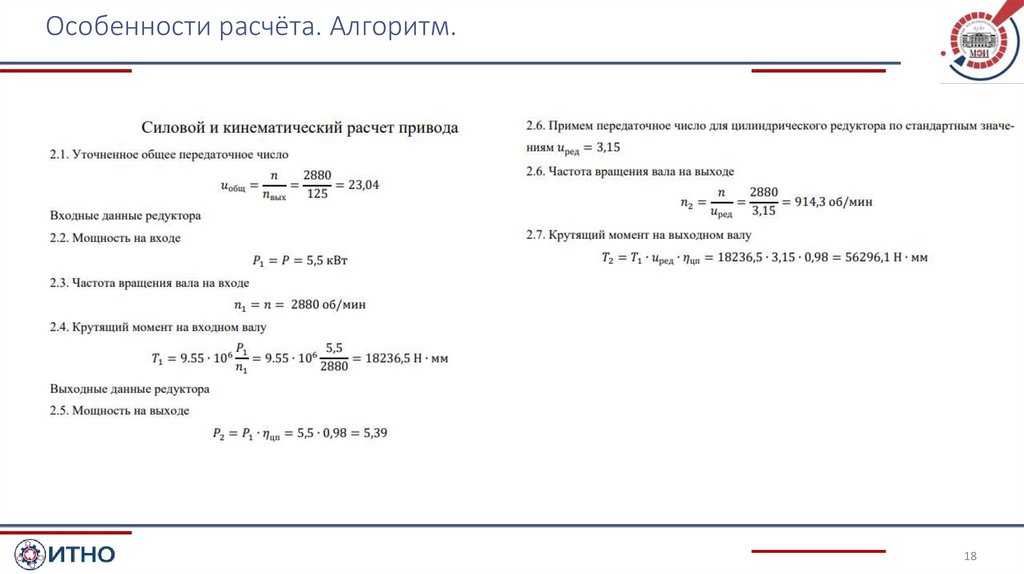

Особенности расчёта. Алгоритм.
18

19.

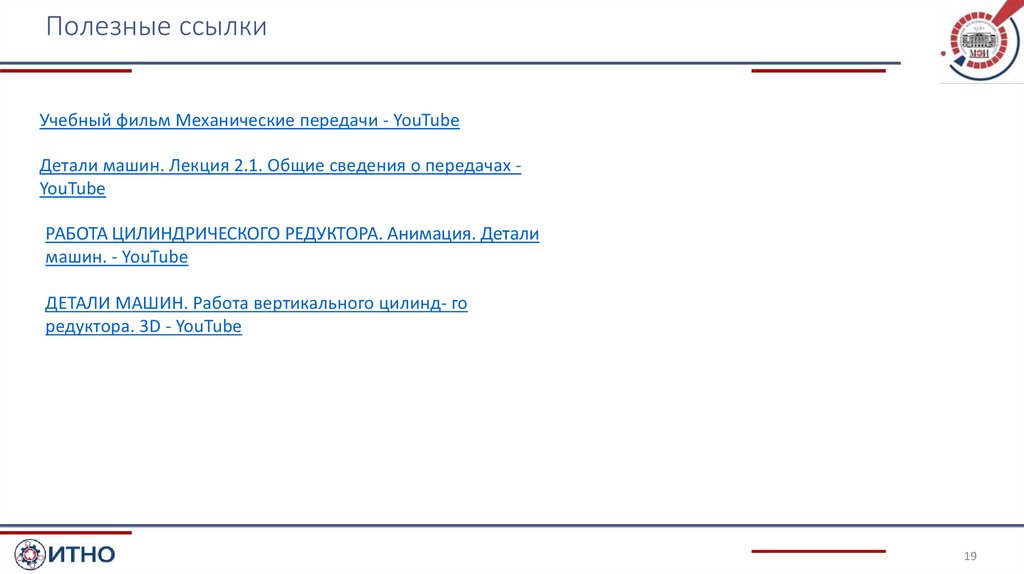

Полезные ссылки
Учебный фильм Механические передачи - YouTube
Детали машин. Лекция 2.1. Общие сведения о передачах YouTube
РАБОТА ЦИЛИНДРИЧЕСКОГО РЕДУКТОРА. Анимация. Детали
машин. - YouTube
ДЕТАЛИ МАШИН. Работа вертикального цилинд- го
редуктора. 3D - YouTube
19
