Разработка технологии производства анизотропной стали

1.

Разработка технологии
производства анизотропной стали
профилем 0,4х880 мм , используя
вторую холодную прокатку на 20-ти
валковом стане
Студент:
Руководитель дипломного
проектирования:

2.

ХАРАКТЕРИСТИКА АНИЗОТРОПНОЙ СТАЛИ
Текстура и структура трансформаторной стали

3.

4.

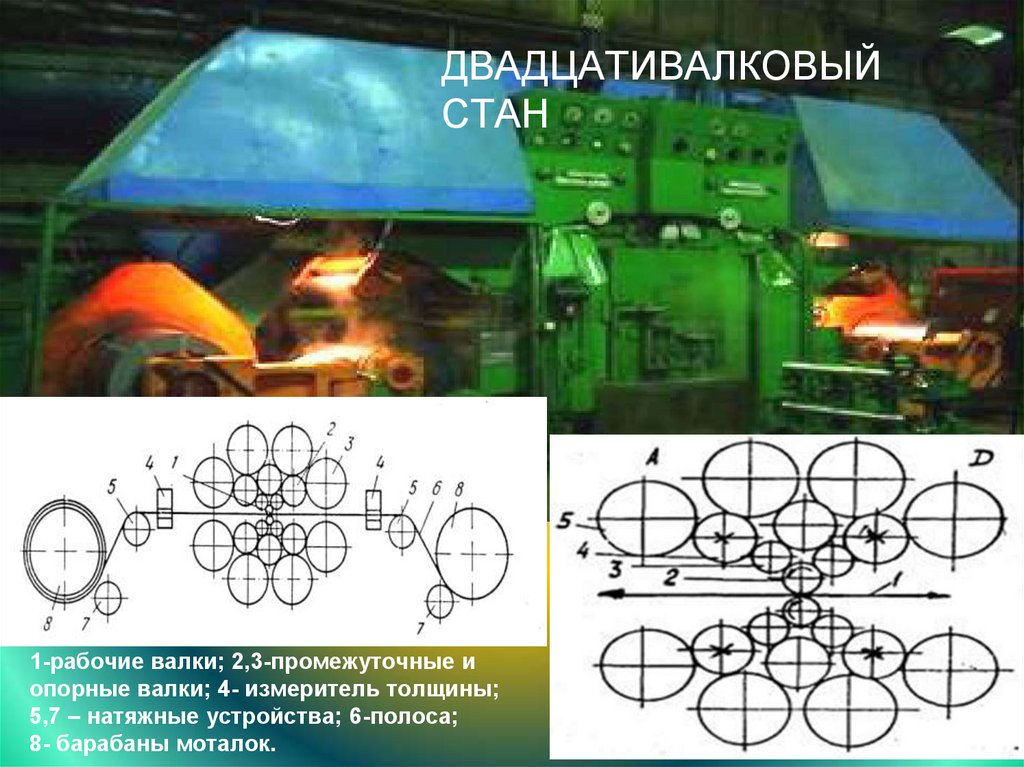

ДВАДЦАТИВАЛКОВЫЙ
СТАН
1-рабочие валки; 2,3-промежуточные и
опорные валки; 4- измеритель толщины;
5,7 – натяжные устройства; 6-полоса;
8- барабаны моталок.

5.

СХЕМА АГРЕГАТА НАНЕСЕНИЯ
ТЕРМОСТОЙКОГО ПОКРЫТИЯ

6.

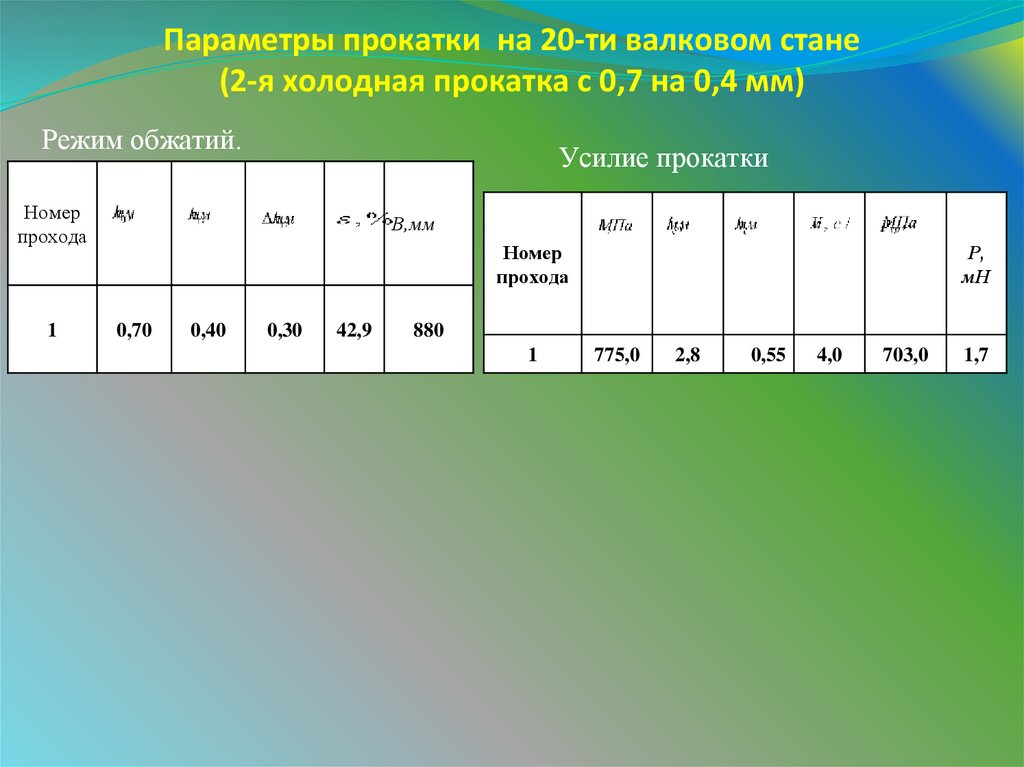

Параметры прокатки на 20-ти валковом стане
(2-я холодная прокатка с 0,7 на 0,4 мм)
Режим обжатий.
Усилие прокатки
Номер
прохода
1
B,мм
Номер
прохода
0,70
0,40
0,30
42,9
Р,
мН
880
1
775,0
2,8
0,55
4,0
703,0
1,7

7.

Спасибо за внимание!
