Технологический процесс по эксплуатации, техническому обслуживанию и ремонту магистрального насоса НМ 10000 - 210

1. Технологический процесс по эксплуатации, техническому обслуживанию и ремонту магистрального насоса НМ 10000 - 210. Балансировка

Выполнил студент группы СТУ-01-19
Мамкин Сергей

2.

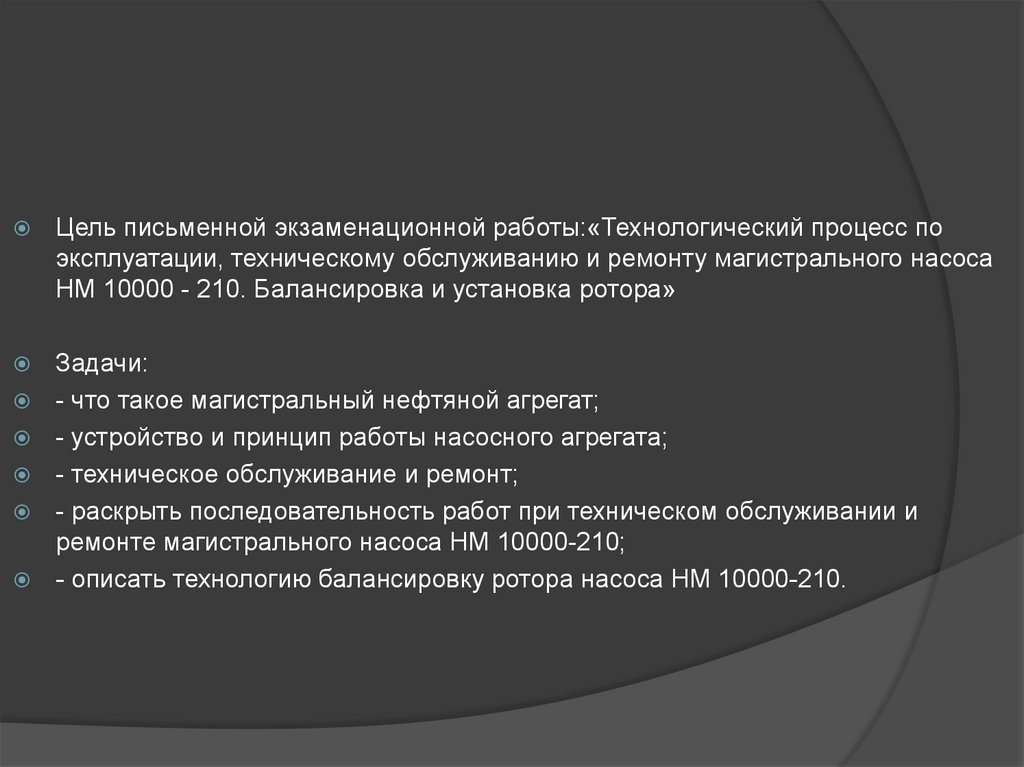

Цель письменной экзаменационной работы:«Технологический процесс по
эксплуатации, техническому обслуживанию и ремонту магистрального насоса
НМ 10000 - 210. Балансировка и установка ротора»
Задачи:
- что такое магистральный нефтяной агрегат;
- устройство и принцип работы насосного агрегата;
- техническое обслуживание и ремонт;
- раскрыть последовательность работ при техническом обслуживании и
ремонте магистрального насоса НМ 10000-210;
- описать технологию балансировку ротора насоса НМ 10000-210.

3.

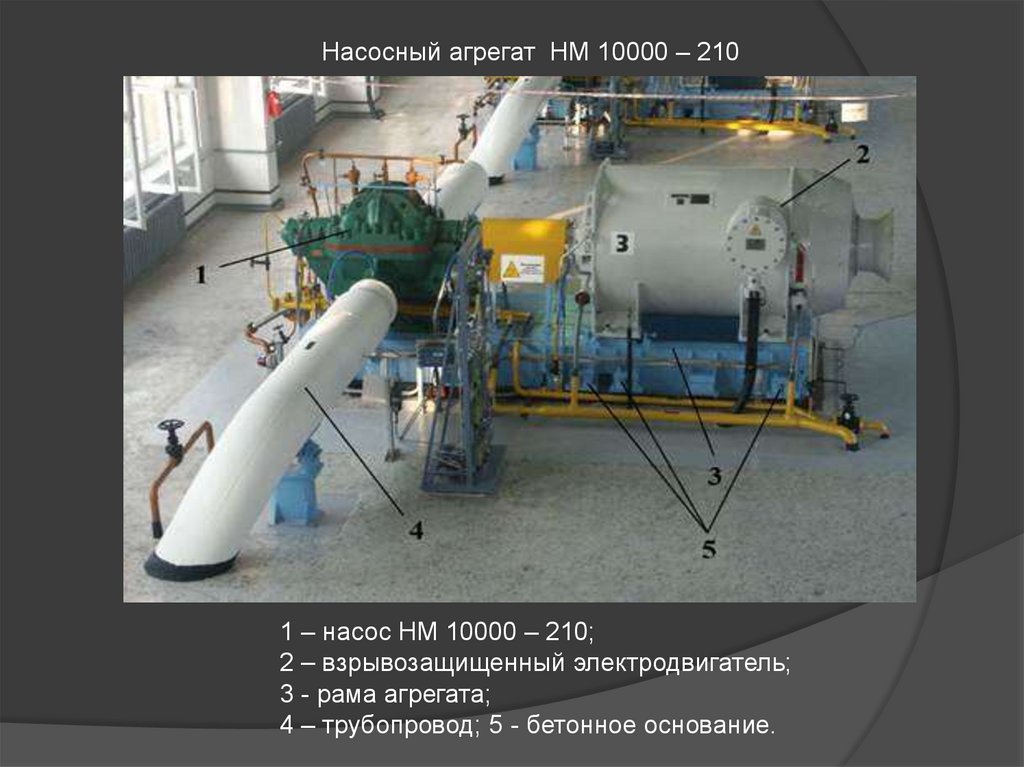

Насосный агрегат НМ 10000 – 210
1 – насос НМ 10000 – 210;
2 – взрывозащищенный электродвигатель;
3 - рама агрегата;
4 – трубопровод; 5 - бетонное основание.

4.

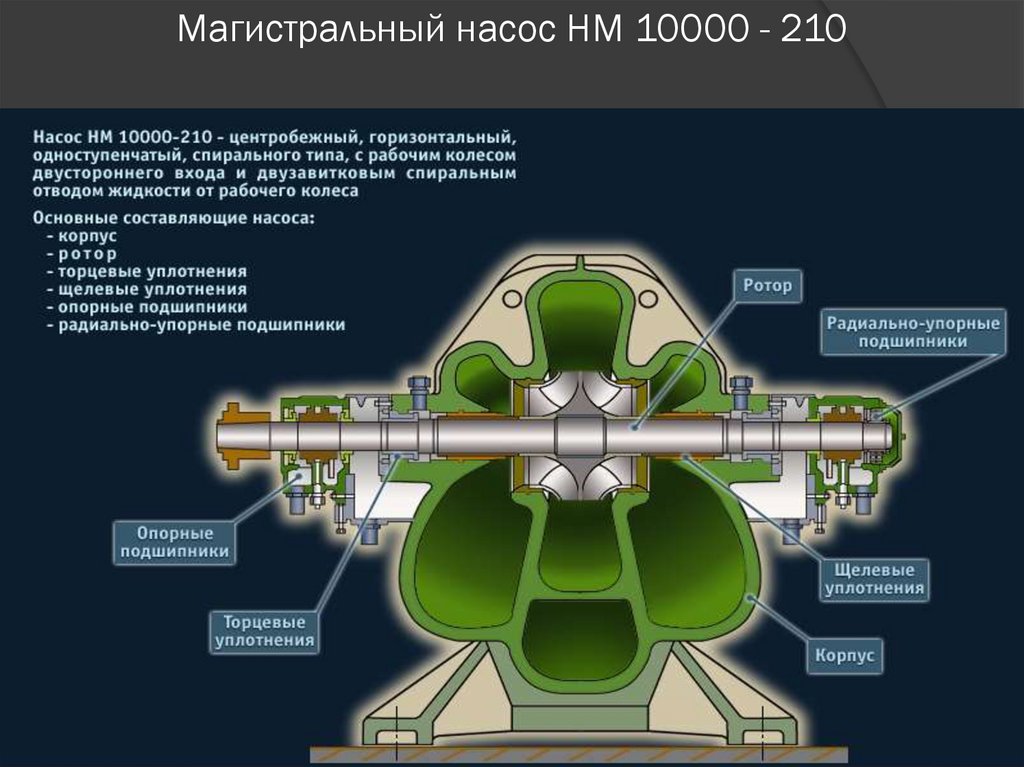

Магистральный насос НМ 10000 - 210

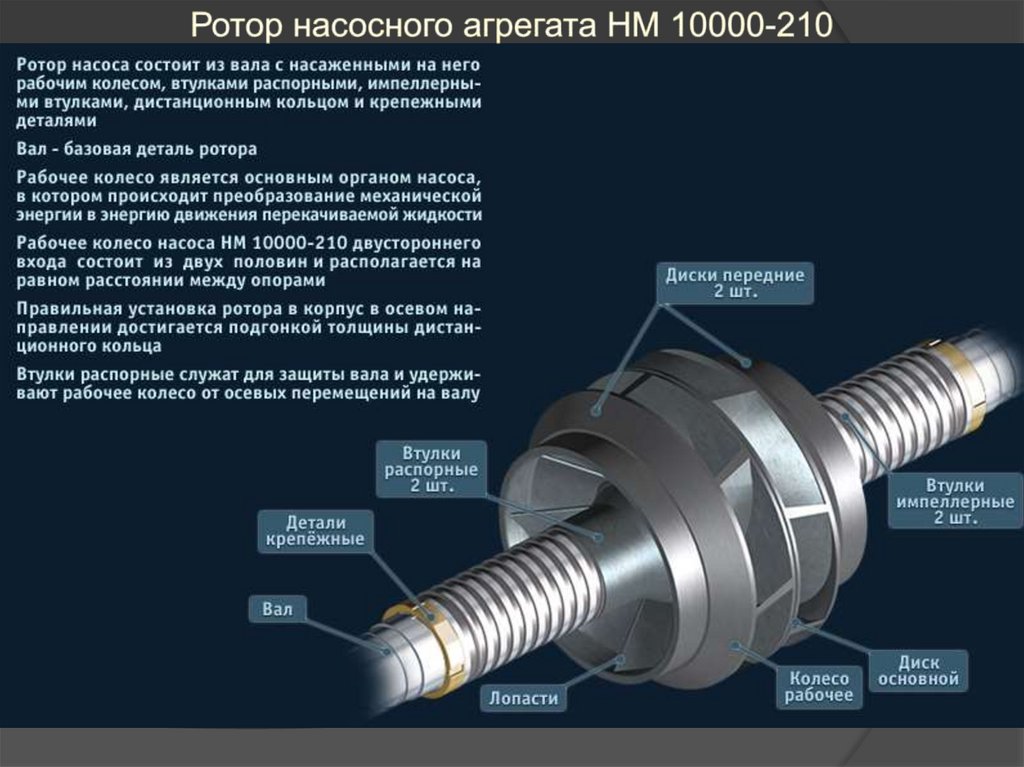

5.

6.

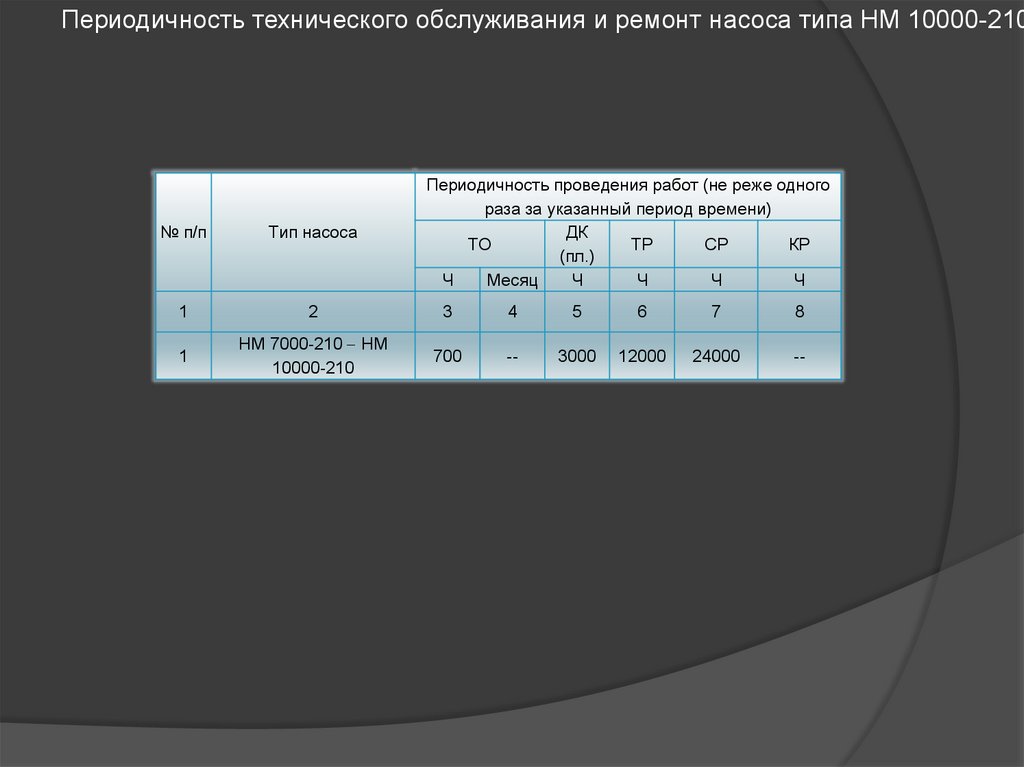

Периодичность технического обслуживания и ремонт насоса типа НМ 10000-210
Периодичность проведения работ (не реже одного
раза за указанный период времени)
ДК
ТО
ТР
СР
КР
(пл.)
Ч
Месяц
Ч
Ч
Ч
Ч
№ п/п
Тип насоса
1
2
3
4
5
6
7
8
1
НМ 7000-210 НМ
10000-210
700
--
3000
12000
24000
--

7.

Диагностический контроль
При проведении планового и непланового ДК МНА для получения
дополнительной информации по вибродиагностированию при оперативном
контроле
необходимо
использовать
переносную
(портативную)
виброаппаратуру.

8.

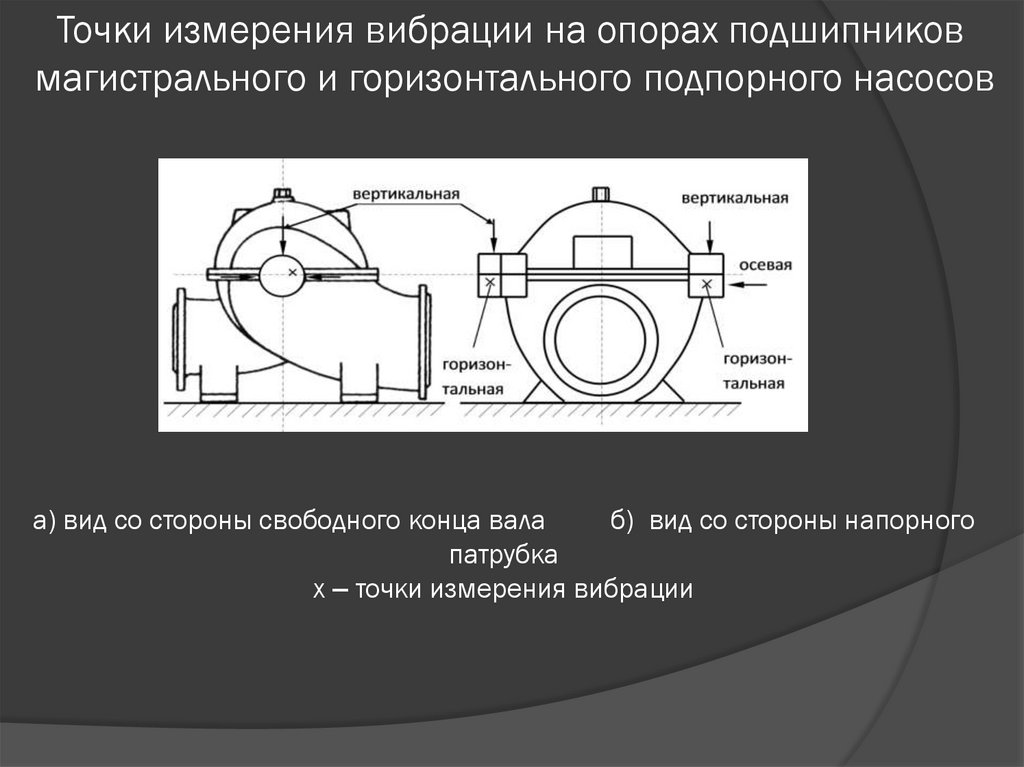

Точки измерения вибрации на опорах подшипников
магистрального и горизонтального подпорного насосов
а) вид со стороны свободного конца вала
б) вид со стороны напорного
патрубка
х – точки измерения вибрации

9.

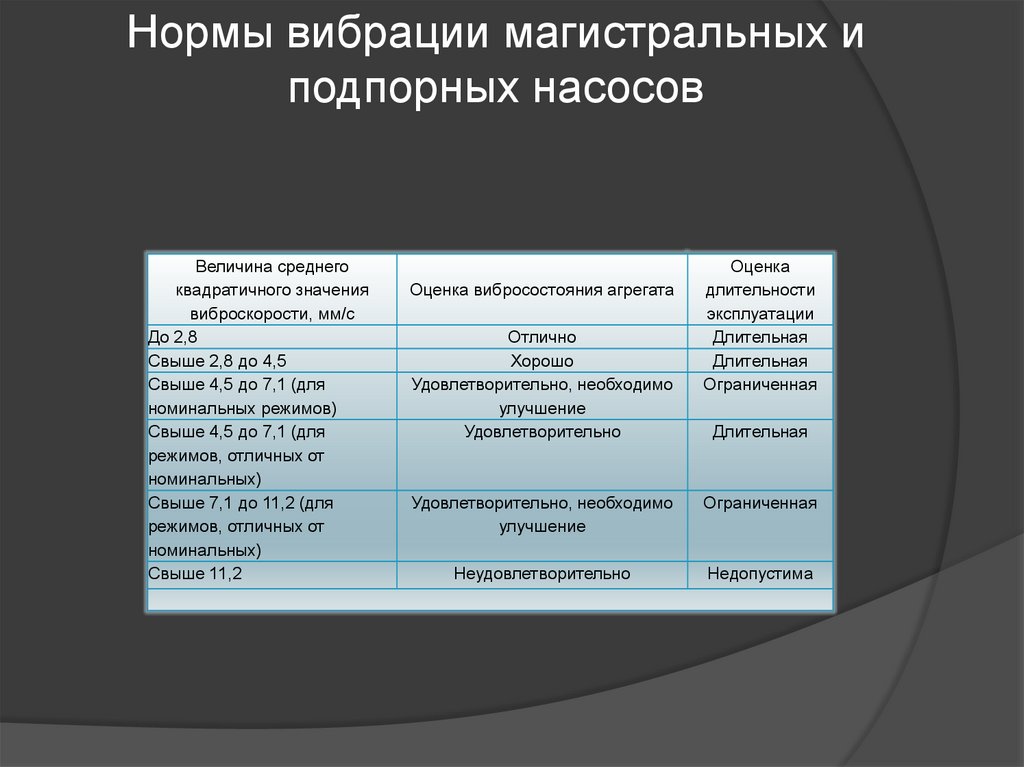

Нормы вибрации магистральных и
подпорных насосов
Величина среднего
квадратичного значения
виброскорости, мм/с
До 2,8
Свыше 2,8 до 4,5
Свыше 4,5 до 7,1 (для
номинальных режимов)
Свыше 4,5 до 7,1 (для
режимов, отличных от
номинальных)
Свыше 7,1 до 11,2 (для
режимов, отличных от
номинальных)
Свыше 11,2
Оценка вибросостояния агрегата
Отлично
Хорошо
Удовлетворительно, необходимо
улучшение
Удовлетворительно
Оценка
длительности
эксплуатации
Длительная
Длительная
Ограниченная
Длительная
Удовлетворительно, необходимо
улучшение
Ограниченная
Неудовлетворительно
Недопустима

10.

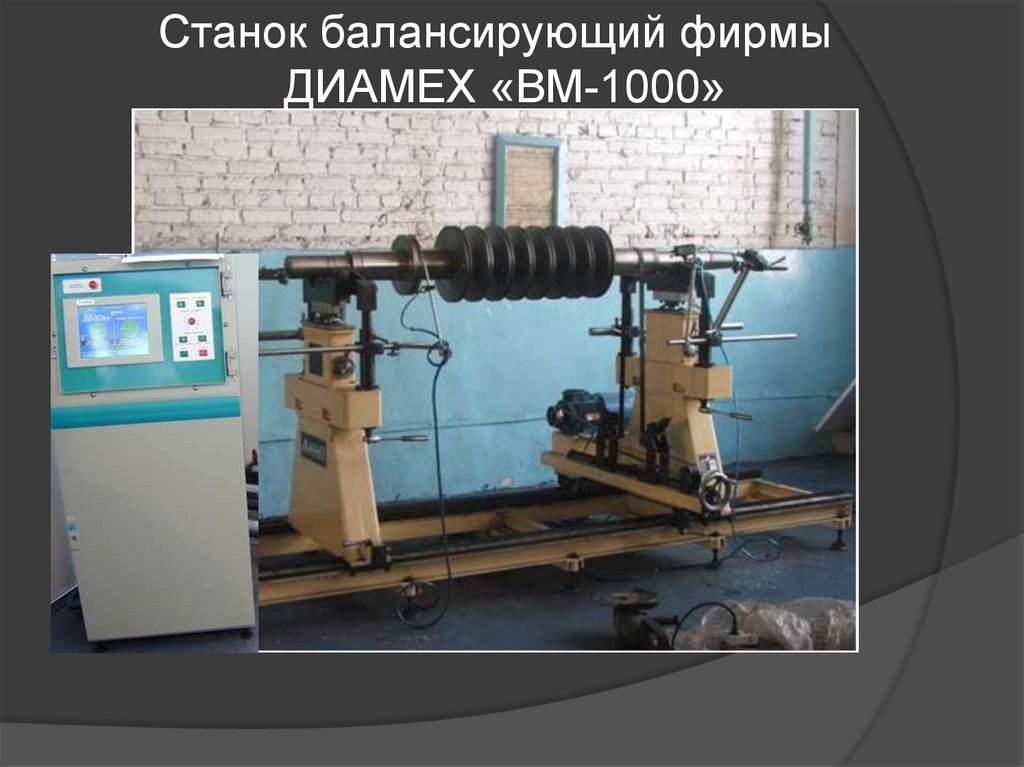

Станок балансирующий фирмы
ДИАМЕХ «ВМ-1000»

11.

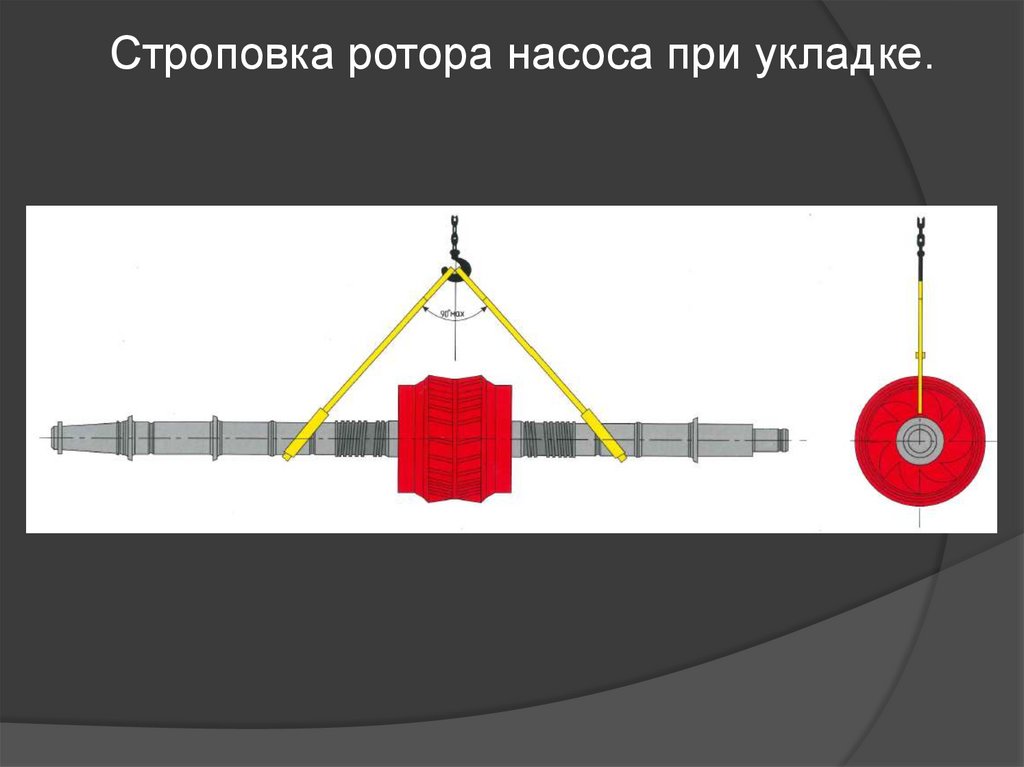

Строповка ротора насоса при укладке.

12.

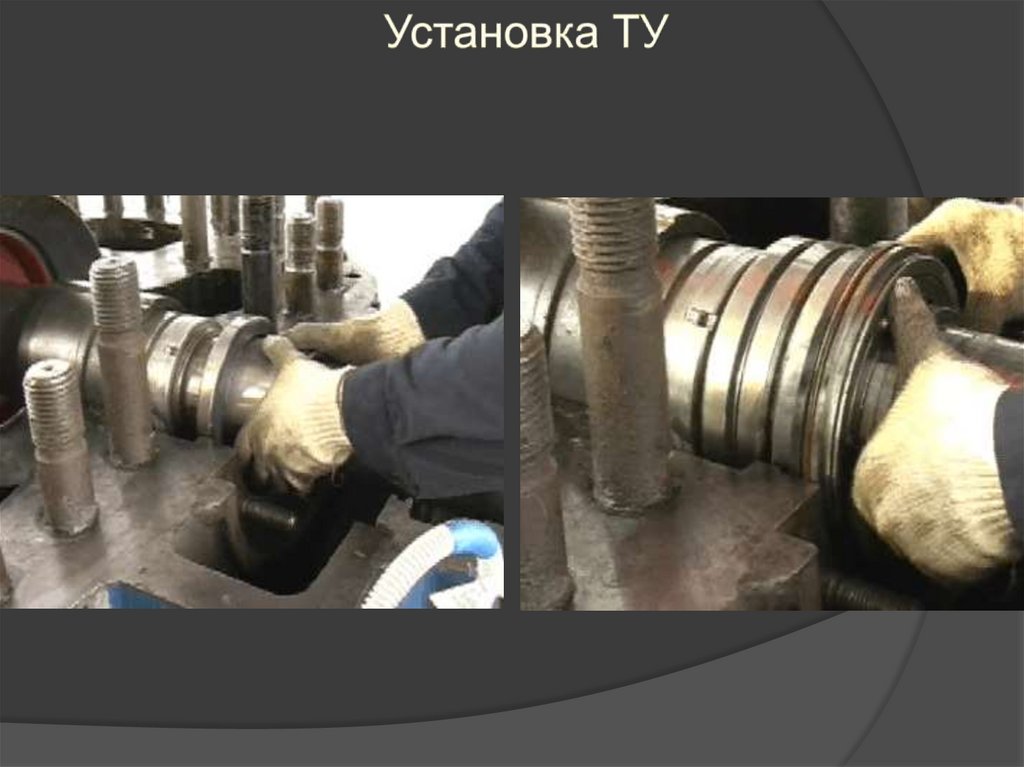

Установка ротора в насос

13.

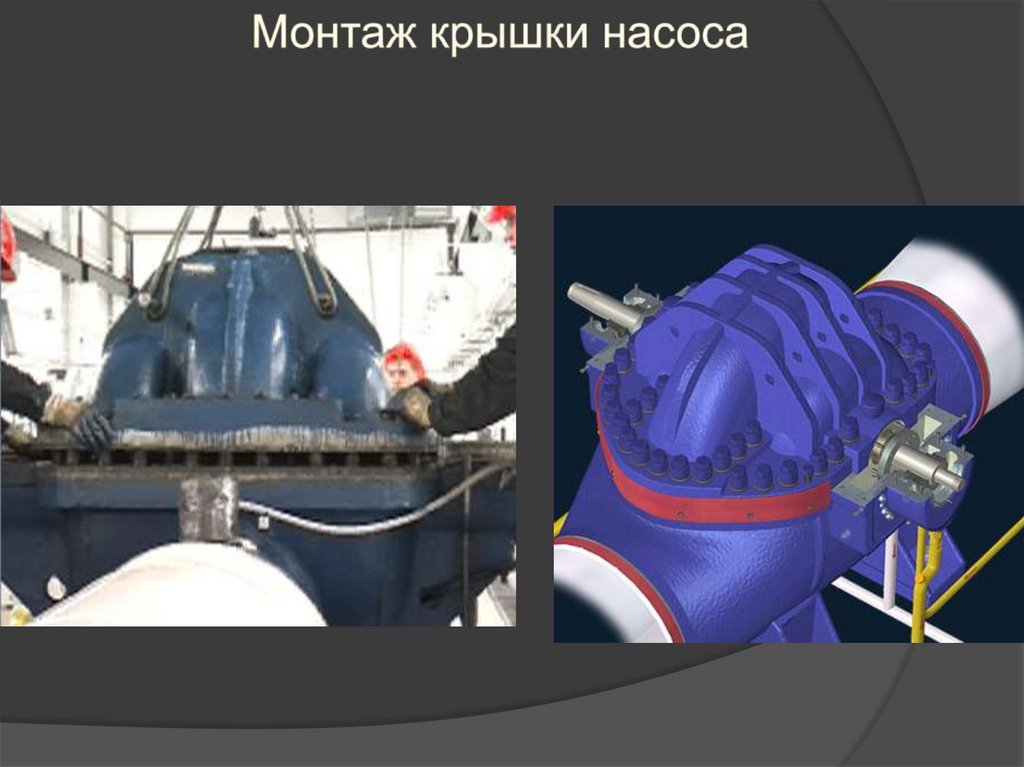

14.

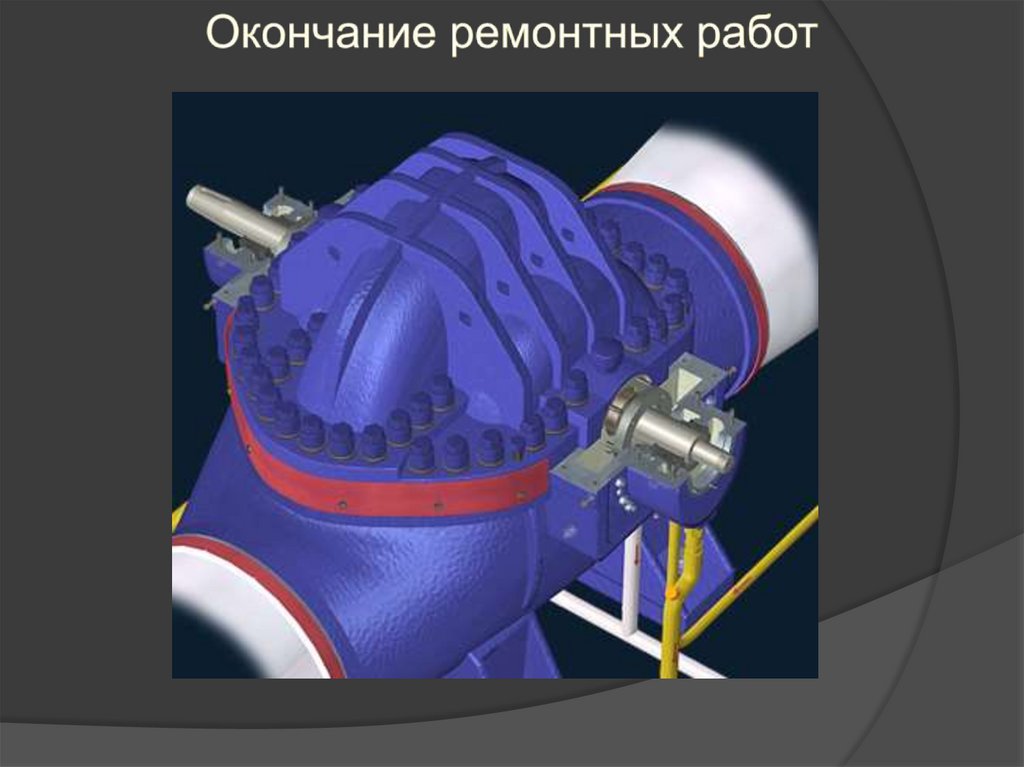

15.

16. Спасибо за внимание!
