Статика

1.

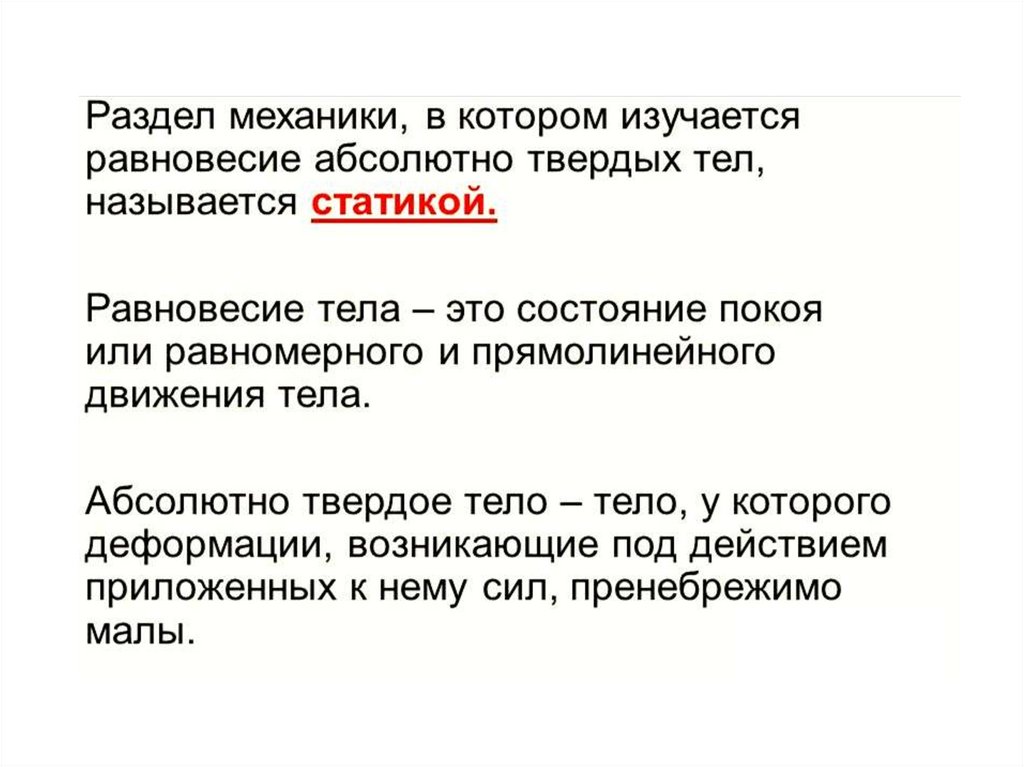

Статика

2.

3.

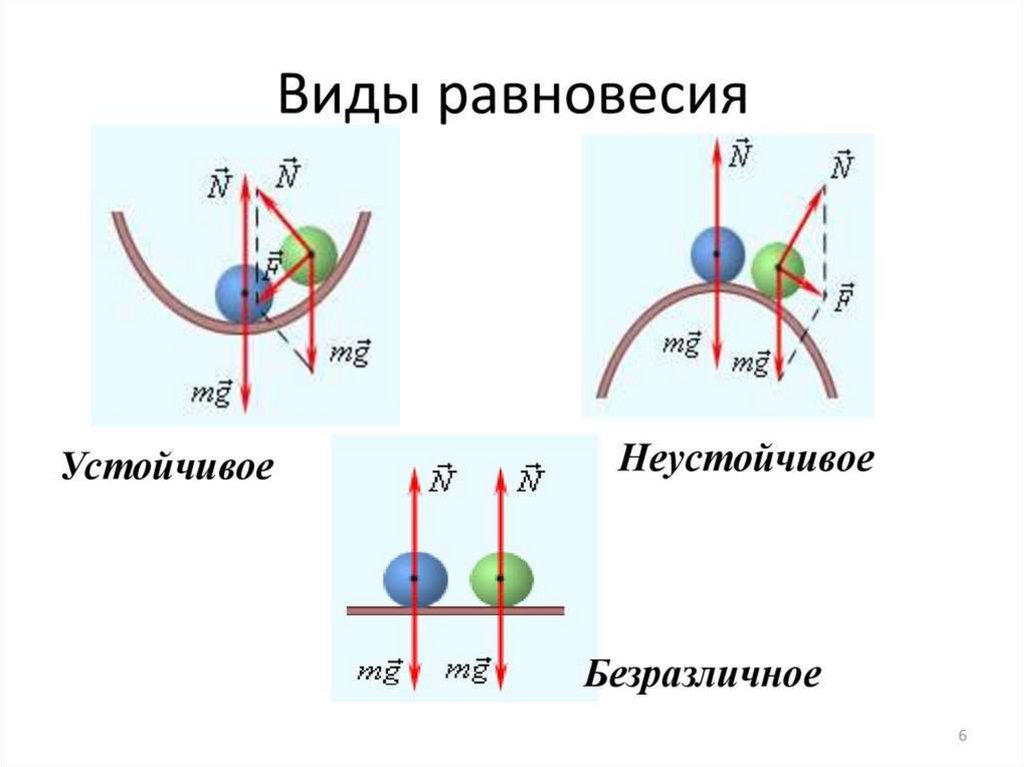

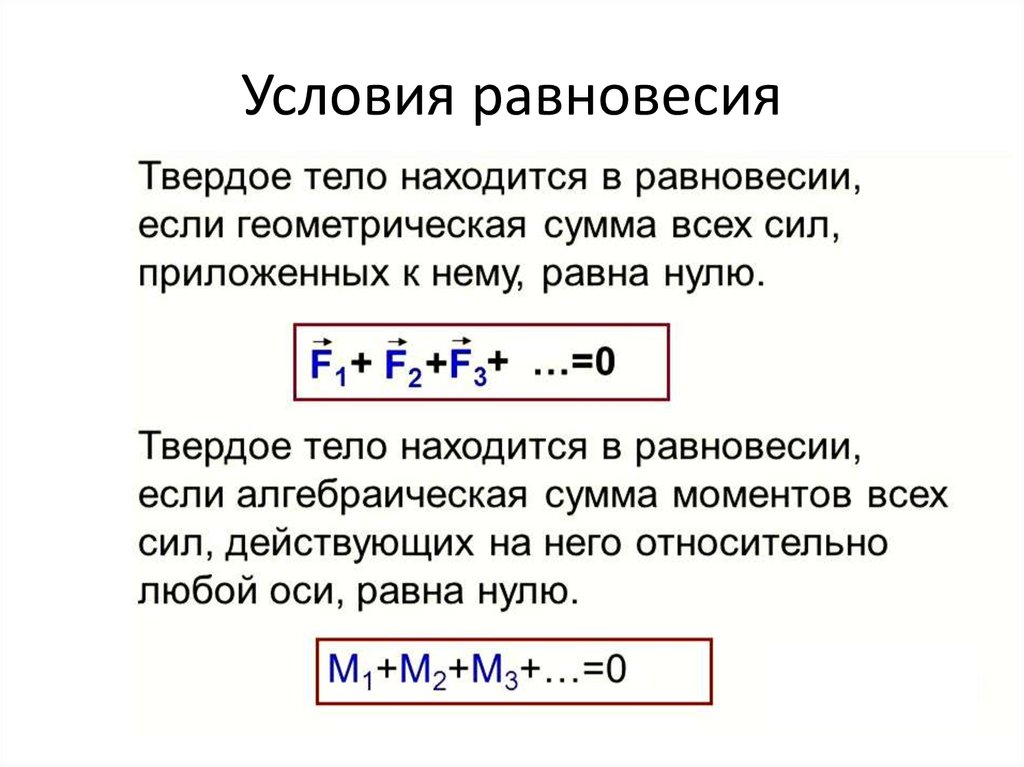

Условия равновесия

4.

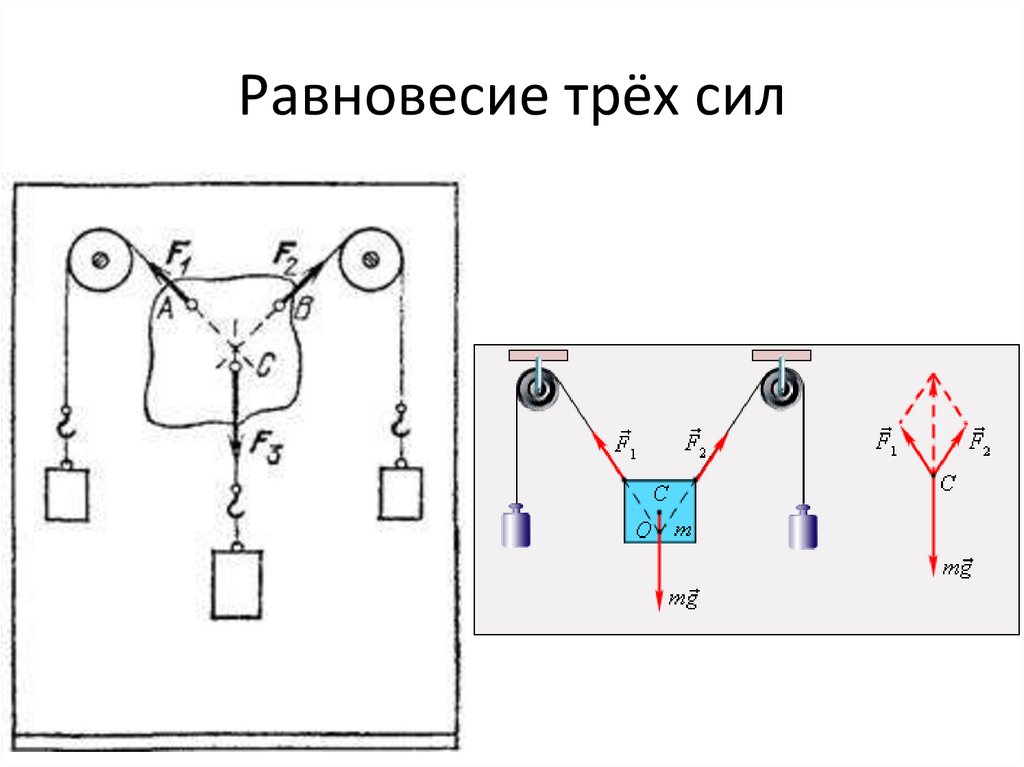

Равновесие трёх сил

5.

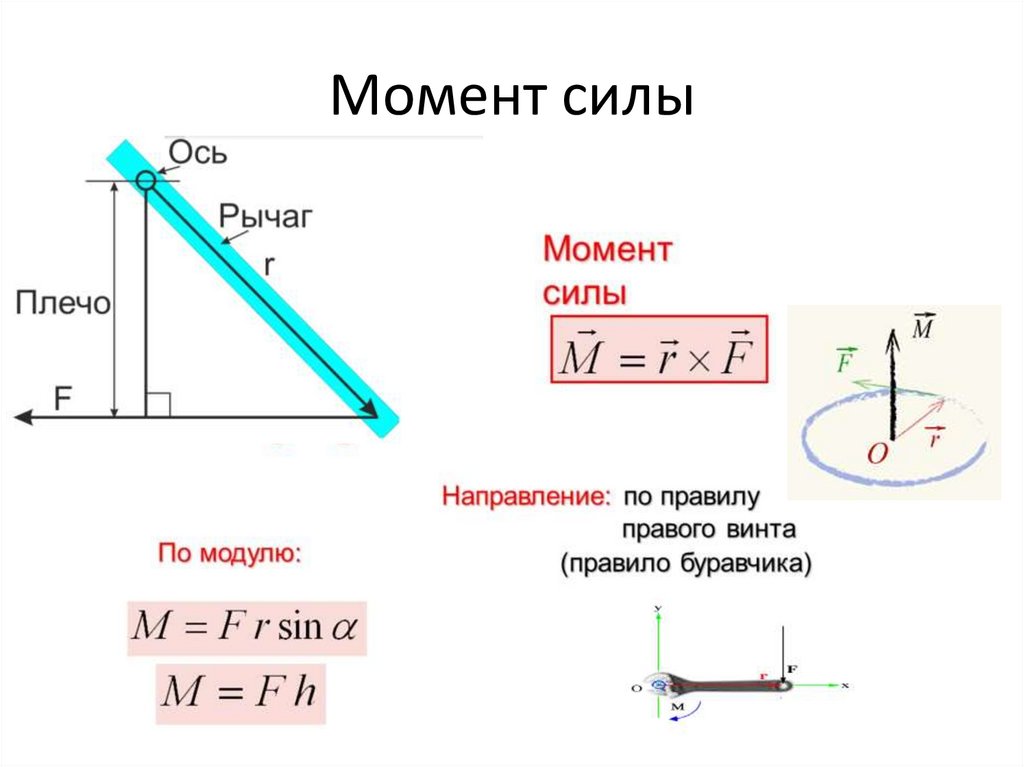

Момент силы

6.

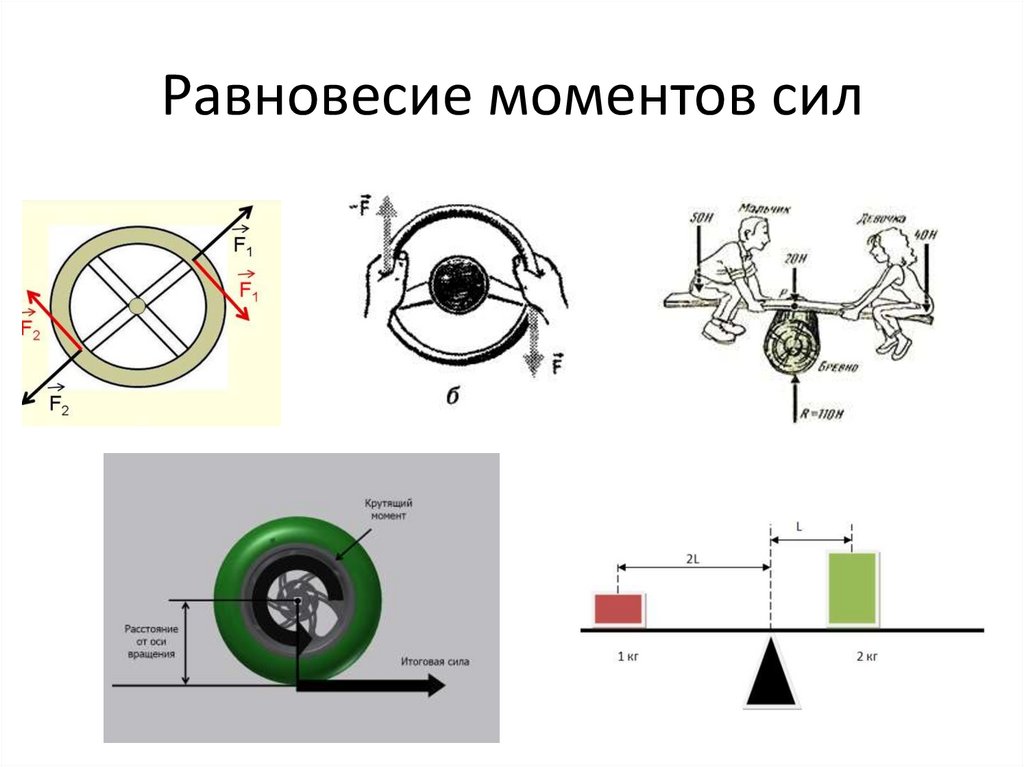

Равновесие моментов сил

7.

Видео 1

8.

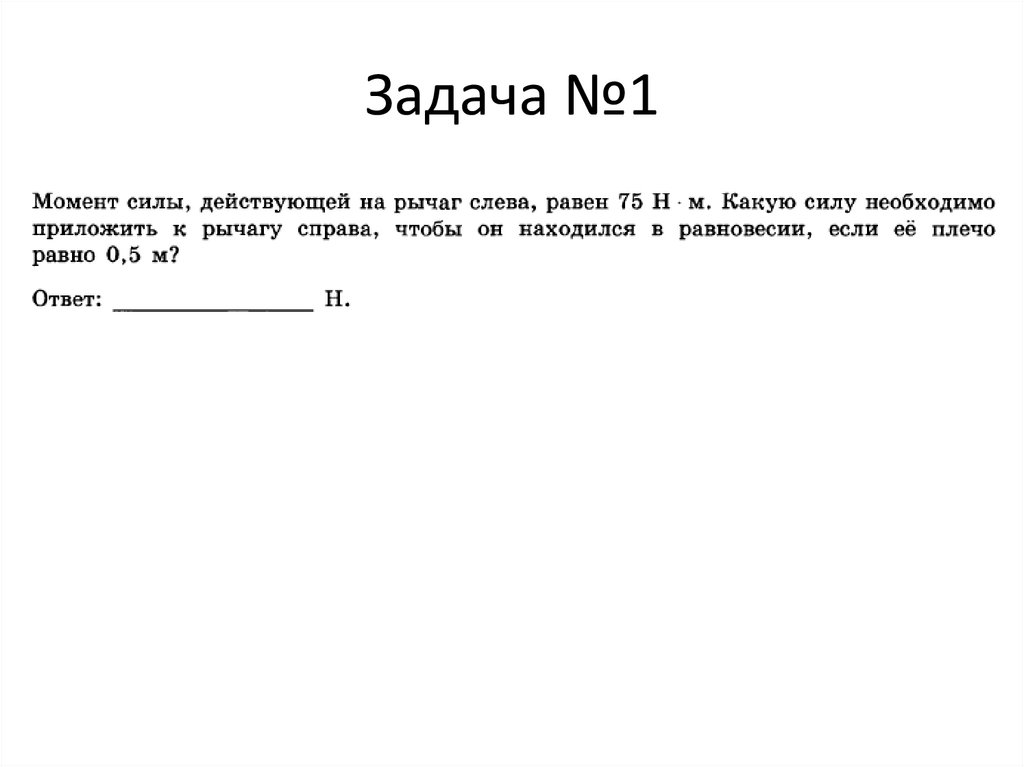

Задача №1

9.

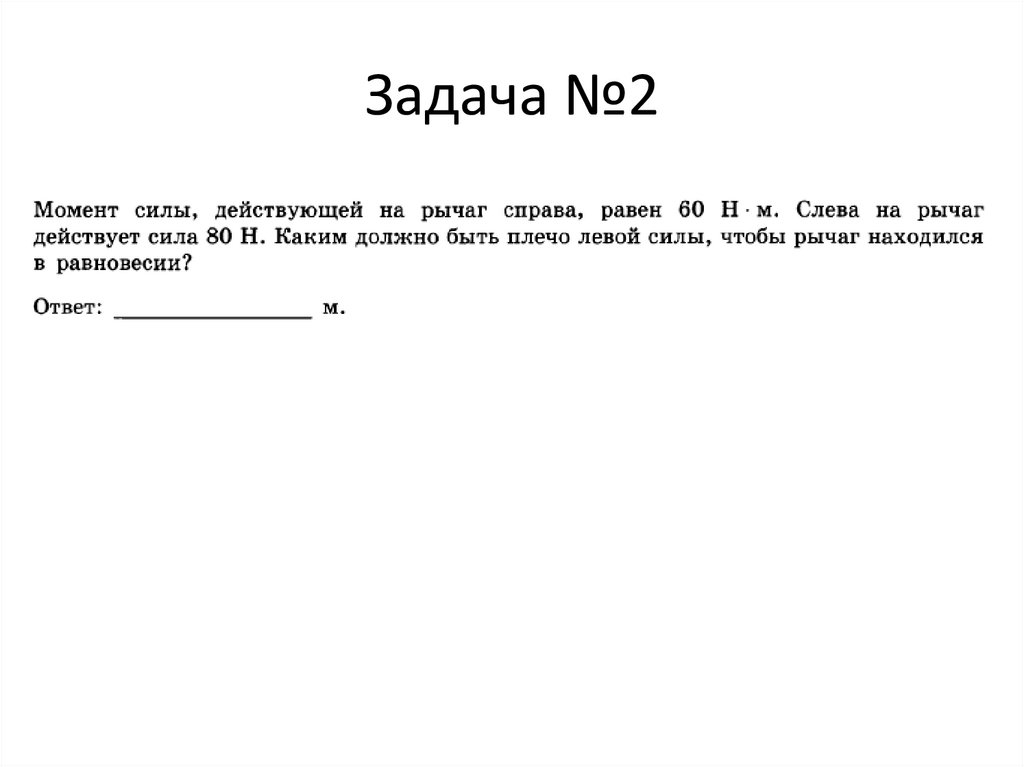

Задача №2

10.

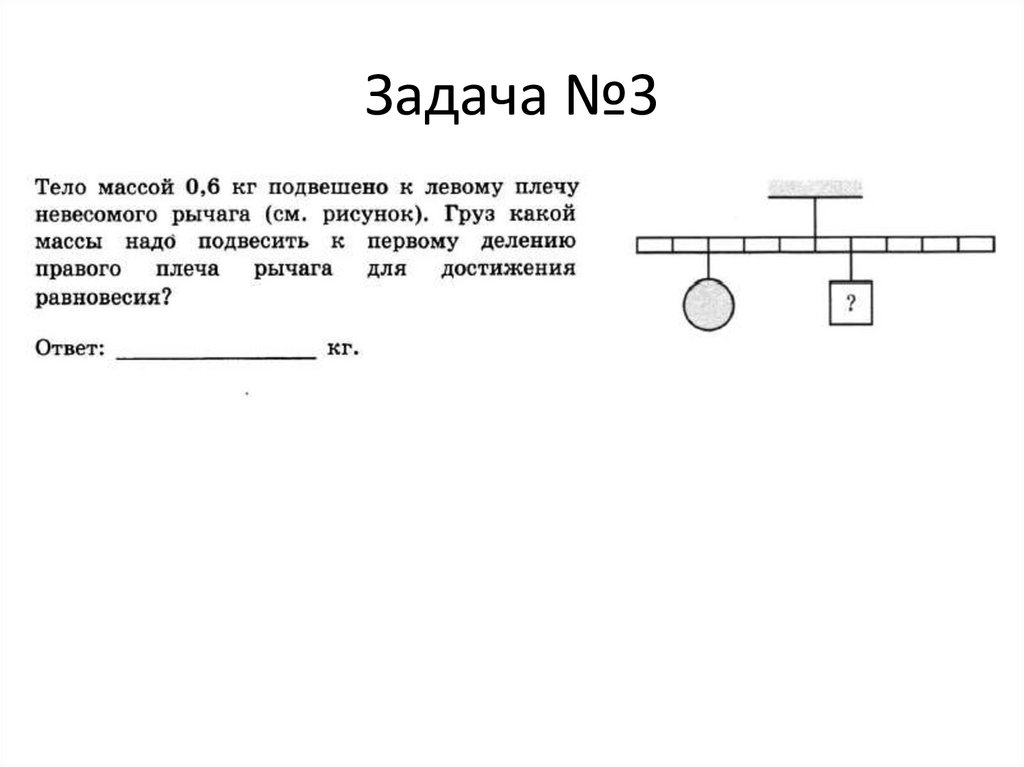

Задача №3

11.

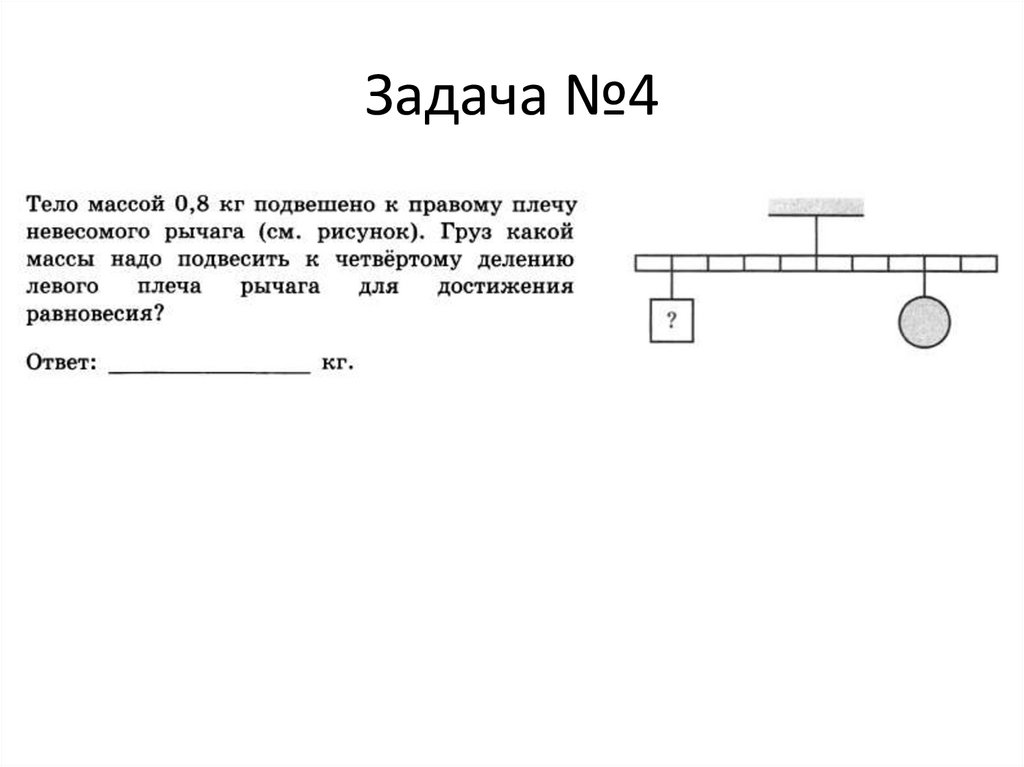

Задача №4

12.

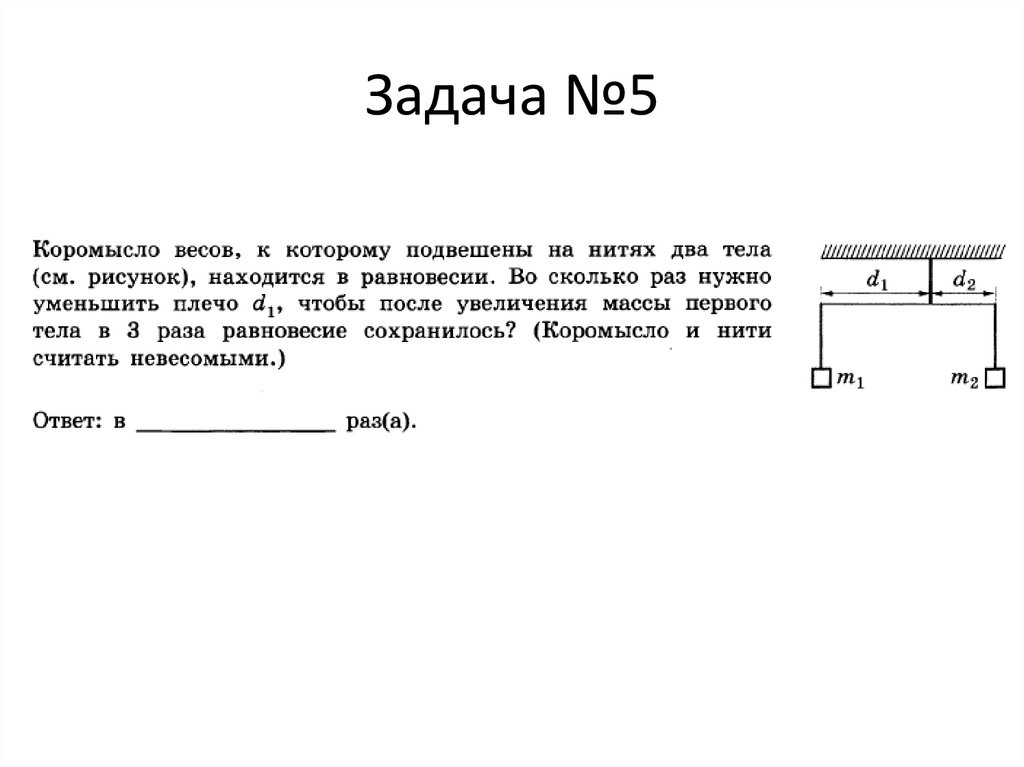

Задача №5

13.

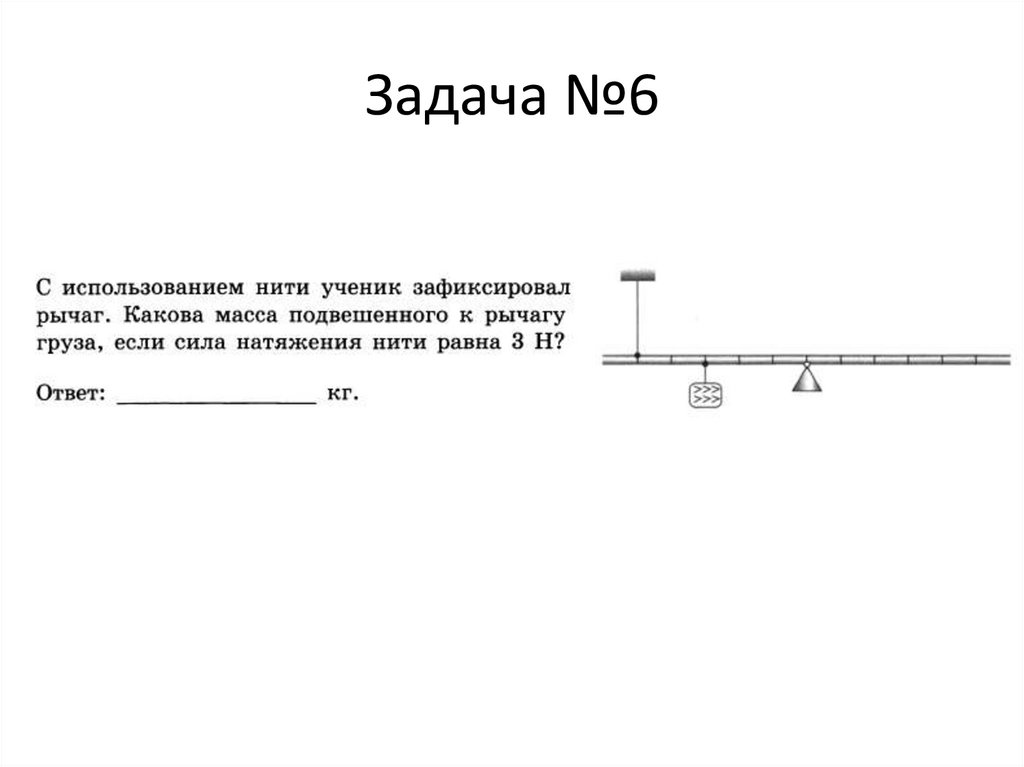

Задача №6

14.

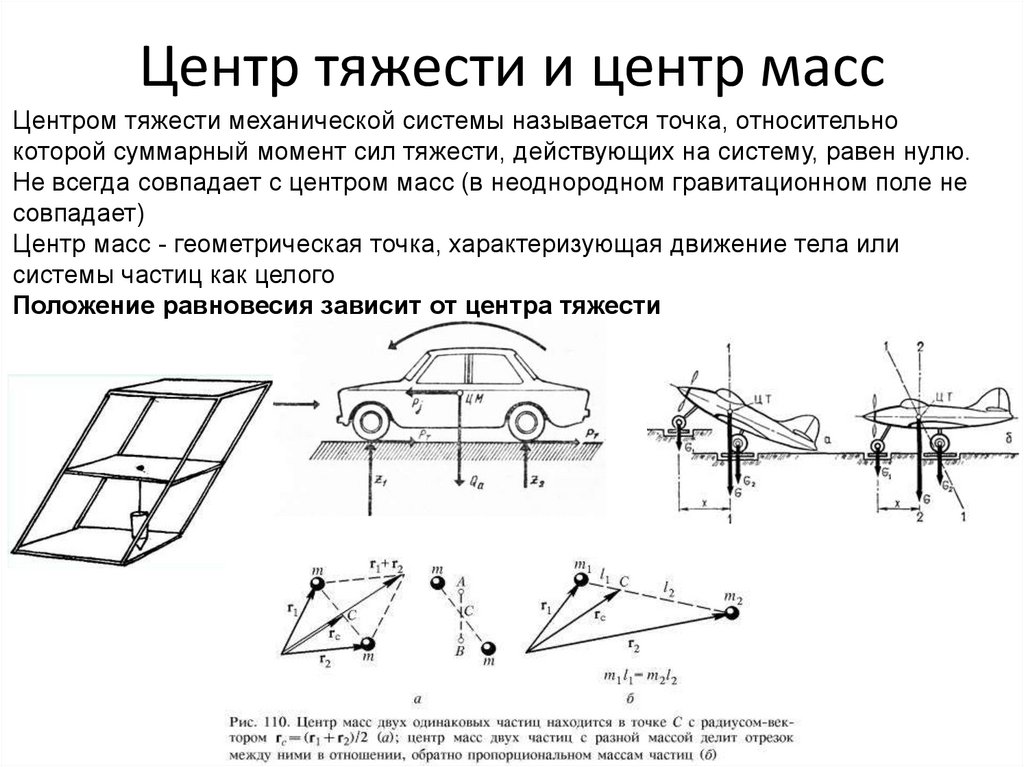

Центр тяжести и центр масс
Центром тяжести механической системы называется точка, относительно
которой суммарный момент сил тяжести, действующих на систему, равен нулю.
Не всегда совпадает с центром масс (в неоднородном гравитационном поле не
совпадает)
Центр масс - геометрическая точка, характеризующая движение тела или
системы частиц как целого
Положение равновесия зависит от центра тяжести

15.

Видео 2

16.

17.

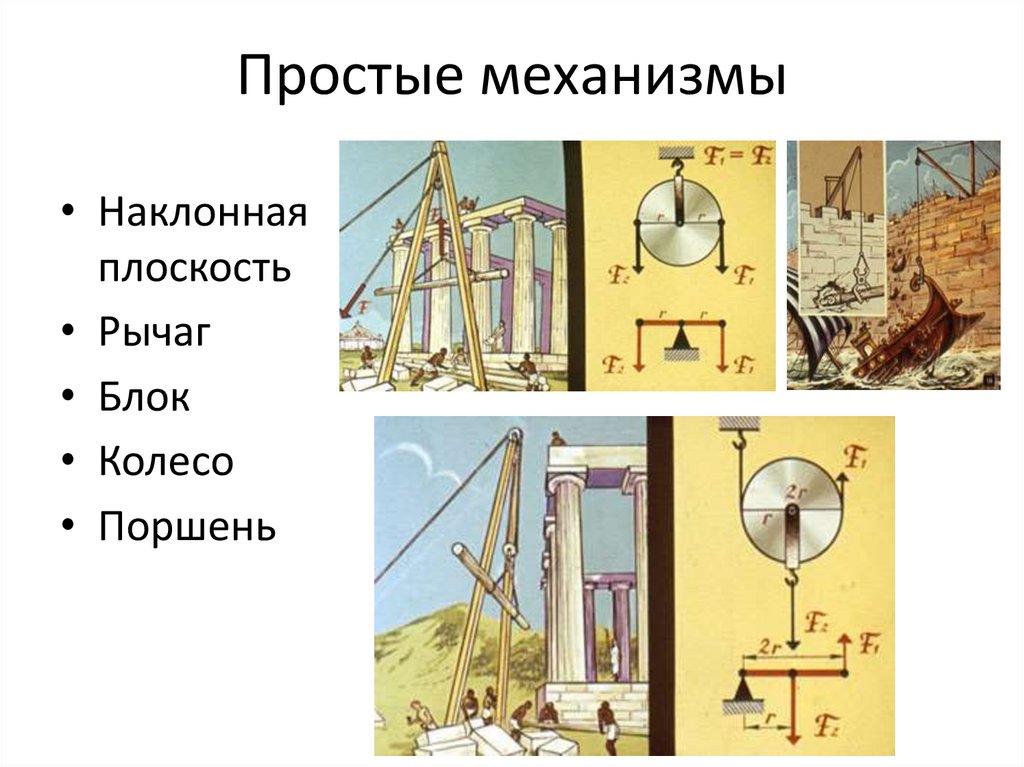

Простые механизмы
• Наклонная
плоскость
• Рычаг
• Блок
• Колесо
• Поршень

18.

Наклонная плоскость

19.

Видео 3, 4

20.

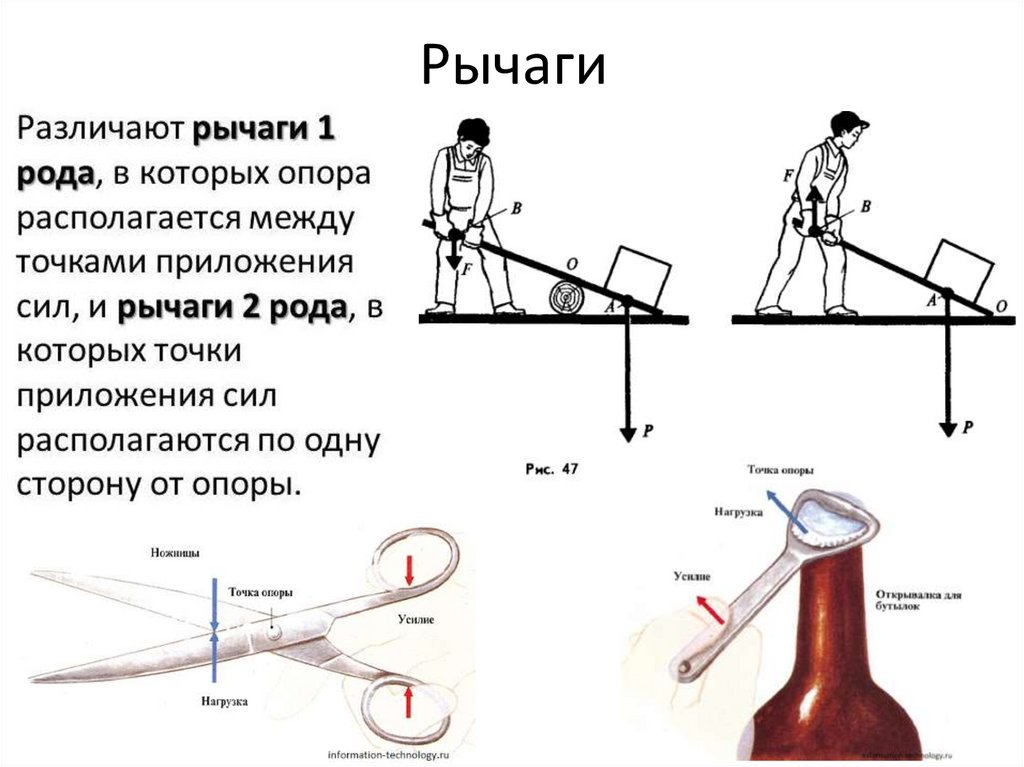

Рычаги

21.

Видео 5

22.

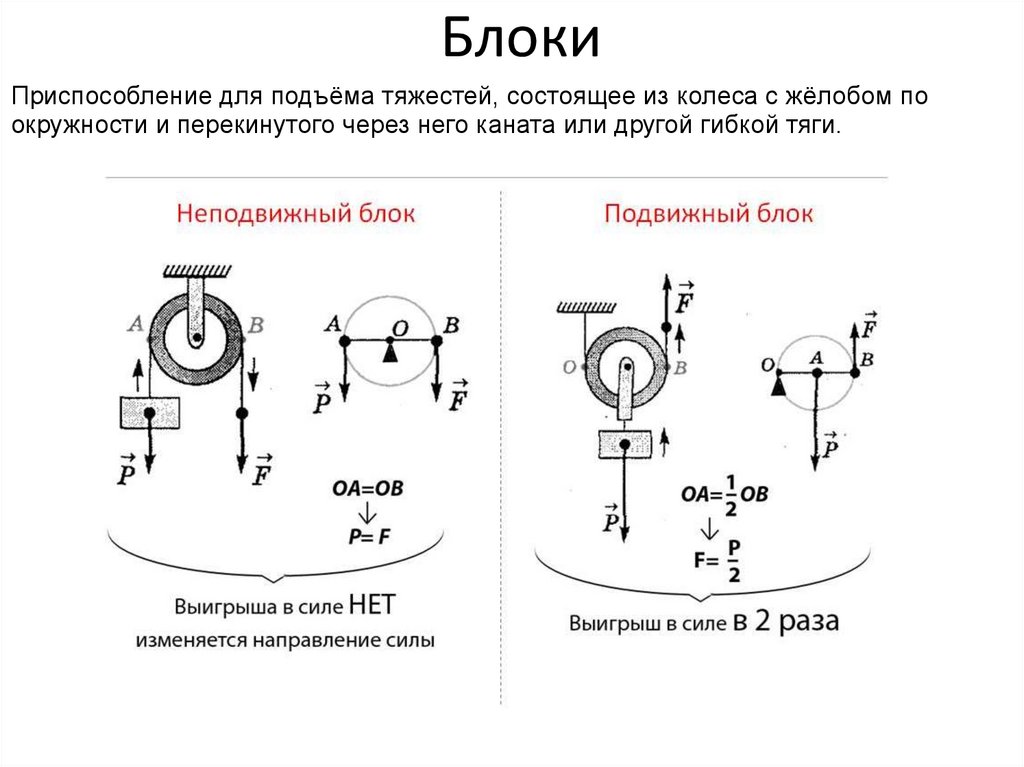

Блоки
Приспособление для подъёма тяжестей, состоящее из колеса с жёлобом по
окружности и перекинутого через него каната или другой гибкой тяги.

23.

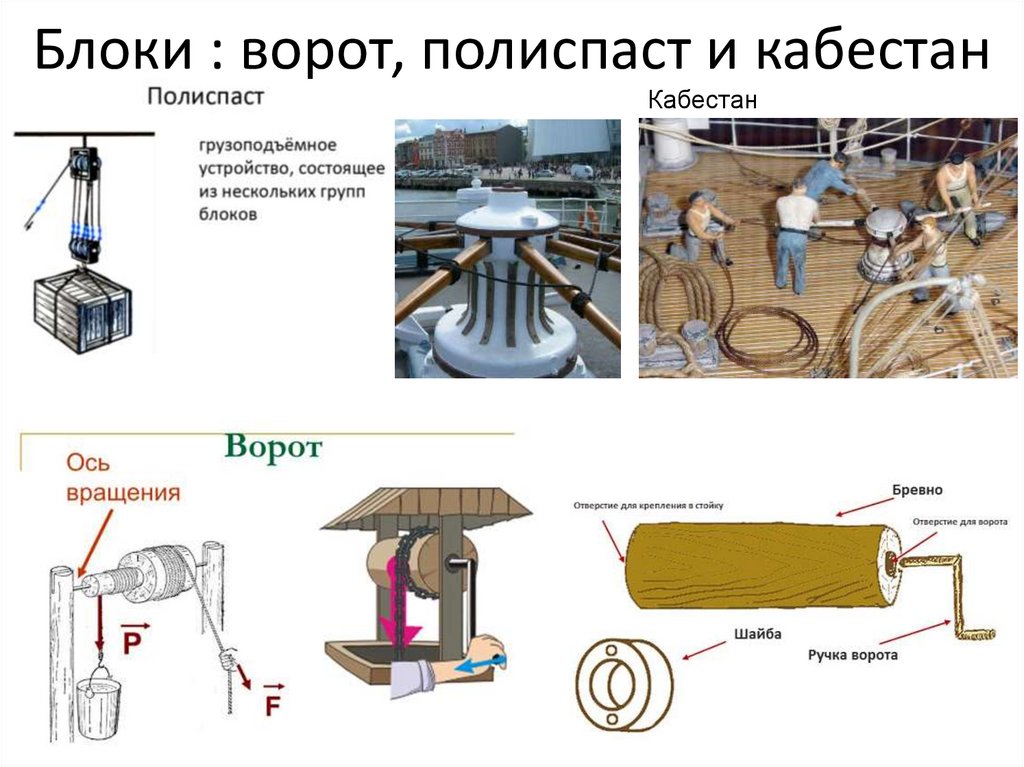

Блоки : ворот, полиспаст и кабестан
Кабестан

24.

Видео 6, 7

25.

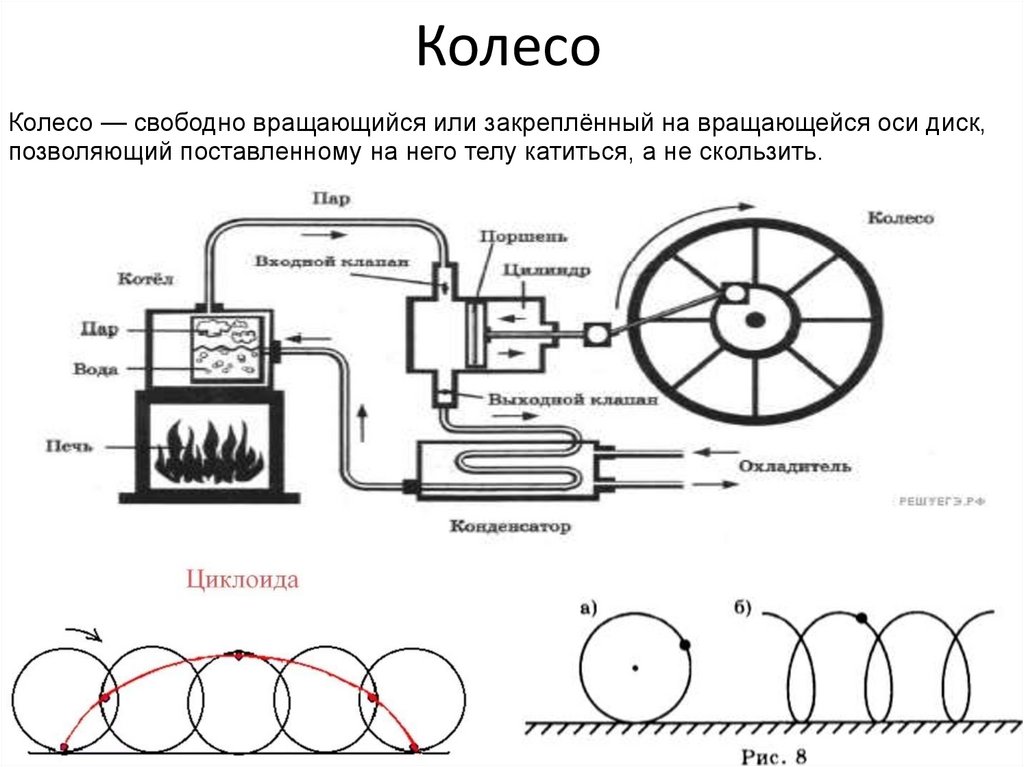

Колесо
Колесо — свободно вращающийся или закреплённый на вращающейся оси диск,
позволяющий поставленному на него телу катиться, а не скользить.

26.

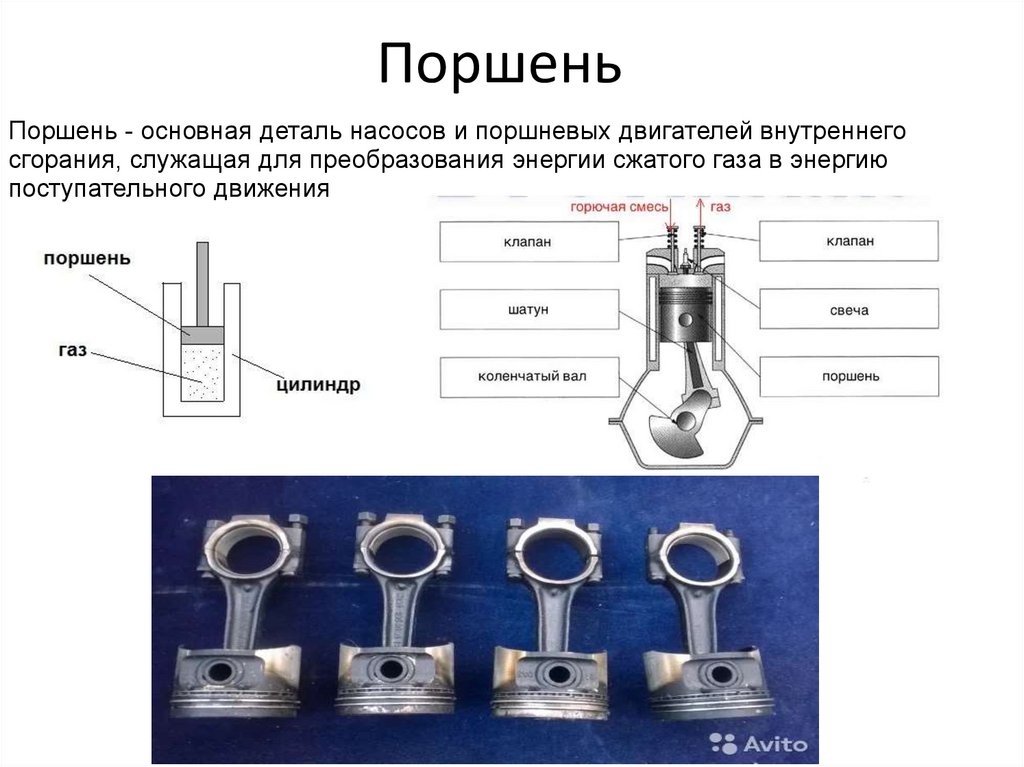

Поршень
Поршень - основная деталь насосов и поршневых двигателей внутреннего
сгорания, служащая для преобразования энергии сжатого газа в энергию
поступательного движения

27.

Темы докладов
• Простые механизмы в древнем мире

28.

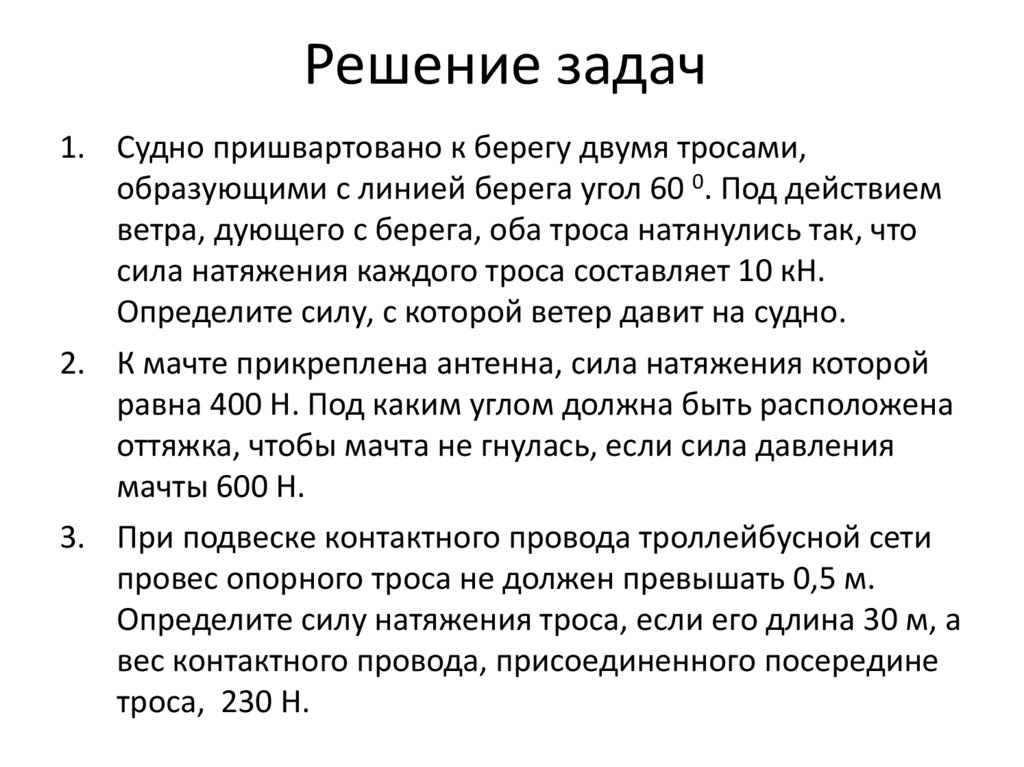

Решение задач
1. Судно пришвартовано к берегу двумя тросами,
образующими с линией берега угол 60 0. Под действием
ветра, дующего с берега, оба троса натянулись так, что
сила натяжения каждого троса составляет 10 кН.
Определите силу, с которой ветер давит на судно.
2. К мачте прикреплена антенна, сила натяжения которой
равна 400 Н. Под каким углом должна быть расположена
оттяжка, чтобы мачта не гнулась, если сила давления
мачты 600 Н.
3. При подвеске контактного провода троллейбусной сети
провес опорного троса не должен превышать 0,5 м.
Определите силу натяжения троса, если его длина 30 м, а
вес контактного провода, присоединенного посередине
троса, 230 Н.

29.

Домашнее задание
Учебник: Мякишев, Буховцев 10 класс
Раздел МЕХАНИКА Глава 7
