Характеристика типов базирующих устройств

1.

Характеристика типов
базирующих устройств
Выполнили: Баршатлы Яна
Андриенко Жанна

2.

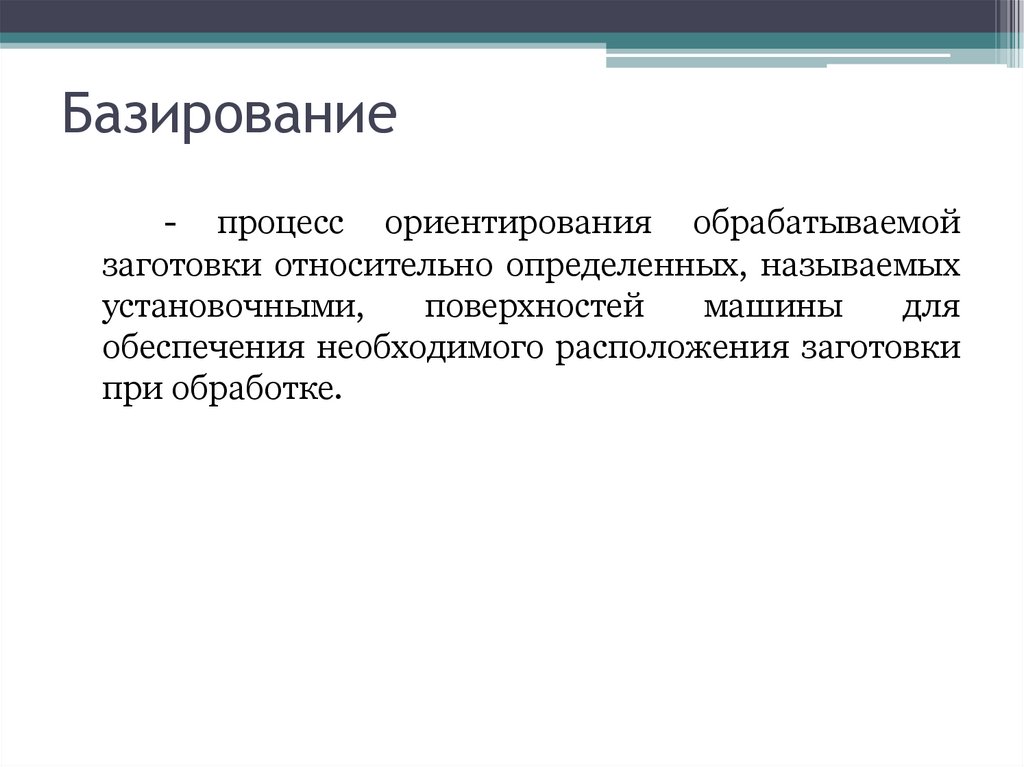

Базирование
- процесс ориентирования обрабатываемой
заготовки относительно определенных, называемых
установочными,
поверхностей
машины
для
обеспечения необходимого расположения заготовки
при обработке.

3.

Базирующие элементы
- устройства, предназначенные для базирования
заготовок. Ими могут быть столы, каретки,
суппорты, направляющие линейки, угольники,
упоры и другие устройства.

4.

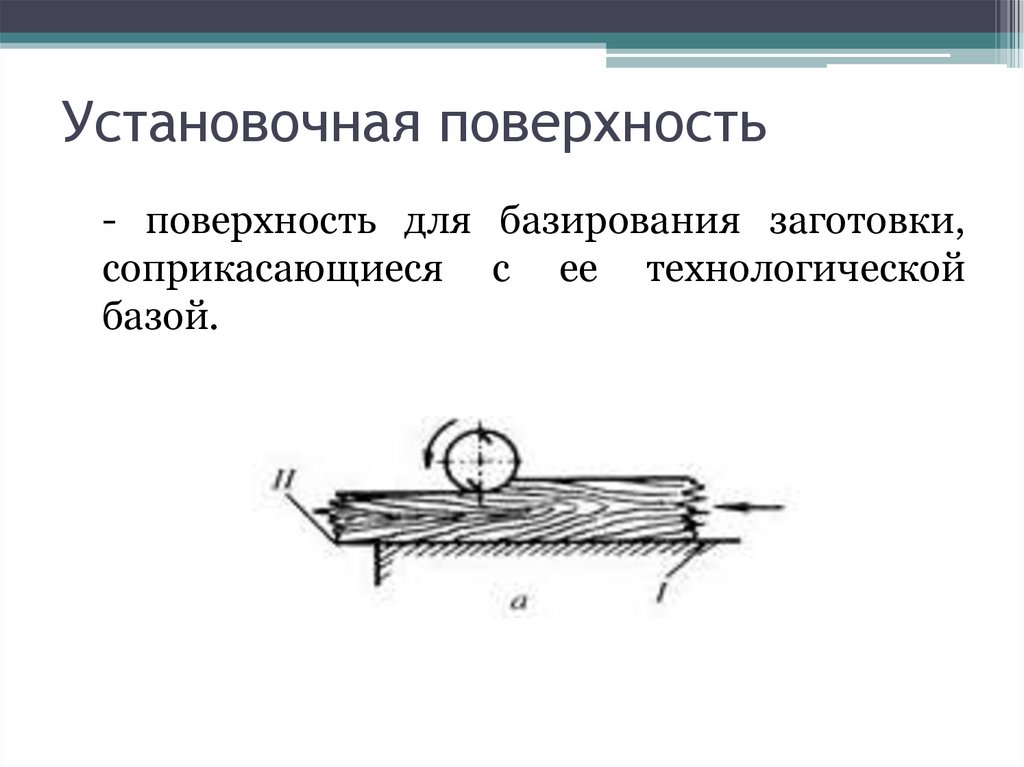

Установочная поверхность
- поверхность для базирования заготовки,
соприкасающиеся с ее технологической
базой.

5.

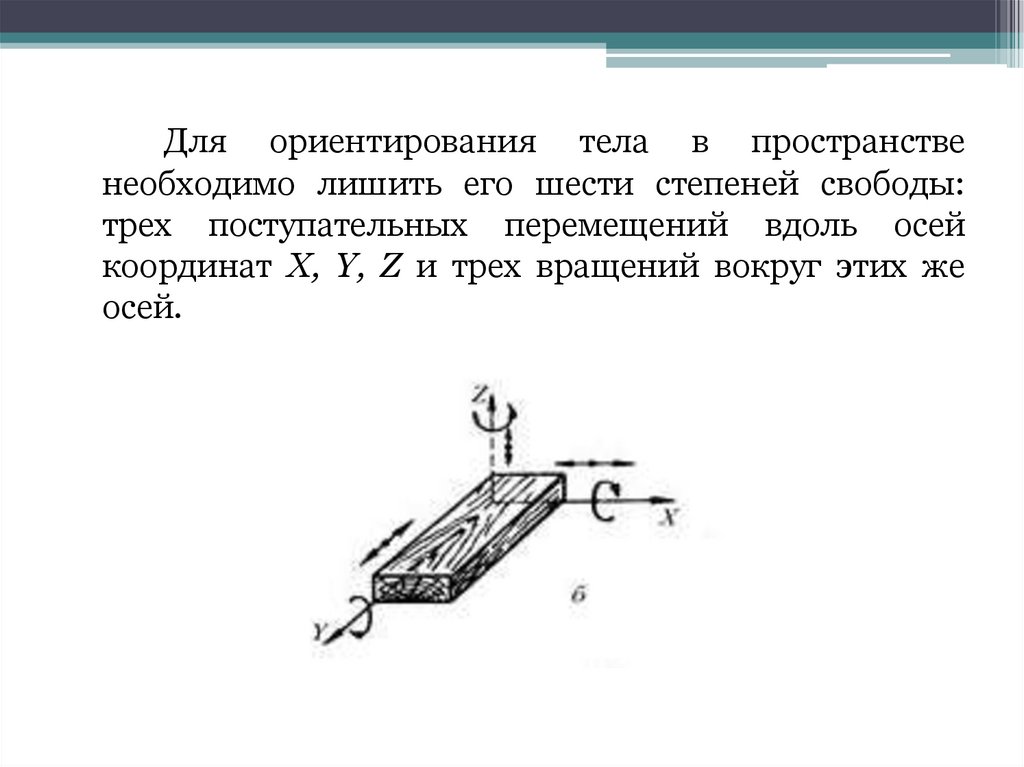

Для ориентирования тела в пространстве
необходимо лишить его шести степеней свободы:
трех поступательных перемещений вдоль осей
координат X, Y, Z и трех вращений вокруг этих же
осей.

6.

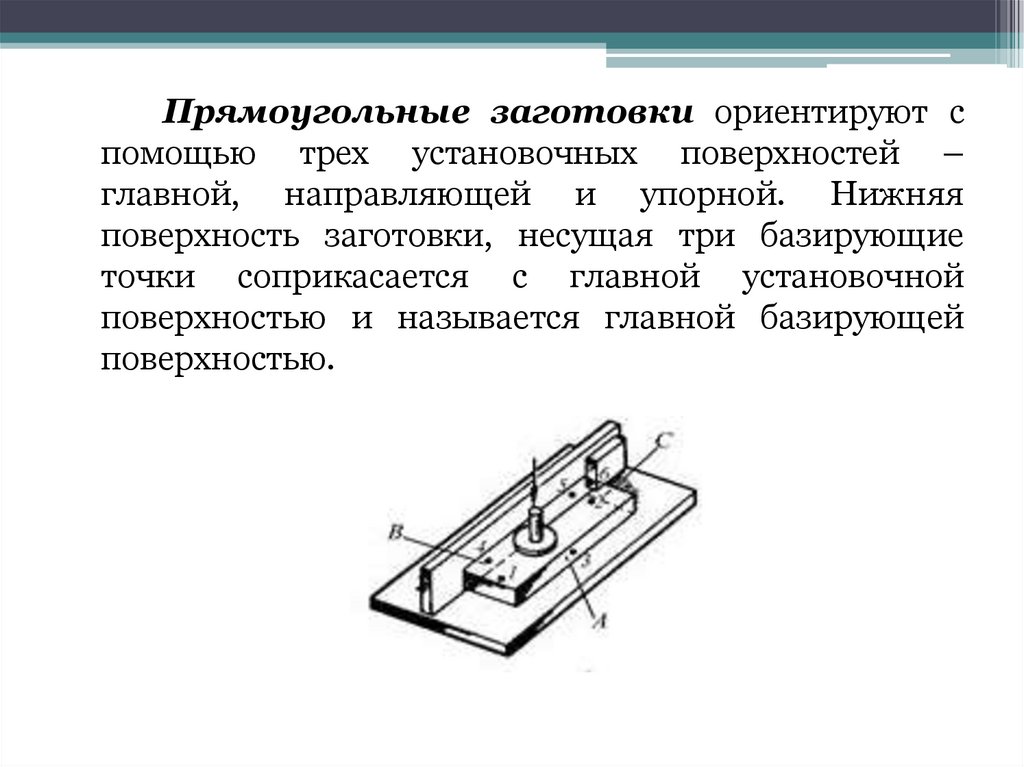

Прямоугольные заготовки ориентируют с
помощью трех установочных поверхностей –
главной, направляющей и упорной. Нижняя
поверхность заготовки, несущая три базирующие
точки соприкасается с главной установочной
поверхностью и называется главной базирующей
поверхностью.

7.

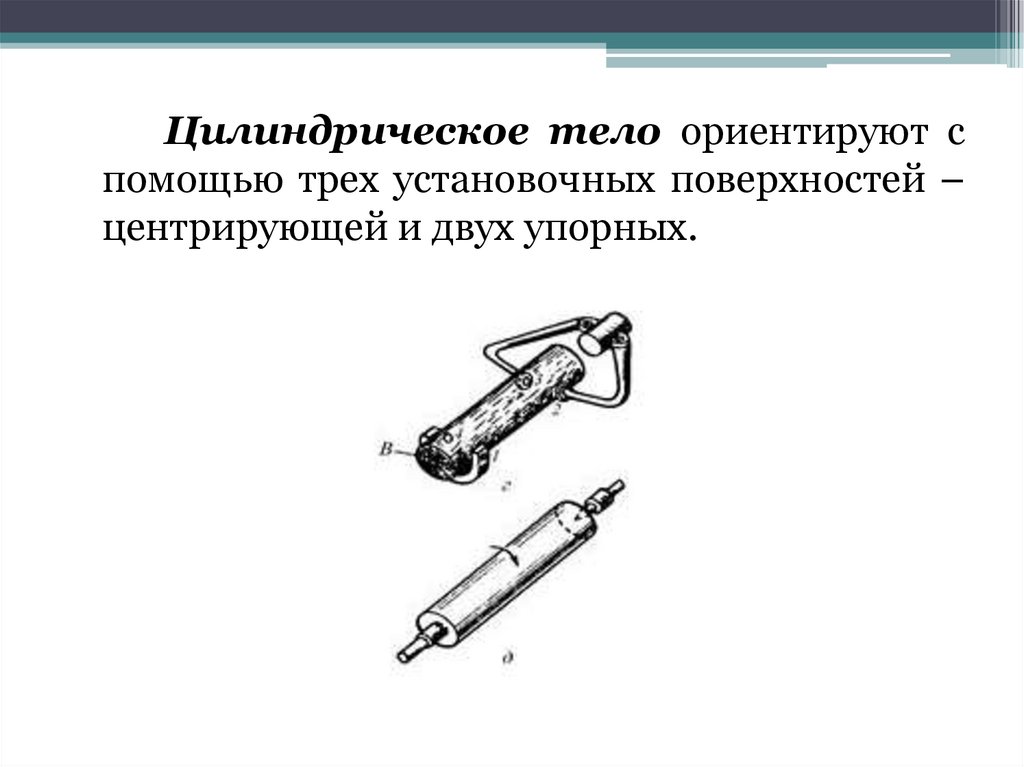

Цилиндрическое тело ориентируют с
помощью трех установочных поверхностей –
центрирующей и двух упорных.

8.

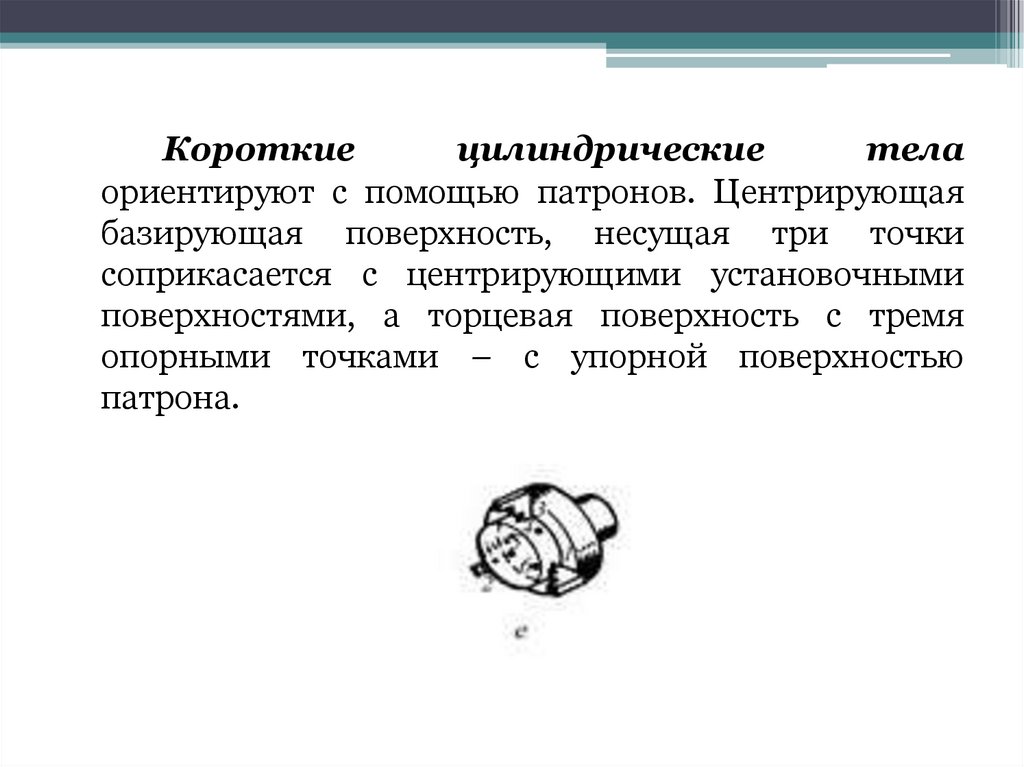

Короткие
цилиндрические
тела
ориентируют с помощью патронов. Центрирующая
базирующая поверхность, несущая три точки
соприкасается с центрирующими установочными
поверхностями, а торцевая поверхность с тремя
опорными точками – с упорной поверхностью
патрона.

9.

К системе базирующих устройств относятся:
собственно базирующие элементы – установочные
базы машины; зажимные и прижимные элементы и
средства механизации базирования.
