Масштаб
1.
ОБЪЕДИНЕНИЕ «ТЕХНИЧЕСКОЕМОДЕЛИРОВАНИЕ»
2 ГОД ОБУЧЕНИЯ
МАСШТАБ
Педагог дополнительного
образования: Деречина Галина
Николаевна
ГБУ ДО ЦД(Ю)ТТ «Старт+»
2.
МАТЕРИАЛЫ И ИНСТРУМЕНТЫ ДЛЯ РАБОТЫБУМАГА ЦВЕТНАЯ,
КАРТОН
НОЖНИЦЫ, ЛИНЕЙКА,
КАРАНДАШИ
КЛЕЙ ПВА
3.
МАСШТАБМасштаб – число, показывающее, во сколько раз уменьшены или
увеличены настоящие размеры на чертеже.
Во многих областях практического применения масштабом называют отно
шение размера изображения к размеру изображаемого объекта.
Масштабы изображений на чертежах должны выбираться из следующего
ряда
Масштабы уменьшения 1 : 2; 1 : 2,5; 1 : 4; 1 : 5; 1 : 10; 1 : 15; 1 : 20; 1 : 25;
1 : 40; 1 : 50; 1 : 75; 1 : 100; 1 : 200; 1 : 400; 1 : 500; 1 : 800; 1 : 1000
Натуральная величина 1 : 1
Масштабы увеличения 2 : 1; 4 : 1; 5 : 1; 10 : 1; 20 : 1; 40 : 1; 50 : 1; 100: 1 см
.
4.

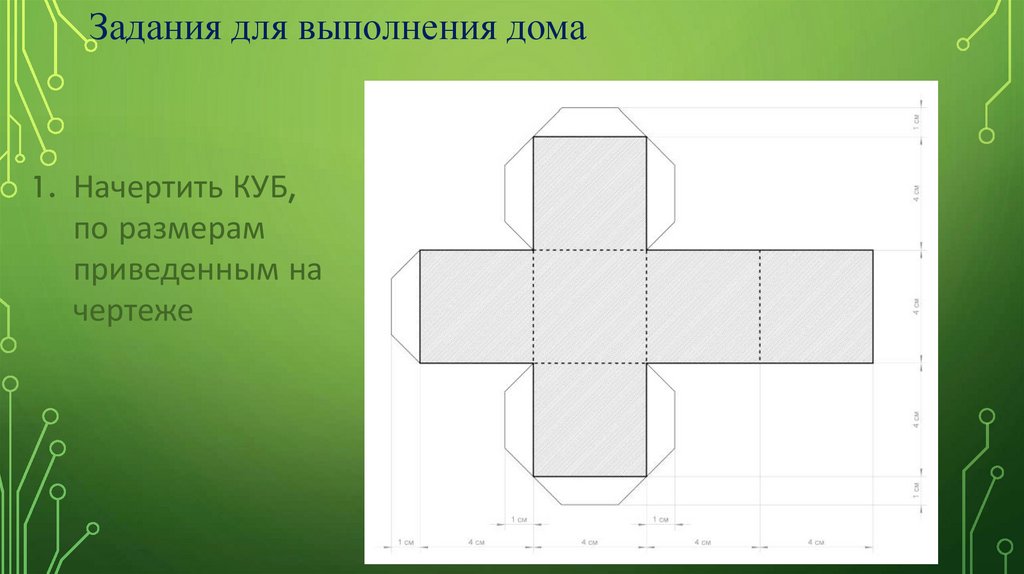

Задания для выполнения дома1. Начертить КУБ,
по размерам
приведенным на
чертеже
5.

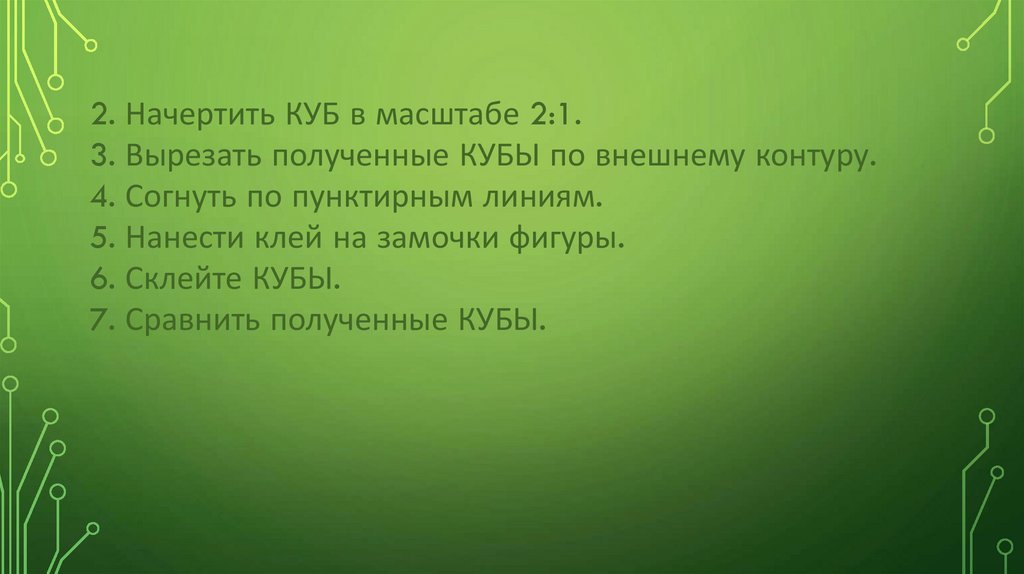

2. Начертить КУБ в масштабе 2:1.3. Вырезать полученные КУБЫ по внешнему контуру.
4. Согнуть по пунктирным линиям.
5. Нанести клей на замочки фигуры.
6. Склейте КУБЫ.
7. Сравнить полученные КУБЫ.
6.
СПАСИБО ЗА ВНИМАНИЕИнтернет источники:
