Skoda. Трансмиссии АВ530/531. Рабочая тетрадь
1.
Рабочая тетрадьДата тренинга :
Участник :
2.
Назначение системы?2
VGR, Group Academy, 2020
Виды трансмиссий?
Типы коробок передач?
3.
Обозначьте величины составляющие Мкр. Запишите формулуЗапишите определения передаточного отношения и передаточного числа?
Запишите формулу
3
VGR, Group Academy, 2020
4.
Z__Шестерня меньшего диаметра - ведущая, шестерня большего диаметра ведомая. Как изменится крутящий момент на валу ведомой шестерни?
Какая будет частота вращения ведущего вала относительно ведомого?
Z__
Запишите определение динамического диапазона.
Запишите особенности и формулу.
4
VGR, Group Academy, 2020
5.
Передаточное отношение КПП Octavia III5
VGR, Group Academy, 2020
Передаточное отношение КПП Superb III
6.
Обозначьте элементы планетарной передачи.Опишите особенности планетарной передачи.
Какие подшипники используются в КП? Опишите особенности
предварительного натяга
6
VGR, Group Academy, 2020
7.
Укажите какие виды главных передачбывают? В чем особенность их
использования? Какие типы ГП применяются
на автомобилях марки ŠKODA?
7
VGR, Group Academy, 2020
8.
Назначение дифференциала? Укажите название элементов на картинке. Опишите особенностиработы и конструкции дифференциала.
8
VGR, Group Academy, 2020
9.
Укажите название элементов на картинке. Укажите обозначения КП применительно к типупривода сцеплений.
9
VGR, Group Academy, 2020
10.
Назначение двухмассового маховика? Укажите название элементов на картинке. Опишитеособенности работы/конструкции/применяемости маховика.
10
VGR, Group Academy, 2020
11.
Укажите название элементов на картинке. Опишитеособенности работы/конструкции/применяемости
синхронизаторов
1–
2–
3–
4–
5–
6–
11
VGR, Group Academy, 2020
12.
На примере МКПП 02T укажите зазоры которые должны быть между элементамисинхронизатора согласно таблице.
12
Размер "a"
Внутреннее кольцо передач 1 и 2
Зазоры новых деталей
________mm
Предел износа
____mm
Синхронизационное кольцо передач 1 и 2
________mm
____mm
Синхронизационное кольцо передач 3 и 4
________mm
____mm
VGR, Group Academy, 2020
13.
ЗАМЕТКИ13
VGR, Group Academy, 2020
14.
Укажите данные по КП и запишите в таблицуПроизводственное
обозначение КП
Коммерческое
обозначение КП
Передаваемый Мкр
Количество передач
Количество валов
Модификации для 4х4
14
VGR, Group Academy, 2020
15.
Укажите данные по КП и запишите в таблицуПроизводственное
обозначение КП
Коммерческое
обозначение КП
Передаваемый Мкр
Количество передач
Количество валов
Модификации для 4х4
15
VGR, Group Academy, 2020
16.
Укажите данные по КП и запишите в таблицуПроизводственное
обозначение КП
Коммерческое
обозначение КП
Передаваемый Мкр
Количество передач
Количество валов
Модификации для 4х4
16
VGR, Group Academy, 2020
17.
ЗАМЕТКИ17
VGR, Group Academy, 2020
18.
Укажите данные по КП и запишите в таблицу18
VGR, Group Academy, 2020
Название
Название
Год
Год
Модели
а/м
Модели
а/м
Название
Название
Год
Год
Модели
а/м
Модели
а/м
19.
Подпишите название основных элементов муфты полного привода на примере Haldex 5.19
VGR, Group Academy, 2020
20.
HaldexПорог
активации
Замена
масла
Замена
фильтра
Применение
в а/м Škoda
20
VGR, Group Academy, 2020
Поколение
I
Поколение
II
Поколение
IV
Поколение Поколение
IV с 2010 мг V
21.
ЗАМЕТКИ21
VGR, Group Academy, 2020
22.
Укажите данные по КП и запишите в таблицуПроизводственное
обозначение КП
Коммерческое
обозначение КП
Передаваемый Мкр
Количество передач
Модификации для 4х4
22
VGR, Group Academy, 2020
23.
Укажите данные по КП и запишите в таблицуПроизводственное
обозначение КП
Коммерческое
обозначение КП
Передаваемый Мкр
Количество передач
Модификации для 4х4
23
VGR, Group Academy, 2020
24.
Подпишите основные элементы гидротрансформатора. Укажите особенности работы24
VGR, Group Academy, 2020
25.
Подпишите основные элементы планетарного редуктора. Укажите правильные передачи.25
VGR, Group Academy, 2020
R
Передача заднего хода
1
Понижающая передача 1
2
Понижающая передача 2
3
Прямая передача
26.
Укажите обозначение КП согласно матрице переключения. Заполните таблицы указав какиеэлементы переключения участвуют при реализации той или иной передачи
Передачи
K1
K2
K3
B1
B2
F
Передачи
I
I
II
II
III
III
IV
V
VI
Задний
ход
IV
V
VI
VII
VIII
Задний
ход
26
VGR, Group Academy, 2020
K1
K2
K3
B1
B2
F
F
27.
ЗАМЕТКИ28
VGR, Group Academy, 2020
28.
Укажите данные по КП и запишите в таблицуПроизводственное
обозначение КП
Коммерческое
обозначение КП
Передаваемый Мкр
Количество передач
Модификации для 4х4
Вес
Объем масла
29
VGR, Group Academy, 2020
29.
Подпишите основные элементы кинематической части КП. Запишите особенности конструкции30
VGR, Group Academy, 2020
30.
Подпишите название элементов гидравлической системы КП. Запишите особенности системы31
VGR, Group Academy, 2020
31.
Подпишите название датчиков и исполнительных элементов Mechatronic’аJ743
32
VGR, Group Academy, 2020
G501
N215
G502
N216
G195/196
N217
G189
N218
G193/194
N371
G93/510
N233
G487
N88
G488
N89
G489
N90
G490
N91
G509
N92
32.

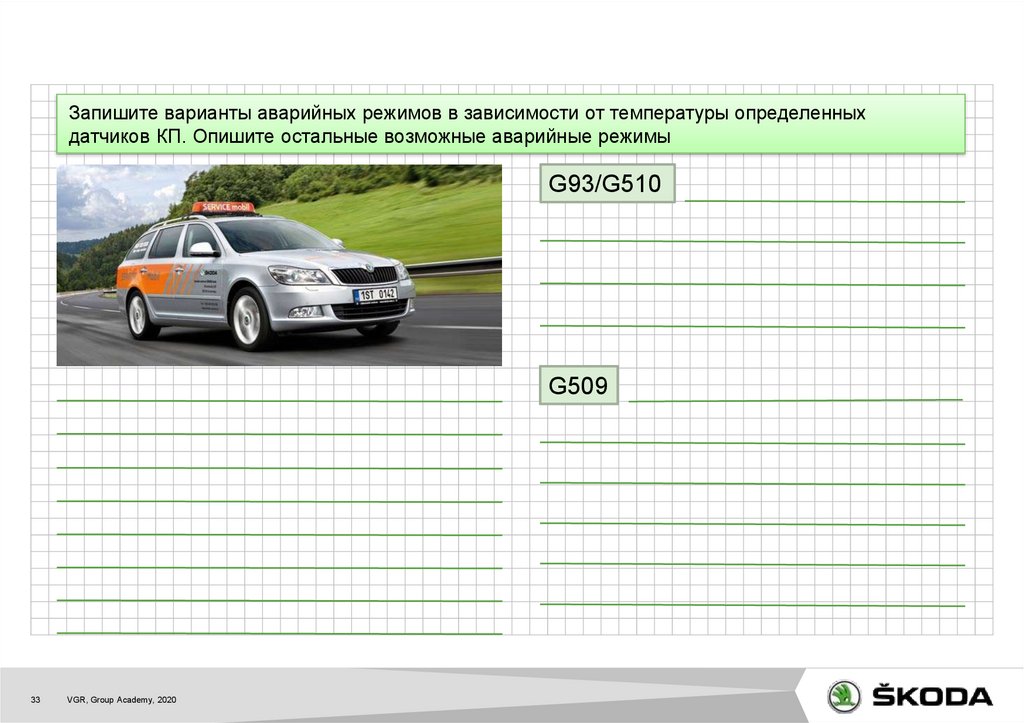

Запишите варианты аварийных режимов в зависимости от температуры определенныхдатчиков КП. Опишите остальные возможные аварийные режимы
G93/G510
G509
33
VGR, Group Academy, 2020
33.
ЗАМЕТКИ34
VGR, Group Academy, 2020
34.
Укажите данные по КП и запишите в таблицуПроизводственное
обозначение КП
Коммерческое
обозначение КП
Передаваемый Мкр
Количество передач
Модификации для 4х4
Вес
Объем масла
35
VGR, Group Academy, 2020
35.
Подпишите основные элементы кинематической части КП. Запишите особенности конструкции36
VGR, Group Academy, 2020
36.
Подпишите название датчиков и исполнительных элементов Mechatronic’аJ743
G501
N433
G502
N434
G545
N435
G546
N436
G93/510
N437
G487
N438
G488
N439
G489
N440
G490
N471
N472
37
VGR, Group Academy, 2020
37.
Подпишите название элементов гидравлической системы КП. Запишите особенности системы38
VGR, Group Academy, 2020
38.
Подпишите название элементов и запишите особенности двойной фрикционной муфтысцеплений
39
VGR, Group Academy, 2020
39.
ЗАМЕТКИ40
VGR, Group Academy, 2020
40.
Укажите данные по КП и запишите в таблицуПроизводственное
обозначение КП
Коммерческое
обозначение КП
Передаваемый Мкр
Количество передач
Модификации для 4х4
Вес
Объем масла
41
VGR, Group Academy, 2020
41.
Подпишите название элементов гидравлической системы КП. Запишите особенности системы42
VGR, Group Academy, 2020
42.
Подпишите название датчиков и исполнительных элементов Mechatronic’аJ743
G612
N433
G632
N434
G545
N435
G546
N436
G93/510
N437
G487
N438
G488
N439
G489
N440
G490
N471
N472
N218
43
VGR, Group Academy, 2020
43.
ЗАМЕТКИ44
VGR, Group Academy, 2020
44.
Укажите данные по КП и запишите в таблицуПроизводственное
обозначение КП
Коммерческое
обозначение КП
Передаваемый Мкр
Количество передач
Модификации для 4х4
Вес
Объем масла
45
VGR, Group Academy, 2020
45.
Подпишите название элементов и запишите особенности двойной фрикционной муфтысцеплений
46
VGR, Group Academy, 2020
46.
Подпишите название отмеченных элементов Mechatronic’а47
VGR, Group Academy, 2020
47.
Подпишите название датчиков и исполнительных элементов Mechatronic’аJ743
G617
N433
G618
N434
G270
N435
G487
N436
G488
N437
G489
N438
G490
N439
G612
N440
G632
V401
G510
G182/641
48
VGR, Group Academy, 2020
48.
Подпишите название элементов на схеме гидравлической системы КП. Подпишите названиемасляных контуров. Запишите особенности системы
49
VGR, Group Academy, 2020
49.
ЗАМЕТКИ50
