Сборочные чертежи

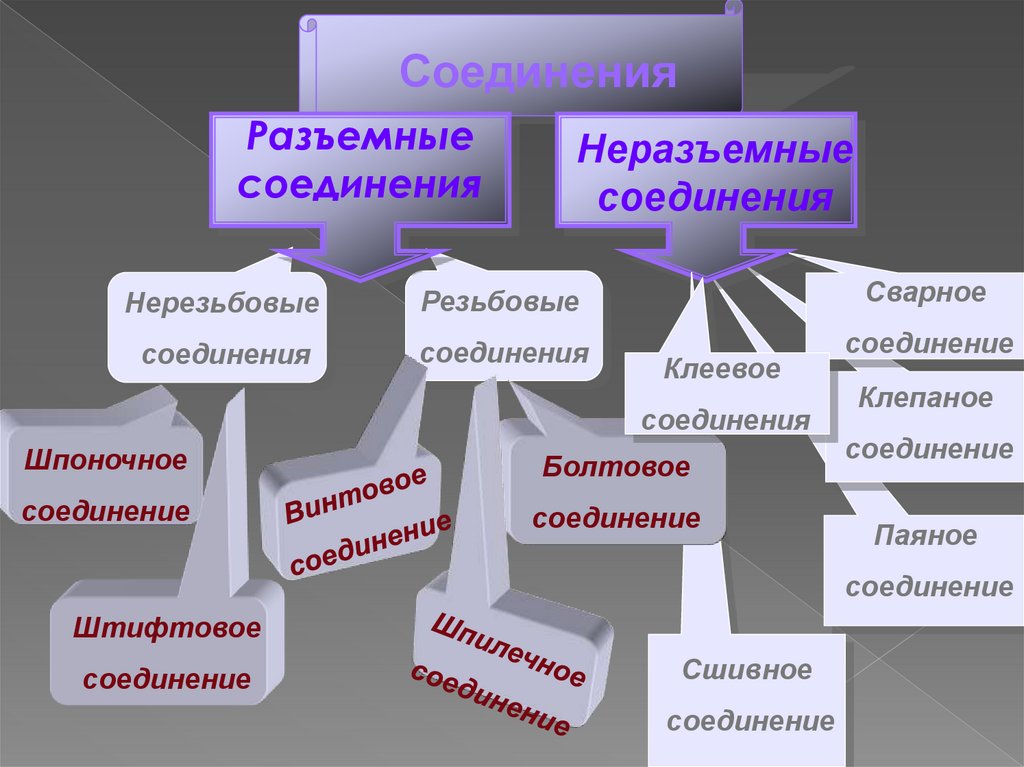

1. Сборочные чертежи

2.

Соединения
Разъемные
соединения
Неразъемные
соединения
Нерезьбовые
Резьбовые
Сварное
соединения
соединения
соединение
Клеевое
соединения
Шпоночное
Болтовое
соединение
соединение
Клепаное
соединение
Паяное
соединение
Штифтовое
соединение
Сшивное
соединение

3. Разъемные соединения

К
разъемным соединениям
относятся такие соединения,
которые допускают
Шпилечное
многократную
разборку
и
Винтовое
Болтовое
сборку без разрушения
деталей и соединительных
элементов, входящих в них.
Шлицевое
Шпоночное
Штифтовое

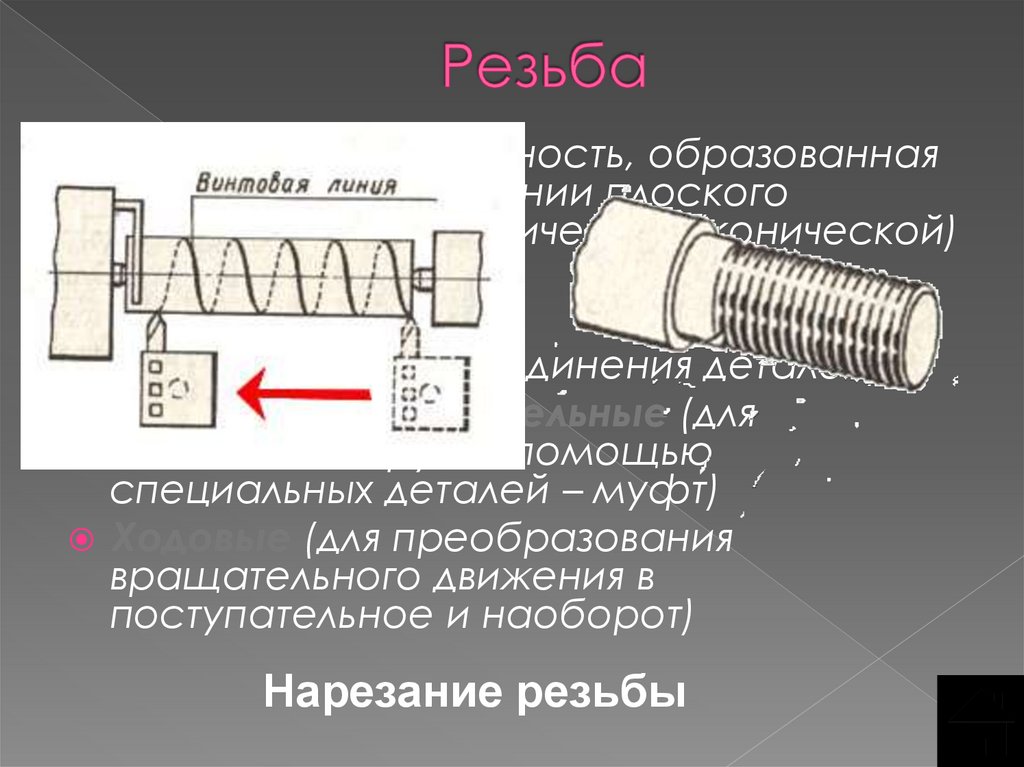

4. Резьба

– это поверхность, образованная
при винтовом движении плоского
контура по цилиндрической (конической)
поверхности.
Различают резьбы :
Крепежные (для соединения деталей)
Крепежно-уплотнительные (для
соединений труб с помощью
специальных деталей – муфт)
Ходовые (для преобразования
вращательного движения в
поступательное и наоборот)

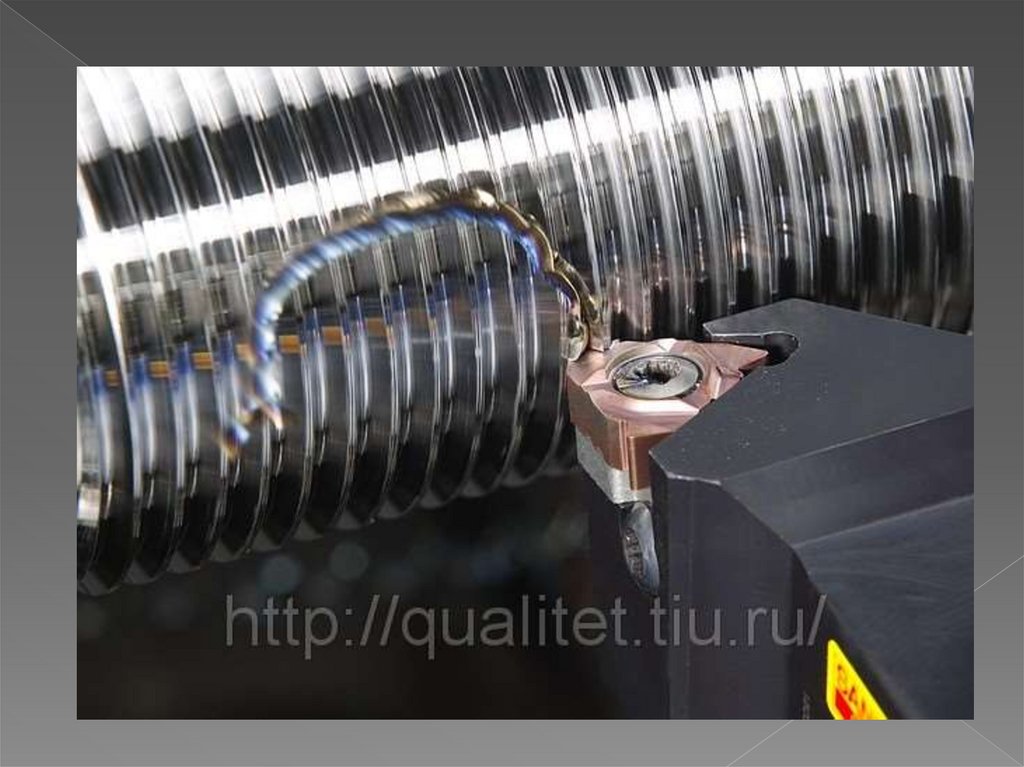

Нарезание резьбы

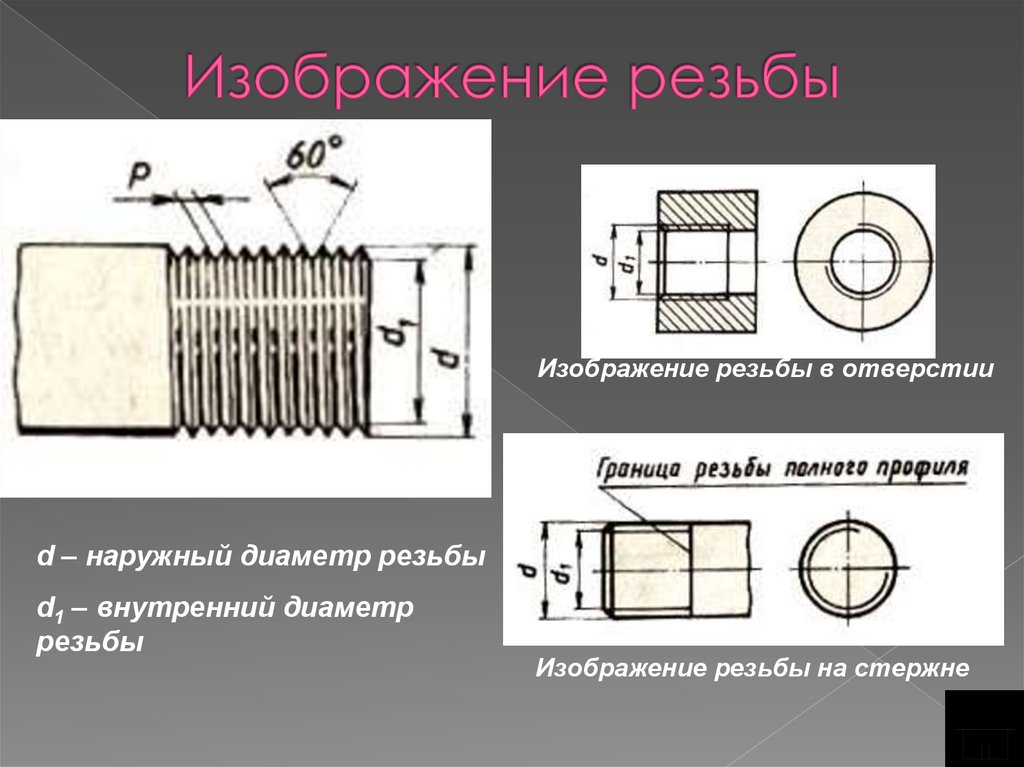

5. Изображение резьбы

в отверстии
d – наружный диаметр резьбы
d1 – внутренний диаметр
резьбы
Изображение резьбы на стержне

6.

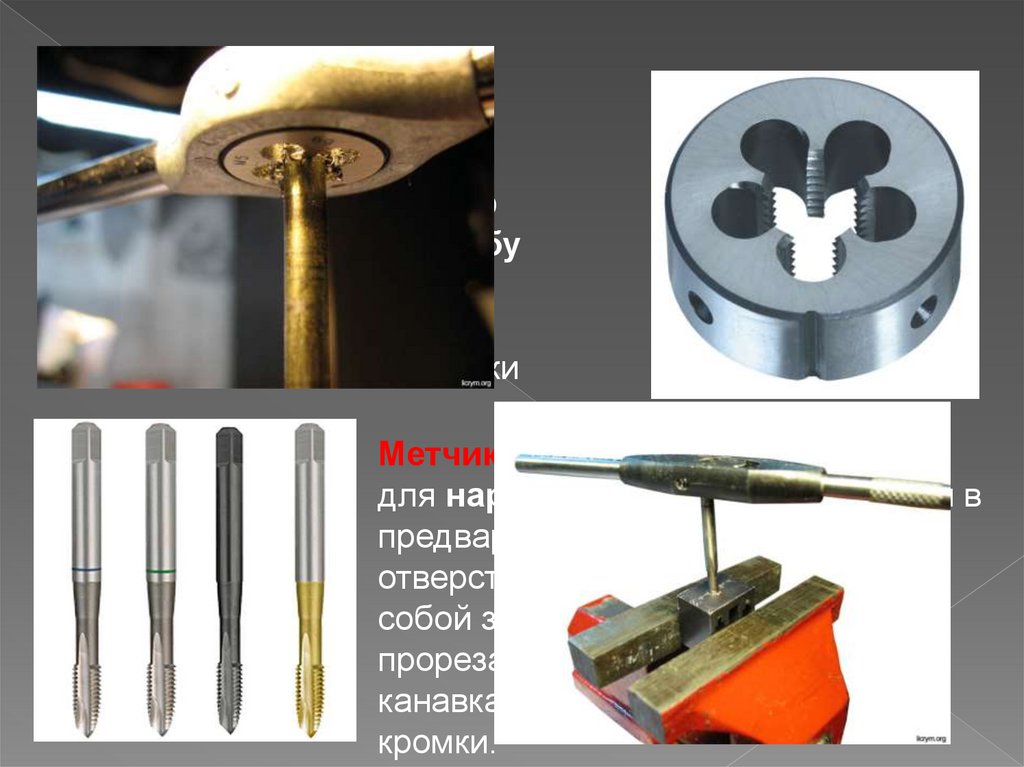

Плашка - инструмент
для нарезания наружной
резьбы, представляющий
собой стальную закаленную
гайку, в которой через резьбу
прорезаны сквозные
продольные отверстия,
образующие режущие кромки
Метчик - инструмент
для нарезания внутренней резьбы в
предварительно просверленных
отверстиях. Метчик представляет
собой закаленный винт с
прорезанными вдоль стержня
канавками, образующими режущие
кромки.
