Моя будущая профессия оператор ПГУУ

1.

Моя будущая
профессия.
Палкина Л.В. ЗТ-201
(3843) 77-34-00

2.

Я, Палкина Людмила Владимировна,
работаю на АО Евраз ЗМСК ЦТГС,
оператором ПГУУ(
пылегазоулавливающие установки )

3.

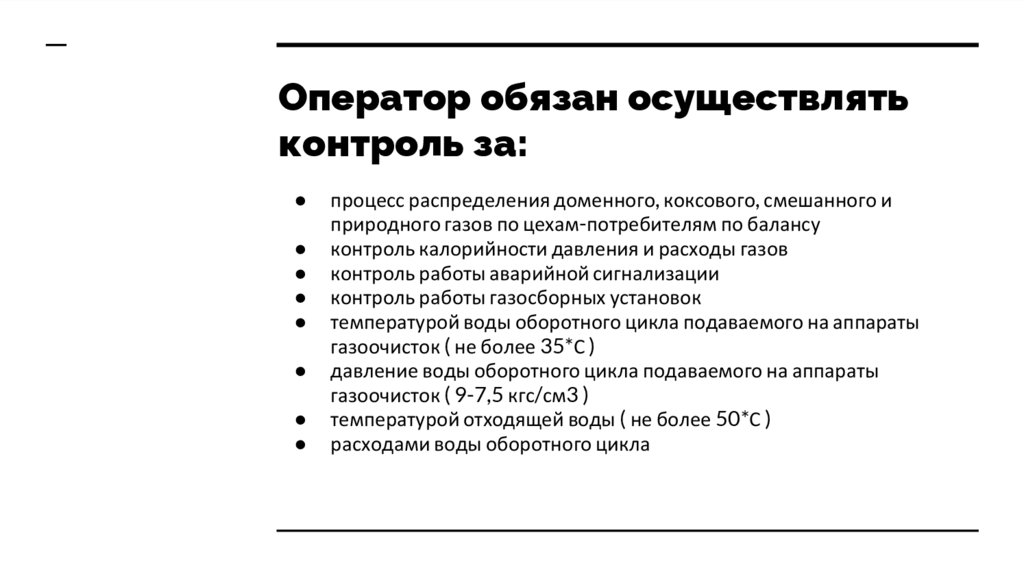

Оператор обязан осуществлять
контроль за:
процесс распределения доменного, коксового, смешанного и
природного газов по цехам-потребителям по балансу
контроль калорийности давления и расходы газов
контроль работы аварийной сигнализации
контроль работы газосборных установок
температурой воды оборотного цикла подаваемого на аппараты
газоочисток ( не более 35*С )
давление воды оборотного цикла подаваемого на аппараты
газоочисток ( 9-7,5 кгс/см3 )
температурой отходящей воды ( не более 50*С )
расходами воды оборотного цикла

4.

температурой
газа
поступающего
с
доменных печей в
газовые
тракты
газоочисток ( не более
500*С )
давлением доменного
газа, поступающего с
доменных печей в
газовые
тракты
газоочисток ( не более
2,5 кгс/см3 )
сигнализацией уровней
воды
в
аппаратах
газоочисток
перепадами давление
на трубах Вентури
Диспетчерская оператора ПГУУ

5.

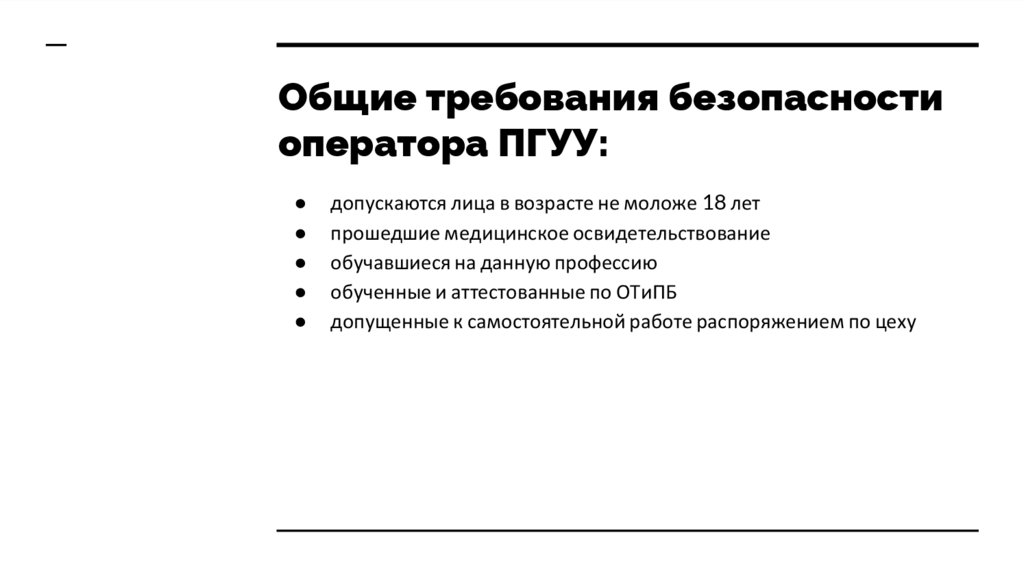

Общие требования безопасности
оператора ПГУУ:
допускаются лица в возрасте не моложе 18 лет
прошедшие медицинское освидетельствование
обучавшиеся на данную профессию
обученные и аттестованные по ОТиПБ
допущенные к самостоятельной работе распоряжением по цеху

6.

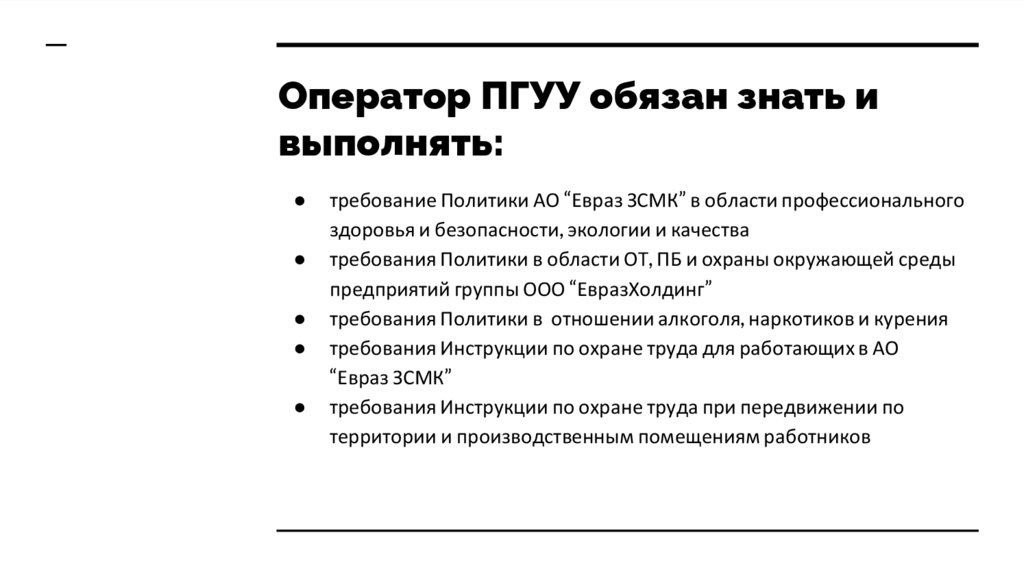

Оператор ПГУУ обязан знать и
выполнять:
требование Политики АО “Евраз ЗСМК” в области профессионального
здоровья и безопасности, экологии и качества
требования Политики в области ОТ, ПБ и охраны окружающей среды
предприятий группы ООО “ЕвразХолдинг”
требования Политики в отношении алкоголя, наркотиков и курения
требования Инструкции по охране труда для работающих в АО
“Евраз ЗСМК”
требования Инструкции по охране труда при передвижении по
территории и производственным помещениям работников

7.

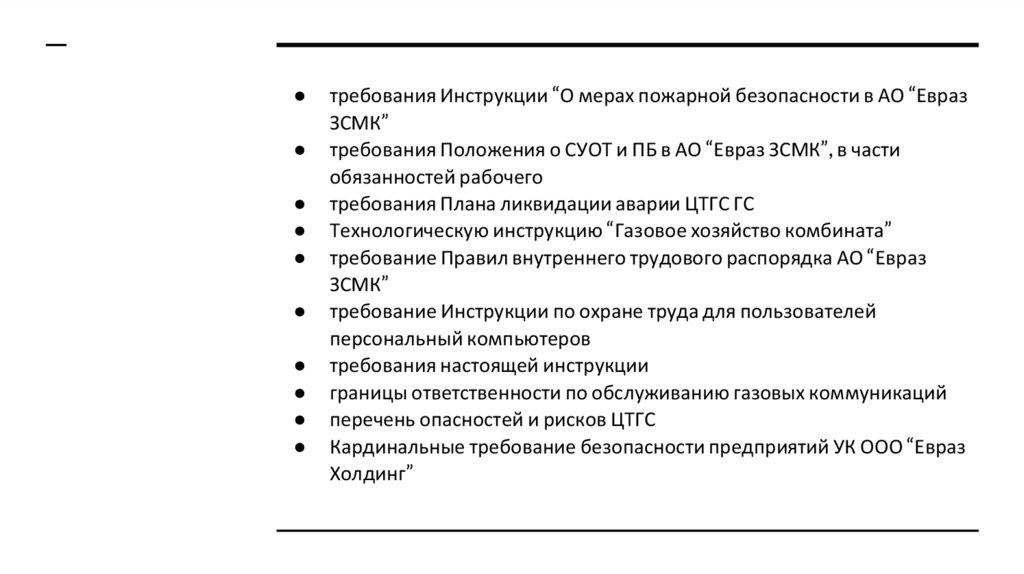

требования Инструкции “О мерах пожарной безопасности в АО “Евраз
ЗСМК”
требования Положения о СУОТ и ПБ в АО “Евраз ЗСМК”, в части
обязанностей рабочего
требования Плана ликвидации аварии ЦТГС ГС
Технологическую инструкцию “Газовое хозяйство комбината”
требование Правил внутреннего трудового распорядка АО “Евраз
ЗСМК”
требование Инструкции по охране труда для пользователей
персональный компьютеров
требования настоящей инструкции
границы ответственности по обслуживанию газовых коммуникаций
перечень опасностей и рисков ЦТГС
Кардинальные требование безопасности предприятий УК ООО “Евраз
Холдинг”

8.

Оператор ПГГУ обеспечивается:
спецодеждой ( костюм хб, перчатки, футболка,
белье нательное, жилет утепленный, куртка
утепленная )
спецобувью ( полуботинки, ботинки утепленные )
средствами индивидуальной защиты ( каска, очки,
респиратор и т.д. )

9.

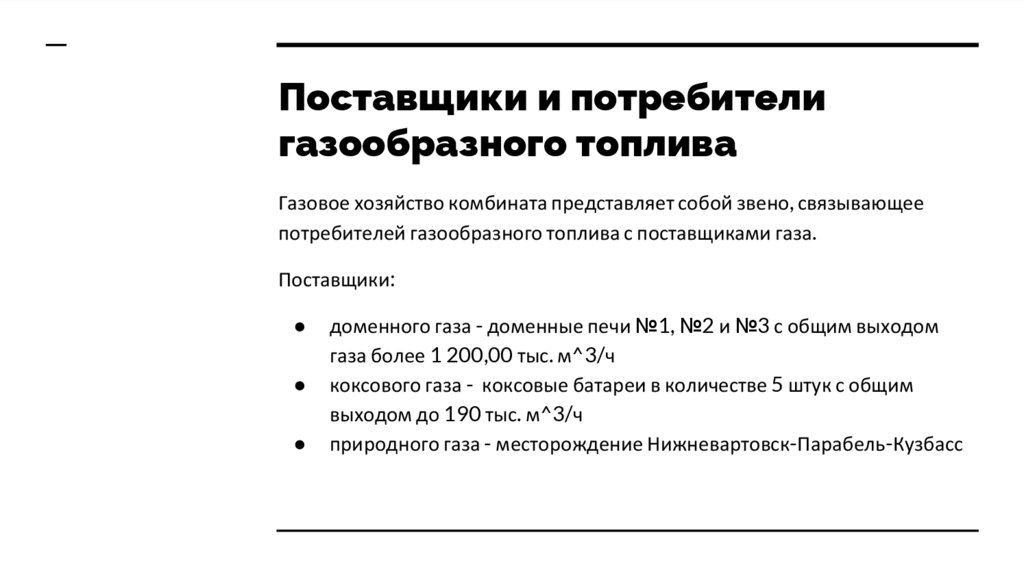

Поставщики и потребители
газообразного топлива
Газовое хозяйство комбината представляет собой звено, связывающее
потребителей газообразного топлива с поставщиками газа.
Поставщики:
доменного газа - доменные печи №1, №2 и №3 с общим выходом
газа более 1 200,00 тыс. м^3/ч
коксового газа - коксовые батареи в количестве 5 штук с общим
выходом до 190 тыс. м^3/ч
природного газа - месторождение Нижневартовск-Парабель-Кузбасс

10.

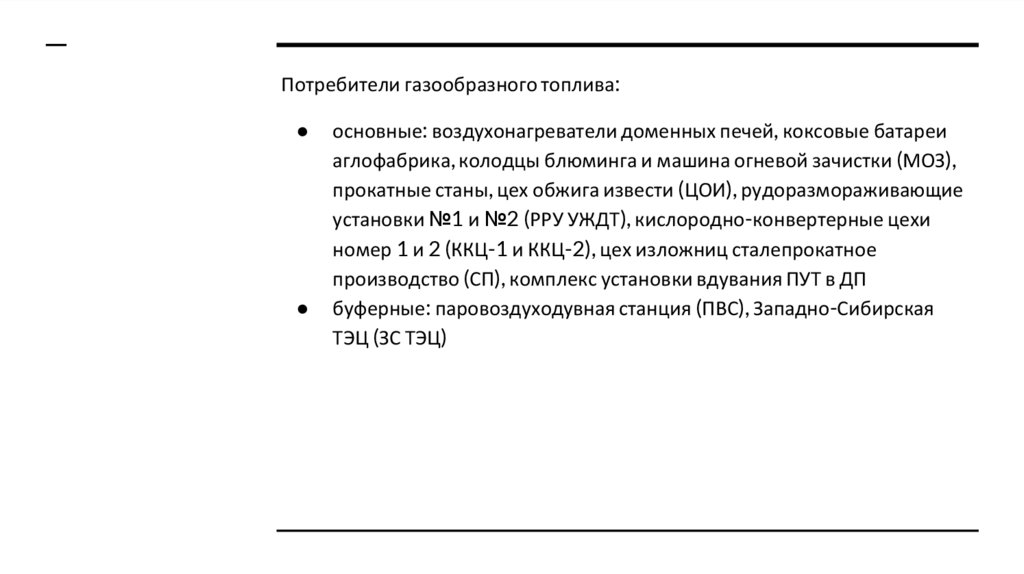

Потребители газообразного топлива:
основные: воздухонагреватели доменных печей, коксовые батареи
аглофабрика, колодцы блюминга и машина огневой зачистки (МОЗ),
прокатные станы, цех обжига извести (ЦОИ), рудоразмораживающие
установки №1 и №2 (РРУ УЖДТ), кислородно-конвертерные цехи
номер 1 и 2 (ККЦ-1 и ККЦ-2), цех изложниц сталепрокатное
производство (СП), комплекс установки вдувания ПУТ в ДП
буферные: паровоздуходувная станция (ПВС), Западно-Сибирская
ТЭЦ (ЗС ТЭЦ)

11.

Мнемосхема энергоучета

12.

Порядок соблюдения режима по
доменному газу
Нормальное давление в межцеховых газопроводах доменного газа
поддерживается не выше ( 1000-1200 ) мм вод.ст. за счет оперативного
распределение газа по цехам потребителям, а при наличии избытков сжигая его на газосбросных устройства ГСУ, работающих в автоматическом
режиме.

13.

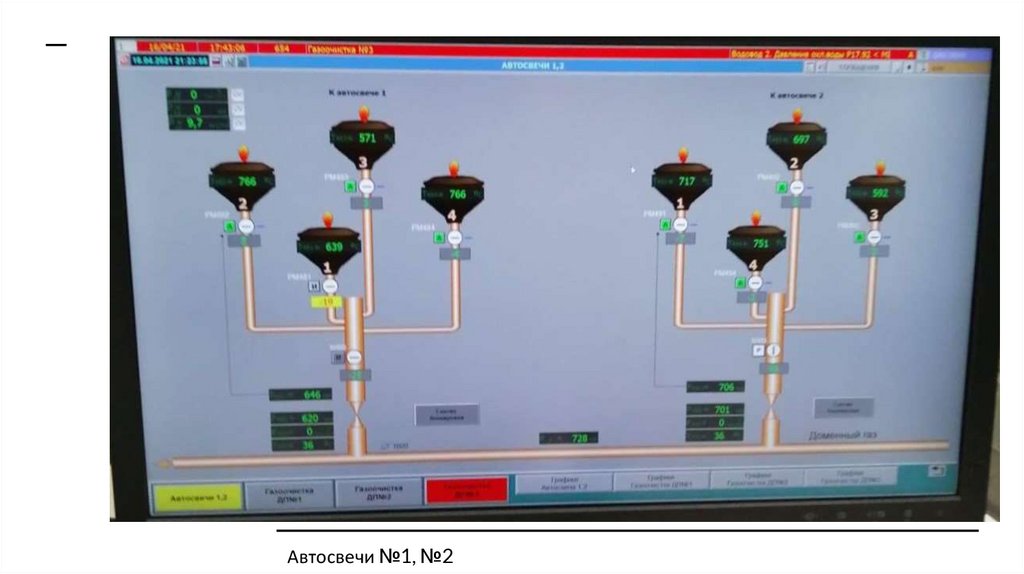

Автосвечи №1, №2

14.

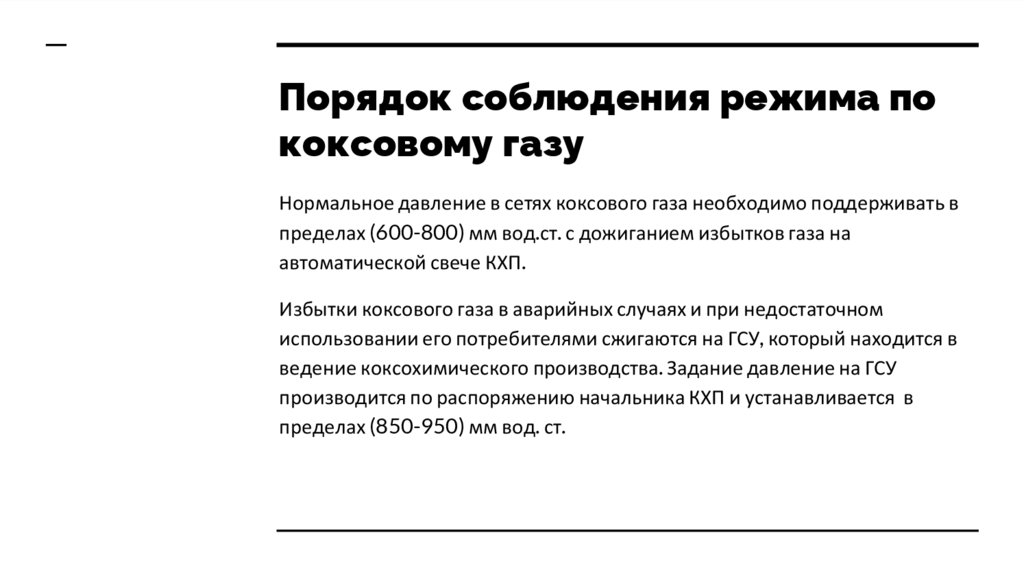

Порядок соблюдения режима по
коксовому газу
Нормальное давление в сетях коксового газа необходимо поддерживать в
пределах (600-800) мм вод.ст. с дожиганием избытков газа на
автоматической свече КХП.
Избытки коксового газа в аварийных случаях и при недостаточном
использовании его потребителями сжигаются на ГСУ, который находится в
ведение коксохимического производства. Задание давление на ГСУ
производится по распоряжению начальника КХП и устанавливается в
пределах (850-950) мм вод. ст.

15.

Газоочистки доменных печей №1,
№2, №3.
Задача эксплуатации:
очистка газа до остаточного содержания пыли не более 10,00 мг/м^3
охлаждение газа на выходе из газоочисток до 35*С
обеспечение надежной работы газоотводящего тракта, аппаратов и
оборудования газоочисток.
Принцип работы:
Для обеспечения тонкой очистки доменного газа ( после грубой сухой
очистки в пылеуловителях ) доменный газ проходит мокрую очистку.

16.

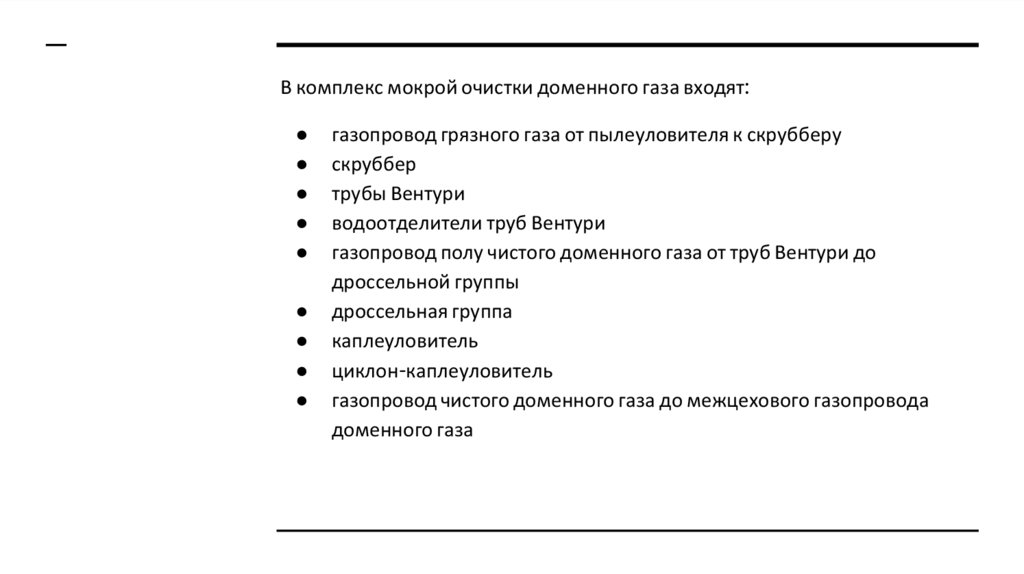

В комплекс мокрой очистки доменного газа входят:
газопровод грязного газа от пылеуловителя к скрубберу
скруббер
трубы Вентури
водоотделители труб Вентури
газопровод полу чистого доменного газа от труб Вентури до
дроссельной группы
дроссельная группа
каплеуловитель
циклон-каплеуловитель
газопровод чистого доменного газа до межцехового газопровода
доменного газа

17.

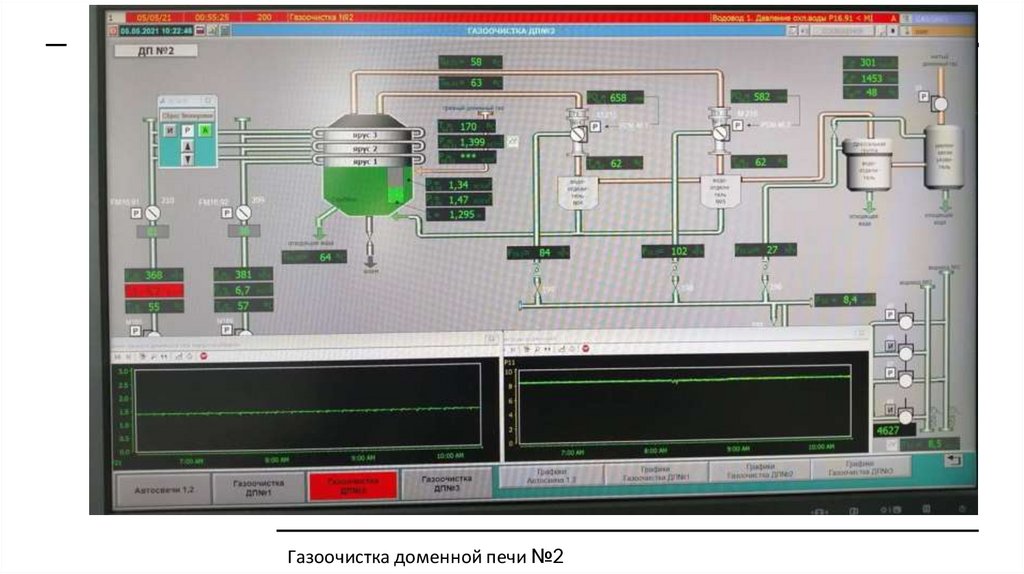

Газоочистка доменной печи №2

18.

Схема газоочистки

19.

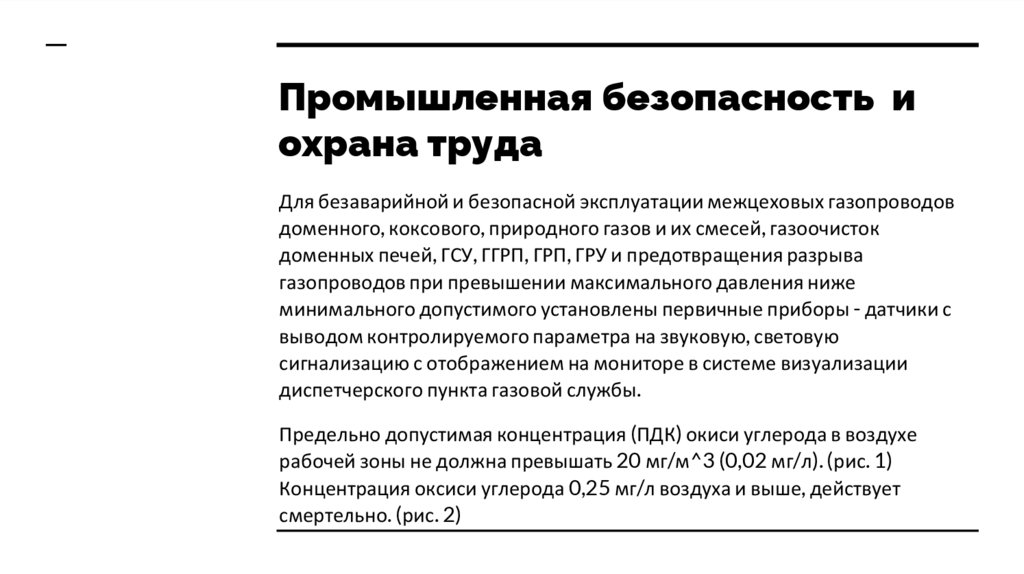

Промышленная безопасность и
охрана труда
Для безаварийной и безопасной эксплуатации межцеховых газопроводов
доменного, коксового, природного газов и их смесей, газоочисток
доменных печей, ГСУ, ГГРП, ГРП, ГРУ и предотвращения разрыва
газопроводов при превышении максимального давления ниже
минимального допустимого установлены первичные приборы - датчики с
выводом контролируемого параметра на звуковую, световую
сигнализацию с отображением на мониторе в системе визуализации
диспетчерского пункта газовой службы.

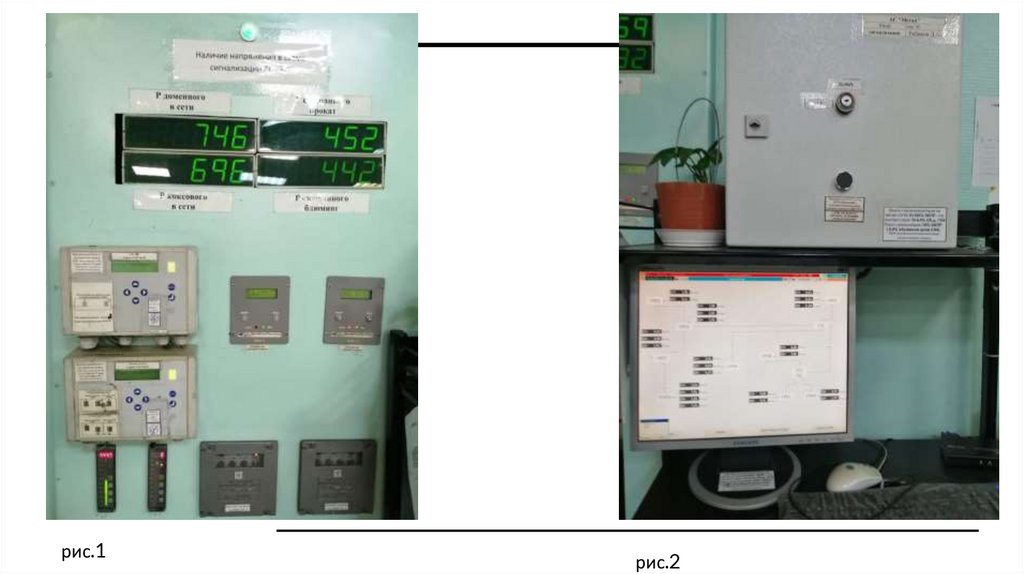

Предельно допустимая концентрация (ПДК) окиси углерода в воздухе
рабочей зоны не должна превышать 20 мг/м^3 (0,02 мг/л). (рис. 1)
Концентрация оксиси углерода 0,25 мг/л воздуха и выше, действует
смертельно. (рис. 2)

20.

рис.1
рис.2

21.

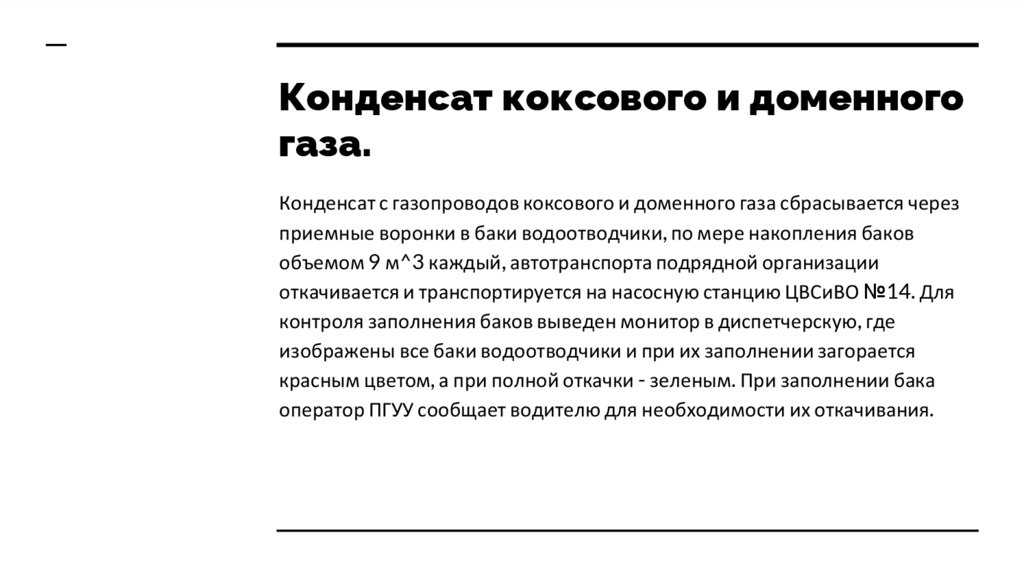

Конденсат коксового и доменного
газа.
Конденсат с газопроводов коксового и доменного газа сбрасывается через
приемные воронки в баки водоотводчики, по мере накопления баков
объемом 9 м^3 каждый, автотранспорта подрядной организации
откачивается и транспортируется на насосную станцию ЦВСиВО №14. Для
контроля заполнения баков выведен монитор в диспетчерскую, где
изображены все баки водоотводчики и при их заполнении загорается
красным цветом, а при полной откачки - зеленым. При заполнении бака
оператор ПГУУ сообщает водителю для необходимости их откачивания.

22.

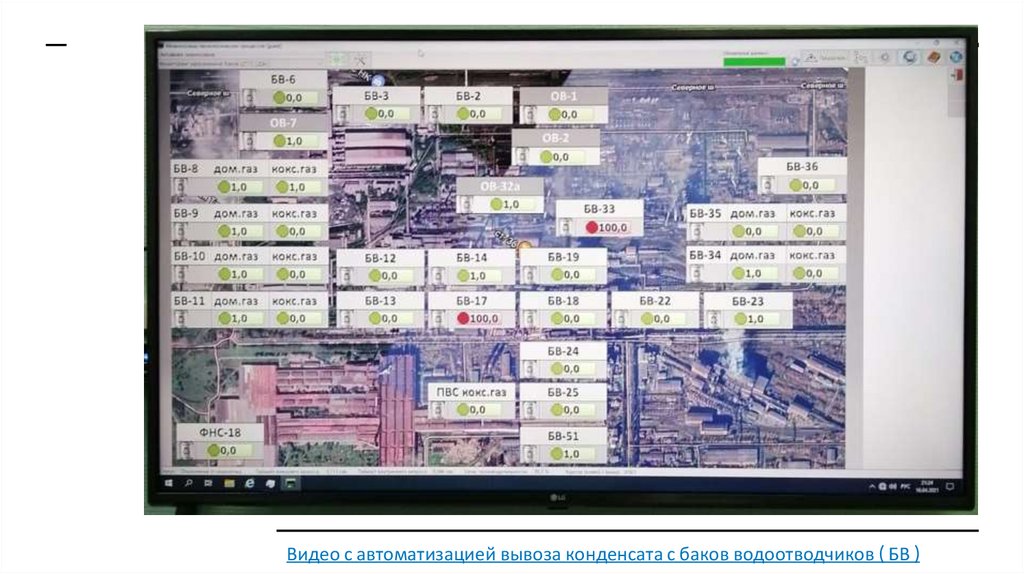

Видео с автоматизацией вывоза конденсата с баков водоотводчиков ( БВ )

23.

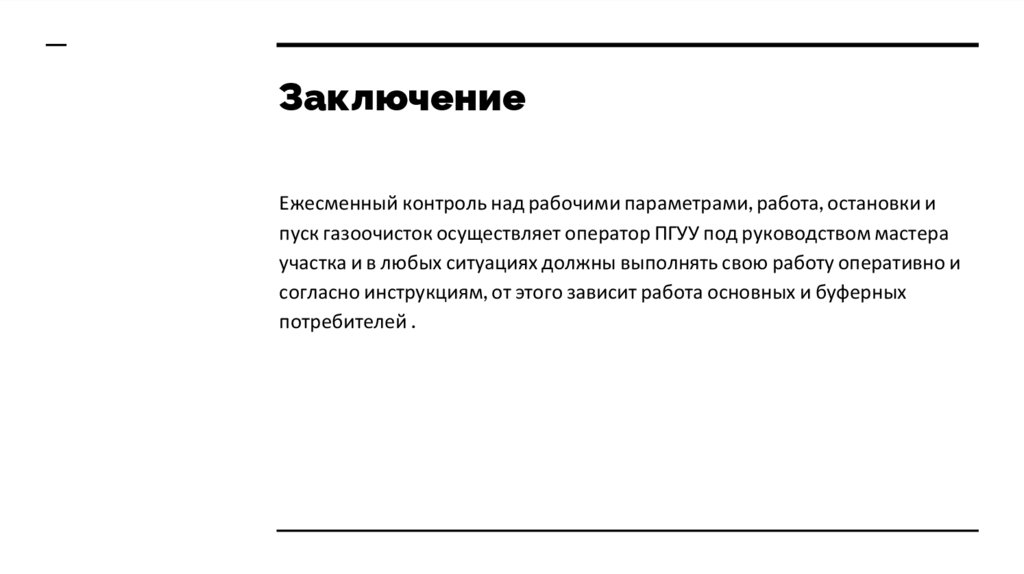

Заключение
Ежесменный контроль над рабочими параметрами, работа, остановки и
пуск газоочисток осуществляет оператор ПГУУ под руководством мастера
участка и в любых ситуациях должны выполнять свою работу оперативно и
согласно инструкциям, от этого зависит работа основных и буферных
потребителей .
