Итоги инженерной деятельности в хозяйстве автоматики и телемеханики

1.

Итоги инженерной деятельности в хозяйстве автоматики и
телемеханики за 2020 г.
Смоляков Александр Анатольевич
Главный инженер службы автоматики и телемеханики
Свердловской дирекции инфраструктуры

2.

Реализация инвестиционной программы за 2020 г.
млн.руб.
500
435,9
450
400
374,7
350
292,6
300
280,9
250
200
184
150
100
50
0
2017
2
2018
2019
2020
2021

3.

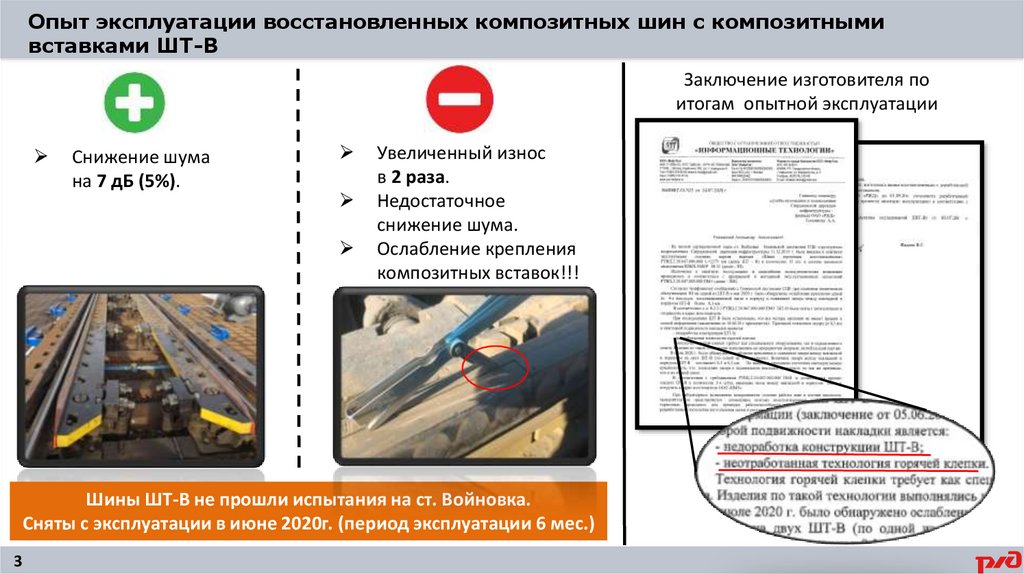

Опыт эксплуатации восстановленных композитных шин с композитными
вставками ШТ-В
Заключение изготовителя по
итогам опытной эксплуатации
Снижение шума
на 7 дБ (5%).
Увеличенный износ
в 2 раза.
Недостаточное
снижение шума.
Ослабление крепления
композитных вставок!!!
Шины ШТ-В не прошли испытания на ст. Войновка.
Сняты с эксплуатации в июне 2020г. (период эксплуатации 6 мес.)
3

4.

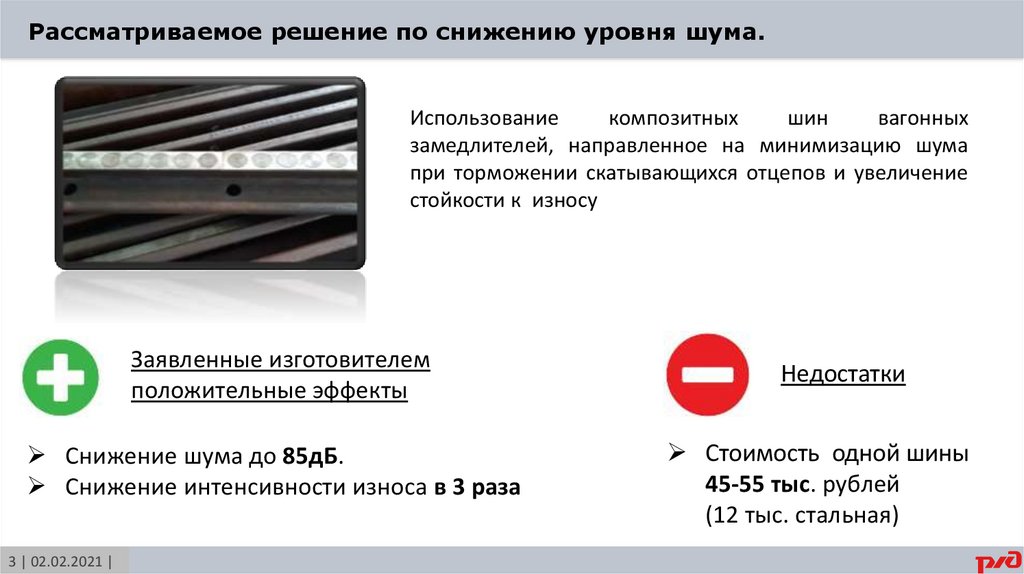

Рассматриваемое решение по снижению уровня шума.
Использование
композитных
шин
вагонных
замедлителей, направленное на минимизацию шума
при торможении скатывающихся отцепов и увеличение
стойкости к износу
Заявленные изготовителем
положительные эффекты
Снижение шума до 85дБ.
Снижение интенсивности износа в 3 раза
34| |02.02.2021
14.01.2021| |
Недостатки
Стоимость одной шины
45-55 тыс. рублей
(12 тыс. стальная)

5.

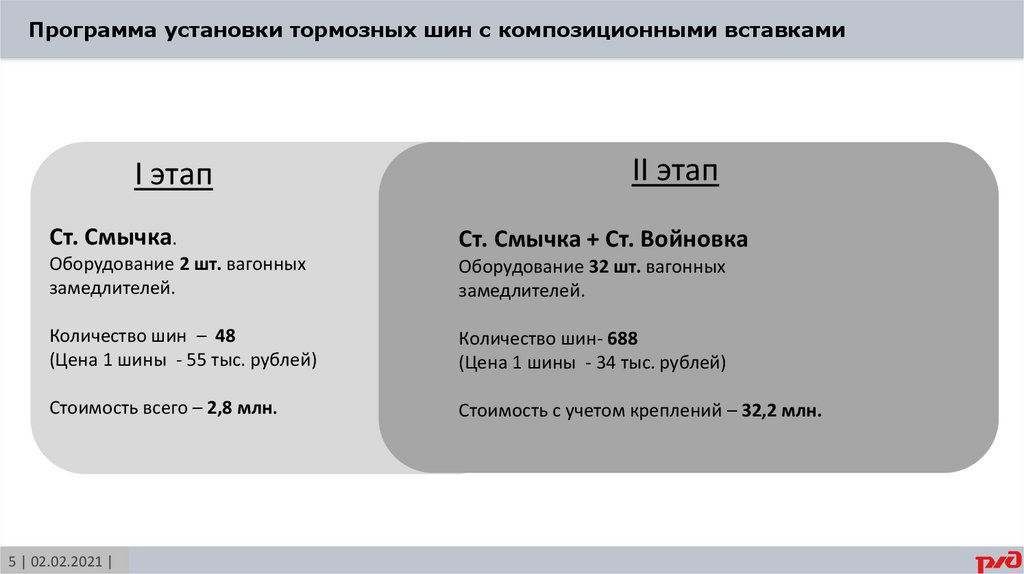

Программа установки тормозных шин с композиционными вставками
I этап
II этап
Ст. Смычка.
Ст. Смычка + Ст. Войновка
Оборудование 2 шт. вагонных
замедлителей.
Оборудование 32 шт. вагонных
замедлителей.
Количество шин – 48
(Цена 1 шины - 55 тыс. рублей)
Количество шин- 688
(Цена 1 шины - 34 тыс. рублей)
Стоимость всего – 2,8 млн.
Стоимость с учетом креплений – 32,2 млн.
55| |02.02.2021
14.01.2021| |

6.

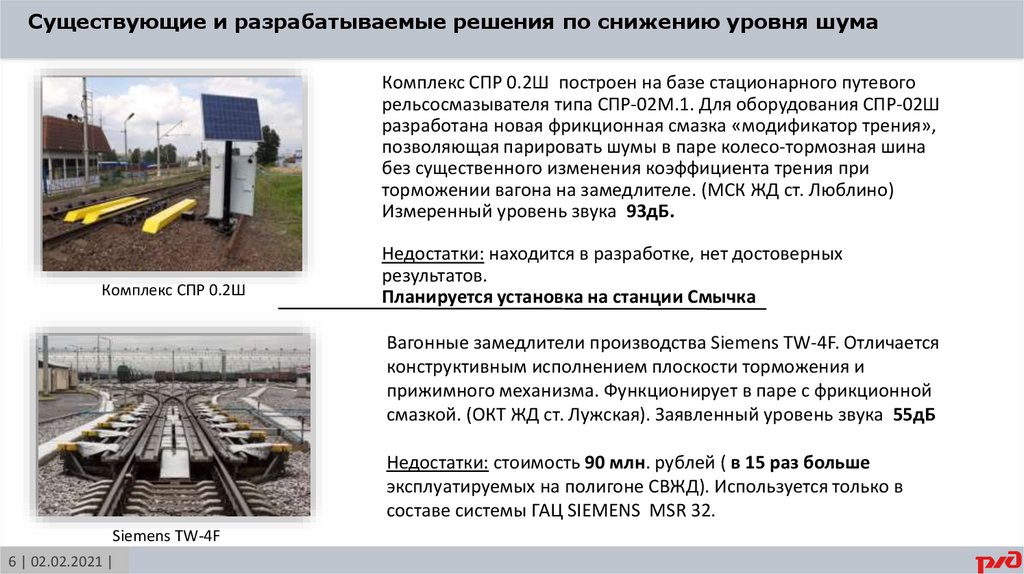

Существующие и разрабатываемые решения по снижению уровня шума
Комплекс СПР 0.2Ш построен на базе стационарного путевого
рельсосмазывателя типа СПР-02М.1. Для оборудования СПР-02Ш
разработана новая фрикционная смазка «модификатор трения»,
позволяющая парировать шумы в паре колесо-тормозная шина
без существенного изменения коэффициента трения при
торможении вагона на замедлителе. (МСК ЖД ст. Люблино)
Измеренный уровень звука 93дБ.
Комплекс СПР 0.2Ш
Недостатки: находится в разработке, нет достоверных
результатов.
Планируется установка на станции Смычка
Вагонные замедлители производства Siemens TW-4F. Отличается
конструктивным исполнением плоскости торможения и
прижимного механизма. Функционирует в паре с фрикционной
смазкой. (ОКТ ЖД ст. Лужская). Заявленный уровень звука 55дБ
Недостатки: стоимость 90 млн. рублей ( в 15 раз больше
эксплуатируемых на полигоне СВЖД). Используется только в
составе системы ГАЦ SIEMENS MSR 32.
Siemens TW-4F
66| |02.02.2021
14.01.2021| |

7.

Организация технической учёбы
Оснащенность технических кабинетов
120%
100%
Среднее значение по ЦШ – 86%
Среднее значение по СВДИШ – 90%
80%
60%
40%
20%
0%
ШЧ-1 ШЧ-2 ШЧ-3 ШЧ-5 ШЧ-7 ШЧ-8 ШЧ-9 ШЧ-13 ШЧ-16 ШЧ-17 ШЧ-18 ШЧ-19 ШЧ-20 ШЧ-22
Лучшее -ШЧ-17, 100%
87| |02.02.2021
14.01.2021| |
Худшие –
ШЧ-9(82%), ШЧ-13(82%)

8.

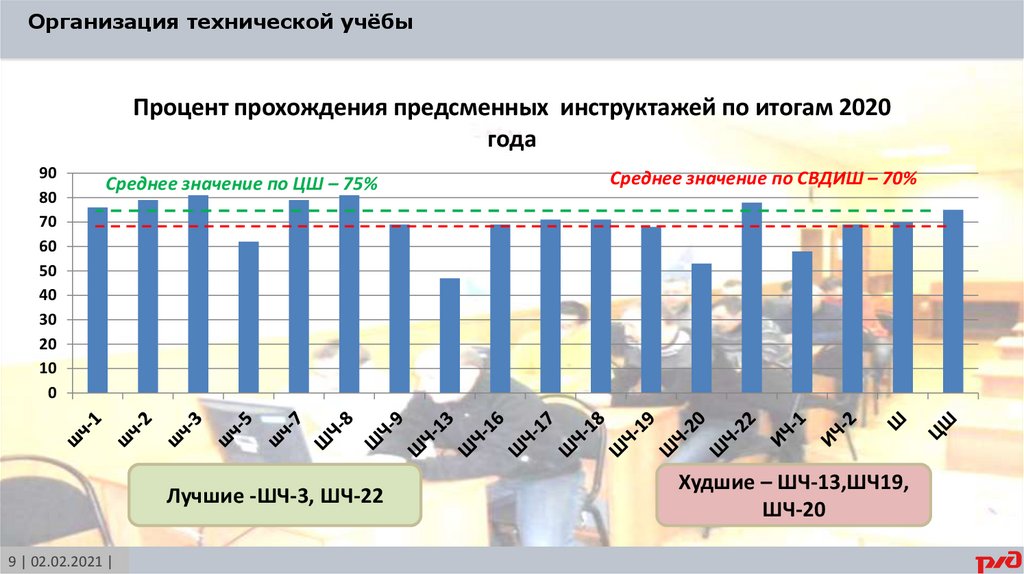

Организация технической учёбы
Процент прохождения предсменных инструктажей по итогам 2020
года
90
80
70
60
50
40
30
20
10
0
Среднее значение по ЦШ – 75%
Лучшие -ШЧ-3, ШЧ-22
98| |02.02.2021
14.01.2021| |
Среднее значение по СВДИШ – 70%
Худшие – ШЧ-13,ШЧ19,
ШЧ-20

9.

Основные задачи по организации и проведению технической учёбы на 2021 год.
Прохождение 15-минутных ежесменных инструктажей в системе дистанционного
обучения СДО 90%. Переход в систему АОС Ш.
Прохождение техучебы в АОС Ш с обязательным оформлением прохождения
обучения в Журнале техучебы в соответствии с требованиями СТО РЖД 08.020-2019
75%.
Проведение индивидуальных занятий с работниками допустивших отказы
технических средств и технологические нарушения, по тематике нарушения в том
числе и в АОС Ш, с оформлением в Журнале технической учебы
Выполнение Программы мероприятий по укреплению учебно-материальной базы
кабинетов технической учебы.
9 | 02.02.2021
10
14.01.2021 |

10.

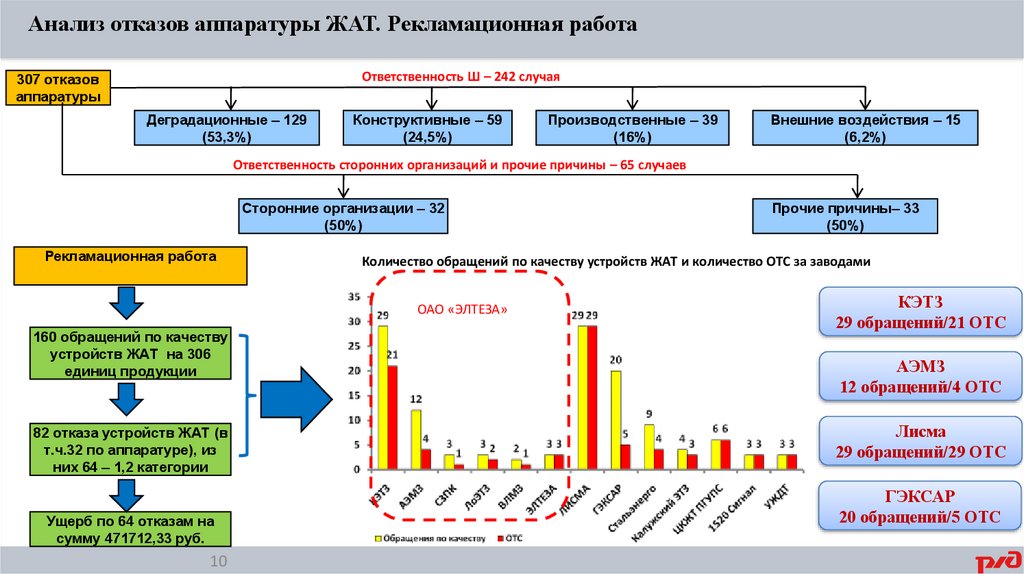

Анализ отказов аппаратуры ЖАТ. Рекламационная работа
Ответственность Ш – 242 случая
307 отказов
аппаратуры
Деградационные – 129
(53,3%)
Конструктивные – 59
(24,5%)
Производственные – 39
(16%)
Внешние воздействия – 15
(6,2%)
Ответственность сторонних организаций и прочие причины – 65 случаев
Сторонние организации – 32
(50%)
Рекламационная работа
Количество обращений по качеству устройств ЖАТ и количество ОТС за заводами
ОАО «ЭЛТЕЗА»
160 обращений по качеству
устройств ЖАТ на 306
единиц продукции
82 отказа устройств ЖАТ (в
т.ч.32 по аппаратуре), из
них 64 – 1,2 категории
Ущерб по 64 отказам на
сумму 471712,33 руб.
10
Прочие причины– 33
(50%)
КЭТЗ
29 обращений/21 ОТС
АЭМЗ
12 обращений/4 ОТС
Лисма
29 обращений/29 ОТС
ГЭКСАР
20 обращений/5 ОТС
