Изображение пространственных фигур на плоскости
1.
2.

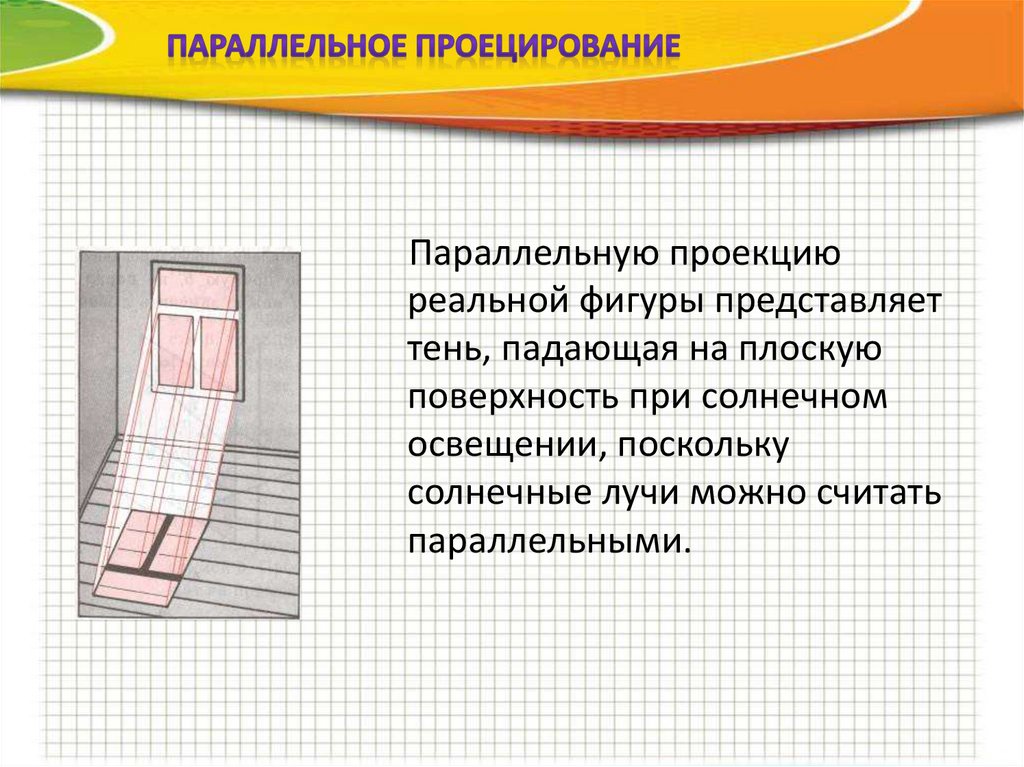

Параллельную проекциюреальной фигуры представляет
тень, падающая на плоскую
поверхность при солнечном
освещении, поскольку
солнечные лучи можно считать
параллельными.
3.
Проекция (от лат. projectio – бросание вперёд,выбрасывание).
N
N1 – параллельная
проекция точки N
B1
N1
A1
C1
4.
Берем произвольную прямую h, пересекающуюплоскость чертежа. Проводим через произвольную
точку А фигуры прямую, параллельную h. Точка
пересечения этой прямой с плоскостью чертежа
будет изображением точки А. Построив таким
образом изображение каждой точки фигуры,
получим изображение самой фигуры. Такой способ
изображения пространственной фигуры на
плоскости соответствует зрительному восприятию
фигуры при рассматривании ее издали.
5.
6.
Градусная мера угла не сохраняется!7.
1. Прямолинейные отрезки фигурыизображаются на плоскости чертежа
отрезками.
8.
2. Параллельные отрезки фигурыизображаются на плоскости чертежа
параллельными отрезками.
9.
3. Отношение отрезков одной прямойили параллельных прямых при
параллельном проектировании
сохраняется.
