Гироскопические приборы направления. Лекция 13

1.

Кафедра автономных систем управления
Навигационные
приборы
Тема 4. Гироскопические приборы
Лекция 13.
Гироскопические приборы направления
Преподаватель 21 кафедры
кандидат технических наук
подполковник Бурмистров В.В.
1

2.

Учебные вопросы:
1. Назначение, принцип действия и кинематическая
схема гировертиканта.
2. Назначение и принцип действия системы
приведения гировертиканта.
3. Назначение, принцип действия, кинематическая
схема и особенности гирогоризонта.
2

3.

1. Назначение, принцип действия, кинематическая
схема и режимы работы гировертиканта.
.
Назначение ГВ:
1. Формирование электрических сигналов, пропорциональных
углам рыскания и вращения РН.
2. Для стабилизации
оси чувствительности ИПГ БС
(измерительно-преобразовательная
головка
боковой
стабилизации).
3. Для формирования разовой команды в систему безопасности.
Контактно-ламельное
устройство
Потенциометричекий
датчик угла
3

4.

1. Назначение, принцип действия, кинематическая
схема и режимы работы гировертиканта.
.
Кинематическая схема гировертиканта
4

5.

2. Система коррекции гировертиканта.
Канал горизонтального приведения
ИПГ БС – ЧЭ канала горизонтального приведения;
ДМв – исполнительный орган горизонтального приведения;
УНК – усилитель наземной коррекции.
Канал азимутального приведения
КЛУ

контактно-ламельное
устройство.
5

6.

3. Назначение, принцип действия, кинематическая
схема и режимы работы гирогоризонта.

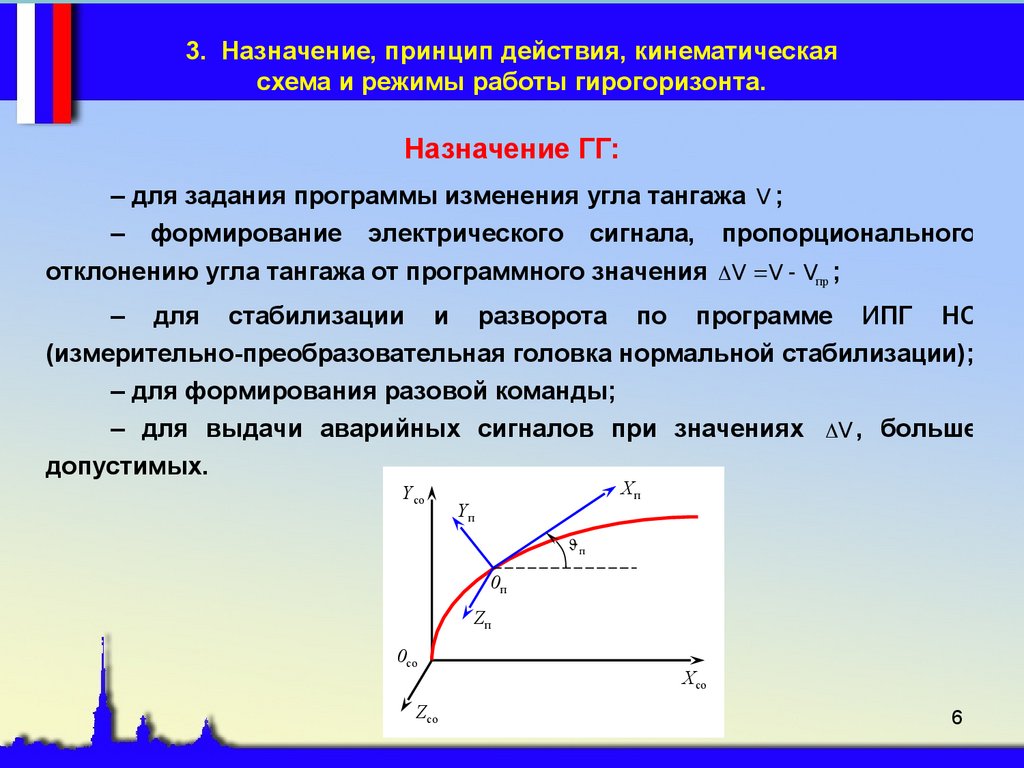

Назначение ГГ:
– для задания программы изменения угла тангажа V ;
– формирование электрического сигнала, пропорционального
отклонению угла тангажа от программного значения V V Vпр ;
– для стабилизации и разворота по программе ИПГ НС
(измерительно-преобразовательная головка нормальной стабилизации);
– для формирования разовой команды;
– для выдачи аварийных сигналов при значениях V , больше
допустимых.
Yсо
Xп
Yп
п
0п
Zп
0со
Zсо
Xсо
6

7.

1. Система коррекции гирогоризонта.
Кинематическая схема гирогоризонта
7

8.

3. Назначение, принцип действия, кинематическая
схема и режимы работы гирогоризонта.

9.

3. Назначение, принцип действия, кинематическая
схема и режимы работы гирогоризонта.

10.

3. Назначение, принцип действия, кинематическая
схема и режимы работы гирогоризонта.

11.

3. Назначение, принцип действия, кинематическая
схема и режимы работы гирогоризонта.

12.

3. Назначение, принцип действия, кинематическая
схема и режимы работы гирогоризонта.

13.

3. Назначение, принцип действия, кинематическая
схема и режимы работы гирогоризонта.

14.

3. Назначение, принцип действия, кинематическая
схема и режимы работы гирогоризонта.

15.

3. Назначение, принцип действия, кинематическая
схема и режимы работы гирогоризонта.

16.

3. Назначение, принцип действия, кинематическая
схема и режимы работы гирогоризонта.

17.

3. Назначение, принцип действия, кинематическая
схема и режимы работы гирогоризонта.

18.

1. Система коррекции гирогоризонта.
СД
СП
Платформа
ДС
У
СД, СП – сельсин датчик, сельсин приемник.
ДС – двигатель стабилизации;
У – усилитель.
18
