Выбор материала для изготовления поршня ваз 21083

1. Выбор материала для изготовления поршня ваз 21083

ВЫБОР МАТЕРИАЛА ДЛЯ ИЗГОТОВЛЕНИЯ
ПОРШНЯ ВАЗ 21083

2. Чертеж поршня в двигателе

ЧЕРТЕЖ ПОРШНЯ В ДВИГАТЕЛЕ

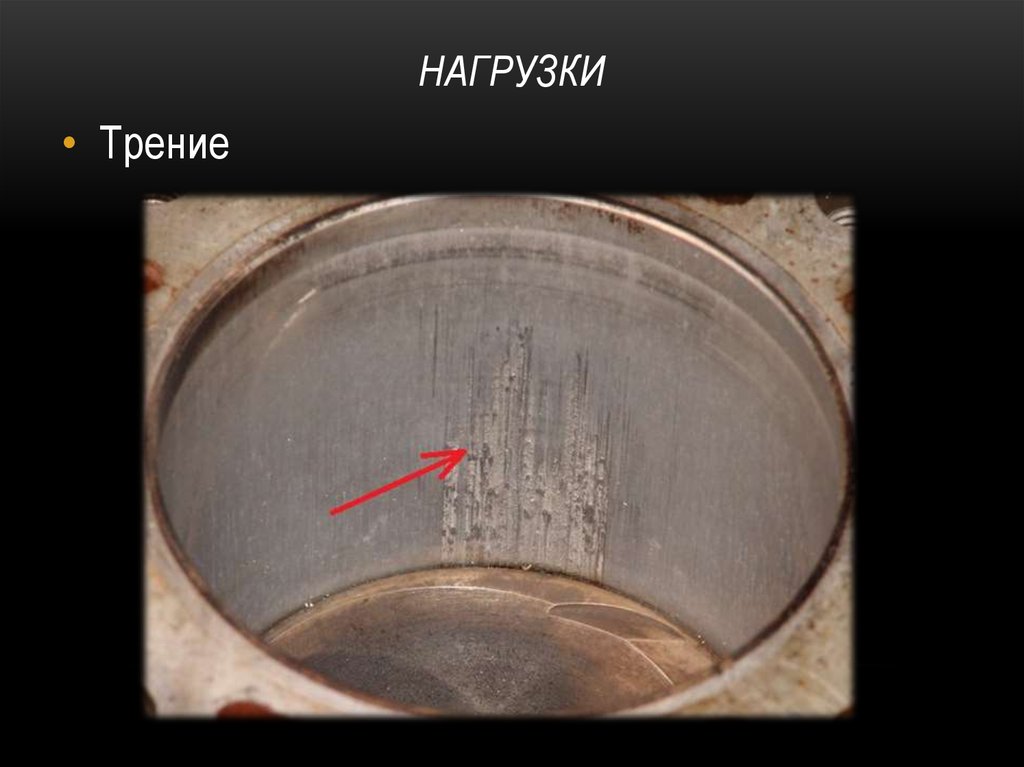

3. Нагрузки

НАГРУЗКИ
• Трение

4.

• Статические

5.

• Динамические

6. отказы

ОТКАЗЫ
• Износ

7.

• Усталостное разрушение + хрупкое разрушение

8.

• Деформация

9.

• Коррозия

10.

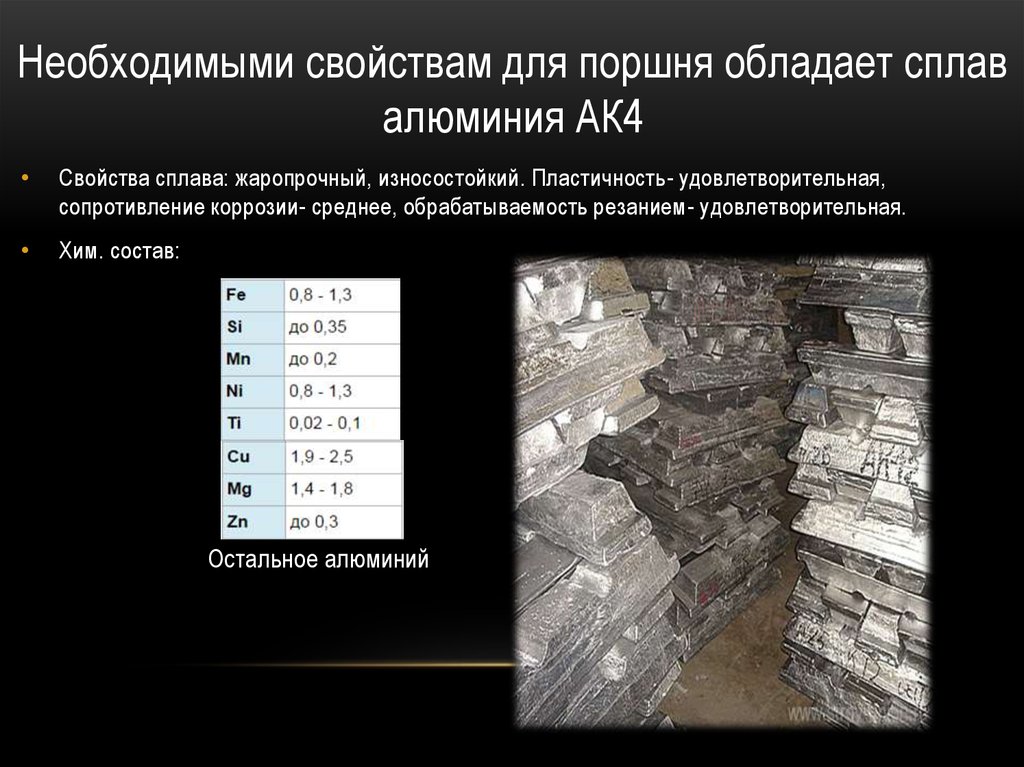

Необходимыми свойствам для поршня обладает сплав
алюминия АК4
Свойства сплава: жаропрочный, износостойкий. Пластичность- удовлетворительная,
сопротивление коррозии- среднее, обрабатываемость резанием- удовлетворительная.
Хим. состав:
Остальное алюминий

11.

• Технология изготовления
Деталь получают штамповкой на
гидравлическом прессе в специальной
оснастке ( T= 495ºС.).
Далее следует обработка резанием.

12.

• Режим термообработки
Закалка 525-535 °C, вода.
Искусственное старение при 165-175 °C
в течении 9-12 часов.
Свойства в рабочем состоянии:
Предел текучести 280мПа
Предел прочности 430мПа
Относительное удлинение 13%
Структура в рабочем состоянии
