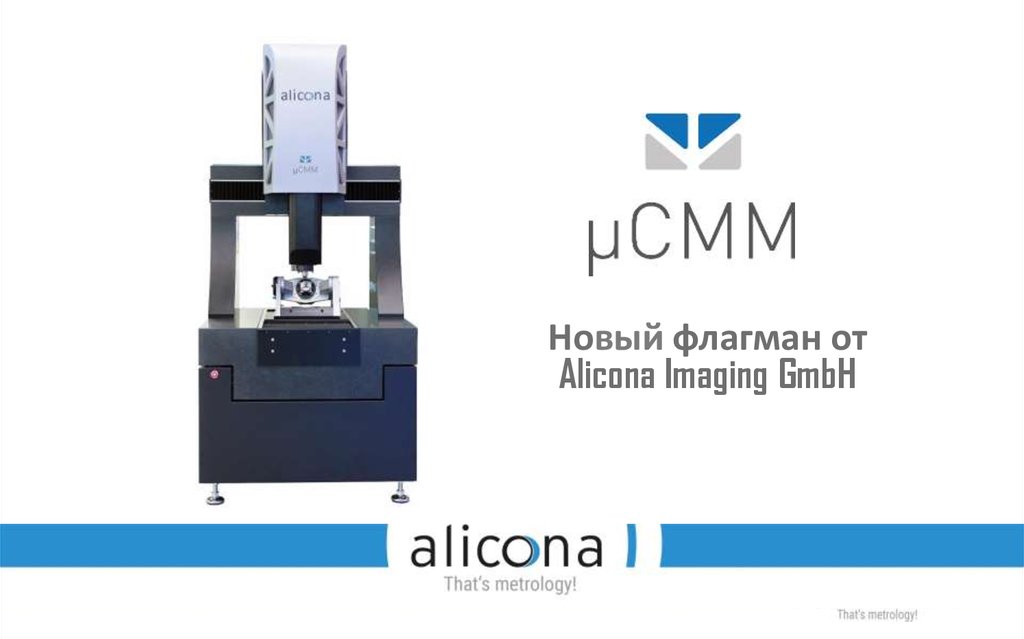

Новый флагман от Alicona Imaging GmbH

1.

Новый флагман от
Alicona Imaging GmbH
1

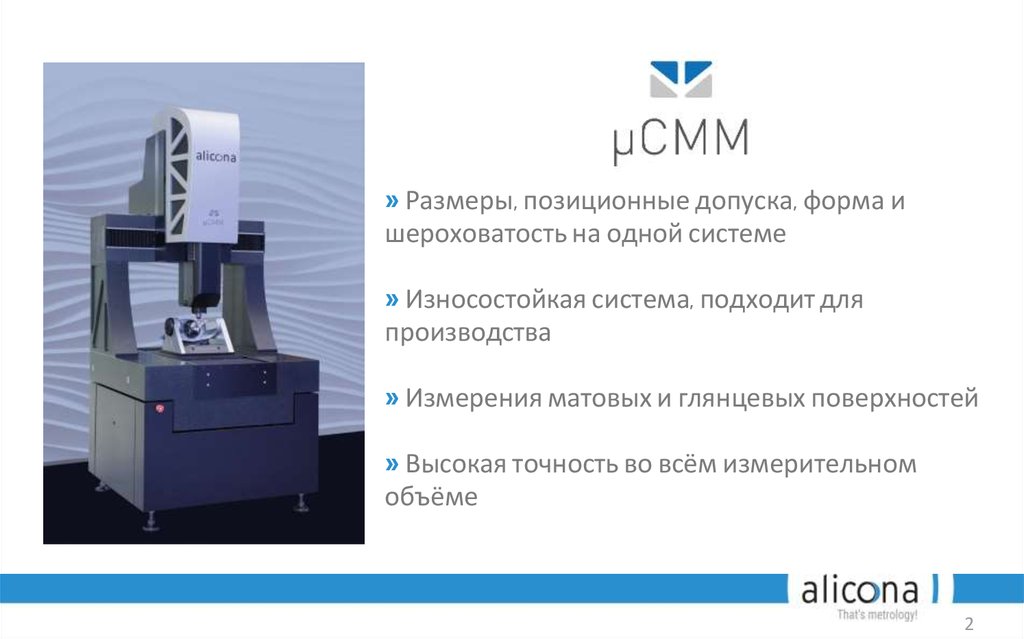

2. » Размеры, позиционные допуска, форма и шероховатость на одной системе » Износостойкая система, подходит для производства »

Измерения матовых и глянцевых поверхностей
» Высокая точность во всём измерительном
объёме
2

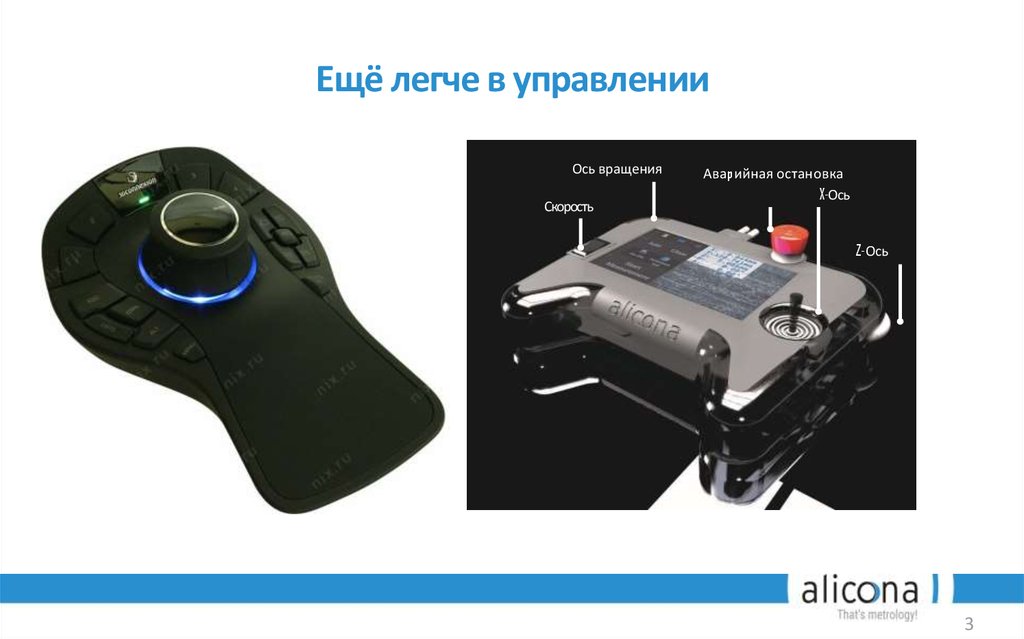

3. Ещё легче в управлении

Ось вращения
Скорость
Аваpийная остановка
X-Ось
Z-Ось
3

4. 3 вибрационных сенсора и 9 датчиков температуры!

4

5. До 500 млн точек!

5

6. До 500 млн точек!

6

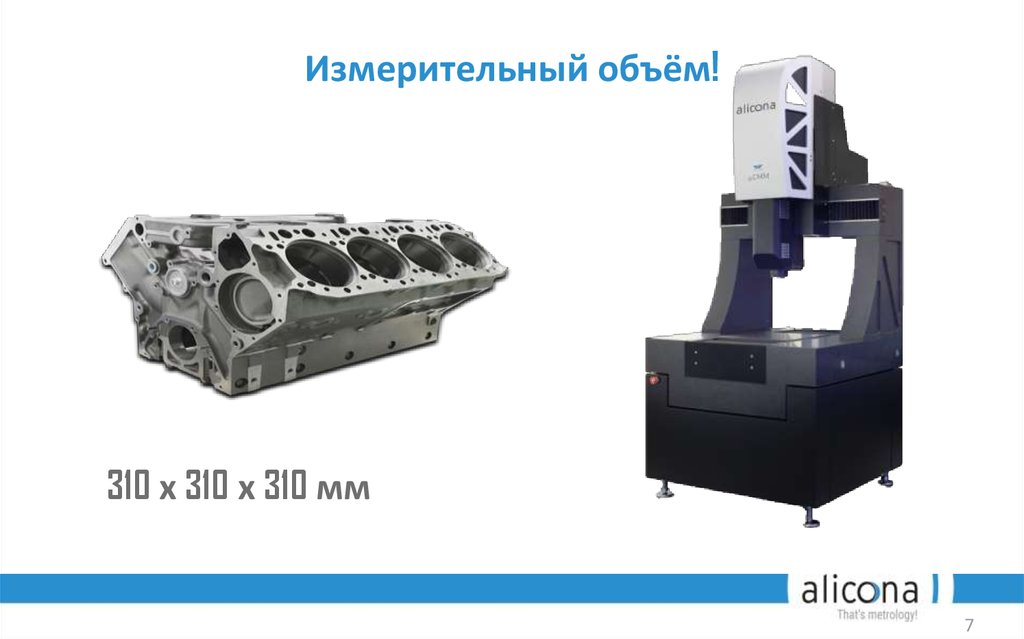

7. Измерительный объём!

310 х 310 х 310 мм
7

8.

Новая технология подсветки SmartFlash позволяет
измерять любые типы поверхностей
Матовые
Глянцевые
8

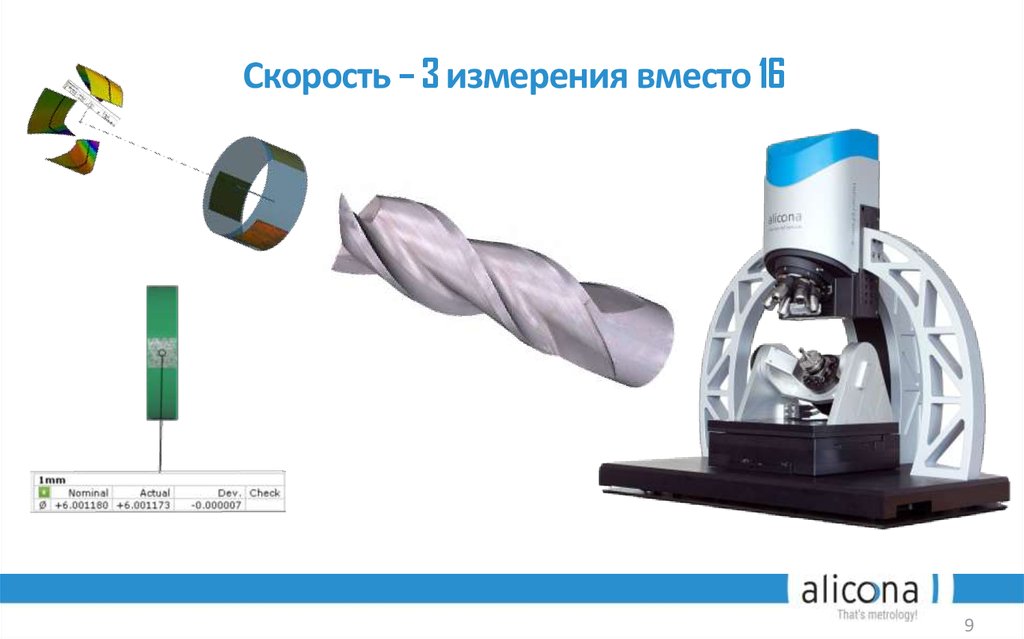

9. Скорость – 3 измерения вместо 16

9

10. Погрешность и шероховатость!

EZ,MPE = (0.15 + L/50) мкм
EMPE = (0.8 + L/600) мкм
Ra = 0,007 мкм
10

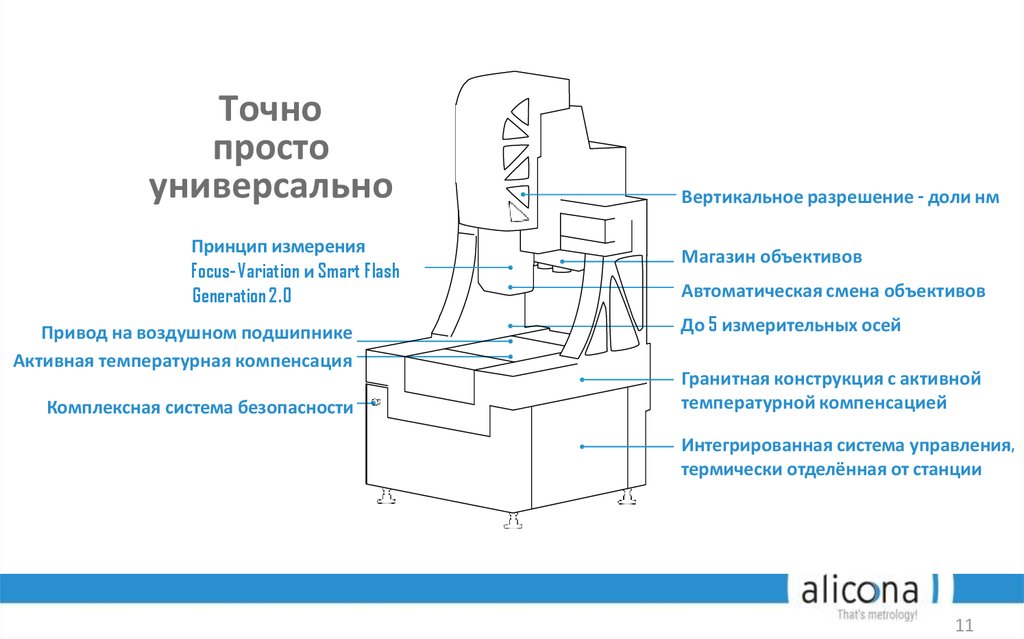

11. Точно просто универсально

Принцип измерения
Focus-Variation и Smart Flash
Generation 2.0
Привод на воздушном подшипнике
Активная температурная компенсация
Комплексная система безопасности
Вертикальное разрешение - доли нм
Магазин объективов
Автоматическая смена объективов
До 5 измерительных осей
Гранитная конструкция с активной
температурной компенсацией
Интегрированная система управления,
термически отделённая от станции
11

12. Доказательства точности

Размеры, позиционные допуска,
форма и шероховатость на одной системе
Размеры
Форма
Позиционные
допуска
Шероховатость
.
13

13. Размеры, позиционные допуска, форма и шероховатость на одной системе

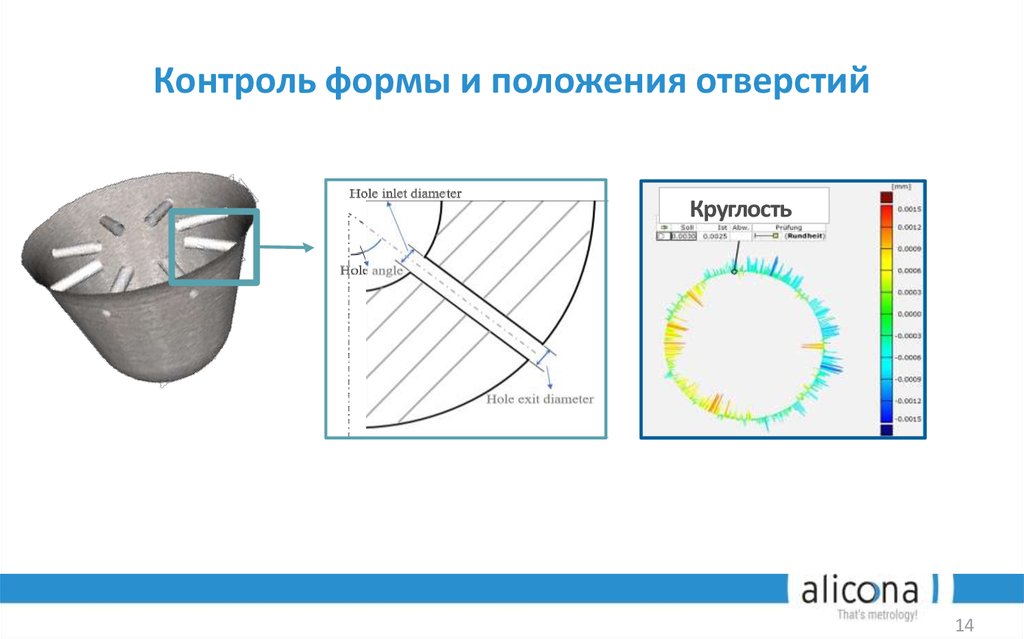

Контроль формы и положения отверстий
Круглость
14

14. Контроль формы и положения отверстий

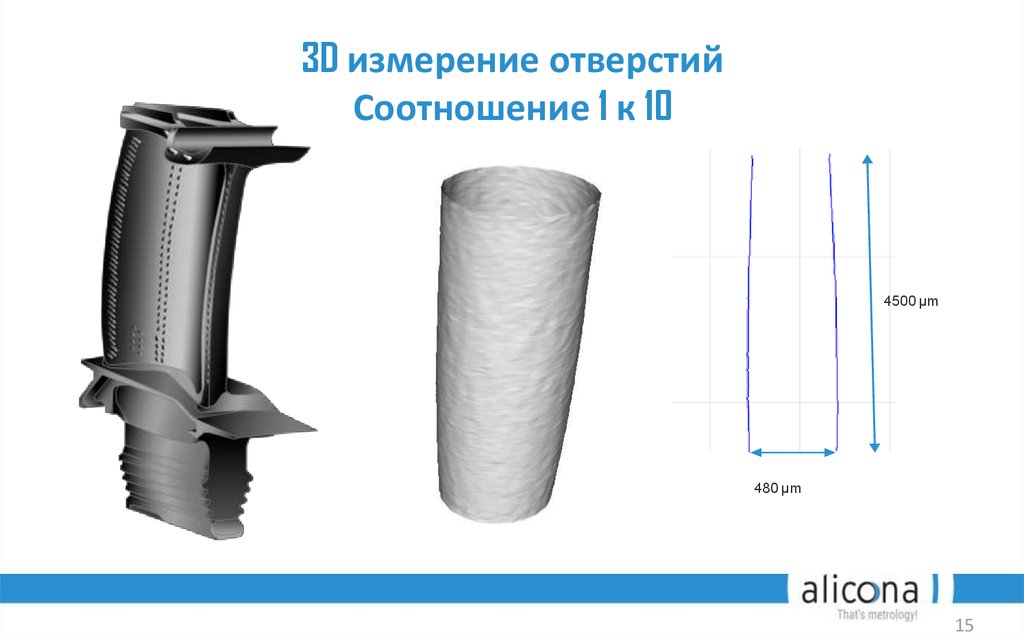

3D измерение отверстий
Соотношение 1 к 10
4500 µm
480 µm
15

15. 3D измерение отверстий Соотношение 1 к 10

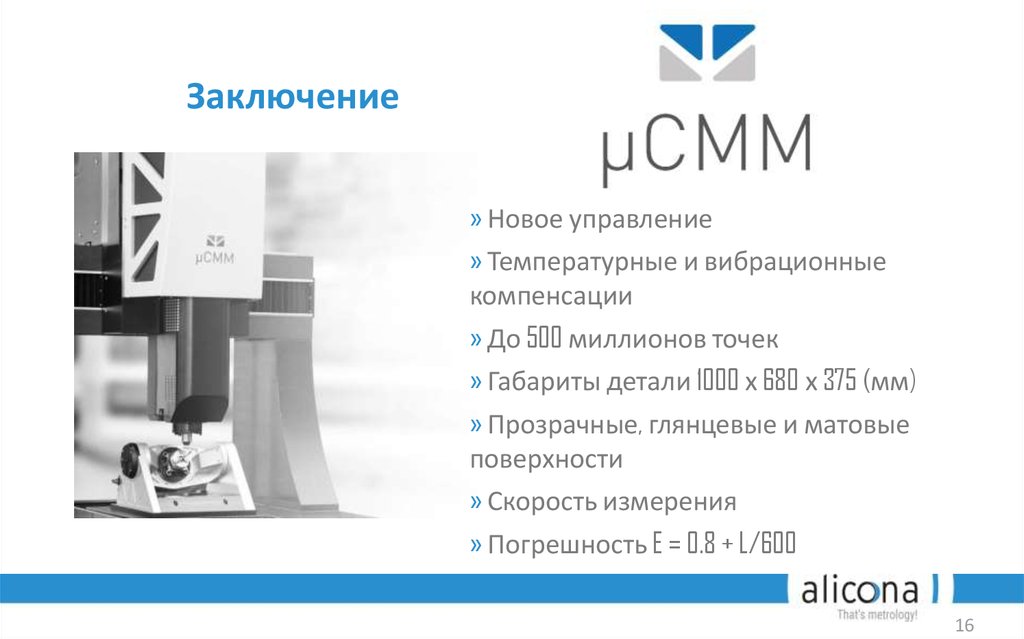

Заключение
» Новое управление
» Температурные и вибрационные
компенсации
» До 500 миллионов точек
» Габариты детали 1000 х 680 х 375 (мм)
» Прозрачные, глянцевые и матовые
поверхности
» Скорость измерения
» Погрешность E = 0.8 + L/600
16
