Явление само- и взаимоиндукции
1. Явление само и взаимоиндукции
1.2.
3.
4.
Понятие потокосцепления.
Явление самоиндукции.
Явление взаимоиндукции.
Энергия магнитного поля.
2. 1, При прохождении изменяющегося тока в катушке, каждый её виток пронизывается собственным потоком самоиндукции, сумма этих
потоков называетсяпотокосцеплением самоиндукции.
L L I
Потокосцепление
(Вб )
самоиндукции
пропорционально
току.
L – индуктивность
(Гн)
• Элемент цепи,
способный накапливать
магнитное поле,
называется катушкой
индуктивности.
3. 2. Явление самоиндукции
Всякое изменение тока в цеписопровождается изменением магнитного
потока и потокосцепления самоиндукции,
что вызывает появление ЭДС самоиндукции.
L
I
еL
L
t
t
4.
Явление самоимоиндукции в сердечникахкатушек может наводить вихревые токи,
которые вызывают тепловые потери, что
снижает КПД.
Чтобы уменьшить вихревые токи
сердечники выполняют из тонких листов
стали (шихтуют).
5. 3. Явление взаимоиндукции
Если взять две катушки иизменять ток в одной из них,
тогда появится
изменяющийся поток,
который будет пронизывать
витки второй катушки и
наведет в ней ЭДС
взаимоиндукции.
М – взаимоиндуктивность
(Гн)
м
I
ем
М
t
t
6. Явление взаимоиндукции используется в трансформаторах:
7. 4. Энергия магнитного поля:
L I I( Äæ )
2
2
2
Wì

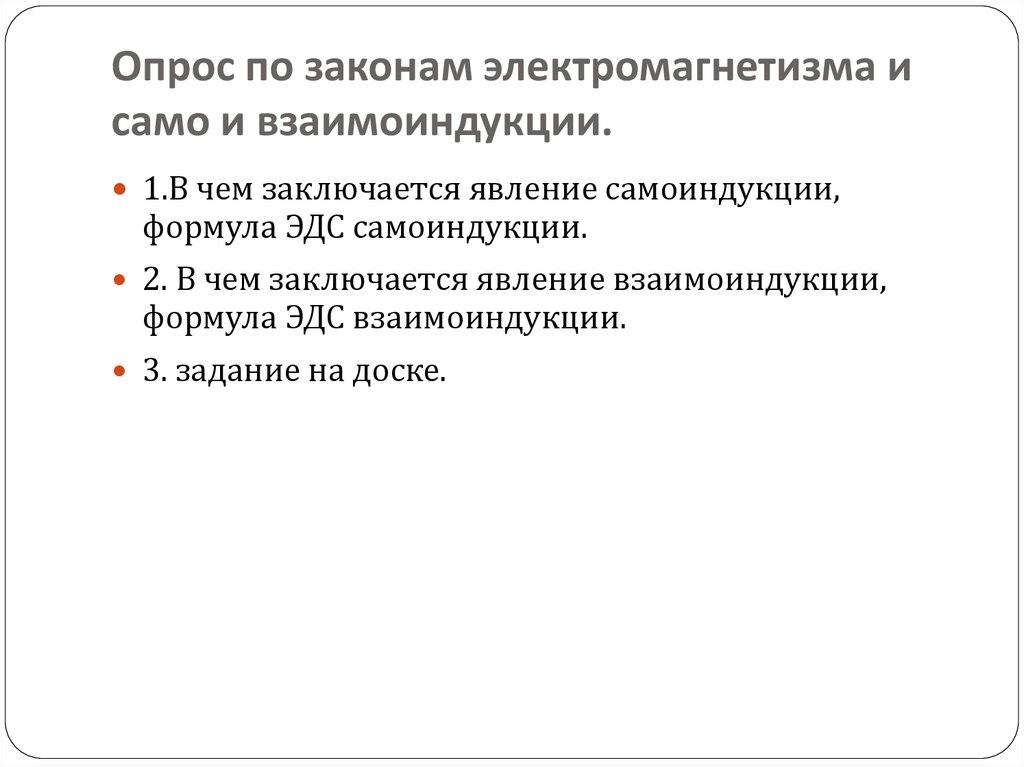

8. Опрос по законам электромагнетизма и само и взаимоиндукции.
1.В чем заключается явление самоиндукции,формула ЭДС самоиндукции.
2. В чем заключается явление взаимоиндукции,
формула ЭДС взаимоиндукции.
3. задание на доске.
