Технический семинар по продукции POLYTRON

1.

ОФИЦИАЛЬНЫЙ ДИСТРИБЬЮТОР POLYTRON В РОССИИ И
СТРАНАХ ТАМОЖЕННОГО СОЮЗА
Технический семинар по продукции POLYTRON
Новиков Александр
Инженер-консультант компании «Инсайд ТВ»
20.06.2018
Polytron Firmenpräsentation
1

2.

КОМПАНИЯ POLYTRON
• Основана в 1967 году в городе Бад-Вильдбад на юге Германии
• Является одним из лидирующих мировых производителей активных и
пассивных компонентов телекоммуникационного оборудования
• Имеет представительства и дистрибьюторов во всем мире
• Единственным официальным дистрибьютором POLYTRON
в России и странах СНГ является компания «Инсайд ТВ»
• Официальный партнер «Инсайд ТВ» в Сочи компания «Профбезопасность»
20.06.2018
Polytron Firmenpräsentation
2

3.

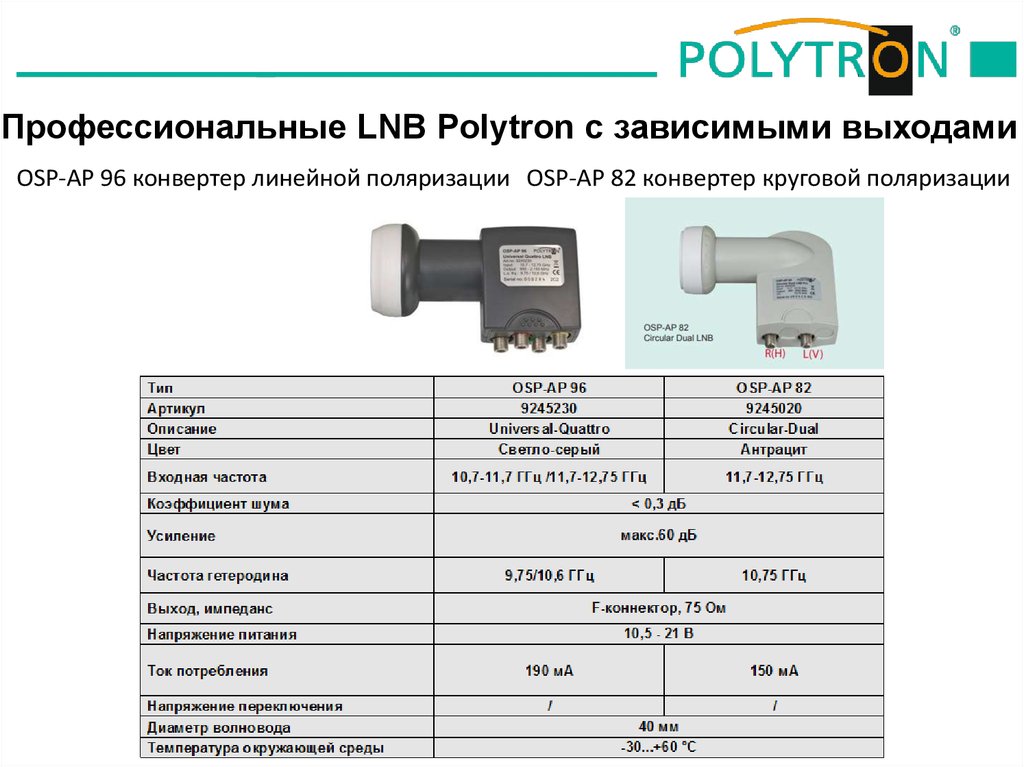

Профессиональные LNB Polytron с зависимыми выходами
OSP-AP 96 конвертер линейной поляризации OSP-AP 82 конвертер круговой поляризации
20.06.2018
Polytron Firmenpräsentation
3

4.

Принцип переключения поляризаций
Поляризация Vertical Low
Поляризация Horizontal Low
Поляризация Vertical Hight
Поляризация Horizontal Hight
13 В
18 В
13В + 22кГц
18 В +22кГц
Если частота транспондера меньше 11700 то диапазон Low
Если частота транспондера больше 11700 то диапазон Hight
20.06.2018
Polytron Firmenpräsentation
4

5.

Единицы измерения
Основной единицей измерения является дБ, он показывает во сколько раз
изменился сигнал в данной точке.
Нас интересуют два значения относительный уровень по напряжению и
мощности.
Соотношение единиц измерения
дБмВ= x + 60 (дБмкВ)
дБм= х +108 (дБмкВ)
20.06.2018
Polytron Firmenpräsentation
5

6.

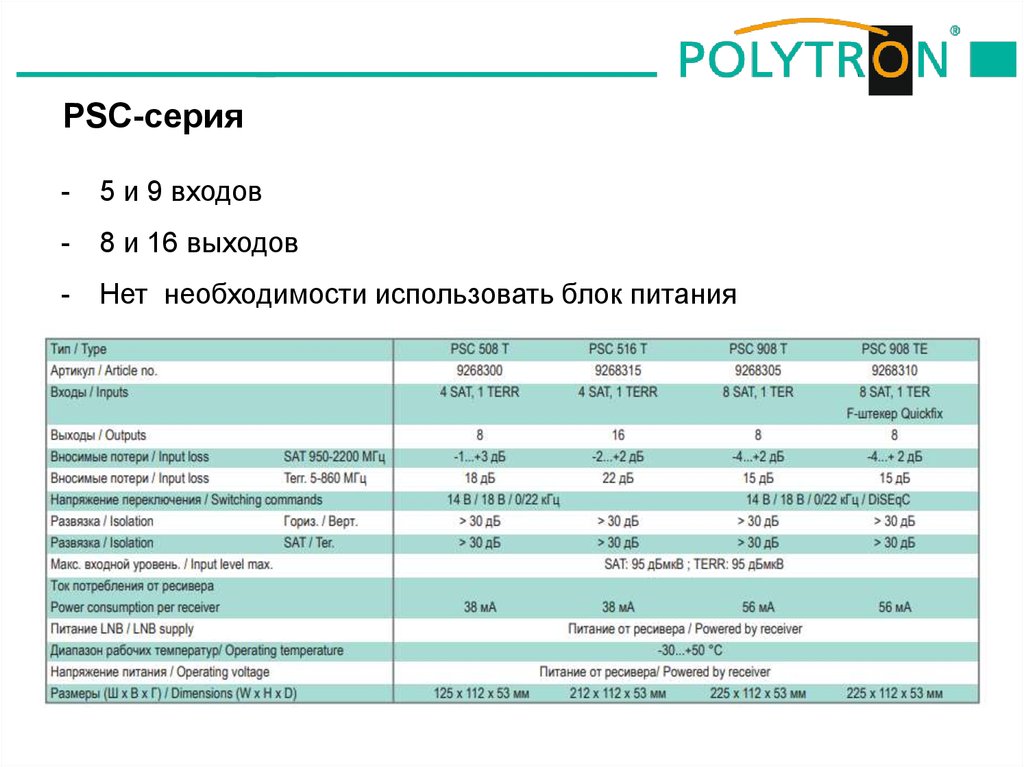

PSC-серия
Мультисвитчи с питанием от ресивера
20.06.2018
Polytron Firmenpräsentation
6

7.

PSC-серия
-
5 и 9 входов
-
8 и 16 выходов
-
Нет необходимости использовать блок питания
Polytron Firmenpräsentation
7

8.

PSG-серия 5 входов оконечные мультисвитчеры
20.06.2018
Polytron Firmenpräsentation
8

9.

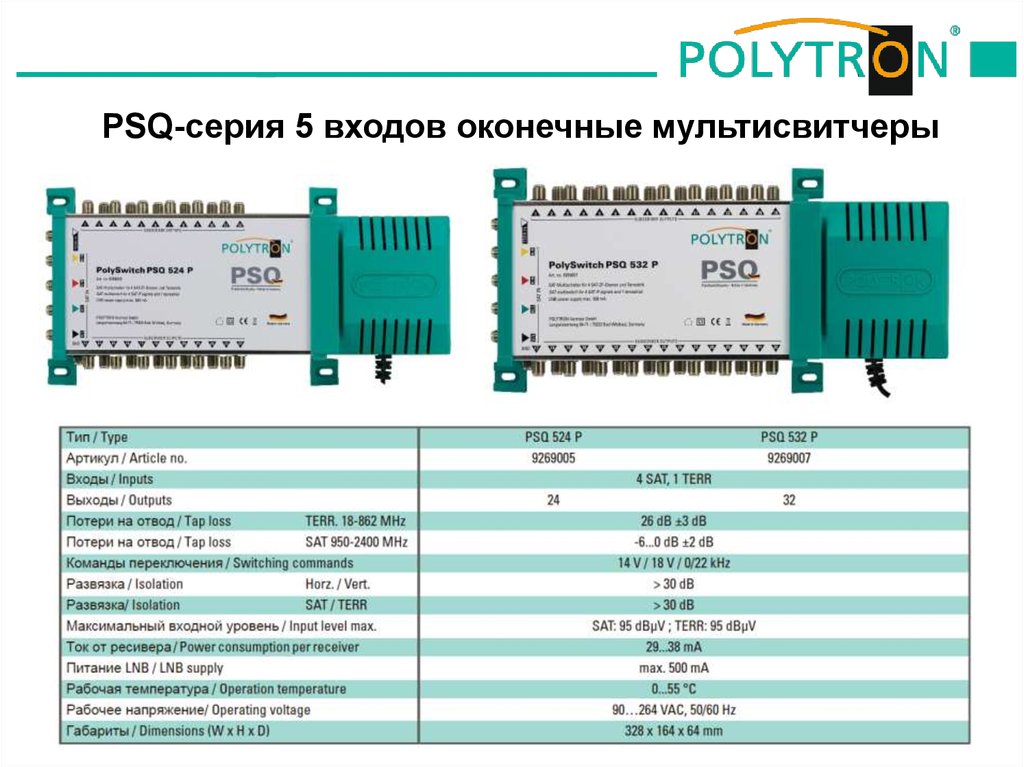

PSQ-серия 5 входов оконечные мультисвитчеры
20.06.2018
Polytron Firmenpräsentation
9

10.

PSG-серия 5 входов каскадируемые мультисвитчеры
20.06.2018
Polytron Firmenpräsentation
10

11.

PSG-серия линейные усилители
20.06.2018
Polytron Firmenpräsentation
11

12.

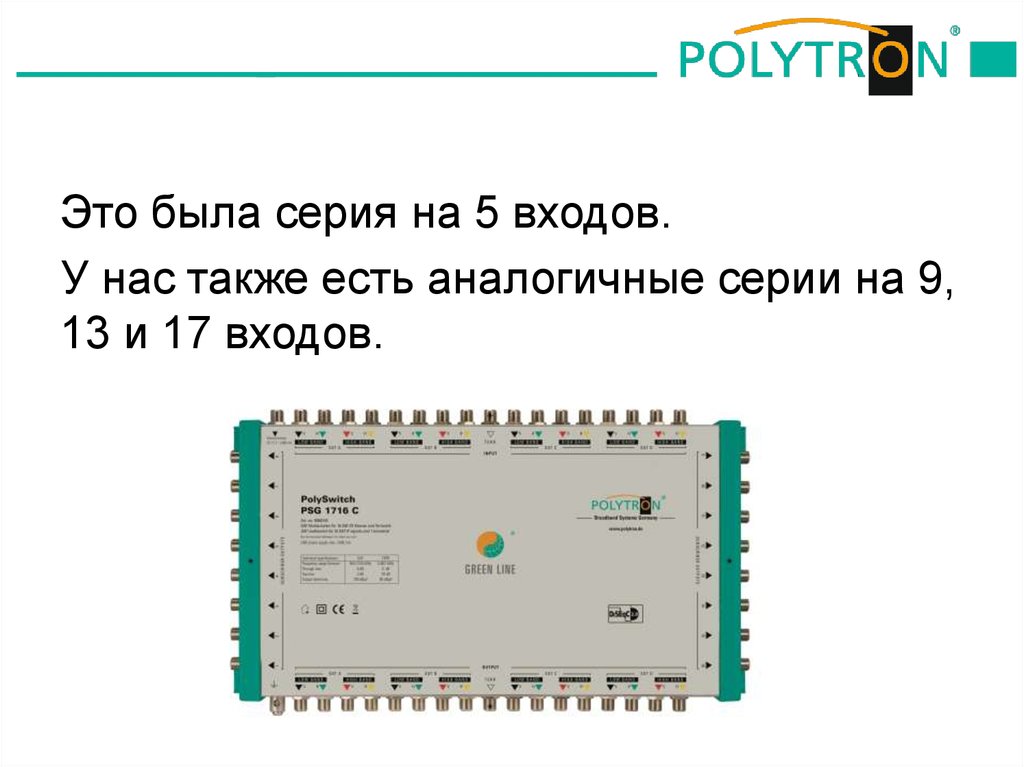

Это была серия на 5 входов.
У нас также есть аналогичные серии на 9,
13 и 17 входов.
20.06.2018
Polytron Firmenpräsentation
12

13.

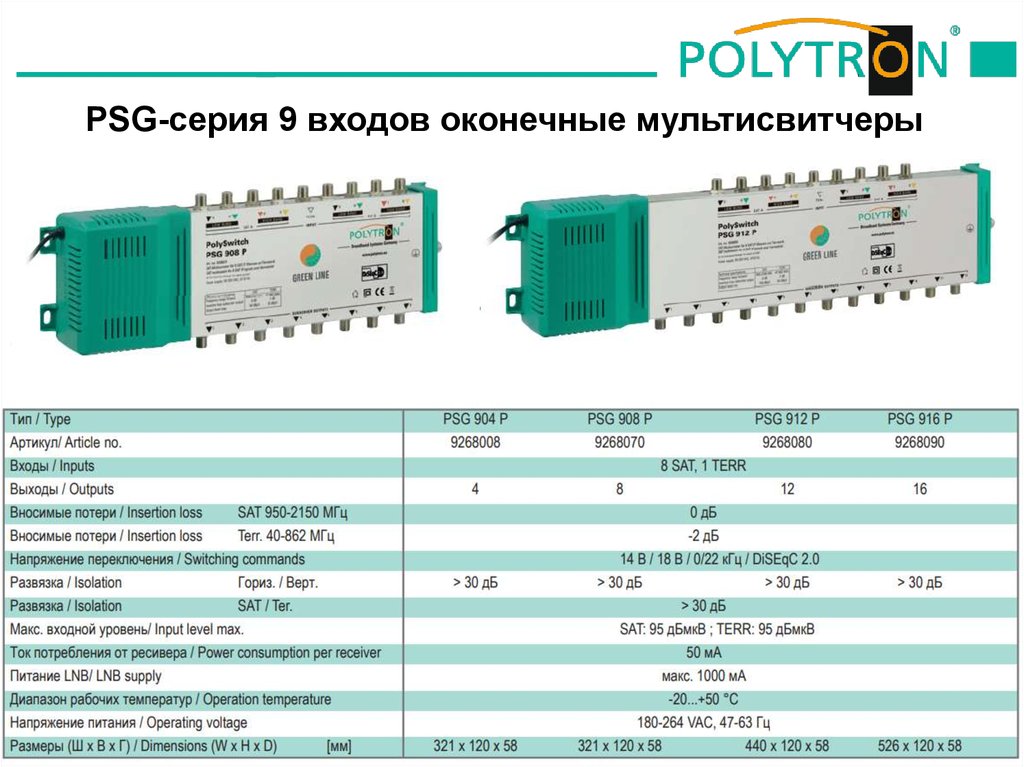

PSG-серия 9 входов оконечные мультисвитчеры
20.06.2018
Polytron Firmenpräsentation
13

14.

PSQ- серия 9 входов оконечные мультисвитчеры
20.06.2018
Polytron Firmenpräsentation
14

15.

PSQ- серия 17 входов оконечные мультисвитчеры
20.06.2018
Polytron Firmenpräsentation
15

16.

PSQ- серия 17 входов каскадируемые мультисвитчеры
20.06.2018
Polytron Firmenpräsentation
16

17.

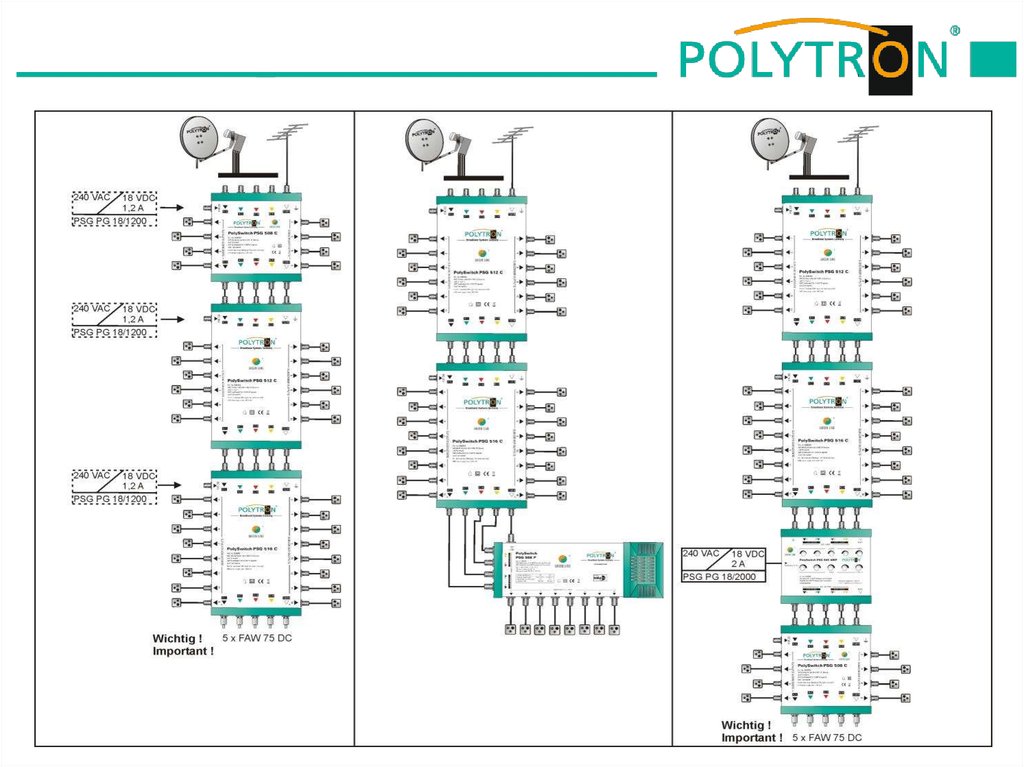

Блоки питания для мультисвитчеров
PSG 18/1200 C артикул 9268100
Источник питания 18В, 1200 мА для
каскадируемых мультисвитчей PSG 5 и 9
входов
PSG 18/2000 артикул 9268261
Источник питания 18В, 2000 мА для
каскадируемых и оконечных
мультисвитчей PSG 13 и 17 входов
PMP-NG 15/3300 артикул 9267644
Источник питания 15В, 3300 мА для
каскадируемых мультисвитчей PSQ
20.06.2018
Firmenpräsentation
17

18.

20.06.2018
Polytron Firmenpräsentation
18

19.

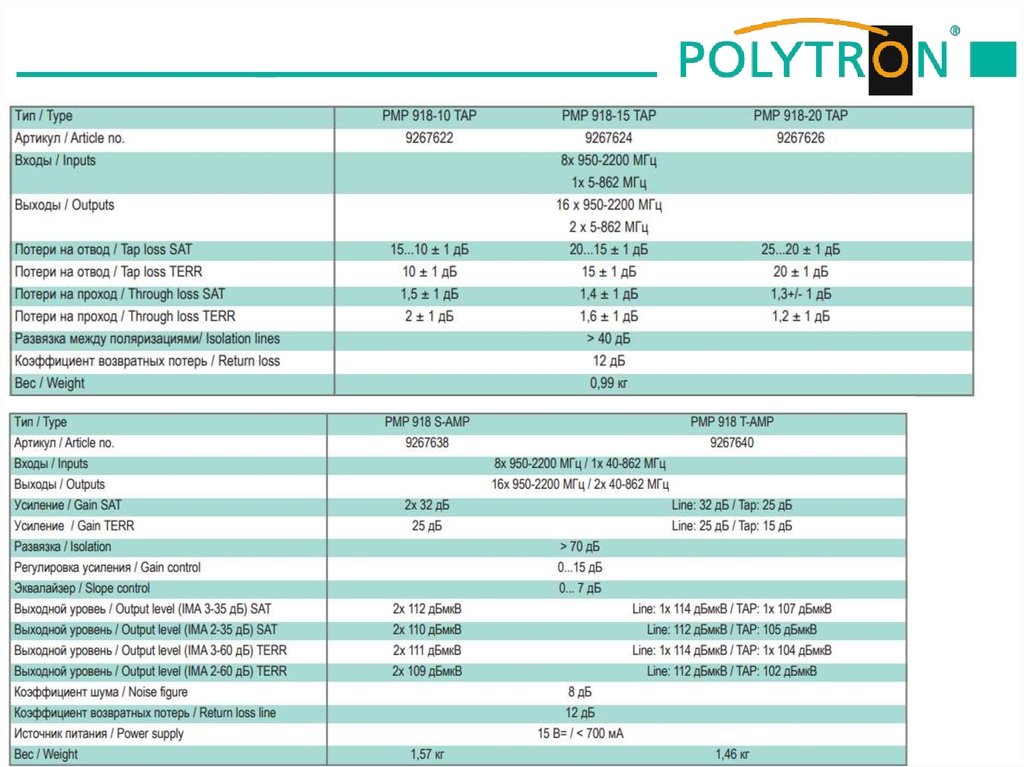

Усилитель
Сплиттер
Ответвитель
19

20.

20.06.2018
Polytron Firmenpräsentation
20

21.

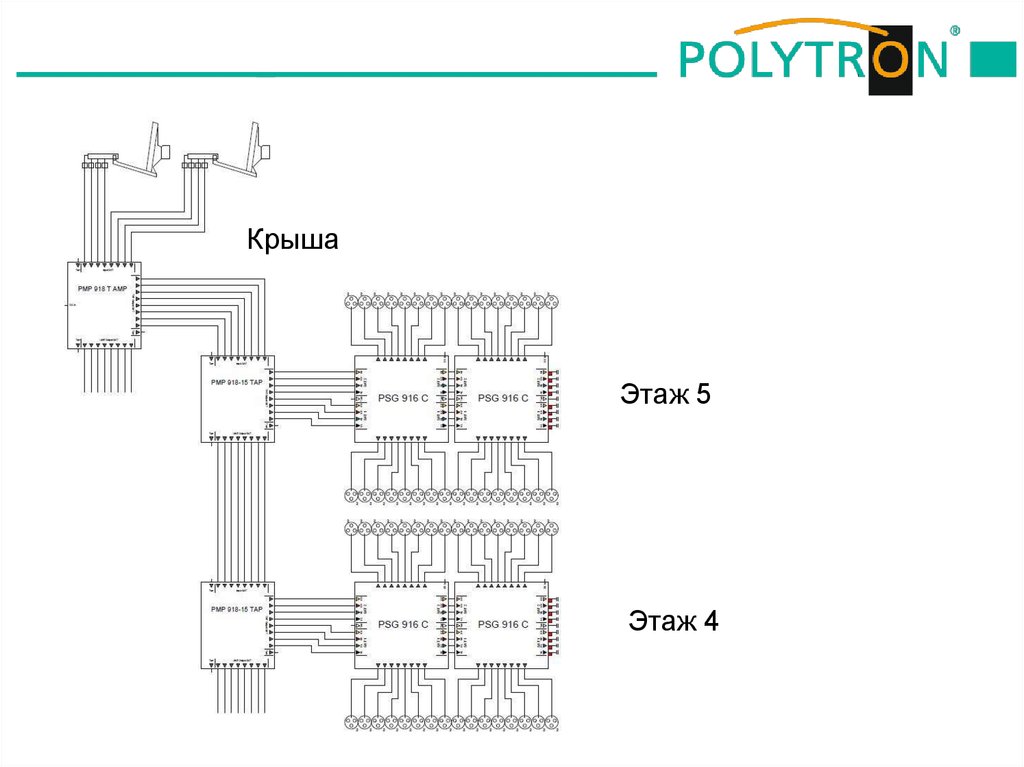

Крыша
Этаж 5
Этаж 4
20.06.2018
Polytron Firmenpräsentation
21

22.

Конвертеры OPM-LNB с оптическим выходом
•Конвертируют принятый сигнал со спутника в оптические сигналы.
•Все SAT поляризации уплотняются в частотный диапазон 950 МГц – 5,45 ГГц.
•Вновь созданная полоса частот конвертируется и передается на оптической длине
волны 1310 нм.
•Распределение оптического сигнала по одному одномодовому волоконно-оптическому
кабелю.
•Питание через коаксиальный кабель от внешнего источника питания 12В с F-разъемом.
Для операторов Триколор и НТВ+
артикул 9245506 OPM-LNB Circ 032
20.06.2018
Polytron Firmenpräsentation
22

23.

OPM LNB 100 Kit – комплект для преобразования
спутникового и эфирного сигнала в оптический
OPM-LNB 100 с коннектором
N-типа
Электронно-оптический передатчик
OPM-CON
•Выход ВЧ
•Четыре SAT-поляризации в одном
кабеле
•Питание от конвертера OPM-CON
•Конвертация четырех SAT поляризаций и
эфирного цифрового ТВ в оптический сигнал
•Два симметричных оптических выхода (+ 7 дБм)
•Источник питания в комплекте
20.06.2018
Polytron Firmenpräsentation
23

24.

Оптический приемный терминал OPM-QMS (Quad)
Конечный элемент волоконно-оптической сети
Преобразует оптический сигнал обратно в исходный спутниковый сигнал
Предназначен для подключения четырех приемников (или телевизоров)
Питание от подключенных ресиверов или источника питания постоянного тока 20В
20.06.2018
Polytron Firmenpräsentation
24

25.

Оптический приемный терминал OPM-QTS (Quattro)
•Конечный элемент волоконно-оптической сети
•Преобразует оптический сигнал обратно в исходный спутниковый и эфирный сигнал
•Выдает четыре SAT поляризации (HH, VH, HL, VL) и эфирный сигнал
•Предназначен для прямого подключения мультисвитчей
•Питание от подключенных мультисвитчей или источника питания постоянного тока 20В
20.06.2018
Polytron Firmenpräsentation
25

26.

Оптический приемный терминал для круговой поляризации OPM-CDL
В качестве оптических приемников для
круговых оптических OPM-LNB Circ 032
используются оконечные терминалы:
POLYTRON OPM-CDL (два зависимых
выхода L и R)
20.06.2018
Polytron Firmenpräsentation
26

27.

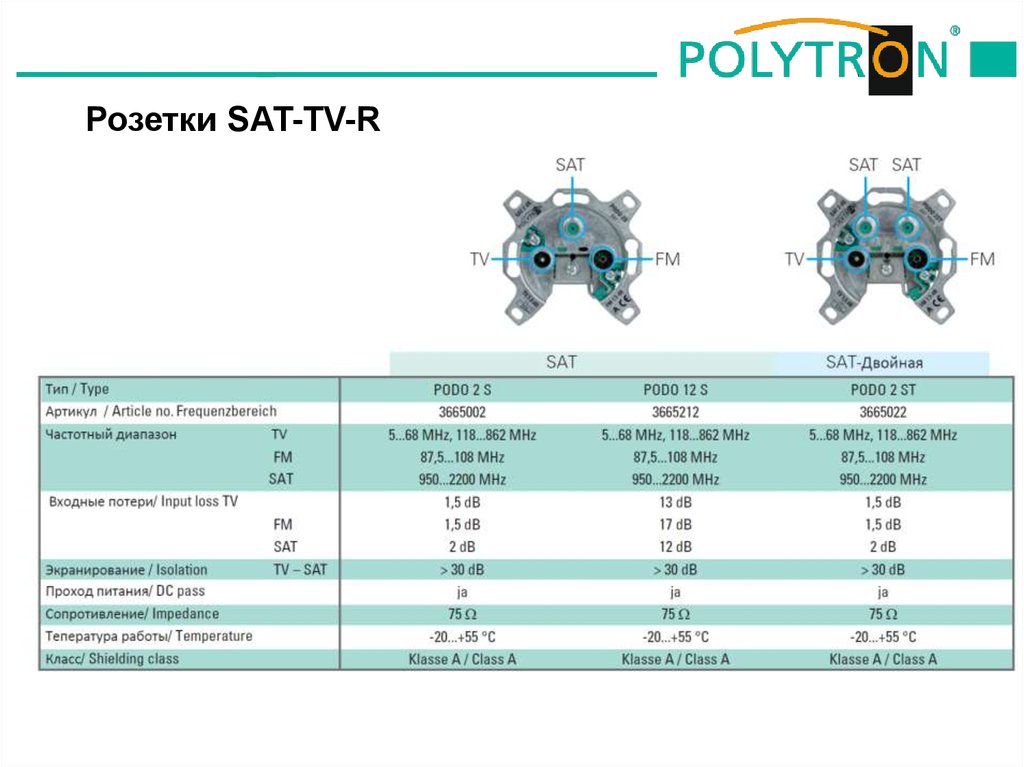

Розетки SAT-TV-R
20.06.2018
Polytron Firmenpräsentation
27

28.

Спасибо за внимание!
Тел. 8 800 550 0 580/ (812) 331 09 67
E-mail: [email protected]
Подробнее об оборудовании POLYTRON:
www.inside-tv.ru
По вопросам покупки оборудования Polytron в Сочи вы можете в компании
«Профбезопасность»
20.06.2018
Polytron Firmenpräsentation
28
