Чертежная грамота

1. Чертёжная грамота

22.02.2018
Подборка справочного
материала для учеников 5, 6,
7 классов по графической
грамоте на уроках
технологии
Свердлов Петр Рафаэлевич
1

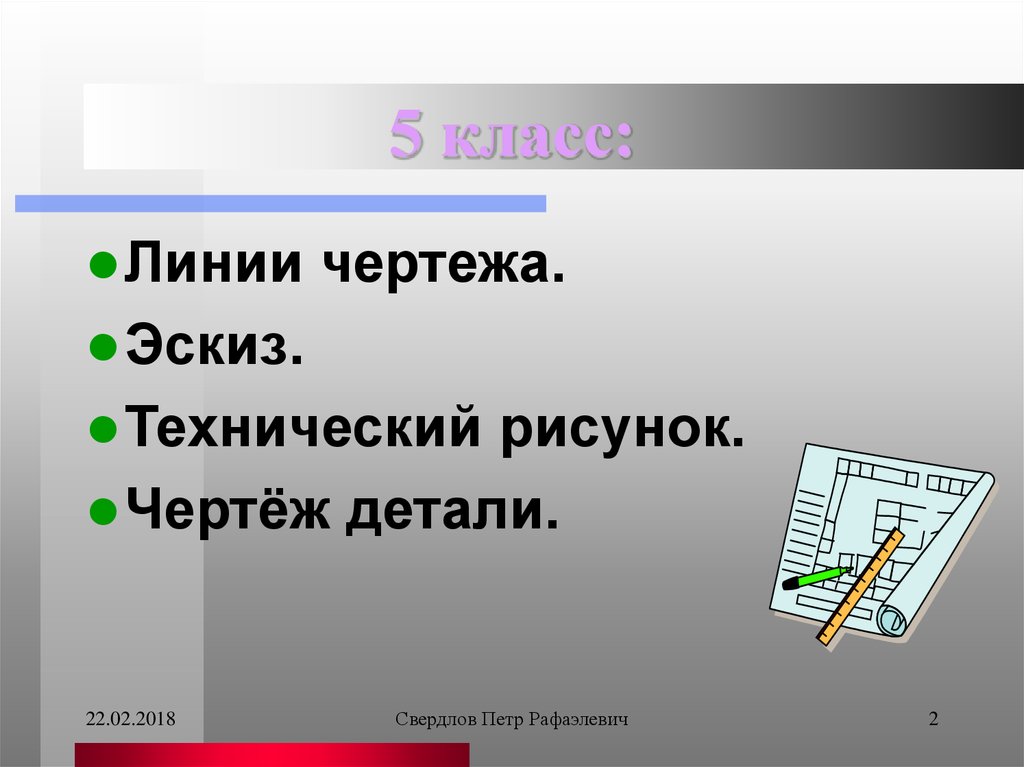

2. 5 класс:

Линии
чертежа.
Эскиз.
Технический
рисунок.
Чертёж детали.
22.02.2018
Свердлов Петр Рафаэлевич
2

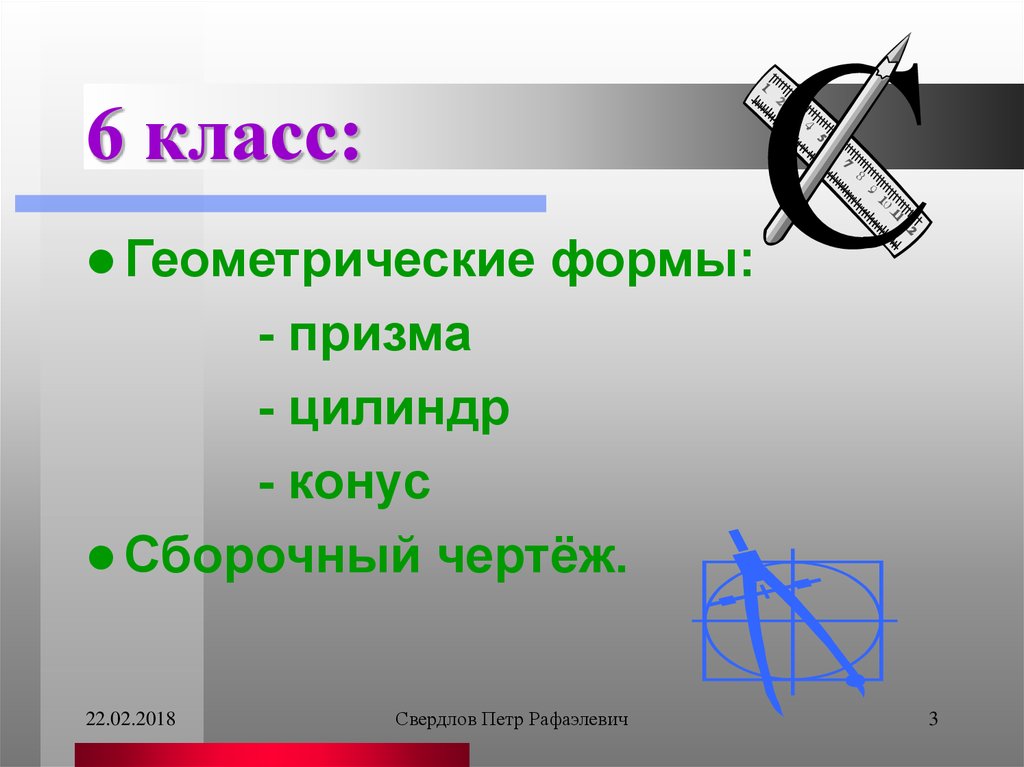

3. 6 класс:

Геометрические
формы:
- призма
- цилиндр
- конус
Сборочный чертёж.
22.02.2018
Свердлов Петр Рафаэлевич
3

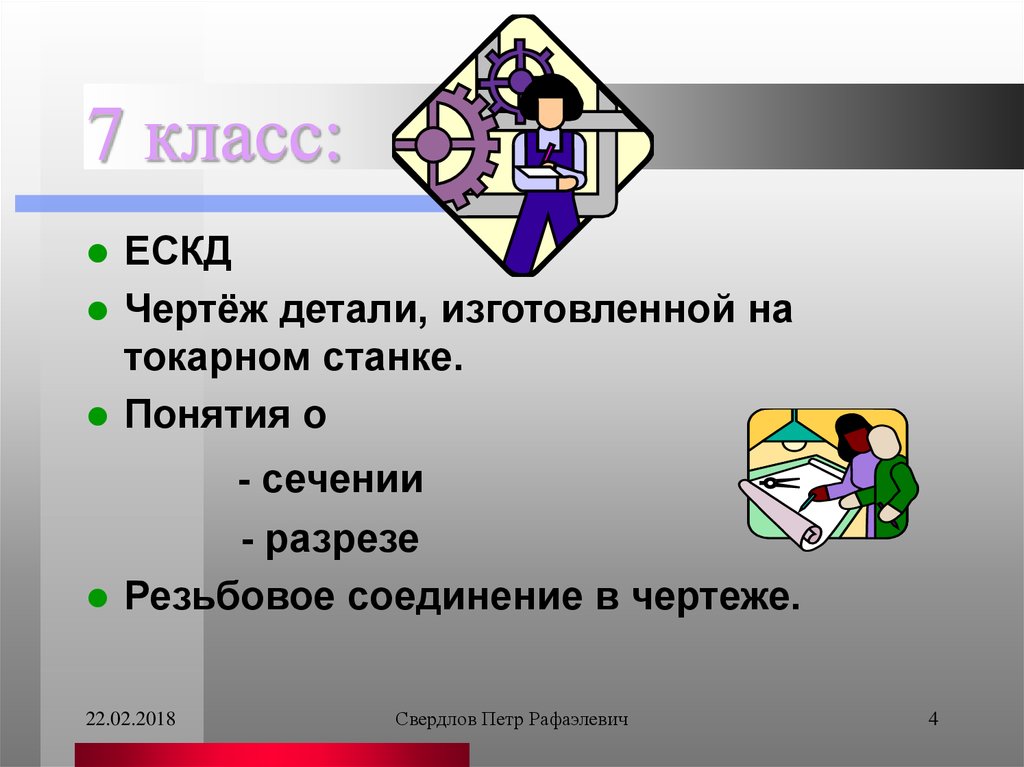

4. 7 класс:

ЕСКД
Чертёж детали, изготовленной на
токарном станке.
Понятия о
- сечении
- разрезе
Резьбовое соединение в чертеже.
22.02.2018
Свердлов Петр Рафаэлевич
4

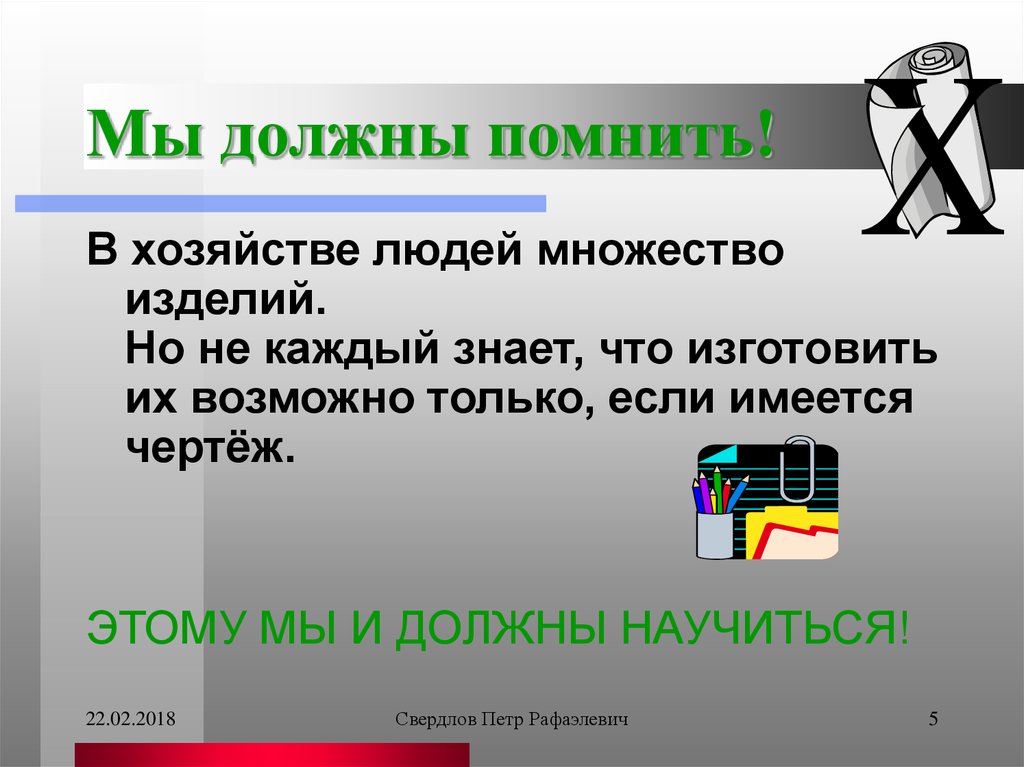

5. Мы должны помнить!

В хозяйстве людей множество
изделий.
Но не каждый знает, что изготовить
их возможно только, если имеется
чертёж.
ЭТОМУ МЫ И ДОЛЖНЫ НАУЧИТЬСЯ!
22.02.2018
Свердлов Петр Рафаэлевич
5
