Колоночная хроматография
1.
Колоночная хроматографиястационарная фаза находится в колонке;
прием используется как в газовой, так и в жидкостной хроматографии
Принципиальная схема хроматографа для колоночной хроматографии
Ввод пробы
Разделительная
колонка
Насосная система
Коллектор фракций
Хроматограмма
Детектор
Емкость с элюентом
Сигнал
вещества,
или пик
2.
Колоночная хроматографияhttp://www.gelifesciences.com/webapp/wcs/stores/servlet/catalog/en/GELifeSciences/
service-and-support/handbooks
www.gelifesciences.com/protein-purification
3.

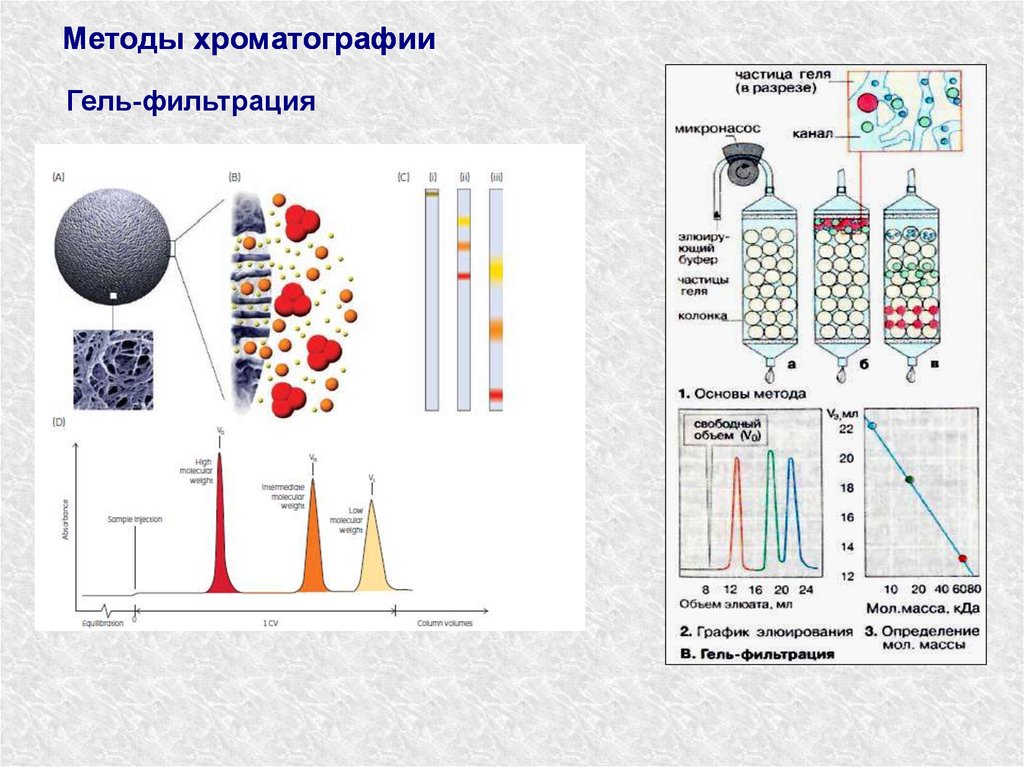

Методы хроматографииГель-фильтрация
4.
Методы хроматографииГель-фильтрация
5.
Методы хроматографииГель-фильтрация
6.
Методы хроматографииГель-фильтрация
7.
Методы хроматографииГель-фильтрация
8.
Методы хроматографииГель-фильтрация

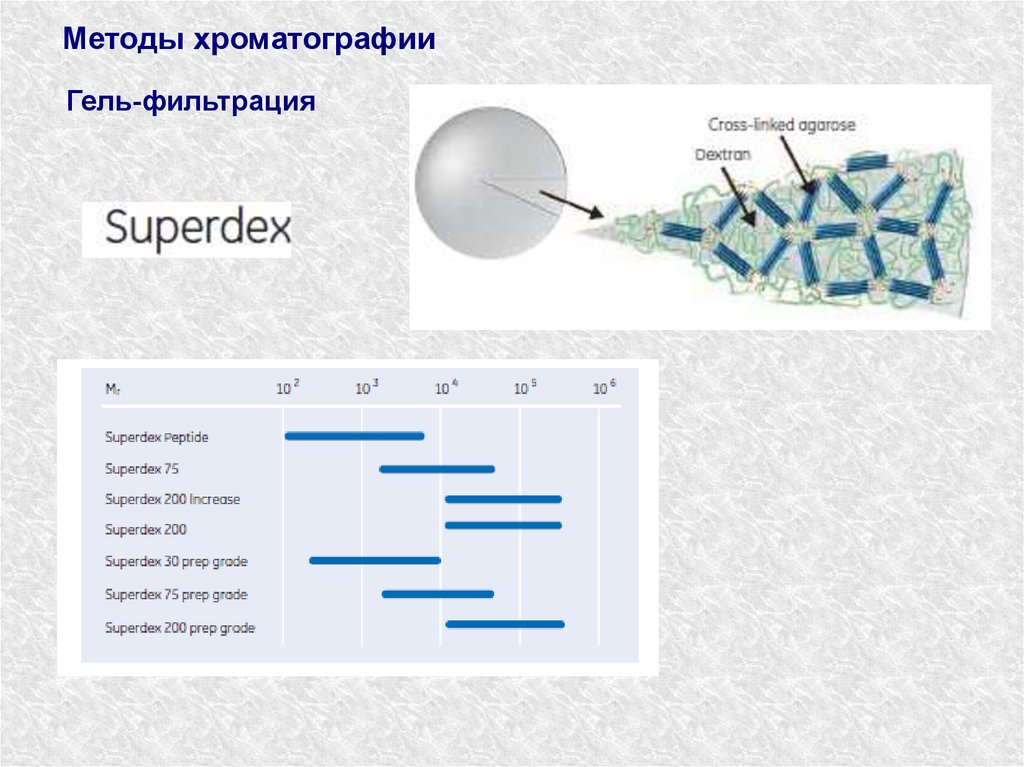

9.

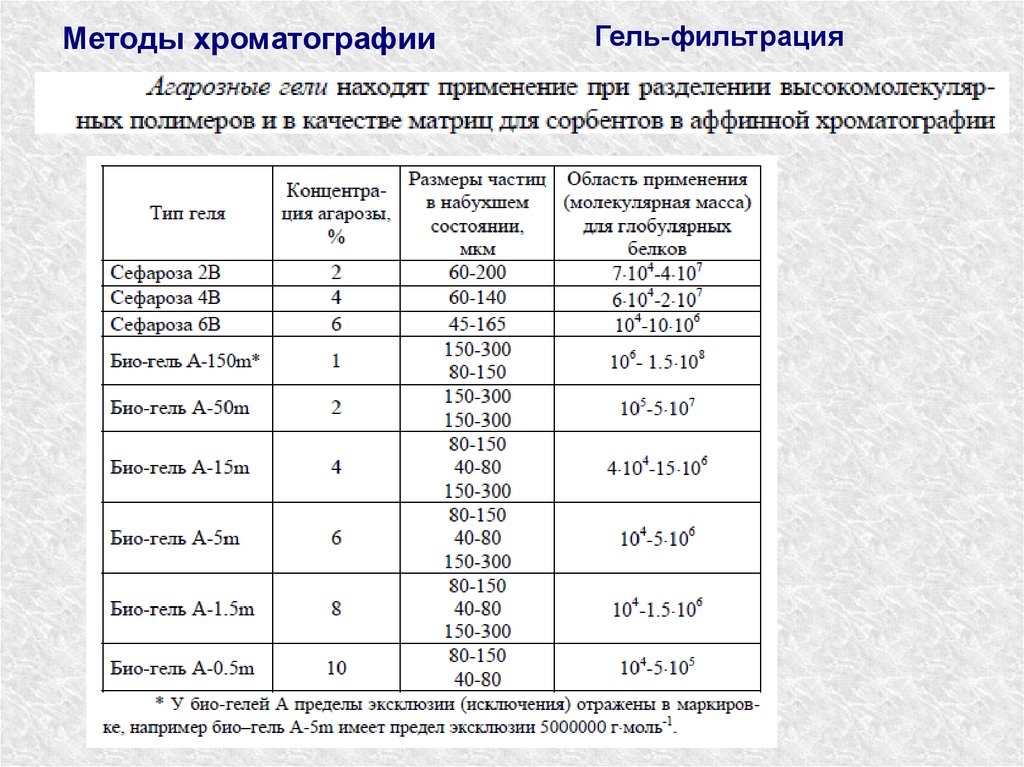

Методы хроматографииГель-фильтрация
10.

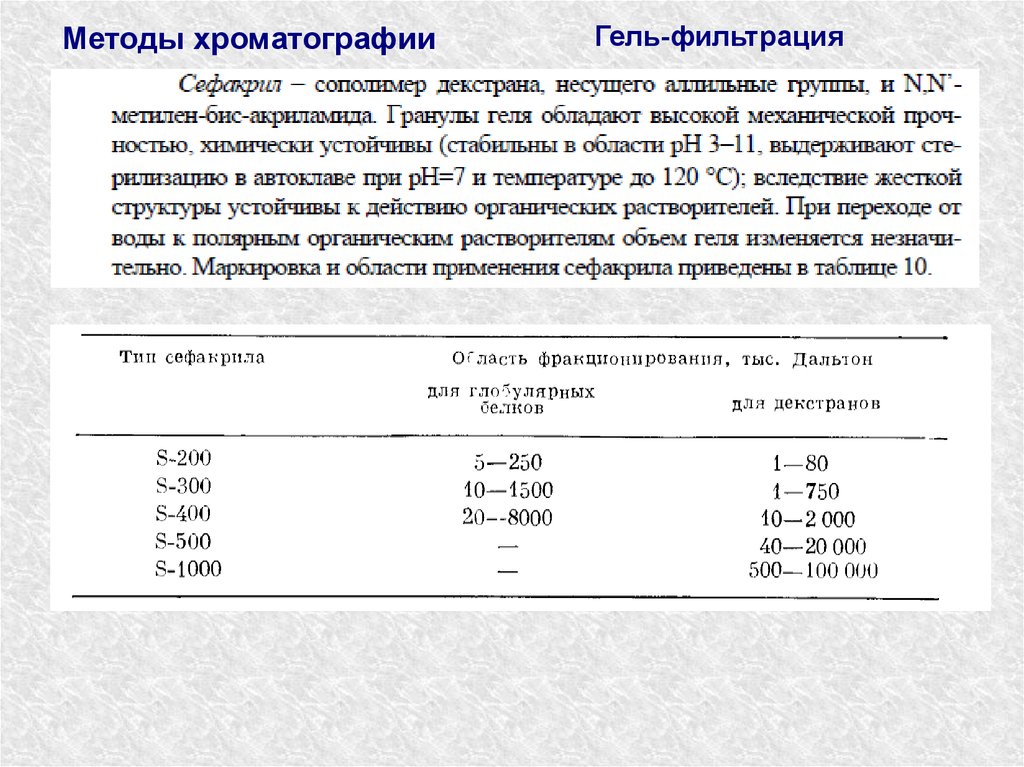

Методы хроматографииГель-фильтрация
11.
Методы хроматографииГель-фильтрация
12.
Методы хроматографииГель-фильтрация
коэффициент доступности
график селективности
Математическая обработка
хроматограммы
13.

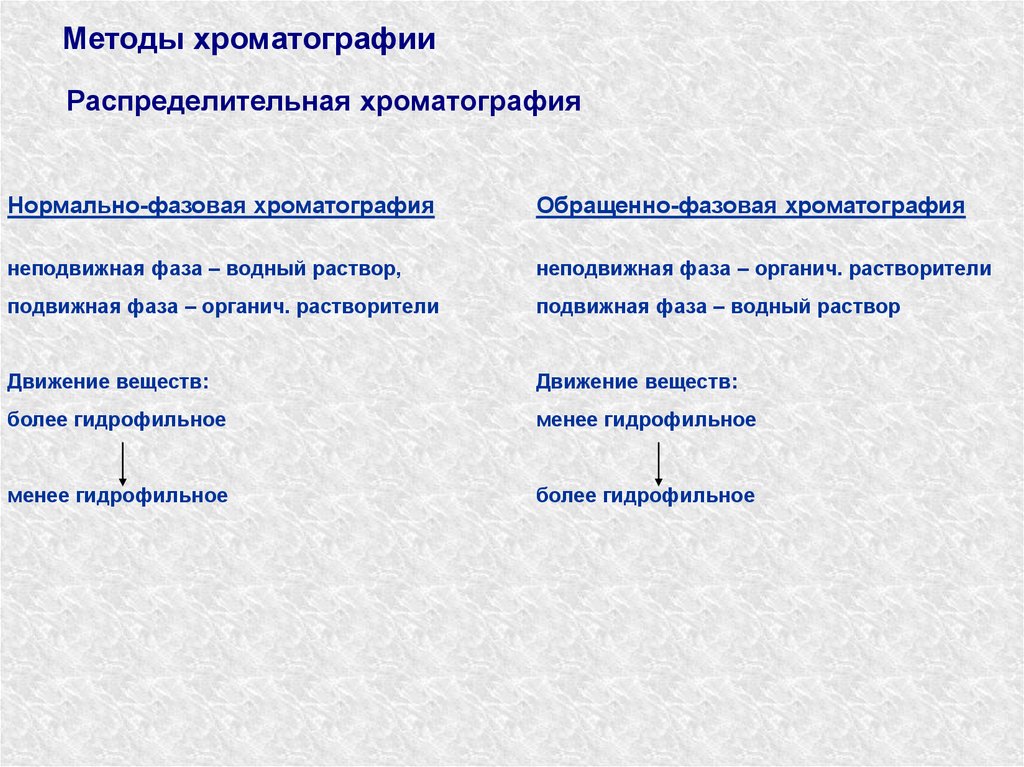

Методы хроматографииРаспределительная хроматография
Нормально-фазовая хроматография
Обращенно-фазовая хроматография
неподвижная фаза – водный раствор,
неподвижная фаза – органич. растворители
подвижная фаза – органич. растворители
подвижная фаза – водный раствор
Движение веществ:
Движение веществ:
более гидрофильное
менее гидрофильное
менее гидрофильное
более гидрофильное
14.

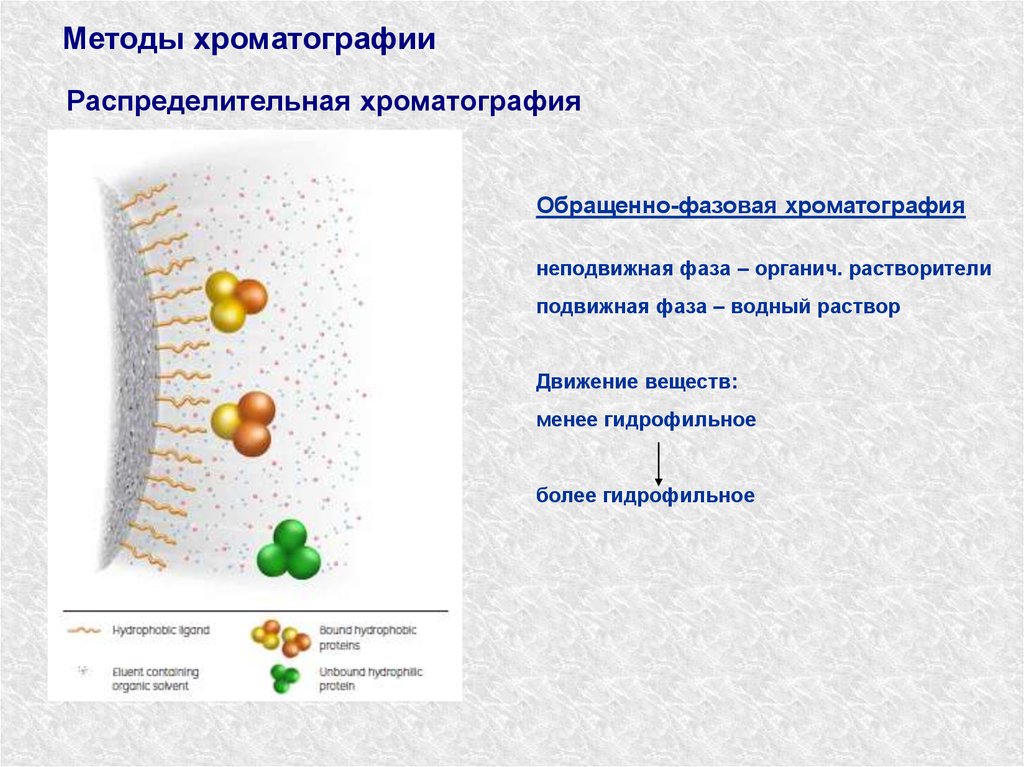

Методы хроматографииРаспределительная хроматография
Обращенно-фазовая хроматография
неподвижная фаза – органич. растворители
подвижная фаза – водный раствор
Движение веществ:
менее гидрофильное
более гидрофильное

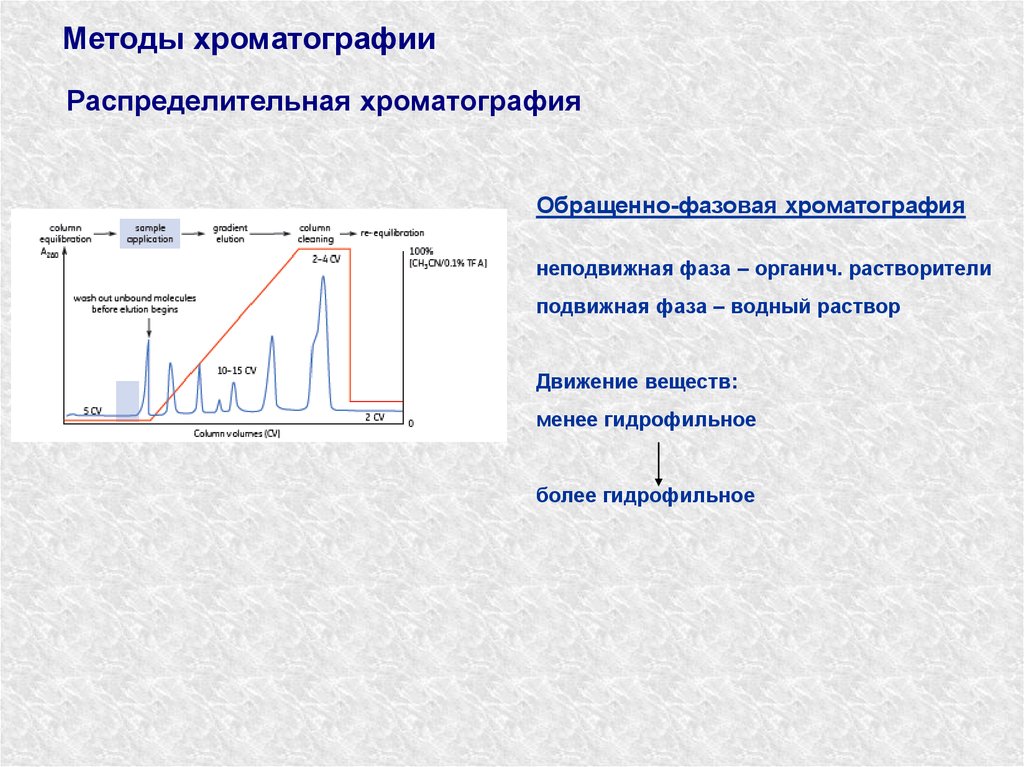

15.
Методы хроматографииРаспределительная хроматография
Обращенно-фазовая хроматография
неподвижная фаза – органич. растворители
подвижная фаза – водный раствор
Движение веществ:
менее гидрофильное
более гидрофильное
16.

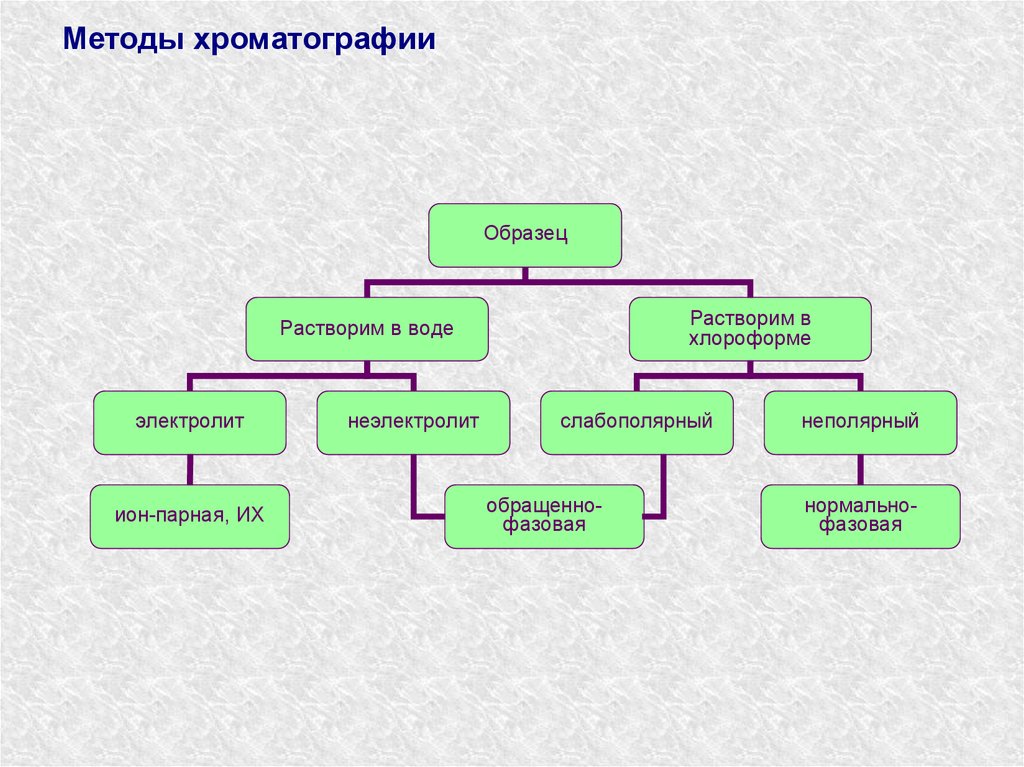

Методы хроматографииОбразец
Растворим в
хлороформе
Растворим в воде
электролит
ион-парная, ИХ
неэлектролит
слабополярный
обращеннофазовая
неполярный
нормальнофазовая
17.
Методы хроматографииИонообменная хроматография
18.
Методы хроматографииИонообменная хроматография
19.
Методы хроматографииИонообменная хроматография
20.

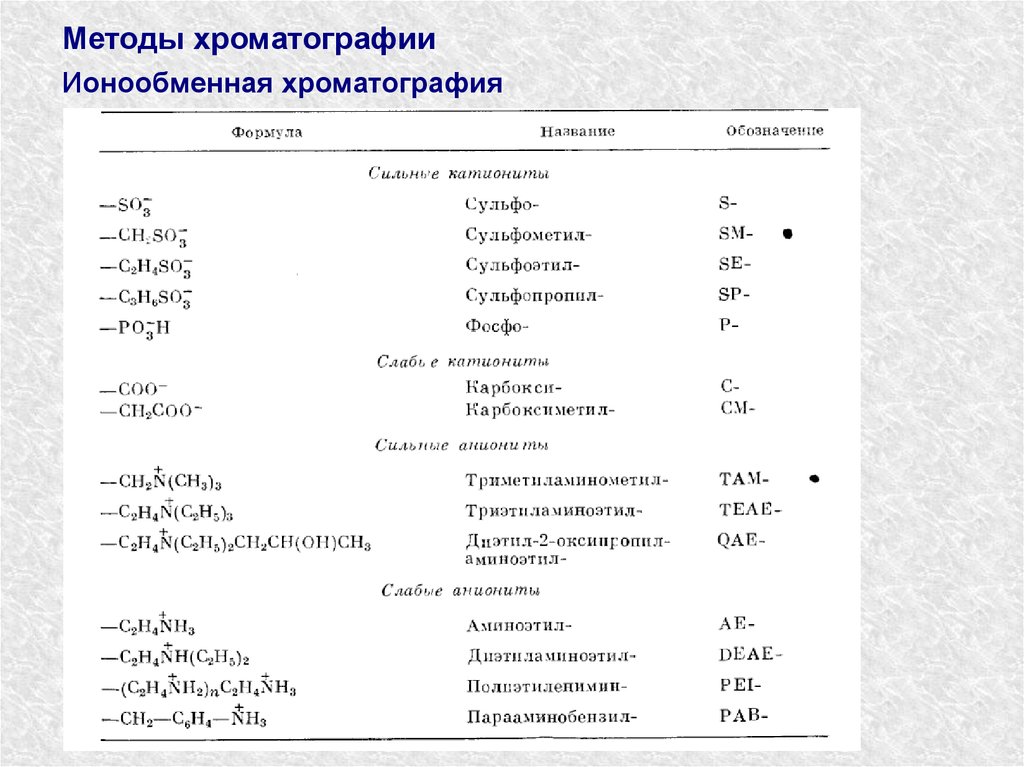

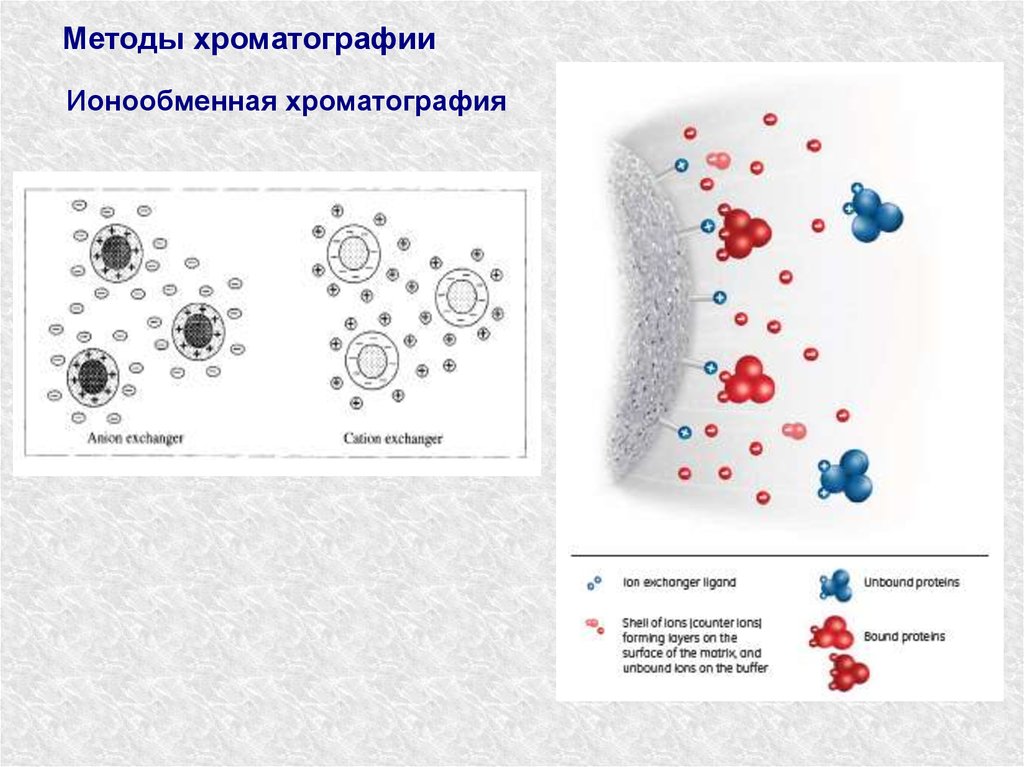

Методы хроматографииИонообменная хроматография
21.
Методы хроматографииИонообменная хроматография
22.
Методы хроматографииИонообменная хроматография
23.
Методы хроматографииГидрофобная хроматография
24.
Методы хроматографииГидрофобная хроматография
25.

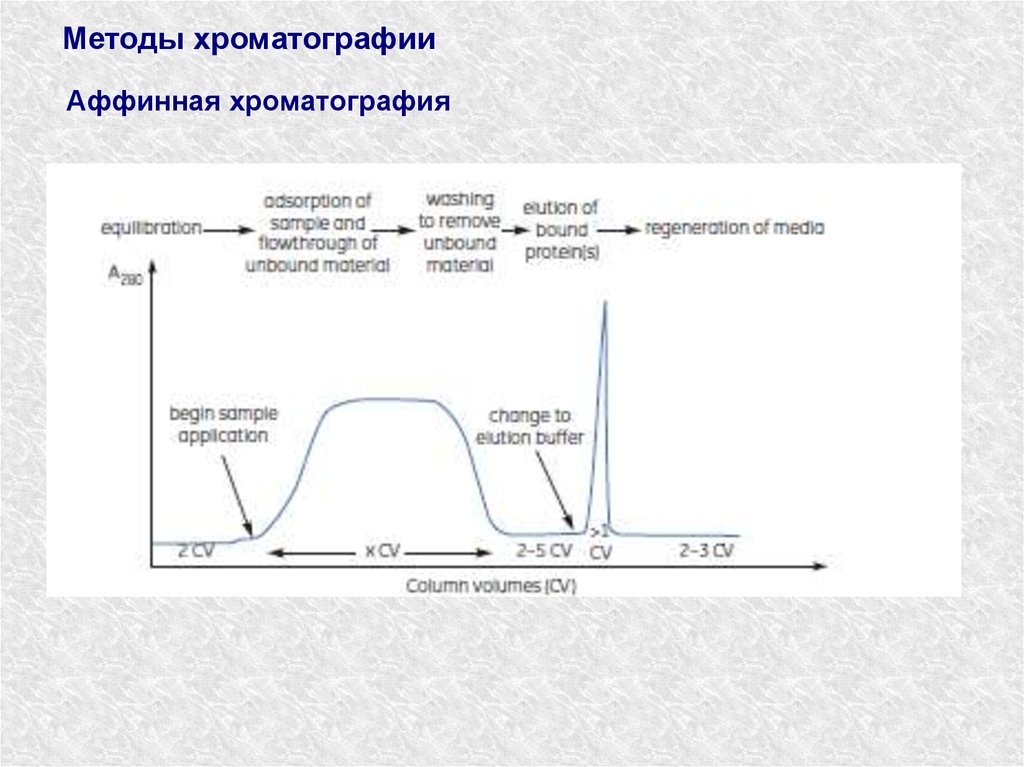

Методы хроматографииАффинная хроматография
Биоспецифическое комплементарное
взаимодействие
фермент – субстрат
фермент – ингибитор
фермент – кофактор
рецептор – гормон
антитело – антиген
одноцеп. ДНК – компл. одноцеп. ДНК
одноцеп. ДНК – мРНК
26.

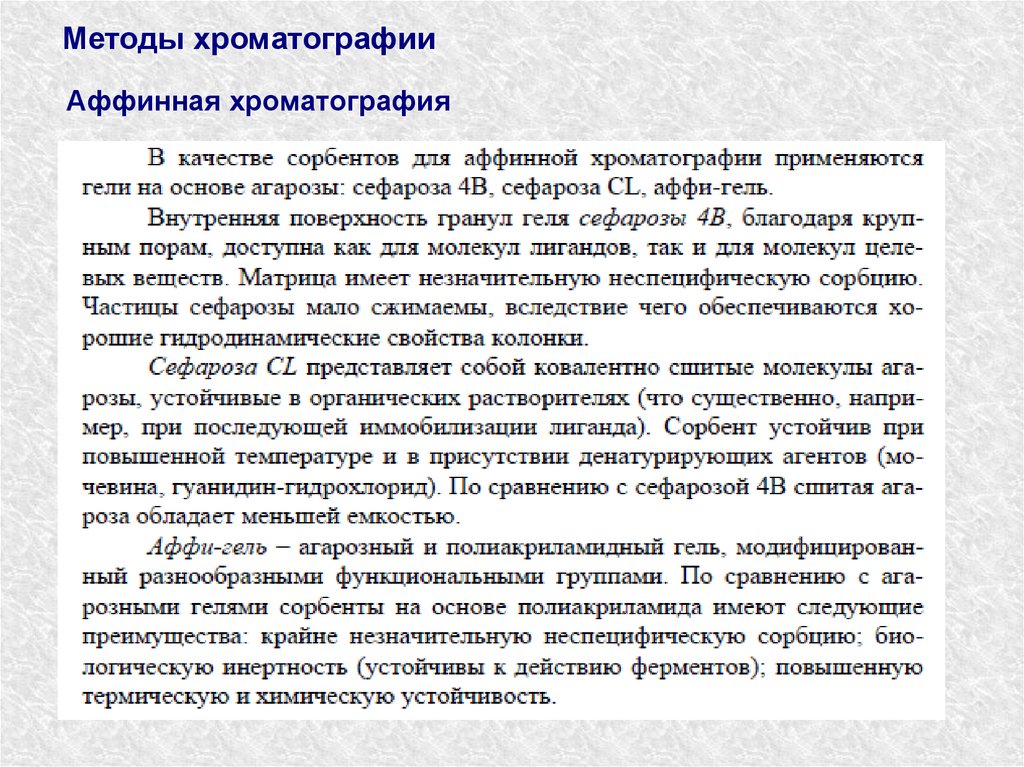

Методы хроматографииАффинная хроматография
27.
Методы хроматографииАффинная хроматография

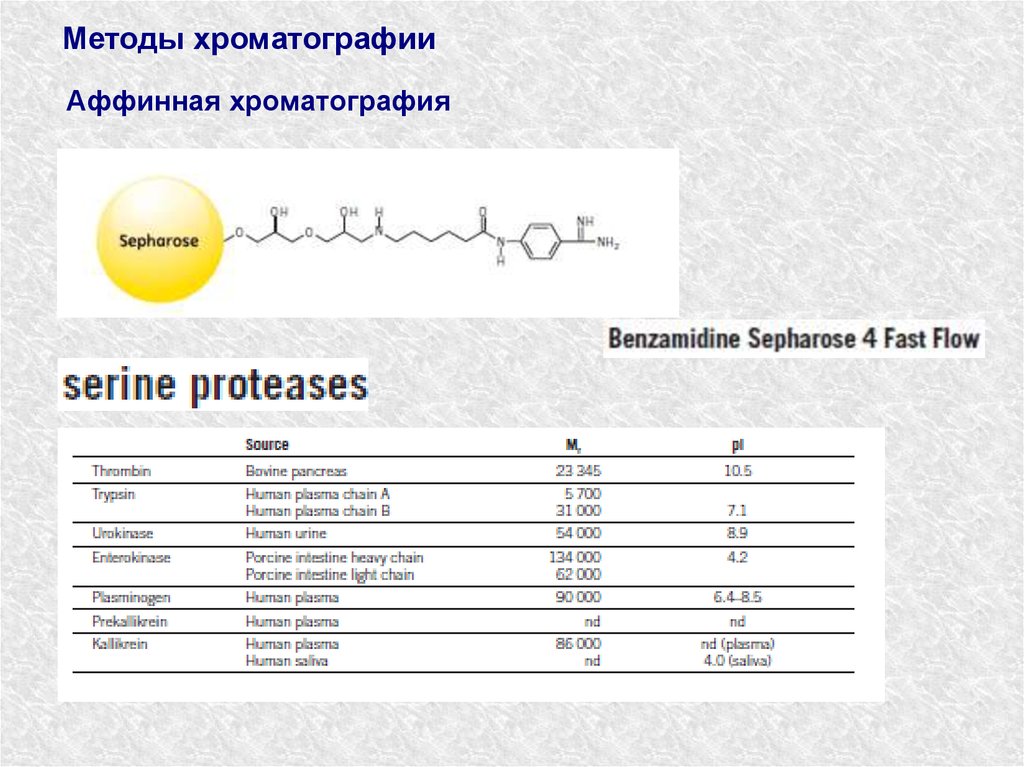

28.
Методы хроматографииАффинная хроматография

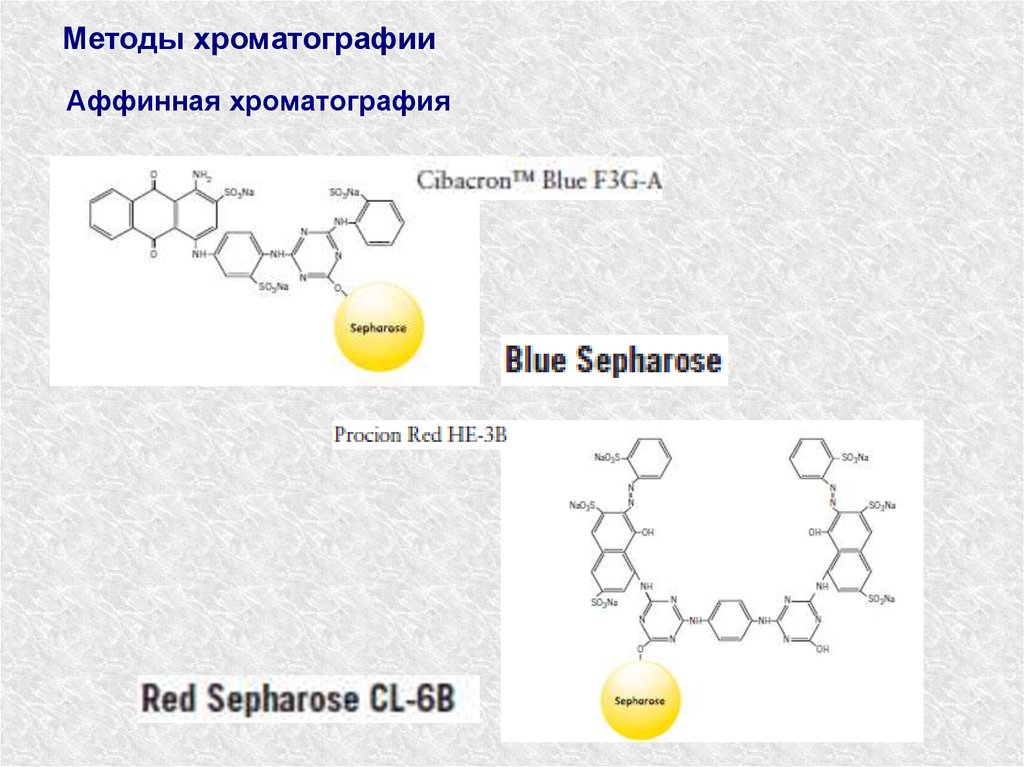

29.
Методы хроматографииАффинная хроматография
30.
Методы хроматографииАффинная хроматография
31.

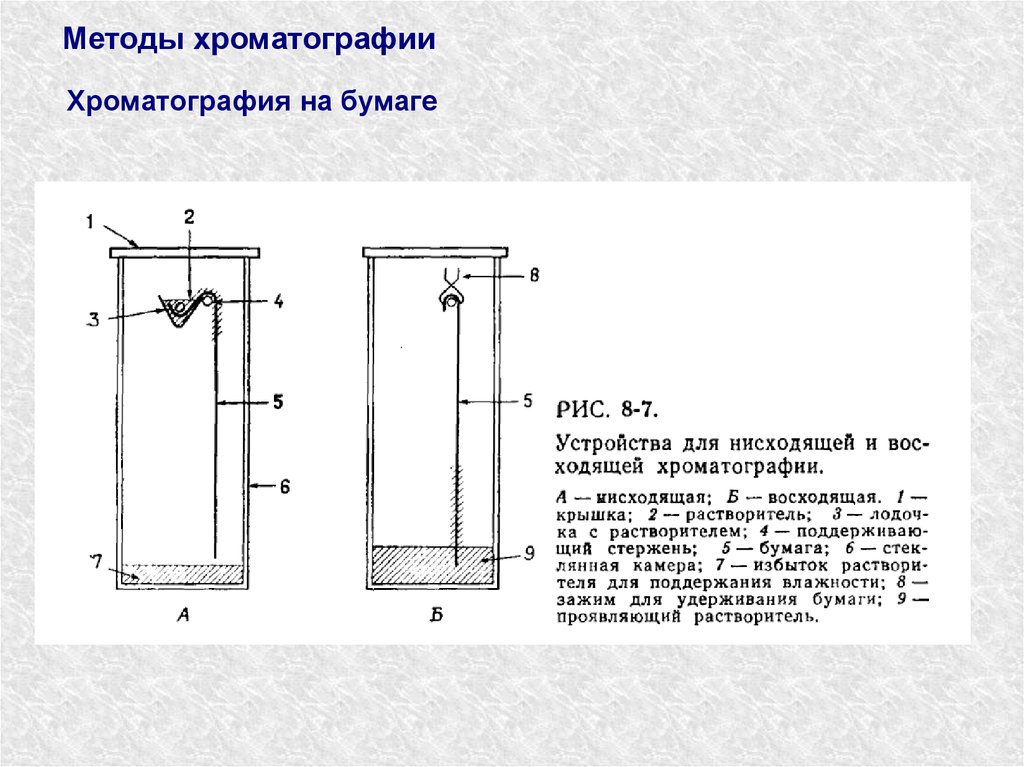

Методы хроматографииХроматография на бумаге
32.
Методы хроматографииХроматография на бумаге

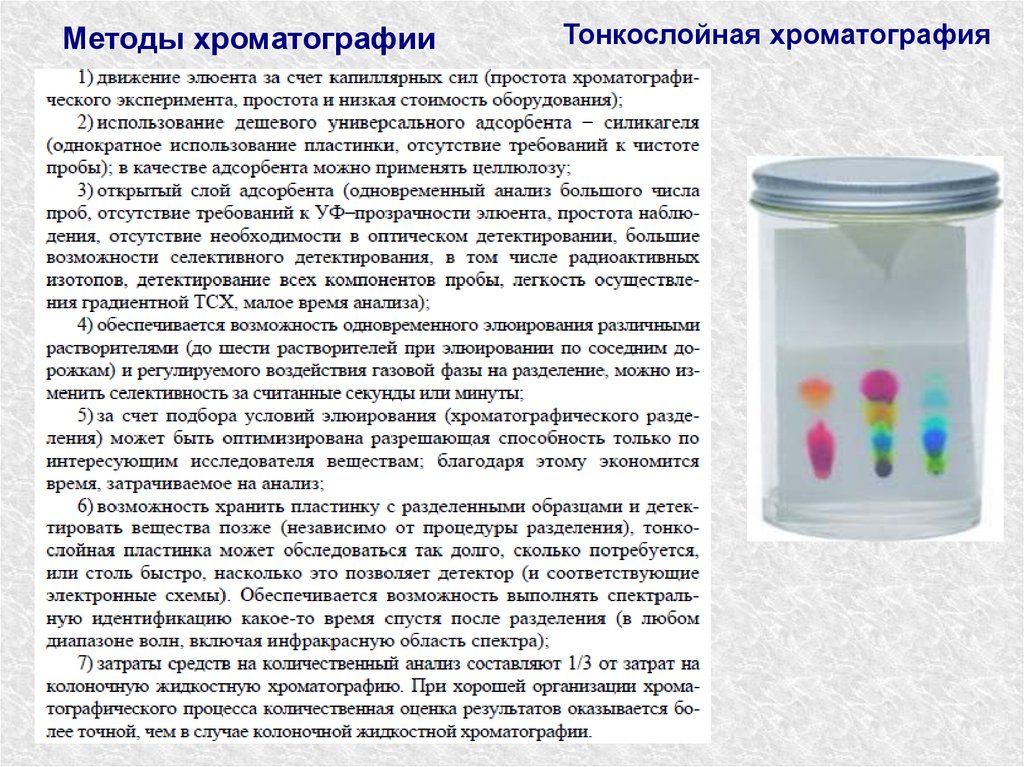

33.
Методы хроматографииТонкослойная хроматография

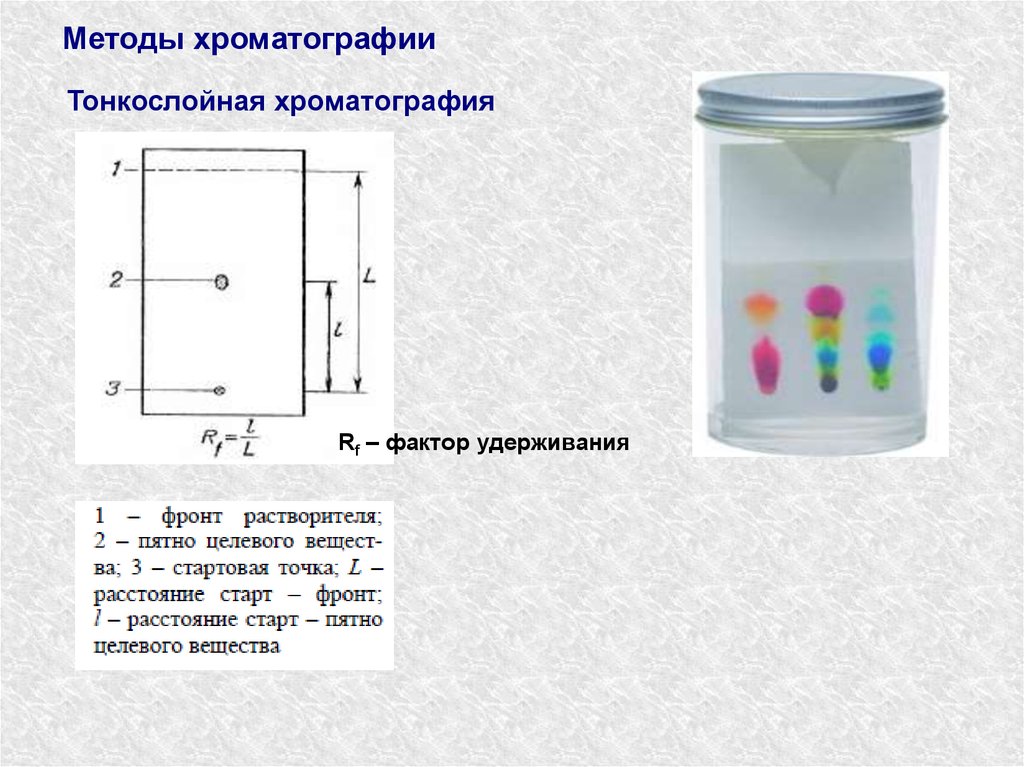

34.
Методы хроматографииТонкослойная хроматография
Rf – фактор удерживания
35.
Методы хроматографииТонкослойная хроматография
36.

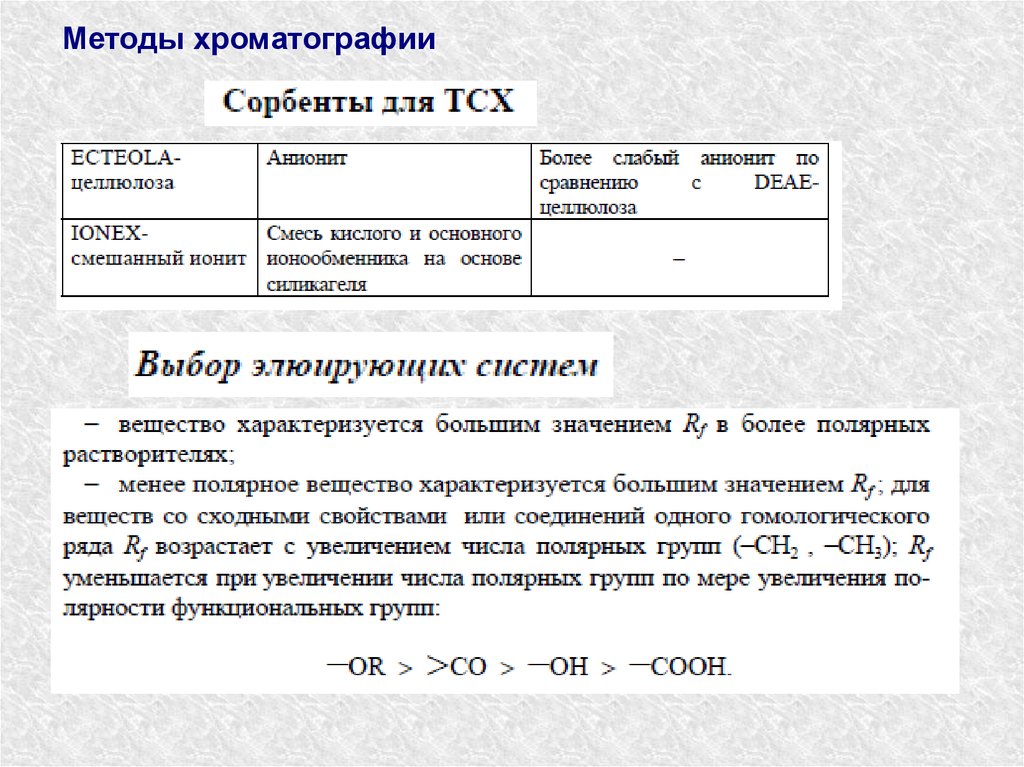

Методы хроматографии37.
Методы хроматографии38.

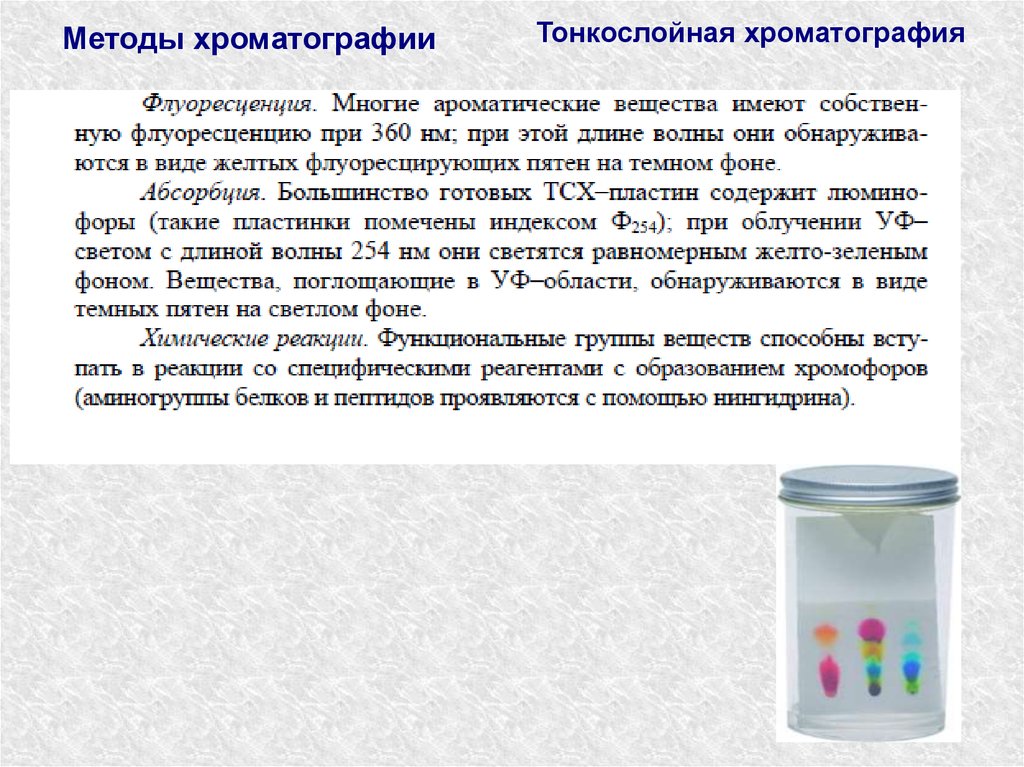

Методыхроматографии
Тонкослойная
хроматография
39.

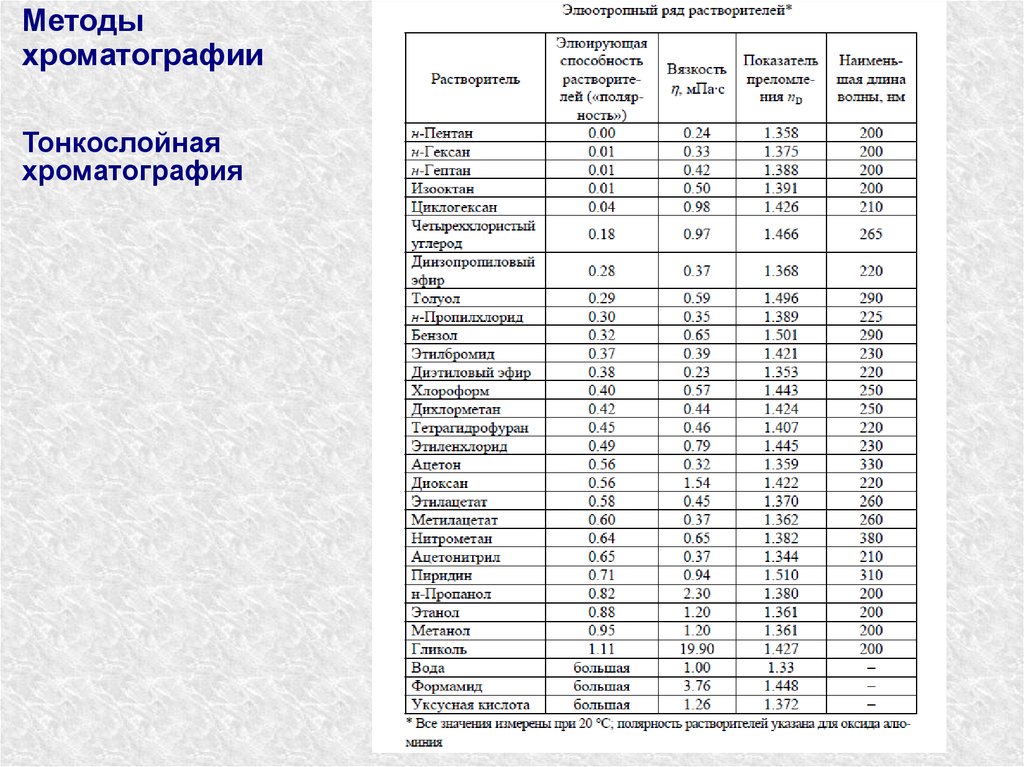

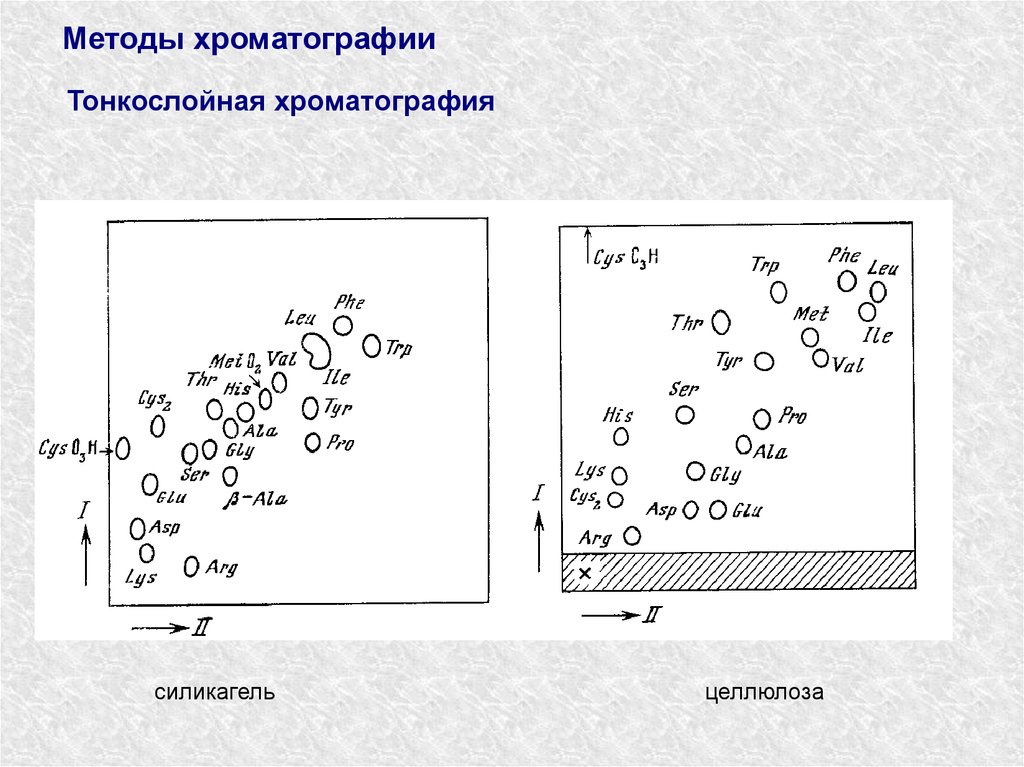

Методы хроматографииТонкослойная хроматография
40.
Методы хроматографииТонкослойная хроматография
силикагель
целлюлоза
