1. Основные возможности ANSYS CFX. Запись переменных с помощью пользовательских выражений

Семинар 5

2.

Expressions
Вкладка Expressions отображает все
существующие выражения и позволяет
создавать новые:
Создание нового выражения Right-click
→ New → <имя> внутри области вкладки
«Expressions».
1.
Ввод
нового
выражения
осуществляется в окне Details во вкладке
Definition
на
базе
Functions
(математические операции и функции –
среднее значение на поверхности, косинус
и пр.), Expressions (др. выражений),
Variables (переменных) и т.д.:
Right-click → выбор доступных для
создания выражения элементов
2

3.

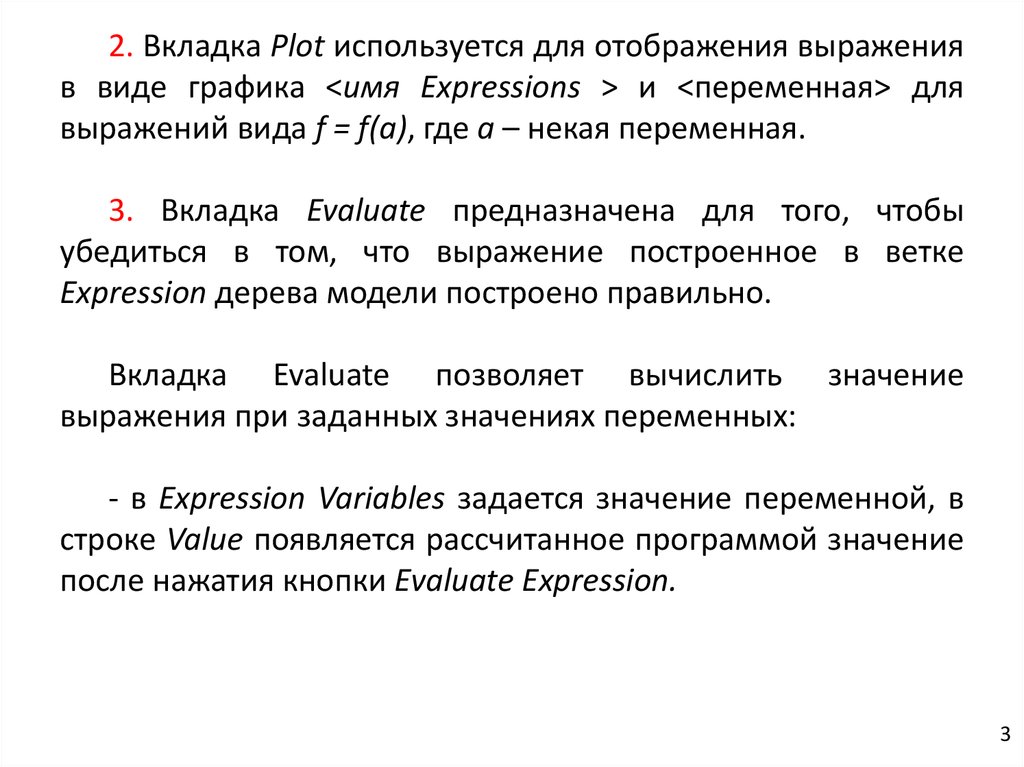

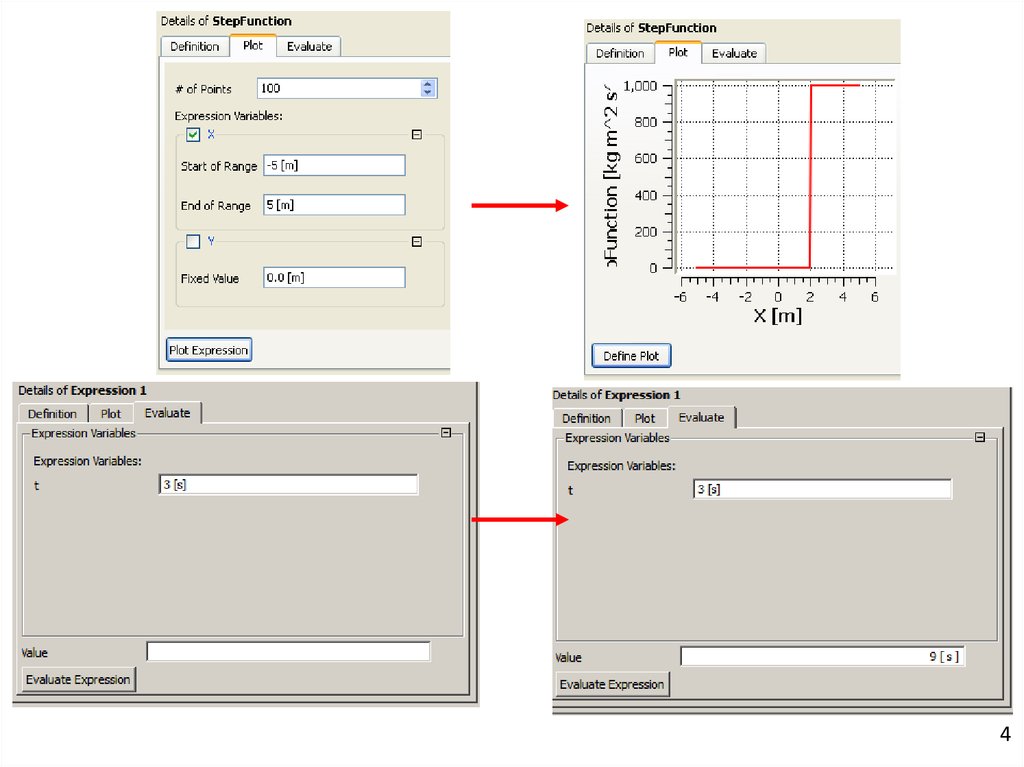

2. Вкладка Plot используется для отображения выражения
в виде графика <имя Expressions > и <переменная> для
выражений вида f = f(a), где а – некая переменная.
3. Вкладка Evaluate предназначена для того, чтобы
убедиться в том, что выражение построенное в ветке
Expression дерева модели построено правильно.
Вкладка Evaluate позволяет вычислить значение
выражения при заданных значениях переменных:
- в Expression Variables задается значение переменной, в
строке Value появляется рассчитанное программой значение
после нажатия кнопки Evaluate Expression.
3

4.

4

5. Пример создания выражений (Expressions)

Пример 1
Закон изменения вязкости от температуры:
